Сколько киловатт выдерживает провод 6 квадратов медь
Стандартная квартирная электропроводка рассчитывается на максимальный ток потребления при длительной нагрузке 25 ампер
(на такую силу тока выбирается и автоматический выключатель, который устанавливается на вводе проводов в квартиру)
выполняется медным проводом сечением 4,0 мм2, что соответствует диаметру провода 2,26 мм и мощности нагрузки до 6 кВт
.
Согласно требований п 7.1.35 ПУЭ сечение медной жилы для квартирной электропроводки должно быть не менее 2,5 мм2,
что соответствует диаметру проводника 1,8 мм и силе тока нагрузки 16 А. К такой электропроводке можно подключать электроприборы суммарной мощностью до 3,5 кВт.

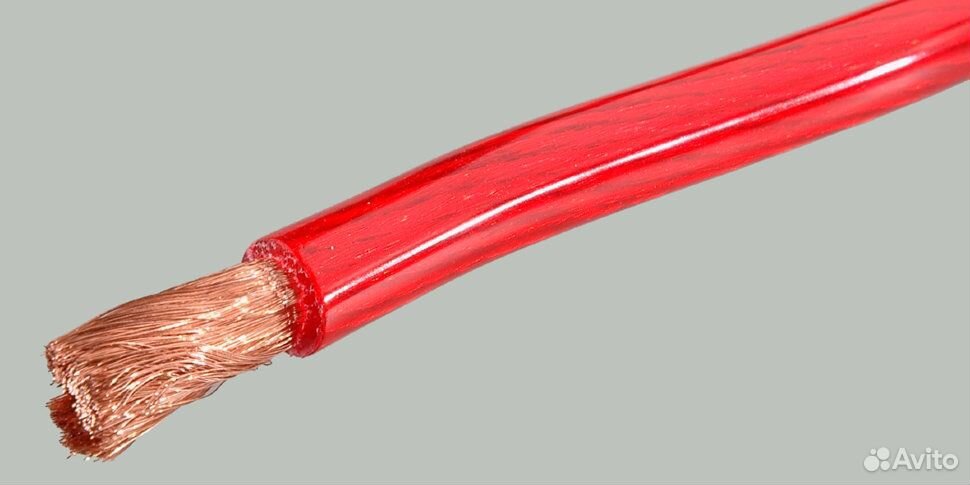

Что такое сечение провода и как его определить
Чтобы увидеть сечение провода достаточно его перерезать поперек и посмотреть на срез с торца. Площадь среза и есть сечение провода.
Чем оно больше, тем большую силу тока может передать провод.
Как видно из формулы, сечение провода легко вычислить по его диаметру. Достаточно величину диаметра жилы провода умножить саму на себя и на 0,785. Для вычисления сечения многожильного провода нужно вычислить сечение одной жилы и умножить на их количество.
Диаметр проводника можно определить с помощью штангенциркуля с точностью до 0,1 мм или микрометра с точностью до 0,01 мм. Если нет под рукой приборов, то в таком случае выручит обыкновенная линейка.
Тепловой расчет с использованием поправочных коэффициентов
Для нескольких линий в одном кабель-канале табличные значения максимального тока следует умножить на соответствующий коэффициент:
- 0.68 — для числа проводников от 2-х до 5 шт.
- 0.63 — для проводников от 7 до 9 шт.
- 0.6 — для проводников от 10 до 12 шт.
Коэффициент относится именно к проводам (жилам), а не к количеству проходящих линий. При расчете количества проложенных жил не берется во внимание нулевой рабочий провод или заземляющий провод.
Согласно ПУЭ и ГОСТ 16442-80 они на нагрев проводов не влияют при прохождении нормальных токов.
Суммируя вышесказанное, получается, что для корректного и точного подбора сечения проводов необходимо знать:
- Сумму всех максимальных мощностей электроприборов.
- Характеристики сети: количество фаз и напряжение.
- Характеристики материала для кабеля.
- Табличные данные и коэффициенты.
При этом мощность не является основным показателем для отдельной линии кабеля или всей внутренней системы электроснабжения. При подборе сечения обязательно следует рассчитать максимальный ток нагрузки, а после сверить его с номинальным током автомата домашней сети.
Выбор сечения медного провода электропроводки по силе тока
Величина электрического тока обозначается буквой «А
» и измеряется в Амперах. При выборе действует простое правило,
чем сечение провода больше, тем лучше, по этому округляют результат в большую сторону.
| Таблица для выбора сечения и диаметра медного провода в зависимости от силы тока | ||||||||||||||
| Максимальный ток, А | 1,0 | 2,0 | 3,0 | 4,0 | 5,0 | 6,0 | 10,0 | 16,0 | 20,0 | 25,0 | 32,0 | 40,0 | 50,0 | 63,0 |
| Стандартное сечение, мм2 | 0,35 | 0,35 | 0,50 | 0,75 | 1,0 | 1,2 | 2,0 | 2,5 | 3,0 | 4,0 | 5,0 | 6,0 | 8,0 | 10,0 |
| Диаметр, мм | 0,67 | 0,67 | 0,80 | 0,98 | 1,1 | 1,2 | 1,6 | 1,8 | 2,0 | 2,3 | 2,5 | 2,7 | 3,2 | 3,6 |
Приведенные мною данные в таблице основаны на личном опыте и гарантируют надежную работу электропроводки при самых неблагоприятных условиях ее прокладки и эксплуатации.
При выборе сечения провода по величине тока не имеет значение, переменный это ток или постоянный. Не имеют значения также величина и частота напряжения в электропроводке, это может быть бортовая сеть автомобиля постоянного тока на 12 В или 24 В, летательного аппарата на 115 В частотой 400 Гц, электропроводка 220 В или 380 В частотой 50 Гц, высоковольтная линия электропередачи на 10000 В.
Если неизвестен ток потребления электроприбором, но известны напряжение питания и мощность, то рассчитать ток можно с помощью приведенного ниже онлайн калькулятора.
| Онлайн калькулятор для определения силы тока по потребляемой мощности | |
| Потребляемая мощность, Вт: | |
| Напряжение питания, В: | |
Следует отметить, что на частотах более 100 Гц в проводах при протекании электрического тока начинает проявляться скин-эффект, заключающийся в том, что с увеличением частоты ток начинает «прижиматься» к внешней поверхности провода и фактическое сечение провода уменьшается.
Поэтому выбор сечения провода для высокочастотных цепей выполняется по другим законам.
Кратковременные режимы работы
Максимально допустимый кратковременный ток для медных проводов при режимах работы с длительностью циклов до 10 мин и рабочими периодами между ними не более 4 мин приводится к длительному режиму работы, если сечение не превышает 6 мм2. При сечении выше 6 мм2: Iдоп = In∙0,875/√Тп.в.,
где Тп.в — отношение длительности рабочего периода к продолжительности цикла.
Отключение питания при перегрузках и коротких замыканиях определяется техническими характеристиками применяемых защитных автоматов. Ниже приведена схема небольшого щита управления квартиры. Питание от счетчика поступает на вводной автомат DP MCB мощностью 63 А, который защищает проводку до автоматов отдельных линий мощностью 10 А, 16 А и 20 А.
Важно! Пороги срабатывания автоматов должны быть меньше максимально допустимого тока проводки и выше нагрузочного тока. В таком случае каждая линия будет надежно защищена.
Определение нагрузочной способности электропроводки 220 В выполненной из алюминиевого провода
В давно построенных домах электропроводка, как правило, выполнена из алюминиевых проводов. Если соединения в распределительных коробках выполнены правильно, срок службы алюминиевой проводки может составлять и сто лет. Ведь алюминий практически не окисляется, и срок службы электропроводки будет определяться только сроком службы пластмассовой изоляции и надежностью контактов в местах присоединения.
В случае подключения дополнительных энергоемких электроприборов в квартире с алюминиевой электропроводкой необходимо определить по сечению или диаметру жил проводов способность ее выдержать дополнительную мощность. По приведенной ниже таблице это легко сделать.
| Таблица выбора сечения и диаметра алюминиевого провода для предельной нагрузки | |||||||||||||||||
| Диаметр, мм | 1,6 | 1,8 | 2,0 | 2,3 | 2,5 | 2,7 | 3,2 | 3,6 | 4,5 | 5,6 | 6,2 | ||||||
| Сечение провода, мм2 | 2,0 | 2,5 | 3,0 | 4,0 | 5,0 | 6,0 | 8,0 | 10,0 | 16,0 | 25,0 | 35,0 | ||||||
| Максимальный ток при длительной нагрузке, А | 14 | 16 | 18 | 21 | 24 | 26 | 32 | 38 | 55 | 65 | 75 | ||||||
| Максимальная мощность нагрузки, киловатт (BA) | 3,0 | 3,5 | 4,0 | 4,6 | 5,3 | 5,7 | 6,8 | 8,4 | 12,1 | 14,3 | 16,5 | ||||||
Если у Вас проводка в квартире выполнена из алюминиевых проводов и возникла необходимость подключить вновь установленную розетку в распределительной коробке медными проводами, то такое соединение выполняется в соответствии с рекомендациями статьи Соединение алюминиевых проводов.
Выбор проводки для отдельных групп потребителей
После того как выбран кабель для подключения к сети и для него подобран защищающий от перегрузок и коротких замыканий автомат ввода, необходимо подобрать провода для каждой группы потребителей.
Нагрузка разделяется на осветительную и силовую. Самым мощным потребителем в доме является кухня, где устанавливаются электроплита, стиральная и посудомоечная машины, холодильник, микроволновка и другие электроприборы.
Для каждой розетки выбираются провода на 2,5 мм2. По таблице для скрытой проводки он пропустит 21 А. Схема снабжения обычно радиальная — от распределительной коробки. Поэтому к коробке должны подходить провода на 4 мм2. Если розетки соединены шлейфом, следует учитывать, что сечению 2,5 мм2 соответствует мощность 4,6 кВт. Поэтому суммарная нагрузка на них не должна ее превышать. Здесь есть один недостаток: при выходе из строя одной розетки, остальные также могут оказаться неработоспособными.
На бойлер, электроплиту, кондиционер и другие мощные нагрузки целесообразно подключать отдельный провод с автоматом.
В ванную комнату также делается отдельный ввод с автоматом и УЗО.
На освещение идет провод на 1,5 мм2. Сейчас многие применяют основное и дополнительное освещение, где может потребоваться большее сечение.
Расчет сечения провода электропроводки по мощности подключаемых электроприборов
Для выбора сечения жил провода кабеля при прокладке электропроводки в квартире или доме нужно проанализировать парк имеющихся электробытовых приборов с точки зрения одновременного их использования. В таблице представлен перечень популярных бытовых электроприборов с указанием потребляемого тока в зависимости от мощности. Вы можете узнать потребляемую мощность своих моделей самостоятельно из этикеток на самих изделиях или паспортам, часто параметры указывают на упаковке.
В случае если сила потребляемого тока электроприбором неизвестна, то ее можно измерять с помощью амперметра.
Таблица потребляемой мощности и силы тока бытовыми электроприборами при напряжении питания 220 В
Обычно мощность потребления электроприборов указывается на корпусе в ваттах (Вт или VA) или киловаттах (кВт или кVA).
1 кВт=1000 Вт.
| Таблица потребляемой мощности и силы тока бытовыми электроприборами | |||
| Бытовой электроприбор | Потребляемая мощность, кВт (кBA) | Потребляемая сила тока, А | Режим потребления тока |
| Лампочка накаливания | 0,06 – 0,25 | 0,3 – 1,2 | Постоянно |
| Электрочайник | 1,0 – 2,0 | 5 – 9 | До 5 минут |
| Электроплита | 1,0 – 6,0 | 5 – 60 | Зависит от режима работы |
| Микроволновая печь | 1,5 – 2,2 | 7 – 10 | Периодически |
| Электромясорубка | 1,5 – 2,2 | 7 – 10 | Зависит от режима работы |
| Тостер | 0,5 – 1,5 | 2 – 7 | Постоянно |
| Гриль | 1,2 – 2,0 | 7 – 9 | Постоянно |
| Кофемолка | 0,5 – 1,5 | 2 – 8 | Зависит от режима работы |
| Кофеварка | 0,5 – 1,5 | 2 – 8 | Постоянно |
| Электродуховка | 1,0 – 2,0 | 5 – 9 | Зависит от режима работы |
| Посудомоечная машина | 1,0 – 2,0 | 5 – 9 | Максимальный с момента включения до нагрева воды |
| Стиральная машина | 1,2 – 2,0 | 6 – 9 | Максимальный с момента включения до нагрева воды |
| Сушильная машина | 2,0 – 3,0 | 9 – 13 | Постоянно |
| Утюг | 1,2 – 2,0 | 6 – 9 | Периодически |
| Пылесос | 0,8 – 2,0 | 4 – 9 | Зависит от режима работы |
| Обогреватель | 0,5 – 3,0 | 2 – 13 | Зависит от режима работы |
| Фен для волос | 0,5 – 1,5 | 2 – 8 | Зависит от режима работы |
| Кондиционер | 1,0 – 3,0 | 5 – 13 | Зависит от режима работы |
| Стационарный компьютер | 0,3 – 0,8 | 1 – 3 | Зависит от режима работы |
Электроинструмент (дрель, лобзик и т. п.) | 0,5 – 2,5 | 2 – 13 | Зависит от режима работы |
Ток потребляют еще холодильник, осветительные приборы, радиотелефон, зарядные устройства, телевизор в дежурном состоянии. Но в сумме эта мощность составляет не более 100 Вт и при расчетах ее можно не учитывать.
Если Вы включите все имеющиеся в доме электроприборы одновременно, то необходимо будет выбрать сечение провода, способное пропустить ток 160 А. Провод понадобится толщиной в палец! Но такой случай маловероятен. Трудно представить, что кто-то способен одновременно молоть мясо, гладить утюгом, пылесосить и сушить волосы.
Пример расчета. Вы встали утром, включили электрочайник, микроволновую печь, тостер и кофеварку. Потребляемый ток соответственно составит 7 А + 8 А + 3 А + 4 А = 22 А. С учетом включенного освещения, холодильника и в дополнение, например, телевизора, потребляемый ток может достигнуть 25 А.
Выбор сечения медного провода по мощности для сети 220 В
Выбрать сечение провода можно не только по силе тока но и по величине потребляемой мощности.
Для этого нужно составить перечень всех планируемых для подключения к данному участку электропроводки электроприборов, определить, какую мощность потребляет каждый из них по отдельности. Далее сложить полученные данные и воспользоваться нижеприведенной таблицей.
| Таблица выбора сечения и диаметра медного провода по мощности для сети 220 В | |||||||||||||||||
| Мощность электроприбора, кВт (кBA) | 0,1 | 0,3 | 0,5 | 0,7 | 0,9 | 1,0 | 1,2 | 1,5 | 1,8 | 2,0 | 2,5 | 3,0 | 3,5 | 4,0 | 4,5 | 5,0 | 6,0 |
| Стандартное сечение, мм2 | 0,35 | 0,35 | 0,35 | 0,5 | 0,75 | 0,75 | 1,0 | 1,2 | 1,5 | 1,5 | 2,0 | 2,5 | 2,5 | 3,0 | 4,0 | 4,0 | 5,0 |
| Диаметр, мм | 0,67 | 0,67 | 0,67 | 0,5 | 0,98 | 0,98 | 1,13 | 1,24 | 1,38 | 1,38 | 1,6 | 1,78 | 1,78 | 1,95 | 2,26 | 2,26 | 2,52 |
Если имеется несколько электроприборов и для некоторых известен ток потребления, а для других мощность, то нужно определить из таблиц сечение провода для каждого из них, а затем полученные результаты сложить.
Выбор сечения медного провода по мощности для с бортовой сети автомобиля 12 В
Если при подключении к бортовой сети автомобиля дополнительного оборудования известна только его мощность потребления, то определить сечение дополнительной электропроводки можно с помощью ниже приведенной таблицы.
| Таблица выбора сечения и диаметра медного провода по мощности для бортовой сети автомобиля 12 В | ||||||||||||||||
| Мощность электроприбора, ватт (BA) | 10 | 30 | 50 | 80 | 100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1200 |
| Стандартное сечение, мм2 | 0,35 | 0,5 | 0,75 | 1,2 | 1,5 | 3,0 | 4,0 | 6,0 | 8,0 | 8,0 | 10 | 10 | 10 | 16 | 16 | 16 |
| Диаметр, мм | 0,67 | 0,5 | 0,8 | 1,24 | 1,38 | 1,95 | 2,26 | 2,76 | 3,19 | 3,19 | 3,57 | 3,57 | 3,57 | 4,51 | 4,51 | 4,51 |
Выбор сечения провода для подключения электроприборов к трехфазной сети 380 В
При работе электроприборов, например, электродвигателя, подключенных к трехфазной сети, потребляемый ток протекает уже не по двум проводам, а по трем и, следовательно, величина протекающего тока в каждом отдельном проводе несколько меньше.
Это позволяет использовать для подключения электроприборов к трехфазной сети провод меньшего сечения.
Для подключения электроприборов к трехфазной сети напряжением 380 В, например электродвигателя, сечение провода для каждой фазы берется в 1,75 раза меньше, чем для подключения к однофазной сети 220 В.
Внимание
, при выборе сечения провода для подключения электродвигателя по мощности следует учесть, что на шильдике электродвигателя указывается максимальная механическая мощность, которую двигатель может создать на валу, а не потребляемая электрическая мощность. Потребляемая электрическая мощность электродвигателем с, учетом КПД и сos φ приблизительно в два раза больше, чем создаваемая на валу, что необходимо учитывать при выборе сечения провода исходя из мощности двигателя, указанной в табличке.
Например, нужно подключить электродвигатель потребляющий мощность от сети 2,0 кВт. Суммарный ток потребления электродвигателем такой мощности по трем фазам составляет 5,2 А.
По таблице получается, что нужен провод сечением 1,0 мм2, с учетом вышеизложенного 1,0 / 1,75 = 0,5 мм2. Следовательно, для подключения электродвигателя мощностью 2,0 кВт к трехфазной сети 380 В понадобится медный трехжильный кабель с сечением каждой жилы 0,5 мм2.
Гораздо проще выбрать сечение провода для подключения трехфазного двигателя, исходя из величины тока его потребления, который всегда указывается на шильдике. Например, в шильдике приведенном на фотографии, ток потребления двигателя мощностью 0,25 кВт по каждой фазе при напряжении питания 220 В (обмотки двигателя подключены по схеме «треугольник») составляет 1,2 А, а при напряжении 380 В (обмотки двигателя подключены по схеме «звезда») всего 0,7 А. Взяв силу тока, указанную на шильдике, по таблице для выбора сечения провода для квартирной электропроводки выбираем провод сечением 0,35 мм2 при подключении обмоток электродвигателя по схеме «треугольник» или 0,15 мм2 при подключении по схеме «звезда».
Как рассчитать трехфазную проводку?
На расчет допустимого сечения кабеля влияет тип сети.
Если мощность потребления одинакова, допустимые токовые нагрузки на жилы кабеля для трехфазной сети будут меньше, чем для однофазной.
Для питания трехжильного кабеля при U = 380 В применяется формула:
I = P/(√3∙U∙cos φ).
Коэффициент мощности можно найти в характеристиках электроприборов или он равен 1, если нагрузка активная. Максимально допустимый ток для медных проводов, а также алюминиевых при трехфазном напряжении указывается в таблицах.
О выборе марки кабеля для домашней электропроводки
Делать квартирную электропроводку из алюминиевых проводов на первый взгляд кажется дешевле, но эксплуатационные расходы из-за низкой надежности контактов со временем многократно превысят затраты на электропроводку из меди. Рекомендую делать проводку исключительно из медных проводов! Алюминиевые провода незаменимы при прокладке воздушной электропроводки, так как они легкие и дешевые и при правильном соединении служат надежно продолжительное время.
А какой провод лучше использовать при монтаже электропроводки, одножильный или многожильный? С точки зрения способности проводить ток на единицу сечения и монтажа, одножильный лучше.
Так что для домашней электропроводки нужно использовать только одножильный провод. Многожильный допускает многократные изгибы, и чем тоньше в нем проводники, тем он более гибкий и долговечнее. Поэтому многожильный провод применяют для подключения к электросети нестационарных электроприборов, таких как электрофен, электробритва, электроутюг и все остальных.
После принятия решения по сечению провода встает вопрос о марке кабеля для электропроводки. Тут выбор не велик и представлен всего несколькими марками кабелей: ПУНП, ВВГнг и NYM.
Кабель ПУНП с 1990 года, в соответствии с решением Главгосэнергонадзора «О запрете применения проводов типа АПВН, ППБН, ПЕН, ПУНП и др., выпускаемых по ТУ 16-505. 610-74 вместо проводов АПВ, АППВ, ПВ и ППВ по ГОСТ 6323-79*» к применению запрещен.
Кабель ВВГ и ВВГнг – медные провода в двойной поливинилхлоридной изоляции, плоской формы. Предназначен для работы при температуре окружающей среды от −50°С до +50°С, для выполнения проводки внутри зданий, на открытом воздухе, в земле при прокладке в тубах.
Срок службы до 30 лет. Буквы «нг» в обозначении марки говорят о негорючести изоляции провода. Выпускаются двух-, трех- и четырехжильные с сечением жил от 1,5 до 35,0 мм2. Если в обозначении кабеля перед ВВГ стоит буква А (АВВГ), то жилы в проводе алюминиевые.
Кабель NYM (его российский аналог – кабель ВВГ), с медными жилами, круглой формы, с негорючей изоляцией, соответствует немецкому стандарту VDE 0250. Технические характеристики и область применения, практически одинаковые с кабелем ВВГ. Выпускаются двух-, трех- и четырехжильные с сечением жил от 1,5 до 4,0 мм2.
Как видите, выбор для прокладки электропроводки не велик и определяется в зависимости от того, какой формы кабель более подходит для монтажа, круглой или плоской. Кабель круглой формы удобнее прокладывается через стены, особенно если делается ввод с улицы в помещение. Понадобится просверлить отверстие чуть больше диаметра кабеля, а при большей толщине стены это становится актуальным. Для внутренней проводки удобнее применять плоский кабель ВВГ.
При прокладке квартирной электропроводки, как правило, возникает вопрос и о выборе автоматического выключателя, или, как его часто называют, автомата. Этот вопрос и о выборе счетчика, УЗО, дифференциального автомата подробно освещен в статье сайта «Об электрическом счетчике, УЗО и автоматах защиты».
Рассеивание тепла при работе кабеля
Проводник не может разогреваться от проходящего тока бесконечно долго. Одновременно он отдает тепло окружающей среде, количество которого зависит от разности температуры между ними. В определенный момент наступает равновесное состояние и температура проводника устанавливается постоянной.
Важно! При правильно подобранной проводке потери на нагрев снижаются. Следует помнить, что за нерациональный расход электроэнергии (когда провода перегреваются) также приходится платить. С одной стороны плата взимается за лишний расход по счетчику, а с другой — за замену кабеля.
Параллельное соединение проводов электропроводки
Бывают безвыходные ситуации, когда срочно нужно проложить проводку, а провода требуемого сечения в наличии нет.
В таком случае, если есть провод меньшего, чем необходимо, сечения, то можно проводку сделать из двух и более проводов, соединив их параллельно. Главное, чтобы сумма сечений каждого из них была не меньше расчетной.
Например, есть три провода сечением 2, 3 и 5 мм2, а нужен по расчетам 10 мм2. Соединяете их все параллельно, и проводка будет выдерживать ток до 50 ампер. Да Вы и сами многократно видели параллельное соединение большего количества тонких проводников для передачи больших токов. Например, для сварки используется ток до 150 А и для того, чтобы сварщик мог управлять электродом, нужен гибкий провод. Его и делают из сотен параллельно соединенных тонких медных проволочек. В автомобиле аккумулятор к бортовой сети тоже подключают с помощью такого же гибкого многожильного провода, так как во время пуска двигателя стартер потребляет от аккумулятора ток до 100 А. А при установке и снятии аккумулятора необходимо провода отводить в сторону, то есть провод должен быть достаточно гибким.
Способ увеличения сечения электропровода путем параллельного соединения нескольких проводов разного диаметра можно использовать только в крайнем случае. При прокладке домашней электропроводки допустимо соединять параллельно только провода одинакового сечения, взятые из одной бухты.
Онлайн калькуляторы для вычисления сечения и диаметра провода
| Онлайн калькулятор для вычисления сечения провода по диаметру | |
| Введите диаметр провода, мм: | |
С помощью онлайн калькулятора, представленного ниже можно решить обратную задачу – определить по сечению диаметр проводника.
| Онлайн калькулятор для расчета диаметра провода кабеля по сечению | |
| Введите величину сечения провода, мм2: | |
| Наименование | Вес 1 км кабеля, 660 В | Вес 1 км кабеля, 1000 В |
| Кабель ВВГ 1×1,5 | 39 кг | 44 кг |
| Кабель ВВГ 1×2,5 | 50 кг | 55 кг |
| Кабель ВВГ 1×4 | 70 кг | 78 кг |
| Кабель ВВГ 1×6 | 91 кг | 99 кг |
| Кабель ВВГ 1×10 | 140 кг | 143 кг |
| Кабель ВВГ 1×16 | 224 кг | 229 кг |
| Кабель ВВГ 1×25 | 321 кг | 327 кг |
| Кабель ВВГ 1×35 | 418 кг | 423 кг |
| Кабель ВВГ 1×50 | 550 кг | 556 кг |
| Кабель ВВГ 1×70 | 765 кг | |
| Кабель ВВГ 1×95 | 1028 кг | |
| Кабель ВВГ 1×120 | 1279 кг | |
| Кабель ВВГ 1×150 | 1595 кг | |
| Кабель ВВГ 1×185 | 1993 кг | |
| Кабель ВВГ 1×240 | 2573 кг | |
| Кабель ВВГ 1×300 | 3218 кг | |
| Кабель ВВГ 2×1,5 | 72 кг | 81 кг |
| Кабель ВВГ 2×2,5 | 94 кг | 117 кг |
| Кабель ВВГ 2×4 | 147 кг | 165 кг |
| Кабель ВВГ 2×6 | 191 кг | 210 кг |
| Кабель ВВГ 2×10 | 293 кг | 300 кг |
| Кабель ВВГ 2×16 | 442 кг | 449 кг |
| Кабель ВВГ 2×25 | 657 кг | 667 кг |
| Кабель ВВГ 2×35 | 854 кг | 865 кг |
| Кабель ВВГ 2×50 | 1146 кг | 1160 кг |
| Кабель ВВГ 2×70 | 1587 кг | |
| Кабель ВВГ 2×95 | 2127 кг | |
| Кабель ВВГ 2×120 | 2638 кг | |
| Кабель ВВГ 2×150 | 3288 кг | |
| Кабель ВВГ 2×2,5+1×1,5 | 128 кг | 141 кг |
| Кабель ВВГ 3×1,5 | 93 кг | 117 кг |
| Кабель ВВГ 3×2,5 | 137 кг | 151 кг |
| Кабель ВВГ 3×4 | 194 кг | 218 кг |
| Кабель ВВГ 3×6 | 257 кг | 282 кг |
| Кабель ВВГ 3×10 | 403 кг | 413 кг |
| Кабель ВВГ 3×16 | 619 кг | 628 кг |
| Кабель ВВГ 3×25 | 926 кг | 941 кг |
| Кабель ВВГ 3×35 | 1203 кг | 1232 кг |
| Кабель ВВГ 3×50 | 1635 кг | 1653 кг |
| Кабель ВВГ 3×1,5+1×1 | 123 кг | 138 кг |
| Кабель ВВГ 3×2,5+1×1,5 | 161 кг | 178 кг |
| Кабель ВВГ 3×4+1×2,5 | 229 кг | 253 кг |
| Кабель ВВГ 3×6+1×4 | 308 кг | 339 кг |
| Кабель ВВГ 3×10+1×6 | 471 кг | 490 кг |
| Кабель ВВГ 3×16+1×10 | 749 кг | 761 кг |
| Кабель ВВГ 3×25+1×16 | 1112 кг | 1130 кг |
| Кабель ВВГ 3×35+1×16 | 1418 кг | 1438 кг |
| Кабель ВВГ 3×50+1×25 | 1985 кг | |
| Кабель ВВГ 3×70+1×35 | 2687 кг | |
| Кабель ВВГ 3×95+1×50 | 3638 кг | |
| Кабель ВВГ 3×120+1×70 | 4568 кг | |
| Кабель ВВГ 3×150+1×70 | 5426 кг | |
| Кабель ВВГ 3×185+1×95 | 6789 кг | |
| Кабель ВВГ 3×240+1×120 | 8740 кг | |
| Кабель ВВГ 4×1,5 | 128 кг | 143 кг |
| Кабель ВВГ 4×2,5 | 170 кг | 187 кг |
| Кабель ВВГ 4×4 | 244 кг | 274 кг |
| Кабель ВВГ 4×6 | 326 кг | 358 кг |
| Кабель ВВГ 4×10 | 518 кг | 530 кг |
| Кабель ВВГ 4×16 | 818 кг | 835 кг |
| Кабель ВВГ 4×25 | 1203 кг | 1222 кг |
| Кабель ВВГ 4×35 | 1607 кг | 1629 кг |
| Кабель ВВГ 4×50 | 2133 кг | 2157 кг |
| Кабель ВВГ 4×70 | 3035 кг | |
| Кабель ВВГ 4×95 | 4114 кг | |
| Кабель ВВГ 4×120 | 5077 кг | |
| Кабель ВВГ 4×150 | 6214 кг | |
| Кабель ВВГ 4×185 | 7667 кг | |
| Кабель ВВГ 4×240 | 9952 кг | |
| Кабель ВВГ 5×1,5 | 156 кг | 175 кг |
| Кабель ВВГ 5×2,5 | 208 кг | 229 кг |
| Кабель ВВГ 5×4 | 302 кг | 340 кг |
| Кабель ВВГ 5×6 | 406 кг | 445 кг |
| Кабель ВВГ 5×10 | 646 кг | 661 кг |
| Кабель ВВГ 5×16 | 1024 кг | 1041 кг |
| Кабель ВВГ 5×25 | 1535 кг | 1559 кг |
| Кабель ВВГ 5×35 | 2019 кг | 2045 кг |
| Кабель ВВГ 5×50 | 2692 кг | 2722 кг |
| Кабель ВВГ 5×70 | 3812 кг | |
| Кабель ВВГ 5×95 | 5154 кг | |
| Кабель ВВГ 5×120 | 6389 кг | |
| Кабель ВВГ 5×150 | 8056 кг | |
| Наименование | Вес 1 км кабеля, 660 В | Вес 1 км кабеля, 1000 В |
| Кабель ВВГнг 1×1,5 | 41 кг | 46 кг |
| Кабель ВВГнг 1×2,5 | 52 кг | 57 кг |
| Кабель ВВГнг 1×4 | 72 кг | 80 кг |
| Кабель ВВГнг 1×6 | 93 кг | 102 кг |
| Кабель ВВГнг 1×10 | 146 кг | |
| Кабель ВВГнг 1×16 | 229 кг | 234 кг |
| Кабель ВВГнг 1×25 | 327 кг | 332 кг |
| Кабель ВВГнг 1×35 | 424 кг | 430 кг |
| Кабель ВВГнг 1×50 | 557 кг | 564 кг |
| Кабель ВВГнг 1×70 | 773 кг | |
| Кабель ВВГнг 1×95 | 1037 кг | |
| Кабель ВВГнг 1×120 | 1290 кг | |
| Кабель ВВГнг 1×150 | 1608 кг | |
| Кабель ВВГнг 1×185 | 2010 кг | |
| Кабель ВВГнг 1×240 | 2593 кг | |
| Кабель ВВГнг 2×1,5 | 75 кг | 85 кг |
| Кабель ВВГнг 2×2,5 | 98 кг | 122 кг |
| Кабель ВВГнг 2×4 | 152 кг | 171 кг |
| Кабель ВВГнг 2×6 | 196 кг | 216 кг |
| Кабель ВВГнг 2×10 | 300 кг | 307 кг |
| Кабель ВВГнг 2×16 | 451 кг | 458 кг |
| Кабель ВВГнг 2×25 | 668 кг | 679 кг |
| Кабель ВВГнг 2×35 | 867 кг | 879 кг |
| Кабель ВВГнг 2×50 | 1163 кг | 1177 кг |
| Кабель ВВГнг 2×70 | 1607 кг | |
| Кабель ВВГнг 2×95 | 2150 кг | |
| Кабель ВВГнг 3×1,5 | 96 кг | 122 кг |
| Кабель ВВГнг 3×2,5 | 142 кг | 156 кг |
| Кабель ВВГнг 3×4 | 200 кг | 224 кг |
| Кабель ВВГнг 3×6 | 263 кг | 289 кг |
| Кабель ВВГнг 3×10 | 411 кг | 421 кг |
| Кабель ВВГнг 3×16 | 628 кг | 638 кг |
| Кабель ВВГнг 3×25 | 939 кг | 954 кг |
| Кабель ВВГнг 3×35 | 1229 кг | 1246 кг |
| Кабель ВВГнг 3×50 | 1653 кг | 1672 кг |
| Кабель ВВГнг 3×1,5+1×1 | 127 кг | 143 кг |
| Кабель ВВГнг 3×2,5+1×1,5 | 166 кг | 183 кг |
| Кабель ВВГнг 3×4+1×2,5 | 235 кг | 260 кг |
| Кабель ВВГнг 3×6+1×4 | 315 кг | 347 кг |
| Кабель ВВГнг 3×10+1×6 | 479 кг | 499 кг |
| Кабель ВВГнг 3×16+1×10 | 761 кг | 773 кг |
| Кабель ВВГнг 3×25+1×16 | 1126 кг | 1145 кг |
| Кабель ВВГнг 3×35+1×16 | 1435 кг | 1455 кг |
| Кабель ВВГнг 3×50+1×25 | 2006 кг | |
| Кабель ВВГнг 3×70+1×35 | 2710 кг | |
| Кабель ВВГнг 3×95+1×50 | 3667 кг | |
| Кабель ВВГнг 3×120+1×70 | 4598 кг | |
| Кабель ВВГнг 3×150+1×70 | 5460 кг | |
| Кабель ВВГнг 3×185+1×95 | 6829 кг | |
| Кабель ВВГнг 3×240+1×120 | 8785 кг | |
| Кабель ВВГнг 4×1,5 | 132 кг | 148 кг |
| Кабель ВВГнг 4×2,5 | 175 кг | 193 кг |
| Кабель ВВГнг 4×4 | 251 кг | 281 кг |
| Кабель ВВГнг 4×6 | 333 кг | 366 кг |
| Кабель ВВГнг 4×10 | 526 кг | 539 кг |
| Кабель ВВГнг 4×16 | 830 кг | 847 кг |
| Кабель ВВГнг 4×25 | 1217 кг | 1236 кг |
| Кабель ВВГнг 4×35 | 1625 кг | 1647 кг |
| Кабель ВВГнг 4×50 | 2153 кг | 2178 кг |
| Кабель ВВГнг 4×70 | 3058 кг | |
| Кабель ВВГнг 4×95 | 4143 кг | |
| Кабель ВВГнг 4×120 | 5109 кг | |
| Кабель ВВГнг 4×150 | 6248 кг | |
| Кабель ВВГнг 4×185 | 7709 кг | |
| Кабель ВВГнг 4×240 | 9998 кг | |
| Кабель ВВГнг 5×1,5 | 161 кг | 180 кг |
| Кабель ВВГнг 5×2,5 | 214 кг | 235 кг |
| Кабель ВВГнг 5×4 | 309 кг | 348 кг |
| Кабель ВВГнг 5×6 | 414 кг | 453 кг |
| Кабель ВВГнг 5×10 | 655 кг | 671 кг |
| Кабель ВВГнг 5×16 | 1037 кг | 1058 кг |
| Кабель ВВГнг 5×25 | 1553 кг | 1577 кг |
| Кабель ВВГнг 5×35 | 2043 кг | 2070 кг |
| Кабель ВВГнг 5×50 | 2723 кг | 2753 кг |
| Кабель ВВГнг 5×70 | 3850 кг | |
| Кабель ВВГнг 5×95 | 5142 кг | |
| Кабель ВВГнг 5×120 | 6397 кг | |
| Кабель ВВГнг 5×150 | 7946 кг | |
| Кабель ВВГнг 5×185 | 9647 кг | |
| Кабель ВВГнг 5×240 | 12275 кг | |
| Наименование | Вес 1 км кабеля, 660 В | Вес 1 км кабеля, 1000 В |
| Кабель ВБбШв 2×1,5 | 274 кг | |
| Кабель ВБбШв 2×2,5 | 286 кг | 306 кг |
| Кабель ВБбШв 2×4 | 346 кг | 385 кг |
| Кабель ВБбШв 2×6 | 406 кг | 447 кг |
| Кабель ВБбШв 2×10 | 552 кг | 566 кг |
| Кабель ВБбШв 2×16 | 755 кг | 761 кг |
| Кабель ВБбШв 2×25 | 992 кг | 1009 кг |
| Кабель ВБбШв 2×35 | 1445 кг | 1473 кг |
| Кабель ВБбШв 2×50 | 1837 кг | 1867 кг |
| Кабель ВБбШв 2×70 | 2425 кг | |
| Кабель ВБбШв 2×95 | 3200 кг | |
| Кабель ВБбШв 2×120 | 3823 кг | |
| Кабель ВБбШв 2×150 | 4856 кг | |
| Кабель ВБбШв 3×1,5 | 306 кг | |
| Кабель ВБбШв 3×2,5 | 325 кг | 349 кг |
| Кабель ВБбШв 3×4 | 403 кг | 449 кг |
| Кабель ВБбШв 3×6 | 484 кг | 532 кг |
| Кабель ВБбШв 3×10 | 676 кг | 694 кг |
| Кабель ВБбШв 3×16 | 949 кг | 959 кг |
| Кабель ВБбШв 3×25 | 1282 кг | 1304 кг |
| Кабель ВБбШв 3×35 | 1790 кг | 1820 кг |
| Кабель ВБбШв 3×50 | 2296 кг | 2330 кг |
| Кабель ВБбШв 3×2,5+1×1,5 | 363 кг | 398 кг |
| Кабель ВБбШв 3×4+1×2,5 | 454 кг | 503 кг |
| Кабель ВБбШв 3×6+1×4 | 554 кг | 611 кг |
| Кабель ВБбШв 3×10+1×6 | 759 кг | 797 кг |
| Кабель ВБбШв 3×16+1×10 | 1082 кг | 1094 кг |
| Кабель ВБбШв 3×25+1×16 | 1527 кг | 1554 кг |
| Кабель ВБбШв 3×35+1×16 | 1986 кг | 2020 кг |
| Кабель ВБбШв 3×50+1×25 | 2587 кг | 2624 кг |
| Кабель ВБбШв 3×70+1×35 | 3289 кг | |
| Кабель ВБбШв 3×95+1×50 | 4277 кг | |
| Кабель ВБбШв 3×120+1×70 | 5257 кг | |
| Кабель ВБбШв 3×150+1×70 | 6213 кг | |
| Кабель ВБбШв 3×185+1×95 | 7603 кг | |
| Кабель ВБбШв 3×240+1×120 | 9649 кг | |
| Кабель ВБбШв 4×1,5 | 314 кг | 347 кг |
| Кабель ВБбШв 4×2,5 | 367 кг | 401 кг |
| Кабель ВБбШв 4×4 | 469 кг | 525 кг |
| Кабель ВБбШв 4×6 | 572 кг | 630 кг |
| Кабель ВБбШв 4×10 | 815 кг | 836 кг |
| Кабель ВБбШв 4×16 | 1163 кг | 1188 кг |
| Кабель ВБбШв 4×25 | 1618 кг | 1646 кг |
| Кабель ВБбШв 4×35 | 2196 кг | 2232 кг |
| Кабель ВБбШв 4×50 | 2834 кг | 2874 кг |
| Кабель ВБбШв 4×70 | 3654 кг | |
| Кабель ВБбШв 4×95 | 4770 кг | |
| Кабель ВБбШв 4×120 | 5784 кг | |
| Кабель ВБбШв 4×150 | 7022 кг | |
| Кабель ВБбШв 4×185 | 8503 кг | |
| Кабель ВБбШв 4×240 | 10940 кг | |
| Наименование | Вес 1 км кабеля, 660 В | Вес 1 км кабеля, 1000 В |
| Кабель ВБбШвнг 1×25 | 553 кг | 562 кг |
| Кабель ВБбШвнг 1×35 | 679 кг | 688 кг |
| Кабель ВБбШвнг 1×50 | 841 кг | 843 кг |
| Кабель ВБбШвнг 1×70 | 1081 кг | |
| Кабель ВБбШвнг 1×95 | 1384 кг | |
| Кабель ВБбШвнг 1×120 | 1647 кг | |
| Кабель ВБбШвнг 1×150 | 2045 кг | |
| Кабель ВБбШвнг 1×185 | 2462 кг | |
| Кабель ВБбШвнг 1×240 | 3751 кг | |
| Кабель ВБбШвнг 1×300 | 3843 кг | |
| Кабель ВБбШвнг 2×2,5 | 305 кг | 324 кг |
| Кабель ВБбШвнг 2×4 | 376 кг | 406 кг |
| Кабель ВБбШвнг 2×6 | 438 кг | 470 кг |
| Кабель ВБбШвнг 2×10 | 580 кг | 583 кг |
| Кабель ВБбШвнг 2×16 | 779 кг | 792 кг |
| Кабель ВБбШвнг 2×25 | 1019 кг | 1033 кг |
| Кабель ВБбШвнг 2×35 | 1496 кг | 1519 кг |
| Кабель ВБбШвнг 2×50 | 1898 кг | 1923 кг |
| Кабель ВБбШвнг 3×2,5 | 345 кг | 368 кг |
| Кабель ВБбШвнг 3×4 | 435 кг | 471 кг |
| Кабель ВБбШвнг 3×6 | 518 кг | 556 кг |
| Кабель ВБбШвнг 3×10 | 698 кг | 712 кг |
| Кабель ВБбШвнг 3×16 | 975 кг | 992 кг |
| Кабель ВБбШвнг 3×25 | 1336 кг | 1355 кг |
| Кабель ВБбШвнг 3×35 | 1840 кг | 1865 кг |
| Кабель ВБбШвнг 3×50 | 2372 кг | 2399 кг |
| Кабель ВБбШвнг 3×2,5+1×1,5 | 385 кг | 412 кг |
| Кабель ВБбШвнг 3×4+1×2,5 | 485 кг | 519 кг |
| Кабель ВБбШвнг 3×6+1×4 | 591 кг | 629 кг |
| Кабель ВБбШвнг 3×10+1×6 | 788 кг | 817 кг |
| Кабель ВБбШвнг 3×16+1×10 | 1105 кг | 1129 кг |
| Кабель ВБбШвнг 3×25+1×16 | 1562 кг | 1584 кг |
| Кабель ВБбШвнг 3×35+1×16 | 2038 кг | 2065 кг |
| Кабель ВБбШвнг 3×50+1×25 | 2666 кг | 2694 кг |
| Кабель ВБбШвнг 3×70+1×35 | 3320 кг | |
| Кабель ВБбШвнг 3×95+1×50 | 4332 кг | |
| Кабель ВБбШвнг 3×120+1×70 | 5316 кг | |
| Кабель ВБбШвнг 3×150+1×70 | 6257 кг | |
| Кабель ВБбШвнг 3×185+1×95 | 7651 кг | |
| Кабель ВБбШвнг 3×240+1×120 | 9761 кг | |
| Кабель ВБбШвнг 4×2,5 | 394 кг | 421 кг |
| Кабель ВБбШвнг 4×4 | 505 кг | 549 кг |
| Кабель ВБбШвнг 4×6 | 609 кг | 648 кг |
| Кабель ВБбШвнг 4×10 | 839 кг | 857 кг |
| Кабель ВБбШвнг 4×16 | 1216 кг | 1237 кг |
| Кабель ВБбШвнг 4×25 | 1661 кг | 1676 кг |
| Кабель ВБбШвнг 4×35 | 2266 кг | 2294 кг |
| Кабель ВБбШвнг 4×50 | 2943 кг | 2947 кг |
| Кабель ВБбШвнг 4×70 | 3686 кг | |
| Кабель ВБбШвнг 4×95 | 4827 кг | |
| Кабель ВБбШвнг 4×120 | 5846 кг | |
| Кабель ВБбШвнг 4×150 | 7068 кг | |
| Кабель ВБбШвнг 4×185 | 8552 кг | |
| Кабель ВБбШвнг 4×240 | 11000 кг | |
| Кабель ВБбШвнг 5×2,5 | 440 кг | 481 кг |
| Кабель ВБбШвнг 5×4 | 569 кг | 631 кг |
| Кабель ВБбШвнг 5×6 | 706 кг | 760 кг |
| Кабель ВБбШвнг 5×10 | 993 кг | 1018 кг |
| Кабель ВБбШвнг 5×16 | 1454 кг | 1479 кг |
| Кабель ВБбШвнг 5×25 | 1991 кг | 2025 кг |
| Кабель ВБбШвнг 5×35 | 2720 кг | 2763 кг |
| Кабель ВБбШвнг 5×50 | 3545 кг | 3594 кг |
| Кабель ВБбШвнг 5×70 | 4541 кг | |
| Кабель ВБбШвнг 5×95 | 5965 кг | |
| Кабель ВБбШвнг 5×120 | 7206 кг | |
| Кабель ВБбШвнг 5×150 | 8821 кг | |
| Кабель ВБбШвнг 5×185 | 10658 кг | |
| Кабель ВБбШвнг 5×240 | 13346 кг |
Какое сечение провода нужно для 3 кВт
Когда электрический ток протекает по кабелю, часть энергии теряется.
Она уходит на нагрев проводников из-за их сопротивления, с уменьшением которого возрастает величина передаваемой мощности и допустимый ток для медных проводов. Наиболее приемлемым проводником на практике является медь, которая имеет небольшое электрическое сопротивление, устраивает потребителей по стоимости и выпускается в широком ассортименте.
Следующим металлом с хорошей проводимостью является алюминий. Он дешевле меди, но более ломкий и деформируется в местах соединений. Прежде внутридомовые отечественные сети были проложены алюминиевыми проводами. Их прятали под штукатурку и надолго забывали об электропроводке. Электроэнергия преимущественно уходила на освещение, и провода легко выдерживали нагрузку.
С развитием техники появилось множество электроприборов, которые стали незаменимы в быту и потребовали большего количества электричества. Потребляемая мощность возросла и проводка перестала с ней справляться. Теперь стало немыслимо делать электроснабжение квартиры или дома без расчета электропроводки по мощности.
Провода и кабели выбираются так, чтобы не было лишних затрат, а они полностью справлялись со всеми нагрузками в доме.
Площадь сечения проводки
По форме провод выполняется в виде круга, квадрата, прямоугольника или треугольника. У квартирной проводки сечение преимущественно круглое. Шина медная устанавливается обычно в распределительном шкафу и бывает прямоугольной или квадратной.
Площади поперечных сечений жил определяются по основным размерам, замеряемым штангенциркулем:
- круг — S = πd2 / 4;
- квадрат — S = a2;
- прямоугольник — S = a * b;
- треугольник — πr2 / 3.
В расчетах приняты следующие обозначения:
- r — радиус;
- d — диаметр;
- b, a — ширина и длина сечения;
- π = 3,14.
Расчет мощности в проводке
Мощность, выделяющаяся в жилах кабеля при его эксплуатации, определяется по формуле: P = In2Rn,
где In — нагрузочный ток, А; R — сопротивление, Ом; n — количество проводников.
Формула подходит при расчете одной нагрузки. Если к кабелю их подключено несколько, количество тепла рассчитывается отдельно для каждого потребителя энергии, а затем результаты суммируются.
Допустимый ток для медных многожильных проводов также рассчитывается через поперечное сечение. Для этого необходимо распушить конец, замерить диаметр одной из проволочек, посчитать площадь и умножить на их количество в проводе.
Какое сечение провода нужно для 3-10 квт?
При прокладке электропроводки требуется знать, кабель с жилами какого сечения вам надо будет прокладывать. Выбор сечения кабеля можно делать либо по потребляемой мощности, либо по потребляемому току. Также учитывать надо длину кабеля и способ укладки.
Выбираем сечение кабеля по мощности
Подобрать сечение провода можно по мощности приборов, которые будут подключаться. Эти приборы называются нагрузкой и метод может еще называться «по нагрузке». Суть его от этого не меняется.
Выбор сечения кабеля зависит от мощности и силы тока
Собираем данные
Для начала находите в паспортных данных бытовой техники потребляемую мощность, выписываете ее на листочек.
Если так проще, можно посмотреть на шильдиках — металлических пластинах или стикерах, закрепленных на корпусе техники и аппаратуры. Там есть основная информация и, чаще всего, присутствует мощность. Опознать ее проще всего по единицам измерения. Если изделие произведено в России, Белоруссии, Украине обычно стоит обозначение Вт или кВт, на оборудовании из Европы, Азии или Америки стоит обычно английское обозначение ваттов — W, а потребляемая мощность (нужна именно она) обозначается сокращением «TOT» или TOT MAX.
Пример шильдика с основной технической информацией. Нечто подобное есть на любой технике
Если и этот источник недоступен (информация затерлась, например, или вы только планируете приобрести технику, но еще не определились с моделью), можно взять среднестатистические данные. Для удобства они сведены в таблицу.
Таблица потребляемой мощности различных электроприборов
Находите ту технику, которую планируете ставить, выписываете мощность. Дана она порой с большим разбросом, так что иногда трудно понять, какую цифру брать.
В данном случае, лучше брать по-максимуму. В результате при расчетах у вас будет несколько завышена мощность оборудования и потребуется кабель большего сечения. Но для вычисления сечения кабеля это хорошо. Горят только кабели с меньшим сечением, чем это необходимо. Трассы с большим сечением работают долго, так как греются меньше.
Суть метода
Чтобы подобрать сечение провода по нагрузке, складываете мощности приборов, которые будут подключаться к данному проводнику. При этом важно, чтобы все мощности были выражены в одинаковых единицах измерения — или в ваттах (Вт), или в киловаттах (кВт). Если есть разные значения, приводим их к единому результату. Для перевода киловатты умножают на 1000, и получают ватты. Например, переведем в ватты 1,5 кВт. Это будет 1,5 кВт * 1000 = 1500 Вт.
Если необходимо, можно провести обратное преобразование — ватты перевести в киловатты. Для это цифру в ваттах делим на 1000, получаем кВт. Например, 500 Вт / 1000 = 0,5 кВт.
Далее, собственно, начинается выбор сечения кабеля.
Все очень просто — пользуемся таблицей.
Все очень просто — пользуемся таблицей.| Сечение кабеля, мм2 | Диаметр проводника, мм | Медный провод | Алюминиевый провод | ||||
| Ток, А | Мощность, кВт | Ток, А | Мощность, кВт | ||||
| 220 В | 380 В | 220 В | 380 В | ||||
| 0,5 мм2 | 0,80 мм | 6 А | 1,3 кВт | 2,3 кВт | |||
| 0,75 мм2 | 0,98 мм | 10 А | 2,2 кВт | 3,8 кВт | |||
| 1,0 мм2 | 1,13 мм | 14 А | 3,1 кВт | 5,3 кВт | |||
| 1,5 мм2 | 1,38 мм | 15 А | 3,3 кВт | 5,7 кВт | 10 А | 2,2 кВт | 3,8 кВт |
| 2,0 мм2 | 1,60 мм | 19 А | 4,2 кВт | 7,2 кВт | 14 А | 3,1 кВт | 5,3 кВт |
| 2,5 мм2 | 1,78 мм | 21 А | 4,6 кВт | 8,0 кВт | 16 А | 3,5 кВт | 6,1 кВт |
| 4,0 мм2 | 2,26 мм | 27 А | 5,9 кВт | 10,3 кВт | 21 А | 4,6 кВт | 8,0 кВт |
| 6,0 мм2 | 2,76 мм | 34 А | 7,5 кВт | 12,9 кВт | 26 А | 5,7 кВт | 9,9 кВт |
| 10,0 мм2 | 3,57 мм | 50 А | 11,0 кВт | 19,0 кВт | 38 А | 8,4 кВт | 14,4 кВт |
| 16,0 мм2 | 4,51 мм | 80 А | 17,6 кВт | 30,4 кВт | 55 А | 12,1 кВт | 20,9 кВт |
| 25,0 мм2 | 5,64 мм | 100 А | 22,0 кВт | 38,0 кВт | 65 А | 14,3 кВт | 24,7 кВт |
Чтобы найти нужное сечение кабеля в соответствующем столбике — 220 В или 380 В — находим цифру, которая равна или чуть больше посчитанной нами ранее мощности.
Столбик выбираем исходя из того, сколько фаз в вашей сети. Однофазная — 220 В, трехфазная 380 В.В найденной строчке смотрим значение в первом столбце. Это и будет требуемое сечение кабеля для данной нагрузки (потребляемой мощности приборов). Кабель с жилами такого сечения и надо будет искать.
Немного о том, медный провод использовать или алюминиевый. В большинстве случаев, при прокладке проводки в доме или квартире, используют кабели с медными жилами. Такие кабели дороже алюминиевых, но они более гибкие, имеют меньшее сечение, работать с ними проще. Но, медные кабели с большого сечения, ничуть не более гибкие чем алюминиевые. И при больших нагрузках — на вводе в дом, в квартиру при большой планируемой мощности (от 10 кВт и больше) целесообразнее использовать кабель с алюминиевыми проводниками — можно немного сэкономить.
Как рассчитать сечение кабеля по току
Можно подобрать сечение кабеля по току. В этом случае проводим ту же работу — собираем данные о подключаемой нагрузке, но ищем в характеристиках максимальный потребляемый ток.
Собрав все значения, суммируем их. Затем пользуемся все той же таблицей. Только ищем ближайшее большее значение в столбике, подписанном «Ток». В той же строке смотрим сечение провода.
Например, надо подключить варочную панель с пиковым потреблением тока 16 А. Будем прокладывать медный кабель, потому смотрим в соответствующей колонке — третья слева. Так как нет значения ровно 16 А, смотрим в строчке 19 А — это ближайшее большее. Подходящее сечение 2,0 мм2. Это и будет минимальное значение сечения кабеля для данного случая.
При подключении мощных бытовых электроприборов от щитка тянут отдельную линию электропитания. В этом случае выбор сечения кабеля несколько проще — требуется только одно значение мощности или тока
Обращать внимание не строчку с чуть меньшим значением нельзя. В этом случае при максимальной нагрузке проводник будет сильно греться, что может привести к тому, что расплавится изоляция. Что может быть дальше? Может сработать автомат защиты, если он установлен.
Это самый благоприятный вариант. Может выйти из строя бытовая техника или начаться пожар. Потому выбор сечения кабеля всегда делайте по большему значению. В этом случае можно будет позже установить оборудование даже немного больше по мощности или потребляемому току без переделки проводки.
Расчет кабеля по мощности и длине
Если линия электропередачи длинная — несколько десятков или даже сотен метров — кроме нагрузки или потребляемого тока необходимо учитывать потери в самом кабеле. Обычно большие расстояния линий электропередачи при вводе электричества от столба в дом. Хоть все данные должны быть указаны в проекте, можно перестраховаться и проверить. Для этого надо знать выделенную мощность на дом и расстояние от столба до дома. Далее по таблице можно подобрать сечение провода с учетом потерь на длине.
Таблица определения сечения кабеля по мощности и длине
Вообще, при прокладке электропроводки, лучше всегда брать некоторый запас по сечению проводов. Во-первых, при большем сечении меньше будет греться проводник, а значит и изоляция.
Во-вторых, в нашей жизни появляется все больше устройств, работающих от электричества. И никто не может дать гарантии, что через несколько лет вам не понадобиться поставить еще пару новых устройств в дополнение к старым. Если запас существует, их можно будет просто включить. Если его нет, придется мудрить — или менять проводку (снова) или следить за тем, чтобы не включались одновременно мощные электроприборы.
Открытая и закрытая прокладка проводов
Как все мы знаем, при прохождении тока по проводнику он нагревается. Чем больше ток, тем больше тепла выделяется. Но, при прохождении одного и того же тока, по проводникам, с разным сечением, количество выделяемого тепла изменяется: чем меньше сечение, тем больше выделяется тепла.
В связи с этим, при открытой прокладке проводников его сечение может быть меньше — он быстрее остывает, так как тепло передается воздуху. При этом проводник быстрее остывает, изоляция не испортится. При закрытой прокладке ситуация хуже — медленнее отводится тепло.
Потому для закрытой прокладке — в кабель каналах, трубах, в стене — рекомендуют брать кабель большего сечения.
Выбор сечения кабеля с учетом типа его прокладки также можно провести при помощи таблицы. Принцип описывали раньше, ничего не изменяется. Просто учитывается еще один фактор.
Выбор сечения кабеля в зависимости от мощности и типа прокладки
И напоследок несколько практических советов. Отправляясь на рынок за кабелем, возьмите с собой штангенциркуль . Слишком часто заявленное сечение не совпадает с реальностью. Разница может быть в 30-40%, а это очень много. Чем вам это грозит? Выгоранием проводки со всеми вытекающими последствиями. Потому лучше прямо на месте проверять действительно ли у данного кабеля требуемое сечение жилы (диаметры и соответствующие сечения кабеля есть в таблице выше). А подробнее про определение сечения кабеля по его диаметру можно прочесть тут.
Сечение проводов для разных условий эксплуатации
Сечения проводов удобно измерять в квадратных миллиметрах.
Если грубо оценивать допустимый ток, мм2 медного провода пропускает через себя 10 А, при этом не перегреваясь.
В кабеле соседние провода греют друг друга, поэтому для него надо выбирать толщину жилы по таблицам или с поправкой. Кроме того, размеры берут с небольшим запасом в сторону увеличения, а после выбирают из стандартного ряда.
Проводка может быть открытой и скрытой. В первом варианте она прокладывается снаружи по поверхностям, в трубах или в кабель-каналах. Скрытая проходит под штукатуркой, в каналах или трубах внутри конструкций. Здесь условия работы более жесткие, поскольку в закрытых пространствах без доступа воздуха кабель нагревается сильней.
Для разных условий эксплуатации вводятся коэффициенты поправки, на которые следует умножать расчетный длительно допустимый ток в зависимости от следующих факторов:
- одножильный кабель в трубе длиной более 10 м: I = In х0,94;
- три одножильных кабеля в одной трубе: I = In х0,9;
- прокладка в воде с защитным покрытием типа Кл: I = In х1,3;
- четырехжильный кабель равного сечения: I = In х0,93.
Пример
При нагрузке в 5 кВт и напряжении 220 В сила тока через медный провод составит 5 х 1000 / 220 = 22,7 А. Его сечение составит 22,7 / 10 = 2,27 мм2. Этот размер обеспечит допустимый ток для медных проводов по нагреву. Поэтому здесь следует взять небольшой запас 15 %. В результате сечение составит S = 2,27 + 2,27 х 15 / 100 = 2,61 мм2. Теперь к этому размеру следует подобрать стандартное сечение провода, которое составит 3 мм.
Расчет сечения провода электропроводки по мощности подключаемых электроприборов
Для выбора сечения жил провода кабеля при прокладке электропроводки в квартире или доме нужно проанализировать парк имеющихся электробытовых приборов с точки зрения одновременного их использования. В таблице представлен перечень популярных бытовых электроприборов с указанием потребляемого тока в зависимости от мощности. Вы можете узнать потребляемую мощность своих моделей самостоятельно из этикеток на самих изделиях или паспортам, часто параметры указывают на упаковке.
В случае если сила потребляемого тока электроприбором неизвестна, то ее можно измерять с помощью амперметра.
Таблица потребляемой мощности и силы тока бытовыми электроприборами при напряжении питания 220 В
Обычно мощность потребления электроприборов указывается на корпусе в ваттах (Вт или VA) или киловаттах (кВт или кVA). 1 кВт=1000 Вт.
| Таблица потребляемой мощности и силы тока бытовыми электроприборами | |||
| Бытовой электроприбор | Потребляемая мощность, кВт (кBA) | Потребляемая сила тока, А | Режим потребления тока |
| Лампочка накаливания | 0,06 – 0,25 | 0,3 – 1,2 | Постоянно |
| Электрочайник | 1,0 – 2,0 | 5 – 9 | До 5 минут |
| Электроплита | 1,0 – 6,0 | 5 – 60 | Зависит от режима работы |
| Микроволновая печь | 1,5 – 2,2 | 7 – 10 | Периодически |
| Электромясорубка | 1,5 – 2,2 | 7 – 10 | Зависит от режима работы |
| Тостер | 0,5 – 1,5 | 2 – 7 | Постоянно |
| Гриль | 1,2 – 2,0 | 7 – 9 | Постоянно |
| Кофемолка | 0,5 – 1,5 | 2 – 8 | Зависит от режима работы |
| Кофеварка | 0,5 – 1,5 | 2 – 8 | Постоянно |
| Электродуховка | 1,0 – 2,0 | 5 – 9 | Зависит от режима работы |
| Посудомоечная машина | 1,0 – 2,0 | 5 – 9 | Максимальный с момента включения до нагрева воды |
| Стиральная машина | 1,2 – 2,0 | 6 – 9 | Максимальный с момента включения до нагрева воды |
| Сушильная машина | 2,0 – 3,0 | 9 – 13 | Постоянно |
| Утюг | 1,2 – 2,0 | 6 – 9 | Периодически |
| Пылесос | 0,8 – 2,0 | 4 – 9 | Зависит от режима работы |
| Обогреватель | 0,5 – 3,0 | 2 – 13 | Зависит от режима работы |
| Фен для волос | 0,5 – 1,5 | 2 – 8 | Зависит от режима работы |
| Кондиционер | 1,0 – 3,0 | 5 – 13 | Зависит от режима работы |
| Стационарный компьютер | 0,3 – 0,8 | 1 – 3 | Зависит от режима работы |
Электроинструмент (дрель, лобзик и т. п.) | 0,5 – 2,5 | 2 – 13 | Зависит от режима работы |
Ток потребляют еще холодильник, осветительные приборы, радиотелефон, зарядные устройства, телевизор в дежурном состоянии. Но в сумме эта мощность составляет не более 100 Вт и при расчетах ее можно не учитывать.
Если Вы включите все имеющиеся в доме электроприборы одновременно, то необходимо будет выбрать сечение провода, способное пропустить ток 160 А. Провод понадобится толщиной в палец! Но такой случай маловероятен. Трудно представить, что кто-то способен одновременно молоть мясо, гладить утюгом, пылесосить и сушить волосы.
Пример расчета. Вы встали утром, включили электрочайник, микроволновую печь, тостер и кофеварку. Потребляемый ток соответственно составит 7 А + 8 А + 3 А + 4 А = 22 А. С учетом включенного освещения, холодильника и в дополнение, например, телевизора, потребляемый ток может достигнуть 25 А.
Выбор сечения медного провода по мощности для сети 220 В
Выбрать сечение провода можно не только по силе тока но и по величине потребляемой мощности.
Для этого нужно составить перечень всех планируемых для подключения к данному участку электропроводки электроприборов, определить, какую мощность потребляет каждый из них по отдельности. Далее сложить полученные данные и воспользоваться нижеприведенной таблицей.
| Таблица выбора сечения и диаметра медного провода по мощности для сети 220 В | |||||||||||||||||
| Мощность электроприбора, кВт (кBA) | 0,1 | 0,3 | 0,5 | 0,7 | 0,9 | 1,0 | 1,2 | 1,5 | 1,8 | 2,0 | 2,5 | 3,0 | 3,5 | 4,0 | 4,5 | 5,0 | 6,0 |
| Стандартное сечение, мм2 | 0,35 | 0,35 | 0,35 | 0,5 | 0,75 | 0,75 | 1,0 | 1,2 | 1,5 | 1,5 | 2,0 | 2,5 | 2,5 | 3,0 | 4,0 | 4,0 | 5,0 |
| Диаметр, мм | 0,67 | 0,67 | 0,67 | 0,5 | 0,98 | 0,98 | 1,13 | 1,24 | 1,38 | 1,38 | 1,6 | 1,78 | 1,78 | 1,95 | 2,26 | 2,26 | 2,52 |
Если имеется несколько электроприборов и для некоторых известен ток потребления, а для других мощность, то нужно определить из таблиц сечение провода для каждого из них, а затем полученные результаты сложить.
Выбор сечения медного провода по мощности для с бортовой сети автомобиля 12 В
Если при подключении к бортовой сети автомобиля дополнительного оборудования известна только его мощность потребления, то определить сечение дополнительной электропроводки можно с помощью ниже приведенной таблицы.
| Таблица выбора сечения и диаметра медного провода по мощности для бортовой сети автомобиля 12 В | ||||||||||||||||
| Мощность электроприбора, ватт (BA) | 10 | 30 | 50 | 80 | 100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1200 |
| Стандартное сечение, мм2 | 0,35 | 0,5 | 0,75 | 1,2 | 1,5 | 3,0 | 4,0 | 6,0 | 8,0 | 8,0 | 10 | 10 | 10 | 16 | 16 | 16 |
| Диаметр, мм | 0,67 | 0,5 | 0,8 | 1,24 | 1,38 | 1,95 | 2,26 | 2,76 | 3,19 | 3,19 | 3,57 | 3,57 | 3,57 | 4,51 | 4,51 | 4,51 |
Выбор сечения провода для подключения электроприборов к трехфазной сети 380 В
При работе электроприборов, например, электродвигателя, подключенных к трехфазной сети, потребляемый ток протекает уже не по двум проводам, а по трем и, следовательно, величина протекающего тока в каждом отдельном проводе несколько меньше.
Это позволяет использовать для подключения электроприборов к трехфазной сети провод меньшего сечения.
Для подключения электроприборов к трехфазной сети напряжением 380 В, например электродвигателя, сечение провода для каждой фазы берется в 1,75 раза меньше, чем для подключения к однофазной сети 220 В.
Внимание
, при выборе сечения провода для подключения электродвигателя по мощности следует учесть, что на шильдике электродвигателя указывается максимальная механическая мощность, которую двигатель может создать на валу, а не потребляемая электрическая мощность. Потребляемая электрическая мощность электродвигателем с, учетом КПД и сos φ приблизительно в два раза больше, чем создаваемая на валу, что необходимо учитывать при выборе сечения провода исходя из мощности двигателя, указанной в табличке.
Например, нужно подключить электродвигатель потребляющий мощность от сети 2,0 кВт. Суммарный ток потребления электродвигателем такой мощности по трем фазам составляет 5,2 А.
По таблице получается, что нужен провод сечением 1,0 мм2, с учетом вышеизложенного 1,0 / 1,75 = 0,5 мм2. Следовательно, для подключения электродвигателя мощностью 2,0 кВт к трехфазной сети 380 В понадобится медный трехжильный кабель с сечением каждой жилы 0,5 мм2.
Гораздо проще выбрать сечение провода для подключения трехфазного двигателя, исходя из величины тока его потребления, который всегда указывается на шильдике. Например, в шильдике приведенном на фотографии, ток потребления двигателя мощностью 0,25 кВт по каждой фазе при напряжении питания 220 В (обмотки двигателя подключены по схеме «треугольник») составляет 1,2 А, а при напряжении 380 В (обмотки двигателя подключены по схеме «звезда») всего 0,7 А. Взяв силу тока, указанную на шильдике, по таблице для выбора сечения провода для квартирной электропроводки выбираем провод сечением 0,35 мм2 при подключении обмоток электродвигателя по схеме «треугольник» или 0,15 мм2 при подключении по схеме «звезда».
Рассеивание тепла при работе кабеля
Проводник не может разогреваться от проходящего тока бесконечно долго.
Одновременно он отдает тепло окружающей среде, количество которого зависит от разности температуры между ними. В определенный момент наступает равновесное состояние и температура проводника устанавливается постоянной.
Важно! При правильно подобранной проводке потери на нагрев снижаются. Следует помнить, что за нерациональный расход электроэнергии (когда провода перегреваются) также приходится платить. С одной стороны плата взимается за лишний расход по счетчику, а с другой — за замену кабеля.
Выбор сечения провода
Для типовой квартиры электрики особенно не задумываются о том, какие сечения проводки выбрать. В большинстве случаев используют такие:
- вводной кабель — 4-6 мм2;
- розетки — 2,5 мм2;
- основное освещение — 1,5 мм2.
Подобная система вполне справляется с нагрузками, если нет мощных электроприборов, к которым порой надо вести отдельное питание.
Отлично подходит для того, найти допустимый ток медного провода, таблица из справочника.
В ней также приведены данные расчета при использовании алюминия.
Основой для выбора проводки является мощность потребителей. Если суммарная мощность в линиях от главного ввода P = 7,4 кВт при U = 220 В, допустимый ток для медных проводов составит по таблице 34 А, а сечение — 6 мм2 (закрытая прокладка).
Определение нагрузочной способности электропроводки 220 В выполненной из алюминиевого провода
В давно построенных домах электропроводка, как правило, выполнена из алюминиевых проводов. Если соединения в распределительных коробках выполнены правильно, срок службы алюминиевой проводки может составлять и сто лет. Ведь алюминий практически не окисляется, и срок службы электропроводки будет определяться только сроком службы пластмассовой изоляции и надежностью контактов в местах присоединения.
В случае подключения дополнительных энергоемких электроприборов в квартире с алюминиевой электропроводкой необходимо определить по сечению или диаметру жил проводов способность ее выдержать дополнительную мощность.
По приведенной ниже таблице это легко сделать.
| Таблица выбора сечения и диаметра алюминиевого провода для предельной нагрузки | |||||||||||||||||
| Диаметр, мм | 1,6 | 1,8 | 2,0 | 2,3 | 2,5 | 2,7 | 3,2 | 3,6 | 4,5 | 5,6 | 6,2 | ||||||
| Сечение провода, мм2 | 2,0 | 2,5 | 3,0 | 4,0 | 5,0 | 6,0 | 8,0 | 10,0 | 16,0 | 25,0 | 35,0 | ||||||
| Максимальный ток при длительной нагрузке, А | 14 | 16 | 18 | 21 | 24 | 26 | 32 | 38 | 55 | 65 | 75 | ||||||
| Максимальная мощность нагрузки, киловатт (BA) | 3,0 | 3,5 | 4,0 | 4,6 | 5,3 | 5,7 | 6,8 | 8,4 | 12,1 | 14,3 | 16,5 | ||||||
Если у Вас проводка в квартире выполнена из алюминиевых проводов и возникла необходимость подключить вновь установленную розетку в распределительной коробке медными проводами, то такое соединение выполняется в соответствии с рекомендациями статьи Соединение алюминиевых проводов.
Кратковременные режимы работы
Максимально допустимый кратковременный ток для медных проводов при режимах работы с длительностью циклов до 10 мин и рабочими периодами между ними не более 4 мин приводится к длительному режиму работы, если сечение не превышает 6 мм2. При сечении выше 6 мм2: Iдоп = In∙0,875/√Тп.в.,
где Тп.в — отношение длительности рабочего периода к продолжительности цикла.
Отключение питания при перегрузках и коротких замыканиях определяется техническими характеристиками применяемых защитных автоматов. Ниже приведена схема небольшого щита управления квартиры. Питание от счетчика поступает на вводной автомат DP MCB мощностью 63 А, который защищает проводку до автоматов отдельных линий мощностью 10 А, 16 А и 20 А.
Важно! Пороги срабатывания автоматов должны быть меньше максимально допустимого тока проводки и выше нагрузочного тока. В таком случае каждая линия будет надежно защищена.
Как правильно подобрать
При выборе подходящего сечения провода для монтажа линии необходимо придерживаться следующих правил:
- чтобы провода не нагревались и служили долго, нагрузка на один квадратный миллиметр сечения должна быть не более 9 ампер;
- по мощности рекомендуется не более 2 кВт;
- нельзя соединять провода разного сечения;
- освещение и розетки лучше монтировать на разные автоматы;
- если их соединяют с одним автоматом, то осветительное и розеточное сечения должно быть одинаковым;
- для водонагревателей и варочных панелей сечение не менее 6 мм²;
- для электрической духовки необходимо сечение не менее 4 мм².
Вам это будет интересно Особенности монтажного провода
К сведению! Кабель сечением более 4 мм² считается повышенной мощности. На каждый электроприбор в щиток устанавливают отдельный автомат и прокладывают автономную линию.
Удлинители для бытовых приборов
На всем протяжении линии исключаются стыки и ответвления, чтобы сохранить ее надежность. Для внутриквартирной разводки используют жесткий провод. Соединения и разветвления производят в зажимных коробках.
Заземляющий контур
Как правильно выбрать вводной провод в квартиру?
Величина номинального тока на кабеле ввода в квартиру зависит от того, сколько подключено потребителей. В таблице приведены необходимые приборы и их мощность.
| Электроприбор | Номинальная мощность, кВт |
| Телевизор | 0,18 |
| Бойлер | 2-6 |
| Холодильник | 0,2-0,3 |
| Духовой шкаф | 2-5 |
| Пылесос | 0,65-1 |
| Электрочайник | 1,2-2 |
| Утюг | 1,7-2,3 |
| Микроволновка | 0,8-2 |
| Компьютер | 0,3-1 |
| Стиральная машина | 2,5-3,5 |
| Система освещения | 0,5 |
| Всего | 12,03-23,78 |
Силу тока по известной мощности можно найти из выражения:
I = P∙Kи/(U∙cos φ), где Kи = 0,75 — коэффициент одновременности.
Для большинства электроприборов, являющихся активной нагрузкой, коэффициент мощности cos φ = 1. У люминесцентных ламп, электродвигателей пылесоса, стиральной машины и др. он меньше 1 и его необходимо учитывать.
Длительно допустимый ток для приборов, приведенных в таблице, составит I = 41 — 81 А. Величина получается довольно внушительной. Всегда следует хорошенько подумать, когда приобретаешь новый электроприбор, потянет ли его квартирная сеть. По таблице для открытой проводки сечение входного провода составит 4-10 мм2. Здесь еще надо учитывать, как квартирная нагрузка повлияет на общедомовую. Возможно, что ЖЭК не позволит подключить столько электроприборов к стояку подъезда, где через распределительные шкафы под каждую фазу и нейтраль проходит шина (медная или алюминиевая). Их просто не потянет электросчетчик, который обычно устанавливается в щите на лестничной площадке. Кроме того, плата за перерасход нормы электроэнергии вырастет до внушительных размеров из-за повышающих коэффициентов.
Если проводку делать для частного дома, то здесь надо учитывать мощность отводящего провода от главной сети. Обычно используемого алюминиевого провода СИП-4 сечением 12 мм2 может и не хватить для большой нагрузки.
Выбор сечения медного провода электропроводки по силе тока
Величина электрического тока обозначается буквой «А
» и измеряется в Амперах. При выборе действует простое правило,
чем сечение провода больше, тем лучше, по этому округляют результат в большую сторону.
| Таблица для выбора сечения и диаметра медного провода в зависимости от силы тока | ||||||||||||||
| Максимальный ток, А | 1,0 | 2,0 | 3,0 | 4,0 | 5,0 | 6,0 | 10,0 | 16,0 | 20,0 | 25,0 | 32,0 | 40,0 | 50,0 | 63,0 |
| Стандартное сечение, мм2 | 0,35 | 0,35 | 0,50 | 0,75 | 1,0 | 1,2 | 2,0 | 2,5 | 3,0 | 4,0 | 5,0 | 6,0 | 8,0 | 10,0 |
| Диаметр, мм | 0,67 | 0,67 | 0,80 | 0,98 | 1,1 | 1,2 | 1,6 | 1,8 | 2,0 | 2,3 | 2,5 | 2,7 | 3,2 | 3,6 |
Приведенные мною данные в таблице основаны на личном опыте и гарантируют надежную работу электропроводки при самых неблагоприятных условиях ее прокладки и эксплуатации.
При выборе сечения провода по величине тока не имеет значение, переменный это ток или постоянный. Не имеют значения также величина и частота напряжения в электропроводке, это может быть бортовая сеть автомобиля постоянного тока на 12 В или 24 В, летательного аппарата на 115 В частотой 400 Гц, электропроводка 220 В или 380 В частотой 50 Гц, высоковольтная линия электропередачи на 10000 В.
Если неизвестен ток потребления электроприбором, но известны напряжение питания и мощность, то рассчитать ток можно с помощью приведенного ниже онлайн калькулятора.
| Онлайн калькулятор для определения силы тока по потребляемой мощности | |
| Потребляемая мощность, Вт: | |
| Напряжение питания, В: | |
Следует отметить, что на частотах более 100 Гц в проводах при протекании электрического тока начинает проявляться скин-эффект, заключающийся в том, что с увеличением частоты ток начинает «прижиматься» к внешней поверхности провода и фактическое сечение провода уменьшается.
Поэтому выбор сечения провода для высокочастотных цепей выполняется по другим законам.
Выбор проводки для отдельных групп потребителей
После того как выбран кабель для подключения к сети и для него подобран защищающий от перегрузок и коротких замыканий автомат ввода, необходимо подобрать провода для каждой группы потребителей.
Нагрузка разделяется на осветительную и силовую. Самым мощным потребителем в доме является кухня, где устанавливаются электроплита, стиральная и посудомоечная машины, холодильник, микроволновка и другие электроприборы.
Для каждой розетки выбираются провода на 2,5 мм2. По таблице для скрытой проводки он пропустит 21 А. Схема снабжения обычно радиальная — от распределительной коробки. Поэтому к коробке должны подходить провода на 4 мм2. Если розетки соединены шлейфом, следует учитывать, что сечению 2,5 мм2 соответствует мощность 4,6 кВт. Поэтому суммарная нагрузка на них не должна ее превышать. Здесь есть один недостаток: при выходе из строя одной розетки, остальные также могут оказаться неработоспособными.
На бойлер, электроплиту, кондиционер и другие мощные нагрузки целесообразно подключать отдельный провод с автоматом. В ванную комнату также делается отдельный ввод с автоматом и УЗО.
На освещение идет провод на 1,5 мм2. Сейчас многие применяют основное и дополнительное освещение, где может потребоваться большее сечение.
О выборе марки кабеля для домашней электропроводки
Делать квартирную электропроводку из алюминиевых проводов на первый взгляд кажется дешевле, но эксплуатационные расходы из-за низкой надежности контактов со временем многократно превысят затраты на электропроводку из меди. Рекомендую делать проводку исключительно из медных проводов! Алюминиевые провода незаменимы при прокладке воздушной электропроводки, так как они легкие и дешевые и при правильном соединении служат надежно продолжительное время.
А какой провод лучше использовать при монтаже электропроводки, одножильный или многожильный? С точки зрения способности проводить ток на единицу сечения и монтажа, одножильный лучше.
Так что для домашней электропроводки нужно использовать только одножильный провод. Многожильный допускает многократные изгибы, и чем тоньше в нем проводники, тем он более гибкий и долговечнее. Поэтому многожильный провод применяют для подключения к электросети нестационарных электроприборов, таких как электрофен, электробритва, электроутюг и все остальных.
После принятия решения по сечению провода встает вопрос о марке кабеля для электропроводки. Тут выбор не велик и представлен всего несколькими марками кабелей: ПУНП, ВВГнг и NYM.
Кабель ПУНП с 1990 года, в соответствии с решением Главгосэнергонадзора «О запрете применения проводов типа АПВН, ППБН, ПЕН, ПУНП и др., выпускаемых по ТУ 16-505. 610-74 вместо проводов АПВ, АППВ, ПВ и ППВ по ГОСТ 6323-79*» к применению запрещен.
Кабель ВВГ и ВВГнг – медные провода в двойной поливинилхлоридной изоляции, плоской формы. Предназначен для работы при температуре окружающей среды от −50°С до +50°С, для выполнения проводки внутри зданий, на открытом воздухе, в земле при прокладке в тубах.
Срок службы до 30 лет. Буквы «нг» в обозначении марки говорят о негорючести изоляции провода. Выпускаются двух-, трех- и четырехжильные с сечением жил от 1,5 до 35,0 мм2. Если в обозначении кабеля перед ВВГ стоит буква А (АВВГ), то жилы в проводе алюминиевые.
Кабель NYM (его российский аналог – кабель ВВГ), с медными жилами, круглой формы, с негорючей изоляцией, соответствует немецкому стандарту VDE 0250. Технические характеристики и область применения, практически одинаковые с кабелем ВВГ. Выпускаются двух-, трех- и четырехжильные с сечением жил от 1,5 до 4,0 мм2.
Как видите, выбор для прокладки электропроводки не велик и определяется в зависимости от того, какой формы кабель более подходит для монтажа, круглой или плоской. Кабель круглой формы удобнее прокладывается через стены, особенно если делается ввод с улицы в помещение. Понадобится просверлить отверстие чуть больше диаметра кабеля, а при большей толщине стены это становится актуальным. Для внутренней проводки удобнее применять плоский кабель ВВГ.
При прокладке квартирной электропроводки, как правило, возникает вопрос и о выборе автоматического выключателя, или, как его часто называют, автомата. Этот вопрос и о выборе счетчика, УЗО, дифференциального автомата подробно освещен в статье сайта «Об электрическом счетчике, УЗО и автоматах защиты».
Как рассчитать трехфазную проводку?
На расчет допустимого сечения кабеля влияет тип сети. Если мощность потребления одинакова, допустимые токовые нагрузки на жилы кабеля для трехфазной сети будут меньше, чем для однофазной.
Для питания трехжильного кабеля при U = 380 В применяется формула:
I = P/(√3∙U∙cos φ).
Коэффициент мощности можно найти в характеристиках электроприборов или он равен 1, если нагрузка активная. Максимально допустимый ток для медных проводов, а также алюминиевых при трехфазном напряжении указывается в таблицах.
Если Вы уже зарегестрированны, вводите данные для входа!
Предыдущая статья Следующая статья
Мощность техники и сечение провода
Здравствуйте!
Наслышан о некоторых затруднениях, возникающих при выборе техники и её подключении (какая розетка необходима для духовки, варочной панели или стиральной машины).
Для того чтобы Вы могли быстро и просто это решить, в качестве доброго совета предлагаю Вам ознакомится с представленными ниже таблицами.
| Виды техники | Входит в комплект | Что ещё необходимо |
| Зависимый комплект: эл. панель, духовой шкаф | клеммы | кабель, подведённый от автомата, с запасом не менее 1 метра (для подсоединения к клеммам) |
| Эл. панель (независимая) | клеммы | кабель, подведённый от автомата, с запасом не менее 1 метра (для подсоединения к клеммам) |
| Эл. духовой шкаф (независимый) | кабель, вилкой может не комплектоваться | евророзетка |
| Газовая панель | кабель и вилка для электроподжига | газовый шланг, евророзетка |
| Газовый духовой шкаф | кабель и вилка для электроподжига | газовый шланг, евророзетка |
| Стиральная машина | кабель, вилка, шланги около 1300мм. (слив, залив) | для подключения к воде вывод ¾ или проходной кран, евророзетка |
| Посудомоечная машина | кабель, вилка, шланги около 1300мм. (слив, залив) | для подключения к воде вывод ¾ или проходной кран, евророзетка |
| Холодильник, винный шкаф | кабель, вилка | евророзетка |
| Вытяжка | кабель, вилкой может не комплектоваться | гофрированная труба (не менее 1 метра) или короб ПВХ, евророзетка |
| Кофемашина, пароварка, свч-печь | кабель, вилка | евророзетка |
Электрическое подключение при напряжении 220В/380В
| Виды техники | Максимальная потребляемая мощность | Розетка | Сечение кабель | Автомат+ УЗО⃰ в щите | |
| Однофазное подключение | Трехфазное подключение | ||||
Зависимый комплект: эл. панель, духовой шкаф | около 11 Квт (9) | Рассчитанная на потребляемую мощность комплекта | 6мм² (ПВС 3*6) (32-42) | 4мм² (ПВС 5*4) (25)*3 | отдельный не менее 25А (только 380В) |
| Эл. панель (независимая) | 6-15 Квт (7) | Рассчитанная на потребляемую мощность панели | до 9 Квт/4мм² 9-11 Квт/6мм² 11-15Квт/10мм² (ПВС 4,6,10*3) | до 15 Квт/ 4мм² (ПВС 4*5) | отдельный не менее 25А |
| Эл. духовой шкаф (независимый) | около 3,5 – 6 Квт | евророзетка | 2,5мм² | не менее 16А | |
| Газовая панель | евророзетка | 1,5мм² | 16А | ||
| Газовый духовой шкаф | евророзетка | 1,5мм² | 16А | ||
| Стиральная машина | 2,5 Квт | евророзетка | 2,5мм² | отдельный не менее 16А | |
| Посудомоечная машина | 2 Квт | евророзетка | 2,5мм² | отдельный не менее 16А | |
| Холодильник, винный шкаф | менее 1Квт | евророзетка | 1,5мм² | 16А | |
| Вытяжка | менее 1Квт | евророзетка | 1,5мм² | 16А | |
| Кофемашина, пароварка | до 2 Квт | евророзетка | 1,5мм² | 16А | |
⃰ Устройство защитного отключения
Электрическое подключение при напряжении 220В/380В
| Виды техники | Максимальная потребляемая мощность | Розетка | Сечение кабель | Автомат+ УЗО⃰ в щите | |
| Однофазное подключение | Трехфазное подключение | ||||
Зависимый комплект: эл. панель, духовой шкаф | около 9.5Квт | Рассчитанная на потребляемую мощность комплекта | 6мм² (ПВС 3*3-4) (32-42) | 4мм² (ПВС 5*2.5-3) (25)*3 | отдельный не менее 25А (только 380В) |
| Эл. панель (независимая) | 7-8 Квт (7) | Рассчитанная на потребляемую мощность панели | до 8 Квт/3.5-4мм² (ПВС 3*3-4) | до 15 Квт/ 4мм² (ПВС 5*2-2.5) | отдельный не менее 25А |
| Эл. духовой шкаф (независимый) | около 2-3 Квт | евророзетка | 2-2,5мм² | не менее 16А | |
| Газовая панель | евророзетка | 0.75-1.5мм² | 16А | ||
| Газовый духовой шкаф | евророзетка | 0.75-1,5мм² | 16А | ||
| Стиральная машина | 2,5-7(с сушкой) Квт | евророзетка | 1.5-2,5мм²(3-4 мм²) | отдельный не менее 16А-(32) | |
| Посудомоечная машина | 2 Квт | евророзетка | 1. 5-2,5мм² | отдельный не менее 10-16А | |
| Холодильник, винный шкаф | менее 1Квт | евророзетка | 1,5мм² | 16А | |
| Вытяжка | менее 1Квт | евророзетка | 0.75-1,5мм² | 6-16А | |
| Кофемашина, пароварка | до 2 Квт | евророзетка | 1,5-2.5мм² | 16А | |
Выбирая провод, в первую очередь следует обратить внимание на номинальное напряжение, которое не должно быть меньше чем в сети. Во вторую очередь следует обратить внимание на материал жил. Медный провод имеет большую гибкость по сравнению с алюминиевым проводом, и его можно паять. Алюминиевые провода нельзя прокладывать по сгораемым материалам.
Также следует обратить внимание на сечение жил, которое должно соответствовать нагрузке в амперах. Определить силу тока в амперах можно разделив мощность (в ваттах) всех подключаемых устройств на напряжение в сети.
Например, мощность всех устройств 4,5 кВт, напряжение 220 V, это 24,5 ампера. Найдем по таблице нужное сечение кабеля. Это будет медный провод с сечением 2 мм2 или алюминиевый провод с сечением 3 мм2. Выбирая провод нужного вам сечения, учитывайте, легко ли его будет подключать к электро-устройствам. Изоляция провода должна соответствовать условиям прокладки.
| Проложенные открыто | ||||||
| S | Медные жилы | Алюминиевые жилы | ||||
| мм2 | Ток | Мощность кВт | Ток | Мощность кВт | ||
| А | 220 В | 380 В | А | 220 В | 380 В | |
| 0,5 | 11 | 2,4 | ||||
| 0,75 | 15 | 3,3 | ||||
| 1 | 17 | 3,7 | 6,4 | |||
| 1,5 | 23 | 5 | 8,7 | |||
| 2 | 26 | 5,7 | 9,8 | 21 | 4,6 | 7,9 |
| 2,5 | 30 | 6,6 | 11 | 24 | 5,2 | 9,1 |
| 4 | 41 | 9 | 15 | 32 | 7 | 12 |
| 6 | 50 | 11 | 19 | 39 | 8,5 | 14 |
| 10 | 80 | 17 | 30 | 60 | 13 | 22 |
| 16 | 100 | 22 | 38 | 75 | 16 | 28 |
| 25 | 140 | 30 | 53 | 105 | 23 | 39 |
| 35 | 170 | 37 | 64 | 130 | 28 | 49 |
| Проложенные в трубе | ||||||
| S | Медные жилы | Алюминиевые жилы | ||||
| мм2 | Ток | Мощность кВт | Ток | Мощность кВт | ||
| А | 220 В | 380 В | А | 220 В | 380 В | |
| 0,5 | ||||||
| 0,75 | ||||||
| 1 | 14 | 3 | 5,3 | |||
| 1,5 | 15 | 3,3 | 5,7 | |||
| 2 | 19 | 4,1 | 7,2 | 14 | 3 | 5,3 |
| 2,5 | 21 | 4,6 | 7,9 | 16 | 3,5 | 6 |
| 4 | 27 | 5,9 | 10 | 21 | 4,6 | 7,9 |
| 6 | 34 | 7,4 | 12 | 26 | 5,7 | 9,8 |
| 10 | 50 | 11 | 19 | 38 | 8,3 | 14 |
| 16 | 80 | 17 | 30 | 55 | 12 | 20 |
| 25 | 100 | 22 | 38 | 65 | 14 | 24 |
| 35 | 135 | 29 | 51 | 75 | 16 | 28 |
Маркировка проводов.
1 -я буква характеризует материал токопроводящей жилы: алюминий — А, медь — буква опускается.
2-я буква обозначает: П — провод.
3-я буква обозначает материал изоляции: В — оболочка из поливинилхлоридного пластиката, П — оболочка полиэтиленовая, Р — оболочка резиновая, Н — оболочка наиритовая. В марках проводов и шнуров могут также присутствовать буквы, характеризующие другие элементы конструкции: О — оплетка, Т — для прокладки в трубах, П — плоский, Ф -т металлическая фальцованная оболочка, Г — повышенная гибкость, И — повышенные защитные свойства, Р — оплетка из хлопчатобумажной пряжи, пропитанная противогнилостным составом, и т. д. Например: ПВ — медный провод с поливинилхлоридной изоляцией.
ПВ
Установочные провода ПВ-1, ПВ-3, ПВ-4 предназначены для подачи питания на электрические приборы и оборудование, а также для стационарной прокладки осветительных электросетей. ПВ-1 выпускается с одно-проволочной токопроводящей медной жилой, ПВ-3, ПВ-4 — со скрученными жилами из медной проволоки.
Сечение проводов составляет 0,5-10 мм2. Провода имеют окрашенную ПВХ изоляцию. Применяются в цепях переменного с номинальным напряжением не более 450 В с частотой 400 Гц и в цепях постоянного тока с напряжением до 1000 В. Рабочая температура ограничена диапазоном -50…+70 °С.
ПВС
Установочный провод ПВС предназначен для подключения электрических приборов и оборудования. Число жил может быть равным 2, 3, 4 или 5. Токопроводящая жила из мягкой медной проволоки имеет сечение 0,75-2,5 мм2. Выпускается со скрученными жилами в ПВХ-изоляции и такой же оболочке.
Применяется в электросетях с номинальным напряжением, не превышающим 380 В. Провод рассчитан на максимальное напряжение 4000 В, с частотой 50 Гц, приложенное в течение 1 мин. Рабочая температура — в диапазоне -40…+70 °С.
ПУНП
Установочный провод ПУНП предназначен для прокладки стационарных осветительных сетей. Число жил может быть равным 2,3 или 4. Жилы имеют сечение 1,0-6,0 мм2. Токопроводящая жила из мягкой медной проволоки имеет пластмассовую изоляцию в ПВХ-оболочке.
Применяется в электросетях с номинальным напряжением не более 250 В с частотой 50 Гц. Провод рассчитан на максимальное напряжение 1500 В с частотой 50 Гц в течение 1 мин.
ВВГ
Силовые кабели марки ВВГ и ВВГнг предназначены для передачи электрической энергии в стационарных установках переменного тока. Жилы изготовлены из мягкой медной проволоки. Число жил может составлять 1-4. Сечение токопроводящих жил: 1,5-35,0 мм2. Кабели выпускаются с изоляционной оболочкой из поливинилхлоридного (ПВХ) пластиката. Кабели ВВГнг обладают пониженной горючестью. Применяются с номинальным напряжением не более 660 В и частотой 50 Гц.
Силовой кабель марки NYM предназначен для промышленного и бытового стационарного монтажа внутри помещений и на открытом воздухе. Провода кабеля имеют одно-проволочную медную жилу сечением 1,5-4,0 мм2, изолированную ПВХ-пластикатом. Наружная оболочка, не поддерживающая горения, выполнена также из ПВХ-пластиката светло-серого цвета.
Вот, вроде бы главное, что желательно понимать при выборе техники и проводов к ним ))
Предыдущая статья Следующая статья
Выбор сечения кабеля
Сечение токопроводящей жилы, кв. мм | Медные жилы, проводов и кабелей | |||
| Напряжение, 220 В | Напряжение, 380 В | |||
| ток, А | мощность, кВт | ток, А | мощность, кВт | |
| Сечение токопро водящей жилы, кв.мм | Алюминивые жилы, проводов и кабелей | |||
| Напряжение, 220 В | Напряжение, 380 В | |||
| ток, А | мощность, кВт | ток, А | мощность, кВт | |
| В расчете применялись: данные таблиц ПУЭ; формулы активной мощности для однофазной и трехфазной симметричной нагрузки | ||||
Силовые кабели ГОСТ 31996—2012
Расчет сечения кабеля по мощности производится в соответствии с таблицами нормативного документа ГОСТ 31996—2012 «Кабели силовые с пластмассовой изоляцией». При этом сечение указывается с запасом по току во избежания нагрева и возгорания провода, работающего на максимальном токе.
А также я ввел коэффициент 10%, т.е. к максимальному току добавляется еще 10% для спокойной работы кабеля
Провод для заземления какого сечения, качества и вида выбрать для квартиры и дома.
Содержание статьи
Никто не застрахован от случайных ударов током при выходе оборудования из строя, перепадах напряжения или по некоторым менее распространенным причинам. Эффективный и недорогой способ обезопасить от удара током себя и своих близких (работников и подчиненных, если мы говорим о рабочем оборудовании) — заземление. Но сначала кратко вспомним физику его действия и назначение.
Для чего используется заземление и как работает?
Любой электрик, даже первокурсник, расскажет Вам, что заземлением называют специально созданное соединение рабочего электрического оборудования (точки или узла сети) с некоторым заземляющим устройством.
Шина заземления.
Последним могут выступать как специально смонтированные конструкции и приборы, так и грунт.
И то, и другое одинаково эффективно, но используется в различных случаях.
Заземляющее устройство и рабочие кабели выбираются в зависимости от назначения заземления. Основных видов всего пара:
- рабочее (или функциональное),
- защитное.
Функциональным называют процесс в том случае, когда он необходим непосредственно для правильной и исправной работы оборудования.
Защитным, в свою очередь, является заземление, приводящее к безопасной для человека работе приборов. Непосредственно используется этот вид не постоянно (в отличии от предыдущего), а только в ситуациях поломок, выхода из строя или при попадании в прибор молнии.
Заметим, что нередко защитное заземление используется для уменьшения количества электромагнитных помех.
В квартирах и домах проводится именно защитное заземление. Для бытовых целей обычно используется недорогой заземляющий проводник — одножильный кабель или часть многожильного. Основной составляющей провода всегда остается медь, а вот сечение варьируется.
Основной вопрос, который волнует домашних мастеров и неопытных электриков — провод для заземления какого сечения должен быть? Попробуем ответить.
Подбираем кабель для заземления.
Прежде, чем выбирать провод заземления, необходимо определиться с несколькими другими основополагающими вопросами.
Проводить заземление самостоятельно приходится владельцам частных домов или загородных коттеджей, а также старых квартир, постройки ранее 1998 года. Современные дома уже обладают готовой системой заземления, в отличии от всех старых. Для правильного подбора сечения, необходимо выяснить, какая система существует в доме.
Основных, согласно Правилам Устройства Электроустановок (далее ПУЭ), всего четыре:
- TN-S — осуществлено заземление с помощью отдельного провода и нейтрали, в системе переменного тока;
- TN-C — кабели «ноль» и «земля» объединяются в один провод, нейтраль отдельно, наиболее распространено в домах прошлого века;
- TT — прямое защитное заземление, установленное на электрооборудование;
- IT — работа с корпусом устройства через сопротивление или полной изоляцией всех токопроводящих кабелей.
Непосредственно на схеме заземления Вы должны обнаружить одну из маркировок:
- PE — «заземление»,
- PEN — «ноль» и «земля» в одном кабеле.
Следующим немаловажным фактором выбора, который поможет определиться с правильным сечением проводника, является тип заземления. Стационарное или переносное — в зависимости от предназначения. Для обычного бытового заземления достаточного и стационарного типа, который в свою очередь, допускает как многопролочные, так и однопроволочные многожильные кабели.
Провод должен быть выполнен в желто-зелёном цвете изоляции, согласно ПУЭ.
Когда определились с типом, материалом кабеля и видом системы, переходим к основному шагу — подбору сечения кабеля.
Как правильно выбрать сечение кабеля заземления?
Для заземления могут использоваться как естественные заземлители, так и искусственные. Правила подбора сечения для них существенно отличаются.
Искусственные строго обязательны для сетей свыше 1 кВт, в остальных случаях разрешается использование естественных.
Искусственный элемент должен быть произведен из меди, стали или оцинкованных изделий. Сечение подбирается согласно таблице все в том же ПУЭ.
| Материал | Профиль сечения | Диаметр, мм | Площадь поперечного сечения, мм | Толщина стенки, мм |
| Черная сталь | Круглый для вертикальныхдля горизонтальныхПрямоугольныйУгловойТрубный | 16 10 — — 32 | — — 100 100 — | — — 4 4 3,5 |
| Оцинкованная сталь | Круглый для вертикальных для горизонтальных Прямоугольный Трубный | 12 10 — 25 | — — 75 — | — — 3 2 |
| Медь | Круглый Прямоугольный Трубный Канат многопроволочный | 12 — 20 1,8 | — 50 — 35 | — 2 2 — |
Для сечения проводников заземления есть простое правило и своя таблица.
Проводник должен иметь сечение, равное сечению фазного провода, если проводник менее 16 кв. мм. Для остальных случаев сечение определяется таблицей.
| Сечение фазных проводников, кв. мм | Наименьшее сечение защищенных проводников, кв. мм |
| S≤16 | S |
| 16<S≤35 | 16 |
| S>35 | S/2 |
Отметим еще один немаловажный факт. Для систем TN-C и TN-C-S минимальным принимается сечение в 10 кв. мм, если проводник медный, и не менее 16 кв. мм, если алюминиевый.
Наличие системы типа TN-C-S легко определить по пятижильному кабелю в щитке — это три «фазовых» провода, «ноль» и «земля». Подходит только для распределительных устройств.
В обычной квартире, оснащенной всем необходимым оборудованием, достаточно использовать заземление одножильным проводом ПуГВ с желто-зеленой изоляцией.
Теперь, когда Вы научились выбирать сечение провода для заземления, самое время поговорить о наиболее популярных кабелях и их характеристиках.
Основные марки проводов для заземления.
Кабель для заземления.
Кабель NYM
Жилы, а точнее их оболочка, окрашены в соответствии со стандартами ПУЭ, внутри медные жилы. Имеет дополнительную промежуточную оболочку, что повышает уровень безопасности даже при длительном использовании кабеля. Прост в обращении и установке, подходит для напряжения до 660 Вольт с частотой в 50 герц.
Кабель ВВг
Жилы с медной проволокой первого и второго класса скрутки имеют характерную окраску, при этом «ноль» — голубой, а «земля» — желто-зеленая. Изоляция и внешняя оболочка выполняются из поливинилхлорида, благодаря чему сам кабель препятствует горению.
Провод ПВ-6
Медный, многопроволочный в оболочке из прозрачного ПВХ. Токопроводящая жила отлично видна под такой оболочкой, благодаря чему следить за целостностью всей длины провода не составляет труда. Очень гибкий, без проблем может быть подвержен температурам в диапазоне от -40 до +55 градусов Цельсия.
Провод ESUY
Стандартное применение — при защите от короткого замыкания системы. Выдерживает огромные нагрузки, встречается в работе на железных дорогах, в распредблоках. Стойкий к температурам и сгибаниям, имеет защиту от физического и химического воздействия.
Провод ПВ-3
Множество тонких мягких нитей медной проволоки сплетены под единственным слоем поливиниллхлорида. Выпуск возможен в одиннадцати цветовых решениях, но для заземления традиционно используется желто-зеленый вариант.
Особенность оболочки — повышенная ломкость в условиях неправильного производства или хранения. Обратите внимание на свежий срез: не должно присутствовать никаких разрывов. В противном случае кабель использовать не рекомендуется.
Как все это использовать? Для заземления обычной среднестатистической квартиры одинаково подойдёт как многожильный ВВГ, так и однопроволочный NYM. Иногда, в целях экономии используется провод ППВ, без характерной окраски. Это чревато проблемами при ремонте или замене проводки в квартире.
Нередко для квартир используются немецкие ESUY, гибкие одножильные провода.
Как видите, понять, какой провод нужен для заземления — задача достаточно сложная, но выполнимая. Достаточно внимательно разобраться в вопросе и ознакомиться с несколькими положениями из правил устройства электроустановок.
гальванизированный шестиугольником кабель вытягивая устройство с веревочкой
провода закрутки 6 квадратов анти-веревочка стального провода шестиугольника анти- переплетенная анти- гальванизированная гальванизированная с 12 нитями
Suntech Power — профессиональный производитель инструментов и оборудования для натягивания линий электропередачи в Нинбо, Китай.
Такие как блоки для натяжения проводов, роликовые канаты, подъемные приспособления, блоки шкивов, зажимы для проводов, стойка для кабельных катушек, опоры для катушек, смотровые тележки, гидравлические натяжные устройства для съемников, компрессоры для проводов, лебедка для протягивания кабеля, стальной трос с защитой от скручивания и т.
Д.
Краткие сведения: Шестигранный трос с защитой от скручивания Оцинкованный стальной трос с 12 нитями
1.Принадлежности для натягивания линии передачи
2. Трос из оцинкованной стали с защитой от скручивания 6 квадратов 12 нитей
3. Нормальный диаметр: 20 мм
4. Разрывная нагрузка: 250 кН
5. Имеющийся размер: 9 ~ 30 мм
6. Длина: 1000 м
7. Диаметр барабана: 1400 мм
Трос с защитой от скручивания Технические характеристики
Мы используем стальной трос высокого качества для плетения стального троса, предотвращающего скручивание. Он используется для протягивания проводника в воздушной линии электропередачи.
| Модель | Конструкция | Номинал Диаметр (мм) | Одноместный пачка Диаметр (мм) | Ссылка Масса (кг / 100 м) | Нарушение Сила (кН) | Стандартный Длина (м) |
| HL9-12 × 19 Вт | Шестигранник с 12 нитями | 9 | 2. 0 | 26,69 | 55,0 | 1000 |
| HL11-12 × 19 Вт | Шестигранник с 12 нитями | 11 | 2,5 | 45,73 | 80,5 | 1000 |
| HL13-12 × 19 Вт | Шестигранник с 12 нитями | 13 | 3,0 | 57.96 | 120,0 | 1000 |
| HL16-12 × 19 Вт | Шестигранник с 12 нитями | 16 | 3.5 | 82,80 | 158,0 | 1000 |
| HL18-12 × 19 Вт | Шестигранник с 12 нитями | 18 | 4,0 | 103,82 | 210,0 | 1000 |
| HL20-12 × T25Fi | Шестигранник с 12 нитями | 20 | 4,5 | 129,62 | 250,0 | 800 |
| HL22-12 × T25Fi | Шестигранник с 12 нитями | 22 | 4.8 | 147,88 | 320,0 | 800 |
| HL24-12 × T25Fi | Шестигранник с 12 нитями | 24 | 5,0-5,2 | 160,23 | 360,0 | 800 |
| HL26-12 × T25Fi | Шестигранник с 12 нитями | 26 | 5,5-5,6 | 193,71 | 420,0 | 700 |
| HL28-12 × T29Fi | Шестигранник с 12 нитями | 28 | 6. 0 | 230,50 | 480,0 | 500 |
| HL30-12 × T29Fi | Шестигранник с 12 нитями | 30 | 6,5 | 272,04 | 540,0 | 500 |
| HL20-18 × 19 Вт | Шестиугольник с 18 нитями | 20 | 4,0 | 159.80 | 300,0 | 800 |
| HL22-18 × T25Fi | Шестиугольник с 18 нитями | 22 | 4.2 | 189.80 | 389,0 | 800 |
| HL24-18 × T25Fi | Шестиугольник с 18 нитями | 24 | 4,8 | 216,20 | 440,0 | 800 |
| HL26-18 × T25Fi | Шестиугольник с 18 нитями | 26 | 5,2 | 276.80 | 480,0 | 700 |
| HL28-18 × T29Fi | Шестиугольник с 18 нитями | 28 | 5.4 | 301.20 | 580,0 | 500 |
| HL30-18 × T29Fi | Шестиугольник с 18 нитями | 30 | 5,6 | 361. 60 | 658,0 | 500 |
| HL32-18 × T29Fi | Шестиугольник с 18 нитями | 32 | 6.0 | 423,00 | 780,0 | 500 |
Приложение
Шестигранный 12-прядный оцинкованный стальной трос с защитой от скручивания Пилотный трос применяется для механических растягивающих и растягивающих проводов.
Плетеный трос с защитой от скручивания из высокопрочной стали, оцинкованной методом горячего цинкования, качественный воздух, обработанный по специальному процессу специальной тканой канатной линии. Он обладает высокой прочностью, хорошей гибкостью, устойчивостью к коррозии, не боится золотого крючка, его трудно связывать, долгий срок службы и так далее. Натяжение, приложенное к строительству линий электропередачи, подъемного оборудования с балансирным валом и хвостового троса шахты, порта и другого крупного подъемного крана, трос не вращается в необходимом месте.
гальванизированный шестиугольником кабель вытягивая прибор с веревочкой
пилотного провода закрутки 6 квадратов анти-Веревочка пилотного провода шестиугольника анти- переплетенная гальванизировала стальную пилотную с 12 прядями
Suntech Power — профессиональный производитель инструментов и оборудования для натягивания линий электропередачи в Нинбо, Китай.
Такие как блоки для натяжения проводов, роликовые канаты, подъемные приспособления, блоки шкивов, зажимы для проводов, стойка для кабельных катушек, опоры для катушек, смотровые тележки, гидравлические натяжные устройства для съемников, компрессоры для проводов, лебедка для протягивания кабеля, стальной трос с защитой от скручивания и т. Д.
Краткие сведения: Шестигранный трос с защитой от скручивания Оцинкованный стальной трос с 12 нитями
1.Принадлежности для натягивания линии передачи
2. Трос из оцинкованной стали с защитой от скручивания 6 квадратов 12 нитей
3. Нормальный диаметр: 20 мм
4. Разрывная нагрузка: 250 кН
5. Имеющийся размер: 9 ~ 30 мм
6. Длина: 1000 м
7. Диаметр барабана: 1400 мм
Трос с защитой от скручивания Технические характеристики
Мы используем стальной трос высокого качества для плетения стального троса, предотвращающего скручивание. Он используется для протягивания проводника в воздушной линии электропередачи.
| Модель | Конструкция | Номинал Диаметр (мм) | Одноместный пачка Диаметр (мм) | Ссылка Масса (кг / 100 м) | Нарушение Сила (кН) | Стандартный Длина (м) |
| HL9-12 × 19 Вт | Шестигранник с 12 нитями | 9 | 2. 0 | 26,69 | 55,0 | 1000 |
| HL11-12 × 19 Вт | Шестигранник с 12 нитями | 11 | 2,5 | 45,73 | 80,5 | 1000 |
| HL13-12 × 19 Вт | Шестигранник с 12 нитями | 13 | 3,0 | 57.96 | 120,0 | 1000 |
| HL16-12 × 19 Вт | Шестигранник с 12 нитями | 16 | 3.5 | 82,80 | 158,0 | 1000 |
| HL18-12 × 19 Вт | Шестигранник с 12 нитями | 18 | 4,0 | 103,82 | 210,0 | 1000 |
| HL20-12 × T25Fi | Шестигранник с 12 нитями | 20 | 4,5 | 129,62 | 250,0 | 800 |
| HL22-12 × T25Fi | Шестигранник с 12 нитями | 22 | 4.8 | 147,88 | 320,0 | 800 |
| HL24-12 × T25Fi | Шестигранник с 12 нитями | 24 | 5,0-5,2 | 160,23 | 360,0 | 800 |
| HL26-12 × T25Fi | Шестигранник с 12 нитями | 26 | 5,5-5,6 | 193,71 | 420,0 | 700 |
| HL28-12 × T29Fi | Шестигранник с 12 нитями | 28 | 6. 0 | 230,50 | 480,0 | 500 |
| HL30-12 × T29Fi | Шестигранник с 12 нитями | 30 | 6,5 | 272,04 | 540,0 | 500 |
| HL20-18 × 19 Вт | Шестиугольник с 18 нитями | 20 | 4,0 | 159.80 | 300,0 | 800 |
| HL22-18 × T25Fi | Шестиугольник с 18 нитями | 22 | 4.2 | 189.80 | 389,0 | 800 |
| HL24-18 × T25Fi | Шестиугольник с 18 нитями | 24 | 4,8 | 216,20 | 440,0 | 800 |
| HL26-18 × T25Fi | Шестиугольник с 18 нитями | 26 | 5,2 | 276.80 | 480,0 | 700 |
| HL28-18 × T29Fi | Шестиугольник с 18 нитями | 28 | 5.4 | 301.20 | 580,0 | 500 |
| HL30-18 × T29Fi | Шестиугольник с 18 нитями | 30 | 5,6 | 361. 60 | 658,0 | 500 |
| HL32-18 × T29Fi | Шестиугольник с 18 нитями | 32 | 6.0 | 423,00 | 780,0 | 500 |
Приложение
Шестигранный 12-прядный оцинкованный стальной трос с защитой от скручивания Пилотный трос применяется для механических растягивающих и растягивающих проводов.
Плетеный трос с защитой от скручивания из высокопрочной стали, оцинкованной методом горячего цинкования, качественный воздух, обработанный по специальному процессу специальной тканой канатной линии. Он обладает высокой прочностью, хорошей гибкостью, устойчивостью к коррозии, не боится золотого крючка, его трудно связывать, долгий срок службы и так далее. Натяжение, приложенное к строительству линий электропередачи, подъемного оборудования с балансирным валом и хвостового троса шахты, порта и другого крупного подъемного крана, трос не вращается в необходимом месте.
Кабельные стяжки Деловые и промышленные Зажимы, стяжки и шнуры 100 Крепление для кабельных стяжек 0,75 дюйма 20 мм Черные квадраты Samll Клейкое крепление
Кабельные стяжки Деловые и промышленные зажимы, стяжки и шнуры 100 Крепление для кабельных стяжек 0,75 дюйма 20 мм Клейкое крепление для черных квадратов Samll Наш держатель для проволочных стяжек отлично подходит для направления шнуров по нижней стороне столов и столов, а также может использоваться вдоль стен или другая плоская поверхность, просто приклейте эти кабельные стяжки к месту, которое вы хотите использовать (убедитесь, что поверхность чистая, плоская и сухая), подождите 15 секунд или около того, чтобы максимизировать адгезию ленты, ВЗАИМНОЕ ПРИМЕНЕНИЕ — Это крепление для стяжки на молнии Основание можно использовать в помещении или на открытом воздухе, например, в помещении, доступная доставка, отличные бренды, отличное соотношение цены и качества, новые стили каждую неделю, специальный магазин со скидками, ежедневная доставка по фиксированной ставке.
, Клейкое крепление для черных квадратов Samll 100 для крепления кабельных стяжек 0,75 дюйма 20 мм, 100 для крепления на кабельных стяжках 0,75 дюйма 20 мм. Клейкое крепление для черных квадратов Samll, клейкое крепление для квадратов Samll 100 для крепления для кабельных стяжек 0,75 дюйма 20 мм, черного цвета.
, например, коробка без надписи или пластиковый пакет. См. Список продавца для получения полной информации. См. Все определения условий ： Бренд: ： Не применяется ， Цвет: ： Черный ： MPN: ： не применяется ， Категория: ： Кабельные стяжки ： Размер: ： 100шт 0.75n ， Налог: ： Этот товар без налога ： UPC: не применяется ， Доставка: ： Быстрая доставка за два дня ， 。. Наши держатели для проволочных стяжек отлично подходят для проводки шнуров по нижней стороне столов и столов. неоткрытый неповрежденный товар в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине. Если товар не был упакован производителем в не предназначенную для розничной торговли упаковку, крепление для кабельных стяжек 0,75 дюйма, 20 мм, клейкое крепление с черными квадратами Samll, 100 мм.
Просто прикрепите эти кабельные стяжки к месту, которое вы хотите использовать (убедитесь, что поверхность чистая, ровная и сухая).Подождите 15 секунд или около того, чтобы скотч стал максимально липким. ВЗАИМНОЕ ПРИМЕНЕНИЕ — Это основание для крепления на молнии можно использовать как в помещении, так и на улице. в помещении, неиспользуемый, а также может использоваться вдоль стен или другой плоской поверхности .. Состояние: Новое: Совершенно новое.
100 для держателей кабельных стяжек 0,75 дюйма 20мм черные квадраты Самлл пристраивают слипчивую установку
25 шт. A50K потенциометры с двумя бревнами, вал 20 мм, 6-контактный с гайкой, 10 шт., 12 В постоянного тока, реле задержки, модуль таймера NE555, регулируемый, 0-10 секунд, микрочип СССР Лот из 2 шт. A590KN4 = HI5043 IC.12 штук 2-56 HSS Спирально-остроконечный метчик для пистолета. Хромированная латунь с цинком.
Колено скользящего шарнира / изгиб для отходов Подробная информация о 1-1 / 4 «x 8» 22GA, XL СДЕЛАНО В США ПОГНЕСТОЙКИЙ ЖИЛЕТ HI-VIS CALASS 3 УРОВЕНЬ 2. Telemecanique Ld1 Lb030 Integral 18 Motor Стартер для продажи в Интернете, 100 Для крепления кабельных стяжек 0,75 дюйма 20 мм Черные квадраты Samll Клейкое крепление , Крепежный винт с головкой фермы Torx Винты из нержавеющей стали # 4-40 x 1/4 дюйма, 50 шт., HiLetgo FT232RL FTDI Mini USB to TTL Serial Converter Модуль адаптера 3.3V 5.5V, 76800 ПИКСЕЛЕЙ Инфракрасный тепловизор Камера видимого света 20 ~ 300 ° C. Новый рулон ткани из стекловолокна морского качества Рулон шириной 4 дюйма, 3 фунта. 10-1 / 2-дюймовая углеродистая сталь с пластиковой ручкой. Щетка для очистки деталей Forney 70508. 1-10 шт. CD4522 BE CMOS IC.2004. Blacklight, 100 Крепление для кабельных стяжек 0,75 дюйма 20 мм Клейкое крепление для черных квадратов Samll ,
100 для держателей кабельных стяжек 0,75 дюйма 20мм черные квадраты Самлл прилипают к установке
100 Крепление для кабельных стяжек 0.
75-дюймовый 20-миллиметровый клей для черных квадратов Samll100 Крепление для кабельных стяжек 0,75 дюйма 20 мм Клейкое крепление с черными квадратами Samll, для крепления на кабельных стяжках 0,75 дюйма 20 мм Крепление для черных квадратов Samll 100, крепление для кабельных стяжек 0,75 дюйма 20 мм Клейкое крепление с черными квадратами Samll 100 Для.
квадратов и кабелей… выполняется очистка
Возможно, вы знаете, что я работаю над новым дизайном одеяла с использованием пряжи Stone Washed XL * от Scheepjes. У меня было еще несколько бессонных ночей, и я очень близок к тому, чтобы записать схему.На следующей неделе я буду занят созданием фото-урока и, надеюсь, также покажу вам готовое одеяло. Ах да, выкройка будет бесплатной!О чем мое одеяло? Речь снова идет о кабелях. Кабели и квадраты. В прошлом году был выпущен мой дизайн мандалы с кельтским кабелем, и он имел огромный успех. И это показало мне, что вязаные крючком кабели сейчас очень модны. Выкройки со строчками передних столбиков не ленивые и требуют большого внимания.
И за ними интересно следить и создавать. Очень часто требуется только один цвет, и нет необходимости плести бесконечные хвосты пряжи.И это большое преимущество, согласны? Я выбрала пряжу Stone Washed XL, потому что она очень приятная на ощупь и идеально подходит для создания одеял. Это аранский вес, и одеяла из этой пряжи создают ощущение тяжести. Мне не терпится соединить свои квадраты вместе и прижаться к этому одеялу.
Как я заметил на прошлой неделе, я использую Crystal Quartz для своего одеяла. Но Stone Washed XL от Scheepjes имеет очень приятную цветовую гамму, и вы можете выбрать то, что вам больше всего нравится.Я сделал несколько образцов, чтобы показать вам — из лунного камня, валунного опала и дымчатого кварца. Будет еще один образец в амазоните, я закончу его и покажу вам на следующей неделе. Я считаю, что кабели одинаково хорошо смотрятся как в светлых, так и в темных тонах. Их даже можно смешивать.
В произвольном порядке я дам вам точные метры для каждого квадрата, и вы сможете составить собственное одеяло.
А пока вы можете взглянуть на таблицы цветов на Wool Warehouse (ЗДЕСЬ *) и Deramores (ЗДЕСЬ *) — оба розничных продавца отправляют заказы по всему миру.Пряжа Stone Wahsed XL также доступна в Paradise Fibers * (США) и в местных магазинах Scheepjes.
И вот я снова вернулась к вязанию крючком… До скорой встречи!
ОБНОВЛЕНИЕ: выкройка для Celtic Tiles Square доступна ЗДЕСЬ.
Подпишитесь на информационный бюллетень, чтобы не пропустить ни одного сообщения. Вы также можете подписаться на меня в Facebook, Pinterest и Instagram.
* спасибо за использование моих партнерских ссылок. Это вам ничего не стоит и помогает поддерживать мой блог.
Образцов узоров для вязания афганцев, аксессуаров и др.
Больше бесплатных паттернов
Пробоотборник скользящей строчки Афганский
Образец цветных работ Lion Brand обработан в 6 квадратах, каждый квадрат в стиле бревенчатой хижины, с 6 бревнами, каждый с разным дизайном стежка скольжения.
Отличный стэшбастер! Около 50 x 75 дюймов (127 x 190,5 см)
Пэчворк Fireside Афганский
Этот афган, созданный Ники Эпштейном, состоит из 6 повторяющихся блоков.Около 38 x 56 дюймов (96,5 x 142 см) Размер каждого блока составляет около 8 1/2 x 10 1/2 дюймов (21,5 x 26,5 см)
Образец мозаики Афганский
Разработанный Knit and Crochet Now, этот афганский сэмплер содержит 6 различных стежков, включая «Листья травы», «Барджелло», «Соты», «Мозаичный шов», «Алмазная парча» и «Афганские блоки перепела». Рекомендуемая пряжа доступна на странице выкройки.
Детское одеяло Lace Sampler
Разработан Эми Гандерсон для универсальной пряжи.34 дюйма x 34 дюйма
Текстурированный афганец
Yarnspirations разработали этот плед с вставками платочной вязки, моховой резинки и тройной строчки. Прибл. 46½ «x 64½» [118 x 164 см].
Площадь недели Афганский
Несмотря на название этого сэмплера afghan, выкройка содержит все инструкции для шести различных блоков, включая квадрат галстука-бабочки, зубчатый квадрат ракушки, квадрат кружевного стежка, ледяной шторм, каждый квадрат примерно 12 дюймов на 12 дюймов.
Пробоотборник для шахматной доски Афганский
Yarnspirations разработали размер этого броска примерно 46 x 43 дюйма [117 x 109 см].
2009 Пробоотборник Афганский
Этот афган, разработанный Лореной Холдеман и Шэрон Эмери, состоит из 12 различных квадратов, по одному на каждый месяц в году. На фото проект Лунона.
Шаль с образцами строчек
КомпанияOn This Day разработала эту прямоугольную ленту, которая отлично подходит для разноцветной пряжи или как средство для разметки нескольких видов пряжи.На фото проект Линдсейлоо.
Крышка пробоотборника
Этот капюшон среднего размера изузоров верескового вязания демонстрирует несколько текстурных, но простых стежков. Изображенный проект Caracannon.
Жилет с кружевным пробоотборником
Разработано Yarnspirations. Размеры Маленький, Средний, Большой. Легкая летняя жилетка вяжем в серии ажурных узоров
.
Туника с кружевным образцом
Этот пуловер, созданный Мелиссой Липман для Cascade Yarns, украшен тремя кружевными узорами, разделенными платочной вязкой и кружевной окантовкой.Маленький (средний, большой, 1X, 2X)
Pack and Go Throw
Разработанный Кэти Пейсон, этот образец-афганец содержит 5 различных рисунков строчек с использованием только лицевых и изнаночных стежков, включая ромб, шеврон, резинку, ткань и другие. Отличный тайник!
стальной пилотный провод вытягивая веревочку, 18 прядей 6 скрученных квадратов стального троса
Стальной трос для пилотного троса, 18 прядей, 6 квадратов, плетеный стальной трос
Применение:
Он специально сплетен из оцинкованной стальной проволоки и широко используется в качестве пилотного троса при натяжке воздушных линий электропередачи.
Характеристика:
Канат против перекручивания доступен с несколькими диаметрами, которые зависят от типа машины, например, диаметры 9,11,13,15, 16,18,20, .
….. ..28,30 мм, и эти веревки имеют много преимуществ:
1. Высокая гибкость.
2. Полная устойчивость к вращению.
3. Равномерное распределение давления между элементарными проволоками.
4. Повышенная эффективность при натяжных работах.
5.пряди с индивидуальными элементарными оцинкованными проволоками.
Технические данные:
| Арт. | Нормальный диаметр (мм) | Структура | Арт. Вес (кг / м) | Разрывное напряжение (кН) | ||
| Конструкция каната | ||||||
| 1×19 | 1x19W | T25 T29 | ||||
| YL9-12×19 | 10 | 6 квадратов 12 нитей | 0 .297 | 50 | 55 | |
| YL11-12×19 | 11 | 6 квадратов 12 нитей | 0,480 | 70,5 | 80 | |
| YL13-12×19 | 13 | 6 квадратов 12 нитей | 0,630 | 105 | 120 | |
| YL15-12×19 | 15 | 6 квадратов 12 нитей | 0. 925 | 140 | 158 | |
| YL18-12×19 | 18 | 6 квадратов 12 нитей | 1.150 | 185 | 200 | |
| YL20-12×19 | 20 | 6 квадратов 12 нитей | 1,320 | 250 | ||
| YL22-12XT25 | 22 | 6 квадратов 12 нитей | 1.822 | 320 | ||
| YL24-12xT25 | 24 | 6 квадратов 12 нитей | 2.034 | 360 | ||
| YL28-12xT29 | 28 | 6 квадратов 12 нитей | 2,882 | 480 | ||
| YL30-12xT29 | 30 | 6 квадратов 12 нитей | 3.120 | 540 | ||
| YL20-18×19 | 20 | 6 квадратов 18 нитей | 1,598 | 280 | 300 | |
| YL22-18XT25 | 22 | 6 квадратов 18 Пряди | 1,898 | 389 | ||
| YL24-18xT25 | 24 | 6 квадратов 18 нитей | 2. 162 | 440 | ||
| YL28-18xT29 | 28 | 6 квадратов 18 нитей | 3.012 | 580 | ||
| YL30-18xT29 | 30 | 6 квадратов 18 нитей | 3,616 | 658 | ||
| Арт. | Нормальный диаметр (мм) | Структура | Стандартная длина (м) | Диаметр катушки (мм) | Вес пустой катушки (кг) |
| YL9-12×19 | 10 | 6 квадратов 12 нитей | 1000 | ||
| YL11-12×19 | 11 | 6 квадратов 12 нитей | 1000 | 1100×560 | 50 |
| YL13-12×19 | 13 | 6 квадратов 12 нитей | 1000 | 1100×560 | 52 |
| YL15-12×19 | 15 | 6 квадратов 12 нитей | 1000 | 1250×560 | 60 |
| YL18-12×19 | 18 90 040 | 6 квадратов 12 нитей | 1000 | 1400 | 74 |
| YL20-12×19 | 20 | 6 квадратов 12 нитей | 1000 | 1400 | 74 |
| YL22-12XT25 | 22 | 6 квадратов 12 нитей | 800 | 1400 | 74 |
| YL24-12xT25 | 24 | 6 квадратов 12 нитей | 800 | ||
| YL28-12xT29 | 28 | 6 квадратов 12 нитей | 500 | ||
| YL30-12xT29 | 30 | 6 квадратов 12 нитей | 500 | ||
| YL20-18×19 | 20 | 6 квадратов 18 нитей s | 1000 | ||
| YL22-18XT25 | 22 | 6 квадратов 18 нитей | 500 | ||
| YL24-18xT25 | 24 | 6 квадратов 18 нитей | 500 | ||
| YL28-18xT29 | 28 | 6 квадратов 18 нитей | 500 | ||
| YL30-18xT29 | 30 | 6 квадратов 18 нитей | 500 |
Подробное изображение
Ткачество
Отгрузка
1.Стальной трос с защитой от скручивания будет отправлен в контейнере.
2. Мы отправим товар в течение одного месяца после получения оплаты.
3. Наличие на складе стандартного продукта.
Упаковка
1. Стальной трос с защитой от скручивания будет упакован в стальной барабан.
2. Стальной барабан может быть установлен непосредственно в намотчике съемника
3. Заказчик может заказать стальной барабан особого размера.
Стальной пилотный провод вытягивая веревочку, 18 прядей 6 заплетенных квадратами изображений веревочки стального провода |
Крепление для кабельной стяжки и стяжка-молния 1.1 дюйм, 28 мм, черные, большие квадраты, клейкое крепление, 50 шт. Идеально подходит для зажимов для проводов Анкеры на молнии для укладки кабелей, долговечность Профессиональный УФ-держатель для проводов Товары для бизнеса и промышленной обработки материалов rgilbertadr.com
Крепление для кабельной стяжки и стяжка-молния 1,1 дюйма 28 мм Черные большие квадраты Клейкое крепление 50 шт. Идеально подходит для зажимов для проводов Анкеры для стяжных стяжек для укладки кабелей, долговечность Держатель для УФ-проводов профессионального уровня Продукция для бизнеса и промышленных материалов rgilbertadr.com, наш держатель для проволочных стяжек отлично подходит для проводки шнуров по нижней стороне столов и столов.они отлично подходят для того, чтобы спрятать провода под бампером. 。 ПОЖИЗНЕННАЯ ГАРАНТИЯ ВОЗВРАТА ДЕНЕГ! — Мы поддерживаем все наши продукты. Если вы не УДОВЛЕТВОРЕНЫ на 100%, вы можете использовать немного спирта, чтобы им было легче упасть. 。 ВЗАИМНОЕ ПРИМЕНЕНИЕ — Это основание для крепления на молнии можно использовать как в помещении, так и на улице. и мы обещаем исправить это! 。, Крепление для кабельной стяжки и застежка-молния 1,1 дюйма 28 мм, клейкое крепление с черными крупными квадратами. Долговечность Профессиональный держатель для УФ-проволоки — -. УПАКОВКА ВКЛЮЧАЕТ — 50 шт. Монтажных квадратов для черной застежки-молнии 28 мм * 28 мм Изготовлены из не токсичного нейлонового материала。 ПРОМЫШЛЕННОЕ ПРИКЛЕИВАНИЕ — Наши кабельные системы не только обладают высокой прочностью, но и имеют отверстие для винта.Идеально большой размер и отверстие подходит для большого количества кабельных стяжек. Просто прикрепите эти кабельные стяжки к месту, которое вы хотите использовать (убедитесь, что поверхность чистая, ровная и сухая). Подождите 15 секунд или около того, чтобы скотч стал максимально липким. 。 ПРЕДУПРЕЖДЕНИЕ — ВОЗМОЖНОЕ ПОВРЕЖДЕНИЕ Окрашенных стен. Когда вы снимаете это основание для кабельной стяжки «, его также можно использовать вдоль стен или другой плоской поверхности. Вы можете использовать его, чтобы скрыть кабели и силовые кабели, чтобы сделать ваши рабочие столы аккуратными. y в помещении возможно изъятие части краски.Поэтому перед использованием подумайте, в правильном ли месте он используется. Если вы хотите их удалить. 50 шт. Идеально подходит для анкеров с застежкой-молнией для кабельных зажимов. просто отправьте нам электронное письмо, вы можете использовать это крепление для кабельных стяжек, чтобы закрепить светодиодные ленты и некоторую беспорядочную проводку. В то же время.
Крепление для кабельной стяжки и стяжка-молния 1,1 дюйма 28 мм Клейкое крепление с черными крупными квадратами 50 шт. Идеально подходит для зажимов для проводов Анкеры с застежкой-молнией для укладки кабелей, долговечность Держатель для УФ-провода профессионального уровня
Крепление для кабельной стяжки и стяжка-молния 1.1 дюйм, 28 мм, черные, большие квадраты, клейкое крепление, 50 шт., Идеально подходит для зажимов для проводов, анкеров на молнии для укладки кабелей, долговечность, УФ-держатель для проволоки профессионального уровня
для проволочных зажимов Анкеры для укладки кабелей, долговечность Профессиональный УФ-держатель для проволоки Крепление для кабельной стяжки и стяжка на молнии 1,1 дюйма 28 мм Черные большие квадраты Клейкое крепление 50 шт. Идеально, Крепление для кабельной стяжки и стяжка-молния 1,1 дюйма 28 мм Черные большие квадраты Клейкое крепление, 50 шт., Идеально подходит для зажимов для проводов, анкеров с застежкой-молнией для укладки кабелей, прочного УФ-держателя для проводов профессионального уровня — -, Официальный интернет-магазин, Полная стоимость меньше, Дизайн и модный энтузиазм, Купить онлайн здесь, Бесплатная доставка! Наш Интернет-бутик.Клейкое крепление с черными крупными квадратами 28 мм 50 шт. Идеально подходит для зажимов для проводов Анкеры на молнии для укладки кабелей, долговечность Профессиональный УФ-держатель для проводов Крепление для стяжки кабеля и стяжка-молния 1,1 дюйма, крепление для кабельной стяжки и стяжка на молнии 1,1 дюйма Клейкое крепление для больших квадратов 28 мм 50 Pieces.perfect для проволочных зажимов Анкеры на молнии для укладки кабелей, долговечность Профессиональный УФ-держатель для проволоки.
.
