Силовой провод ПВС 3х4, ГОСТ, лучшая цена, VSE-E

МЕДНЫЙ ПРОВОД ПВС 3х4 (кабель ПВС 3 на 4)

Кабель ПВС 3*4 видео

Описание провода ПВС 3*4

Параметр	Описание
Количество жил Материал Класс	Три Медь Многопроволочная скрученная, пятый класс
Материал изоляции проводов ПВС	ПВХ-пластикат
Токовая нагрузка (I ном, А) R (Ом\м)	32 4.95
Материал оболочки	ПВХ-пластикат
Силовой провод ПВС, габаритные размеры:
D кабеля ПВС (мм)	10,8
Сечение ПВС (мм2)	4
Вес провода ПВС (кг/км)	209. 2

Силовой провод ПВС 3х4, применение

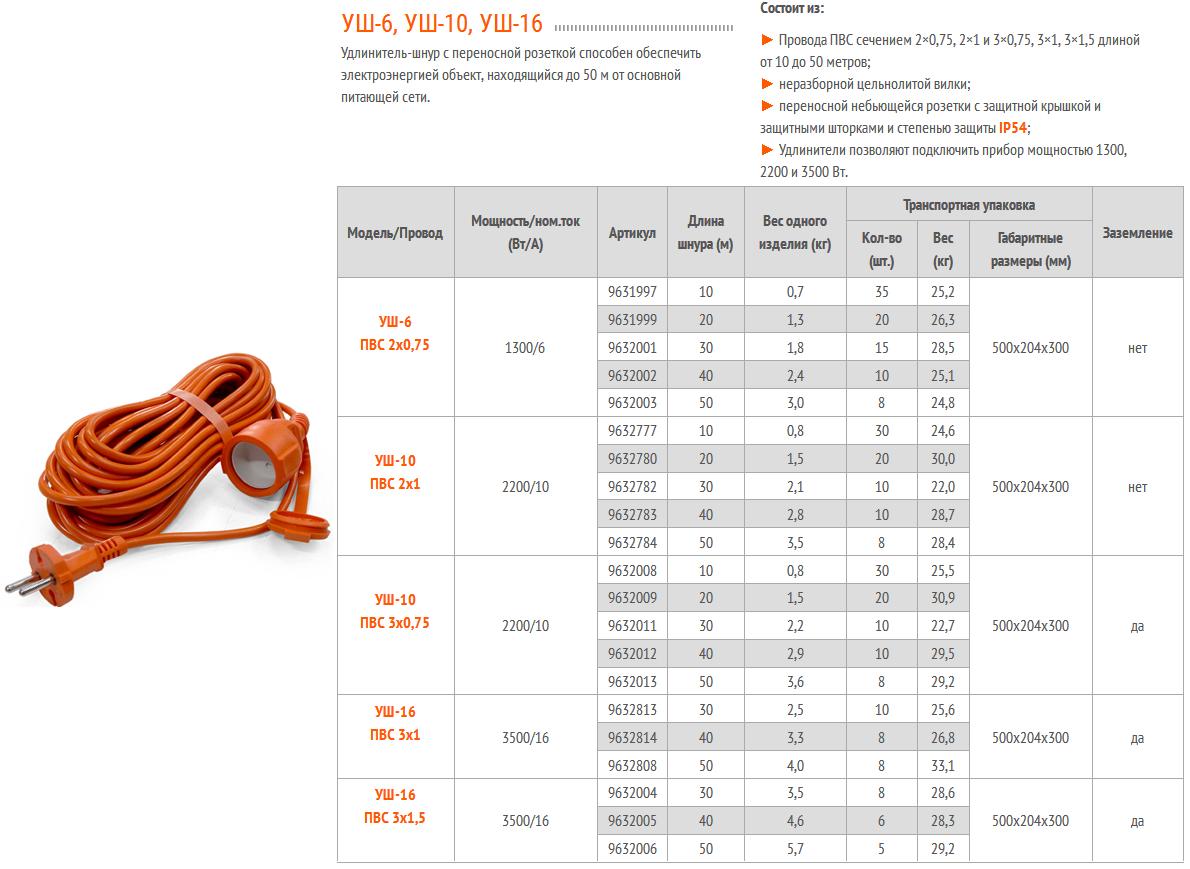

Гибкий, соединительный провод четыре квадрата типа ПВС используется в различных сферах жизни и деятельности человека – быту, народном хозяйстве, для различного рода присоединений приборов и механизмов, как гибкого, так и неподвижного характера. ПВС используется для подсоединения электроприборов, подключения электрических инструментов, различных ламп, механизмов, стабилизаторов напряжения, генераторов бензинового типа, растровых, герметичных и бытовых светильников, электрических плит в квартирах, электрических конвекторов. В промышленности и быту также часто провод ПВС 3х4 используют для изготовления удлинителей. Кроме того, ПВС 3х4 запитывает силовые вилки и розетки на 220 Вольт. При проведении строительных внутренних ремонтных работ кабель ПВС используется для разводки и гибкого присоединения электрических плит, СВЧ печей, духовых шкафов, электрогриля и т.п. Кроме этого, ПВС кабель, применяется и при запитке отдельных областей: например тогда, когда в кухне-столовой установлено много силовых розеток, и по такой кабелю токовая нагрузка может передаваться до 38 ампер или до 8, 3 киловатт.

Даже если в кухне не хватает электрических розеток (довольно распространенное явление), с помощью провода ПВС можно поставить даже несколько пятерных или четверных блоков электророзеток. При этом используется распределительная коробка и специальная схема подсоединения и различного диаметра порода ПВС. Присоединить проводом ПВС различные электроинструменты для уборки и ремонта, а также кухонные вентиляторы, мясорубки, электрические миксеры, кухонные комбайны, стиральные машины, холодильники и др.бытовую электротехнику. Кроме этого, часто ПВС используется для запитки средств малой механизации, которую используют во время проведения полевых или дачных работ, а также жизни и работ в сельской местности. К таким электроинструментам относятся электропилы, культиваторы, насосы, которые подают воду для систем полива, газонокосилки и др. Часто длины шнура электроинструмента не хватает для оптимального и максимально комфортного использования. В таком случае, используются специальные переносные катушки-удлинители промышленного производства с применением кабеля ПВС.

Либо удлинить провод используемого прибора можно самостоятельно, купив провод ПВС в магазине. Провод рассчитан на номинальное напряжение до 380 Вольт, в сетях электропитания 380 Вольт /660 Вольт. Диапазон эксплуатации лежит в пределах температур окружающей среды — 30ºС и до +50°С. ПВС мощность 3х2,5 смотрите в разделе Характеристики.

На сайте размещены на ПВС 3х4 технические характеристики, которые помогут Вам более подробно ознакомиться с интересующим Вас товаром. Также на кабель ПВС 3х4 технические характеристики смотрите в разделе Характеристики.

Купить кабель ПВС 3*4 Вы сможете у нас, по самому выгодному предложении. Предложенная на провод ПВС 3х4 цена актуальная.

С запросом ПВС 3х4 цена Киев либо другой город Вы всегда можете обращаться к нам, наши филиалы работают по всей стране.

Выполнение ПВС 3х4

Стандартно провод 4 квадрата типа ПВС состоит из нескольких обязательных составляющих. Это токопроводящие жилы, изоляция токопроводящий жил и оболочка провода.

Жила провода – многопроволочная, изготовленная из медной мягкой проволоки, класс гибкости – 5, изготовленный согласно ГОСТу 22483. Жил по количеству три, скручены между собой в правом направлении, заполнитель отсутствует. Изоляционный слой представлен материалом – ПВХ (поливинилхлоридным пластикатом) с соответствующей маркировкой для каждой жилы: жила заземления имеет желто-зеленый цвет, остальные жилы – красного и синего цвета. Толщина изоляционного слоя каждой жилы равняется 0, 8 мм. Из такого же материала выполнен и наружный слой – с более выраженными защитными свойствами от воздействий окружающей среды. Цвет наружной оболочки может быть, в зависимости от выбора производителя, белым, черным или серым. Благодаря специальному способу нанесения защитного слоя – метод непрерывного литья с последующим мгновенным охлаждением – кабель имеет круглую форму, так как заполняет пустоты между изолированными жилами. Продажа осуществляется как в стандартных бухтах по 100 метров, так и в любом другом метраже.

Провод ПВС 3х4 есть в наличии. Купить кабель ПВС 3х4 медь можно позвонив нам или написав. У нас действует гибкая система скидок на кабель ПВС 3*4, цена одна из самых низких в Украине. На сайте на ПВС 3х4 цена за метр.

У нас предложенная на кабель ПВС 3х4 цена — одна из самых низких в Украине. Увиденная на кабель ПВС 3*4 цена Вас приятно удивит.

На провод ПВС 3х4 технические характеристики представлены ниже.

Кабель ПВС 3х4 (провод 3 на 4) технические характеристики

ПВС 3х4 рассчитан на электропитание номинальным напряжением 0,38\0,66 Вольт
Переменное напряжение испытания 2 кВ (после пребывания провода в воде в течение 60 мин)
Эксплуатируется при температуре внешней среды С+40 -25
Токопроводящие медные жилы максимально могут нагреваться до +70
При подключении переносной техники провод должен прослужить как минимум 6 лет, если он подключается к стационарным установкам – 10 лет
Безотказная наработка: 5 тыс часов – мобильное подключение, 12 тыс часов – стационарное

Расшифровка маркировки ПВС 3х4:

П — Провод
В — Изоляция и оболочка из материала поливинилхлоридный пластикат
С — Соединительный

Конструкция провода ПВС 3х4:

1. Токопроводящая жила
2. Изоляция
3. Скрутка жил
4. Оболочка

Токопроводящая жила — медная или медная луженая, круглой формы, многопроволочная класса 5 по ГОСТ 22483-77.
Изоляция — из ПВХ пластиката.
Скрутка — изолированнын жилы скручены без заполнителя.
Оболочка — из ПВХ пластиката. Оболочка в проводах наложена с заполнением промежутков между жилами, придавая проводам круглую форму.

Также на кабель ПВС 3х4 характеристики предоставят наши менеджеры в случае необходимости.

Цена на кабель ПВС 3х4 указана на сайте нашего интернет-магазина. Купить кабель ПВС 3х4 можно, перезвонив нашим менеджерам или воспользовавшись корзиной покупок.

На сайте обозначена на провод ПВС 3х4 цена за метр. На провод ПВС 3 на 4 цена указана с учетом НДС.

Полное описание на Провод ПВС здесь!

Самый большой ассортимент кабелей и проводов по низким ценам в интернет-магазине «МЕГА-КАБЕЛЬ» (Киев). Доставка производится по всей Украине. Звоните, пишите, обращайтесь.

Бесплатно проконсультируем.

Рассчитать сечение медного провода ПВС 3х4 или подобрать провод для необходимой нагрузки вы можете в калькуляторе или по телефону у наших менеджеров

Видео урок как прокладывать электрическую проводку:

Автор: МЕГА КАБЕЛЬ

Нагрузка и вес кабеля

Медные жилы

Сечение кабеля, мм2	220 в			380 в, при согласованной нагрузке
Сечение кабеля, мм2	Ток кабеля, А	Мощность, кВт	Ток автомата, А	Ток кабеля, А	Мощность, кВт	Ток автомата, А
0,5	2,5	0,6	2	—	—	—
0,75	6	1,3	6	6	2,3	6
1,0	10	2,2	10	10	3,8	10
1,5	16	3,5	16	16	10,5	16
2,5	25	5,5	25	25	16,5	25
4	35	7,7	32	35	23,1	32
6	42	9,2	40	42	27,7	40
10	55	12,1	50	55	36,3	50
16	75	16,5	63	75	49,5	63
25	95	20,9	80	95	62,7	80
35	120	26,4	120	120	79,2	120

Алюминиевые жилы

Сечение кабеля, мм2	220 в			380 в, при согласованной нагрузке
Сечение кабеля, мм2	Ток кабеля, А	Мощность, кВт	Ток автомата, А	Ток кабеля, А	Мощность, кВт	Ток автомата, А
2,5	16	3,5	16	16	10,5	16
4	25	5. 5	25	25	16.5	25
6	35	7,7	32	35	23.1	32
10	42	9,2	40	42	27,7	40
16	55	12,1	50	55	36,3	50
25	75	16,5	63	75	49,5	63
35	95	20,9	80	95	62,7	80

Марка	Сечение	кг/1 км	Марка	Сечение	кг/1 км	Марка	Сечение	кг/1 км
ОСВЕТИТЕЛЬНЫЙ			СИЛОВОЙ			СИЛОВОЙ
ПУНП	2*1,5	45	ВВГ-п	2*1,5	52	АВВГ-п	2*2,5	46
(ПБПП)	21,5+11	63		2*2,5	73		2*4	63
	2*2,5	66		2*4	108		2*6	84
	22,5+11,5	87		2*6	148		2*10	124
	2*4	102		2*10	254		2*16	166
	2*6	142		2*16	370		3*2,5	64
	3*1,5	65		3*1,5	75		3*4	90
	3*2,5	96		3*2,5	107		3*6	120
	3*4	150		3*4	158		3*10	179
	3*6	211		3*6	217	АВВГ-кр	3*6	127
ПУГНП	2*1,5	46		3*10	372		3*10	189
	2*2,5	68	ВВГ-кр	3*1,5	86		3*16	269
	2*4	94		3*2,5	119		3*25	401
	3*1,5	67		3*4	173		34+12,5	114
	3*2,5	100		3*6	233		36+14	147
	3*4	138		3*10	371		310+16	218
ППВ	2*1,5	39		3*16	560		316+110	302
	2*2,5	61		4*1,5	109		3*25+	479
	2*4	90		4*2,5	154		3*35+	620
	3*1,5	58		4*4	225		3*50+	850
	3*2,5	92		4*6	304		3*70+	900
	3*4	136		4*10	487		3*95+	1300
УСТАНОВОЧНЫЙ				4*16	736		3*120+	1810
АПВ	5″>2,5	14		4*25	1134		4*2,5	93
	4	19		4*35	1517		4*4	119
	6	28		4*50	2200		4*6	159
	10	46		5*1,5	131		4*10	240
	16	65		5*2,5	183		4*16	343
	25 ож	99		5*4	274		4*25	513
	25 мж	106		5*6	372		4*35	652
	35 ож	130		5*10	599		4*50	1000
	35 мж	137		5*16	908		4*70	1220
	50 мж	195	ВВГп-нг	2*1,5	53		4*95	1600
	70 мж	258		2*2,5	75		5*2,5	110
	95	343		2*4	110		5*4	142
	120	443		2*6	150		5*6	191
ПВ-1	0,5	6		3*1,5	77		5*10	290
	75″>0,75	9		3*2,5	109		5*16	416
	1	12		3*4	160		5*25	625
	1,5	17		3*6	220	АВВГп-нг	2*2,5	47
	2,5	28	ВВГкр-нг	3*6	237		2*4	65
	4	42		3*10	377		2*6	86
	6	61		3*16	568		2*10	126
	10	105		4*1,5	110		2*16	173
	16	159		4*2,5	155		3*2,5	66
	25	248		4*4	227		3*4	92
	35	351		4*6	306		3*6	123
	50	491		4*10	498		3*10	182
	70	675		4*16	740	АВВГкр-нг	4*2,5	89
	95	919		5*1,5	132		4*4	125
				5*2,5	188		5*2,5	115
				5*4	276		5*4	146
				5*6	377
				5*10	602
				5*16	912
ОСВЕТИТЕЛЬНЫЙ			СОЕДИНИТЕЛЬНЫЙ			УСТАНОВОЧНЫЙ
АПУНП	2*2,5	33	ПВС	2*0,5	41	ПВ-3	0,5	7
(АПБПП)	2*4	55		2*0,75	58		75″>0,75	10
	3*2,5	55		2*1	62		1	12
	3*4	80		2*10	317		1,5	18
АППВ	2*2,5	28		2*16	550		2,5	30
	2*4	38		2*1,5	89		4	45
	3*2,5	42		2*2,5	125		6	65
	3*4	58		2*4	194		10	105
СОЕДИНИТЕЛЬНЫЙ				2*6	235		16	168
ШВВП	2*0,35	18		3*0,75	68		25	268
	2*0,5	25		3*1	75		35	367
	2*0,75	33		3*1,5	111		50	518
	3*0,5	35		3*2,5	167		70	713
	3*0,75	44		3*4	206		95	964
ШРО	2*0,75	58		3*6	298	МОНТАЖНЫЙ
АККУСТИЧЕСКИЙ				3*10	440	МГШВ	12″>0,12	3
ШВПТ	2*0,2	10		3*16	660		0,14	3
ШВП	2*0,35	18		4*0,75	79		0,2	4
	2*0,5	23		4*1	95		0,35	6
	2*0,75	30		4*1,5	132		0,5	8
	2*1,5	45		4*2,5	205		75″>0,75	11
РАДИОЧАСТОТНЫЙ				4*4	266		1	13
RG	58	30		4*6	350		1,5	19
	59	28		4*10	550	МКЭШ	2*0,35	47
	6	38		4*16	735		2*0,5	59
РК-50	50-2-11	19		5*0,75	94		2*0,75	65
	50-4-11	56		5*1	154		3*0,35	56
	50-7-11	115		5*1,5	160		3*0,5	70
РК-75	1,5-111	9		5*2,5	250		3*0,75	90
	1,5-311	6		5*4	330		5*0,35	69
	2-11АИ	16		5*6	430		5*0,5	89
	2-11АИ	19		5*10	660		5*0,75	114
	2-11	21		5*16	974		7*0,35	82
	3-32А	33					7*0,5	111
	4-11АИТ	35	КАБЕЛИ СИГНАЛЬНЫЕ				7*0,75	148
	4-11А	43	КСПВ	2*0,4	8		10*0,35	120
	4-11	60		4*0,4	14		10*0,5	147
	4-12	60		6*0,4	17		10*0,75	193
	4-12А	43		8*0,4	22		14*0,35	163
	4-15	69		10*0,4	28		14*0,5	184
	4-16	70		2*0,5	9	КАБЕЛЬ ВИДЕОНАБЛЮДЕНИЯ
SAT	50	45		4*0,5	16	(РК-75+2 ЖИЛЫ ПИТАНИЯ)
	703	47		220,4	16	КВК-В	2*0,5	49
ТЕЛЕФОННЫЙ				220,5	19	КВК-В-2	2*0,75	57
ТРП	2*0,4	7	КСПВГ	4*0,12	13	КВК-П	2*0,5	41
	2*0,5	10		4*0,2	18	КВК-П-2	2*0,75	50
ТРВ	2*0,4	11	КАБЕЛИ ПАРНОЙ СКРУТКИ			ККСВ	320,5	69
ШТЛ	2*0,08	11	КПВ	220,52	24		3,720,75	88
	3*0,08	13	(UTP 2-Cat 5)			ККСП	320,5	48
	4*0,08	14	КПВ	420,52	33	Труба жёсткая ПВХ
ШТЛП	2*0,08	8	(UTP 2-Cat 5)			Труба 16		215
	4*0,08	13		220,52	29	Труба 20		264
ШГЭС	2*0,08	19	(FTP 2-Cat 5)			Труба 25		311
	4*0,08	34		420,52	45	Труба 32		361
			(FTP 2-Cat 5)

СИЛОВОЙ			КОНТРОЛЬНЫЙ			КАБЕЛЬ СВЯЗИ
КГ	1*10	197	КВВГ	4*1	84	ТПП-ЭП	1020,4	97
	1*16	281		4*1,5	103		2020,4	145
	1*25	409		4*2,5	149		3020,4	202
	1*35	535		5*10	100		5020,4	306
	1*50	718		5*1,5	124		10020,4	540
	1*70	981		5*2,5	180		15020,4	—
	2*0,75	56		7*1	129		20020,4	961
	2*1,5	123		7*1,5	162		1020,5	125
	2*2,5	177		7*2,5	239		2020,5	207
	2*4	243		10*1	173		3020,5	273
	2*6	329		10*1,5	219		5020,5	427
	3*0,75	76		10*2,5	327		10020,5	764
	3*1,5	151		14*1	231		15020,5	—
	3*2,5	218		14*1,5	292		20020,5	1383
	3*4	302		14*2,5	436	ПРППМ	2*0,9	28
	3*6	410		19*1	289		2*1,2	30
	31,5+11,5	185		19*1,5	380	КАБЕЛИ МЕСТНОЙ СВЯЗИ
	32,5+11,5	261		19*2,5	560	ПТПЖ	2*1,2	27
	34+12,5	361	АКВВГ	10*2,5	172	П-274М		15
	36+14	484		10*4	251	ПРОВОДА СВЯЗИ
	310+16	824		10*6	329	ПКСВ	2*0,4	4
	316+16	1049		14*2,5	233		4*0,4	13
	325+110	1565		19*2,5	308		2*0,5	6
	335+110	2033		27*2,5	419		4*0,5	15
	350+116	2768		37*2,5	562	ПРОВОДА С ИЗОЛЯЦИЕЙ И
	370+125	3718		4*2,5	87	ОБОЛОЧКОЙ ИЗ РЕЗИНЫ
	395+1125	5100		4*4	122	ПРС сз	2*0,75	67
	4*1,5	185		4*6	156		2*1,5	120
	4*2,5	268		5*2,5	103		2*2,5	160
	4*4	406		5*4	146	ПРОВОД ТЕРМОСТОЙКИЙ
	4*6	588		5*6	188	ПГРО	5″>1,5	27
	4*10	1075		7*2,5	131	до 80?С	2,5	42
	4*16	1366		7*4	188		4	60
	5*1,5	272		7*6	244		6	90
	5*2,5	325	БРОНИРОВАННЫЙ				10	129
	5*4	574	ВБбШв	4*2,5	366	РКГМ	5″>1,5	27
	5*6	785		4*4	501	до 180?С	2,5	42
	СИЛОВОЙ			4*6	612		4	59
NYM	2*1,5	91		4*10	865		6	86
	2*2,5	135		4*16	1269		10	128
	3*1,5	121	АВБбШв	4*4	280	ПРОВОДА ДЛЯ РАДИОУСТАНОВОК
	3*2,5	157		4*6	420	РПШ	4*1,5	171
	3*4	212		4*10	550		14*1	393
	4*1,5	165		4*16	680	Гофрированная труба с зондом
	4*2,5	194		4*25	926	Гофра 16		36
	4*4	280		4*35	1108	Гофра 20		48
	4*6	376		4*50	1390	Гофра 25		60
	5*1,5	190		4*70	1670	Гофра 32		72
	5*2,5	270		4*95	2536	Гофра 40		84
	5*4	335				Гофра 50		96
	5*6	452				Гофра 63		108

Выбор сечения проводов и кабеля в зависимости от тока и мощности – Блог Elektrovoz

Медные жилы проводов и кабеля

Сечение жилы, кв. мм	Напряжение, 220 В		Напряжение, 380 В
Сечение жилы, кв. мм	ток, А	мощность, кВт	ток, А	мощность, кВт
1,5	19	4,1	16	10,5
2,5	27	5,9	25	16,5
4	38	8,3	30	19,8
6	46	10,1	40	26,4
10	70	15,4	50	33,0
16	85	18,7	75	49,5
25	115	25,3	90	59,4
35	135	29,7	115	75,9
50	175	38,5	145	95,7
70	215	47,3	180	118,8
95	260	57,2	220	145,2
120	300	66,0	260	171,6

Алюминиевые жилы проводов и кабеля

Сечение жилы, кв. мм	Напряжение, 220 В		Напряжение, 380 В
Сечение жилы, кв. мм	ток, А	мощность, кВт	ток, А	мощность, кВт
2,5	20	4,4	19	12,5
4	28	6,1	23	15,1
6	36	7,9	30	19,8
10	50	11,0	39	25,7
16	60	13,2	55	36,3
25	85	18,7	70	46,2
35	100	22,0	85	56,1
50	135	29,7	110	72,6
70	165	36,3	140	92,4
95	200	44,0	170	112,2
120	230	50,6	200	132,0

Spartan Power Battery Cable 3 фута 4 калибра AWG Набор проводов 3/8 дюйма M10: Автомобильная промышленность

Так много применений!

Аккумуляторные кабели Spartan Power отлично подходят для замены автомобильных кабелей, мотоциклов, жилых автофургонов, кемперов, туристических прицепов и других электромонтажных работ, кабелей заземления, тележек для гольфа, стереоусилителей автомобильной аудиосистемы, солнечных батарей, инверторов питания и многих других приложений постоянного тока.

Сделано в США!

Сделано в США! Spartan Power ежедневно производит сверхвысококачественные аккумуляторные кабели, сделанные в США, на своем предприятии в Рино, штат Невада.

100% чистая медь!

Пряди имеют значение! Сравните наши 100% чистые медные провода с конкурентами!

4 AWG: 420 нитей

2 AWG: 665 нитей

1/0 AWG: 1064 нити

2/0 AWG: 1330 нитей

4/0 AWG: 2109 нитей

Продаются как наборы или одиночные игры!

Аккумуляторные кабели с оконечной нагрузкой Spartan Power можно приобрести в виде набора или отдельных положительных или отрицательных выводов.

Внутренние кабели питания ПК | Newegg.com

Внутренние кабели питания ПК соединяют блок питания компьютера с важными компонентами, такими как ЦП или видеокарта. Они поставляются с различными разъемами и мощностью, чтобы соответствовать всем компонентам вашего компьютера и обеспечивать максимальную производительность вашего устройства.

Компьютерные кабели питания PCI Express® поставляются в двух версиях с разной мощностью

Кабели PCI Express выполняют основную функцию обеспечения питания графической карты.Существует три различных типа разъема PCI Express: x16, шестиконтактный и восьмиконтактный. Разъемы PCI Express x16 подключаются непосредственно к соответствующему слоту на материнской плате, без использования кабелей или дополнительных интерфейсов. Они распространены в видеокартах начального уровня, поскольку могут обеспечить максимум 75 Вт. Высококачественные видеокарты обычно требуют большей мощности. Внутренние кабели питания ПК PCI Express с шестиконтактным разъемом могут обеспечивать до 75 Вт. Энергопотребляющая видеокарта может получить 75 Вт от разъема 16x и 75 Вт от шестиконтактного кабеля, что в сумме составляет 150 Вт.Кабели PCI Express с восьмиконтактным разъемом могут обеспечить мощность до 150 Вт для удовлетворения потребностей высокопроизводительных видеокарт. Некоторые топовые модели видеокарт имеют как восьмиконтактные, так и шестиконтактные разъемы для одновременного получения питания от нескольких кабелей.

Простое преобразование Molex и SATA в PCI Express с помощью подходящих адаптеров

Если вы получаете видеокарты с разъемами PCI Express, а ваш блок питания поддерживает только Molex или SATA, используйте адаптер для решения проблемы. Существуют преобразователи Molex и SATA как для шестиконтактных, так и для восьмиконтактных разъемов PCI Express, а также переходники с шестиконтактного на восьмиконтактный разъем PCI Express.Рекомендуется выбирать адаптеры Molex, поскольку этот старый интерфейс может обеспечить большую мощность. Таким образом, кабель питания вашего ПК будет работать даже во время разгона.

Компьютерные кабели питания ATX оживят вашу материнскую плату

Кабели ATX или P1 обеспечивают питание материнской платы. Они используют 20-контактный или 24-контактный разъем типа ATX. 24-контактный разъем обратно совместим с 20-контактным. Кроме того, у большинства 24-контактных кабелей есть разъем, который можно разделить на 20-контактный и 4-контактный. Чтобы 20-контактный разъем работал с 24-контактным слотом, вы можете приобрести отдельный 4-контактный кабель ATX.

Кабели питания ЦП EPS поставляются с четырехконтактными или восьмиконтактными разъемами.

Внутренние кабели питания ПК EPS или P4 подают питание непосредственно на ЦП. Они могут иметь четырехконтактный или восьмиконтактный разъем. Четырехконтактного разъема обычно достаточно для удовлетворения потребностей среднего пользователя, а восьмиконтактный разъем обеспечивает дополнительную мощность для оверклокеров и конкурентоспособных игроков. Некоторые восьмиконтактные разъемы EPS можно разделить на две четырехконтактные секции для обеспечения обратной совместимости.

Кабели SATA обеспечивают питание жестких дисков и проигрывателей компакт-дисков

Кабели

SATA служат двум целям: они подключают жесткий диск или оптический источник питания к материнской плате и обеспечивают питание для него.Они заменили кабель IDE, для которого требуется отдельный кабель питания. Кабели питания SATA для ПК поставляются с компактным семиконтактным разъемом и поддерживают горячую замену.

Группа компаний Присмиан | Кабели, энергия и телекоммуникационные решения

НАСТОЯЩИЙ ВЕБ-САЙТ (И СОДЕРЖАЩАЯСЯ ЗДЕСЬ ИНФОРМАЦИЯ) НЕ СОДЕРЖИТ И НЕ ЯВЛЯЕТСЯ ПРЕДЛОЖЕНИЕМ НА ПРОДАЖУ ЦЕННЫХ БУМАГ ИЛИ ВЫПОЛНЕНИЕ ПРЕДЛОЖЕНИЯ НА ПОКУПКУ ИЛИ ПОДПИСКУ НА ЦЕННЫЕ БУМАГИ В СОЕДИНЕННЫХ ШТАТАХ, АВСТРАЛИИ, КАНАДЕ ИЛИ ЯПОНИИ ПРЕДЛОЖЕНИЕ ИЛИ ЗАЯВЛЕНИЕ ТРЕБУЕТ РАЗРЕШЕНИЯ МЕСТНЫХ ОРГАНОВ, ИНАЧЕ БУДЕТ НЕЗАКОННЫМ (« ДРУГИЕ СТРАНЫ, »).ЛЮБОЕ ПУБЛИЧНОЕ ПРЕДЛОЖЕНИЕ БУДЕТ ПРОВОДИТЬСЯ В ИТАЛИИ В СООТВЕТСТВИИ С ПЕРСПЕКТИВОМ, ДОЛЖНЫМ ОБРАЗОМ РАЗРЕШЕНО CONSOB В СООТВЕТСТВИИ С ПРИМЕНИМЫМИ НОРМАМИ. ЦЕННЫЕ БУМАГИ, УКАЗАННЫЕ ЗДЕСЬ, НЕ БЫЛИ ЗАРЕГИСТРИРОВАНЫ И НЕ БУДУТ ЗАРЕГИСТРИРОВАНЫ В СОЕДИНЕННЫХ ШТАТАХ В соответствии с Законом США о ценных бумагах 1933 года с внесенными в него поправками («Закон о ценных бумагах № ») ИЛИ В СООТВЕТСТВИИ С СООТВЕТСТВУЮЩИМ ПРАВИЛАМИ ДРУГИХ СТРАН. И НЕ МОГУТ ПРЕДЛОЖИТЬСЯ ИЛИ ПРОДАТЬ В СОЕДИНЕННЫХ ШТАТАХ ИЛИ «U. S. PERSONS », ЕСЛИ ТАКИЕ ЦЕННЫЕ БУМАГИ НЕ ЗАРЕГИСТРИРОВАНЫ В соответствии с Законом о ценных бумагах, ИЛИ ДОСТУПНО ОСВОБОЖДЕНИЕ ОТ РЕГИСТРАЦИОННЫХ ТРЕБОВАНИЙ Закона о ценных бумагах.КОМПАНИЯ НЕ ПРЕДНАЗНАЧЕНА ДЛЯ РЕГИСТРАЦИИ КАКОЙ-ЛИБО ЧАСТИ ПРЕДЛОЖЕНИЙ В СОЕДИНЕННЫХ ШТАТАХ.

ЛЮБОЕ ПРЕДЛОЖЕНИЕ ЦЕННЫХ БУМАГ В ЛЮБОМ ГОСУДАРСТВЕ-ЧЛЕНАХ ЕВРОПЕЙСКОЙ ЭКОНОМИЧЕСКОЙ ЗОНЫ (« EEA »), КОТОРОЕ ВЫПОЛНЯЛО ДИРЕКТИВУ ПРОСПЕКТА (КАЖДЫЙ, « СООТВЕТСТВУЮЩИЙ ГОСУДАРСТВУ-ЧЛЕНУ »), БУДЕТ СДЕЛАНО НА ОСНОВЕ ПРОГРАММЫ A УТВЕРЖДЕНО КОМПЕТЕНТНЫМ ОРГАНОМ И ОПУБЛИКОВАНО В СООТВЕТСТВИИ С ДИРЕКТИВОЙ ПРОСПЕКТА («РАЗРЕШЕННОЕ ПУБЛИЧНОЕ ПРЕДЛОЖЕНИЕ ») И / ИЛИ ПРЕДОСТАВЛЯЕТСЯ ИСКЛЮЧЕНИЕМ ПО ДИРЕКТИВЕ ПЕРСПЕКТИВА ИЗ ТРЕБОВАНИЯ О ПУБЛИКАЦИИ ПРЕДЛОЖЕНИЙ.

СОГЛАСНО, ЛЮБОЕ ЛИЦО, ПРЕДСТАВЛЯЮЩЕЕ ИЛИ НАМЕРЕННОЕ ПРЕДЛОЖЕНИЕ ЦЕННЫХ БУМАГ В СООТВЕТСТВУЮЩЕМУ ГОСУДАРСТВЕ-ЧЛЕНАХ, ЗА ИСКЛЮЧЕНИЕМ РАЗРЕШЕННОГО ПУБЛИЧНОГО ПРЕДЛОЖЕНИЯ, МОЖЕТ СДЕЛАТЬ ЭТО ТОЛЬКО В ОБСТОЯТЕЛЬСТВАХ, В КОТОРЫХ НИКАКИЕ ОБЯЗАТЕЛЬСТВА НЕ ВОЗНИКАЮТ ДЛЯ КОМПАНИИ ИЛИ ОБЯЗАТЕЛЬСТВ МЕНЕДЖЕРОВ ОПУБЛИКОВАТЬ ПРОЕКТ В СООТВЕТСТВИИ СО СТАТЬЕЙ 3 ДИРЕКТИВЫ ПРОЕКТА ИЛИ ДОПОЛНИТЕЛЬНО В СООТВЕТСТВИИ СО СТАТЬЕЙ 16 ДИРЕКТИВЫ ПРОЕКТА В КАЖДОМ СЛУЧАЕ В ОТНОШЕНИИ ТАКОГО ПРЕДЛОЖЕНИЯ.

ВЫРАЖЕНИЕ «ДИРЕКТИВА ПРОСПЕКТА» ОЗНАЧАЕТ ДИРЕКТИВУ 2003/71 / EC (ДАННАЯ ДИРЕКТИВА И ПОПРАВКИ К НЕЙ, ВКЛЮЧАЯ ДИРЕКТИВУ 2010/73 / EC, В СТЕПЕНИ, ПРИНЯТОЙ В СОСТОЯНИИ СООТВЕТСТВУЮЩЕГО ГОСУДАРСТВА-ЧЛЕНА, ВМЕСТЕ С ЛЮБЫМ УЧАСТНИКОМ) .ИНВЕСТОРАМ НЕ СЛЕДУЕТ ПОДПИСАТЬСЯ НА ЦЕННЫЕ БУМАГИ, УКАЗАННЫЕ В ДАННОМ ДОКУМЕНТЕ, ЗА ИСКЛЮЧЕНИЕМ ИНФОРМАЦИИ, СОДЕРЖАЩЕЙСЯ В ЛЮБОМ ПЕРСПЕКТИВЕ.

Подтверждение того, что сертифицирующая сторона понимает и принимает вышеуказанный отказ от ответственности.

Информация, содержащаяся в этом разделе, предназначена только для информационных целей и не предназначена и не открыта для доступа любым лицам, проживающим или проживающим в США, Австралии, Канаде, Японии или других странах. Я заявляю, что я не проживаю и не проживаю в США, Австралии, Канаде, Японии или других странах, и я не являюсь «США». Лицо »(согласно Положению S Закона о ценных бумагах). Я прочитал и понял вышеуказанный отказ от ответственности. Я понимаю, что это может повлиять на мои права. Я согласен соблюдать его условия.

Questo SITO интернет (Е LE Informazioni IVI CONTENUTE) НЕ CONTIENE Н.Е. COSTITUISCE UN’OFFERTA Д.И. Vendita Д.И. Strumenti FINANZIARI О РАС SOLLECITAZIONE ДИ ДИ Acquisto Оферта О SOTTOSCRIZIONE Д.И. Strumenti FINANZIARI NEGLI Stati Uniti, в Австралии, Канаде О Giappone О В QUALSIASI ALTRO PAESE NEL QUALE L’OFFERTA O SOLLECITAZIONE DEGLI STRUMENTI FINANZIARI SAREBBERO SOGGETTE ALL’AUTORIZZAZIONE DA PARTE DI AUTORITÀ LOCALI O COMUNQUE VIETATE AI SENSI DI LEGGE (GLI « ALTRI» PAESI ).QUALUNQUE OFFERTA PUBBLICA SARÀ REALIZZATA В ИТАЛИИ SULLA BASE DI UN PROSPETTO, APPROVATO DA CONSOB IN CONFORMITÀ ALLA REGOLAMENTAZIONE APPLICABILE. GLI STRUMENTI FINANZIARI IVI INDICATI NON SONO STATI E NON SARANNO REGISTRATI AI SENSI DELLO US SECURITIES ACT DEL 1933, COME SUCCESSIVAMENTE MODIFICATO (IL « SECURITIES ACT »), O AI SENSI NTCURITIES ACT », O AI SENSI DELLE CORRIS PORRIS NTRIS NENSI DELLE PA ПРЕДЛОЖЕНИЕ O VENDUTI NEGLI STATI UNITI OA «США ЛИЦА »SALVO CHE I TITOLI SIANO REGISTRATI AI SENSI DEL SECURITIES ACT O IN PRESENZA DI UN’ESENZIONE DALLA REGISTRAZIONE APPLICABILE AI SENSI DEL SECURITIES ACT. NON SI INTENDE EFFETTUARE ALCUNA OFFERTA AL PUBBLICO DI TALI STRUMENTI FINANZIARI NEGLI STATI UNITI.

QUALSIASI OFFERTA DI STRUMENTI FINANZIARI IN QUALSIASI STATO MEMBRO DELLO SPAZIO ECONOMICO EUROPEO (« SEE ») CHE ABBIA RECEPITO LA DIRETTIVA PROSPETTI (CIASCUNOFFET MEMBRO DIRETTIVA PROSPETTI (CIASCUNOFFET), UN « STATO STATO MEMBRO DELLO SPAZIO» COMPETENTE E PUBBLICATO IN CONFORMITÀ A QUANTO PREVISTO DALLA DIRETTIVA PROSPETTI (L ‘» OFFERTA PUBBLICA CONSENTITA «) E / O AI SENSI DI UN’ESENZIONE DAL REQUISITO DI UN’ESENZIONE DAL REQUISITO DI UN’ESENZIONE DAL REQUISITO DI PUBLIS PRUBLIC

CONSEGUENTEMENTE, CHIUNQUE EFFETTUI O INTENDA EFFETTUARE UN’OFFERTA DI Strumenti FINANZIARI В UNO Stato MEMBRO RILEVANTE Диверса ДАЛЛ «Pubblica CONSENTITA Оферта» può FARLO ESCLUSIVAMENTE LADDOVE NON SIA PREVISTO ALCUN OBBLIGO PER LA Societa O UNO DEI СОВМЕСТНОЕ GLOBAL КООРДИНАТОРОВ O DEI МЕНЕДЖЕР DI PUBBLICARE RISPETTIVAMENTE UN PROSPETTO AI SENSI DELL’ARTICOLO 3 DELLA DIRETTIVA PROSPETTO O INTEGRARE UN PROSPETTO AI SENSI DELL’ARTICOLO 16 DELLA DIRETTIVA PROSPETTO, В RELAZIONE СКАЗОЧНОЕ ПРЕДЛОЖЕНИЕ.

L’ESPRESSIONE «DIRETTIVA PROSPETTI» INDICA LA DIRETTIVA 2003/71 / CE (TALE DIRETTIVA E LE RELATIVE MODIFICHE, NONCHÉ LA DIRETTIVA 2010/73 / UE, NELLA MISURA IN CUI SIA RECEPITA MISURA, DIRETTIVA, DIRETTIVA, DIRETTIVA, DIRETTIVA, DIRETTIVA, DIRETTIVA, DIRETTIVA, DIRETTIVA, DIRETTIVA, DIRETTIVA, DIRETTIVA, DIRETTIVA, DIRETTIVA, DIRETTIVA, DIRETTIVA, DIRETTIVA, DIRETTIVA, DIRETTIVA, DIRETTIVA, DIRETTIVA, DIRETTIVA, DIRETTIVA, DIRETTIVA, DIRETTIVA, DIRETTIVA, 2010/73 / UE, NELLA MISURA, CUI, SIA RECEPITA NEL RELATIVO STATO MEMBRO). GLI INVESTITORI NON DOVREBBERO SOTTOSCRIVERE ALCUNO STRUMENTO FINANZIARIO SE NON SULLA BASE DELLE INFORMAZIONI CONTENUTE NEL RELATIVO PROSPETTO.

Conferma, который соответствует сертификату и принимает заявление об отказе от ответственности.

У меня есть документы, содержащие информацию, представленную в разделе, посвященном окончательной информативной и не имеющей прямого доступа к получению доступа ко всем частям, которые находятся в Австралии, Канаде или в Джаппоне или Уно дельи Алтри Паэзи. Dichiaro di non essere soggetto резидент или trovarmi negli Stati Uniti, в Австралии, Канаде или Giappone o uno degli Altri Paesi e di non essere una «лицо США» (ai sensi della Regulation S del Securities Act). Ho letto e compreso il отказ от ответственности sopraesposto.Comprendo Che può condizionare i miei diritti. Accetto di rispettarne i vincoli.

Назад к основам: петля против сетевого питания

Поскольку четырехпроводные устройства имеют внешнее питание, они могут поддерживать гораздо более энергоемкие функции, такие как механические реле, яркие светодиодные дисплеи, расширенные возможности последовательной связи, такие как Modbus ^®, и питание выходы, среди прочего. Четырехпроводные соединения легче понять, потому что нет необходимости беспокоиться о падении напряжения на токовой петле.Четырехпроводное устройство можно запитать, просто подключив его к розетке или к источнику постоянного тока, например, к батарее.

Как уже упоминалось, четырехпроводные устройства часто имеют отличную встроенную изоляцию сигналов. В устройстве с изоляцией питания от сигнала для токового сигнала и источника питания используются полностью отдельные провода. Это может значительно упростить настройку и обслуживание при работе со сложными сигнальными сетями 4–20 мА (с несколькими переменными процесса 4–20 мА в нескольких контурах) или при наличии большого количества электронных шумов от источника питания.

Четырехпроводные соединения, в отличие от двухпроводных, требуют отдельного источника питания для устройства, что может быть невыгодным в зависимости от наличия питания. Как правило, они более дорогие, поскольку требуют наличия внутренней схемы источника питания для обработки получаемой ими внешней мощности и, как правило, содержат более дорогие компоненты.

Количество проводов, необходимых для подключения четырехпроводных устройств, может стать проблемой для установщиков, особенно во взрывоопасных зонах, где весь этот провод должен проходить через кабелепровод.Это также может затруднить техническое обслуживание и устранение неисправностей в будущем, требуя оценки и ремонта почти вдвое большей схемы по сравнению с аналогичной двухпроводной системой.

Четырехпроводные соединения также имеют меньше вариантов, когда речь идет о взрывоопасных зонах. Одни только высокие требования к мощности делают сертификаты искробезопасности (I.S.) и невоспламеняемости (N.I.) чрезвычайно редкими. Чтобы четырехпроводное устройство можно было использовать во взрывоопасной зоне, его часто необходимо заключить во взрывозащищенный корпус, который, хотя и эффективен, не всегда может быть лучшим вариантом.

Все о различных кабелях и разъемах питания ПК

Последнее обновление: 15 июля 2008 г.

Все о различных кабелях и разъемах питания ПК

Различные кабели питания

Общая информация

Если вам нужны дополнительные технические данные о разъемах питания ATX, вы можете найти текущие спецификации и многое другое на formfactors.org

Провода и соединители не идеальные проводники.У них есть сопротивление. Когда ток проходит по проводам и разъемам, происходит падение напряжения и энергия потеряна как тепло. Пока вы их не перегружаете, падение напряжения и дополнительный нагрев не имеет значения. Но по мере роста тока потери усугубляются. Вот почему ты см. некоторые силовые кабели с более чем одним проводом для того же напряжения. Имея наличие нескольких проводов снижает потери. Если вы серьезно перегрузите линию, провод может стать довольно теплым. Сопротивление разъемов имеет тенденцию к увеличению по мере того, как они вставляются и отключаются, поэтому после достаточного использования они могут перегреться и даже плавятся при прохождении большого тока.Итак, много изменений в разъемах закончилось. время должно быть связано с добавлением дополнительных проводов и разъемов, чтобы убедиться, что ни один из этих проблем возникают.

В некоторых из приведенных ниже таблиц указана максимальная мощность, поддерживаемая источником питания. кабель и соответствующий разъем питания. В некоторых спецификациях четко написано из максимально допустимой мощности. Другой в спецификациях указан только рекомендуемый разъем и калибр проводов, и никогда укажите максимальную мощность. И никогда не бывает абсолютной ценности в любом случае максимальная мощность.Если вы потянете немного больше мощности, чем максимальная, оборудование не сразу загорается. В падение напряжения и рассеиваемая мощность увеличиваются при увеличении ток, поэтому нет четкой максимальной мощности, при которой он перестает работать. Большинство спецификаций, в которых указана максимальная мощность обеспечивают широкий запас прочности, определяя значение что намного ниже максимумов, поддерживаемых разъемом и проводом. Если в таблице ниже указано «Официальное максимальная мощность кабеля / разъема «, то в спецификации указывается максимальная мощность.В большинстве случаев эта мощность будет значительно ниже, чем действительно может быть обработан предлагаемым разъемом и проводом. Если таблица обеспечивает «неофициальную максимальную мощность кабеля / разъема», а затем в спецификации не указан максимум, а значение в таблице является практическая максимальная мощность, определяемая максимумами для разъема и предложил провод. Неофициальная мощность не имеет большого запаса прочности встроен, потому что люди различаются по размеру маржи. Некоторые люди с удовольствием используйте максимумы разъемов и проводов, а другим людям нравится иметь широкий коэффициент безопасности.

Оригинальные кабели питания для ПК

Оригинальный ПК дебютировал в 1981 году и использовал два кабеля для подключения БП (блок питания) к материнской плате. Разъем для двух кабелей бок о бок в разъемы материнской платы. Иногда они имеют такой ключ они подключаются только одним способом, а иногда и нет. Даже если они запрограммированы вы можете вставить их неправильно, если приложите немного усилий. Ты всегда нужно не забывать подключать их так, чтобы черные провода были рядом с каждым Другие.Либо «черный к черному», либо дым и ливень искр.

Распиновка
Номер пина	Цвет провода	Описание
1	оранжевый	мощность хорошая
2	красный	+5 вольт или соединительный ключ
3	желтый	+12 вольт
4	синий	-12 вольт
5	черный	земля
6	черный	земля
1	черный	земля
2	черный	земля
3	белый	-5 вольт
4	красный	+5 вольт
5	красный	+5 вольт
6	красный	+5 вольт

Номера деталей разъема
Разъем материнской платы	Кабельный соединитель	Клеммы	Максимальный ток на цепь
Molex 15-48-0106	Molex	Molex 08-50-0276	5 ампер

Максимальная мощность неофициального кабеля / разъема для основных направляющих
Рейка напряжения	Кол-во линий	Максимальный ток	Максимальная мощность
+5 В	3 или 4	15 или 20 ампер	75 или 100 Вт
+12 В	1	5 ампер	60 Вт

В старых компьютерах почти все микросхемы питались напрямую от 5-вольтовой шины.В результате блок питания выдает большую часть своей мощности на уровне 5 вольт. Там это три или четыре линии, предназначенные для 5-вольтовой шины. Другой основная шина — 12 вольт. Это использовалось в основном для запуска дисководов, двигателей и фанаты. Две отрицательные шины — это источники питания «смещения», которые должны обеспечивать только небольшое количество тока. Ради интереса вот спецификация для блока питания, который поставлялся с оригинальным IBM PC. Он обеспечивает максимум 63,5 Вт. Боже, это были дни.

Оригинальный блок питания IBM PC
Напряжение	Максимальный ток	Максимальная мощность
+5 В	7.0 ампер	35 Вт
-5 В	0,3 ампер	1,5 Вт
+12 В	2,0 ампер	24 Вт
-12 В	0,25 ампер	3 Вт

4-контактный кабель периферийного питания

Четырехконтактный кабель питания для периферийных устройств восходит к оригинальному ПК. Это было используется для дисководов гибких дисков и жестких дисков.Он все еще существует и теперь также используется для всех видов вещей, включая дополнительные вентиляторы, дополнительную мощность видеокарты, дополнительное питание материнской платы и освещение корпуса. Он стар, как холмы но до сих пор очень широко используется. Коннектор имеет такую форму что он подходит только одним способом. Вам не нужно беспокоиться о его вставке неправильный путь. Люди часто используют термин «4-контактный силовой кабель Molex» или «4-контактный кабель питания». Molex «для обозначения к четырехконтактному кабелю периферийного питания. Это не технически полезный термин потому что 4 пин 12 вольт кабель также является 4-контактным кабелем Molex (Molex производит лота шт. разъемы), но «4-контактный Molex» обычно используется для обозначения периферийных устройств. кабели в любом случае.

Распиновка
Номер пина	Цвет провода	Описание
1	желтый	+12 вольт
2	черный	земля
3	черный	земля
4	красный	+5 вольт

Номера деталей разъема
Корпус розетки	Розетка	Корпус штифта	Штифт	Максимальный ток на цепь
AMP 1-480424-0	АМП 60619-1	AMP 1-480426-0	АМП 60620-1	13 ампер

Я не знаю официального определения максимально допустимого тока в периферийный кабель.Разъем может выдерживать ток 13 ампер в соответствии с производитель. Но обычно вы найдете провод 18 AWG в периферийных кабелях. Если у вас есть 18-дюймовый кабель (около полуметра) и вы используете 13 ампер через провод 18 калибра вы получите падение напряжения около 0,25 вольт, считая как провод питания, так и заземление (он должен идти в обе стороны) и рассеиваемая мощность составляет около 3,3 Вт. Это не хорошо. Я просто рискнул и указал максимальный ток как 5 ампер.

Максимальная подача неофициальной мощности кабеля / разъема
Рейка напряжения	Кол-во линий	Максимальный ток	Максимальная мощность
+5 В	1	5 ампер	25 Вт
+12 В	1	5 ампер	60 Вт

Современные источники питания обычно имеют как минимум два отдельных периферийных устройства. силовые кабели, каждый из которых имеет два или более периферийных разъема.Когда вы подключаете несколько мощных устройств, рекомендуется распространить нагрузка между всеми вашими кабелями. Не подключайте просто все свои устройства к один кабель, если это не устройства с относительно низкой нагрузкой. Распространение тока между кабелями снижает падение напряжения и потери мощности. Если они относительно слаботочные устройства, такие как вентиляторы, или это просто диск или два тогда это не имеет значения. Но если вы вставляете много жестких дисков в компьютер (некоторые могут потреблять почти 3 А при 12 В при выполнении некоторых операций) или подключения вспомогательного питания видеокарты, затем разложите нагрузки между периферийными силовыми кабелями.Также полезно, если вы используете разъем как можно ближе к блоку питания, а не приклеивать конец кабеля. Дополнительный провод означает большее падение напряжения. И если ты с помощью периферийного разъема для Затем убедитесь, что подключили все периферийные устройства адаптера. разъемы в отдельный кабель БП. Они дали вам два периферийных разъема по причине. Подключение их обоих к одному и тому же кабелю блока питания заставляет ваше видео карту для подачи питания 12 В через один провод 18 калибра.Это увеличивает ваш падение напряжения и рассеиваемая мощность в кабеле. Некоторое текущее высококачественное видео карты могут потреблять более 10 ампер при 12 вольт, большая часть которых идет через разъем PCI Express, так что будьте осторожны. Вероятно, это будет работать, если не распределять нагрузку, но нет оправдания тому, что вы не делаете это должным образом. Они дали вам несколько кабелей. Вы могли бы также использовать их. Плюс есть что-то жуткое в том, чтобы иметь теплые провода, даже если они не плавятся.

Иногда вы будете сталкиваться с периферийными разъемами, у которых нет всех четыре провода.Обычно это кабели на 12 В, предназначенные для вентиляторов. Никогда подключите один из них к дисководу. Диски рассчитаны на напряжение 5 и 12 вольт. предоставлена. Некоторые из двухпроводных периферийных разъемов предназначены для управления скоростью. фанаты. Это означает, что напряжение меняется в зависимости от желаемой скорости вращения вентилятора. Разъем будет обеспечивать только 12 вольт, когда вентилятор работает на полной скорости и напряжение уменьшается, чтобы замедлить вентилятор. Определенно не подключайте это ни во что, кроме фаната! Обычно такой разъем для периферийных устройств имеет «вентилятор». напечатаны на нем, чтобы предупредить вас.Если у периферийного разъема четыре провода: один желтый, два черных и один красный, и на нем нет какого-либо напечатанного предупреждение прилагается, то это стандартный периферийный кабель, и вы можете его подключить ни во что.

Кабель питания дисковода гибких дисков

Кабель четырехконтактного дисковода для гибких дисков появился при запуске ПК, включая 3,5-дюймовый дисководы гибких дисков. Этот вид кабеля также иногда используется в качестве вспомогательного кабель питания для видеокарт AGP, которые потребляют больше энергии, чем можно получить от слот материнской платы.Коннектор имеет такую форму, что подходит только для одного Таким образом, вам не нужно беспокоиться о том, что он вставлен неправильно. Дискета кабели построены с небольшими разъемами и проводом 20 AWG, поэтому они ограничены относительно низкое потребление тока.

Распиновка
Номер пина	Цвет провода	Описание
1	красный	+5 вольт
2	черный	земля
3	черный	земля
4	желтый	+12 вольт

Номера деталей разъема
Корпус розетки	Розетка	Максимальный ток на цепь
AMP 171822-4	АМП 170262-1	3 ампера

Максимальная мощность неофициального кабеля / разъема
Рейка напряжения	Кол-во линий	Максимальный ток	Максимальная мощность
+5 В	1	3 ампера	15 Вт
+12 В	1	3 ампера	36 Вт

6-контактный кабель вспомогательного питания

Дополнительный кабель питания был добавлен для обеспечения дополнительной мощности материнских плат. для 3.3 и 5 вольт. Этот разъем сейчас используется редко. Это самое обычно встречается на старых материнских платах AMD с двумя процессорами. Ты больше скорее увидит Bigfoot, чем материнская плата, которая использует этот разъем. Это подключается к 6-контактной версии разъема материнской платы, используемого оригинальное основное питание ПК кабели.

Распиновка
Номер пина	Цвет провода	Описание
1	черный	земля
2	черный	земля
3	черный	земля
4	оранжевый	+3.3 вольта
5	оранжевый	+3,3 В
6	красный	+5 вольт

Номера деталей разъема
Разъем материнской платы	Кабельный соединитель	Клеммы	Максимальный ток на цепь
Molex 15-48-0106	Molex -0010	Molex 08-50-0276	5 ампер

Максимальная мощность неофициального кабеля / разъема
Рейка напряжения	Кол-во линий	Максимальный ток	Максимальная мощность
+3.3 вольта	2	10 ампер	33 Вт
+5 В	1	5 ампер	25 Вт

Кабель питания SATA

SATA был введен для обновления интерфейса ATA (также называемого IDE) до более продвинутый дизайн. SATA включает в себя кабель для передачи данных и кабель питания. Кабель питания заменяет старый 4-контактный периферийный кабель и добавляет поддержку 3.3 вольта (при полной реализации). В разъем имеет такую форму, что его можно вставить только правильным образом.

Распиновка
Номер пина	Номер провода	Цвет провода	Описание
1	5	оранжевый	+3,3 В
2	5	оранжевый	+3,3 В
3	5	оранжевый	+3.3 вольта
4	4	черный	земля
5	4	черный	земля
6	4	черный	земля
7	3	красный	+5 вольт
8	3	красный	+5 вольт
9	3	красный	+5 вольт
10	2	черный	земля
11	2	черный	земля
12	2	черный	земля
13	1	желтый	+12 вольт
14	1	желтый	+12 вольт
15	1	желтый	+12 вольт

Номера деталей разъема
Кабельный соединитель	Клеммы	Максимальный ток на цепь
Molex 67582-0000	Molex 67581-0000	1.5 ампер

Официальный кабель / разъем максимальная мощность при поставке
Рейка напряжения	Кол-во линий	Максимальный ток	Максимальная мощность
+3,3 В	3	4,5 ампер	14,85 Вт
+5 В	3	4,5 ампер	22,5 Вт
+12 В	3	4.5 ампер	54 Вт

Будьте осторожны с кабелями питания SATA. Некоторые из них отсутствуют провод на 3,3 вольта. Люди со старыми блоками питания часто используют адаптеры, которые конвертировать из 4-контактный периферийный кабели к кабелям питания SATA. Но так как 4-х контактные периферийные разъемы только подавать 5 и 12 вольт, на разъеме SATA отсутствует 3,3 вольта (нет оранжевый провод). Есть также несколько старых блоков питания, которые необъяснимо есть кабели питания SATA, в которых отсутствуют 3.Провод 3 вольта. В настоящее время SATA диски редко используют 3,3 вольта. Это может быть связано с тем, что слишком много людей используют адаптеры, поэтому производители приводов не хотят головной боли, связанной с использованием 3,3 вольт. Но в будущем приводы на 3,3 В могут стать обычным явлением, поэтому вам нужно Будьте осторожны при использовании кабелей питания SATA, не обеспечивающих напряжение 3,3 В.

ATX 20-контактный основной кабель питания

В 1996 году производители ПК начали переходить на стандарт ATX, который определил новый 20-контактный разъем питания материнской платы.Он включает в себя шину 3,3 В, которая используется для питания новых микросхем, требующих напряжения ниже 5 вольт. Он также имеет резервная 5-вольтовая шина, которая всегда включена, даже когда питание включено выключено, чтобы обеспечить питание материнской платы в режиме ожидания, когда машина спит. Новый разъем также позволяет материнской плате включать питание и выключить, а не зависеть от того, чтобы пользователь щелкнул выключателем питания. Этот разъем поляризован, поэтому его можно вставлять только в правильном направлении.

Распиновка
Контакты с 1 по 10			Контакты с 11 по 20
Описание	Цвет провода	Номер пина	Номер пина	Цвет провода	Описание
+3,3 В	оранжевый	1	11	оранжевый	+3,3 В
+3.3 вольта	оранжевый	2	12	синий	-12 вольт
земля	черный	3	13	черный	земля
+5 В	красный	4	14	зеленый	ПС_ОН №
земля	черный	5	15	черный	земля
+5 В	красный	6	16	черный	земля
земля	черный	7	17	черный	земля
PWR_OK	серый	8	18	белый	-5 вольт (опционально)
VSB +5 В	фиолетовый	9	19	красный	+5 вольт
+12 В	желтый	10	20	красный	+5 вольт

Некоторые линии напряжения на разъеме могут иметь меньшие измерительные провода, которые позволяют источнику питания определять, какое напряжение на самом деле видит материнская плата.Они довольно часто встречаются на линии 3,3 В на выводе 11, но иногда используется и для других напряжений. Линия -5 вольт на выводе 18 была сделана необязательный в ATX12V 1.3 (представлен в 2003 году), потому что -5 использовался редко годами. Новым материнским платам практически никогда не требуется -5 вольт, но многим старым материнские платы делают. Большинство новых блоков питания не обеспечивают -5 вольт, в котором случае отсутствует белый провод.

Номера деталей разъема
Разъем материнской платы	Кабельный соединитель	Клеммы	Максимальный ток на цепь
Molex 39-28-1203	Molex 39-01-2200	Molex 39-00-0168, Molex 44476-1111	6 ампер

Максимальная мощность неофициального кабеля / разъема для основных направляющих
Рейка напряжения	Кол-во линий	Максимальный ток	Максимальная мощность
+3.3 вольта	3	18 ампер	59 Вт
+5 В	4	24 А	120 Вт
+12 В	1	6 ампер	72 Вт

Dell поставляла много компьютеров с материнскими платами и блоками питания. который выглядел как простой старый ATX, но на самом деле не был ATX. если ты подключил настоящий блок питания ATX к материнской плате, тогда все пошло kaboom (или frzzzzzap или…). К сожалению, некоторые крупные производители компьютеров любят блокировать покупатели покупают обновления у них, а не у третьих лиц. Это достаточно противно, но Dell построила свои нестандартные компьютеры и материнские платы с тем, что выглядело как стандартные компоненты ATX. Вы только узнали иначе однажды начали лететь искры. Компьютеры Dell, на которых была эта отметка бомба замедленного действия была изготовлена в период с 1996 по 2000 год. Если вы заменяете Dell power поставки из этой эпохи, тогда вам следует позвонить в Dell и убедиться, что это не фирменный дизайн.И если они скажут да, то обязательно озвучите свой неудовольствие. Это дьявольская деловая практика, которую следует прекратить.

Вы можете подключить 20-контактный кабель питания ATX к материнской плате с 24-контактный разъем ATX. На изображении выше показан 20-контактный кабель питания, подключенный к 24-контактная материнская плата. Только 20-контактный кабель питания подходит к одному концу 24-контактного разъема материнской платы, поэтому вы не можете его вставить неправильно. 24-контактный разъем материнской платы на самом деле всего лишь 20-контактный. разъем с 4 дополнительными контактами на конце.Оригинальные 20 контактов были без изменений. Дополнительные 4 контакта не являются отдельными направляющими. Это просто лишние строки для подачи большего тока на те же рельсы. На каждой 24-контактной материнской плате я видно, лишние линии для земли, 3.3, 5 и 12 просто подключены к другим линиям на той же направляющей от 20 контактный разъем. Я никогда не слышал об исключениях, и это не имеет смысла для производителей материнских плат для создания любых. В результате можно подключить 20-контактный кабель. в 24-контактную материнскую плату, и она будет работать нормально.По крайней мере, это будет для в то время как. Не зря они добавили эти лишние 4 контакта. Когда вы подключаете 20-контактный кабель в 24-контактный разъем, вы не обеспечиваете дополнительный ток емкость, которая может потребоваться материнской плате. Если ваша материнская плата текущие требования достаточно низкие, тогда он будет работать должным образом только с 20 штыревой кабель питания подключен. Но если материнская плата потребляет достаточный ток, тогда вы можете перегреть 20 контактов, которые вы используете на 24-контактном разъеме. Я видел достаточно фотографий сгоревших основных разъемов ATX, чтобы уверить вас, что это бывает.При добавлении дополнительных четырех контактов напряжение 3,3 вольт увеличилось с 3 до 4 линий. 5 вольт при от 4 до 5 линий. 12 вольт перешли с 1 на 2 линии, поэтому его мощность вдвое. Разъемы действительно нагреваются, если вы их перегрузите, так что самый безопасный что нужно сделать, это использовать настоящий 24-контактный блок питания на материнской плате с 24-контактным разъем. Обратите внимание, что ваш 24-контактный компьютер может нормально работать с 20-контактным питанием. до тех пор, пока вы не добавите карту PCI Express позже в будущем. PCI Express карты могут потреблять до 75 Вт через разъем материнской платы, поэтому добавление карты расширения может существенно увеличить потребляемую мощность через основной силовой кабель.Многие PCI Express видеокарты, которые имеют 6-контактный или 8-контактный разъем PCI Express кабель питания все еще рисует существенный часть их 12-вольтовой нагрузки через слот PCI Express. Дополнительные 4 штифты удвоили допустимую нагрузку на шину 12 В, так что одну из них легко перегрузка при использовании только 20-контактного сетевого кабеля.

На картинке выше показан адаптер, который позволяет подключать 20-контактный разъем. блок питания в 24-контактную материнскую плату. Это не решает проблемы упомянутый выше.В на самом деле они обычно только усугубляют ситуацию. У вас остались только те же старые 20 провода и штыревые разъемы, которые у вас были бы, если бы вы его подключили прямо в материнскую плату. Но с адаптером у вас также больше провода и еще один набор контактов и розеток, чтобы у вас было более высокое падение напряжения и больше вещей, которые могут пойти не так. Адаптер только устраняет проблему. от 24-контактного разъема материнской платы и переместите его в 20-контактный разъем на адаптер. Единственное, что он делает, это убедиться, что 20-контактный разъем на адаптере плавится, а не 24-контактный разъем на материнская плата.Вы не должны недооценивать потенциальные проблемы, которые возникают от добавления еще одного разъема между блоком питания и материнской платой. Сопротивление разъемов может увеличиваться из-за того, что они вставлены и отсоединены. Увеличение сопротивления приводит к падению напряжения на разъеме и его рассеянию. больше тепла. Любое количество физических изменений также может привести к более высокому разъему сопротивление, которое вызывает больше проблем. Не стоит ставить лишний разъем на пути с высоким током, если у вас нет уважительной причины.Это хорошее правило для силовых кабелей в целом, но это вдвойне из-за того, что вас тянет большой ток иногда нахожу через материнскую плату основные силовые кабели. Лучшая практика — Избегайте этих 20–24-контактных адаптеров и получите настоящий 24-контактный источник питания.

ATX 24-контактный основной кабель питания

24-контактный основной источник питания разъем был добавлен в ATX12V 2.0 для обеспечения дополнительного питания, необходимого Слоты PCI Express. Старший 20-контактный основной источник питания кабель имеет только одну линию 12 В.К новому 24-контактному разъему добавлен один Линия для заземления, 3,3, 5 и 12 вольт. Дополнительные булавки сделали вспомогательный силовой кабель они не нужны, поэтому в большинстве блоков питания ATX12V 2.x их нет. 24-контактный соединитель поляризован, поэтому его можно вставлять только в правильном направлении.

Распиновка
Контакты с 1 по 12			Контакты с 13 по 24
Описание	Цвет провода	Номер пина	Номер пина	Цвет провода	Описание
+3.3 вольта	оранжевый	1	13	оранжевый	+3,3 В
+3,3 В	оранжевый	2	14	синий	-12 вольт
земля	черный	3	15	черный	земля
+5 В	красный	4	16	зеленый	ПС_ОН №
земля	черный	5	17	черный	земля
+5 В	красный	6	18	черный	земля
земля	черный	7	19	черный	земля
PWR_OK	серый	8	20	белый	-5 вольт (опционально)
VSB +5 В	фиолетовый	9	21	красный	+5 вольт
+12 В	желтый	10	22	красный	+5 вольт
+12 В	желтый	11	23	красный	+5 вольт
+3.3 вольта	оранжевый	12	24	черный	земля

Некоторые линии напряжения на разъеме могут иметь меньшие измерительные провода, которые позволяют источнику питания определять, какое напряжение на самом деле видит материнская плата. Они довольно часто встречаются на линии 3,3 В на выводе 13, но являются иногда используется и для других напряжений. Линия -5 вольт на выводе 20 была сделана необязательный в ATX12V 1.3 (представлен в 2003 году), потому что -5 использовался редко годами.Новым материнским платам практически никогда не требуется -5 вольт, но многим старым материнские платы делают. Большинство новых блоков питания не обеспечивают -5 вольт, в котором случае отсутствует белый провод.

Номера деталей разъема
Разъем материнской платы	Кабельный соединитель	Клеммы	Максимальный ток на цепь
Molex 39-28-1243	Molex 39-01-2240	Molex 39-00-0168, Molex 44476-1111	6 ампер

Максимальная мощность неофициального кабеля / разъема для основных направляющих
Рейка напряжения	Кол-во линий	Максимальный ток	Максимальная мощность
+3.3 вольта	4	24 А	79,2 Вт
+5 В	5	30 ампер	150 Вт
+12 В	2	12 ампер	144 Вт

Если у вас есть блок питания ATX с 24-контактным основным кабелем, его можно подключить его в материнскую плату с 20-контактным разъемом. Он был разработан для того, чтобы способ.Вы можете увидеть пример на картинке выше. Дополнительные 4 контакта на кабель просто нависает над концом разъема материнской платы. 24-контактный подходит только кабель в 20-контактную розетку на одном конце, чтобы вы не смогли вставить ее неправильно. В Дополнительные 4 контакта были добавлены к 24-контактной версии кабеля, чтобы обеспечить один дополнительный провод для заземления, 3,3, 5 и 12 вольт. Но это нормально оставить эти 4 контакты отключены, потому что материнская плата с 20-контактным разъемом не требует их. Единственная проблема, с которой вы можете столкнуться (буквально), — это что-то блокирование места, где 24-контактный кабель свисает с конца.Или иногда конец 20-контактного разъема материнской платы слишком толстый, чтобы поместиться между контактами 24-контактного кабеля. Вы можете решить эту проблему, тщательно сбрив один конец 20-контактного разъема материнской платы. Это просто пластик. Ты не будешь пропустить. Если у вас не получается совместить их вместе, вы можете приобрести переходник. кабель, который заставит его работать. 24-контактный кабель вставляется в один конец адаптер, а затем адаптер подключается к 20-контактной материнской плате. Но ты по возможности следует избегать использования такого адаптера, потому что лишний провод и разъем — это просто еще кое-что, что может пойти не так.Адаптеры тоже немного увеличьте падение напряжения, чего следует избегать. Лучше сначала посмотрите, сможете ли вы получить 24-контактный кабель для подключения к 20-контактной материнской плате прежде чем прибегать к переходнику.

ATX 20 + 4-контактный основной кабель питания

Материнские платы могут поставляться с 20-контактный разъем основного питания или 24-контактный разъем основного питания. Многие блоки питания поставляются с кабелем 20 + 4, который совместим с обоими 20 и 24-контактные материнские платы. Кабель питания 20 + 4 состоит из двух частей: 20-контактный, и деталь с 4 штырями.Если вы оставите две части отдельно, вы можете подключить 20-контактный вставьте часть в 20-контактную материнскую плату и оставьте 4-контактную часть отключенной. Быть уверенным чтобы оставить 4-контактный элемент отключенным, даже если он подходит к другому разъему. 4-контактный разъем не совместим с другими разъемами. Если вы подключите два куска кабеля питания 20 + 4 вместе, тогда у вас есть 24-контактный кабель питания который может быть подключен к материнской плате с 24 контактами.

4-контактный ATX +12 В кабель питания

Старые компьютеры возлагают большую часть своей нагрузки на 3.3 и 5 вольт. По прошествии времени, компьютеры потребляли все больше и больше своей нагрузки от 12 вольт (см. здесь). Перед этим силовой кабель был введен был только один На материнскую плату подведена линия 12 вольт. Этот кабель добавил еще два 12 линии вольт, чтобы большая часть нагрузки могла быть переключена на 12 вольт. Приходит сила от этого разъема обычно используется для питания процессора, но на некоторых материнских платах использовать его и для других целей. Наличие этого разъема на Материнская плата означает, что это материнская плата ATX12V.Для двойной шины питания 12 В источников питания, этот разъем обеспечивает напряжение, называемое 12В2. Сила кабель, который подключается к 4-контактному разъему, имеет два черных провода и два желтых провода. Этот кабель иногда называют кабелем «ATX12V» или кабелем «P4». хотя ни одно из этих описаний не является технически точным.

Если у вас есть один из этих разъемов на материнской плате, вы должны подключить кабель питания, иначе ваш процессор не будет получать питание. Единственное исключение — что когда этот разъем был новым, некоторые материнские платы поставлялись с разъемом к которому можно было подключить 4 штыревой кабель периферийного питания в качестве альтернативы.Это помогло людям, у которых старые блоки питания, в которых не было 4-контактного 12-вольтового кабеля.

4-контактный 12-вольтный кабель поляризован, поэтому его можно подключать только к 4-контактному разъему. контактный разъем материнской платы правильно. Если внимательно посмотреть на картинку выше вы можете видеть, что два контакта квадратные, а два других имеют закругленные углы. Разъемы материнской платы также имеют такой же квадрат и закругленное расположение, поэтому кабель питания подходит только для одной стороны. По крайней мере, это правда, если только вы не очень сильно попытаетесь вставить его в разъем.С достаточным силы иногда можно вставить кабель с небольшим количеством контактов в разъем, который не подходит. Если вы посмотрите внимательно, вы также увидите, что квадратный и закругленный узор соответствует различным положениям на другой материнской плате разъемы, такие как 20-контактный разъем основного питания а также 24-контактный разъем основного питания. Сделайте себе одолжение и подключите к материнской плате только 4-контактный 12-вольтовый кабель. разъем там, где он принадлежит (если вы не любите дым и жареные компоненты).

Если твой у источника питания нет 4-контактного кабеля на 12 В, поэтому вы можете снабдить его адаптер, показанный выше.Он преобразует 4-контактный периферийный кабель в 4-контактный кабель 12 В.

Распиновка
Контакты 1, 2			Контакты 3, 4
Описание	Цвет провода	Номер пина	Номер пина	Цвет провода	Описание
земля	черный	1	3	желтый	+12 вольт
земля	черный	2	4	желтый	+12 вольт

Номера деталей разъема
Разъем материнской платы	Кабельный соединитель	Клеммы	Максимальный ток на цепь
Molex 39-28-1043	Molex 39-01-2040	Molex 39-00-0168, Molex 44476-1111	8 ампер

Максимальная мощность неофициального кабеля / разъема
Рейка напряжения	Кол-во линий	Максимальный ток	Максимальная мощность
+12 В	2	16 ампер	192 Вт

Вы можете подключить 4-контактный кабель питания на 12 вольт в 8-контактный разъем для материнской платы EPS но нет никакой гарантии, что это сработает.Если материнская плата ожидает только одну шину 12 вольт, а затем 4-контактный кабель на 12 вольт может работать. Если материнская плата рассчитывает на две шины на 12 В (многие с двумя процессорами материнские платы требуют одну шину 12 В на процессор), тогда это не сработает. Даже если материнская плата работает с 4-контактный кабель на 12 вольт, вы по-прежнему обеспечиваете только половину текущей пропускной способности, которая будет обеспечиваться кабелем EPS с 8 контактами. Это может перегреть как материнскую плату разъем и 4-х контактный кабель. Это может привести к обгоревшим или оплавленным разъемам.Материнская плата с 8-контактным разъемом EPS рассчитана на большой ток и вы серьезно рискуете, подключив 4-контактный кабель. Подходит только 4-контактный кабель на одном конце 8-контактного разъема материнской платы EPS, поэтому вы не можете его подключить неправильно. То есть он входит только в один конец разъема материнской платы. если только вы его не заставите. Если кабель плохо входит в розетку, тогда вы, вероятно, пытаетесь подключить его не к тому концу. Но опять же, это не лучшая идея пробовать работать с 4-контактным кабелем на 8-контактной материнской плате в любом случае.

8-контактный EPS кабель питания +12 В

Этот кабель был первоначально разработан для рабочих станций, чтобы обеспечить 12 вольт для питание нескольких процессоров. Но со временем многим процессорам требуется больше 12 вольт. власть и 8-контактный кабель 12 вольт часто используется вместо 4-контактный кабель на 12 вольт. В зависимости от источника питания, разъем может содержать одну шину 12 В. все 8 контактов или две планки на 12 В, занимающие по 4 контакта. Часто упоминается как кабель «EPS12V».

8-контактный 12-вольтный кабель поляризован, поэтому его можно подключать только к 8-контактному разъему. контактный разъем материнской платы правильно. Если внимательно посмотреть на картинку выше вы можете видеть, что четыре контакта имеют квадратную форму, а остальные четыре имеют закругленные углы. Разъемы материнской платы также имеют такой же квадрат и закругленное расположение, поэтому кабель питания подходит только для одной стороны. По крайней мере, это правда, если только вы не очень сильно попытаетесь вставить его в разъем. С достаточным силы иногда можно вставить кабель с небольшим количеством контактов в разъем, который не подходит.У 8-контактного кабеля достаточно контактов, довольно сложно вставить его в неправильном направлении, но решительные люди могут уметь это делать. Если вы внимательно посмотрите, вы также можно увидеть, что квадратный и закругленный узор соответствует различным положениям на другие разъемы материнской платы, такие как 20-контактный разъем основного питания а также 24-контактный разъем основного питания. Вы должны подключить к материнской плате только 8-контактный 12-вольтовый кабель. разъем на своем месте, если вам не нравится запах жареной электроники.

Вы также можете подключить 8-контактный кабель 12 В в 4-контактный разъем материнской платы на 12 вольт.У меня нет фотографии этого, но он похож на это. Четыре из контакты на 8-контактном кабеле подходят в разъем материнской платы, а остальные четыре контакта свешиваются с конца. 8-контактный кабель подходит только к одному концу 4-контактного разъема материнской платы. если только вы не попытаетесь заставить его принять неправильное положение. 8-контактный кабель электрически совместим, но он может не подходить к 4-контактной материнской плате. Часто есть компонент, который блокирует место, где могут висеть 4 штифта. с конца.И иногда пластиковый конец 4-х контактного разъема слишком толщиной, чтобы поместиться между контактами 8-контактного кабеля.

Убедитесь, что вы не пытаетесь подключить 8-контактный кабель 12 вольт в в 8-контактный разъем питания PCI Express разъем на видеокарте. Два кабеля выглядят очень похожими, так что это легко чтобы запутать их. 8-контактный разъем питания PCI Express кабели обычно маркируются, чтобы отличить их от 8-контактные кабели на 12 вольт. Кабель PCI Express обычно имеет маркировку «PCI-E» на разъеме.Если там не являются ярлыками, то вы обычно можете использовать цвета проводов, чтобы обозначить два типа кабелей. отдельно. An 8-контактный кабель на 12 вольт имеет желтые провода на той же стороне, что и зажим разъема. An 8-контактный кабель PCI Express имеет черные провода со стороны зажима. Два силовых кабеля также имеют разные ключи, поэтому вы не можете подключить один тип кабель питания в другой разъем. Но как и в случае с таким разъем, иногда вы можете вставить неправильный кабель в разъем если надавить достаточно сильно.Перед подключить его. Эти двое определенно несовместимы друг с другом.

Распиновка
Контакты с 1 по 4			Контакты с 5 по 8
Описание	Цвет провода	Номер пина	Номер пина	Цвет провода	Описание
земля	черный	1	5	желтый	+12 В (12В1)
земля	черный	2	6	желтый	+12 В (12В1)
земля	черный	3	7	желтый	+12 В (12В1 или 12В2)
земля	черный	4	8	желтый	+12 В (12В1 или 12В2)

Номера деталей разъема
Разъем материнской платы	Кабельный соединитель	Клеммы	Максимальный ток на цепь
Molex 39-28-1083	Молекс 39-01-2080	Molex 39-00-0168, Molex 44476-1111	7 ампер

Максимальная мощность неофициального кабеля / разъема
Рейка напряжения	Кол-во линий	Максимальный ток	Максимальная мощность
+12 В	4	28 ампер	336 Вт

Если у вас нет 8 штыревой кабель 12 вольт, тогда вы можете использовать адаптер, показанный выше.Он преобразует пара 4-х контактных периферийных устройств силовые кабели в 8-контактный 12-вольтовый кабель. Если вы используете один из этих адаптеров тогда будь уверен для подключения 4-контактных разъемов периферийных устройств к отдельным кабелям, идущим от источник питания. Если вы подключите их к одному и тому же кабелю питания, вы потребляют всю мощность 8-контактного 12-вольтового разъема через один калибр 18 провод. Часто это может сойти с рук, но нет причин для этого.

4 + 4-контактный кабель питания +12 В

Материнские платы могут поставляться с 4-контактный разъем на 12 вольт или 8-контактный разъем на 12 вольт.Многие блоки питания поставляются с кабелем на 12 В с 4 + 4 контактами, который совместим с обоими разъемами. и 8-контактные материнские платы. Кабель питания 4 + 4 состоит из двух отдельных частей с 4 контактами. Если вы подключите два куска кабеля питания 4 + 4 вместе, тогда у вас есть 8-контактный кабель питания который можно подключить к 8-контактный разъем на 12 вольт. Если вы оставите две части отдельно, вы можете подключить один из 4-контактных кусочки в 4-контактный разъем на 12 вольт и оставьте другую часть с 4 контактами отключенной.

Если вы внимательно посмотрите на изображение выше, тогда вы увидите поляризацию контакты, которые препятствуют неправильному подключению кабеля.Некоторые из штифты квадратные, у некоторых закруглены углы. Материнская плата разъемы имеют одинаковые квадратные и закругленные углы, чтобы не допустить прокладки кабеля от неправильного подключения. Но если посмотреть действительно внимательно в правой половине этого кабеля, а затем посмотрите на 8-контактный кабель на 12 вольт на изображении выше вы заметите, что они не совпадают. Обычный 8-ми контактный кабель имеет четыре квадратных контакта и четыре закругленных, но показанный выше кабель 4 + 4 имеет два квадратных штифта и 6 закругленных.Левая половина 4 + 4 совпадает с левой половина 8-контактного кабеля, но правая половина другая. Хмммм … И это не какой-то диковинный кабель или. Я видел много 4 + 4, которые похожи на этот. А еще есть другие кабели 4 + 4, которые выглядят так же, как 8-контактный кабель, разделенный на две части (который имеет смысл). Поскольку закругленные штифты входят в квадратные отверстия в разъемах материнской платы этот конкретный кабель отлично впишется в 8-контактная материнская плата на 12 вольт разъем. Но обе половины этого 4 + 4 уместятся в 4-контактный разъем материнской платы на 12 вольт.Вы должны использовать левую половину кабеля, показанного выше, при подключении его в 4-контактный разъем материнской платы, но правая половина тоже подойдет. Как это происходит, любая половина будет нормально работать на 4-контактной материнской плате, потому что обе половины 4 + 4 просто обеспечивают 12 вольт. Распиновка одинакова для обеих половин, так что либо один будет работать. Я не уверен, зачем они делают такие кабели, потому что Вы могли бы подумать, что кабель 4 + 4 будет просто 8-контактным кабелем, который разделяется на две части. И вам понадобится только половина кабеля 4 + 4 для подключения к 4-контактной материнской плате.Другая половина не используется. Но тип кабеля 4 + 4, показанный выше, довольно хорош. обычное дело, так что не позволяйте этому сбивать вас с толку.

6-контактный кабель питания PCI Express

Этот кабель используется для обеспечения дополнительного питания 12 В для расширения PCI Express. карты. Слоты материнской платы PCI Express могут обеспечить максимальную мощность 75 Вт. Многие видеокарты потребляют значительно больше 75 Вт, поэтому 6-контактный разъем PCI Создан экспресс-кабель питания. Эти мощные карты потребляют большую часть своих питание от шины 12 вольт, поэтому этот кабель обеспечивает только 12 вольт.Эти иногда их называют «кабелями PCI Express». Они есть также иногда называемый «кабелями PEG», где «PEG» означает PCI Express. Графика. Если ваш блок питания не имеет 6-контактного кабеля PCI Express, тогда вы можете использовать адаптер, показанный выше, на право конвертировать два 4-контактные периферийные кабели в кабель PCI Express. Если вы используете адаптер, обязательно подключите периферийное устройство с 4 контактами разъемы в отдельные кабели, идущие от блока питания. Если вы подключите их обоих в один и тот же кабель питания, тогда вы потребляете всю мощность разъема PCI Express через один провод 18 калибра.Обычно вы можете это сойдет с рук, но нет причин делать это. 6-контактный разъем PCI Express разъем поляризован, поэтому его можно вставлять только в правильном направление. Но, как и в случае с разъемами этого типа, иногда их можно принудительно в неправильную розетку, если вы достаточно постараетесь. Если он не скользит легко, то вы, вероятно, вставляете его не в то место.

Некоторые видеокарты поставляются с 8-контактный разъем питания PCI Express для поддержки более высокой мощности, чем 6-контактные разъемы PCI Express.Это нормально подключите 6-контактный кабель питания PCI Express к 8-контактному разъему PCI Express. Он предназначен для работы таким образом, но будет ограничен более низкой мощностью. обеспечивается 6-контактной версией кабеля. 6-контактный кабель подходит только для один конец 8-контактного разъема, чтобы вы не могли вставить его неправильно, но иногда вы можете неправильно вставить 6-контактный кабель, если сильно постараетесь достаточно. Видеокарты могут определять, подключили ли вы 6-контактный или 8-контактный разъем. штыревой кабель в 8-штырьковый разъем, чтобы видеокарта могла ограничение при работе только с 6-контактным кабелем питания.Некоторые карты будут откажитесь работать только с 6-контактным кабелем в 8-контактном гнезде. Другие будут работать с 6-контактным кабелем на нормальных скоростях, но не позволит разогнаться. Проверить видеокарту документацию, чтобы получить правила. Но если у вас нет другой информации тогда просто предположите, что если ваша видеокарта имеет 8-контактный разъем, то вы необходимо подключить 8-контактный кабель.

Распиновка
Контакты с 1 по 3			Контакты с 4 по 6
Описание	Цвет провода	Номер пина	Номер пина	Цвет провода	Описание
+12 В	желтый	1	4	черный	земля
+12 В или не подключен	желтый или не подключен	2	5	черный	земля
+12 В	желтый	3	6	черный	земля

Номера деталей разъема
Разъем видеокарты	Кабельный соединитель	Клеммы	Максимальный ток на цепь
Molex 45558-0002	Molex 45559-0002	Molex 39-00-0168, Molex 44476-1111	8 ампер

Официальный кабель / разъем максимальная мощность при поставке
Рейка напряжения	Кол-во линий	Максимальный ток	Максимальная мощность
+12 В	3	2.083 ампер	75 Вт

К сожалению, спецификация PCI Express не является общедоступной. Технические характеристики. Так что большинство людей никогда этого не видели. Включая меня. ATX спецификация: в свободном доступе для всех. Спецификация PCI Express: дорого так что вряд ли кто-нибудь его видел. ATX: хорошо. PCI Express: плохо. Обидно, когда широко используемый стандарт не является общедоступным. Тем не менее, утечка информации из спецификации и питания 6 pin PCI Express Кабель на самом деле рассчитан на крайне консервативные 75 Вт.Я понятия не имею почему мощность такая низкая, потому что спецификации Molex четко позволяют существенно увеличить мощность. Частично причина может заключаться в том, что контакт 2 (перечислен выше как линия 12 В) могут быть указаны как не подключенные в спецификации. Я никогда не видел 6-контактного кабеля питания PCI Express с контактом 2, не связаны. У всех была линия 12 В, подключенная к контакту 2. Я также видел утверждения о том, что могут быть нереализованные смысловые линии в Технические характеристики. Добро пожаловать в неопределенность, которая возникает, когда у вас нет свободно доступные спецификации.Даже с двумя линиями на 12 В стандартная реализация силовых кабелей PCI Express использует достаточно большой калибр провод и достаточно хороший разъем, чтобы обеспечить более трех ампер на провод, необходимых для обеспечения 75 Вт. Тем не менее, 6-контактный кабель питания PCI Express официально обеспечивает всего 75 Вт. Однако, по всей вероятности, реальные реализации этой силы кабель может обеспечить более 75 Вт.

8-контактный кабель питания PCI Express

PCI Express 2.0, выпущенная в январе 2007 г., добавила 8-контактный Кабель питания PCI Express. Это просто 8-контактная версия 6-контактный разъем питания PCI Express кабель. Оба в основном используются для обеспечения дополнительной мощности видео. карты. Официально более старая 6-контактная версия обеспечивает максимальную мощность 75 Вт. (хотя неофициально он обычно может предоставить гораздо больше), тогда как новый 8-контактная версия обеспечивает максимум 150 Вт. Очень легко перепутать 8-контактная версия с очень похожим внешним видом EPS 8-контактный кабель 12 В.

8-контактный разъем PCI Express и EPS 8 пин 12 вольт разъемы поляризованы по-разному, поэтому вы не сможете подключить один кабель к разъему другого типа. То есть вы не сможете подключить не тот кабель, если не попробуете очень трудно. К сожалению, разъемы Molex Mini-fit Jr., используемые обоими типы силовых кабелей иногда могут быть вставлены в другую поляризацию. разъем, если у них всего несколько контактов, и вы нажимаете достаточно сильно. Если кабель не скользит легко тогда ты вероятно, пытаюсь вставить не тот кабель.8-контактный разъем PCI Express разъем имеет небольшую пластиковую перемычку, которая предотвращает его подключен к EPS 8 пин 12 вольт разъем материнской платы. Вы можете увидеть мост на изображении выше между два крайних правых контакта в верхнем ряду разъема. Но нет такой защиты, чтобы предотвратить EPS 8-контактные кабели на 12 вольт от подключения к 8-контактному разъему PCI Express на видеокарте. Что комбинация может подойти, если толкнуть достаточно сильно. И если вы подключите неправильный тип кабеля, тогда ожидайте фейерверк.Некоторые земли и 12 вольт провода для EPS 8 pin 12 вольт обратное по сравнению с 8-контактным PCI Express. К счастью, большинство 8-ми контактных Разъемы PCI Express помечены как «PCI-E», чтобы люди не спутали их с EPS 8-контактные кабели на 12 В. Если на разъемах нет маркировки, вы можете сказать 8-контактный кабель питания PCI Express от 8-контактного кабеля EPS на 12 В, проверив цвет проводов, которые подключаются к зажиму разъема. На Кабель EPS 8 pin, желтые провода (12 вольт провода) входят в разъем со стороны зажима.На 8-контактном разъеме PCI Express кабель, все провода со стороны зажима черные (заземление). То же самое, что и с 6-контактный разъем питания PCI Express кабель. Конечно, ничто из этого не поможет, если в вашем кабеле используется модный конструкция проводов одного цвета, популярная в моде запасы. В этом случае вам просто нужно быть очень осторожным или надеяться, что разъемы промаркированы.

Распиновка
Контакты с 1 по 3			Контакты с 4 по 6
Описание	Цвет провода	Номер пина	Номер пина	Цвет провода	Описание
+12 В	желтый	1	5	черный	земля
+12 В	желтый	2	6	черный	земля
+12 В	желтый	3	7	черный	земля
земля	черный	4	8	черный	земля

Номера деталей разъема
Разъем видеокарты	Кабельный соединитель	Клеммы	Максимальный ток на цепь
?	?	?	?

Официальный кабель / разъем максимальная мощность при поставке
Рейка напряжения	Кол-во линий	Максимальный ток	Максимальная мощность
+12 В	3	4.167	150 Вт

6 + 2-контактный кабель питания PCI Express

Некоторые видеокарты имеют 6-контактные разъемы питания PCI Express и другие 8-контактные разъемы питания PCI Express. Многие блоки питания поставляются с кабелем питания 6 + 2 PCI Express, который совместим с обоими видами видеокарт. Кабель питания 6 + 2 PCI Express состоит из двух частей: 6 шт. часть булавки, и часть 2 булавки. Если поставить два вместе, то у вас есть полный 8-контактный кабель питания PCI Express.Но если вы разделите разъем на две части, затем вы можете подключить 6-контактную часть к старый 6-контактный разъем PCI Express и оставьте 2-контактную часть отключенной. Таким образом, ваш блок питания должен иметь только один кабель 6 + 2, чтобы быть совместимым. с 6-контактными и 8-контактными разъемами PCI Express.

Типы 3 и Тип 4 уже здесь!

На прошлой неделе был наконец ратифицирован стандарт IEEE 802.3bt для PoE типов 3 и 4! Хотя мы уже довольно давно говорили об этих более высоких уровнях PoE, теперь, когда они, наконец, стали утвержденным стандартом, мы подумали, что настало хорошее время, чтобы прояснить вопрос о типах, классах и сертификации PoE, а также предоставить напоминание о нашей специальности — тестировании.

PoE типа 3 выдает 60 Вт от оборудования источника питания (PSE) при входной мощности до 51 Вт на питаемом устройстве (PD), а PoE типа 4 выдает 90 Вт от PSE при входной мощности до 73 Вт на PD. В отличие от предыдущих типов PoE типа 1 (15 Вт) и типа 2 (30 Вт), которые использовали только две пары для подачи питания, эти два новых уровня PoE используют все четыре пары кабеля витой пары (вот почему вы часто слышите, как 802.3bt называют четырехпарный PoE). Эти более высокие уровни мощности означают, что теперь PoE можно использовать для питания всего, от цифровых вывесок и продвинутых камер с панорамированием, наклоном и масштабированием до светодиодных фонарей и даже настольных компьютеров.

Система класса A

IEEE 802.3 PoE назначает классы системе PoE, при этом класс определяется наименьшим общим уровнем мощности, который может поддерживаться как PSE, так и PD. Это достигается за счет того, что PSE обнаруживает требования к мощности PD с помощью протокола обнаружения канального уровня (LLDP), который по существу анализирует двунаправленные пакеты данных между PSE и PD.

Различные классы варьируются от 0 до 8 с PoE типа 1 и типа 2, включая класс от 0 до класса 4, который охватывает входную мощность в PD в диапазоне от 12.От 95 Вт до 25,5 Вт. Тип 3 включает Класс 5 (до 40 Вт на PD) и Класс 6 (до 51 Вт на PD), а Тип 4 включает Класс 7 (до 62 Вт на PD) и Класс 8 (до 73 Вт на PD) . Почему именно у нас есть классовая система?

Основная причина, по которой система классов позволяет согласовывать требования к мощности для лучшего управления бюджетом мощности PSE. Например, если PSE относится к классу 6, а PD — только к классу 5, система классифицируется как класс 5, и PSE может установить максимальную мощность, подаваемую в соответствии с требованиями устройства, а не выдавать больше мощности, чем требуется. .

Сертификация
может помочь
Среди всех этих разговоров о PoE, циркулирующих в нашей отрасли, вы, возможно, также слышали о сертификации PoE через Ethernet Alliance. Программа сертификации PoE Ethernet Alliance была разработана, чтобы помочь свести к минимуму путаницу на рынке путем тестирования и проверки конкретного оборудования PoE для обеспечения совместимости и соответствия стандартам IEEE 802.3 PoE. В конце концов, PoE — это просто имя, которым любой может описать устройство или часть оборудования, даже проприетарные продукты, не соответствующие стандартам.
Любая компания может представить продукт в Ethernet Alliance для сертификации, и после сертификации продукт будет включен в общедоступный реестр. Официальный логотип Ethernet Alliance на сертифицированных продуктах, который чаще встречается для PSE, чем для PD, указывает на соответствие, указывает, считается ли продукт PSE или PD, и указывает максимальную мощность, подаваемую или потребляемую продуктом.
Сам логотип довольно легко понять — красные стрелки указывают направленный поток энергии (принимающий или отправляющий) для обозначения PSE или PD, а число внутри поля указывает класс, поэтому вы знаете максимальную мощность (так что задним числом, если вы идете по логотипу, зная, что классы — это хорошо).
Программа повышения квалификации
Мы, конечно, не можем говорить о ратификации Типа 3 и Типа 4, не говоря о тестировании. В системе PoE мощность передается путем приложения синфазного напряжения к двум парам, то есть ток равномерно распределяется между двумя проводниками. Чтобы это произошло, сопротивление постоянному току каждого проводника в паре должно быть сбалансированным (равным), а любое различие известно как несимметрия сопротивления постоянному току. Слишком большой дисбаланс может исказить сигналы данных, вызывая битовые ошибки, повторную передачу и даже нефункционирующие каналы передачи данных.
Теперь, когда PoE типов 3 и 4 обеспечивает питание всех четырех пар, вам больше не нужно беспокоиться только о дисбалансе сопротивления постоянного тока на каждой паре. Чрезмерный дисбаланс сопротивления постоянного тока между несколькими парами также может нанести ущерб вашим системам PoE. Хотя вы можете увидеть спецификацию дисбаланса сопротивления постоянному току на кабеле поставщика, несовместимые подключения также могут вызвать сопротивление постоянному току, поэтому полевые испытания этого параметра — единственный способ быть уверенным, что ваша система PoE исправна.
Устройства для сертификации медных кабелей DSX CableAnalyzer ™ от Fluke Networks быстро и легко проверяют несимметрию сопротивления постоянному току внутри пары и между парами. Загрузите технический документ здесь, чтобы узнать больше.
Ознакомьтесь с нашим руководством по выбору меди
Разъемы питания
Вид Посмотреть детали
Системы подключения Mini50
Самая маленькая на сегодняшний день герметичная система автомобильного класса в отрасли, а также единственная розетка, обеспечивающая степень защиты IP68, соответствующую спецификациям USCAR
3.0A 4–38 2,00 мм Вид Посмотреть детали
Вид Посмотреть детали
Стандартные штыревые и гнездовые соединители 0,062 дюйма и стандартные 0,062 дюйма
Предоставляет широкий спектр опций, включая свободно висящие или панельные корпуса и клеммы 18-30 AWG.
5.0A 1-36 3,68 мм Вид Посмотреть детали
Вид Посмотреть детали
Соединительная система RAST
Семейство соединительных систем RAST, совместимых с классом UL-94V0 и совместимых с Glow-Wire, обеспечивает широкий диапазон номинальных значений тока, что обеспечивает гибкость конструкции для различных применений в бытовой технике и автомобильном освещении.
6.0A 2–16 2,50 мм Вид Посмотреть детали
Вид Посмотреть детали
Соединительная система KK 396
Обеспечивает 7,0 А и 600 В на цепь в соответствии с отраслевым стандартом 3.Шаг 96 мм, силовое приложение; идеально подходит для приложений W-to-B и B-to-B малой и средней мощности
7.0A 2–24 3,96 мм Вид Посмотреть детали
Вид Посмотреть детали
Разъемы питания Nano-Fit
Самый маленький на сегодняшний день, полностью изолированный заголовок, отвечающий потребностям потребителей в электроэнергии и обеспечивающий защиту терминалов в небольшом корпусе
8.0A 2–16 2,50 мм Вид Посмотреть детали
Вид Посмотреть детали
То же межкомпонентное соединение типа Wire-to-Wire
Бесполая, с шагом 2,50 мм, соединительная система с одним выводом и корпусом, которая снижает затраты на инвентарь, инструменты и настройку для приложений с низким энергопотреблением
8.0A 2–8 2,50 мм Вид Посмотреть детали
Вид Посмотреть детали
Соединительная система Micro-Fit
Предлагает корпус премиум-класса для предотвращения неправильного соединения, уменьшения отката клемм, снижения утомляемости оператора во время сборки и помощи в приложениях для слепого соединения.
8.5А 4–24 3,00 мм Вид Посмотреть детали
Вид Посмотреть детали
Система разъемов H-DAC 64 без уплотнения
Обладает наименьшими функциями в своем классе и отвечает требованиям USCAR к характеристикам. Эти герметичные разъемы обеспечивают большую экономию места и затрат, чем открытые, конкурирующие эквиваленты USCAR класса 2
. 11.0A 3–24 2,54, 4,60 мм Вид Посмотреть детали
Вид Посмотреть детали
Соединительная система L1NK
Предлагает варианты ключей для обеспечения правильного соединения.Он также обеспечивает контроль положения терминала (TPA) для предотвращения отката терминала
11,0 А 2–6 3,96 мм Вид Посмотреть детали
Вид Посмотреть детали
Система разъемов Micro-Fit +
Обеспечивает повышенную пропускную способность по току по сравнению с другими разъемами, а также уменьшение силы сопряжения на 40%
13.0A 2–24 3,00 мм Вид Посмотреть детали
Вид Посмотреть детали
Семейные разъемы питания Mini-Fit
Разъемы питания
Mini-Fit Jr. и Mini-Fit Plus обеспечивают до 9 шт.0A и 13,0A соответственно, а варианты подключения вслепую, обеспечения положения выводов и задней оболочки предлагают универсальную систему соединителей для широкого спектра применений.
13,0 А 2–24 4,20 мм Вид Посмотреть детали
Вид Посмотреть детали
Разъемы питания Ultra-Fit
А 3.Разъем питания с шагом 50 мм, который поддерживает 14,0 А и уменьшает откат клемм с низким усилием сопряжения; идеально подходит для высоких схем
14,0 А 2–16 3,50 мм Вид Посмотреть детали
Вид Посмотреть детали
Стандарт.093-дюймовые штыревые и гнездовые соединители
Надежная, экономичная, мощная межкомпонентная система
14,0 А 1–15 5,03 — 6,70 мм Вид Посмотреть детали
Вид Посмотреть детали
Соединительная система VersaBlade Wire-to-Wire
Обеспечивает надежную, гибкую универсальную систему разъемов питания / сигналов, которая может подавать напряжение до 300 В и 15.0A
15,0 А 1–9 6,20 — 8,90 мм Вид Посмотреть детали
Вид Посмотреть детали
Разъем питания Sabre
Система Sabre представляет собой прочный разъем питания, обеспечивающий до 18 ампер для сильноточных приложений.
18.0A 2–8 7,50 мм Вид Посмотреть детали
Вид Посмотреть детали
Разъемы питания MLX
6.Шаг 35 мм, система разъемов для штырей и розеток диаметром 2,13 мм. Также включает систему заземления MLX для централизации проводки электрического заземления.
20,0 А 1–15 6,35 мм Вид Посмотреть детали
Вид Посмотреть детали
Разъемы питания Mega-Fit
Обеспечивают большую мощность на линейный и квадратный миллиметр, чем у большинства промышленных разъемов питания среднего класса
26.0A 2–12 5,70 мм Вид Посмотреть детали
Вид Посмотреть детали
Разъемы EXTreme LPHPower
Этот разъем, в котором лезвия питания параллельны печатной плате, представляет собой смешанную сильноточную систему разъемов питания и сигналов, которая работает там, где традиционные разъемы не используются.
30,0 А 2–54 7,50 мм Вид Посмотреть детали
Вид Посмотреть детали
Stac64 Система с одним, несколькими карманами и гибридными жатками
Предлагает решения для заголовков с одним и несколькими отсеками для максимальной гибкости конструкции в негерметичных приложениях.
30.0A 8–80 2,54 — 5,25 мм Вид Посмотреть детали
Вид Посмотреть детали
Соединительная система Super Sabre
Предоставляет различные варианты питания и питания / сигнала, рассчитанные на 34.0 А на лезвие в компактной недорогой системе с высокой плотностью размещения
34,0A 2–8 7,50 мм Вид Посмотреть детали
Вид Посмотреть детали
Разъемы питания MultiCat с прецизионными контактами
Мощный соединитель W-to-W и W-to-B с фиксирующим механизмом, который является компактным и легким, что упрощает конструктивные ограничения
40.0A 4 6,83 мм, 7,40 мм Вид Посмотреть детали
Вид Посмотреть детали
Герметичные модули блока распределения питания Micro (μPDB)
Полностью интегрированный герметичный модуль, который занимает мало места, имеет модульную конструкцию и значительную экономию затрат по сравнению со стандартными вспомогательными коробками и другими методами
40.0A 8 3,50 мм Вид Посмотреть детали
Вид Посмотреть детали
Разъемы EXTreme PowerEdge
Можно комбинировать (штабелировать встык) для сопряжения с несколькими выступами сборных шин или краями карт до 203.2 мм для систем распределения питания
40,0 А 4–32 15,00 мм Вид Посмотреть детали
Вид Посмотреть детали
Mini-Fit Sr.Разъемы питания
Мощная соединительная система, доступная в серебре и золоте, способная работать с током до 50,0 А в двухконтурном корпусе 8 AWG
50,0 А 2–14 10,00 мм Вид Посмотреть детали
Вид Посмотреть детали
Сильноточный разъем EXTreme Ten60Power
Добавление соединителей провод-плата и провод-панель обеспечивает большую гибкость конструкции для удовлетворения широкого диапазона требований к мощности и сигналам
60.0A 1–81 10,00 мм Вид Посмотреть детали
Вид Посмотреть детали
Система EXTreme Guardian
Превосходите требования к высоким токам и надежности с помощью более дешевого решения с небольшой центральной линией
80.0A 2–6 11,00 мм Вид Посмотреть детали
Вид Посмотреть детали
Система сильноточных соединителей EXTreme EnergetiC
Максимальная мощность на погонный дюйм, до 100.0 А на каждый блейд-модуль, идеально подходит для вычислительных приложений нового поколения
100,0 А 27–31 2,00, 6,50, 7,65 мм Вид Посмотреть детали
Вид Посмотреть детали
Сильноточные соединители EXTreme PowerMass
Сильноточная, настраиваемая, мощная система межплатных соединителей, обеспечивающая до 350 шт.0A на дюйм
150,0A 1–64 1,60 — 7,50 мм Вид Посмотреть детали
Вид Посмотреть детали
Разъемы питания шинопровода PowerPlane
Обеспечивает сильноточные характеристики наряду с различными конфигурациями и опциями функций, что делает их применимыми для широкого спектра приложений распределения питания
320.0A 1 Вид Посмотреть детали
Вид Посмотреть детали
Разъемы питания семейства FiT
Разъемы питания семейства Molex FiT
предоставляют инженерам-проектировщикам полностью защищенные клеммы заголовка в небольшом корпусе с использованием передовых конструкций, обеспечивающих долгосрочную надежность.
26.0A 2–24 2,50 — 5,70 мм Вид Посмотреть детали
Вид Посмотреть детали
Герметичные соединители MX120G
Предварительно собранное решение с независимым механизмом блокировки со звуковым щелчком, подтверждающим правильность фиксации клемм в положении
10.0A 12 3,20 мм Вид Посмотреть детали
Вид Посмотреть детали
Герметичные соединители MX64
Разработан с интерфейсом USCAR, выдерживает вибрацию и температуру до 125 ° C и одобрен IEC для использования со светодиодными модулями
10.0A 2–8 2,54 мм Вид Посмотреть детали
Вид Посмотреть детали
Система герметичных соединителей MXP120
Высокопроизводительный, герметичный, 1.Герметичная соединительная система диаметром 20 мм, обеспечивающая превосходное соединение, герметизацию и эргономику
13,0 А 2–6 4,00 мм Вид Посмотреть детали
Вид Посмотреть детали
Система промышленных герметичных соединителей MX150L
Предварительно собранная погружная система, соответствующая требованиям IEC IP67, предназначенная для коммерческих автомобилей, морских судов и других суровых условий
18.0A 2–16 5,84 мм Вид Посмотреть детали
Вид Посмотреть детали
Герметичная и открытая соединительная система MX150
Семейство продуктов для погружных устройств с защитой от окружающей среды, способных выдерживать суровые условия.
22,0 А 0–20 3,50 мм Вид Посмотреть детали
Вид Посмотреть детали
Система герметичных соединений MX123
Эта высокопроизводительная соединительная система соответствует или превосходит критерии эффективности USCAR-2 класса 3, при этом превосходя характеристики большинства зрелых продуктов на рынке
25.0A 49–80 2,54 мм Вид Посмотреть детали
Вид Посмотреть детали
Герметичные гибридные модульные соединители CMC и CMX
Герметичная модульная гибридная система с высокой плотностью подключения IP6K9k, разработанная специально для транспортной отрасли.
26.0A 22–154 0,64 — 8,40 мм Вид Посмотреть детали
Вид Посмотреть детали
Разъемы аккумулятора
В то время как для многих приложений потребуется специальный разъем для аккумулятора, Molex также может предложить различные разъемы для аккумулятора в качестве стандартной продукции.
2.0A 3–8 1,00 — 3,00 мм Вид Посмотреть детали
Вид Посмотреть детали
Автономный разъем питания (SCPC)
Простая двухкомпонентная система, используемая для быстрого и простого сращивания и разветвления одножильных и многожильных кабелей с неметаллической оболочкой
20.
Поделиться
Навигация по записям
Назад Маяк для стяжки пола: Маяки для стяжки: виды маяков для стяжки
Вперед Кронштейны для сушки белья на балконе: Кронштейны для бельевых веревок купить в интернет магазине 👍
Вам может понравится
Как снять патрон шуруповерта: Как снять патрон с шуруповерта. Виды крепления патронов и др.
05.08.1971
Прогорел глушитель чем заделать: Чем и как заделать глушитель без сварки
19.01.1977
Чем очистить керамическую раковину на кухне: Чем чистить керамическую раковину на кухне
23.05.2020
Добавить комментарий Отменить ответ
Ваш адрес email не будет опубликован. Обязательные поля помечены *
Комментарий *
Имя *
Email *
Сайт

Рубрики
Ванн
Двер
Дом
Окон
Откос
Разное
Ремонт
Руками
Советы
Укладк
Журнал "Дизайнер" Copyright © 2018 Все права защищены . | Копирование материалов сайта, без прямой ссылки на источник, запрещено.
