Содержание

Универсальные инструменты для измерения углов

Из угловых мер для контроля углов (угольники, угловые плитки, шаблоны) при работе на токарно-карусельных станках применяются только шаблоны. Конусными мерами являются конусные калибры различных конструкций. Из специальных и универсальных инструментов для измерения углов при обработке конических  [c.259]

УНИВЕРСАЛЬНЫЕ ИНСТРУМЕНТЫ ДЛЯ ИЗМЕРЕНИЯ УГЛОВ  [c.110]

Универсальные инструменты для измерения углов  [c.111]


Универсальные угломеры предназначены для измерения углов инструмента и деталей (изделий). Угломеры изготовляют двух типов  [c.23]

Для измерения углов у различных режущих инструментов служат различные угломеры. Угломеры могут быть накладными и стационарными. На фиг. 126, а приведена схема проверки углов резца накладным угломером конструкции ВНИИ. Устройство угломера основано на использовании груза — отвеса, который всегда стремится придать стрелке прибора вертикальное положение.

Этим угломером можно контролировать геометрические параметры всевозможных инструментов. На фиг. 126, б приведена схема стационарного угломера для контроля углов резца. Стационарные угломеры очень удобны в работе, но менее универсальны, чем накладные.  [c.235]

Универсальный угломер типа УН (рис. 13.10, б) предназначен для измерения углов от О до 320°, Он состоит из сектора-основания 9, на плоскости которого нанесена основная шкала с интервалом деления 1°. С основанием шарнирно соединен подвижный сектор 2 с нониусом. Плавное перемещение сектора осуществляется микрометрической подачей 3, размещенной на обратной, стороне сектора-основания. Измерительными поверхностями угломера являются линейка 4, неподвижно соединенная с основанием 9, и угольник 6, присоединяющийся с помощью хомутика 7 к подвижному сектору 2. Для расширения предела измерений инструмента к нему придается линейка 10, которая с помощью хомутика И крепится к угольнику или к подвижному сектору.  

[c. 197]

Прежде чем приступить к обмеру Деталей, нужно ознакомиться с измерительными инструментами и приемами, применяемыми при обмере. В 52 были рассмотрены некоторые специальные контрольно-мерительные инструменты. В настоящей главе дается описание различных универсальных измерительных инструментов, применяемых при обмере деталей. Эти инструменты изготовляются для измерения линейных размеров и величин углов.  

[c.217]

Для измерения спирального сверла применяют следующие инструменты универсальный угломер, штангенциркуль, микрометр, прибор для измерения задних углов.  [c.31]

Для измерения геометрических и конструктивных элементов фрезы используют следующий измерительный инструмент измерительную линейку, универсальный угломер, прибор для измерения передних и задних углов в торцовой плоскости, штангенциркуль.  [c.54]

Угломер конструкции Д. С. Семенова (рис. 165) является более универсальным прибором.

Он предназначен для измерений всех углов однолезвийного инструмента. Кроме того, этот угломер прост в эксплуатации.  [c.321]


Угломерный инструмент применяется для измерения и проверки углов. К нему относятся угольник, угломер универсальный, малка.  [c.70]

Малка служит для проверки и измерения углов различной величины. Ее можно отнести к переносному угломерному инструменту, так как непосредственно измерить величину угла ею нельзя, а полученные показатели переносятся для определения угла на точный измерительный инструмент. На фиг. 40 изображена двойная, или универсальная, малка, которой можно измерять одновременно два и несколько углов.  

[c.74]

Инструментальные и универсальные микроскопы предназначены для абсолютных измерений бесконтактным методом углов и длин различных деталей сложной формы в прямоугольных и полярных координатах, таких, как резьбовой режущий инструмент, червячные фрезы, лекала, кулачки, резьбовые калибры, шаблоны, фасонные резцы и т. д. Отечественной оптико-механической промышленностью по ГОСТ 8074—71 выпускаются микроскопы с микрометрическими измерителями двух типов МЛ И — малый микроскоп инструментальный и  

[c.129]

Дифференцированный метод контроля резьбы осушествляется при помощи универсальных и специализированных измерительных инструментов и приборов. Надежные и достаточно точные средства и методы измерения отдельных параметров имеются только для наружных резьб для внутренних резьб, диаметром меньше 18 мм, подобные средства и методы полностью еще не разработаны. Этот метод сложен, трудоемок и применяется в том случае, когда допуски даны на каждый параметр резьбы, при этом отдельно проверяются собственно средний диаметр, шаг и половина угла профиля. Заключение о годности дается также по каждому параметру.  [c.443]

Инструментальные и универсальные микроскопы предназначены для абсолютных измерений бесконтактным методом углов и длин различных деталей сложной формы в прямоугольных и полярных координатах, таких как резьбовой режущий инструмент, червячные фрезы, лекала, кулачки, резьбовые калибры, шаблоны, фасонные резцы и т.

д. В соответствии с ГОСТ 8074—71 выпускают микроскопы с микрометрическими измерителями двух типов ММИ — малый микроскоп инструментальный и БМИ — большой микроскоп инструментальный. Выпускают также универсальные микроскопы, в которых вместо микрометрических измерителей применены миллиметровые шкалы с отсчетными спиральными микроскопами. Однако, несмотря на конструктивные различия, принци-  
[c.141]

Простейшими инструментами для измерения углов в угловых единицах являются механические угломеры. Их изготавливают (по ГОСТ 5378—66) двух типов транспортирный угломер и универсальный угломер, Транспортирный угломер типа УМ (рис. 13.10, а) предназначен для измерения наружных углов от О до 180°. Он состоит из полудиска 1, на плоскости которого нанесена основная шкала с интервалом деления 1 . С полудиском шарнирно соединен подвижный сектор 2 С нониусом. Для установления заданного угла подвижный сектор соединен с полудйском микрометрической  [c.195]

На деревообрабатывающем предприятии для выполнения измерений, связанных с контролем качества обработки, монтажными и ремонтными операциями, подготовкой режущих инструментов, широко используют универсальные измерительные инструменты и приборы, которые по принципу действия и конструктивному оформлению подразделяют на следующие группы меры длины, щтангенинструмен-ты, инструменты для проверки углов, микрометрические инструменты, инструменты для контроля плоскостности и прямолинейности, рычажно-механические приборы, оптические и оптико-механические приборы, пневматические и электрические измерительные приборы.

Последние в данном справочнике не рассматриваются.  
[c.24]

Универсальные инструменты для контроля угловых размеров. Угломер конструкции Семенова (рис. 69) для измерения однолезвийных инструментов. Линейку / угломера, связанную с дугой 2, накладывают на измеряемую поверхность инструмента. Угольник 5, прикрепленный державкой 4 к сектору 5, накладывают на смежную поверхность. Угло.адер можно перемещать в державке и фиксировать винтом 6. Сектор относительно дуги фиксируют винтом 7.  [c.144]


УНИВЕРСАЛЬНЫЙ ИНСТРУМЕНТ, прибор для измерения углов при геодезич. работах, а таюке в»астрономии. Первые У. и. появились почти одновременно с началом триангуляционных работ. У. и. при тригонометрич. работах применяются для измерений 1) горизонтальных углов или определения направлений, т.е. углов или направления меигду вертикальными плоскостями, щзоходящими через отвесную линию точки наблюдения и каждый из наблюдаемых предметов, и 2) вертикальных углов, или зенитных расстояний, т.
е. углов, составленных отвесной линией точки наблюдения с направлениями на наблюдаемые предметы. Сущность измерения угла заключается в следующем визирный прибор, соединенный наглухо с неподвижной частью универсального инструмента (алидадой), наводят последовательно вдоль сторон угла и после каждого наведения делают отсчеты по разделенному лимбу (см.), закрепленному неподвижно. Разность отсчетов выражает измеренный угол. В соответствии с этим каждый У. и., предназначенный для т,риангуляции (см.), состоит из трех главных частей 1) горизонтального круга со втулкой ддя вертикальной оси вращения лимба и с тремя симметрично расположенными подъемными винтами при подставке, 2) алидады (см.) с ла-  
[c.281]

Размеры, допуски которых ограничены десятыми долями миллиметра или минутами, измеряют абсолютным (прямым) методом при помощи универсального измерительного инструмента (штангенциркулей, микрометров, угломеров и других средств измерения). Точные размеры, допуски которых колеблются в пределах сотых и тысячных долей миллиметра, измеряют абсолютным или относительным методами с применением концевых мер длины, индикаторов, микрометров, а также оптико-механических приборов (оптиметра, микроскопа и др.

). Угловые размеры шаблонов, эталонов, шлицевых и резьбовых калибров, метчиков, фасонных резцов и фрез, а также дегалей приспособлений, допуски ки -ппых превышают одну-две минуты, измеряют контактным или 6e KOHTaKitio.iV методами при помощи угломеров, делительных головок, синусных столов, профильных проекторов, микроскопов. Более точные угловые размеры наружных конусов, сборных калибров, измерительных приспособлений, детали и узлы которых расположены под различными углами в сложной системе координат, а также размеры крупногабаритных шаблонов измеряют тригонометрическим методом при помощи синусных линеек, концевых мер, индикаторов и таблиц тригонометрических функций или специальных таблиц, необходимых для  [c.12]

В справочнике юдр0б)ю рассмотрен принцип действия и технические характеристики универсальных и специальных средств измере ния, широко применяемых в машиностроении штангенинструментов и микрометрических инструментов, механических, оптикомеханических и оптических приборов. Рассмотрены методы и средства измерения отклонений формы, расположения и шероховатости поверхностей деталей, резьб, зубчатых колес, углов, автоматические средства конгроля размеров, в том числе автоматические средства для активного контроля и самонастраиваюш,иеся измерительные системы, которые все шире применяются в нашей промышленности.  [c.9]


Конспект на тему Инструменты для измерения углов

Инструменты для измерения углов. Общие сведения

Величину угла выражают в градусах, минутах и секундах. Градусом (°) называют угол, соответствующий 1/360 части окружности (в окружности 360°). Минутой (7) называют 1/60 часть градуса (в градусе 60 мин.). Секундой называют 1/60 часть минуты (в минуте 60 сек.).

Таким образом, 1° = 60′ = 3600″.

Простейшим инструментом для проверки углов является угольник. Так как чаще всего приходится измерять прямые углы, т. е. углы, имеющие 90°, то наиболее распространенным является прямоугольный угольник. Он состоит из двух полок, причем одна полка длиннее другой. При проверке углов необходимо следить за тем, чтобы угольник плотно прилегал ребром к детали.

На рисунке 1 показана правильная и неправильная проверка прямого угла угольником.

Рисунок 1 — Проверка прямого угла угольником

Если необходимо проверить правильность установки приспособления или детали на столе станка, применяют угольник, изображенный на рисунок 2. Одна сторона угольника имеет подошву, или пятку, которой он устанавливается на столе станка.

Рисунок 2 – Угольник с широким основанием

Измерение с помощью угломера

Угломер предназначен для измерения углов с отсчетом действительного размера по угловой шкале с нониусом. На рисунке 3 показан универсальный угломер системы Семенова. Он состоит из основания 4, на которое нанесена основная градусная шкала, и сектора 6 с нанесенным на него нониусом 7. Сектор можно перемещать по основанию. С помощью державки 9 на секторе 6 можно закрепить угольник 2, на котором в свою очередь при помощи державки 3 закрепляется съемная линейка 1. Линейка 8 жестко связана с основанием 4. Винт 5 служит для скрепления сектора 6 с основанием 4. Величину измеряемого угла читают на шкале и нониусе. Наименьший отсчет по нониусу равен 2′.

Рисунок 3 – Универсальный угломер системы Семенова

Пределы измерения углов угломером системы Семенова приведены на рисунке 4.

Рисунок 4 – Установка угломера системы Семенова для измерения:

а) — углов от 0 до 50°; б) – углов от 50 до 140°; в) – углов от 140 до 230°;

г) – углов от до 320°;

Универсальные угломеры

Угломер универсальный (рисунок 1) состоит из основания 1, на котором нанесена основная шкала с ценой деления 1°, сектора 4 с закрепленным на нем нониусом 3, угольника 2, устанавливаемого на секторе 4 с помощью хомутика 6 и съемной линейки 7, соединенной с угольником 2 хомутиком 8. С основанием 1 жестко соединена измерительная линейка 5, а сектор 4 имеет возможность перемещения относительно основания 1 вместе с нониусом 3. Стопорный винт 9 служит для фиксации измерительной линейки 5.

1 – основание; 2 – угольник; 3 – нониус; 4 – сектор; 5 – измерительная линейка; 6, 8 – хомутик; 7 – съемная линейка; 9 – стопорный винт.

Рисунок 5 — Угломер универсальный

Измерение углов изделий с помощью угломеров

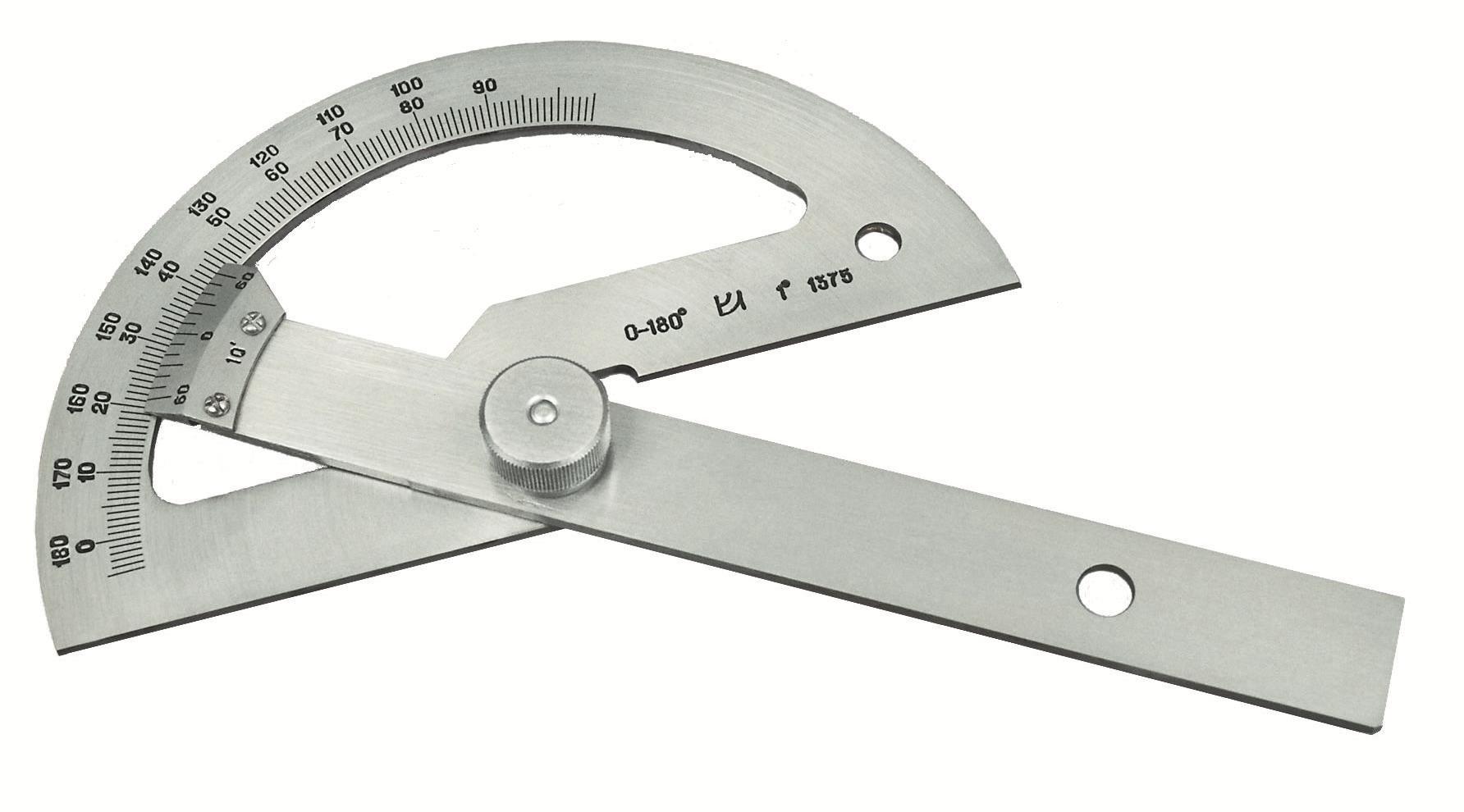

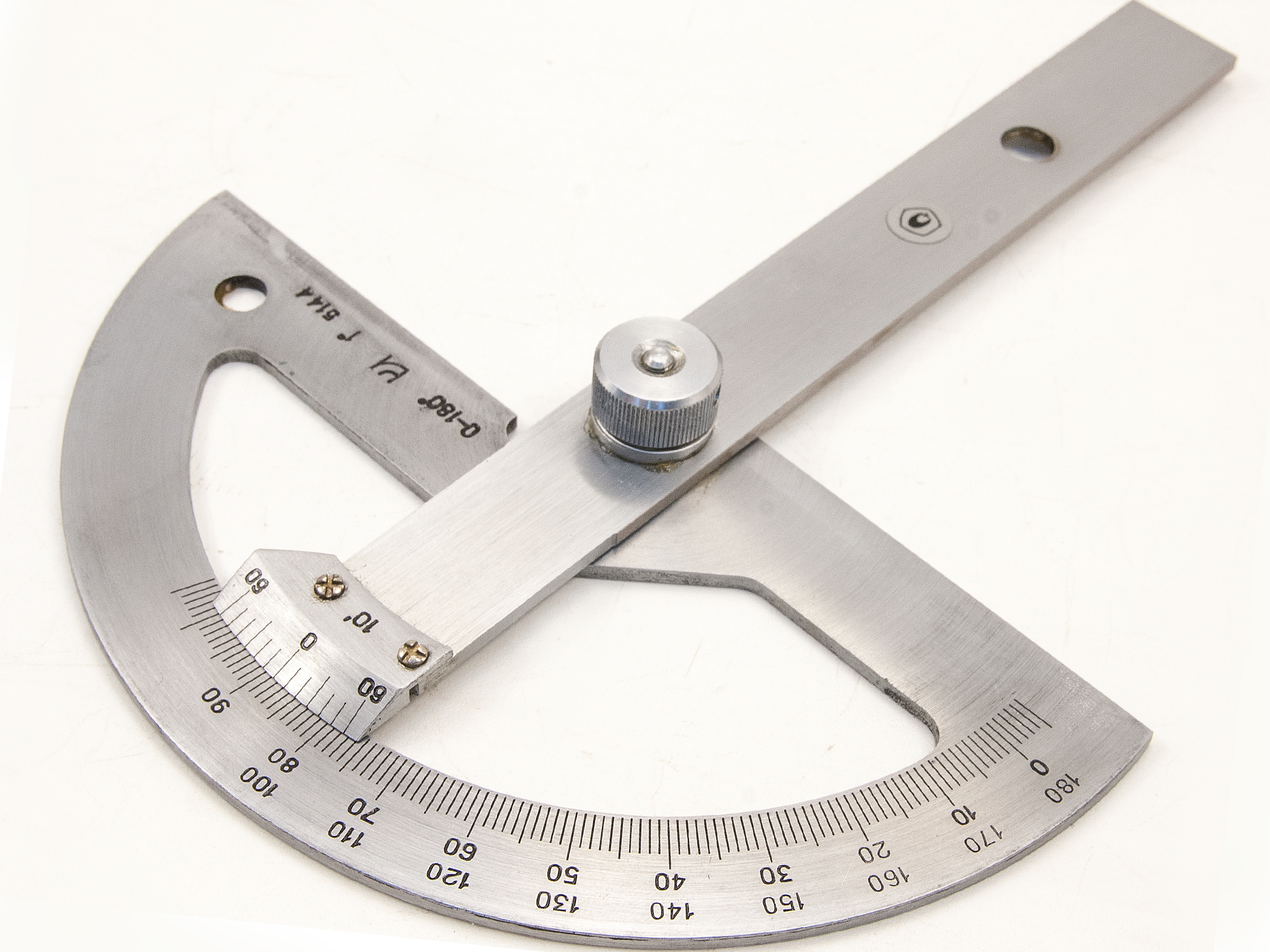

Измерение углов транспортирным угломером производят путем наложения на стороны детали, образующие измеряемый угол, линеек 1 и 10 угломера (см. рисунок 5) при измерении тупых углов (90° + α) или линейки 1 и угольника 8 при измерении острых углов α. Наложение осуществляют так, чтобы между линейками угломера и сторонами детали не было видимого просвета.

Значения измеряемого угла отсчитывают по основной шкале на основании 2 и шкале нониуса 5. Первый штрих шкалы нониуса, обозначенный цифрой 0, является началом этой шкалы и одновременно указателем значения измеряемого угла по основной шкале. Если штрих шкалы нониуса 0 совпадает с каким-либо штрихом основной шкалы, то значение измеряемого угла отсчитывают только по основной шкале. Если этот штрих не совпадает ни с одним штрихом основной шкалы, то отсчет составляют из двух частей: значение угла, кратное 1°, определяют по ближайшему к нулевому штриху шкалы нониуса меньшему значению основной шкалы; к этому значению прибавляют значение угла в минутах, определяемое штрихом шкалы нониуса, совпадающим с штрихом основной шкалы, например, угол 39° 6′ на рисунке 6.

Рисунок 6 — Шкалы угломера

Измерение наружных и внутренних углов универсальным угломером осуществляют по схемам, показанным на рисунке 7. Наружные углы в диапазоне от 0 до 50° измеряют с помощью угольника 2 и линейки 7, совмещая стороны измеряемого угла с измерительными поверхностями линеек 5 и 7 (см. рисунок 7, а).

а, б − наружных углов; в, г − внутренних углов

Рисунок 7 — Схемы измерения универсальным угломером

Наружные углы в диапазоне от 50 до 140° измеряют при снятом угольнике 2 и установленной на его месте линейке 7 (рисунок 7, б). Измерительные поверхности короткой стороны угольника 2 и линейки 5 при снятой линейке 7 (рисунок 7, в) используют для измерения наружных тупых углов от 140° до 180° и внутренних тупых углов от 180° до 230°. Внутренние углы в диапазоне от 40° до 180° измеряют при снятых угольнике 2 и линейке 7 (рисунок 7, г). Правила отсчета значений измеряемых универсальным угломером углов аналогичны правилам отсчета по шкале транспортирного угломера.

Контрольные вопросы

1. Назовите единицы измерения угловых размеров.

2. Назовите виды и методы измерения и контроля угловых размеров изделий.

3. Каково назначение угломеров?

4. Какие типы угломеров вы знаете?

5. Назовите основные детали транспортирного и универсального угломеров.

6. Как осуществляется отсчет по нониусу угломера?

7. Как измеряют наружные углы в диапазоне от 0 до 50°, в диапазоне от 50 до 140°?

8. Как измеряют наружные тупые углы в диапазоне от 140° до 180°?

9. Как измеряют внутренние углы в диапазоне от 40° до 180°?

НАЗНАЧЕНИЕ И УСТРОЙСТВО ИНСТРУМЕНТОВ ДЛЯ ИЗМЕРЕНИЯ УГЛОВ

Величину угла выражают в градусах, минутах и секундах. Градусом (°) называют угол, соответствующий 1/360 части окружности (в окружности 360°). Минутой (7) называют 1/60 часть градуса (в градусе 60 мин.). Секундой («) называют 1/60 часть минуты (в минуте 60 сек.).

Таким образом, 1° = 60′ = 3600″.

Применение угольников и малков.

Простейшим инструментом для проверки углов является угольник. Так как чаще всего приходится измерять прямые углы, т. е. углы, имеющие 90°, то наиболее распространенным является прямоугольный угольник. Он состоит из двух полок, причем одна полка длиннее другой. При проверке углов необходимо следить за тем, чтобы угольник плотно прилегал ребром к детали.

На рис. 20 показана правильная и неправильная проверка прямого угла угольником.

Если необходимо проверить правильность установки приспособления или детали на столе станка, применяют угольник, изображенный на рис. 21. Одна сторона угольника имеет подошву, или пятку, которой он устанавливается на столе станка.

Если требуется сравнить какой-либо угол обрабатываемой детали с углом образцовой детали, пользуются так называемыми малками.

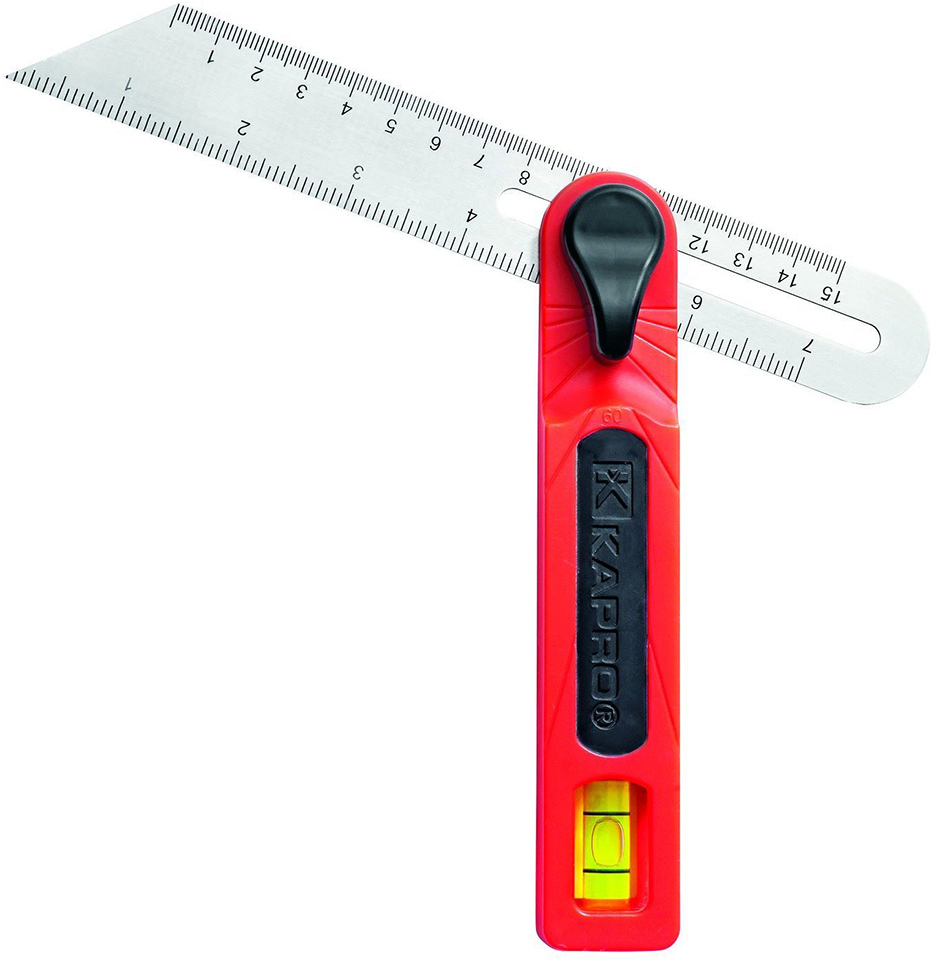

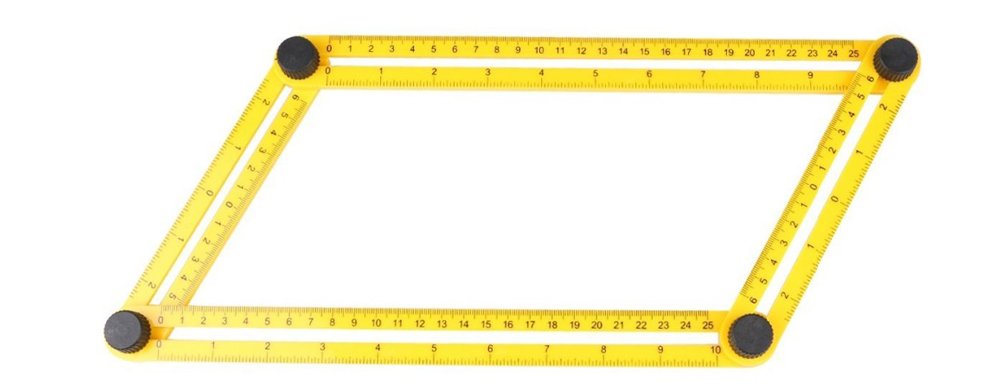

Малка состоит из двух линеек, соединенных между собой винтом с гайкой (рис. 22). Освободив гайку, линейки можно расположить под любым углом к друг другу.

Когда малка установлена на определенный угол и винт затянут гайкой, ее накладывают на измеряемую деталь и просматривают на свет, совпадают ли грани линеек с поверхностями детали. Если между гранями линеек и поверхностями детали заметны просветы в виде клина, это значит, что деталь изготовлена неправильно.

Измерение с помощью угломера.

Угломер предназначен для измерения углов с отсчетом действительного размера по угловой шкале с нониусом. На рис. 23 показан универсальный угломер системы Семенова. Он состоит из основания 4, на которое нанесена основная градусная шкала, и сектора 6 с нанесенным на него нониусом 7. Сектор можно перемещать по основанию. С помощью державки 9 на секторе 6 можно закрепить угольник 2, на котором в свою очередь при помощи державки 3 закрепляется съемная линейка 1. Линейка 8 жестко связана с основанием 4. Винт 5 служит для скрепления сектора 6 с основанием 4. Величину измеряемого угла читают на шкале и нониусе. Наименьший отсчет по нониусу равен 2′.

Пределы измерения углов угломером системы Семенова приведены на рис. 24.





Лазерные уровни и приборы для измерения углов

  Ни для кого не секрет, что наука сегодня развивается очень быстрыми темпами. Свидетельства тому мы каждый день наблюдаем в своей повседневной жизни: всё большее число специалистов в своей работе, к примеру, начинают использовать компьютерную или электронную технику, которая делает выполнение тех или иных задач более комфортным, оперативным и эффективным. Подобные нововведения коснулись в последние годы так же и таких сфер как строительные и монтажные работы, где теперь активно стали использоваться разнообразные лазерные или электронные приборы.

Поначалу использование на строительной площадке лазерного уровня казалось скорее исключением из правил, ведь такие устройства в магазинах были представлены в дефиците, да и по стоимости их сложно было назвать доступными. Сейчас ситуация коренным образом изменилась, так что любой желающий получил возможность заменить используемый в работе отвес или неудобный угольник более современным лазерным инструментом.

В чем же заключаются основные преимущества лазерных уровней, нивелиров, теодолитов или рулеток перед их традиционными аналогами? Во-первых, в предельной точности и, соответственно, минимальной погрешности измерений. Во-вторых, в удобстве проведения всех измерительных работ, которое тем очевиднее, чем больше объект по размерам. В-третьих, в заметном сокращении временных затрат, необходимых для того, чтобы тщательно произвести все необходимые измерительные работы.

Лазерные уровни, рулетки, угломеры и другие подобные инструменты сегодня активно используются при возведении зданий, монтаже заборов, кровельного покрытия или фасадных материалов, установке телескопических ворот, устройстве пола или потолка, выполнении разного рода ремонтных и отделочных работ. Перечислить все возможности для применения эффективных и удобных лазерных приборов просто невозможно.

 Устройство лазерных приборов

Перед тем, как углубиться в специальные термины, скажем несколько слов об общем принципе работы лазерных устройств. Все они аналогичны по действию привычной для нас лазерной указке, которой пользуются преподаватели и с удовольствием играют дети, направляя луч на какой-либо предмет и проецируя на нём точку или какую-либо фигуру при наличии дополнительных насадок к лазеру. В профессиональном лазерном инструменте точно такой же принцип используется для того, чтобы спроектировать, к примеру, на стену или на потолок вертикальную или горизонтальную плоскость.

Основной элемент конструкции лазерных инструментов – это специальный светодиод красного цвета. По принятой специалистами во всём мире классификации используемый в подобных устройствах лазер, длина волны которого составляет от 633 до 670 нм, а мощность – около одного мВт, соответствует второй категории, то есть не оказывает вредного воздействия на глаза и не требует использования при работе с ним специальных защитных масок или очков. Корпус делается достаточно жестким и прочным, чтобы не допустить механического воздействия на светодиод. Для того, чтобы проецировать луч в точку или, например, линию используются различные оптические элементы.

В зависимости от способа крепления лазерного светодиода внутри корпуса различают несколько основных типов устройств: светодиод может быть либо жестко зафиксирован, либо находиться в подвешенном состоянии. Во втором случае излучатель самостоятельно выравнивается относительно уровня земли, что делает возможным проведение точных горизонтальных, вертикальных или наклонных линий. Иногда в корпус прибора интегрируются магниты, позволяющие светодиоду в более короткий срок занимать необходимое положение. Некоторые лазерные приборы устраиваются по принципу гироскопа – электронное управление таких сложных инструментов позволяет за считанные секунды уравновесить излучатель или задать ему определенный наклон. Работа с такими устройствами характеризуется особенной легкостью, удобством и, как следствие, оперативностью.

Принцип работы лазерного уровня

Лазерный уровень может одновременно выполнять две основные функции. Во-первых, он играет роль строительного уровня в традиционном смысле, а во-вторых, может посредством излучателя, зафиксированного относительно спиртового пузырька, проецировать точку или линию в той же вертикальной плоскости, причем на довольно значительное расстояние. Некоторые модели лазерных уровней комплектуются двумя излучателями, расположенными перпендикулярно по отношению друг к другу – в ряде случаев использование таких инструментов оказывается необходимым и очень удобным.

Иногда лазерные уровни в качестве дополнительной опции интегрируются в цифровые угломеры. Такие многофункциональные устройства позволяют с их помощью не только проецировать точку уровня, но так же измерять угол отклонения поверхности от горизонтали. Выпускаемые некоторыми производителями карманные лазерные уровни очень удобны в использовании и становятся незаменимыми помощниками в том случае, если требуется на одной линии расположить крепления для стеллажей или, например, фотографий.

Лазерные построители плоскости

Лазерные построители плоскости – это очень востребованные на современном рынке профессионального инструмента устройства. Их главная задача заключается в построении горизонтальных и вертикальных лучей, пересекающихся друг с другом под прямым углом. Каждый подобный прибор обычно позволяет, во-первых, проецировать точки вверх или вниз, то есть на потолок и пол, выполняя функцию отвеса, во-вторых, проецировать на стены комнаты вертикальные линии (от одной до четырех) и, в-третьих, проецировать горизонтальную линию, необходимую для замыкания проекции.

Выбирая лазерные построители плоскости, лучше обратить внимание на продукцию известных европейских производителей, так как выпускаемые под неизвестными марками аналоги в большинстве случаев оказываются некачественными или недолговечными. Впрочем, есть из этого правила и приятные исключения. Речь идет о выпускаемых в Китае на Оптико-механическом заводе в Пекине лазерных построителях, которые характеризуются удивительно доступной ценой и высоким качеством исполнения.

Лазерные нивелиры

Лазерные нивелиры по функционалу в целом схожи с упоминавшимися выше лазерными построителями плоскости, но число их возможностей всё же несколько больше. Эксперты полагают, что спустя некоторое время более удобные в использовании и практичные лазерные нивелиры полностью вытеснят с рынка лазерные построители плоскости. Дело в том, что нивелиры можно использовать как в горизонтальном, так и в вертикальном положении, проецируя не только точки, но ещё и линии, и лазерные отрезки. Большой плюс нивелиров – возможность подключения к ним специального приемника для дистанционного управления инструментом.

Рекомендации по выбору профессионального лазерного инструмента

Главный совет от специалистов по выбору профессионального лазерного инструмента сводится к необходимости как можно более точно сформулировать свои требования к оборудованию. В разговоре с продавцом консультантом или при самостоятельном выборе лазерного инструмента нужно точно понимать, какие задачи будут решаться при помощи этого устройства. Кроме того, выбирая инструмент, следует предпочесть оптимальное соотношение точности и функциональности прибора. Точность всегда высоко ценится при выполнении любой работы, но если минимальная погрешность нивелира определяет его слишком ограниченную функциональность, то следует внимательно присмотреться к другим моделям. В комплекте с лазерным оборудованием рекомендуется приобретать специальные очки, которые стоят совсем не дорого, зато позволяют лучше видеть лазерный луч.




Современные геодезические приборы — инструмент для измерения углов, высоты и расстояния в Москве

Проведение геодезических, плановых и кадастровых работ невозможно осуществить без точного измерения углов, расстояний, без определения уровня плоскости, а следовательно — невозможно обеспечить качественное строительство. Для решения таких задач используются специальные  геодезические приборы.

Работы с геодезическими инструментами ведутся достаточно давно, но с появлением в нашей жизни цифровых технологий функциональность геодезических приборов значительно повысилась, а именно:

  • повысилась точность измерений линейных и угловых размеров и определения координат;
  • выросла скорость выполнения работ;
  • стало проще и быстрее обрабатывать результаты геодезических измерений;
  • стало удобнее работать.

Внедрение в производство высокоточной техники и новых технологий требует определенных затрат, но зато дает возможность получать результаты быстрее и с меньшим числом занятых в процессе специалистов. Это значительно снижает накладные расходы и обеспечивает конкурентное преимущество компаниям, оказывающим услуги геодезических измерений и изысканий.

Область применения геодезических инструментов

Современные геодезические приборы находят широкое применение в таких отраслях деятельности, как:

  • строительство, ремонт и обслуживание любых объектов, в том числе зданий, дорог, тоннелей и карьеров;
  • обслуживание и ремонт инженерной инфраструктуры;
  • земельно-кадастровый учет;
  • архитектурный надзор;
  • наземная и морская навигация;
  • картографирование;
  • сельское хозяйство.

Невозможно обойтись без современных приборов для геодезии в любом виде деятельности, где требуется измерение расстояний, точное определение углов, высоты или превышения одной точки над другой, а также определение географических координат с метровой, дециметровой и сантиметровой точностью.

Типы геодезических приборов

Существует не так много видов современных геодезических приборов, причем некоторые из них могут выполнять несколько функций, поэтому относятся к универсальным. К приборам узкого назначения, которые позволяют выполнять только определенный вид работы, относят:

  • Нивелиры – приборы для определения разности высот между двумя точками. Как правило, нивелиры используются для разметки горизонтальных плоскостей при строительстве. Это самый простой и недорогой прибор для определения высоты одной точки над другой на участке работ. Нивелир может быть оптическим, с лазерным указателем и дополнительным функционалом с использованием цифровых технологий;
  • Теодолит – прибор для измерения углов между двумя точками с высокой точностью. Так же, как и нивелиры, бывает оптическим, с использованием лазера и с расширенными возможностями на основе цифрового модуля;
  • Дальномер – прибор для измерения расстояния по времени задержки отраженного сигнала. Таким сигналом может служить радиоволна, свет или наиболее распространенный и современный вариант – лазерный луч. Сигнал отражается от элемента конструкции или специально установленной вешки и прибор вычисляет расстояние до точки промера по задержке приема отраженного сигнала или сдвига его фазы;
  • GPS приемник – прибор для определения координат с высокой точностью на основе сигналов спутниковых и наземных систем геопозиционирования. С помощью такого прибора определения координат при подключении к наземной станции сети можно определить местоположение с точностью до сантиметра и даже точнее.

Такая узкая специализация оборудования имеет существенный недостаток – при проведении работ требуется наличие сразу нескольких таких приборов. Конечно, если речь идет об использовании измерительных приборов в строительстве, где они могут храниться на объекте проведения работ, особых проблем это не создает, кроме более длительного процесса объединения данных, полученных разными измерениями при оформлении результатов. Но недостатки становятся очевидны, если требуется работа в полевых условиях, где важен каждый килограмм груза.

Поэтому обычно современные приборы для геодезических работ обладают несколькими функциями, то есть объединяют возможности разных устройств. К комбинированным приборам геодезиста относятся:

  • Нивелир-теодолит – прибор для измерения углов и превышений в едином корпусе. Как правило, такое объединение выгодно не только с точки зрения экономии места и веса оборудования, но и позволяет быстрее проводить измерения и фиксировать их результаты;
  • Тахеометр – самое сложное и дорогое универсальное оборудование геодезиста, с помощью которого может выполняться целый комплекс геодезических и схожих работ. Этот комбинированный цифровой лазерный геодезический прибор, кроме измерения превышений и углов, может использоваться как прибор для измерения высоты, расстояния в автоматическом режиме, строить облако точек с привязкой к координатам по GPS и наземным станциям. Вместе с системами обработки полученных данных тахеометр может использоваться как прибор для измерения объемов работы по добыче полезных ископаемых, сыпучих продуктов, выработки грунта.

Не следует забывать и о том, что приборы для геодезических измерений обычно требуют дополнительного пассивного оборудования. К примеру, комплект приборов кадастрового инженера обязательно включает измерительные рейки, вехи, штативы.

В последнее время при проведении работ стали активно использоваться беспилотные летательные аппараты типа летающего крыла или дрона, на котором крепятся геодезические приборы. Теперь доступ к обследуемым территориям и объектам стал гораздо легче и скорость выполнения работ увеличивается.

Наша компания Технокауф является авторизированным дилером ведущих производителей (Leica, Trimble, GeoMax, Spectra, Nikon) в области современных приборов для геодезистов, поэтому вы всегда можете обратиться к нашим сотрудникам за помощью в выборе этого оборудования и задать вопросы по его эксплуатации. Работаем в Москве и других регионах России.


Инструмент для измерения и разметки

При разметке предусматривают нанесение на заготавливаемые материалы окончательных размеров деталей по чертежу с припуском на дальнейшую обработку. От точности разметки в значительной степени зависит получение качественных и точных заготовок и деталей.

Для разметки и проверки точности обработки заготовок и деталей используют следующие измерительные и разметочные инструменты (рис. 24):
Рулетка (рис. 24, о) (ГОСТ 7502—69) представляет собой измерительную стальную ленту с нанесенными на ней делениями, выраженными в метрах, сантиметрах, миллиметрах, заключенную в круглом футляре диаметром 60—140 мм. Лента рулеток имеет длину 2, 5, 10, 20, 30 и 50 м.

Уровень (рис. 24,6) (ГОСТ 9416—76) представляет собой алюминиевый корпус, в который вставлена запаянная трубочка (ампула), наполненная спиртом. В спирте имеется пузырек воздуха, который стремится занять верхнее положение. Применяют для проверки горизонтального расположения поверхностей при выполнении работ.

Уровни имеют следующие размеры: ширина 22 и 25 мм, высота 40 и 50 мм и длина 300, 500 и 700 мм.

Складной метр (рис. 24, в) представляет собой набор металлических или деревянных линеек с нанесенными на них делениями с точностью до 1 мм. Линейки между собой соединены на шарнирах и легко складываются или собираются. Метр служит для линейных измерений.

Угольник (рис. 24, г) представляет собой основание, у которого строго под прямым углом вмонтирована линейка с делениями. Служит для проверки правильности отточенной железки у строгальных инструментов, наличия прямого угла на строганых деталях, угла между двумя соединенными деталями и т. д.

Угольники изготавливают металлические или деревянные.

Ерунок (рис. 24, д) предназначен для разметки и измерения углов 45 и 135°. Состоит из колодки, в которую вставлена металлическая или деревянная линейка под углом 45°.


Рис. 24. Инструмент для измерения и разметки: а — рулетка; 6 — уровень; в — складной метр; г — угольник; д — ерунок; е — деревянная малка; ж — металлическая малка; з — отволока; и — скоба; к — рейсмус; л — угольник — центроискатель; м — циркуль; н — нутромер; о — метр-рулетка; п — уровень с отвесом; р — отвес.

1 — угольник; 2 — линейка; 3 — скрепляющая планка; 4 — цилиндрический предмет, в котором надо определить центр.

Малка (рис. 24, ж) служит для измерения угла по образцу и перенесения его на заготовки — детали. Состоит из колодки и линейки, соединенных между собой шарнирно, имеет длину 337 мм.

Отволока (рис. 24, з) представляет собой деревянный брусок длиной 400 и шириной 50 мм. С одного конца брусок имеет небольшой скос, а на расстоянии 1/3 от края — выступ, в который забивают гвоздь. Предназначена для нанесения линий (рисок) на края доски, заготовки.

Скоба (рис. 24, и) представляет собой деревянный брусок, в котором примерно на 1/3 от края выбрана четверть. В нее с определенным шагом забивают гвозди, острыми концами которых прочерчивают линии. Применяют для разметки проушин при ручной зарезке их.

Черта представляет собой металлическую вилку, острые концы которой могут раздвигаться на нужный размер.

Рейсмус (рис. 24, к) представляет собой деревянную колодку, в которой на расстоянии 25 мм один от другого проходят два деревянных бруска. На их конце с одной стороны имеются острые шпильки (иглы), которыми наносят риски. Выпуская конец бруска за колодку, устанавливают необходимую величину расстояния от кромки бруска до наносимой риски, т. е. разметки. Предназначен для разметки и нанесения рисок, параллельных одной из сторон бруска — детали.

Угольник-центроискатель (рис. 24, л) представляет собой угольник 1, к которому прикреплена линейка 2. В верхней части угольник скрепляется планкой 3. Линейка крепится таким образом, чтобы она находилась в середине скрепляющей планки и делила прямой угол угольника пополам. Служит для определения центра у цилиндрических деталей.

Циркуль (рис. 24, м) предназначен для перенесения размеров на заготовки, детали и для очерчивания круглых разметок.

Нутромер (рис. 24,н) применяют для измерения диаметров отверстий.

Кронциркуль служит для измерения диаметров круглых цилиндрических деталей, изделий.

Метр-рулетка (рис. 24,о) представляет собой металлический футляр со спиралью, уложенной в нем стальной лентой, на которой нанесены деления. Предназначена для более точного измерения и разметки любых деталей и заготовок по ширине и более коротких по длине. Метр-рулетку изготавливают с лентой длиной 1 или 2 м.

Отвес (ГОСТ 7948—71) (рис. 24, р) представляет собой металлический весок цилиндрической формы, заканчивающийся на одном конце конусом. Диаметр веска 18—38 мм, длина 63—200 м. Подвешивают его к льняному шнуру длиной 3 или 5 м, который наматывается на катушку. Применяют для проверки вертикальности.

Геодезические инструменты для измерения угла и высоты

🕑 Время чтения: 1 минута

Существуют различные геодезические приборы для измерения углов и высот. Обсуждаются типы, свойства, использование и детали этого геодезического оборудования. Среди множества инструментов, доступных для измерения углов и возвышений, важно выбрать лучший, который больше подходит для конкретной работы. Лучшим источником информации о конкретном приборе является ссылка на руководство пользователя или каталог продукции, предоставленный производителем.

Оборудование, используемое для измерения углов и высот при съемке Обычное оборудование, используемое для измерения углов и высот при съемке:
  • Ручной уровень
  • Уровень Эбни
  • Уровень Дампи
  • Автоматический уровень
  • Лазерный уровень
  • Транзит
  • Теодолит

Ручные нивелиры для измерения высоты и уклона при съемке Как следует из названия, это уровни, которые держит в руках оператор. Ручные нивелиры — самый простой уровень среди геодезических инструментов. В ручном уровне используются спиртовой уровень и одинарное перекрестие . Основная цель ручного уровня — убедиться, что цепи находятся на одном уровне, когда горизонтальное расстояние измеряется с помощью отвесов. Он также используется с той же целью для оценки уклона и изменения высоты. Обычное увеличение ручного уровня от нуля до 5x. Ручные уровни с более сложным механизмом будут иметь волоски стадиона для измерения горизонтального расстояния.

Рис.1: Уровень руки в геодезии

Ручной уровень в основном используется для оценки высоты и уклона. Уклон определяется как скорость изменения высоты. Чтобы измерить наклон ручным уровнем, необходимо встать в нижней части склона и держать рукоятку в горизонтальном положении. Теперь отмечена точка, где линия взгляда касается земли. С помощью расстояния до этой точки и высоты взгляда пользователя от земли определяется уклон.

% уклон = (Подъем/Спуск) x 100

Высота глаз пользователя – это рост. Расстояние от точки наблюдения до места, где линия обзора касается земли, называется пробегом. Расстояние можно измерить с помощью шага. Обнаружено, что результат имеет низкую точность из-за низкой точности измерения расстояния с помощью стимуляции, а измеренное расстояние представляет собой наклонное расстояние (а не горизонтальное расстояние).

Уровень Abney для Измерение углов и уклонов при съемке Уровни рук с большей сложностью образуют уровни Эбни.Это включает в себя прямую шкалу считывания для вертикальных углов и наклона, волоски стадиона и улучшенную оптику и увеличение. По сравнению с ручным уровнем точность расчета уклона выше. Расстояние измерения стадий уровня Абни имеет точность 1/10 фута. Расстояние, измеренное с помощью стадионов, является горизонтальным. Большинство уровней Abney имеют возможность регулировки как фокусировки, так и увеличения. Для предварительной съемки они дают заметную точность при использовании рейки и цели.

Рис.2: Abney Level в съемке

Использование палки или стержня известной высоты с ручным уровнем и уровнем Абни помогает повысить точность измерения. Использование палки также помогает поддерживать постоянный уровень.

Нивелир для измерения углов и высоты при съемке Низкий уровень — это простейшая форма уровня, который поддерживается штативом. Точность инструмента повышается за счет использования штатива. Штатив также помогает в определении горизонтальных углов.Неуклюжий уровень состоит из телескопа и спиртового уровня, который устанавливается параллельно линии обзора телескопа. Телескоп на низком уровне будет иметь по крайней мере одно горизонтальное перекрестие, установленное на линии визирования. Он также имеет вертикальное перекрестие и перекрестие на два стадиона.

Рис. 3: Пустой уровень в съемке

Механизм, называемый выравнивающей пластиной, вращается на 360 градусов. Это платформы, на которые крепятся телескоп и ватерпас.Весь механизм размещен на пластине, прикрепленной к штативу. Это позже выравнивается, чтобы начать съемку.

Автоматический нивелир для измерения углов и высоты Автоматический уровень сконструирован таким образом, чтобы автоматически компенсировать малейшие движения инструмента и удерживать линию визирования на одном уровне. Внутренний компенсатор завершает процесс нивелирования, как только инструмент становится почти горизонтальным. В дальнейшем он поддерживает линию визирования в горизонтальном положении на протяжении всего необходимого времени.

Рис.4: Автоматический уровень

Внутренний компенсатор не дает прибору сбиться с уровня при малейших толчках. Движения, вызванные ветром, также компенсируются внутренними компенсаторами. Прибор выравнивается тремя регулировочными винтами вместо четырех. В автоматических уровнях используется спиртовой уровень «бычий глаз» по сравнению с трубчатым уровнем. Сочетание трех регулировочных винтов и уровня «бычий глаз» помогает ускорить настройку. Для автоматических уровней доступно множество моделей.Некоторые из них более точны и точны по сравнению с неуклюжими уровнями. Они менее точны по сравнению с транзитами и тахеометрами.

Лазерный уровень для измерения углов и высоты Лазерный уровень — это измерительный уровень, который использует луч лазерного излучения для установления линии визирования, т. е. базовой линии. Различные типы, которые подпадают под эту категорию:
  • Однолучевой невидимый
  • Однолучевой видимый
  • Круговой луч, видимый
  • Круговой луч невидимый
Лазеры с круговым лучом можно разделить на вращающиеся и невращающиеся.Однолучевой лазер будет использовать одну точку или короткую линию. Лазер с круговым лучом будет производить луч на 360 градусов.

Рис. 5: Лазерный уровень

Неоспоримым преимуществом лазерных уровней является то, что ими может управлять один человек. Лазерный уровень устанавливается на штатив и затем выравнивается. После того, как система включена, она не нуждается в дальнейшем наблюдении. После чего геодезист может записать показания рейки, обойдя местность в любом месте в пределах досягаемости луча.Преимущество этой системы также в том, что несколько детекторов можно использовать с одним лазером. Таким образом, это позволит записывать данные одновременно более чем одному человеку.

Уровень транзита для измерения углов и высоты Транзитный уровень — это оптический инструмент или телескоп, который содержит встроенный ватерпас, установленный на ватерпасе. Они используются для определения взаимного положения линий и объектов в основном для съемки и строительства. Транзитные уровни очень точны.Транзитный уровень помогает установить контрольную линию.

Рис. 6: Транзитный уровень

Теодолит для измерения углов при съемке Теодолит — это точный прибор, который используется для измерения угла в горизонтальной и вертикальной плоскостях. Теодолит чаще всего используется в геодезии. Но они также используются в области метрологии и технологии запуска ракет. Современный разработанный теодолит состоит из подвижного телескопа, который установлен в пределах двух перпендикулярных осей, называемых горизонтальной или вертикальной осью.Наведение телескопа на целевой объект позволит измерить угол с большой точностью. Теодолит с помощью принудительной центрирующей пластины крепится на штативной головке. Принудительная центрирующая пластина или трегер состоят из четырех винтов с накатанной головкой в ​​случае первоначальных теодолитов и трех или четырех быстрых нивелиров в случае современных теодолитов.

Рис. 7: Теодолит в съемке

Теодолит должен располагаться вертикально над измеряемой точкой с помощью отвеса, оптического отвеса или любого лазерного отвеса.После этого уровень прибора устанавливается с помощью регулировочных винтов и трубчатых спиртовых пузырей. Подробнее: Специальные геодезические инструменты и их использование в инженерно-геодезических изысканиях Современные геодезические инструменты и их применение Различные типы уровней, используемые для нивелирования в съемке Детали теодолита и его функции для измерений угла в геодезических измерении

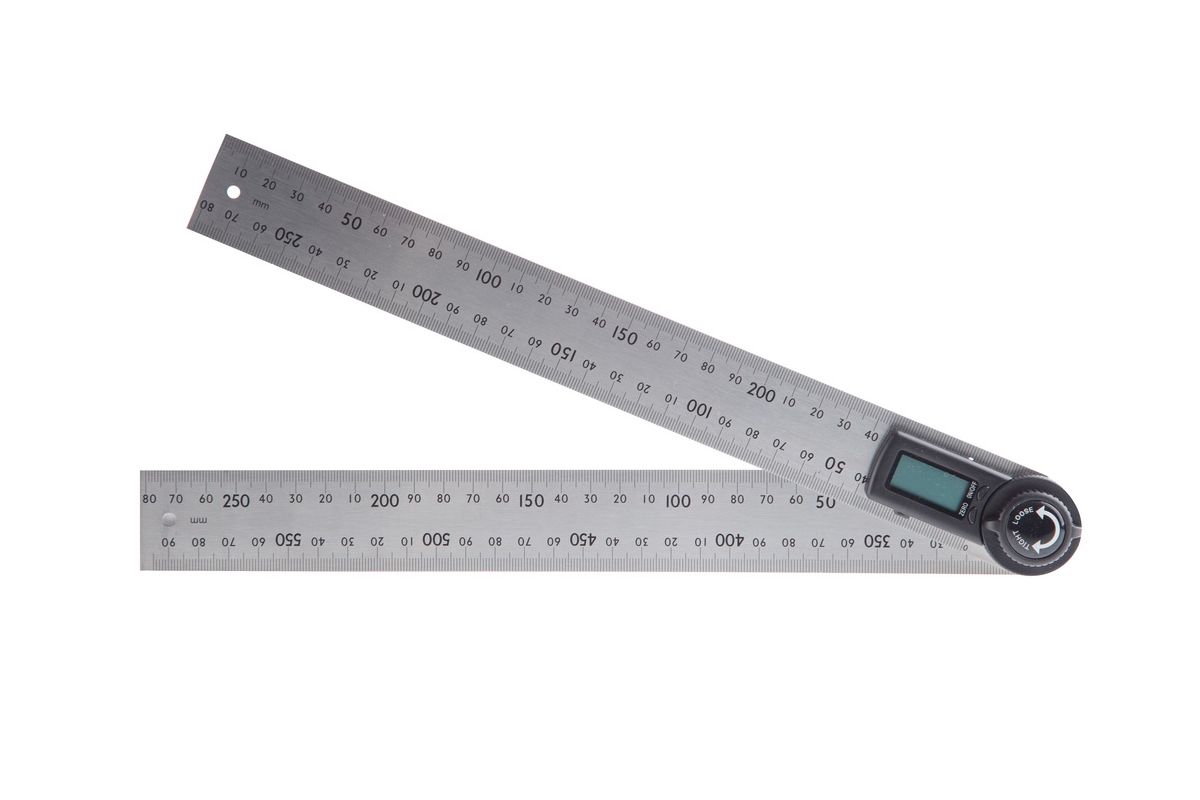

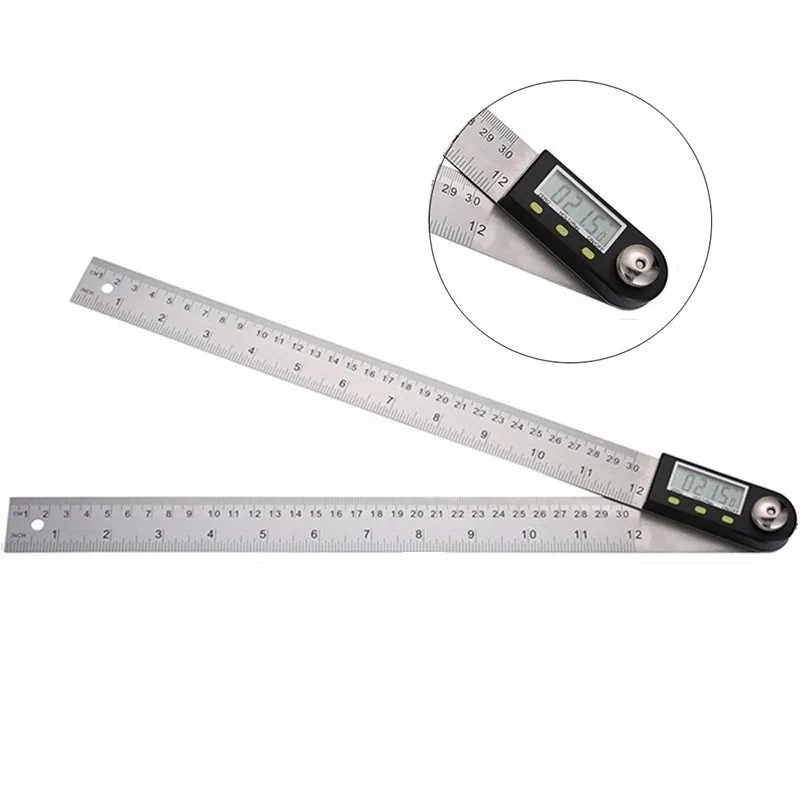

Угол измерительный инструмент — Gam 220mf Цифровой угол Displier Дистрибьютор / канал Partner от Mumbai

Подробнее:

9012 9
Модель GAM 220 MF
Длина ноги 16
Точность измерения 0. 1 градус
Угол измерения 0 — 220 градусов
батареи батареи 4 батареи AA
аккумуляторная батарея 80 часа
Размеры 17.6 x 2,0 x 2.4
Масса 2,4 фунта

Цифровой угломер Bosch GAM 220 MF — это четыре инструмента в одном: угломер, калькулятор обрезки, транспортир и уровень. Идеально подходит для использования с торцовочной пилой.Пользовательский интерфейс интуитивно понятен, а перекидной дисплей легко читается.

Функция удержания позволяет пользователю сохранять и повторно использовать сохраненные измерения, а механическая блокировка устройства делает перенос углов простым и быстрым. Он оснащен 16-дюймовым удлинителем для труднодоступных углов и предлагает диапазон измерения от 0° до 220° с точностью 0,1°.

Цифровой угломер и инклинометр Bosch GAM 270 MFL обладает функциями Bosch GAM 220 MF, а также инклинометром. Таким образом, инструмент представляет собой пять инструментов в одном: угловой искатель, простой калькулятор резки под углом, калькулятор составной резки под углом, уровень — плюс уклономер.Устройство предлагает двойные дисплеи для функций наклономера и угла наклона; инклинометр предлагает точные измерения в градусах и может использоваться для оценки отвеса для различных установок, включая пандусы ADA. Угловой искатель обеспечивает точные угловые цели. Инструмент также оснащен встроенным лазером, который позволяет пользователю передавать измерения наклона до 100 футов. Диапазон углов составляет от 0° до 270° с точностью 0,1°, а инструмент включает в себя 24-дюймовый удлинитель ноги. Функция удержания позволяет пользователю сохранять измерения, а механическая блокировка обеспечивает простую передачу углов.

Оба угловых искателя выдают результаты в процентах, а также в метрических или имперских измерениях. Функция ручной блокировки позволяет пользователям быстро и точно заблокировать ножки инструмента для удобного переноса позиций.

«Общая функциональность цифровых угломеров резко увеличилась, — говорит Стефани Даль, менеджер по продукции, измерительные инструменты, Robert Bosch Tool Corporation. «Например, GAM 270 MFL позволяет пользователям измерять углы, рассчитывать косые пропилы и измерять наклон с помощью одного инструмента.Кроме того, пользователи могут сохранять и вызывать определенные ракурсы со всей рабочей площадки для согласованности и повышения производительности».

Как GAM 220 MF, так и GAM 270 MFL оснащены вращающимся откидным дисплеем с подсветкой, что упрощает считывание измерений и углов даже в плохо освещенных помещениях. Цифровые угловые искатели теперь заключены в корпус с защитой IP 54, что делает их одними из самых прочных и надежных из доступных на рынке угловых искателей Bosch. Степень защиты IP 54 ограничивает воздействие пыли, грязи и влаги в самых суровых условиях работы.Это позволяет инструментам работать до 100 часов на четырех стандартных батареях AA; каждая единица поставляется с защитным футляром для переноски.

12 Лучший цифровой угломер

Надежный способ получить ровные деревянные доски без особых усилий с вашей стороны – использовать рейсмусовый станок. Мы включили модели, которые можно положить на стол, стационарные модели и модели, которые можно держать в руке.

Проверить цену на Amazon


Brown Line Metalworks BLDAG001

Технические характеристики:
  • Размеры: 2.5″ × 2,5″ × 1,25″
  • Вес изделия: 3,04 фунта.
  • Диапазон измерения: До 360°
  • Показания измерений: градусов, дюйм/фут, мм/м, наклон в процентах
  • Точность: ± 2%
  • Разрешение: Н/Д
  • Магниты: Да, с V-образным каналом
  • Удержание :
  • Ноль :
  • Автоматическое отключение:
  • ЖК-дисплей с подсветкой:
  • Кейс для хранения:
  • Характеристики: Цветной светодиодный индикатор (угол, низкий заряд батареи), звуковой сигнал
  • Гарантия: 1 год

BLDAG001 — измерительный прибор, который прикрепляется к рукоятке трещотки , гаечных ключей или ломаных стержней, чтобы помочь вам определить точный наклон поверхности. Благодаря V-образному магнитному основанию он плотно фиксируется на любой металлической ручке, обеспечивая максимальную точность во время процесса.

Дизайн

Это калибр круглой формы, особенность, которая выделяет его из множества квадратных калибров. Он имеет размеры 2,5 на 1,25 дюйма и весит всего 3 унции. Жесткий пластиковый корпус гарантирует устойчивость к ударам, часто возникающим при строительстве или ремонте. Большие кнопки сбоку позволяют установить желаемый угол, и когда устройство достигает этого угла, вас уведомляет звуковой сигнал.Если бы этого не произошло, вы также могли бы визуализировать угол на большом ЖК-дисплее , который показывает градусы, дюймы/футы, мм/м и процент наклона . У вас никогда не разрядится батарея благодаря функции уведомлений на экране.

Комплексный

Справиться с этим несложно, если вы так опасались. Это чрезвычайно точно, обеспечивая точность ± 2 процента . Он измеряет наклон до 90 градусов и может быть установлен на диск любого размера, включая 1/4-дюймовый, 3/8-дюймовый, 1/2-дюймовый и 3/4-дюймовый.Кроме того, его также можно использовать как отдельный элемент благодаря встроенной функции измерения, которая позволяет отслеживать угловое вращение, даже если не используется трещотка.

Во избежание расхода заряда батареи, если вы забыли выключить его, автоматически выключит через 2 минуты бездействия. Любая проблема, с которой вы можете столкнуться, будет решена приложенной к ней 12-месячной гарантией.

С тех пор, как мы создали коллекцию продуктов, которые нам приходилось собирать в основном с нуля, я обнаружил, что многие из моих друзей, получающих аналогичные наборы, владеют удобным цифровым манометром, позволяющим устанавливать каждый болт и гайку точно такая же герметичность на одном дыхании.Естественно, следующим шагом, который я предпринял, было приобретение такого же для себя, и я остановился на модели BLDAG001 от Brown Line Metalworks просто потому, что ее круглая форма казалась мне более подходящей для моих гаечных ключей. Так оно и было, так как он легко вписался в мой ¾-дюймовый диск и дал мне быстрые и точные показания, когда я перешел на . Благодаря подсветке ЖК-дисплея у меня не было проблем с его использованием средь бела дня, а чехол, в котором он шел, был действительно полезен, так как я склонен оставлять свои инструменты повсюду, и я бы не хотел, чтобы этот растоптали.Единственное замечание, которое у меня есть, это то, что мне потребовалось больше времени, чтобы зарегистрировать угол, когда я лежал на спине, чем когда я стоял.

Кевин Перри — эксперт-рецензент и тестировщик продукта

Плюсы:
  • Быстро и надежно крепится
  • С автоматическим отключением
  • Звуковые и видимые предупреждения об угле цели
  • Простота в эксплуатации для начинающих
Минусы:
  • Может не удерживать квадратные инструменты
  • Может быть сложно использовать его, когда вы находитесь в горизонтальном положении

Вердикт:

Конструкция отличается, так как это манометр с храповым механизмом, поэтому можно подумать, что он имеет ограниченный диапазон использования. На самом деле, это один из самых эффективных и точных измерителей угла, который можно использовать в различных приложениях, от строительства до испытаний машин.



Защитите свою рабочую среду от вредителей, разработав не содержащее химикатов решение проблемы, называемое уничтожителем насекомых. Эти устройства работают, используя ультрафиолетовый свет и электрическую панель, которая «засекает» насекомых, чтобы они больше никогда вас не беспокоили.

2. Цифровой транспортир WIWU DXL360S

Узнать цену на Amazon


Цифровой транспортир WIWU DXL360S

Технические характеристики:
  • Размеры: 2.76″ × 2,76″ × 1,18″
  • Вес изделия: 9,14 унции.
  • Диапазон измерения: Одна ось: 360° | Двойная ось: +/- 40°
  • Показания измерений: градусов, длина, процент наклона
  • Точность: ± 0,05° до 1%
  • Разрешение: 0,01°
  • Магниты: 5 лицевых оснований
  • Удержание :
  • Ноль :
  • Автоматическое отключение:
  • ЖК-дисплей с подсветкой:
  • Кейс для хранения:
  • Характеристики:
  • Гарантия: Н/Д

Ранее известный как KKmoon DXL360S, следующий претендент приходит с измененным именем и таким же множеством функций, которые облегчат вам работу, поэтому он занимает место в качестве нашего любимого выбора. DXL360S от производителя, который теперь известен как WIWU, имеет квадратную конструкцию и V-образную основу с магнитами , что позволит вам разместить его в узких углах или на трубах. Благодаря магнитному дну расчет будет выполнен быстро — менее чем за 0,4 секунды — и потребует от вас минимальных усилий. В дополнение к этому, он имеет звуковой сигнал , который будет звучать всякий раз, когда будет достигнут установленный диапазон углов. Имейте в виду тот факт, что точность его находится в пределах ± 0.05° до 1 процента .

Измерения по двум и одной оси , на которые способен этот прибор, означают, что вы можете считывать угол между двумя лицами не только в направлении силы тяжести Земли. По сравнению с другими моноцветный ЖК-дисплей имеет подсветку, поэтому вы можете считывать градусы, длину или процент наклона в полной темноте или в условиях плохой видимости . Вы также можете удерживать показания или обнулять их всякий раз, когда вам нужно, поскольку эти функции доступны. Срок службы батареи в режиме ожидания составляет 4000 часов , а одной полной зарядки хватит на 40 часов при непрерывном использовании инструмента, хотя этого может и не произойти, поскольку автоматическое отключение потребует от вас использования его каждую минуту. эти 40 часов, чтобы он сам не выключился. Когда вы закончите использовать его, его можно зарядить через USB-кабель. Если вы ищете более легкий выбор, Calculated Industries 7434 AccuMASTER весит всего 3,5 унции и является фаворитом столяра.

Плюсы:
  • Водонепроницаемый корпус
  • Инновационная V-образная база
  • Функция автоматического отключения для сохранения заряда батареи
  • Дисплей с подсветкой
Минусы:
  • Операция может быть немного привередливой
  • Экран подвержен царапинам, если снять защитный слой

Вердикт:

Этот датчик имеет много преимуществ, начиная с измерения по двум осям, что позволяет выполнять измерения в любом направлении. Кроме того, магнитное дно позволяет прикреплять его к трубам и металлическим компонентам для быстрых измерений без помощи рук.



Цепная пила — еще один продукт, который можно использовать с угломером, когда вы планируете резать прямые деревянные плиты. Он прост в использовании, его легко установить на бензопилу, а благодаря общему алюминиевому корпусу его также легко носить с собой.

Узнать цену на Amazon


Klein Tools 935DAG

Технические характеристики:
  • Размеры: 2.36″ × 2,2″ × 1,2″
  • Вес изделия: 3,5 унции.
  • Диапазон измерения: До 180°
  • Показания измерений: градусов, нивелир
  • Точность: От 0° до 90°: 1% | от 91° до 180°: 0,2°
  • Разрешение: 0,05°
  • Магниты: Да, с V-образной канавкой
  • Удержание :
  • Ноль :
  • Автоматическое отключение:
  • ЖК-дисплей с подсветкой:
  • Кейс для хранения:
  • Особенности: Индикатор низкого заряда батареи, Автоповорот экрана, Защита от пыли и воды IP42, 6. Защита от падения 6 футов
  • Гарантия: 2 года

Далее у нас есть продукт от Klein Tools, который имеет очень маленькую конструкцию и почти незаметный вес всего 3,5 унции. 935DAG может измерять градусы и работать как нивелир с точностью до одного процента от 0 до 90 градусов и с точностью до 0,2 градуса от 91 до 180 градусов . Его разрешение составляет 0,05 градуса, а ЖК-экран оснащен подсветкой, которая может обеспечить вам большую видимость, когда это необходимо.Для удобного размещения на различных поверхностях основание оснащено встроенными магнитами , а также V-образным пазом для удержания.

Как только он зарегистрирует нужное вам показание, вы также можете сохранить показание благодаря простой в использовании кнопке или вы можете перейти к следующему измерению и обнулить инструмент . Для удобства в комплект также входит сумка для хранения , которую можно прикрепить к ремню, а устройство имеет функцию самоотключения , которая продлевает срок службы батареи после того, как вы не использовали ее в течение нескольких минут. На экране также есть индикатор низкого заряда батареи, и он может даже поворачивать показания для более удобного просмотра, если вы прикрепите 935DAG к поверхности, где он находится вверх дном. Душевное спокойствие гарантируется двумя функциями безопасности в виде класса защиты IP42 и защиты от падения с высоты 6,6 футов .

Плюсы:
  • Чрезвычайно компактный
  • Магнит и V-образная насадка
  • Сумка в комплекте
  • Встроенные функции безопасности
  • Яркий цвет легко заметить на рабочей площадке
Минусы:
  • При дневном свете ЖК-дисплей труднее читать
  • Аккумуляторы в комплект не входят

Вердикт:

Klein Tools — производитель, хорошо известный качеством своей продукции, и 935DAG не разочаровывает.Помимо того, что дисплей плохо читается при ярком дневном свете, этот инструмент предлагает точные показания и магнит, который будет держаться на 100%.



Резка уже смонтированных металлических или ПВХ-труб не всегда может быть легкой задачей, учитывая неудобные положения, в которых они могут находиться, поэтому вам, возможно, удастся добраться до них с помощью ручной переносной ленточной пилы. Эти электроинструменты имеют легкую конструкцию, повышенную маневренность, и большинство из них также имеют встроенные светодиодные фонари, чтобы обеспечить вам хорошую видимость.

4. Расчетные отрасли 7434 AccuMASTER

Узнать цену на Amazon


Calculated Industries 7434 AccuMASTER

Технические характеристики:
  • Размеры: 2,25″ × 2,25″ × 1,25″
  • Вес изделия: 3,5 унции.
  • Диапазон измерения: До 90°
  • Показания измерений: градусов, дюйм/фут, мм/м, наклон в процентах
  • Точность: ± 0.2°
  • Разрешение: 0,01°
  • Магниты: снизу
  • Удержание :
  • Ноль :
  • Автоматическое отключение:
  • ЖК-дисплей с подсветкой:
  • Кейс для хранения:
  • Характеристики: Защита от воды и пыли IP54, датчик MEMS, откидной дисплей
  • Гарантия: 2 года

Всеобъемлющий благодаря своему дизайну и оснащенный удобным большим ЖК-дисплеем с подсветкой , где вы можете проверить снятые измерения, AccuMASTER является одним из самых надежных счетчиков, особенно используемых в деревообработке. Еще один аспект дизайна, о котором стоит упомянуть, — это сертификация IP54, которая гарантирует, что пыль и вода не повредят его , что гарантирует, что это долговечный инструмент, который должен быть в вашей коллекции. Двусторонний дизайн дисплея позволяет считывать измерения и в перевернутом виде. Лучше всего то, что он поставляется по относительно доступной цене, что еще больше увеличивает его желательность.

Точность этого продукта ± 0,2 градуса делает его очень надежным, поэтому вам не нужно сомневаться в показаниях, которые он предоставляет. То, что делает его таким точным, — это встроенный датчик MEMS , датчик, который не только повышает его надежность, но и срок службы батареи. Это устройство магнитно прикрепляется к поверхностям , таким как лезвия, столы и т. д. Он отображает показания в футах или дюймах, миллиметрах или метрах, градусах и процентном уклоне, поэтому у вас есть все, что вы могли бы попросить. Об устойчивости и продолжительности срока службы продукта можно лучше всего судить, проверив прилагаемую к нему гарантию. Глядя на то, что 7434 поддерживается длительной двухлетней гарантией , которая превышает отраслевой стандарт, можно с уверенностью сказать, что это продукт, который будет с вами долгое время. Мы также рекомендуем вам использовать защитный чехол, который идет в комплекте.

Плюсы:
  • Обеспечивает сертифицированную защиту IP54
  • Он оснащен дисплеем StayGlow, который остается включенным
  • Имеет магнитное дно для использования без помощи рук
  • Гарантия 2 года
Минусы:
  • На его устойчивость могут повлиять приподнятые углы
  • Магниты только снизу

Вердикт:

Обладая длительной гарантией и многочисленными результатами измерений, модель 7434 является надежным инструментом.Он компактен, удобен в использовании и оснащен красивым ярким ЖК-дисплеем. Нам нравится работа без помощи рук и функции автоматического отключения, а также тот факт, что он поставляется с чехлом для защиты.



Храните мелкие инструменты в одном месте, чтобы не создавать беспорядка на рабочем месте, взяв с собой переносной верстак. Легкая конструкция, быстрая сборка и прочные материалы делают эти скамейки незаменимыми в арсенале мастера на все руки.

5. Wixey WR300 Тип 2

Узнать цену на Amazon


Wixey WR300 Тип 2

Технические характеристики:
  • Размеры: 2.3″ × 2,3″ × 1,1″
  • Вес изделия: 3,2 унции.
  • Диапазон измерения: До 180°
  • Показания измерений: градусов
  • Точность: ± 0,2°
  • Разрешение: 0,1°
  • Магниты: снизу
  • Удержание :
  • Ноль :
  • Автоматическое отключение:
  • ЖК-дисплей с подсветкой:
  • Кейс для хранения:
  • Особенности: Откидной дисплей
  • Гарантия: Н/Д

Двигаясь дальше, мы теперь смотрим на соперника Wixey под названием WR300 Type 2. Этот инструмент на 3 унции способен выручить вас в различных бытовых задачах и не предполагает сложного использования , поэтому подойдет даже тем, кто раньше не слышал о цифровых транспортирах. Его диапазон градусов составляет от 0 до 180, а точность считывания составляет 2 градуса . Кроме того, ЖК-экран, который поставляется с ним, имеет подсветку , чтобы помочь вам лучше видеть, а разрешение, которое вы можете ожидать, составляет 0,1 градуса. Магниты, которые помогают ему прилипать к поверхностям, находятся внизу, и всякий раз, когда вам нужно снять разные показания, вы можете просто обнулить текущее.

Ранее эту позицию занимала модель WR365. Тем не менее, мы обнаружили, что подсветка экрана и хорошая функция выключения, которая не расходует заряд батареи, лучше, чем возможность удерживать показания , особенно когда вы используете инструмент время от времени и для более простых задач. Кроме того, общий дизайн и цена WR300 выгоднее, чем у WR365. Если вы ищете модель с еще лучшим магнитным креплением и возможностью сохранять показания, то AccuRemote AT203919 может вас заинтересовать.

Плюсы:
  • Экран с подсветкой
  • Удобный для пользователя
  • Автоматическое отключение
  • Незаметный вес
Минусы:
  • Чтение занимает несколько секунд
  • Слишком быстрые движения приводят к переходу в режим ошибки

Вердикт:

WR300 Type 2 — это инструмент, который вы найдете в нижней части своего ящика для инструментов, когда он вам понадобится, и вы всегда будете рады, что подумали о том, чтобы включить его.Он будет давать правильные показания, он предлагает простое управление, а экран с подсветкой является приятным бонусом.



6. GemRed 82412-XVB

Узнать цену на Amazon


GemRed 82412-XVB

Технические характеристики:
  • Размеры: 4,8″ × 3,2″ × 1,6″
  • Вес изделия: 5,61 унции.
  • Диапазон измерения: 2*180°
  • Показания измерений: градусов
  • Точность: ± 0.
  • Разрешение: 0,1°
  • Магниты: Основание с V-образной канавкой
  • Удержание :
  • Ноль :
  • Автоматическое отключение:
  • ЖК-дисплей с подсветкой:
  • Кейс для хранения:
  • Характеристики: Индикатор ошибки, защита от воды и пыли IP67
  • Гарантия: 30-дневный возврат

Gemred представляет собой цифровой измеритель, который может обеспечивать относительные и абсолютные измерения в любом положении, в основном за счет магнитного V-образного основания, позволяющего прикреплять его к нескольким металлическим поверхностям.Он поставляется с большим дисплеем с подсветкой, на котором удобно читать , в то же время это небольшой и легкий продукт, который можно легко переносить и использовать.

Он полезен при измерении различных углов, таких как угол наклона торцовочной пилы, или, возможно, при тестировании и ремонте автомобилей, независимо от ситуации, он способен давать четкие и точные результаты при каждом использовании. Предусмотренная точность составляет ± 0,2 градуса, и в случае случайного отсоединения или перемещения на большом дисплее отобразится сообщение об ошибке , чтобы вы знали, что вам следует перезапустить процесс.Благодаря функции Zero, он может определять относительные и абсолютные углы, а также позволяет вам зафиксировать показания на экране , предложив кнопку Hold. Устройство поставляется с 30-дневной политикой возврата средств, поэтому вы можете вернуть свои деньги, если оно вас не устраивает. Лучшее гарантийное соглашение можно найти с Klein Tools 935DAG или Calculated Industries 7434 AccuMASTER.

Плюсы:
  • Имеет компактный и портативный корпус
  • Функция сообщения об ошибке
  • В нижней части есть сильные магниты
  • Поставляется с функцией автоматического отключения питания
Минусы:
  • Не измеряет в горизонтальной плоскости
  • Хлипкая конструкция

Вердикт:

Эта модель выше по сравнению с другими, но при этом достаточно компактна, чтобы ее можно было перевозить в ящике для инструментов. Он обладает множеством интересных функций, среди которых нам особенно нравится автоматическое отключение, водонепроницаемый дизайн и сильные магниты. Кроме того, есть очень полезные настройки Hold и Zero.



Узнать цену на Amazon


Цифровой угломер TickTockTools

Технические характеристики:
  • Размеры: 2,32″ × 2,32″ × 1,1″
  • Вес изделия: 5,61 унции.
  • Диапазон измерения: 2*180°
  • Показания измерений: градусов
  • Точность: От 0° до 90°: ± 1° | Другое: ±2°
  • Разрешение: 0.1°
  • Магниты: на базе
  • Удержание :
  • Ноль :
  • Автоматическое отключение:
  • ЖК-дисплей с подсветкой:
  • Кейс для хранения:
  • Особенности: Откидной дисплей
  • Гарантия: 1 год

Универсальный цифровой измерительный прибор TickTockTools имеет 3 кнопки для удобной работы . Магнитное дно обеспечивает хорошую фиксацию для обеспечения точных измерений, поэтому вы можете использовать его для различных применений, таких как деревообработка, ковровое покрытие и строительство. Кроме того, у вас есть возможность заморозить показания и откалибровать инструмент всякий раз, когда вам это нужно, чтобы вернуться к показаниям 0 градусов. Кроме того, он имеет различные режимы работы, такие как инклинометр , транспортир и датчик угла наклона , поэтому вы можете получить максимальную отдачу от своих денег. Как и другие, он имеет вращение на 360 градусов. Большой цифровой дисплей также имеет подсветку , чтобы вы могли видеть цифры в условиях низкой освещенности. Обеспечивается быстрое стабилизирующее считывание, поэтому вы можете прочитать результаты и быстрее приступить к работе. Точность ± 0,1 градуса означает, что вы можете положиться на результаты.

Его прочная рама из алюминиевого сплава предотвратит ненужный износ, а чтобы вы могли положить его в ящик для инструментов, не беспокоясь о повреждениях, в комплект также входит удобный защитный чехол. Помимо политики возврата, ваш продукт будет защищен годовой гарантией.

Плюсы:
  • Подходит для различных работ и применений
  • Магнитное дно обеспечивает работу без помощи рук
  • Предоставляется 30-дневная гарантия возврата денег
  • Цифровой дисплей с подсветкой
Минусы:
  • Обслуживание клиентов можно улучшить
  • Некоторые пользователи жалуются на слабый магнит

Вердикт:

TickTockTools предлагает высокоточный продукт, который очень прост в обращении благодаря основным функциям, которые он включает.Гарантия на 1 год — приятный бонус, повышающий его популярность среди покупателей, а также признак надежности производителя.



8. AccuRemote AT203919

Узнать цену на Amazon


AccuRemote AT203919

Технические характеристики:
  • Размеры: 2,375″ × 2,375″ × 1,375″
  • Вес продукта: 7 унций.
  • Диапазон измерения: До 360°
  • Показания измерений: градусов, процент наклона
  • Точность: ± 0.2°
  • Разрешение: 0,05°
  • Магниты: 3 стороны
  • Удержание :
  • Ноль :
  • Автоматическое отключение:
  • ЖК-дисплей с подсветкой:
  • Кейс для хранения:
  • Особенности: Откидной дисплей
  • Гарантия: Н/Д

AccuRemote AT203919 — еще одно портативное цифровое устройство, способное выдавать точные результаты измерений и при этом обеспечивающее простоту использования.Он поставляется с магнитным основанием и магнитами с двух других сторон, что означает, что его можно легко разместить на различных поверхностях без необходимости держать его руками. Хотя дисплей, на котором отображаются показания, не имеет подсветки, его способность откидываться позволяет вам легко видеть независимо от того, где вы его расположите.

Результаты отображаются в градусах, процентах, мм/м и дюймах/футах. в то время как точность ±0,2 градуса обеспечивает максимальную точность при измерении углов.Его можно откалибровать или довести до отметки 0 градусов, когда вы используете кнопку «Ноль», а также вы можете нажать кнопку «Удерживать», чтобы показания оставались на экране, когда вы перемещаете устройство между поверхностями. Аккумулятор может работать до 250 часов, а также оснащен функцией автоматического отключения питания , которая отключает его через 5 минут, что очень удобно, поскольку позволяет экономить энергию, когда он не используется в течение длительного времени.

Плюсы:
  • Большой двусторонний ЖК-дисплей
  • Имеет встроенные сильные магниты с трех сторон
  • Обеспечивает точные результаты
  • Функции нуля и удержания
Минусы:
  • Некоторые пользователи жаловались, что срок службы батареи не соответствует их ожиданиям
  • Дисплей не загорается для облегчения чтения

Вердикт:

AT203919 — еще один популярный среди клиентов вариант. Помимо градусов, он также отображает скорость наклона. Он имеет встроенные магниты почти со всех сторон, а ЖК-дисплей очень большой. Эти функции упрощают вашу работу и помогают закончить ее намного быстрее.



9. Уровень Джонсона 1886-0000 Угловой локатор

Проверить цену на Amazon


Уровень Джонсона 1886-0000 Угловой локатор

Технические характеристики:
  • Размеры: 7,25″ × 8,75″ × 2″
  • Вес продукта: ≈3 унции.
  • Диапазон измерения: До 360°
  • Показания измерений: градусов
  • Точность: От 0° до 90°: ± 0,1° | Другое: ± 0,2°
  • Разрешение: 0,1°
  • Магниты: на базе
  • Удержание :
  • Ноль :
  • Автоматическое отключение:
  • ЖК-дисплей с подсветкой:
  • Кейс для хранения:
  • Особенности: Откидной дисплей
  • Гарантия: 1 год

Эта модель уровня Джонсона представляет собой инструмент размером примерно 3 унции с размерами, превышающими средний размер — 7. 25 на 8,75 дюйма. Ширина составляет всего 2 дюйма, что позволяет легко поместить его в сумку для хранения , входящую в комплект поставки, которая может плотно прилегать к ремню. Он может обрабатывать измерения углов, и диапазон, который он может достигать, составляет до 360 градусов с точностью ± 0,1 градуса до 90 градусов и ± 0,2 градуса до конца пути .

В угловом локаторе 1886-0000 магниты, удерживающие его на металлических поверхностях, находятся на основании, но вы должны убедиться, что поверхность идеально ровная, потому что они недостаточно прочны, чтобы оставлять зазоры.Особенности, которые улучшают работу этой модели: возможность калибровки для любой поверхности, отключение, предотвращающее ненужный разряд батареи, дисплей, который переворачивается в соответствии с положением, в котором вы его установили, и дисплей с подсветкой – но имейте в виду, что при ярком дневном свете он может быть не виден на 100%.

Плюсы:
  • Футляр для хранения в комплекте
  • Большой диапазон считывания
  • Дисплей с подсветкой
  • Точные показания
Минусы:
  • Магниты могут быть не такими сильными
  • ЖК-дисплей не имеет сильной задней подсветки

Вердикт:

Угловой локатор 1886-0000 — это модель, которая позволит вам считывать углы от 0 до 360 градусов на экране с подсветкой, он будет отображать точные показания и будет удобно лежать в своем футляре для хранения, ожидая вашего следующего шага, пока отключение благодаря автоматической функции, направленной на экономию заряда батареи.



10. Неотек NTK033

Проверить цену на Amazon


Neoteck NTK033

Технические характеристики:
  • Размеры: 2,3″ × 2,3″ × 1,2″
  • Вес изделия: 4,2 унции.
  • Диапазон измерения: До 360°
  • Показания измерений: градусов, дюйм/фут, мм/м, наклон в процентах
  • Точность: ± 0,2°
  • Разрешение: 0.05°
  • Магниты: на базе
  • Удержание :
  • Ноль :
  • Автоматическое отключение:
  • ЖК-дисплей с подсветкой:
  • Кейс для хранения:
  • Характеристики: Защита от воды и пыли IP54, откидной дисплей
  • Гарантия: 18 месяцев

Если вы не из тех, кто соглашается на меньшее, чем лучшее, но ваш бюджет не так уж и велик, NTK033 — один из ваших лучших вариантов. Он очень точен, обеспечивая достоверность ± 0,1 градуса при 0-1 и 89-90 градусах и ±0,2 градуса при остальных . Он показывает результаты в 4 различных единицах измерения, включая проценты, градусы, мм/м и дюймы/футы. Диапазон, который предоставляет инструмент, составляет от 0 до 360 градусов для полного удобства использования, а класс водонепроницаемости IP54 гарантирует, что вы можете использовать его независимо от условий окружающей среды.

Его конструкция делает его идеальным для использования даже в самых тесных местах, так как его размеры всего 2.3 на 2,3 дюйма, и это автоматически означает, что у вас не возникнет проблем с размещением его в кармане, но, к счастью, в комплекте есть чехол для хранения. Для экономии энергии автоматически закрывается через 3 минуты бездействия . Он обеспечивает установку нуля в любом положении и обеспечивает относительные и абсолютные измерения. Его легко читаемый ЖК-дисплей упрощает работу с ним. Кроме того, он питается от двух батареек LR03 AAA, которые входят в комплект поставки, и на него предоставляется 18-месячная гарантия .

Плюсы:
  • Выключается самостоятельно через 3 минуты бездействия
  • Водонепроницаемость IP54
  • Диапазон измерения от 0 до 360 градусов
  • Обеспечивает различные измерения в зависимости от ваших конкретных потребностей
Минусы:
  • У некоторых клиентов возникли проблемы с калибровкой продукта
  • Некоторые пользователи сообщают, что считают его медленным

Вердикт:
Магнитная, сильная адсорбция

NTK033 в сочетании с компактным дизайном и непревзойденной точностью делают его незаменимым в коллекции любого умелого человека.Но это лишь некоторые из черт, которые делают его желанной покупкой, как вы, вероятно, сделали после прочтения нашего обзора.



11. V-образная канавка RISEPRO 82413B

Проверить цену на Amazon


V-образная канавка RISEPRO 82413B

Технические характеристики:
  • Размеры: 5,94″ × 2,36″ × 1,26″
  • Вес изделия: 10,3 унции.
  • Диапазон измерения: До 360°
  • Показания измерений: градусов, дюйм/фут, мм/м, наклон в процентах
  • Точность: От 0° до 90°: ± 0.05° | Другое: ± 0,15
  • Разрешение: 0,05°
  • Магниты: Основание с V-образной канавкой
  • Удержание :
  • Ноль :
  • Автоматическое отключение:
  • ЖК-дисплей с подсветкой:
  • Кейс для хранения:
  • Характеристики: Защита от воды и пыли IP65, откидной дисплей
  • Гарантия: Н/Д

82413B — это универсальный инструмент с конструкцией «3 в 1», поскольку его можно использовать в качестве транспортира, угломера и нивелира .Он точен и очень всеобъемлющ, и в него встроено множество настроек, которые позволяют вам настроить его так, как вы хотите. С их помощью вы можете выбирать между несколькими единицами измерения, включая градусов, дюймов/фут или мм/м. Также есть возможность выбора между абсолютным и относительным режимами измерения. Защита от водяных брызг и пыли гарантируется классом защиты IP65.

Питание от двух батареек AAA обеспечивает до 3000 часов непрерывной работы . Данные отображаются на ЖК-экране, а функция подсветки позволяет использовать его в условиях низкой освещенности.Кроме того, числа также могут автоматически переворачиваться, если вы перевернете ридер вверх дном. Устройство имеет прочную конструкцию, так как изготовлено из экструдированного алюминия, поэтому оно довольно тяжелое. Тем не менее, он имеет мощные магниты, поэтому его можно прикрепить к различным металлическим поверхностям, не упав.

Плюсы:
  • Цифры большие и синий экран позволяет пользоваться ночью
  • Несколько режимов и единиц измерения на выбор
  • Имеет функцию удержания и кнопку калибровки
  • Дизайн «3 в 1»
Минусы:
  • Больше, чем средний инструмент
  • Имеет тенденцию быть чувствительным, особенно если вы поместите его на неустойчивую поверхность

Вердикт:

Нам нравится тот факт, что вы можете использовать это устройство для различных прецизионных приложений, и нас также привлекает его прочная конструкция и простота в использовании. Входящие в комплект батареи обеспечивают многочасовую работу, а чехол для хранения служит защитой от повреждений.



Проверить цену на Amazon


Capri Tools 20005

Технические характеристики:
  • Размеры: 3″ × 3″ × 1,8″
  • Вес изделия: 5,6 унции.
  • Диапазон измерения: До 90°
  • Показания измерений: градусов
  • Точность: ± 0.1°
  • Разрешение: 0,1°
  • Магниты: на базе
  • Удержание :
  • Ноль :
  • Автоматическое отключение:
  • ЖК-дисплей с подсветкой:
  • Кейс для хранения:
  • Особенности: Откидной дисплей
  • Гарантия: 1 год

Независимо от того, работаете ли вы с настольными пилами, торцовочными пилами или другими подобными продуктами, Capri Tools может предоставить вам самые точные результаты. Он может измерять и задавать углы, а также выполнять точное выравнивание, все эти результаты легко просматривать на большом ЖК-дисплее со встроенной функцией подсветки . Цифры на экране также обратимые , что означает, что, когда вы переворачиваете устройство вверх ногами, вам не придется прилагать усилий, чтобы разобрать показания.

Модель 20005 имеет встроенных магнитов , которые помогают надежно прикрепить его к большому количеству ваших инструментов или других металлических поверхностей, а также кнопку установки нуля , с помощью которой можно откалибровать угловой датчик для любого типа поверхности.Он также поставляется с функцией автоматического отключения , что означает, что его экран выключится, если он не используется более 30 секунд. Он поставляется в футляре для дополнительной защиты и имеет стандартный период защиты 1 год.

Плюсы:
  • Поставляется с магнитным дном
  • Имеет функцию автоматического отключения
  • Автоматическая подсветка ЖК-дисплея и инверсия цифр
  • Очень доступная цена
Минусы:
  • Медленнее по сравнению с другими моделями
  • Кнопки довольно маленькие

Вердикт:

20005 — один из самых доступных вариантов на рынке, и он отлично справляется со своей стоимостью. Хотя дизайн не самый качественный, кнопки слишком маленькие, а дисплей без подсветки, он оказался очень точным в отображении измерений.



Руководство для начинающих по измерительным приборам


Существует множество приборов для измерения углов с различными методами измерения, выпускаемых разными производителями. Их качество и точность варьируются от одного к другому в зависимости от нескольких факторов. В интересах каждого выбрать наиболее подходящий измерительный прибор, способный удовлетворить их потребности.
Типы манометров
  • Аналоговые датчики давления . Они обычно известны как механические датчики и используют иглу, которая указывает определенное число на шкале, которое соответствует давлению, воспринимаемому измерительным элементом. Это точные и недорогие варианты, не требующие слишком много энергии и обслуживания.
  • Заглушка – Представляют собой инструменты, используемые для проверки резьбовых или гладких отверстий в их верхнем и нижнем предельных размерах. Они обычно используются для проверки того, находится ли диаметр отверстия в указанном диапазоне приемлемости.
  • Уровень — Эти визуальные элементы часто используются для проверки наличия и уровня жидкости в различных устройствах, таких как бойлеры. Они используют прозрачную трубку, которая часто устанавливается на одной из боковых сторон резервуара и параллельна высоте жидкости внутри резервуара.
  • Отверстие — это собирательный термин, который используется для обозначения множества инструментов, которые имеют уникальное применение в процессе точного измерения отверстий.Этот тип устройства может быть шкалой, цифровым или циферблатным прибором.
  • Цифровое давление – Они могут отображать действующее давление со встроенного цифрового дисплея. Они подходят для широкого спектра применений и отраслей, включая насосы или компрессоры, гидравлику, машиностроение и испытательные операции.
  • Глубина — Эти устройства часто используются дайверами с аквалангом, поскольку они представляют собой манометры, которые могут отображать эквивалентную глубину в воде. Самые современные приборы такого рода имеют электронные механизмы и цифровые дисплеи.
  • Высота – Это измерительные устройства, которые используются для измерения высоты объекта или для маркировки различных предметов, с которыми предстоит работать. Они используются в металлообработке или метрологии для установки или измерения вертикальных расстояний.
  • Телескопический щуп — также известен как язычковый щуп и состоит из длинного щупа внутри крышки с язычком или изогнутым краем.
  • Snap — это простые контрольные инструменты, которые используются для проверки того, можно ли найти внешние размеры деталей в пределах правильных допусков.Их ключевые характеристики включают функции, диапазон и точность.

Часто задаваемые вопросы



Насколько точны цифровые угломеры?

Точность измерения, которая чаще всего встречается в этих инструментах, составляет 0,1 градуса, что является отличным показателем практически для любой задачи. Некоторые модели имеют эту точность для каждого показания, в то время как другие могут иметь ее от 0 до 90 градусов, и все, что идет дальше, может подразумевать точность 0.2 степени.


Для чего вы используете цифровой угломер?

Этот инструмент может иметь различные применения в зависимости от типов показаний, которые он может выполнять. Однако наиболее распространенным применением является измерение углов — независимо от того, проверяете ли вы скос пилы, степень наклона или положение определенных материалов (например, металлических труб). Датчики с большим количеством применений включают показания в дюймах/футах или миллиметрах/метрах.


Как сбросить цифровой транспортир?

Наиболее распространенный способ сброса цифрового датчика — это удержание кнопки включения/выключения в течение нескольких секунд, отпускание ее, ожидание примерно 10 секунд, а затем повторное нажатие той же кнопки до тех пор, пока прибор не включится.Другие модели могут иметь кнопку Hold в качестве кнопки сброса, и, поскольку существуют подобные варианты, вам лучше обратиться к инструкции по эксплуатации.


Как пользоваться цифровым угломером?

При первом приобретении прибора обязательно сначала откалибруйте его (вы можете узнать, как это сделать, во вводной части этой статьи), чтобы он давал точные показания. Затем вы используете его, прикрепив его к поверхности, которую вам нужно прочитать — если вы делаете сравнение, вам не нужно нажимать какие-либо кнопки, но если вам нужна скошенная поверхность в качестве эталона, тогда вы можно нажать кнопку «Ноль», как только инструмент окажется в нужном положении.Чтобы зафиксировать показания с одного места на другое, нажмите кнопку Hold (если в модели есть такая функция), а чтобы отпустить, нажмите эту же кнопку еще раз. Когда вы закончите использовать его, вы можете выключить инструмент, но большинство из них имеют автоматическое отключение, чтобы батарея не разрядилась.


Как обнулить цифровой угломер?

Для этого поместите датчик на поверхность, которую нужно измерить, и один раз нажмите кнопку «Ноль», чтобы показания показывали 0. 0 градусов. Цель этого действия — позволить вам иметь поверхности, которые не являются прямыми и плоскими в качестве эталона, а не только идеально ровные поверхности.


Что измеряют угол подъема и депрессии?

Оба этих угла относятся к углам, образующимся между горизонтальной линией и линией взгляда наблюдателя. Первое происходит, когда наблюдатель смотрит на точку, расположенную вверх от горизонтальной линии, а второе происходит, когда наблюдатель смотрит на точку, расположенную вниз.Инструмент, который вы можете использовать для измерения обоих, называется инклинометром, и датчики, присутствующие в этом сравнении, могут действовать как один.


В чем разница между углом подъема и углом наклона?

Как уже упоминалось, эти два угла связаны с направлением линии взгляда. Принимая во внимание золотую середину, также известную как линия обзора, идущая горизонтально, вы можете найти угол возвышения, измерив расстояние между этой линией и линией, идущей от ваших глаз к объекту, расположенному выше. То же самое происходит и с углом наклона, с той лишь разницей, что линия, идущая от ваших глаз, направлена ​​на объект, находящийся ниже.


Как найти угол возвышения в реальной жизни?

Его можно найти с помощью инклинометра, особенно если вы смотрите на объект, который слишком высок для других типов измерений. Здания, дома, очень высокие деревья или столбы — это лишь некоторые из объектов, для измерения которых другими способами потребовалось бы слишком много усилий.


Что такое правило F в углах?

Правило «F» относится к тому факту, что если вы возьмете две вертикальные параллельные линии и разрежете их горизонтальной линией, углы, образующиеся в точках пересечения на каждой из них, создадут углы, которые будут иметь одинаковое точное значение, если вы поставить их рядом друг с другом. «F» в этой ситуации — это ссылка на форму, которая получается, когда вы рисуете эту ситуацию на бумаге.


Есть ли приложение транспортир?

Да, он есть, однако он также подразумевает стоимость, и вы не можете быть уверены, что показания, которые он предлагает, всегда точны на 100%. Поэтому в некоторых ситуациях он может быть полезен, но мы не рекомендуем полагаться на него, когда речь идет о деревообработке или других видах деятельности, требующих повышенной точности.




Заключение

Выбор цифрового угломера может быть непростой задачей, учитывая все продукты, доступные на рынке. Тем не менее, важно уделять внимание некоторым важным аспектам, таким как точность и показания измерений. Учитывая все наши предложения, вы можете не торопиться и посмотреть, какой из продуктов лучше всего соответствует вашим желаниям.

Лучший угловой датчик для продажи: Металлоконструкции Браун Лайн BLDAG001

На вершине всех метров стоит эта модель с особым дизайном и всесторонним маневрированием. Так как он прикрепляется к рукоятке инструмента, им очень легко управлять, и он обеспечивает самые точные измерения углов . Помимо большого ЖК-дисплея с подсветкой для улучшения видимости в узких и темных местах, он также может похвастаться расширенной функцией под названием «звуковая обратная связь» . Следовательно, вы можете четко услышать звуковой сигнал, когда он достиг заданного угла, что делает его еще более простым.

Выбор редакции: Цифровой транспортир WIWU DXL360S

Мы выбрали эту модель как нашу любимую из-за всех преимуществ, которые она дает своему пользователю. Прежде всего, это влагозащищенное устройство , которое может использоваться в менее чем благоприятных условиях, что является дополнительным преимуществом для тех, кто работает на месте и не имеет времени защищать измерительные инструменты.Он поставляется с V-образной формой на основании в сочетании с магнитами для надежного удержания на поверхностях, к которым он крепится, имеет экран с подсветкой для лучшей видимости и может похвастаться двухосевыми точными измерениями .

Лучший угломер по соотношению цена/качество: GemRed 82412-XVB

Учитывая небольшую цену покупки, модель 82412-XVB обеспечивает наилучшее соотношение цены и качества. Это очень надежно, с точностью +/- 0.2 степени , предлагая точные результаты в любое время, когда вы его используете. Кроме того, он является водонепроницаемым и пыленепроницаемым () , что делает его надежным в любых условиях, даже на строительных площадках. Дисплей с подсветкой очень удобен даже в условиях низкой освещенности. Он имеет встроенных магнитов , которые обеспечивают большее удобство, так как он легко крепится к любой металлической поверхности.

Лучший угловой датчик для настольной пилы: AccuRemote AT203919

Способный измерять до 360 градусов , AT203919 является одним из самых высокопроизводительных датчиков, на которые можно надежно рассчитывать при использовании настольной пилы.Он обеспечивает точность +/- 0,2 градуса и имеет четкий экран, на котором вы можете легко визуализировать все показания. Кроме того, он имеет встроенный магнит , который позволяет прикрепить его к пильному полотну , чтобы вы могли легко проводить измерения в любом положении, имея при этом возможность использовать свои руки для маневрирования и лучшего позиционирования пилы.

Лучший угломер для деревообработки: Расчетные отрасли 7434 AccuMASTER

Эта высококачественная модель может измерять до 90 градусов, предлагая +/- 0.2-градусная точность , что делает его идеальным для деревообработки, где требуется повышенная точность. Это самый популярный выбор в своей нише, поэтому вы можете доверять всем его удобствам. Например, мы говорим о красивом экране с постоянным свечением и функции Hold для запоминания показаний, когда это необходимо. Более того, компания предлагает 2-летнюю гарантию на случай возникновения неудобств, что является лучшим в отрасли временным окном.

RuhrBaushop.de «Bautec-Online» для Profis

PFT-OnlineShop.de

больше Информация…→

NORTON-CLIPPER-Магазин

больше Информация. ..→

Интернет-магазин FLEX®

Подробнее Информация…→

KIP — Клебебендер

больше Информация…→

1-2-3 Vermessung.de

больше Информация…→

COLLOMIX-Магазин

Подробнее Информация…→

Интернет-магазин Jung-Henkelmann

больше Информация…→

Гала-Бау-Магазин

больше Информация. ..→

EGO Shop — Akku-Power для сада

Подробнее Информация…→

Bauwerkzeug Allgemein

больше Информация…→

Электрооборудование и электрооборудование

больше Информация…→

Arbeitsschutz-Shop

Подробнее Информация…→

Магазин Putz- & Stuck

больше Информация…→

Магазин для Straßen- und Tiefbau

больше Информация. ..→

Митпарк

Подробнее Информация…→

Вилкоммен

больше Информация…→

BAUTEC Номер артикула

больше Информация…→

Измерение детали с помощью угловых измерительных инструментов — перелистнуть электронную книгу, страницы 1–29

DLM 03 Разработка печатного Руководства для учащихся, включая все сопутствующие документы
Примечания Формат Руководства для учащихся

Курс: Механическая обработка NC-II
Единица компетенции: Измерение заготовки с помощью угловых измерительных приборов
Измерение заготовки с помощью угловых измерительных приборов
Модуль: На к концу занятия учащиеся должны уметь:
Результаты обучения: 1. Выбор угловых измерительных инструментов
2. Использование угловых измерительных инструментов
Продолжительность: 3. Поддержание в рабочем состоянии угловых измерительных инструментов
Позиционное обучение: 4. Чистка и хранение измерительных инструментов
8 часов
Вы были наняты на год в качестве ученика в фирме, занимающейся обрабатывающей промышленностью.
сейчас. Будучи учеником, вы редко управляете машиной. Менеджер фирмы
только что получил заказ на изготовление прототипа деревянных тисков. Ходовой винт
, гайка, распорки, направляющие стержни и рукоятка уже были изготовлены
, но не пластина тисков.Машинист, которому было поручено это задание, был вынужден
подать в отпуск из-за болезни отца. Таким образом, оставив задачу
висящей. Менеджер сообщает вам, что нужно немедленно закончить тарелку, чтобы
выполнить все задание. Но для того, чтобы приступить к операции механической обработки,
нужно сначала разметить размеры. Прежде чем приступить к выполнению задания, вам необходимо
рассмотреть следующее:

1. Тип используемых угловых измерительных приборов.
2. Требуемый уровень точности.
3. Подходящий метод измерения.
4. Возможности каждого измерительного прибора.
5. Безопасное обращение с инструментами.

Для того, чтобы ваша задача была приемлема для фирмы, она должна:
1. Соответствовать дизайну, предоставленному заказчиком.
2. Следуйте спецификациям, указанным на чертеже.

Критерии оценки: 1. Угловые измерительные инструменты идентифицируются в соответствии с использованием.
2. Угловые измерительные инструменты используются в соответствии со спецификацией со 100% точностью
.

Блок обучения Критерии эффективности Учебная деятельность Учебные документы
(Краткое описание (Документы
1: Выбор угловых  Стратегии измерения углов, последовательность
инструментов измерения инструменты выбираются на уроке, оценка), на которые ссылается каждый
в соответствии с уровнем учебной деятельности) Требуется
точности. 1.1 Определить различные типы угловых
 Прочитать информацию
 Проведенные измерения Таблица 1.1.1 – Типы
являются точными для приборов, его использование угловых
наилучшей градуировки и точности.измерение
выбранных инструментов, его использование
измерение и точность.

 Рабочий лист ответов
1.1.2 вопросы.

Педагогическая подготовка в области разработки и предоставления учебных материалов для ТПО Стр. 1
© 2010, Институт технического образования, Сингапур

DLM 03 Разработка печатного руководства для учащихся, включая все сопутствующие документы
Примечания Формат руководства для учащихся

Блок обучения Критерии эффективности Деятельность Учебные документы
(Краткое описание (Документы
2: Использование угловых инструментов.стратегии, последовательность инструментов измерения
 Угловое измерение урока, оценка) на которые ссылается каждое учебное мероприятие
) используются инструменты
2. 1 Упорядочить
в соответствии с процедурами уровня о том, как прочитать информацию
требуемой точности. читать угловой лист 2.1.1 –
измерений. Процедуры, как
читать угловые измерения
.

Рабочий лист ответов
2.1.2 вопросы.

3: Поддержание углового положения  Измерительные инструменты 3.1 Продемонстрируйте выполнение процедур
, отрегулированных и калиброванных измерительных инструментов по Операционному листу
, в соответствии с процедурами, указанными в пункте 3.1.1.
4: Используйте угловые измерительные инструменты требуемой точности
с использованием инструментов. Выполните процедуры
изготовителя или инструкции по эксплуатации
5: Очистите и сохраните процедуры на рабочем месте. 4.1 Демонстрация 4.1.1
измерительные инструменты измерительная техника
 Угловые измерения в соответствии с процедурами выполнения
инструменты используются устройство используется. на листе операций
в соответствии с уровнем 5. 1.1
требуемой точности. 5.1 Выполните процедуры
о том, как
 Уход и хранение для очистки и хранения устройств
, используемых угловых инструментов.
в соответствии со спецификациями производителя
или стандартными рабочими процедурами

.

Педагогическая подготовка по разработке и предоставлению учебных материалов для ТПОП Стр. 2 Угловые измерительные инструменты
Учебное задание:
1.1 Определить различные типы угловых измерительных инструментов, их применение и точность

Мерные блоки

Мерные блоки, также известные как скользящие калибры, представляют собой эталон длины с плоскими и параллельными
противоположными поверхностями.Поверхности отполированы и очень точны. Обычно они
приобретаются в наборах, состоящих из определенного количества блоков разных размеров. Чтобы получить
конкретную желаемую длину, отдельные блоки разных размеров можно комбинировать
математически. Они доступны в дюймовых и метрических размерах в определенных наборах.

Определенные формы калибровочных блоков
1. Прямоугольные формы
2. Квадрат с центральным отверстием для принадлежностей
3. Другие формы, которые могут быть указаны покупателем или заказчиком.

Блоки изготовлены из:
1. Стали
2. Карбида
3. Керамики

Код № Типы угловых измерительных приборов, Дата: Дата разработки: Пересмотрено Стр. №
1
ALT723307 Применение и точность

Информационный лист 1.1.1: Типы инструментов для измерения угла, их применение
и точность

Четыре различных класса точности мерной плиты
1. Класс 0,5 – специальные эталонные калибры, используемые для чрезвычайно высокоточных измерительных работ
и не являющиеся рекомендуется для общего пользования.
2. Марка 1 – лабораторные эталоны, используемые для калибровки контрольных мер
и высокоточных калибровочных работ.
3. Марка 2 – используются в качестве контрольных и инструментальных стандартов.
4. 3 сорт – используются в качестве цеховых эталонов.
Примечание.
Классы 0,5 и 1 являются эталонами калибровки.
Классы 2 и 3 предназначены для измерения и калибровки.

Использование мерных блоков
1. Проверка штангенциркуля
2. Проверка микрометра
3. Настройка циферблатного индикатора
4.Установка штангенрейсмаса
5. Поднять один конец синусоидального стержня в угловом положении
6. Измерить готовую работу.

Код № Типы инструментов для измерения угла, Дата: Дата разработки: Пересмотрено Стр. №
2
ALT723307 Его применение и точность 29 мая 2010 г.

Результаты обучения:
1 Выбор инструментов для измерения углов
Учебная деятельность:
1.1 Определять различные типы инструментов для измерения углов, их использование и точность с уголками в

механизированных работах.Он состоит из прецизионно отшлифованного закаленного корпуса и двух прецизионно отшлифованных цилиндров
, установленных на обоих концах. Расстояние двух цилиндров с обоих концов равно 90×167 на половине пути от корпуса. Он в основном используется для настройки работы под разными углами для дальнейшей обработки
или для целей контроля.

Когда синусоидальный стержень помещается на ровную поверхность, верхний край будет параллелен этой поверхности
. Если один ролик поднять на известное расстояние, обычно с помощью калибровочных блоков, то верхняя
кромка стержня будет наклонена на ту же величину, образуя угол, который можно вычислить по правилу синусов.С помощью этого инструмента можно измерять или задавать углы.

o Гипотенуза представляет собой постоянный размер (100 мм, 10 дюймов или 5 футов).
o Высота определяется расстоянием между нижней частью одного ролика и поверхностью стола

.

Использование синусоидальных стержней

o Используется для измерения углов на заготовке и определения угла на обрабатываемой
заготовке.

o Используется для измерения отклонения вертикальной поверхности от отвеса. Его можно использовать для

точно отвесных поверхностей, таких как:
 Пилы
 Наковальни
 Линейные стержни
 Лицевые пластины
 Прижимные ролики

o Используется для измерения небольших углов отвеса.

Код № Типы инструментов для измерения углов, Дата: Дата разработки: Пересмотрено Стр. №
1
ALT723307 Его применение и точность 29 мая 2010 г.

o Рассчитайте, сколько прокладок необходимо, чтобы сделать поверхность вертикальной.
o Чрезвычайно полезный измерительный инструмент для выравнивания и обслуживания лесопильного оборудования.
o Используется для установки углов на макетном столе или в тисках фрезерного станка.
o Измерение известных углов или размещение любой работы по заданному углу.
o Проверка неизвестных углов.
o Проверка неизвестных углов тяжелого компонента.
o Проверить точность углов на работе.
o Наладить работу на заданный угол в близких пределах.

Синусоидальный стержень бывает разных типов и размеров. Помимо 3–10 дюймов, которые используются в США,
, существуют также метрические размеры от 100 до 300 мм. Однако наиболее часто используемыми размерами
являются прутки 5 дюймов и 100 мм.

Размеры двух роликов выбраны целыми числами для облегчения расчетов.

Типы синусоидальных стержней

o Синус-центр – используется для конических объектов, имеющих охватываемую и охватывающую части. Он не может
измерить угол больше 45°.

o Таблица синуса – также известная как плита синуса, используется для измерения углов больших заготовок.
o Таблица сложных синусов – используется для измерения сложных углов больших деталей. В

этом случае две таблицы синусов установлены одна над другой под прямым углом
.Таблицы можно скрутить, чтобы получить необходимое выравнивание
.

Ограничения синусоидальных стержней

Синусоидальные стержни, естественно, становятся непрактичными и неточными, когда угол превышает 45
градусов, потому что:

o Физически неудобно удерживать положение.
o Корпус синусоидального стержня загораживает стопку мерных блоков, даже если он снят.
o Незначительные ошибки синусоидального бара вызывают большие угловые ошибки.
o Длинные мерные блоки не так точны, как более короткие мерные блоки.
o Изменение температуры становится более критическим.
o Разница в деформации возникает в точке контакта ролика с опорной поверхностью

и с мерными блоками, потому что при больших углах весовая нагрузка больше смещается
к опорному ролику.
o Размер датчиков, инструментов или деталей, которые может проверять синусоидальная планка, ограничен, поскольку
она не предназначена для поддержки больших или тяжелых предметов.

Код № Типы инструментов для измерения угла, Дата: Дата разработки: Пересмотрено Страница №
2
ALT723307 Его использование и точность 29 мая 2010 г.

Информационный лист 1.1.1: Типы инструментов для измерения углов, их применение
и точность

Результаты обучения:
1 Выбор инструментов для измерения углов
Учебная деятельность:
1.1 Определение различных типов инструментов для измерения углов, их применение и точность

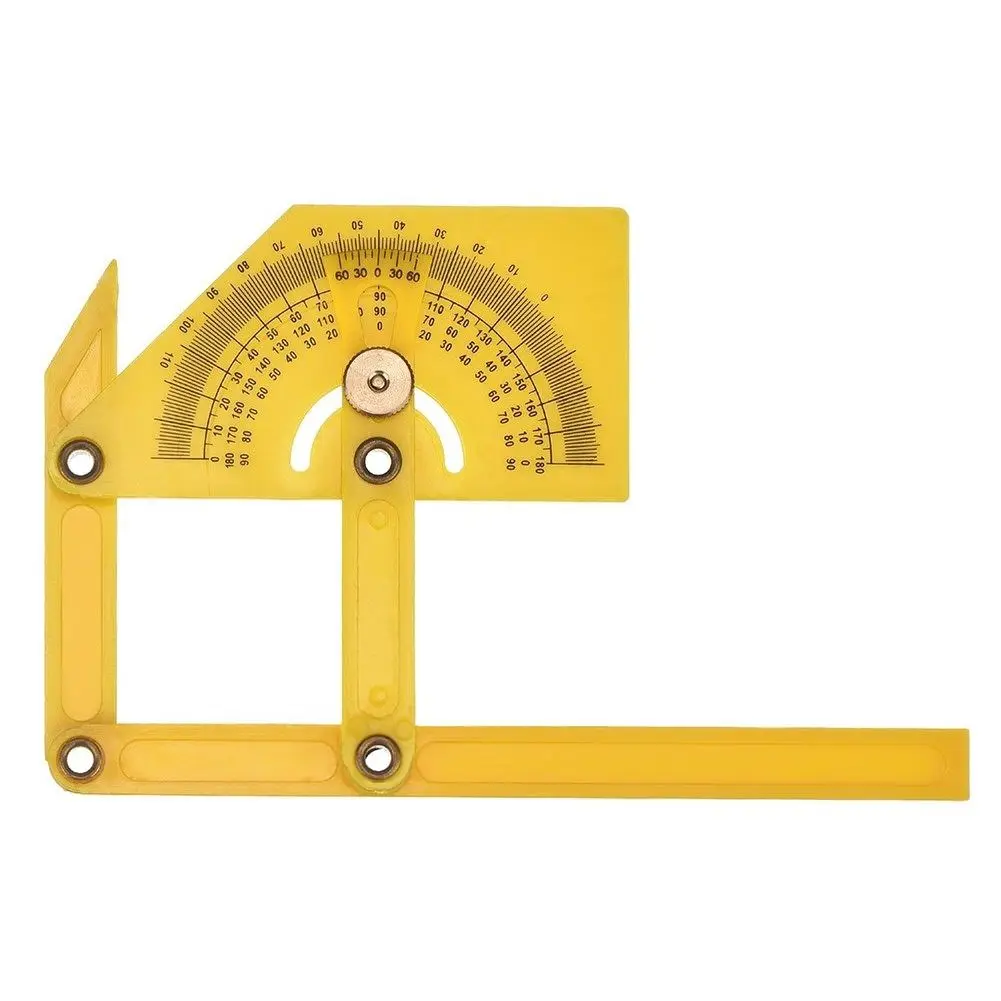

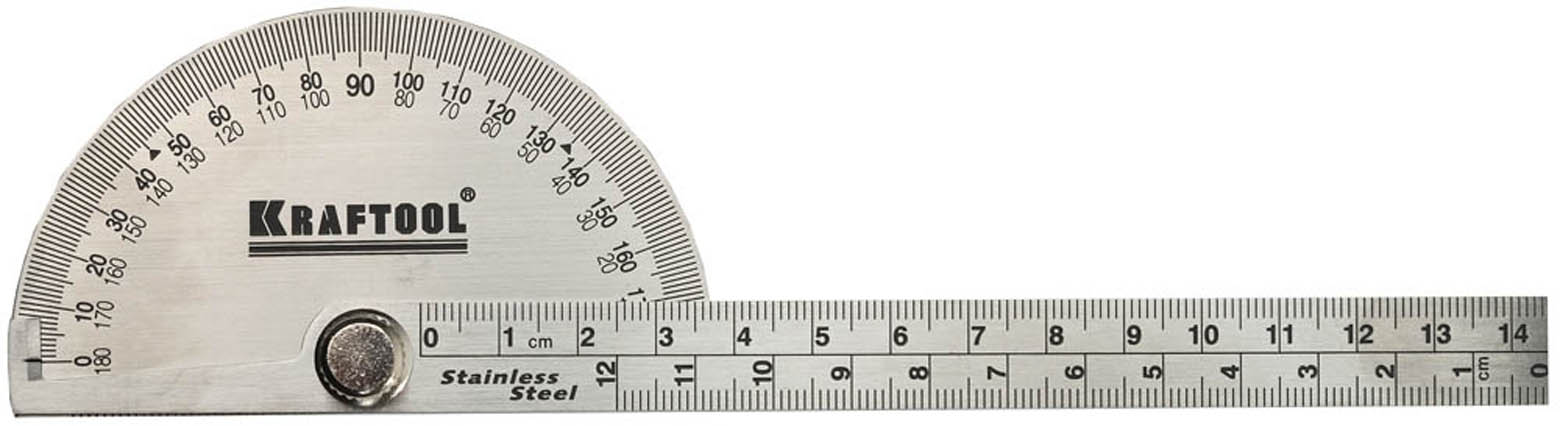

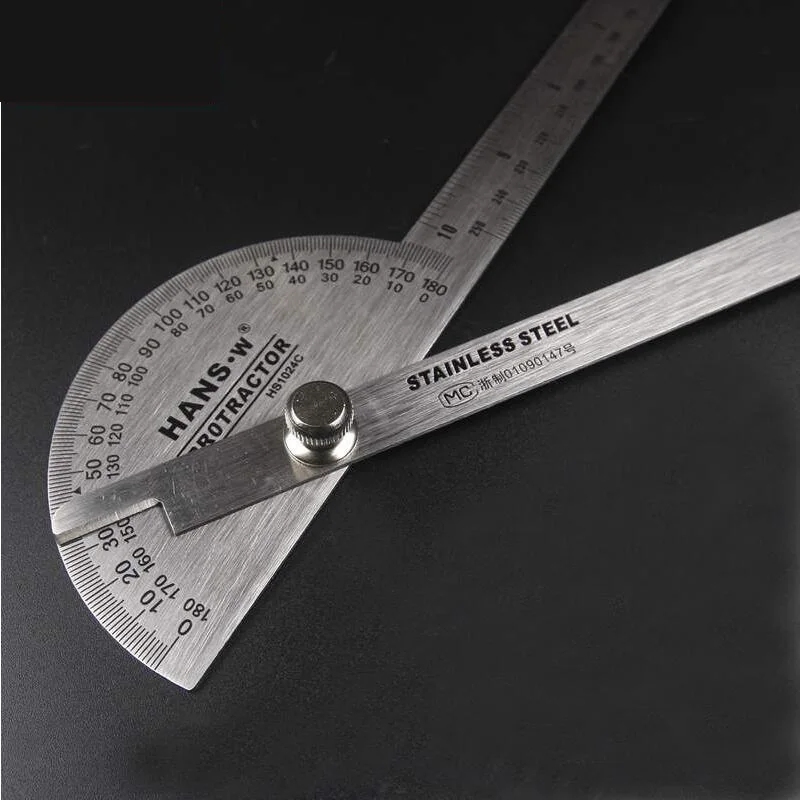

Универсальный угломер

Он представляет собой полукруглый транспортир с поворотным плечом, используемый для разметки и измерения 90 167 углов. Отличие обычного полукруглого транспортира от универсального наклонного транспортира
состоит в том, что он имеет подвижный рычаг, который может выдвигаться и измерять до 360 градусов.И это более точно
, чем обычный транспортир.

Части универсального угломера

Кодовый номер Типы инструментов для измерения углов, Дата: Дата разработки: Пересмотр Страница №
1
ALT723307 Его использование и точность 29 мая 2010 г. Измерительные инструменты, их использование
и точность

Использование угломера

Это инструмент, используемый для точного измерения и разметки углов. Он также проверяет точность обработки
под углом или скосом.

Точность угломера

Универсальный угломер более точен, чем обычный угломер. Он может измерить
с точностью до 5 минут (1/60 градуса).

Единица измерения универсального угломера

В основном единицей измерения угломера на основной шкале являются градусы. Показания
на нониусной шкале указаны в минутах. Оба показания объединяются, например, 45° 30’.

Код № Типы инструментов для измерения угла, Дата: Дата разработки: Пересмотрено Страница №
2
ALT723307 Его использование и точность 29 мая 2010 г.

Рабочий лист 1.1.2: Типы инструментов для измерения угла, их применение и точность

Результаты обучения:
1 Выберите инструменты для измерения угла
Учебная деятельность:
1.2 Определите различные типы инструментов для измерения угла, их использование и точность

Внимательно прочитайте вопросы. Ответьте на вопросы на отдельном листе бумаги.

1. В чем разница между обычным транспортиром и универсальным транспортиром?
Ответ: ________________________________________________

2.Какова функция универсального транспортира?
Ответ: ___________________________________

3. Какова единица измерения универсального угломера в основной шкале?
Ответ: ____________________________________

4. Какая единица измерения в нониусной шкале?
Ответ: ____________________________________

5. Насколько точны показания универсального угломера?
Ответ: ____________________________________

Код №Типы инструментов для измерения угла, Дата: Дата разработки: Пересмотрено Страница №
ALT723307
Его использование и точность 29 мая 2010 г. 1

Рабочий лист 1.1.2: Типы инструментов для измерения угла, их использование и точность
1 Выберите инструменты для измерения угла
Учебное задание:
1.2 Определите различные типы инструментов для измерения угла, их использование и точность

Внимательно прочитайте вопросы. Ответьте на вопросы на отдельном листе бумаги.

1. Как продаются мерные блоки?
Ответ: ___________________________________

2. Как по другому называются концевые меры?
Ответ: ____________________________________

3. Меры каких марок считаются калибровочными эталонами?
Ответ: ____________________________________

4. Меры каких марок используются для измерений и калибровки?
Ответ: ____________________________________

Код №Типы инструментов для измерения угла, Дата: Дата разработки: Пересмотрено Страница №
ALT723307
Его использование и точность 29 мая 2010 г. 1

Рабочий лист 1.1.2: Типы инструментов для измерения угла, их использование и точность

7 Результаты обучения:

7 1 Выберите инструменты для измерения угла
Учебное задание:
1.2 Определите различные типы инструментов для измерения угла, их использование и точность

Внимательно прочитайте вопросы. Ответьте на вопросы на отдельном листе бумаги.

1. Каково основное назначение линейки Sine?
Ответ: ____________________________________

2. Из чего состоит синусоида?
Ответ: ____________________________________

3. Что используется с линейкой Sine при угловой настройке?
Ответ: ____________________________________

4. При каком угле синусоиды становятся неточными и непрактичными в использовании?
Ответ: ___________________________________

Код № Типы инструментов для измерения угла, Дата: Дата разработки: Пересмотрено Стр. №
ALT723307
Его использование и точность 29 мая 2010 г. 1

Информационный лист 2.1.1: Процедуры чтения угловых измерений

Результаты обучения:
2 Использование инструментов для измерения углов
Учебная деятельность:
2.1 Последовательность процедур чтения угловых измерений

Угольный транспортир

Угольный транспортир более точен, чем обычный транспортир . Ограничение обычного транспортира
заключается в том, что он может измерять угол только до 180 градусов, тогда как угломер
с подвижным плечом может измерять угол до 360 градусов.Он может измерять с точностью до 5 минут
(1/60 градуса).

Как читать показания угломера
1. Запишите показания на основной шкале (целый градус).
2. В том же направлении при отсчете на основной шкале найти линию на нониусной шкале
, совпадающую с линией на основной шкале. Умножьте количество выпусков на 5
минут.

Нониусная шкала

Основная шкала

Примечание:

1 – Показания на основной шкале.
2 – Чтение на нониусной шкале.

Кодовый номер Процедуры чтения угловых измерений Дата: Дата разработки: Страница пересмотра №
ALT723307 Измерения 29 мая 2010 г. 1

Информационный лист 2.1.1: Процедуры чтения угловых измерений

показание основной шкалы 17 градусов. Количество делений
по нониусной шкале равно 5. Умножаем число делений на 5 минут, получаем ответ
25 минут.

Показания основной шкалы: 17°

Показания нониуса: 25’

Суммарное показание: 17°25’

№ кодаПроцедуры чтения угловых измерений Дата: Разработка Дата: Пересмотр Страница №
ALT723307 Измерения 29 мая 2010 г. 2

Информационный лист 2.1.1: Процедуры чтения угловых измерений

Результаты обучения:
2 Использование инструментов угловых измерений
Обучение Упражнение:
2.1 Последовательность действий при считывании угловых измерений

Мерные блоки

Мерные блоки не имеют точного размера. Чтобы достичь определенного размера, два или более блока
объединяются вместе. Используйте как можно меньше блоков. Процедура выбора
блоков основана на успешном удалении правой фигуры нужного размера.

88-х частей набор метрических калибровочных блоков

9 блоков — 0,001 мм серии

1.001 1.002 1.003 1.004 1.005 1.006 1.007 1.008 1.009
49 блоков — 0,01 мм серии

1.01 1.02 1.03 1.04 1.05 1.06 1.07 1.08 1.09
1.10 1.11 1.01 1,12 1,13 1,14 1,15 1,16 1,17 1,18
1,19 1,20 1,21 1,22 1,23 1,24 1,25 1,26 1.27
1.28 1.29 1.30 1.31 1.32 1.33 1.34 1.31 1.32 1.33 1.34 1.35 1.36
1.37 1.38 1.39 1.40 1.41 1.42 1.43 1.44 1.45
1.46 1.47 1.48 1.49

19 блоков — 0,5 мм серии

0.5 1 1,5 2 2,5 3 3,5 4 4,5
5 5,5 6 6.5 7 7.5 8 8.5 9
9.5

9 Блоки – 10 мм Серия

10 20 30 40 50 60 70 80 90

Два блока износа 2 мм

Код № Дата пересмотра Стр. #
ALT723307 Измерения 29 мая 2010 г. 1

Информационный лист 2.1.1: Процедуры чтения угловых измерений

Процедура выбора мерных блоков для построения размера

1. Запишите размер. Пример блока мер
2. Используйте два 2 мм сменных блока. 4 мм 75,754
4,000_
3. Выберите блок, который удалит 1,004 71,754
последнюю цифру указанного размера. 1.25 1.004_
70.750
4. Выберите блок, который удалит
последнюю цифру и оставит .0 1.250_
или .5 в качестве последней цифры.69.500

5. Выберите блок, который 1.50 1.500_
удалит последнюю цифру. 68.000

6. Выберите блок, который удалит 8.00 8.000_
последнюю цифру и оставит число 60.000
, кратное 10. осталось. 75.754
Чтение:

Следовательно, для достижения размера 75.754 следует использовать следующие мерные блоки
: 2 мм, 2 мм, 1,004 мм, 1.25 мм, 1,50 мм, 8 мм и 60 мм.

Код № Методика чтения Angular Дата: Дата разработки: Дата пересмотра Стр. №
ALT723307 Измерения 29 мая 2010 г. 2

Информационный лист 2.1.1: Процедуры чтения угловых измерений Угловые измерительные инструменты
Учебная деятельность:
2. 1 Последовательность действий при чтении угловых измерений

Синусоидальные линейки и мерные блоки

В основном, единица измерения синусоидальной линейки и калибровочных блоков в значительной степени зависит от их
типа, будь то английская (в дюймах) ) или метрической (в миллиметрах).Оба прибора считались
косвенными измерительными приборами, а это означало, что вы не можете получить фактические показания от
, когда они используются по отдельности. Оба прибора при совместном использовании и математическом применении правила синусов
могут определять угол θ, как показано на рисунке ниже. l
представляет собой постоянную длину синусоидального стержня, а h — высоту мерных блоков.

Где:
l – длина синусоиды (постоянная)
h – высота концевых мер
θ – угол пластины

sin θ = h
l

Код №Процедуры чтения угловых измерений Дата: Разработка Дата: Пересмотр Страница №
ALT723307 Измерения 29 мая 2010 г. 1

Рабочий лист 2. 1.1: Процедуры чтения угловых измерений

Результаты обучения:
2 Использование инструментов угловых измерений
Учебная деятельность :
2.1 Последовательность действий при чтении угловых измерений
Внимательно прочитайте вопросы. Ответьте на вопросы на отдельном листе бумаги.
Определите угол на рисунке.

1.

_______________

2.

________________

№ кода Методика чтения Angular Дата: Дата разработки: Страница №
ALT723307 Измерения
29 мая 2010 г. 1

. Угловые измерения

Результаты обучения:
2 Использование инструментов для угловых измерений
Учебное задание:
2.1 Последовательность действий при чтении угловых измерений

Внимательно прочитайте вопросы. Ответьте на вопросы на отдельном листе бумаги.

Учитывая следующие размеры, выберите калибровочные блоки, соответствующие
каждому размеру.

1. 59.379
2. 45.989
3. 16.989
3. 16.989
4. 95.123
5. 75.123
5. 77.177

Код № Процедуры о том, как читать угловую дату: Разработанная дата: Пересмотренная страница #
ALT723307 Измерения
29 мая 2010 г. 1

Рабочий лист 2.1.1: Процедуры чтения угловых измерений

Результаты обучения:
2 Использование инструментов для угловых измерений
Учебная деятельность:
2.1 Последовательность действий по чтению угловых измерений
Внимательно прочитайте вопросы. Ответьте на вопросы на отдельном листе бумаги.
Ответьте на следующие вопросы ниже. Просто обратитесь к изображенному на рисунке.

1. Используя синусоидальный стержень длиной 100 мм, рассчитайте угол A, если высота штабеля блоков составляет 75,453 мм
.

2. Рассчитайте стопку блоков, если вы используете синусоидальный стержень длиной 100 мм, наклоненный под углом 90 167 в 32 градуса.

Код № Процедуры чтения Angular Дата: Дата разработки: Страница пересмотрена №
ALT723307 Измерения
29 мая 2010 г. 1

Рабочий лист 3.1.1: Демонстрация процедур калибровки измерительных инструментов Angular

Результаты обучения:
3 Обслуживание инструментов для угловых измерений
Учебное задание:
3.1 Процедуры калибровки инструментов для угловых измерений

Универсальный угломер

Процедуры:

Процедуры:
наклонный транспортир и прецизионный угольник.
2. Проверьте состояние блокировки винта.
3. Затяните винт и проверьте люфт инструмента.
4. Проверьте прибор на прецизионном угольнике, чтобы убедиться, что прибор показывает 90
градусов с угольником.

Код № Демонстрация процедур калибровки Дата: Дата разработки: Пересмотрено Стр. №
ALT723307
на инструментах для измерения углов 29 мая 2010 г. 1 :
3 Обслуживание инструментов для измерения углов
Учебное задание:
3.1 Процедуры калибровки инструментов для измерения углов

Мерные блоки

Процедуры:
1. Камень и блок следует очистить спиртом перед забиванием камнями.
2. Очистите поверхности щеткой.
3. Наденьте поврежденную поверхность блока на камень. Убедитесь, что между двумя поверхностями нет посторонних предметов.
4. С сильным давлением вниз блок перемещают по камню круговыми или
возвратно-поступательными движениями до тех пор, пока металл не вернется в исходное положение.

Кодовый номер Демонстрация процедур калибровки Дата: Дата разработки: Пересмотрено Стр. №
ALT723307
по инструментам для измерения углов 29 мая 2010 г. 1

Эксплуатационный лист 3.1.1: Демонстрация процедур калибровки на угловых измерительных инструментах

Результаты обучения:
3 Обслуживание угловых измерительных инструментов
Учебное задание:
3.1 Процедуры калибровки угловых измерительных инструментов

Синусоидальные стержни
Процедуры:

10003. контактных стержней и их расстояние.
2. Осмотрите пластину на наличие неровностей и зацепов, которые могут помешать ее плоской поверхности.
3. Осмотрите пластину на предмет искривления или смещения контактных стержней.

 С помощью уголков установите 10, 20, 30, 40 градусов.
 На каждом этапе устанавливайте соответствующий угловой блок на синусоидальную пластину.
 Проведите по верхней части углового блока контрольным индикатором.
 Запишите ошибку угловатости как «полное перемещение индикатора».
4. Переместите стопку измерительных блоков поперек цилиндра контактного
стержня синусоидальной пластины, чтобы увидеть, есть ли обнаруживаемая разница в угловатости. Это позволит обнаружить ошибки цилиндричности контактного стержня
.
5.Переместите прецизионный угловой блок по синусоидальной пластине, чтобы увидеть, есть ли обнаруживаемая деформация.

Кодовый номер Демонстрация процедур калибровки Дата: Дата разработки: Пересмотрено Стр. №
ALT723307
инструментов для измерения углов 29 мая 2010 г. 1 :
4 Использование инструментов для измерения углов
Учебное задание:
4. 1 Демонстрация техники измерения, соответствующей используемому устройству

Универсальный угломер

Процедуры:
1.Отвинтите зажим транспортира, чтобы ослабить и повернуть лезвие.
2. Основание транспортира должно быть выровнено по одной стороне угла. Чтобы образовать угол с другой стороны
, дайте лезвию повернуться.
3. Найдите нулевую точку на нониусной шкале.
Примечание:
Нониусная шкала – это меньшая шкала внутри транспортира.
4. Считайте угол в градусах на основной шкале над нулевой отметкой на нониусной шкале
.
5. Прочитав угол на основной шкале, прочтите минуты на нониусной шкале.Число 90 167 можно найти, посмотрев по нониусной шкале против часовой стрелки. Обратите внимание на первое место, где
линия на нониусной шкале точно совпадает с линией на основной шкале.
6. Сложите показание на основной шкале (в градусах) и показание на нониусной шкале
(в минутах), чтобы получить фактическое показание угла.

Нониусные весы

Основные весы

Кодовый номер Выполнение соответствующей методики измерения Дата: Дата разработки: Страница №
1
ALT723307 к устройству, используемому 29 мая 2010 г. 1.1: Применение методики измерения, соответствующей используемому устройству

Результаты обучения:
4 Использование инструментов для измерения углов
Учебное задание:
4.1 Демонстрация методики измерения, соответствующей используемому устройству

Мерные блоки

Процедуры:
1. Принесите блоки вместе плашмя и в крестообразном положении; переместите их немного назад и
вперед. Это предотвратит или сведет к минимуму появление царапин. Это обнаружит наличие посторонних частиц
между двумя поверхностями блоков.
2. Положите блок поверх другого блока крест-накрест.
3. Слегка надавите и слегка поверните их, пока они не схватятся друг с другом. Если блоки
чистые, то они начнут держаться.
4. Переместите блоки так, чтобы их стороны были на одной линии. Комбинация калибровочных блоков, сжатых вместе
, будет такой же прочной, как один блок.
Примечание:
Отжим – это процесс размещения блока крест-накрест на другом блоке и
приложения некоторого давления. Затем поверните его, чтобы скрутить блоки в параллельное положение 90 167, чтобы они прочно сцепились друг с другом.

`

Кодовый № Выполнение методики измерения, подходящая Дата: Дата разработки: Пересмотрено Стр. №
1
ALT723307 для используемого устройства 29 мая 2010 г.

Результаты обучения:
4 Использование инструментов для измерения углов
Учебная деятельность:
4.1 Демонстрация техники измерения, подходящей для используемого устройства

Синусоидальная линейка

Процедуры:
1.Перед использованием любого синусоидального устройства, будь то синусоидальная пластина, синусоидальная пластина или другой синусоидальный инструмент
, необходимо сначала определить центральное расстояние С устройства. Затем следует определить
угол А, который необходимо установить.
2. См. константу настройки в соответствующей таблице. Другой метод определения
константы заключается в решении с использованием закона синусов.
3. Когда соответствующая константа будет получена, соберите стопку мерных блоков
G, размер которых будет равен заданной константе.
4. Поместите стопку блоков под один из роликов синусоидальной планки, приподняв при этом один конец
синусоидального устройства и установив нужный угол.
5. Если используемое вами устройство оснащено механизмом блокировки, затяните его
перед выполнением следующего действия.

Кодовый номер Выполнить соответствующую методику измерения Дата: Дата разработки: Дата пересмотра Страница №
1
ALT723307 к используемому устройству 29 мая 2010 г. 5 Чистка и хранение измерительных инструментов
Учебное задание:
5.1 Соблюдайте правила безопасного хранения угловых инструментов

Мерные блоки

Мерные блоки следует хранить в лотках, покрытых безворсовой бумагой, или на чистых пластинах для выравнивания температуры
. Для защиты блоков
от пыли и других взвешенных в воздухе твердых частиц и жидкостей необходимо использовать безворсовые полотенца. Когда блоки не используются ежедневно, их
следует покрыть одним из множества консервантов для блоков, рекомендованных производителями мерных блоков
.Рекомендуется покрывать стальные мерные блоки для предотвращения ржавчины
, когда относительная влажность рабочей зоны превышает 50%.

Пищевые продукты должны быть запрещены во всех зонах калибровки, так как кислоты и соли вызывают коррозию стальных измерительных поверхностей
. Руки следует мыть, чтобы уменьшить коррозию блоков, когда перчатки или щипцы
используются неудобным образом.

Кодовый номер Обслуживание системы запуска Дата: Дата разработки: Дата пересмотра Стр. №
ALT723307 15 августа 2003 г.
01 марта 2006 г. 1

Эксплуатационный лист 5.1.1: Выполнение процедур по очистке и хранению угловых инструментов

Результаты обучения:
5 Чистка и хранение измерительных инструментов
Учебная деятельность:
5.1 Выполнение процедур по очистке и хранению угловых инструментов

Универсальный угломер

Процедуры :

1. Всегда держите устройство в чистоте. Обязательно очищайте его до и после использования.
2. Когда он не используется, храните его в закрытой коробке.
3. Держите прибор только на неизмерительных поверхностях.
4. Не роняйте устройство нигде, особенно на твердые поверхности, так как это может привести к повреждению устройства

.

Кодовый номер Выполните процедуры по очистке и Дата: Дата разработки: Пересмотр Страница №
ALT723307
Хранение угловых инструментов 29 мая 2010 г. 1

Эксплуатационный лист 5.1.1: Выполнение процедур по очистке и хранению угловых инструментов

Результаты обучения:
5 Очистка и хранение измерительных инструментов
Учебная деятельность:
5.1 Выполнение процедур по очистке и хранению угловых инструментов

Мерные блоки

Процедуры:
1.Держите блоки в чистоте. Возьмите за привычку чистить блоки до и после использования.
2. Если блоки не используются, храните их в закрытой коробке. Рекомендуется полностью протереть блоки
антикоррозийным маслом, если они собираются храниться в течение ночи или выводятся из эксплуатации.
3. Блоки нельзя оставлять сжатыми на длительное время. Влага между датчиками
может вызвать ржавчину.
4. Работать с блоками разрешается только на неизмерительных поверхностях.
5. Проверьте инструмент или оборудование, подлежащее оценке.Убедитесь, что на нем нет
зазубрин и заусенцев. Это повредит блоки и даст неточные показания.

Кодовый номер Выполните процедуры по очистке и Дата: Дата разработки: Пересмотр Страница №
ALT723307
Хранение угловых инструментов 29 мая 2010 г. 1

Эксплуатационный лист 5.1.1: Выполнение процедур по очистке и хранению угловых инструментов

Результаты обучения:
5 Очистка и хранение измерительных инструментов
Учебная деятельность:
5.1 Выполнение процедур по очистке и хранению угловых инструментов

Синусоидальный стержень

Процедуры:

1. Содержите устройство всегда в чистоте. Чистка устройства до и после использования — хорошая привычка
.

2. Если он не используется, храните его в закрытой коробке. Рекомендуется протереть его полностью антикоррозийным маслом
.

3. Держите прибор на неизмерительных поверхностях.
4. Не роняйте устройство нигде, особенно на твердые поверхности, так как это может привести к царапинам и

заусенцам.

Кодовый номер Выполните процедуры по очистке и Дата: Дата разработки: Пересмотрено Стр. №
ALT723307
хранение угловых инструментов 29 мая 2010 г. 1 точки L1, L2 и L3 образуют воображаемую окружность.Угол между касательной m и базовой линией капли l является левым краевым углом. Точно так же можно измерить прямой контактный угол, используя точки R1, R2 и R3.

Протокол: Измерение краевого угла

1: Подготовка образцов

Образцы с качественной поверхностью должны быть подготовлены заранее, а их поверхность должна быть надлежащим образом очищена непосредственно перед измерением краевого угла. Должны быть расположены строго горизонтально. Необходима тщательная очистка шприца и иглы из нержавеющей стали.Зато улучшает смачивание стали жидкостями; в результате жидкость (полярная), выпущенная из иглы, может иметь тенденцию подниматься вверх по внешней поверхности иглы во время измерения краевого угла. Чтобы устранить этот эффект, необходимо усилить водоотталкивающие свойства кончика иглы, втирая кончик иглы в парафильм.

2: Обеспечение условий влажности/уровня пара

Образец следует поместить в измерительную ячейку, частично заполненную зондирующей жидкостью и накрытую для обеспечения насыщения фаз.Обычно это должно происходить за несколько минут до измерения контактного угла. На этом этапе следует установить шприц, наполненный зондирующей жидкостью, с иглой, расположенной над поверхностью образца.

3: Измерение статического контактного угла

Небольшую каплю следует нанести на поверхность образца с помощью иглы, расположенной в вершине осажденной капли. Диаметр нанесенной капли (или ее основания) следует увеличить как минимум в 3–4 раза от диаметра используемой иглы (>5–7 мм) – подачу жидкости следует продолжать до тех пор, пока не будет наблюдаться четкое растекание основания капли.Игла должна быть отделена от капли, Подождите 1-3 мин. для стабилизации капли, а затем измерить статический контактный угол.

4: Измерение угла контакта при продвижении

Игла должна быть возвращена к отложившейся капле (или почти над ней) и должна добавляться жидкость до тех пор, пока основа капли снова не растечется. Отсоедините иглу и немедленно измерьте контактный угол продвижения. Повторите этот шаг 3-5 раз и возьмите среднее значение.

5: Измерение краевого угла отступа

После завершения измерения краевого угла продвижения игла погружается в каплю для удаления жидкости и уменьшения размера капли.При отборе жидкости необходимо соблюдать диаметр основания капли. Игла может быть отделена от капли, и угол контакта при отступлении может быть измерен после того, как диаметр основания капли сузится во время отбора жидкости. Повторите этот шаг 3–5 раз и возьмите среднее значение.

6: Воспроизводимость

Измерения краевых углов, как правило, следует повторять в трех-пяти разных местах образца или на разных образцах одного типа, прошедших одни и те же этапы очистки.

.

Концерн и соображения в измерениях угла контакта
  • жидкость проникают на поверхность

  • жидкость, растворяющие поверхность

  • загрязнение жидкости

  • Размер капли и эффекта гравитации

  • испарение

  • обычно ограничен температурой окружающей среды

  • , обычно ограничиваясь плоскими поверхностями

  • шероховатость поверхности

  • поверхностная гетерогенность

  • МОБИЛЬНАЯ ГРУБЛОК МОБИЛЬНОСТЬ и Kinetics

    0

  • отступающие краевые углы

  • Ограничено относительно низкоэнергетическими твердыми телами (полимерами)

  • Индивидуальное «смещение» глазного яблока

Оборудование для измерения угла в гражданском строительстве Измерение и планировка





Теодолит является основным прибором для измерения горизонтальных и вертикальных углов. Он состоит в основном из визирной трубы в форме зрительной трубы, горизонтальной и вертикальной шкал, которые установлены таким образом, что по шкале можно считывать горизонтальный и вертикальный углы наблюдаемого в зрительную трубу объекта (см.5 и 6)

Теодолит и транзиты:

Существует два основных типа теодолитов

  • Направленные теодолиты (называемые также простыми теодолитами и
  • Повторяющийся теодолит (также называемый американским транзитом)

В направлении теодолита градуированная горизонтальная окружность остается неподвижной, пока зрительная труба поочередно наводится на несколько объектов и направление на каждый считывается по горизонтальной шкале (см. рис. 8). Бывший теодолит — это инструмент для измерения как вертикальных, так и горизонтальных углов, который используется в сетях триангуляции.Это ключевой инструмент в геодезических и инженерных работах, особенно на труднодоступной местности, но он был адаптирован для других специализированных целей в таких областях, как метеорология и технология запуска ракет.

При повторении теодолита или транзита одни и те же углы измеряются несколько раз по горизонтальной шкале, которая поворачивается на столько, сколько требуется для каждого измерения. «Транзит» (на рис. 9) относится к специализированному типу теодолита, разработанному в начале 19 века. В нем был телескоп (см. рис. 23), который мог «переворачиваться» («перемещать прицел») для облегчения обратного прицеливания и удваивания углов для уменьшения погрешности.Некоторые транзитные приборы могли считывать углы с точностью до тридцати секунд. В середине 20-го века термин «транзит» стал относиться к простой форме теодолита с меньшей точностью, без таких функций, как масштабное увеличение и механические измерители. Важность проходов по-прежнему находит применение в качестве легкого инструмента на строительных площадках. Некоторые транзиты не измеряют вертикальные углы. Таким образом, в повторяющихся теодолитах последовательное значение каждого измерения накапливается на горизонтальной окружности, а окончательное показание представляет собой общую площадь всех выполненных измерений. Затем желаемое значение получается путем деления окончательного показания на количество повторений.

Инклинометр:

Исторически сложилось так, что ранние инклинометры включают скважинный инклинометр на рис. 7, основными частями которого являются плоская сторона или основание, на котором он стоит, и полый диск, наполовину заполненный какой-то тяжелой жидкостью. Самые ранние электронные инклинометры использовали груз, удлинитель и потенциометр. В начале 1900-х годов (около 1917 года) были введены прецизионные изогнутые стеклянные трубки, заполненные демпфирующей жидкостью и стальным шариком, для обеспечения точной визуальной индикации угла.Общие сенсорные технологии для электронных датчиков наклона и инклинометров:

  1. акселерометр
  2. Жидкостный емкостный
  3. Электролитический
  4. Газовый пузырь в жидкости и,
  5. Маятник

Рис.7 (a) Скважина Инклинометр Рис. 7. (b) Инклинометр непрямого огня

Технология

MEMS (МИКРО-ЭЛЕКТРО-Механическая система) становится новым стандартом инклинометров из-за их крошечного размера и низкой стоимости.

Инклинометр или клинометры — это прибор для измерения углов наклона (или наклона), возвышения или наклона объекта по отношению к силе тяжести.Он также известен как измеритель наклона, индикатор наклона, предупреждение об уклоне, датчик уклона, измеритель градиента, измеритель градиента, уровнемер, измеритель уровня, деклинометр и индикатор тангажа и крена. Клинометры измеряют как клайны (положительный уклон, как его видит наблюдатель, смотрящий вверх), так и уклоны (отрицательный уклон, как его видит наблюдатель, смотрящий вниз)

Насадки для вертикального круга:

За исключением астрономических наблюдений, вертикальные углы редко нуждаются в измерении с точностью, необходимой для горизонтальных углов.Во всех инструментах к вертикальному кругу крепится зрительная труба. В американских транзитах он считывается с помощью нониуса, прикрепленного к эталону, и, таким образом, зависит от точности нивелирования инструмента. В современных нигерийских инструментах вертикальный круг считывается с помощью оптического устройства, управляемого маятником, и поэтому не зависит от каких-либо неточностей при ручном выравнивании инструмента. Точность установки отсчетного устройства в обоих инструментах можно проверить, отсчитывая один и тот же вертикальный угол с помощью зрительной трубы как в прямом, так и в обратном направлении.

Самолет – таблица Алидады:

Modern Plane — настольные алидады состоят из оптического прицела с увеличением примерно 13-16, оснащенного волосками на стадиях и установленного на металлической градуированной линейке, называемой лезвием, с помощью которой данные съемки могут быть нанесены на вспомогательную чертежную доску. Телескоп на горизонтальном азимуте не реверсирует и измеряет углы подъема и падения до 200-300°, как указано на вертикальном круге. Призматический окуляр позволяет наблюдать, глядя в зрительную трубу вниз, чтобы избежать помех от планшета.На лопасти также установлены круговой ватерпас для выравнивания планшета и желобный компас, который работает, когда алидада направлена ​​вдоль магнитного меридиана.

Съемка с планшета затмила фотограмметрию. Однако он по-прежнему используется для картирования небольших участков, для заполнения мест, где отсутствие деталей препятствует правильной ориентации аэрофотосъемки или когда детали скрыты на фотографии. Иногда используется для нахождения положения и высоты фото-контрольных точек.

Рис. 8: Простая алидада, используемая с потолочным проектором



.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован.
