Гибкий шланг для подводки воды поможет подключить воду в доме и квартире без лишних хлопот. В этой статье вы узнаете, как правильно выбрать гибкий шланг для кухни, ванны, смесителя, унитаза и других водопотребителей.

Типы гибкой подводки для воды

Для подключения воды к водопотребителю используют два вида гибкой подводки:

1. Армированная подводка
2. Сильфонная подводка

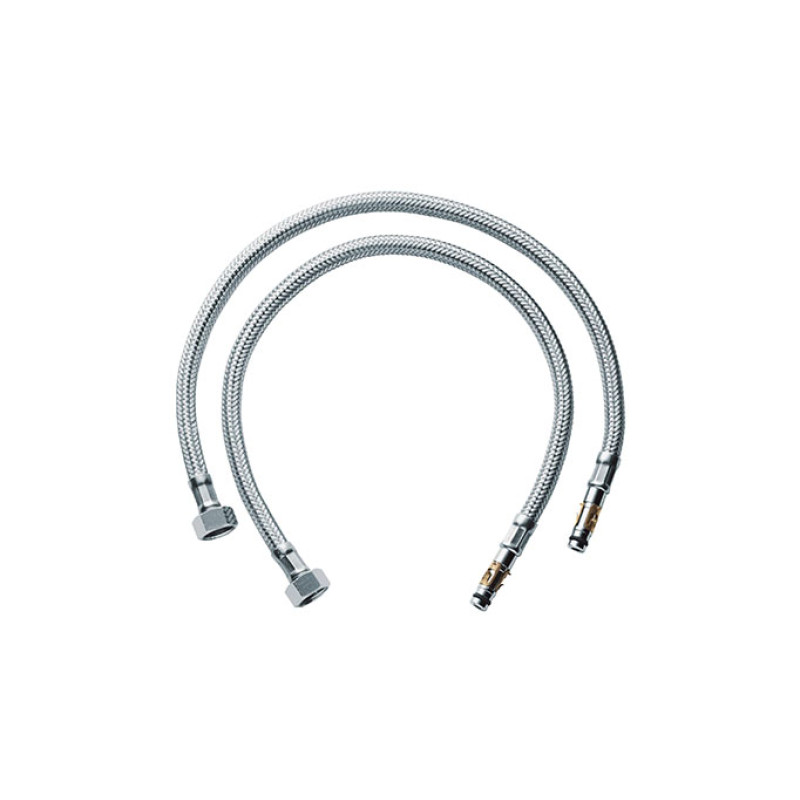

Армированный шланг гибкой подводки воды.

Армированная гибкая подводка представляет собой гибкий шланг, состоящий из нетоксичного каучука и укрыта сверху армирующей оплеткой из различных материалов. Сетка может быть изготовлена из нержавеющей стали, алюминия, оцинкованного металла или нейлоновой оплетки. Считается, что рукав с нейлоновой оплеткой гарантировано подойдет под любую среду эксплуатации.

Сильфонная подводка

Шланг сильфонной подводки.

Сильфонная гибкая подводка представляет собой цельнотянутые или спрессованные под высоким давлением, и сваренные между собой стальные кольца. Кольца изготавливаются из нержавеющей стали. По сравнению с резиновыми шлангами в металлической оплетке, уступают в гибкости. Толщина стенок около 0, 3 мм.

Соединение гибких шлангов

Все шланги гибкой подводки оснащены концевыми гайками или штуцерами — фитингами. Существует два варианта фитингов для подсоединения:

• Гайка ‐ штуцер
• Гайка ‐ гайка

Длинный и короткий штуцер при подключении смесителя.

Обратите внимание на длину штуцеров, она бывает разная, с длинным и коротким штуцером. Это нужно для того, чтобы можно было подключить два шланга к смесителю, в случае маленького осевого расстояния между посадочными местами смесителя, менее 12 мм. Это позволит развести между собой грани двух штуцеров по высоте. Если же осевое расстояние более 12 мм, можно устанавливать одинаковые по длине штуцера.

Гибкий шланг подводки воды с угловым подключением.

Угловое подключение служит для экономии места или для подключения водопотребителя в труднодоступном месте.
Угловое подключение бывает только гайка ‐ гайка, с вариацией внутренняя резьба ‐ наружная резьба.

К слову, обозначения выглядят так:

• Внутренняя резьба ‐ ВР
• Наружная резьба ‐ НР
• Длинный штуцер ‐ ШД
• Короткий штуцер ‐ ШК

При подсоединении сильфонной подводки обязательно наличие стопорного кольца и прокладки из паронита, меди или фторсодержащего полимера.

Размеры гибкой подводки для воды

Длина гибкой подводки

• По длине армированный гибкий шланг начинается от 20 см и может достигать 5 м. Длина у таких шлангов фиксированная, всегда кратная 10 см.
• Сильфонный шланг отличается тем, что его длина может меняться за счет вытягивания, без изменения прочности и диаметра. Вытягивается подводка на 70-80 % от изначальной длины, может достигать 2 м.

• Минимальный внутренний диаметр гибкой подводки составляет 6 мм для шланга 1/2 или 1/4 дюйма, максимальный внутренний размер 25 мм для шланга диаметром 1 дюйм. Гибкую подводку большего диаметра не целесообразно применять при подключении смесителей и бытовой техники.
• Диаметр сильфонной подводки варьируется от 12 мм до 34 мм.

Для бытовой техники и смесителей, размеры подсоединения отличаются: 3/8 дюйма или М 10 для подключения смесителей, затем идут фитинги размером 1/2, 3/4 и 1 дюйм для подключения остальной техники, фильтрующей системы.

Все необходимые размеры и характеристики гибкой подводки указаны на упаковке или на бирке прикрепленной к шлангу. Обозначения М 10 например, обозначает внутренний диаметр резьбы 9, 5 мм в метрической системе измерений (как вы можете понять, для удобства применяются округления, в большую или меньшую сторону, так, вместо 9, 5 мм для резьбы 3/8 дюйма, мы видим обозначение М 10, или другими словами условно 10 мм, это обозначение ещё имеет название евро размер), 1/2 дюйма обозначают как М 12 при 12, 7 мм, и так далее.

Таблица перевода дюймов — мм — евро размер.

Назначение гибкой подводки

Перед покупкой, нужно учитывать для какого прибора или водопроводного узла необходим шланг. Вся подводка должна быть подключена в соответствии с условиями эксплуатации. Это касается давления в системе, температуры воды, пропускной способности. Подводка бывает трёх видов:

• Для холодной воды — маркируется синей вставкой в оплетку.
• Для горячей воды — маркируется красной вставкой в оплетку.
• Универсальная, для холодной или горячей воды — маркируется синей и красной вставкой одновременно.

 Гибкая подводка для унитаза

Для унитаза рекомендовано использовать гибкий шланг с внутренним диаметром минимум 8 мм, пропускная способность у такого шланга около 4 литров в минуту. Уместно использовать подводку с синими лентами в оплетке, для холодной воды. Обратите внимание на способ подключения воды к унитазу, подключение может быть нижним или боковым. Для боковой подводки лучше использовать гибкий шланг с угловым подключением.

Гибкий шланг для ванны

Для подсоединения смесителя для ванны и душевой кабины лучше использовать шланг с минимальным внутренним диаметром 15 миллиметров, производительность у такого шланга уже 18 литров в минуту. Такой большой диаметр необходим для создания хорошей проточности воды. Ванна должна набираться быстро, а с душевой лейки должен быть хороший напор.

Гибкая подводка для смесителя

Смеситель для мойки на кухне и умывальника в ванной рекомендуется подключать шлангом с внутренним диаметром не менее 10 мм, при таком диаметре производительность примерно 4, 5 литров за одну минуту. В некоторых случаях при подключении смесителя может понадобиться переходник с 3/8 дюйма на 1/2 дюйма.

Переходник с 3/8 дюма на 1/2 дюйма.

Гибкая подводка для стиральной машины

Стиральную и посудомоечную машину рекомендуется подсоединять шлангом, с внутренним диаметром не менее 15 мм для холодной воды. Пропускная способность в пределах 18 литров в минуту.

Гибкая подводка для гидроаккумуляторов

Для подключения гидроаккумуляторов, фильтрующих систем, водяных насосов используют подводку с внешним диаметром 1 дюйм, и внутренним диаметром не менее 25 мм. Такой диаметр обеспечит производительность 78 литров в минуту. Это необходимо для достаточного водоснабжения всего жилья.

Все данные приведены из расчета: скорость потока воды в трубе ~ 1, 5 м/с, давление ~ 3 атм.

Подключение гибкого шланга

• Перед подключением гибкой подводки необходимо визуально проверить качество обжима гильзы, концевой арматуры, целостность резьбы, фитингов, металлической оплетки, наличие резиновых прокладок.

• Для подключения необходимо использовать сантехнические рукава достаточной длины. Не рекомендуются наращивание одного шланга другим.

• Не допустимо подвергать подводку механическим воздействиям, таким как, изломы, скручивание, растяжения.

• Гибкий шланг необходимо устанавливать с радиусом изгиба не менее 70 мм. Если такое подключение не осуществимо ввиду местонахождения водопотребителя, используется шланг с угловым подключением.

• Ни в коем случае нельзя устанавливать гибкий шланг в натянутом состоянии. Чтоб узнать необходимую длину шланга, нужно рулеткой измерить самый длинный путь от точки водозабора до точки водопотребителя, и прибавить к этому расстоянию минимум 100 мм. Шланг должен слегка провисать, но не быть перекрученным и переломленным.


Момент затяжки резьбовых соединений

При закручивании фитингов не допускается чрезмерное усилие, это может привести к поломке изделия.  Допустимое усилие затягивания должно быть указано в техническом паспорте изделия, если его нет, можно воспользоваться таблицей ниже. Считается, что оптимальным моментом затяжки будет завинчивание фитинга вручную до упора, а после, на 1/4 оборота при помощи гаечного ключа. Но несмотря на рекомендации, всё же нужно ориентироваться на собственные ощущения. Если у вас дома есть динамометрический ключ, таблица ниже для вас:

Момент затяжки резьбовых соединений.

Момент затяжки резьбовых соединений.

Как выбрать гибкую подводку для воды

• При выборе подводки обращайте внимание на вес, изделие не должно быть слишком легким. Легкий вес говорит о том, что использованы не качественные материалы, такие как алюминий или пластик.
  Для общего понимания нормального веса для изделия, представлен армированный гибкий шланг хорошего качества длиной 1 метр и различного диаметра, изготовленного с оплеткой из нержавеющей стали и латунными фитингами гайка — гайка ВР — ВР:

  Длина 1 м / диаметр 3/8 дюйма~ 140 гр.
  Длина 1 м / диаметр 1/2 дюйма ~ 160 гр.
  Длина 1 м / диаметр 3/4 дюйма ~ 170 гр.
  Длина 1 м / диаметр 1 дюйм ~ 370 гр.
• Качественный шланг легко гнется в разные стороны, без усилий. Изделие плохого качества не эластично. Чтоб согнуть, нужно приложить силу.
• Ещё один нюанс который нужно учитывать при выборе, это запах. Качественная подводка не должна иметь резкого химического запаха.
• Толщина стенок накидных гаек и штуцеров не должна быть очень тонкой, изделия с тонкими стенками не выдерживают длительной эксплуатации. Нормальной толщиной можно считать стенки 2 мм.
• Обратите внимание на прокладку. Она должна быть хорошего качества, эластичной, не крошиться и не быть пересушенной, слишком твёрдой.

Материалы изготовления и срок службы гибкой подводки для воды

Срок эксплуатации зависит от области применения подводки и материала изготовления самого шланга и фитингов.

Алюминиевая оплетка

Такая оплетка является недолговечной, подходит для воды не выше 80°C и давлении около 5 атм, подвержена коррозии. Срок эксплуатации всего 2-3 года. Применение во влажных помещениях ещё больше сокращает срок эксплуатации. Отличить её от любой другой можно просто, достаточно потереть по поверхности пальцем, если на пальце остался грязный след, то это оплетка из алюминия.

Нержавеющая сталь

Оплетка из нержавейки намного качественней алюминиевой, температурный диапазон увеличен до 95°C и давлением до 10 атм. Срок службы в пределах 10 лет.

Сильфонная подводка (нержавеющая сталь)

Материал изготовления подводки, нержавеющая сталь. Срок службы такого устройства достигает 25 лет. Применяется при повышенных температурах до 250°C и давлении 20 атм. Устойчив к гидравлическим ударам. Нельзя устанавливать для воды подводку для газа и наоборот. Отличить их можно по цвету, рукав для газа желтого цвета.

Нейлоновая оплетка

Гибкая подводка с нейлоновой оплеткой способна служить при температуре 110°C и давлении 20 атм 15 -20 лет. По сравнению с предыдущими гибкими шлангами, имеет самую высокую цену.

Оцинкованная сталь

Гибкая подводка с оплеткой из оцинкованного железа (стали), так же как и из алюминия наименее стойкая к окислению. По характеристикам и сроку эксплуатации, да и собственно по цене, очень схожа с алюминиевой подводкой. Ввиду крайне низкого срока эксплуатации (меньше даже чем у алюминия), рекомендуется как временная мера.

Материалы изготовления фитингов

Самым лучшим материалом для гаек и штуцеров традиционно является латунь, нержавеющая сталь, бронза. Эти материалы не окисляются, и могут прослужить долго, в отличие от алюминиевых фитингов, и ни в коем случае фитингов из пластика (за исключением шланг для подключения стиральных и посудомоечных машин. Там могут быть применены шланги с пластиковыми гайками, рассчитанные на ручное затягивание).

• Латунь обладает высокой устойчивостью к коррозии и невысокой стоимостью. Срок эксплуатации 15 — 20 лет.
• Нержавеющая сталь. Самый оптимальный вариант. Прекрасно справляется с вибрационными нагрузками и температурными расширениями. По сравнению со шлангами из латуни, высокая цена. Срок эксплуатации такой же, как и у фитингов из латуни.
• Углеродистая сталь. Уступает по характеристикам латунным и нержавеющим, значительно дешевле обоих. Фитинги из углеродистой стали прослужат около 3 лет.

• Подводку с алюминиевой и оцинкованной оплеткой крайне не желательно использовать в сырых помещениях.
• Резиновые или нейлоновые шланги нельзя использовать вблизи открытого огня и нагревательных элементов.
• Металлические шланги запрещено применять вблизи электрических щитов.
• Гибкую подводку нельзя использовать в постоянном проточном режиме вместо трубопроводов.
• Запрещено эксплуатировать гибкую подводку при минусовых температурах.
• Вешать и сушить различные предметы на шлангах, хранить рядом всевозможную химию.
• Монтировать подводку сквозь перекрытия.

Разобравшись что такое гибкая подводка, о её характеристиках, как выбрать и эксплуатировать, скажем несколько слов о производителях.

Подборка производителей гибких шлангов

Данная подборка основана на обработке отзывов пользователей крупнейших торговых интернет-площадок (Яндекс Маркет, Ozon, Avito и др), форумов и других ресурсов.

Россия

• ЗУБР. Российская фирма зарегистрированная в Китае. Бюджетный вариант подводки.
• STOUT. Это совместная разработка российских и европейских специалистов. 20 % продукции производят в России, остальные 80 % в Италии, Испании, Германии.
• VALTEC. Так же совместный проект Россия-Италия. Инженерная сантехника создана с учетом особенностей климата в РФ.
• МОНОЛИТ. Россия. Несмотря на низкую цену, имеет довольно много положительных отзывов.
• АКВАТЕХНИКА. Такой же, как и ЗУБР бюджетный вариант от российского производителя. Свою работу подводка выполняет, но всецело доверять наверное не стоит.
• ТР ‐ сантехника. Производитель Россия. Есть претензии по цене, довольно высокая, но качество хвалят.
• TIM. Очередной российско-китайский бренд, выпускающий армированные и сильфонные шланги по сравнительно низким ценам.

Китай

• СТМ. Родина бренда находится в России, производство в Китае. Не дешевый товар, качество соответствует цене.
• Flex. Страна производитель Китай, сравнительно недорогая фирма.
•  Aqualine. Бренд из Тайваня. Производство находится в Тайване и Корее. Товары пользуются популярностью за счет соотношения цены/качество.
• HELFER. Ещё один бренд из Китая, качество не соответствует цене, но в целом не самый плохой вариант.

Европа

• PARIGI и WITZENMANN. Италия и Германия соответственно, эти два бренда представляют сильфонные шланги на отечественном рынке.
• Grohe. Немецкий бренд, славится качеством. Цена значительно выше отечественных производителей, но тут платите за качество надежность.
• Mateu. Производство Италия. Не самый дешевый вариант, но зарекомендовал себя хорошо в условиях отечественного водоснабжения.
• Emiflex. Ещё один бренд из Италии представляющий сильфонные шланги на российском рынке.

Статья написана для сайта remstroiblog.ru.

Гибкая подводка для воды

Еще сравнительно недавно в квартирах можно было наблюдать сложные развязки из стандартных стальных водопроводных труб, к которым подключались умывальники, душ, специальная бытовая техника, а также сливные бачки унитазов. С появлением на сантехническом рынке шлангов в защитной металлической оболочки водопроводные коммуникации стали выглядеть более аккуратными.

Особенности гибкой водопроводной подводки

В настоящее время при создании бытовых водопроводных коммуникаций все чаще применяются всевозможные удобные приспособления. Так, например, для подключения бытовой техники, для работы которой необходима вода, и различных сантехнических приборов больше нет необходимости соединять между собой металлические трубы и в результате создавать довольно громоздкие конструкции. Теперь можно воспользоваться довольно удобными и защищенными шлангами, упрощающими создание домашней водопроводной системы. К тому же гибкие трубы надежны в эксплуатации и достаточно просты в подключении к различным бытовым сантехническим приборам.

Водопроводная подводка представляет гибкую трубку из нетоксичной резины в защитной оплетке из металлической или полимерной нити, а также из нержавеющей стали. Длина может колебаться от 300 до 5000 мм. С двух концов гибкой подводки для воды предусмотрена возможность подключения по принципу штуцер-штуцер, гайка-шайка и штуцер-гайка к трубам с диаметром 1, 1/2, 3/4 и 3/8 дюйма.

Преимущества, требования и классификация

Водопроводные шланги в защитной металлической оболочке имеют много преимуществ перед обычными стальными трубами:

• основным достоинством является компактность, благодаря чему значительно экономится пространство;
• гибкость конструкции – подключение к бытовой технике позволяет свободно переместить ее в другое место;
• возможность обходится без сварочных работ при подключении сантехнических приборов. Плотно закрутить гаечное соединение с силиконовым или резиновым уплотнителем;
• возможность самостоятельного подключения сантехнических приборов;
• практичность и эстетичный внешний вид;
• надежность в использовании;
• переносимость гидрологических ударов;
• длительность эксплуатации;
• устойчивость к вибрациям;
• невысокая стоимость.

Гибкие подводки производятся из полимеров с оплеткой из алюминия или нержавеющей стали. Они должны обеспечивать герметичное соединение и не пропускать воду. Уплотнительные прокладки для гибких шлангов должны быть изготовлены из высококачественного материала, а соединительная резьба не должна иметь никаких повреждений.

Водопроводные шланги в металлической оплетке делятся на:

• армированные;
• сильфонные;
• изделия из нержавеющей стали.

Гибкая водопроводная подводка сильфонного типа

Сильфонная подводка производится из нержавейки и имеет диаметр от 12 до 34 мм и длину до 2000 мм. Во время монтажа стальной гофрированный шланг можно растянуть до необходимой длины. На латунной гайке имеется уплотнительная прокладка с высокой температурой плавления. Необходимо отметить, что латунь низкого качества может окисляться под воздействием влаги, что не лучшим образом отразиться на длительности эксплуатации, поэтому стоит приобретать шланги от проверенных производителей.

Водопроводные шланги сильфонного типа в защитной оболочке в состоянии выдерживать температуру от -50˚C до +250˚C, благодаря чему они чаще всего применяются для подключения к системе централизованной отопительной системе. Стоит такой шланг недешево и цена зависит от его размеров. Сильфонная подводка для воды имеет срок эксплуатации до 25 лет и более.

Достоинства:

• изготавливается из стали высокого качества;
• устойчивость к гидроударам;
• длительный срок эксплуатации;
• возможность использования в широком температурном диапазоне;
• гигиеничность и безопасность для здоровья;
• негорючесть.

Минусы:

• высокая стоимость.

Армированная подводка

Водопроводный армированный шланг производится из резины заключенной в оплетку из нержавеющей стали. Подобное изделие может пропускать воду с температурой до +90˚C. Армированная подводка прекрасно подходит для подключения стиральных машин, сливных бачков унитаза и бойлеров, но не рекомендована для использования в отопительных системах.

Резиновый шланг различной длины заключается в защитный кожух из проволоки сделанной из нержавеющей стали с прожилками синего или красного цвета (зависит от подключения холодной или горячей воды) и имеет на обоих концах штуцеры с резьбой или гайки с резиновыми или силиконовыми уплотнителями. Стоимость подобной подводки гораздо ниже, чем шланга сильфонного типа, однако и изнашиваемость у нее выше.

Гарантированный срок эксплуатации армированной водопроводной подводки составляет порядка двух лет, но при правильной эксплуатации этот срок может быть и больше.

Достоинства заключаются в следующем:

• быстрота и удобство подключения;
• гибкость;
• экологичность;
• при изготовлении используются прочные материалы.

Недостатки:

• сильный износ оплетки в случае частых перегибов шланга;
• быстрая изнашиваемость резинового шланга вследствие контакта с жидкостью.

Внимание! Гибкая подводка с оплеткой, из проволоки изготовленной из стали (AISI 304 ГОСТ 5632-72) намного лучше, поскольку она в состоянии переносить давление до 10 атм. и противодействует образованию конденсата. Благодаря этому срок эксплуатации составляет порядка 10 лет, в то время как алюминиевый вариант не столь надежен и может использоваться максимум 5 лет.

Гибкая подводка из нержавейки

Водопроводная подводка для присоединения сантехнических приборов должна изготавливаться из нержавеющих материалов, которые не подвергаются разрушительному воздействию коррозии, что позволяет продлить срок службы и обеспечить нормальную работу. Стоимость шланга из нержавеющей стали может показаться высокой, но вполне приемлема, вследствие чего данный вид подводки пользуется большой популярностью. Гибкая подводка «Зубр» из нержавейки производится длиной от 500 до 1000 мм.

Достоинства гибкой подводки из нержавеющей стали:

• использование материала устойчивого к воздействию коррозии;
• негорючесть;
• устойчивость к низким температурам;
• легкость подключения;
• невысокая стоимость.

Минусы:

• в случае плохого крепления, некачественной прокладки гибкая подводка из нержавейки, используемая для подключения горячей воды, может давать протечку в месте соединения.

Особенности подключения

Подключение гибкой водопроводной подводки «Зубр» достаточно простое и при соблюдении рекомендаций можно легко осуществить его самостоятельно.

1. Прежде чем подключать шланги в металлической оплетке к сантехническому оборудованию и водопроводной системе следует тщательно осмотреть их на наличие дефектов, поскольку малейшие неисправности могут впоследствии вызвать более серьезную поломку.
2. Чтобы исключить возникновение электрохимической коррозии требуется четко соблюдать соединительные пары (сталь-сталь, латунь-латунь, медь-латунь).
3. Не допускать перекручивание или сильное натягивание шланга до и во время подключения.
4. Нежелательно сильно затягивать соединительные гайки или штуцера с резьбой, чтобы исключить их повреждение.
5. Во время монтажа радиус изгиба должен быть 5-6 раз больше внешнего диаметра.
6. После подключения гибкой подводки необходимо наблюдать за ней не менее получаса. При необходимости подтянуть соединительные гайки ил штуцеры.
7. Профессионалы рекомендуют не менее раз в полгода производить осмотр шлангов и герметичность соединений, а также каждые 5-7 лет, не дожидаясь аварийной ситуации проводить полную замену.
8. Обеспечить к водопроводной подводке свободный доступ.
9. Рекомендуется приобретать шланги только проверенных производителей.

Для каждого конкретного случая необходим определенный вид подводки. В принципе каждый из вышеперечисленных видов пригоден для использования в бытовой водопроводной системе. Гибкая подводка для воды может прослужить долго, только если она изготовлена из высококачественных материалов, от чего собственно и зависит стоимость изделия.

Для лучшего понимания того как выбрать качественную гибкую подводку для воды стоит посмотреть предложенный видеоролик.

Течет гибкая подводка воды. Какие причины?

Довольно распространенная проблема — течет гибкая подводка воды.

Гибкая подводка используется для подключения смывных бачков, водонагревателей, смесителей и бытовой техники. По своей конструкции это резиновый шланг в жесткой металлической оплетке. На концах шланг запрессован в металлические пресс-гильзы и имеет гайки с резиновыми прокладками.

Течь из гибкой подводки может по различным причинам:

— может быть повреждение самого резинового шланга

— вода может течь из-под пресс-гильзы

— воду может пропускать прокладка из-под гайки

Причинами таких проблем могут быть:

1. Производственный брак (который часто бывает у китайских производителей). С этим ничего нельзя поделать, можно только выбирать фирменные шланги и не покупать безымянный Китай.

2. Неправильно выбранная подводка для вашего решения. Гибкие подводки бывают для холодной, горячей воды и универсальные. Для удобства трубы маркируются цветными полосками на металлической оплетке. Синяя полоска для холодной воды, красная для горячей. Две полоски — универсальная. Также гибкие подводки рассчитаны на разное давление, если у вас в квартире не установлен редуктор давления, то стоит выбирать с запасом, например на 8 атмосфер.

3. Неправильный монтаж. Шланги гибкой подводки очень боятся перекрута, который очень легко получить если слишком сильно затягивать гайку на штуцере. После определенного момента затяга гильза блокируется и начинает прокручиваться вместе с гайкой. В итоге шланг перекручивается и возникает повреждение как оплетки, так и самого резинового шланга. Лучше всего гайку затягивать от руки, а потом довернуть ключом на 0.5-1 оборота. Не бойтесь, резиновая прокладка не даст воде протекать от слабой затяжки.

4. Гидроудары. Обычно все гидроудары и нагрузки от повышения давления холодной воды в трубах при нагреве приходятся именно на гибкие подводки. Они служат в некотором роде компенсаторами, но это их быстрее разрушает. Установка в квартирной системе водоснабжения компенсатора гидроударов продлевает срок службы гибких подводок.

Урок по устранению течи гибкой подводки

При подключении резьбовых сантехнических соединений следует обязательно выполнить обмотку резьбы для герметизации стыка.

Обмотка трубы паклей

Если диаметр резьбы больше диаметра трубы, перед обмоткой резьбы лучше сделать на ней насечки. Это предотвратит скольжение пакли при навинчивании.

Обмотка трубы ФУМ-лентой

Для обмотки гибкой подводки или крана для стиральной машины можно использовать стандартную ФУМ-ленту толщиной 0,1 мм и шириной 10-12 мм.

Важная информация! Чтобы избежать протечек у себя дома, настоятельно рекомендуем использовать подводку и шланги только от проверенных поставщиков!

С доступным ассортиментом гибких подводок от нашего партнера FADO можно ознакомиться у наших менеджеров по номеру +38 (048) 770-888-1

Плетеные водные шнуры из нержавеющей стали

Часто задаваемые вопросы

Q. «Что означает S.J.?»
A. S.J. известен как «скользящий шарнир» некоторым. Это такой же размер, как внутренняя резьба 1/2 «, которая поставляется со многими смесителями, и стандартная трубная резьба 1/2», но это неконическая . (Однако имейте в виду, что изгибы SJ могут плохо работать с резьбовыми фитингами из ПВХ, поскольку стенка фитингов из ПВХ может быть слишком толстой.)

Q. «Мне нужны более длинные гибкие провода из нержавеющей стали, чем вы показываете. Они доступны?»
A. Эти гибкие элементы из нержавеющей стали можно легко соединить с помощью муфт. С o.d. в моделях необходимо использовать компрессионную муфту. У него есть компрессионные соединительные элементы с обеих сторон, и вы просто надеваете сгиб с обеих сторон. Эти муфты также хорошо подходят для адаптации размеров, таких как переход от 1/4 дюйма до 3/8 дюйма и 3/8 дюйма до 1/2 дюйма. Для s.j. вы можете использовать обычные «закрытые» ниппели из латуни или нержавеющей стали, все из которых можно приобрести здесь.Убедитесь, что , а не , используете какую-либо ленту для уплотнения резьбы PTFE или Teflon ™ или трубную смазку при соединении двух гибких труб с помощью этих фитингов.

Q. «А как насчет электролиза и нержавеющей стали?»
A. Использование соединителей из нержавеющей стали может быть несколько полезным. Нержавеющая сталь (как и латунь) — это легированный металл. Электрические характеристики сплавов, похоже, делают их немного менее склонными к диэлектрическому воздействию, чем чистые металлы, такие как медь или железо. Чем более некоррозийные компоненты сплава (например, нержавеющая сталь содержит никель — очень некоррозионный металл) и чем шире электрические потенциалы компонентов сплава, тем меньше проблем с диэлектрической проницаемостью.Материалы сплава не препятствуют возникновению диэлектрического воздействия, а лишь распространяют его на большую площадь. В месте соединения с нержавеющей сталью образуется меньше коррозии, чем при присоединении медного переходного фитинга к оцинкованному ниппелю или фитингу.

Q. «Я не понимаю, в чем разница между стандартными соединителями шлангов стиральной машины и S.J.?»
A. Стандартные соединители шлангов для стиральных машин имеют внутреннюю резьбу 3/4 дюйма, точно такую ​​же, как те, которые используются снаружи для резьбы садовых шлангов.. С.Дж. это просто стандартная трубная резьба 1/2 дюйма — внутренняя резьба, которая подходит к большинству стандартных наружных трубных резьб 1/2 дюйма. (Соединители SJ могут плохо работать с резьбовыми фитингами из ПВХ, которые иногда могут быть слишком толстыми.) Единственное отличие состоит в том, что, в отличие от стандартных фитингов, которые навинчиваются на наружную трубную резьбу 1/2 дюйма, sj не имеет конической формы. Нет необходимости используйте трубный компаунд или ленту Teflon ™ (PTFE), чтобы уплотнить резьбу, потому что конус из резины / неопрена будет уплотнять вместо внутреннего обода резьбы, на которую вы прикрепляете соединитель.

Q. «В наши дни я много слышу о бессвинцовых продуктах. Какое отношение это имеет к сантехническим изделиям и как на меня влияет новое законодательство о бессвинцовых отходах?»
A. В основном, законы, принятые 1 января 2014 г., требуют, чтобы сантехнические изделия, контактирующие с питьевой водой, были «практически не содержат свинца» (средневзвешенное значение менее 0,25%). Для получения дополнительной информации о том, как закон определяет, что является «бессвинцовым», правилах относительно того, какие сантехнические изделия должны быть «бессвинцовыми», и кого эти законы затронут, нажмите здесь.

Труба PEX 101: все, что вам нужно знать

Фото: istockphoto.com

Сшитый полиэтилен (PEX), разновидность гибкого пластика, в настоящее время заменяет традиционную медь и оцинкованную сталь в качестве линий водоснабжения как в новых постройках, так и реконструкция проектов. Вы, вероятно, видели рулоны синих и красных труб из PEX в проходе с сантехникой в ​​вашем местном магазине товаров для дома, но могли не знать, что эта красочная трубка теперь позволяет энтузиастам-домашним мастерам заменять свои протекающие водопроводы вместо того, чтобы звонить профессионалу. .Читайте дальше, чтобы узнать больше о PEX — что это такое, где его можно использовать, а также обо всех плюсах и минусах этого популярного сантехнического материала.

В 1968 году немецкий ученый Томас Энгл открыл способ сшивания обычного пластика (полиэтилена) под действием излучения для получения материала в гораздо более эластичной форме. Новый пластик, превращенный в гибкую трубу PEX (также известную как труба PEX), прибыл в США в 1980-х годах, первоначально для систем лучистого теплого пола: гибкая труба встраивается в бетонную плиту, и горячая вода прокачивается через нее для нагрева плиты. и излучать тепло в остальную часть комнаты.Труба PEX остается популярной для теплого пола.

Фото: homedepot.com

Хотя использование PEX для систем водоснабжения было широко распространено в Европе с 1980-х годов, здесь он появился поздно, потому что некоторые ранние версии немного испортились под воздействием высоких уровней хлора, характерных для систем водоснабжения США. Добавление антиоксидантов во время производства сделало PEX пригодным для транспортировки питьевой воды, и за последние два десятилетия он стал популярным, поскольку соответствовал нашим стандартам питьевой воды.

Жалобы на ранние системы водоснабжения PEX возникли, когда фитинги, используемые для соединения труб, вышли из строя и протекали. Улучшенная арматура решила эту проблему, и популярность PEX резко возросла. Сегодня полиэтиленгликоль используется более чем в 60% новых систем водоснабжения жилых домов.

PEX доступен различной длины, от коротких 10-футовых частей (для небольшого ремонта) до рулонов длиной более 500 футов, которые используются для установки всей системы водоснабжения дома.Диаметр труб PEX составляет от 3/8 до 1 дюйма, а их цветовая кодировка позволяет легко определить, для чего используется конкретная труба. Хотя существует три типа PEX (см. Label Lingo ниже), разные цвета не означают различий; они просто позволяют установщику легко определить, по каким линиям идет горячая вода, а по каким — холодная.

• Красная труба PEX подает горячую воду.
• Голубая труба PEX для подачи холодной воды.
• Труба PEX белого цвета может использоваться как для горячей, так и для холодной воды.
• Серая труба PEX , как и белая, может использоваться как для горячей, так и для холодной воды (хотя не все центры DIY используют серую воду).

Некоторые рабочие места лучше оставить профессионалам

Получите бесплатные оценки от ближайших к вам лицензированных сантехников.

Традиционные водопроводные системы из меди и оцинкованной стали состоят из основных линий и ряда небольших ответвлений, ведущих к каждому приспособлению. Каждая ветка, которая присоединяется к основной линии, требует отдельного подключения.PEX имеет явное преимущество перед этими материалами благодаря своей гибкости, которая позволяет одному концу трубы PEX подключаться к коллектору PEX (основная система контроля воды), а затем беспрепятственно проходить через стены и полы к отдельному приспособлению. . Он называется «домашняя канализация», благодаря использованию полиэтиленовой пленки одной длины для каждого устройства подачи горячей и холодной воды в вашем доме, это устраняет риск утечек в нескольких местах подключения.

Фото: istockphoto.com

Помимо гибкости, PEX имеет другие преимущества — и два основных момента.

• Установка PEX не требует пайки, как медь и оцинкованная сталь.
• PEX расширяется, что делает его более устойчивым к растрескиванию при замерзании, чем медь или сталь.
• PEX не подвержен коррозии, которая может происходить как с медными, так и с стальными трубами, что приводит к утечкам и загрязнению водопровода.
• Вода бесшумно протекает через PEX, устраняя «гидравлический удар», связанный с металлическими трубопроводами.
• Цветовая кодировка (красный и синий) позволяет легко отличить линии горячего и холодного питания.
• PEX можно подключать к существующим металлическим линиям подачи с помощью соответствующих фитингов.

• PEX не подходит для использования вне помещений. Ультрафиолетовые лучи вызывают быстрое разрушение PEX — трубки, оставленные на открытом воздухе, могут затвердеть и потрескаться в течение нескольких месяцев.
• PEX в настоящее время не может быть переработан, потому что он не плавится, как другие перерабатываемые пластмассы. Однако с ростом популярности PEX, вероятно, возрастет и спрос на способ его переработки.
• Хотя установка удобна для самостоятельного выполнения, для работы с PEX требуются специальные разъемы и инструменты.

Фото: istockphoto.com

Различные типы PEX отличаются производственным процессом, используемым для изготовления трубок. При покупке PEX вы можете заметить рулоны с маркировкой A, B или C. Выберите трубку, которая лучше всего соответствует вашим потребностям:

• PEX-A производится с использованием пероксида. Этот тип PEX является наиболее гибким из трех типов и подходит для использования во всех домашних водопроводах. Он в наибольшей степени расширяется при воздействии ледяной воды, поэтому он наиболее устойчив к растрескиванию при низких температурах. С ним легко работать, но он дороже, чем B или C. 10-футовый кусок PEX-A стоит от 3,50 до 7,50 долларов, в зависимости от марки и диаметра. Помимо гибкости, PEX-A не имеет значительных преимуществ перед PEX-B.
• PEX-B производится методом отверждения во влажной среде. PEX-B немного жестче, чем PEX-A, и имеет отчетливую «память» катушки, которая заставляет трубку возвращаться в исходное свернутое состояние. Однако память катушки не является препятствием для установки, и PEX-B часто является предпочтительным выбором для жилищного водопровода, потому что он также расширяется, чтобы противостоять растрескиванию при замерзании воды, но дешевле, чем PEX-A: 10-футовая секция PEX-B стоит от 2,50 до 5,50 долларов в зависимости от марки и диаметра. PEX-B также отличается повышенной устойчивостью к хлору, что делает его хорошим выбором в областях, где вода сильно хлорирована.
• PEX-C изготавливается методом облучения. Поскольку это самая жесткая версия, работать с PEX-C труднее всего; эта жесткость также делает его наиболее склонным к перегибам, а также к растрескиванию при замерзании воды. Эти нежелательные свойства делают PEX-C наиболее подходящим для краткосрочного ремонта, когда нет необходимости огибать острые углы. PEX-C — самый экономичный выбор, 10-футовая секция стоит от 1,75 до 3,50 долларов в зависимости от марки и диаметра.

Фото: homedepot.com

Для создания водонепроницаемых соединений с трубами PEX вам потребуются подходящие инструменты и расходные материалы. Для каждого из следующих способов соединения фитинги и соединители должны точно соответствовать размеру трубы PEX. Сотни типов фитингов, обычно из латуни, доступны для соединения PEX с существующими медными или стальными трубами, а также для соединения с арматурой. Также доступны фитинги для соединения труб разных размеров.Следующие пять методов используются для обеспечения водонепроницаемости соединений.

Фото: amazon.com

• Медный обжим: Один из наиболее распространенных способов соединения PEX — это медные обжимные кольца (см. На Amazon), для чего требуется специальный инструмент для обжима PEX (см. Amazon) . Медное кольцо надевается на конец трубки PEX, и затем в трубку PEX вставляется фитинг. Затем медное кольцо проталкивается до конца трубки — поверх фитинга — и используется инструмент для обжима PEX, чтобы плотно обжать медное кольцо (и трубку) на месте.
• Расширительные патрубки: Расширяющий метод соединения PEX включает использование специального расширительного инструмента из PEX (см. Amazon) для увеличения диаметра трубки PEX перед тем, как вставить конец фитинга. Затем трубка PEX сжимается до исходного размера, чтобы создать водонепроницаемое уплотнение вокруг фитинга.
• Хомуты из нержавеющей стали (SSC): Метод SSC для соединения PEX включает использование зажимного инструмента с храповым механизмом для затягивания колец из нержавеющей стали вокруг соединений PEX (вид на Amazon).Подобно методу обжима меди, стальное кольцо надевается на трубку PEX перед тем, как вставить фитинг. Затем зажимной инструмент с храповым механизмом используется для сжатия язычка на кольце, который надежно стягивает кольцо вокруг трубки и фитинга.
• Компрессионные фитинги: Фитинги этого типа включают надевание латунной гайки с резьбой на конец трубки PEX, за которой следует коническое пластиковое компрессионное кольцо (вид на SupplyHouse). Затем в конец трубки PEX вставляется полая латунная трубка.Затем все это вставляется в конец фитинга с резьбой, а затем на конец фитинга навинчивается латунная гайка с резьбой. Когда гайка затягивается, она прижимает пластиковое компрессионное кольцо к концу латунного фитинга, создавая уплотнение.
• Вставные соединения: Самый быстрый способ соединения PEX — это метод вставной посадки, который включает в себя покупку специальных вставных фитингов, которые «захватывают» конец трубы PEX при вставке через конец (см. На Amazon ).Для использования нажимных фитингов не требуются специальные инструменты, но требуется специальное съемное кольцо, чтобы снять их с конца трубы после того, как вы ее подсоедините. В детстве, если вы когда-нибудь играли с одной из тех «ловушек» из бумажных трубок, которые хватали ваш палец при вставке в трубку, вы получите представление о том, как работает соединение «push-fit».

• Для достижения наилучших результатов используйте только рекомендованные инструменты для выполнения соединений PEX. Например, вы не получите такую ​​тугую посадку, если попытаетесь использовать плоскогубцы для обжима соединительного кольца, как при использовании обжимного инструмента PEX.
• Храните PEX в помещении, вдали от солнечного окна, так как труба портится под воздействием ультрафиолета.
• Используйте резак для PEX, чтобы делать чистые концевые надрезы, с которыми будет легче работать.

Некоторые рабочие места лучше оставить профессионалам

Получите бесплатные оценки от ближайших к вам лицензированных сантехников.

Перекрестные соединения — Спасение водонагревателя

Приклеивание системы трубопроводов горячего водоснабжения

Простое изменение конструкции и методов водопровода в течение многих лет могло привести к тому, что многие системы водопровода вышли из строя. неадекватно подключен к электрической системе.

В течение многих лет водоснабжение раковин на кухне, в баре и в ванных комнатах осуществлялось путем подсоединения медной водопроводной трубы диаметром 1/2 дюйма к угловому ограничителю (клапан подачи воды на 90 градусов) на стене непосредственно под раковиной.Угловой клапан использовался для отключения подачи воды в раковину во время планового или аварийного обслуживания. Затем угловой упор был соединен с водопроводным краном у раковины с помощью хромированной подводящей линии из мягкой меди с металлическими компрессионными фитингами на обоих концах.

Это привело к прямому соединению металла с металлом от линии холодной воды через смесительный клапан к линии горячей воды. Большинство водопроводных кранов представляли собой двойные смесительные клапаны, изготовленные из цельного куска латуни или меди (или другого металла) с внешней отделкой под хром или золото.Это прямое соединение металла с металлом от линий холодной и горячей воды привело к обратному соединению металла с металлом с водонагревателем.

Линии холодной и горячей медной воды были изолированы друг от друга у водонагревателя с помощью диэлектрических муфт (изолирующая втулка, встроенная в штуцер), а затем подключены от диэлектрической муфты к резервуару с помощью оцинкованных или черных стальных ниппелей. Диэлектрические муфты обеспечивали изоляцию от металлического бака водонагревателя и стальных ниппелей до соединений медных водопроводных труб на водонагревателе.Эта изоляция была разработана для предотвращения разрушения металла, отличного от меди, в результате катодной реакции на систему медных трубопроводов.

Конструкция изменилась. Металлические угловые упоры по-прежнему соединяются с медными заглушками с помощью металлических компрессионных фитингов, но подводящий трубопровод из мягкой меди от углового упора на стене до смесителей был заменен гибкими неметаллическими линиями высокого давления с металлическими компрессионными фитингами. Нарушение прямого соединения металла с металлом от трубопровода холодной воды в стене через угловой упор и смесительного клапана к трубопроводу горячей воды.

Как правило, Раздел 250.104 (A) требует, чтобы все металлические водопроводные системы, установленные в здании или сооружении или прикрепленные к ним, были соединены с корпусом электрооборудования, с заземленным проводником на рабочем месте, проводником заземляющего электрода, где он находится. достаточно большой, или к одному из заземляющих электродов в здании. Размер перемычки, соединяющей трубопровод с водопроводной системой, должен соответствовать разделу 250.66 и таблице 250.66. Размер этой перемычки устанавливается в соответствии с тем же сечением и таблицей, которые используются для проводника заземляющего электрода для обслуживания.

Большинство электриков автоматически подключают линию холодной воды, но не следят за тем, чтобы линии холодной и горячей воды были металлически соединены между собой через смесительные клапаны в сантехнической арматуре. Так как Раздел 250.104 (A) требует, чтобы все водопроводные системы были подключены к системе обслуживания, а линии горячей или холодной воды специально не упоминаются, обе линии горячей и холодной воды должны быть соединены и подключены обратно к системе обслуживания здания. Размер перемычки, соединяющей трубопровод с холодной и горячей водой, должен быть рассчитан в соответствии с разделом и таблицей 250.66.

Во многих многоэтажных зданиях металлическая водопроводная система устанавливается в каждом отдельном блоке, но водопровод в здании или в здание осуществляется по неметаллическим трубопроводам. Внутренние металлические водопроводные трубы в блоке могут быть соединены с клеммой заземления оборудования на щитке отдельного блока или в корпусе распределительного щита, питающего этот блок. Гидравлическая перемычка от щита или распределительного щита имеет такие же сечения, что и заземляющий провод оборудования в соответствии с Таблицей 250.122. Если нет прямого соединения металл-металл между трубами горячей и холодной воды, перемычка для перемычки от линии холодной к линии горячей воды все равно должна быть установлена, но размеры перемычки должны соответствовать Разделу 250.122.

Если установлена ​​отдельно производная система, заземленный провод отдельно производной системы должен быть подключен к ближайшей доступной точке внутренней металлической водопроводной системы в зоне, обслуживаемой каждой отдельно производной системой.Соединение с перемычкой должно быть выполнено в той же точке отдельной производной системы, где подключен провод заземляющего электрода. Размер каждой перемычки должен соответствовать Таблице 250.66. И снова трубы горячей и холодной воды должны быть подключены к отдельно производной системе.

В следующий раз, когда вы устанавливаете электрическую систему, обязательно проверьте линии горячей и холодной воды, чтобы убедиться в надлежащем соединении системы водяных трубопроводов с обслуживающей средой. EC

ODE — младший технический специалист в Underwriters Laboratories Inc., в парке Research Triangle, Северная Каролина. С ним можно связаться по телефону 919.549.1726 или по адресу [email protected].

Использование правильного материала трубопровода для вашего сантехнического приложения

Работа над проектом по водопроводу может оказаться непосильной задачей, особенно когда вы начинаете покупать трубопроводы и осваиваете все различные варианты, доступные вам. Вам нужны трубки из ПВХ, оцинкованного металла или гибкие трубки из полиэтиленгликоля? Вот некоторые подробности о самых популярных типах сантехнических трубопроводов и о том, для чего они лучше всего подходят, что может немного облегчить ваше решение.

Труба из ПВХ
Труба из поливинилхлорида (ПВХ), наиболее часто используемая в жилых домах, представляет собой белые трубы, обычно используемые в сантехнике. Доступный и универсальный с множеством различных фитингов и размеров, ПВХ отлично подходит для большинства применений с теплой и холодной водой.

ПВХ хорошо подходит для домашних водопроводных труб, потому что он не ржавеет и не подвергается коррозии с течением времени. Это означает, что его не нужно будет заменять, пока он не будет действительно поврежден и не начнет протекать.С ним также легко работать, поскольку он не требует сварки или металлообработки и является недорогим вариантом для вашего дома. ПВХ достаточно прочен и долговечен и не сгибается под давлением, что делает его предпочтительным решением для трубопроводов высокого давления.

Основным недостатком труб из ПВХ является то, что их нельзя использовать с горячей водой. Под воздействием горячей воды ПВХ деформируется. Это означает, что его нельзя использовать для подачи горячей воды в раковины, ванны и стиральные машины. Он также может разлагаться при воздействии ультрафиолетового света в течение длительного периода времени, в том числе ультрафиолетовых лучей солнца, поэтому он лучше всего подходит для использования в помещениях или под землей.

ПВХ бывает двух размеров, называемых «графиками». Schedule 40 — это обычно используемый тип PVC. График 80 имеет немного более толстую стенку. Таблица номинальных размеров труб ANSI указывает, что наружные диаметры всех размеров трубы должны быть одинаковыми, а внутренний диаметр будет варьироваться в зависимости от толщины стенки. Список 80 немного сильнее, чем Список 40.

К сожалению, большая часть ПВХ не предназначена для использования в питьевой воде не из-за высокого риска токсичности, а из-за того, что он может разлагаться при высоких температурах, воздействии ультрафиолетового света и чрезвычайно высокое давление.Любая деградация может повредить водоснабжение и сделать его небезопасным для питьевой воды.

Как правило, вы будете использовать ПВХ для:

• Линии слива раковины
• Линии слива унитаза
• Линии слива ванны
• Вентиляционные трубы
• Основная линия водоснабжения, ведущая к дому
• Приложения высокого давления

Труба из ХПВХ
Трубы из хлорированного поливинилхлорида (ХПВХ) производятся из ПВХ, в материал которого добавлен дополнительный хлор.Он обладает всеми преимуществами ПВХ и обладает повышенной прочностью. ХПВХ не разлагается под воздействием горячей воды и безопасен для питьевой воды. Однако он немного дороже, чем ПВХ, и при замерзании расколется.

CPVC можно использовать в большинстве приложений, где используются медные трубопроводы, но он считается лучшим вариантом по ряду причин. Во-первых, внутренняя часть трубы из ХПВХ гладкая, что означает низкий уровень шума воды по сравнению с медными водопроводными системами, в том числе практически никаких проблем с «гидравлическим ударом».Во-вторых, он хорошо изолирован, чтобы предотвратить потери энергии в горячих или холодных условиях. ХПВХ также более гибок, чем металлические трубки, что обеспечивает большую универсальность. Наконец, он чрезвычайно огнестойкий.

ХПВХ обычно используется в тех случаях, когда требуются свойства ПВХ, но ПВХ непригоден, в том числе:

• Подача горячей воды
• Подача питьевой воды
• Сливы горячей воды
• Трубы для отвода сточных вод

Медная труба
С 1960-х годов медные трубы стали стандартом для большинства домашних водопроводных сетей.Длительный срок службы и долговечность этого трубопровода делают его отличным выбором для многих областей применения. Он хорошо переносит тепло и чрезвычайно устойчив к коррозии. Медь не разлагается с водой, поэтому ее можно использовать с питьевой водой.

Однако у меди есть один существенный недостаток — это цена. Это один из самых дорогих материалов для трубопроводов, и он подвержен высокому риску кражи на стройплощадках или в пустующих домах. В современных домах вы чаще всего будете видеть медные трубы, используемые для:

• Подача горячей и холодной питьевой воды
• Линии хладагента для систем отопления, вентиляции и кондиционирования воздуха
• Другие применения, требующие герметичного уплотнения
• Подземные коммуникационные линии

Труба PEX
Трубы из полиэтилена PEX по мнению многих, являются одними из самых больших инноваций в индустрии домашней сантехники в современную эпоху.PEX — это чрезвычайно гибкий вариант трубопровода, который можно буквально протянуть через дом и при необходимости согнуть за углы. Он не требует клея и лучше держится в морозных условиях, чем ХПВХ, поскольку материалы могут расширяться и сжиматься.

PEX обычно соединяется с помощью вставных или компрессионных фитингов, для которых требуется специальный инструмент. PEX можно вставлять в существующую трубу, включая медную трубу, что делает его отличным выбором для дополнений и модернизации. PEX достаточно прочен для горячего водоснабжения, но его нельзя подключать напрямую к водонагревателю.Для линий горячего водоснабжения он должен быть подключен к 18-дюймовому медному участку или другому трубопроводу, безопасному для горячей воды.

Благодаря своей гибкости и долговечности труба PEX отлично подходит для:

• Модернизация старого дома
• Пробивание стен при реконструкции
• Работа в зонах с низкой вентиляцией, где клей опасен

Оцинкованные трубы
Оцинкованные трубы — это стальные или железные трубы, покрытые цинком для предотвращения ржавчины и коррозии.Оцинкованный металл обычно используется в строительстве, но трубы из оцинкованной стали можно использовать в сантехнике. Этот конкретный тип трубы лучше всего использовать для водопровода, поскольку газопровод может вызвать коррозию цинка и повредить трубу или заблокировать всю систему. Оцинкованные трубы могут прослужить до 100 лет даже в очень агрессивных условиях.

Оцинкованные трубы обычно используются в следующих областях:

• Линии водоснабжения
• Наружные применения
• Подземные применения

Латунные трубы
Наконец, латунные трубы являются опцией для определенных приложений.Латунь, обладающая высокой устойчивостью к коррозии, а также к повреждениям от тепла и воды, также является мягким металлом, что позволяет установщику создать герметичное уплотнение. У него более тяжелые стенки, чем у меди, но он предлагает многие из тех же преимуществ, в том числе безопасность при использовании с питьевой водой.

Свинец — одна из потенциальных проблем латунных трубопроводов. Латунь — это сплав, что означает, что это смесь металлов, и многие из латунных сплавов содержат свинец. Нельзя допустить попадания свинца в питьевую воду, поэтому современные сантехники выбирают латунь, не содержащую свинца.

Латунь — это более старый вариант, который обычно использовался до появления меди на рынке домашней сантехники, но по-прежнему актуален сегодня. Некоторые области применения латунных трубопроводов включают:

• Линии водоснабжения
• Дренажные канализационные трубы и линии
• Некоторые области применения газовых линий в зависимости от местных строительных норм

Как видите, выбрать правильный материал трубопровода не всегда легко . Перед тем, как приступить к сантехнической работе, убедитесь, что вы исследуете, что выбранный вами сантехнический материал подходит именно вам.Чтобы приобрести необходимые трубопроводы и фитинги по отличной цене, посетите сайт Commercial Industrial Supply сегодня.

Аманда Хилл — руководитель отдела маркетинга компании Commercial Industrial Supply, коммерческого / промышленного поставщика и дистрибьютора трубных материалов по всей стране. С 2009 года CIS стремится вывести на рынок трубопроводную продукцию самого высокого качества.

Сантехника для лодок | ЛодкаUS

Вот обзор типичной бортовой системы водоснабжения.

Танки

Поскольку вода тяжелая, цистерны следует устанавливать низко в лодке.Там, где есть место, относительно просто добавить дополнительные резервуары. Жесткие полиэтиленовые резервуары доступны в сотнях форм и размеров, или вы можете использовать гибкий резервуар-дозатор — по сути, мешок для воды.

Резервуары для воды обычно имеют три отверстия с резьбой: одно для выпуска и одно для вентиляционного шланга, оба 1/2 дюйма, и одно для заливного шланга, обычно 1 1/2 дюйма. Резьбовые заусеницы для шлангов позволяют выполнять шланговые соединения. Впускное отверстие соединено с заливом на палубе. (Убедитесь, что наполнитель палубы имеет уплотнительное кольцо для защиты от забортной воды, когда оно закрыто.) Вентиляционная линия ведет к вентиляционному штуцеру высоко в лодке — над баком под любым ожидаемым углом крена. Имейте в виду, что если вентиляционное отверстие также не выше уровня заполнения, оно будет переполняться, когда вы наполняете резервуар. Выходное соединение ведет непосредственно к насосу или, в установке с несколькими резервуарами, к коллектору или Y-образному клапану.

Используйте тефлоновую ленту или герметик для резьбовых соединений на всех резьбовых соединениях и не перетягивайте фитинги в пластиковых резервуарах. Закрепите шланги хомутами из нержавеющей стали.

Трубопровод

Подающий трубопровод для системы водоснабжения лодки должен быть нетоксичным, не загрязняющим, не иметь вкуса и одобрен FDA для питьевой воды.Если система находится под давлением или по ней будет подаваться горячая вода, трубопровод должен быть подходящим. Традиционным выбором для водопровода давно стал прозрачный ПВХ, армированный полиэфирной оплеткой. Шланг того же типа может использоваться для заливки и вентиляции бака.

В последние годы полужесткие полиэтиленовые (ПЭ) трубки, давно используемые в водопроводе жилых домов, стали популярными для водопровода лодок. Ему есть что рекомендовать. Система подачи воды из полиэтиленовых трубок с быстроразъемными соединениями собирается с простотой Tinkertoys.Непрозрачный или, по крайней мере, полупрозрачный характер полиэтиленовой трубки препятствует росту водорослей, которые могут быть проблемой при использовании прозрачного шланга. Полиэтиленовые трубки также бывают разных цветов — обычно красного для горячей воды и синего для холодной, — что красиво выглядит и может упростить отслеживание неисправностей водопровода. Поскольку трубка менее гибкая, чем шланг из ПВХ, и ее необходимо обрезать до нужной длины, установка водопроводной системы из полиэтилена будет немного сложнее. Однако основным отрицательным моментом для водопровода из полиэтилена является стоимость фитингов, которая на момент написания этой статьи составляла от 4 до 8 долларов каждая.С другой стороны, шланг дешевле, чем армированный прозрачный шланг из ПВХ.

Сливные шланги, подсоединенные к штуцерам, проходящим через корпус, должны быть прочнее прозрачного винилового шланга. Для этого выберите армированный резиновый шланг, иногда называемый шлангом обогревателя. Это тот же тип шланга, который используется в водопроводе двигателя, и его прочность на разрыв примерно в три раза выше, чем у армированного винилового шланга. Двойной зажим для всех шлангов, соединенных с арматурой, проходящей через корпус.

Насос

Водяные насосы на лодке могут быть электрическими или ручными.Электрический насос нагнетает давление во всей водяной системе. Большинство электрических насосов имеют реле давления, которое срабатывает, когда давление падает ниже установленного значения — обычно около 30 или 40 фунтов на квадратный дюйм. Открытие любого крана на лодке сбрасывает давление и заставляет насос включаться и работать, пока он не восстановит давление до настройки отключения. Насос будет включаться и выключаться, пока кран не закроется. Вход электрического насоса подключается непосредственно к выходу бака (или многоканальному вентилю), а выход подает воду ко всем кранам и приборам.

Ручные насосы — с ручным или ножным управлением — снабжают одиночный патрубок, подключенный непосредственно к выпускной стороне насоса. Регулирующий клапан не требуется; расход воды регулируется работой насоса. Основное преимущество ручных насосов состоит в том, что они резко сокращают потери воды, что является серьезной проблемой для лодок, которые проводят длительные периоды вдали от источников воды.

Аккумулятор

В некоторых водных системах есть аккумулятор. В больших гидроаккумуляторах есть баллоны под давлением, но самые маленькие — это просто пустые резервуары, попадающие в линию после насоса.Когда насос работает, он пытается заполнить резервуар снизу, сжимая воздух, оставшийся внутри резервуара. Давление из бака позволяет набирать небольшое количество воды без необходимости работы насоса, тем самым сокращая цикличность насоса.

Гидравлические компенсаторы (часть 1)

Меня недавно спросили дважды за неделю: «В чем разница между компенсатором и гибким соединителем в гидравлических системах?» Гибкие соединители трубопроводов для насосов, чиллеров, градирен и другого оборудования часто описываются в двух различных разделах технических условий для новых и модернизируемых строительных проектов.На планах может быть изображено то, что некоторые люди могут назвать гибким соединителем, но при этом он обозначен как компенсатор. Сегодня мы рассмотрим потребность в компенсаторе .

Начнем с того, что мы помогаем определить и продать больше гибких соединителей Metraflex, чем компенсаторов. Одна из причин заключается в том, что типичный указанный гибкий соединитель стоит намного меньше, чем компенсатор. Еще больше сбивает с толку то, что некоторые гибкие соединители даже называют компенсаторами.

Необходимость в компенсаторах в гидравлических системах из-за температуры

Это почти кажется излишним, но компенсаторы компенсируют расширение трубопровода.В предыдущем блоге я рассмотрел некоторые основные рекомендации для паровых компенсаторов. Подобным образом, когда мы нагреваем воду в гидравлической системе, труба пытается расшириться и упирается в анкеры. Если имеется достаточно изменений направления в трубе, делая «U», «Z» или «L» повороты, расширение поглощается за счет изгиба трубы. Когда естественного изгиба недостаточно, необходима петля или компенсатор.

В гидравлических системах, если мы собираемся изменить температуру трубы и жидкости, труба будет пытаться расширяться и сжиматься.Мы, очевидно, думаем об этом в системах отопления, но это также может происходить в таких простых вещах, как система градирни. Что может быть проблемой в системе градирни?

В упомянутой статье есть расширительный стол для стальной трубы. В северном Огайо и Мичигане, когда ваша градирня работает в разгар лета, температура наружного воздуха может быть выше 90 ° F, а температура воды в градирне может быть 80 ° F. Даже несмотря на то, что зимой из градирни можно осушать, труба все равно реагирует на температуру.Если на улице -10 ° F, внешняя труба сузится почти на 3/4 дюйма на 100 футов по сравнению с летними условиями.

Необходимость в компенсаторах в гидравлических системах из-за движения

Трубы будут двигаться из-за изменений температуры, а также расширения и сжатия трубопроводов. Трубы также будут двигаться, если предметы, к которым они прикреплены, движутся. Если что-то, например, воздушный компрессор, вибрирует, прикрепленная к нему труба движется.

Давайте подумаем о другом примере.Что делать, если у вас есть два здания рядом друг с другом? Что делать, если механическое оборудование гидронной системы находится в одном из зданий и обслуживает другое? Если здание двинется, труба двинется. Архитектурный отдел мог установить в здании компенсаторы. Инженер-механик сделал то же самое? В Ford Field в Детройте инженер осознал это и спроектировал Metraflex Metraloop в системе между новым и существующим зданиями.

Возможно, насос не включен в преобразователь частоты или устройство плавного пуска.Когда насос запускается, может возникнуть осевая нагрузка. Упорный анкер на жатке должен быть спроектирован таким образом, чтобы справиться с этим, но что, если они поместят туда пружинные подвески? Что-то будет пытаться сдвинуться с места.

Когда что-то будет перемещаться в гидравлической системе, инженеру необходимо будет понять, в каких направлениях будет происходить перемещение, и выбрать соответствующий компенсатор для этого перемещения.

Гибкие соединители в гидравлических системах

Гибкие соединители — это просто так.Они гибко подключают оборудование к трубе. Основная причина их использования — регулировка небольшого смещения или бокового перемещения между трубопроводом и оборудованием. Если вы ожидаете, что они будут двигаться в осевом направлении, вам необходимо указать правильный продукт, независимо от того, как вы его называете. Предыдущие блоги Р. Л. Деппманна Monday Morning Minutes были посвящены шлангам и оплетке из нержавеющей стали, а также гибким резиновым соединителям.

Избегайте путаницы в ваших технических характеристиках

Часто я разговариваю с инженером о применении продукта или вопросе проектирования системы, и они говорят: «Я не хочу этого, потому что…» Я отвечаю: «Вы собираетесь позволить подрядчикам, участвующим в торгах, в этом секрете? »

Пример: Инженер говорит: «Мне нужен насос на 500 галлонов в минуту на высоте 80 футов, но мне не нужен этот насос, потому что он слишком близок к максимальному рабочему колесу».Будет ли это сказано в контрактных документах при подаче заявок на торги? Инженер наметил именно ту модель B&G, которую они хотели, без максимальной крыльчатки. Затем, когда подрядчик смотрит на спецификацию, это обычная спецификация Jane AIA с указанием 10 производителей и никаких указаний на озабоченность по поводу максимальной крыльчатки. Нет двух одинаковых характеристик насосов. Я могу гарантировать, что кто-то предложит вам насос, который вам не нужен, потому что…

В следующей паре Р.Л.Deppmann Monday Morning Minutes мы рассмотрим номенклатуру и правильный продукт. Мы предложим вам пояснить в контрактной документации, где вы хотите, какой тип компенсатора или гибкого соединителя. Если вы находитесь в северном Огайо или Мичигане и не хотите ждать, просто нажмите здесь, и мы приедем и предложим вам места заранее!

Узнайте больше о: Гидравлические расширительные соединения серии:

Гидравлические расширительные соединения (часть 2): все о направляющих

Гидравлические расширительные муфты (часть 3): гибкие разъемы и расширительные стыки

Заявление об отказе от ответственности: R.
