Технические характеристики — Счетчик газа Бетар СГБМ-1,6 (малогабаритный, без накидной гайки, без термокорректора)

Межосевое расстояние, мм

110

Диапазон температур,°C

-10 / 50

Присоединительный размер, дюйм

1

Габариты, мм

70x88x76

Материал

сталь

Степень защиты

IP 54

Расход воздуха, куб. м/ч

1.6

Термокорректор

нет

Ротационные счетчики газа RABO G16, G25, G40, G65, G100, G160, G250, G400 :: ООО «ЭЛЬСТЕР Газэлектроника»

Инструкция по замене масла в ротационном счётчике RABO

После монтажа счетчика в трубопровод, перед вводом его в эксплуатацию, в переднюю крышку счётчика необходимо залить масло.

Внимание! При заливке масла счетчик не должен находиться под давлением.

Рекомендуемые сорта масел

  • Total Equivis XLT 15
  • Shell Morlina S2 BL 10
  • Shell Tellus S2 V15

Либо другое подобное минеральное масло, не содержащее смол и кислот, с вязкостью не более 30 cСт при температуре 20 °С и точкой затвердевания ниже минус 50 °С

На передней крышке, как показано на рисунке ниже, имеются одно отверстие для  заливки масла 1, одно отверстие для слива масла 2 и одно отверстие для контроля уровня масла при заливке 3. Все отверстия герметично закрыты резьбовыми пробками. Положение отверстий на счетчике, установленном на горизонтальном участке измерительного трубопровода, показано на рисунке слева. Положение отверстий на счетчике, установленном на вертикальном участке измерительного трубопровода, показано на рисунке справа.

Положение отверстий на счетчике RABO

Перед заливкой выкрутить резьбовые пробки из отверстия для заливки масла 1 и отверстия для контроля уровня масла 3. Масло плавно заливается из флакона, входящего в комплект поставки счётчика, в отверстие 1 до тех пор, пока оно не покажется в резьбе отверстия для контроля уровня масла 3. В таблице ниже приведен необходимый объем масла для заливки в счетчик перед вводом его в эксплуатацию и при замене масла, в зависимости от расположения счетчика и его типоразмера. Не допускается заливать масло больше установленных норм, которые указаны в таблице. Если, при этом, уровень масла не покажется в резьбе отверстия для  контроля уровня масла, это значит, что счетчик установлен с нарушением требований к расположению счетчика при его установке в трубопровод согласно приложению Ж руководства по эксплуатации.

Перелив масла приводит к попаданию его в измерительную камеру.

Необходимый объем масла для заливки
Установка счетчикаОбъем масла, мл
Для G16 — G65, G100Для G160, G250, G400
Горизонтальная 25 25
Вертикальная
100 150

После заливки масла необходимо ввернуть и затянуть резьбовые пробки для обеспечения герметичности. Провести испытания на герметичность счётчика при рабочем давлении.

После ввода в эксплуатацию счетчик не требует никакого особого технического обслуживания или контроля уровня масла.

ВНИМАНИЕ! Обязательно масло менять максимум через 5 лет, например, после очередной поверки счетчика.

Перед демонтажем счётчика из трубопровода и транспортировкой масло из  счетчиков должно быть слито.

Бытовые газовые счетчики на российском рынке

Установка газового счетчика сегодня обязательная процедура при подключении потребителя к газовой сети.

Пользуясь газовым счетчиком, потребитель получает возможность платить только за тот объем газа, который им действительно израсходован. Это способствует рациональному потреблению энергоносителя и стимулирует потребителя на установку энергоэффективного оборудования.

В СНиП 42-01-2002 «Газораспределительные системы» (п. 7.10) указывается: «Каждый объект, на котором устанавливается газоиспользующее оборудование, должен быть оснащен счетчиком расхода газа в соответствии с утвержденными в установленном порядке правилами пользования газом.

По решению органов исполнительной власти субъектов Российской Федерации о порядке учета расхода газа потребителями и регулировании цен на газ в газифицируемых жилых зданиях, а также при газификации теплиц, бань и других приусадебных строений должна предусматриваться возможность учета расхода газа каждым абонентом путем установки на газопроводе прибора учета расхода газа – счетчика».

Бытовые газовые счетчики востребованы на российском рынке и широко представлены на нем. В зависимости от конструкции и принципа измерения  есть несколько типов газовых счетчиков: диафрагменные (мембранные), ротационные, турбинные, ультразвуковые, вихревые, левитационные, струйные, барабанные и др.

Основными характеристиками счетчика являются минимальное (Qmin) и максимальное (Qmax) значения расхода (количество газа, проходящего через прибор в единицу времени), которые он способен зарегистрировать.

К бытовым относятся модели газовых счетчиков с Qmax до 10 м3/ч.

Кроме того, важными техническими характеристиками счетчика являются:

– давление газа, Па;

– предел относительной погрешности, %;

– потеря давления при Qmax, Па;

– межповерочный интервал, лет;

– порог чувствительности, м3/ч;

– диапазон рабочих температур, °C;

– габаритные размеры, мм;

– масса, кг.

Диафрагменные

Большинство бытовых газовых счетчиков представлено мембранными или, по-другому, диафрагменными моделями. Простота их конструкции и дешевизна в сочетании с достаточной точностью измерений – главные достоинства этих приборов.

Принцип работы газового диафрагменного счетчика основан на перемещении при поступлении газа в счетчик подвижных перегородок (диафрагм), изготовленных из синтетического материала и расположенных в камерах. Впуск и выпуск газа, объемный расход которого необходимо измерить, вызывает попеременное движение диафрагм, связанных с системой рычагов и редуктором. Редуктор приводит в действие счетный механизм, показания которого отградуированы в м3.

Значение номинального для счетчика расхода газа (Qnom) указывается в названии модели (G1,6; G2,5; G4; G6). По этому же значению можно определить и Qmin, который для диафрагменных моделей всегда в 100 раз меньше номинального. Например, Qmin, при котором может эксплуатироваться счетчик G1,6, составляет 0,016 м3/ч, а для G4 – 0,04 м3/ч.

Qmax указывается в технических характеристиках счетчика. Модель G6, по сути, замыкает ряд бытовых моделей, так как именно для нее значение Qmax составляет 10 м3/ч.

Относительная погрешность измерения для бытовых диафрагменных счетчиков при выпуске с завода составляет ±3,0 % в интервале расхода газа от Qmin до 0,1 Qnom и ±1,5 % – при измеряемом расходе газа в интервале от 0,1 Qnom до Qmaх. В процессе эксплуатации допускается увеличение относительной погрешности измерений до 5,0 и 3,0 %, соответственно вышеприведенным интервалам. Заметный рост относительной погрешности при снижении расхода газа по сравнению с номинальным делает нерациональным использование в качестве квартирных счетчиков моделей с большим номинальным расходом.

Счетчики могут быть изготовлены в правом и левом исполнении, соответствующим условиям монтажа на газопроводах с правым или левым направлением потока газа. Направление потока указывается стрелкой на корпусе прибора.

К недостаткам диафрагменных счетчиков относят их неустойчивость к перегрузкам – как постоянным, так и временным. Межповерочный интервал для диафрагменных моделей составляет пять-десять лет, в зависимости от производителя, а срок службы – 18 лет и более. Эксплуатироваться они могут при температурах от –30 до +50 оС, ряд моделей газосчетчиков некоторых производителей могут работать при температурах от –40 до +60 оС.

На российском рынке диафрагменные бытовые модели счетчиков представлены в большинстве отечественной продукцией:

АО «Газдевайс» (Московская обл.)

«Омега ЭТК GSM». Модели G1,6, G2,5 и G4. Расход газа   минимальный/максимальный (м3/ч): 0,016/2,5; 0,025/4,0 и 0,04/6,0 соответственно. Давление газа: 5 кПа. Пределы допускаемой основной относительной погрешности измерений объема газа, приведенного к стандартным условиям, в диапазоне расходов (%): от Qмин до 0,1 Qном ±  3,0; от 0,1 Qном до Qмакс включительно ± 1,5. Дополнительная относительная погрешность счетчика, вызванная отклонением температуры измеряемого газа вне диапазона температур от 15 до 25 °С, не должна превышать на каждые 10°С отклонения от границы диапазона  ± 0,16 %. Межповерочный интервал: 10 лет. Диапазон рабочих температур: от –40 до +60 ºС. Габаритные размеры: 188х162х218 мм. Масса: 1,95 кг.

ЭПО «Сигнал» (Саратовская обл.)

СГБ1,6. Расход газа минимальный/максимальный (м3/ч): 0,016/2,5. Максимальное рабочее давление газа: ≤50 кПа. Диапазон рабочих температур: от – 20 до + 50°С. Основная относительная погрешность: от Qмин до 0,1 Qном ±3 %; от 0,1 Qном до Qмакс ±1,5%. Потеря давления при максимальном расходе: не более 200 Па;

G 2,5-1;G 4-1 (с горизонтальным подключением). Расход газа минимальный/максимальный (м3/ч): 0,025/4; 0,04/6. Максимальное рабочее давление газа:  ≤50 кПа. Диапазон рабочих температур: от –40 до + 60 °С. Основная относительная погрешность: от Qмин до 0,1 Qном ±3%; от 0,1 Qном до Qмакс ±1,5%. Потеря давления при максимальном расходе: не более 200 Па. Правое и левое направление потока газа. Высокая степень защиты от коррозии – предназначены для наружного размещения. Гарантийный срок эксплуатации: 3 года. Межповерочный интервал: 10 лет;

СГБ G 2,5-1; G 4-1 «СИГНАЛ» (с горизонтальным подключением) и СГБ G 2,5; G 4 «СИГНАЛ» (с вертикальным подключением). Расход газа минимальный/максимальный (м3/ч): 0,025/4; 0,04/6. Максимальное рабочее давление газа: ≤50 кПа. Диапазон рабочих температур: от –40 до +60 °С. Основная относительная погрешность: от Qмин до 0,1 Qном ±3%; от 0,1 Qном до Qмакс ±1,5%. Потеря давления при максимальном расходе: не более 200 Па. Правое и левое направление потока газа. Высокая степень защиты от коррозии – предназначены для наружного размещения. Гарантийный срок эксплуатации: 3 года. Межповерочный интервал: 10 лет;

СГБ «СМАРТ» G4 (с горизонтальным подключением). Расход газа минимальный/максимальный (м3/ч): 0,04/6. Максимальное рабочее давление газа: ≤50 кПа. Диапазон рабочих температур: от – 40 до + 60 °С. Основная относительная погрешность: от Qмин до 0,1 Qном ±3%; от 0,1 Qном до Qмакс ±1,5%. Потеря давления при максимальном расходе: не более 200 Па. Правое и левое направление потока газа. Высокая степень защиты от коррозии – предназначены для наружного размещения. Гарантийный срок эксплуатации: 3 года. Межповерочный интервал: 10 лет;

СГБЭТ G 6 «PEGAS» (наружного размещения). Расход газа  минимальный/максимальный (м3/ч): 0,06/10. Максимальное рабочее давление газа: ≤50 кПа. Диапазон рабочих температур: от –40 до +55 °С. Основная относительная погрешность: от Qмин до 0,1 Qном ±3%; от 0,1 Qном до Qмакс ±1,5%. Потеря давления при максимальном расходе: не более 250 Па. Левое направление потока газа. Высокая степень защиты от коррозии – предназначены для наружного размещения. Гарантийный срок эксплуатации: 3 года. Межповерочный интервал: 10 лет;

СГБЭТ G 2,5; G 4 (наружного размещения). Расход газа  минимальный/максимальный (м3/ч): 0,025/4; 0,04/6. Максимальное рабочее давление газа:  ≤50 кПа. Диапазон рабочих температур: от –40 до +60 °С. Основная относительная погрешность: от Qмин до 0,1 Qном  ±3%; от 0,1 Qном до Qмакс ±1,5%. Потеря давления при максимальном расходе: не более 200 Па. Правое и левое направление потока газа. Высокая степень защиты от коррозии – предназначены для наружного размещения. Гарантийный срок эксплуатации: 3 года. Межповерочный интервал: 10 лет. Вертикальное (межосевое расстояние – 110 мм) и горизонтальное (межосевое расстояние – 206 мм) присоединение. Направление потока – левое и правое;

СГБЭТ «СИГМА» (наружного размещения). Расход газа минимальный/максимальный (м3/ч): 0,025/4; 0,04/6. Максимальное рабочее давление газа:  ≤50 кПа. Диапазон рабочих температур: от –40 до +60 °С. Основная относительная погрешность: от Qмин до 0,1 Qном ±3%; от 0,1 Qном до Qмакс ±1,5%. Потеря давления при максимальном расходе: не более 200 Па. Правое и левое направление потока газа. Высокая степень защиты от коррозии – предназначены для наружного размещения. Гарантийный срок эксплуатации: 3 года. Межповерочный интервал: 10 лет. Вертикальное (межосевое расстояние – 110 мм) и горизонтальное (межосевое расстояние – 206 мм) присоединение. Направление потока – левое и правое;

СГБЭТ G 1,6…G 6 ULTRAMAG (для применения в составе АСКУГ). Расход газа минимальный/максимальный (м3/ч): 0,016/2,5; 0,025/4; 0,04/6; 0,06/10. Максимальное рабочее давление газа: ≤50 кПа. Диапазон рабочих температур: от –40 до +60 °С. Основная относительная погрешность: от Qмин до 0,1 Qном  ±3%; от 0,1 Qном до Qмакс ±1,5%. Потеря давления при максимальном расходе: не более 200 Па. Правое и левое направление потока газа. Подключение к АСКУГ. Температурная коррекция. Журнал событий. Гарантийный срок эксплуатации: 3 года. Срок службы батареи: 10 лет. Межповерочный интервал: 10 лет. Вертикальное (межосевое расстояние – 110 мм) и горизонтальное (межосевое расстояние – 206 мм) присоединение. Направление потока – левое и правое.

ФГУП ВПО «ТОЧМАШ» (Владимир)

СГК-1,6, 2,5, 4. Расход газа минимальный/максимальный (м3/ч): 0,016/2,5; 0,025/4; 0,04/6. Максимальное рабочее давление газа: ≤50 кПа. Диапазон рабочих температур: от –20 до + 60 °С. Основная относительная погрешность: от Qмин до 0,1 Qном ±3%; от 0,1 Qном  до Qмакс ±1,5%. Потеря давления при максимальном расходе: не более 200 Па. Правое и левое направление потока газа. Межповерочный интервал – 10 лет.

ООО «ЭЛЬСТЕР Газэлектроника» (Арзамас, Нижегородская обл.)

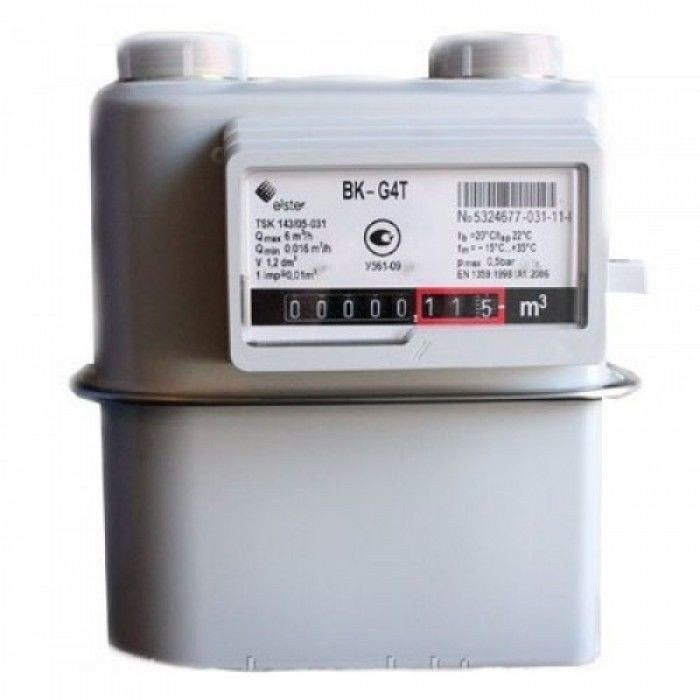

ВК-G1,6, G2,5, G4 и ВК-G1,6Т; G2,5Т; ВК-G4Т с механической температурной компенсацией, с циклическим объемом V1,2 дм³ с правым и левым направлениями потока газа. Расход газа минимальный/максимальный (м3/ч): 0,016/2,5; 0,025/4; 0,04/6. Максимальное рабочее давление газа: ≤50 кПа. Диапазон температуры рабочей среды: от –30 до +50 °С (для BK-G) и от –25 до +50 (для BK-G T). Механическая температурная компенсация (ВК-G Т). Возможность монтажа на счетчик низкочастотного датчика импульсов типа IN-Z61 (геркон) для осуществления дистанционной передачи данных, например с помощью системы автоматического сбора данных  (системы АСД). Диапазон температуры окружающей среды: от –40 до +60 °С. Основная относительная погрешность: от Qмин до 0,1 Qном ±3%; от 0,1 Qном до Qмакс ±1,5%. Для дистанционной передачи информации к счетчику может быть присоединен низкочастотный датчик импульсов типа IN-Z61. Гарантийный срок эксплуатации: 3 года. Межповерочный интервал: 10 лет.

ОАО «Электроприбор» (Воронеж)

СГК-G1,6, G2,5, G4. Расход газа минимальный/максимальный (м3/ч): 0,016/2,5; 0,025/4,0; 0,04/6,0 соответственно. Давление газа: 5 кПа. Пределы допускаемой основной относительной погрешности измерений объема газа, приведенного к стандартным условиям, в диапазоне расходов (%): от Qмин до 0,1 Qном ± 5,0; от 0,1 Qном до Qмакс включительно ± 3. Диапазон рабочих температур: от –20 до +60 °С. Наибольшее избыточное рабочее давление газа (кПа) – не более 3,0. Габаритные размеры:  194х172х224 мм. Межповерочный интервал: 10 лет.

Ротационные

Находят бытовое применение и ротационные газовые счетчики. Они одними из первых начали использоваться для учета расхода газа. От диафрагменных моделей их отличает устойчивость к перегрузкам. Кроме того, ротационные счетчики характеризуются высокой пропускной способностью. Благодаря этому они применяются как в качестве квартирных, так и для коммерческого и промышленного учета расхода газа.

Принцип действия этих приборов основывается на обкатывании друг другом, под действием потока газа, двух синхронно вращающихся в противоположных направлениях роторов, форма которых напоминает «восьмерку». При этом роторы вытесняют количество газа, которое определяется объемом измерительной камеры счетчика, образованной внутренней поверхностью корпуса и поверхностями роторов. Для обеспечения точности измерения профиль роторов и внутренняя поверхность корпуса счетчика тщательно обрабатываются при изготовлении. Синхронность вращения роторов обеспечивается шестеренками, соединенными с соответствующим валом и между собой. Через редуктор и магнитную муфту вращающий момент передается на счетный механизм, который регистрирует число оборотов, а следовательно, и объем прошедшего через счетчик газа.

Относительная погрешность измерения для ротационных счетчиков меньше, чем для диафрагменных – не более ±2% в диапазоне расходов от Qmin до 0,1 Qmax и
не более ±1% в диапазоне расходов от 0,1 до 1,0 Qmax.

Недостатком ротационных счетчиков считается их высокая, относительно приборов других типов, стоимость.

На российском рынке хорошо зарекомендовали себя ротационные газовые счетчики RVG производства ООО «ЭЛЬСТЕР Газэлектроника».

Струйные

Третий тип счетчиков, некоторые модели которого позиционируются на рынке как бытовые, – струйные. Их действие основывается на колебаниях генерируемой струи газа. Она перебрасывается из одного устойчивого положения в другое, создавая пульсации давления и звука, пропорциональные по частоте скорости течения газа и соответственно объемному расходу. Последний вычисляется на основе зарегистрированных данных в электронном преобразователе.

Струйные счетчики устанавливаются на платформу (тройник), контролируя подачу газа потребителю. Питание от встроенной батареи обеспечивает работу счетчика в течение не менее 10 лет. К преимуществам данных приборов относят также простоту монтажа (без сварочных работ), компактность и небольшой вес, высокое быстродействие.

Домовые счетчики

Для измерения объема газа, расходуемого многоквартирными домами и другими подобными объектами (Qmax – до 40 м3/ч), применяются струйные, левитационные, ультразвуковые счетчики.

Принцип действия ультразвукового счетчика заключается в определении разницы времени отражения сигнала при ориентации ультразвукового луча в направлении по потоку газа и против него. Эта разница пропорциональна скорости течения газа.

Основной производитель домовых (коммунальных) ультразвуковых счетчиков газа в России и СНГ– завод «Газдевайс», предлагающий сегодня на рынке модели UG G4, G6: расход газа минимальный/максимальный (м3/ч) – 0,04/6; 0,06/10  соответственно. Давление газа – 5 кПа. Пределы допускаемой основной относительной погрешности измерений объема газа, приведенного к стандартным условиям, в диапазоне расходов, (%): от Qмин до 0,1 Qном ±  3,0; от 0,1 Qном до Qмакс включительно ± 1,5%. Межповерочный интервал – 10 лет. Диапазон рабочих температур – от –20 до +50 ºС. Габаритные размеры – 228х110х153 мм. Масса – 2,2 кг. Могут устанавливаться в горизонтальном и вертикальном положении.

Левитационный счетчик по принципу действия – тахометрический прибор. Его особенность заключается в том, что подвижный элемент вращается в газовых подшипниках. Вращение, скорость которого пропорциональна объемному расходу, формирует электрический сигнал. По нему в электронном блоке рассчитывается количество пройденного через расходомер газа. Результаты отображаются на индикаторе.

Обзор рынка из журнала «Аква-Терм, № 6/2017

Опубликовано: 27 декабря 2017 г.

вернуться назад

Справочник по размерам газовых счетчиков

Не все знают, что газовые счетчики бывают разных размеров. Какой из них должен получить бизнес, зависит от его индивидуальных потребностей. Из этого руководства вы можете узнать все, что вам нужно знать о размерах газовых счетчиков, в том числе о том, как они измеряют газ и что могут делать газовые счетчики разных размеров. Понимание того, какой размер газового счетчика лучше всего подходит для вашего бизнеса, имеет решающее значение при настройке энергоснабжения и установке новых счетчиков на территории предприятия.

Основы счетчиков газа

Счетчик газа можно описать как специализированный расходомер, измеряющий объем топливных газов.Эти топливные газы включают пропан и природный газ. Счетчики газа могут измерять только фактические объемы. Существует три разных фактических объема. Если известны давление и температура, фактический объем можно преобразовать в стандартный объем. Есть три одинаковых стандартных тома.

Что касается природного газа, то одно количество газа может занимать разные объемы в зависимости от температуры и давления. Это означает, что плотность газа изменяется при изменении давления и температуры. Вот почему использование регулируемых объемов применительно к количеству газа чрезвычайно важно.Два стандартных стандартных объема:

  • стандартный кубический фут (scf) – 1 кубический фут газа при 0 °C и 14,6959 PSI
  • нормальный кубический метр (Нм3) – 1 кубический метр при 20°C и 101,325 кПа

В зависимости от типа и размера расходомера они имеют разное давление, расход и диапазон измерений. Диапазон регулирования также называется динамическим диапазоном и описывает диапазон, в котором конкретный расходомер может точно измерять газ.

Типы газовых счетчиков

Объемный расход газа может быть измерен многими различными газовыми счетчиками.Каждый тип счетчика может определять тип газа и различные потоки. Обзор того, как устроены распространенные типы газовых счетчиков, можно найти в таблице ниже.

Тип метра Описание
Межрагменты имеют четыре измерительные камеры, связанные вместе, измерительные камеры образуют целое, разделенное деформируемой стеной, которая представляет собой диафрагму
. состоят из двух вращающихся крыльчаток, расположенных друг напротив другакрыльчатки размещены внутри корпусакрыльчатки не соприкасаются друг с другом во время вращения
Счетчики турбинные герметичный корпуссистема зубчатых колес ведет указатель счетчика

Как работает каждый тип?

  1. Мембранные счетчики

В мембранных счетчиках обе диафрагмы соединены друг с другом и через вращающийся поршень ведут к счетчику. Если заранее известен объем каждой камеры, количество газа, прошедшего через счетчик, можно измерить напрямую.

Мембранные счетчики в основном используются бытовыми потребителями, так как они имеют низкое давление (0-100 фунтов на квадратный дюйм) и низкий расход. Они также имеют большой диапазон регулирования (Qmax/Qmin = 160).

Если когда-либо возникает ошибка измерения, она, скорее всего, вызвана протечкой как движущихся частей, так и диафрагмы. Потенциальная утечка может привести к низкому диапазону расхода и снижению показаний расходомера.

Мембранные счетчики иногда поставляются с генераторами импульсов, передающими показания счетчика.

  1. Роторные расходомеры

Крыльчатки в ротационных расходомерах расположены так, что зазор между ними и корпусом очень мал, независимо от того, в каком положении они находятся. камера уже известна, количество газа можно измерить напрямую. Большую часть времени вы будете точно знать, каков объем каждой камеры в ротационных счетчиках.

Роторные расходомеры имеют среднее давление (0-175 PSI в большинстве моделей) и скорость потока от средней до высокой. Они также могут достигать высоких значений диапазона (Qmax/Qmin = 250).

Недостатком этого типа счетчиков газа является то, что они пульсируют во время измерения. Это связано с тем, что молекулы газа постоянно проходят через измеритель во время калибровки. Пульсации могут иногда приводить к ошибкам измерения. Чтобы избежать этого, вы можете использовать глушители. Еще одним недостатком ротационных счетчиков является то, что они чувствительны к частицам пыли, а их детали очень хрупкие.Поэтому очень важно соблюдать осторожность при установке.

  1. Турбинные счетчики

Когда газ проходит через счетчик, турбинное колесо начинает вращаться. Вращение турбинного колеса пропорционально скорости потока, поэтому количество газа можно измерить по вращению турбинного колеса.

Эти типы счетчиков могут включать в себя несколько генераторов импульсов. Турбинные счетчики имеют самое высокое давление (до 1480 фунтов на квадратный дюйм) среди всех типов счетчиков, а также имеют высокие скорости потока.Их динамический диапазон плохой по сравнению с другими измерителями.

Любые погрешности измерений могут быть следствием небольших механических повреждений, вызванных трением в системе зубчатых колес. Турбинные счетчики обычно устанавливаются в помещениях, где используются большие объемы газа.

Размер счетчика

Каждый из обсуждаемых типов счетчиков имеет разные размеры. Обзор размеров для каждого типа счетчика можно найти в таблице ниже.

Meter Type Размеры
Разрешенные метры Особенные размеры на основе фактического расходоменного потока газа с использованием давления доставки и требуемого Flowhave Limited Size Size Veries Reposither имеют только один возможный размер соединения
Ротационные расходомеры , размер которых основан на фактическом объемном расходе газа. Минимальный расход требуется для измерения газа с целью экономии средств. Обычно можно использовать счетчик меньшего размера при более высоком давлении и максимальные расходы

Чтобы определить, какой размер газового счетчика вам нужен, необходимо учитывать несколько факторов:

  1. Тип вашего помещения – это, например, офис, торговое здание, или небольшой магазин?
  2. Максимальная потребность в газе в любой момент – также называется газовой нагрузкой или максимальной мощностью.
  3. Расстояние от газового счетчика до приборов – давление газа тем ниже, чем больше газа должно пройти.
  4. Количество и тип приборов, использующих газ – возможно, если у вас много приборов, вам понадобится счетчик большего размера.

Газовый счетчик какого размера мне нужен?

Газовая нагрузка индивидуальна для каждого клиента. Тем не менее, самая высокая потребность в газе типичного домохозяйства составляет 30 киловатт (кВт). Однако это меняется, если в доме больше комнат и больше радиаторов.

Малые предприятия могут иметь требования, аналогичные требованиям внутренних клиентов. С другой стороны, коммерческие здания обычно потребляют гораздо больше газа. Средние предприятия часто используют от 70 кВт до 150 кВт, а самые крупные — 1000 кВт и даже больше.

Чаще всего используются мембранные расходомеры. Ими пользуются почти все бытовые и мелкие коммерческие клиенты. Диафрагменные метры приходят в 7 размеров:

Meter Type расход кВт емкости (SCMH) емкость (SCMH) 6 стандарт M3 емкости (SCFH)
стандарт CF
U6 0-65 6 212
U16 66 — 173 16 565
U25 174 — 271 25 883
U40 272 — 430 40 1412
U65 430 — 704 65 2296
U100 705 — 1083 100 3511
U160 1084 — 1733 160 5650

Почему важно правильно подобрать размер газового счетчика?

При выборе размера счетчика рекомендуется, чтобы максимальный расход не превышал 80% от максимальной производительности счетчика. В противном случае он может работать неправильно. Невозможно выбрать один размер счетчика, который подходил бы для всех предприятий. Важно, чтобы счетчик мог пройти через необходимый вашему помещению объем газа. Если у вас установлен неправильный размер счетчика, это может негативно сказаться на функционировании вашего бизнеса. Замена неправильного счетчика может быть дорогостоящей и занимать много времени, поэтому перед установкой первого убедитесь, что он подходит по размеру.

Часто задаваемые вопросы

Является ли газовый счетчик U16 бытовым?

A U16 — расходомер с небольшой диафрагмой.Обычно он используется в коммерческих целях, но иногда его можно установить и в домашних условиях. Название, состоящее из буквы «U» и номера, применяется ко всем мембранным газовым счетчикам и объясняет их пропускную способность. Выражается в стандартных кубических метрах в час. Это означает, что производительность счетчика U16 составляет 16 кубометров в час.

Что такое газовый счетчик У6?

У6 — мембранный счетчик, который является наиболее распространенным бытовым счетчиком. U6 относится к пропускной способности счетчика, которая составляет 6 кубометров в час.Это счетчик низкого давления с расходом от 0 до 65 кВт.

Как узнать, какой у меня газовый счетчик?

Когда ваш счетчик будет установлен, инженеры определят его размер. Рассчитывают его, исходя из общей мощности газовых приборов помещения. Вы можете спросить их о размере после завершения установки. В дальнейшем емкость газового счетчика можно проверить, взглянув на его этикетку. Выражается в кубических футах в час (cf/h). Обычно устанавливаемые размеры газовых счетчиков варьируются от 175 до 275 кубических футов в час.

Что делать, если газовый счетчик слишком мал?

Если счетчик слишком мал, возможно, ваши приборы не получают достаточного количества газа и могут работать неправильно. Точно так же ваши возможности для покупки новых приборов могут быть ограничены.

Как обновить газовый счетчик?

Если вы хотите обновить свой газовый счетчик, вам необходимо позвонить в коммунальную службу. Они могут прислать техника, который приедет и заменит ваш старый счетчик на новый, большего размера. Ваш поставщик коммунальных услуг также может помочь вам рассчитать общую потребность в газе и на основе этого посоветовать, какой размер счетчика будет оптимальным.

Мембранный газовый счетчик модели AC-630 от корпорации ISTEC, специалистов по системам измерения и управления расходом

 Коммерческий мембранный расходомер серии AC-630 представляет собой объемное газоизмерительное устройство с пропускной способностью 630 фут3/ч. В этом измерителе используется проверенная технология диафрагменного расходомера в 3-камерной конструкции, обеспечивающая точное измерение в соответствующем диапазоне расхода. Долгий срок службы и низкие эксплуатационные расходы обеспечиваются комбинацией самоперекрывающегося орбитального клапана, цельной бесшовной диафрагмы и небольшого количества движущихся частей.













  • Гофрированные диафрагмы
  • Клапан уникальной конструкции
  • Профиль малого метра
  • Превосходная коррозионная стойкость
  • Обычный или TC Tangent
  • Совместимость с автоматическим считывателем счетчиков
  • Подшипники с постоянной смазкой
  • Температурная компенсация Доступна в диапазоне от -300°F до 1400°F
  • 10 (стандарт) или 25 (опционально) PSIG MAOP
  • Полная гарантия
  • 20 LT, 30 LT, 45 LT и втулки Sprague #3-4 с вертлюгами 1-1/4″ NPTM
  • Указатель или индекс одометра

Номинальная емкость газа для 0. 60 S.G. Природный газ

Давление на входе, фунт/кв. дюйм изб.

Дюймы вод. ст. Дифференциал

Вместимость стандартных кубических футов в час

0,25

1/2″

630

0,25

2 дюйма

1320

1

2 дюйма

1340

2

2 дюйма

1390

5

2 дюйма

1515

10

2 дюйма

1710

15

2 дюйма

1890

20

2 дюйма

2010

25

2 дюйма

2160

1 — Пропан — 397 кубических футов в час
2 — Бутан — 347 кубических футов в час

Вес 21 фунт
Соединение к Соединению 8-1/4″
Высота 15. 0″
Ширина 10,6 дюйма
Глубина 10,0″

Скачать PDF-версию

%PDF-1.6 % 1 0 объект W\r\)l?\tϾ~)/Creator(HOtrgZ>+ ~’O5f\f)/ModDate(W\r\)m?\bϾ~)/Producer(HOmXe;jN}»!BP\np |5ۀbllJq>»Ǝ!X4ʮZwhH~b)/Trapped/False>> эндообъект 2 0 объект >поток

  • SICK_USmod_PreSales.indt
  • конечный поток эндообъект 3 0 объект >/Font>/ProcSet[/PDF/Text/ImageC]/Properties>/XObject>>>/Rotate 0/TrimBox[0. b1w

    hn=PQeq6’•__rp

    Размеры коммерческих газовых счетчиков |

    В отличие от электроэнергии, где небольшое количество счетчиков удовлетворяет потребности большинства пользователей в энергопотреблении, существует множество различных производителей, моделей и размеров газовых счетчиков, специально разработанных для максимального использования, требуемого покупателем.

    КАК ОПРЕДЕЛИТЬ РАЗМЕР ГАЗОВОГО СЧЕТЧИКА

    Определение требуемого размера коммерческого газового счетчика зависит от двух основных факторов:



    • Тип объекта (гостиница, ресторан, офис и т. д.), а также тип и номера пункта, который будет использовать газ.



    • Второй — пиковый спрос на газ, который вам нужен в любой момент.



    РАСЧЕТ РАЗМЕРА ГАЗОВОГО СЧЕТЧИКА

    Расчет газового счетчика необходимого размера зависит от двух факторов. Однако вам может понадобиться найти любого местного сантехника или инженера по газовой безопасности в вашем районе, который может помочь с этим.



    • Во-первых, расстояние от газового счетчика до бытовых приборов может иметь значение для того, нужен ли вам счетчик большего размера, потому что давление газа падает с увеличением пройденного расстояния.



    • Кроме того, необходимо учитывать количество и тип приборов, установленных в доме, где используется газ. Все оборудование, использующее газ, должно быть сложено вместе, чтобы создать общий спрос на имущество, что позволяет проверить, достаточно ли размеров трубы и счетчика.



    ТИПИЧНЫЕ КОММЕРЧЕСКИЕ РАСЧЕТЫ

    Коммерческое здание может потреблять гораздо больше газа. Небольшой офис или магазин может иметь такие же требования к газовой нагрузке, как и дом, если используются только отопление и горячая вода.



    Ресторан быстрого питания или еда на вынос могут потреблять от 70 до 150 кВт, что обычно аналогично ресторану. Школы и дома престарелых могут использовать до 1000 киловатт в любой момент времени или больше. Фабрика может использовать много тысяч дополнительных киловатт. Нет двух одинаковых сайтов.



    Подводя итог, можно сказать, что не существует универсального счетчика, который подходит всем, поэтому важно проверить с помощью инженера по газовой безопасности, чтобы ваше соединение с газовой трубой и счетчик могли пройти через требуемый объем газа.Если допущена ошибка, ее исправление может потребовать больших затрат и времени.

    Ein Fehler ist aufgetreten (404)

    такойбегриф

    Документы Все

    Документация

    Группа AlleHome ЭЛЬСТЕР-Instromet Produkte Archiv Brennwertmesstechnik Электроник Data Logger DL210 Модем EM260 Programmsystem ГАЗ-РАБОТЫ ПО WinPADS Gasdruckregelgeräte Gasmessgeräte Turbinenradgaszähler SM-RI-2 Brennwertmesstechnik Energiemessgerät EnSonic (Produktion eingestellt) Gasbeschaffenheits-измерительные приборы газовой лаборатории Q1 унд GasLab Q2 Gasqualitätsmessgerät EnCal 3000 proChain Gasqualitätsmessgerät EnCal 3000 унд EnCal 3000 Quad Datenspeicher Datenspeicher Регистратор данных DL230 потока Компьютер Brennwertmengenumwerter газа-сеть F1 Encore ВМ1 Encore РС1 Encore МС1 Encore ZM1 FC2000 Mengenumwerter газа-сеть Z0 Mengenumwerter газа-сеть Z1 Gasdruckregelgeräte Hochdruckregler Осевые клапан Mitteldruckregler Gasdruckregelgerät J — Mitteldruck Gasdruckregelgerät M2R Gasdruckregelgerät МАФ Gasdruckregelgerät MR    Niederdruckregler     Gasdruckregelgerät HR     Gasdruckregelgerät J — Niederdruck Gasdruckregelgerät NDAF Gasdruckregelgerät ZR, ZRE, ZRH Sicherheitsgeräte Zubehör Anschlussstücke Gasmessgeräte Balgengaszähler Balgengaszähler BK-G1,6 Balgengaszähler BK-G10 / G16 Balgengaszähler BK-G2,5 Balgengaszähler BK-G25 Balgengaszähler BK-G4 Balgengaszähler BK-G40 / 65/100 Balgengaszähler BK- О6 Hochdruck-Balgengaszähler HDBGZ Impulsnehmer В-Z6x Drehkolbengaszähler Drehkolbengaszähler ИРМ-1 Drehkolbengaszähler ИРМ-3 ДУО Drehkolbengaszähler РАБО G16 — G250 Drehkolbengaszähler РВГ G16 — G400 Drehkolbengaszähler РВГ ST G10 — G25 Impulsgeber Е1-Sxxx N95000 NJ унд SJ S1 S2 Si35-K10- Y1 Litergaszähler Experientiergaszähler, Nasse Bauart Experationiergaszähler, Trockene Bauart Turbinenradgaszähler un un un un qa / qee qaemungsgleichrichter BLN und k turbinenradgaszähler sm-ri-x turbinenradgaszähler trz2     Turbinenradialgaszähler TRRZ    Ultraschallgaszähler     Checksonic-vx: Ultraschallgaszähler     Ultraschallgaszähler     Ultraschallgaszähler Q. Звуковой Ultraschallmeter USM Zählwerksvarianten АБСОЛЮТ-ДАТЧИК S1 / S11D / MI-2 / AE LIS-200, Datenübertragung, Программное обеспечение Datenauswertung Software WinLOOK Datenfernübertragung Meldegeräte, Шлюзы Encore DC1 Encore МС1 Mengenumwerter / Kommunikationstechnik Kommunikationstechnik Funktionseinheit FE260 Mengenumwerter EK205: Elektronischer Mengenumwerter EK220: Elektronischer Mengenumwerter EK280 : Elektronischer Mengenumwerter Parametrierungs-, Datenerfassungs-Software Lokale Datenerfassung Read Mobile Smart Metering ACM: Kommunikationsmodule AE: АБСОЛЮТ-ДАТЧИК AE: Protokollvarianten ECM: Kommunikationsmodule Elektronisches Zählwerk Смарт клапан Systeme унд Lösungen наблюдательным Люкс Wasserstoff им Erdgasnetz Allgemeine Kundeninformationen Herstellererklärungen Thermal Solutions Dienstleistungen Kundenschulungen Planungshandbuch Gastechnik Grundlagen   Technischer Service  Produkte   01 Kuge lhähne und Filter    AKT – Kugelhähne    AKT..TAS — Kugelhähne MIT Thermischer Armaturen-SiCherung GFK — Galfilter Manuelle Gaz-Apperrventile TAS — Thermische Armaturen-SiCherungen 02 Drauckler Gaz-Drauckler Maxon GDJ — Gas-Druckler Gik — Galeichdrucklerucler Gikh — Verhältnisdruckrecler J78R, 60DJ — Gas-Druckler JSAV — Sicherheitsabsperrventile вар — Umlauf- унд Abblaseregler VGBF — Газ-Druckregler VSBV — Abblaseventil 03 Ventile унд Stellantriebe 8000 Serie — Pneumatische Sicherheitsabsperrventile 8000 Serie — Pneumatische Sicherheitsabsperrventile für Flüssigkeitsbetrieb BV — Drosselklappen BV-Пак — Drosselklappen мит Stellantrieb BVG, BVA, BVH — Drosselklappen ДКР — Drosselklappen    Elektromechanisches Hochdruck-Gas-Sicherheitsabsperrventil    Elektromechanisches Hochdruck-Öl-Sicherheitsabsperrventil    IC – Stellantriebe    IFC, VFC – Linearstellglieder    MB 7/BVHM – Luft®Magnetklappen     MICRO-RATIO® Style ES REGELVENTIL SMARTLINK® DS — Stellantriebe SmartLink® MRV — Elektrinische Verbundrengelungen TC — Dichteicskontrollen VAA — LUFT-Magnetventile VAD, VAG, VAH, VAV — DRUCKELER MIT MAGNETVENTIL VALVARIO-ZUBEHÖR VA. — Газомагнитное вентиляционное вентиляционное дер-сери Н.И. Фюр Ден Эсац в эксплуатации В.Г. — ГАЗ-МАГНИТВЕННЫЙ ВГП — ГАЗМЕНТВЕНТВЕНТВЕНТВЕНТВЕНТВЕНТНЫЙ ВГП — ГАЗМЕНТВЕНТВЕНТВЕНТСТВЕННЫЙ ВК — ГАЗМЕРВЕНТНЫЙ WBV-H — DROSSELKLAPTLAPPEN в Zwischenflanschbauaue Für Heißluft 04 Druckwächter C6097 — Gas-Druckwächter CPS — Luft-Druckwächter    DG – Gas-Druckwächter    DG..C – Gas-Druckwächter    DGM, DWR – Gas-Druckwächter    DL..A – Luft-Druckwächter    DL..E – Luft-Druckwächter    DL..K – Luft-Druckwächter    L404F, T, V – Stufige Druckwächter PressureTrol®   , B407 , W — grenzwertregler PressuRetrol® L408J — Regler VAPORSTAT® L91A, B — Modulierende Druckwächter PressuRetrol® 05 KOMPAKTEINHEITILEN RVS — REGELVENTILE RV, REGELVENTILE MIT MAGNETVENTIL SERIE VQ400 / 800 SERIE VR400 / VR800 Smartfire® — интеллигенты VerbrennungsManagementsyStem 06 Elektr.Flammenüberwachung und Steuerung (IFM) — Industryle Flammenüberwachung 600U сигнал Prozessoren 700SP сигнал Prozessoren und-und-und-unskopf u2-s lwl-verlängerung fasa p522 сигнал prozessoren p53x сигнал prozessoren s5xx flammendetektoren watchdog iii flare-monitor zündvorrichtung der Serie GHE BCU 370 — Brennersteuerung BCU 4, поколения 2019 — Brennersteuerungen BCU 400 — Brennersteuerungen BCU 560, BCU 565, BCU 580 — Brennersteuerungen BCU 570 — Brennersteuerung BGT — Baugruppenträger FDU — Ofenschutzsystem-Steuerung FDU 510, FDU 520 — Flammenwächter IFS 110IM, 111IM — Gasfeuerungsautomaten МФС / IFD 244 — Gasfeuerungsautomaten МФС / IFD 258 — Gasfeuerungsautomaten IFW 15 — Flammenwächter IFW 50 — Flammenwächter für Dauerbetrieb MPT 700 — Taktsteuerung ПФА 700 — Feldbusanschaltung PFF — Flammenwächter ПРМ 700 — Stromversorgung РПП 704 — Relais-Baugruppe ОРП — Gasfeuerungsautomaten Серия 7800 — Brennersteuerung SLATE ™ — Verbrennungsmanagementsystem SOLA — Kesselsteuerung Thermal IQ ™ — Fernüberwachungslösung 07 Industriebrenner 07а Brenner für директ beheizte OFEN BBG / BBC — Бета-газ унд -Ölbrenner BIC, Бика, ZIC — Бреннер für Gas Brennergröße 050 Brennergröße 065 Brennergröße 080      Brennergröße 100      Brennergröße 125      Brennergröße 140      Brennergröße 165      Brennergröße 200      TSC – Керамикрохрсетс     BIC. .L — Luftüberschussbrenner Bic..m — Low-Nox-Brenner Bio, Bioa, Zio — Brenner Für Gas Brennergröße 050 Brennergröße 065 Brennergröße 080 Brennergröße 100 Brennergröße 165 Brennergröße 200 Extensoheat — Lanzenbrenner Furnnox — Ultra-Low-Nox- Brenner Kinemax® — Gasbrenner NMC — Mündungsmischende Gaz- und Ölbrenner Ringspaltbrenner RKG — Kegelgasbrenner Thermjet TJ — HochzeschwindigkeitsBrenner Triox — Driafach Luftgestufter Ultra-Low-Nox-Brenner THG (P) — Flachflammen-Gasbrenner-Systeme WHG, WHG-H — Flachflammen-Gasbrenner Whi — Low-Nox-Invisiflame® — Flachflammen-Gasbrenner Широкий Range® — Mehrstoffbrenner 07b Rekuperator- und rathlrohrrenner BiCR — Brenner Mit Integioertem Rekuperator BU — Rekuperator Bayonet Ultra Ecomax Le — Low-Nox-Rekuperatorbrenner ecoMax — Rekuperatorbrenner Ser — Mantelstrhlrohrrenner C – Strahlrohr     SIC Aflex — SegmentFlammrohr TFB — Strahl- und Tauchrohrennernner uni-rad® — Strahlrohrenner 07C Saustoffbrenner und Brenner Für Die Glasindustrie 04V — Luft-Gas-Brenner Brightfire 200 — Luft-Gas-Brenner Горелка нагрева — Zubeizungssysteme Montagehalterungen und Zubehör Für Glasbrenner Oxytherm® 300 — Saustoffbrenner oxytherm® FHR — Saustoffbrenner oxytherm® Le — Saustoffbrenner oxytherm® Titan — Saustoffbrenner Premafire 100 — Saustoffbrenner Premfire 300 — Saustoffbrenner Premfire 400 — Saustoffbrenner Privetfire FH (следующий Gen) — Saustoffbrenner WGD — LUFT-GAS-AROPPORT-BRENNER WTPU — LUFT -Öl-rosport-Brenner WTPUG — LUFT-GAS-AROPPORT-BRENNER 07D LINEIEN- und Kanalbrenner Für Die Lufterwärmung AH-MA Dualblock — Kanalbrenner AH-MA — KANALBRENNER AIRHEAT V1 — Linienbrenner Airheats V2 — Linienbrenner APX — Linienbrenner Boystifume® — Kanalbrenner Crossfire ® – Низкий азот OX-Brenner Fluefire — Kanalbrenner HC Airflo® — Kanalbrenner Linnox — Line-Nox-Brenner Linoflame® — Pass-Linienbrenner LV Airflo® — Kanalbrenner Minnox — LiLEx-Brenner NP-Le Airflo® — Linienbrenner NP-RG Airflo® — Linienbrenner Radmax® — Strahlungsbrenner Ratiostar — Kanalbrenner 07e Brenner Für Die Lufterwärmung Heatpak — Kompaktes Brennersystem incini-Cone — Brenner Für Gas und Öl Kinedizer® Le — Low-Nox-Einzelbrenner M-Pakt® — Ultra-Now-Nox-Brenner Megafire® HD — Mehrstoffbrenner optima ™ SLS — Brenner Ovenpak® 400 — Niedertemperatur-Einzelbrenner ovenpak® 500 — Niedertemperrenner-Einzelbrenner ovenpak® LE — NOX-EINZELBRENNER Ratioair — Brenner Für Die Lufterwärmung Ratiomatomate — Brenner Für Die Lufterwärmung Smart Burner BCU MIT Brennereinheit Heatpak Smart Burner mit Brennersystem OVENPAK® LE     ThermAir – Brenner für die Lufterwärmung     VALUPAK-II – Einzelbrenner zur direkten Oreizung Vortometicric — Бреннер Фюр ГАЗ Ун и Эл Winnox — Brenner Fürrenner Lufterwärmung 07F TAUCHRORRENNERNERNERMET — TAUCHROHRRENNER TUBE-O-FLAME® — TAUCHROHRBRENNERNNER TUBE-O-THEMP® — TAUCHROHRRENNERNERNNER TUBE-O-THERM® — TAUCHROHRBRENNERNNER XPO® — TAUCHROHRBRENNER 07G Asphaltbrenner Hauck Megastar MS — Mehrstoffbrenner Für Trommeltrocknung Novastar NS — Ultra-Low-Nox-Gasbrenner Für Trommeltrocknung Starjet SJC — Mehrstoffbrenner Für Trommeltrocknung 08 УФ-Сондн und Zündkomponenten C7012 — УФ-Flammenfühler C7027, C7035 — УФ-Flammenfühler C7061 — УФ-Flammenfühler C7076 — UV-Flammenfühler C7915 — IR-Flammenfühler C7961 — УФ-Flammenfühler ET40x — Zündtransformatoren FE, FZE — Zünd- унд Fühlerelektroden Q624 — Zündtransformatoren ТЗИ, TGI — Zündtransformatoren УФ-Flammenwächter УФ-Sonden-Wärmeschutz УФС, UVD — УФ-зонд für Dauerbetrieb УВС — УФ-Sonden Zünd- унд Fühlereinrichtungen Eclipse, Zünd — und Überwachungskomponenten Maxon    Zünd Transformatoren Eclipse 09 Zündbrennernnernnner und und luft-muss-musscher atj, lp, tee, vari-set — luft-gas musher ferrofix — brennerdüsen Sticktite und und hg — mischrohre IPG — Gas-Zündbrenner LG — MISCHROHRE MAXON-ZÜNDBRENNER FÜR GAS MG — MISCHROHRE MULTI -RATIO® — Muscher Oxy-Pilot — Zündbrenner Maxon Q179A — Zündbrenner Sticktite ™ / Pilotpak ™ — Brennerdüsen Ventite® — Mischdüsen Zai — Zündbrenner Zio 40 — Zündbrenner ZKIH — Zündbrenner ZMI — Zündbrenner ZT — Schaltventile S11T, Zündbrenner Zündbrenner LVDT / HC 10 Zubehör диск Тип — Gasrücktrittsicherungen DM, DE — Durchflussmengenzähler DMG — Elektronisches Druckmessgerät DPS — Digitales Druckregelsystem DU — Durchflussmengenzähler Ultraschall EKO — Edelstahlkompensatoren ES — Edelstahlschläuche ФПН — Гибкая Rohrnippel ГЭВ, GEH, LEH — Mengeneinstellhähne GRS, GRSF — Gasrücktrittsicherungen ИРК, RFM — Манометр MBO — Messblendensets FLS и    Mengeneinste llhähne регулируемый дроссель клапаны OMG — Messblenden PI — Манометр Schaugläser SMARTLINK® Meter — Massenstrommessgeräte Thermoelemente Универсальный цифровой контроллер ETC — Temperaturregler Жива — Absperrklappen 11 Gebläse унд Druckerhöhungseinrichtungen герметической Booster — Gasdruckerhöhungseinrichtungen SMJ — Industriegebläse TBA — Luftgebläse TBA50 — Luftgebläse ВПБ — Фильтр & Schalldämpfer 12 Wärmetauscher Exothermics унд indirekte Lufterhitzer ямочка нержавеющей стали — Wärmetauscher ER — Indirekte Lufterhitzer RHT — Indirekte Lufterhitzer Синусоидальная Тарелка — Wärmetauscher Трубчатые — Wärmetauscher 13 Ventilstrecken, standardisierte Systeme AH — Lufterhitzer BCS — Schalttafel CP — Bedieneinheiten HeatPak — Kompaktes Brennersystem PGM / агр — Gasleitungen PlPm — Vormontierte LP (Flüssigpropan)-Systeme    POM/POM-H – Vormontierte Öl/Schweröl-Systeme    RGM – Gasregeleinrichtung    Schalttafeln Maxon    Ventilstrecken C Onfigured Упакованный клапан Trains Ventilsrecken Стандартный клапан Сегменты поезда 14 ÖL-Armaturen und Zubehör FMO — ÖL-Durchflussmesser FOOH — Гибкие Ölschlauche Aus Metall Leichtöl-versorgung ölleitungsheizung lho — ölleitungsheizung mcov — b, f, g & k micro cam Ölventile mov — Micro-Öl-Ventile MRO — ÖL-LUFT-VERHÄLTNISEGLER OF — ÖLFILTER OPRV — ÖL-ÜLSTRÖMVENTIL OS — Abscheider für Öl und Gas Gys, OVC — ÖL-Viskositätsregelung Pro — Öl-Druckregler RP — Ölpumpen- und Motor-sets она — Электрический Ol-Beheizungseinrichtungen им Einlass СП — Ölversorgungs-Pumpen-Einheit ТИ — Temperaturanzeigen 15 Ausgelaufene Produkte 03FA — Люфт-ол-Бреннер ББМ — ПВС-УСС Einstellbare Durchflussventile АИГ — Hochdruck-Vormischbrenner AirJector — Luftzufuhrkomponenten Anov — Abblaseventil APV — ПВС Einstellbares Вентиль, Automaticisch    AS – Abblasesichtgerät    ASC – Anti-Pulsationsseinheit    Autotite – Газ-Absperrventile БКС — Bedienfeld Bereitstellung фон sauerstoffangereicherter Luft Bi-Flame Multi-Flame — Бреннер-Überwachungsdisplay Bi-Flame — Gasfeuerungsautomat БИТ — Trocknungsbrenner BL — Gebläse взрыв задвижки — Mengeneinstellventile взрыв советы — Brennerdüsen BoostPak Испытание на герметичность Комплекты BoostPak — Gasdruckerhöhungseinrichtungen BR — Байонетный рекуператор BrightFire — Люфт-Газ-Бреннер BV / CV — Drosselklappen BVA — Drosselklappen C7927 — УФ-Flammenfühler CBL & SC — Hochdruckgebläse видеонаблюдение — Überwachungssysteme CG 35-45 — Kompakteinheiten Cross Flow — внутриклеточно СТй — Keramische Flachflammenbrenner CYCLOMAX — Gasbrenner ДКП — Datenerfassungssystem Дельта TE III – Flächenbrenner mit stabilem Brennstoff-Luft-Verhältnis    DSF – Flachflammenbrenner Deep Spiral Flame    Канальные горелки LO-NOX    E-Jector – Abgasrezirkulationseinrichtung    Eclipse ES Ratio Regulator    EJC – Enerjet Hochgeschwindigkeits-Brenner Öl- Esii — Ecostar II EMMINSARMER MEHRSTOFFBRENNER FÜR TROMMELTROCKNUNG Extensojet — Brenner Für Gas Extern-A-Therm — Wärmetauscher FG — Hochdruckgebläse Волоконная лента — Filter FOM — Messblende Gas-Zündbrenner Eclipse GBF — GAS-DRUCKERELER GI — GAS-GLEICHDRUCKERRUCKER GT — Verhältnisdruckrecler GT — Stellantriebe GTCPA – Luft-Öl-Brenner    GTNG-DI – Luft-Gas-Brenner    GV. .Ml — Druckregler мит Magnetventil IFD 450, 454 — Gasfeuerungsautomaten für Dauerbetrieb КСФ 132В, 135B, 137B — Gasfeuerungsautomaten ImmersoPak — Tauchrohrbrenner InciniFume — Kanalbrenner Incinopak — Бреннер für Газ унд Öl Industriebrenner Запечатанный Nozzle Infrawave — Strahlungsbrenner ISER — рекуператор-Brenner für Tauchrohre ОКГ — Luftdüsen-Gasbrenner    KINEDIZER® – Lufterhitzer-Brenner    L604N – Pressuretrol® Grenzwertregler    Лазерный уровнемер – Überwachungssysteme    LFC – Linearstellglieder    Линейная горелка – Brenner für Gas    Locktite – Gas-Absperrventile                       LP, Teft Sicherheitsventil LVG — Einstellventil Mark IV — Бреннер für Газ унд Ol Max-Saver — Rekuperatoren MODULINE-Anwendungsbeispiele Multi-Flame — Gasfeuerungsautomat MULTIFIRE — Industriebrenner MV500 — Sicherheitsabsperrventile MVB — Magnetventilblöcke НМГ — Mündungsmischende Gasbrenner NMP — Газ-Zündbrenner OPR — ол- DRUCKERELER OVENPAK® II — EINZELBRENNER OXYTHERM® FH — SAUERSTOFFBRENNER OXYTHERM® LEFF — Saustoffbrenner oxytherm® — Saustoffbrenner P7810C — Saustoffbrenner P7810C — твердотельный прессурнет®-регенератор P7911C — твердотельный пресс-пресс-регенератор PBG PBG Europa — Gebläsebrenner PBG — Kompakt-Gasbrenner PCR — ZÜNDFLAMMENRENNER PEEK-A -Flame — Flammenwächter PFD 778 — Gasfeuerungsautomaten für Dauerbetrieb PFS 778, 748 — Gasfeuerungsautomaten PRA6 — Stellantriebe Pre-Mix Gebläsemischer PrimeFire 150 — Sauerstoffbrenner PrimeFire питателя — Sauerstoffbrenner PS Radiant — Strahlungsbrenner РТВ — P-Рор-Бреннер Q652 — Zündtransformatoren RAD — Radimax рекуператор für Strahlroère RAF — РФС-RFE Flammenhaltende Gasdüsen Ramfire — Industriebrenner RFG — Gasbrenner für Strahlroèr rrg — Gas-Luft-verhältniseRegler SBC — Bedieneinheit Einzelbrenner Schürlochbrenner Selbstmischende Gas-Öl-Brenner 780 Simaflame — Flammensimulator SV2-Serie — Газомагнитный SVC — Universal Gas-Öl-Brenner SVG — Универсальный Газбреннер T600 — Brennersteuerung T600 — UV-Sonden TBAB — Luftgebläse Mit Riemenantrieb TBG — Gebläse Für Biogas TJSR — Rekuperatorbrennerrenner Thermjet Tric — Gas-Lanzenbrenner Trilogy T500 — Stellantriebe V-line – Kanalbrenner    Valupak – Einzel-, Luftheizungsbrenner    VCL, LCU – Labor-Sicherheitssystem    Veri-Flame – Gasfeuerungsautomat    Veri-Flame – UV-Sonden    VG. .Z – 2-ступенчатая газовая магнитная вентиляция    VIS – Öl-Viskosimeter Set    VMS – Vibrations-Überwachungssytem    Vortiflare – Flachflammenbrenner    VP..ML – 2-ступенчатая Prozessventile    VR – Luft-Magnetventile    VS..ML – Gas-Magnetventile.  – Z 2-ступенчатая газовая магнитная вентиляция    WPS – Warmluft-Pilot-System    WRASP-DI – Luft-Gas-Brenner    WRC – Gas-Öl-Brenner mit großem Regelbereich    WRO – Brenner mit großem Regelbereich    ZIO 240-320 – Brenner ZU MODhLINE fün enbener ZSI Systeme und Branchen   Keramikindustrie   Kompetenz in Systemtechnik   Metalindustrie   Richtlinien und Normen   Umwelt  Über Thermal Solutions   Bildschirmschoner und -hintergründe   Logos

    Sprache ВсеDEENFRNLITESDASVNOPTELTRCSPLRUHUSKHRFIROZHSRSLUAETLVLT

    Volltextsuche Джейн

    Бытовой газовый счетчик — Представление продукта

    Тип газа: природный газ / сжиженный нефтяной газ / городской газ / неагрессивные газы

    • Компактный дизайн и легкий алюминиевый корпус
    • Инженерный пластик ИНДЕКС
    • Высокая точность и долговременная надежность
    • Направление потока: слева направо и справа налево по выбору
    • Геркон доступен для дистанционного считывания в качестве опции
    Артикул
    Блок Модельный ряд
    Г1.6 G2.5 Г4 Г6
    Тип Мембранный счетчик газа
    Материал корпуса Литье алюминия под давлением
    Направление потока Слева направо или справа налево по выбору
    Циклический том д㎥ 0.7 1,2 1,2 2,0
    Qmax ㎥/ч 2,5 4,0 6,0 10,0
    Кмин ㎥/ч 0,016 0,025 0,04 0,06
    Максимальное рабочее давление бар 0. 5
    Qмин≤Q≤0,1Qмакс % ±3%
    0,1Qмакс≤Q≤Qмакс ±1,5%
    Температурный диапазон -20℃~60℃
    Количество цифр сумматора 9999 99999
    Разрешение сумматора д㎥ 0.2
    Вес кг 1,5 1,8 1,95 2,8
    Соединения
    G1.6 М34×1,5 ПФ 3/4″ W36.3

    ※Внутренний стандарт: M34×1. 5

    ※ Специальные соединения по запросу

    M26×1,5 ПФ 1″
    ПФ 1 1/4″
    G1.6 М34×1,5 ПФ 1 1/4″ W36.3
    M26×1,5
    G4 М34×1.5 ПФ 3/4″ W36.3
    PF 1″
    ПФ 1 1/4″
    Г6 ПФ 1 1/4″
    Габаритные размеры
    Размеры (мм) A(A означает размер ширины газовых счетчиков. ) B(B означает высоту газовых счетчиков.) C(C означает размер нижней части газовых счетчиков.) D(D означает глубину газовых счетчиков от половины нижнего корпуса до задней крышки корпуса.) E(E означает глубину газовых счетчиков от половины верхней части корпуса до передней стороны индексной коробки.) F(F означает глубину газовых счетчиков между крышками кожуха.) G (G называется расстоянием, которое указывает размер от середины впускного отверстия до середины выпускного отверстия.)
    G1.6 164,0 211,5 65,0 49,3 77,3 98,6 130,0
    G2.5 164,0 225,0 74,0 54,25 79,75 108,5 130.0
    G4 164,0 240,55 74,0 54,25 82. 05 108.05 130,0
    G6 290,0 276,0 100,0 69,0 93,0 138,0 250.0
    199,8 278,0 100,0 69,0 93,0 138,0 130,0

    Тип газа: природный газ / сжиженный нефтяной газ / городской газ / неагрессивные газы

    • Компактный дизайн и легкий алюминиевый корпус
    • Инженерный пластик ИНДЕКС
    • Высокая точность и долговременная надежность
    • Направление потока: слева направо и справа налево по выбору
    • Геркон доступен для дистанционного считывания в качестве опции
    • В счетчиках газа с дистанционным считыванием Daesung серии G датчик расхода (импульс), который крепится снаружи, вырабатывает электрические сигналы, соответствующие фиксированным объемам (10 л/100 л), а полученные сигналы расхода подаются на секцию индикации. через кабель и преобразуются в числа и отображаются.
    • Счетные числа в индикаторе формируются в электронном виде, поэтому существующие значения интегрирования запоминаются и сохраняются при отключении питания.
    • Сигналы расхода выдаются один раз за оборот в зависимости от расположения барабана, на котором закреплен магнит. Когда магнит прикреплен к 1-литровому барабану, сигналы расхода генерируются в цикле 10 л/импульс, а когда магнит прикреплен к 10-литровому барабану, сигналы потока генерируются в цикле 100 л/импульс. Его можно выбрать при выборе характеристик газового счетчика.(стандартная спецификация 10 л/импульс)
    Технические характеристики
    Артикул Блок Модельный ряд
    G1. 6 G2.5 Г4 Г6
    Тип Мембранный счетчик газа
    Материал корпуса Литье алюминия под давлением
    Направление потока Слева направо или справа налево
    Циклический том д㎥ 0.7 1,2 1,2 2,0
    Qmax ㎥/ч 2,5 4,0 6,0 10,0
    Кмин ㎥/ч 0,016 0,025 0,04 0,06
    Максимальное рабочее давление бар 0.5
    Qмин≤Q≤0,1Qмакс % ±3%
    0,1Qмакс≤Q≤Qмакс ±1,5%
    Температурный диапазон -20℃~60℃
    Количество цифр сумматора 9999 99999
    Разрешение сумматора д㎥ 0. 2
    Вес кг 1,5 1,8 1,95 2,8
    Технические характеристики DIGILOG Ass’y
    Тип DS-RC1
    Использование Индивидуальный дистанционный индикатор (серия G)
    Мощность ДС3.6В (литиевая батарея)
    Рабочий значок 10 л/импульсный или 100 л/импульсный
    Рабочая температура -20℃ ~ +60℃
    Мин. Емкость сумматора 0,01 м3 или 0,1 м3
    Макс. Емкость сумматора 99999,99 м³
    Скорость СЧЕТА ниже 100 пс
    Габаритные размеры
    Размеры (мм) A(A означает размер ширины газовых счетчиков. ) B(B означает высоту газовых счетчиков.) C(C означает размер нижней части газовых счетчиков.) D(D означает глубину газовых счетчиков от половины нижнего корпуса до задней крышки корпуса.) E(E означает глубину газовых счетчиков от половины верхней части корпуса до передней стороны индексной коробки.) F(F означает глубину газовых счетчиков между крышками кожуха.) G (G называется расстоянием, которое указывает размер от середины впускного отверстия до середины выпускного отверстия.)
    G1.6 164,0 211,5 65,0 49,3 77,3 98,6 130,0
    G2.5 164,0 225,0 74,0 54,25 79,75 108,5 130.0
    G4 164,0 240,55 74,0 54,25 82. 05 108.05 130,0
    G6 290,0 276,0 100,0 69,0 93,0 138,0 250.0
    199,8 278,0 100,0 69,0 93,0 138,0 130,0

    Тип газа: природный газ / сжиженный нефтяной газ / городской газ / неагрессивные газы

    • Компактный дизайн и легкий алюминиевый корпус
    • Инженерный пластик ИНДЕКС
    • Высокая точность и долговременная надежность
    • Направление потока: слева направо и справа налево по выбору
    • Применимая система HOME NET-WORK (обмен данными с сервером)
    • DC-PLC и передача RS 485 (двунаправленная связь)
    • Обнаружение с помощью ПОВОРОТНОГО ЭНКОДЕРА, отображение данных на ЖК-дисплее и их запоминание.
    • Однокристальная конструкция с низким энергопотреблением
    • Питание от сети переменного тока и резервная батарея для предотвращения перебоев в подаче электроэнергии.
    Технические характеристики
    Артикул Блок Модельный ряд
    G1.6 G2.5 Г4 Г6
    Тип Мембранный счетчик газа
    Материал корпуса Литье алюминия под давлением
    Направление потока Слева направо или справа налево по выбору
    Циклический том д㎥ 0.7 1,2 1,2 2,0
    Qmax ㎥/ч 2,5 4,0 6,0 10,0
    Кмин ㎥/ч 0,016 0,025 0,04 0,06
    Максимальное рабочее давление бар 0. 5
    Qмин≤Q≤0,1Qмакс % ±3%
    0,1Qмакс≤Q≤Qмакс ±1,5%
    Температурный диапазон -20℃~60℃
    Количество цифр сумматора 9999 99999
    Разрешение сумматора д㎥ 0.2
    Вес кг 1,5 1,8 1,95 2,8
    • Протокол связи
      • Протокол связи
        Тип коробки передач Тип коробки передач DC — ПЛК
        Формат данных 1 стартовый бит 1 стартовый бит
        8 бит данных 8 бит данных
        нечетные биты биты отсутствия четности
        1 стоповый бит 1 стоповый бит
        Скорость передачи 2400 4800 бит/с
        Тип соединения 2 контакта 2 контакта
    • Газовый счетчик <-> Индикатор/система управления
      : Когда индикатор или система управления отправляют сигнал запроса, газовый счетчик отвечает на него.
    Габаритные размеры
    Размеры (мм) A(A означает размер ширины газовых счетчиков.) B(B означает высоту газовых счетчиков.) C(C означает размер нижней части счетчиков газа.) D(D означает глубину газовых счетчиков от половины нижнего корпуса до задней крышки корпуса.) E(E означает глубину газовых счетчиков от половины верхней части корпуса до передней стороны индексной коробки.) F(F означает глубину газовых счетчиков между крышками кожуха.) G (G называется расстоянием, которое указывает расстояние от середины впускного отверстия до середины выпускного отверстия. )
    G1.6 164,0 211.5 65,0 49,3 77,3 98,6 130,0
    G2.5 164,0 225,0 74,0 54,25 79,75 108,5 130,0
    G4 164,0 240.55 74,0 54,25 82.05 108.05 130,0
    G6 290,0 276,0 100,0 69,0 93,0 138,0 250,0
    199,8 278,0 100.0 69,0 93,0 138,0 130,0

    Проливаем свет на соединения расходомеров «Light Size»

    Опубликовано 27 июня 2016 г. в Газ

    Для обеспечения дома необходимым количеством природного газа требуется взаимодействие многих частей и частей.Между БТЕ, дюймами водяного столба и фунтами на квадратный дюйм терминология, используемая при измерении газовых деталей высокого давления, действительно поддерживает связь между самой отраслью. Когда речь идет, в частности, о соединениях счетчиков, есть одно измерение, которое выделяется среди остальных, и это «размер света».

    Комплекты газовых счетчиков

    — это все части, из которых состоит сборка счетчика, как показано на схеме справа. В частности, шарниры и гайки, расположенные на комплекте счетчика, распознаются как соединения газового счетчика.

    При определении размеров труб, клапанов и фитингов в большинстве отраслей используются дробные размеры (например, ½ дюйма, ¼ дюйма). Отрасль природного газа по-прежнему отличается тем, что обычно используется термин «легкий размер». Размер необходимого подключения счетчика напрямую связан с размерами освещения в домашнем хозяйстве. Но откуда взялась эта терминология?

    Еще в 1800-х годах у людей все еще были газовые светильники в домах вместо электричества. Чем больше светильников содержится в вашем доме или здании, тем больше требуется подключения счетчика для большего количества задействованного газа. В маленьком доме будет всего пять огней, вплоть до сотни огней, как видно из приведенных ниже примеров.В современном мире А.Ю. Диапазон размеров подключения счетчика McDonald’s составляет от пяти до ста ламп, чтобы наилучшим образом удовлетворить ваши потребности.

    Подрядчики и коммунальные службы работают вместе, чтобы обеспечить газовые компоненты дома надлежащего размера, чтобы домовладельцу не приходилось этого делать. Однако знание терминологии не равно знанию истории, стоящей за ней. Проливая немного света на происхождение размера света, вы можете понять, как далеко продвинулась газовая промышленность высокого давления, в дополнение к тому, как далеко она еще не достигла!

    .

    Вам может понравится

    Добавить комментарий

    Ваш адрес email не будет опубликован.
