Для обозначения размера гаек акцент выносится на внешний диаметр изделия, так что по нему можно сразу подобрать ключ, с помощью которого монтируется или демонтируется гайка.
Иными словами, размер гайки — это расстояние между двумя ее параллельными гранями, а буква «М» обозначает наличие метрической резьбы в изделии: …М6…М18…М24…
Высота изделия в обозначение не выносится.
Гайка 934-я применяются в машиностроении, приборостроении и строительстве в качестве деталей соединения. Класс прочности: 6, 8, 10, 12 Популярные размеры: м6, м10, м12 и м24
Диаметр гаек варьируется от М3 и до М72. Самые популярные размеры: М6, М10, М12 и М24. Крепеж может быть как с покрытием, так и без него.
В качестве покрытия выступает оцинковка (горячая и гальвиническая).
Размер крепежа, мм
Вес 1000 шт/кг
Кол-во шт в 1 кг.
Вес 1 шт., гр.
М10
11.94
84
11.94
М12
16.62
61
16.62
М14
24.75
41
24.75
М16
32.27
31
32.27
М18
51.5
20
51.5
М20
60
17
60
М24
105
10
105
М3
0.
47
2142
0.467
М4
1.07
938
1.067
М5
1000
1
1000
М6
2.9
345
2.90
М8
5.6
179
5.60
Гайки шестигранные DIN 934 А2 продают в ГОСКРЕП оптом и в розницу. Гайки вместе с болтами DIN 933 из нержавеющей стали формируют не только прочные резьбовые соединения, но и надежные в условиях эксплуатации повышенной влажности.
Наиболее покупаемые размеры по номинальному диаметру резьбы — М6, М8 и М10. Гайки шестигранные А2 из нержавеющей стали соединяют с другим метрическим крепежом, выполненным из той же марки стали: болт дин 933 А2, шайба дин 9021 А2.
Размер крепежа, мм
Вес 1000 шт/кг
Кол-во шт в 1 кг.
Вес 1 шт., гр.
М10
11.6
87
11.60
М12
17.3
58
17.30
М4
0.81
1235
0.81
М5
1.23
814
1. 23
М6
2.5
400
2.50
М8
5.2
193
5.20
Гайки-втулки DIN 6334 применяют для конструкционных соединений резьбовых элементов: шпилек, болтов и винтов.
Фасовки крепежа представлены в коробах по 1000 шт в зависимости от размера номинального диаметра, в практичной упаковке из плотного полиэтилена по 20-50 шт и поштучно в подвесах для бытовых строительных работ, как готовое предложение для продажи в строительном магазине.
Размер крепежа, мм
Вес 1000 шт/кг
Кол-во шт в 1 кг.
Вес 1 шт., гр.
М10
32
32
32
М12
50
20
50
М14
75
14
75
М16
124
9
124
М20
244
5
244
М6
8.06
125
8.06
М8
21
48
21
Гайки DIN 985 с неметаллическим вкладышем применяют для крепления и соединения узлов и деталей совместно с болтами, винтами и другими крепежными элементами в машиностроении и строительстве.
Согласно стандарту DIN 985 гайки производят в классе точности А и В; российского аналога нет.
Наиболее продаваемые размеры гаек М6, М8 и М10 представлены в разных видах фасовок для оптовых и розничных продаж.
Размер крепежа, мм
Вес 1000 шт/кг
Кол-во шт в 1 кг.
Вес 1 шт., гр.
М10
11.5
87
11.50
М12
18.67
54
18.67
М14
26
39
26
М16
34
30
34
М4
1. 2
834
1.20
М5
1.6
625
1.60
М6
2.62
382
2.62
М8
5.3
189
5.30
Гайки DIN 985 А2 шестигранные самоконтрящиеся низкие с неметаллическим вкладышем применяются для крепления и соединения узлов и деталей совместно с болтами, винтами и другими крепёжными элементами в машиностроении и строительстве. Гайки DIN 985 А2 продаются оптом и в розницу в упаковке короб и подвесы.
Аналогом в российском стандарте является гайка ГОСТ 50273-92, откуда и название самостопорящаяся.
Размер крепежа, мм
Вес 1000 шт/кг
Кол-во шт в 1 кг.
Вес 1 шт., гр.
М10
10.6
95
10.60
М12
17.2
59
17.20
М3
0.41
2440
0.41
М4
1
1000
1
М5
1.4
715
1.40
М6
2.4
417
2. 40
М8
5.1
197
5.10
Гайки колпачковые DIN 1587 используются как декоративная закрытая часть крепления, при этом колпачок гайки защищает резьбу от механических повреждений и коррозии, повышает травмобезопасность, а также улучшает внешний вид соединения.
Наиболее востребованные размеры гаек, М6, М8, М10, продаются оптом и розницу: в коробах кратностью тысяча штук и подвесах в несколько штук.
Размер крепежа, мм
Вес 1000 шт/кг
Кол-во шт в 1 кг.
Вес 1 шт. , гр.
М10
22
46
22
М12
30.5
33
30.50
М14
46
22
46
М16
58
18
58
М4
2.12
472
2.12
М5
3
334
3.00
М6
5.33
188
5.33
М8
12
84
12
Гайка DIN 1624 врезная применяется для соединения деревянных элементов и конструкций при производстве мебели с помощью метрического крепежа. Гайки мебельные продают оптом номинальным диаметром резьбы М5, М6, М8 и М10. Аналога в российском стандарте ГОСТ нет.
Гайка барашек DIN 315 применяется для крепления и соединения узлов и деталей в машиностроении, строительстве, которые требуют быстрой и частой сборки-разборки крепежного соединения. Гайки стяжные имеют выступающие элементы позволяющие производить монтаж, демонтаж вручную, без специального инструмента.
Купить гайку барашек можно в удобных упаковках: короб, крупный пакет и подвесы. Наиболее востребованные размеры метизов: М5, М6, М8, М10 и М12.
Маркировка/Обозначение крепежа: гайка-барашек
Размер крепежа, мм
Вес 1000 шт/кг
Кол-во шт в 1 кг.
Вес 1 шт., гр.
М10
16
63
16
М12
28
36
28
М4
3.62
277
3.62
М5
3.67
273
3.67
М6
5.5
182
5.50
М8
7.25
138
7.25
Гайки барашковые из нержавеющей стали предназначены для быстрого монтажа руками, когда нет возможности использовать электроинструмент. Размер определяется по номинальному диаметру резьбы. Наиболее покупаемыми будут гайки DIN 315 А2 размерами М6, М8 и М10.
На сайте ГОСКРЕП Вы можете купить гайки барашковые оптом и в розницу. Упаковка “короб” содержит по 50-100 штук крепежных изделий; гайки в упаковке “подвес”, готовое решение для магазинов по продаже строительного крепежа, расфасованы по 2, 6 или 10 изделий.
Размер крепежа, мм
Вес 1000 шт/кг
Кол-во шт в 1 кг.
Вес 1 шт., гр.
М10
11.96
84
11.96
М12
25.15
40
25.15
М4
3.23
310
3. 23
М5
3.1
323
3.10
М6
5.9
170
5.90
М8
7.54
133
7.54
Гайки DIN 439 низкие из нержавеющей стали марки А2 применяют для формирования строительных узлов, которые умеют ограниченные размеры нежели при полноценном сцеплении. Высота гайки DIN 439 меньше стандартного шестигранного аналога DIN 934, поэтому место для установки на стержне шпильки, болта или винта занимает меньше.
Благодаря антикоррозионным свойствам гайки низкие А2 используют в элементах конструкций в открытых помещениях, при повышенной влажности, температурным перепадам.
Размер крепежа, мм
Вес 1000 шт/кг
Кол-во шт в 1 кг.
Вес 1 шт., гр.
М10
5.02
200
5.02
М12
6.84
147
6.84
М4
15.8
64
15.80
М5
0.66
1516
0.66
М6
1.25
800
1.25
М8
2.67
375
2. 67
Гайки DIN 6923 с фланцем применяются для крепления разъемных соединений в узлах и деталях совместно с винтами и другими крепежными элементами. Возможные наименования гайки самостопорящаяся или фланцевая.
Купить гайки с фланцем можно в коробах по 1000 штук, а также в плотных полиэтиленовых пакетах в фасовке по 100 штук и подвесах в несколько гаек.
В продаже всегда ходовые размеры Din 6923: М5, М6, М8, М10 и М12.
Размер крепежа, мм
Вес 1000 шт/кг
Кол-во шт в 1 кг.
Вес 1 шт., гр.
М10
13
77
13
М12
18. 26
55
18.26
М5
1.88
532
1.88
М6
3.67
273
3.67
М8
8
125
8
Гайки выполняются согласно стандартам DIN или ГОСТ, которые регламентируют высоту в зависимости от назначения конкретного типа крепежа и, как следствие, конфигурации.
Например, гайка DIN 934, одна из самых известных и используемых в строительстве, имеет соотношение s/m равное 6/5, то есть высота всегда на 20% меньше диаметра гаечного ключа, применимого для этой же самой гайки.
Другая гайка DIN 6334 — это относительно длинный метиз: практически в три раза больше, чем номинальный размер гайки.
Шаг резьбы может быть крупный или мелкий, и также регламентируется стандартам ГОСТ или DIN: 1,25мм, 1,5мм, 1,75мм, 2мм, 2,25мм и так далее
М6, М8, М10, М12 и другие
Гайка по ГОСТ 5915 — наиболее распространенный вид шестигранной гайки, которая широко используется во всех отраслях, особенно в машиностроении.
Как правило, используются вместе с болтом по ГОСТу 7798-70, шайбой плоской или шайбой пружинной.
Гайки применяются для жесткого или свободного соединения или крепления узлов и деталей с болтами, винтами, шпильками, а также другим крепежом.
Некоторые примеры обозначения:
Гайка М6-6H.5 (S10) ГОСТ 5915-70 — гайка шестигранная исполнения 1, d — диаметр резьбы М6 мм., размером под ключ S — 10, с крупным шагом резьбы с полем допуска 6H, невысокопрочная ( класса прочности 5), черная (без покрытия).
Гайка М8-1,0-6H.8,8.019 ГОСТ 5915-70 — гайка шестигранная, тип исполнения — 1, d — диаметр резьбы М8 мм. , размер под ключ S — 13, с мелким шагом резьбы 1,0 мм., поле допуска резьбы 6H, высокопрочная гайка с классом прочности 8,8, оцинкованная.
Основные параметры гайки шестигранной ГОСТ 5915-70, размеры и вес гаек указаны на чертеже и в таблицах:
Марка стали:
10кп; 20кп; 35
Класс точности:
В
Класс прочности:
5; 6; 8; 10
Поле допуска резьбы:
6Н; 7Н для гаек по ТУ 14-4-1755-94
Аналог:
DIN 934
d
Гайка
М5
Гайка
М6
Гайка
М8
Гайка
М10
Гайка
М12
Гайка
М16
Гайка
М20
Гайка
М22
Гайка
М24
Гайка
М27
Гайка
М30
S
8
10
13
17
19
24
30
32
36
41
46
е, не менее
8,6
10,9
14,2
18,7
20,9
26,2
33
35
39,6
45,2
50,9
m
4
5
6,5
8
10
13
16
18
19
22
24
Шаг резьбы
0,8
1
1,25
1,5
1,75
2
2,5
2,5
3
3
3,5
Вес 1000шт, кг
1,13
2,44
5,13
11,4
15,4
33,2
62,6
76,8
107
161
225
Продажа гайки М6, М8, М12, М48 и других размеров по ГОСТ 5915-70 от 100 кг.
Гайки высокопрочные ГОСТ 22354-77< Предыдущая
Следующая >Болт высокопрочный ГОСТ 22353

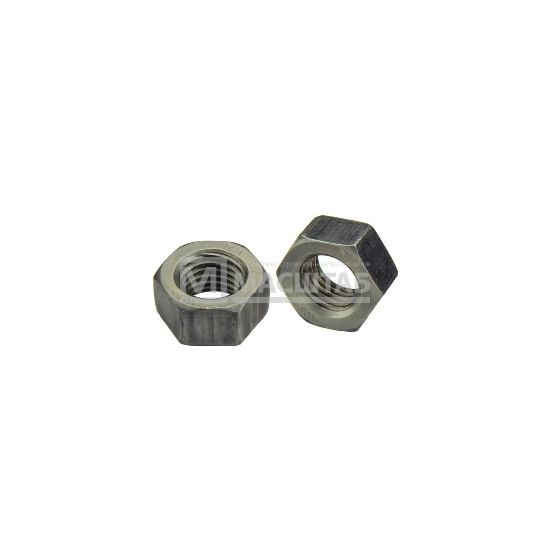

Гайка м10 12х18н10т ГОСТ 5915 ГОСТ 5927 DIN 934 А2
Гайка нержавеющая DIN 934 A2 размер М10
Гайка нержавеющая DIN 934 A2 применяются в машиностроении, приборостроении и строительстве в качестве деталей соединения.
Нержавеющий и кислотостойкий крепеж благодаря своей высокой надежности и прочности, превосходно зарекомендовали себя в строительстве и на производстве. Нашли широкое применение в химической, пищевой, судостроительной отрасли, в нефтегазодобывающих компаниях, в оборонном и машиностроительных комплексах.
Размеры и вес нержавеющих гаек DIN 934 A2:
Размер
Шаг резьбы
Вес 1000 шт. (кг)
шт. в 1 кг.
D
h
S
3
2.4
5.5
0.5
0,38
2652,5
4
3,2
7
0,7
0,80
1250,0
5
4.7
8
0.8
1,44
694,4
6
5.2
10
1
2,57
388,7
8
6.8
13
1.25
5,55
180,2
10
8.4
16
1.5
10,22
97,8
12
10.8
18
1.75
15,67
63,8
14
12.8
21
2
25,33
39,5
16
14.8
24
2
37,61
26,6
18
16,4
27
2,5
53,27
18,8
20
18
30
2. 5
71,44
14,0
22
19,8
34
2,5
103,15
9,7
24
21.5
36
3
122,87
8,1
27
23,6
41
3
175,28
5,7
Также под заказ мы можем поставлять: Гайки из нержавейки А2, А4 M10 DIN 934, а также сталь, латунь, алюминий, титан, медь.
ЦЕНА УКАЗАНА при ПОКУПКЕ ОТ УПАКОВКИ
Вес и количество гаек шестигранных — Калькулятор метизов
Метизы различных типов являются одним из важных элементов любой техники — их правильное использование позволяет гарантировать надежное крепление отдельных деталей между собой, разборное или неразборное. Среди всех разновидностей крепежа гайки являются одним из наиболее распространенных и широко используемых — разновидностей данного метиза достаточно, чтобы обеспечить соединение практически любых элементов из различных материалов.
Калькулятор веса гайки позволит специалистам любого предприятия быстро и точно определить количество требуемых метизов, исходя из таких параметров, как размер, материал, а также специфические особенности. Наиболее часто крепеж изготавливают из углеродистых сталей, плотность которых принята 7850 кг/м³ — этот параметр принимается за исходный, если точно не указан материал изготовления.
Универсальность для разных целей
Типоразмеры метизов различны — калькулятор веса гайки на нашем сайте позволяет определить массу отдельного крепежного элемента. Такая информация может потребоваться различным специалистам: в первую очередь для транспортников и снабженцев — для них важен обратный пересчет, когда имея определенную грузоподъемность автомобиля или другого транспорта, требуется рассчитать количество транспортируемых метизов. Для специалистов-технологов вес одного метиза является величиной, участвующей в расчете общей массы проектируемого оборудования.
Калькулятор веса гайки дает возможность расчета любой разновидности массы метизов любой формы (например, стандартных шестигранных, барашковых, фланцевых, колпачковых и других), а также из различных материалов (как правило, углеродистой, конструкционной или нержавеющей стали). Для расчета на нашем сайте требуется ввести минимальное количество параметров — тип крепежа, его размер, и материал изготовления — в минимальные сроки программный продукт в режиме онлайн произведет требуемые расчеты. Полученный результат возможно сохранить в специальных полях (например, как предварительный или для сравнения), а также отослать на собственную электронную почту.
Как рассчитать вес гайки на калькуляторе?
Теоретический вес можно подсчитать зная её тип и диаметр
Укажите тип
Слева расположен список, из него необходимо выбрать тип, фланцевая, шестигранная, колпачковая или барашковая.
Укажите диаметр
В поле формы «Диаметр резьбы D» введите диаметр в мм.
Укажите цены, количество и др.
Введите количество или цену гайки за кг.
Скопируйте результат расчета
Калькулятор сам посчитает результат, который вы можете скопировать
М8 и М10, М12 и М16, М6 и М20, М3 и М5, М24 и М4, М30 и М36, М27 и М22, М7 и М18, других
Гайка – крепёжный парный элемент, дополнение для болта, своего рода доборная принадлежность. Она обладает конечными размером и весом. Как и любой крепёж, гайки отпускаются по весу – когда их число слишком велико для пересчёта.
Номинальные размеры
Перед началом любых монтажных работ, связанных с болтовыми соединениями, мастеру полезно знать заранее, какой ключ подойдёт под определённого размера гайку. Внешний размер гаек и головок болтов совпадает – за это отвечают нормативы ГОСТ, разработанные в эпоху СССР.
Размер зазора ключа для гаек М1/1,2/1,4/1,6 равен 3,2 мм. Здесь значение М – зазор под болт или шпильку, совпадающий с его диаметром. Так, для М2 подойдёт ключ на 4 мм. Дальнейшие значения «резьба – ключ» выстроены следующим образом:
М2.5 – ключ на 5;
М3 – 5,5;
М4 – 7;
М5 – 8;
М6 – 10;
М7 – 11;
М8 – 12 или 13.
Здесь и далее – для некоторых типоразмеров гайки могут встречаться заниженные, номинальные и максимальные размеры зазора муфтового (трубчатого) инструмента.
М10 – 14, 16 или 17;
М12 – от 17 до 22 мм;
М14 – 18… 24 мм;
М16 – 21… 27 мм;
М18 – ключ на 24… 30.
Как видно, общая закономерность – допуск ключевого зазора не выходит за пределы диапазона в 6 мм.
У изделия М20 – 27… 34 мм. Исключение: допуск составил 7 мм. Далее номинал и допуск располагаются следующим образом:
М22 – 30… 36;
М24 – 36… 41.
А вот у М27 допуск составил 36-46 мм по ключу. Чем большая сила прилагается к гайке, ввиду её большего диаметра внутренней резьбы (и наружной у болта), тем толще она должна быть. Поэтому запас по мощности, прочности гаек, по мере роста их числа «М» тоже несколько растёт. Так, гайка М30 требует размера ключевого промежутка уже в 41-50 мм. Дальнейшие размеры выстроены так:
М33 – 46… 55;
М36 – 50… 60;
М39 – 55… 65;
М42 – 60… 70;
М45 – 65… 75;
М48 – 75… 80, минимальное значение отсутствует.
Начиная с гаек М52 допуск отсутствует – введён лишь действующий номинал по зазору ключа, как это следует из таблицы значений.
Для М56 – 85 мм на ключе. Далее значения указаны в сантиметрах:
М60 – 9 см;
М64 – 9,5 см;
М68 – 10 см;
М72 – 10,5 см;
М76 – 11 см;
М80 – 11,5 см;
М85 – 12 см;
М90 – 13 см;
М95 – 13,5 см;
М100 – 14,5 см;
М105 – 15 см;
М110 – 15,5 см;
М115 – 16,5 см;
М120 – 17 см;
М125 – 18 см;
М130 – 18,5 см;
М140 – 20 см;
наконец, М-150 потребует инструмент с зазором на 21 см.
Изделия шире М52 применяются для сборки мостов, сотовых вышек и телебашен, башенных кранов и так далее.Гайка DIN-934 используется при сборке машин, электроизмерительных приборов, сборных металлоконструкций при строительстве домов и зданий. Класс прочности равен 6, 8, 10 и 12. Наиболее распространены значения М6, М10, М12 и М24, но диаметр болта и винта под них занимает диапазон значений от М3 до М72. Покрытие изделий – оцинкованное или медное. Оцинковка проводится как горячим методом, так и анодированием.
Высота гайки не учитывается: она не столь важна. Однако, если нет длинной гайки, можно соединить две покороче при помощи электросварки, предварительно навинтив их на болт. Помимо болтовых гаек, существуют трубные – для трубы с диаметром от 1/8 до 2 дюймов. Самая мелкая требует ключ размером в 18 мм, наибольшая – зазор ключа в 75 мм. Гайки DIN – зарубежная маркировка, альтернатива советским и российским обозначениям ГОСТ.
Вес гаек
Масса 1 штуки по ГОСТ 5927-1970 составляет:
для М2. 5 – 0,272 г,
М3 – 0,377 г,
М3.5 – 0,497 г,
М4 – 0,8 г,
М5 – 1,44 г,
М6 – 2,573 г.
Оцинковка не вносит заметных изменений в вес. У изделий особой прочности вес (по ГОСТ 22354-77), измерен следующими значениями:
М16 – 50 г,
М18 – 66 г,
М20 – 80 г,
М22 – 108 г,
М24 – 171 г,
М27 – 224 г.
Высокопрочная сталь утяжеляет изделие по сравнению с обычной чёрной сталью лишь незначительно. Чтобы узнать количество гаек на килограмм, делят вес 1000 г на массу одной единицы данного крепежа в граммах из таблицы значений. Например, изделий М16 в килограмме – 20 шт., а вес 1000 таких элементов – 50 кг. В тонне таких гаек – 20000.
Как определить размер под ключ?
Если под рукой не оказалось табличных данных по гайкам, самый простой способ – измерить линейкой расстояние между противолежащими гранями. Поскольку гайка шестигранная, никакого труда это не составит – размер зазора ключа также указывается в миллиметрах, а не значением в дюймах.
Мелкие гайки для большей точности можно измерить с помощью микрометра – он укажет на погрешность, допущенную при массовом выпуске партии данной продукции.
Гайка шестигранная ГОСТ 5915-70. Вес и размеры шестигранной гайки
Гайка шестигранная. Вес и размеры шестигранной гайки М6, М8, М10, М12, М14, М16, М18, М20, М22, М24 и других.
Гайка выпускается согласно ГОСТ 5915-70. Широко применяется в разных отраслях, особенно в машиностроении вместе с болтом по ГОСТ 7798 и шайбой плоской или шайбой гровером для жесткого соединения или крепления узлов и деталей.

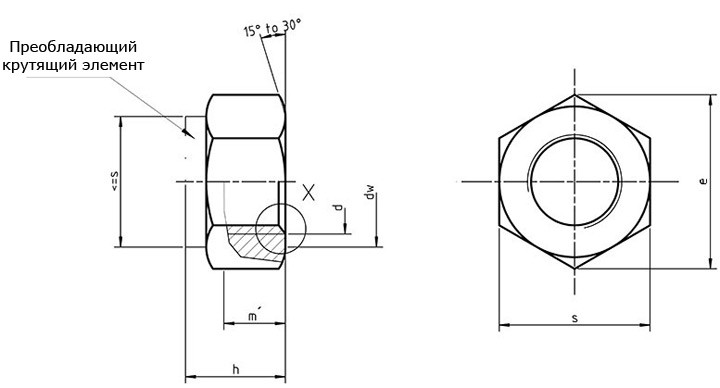

Чертеж, вес гаек, размеры гаек и другие характеристики по ГОСТ 5915-70:
Марка стали:
10кп; 20кп; 35
Класс точности:
В
Класс прочности:
5; 6; 8; 10
Поле допуска резьбы:
6Н; 7Н для гаек по ТУ 14-4-1755-94
Аналог:
DIN 934
d
м5
м6
м8
м10
м12
м16
м20
м22
м24
м27
м30
S
8
10
13
17
19
24
30
32
36
41
46
е, не менее
8,6
10,9
14,2
18,7
20,9
26,2
33
35
39,6
45,2
50,9
m
4
5
6,5
8
10
13
16
18
19
22
24
Шаг резьбы
0,8
1
1,25
1,5
1,75
2
2,5
2,5
3
3
3,5
Вес 1000шт, кг
1,13
2,44
5,13
11,4
15,4
33,2
62,6
76,8
107
161
225
Форма выпуска: в деревянных ящиках по 50 кг или в картонных коробках по 25 кг.
Продажа шестигранной гайки ГОСТ 5915-70 от 100 кг.
Гайки шестигранные по ГОСТу 5915 класс точности В, по ГОСТу 5927 класс точности А и гайки по DIN 934 ISO 4032 применяют при соединении деталей металлоконструкций,для сборки агрегатов и узлов, находящихся в длительной эксплуатации в условиях жаркого и нормального климата. Гайка по ГОСТу 5927 может быть исполнена в трех вариантах, а гайка по ГОСТу 5915 в одном. Крепежные изделия применяются при навинчивании на болт класса прочности 5.8 и 6.8 с соответствующим диаметром резьбы. Усилие при закручивании гаек не может быть выше, чем значение такой нагрузки на болт, при которой произойдет «срыв» резьбы (проворачивание). Гайки производятся способом холодной «высадки» (штамповки). Гайки по ГОСТу 5927 и по ГОСТу 5915 могут быть изготовлены с резьбу с крупным или мелким шагом резьбы и с полем допуска не ниже, чем 6Н. Размеры шестигранных головок «под ключ» у всех выше перечисленных гаек — стандартные.
Гайки по ГОСТу 5915-70 производятся из стали таких марок, как 20Г2Р, 09Г2С, Ст.35, 40Х и с размерами от М3 до М48. Крепеж изготавливается по классам точности А и В. Класс прочности может быть 5.0; 6.0; 8.0, 10.0 и поле допуска резьбы 6Н или 7Н.
Примеры условного обозначения гаек с диаметром резьбы d=12 мм,с размером «под ключ» S = 18 мм, с крупным шагом резьбы с полем допуска 6Н, класса прочности 8, без покрытия:
Гайка М12-6Н.8 (S18) ГОСТ 5915 -70
То же, с крупным шагом резьбы с полем допуска 6Н, класса прочности 6, из стали марки А12, без покрытия:
Гайка М12-6Н.6.А (S18) ГОСТ 5927-70
То же, с размером «под ключ» S = 19 мм, с мелким шагом резьбы с полем допуска 6Н, класса прочности 12, из стали марки 40Х, с покрытием 01 толщиной 6 мкм:
Гайка М12´1,25-6Н. 12.40Х.016 ГОСТ 5915-70
Таблица весов (вес 1000шт., кг):
Диаметр
M3
M4
M5
M6
M8
M10
M12
M14
M16
M18
Вес 1000шт.
0.384
0.612
1.23
2.5
5.5
11. 6
17.3
25
33.3
49.4
Диаметр
M20
M22
M24
M27
M30
M36
M42
M48
M56
M64
М72
Вес 1000шт.
64. 4
79
110
165
223
393
652
977
1420
1980
2690
Таблица веса и количества популярных креплений
Таблица веса и количества популярных креплений
Эти «Таблицы веса застежек» показывают вес и количество большинства популярных застежек, которые вы можете приобрести. Эта подробная таблица, которая также содержит таблицу веса болтов и гаек, предоставляет вам необходимую информацию для подсчета винтов по весу. Независимо от того, какой стандарт резьбы вы предпочитаете, включая британский стандарт Уитворта (BSW), информацию, представленную в этой таблице, можно экстраполировать для использования в качестве калькулятора веса болта.Таблица включает детали для гаек, шестигранных болтов, саморезов и спиралей и позволяет легко рассчитать количество штук, которые вы можете ожидать при каждой покупке. Эта таблица BSF по высоте и весу применима для всех крепежных изделий из нержавеющей стали.
На эти диаграммы веса легко ссылаться, и они могут существенно повысить ценность вашего анализа перед покупкой. Данные, представленные в этих диаграммах, также можно использовать для создания других вспомогательных диаграмм, таких как диаграмма роста и веса, диаграмма метрических размеров болтов, диаграмма размеров гаечных ключей, диаграмма размеров головок, диаграмма размеров машинных винтов, диаграмма размеров болтов и гаек, диаграмма метрических размеров болтов. , диаграмма прочности геликоида и таблица размеров метрических винтов. Единица измерения длины — дюймы, но ее можно легко вычислить для других размеров с помощью калькуляторов-конвертеров.
В этих таблицах вы можете найти ценную информацию о большинстве крепежных изделий, которые вы используете, в строительстве, автомобилестроении, машиностроении или обрабатывающей промышленности. Эти диаграммы охватят всю необходимую информацию, которая вам понадобится. С помощью этих таблиц наша цель — предоставить вам полное руководство по весу популярных крепежных изделий, которое будет легко читать и использовать.
В ITA Fasteners мы принимаем любые меры, необходимые для предоставления диаграмм и продуктов, которые могут повысить вашу ценность. Эти диаграммы являются результатом обширных исследований, изучения и работы. Если вы найдете от них какую-то пользу, наша работа здесь сделана. Мы понимаем, что эти таблицы охватывают самые популярные диаграммы, однако, если вам нужна диаграмма веса для какой-либо конкретной застежки, вы можете связаться с нами по адресу sales@itafasteners. com
M.S. БОЛТЫ С ШЕСТИГРАННОЙ РЕЗЬБОЙ С ГАЙКОЙ
Таблица веса ISO 4032, размеры iso 4032 контргайки / шестигранной гайки
iso 4032 шестигранные стандартные гайки и производители контргайки в Индии
Просмотр контргайки ISO стандарт, шестигранная гайка ISO 4032 Вес и характеристики, DIN 934 ISO 4032 Размеры шестигранной гайки.
Таблица веса ISO 4032 и ISO 4032 оба аналогичны, и в обеих таблицах указаны характеристики болтов с шестигранной головкой с комплектацией от M1, 6 до M64 включительно, класса прочности A для паутинок от M1, 6 до M24 и неважных. длиной до 10 d или 150 мм, в зависимости от того, что короче, и сорт продукции B для экипировки более M24 или незначительной длины более 10 d или 150 мм, точно так же размеры для ISO 4032 шестигранник обычный гайки и контргайки также очень похожи на диаграмму веса, отображают ту же одежду, что и диаграмма веса.
проверьте вес гайки m36, мы поставляем широкий ассортимент гайки iso 4032 m16, шестигранной гайки iso 4032 в Мумбаи, Индия
ISO 4032 гайка стальной шестигранник m10 имеет какую-то спецификацию, которая разделена на разные этапы, в том числе зависит от размеров и материала, но некоторые из размеров обсуждаются, например, если мы говорим о стальной шестигранник m10 , поэтому он имеет шаг 1,5, который зависит от малого и среднего размера, например, для малого размера он составляет 16.00-15.73, тогда как для среднего — 8.40-8.04.
Таблица размеров шестигранной стандартной гайки ISO 4032
Размер гаек
Масса гайки
M1
0,030
M1.2
0,054
M1. 4
0.063
M1.6
0,076
М2
0,142
M2.5
0,280
М3
0,384
M3.5
0,514
М4
0.81
M5
1,23
M6
2,50
M7
3,12
M8
5,20
M10
11,6
M12
17.3
M14
25,0
M16
33,3
M18
49,4
M20
64,4
M22
79
M24
110
M27
165
M30
223
M33
288
M36
393
M39
502
M42
652
M45
800
M48
977
M52
1220
M56
1420
M60
1690
M64
1980
M68
2300
M72
2670
M76
3040
M80
3440
M85
3930
M90
4930
M100
6820
ISO 4032 Гайка M6, ISO 4032 гайка m2 & Поставщики материалов для гаек в Мумбаи, Индия
В этом типе стандарта, который представляет собой Шестигранная гайка ISO 4032 Вес болта Вы можете найти средний вес, например DIN 934 ISO 4032 Размеры шестигранной гайки , другой — рассчитать его, для винта и болта, Вы должны знать ширину проволоки материала, которая использовалась для создания болта
Шестигранные гайки ISO 4032 используют шестигранную гайку с заклепкой или винтом с шестигранной головкой для крепления двух или более деревянных или металлических частей. Шестигранные гайки часто используются в строительстве для заделки или создания скрепленных соединений.
поставляет полный ассортимент гайки ISO 4032, гайки стальной шестигранник m10 в Индии
Прочность материала ISO 4014 Болт указана по рисунку на головке, а также по соответствующему стандарту на продукцию. Тип A2 гайки ISO 4032 из материала изготавливается из нержавеющей стали марки 304, которая известна своими коррозионно-стойкими свойствами.
SS Крепежные детали Гайки и болты Таблица размеров и веса гаек
Крепежные детали, гайки и болты, Спецификация
Материал
Размер
Длина
Спецификация
Производитель
Крепежные детали Гайки и болты
M67
M
3 мм от до 200 мм
GKW
Unbrako
Kundan
APL
Sundaram Precision
Infasco
EBY Крепеж и т. Д.
Крепежные детали Гайки и болты Крепежные детали Резьба :
METRIC, BSW, BSF, UNC, UNF или по мере необходимости
Болты Крепежные детали Крепежные детали 26 Гайки и стандартные
DIN 933, DIN 931, ANSI, JIS стандарты
Крепежные детали Гайки и болты Крепежные детали в форме:
Шестигранник
Квадратный
Круглый
и т.д. Резьба по калибру
Крепежные детали Гайки и болты Крепежные детали Привод головки:
Крестообразный, шлицевой, крестообразный / щелевой, шестилепестковый и т. Д.
Крепежные детали Гайки и болты Крепежные детали Упаковка:
26 НАЛИЧИЕ: кантон / поддон, маленькие коробки / картонная коробка / поддон или запрос клиента
Крепежные детали, гайки и болты Сертификат испытаний крепежных элементов:
Сертификат испытаний производителя согласно EN 10204/3. 1
Крепежные детали, гайки и болты Крепежные элементы Класс прочности:
Для болтов и винтов : A2-70, A2-80, A4-70, A4-80, F593C, F593D, F593G, F593H Для гаек : A2-70, A2-80, A4-70, A4-80, F594C, F594D, F594G, F594H, A2-035, A4-040 Для SHCS : F837B, F837C, F837E, F837 Для резьбовых стержней : A2-70, A2-80, A4-70, A4-80, F593C, F593D, F593G, F593H, B8, B8M CL1 и CL2
Крепежные детали, гайки и болты, отделка крепежных элементов:
Пассивированный
Крепежные детали Гайки и болты Крепежные детали Происхождение и регион обслуживания:
Европейский Происхождение крепежных элементов Гайки и болты Крепежные элементы являются западноевропейскими.Однако по запросу возможны проекты с восточным происхождением.
Крепежные детали, гайки и болты Крепежные детали Классы:
Крепежные детали, гайки и болты 600 Крепежные детали, крепежные детали Гайки и болты 601 Крепежные детали, крепежные детали Гайки и болты 625 Крепежные детали, крепежные детали Крепежные детали, гайки и болты 718 Крепеж, крепеж Incoloy 800H, крепеж Incoloy 825 и т. Д.
Крепежные детали Гайки и болты Покрытие поверхности крепежа:
Крепежные детали с горячим цинкованием Гайки и болты Крепежные детали
Проверить размеры метрических болтов с шестигранной головкой Таблица веса / Размеры готовой шестигранной гайки Таблица веса / Таблица размеров тяжелой шестигранной гайки и таблица веса гайки
Размеры гайки
DIN | Технические характеристики гаек
Размеры гайки Din | Технические характеристики гайки DIN | Таблица веса гайки DIN
Технические характеристики гайки DIN / Шестигранная гайка DIN Производитель и поставщики Мумбаи, Индия Размеры гайки с проушиной DIN, диаграмма веса квадратной гайки DIN и допуски гайки материала DIN
Содержание
ОРЕХИ | Размеры | Технические характеристики | Данные о гайках из нержавеющей стали | Диаметры | Размеры
Характеристики гайки DIN 6334 / размеры, диаграмма веса, характеристики материалов и допуски / DIN 6334 Гайка соединительная и удлинительная гайка Производитель и поставщики Мумбаи, Индия
Все размеры в миллиметрах (мм)
d 1
м
e
с
M6
18
11.05
10
M8
24
14,38
13
M10
30
18,9
17
M12
36
21,1
19
M16
48
26,75
24
M20
60
33,53
30
M24
72
41.6
36
* Вся информация носит исключительно информативный характер.
Гайка DIN 935 Производитель и поставщики Мумбаи, Индия Таблица размеров гайки DIN 935 и таблица веса и допуски материала шестигранной гайки DIN 935
Вес для DIN 935
Вес в кг. за 1000 шт. если не указано иное. Все веса являются приблизительными.
Размер
Вес
M4
1.12
M5
2,30
M6
3,16
M7
3,96
M8
7,35
M10
15,8
M12
M14
27,0
M16
38,9
M18
57,5
M20
75.2
M22
93,0
M24
131
M27
192
M30
264
M33
333
M36
447 900
M39
584
M42
710
M45
860
M48
1060
M52
1300
* Вся информация носит исключительно информативный характер
Гайка DIN 6926 Производитель и поставщики Мумбаи, Индия Размеры гайки 6926, Таблица веса гайки с шестигранным фланцем с нейлоновой вставкой 6926 и характеристики материала гайки 6926 и допуски ., h = толщина, s = waf, e = wac
Все размеры в миллиметрах (мм)
d
d 2 макс.
ч макс.
м
с макс.
M5
11,8
7,1
4,7
8
M6
14,2
9,1
5,7
10
M8
17,9
11,1
7.6
13
M10
21,8
13,5
9,6
15
M12
26
16,1
11,6
18
M14
29,9
18,2
13,3
21
M16
34,5
20,3
15,3
24
* Вся информация носит исключительно информативный характер. DIN 6926 Нейлоновая вставка с шестигранной гайкой с фланцем Производитель и поставщики Мумбаи, Индия
DIN6926 Нейлоновая вставка с шестигранной гайкой с фланцем — Чертеж продукта — d1 = ID, d2 = диаметр фланца., h = толщина, s = waf, e = wac
Все размеры в миллиметрах (мм)
d
d 2 макс.
ч макс.
м
с макс.
M5
11,8
7,1
4,7
8
M6
14,2
9,1
5,7
10
M8
17,9
11,1
7.6
13
M10
21,8
13,5
9,6
15
M12
26
16,1
11,6
18
M14
29,9
18,2
13,3
21
M16
34,5
20,3
15,3
24
* Вся информация носит исключительно информативный характер. Гайка DIN 928 Производитель и поставщики Мумбаи, Индия
Квадратная приварная гайка DIN928 — чертеж изделия — d1 = диам., m + h = общая высота, e = WAC, s = WAF
Все размеры в миллиметрах (мм)
d 1
e min.
h ± 0,1
м h24
s h24
Толщина листа
Испытательная нагрузка Н
мин.
макс.
M4
9
0,6
3,5
7
0,75
3
6800
M5
12
0.8
4,2
9
0,88
3,5
11000
M6
13
0,8
5
10
0,88
4
15500
M8
18
1
6,5
14
1
4,5
28300
M10
22
1,2
8
17
1.25
5
44800
M12
25
1,4
9,5
19
1,5
5
65300
* Вся информация носит исключительно информативный характер
DIN 986 Технические характеристики гайки / Размеры, таблица веса, спецификации материалов и допуски / Производитель и поставщики гайки DIN 986 Мумбаи, Индия
Самоконтрящиеся колпачковые гайки DIN986 с нейлоновой вставкой — чертеж продукта — d1 = ID, h = общая высота, m = глубина резьбы, s = waf, e = wac
Все размеры в миллиметрах (мм)
d 1
e min.
с
м
ч
M4
7,66
7
2,9
9,6
M5
8,79
8
4,4
10,5
M6
11,05
10
4,9
12
M8
14,38
13
6,44
14
M10
18.9
16
8,04
18,1
M12
21,1
18
10,37
22,5
M16
26,75
24
14,1
27,5
M20
30
16,9
35
* Вся информация носит исключительно информативный характер
Технические характеристики гайки рым-болта DIN 582 / размеры, диаграмма веса, спецификации материалов и допуски / Гайка подъемной проушины DIN 582 Производитель и поставщики Мумбаи, Индия
Спецификации DIN 582
Все размеры в миллиметрах (мм)
d 1
d 2
d 3
d 4
h
k
M6
28
16
17
36
943 65
M8
36
20
20
36
8
M10
45
25
25
45
10
M12
54
30
30
53
12
M14
54
30
30
53
12
M16
63
35
35
62
14
M20
72
40
40
71
16
M24
90
50
50
90
20
M27
90
50
50
90
20
M30
108
65 90 070
60
109
24
M36
126
75
70
128
28
M42
144
85
80
147
32
M48
166
100
90
168
38
M56
184
110
100
187
42
M64
206
120
110
208
48
Максимальные нагрузки на поднятую деталь в кг
Направление тяги
Диаметр резьбы
Для одной гайки
Для двух гаек ( Вытягивание под углом 45 градусов)
90 067 M8
140
95
M10
230
170
M12
340
240
M16
700
500
M20
1200
830
M24
1800
1270
M30
3600
2600
M36
5100
3700
M42
7000
5000
M48
8600
6100
M56
11500
8300
M64
16000
11000
* Вся информация носит исключительно информативный характер. Таблица веса, спецификации материалов и допуски / Производитель и поставщики барашковых гаек DIN 315 Мумбаи, Индия / Африка, американский тип, DIN 315a, нержавеющая сталь, стандарт, A4, Am, A2, форма A, Dwg, форма D, En 315, Din 315 Inox, Din 315 Iso, Din 315 M12, Норма
Спецификации DIN 315
Все размеры в миллиметрах (мм)
d 1
d 2
e
g
h
M4
6
18
1.7
8,5
M5
8
24
2,3
11
M6
10
30
2,7
15
M8
13
36
3,6
18
M10
17
48
4,6
23
M12
20
62
5.6
31
M16
26
70
6.5
35
M20
32
86
7
44
M24
41
106
8,6
53,5
* Вся информация носит исключительно информативный характер.
Вес для гайки DIN 471 / Технические характеристики / Размеры, диаграмма веса и спецификации материалов и допуски / Гайка DIN 471 Производитель и поставщики Мумбаи, Индия
Вес по DIN 471
Масса в кг.за 1000 шт. если не указано иное. Все веса являются приблизительными.
Диаметр
Вес
3
0,017
4
0,022
5
0,066
6
0,084
7
0,121
8
0,158
9
0,30
10
0.34
11
0,41
12
0,50
13
0,53
14
0,64
15
0,67
16
0,70
17
0,82
18
1,11
19
1,22
20
1,30
21
1.42
22
1,50
24
1,77
25
1,90
26
1,96
28
2,92
29
3,20
30
3,31
32
3,54
34
3,80
35
4,00
36
5.00
38
5,62
40
6,03
42
6,50
45
7,50
48
7,90
50
10,2
52
11,1
55
11,4
56
11,8
58
12.6
60
12,9
62
14,3
63
15,9
65
18,20
68
21,80
70
22,00
72
22,50
75
24.60
78
26,20
80
27.30
82
31,20
85
36,40
88
41,20
90
44,50
95
49,00
100
53,70
105
80
110
82
115
84
120
86
125
90
130
100
135
104
140
110
145
115
150
120
155
135
160
150
165
160
170
170
175
180
180
190
185
200
190
210
195
220
200
230
210
248
220
265
230
290
240
310
250
335
260
355
270
375
280
398
290
418
300
440
* Вся информация носит исключительно информативный характер. Таблица веса, спецификации материалов и допуски / DIN 9 34 Болт-гайка Производитель и поставщики Мумбаи, Индия
Спецификации DIN 934
Все размеры в миллиметрах (мм)
d 1
s
e
m
M1
2.5
2,72
0,8
M1.2
3
3,29
1
M1.4
3
3,29
1,2
M1,6
3,2
3,48
1,3
M1,7
3,5
3,82
1,4
M2
4
4,32
1,6
M2,3
4.5
4,95
1,8
M2,5
5
5,45
2
M2,6
5
5,51
2
M3
5,5
6,01
2,4
M3,5
6
6,01
2,8
M4
7
7,66
3,2
M5
8
8.76
4
M6
10
11,05
5
M7
11
12,12
5,5
M8
13
14,38
6,5
M10
17
18,9
8
M12
19
21,1
10
M14
22
24.49
11
M16
24
26,75
13
M18
27
29,56
15
M20
30
32,95
16
M22
32
35,03
18
M24
36
39,55
19
M27
41
45.2
22
M30
46
50,85
24
M33
50
55,37
26
M36
55
60,79
29
M39
60
66,44
31
M42
65
71,3
34
M45
70
76.95
36
M48
75
82,6
38
M52
80
88,25
42
M56
85
95,07
45
M60
90
100,72
48
M64
95
106,37
51
M68
100
112.02
54
M72
105
117,67
58
M76
110
123,32
61
M80
115
128,97
64
M85
120
133,11
68
M90
130
145,77
72
M95
135
151.42
76
M100
145
162,72
80
M105
150
16837
84
M110
155
174.02
88
M115
165
185,32
92
M120
170
190,97
96
M125
180
202.27
100
M130
185
207,75
104
M135
190
213,40
108
M140
200
224,70
112
M145
210
236
116
M150
210
236
120
* Вся информация носит исключительно информативный характер. Допуски / гайка DIN 935 Производитель и поставщики Мумбаи, Индия
Технические характеристики DIN 935
Все размеры в миллиметрах (мм)
d 1
s макс.
e
м макс.
Вт макс.
н мин.
M4
7
7,74
5
3,2
1,2
M5
8
8,87
6
4
1,4
M6
10
11,05
7,5
5
2
M8
13
14,38
9.5
6,5
2,5
M10
17
18,9
12
8
2,8
M12
19
21,1
15
10
3,5
M14
22
24,49
16
11
3,5
M16
24
26,75
19
13
4.5
M18
27
29,56
21
15
4,5
M20
30
32,95
22
16
4,5
M22
32
35,03
26
18
5,5
M24
36
39,55
27
19
5,5
M27
41
45.2
30
22
5,5
M30
46
50,85
33
24
7
M33
50
55,37
35
26
7
M36
55
60,79
38
29
7
M39
60
66,44
40
31
7
M42
65
71.3
46
34
9
M45
70
78,26
48
36
9
M48
75
82,6
50
38
9
M52
80
88,25
54
42
9
M56
85
95.07
57
45
9
M60
90
100.72
63
48
11
M64
95
106,37
66
51
11
M68
100
112.02
69
54
11
M72
105
117,67
73
58
11
M76
110
123,32
76
61
11
M80
115
128.97
79
64
11
M85
120
134,62
88
68
14
M90
130
145,77
92
72
14
M95
135
151,42
96
76
M100
145
162,72
100
80
14
* Вся информация носит исключительно информативный характер
Шестигранная гайка DIN 980, стопорная гайка DIN 980 / Технические характеристики гайки DIN 980 / Размеры, таблица веса и характеристики материалов и допуски / Гайки DIN 980 и самоконтрящиеся гайки DIN 980 V Производитель Stover Nut Din 980 Таблица веса и стопорная гайка Din 980 V Спецификации материалов и допуски
Спецификации DIN 980
Все размеры в миллиметрах (мм)
d 1
s
e min
d 2
h max
M4
7
7.66
4,2
M5
8
8,79
5,1
M6
10
11,05
6
M8
13
14,38
84365 900
M10
17
18,9
10
M12
19
21,1
12
M14
22
24.49
14
M16
24
26,75
16
M18
27
29,56
23
18
M20
30
32.95
900 27,5
20
M22
32
35,03
29,5
22
M24
36
39.55
31
24
M27
41
45,02
M30
46
50,85
M33
50
55,37
M36
55
60,79
* Вся информация носит исключительно информативный характер
Стопорные гайки, класс 8/10 * Цельнометаллическая форма «V» — N025 — 980-8 Оцинкованная / N026 — 980-10 Оцинкованный DIN 980 — ISO 7042 / ANSI B18.16,3M
Грубая резьба
Класс 8
Класс 10
d
s
e
h
d2
Pkg.
Номер для заказа
Уп.
Номер заказа
M4
7
.66
4,2
—
100
N025-004-0000
M5
8
8,79
5,1
—
100
N025-005-0000
M6
10
11,05
6
—
100
N025-006-0000
100
N026-006-0000
M8
13
14.38
8
—
100
N025-008-0000
100
N026-008-0000
M10
17
18,9
10
—
100
N025 -010-0000
100
N026-010-0000
M12
19
21,1
12
—
100
N025-012-0000
100
N026-012- 0000
M14
22
24.49
14
—
100
N025-014-0000
100
N026-014-0000
M16
24
26,75
16
—
100
N025 -016-0000
100
N026-016-0000
M18
27
29,56
18
23
50
N025-018-0000
50
N026-018- 0000
M20
30
32.95
20
27,5
50
N025-020-0000
50
N026-020-0000
M22
32
35,03
22
29,5
50
N025 -022-0000
50
N026-022-0000
M24
36
39,55
24
31
50
N025-024-0000
50
N026-024- 0000
M30
46
50.85
30
—
25
N025-030-0000
25
N026-030-0000
M36
55
60,79
36
—
10
N025 -036-0000
* Может быть в стиле вулкана или воротника. Свяжитесь с нами, если вам нужен особый стиль.
Преобладающий крутящий момент Шестигранные стопорные гайки A2 Нержавеющая сталь Аналогично DIN 934 * Цельнометаллическая форма (тип VM) N125 — 980-A2 DIN 980 — ISO 7042
d1
s
e
Уп.
Номер заказа
M3
5,5
6,01
100
N125-003-0000
M4
7
7,66
10067 N125-004-0000
M5
8
8,79
100
N125-005-0000
M6
10
11,05
100
N125-006-0000
M8
13
14.38
100
N125-008-0000
M10
17
18.9
100
N125-010-0000
M12
19
21,1
100
N125- 012-0000
M16
24
26,75
100
N125-016-0000
Вес для гайки Din 439 / Технические характеристики / Размеры, Таблица веса и спецификации материалов и допуски / Гайка Din 439 Производитель и поставщики Мумбаи, Индия / Шестигранная гайка, B-гайка, шестигранная тонкая гайка, стопорная гайка с половиной гайки, размеры стопорной гайки, тонкая гайка
Вес для DIN 439
Вес в кг.за 1000 шт. если не указано иное. Все веса являются приблизительными.
Размер
Вес
M1,6
0,06
M1,8
0,08
M2
0,11
M2,5
0,22
M3
0,29
M3,5
0,37
M4
0,57
M5
0.83
M6
1.60
M8
3.20
M10
7.20
M12
10.4
M14
15.9
M16
M18
29,6
M20
40,2
M22
48,3
M24
69.5
M27
101
M30
139
M33
183
M36
244
M39
316
M42
403
M45
500
M48
617
M52
755
* Вся информация носит исключительно информативный характер
Технические характеристики гайки DIN 929 / Размеры, таблица веса, характеристики материалов и допуски / Гайка DIN 929 Производитель и поставщики Mumbai
DIN 929 Технические характеристики
Все размеры в миллиметрах (мм)
d 1
d 2 h23
d 3 d11
h2
h3
h h24
s
Толщина листа
Испытательная нагрузка Н
мин.
макс.
M3
4,5
4,5
0,55
0-0,1
0,25
0-0,1
3
7,5
0,63
2,6
3800
M4
6
6
0,65
0,35
3,5
9
0,75
3
6800
M5
7
7
0.7
0,4
4
10
0,88
3,5
11000
M6
8
8
0,75
0-0,15
0,4
5
11
0,88
4
15500
M8
10,5
10,5
0,9
0,5
0-0,15
6,5
14
1
4.5
28300
M10
12,5
12,5
1,15
0-0,2
0,65
8
17
1,25
5
44800
M12
14,8
14,8
1,4
0,8
0-0,2
10
19
1,5
5
65300
M14
16.8
16,8
1,8
1
11
22
2
6
89700
M16
18,8
18,8
1,8
1
13
24
2
6
123000
* Вся информация носит исключительно информативный характер.
Характеристики гайки DIN 439 / размеры, диаграмма веса и характеристики материалов и допуски / Гайка DIN 439 Производитель и поставщики Мумбаи, Индия, гайка шестигранная, гайка пробка , B Гайка, Тонкая шестигранная гайка, Полугайка, Контргайка Размеры
Спецификации DIN 439
DIN439 Шестигранная контргайка — чертеж продукта — d1 = DIA, m = Толщина, s = WAF, e = WAC
Все размеры в миллиметрах (мм)
d 1
s
e
m
M2
4
4.32
1,2
M3
5,5
6,01
1,8
M4
7
7,66
2,2
M5
8
8,79
2,7
M6
10
11,05
3,2
M8
13
14,38
4
M10
17
18.9
5
M12
19
21,1
6
M14
22
24,49
7
M16
24
26,75
8
M18
27
29,56
9
M20
30
32,95
10
M22
32
35.03
11
M24
36
39,55
12
M27
41
45,2
13,5
M30
46
50,85
15
M33
50
55,37
16,5
M36
55
60,79
18
* Вся информация носит исключительно информативный характер. Допуски / DIN 982 Производитель и поставщики гайки Мумбаи, Индия
DIN982 Стопорная гайка с нейлоновой вставкой (высокая) — Чертеж продукта — d1 = ID, h = общая высота, m = глубина резьбы, s = waf, e = wac
Все размеры в миллиметрах (мм)
d 1
s
e
m min
h
M5
8
8.79
3,52
6,3
M6
10
11,05
3,92
8
M8
13
14,38
5,15
9,5
M10
17
18,90
6,43
11,5
M12
19
21,1
8,3
14
M14
22
24.49
9,68
16
M16
24
26,75
11,28
18
M20
30
32,95
13,52
22
M70
36
39,55
16,16
28
* Вся информация носит исключительно информативный характер.
Характеристики гайки DIN 985 / размеры, диаграмма веса, спецификации материалов и допуски / гайка DIN 985 Производитель и поставщики Мумбаи, Индия
Спецификации DIN 985
Все размеры в миллиметрах (мм)
d 1
e мин.
ч макс.
м
с
M2
4,91
2,5
1,6
4,5
M2,5
5,51
3,8
2
5
M2,6
5,51
3,8
2
5
M3
6,01
4
2,4
5,5
M3,5
6.64
4,5
2,6
6
M4
7,66
5
2,9
7
M5
8,79
5
3,2
8
M6
11,05
6
4
10
M7
12,12
7,5
4,7
11
M8
14.38
8
5,5
13
M10
18,9
10
6,5
16
M12
21,1
12
8
18
M14
24,49
14
9,5
21
M16
26,75
16
10,5
24
M18
29.56
18,5
13
27
M20
32,95
20
14
30
M22
35,03
22
15
34
M24
39,55
24
15
36
M27
45,2
27
17
41
M30
50.85
30
19
46
M33
55,37
33
22
50
M36
60,79
36
25
55
M39
66,44
39
27
60
M42
72,09
42
29
65
M45
76.95
45
32
70
M48
82,6
48
36
75
* Вся информация носит исключительно информативный характер
Технические характеристики гайки DIN 6915 / Гайка DIN 6915 Производитель и Поставщики Мумбаи, Индия Размеры гайки 6915, диаграмма веса конструктивной гайки 6915 и размеры гайки 6915, вес гайки 6915, тяжелая шестигранная гайка 6915, шестигранная гайка 6915, шестигранная гайка 6915, гайки 6915 Характеристики материалов и допуски
Спецификации DIN 6915
Все измерения в миллиметрах (мм)
d 1
s
e
m
M12
22
23.91
10
M16
27
29,56
13
M20
32
35,03
16
M22
36
39,55
18
M24
41
45,2
19
M27
46
50,85
22
M30
50
55.37
24
M36
60
66,44
29
* Вся информация носит исключительно информативный характер
Технические характеристики гайки DIN 6923 / Гайка и шестигранный фланец DIN 6923 Производитель и поставщики Мумбаи, Индия 6923 Фланец Размеры гайки 6923 Таблица веса гайки с шестигранным фланцем и спецификации материалов и допусков
Спецификации DIN 6923
Гайка с шестигранной головкой DIN6923 — Чертеж изделия — d = внутренний диаметр, d1 = диаметр фланца., m = толщина, s = waf, e = wac
Все размеры в миллиметрах (мм)
d
d 1
s
m
M3
8
5,5
3,7
M4
10
7
4,5
M5
11,8
8
5
M6
14,2
10
6
М8
17.9
13
8
M10
21,8
15
10
M12
26
18
12
M14
29,9
21
14
M16
34,5
24
16
M20
42,8
30
20
* Вся информация носит исключительно информативный характер
Характеристики гайки DIN 936 / Характеристики гайки DIN 936 / Производитель и поставщики гайки DIN 936 Мумбаи, Индия Размеры гайки DIN 936, таблица веса гайки DIN 936 и характеристики материала гайки DIN 936 и допуски
Спецификации DIN 936
Все размеры в миллиметрах (мм)
d 1
с
e
м
M8
13
14.38
5
M10
17
18,9
6
M12
19
21,1
7
M14
22
24,49
8
M16
24
26,75
8
M18
27
29,56
9
M20
30
32.95
9
M22
32
35,03
10
M24
36
39,55
10
M27
41
45,2
12
M30
46
50,85
12
M33
50
55,8
14
M36
55
61.31
14
M39
60
66,96
16
M42
65
72,61
16
M45
70
78,26
18
M48
75
83,91
18
M52
80
89,56
20
* Вся информация носит исключительно информативный характер
Технические характеристики гайки DIN 917 / Гайка DIN 917 Производитель и поставщики Мумбаи, Индия Размеры гайки 917, таблица веса гайки 917, характеристики материалов и допуски
Спецификации DIN 917
Гайки с шестигранной головкой DIN917 — Чертеж продукта — d1 = ID, h = общая высота, s = WAF, e = WAC
Все размеры в миллиметрах (мм) с
d 1
e мин.
ч
с
т мин.
т макс.
x макс.
M3
6,08
5
5,5
3
3,4
0,75
M4
7,66
5,5
7
4,16
4,64
1,05
M5
8,79
7
8
4,96
5,44
1.2
M6
11,05
9
10
6,71
7,29
1,5
M8
14,38
12
13
9,21
9,79
1,87
M10
18,9
14
16
10,65
11,35
2,25
M12
21,1
16
18
13.15
13.85
M16
26.75
20
24
16.65
17.35
M2032.
020.5821.42
M2439.52453036 Вся информация 923.5000 информативный
Технические характеристики гаек DIN 1587 / Гайки DIN 1587 Производитель и поставщики Мумбаи, Индия Размеры гаек 1587, Таблица веса купольных гаек 1587 и Колпачковые гайки 1587, Купольные гайки 1587, Характеристики материалов и допусков колпачковых гаек 1587
Технические характеристики DIN 1587
DIN1587 Шестигранная гайка желудя (куполообразная гайка) — Чертеж изделия — h = высота, d1 = ID, s = waf, e = wac
Все размеры в миллиметрах (мм)
d 1
h
с
e
M3
6
5.5
6,08
M4
8
7
7,66
M5
10
8
8,79
M6
12
10
11,05
M8
15
13
14,38
M10
18
17
18,9
M12
22
19
21.1
M14
25
22
24,49
M16
28
24
26,75
M18
32
27
30,14
M20
34
30
33,53
M22
39
32
35,72
M24
42
36
39.98
* Вся информация носит исключительно информативный характер.
Технические характеристики гаек DIN 557 / Производитель и поставщики гаек DIN 557 Мумбаи, Индия Размеры гаек 557, таблица веса квадратной гайки 557 и характеристики материалов и допусков приварных гаек 557
Технические характеристики DIN 557
Все размеры в миллиметрах (мм)
d 1
s
e
m
M5
8
11.3
4
M6
10
14,1
5
M8
13
18,4
6,5
M10
16
22,6
8
M12
18
25,4
10
M16
24
33,9
13
* Вся информация носит исключительно информативный характер
Технические характеристики гайки DIN 937 / Гайка DIN 937 Производитель и поставщики Мумбаи, Индия Размеры гайки DIN 937, таблица веса гайки 937 и характеристики материала гайки 937 и допуски
Спецификации DIN 937
Все размеры в миллиметрах (мм)
d
s
e
m
m 1
M6
10
11.05
6
3,5
M7
11
12,12
7
4
M8
13
14,38
8
4,5
M10
17
18,9
9
5
M12
19
20,1
10
6
M14
22
24.49
11
7
M16
24
26,75
12
7
M18
27
29,56
13
8
M20
30
32,95
13
8
M22
32
35,05
15
9
M24
36
39.55
15
9
M27
41
45,2
17
11
M30
46
50,85
18
11
M33
50
55,37
20
13
M36
55
60,79
20
13
M39
60
66.96
22
13
M42
65
72,61
23
14
M45
70
78,26
25
16
M48
75
83,91
25
16
M52
80
89,56
27
18
* Вся информация носит исключительно информативный характер
Вес для гаек Din 1587 / гаек Din 1587 Производитель и поставщики Мумбаи, Индия Размеры купольной гайки Din 1587, таблица веса гаек 1587 и материалы колпачковой гайки 1587 Технические характеристики и допуски
Вес для DIN 1587
Вес в кг.за 1000 шт. если не указано иное. Все веса являются приблизительными.
Размер
Вес
M6
4,66
M8
11
M10
20,1
M12
28,3
M14
57
M16
54,3
M18
95
M20
104
M22
129
M24
216
* Вся информация носит исключительно информативный характер
Вес для гаек Din 936 / гаек Din 936 Производитель и поставщики Мумбаи, Индия Размеры стопорной гайки 936, таблица веса 936 гаек и 936 гайки Спецификация материалов и допуски
Весы для DIN 936 — стопорная гайка DIN 936 / шестигранная гайка DIN 936 / Din 936 Тормозная гайка
Масса в кг.за 1000 шт. если не указано иное. Все веса являются приблизительными.
Размер
Вес
M8
4,0
M10
8,6
M12
12,1
M14
18,2
M16
20,1
M18
29,6
M20
36,3
M22
43.8
M24
58
M27
90
M30
110
M33
155
M36
190
M39
260
M42
307
* Вся информация носит исключительно информативный характер
Технические характеристики гайки DIN 6927 / Изготовитель и поставщики гайки DIN 6927 Мумбаи, Индия Размеры гайки 6927, таблица веса гайки фланца 6927 и спецификация материала гайки из нержавеющей стали 6927 И допуски
Спецификации DIN 6927
DIN6927 Гайка фланца шестигранная — Чертеж продукта — d1 = ID, d2 = OD, h = общая высота, м = высота шестигранника
Все размеры в миллиметрах (мм)
d 1
d 2 max
h max.
м
с
M6
14,2
7,3
5,7
10
M8
17,9
9,4
7,6
13
M10
21,8
11,4
9,6
15
M12
26
13,8
11,6
18
M16
34.5
18,3
15,3
24
M20
42,8
22,4
18,9
30
* Вся информация носит исключительно информативный характер
Вес для гайки DIN 6915 / гайки DIN 6915 Производитель & Поставщики Мумбаи, Индия Размеры тяжелой шестигранной гайки 6915, таблица веса шестигранной гайки 6915, спецификации материалов и допуски
Вес для DIN 6915
Вес в кг.за 1000 шт. если не указано иное. Все веса являются приблизительными.
Размер
Вес
M12
23,3
M16
44,8
M20
73,9
M22
104
M70
155
M27
224
M30
300
M36
515
* Вся информация носит исключительно информативный характер
Спецификации гайки DIN 555 / Гайка 555 Производитель и поставщики Мумбаи, Индия / Размеры гайки 555, таблица веса шестигранной гайки 555 и характеристики материала гайки 555 и допуски
Спецификации DIN 555
Шестигранная гайка DIN 555 — чертеж продукта — d1 = ID, m = толщина, S = WAF, e = WAC
Все размеры в миллиметрах (мм)
d 1
s
e 9006 0
м
M5
8
8.63
4
M6
10
10,89
5
M8
13
14,2
6,5
M10
17
18,72
8
M12
19
20,88
10
M14
22
24,49
11
M16
24
26.17
13
M18
27
29,56
15
M20
30
32,95
16
M22
32
35,03
18
M24
36
39,55
19
M27
41
45,2
22
M30
46
50.85
24
M33
50
55,37
26
M36
55
60,79
29
M39
60
66,44
31
M42
65
71,3
34
M45
70
76,95
36
M48
75
82.06
38
M52
80
88,25
42
M56
85
93,56
45
M60
90
99,23
48
M64
95
104,86
51
* Вся информация носит исключительно информативный характер
din 555 — Гайки шестигранные, производственный класс C Соответствующие нормы: DIN 555; ISO 4034; CSN 21601; PN 82144; EU 24034
Таблица по DIN 555:
размеры в мм
Условные обозначения: s — размер шестигранника e — диаметр описанной окружности (не менее) м — высота гайки d — номинальный диаметр резьбы
Размеры DIN 193, диаграмма веса DIN 193 и спецификации материалов и допуски DIN 193 / En 193 — Спецификации DIN 193 — Гайка фланца шестигранная DIN193 с ребристым фланцем
DIN 193 Технические характеристики
Din 193: Мы — крепежные изделия лучшего качества. Хорошо зарекомендовавшая себя фирма предлагает Industires по лучшей цене для различных применений.
Все размеры в миллиметрах (мм)
d
d1
s
м
M5
11,2
8
4,3
M6
14,2
10
5,5
M8
18,2
13
7
M10
21
15
8,5
M12
24
17
10
M16
31
22
14
* Вся информация носит исключительно информативный характер
Размеры гаек DIN 196, таблица веса гаек DIN 196, спецификации материалов и допуски / гайки DIN 196 Производитель и поставщики Мумбаи, Индия
196-1, 196-3, 196-2, Din 196-6, 196-10, En 196 T1, En 196-1, En 196, En 196-2, En 196-3, En 196-6, En 196-10, En Iso 196, 2250 Тип 196, Tur 196
DIN 196 Технические характеристики
Все размеры в миллиметрах (мм)
d
d 1
s
m
М5
11.2
8
4,3
M6
14,25
10
5,5
M8
18,25
13
7
M10
21
15
7,9
M12
24
17
8,7
M16
31
22
11,5
* Вся информация носит исключительно информативный характер
Размеры гайки DIN 431, таблица веса гаек DIN 431 & Характеристики материалов и допуски / Гайки DIN 431, производители и поставщики Мумбаи, Индия
Гайки DIN 431, стандарт DIN 431, трубная гайка DIN 431, DIN 431 G2, 431 B, 431 3/8, 431b A4, 431 A, 431 Form B, эквивалент Aisi 431 Din, Din 431 Iso, 431 M10, Norma 431
DIN 431 Технические характеристики
Все размеры в миллиметрах (мм)
d 1
s
e
m мин.
G 1/8
19
20,88
6
G 1/4
22
23,91
6
G 3/8
27
29,56
7
G 1/2
32
35,03
8
G 5/8
32
35,04
8
G 3/4
36
39.55
9
G 1
46
50,85
10
G 1-1 / 8
50
55,37
10
G 1-1 / 4
55
60,79
11
G 1-1 / 2
60
66,44
12
G 1-3 / 4
70
76,93
13
G 2
75
82.80
13
* Вся информация носит исключительно информативный характер.
Размеры гайки с накаткой по DIN 466, таблица веса гаек с накаткой 466, спецификации материалов и допуски / гайки с накаткой по стандарту DIN 466 Производитель и поставщики Мумбаи, Индия
DIN 466 Технические характеристики
Все размеры в миллиметрах (мм)
d 1
d 3
d 2 макс.
ч макс.
k макс.
M3
12
6
7,5
2,5
M4
16
8
9,5
3,5
M5
20
10
11,5
4
M6
24
12
15
5
M8
30
16
18
6
M10
36
20
23
8
* Вся информация носит исключительно информативный характер.
Размеры плоских гаек с накаткой по DIN 467, Таблица веса гаек с плоской накаткой по DIN 467 и Технические характеристики материалов и допуски для гаек с плоской накаткой DIN 467 / Гайки с плоской накаткой 467 Производитель и поставщики Мумбаи, Индия
DIN 467 Технические характеристики
Все размеры в миллиметрах (мм)
d 1
d 3
d 2 макс.
ч макс.
k макс
M3
12
6
3
2,5
M4
16
8
4
3,5
M5
20
10
5
4
M6
24
12
6
5
M8
30
16
8
6
M10
36
20
10
8
* Вся информация носит исключительно информативный характер.
Размеры гайки DIN 562, A2 Таблица веса квадратных гаек DIN 562 и DIN 562 — Технические характеристики материалов и допуски для тонких квадратных гаек / Гайки 562 и 562 — Тонкие квадратные гайки Поставщики орехов-производителей Мумбаи, Индия
DIN 562 Технические характеристики
Все размеры в миллиметрах (мм)
d 1
s
e
m
M3
5.5
7
1,8
M4
7
8,9
2,2
M5
8
10,2
2,7
M6
10
12,7
3,2
M8
13
16,5
4
M10
17
21,5
5
* Вся информация строго информативна
Размер
прочность
Норма
Отделка
Упаковка
M2
DIN 562
BZP
200
M2
DIN 562
A2
500
M2,5
9
DIN 562
BZP
200
M2,5
DIN 562
A2
500
M3
4
DIN 562
BZP
200
M3
DIN 562
A2
500
M3
DIN 562
A4
500
M3,5
4
DIN 562
BZP
200
M4
4
DIN 562
BZP
1000
M4
DIN 562
A2
500
DIN 562 — Квадратные тонкие гайки Соответствующие нормы: PN 82151; UNI 5596
Условные обозначения: d1 — номинальный диаметр резьбы e — диаметр описанной окружности (не менее) м — высота гайки s — размер квадрата
Размеры круглой гайки DIN 1804, таблица веса стопорной гайки 1804 и гайка гаечного ключа 1804 Спецификация материалов и допуски / гайки DIN 1804 Производитель и поставщики Мумбаи, Индия
DIN 1804 Технические характеристики
Все размеры в миллиметрах (мм)
d 1
h
d 2
n
M8 x 1
5
20
4
M10 x 1
6
25
5
M12 x 1.5
6
28
5
M14 x 1,5
7
30
5
M16 x 1,5
7
32
5
M18 x 1,5
8
34
6
M20 x 1,5
8
36
6
M22 x 1,5
9
40
6
M24 x 1.5
9
42
6
M26 x 1,5
10
45
7
M28 x 1,5
10
50
7
M30 x 1,5
10
50
7
M32 x 1,5
11
52
7
M35 x 1,5
11
55
7
M38 x 1.5
11
58
8
M40 x 1,5
12
62
8
M42 x 1,5
12
62
8
M45 x 1,5
12
68
8
M48 x 1,5
13
75
8
M50 x 1,5
13
75
8
M52 x 1.5
13
80
10
M55 x 1,5
13
80
10
M58 x 1,5
13
90
10
M60 x 1,5
13
90
10
M62 x 1,5
14
95
10
M65 x 1,5
14
95
10
M68 x 1.5
14
100
10
M70 x 1,5
14
100
10
M72 x 1,5
14
110
10
M75 x 1,5
14
110
10
* Вся информация носит исключительно информативный характер
Крепежные детали Допуски резьбы для винтов и гаек Размеры, таблица веса и спецификации материалов и допуски / Крепежные детали Допуски резьбы для винтов и гаек / крепежных деталей Допуски резьбы для Винты и гайки
Допуски резьбы для винтов и гаек
Для винтов и гаек
Пределы размеров резьбы болтов и гаек
Кат.: ISO 965 / 1-1980, ISO 965 / 2-1980
ОБОЗНАЧЕНИЕ СЕРЬЕЗНОСТИ ШИРОКОЙ И МЕЛКОЙ РЕЗЬБЫ
БОЛТОВАЯ РЕЗЬБА 6 ч для размеров до M 1, 4
6 г для размеров M 1, 6 и больше
ГАЙКА РЕЗЬБА 5 H для размеров до M 1, 4
6 H для размеров M 1, 6 и больше
Примечание. Допуски относятся к резьбе до покрытия. После нанесения покрытия фактический профиль резьбы не должен выходить за пределы максимального допуска H или h. Допускается тонкое (гальваническое) покрытие.
Пределы для метрической (стандартной) крупной резьбы в соответствии с ISO 965
Размер резьбы в мм
Длина зацепления
Главный диаметр (d)
Диаметр шага (d2)
от
до
макс.
мин.
макс.
мин.
M1
0,6
1,7
1,000
0,933
0,838
0,785
M1.2
0,6
1,7
1,200
1,133
0,938
0,885
M1.4
0, 7
2
1,400
1,325
1,205
1,149
M1,6
0, 8
2, 6
1,581
1,496
1,354
1,291
M1,8
0, 8
2, 6
1,781
1,696
1,554
1,491
M2
1
3
1,981
1,886
1,721
1,654
M2.5
1, 3
3, 8
2,480
2380
1888
1817
M3
1, 5
4, 5
2,980
2,874
2,655
2,580
M3,5
1, 7
5
3,479
3,354
3,089
3,004`
M4
2
6
3,978
3,838
3,523
3,433
M5
2, 5
7, 5
4,976
4,826
4,456
4,361
M6
3
9
5,974
5,794
5,374 5,212
M7
3
3
6,974
6,794
6,324
6212 9007 0
M8
4
12
7,972
7,760
7,160
7,042
M10
5
15
9,968
9,732
8,994
8,862
8,994
8,862
M12
6
18
11,966
11,701
10,829
10,679
M14
8
24
13,962
13,682
12,663
12,503
M
24
15,962
15,682
14,663
14,503
M18
10
30
17,958
17,623
16,334
16,164
M70
10,164
M70
19,958
19,623
90 067 18,334
18,164
M22
10
30
21,958
21,623
20,334
20,164
M24
12
36
23,952
23,577
22,552
23,577
21,803
M27
12
36
26,952
26,577
25,003
24,803
M30
15
45
29,947
29,522
27,674
27,674
M33
15
45
32,947
32,522
30,674
30,462
M36
18
53
35,940
35,465
33,342
33,118
18
53 90 070
38,940
38,465
36,342
36,118
Пределы для метрической мелкой резьбы в соответствии с ISO 965
Размер резьбы в мм
Длина зацепления резьбы
ГЛАВНЫЙ ДИАМЕТР ДИАМЕТРА
свыше
до включительно
макс.
мин.
макс.
мин.
M8x1
3
9
7,974
7,794
7,324
7212
M10x1,25
4
12
9,972
9,760
9,160
M12x1,25
4, 5
13
11,972
11760
11,160
11,028
M14x1.5
5, 6
16
13,968
13732
12,994
12,854
M16x1,5
5, 6
16
15,968
15,732
14,994
14,854
900
M18x1,5
5, 6
16
17,968
17,762
16,994
16,854
M20x1,5
5, 6
16
19,968
19732
18,994
18,854
M22x1.5
5, 6
16
21,968
21,732
20,994
20,854
M24x2
8, 5
25
23,962
23,682
22,663
22,493
M27x2
8, 5
25
26,962
26,682
25,663
25,493
M30x2
8, 5
25
29,962
29,682
28,663
28,49356
M33x2
8, 5
25
32,962
32,682
31,663
31,493
M36x3
12
36
35,952
35,577
34,003
33,803
M
12
36
38,952
38,577
37 003
36 803
* Вся информация носит исключительно информативный характер.
Вес для сварных гаек DIN 929, размеры сварных гаек DIN 929 и спецификации материалов и допусков сварных гаек DIN 929 / Производитель и поставщики сварных гаек DIN 929 Мумбаи, Индия
Масса по DIN 929
Масса в кг.за 1000 шт. если не указано иное. Все веса являются приблизительными.
Размер
Вес
M3
0,78
M4
1,13
M5
1,73
M6
2,50
4
M7
M8
5,27
M10
9,58
M12
13.70
M14
21,30
M16
28,50
* Вся информация носит исключительно информативный характер. Допуски / 985 производителей и поставщиков орехов Мумбаи, Индия
Масса для DIN 985
Масса в кг. за 1000 шт. если не указано иное. Все веса являются приблизительными.
Размер
Вес
M3
0,5
M4
1,0
M5
1,4
M6
2,4
M7
3,0
M8
5,1
M10
10,6
M12
17,2
M14
26
M16
34
M18
45
M20
65
M22
75
M24
100
M27
162
M30
212
M33
317
M33
415
M39
499
M42
628
M45
771
M48
998
* Вся информация строго информативная
Если вы не видите то, что ищете, просто позвоните одному из наших сотрудников по телефону + 91-22-6659 5285 или отправьте нам запрос по электронной почте @ raajsagarsteels.com. Ни один запрос не может быть слишком большим или слишком маленьким, мы специализируемся на поиске товаров, которые трудно найти. Если вы действительно видите то, что ищете, мы будем рады помочь вам и дать вам предложение сегодня!
Стандартные метрические гайки с шестигранной головкой в соответствии с ANSI.4 / ASME B18.2 .1M и B18.2.4.2M | Инженеры Edge
Связанные ресурсы: оборудование
Стандартные метрические шестигранные гайки согласно ANSI / ASME B18.2.4.1M и B18.2.4.2M
Метрические технические данные по аппаратному обеспечению ISO дюймов Технические данные по аппаратному обеспечению ANSI Конструкция, формула и расчеты крепежных деталей и винтов / болтов
Ширина метрических гаек
Ширина по плоскости гайки — это расстояние, измеренное перпендикулярно оси гайки, в целом между двумя противоположными сторонами гайки в соответствии с примечаниями в соответствующих таблицах размеров. Для шестигранных гаек, изготовленных из прутка, номинальный размер прутка должен быть наиболее близким к указанной базовой ширине в плоскости гайки.Для гаек из цветных металлов, фрезерованных из прутка, указанные в таблице максимальные (базовые) размеры плоских поверхностей могут быть превышены, чтобы соответствовать коммерческим допускам на материал пруткового проката или тянутого проката.
Метрическая толщина гайки
Толщина гайки — это общее расстояние, измеренное параллельно оси гайки, от верха гайки до опорной поверхности, и должно включать толщину поверхности шайбы, если это предусмотрено.
Стандартные метрические шестигранные гайки, типы 1 и 2 типа. ANSI / ASME B18.2.4.1M и B18.2.4.2M
Все размеры указаны в миллиметрах.
Номинальный диаметр гайки. х Шаг резьбы
Ширина по горизонтали Квартиры, S
Ширина по горизонтали Уголки, E
Толщина M
Подшипник Dia.Dw
Толщина поверхности шайбы С
Макс
мин.
Макс
мин.
Макс
мин.
мин.
Макс
мин.
Метрические шестигранные гайки — тип 1
М1.6 × 0,35
3,20
3,02
3,70
3,41
1,30
1.05
2,3
…
…
М2 × 0,4
4.00
3,82
4,62
4,32
1,60
1,35
3,1
…
…
M2,5 × 0,45
5,00
4.82
5,77
5,45
2,00
1,75
4,1
…
…
М3 × 0,5
5,50
5,32
6.35
6,01
2,40
2,15
4,6
…
…
M3,5 × 0,6
6,00
5,82
6,93
6.58
2,80
2,55
5,1
…
…
M4 × 0,7
7,00
6,78
8,08
7,66
3.20
2,90
6.0
…
…
M5 × 0,8
8,00
7,78
9,24
8,79
4,70
4.40
7,0
…
…
M6 × 1
10,00
9,78
11,55
11,05
5,20
4,90
8.9
…
…
M8 × 1,25
13,00
12,73
15,01
14,38
6.80
6,44
11,6
…
…
a M10 × 1.5
15,00
14,73
17,32
16,64
9,1
8,7
13,6
0,6
0,3
M10 × 1,5
16.00
15,73
18,48
17,77
8,40
8,04
14,6
…
…
M12 × 1,75
18,00
17.73
20,78
20,03
10,80
10,37
16,6
…
…
M14 × 2
21,00
20,67
24.25
23,36
12.80
12,10
19,4
…
…
M16 × 2
24,00
23,67
27,71
26.75
14,80
14,10
22,4
…
…
M20 × 2,5
30,00
29,16
34,64
32,95
18.00
16,90
27,9
0,8
0,4
M24 × 3
36,00
35,00
41,57
39,55
21,50
20.20
32,5
0,8
0,4
M30 × 3,5
46,00
45,00
53,12
50,85
25.60
24,30
42.5
0,8
0,4
M36 × 4
55,00
53,80
63,51
60,79
31,00
29,40
50,8
0.8
0,4
Метрические шестигранные гайки — тип 2
М3 × 0,5
5,50
5,32
6,35
6,01
2,90
2,65
4.6
…
…
M3,5 × 0,6
6,00
5,82
6,93
6.58
3,30
3,00
5,1
…
…
M4 × 0.7
7,00
6,78
8,08
7,66
3,80
3,50
5,9
…
…
M5 × 0,8
8.00
7,78
9,24
8,79
5,10
4,80
6,9
…
…
M6 × 1
10,00
9.78
11,55
11,05
5,70
5,40
8,9
…
…
M8 × 1,25
13,00
12,73
15.01
14,38
7,50
7,14
11,6
…
…
М10 × 1,5
15,00
14,73
17,32
16.64
10,0
9,6
13,6
0,6
0,3
M10 × 1,5
16,00
15,73
18,48
17,77
9.30
8,94
14,6
…
…
M12 × 1,75
18,00
17,73
20,78
20,03
12,00
11.57
16,6
…
…
M14 × 2
21,00
20,67
24,25
23,35
14,10
13,40
19.6
…
…
M16 × 2
24,00
23,67
27,71
26,75
16,40
15,70
22,5
…
…
M20 × 2.5
30,00
29,16
34,64
32,95
20,30
19,00
27,7
0,8
0,4
M24 × 3
36.00
35,00
41,57
39,55
23,90
22.60
33,2
0,8
0,4
M30 × 3,5
46,00
45.00
53,12
50,85
28,60
27,30
42,7
0,8
0,4
M36 × 4
55,00
53,80
63.51
60,79
34,70
33,10
51,1
0,8
0,4
a Нестандартная ширина по квартирам 15 мм. Это особый заказ / размер.
23
Согласно стандарту DIN 985 гайки производят в классе точности А и В; российского аналога нет.
2
40
, гр.
Гайки мебельные продают оптом номинальным диаметром резьбы М5, М6, М8 и М10. Аналога в российском стандарте ГОСТ нет.
2
Размер определяется по номинальному диаметру резьбы. Наиболее покупаемыми будут гайки DIN 315 А2 размерами М6, М8 и М10.
23
67
26
, размер под ключ S — 13, с мелким шагом резьбы 1,0 мм., поле допуска резьбы 6H, высокопрочная гайка с классом прочности 8,8, оцинкованная.
, размер под ключ S — 13, с мелким шагом резьбы 1,0 мм., поле допуска резьбы 6H, высокопрочная гайка с классом прочности 8,8, оцинкованная.
(кг)
5
Для расчета на нашем сайте требуется ввести минимальное количество параметров — тип крепежа, его размер, и материал изготовления — в минимальные сроки программный продукт в режиме онлайн произведет требуемые расчеты. Полученный результат возможно сохранить в специальных полях (например, как предварительный или для сравнения), а также отослать на собственную электронную почту.
Она обладает конечными размером и весом. Как и любой крепёж, гайки отпускаются по весу – когда их число слишком велико для пересчёта.
.jpg)
Гайка DIN-934 используется при сборке машин, электроизмерительных приборов, сборных металлоконструкций при строительстве домов и зданий. Класс прочности равен 6, 8, 10 и 12. Наиболее распространены значения М6, М10, М12 и М24, но диаметр болта и винта под них занимает диапазон значений от М3 до М72. Покрытие изделий – оцинкованное или медное. Оцинковка проводится как горячим методом, так и анодированием.
Поскольку гайка шестигранная, никакого труда это не составит – размер зазора ключа также указывается в миллиметрах, а не значением в дюймах.
Размеры шестигранных головок «под ключ» у всех выше перечисленных гаек — стандартные.
12.40Х.016 ГОСТ 5915-70
6
4
Независимо от того, какой стандарт резьбы вы предпочитаете, включая британский стандарт Уитворта (BSW), информацию, представленную в этой таблице, можно экстраполировать для использования в качестве калькулятора веса болта.Таблица включает детали для гаек, шестигранных болтов, саморезов и спиралей и позволяет легко рассчитать количество штук, которые вы можете ожидать при каждой покупке. Эта таблица BSF по высоте и весу применима для всех крепежных изделий из нержавеющей стали.
Единица измерения длины — дюймы, но ее можно легко вычислить для других размеров с помощью калькуляторов-конвертеров.
4
Шестигранные гайки часто используются в строительстве для заделки или создания скрепленных соединений.
Д.
1
Д.
448
821
987
506
556
967
063
