Гайка м10 гост 5915 70 размеры: 5915-70 8, 12, 10, 16, 24

Содержание

М6, М8, М10, М12 и другие

Гайка по ГОСТ 5915 — наиболее распространенный вид шестигранной гайки, которая широко используется во всех отраслях, особенно в машиностроении.

Как правило, используются вместе с болтом по ГОСТу 7798-70, шайбой плоской или шайбой пружинной.

Гайки применяются для жесткого или свободного соединения или крепления узлов и деталей с болтами, винтами, шпильками, а также другим крепежом.

Некоторые примеры обозначения:

  • Гайка М6-6H.5 (S10) ГОСТ 5915-70 — гайка шестигранная исполнения 1, d — диаметр резьбы М6 мм., размером под ключ S — 10, с крупным шагом резьбы с полем допуска 6H, невысокопрочная ( класса прочности 5), черная (без покрытия).
  • Гайка М8-1,0-6H.8,8.019 ГОСТ 5915-70 — гайка шестигранная, тип исполнения — 1, d — диаметр резьбы М8 мм., размер под ключ S — 13, с мелким шагом резьбы 1,0 мм., поле допуска резьбы 6H, высокопрочная гайка с классом прочности 8,8, оцинкованная.

Основные параметры гайки шестигранной ГОСТ 5915-70, размеры и вес гаек указаны на чертеже и в таблицах:





Марка стали:10кп; 20кп; 35
Класс точности:В
Класс прочности:5; 6; 8; 10
Поле допуска резьбы:6Н; 7Н для гаек по ТУ 14-4-1755-94
Аналог:DIN 934

d

Гайка

М5

Гайка

М6

Гайка

М8

Гайка

М10

Гайка

М12

Гайка

М16

Гайка

М20

Гайка

М22

Гайка

М24

Гайка

М27

Гайка

М30
S
810131719243032364146
е, не менее8,610,914,2
18,7
20,926,2333539,645,250,9
m456,5810131618
19
2224
Шаг резьбы0,811,251,51,7522,52,5333,5
Вес 1000шт, кг
1,13
2,445,1311,415,433,262,676,8107161225

Продажа гайки М6, М8, М12, М48 и других размеров по ГОСТ 5915-70 от 100 кг.

Гайки высокопрочные ГОСТ 22354-77< Предыдущая   Следующая >Болт высокопрочный ГОСТ 22353

Гайка шестигранная согласно ГОСТ 5915-70. Вес и размеры шестигранной гайки М5-М30.

Шестигранная гайка применяется в самых разных отраслях хозяйства вместе с болтами по ГОСТ 7798 или болтами по ГОСТ 7796, плоской шайбой или пружинной шайбой для жесткого соединения или крепления узлов и деталей.

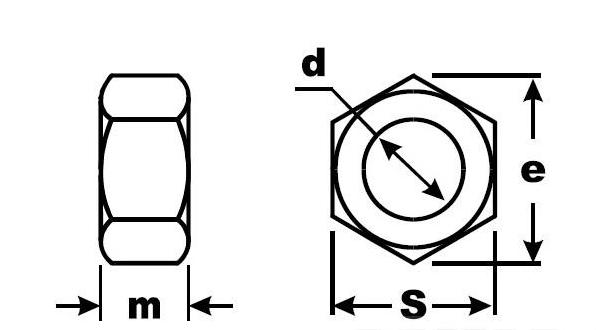

Чертеж гайки:

Вес и размеры гаек по ГОСТ 5915-70:

Марка стали:10кп; 20кп; 35
Класс точности:
В
Класс прочности:5; 6; 8; 10
Поле допуска резьбы:6Н; 7Н для гаек по ТУ 14-4-1755-94
Аналог:DIN 934
dм5м6м8м10м12м16м20м22м24
м27
м30
S810131719243032364146
е, не менее8,610,914,218,720,926,2333539,6
45,2
50,9
m456,5810131618192224
Шаг резьбы0,811,251,51,7522,52,533
3,5
Вес 1000шт, кг1,132,445,1311,415,433,262,676,8107161225

Гайка отгружается в деревянных ящиках по 50 кг, а также в картонных коробках по 20-25 кг.

Гайка шестигранная ГОСТ 5915-70. Вес и размеры шестигранной гайки

Гайка шестигранная. Вес и размеры шестигранной гайки М6, М8, М10, М12, М14, М16, М18, М20, М22, М24 и других.

Гайка выпускается согласно ГОСТ 5915-70. Широко применяется в разных отраслях, особенно в машиностроении вместе с болтом по ГОСТ 7798 и шайбой плоской или шайбой гровером для жесткого соединения или крепления узлов и деталей.

Чертеж, вес гаек, размеры гаек и другие характеристики по ГОСТ 5915-70:

Марка стали:10кп; 20кп; 35
Класс точности:В
Класс прочности:5; 6; 8; 10
Поле допуска резьбы:6Н; 7Н для гаек по ТУ 14-4-1755-94
Аналог:DIN 934
dм5м6м8м10м12м16м20м22м24м27м30
S810131719243032364146
е, не менее8,610,914,218,720,926,2333539,645,250,9
m456,5810131618192224
Шаг резьбы0,811,251,51,7522,52,5333,5
Вес 1000шт, кг1,132,445,1311,415,433,262,676,8107161225

Форма выпуска: в деревянных ящиках по 50 кг или в картонных коробках по 25 кг.

Продажа шестигранной гайки ГОСТ 5915-70 от 100 кг.

крепеж, крепежные изделия, метизы

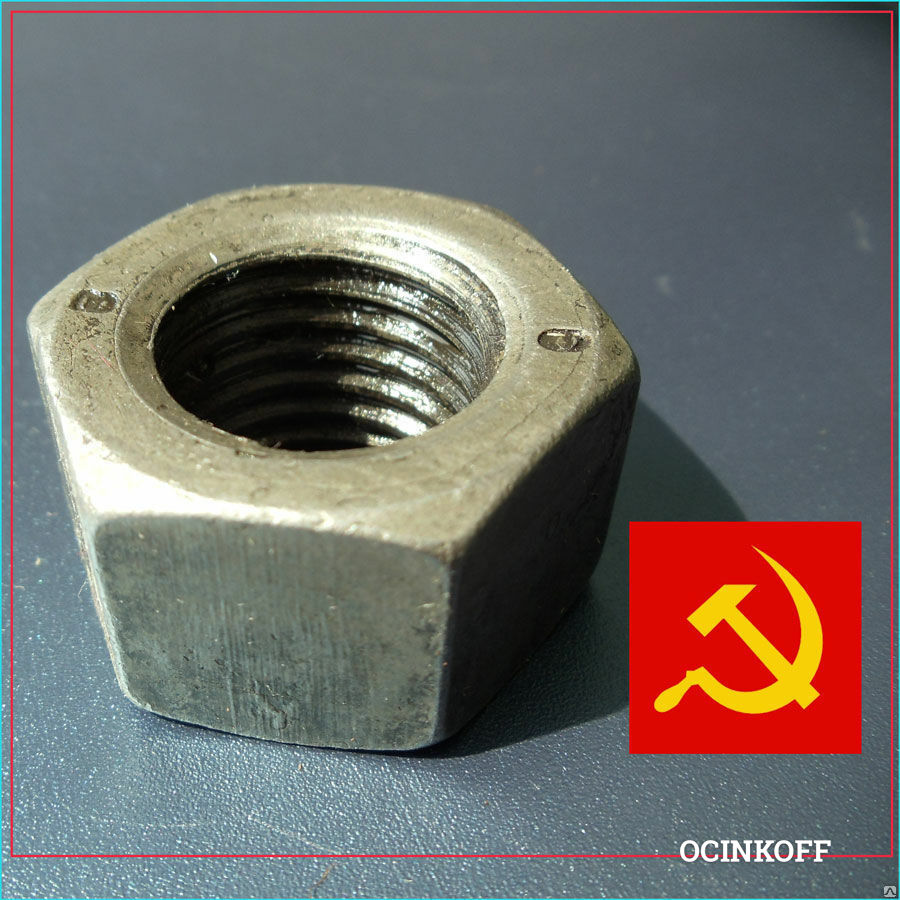

Гайка шестигранная М10 гост 5915 70, DIN 934

Гайка шестигранная М10 гост 5915 70, DIN 934

Гайки, произведенные по DIN 934, отличаются шестигранной формой и внутренней резьбой заданного шага. Высота представленного метиза равняется примерно 80% значения его номинального диаметра резьбы.

Шестигранная гайка ГОСТ 5915-70, класс прочности которой составляет 5.0 и 6.0, производят из углеродистых сталей, таких как 10 и 20. У нас Вы также можете купить оцинкованную гайку, которая имеет дополнительную защиту от коррозии и мелких сколов.

По ГОСТ 5927-70 размеры гайки М10 составляют (в мм):

Размер под ключ S=16, высота m=8.4, шаг резьбы крупный 1.5 мм или мелкий 1.25 мм, диаметр описанной окружности е=17.8. dw не меньше 14. 6, da не меньше 10,  но не больше 10.8. Масса одной гайки составляет 10.220 г.

Низкая цена, высокая надежность и простота монтажа – вот почему пара «болт-гайка» используются практически во всей отраслях промышленности: болтовое соединение нашло свое применение от самых простых до очень сложных конструкций.

Предлагаем купить разнообразные метизы с доставкой по всей Украине. Гарантируем максимально быстрое выполнение заказа и высокое качество поставляемого крепежа.



Мы предлагаем другие виды гаек данного типоразмера:

Гайки высокопрочные ГОСТ 5915-70, DIN 934 класс прочности 10.0
Гайки высокопрочные ГОСТ 5915-70, DIN 934 класс прочности 8.0
Гайки высокопрочные ГОСТ 5915-70, DIN 934 с мелким шагом резьбы класс прочности 8.0, 10.0
Гайки низкие ГОСТ 5916-70, DIN 936 класс прочности 8.0, 10.0
Гайки для фланцевых соединений ГОСТ 9064-75
Гайка-барашек ГОСТ 3032-76, DIN 315
Гайки шестигранные высокие ГОСТ 15523-70, DIN 6330
Гайки латунные ГОСТ 5915-70, ГОСТ 5927-70, DIN 934
Гайка-барашек нержавеющая ГОСТ 3032-76, DIN 315 сталь А2
Гайки нержавеющие ГОСТ 5915-70, DIN 934 сталь 12Х18Н10Т, AISI 304, А2-70 (техническая)
Гайки нержавеющие ГОСТ 5915-70, DIN 934 сталь 03Х17Н14М2, AISI 316, А4-80 (пищевая)



Подтверждение авторства:

Гайка ГОСТ 5915 70 высокопрочная, гайки ГОСТ 5918 73

Гайка шестигранная, ОАО «Северсталь-метиз», ОАО «ММК-Метиз»
ГОСТ 5915-70
диаметр
М6
М8
М10
М12
М14
М16
М18
М20
М22
М24
М27
М30
М36

Сделать заявку

Гайка высокопрочная

Высокопрочные гайки применяются совместно с соответствующими по размеру высокопрочными болтами для соединения двух деталей или элементов, широко распространены во всех областях строительства и в первую очередь – для крепежа стальных конструкций.

Представленная в продаже гайка ГОСТ 5915-70 предназначена для соединения различных металлических конструкций или деталей с помощью крепежного резьбового соединения. Изделие имеет класс точности В, класс прочности 5,6 и 6,8.

Гайка ГОСТ 5915-70 и 5918-73

Гайка ГОСТ 5915-70 шестигранная с покрытием или оцинкованная изготавливается из прочной конструкционной или нержавеющей стали следующих марок: 10, 20, 35, 10 кп, 20 кп, 10 пс, 20Г2Р и других.

Основные размеры гаек, выпускаемых по ГОСТ 5915-70: М6, М8, М10, М12, М14, М16, М18, М20, М24, М27, М30 до М48. Все размеры, конструкция изделия, технические требования отражены в действующем государственном стандарте.

Гайки гост 5918 73 производятся в двух исполнениях: корончатая и прорезная. Используется для соединения узлов в машиностроении, строительстве, мебельной промышленности и некоторых видах производства с фиксацией на различных ответных деталях с помощью разводного шплинта. Может также использоваться вместе с соответствующими по размеру винтами, болтами и шпильками.

Такие гайки предназначены для соединений под высокой циклической или вибрационной нагрузкой. Для производства используются марки углеродистой и нержавеющей стали и латунь. По желанию заказчика поверхность гайки может быть оцинкована. С размерами резьбы вы можете ознакомиться в таблице ниже:

Гайка
ГОСТ 5918-73
диаметр
М6
М8
М10
М12
М14
М16
М18
М20
М22
М24
М27
М30
М36

Сделать заявку

Также у нас вы можете заказать нестандартные гайки: изделия изготавливаются по чертежам заказчиков.

Продажа гаек

Поставки высокопрочных шестигранных гаек осуществляются оптом с нашего склада. Вся реализуемая продукция имеет необходимые сертификаты, соответствует по своему качеству и размерам требованиям ГОСТ и ТУ.

Оптовая отгрузка гаек на складском терминале «МЕТАЛОГИКА» в ящиках по 30-50 кг. География поставок гаек включает не только УрФО, также продажи осуществляются в ХМАО, ЯНАО, Сибирь. Мы поставляем гайки оптом в Екатеринбург, Челябинск, Тюмень, Магнитогорск, Пермь, Ханты-Мансийск, Урай, Салехард, Нижневартовск, Нефтеюганск, Сургут, Югорск, Когалым, Нягань, Новый Уренгой, Ноябрьск.

Подробную информацию по продукции, условия и стоимость поставок можете уточнить у наших менеджеров в рабочее время.

ГАЙКА ШЕСТИГРАННАЯ ГОСТ 5915-70

Размер гайки, сталь, стандартРазмер гайки, DIN, класс прочностиМасса, гр.
Гайка М4 09Г2С, 40Х, ст3 ГОСТ 5915-70/ 5927-70Гайка М4 DIN 934 5.0 /8.0 /10.0 /12.00,8
Гайка М5 09Г2С, 40Х, ст3 ГОСТ 5915-70/ 5927-70Гайка М5 DIN 934 5. 0 /8.0 /10.0 /12.01,208
Гайка М6 09Г2С, 40Х, ст3 ГОСТ 5915-70/ 5927-70Гайка М6 DIN 934 5.0 /8.0 /10.0 /12.02,441
Гайка М8 09Г2С, 40Х, ст3 ГОСТ 5915-70/ 5927-70Гайка М8 DIN 934 5.0 /8.0 /10.0 /12.05,13
Гайка М10 09Г2С, 40Х, ст3 ГОСТ 5915-70/ 5927-70Гайка М10 DIN 934 5.0 /8.0 /10.0 /12.011,37
Гайка М12 09Г2С, 40Х, ст3 ГОСТ 5915-70/ 5927-70Гайка М12 DIN 934 5.0 /8.0 /10.0 /12.015,4
Гайка М14 09Г2С, 40Х, ст3 ГОСТ 5915-70/ 5927-70Гайка М14 DIN 934 5.0 /8.0 /10.0 /12.0 24,48
Гайка М16 09Г2С, 40Х, ст3 ГОСТ 5915-70/ 5927-70Гайка М16 DIN 934 5.0 /8.0 /10.0 /12.033,17
Гайка М18 09Г2С, 40Х, ст3 ГОСТ 5915-70/ 5927-70Гайка М18 DIN 934 5.0 /8.0 /10.0 /12.047,03
Гайка М20 09Г2С, 40Х, ст3 ГОСТ 5915-70/ 5927-70Гайка М20 DIN 934 5. 0 /8.0 /10.0 /12.0 62,6
Гайка М22 09Г2С, 40Х, ст3 ГОСТ 5915-70/ 5927-70Гайка М22 DIN 934 5.0 /8.0 /10.0 /12.0 76,77
Гайка М24 09Г2С, 40Х, ст3 ГОСТ 5915-70/ 5927-70Гайка М24 DIN 934 5.0 /8.0 /10.0 /12.0 107
Гайка М27 09Г2С, 40Х, ст3 ГОСТ 5915-70/ 5927-70Гайка М27 DIN 934 5.0 /8.0 /10.0 /12.0 161,4
Гайка М30 09Г2С, 40Х, ст3 ГОСТ 5915-70/ 5927-70Гайка М30 DIN 934 5.0 /8.0 /10.0 /12.0 224,5
Гайка М33 09Г2С, 40Х, ст3 ГОСТ 5915-70/ 5927-70Гайка М33 DIN 934 5.0 /8.0 /10.0 /12.0 250
Гайка М36 09Г2С, 40Х, ст3 ГОСТ 5915-70/ 5927-70Гайка М36 DIN 934 5.0 /8.0 /10.0 /12.0 376,9
Гайка М39 09Г2С, 40Х, ст3 ГОСТ 5915-70/ 5927-70Гайка М39 DIN 934 5.0 /8.0 /10.0 /12.0 455
Гайка М42 09Г2С, 40Х, ст3 ГОСТ 5915-70/ 5927-70Гайка М42 DIN 934 5. 0 /8.0 /10.0 /12.0 623,9
Гайка М48 09Г2С, 40Х, ст3 ГОСТ 5915-70/ 5927-70Гайка М48 DIN 934 5.0 /8.0 /10.0 /12.0 956,2

ГОСТ 5915-70. Гайка шестигранная с метрической резьбой. Гайки ГОСТ 5915.

ГОСТ 5915-70 — стандарт, окончивший действие 1 января 2017 года. Действовал для шестигранных гаек класса точности B с метрической резьбой. Взамен стандарта на гайки ГОСТ 5915-70 с января 2017 года действует стандарт ГОСТ ISO 4032-2014.

Гайки по стандарту ГОСТ 5915-70 используются с болтами, винтами, шпильками с соответствующим размером и шагом резьбы в строительстве, промышленности, машиностроении.

Могут быть выполнены производится из углеродистой стали, нержавеющей стали А2 и А4, латуни, бронзы, пластмассы.

Стандарт имел три исполнения. ГОСТ 5915-70 Исполнение 1 — шестигранная гайка с фасками с двух сторон. У гаек Исполнения 2 фаска была с одной стороны. Гайка ГОСТ 5915-70 Исполнение 3 имела фаску с одной стороны, а с другой — приварной выступ.

Регламентировал гайки с размером резьбы от М3 до М48.

Аналоги и соответствие другим стандартам

Действующим точным аналогом гаек ГОСТ 5915-70 являются гайки ГОСТ ISO 4032-2014 и ISO 4032.

Рекомендуется использовать наиболее распространённый стандарт для гаек — DIN 934. Стоит учитывать, что у стандарта DIN 934 имеются небольшие расхождения по размеру минимальной ширины и максимальной высоты гаек.

Основные размеры гаек ГОСТ 5915-70

Размер резьбыШаг резьбы (стандартный, он же — крупный)S (размер ключа)e (мин. ширина гайки)m (макс. высота гайки)
М30,55,55,93,4
М40,777,54,4
М50,888,65,6
М611010,96,1
М81,251314,27,9
М101,517*18,79,5
М121,7519*20,912,2
М14222*23,913,9
М1622426,215,9
М182,52729,617,3
М202,5303318,7
М222,532*3520,5
М2433639,622,3
М2734145,224,35
М303,54650,926,4
М3645560,831,5
М424,56571,334,9
М4857582,638,9

* — согласно Приложению 2 стандарта ГОСТ 5915-70.

RussianGost | Официальная нормативная библиотека — ГОСТ 5915-70

Товар содержится в следующих классификаторах:

Конструкция (макс.) » Стандарты » Прочие государственные стандарты, применяемые в строительстве » 21 Механические системы и устройства общего назначения »

Классификатор ISO » 21 МЕХАНИЧЕСКИЕ СИСТЕМЫ И УСТРОЙСТВА ОБЩЕГО НАЗНАЧЕНИЯ » 21.060 Крепеж » 21.060.20 Орехи »

Национальные стандарты » 21 МЕХАНИЧЕСКИЕ СИСТЕМЫ И УСТРОЙСТВА ОБЩЕГО НАЗНАЧЕНИЯ » 21.060 Крепежные изделия » 21.060.20 Орехи »

Национальные стандарты для сомов » Последнее издание » G Машины, оборудование и инструменты » Крепежные детали G3 для общего машиностроения » G33 Орехи »

В качестве замены:

ГОСТ 5915-62 — Гайки шестигранные (нормальной точности). Размеры

Ссылки на документы:

ГОСТ 1759.0-87 — Болты, винты, шпильки и гайки. Характеристики.

ГОСТ 1759.1-82 — Болты, винты, шпильки и гайки. Допуски, методы контроля размеров и отклонений формы и ориентации поверхности

ГОСТ 1759.3-83 — Гайки. Поверхностные дефекты и методы борьбы

ГОСТ 1759.5-87 — Гайки. Механические свойства и методы испытаний

ГОСТ 24705-2004 — Основные нормы взаимозаменяемости.Метрическая винтовая резьба. Основные размеры

ГОСТ Р 52627-2006 — Болты, винты и шпильки. Механические свойства и методы испытаний

ГОСТ Р 52628-2006 — Гайки. Механические свойства и методы испытаний

Ссылка на документ:

АТК 24.201.17-90 — Мешалки. Типы, параметры, конструкция, основные размеры и технические требования

АТК 24.202.08-90 — Кран шаровой четырехходовой пластинчатый для аппаратов колонного типа. Конструкция и основные размеры

АТК 26-01-1-89 — Смотровые огни трубопроводов. Типы и исполнения

АТК 26-02-1-89 — Тарелки клапанные прямоточные для аппаратов колонного типа. Опции. Конструкция и основные размеры

АТК 26-02-2-89 — Тарелки четырехпоточные прямые для аппаратов колонного типа. Опции. Конструкция и основные размеры

АТК 26-02-3-89 — Плиты сетчатые с элементами перегородки для устройств колонного типа. Опции. Конструкция и основные размеры

АТК 26-02-4-89 — Тарелки затворные трапециевидные для аппаратов колонного типа. Параметры, конструкция и основные размеры

ГОСТ 10161-83 — Умывальники душевые чугунные эмалированные.Типы и габаритные размеры

ГОСТ 10198-91 — Ящики деревянные для гирь массой от 200 до 20000 кг. Общие технические условия

ГОСТ 10210-83 — Ключи гаечные пневматические ударные. Основные параметры

ГОСТ 10403-80 — Мастерки стальные конструкционные. Технические требования

ГОСТ 11127-78 — Барабаны деревянные для канатов. Технические характеристики

ГОСТ 1154-73 — Ванны чугунные эмалированные. Типы и основные размеры

ГОСТ 1154-80 — Ванны чугунные эмалированные.Типы и габаритные размеры

ГОСТ 12393-2013 — Арматура линейная для путевых сетей железных дорог. Общие общие требования

ГОСТ 12393-77 — Арматура для воздушных путей электрических железных дорог. Общие технические условия

ГОСТ 13154-67 — Зажимы плавающие для удерживающих устройств машин. Дизайн и размеры

ГОСТ 14631-69 — Мойки стальные эмалированные

.

ГОСТ 14911-82 — Детали трубопроводов стальные. Подвижные опоры труб. Типы и основные размеры

ГОСТ 16438-70 — Формы песчаные и металлические для испытаний металлов на текучесть

.

ГОСТ 16549-71 — Задвижки заглушки чугунные с сальником и глухим фланцем для слива для Ру

.

ГОСТ 16561-76 — Фурнитура металлическая для деревянной тары.Технические характеристики

ГОСТ 17584-72 — Кольца и фасонные части соединительные к асбоцементным напорным трубам

.

ГОСТ 18297-96 — Приборы сантехнические чугунные эмалированные. Технические условия

ГОСТ 18969-73 — Аккумуляторы свинцовые для железнодорожных вагонов

.

ГОСТ 19254-81 — Хомуты опорные для открытых распределительных устройств. Технические условия

ГОСТ 19306-73 — Формы центробежные с резьбовым стержнем и центробежными затворами. Конструкция и размеры

ГОСТ 19306-98 — Формы центробежные с резьбовым стержнем и центробежными затворами.Конструкция и размеры

ГОСТ 19308-98 — Формы центробежные с фланцем и центробежными затворами. Конструкция и размеры

ГОСТ 19309-98 — Формы центробежные с фланцем, вставками и центробежными затворами. Конструкция и размеры

ГОСТ 19354-74 — Соединения фланцевые валопроводы. Конструкция и размеры

ГОСТ 19804.6-83 — Сваи кольцевидные и трубчатые железобетонные. Конструкция и размеры

ГОСТ 2.106-96 — Единая система конструкторской документации.Текстовые документы

ГОСТ 20.57.406-81 — Электрооборудование, приборы для электронной техники и квантовой электроники

.

ГОСТ 21029-75 — Бочки алюминиевые для химической продукции

.

ГОСТ 21096-75 — Панели стальные оконные из горячекатаного и гнутого профиля для промышленных зданий

.

ГОСТ 21130-75 — Изделия электрические. Клеммы заземления и знаки заземления

ГОСТ 21164-75 — Редукторы шаровые типа Чг. Основные параметры, габаритные и установочные размеры

ГОСТ 21165-75 — Редукторы глобоидные выдувные типа С.Основные параметры, габаритные и установочные размеры

ГОСТ 22333-93 — Винт подъемный болтовой для деревянных литых моделей. Типовой проект дома

ГОСТ 23120-2016 — Лестницы, марши, площадки и ограждения из стали. Спецификация

ГОСТ 23695-2016 — Приборы сантехнические стальные эмалированные. Технические характеристики

ГОСТ 23695-94 — Приборы сантехнические стальные эмалированные. Технические характеристики

ГОСТ 24199-80 — Кронштейны регулируемые. Типовой проект дома

ГОСТ 24379.0-2012 — Болты фундаментные. Общие технические условия

ГОСТ 24379.0-80 — Болты фундаментные. Общие технические условия

ГОСТ 24379.1-2012 — Болты фундаментные. Конструкция и размеры

ГОСТ 24379.1-80 — Болты фундаментные. Конструкция и размеры

ГОСТ 24741-2016 — Соединение для соединения подкрановых рельсов со стальными подкрановыми балками. Технические характеристики

ГОСТ 2593-82 — Рукава соединительные пневматические тормозные железнодорожного подвижного состава. Технические характеристики

ГОСТ 26230-88 — Линии автоматические для окончательной штамповки гаек.Диапазон мощности

ГОСТ 26258-87 — Зенковки, предназначенные для обработки опорных поверхностей под крепления. Технические характеристики

ГОСТ 26429-85 — Металлоконструкции подвесных транспортных путей. Технические характеристики

ГОСТ 26455-97 — Муфты дисковые полужесткие. Параметры, конструкция и размеры

ГОСТ 26505-85 — Инструмент для холодной штамповки. Водостоки Конструкция и размеры

ГОСТ 26506-85 — Инструмент для холодной штамповки. Плашки для резки заготовок орехов.Конструкция и размеры

ГОСТ 26507-85 — Инструмент для холодной штамповки. Умирает 1-й вокзал. Конструкция и размеры

ГОСТ 26508-85 — Инструмент для холодной штамповки. 2-я станция умирает. Конструкция и размеры

ГОСТ 26509-85 — Инструмент для холодной штамповки. 3-я станция умирает. Конструкция и размеры

ГОСТ 26510-85 — Инструмент для холодной штамповки. 4-я станция умирает. Конструкция и размеры

ГОСТ 26511-85 — Инструмент для холодной штамповки.5-я станция умирает. Конструкция и размеры

ГОСТ 26512-85 — Инструмент для холодной штамповки. 1-я станция пробивает. Конструкция и размеры

ГОСТ 26513-85 — Инструмент для холодной штамповки. 2-мерные станционные штампы. Конструкция и размеры

ГОСТ 26514-85 — Инструмент для холодной штамповки. Пробивка 3-й станции. Конструкция и размеры

ГОСТ 26515-85 — Инструмент для холодной штамповки. 4-я станция пробивает. Конструкция и размеры

ГОСТ 26516-85 — Инструмент для холодной штамповки.5-я станция пробивает. Конструкция и размеры

ГОСТ 26526-85 — Аппаратура вакуумная. Фланцевое соединение для системы высокого вакуума. Конструкция, размеры и технические требования

ГОСТ 26804-2012 — Ограждения безопасности дорожные металлические. Технические характеристики

ГОСТ 2724-78 — Скобы для воздушных линий электропередачи. Технические условия

ГОСТ 27579-88 — Фермы кровельные профилированные прямоугольные. Технические характеристики

ГОСТ 28456-90 — Дюбели распорные строительные. Общие технические условия

ГОСТ 28759.5-90: Фланцы сосудов и аппаратов

.

ГОСТ 29191-91 — Совместимость технических средств электромагнитная. Устойчивость к электростатическим разрядам. Технические требования и методы испытаний

ГОСТ 3050-77 — Соединения шланговые для гибких рукавов

.

ГОСТ 30630.1.6-2013 — Методы испытаний машин, приборов и других промышленных изделий на стойкость к внешним механическим воздействиям. Испытания электрических клемм, арматуры и других соединительных деталей на воздействие изгибающих, крутящих, растягивающих и сжимающих сил

ГОСТ 31559-2012 — Опоры анкерные.Общие характеристики

ГОСТ 31560-2012 — Опоры текучести металлические каркасные. Опора арки. Общие технические условия

ГОСТ 31610.0-2012 — Аппараты электрические для взрывоопасных газовых сред. Часть 0. Общие требования

ГОСТ 31610.0-2014 — Взрывоопасные среды. Часть 0. Оборудование. Общие требования

ГОСТ 32623-2014 — Устройства натяжные автоматические контактной ж / д дороги. Общие технические условия

ГОСТ 32871-2014 — Дороги автомобильные общего пользования.Трубы для водопропускных труб. Технические требования

ГОСТ 32885-2014 — Устройство автосцепное модели СА-3 и его составные части. Дизайн и размеры

ГОСТ 3690-70 — Комплектующие к резервуарам для хранения нефтепродуктов цилиндрической вертикальной формы. Подающие форсунки

ГОСТ 3726-67 — Комплектующие к вертикальным цилиндрическим резервуарам-хранилищам нефтепродуктов. Сифонный кран

ГОСТ 4261-82 — Хомуты соединительные. Спецификация

ГОСТ 4609-49 — Оборудование заливно-сливное для легковоспламеняющихся и легковоспламеняющихся жидкостей.Одинарная заправочно-сливная труба с ручным насосом

ГОСТ 4610-49 — Оборудование заливно-сливное для легковоспламеняющихся и легковоспламеняющихся жидкостей. Напорный одинарный заправочно-сливной патрубок с приводом

ГОСТ 4621-79 — Комплектующие к горизонтальным цилиндрическим резервуарам для хранения нефтепродуктов. Приемно-раздаточный рукав. Технические требования

ГОСТ 4630-71 — Комплектующие к вертикальным цилиндрическим резервуарам хранения нефтепродуктов. Клапаны предохранительные приварные

ГОСТ 4860.1-83: Сальники для электрических кабелей и проводов

ГОСТ 5044-79 — Бочки стальные тонкостенные для химической продукции

.

ГОСТ 5151-79 — Барабаны деревянные для электрических кабелей и проводов. Технические характеристики

ГОСТ 7092-79 — Штыри стальные для изоляторов воздушных линий связи и радиосвязи. Спецификация

ГОСТ 7623-75 — Трубы канализационные наружные

.

ГОСТ 8144-73 — Болты накладные на узкие калибры

.

ГОСТ 8838-81 — Соединения валов конические.Типы, конструкция и размеры

ГОСТ 9074-85 — Ткани шлицевые штифтовые

.

ГОСТ ISO 4759-1-2015 — Допуски на крепежные изделия. Часть 1. Иольты, винты, шпильки и гайки. Классы продукции A, B и C

ГОСТ Р 51330.0-99 — Электрооборудование взрывозащищенное. Часть 0. Общие требования

ГОСТ Р 51748-2001 — Опоры каркасные металлические. Опора арки. Общие технические условия

ГОСТ Р 51911-2002 — Методы испытаний машин, приборов и других промышленных изделий на устойчивость к механическим воздействиям окружающей среды.Испытания на изгиб, разрыв, растяжение и сжатие электрических клемм, арматуры и других соединяемых частей

ГОСТ Р 52042-2003 — Опоры анкерные. Общие технические условия

ГОСТ Р 52350.0-2005 — Аппараты электрические для взрывоопасных газовых сред. Часть 0. Общие требования

ГОСТ Р 53960-2010 — Опоры текучести металлические каркасные. Опоры трапециевидной формы. Общие технические условия

ГОСТ Р 55731-2013 — Оборудование горное. Опоры для каркаса из металла. Кольцо поддерживает.Общие технические условия

ГОСТ Р 56944-2016 — Краны. Мостовой кран железнодорожный. Общие технические условия

ГОСТ Р ИСО 16047-2009 — Крепежные изделия. Испытание крутящего момента / усилия зажима

ГОСТ Р ИСО 4759-1-2009 — Допуски на крепежные изделия. Часть 1: болты, винты, шпильки и гайки. Классы продукции A, B и C

И 1.09-10: Инструкция по подключению изолированных жил проводов и кабелей

ИМ 51216464-009-01: Инструкция по применению несущих вантовых конструкций серии «П» по ТУ 3449-009-51216464-01

.

Л8-508-524: Опоры и подвески трубопроводов Ду менее 89 мм.Рабочие чертежи

M788-1073: Строительная электрическая документация. Общие требования и рекомендации по составу и формату

МИ 1053-85 — Государственная система обеспечения единства измерений. Планиметры Метод поверки

ОДМ 218.2.001-2009: Рекомендации по проектированию и устройству водопропускных труб металлических гофрированных конструкций автомобильных дорог общего пользования с учетом региональных условий (дорожно-климатических зон)

ODM 218.2.087-2017: Рекомендации по проектированию и устройству водопропускных труб из спирально-волнистых металлических гофрированных труб

ОДМ 218.6.004-2011: Инструкция по обеспечению безопасности дорожного движения канатными ограждениями

ОСТ 108.275.29-80 — Подшипники скольжения однобойные для трубопроводов тепловых и атомных электростанций. Дизайн и размеры.

ОСТ 108.275.30-80 — Подшипники скольжения двойные хомутные для трубопроводов тепловых и атомных электростанций. Дизайн и размеры.

ОСТ 108.275.38-80 — Опора двойная для трубопроводов тепловых и атомных электростанций. Дизайн и размеры.

ОСТ 108.275.52-80 — Узлы петли к трубодержателям ТЭЦ и АЭС.Дизайн и размеры.

ОСТ 108.764.01-80 — Пружины цилиндрические винтовые для подвески трубопроводов ТЭЦ и НТП. Конструкция, размеры и характеристики.

ОСТ 13-158-83 — Тара мебельная деревянная многоразового и многоразового использования. Технические характеристики.

ОСТ 13-236-87 — Кресла столярные складно-разборные. Подключения, конструкция и размеры

ОСТ 153-34.0-1001-99А — Узлы и детали подвески трубопроводов станций АЭС Ру

.

ОСТ 153-34.0-1001-99А: Монтаж узлов и деталей подвесных трубопроводов станций атомных станций. Номинальное давление не более 4,0 МПа. Блок подвесного крепления. Дизайн и размеры.

ОСТ 153-34.0-1003-99А — Узлы и детали подвески трубопроводов станции АЭС Ру

.

ОСТ 153-34.0-1003-99А — Узлы сборки и подвесные детали станционных трубопроводов атомных станций. Номинальное давление не более 4,0 МПа. Шарнирно-сочлененная тяга. Дизайн и размеры.

ОСТ 153-34.0-1004-99А: Сборочные единицы и детали подвески трубопроводов станции АЭС Py

ОСТ 153-34. 0-1004-99А — Детали крепления узлов и трубопроводов станций АЭС. Номинальное давление не более 4,0 МПа. Пружинный блок навесить. Дизайн и размеры.

ОСТ 153-34.0-1005-99А — Узлы и детали подвески трубопроводов станции АЭС Ру

.

ОСТ 153-34.0-1005-99А — Детали крепления узлов и трубопроводов станций АЭС.Номинальное давление не более 4,0 МПа. Пружинный двойной блок навешивания. Дизайн и размеры.

ОСТ 153-34.0-986-99А — Узлы и детали подвески трубопроводов станций АЭС Ру

.

ОСТ 153-34.0-986-99А — Детали крепления узлов и трубопроводов станций АЭС. Номинальное давление не более 4,0 МПа. Седельный блок навеса для горизонтальных трубопроводов. Дизайн и размеры.

ОСТ 153-34.0-989-99А — Узлы и детали подвески трубопроводов станции АЭС Ру

.

ОСТ 153-34.0-989-99А: Монтаж узлов и деталей подвесных трубопроводов станций атомных станций. Номинальное давление не более 4,0 МПа. Седельный блок навеса для вертикальных трубопроводов. Дизайн и размеры.

ОСТ 24.090.51-86 — Хомуты стальные канатные. Технические условия.

ОСТ 24.125.100-01 — Подвески трубопроводов ТЭЦ и НТЭС. Типы.

ОСТ 24.125.111-01 — Подвески трубопроводов ТЭЦ и НТЭС. Пружинные блоки подвески. Дизайн и размеры.

ОСТ 24.125.112-01 — Подвески трубопроводов ТЭЦ и НТЭС. Опорные пружинные блоки. Дизайн и размеры.

ОСТ 24.125.113-01 — Подвески трубопроводов ТЭЦ и НТЭС. Прижимные устройства для горизонтальных трубопроводов. Дизайн и размеры.

ОСТ 24.125.116-01 — Подвески трубопроводов ТЭЦ и НТЭС. Узлы зажимов с поперечиной. Дизайн и размеры.

ОСТ 24.125.118-01 — Подвески трубопроводов ТЭЦ и НТЭС. Клещевые суспензии на опорной балке с наконечниками. Дизайн и размеры.

ОСТ 24.125.122-01: Подвески трубопроводов ТЭЦ и НТЭС. Пружинные суспензии на опорной балке. Дизайн и размеры.

ОСТ 24.125.127-01 — Подвески трубопроводов ТЭЦ и НТЭС. Прижимные устройства для вертикальных трубопроводов. Дизайн и размеры.

ОСТ 24.125.151-01 — Опоры стационарные для трубопроводов тепловых и атомных электростанций. Дизайн и размеры.

ОСТ 24.125.154-01 — Подшипники скольжения трубопроводов тепловых и атомных электростанций. Дизайн и размеры.

ОСТ 24.125.166-01: Пружинные узлы опорных трубопроводов ТЭЦ и АЭС. Дизайн и размеры.

ОСТ 24.191.08-81 — Подвески крановые крюковые. Дизайн и размеры.

ОСТ 24.200.02-91 — Монтаж узлов стальных трубопроводов на номинальное давление

.

ОСТ 26-01-1227-75 — Гильза продольно-разъемная. Дизайн и основные размеры.

ОСТ 26-01-1298-81 — Фланцы сосудов и аппаратов титановые. Типы, конструкция и размеры. Методика расчета прочности и целостности.

ОСТ 26-01-155-82 — Теплообменники ПТФЭ. Типы, основные параметры и размеры

ОСТ 26-01-342-71 — Детали трубопроводов. Смотровые иллюминаторы с плоским стеклом. Дизайн и размеры

ОСТ 26-01-66-86 — Лотки крышечные к стальным колоннам. Параметры, конструкция и размеры.

ОСТ 26-02-1401-76 — Тарелки клапаны прямоточные для колонных устройств. Параметры, конструкция и основные размеры.

ОСТ 26-02-1402-76 — Тарелки вентильные прямоточные, четырехпоточные для колонн.Параметры, конструкция и основные размеры.

ОСТ 26-02-1496-76 — Сосуды и аппараты для воздуха, газа и жидкости. Технические характеристики.

ОСТ 26-07-266-70 — Крепежные изделия. Типы и ограничения.

ОСТ 26-2038-96 — Гайки шестигранные для фланцевых соединений. Конструкция и размеры.

ОСТ 26-2043-91 — Болты, шпильки, гайки и шайбы для фланцевых соединений. Технические требования

ОСТ 26-2091-93 — Сосуды и оборудование опорные горизонтальные. Дизайн.

ОСТ 34 013-74 — Защита элементов крепления стальных опор ВЛ горячим цинкованием. Технические требования. Правила приемки и методы контроля

ОСТ 34.42.319-77 — Детали и узлы пылегазовоздушных каналов тепловых электростанций. Люк 500х600 для плоских поверхностей. Конструкция и размеры.

ОСТ 34-10-735-93 — Зажим для горизонтальных трубопроводов. Дизайн и размеры.

ОСТ 34-10-736-93 — Зажим для вертикальных трубопроводов. Дизайн и размеры.

ОСТ 34-10-740-93 — Узлы пружинного крепления. Дизайн и размеры.

ОСТ 34-10-742-93 — Тяга шарнирная. Дизайн и размеры.

ОСТ 34-10-743-93 — Узел пружинный. Дизайн и размеры.

ОСТ 34-10-744-93 — Узел двойной пружинный. Дизайн и размеры.

ОСТ 34-10-745-93 — Узел пружинный монтажный. Дизайн и размеры.

ОСТ 34-13-919-86 — Хомуты опорные для открытых распределительных устройств. Технические условия

ОСТ 34-13-932-86 — Хомуты натяжные монтажные.Технические условия

ОСТ 34-13-941-87 — Экраны защитные. Технические условия

ОСТ 34-13-946-87 — Скобы для воздушных линий электропередачи. Технические условия

ОСТ 34-13-947-87 — Узлы крепления. Технические условия

ОСТ 34-268-75 — Опоры и подвески станционных трубопроводов Ру

.

ОСТ 34-72-645-83 — Металлоконструкции пилонов напряжением 0,38-35 кВ. Основные Характеристики.

ОСТ 35-22-83 — Водопропускные трубы из гофрированного металла для железных и автомобильных дорог.Характеристики.

ОСТ 36-104-83 — Держатели и крепежные детали стальных линий холодоснабжения. Мобильная поддержка. Конструкция и размеры.

ОСТ 36-105-83 — Держатели и крепежные детали стальных линий холодоснабжения. Подвески. Конструкция и размеры.

ОСТ 36-128-85 — Устройства и агрегаты монтажные. Методы расчета и проектирования.

ОСТ 36-146-88 — Подшипники стальных промышленных трубопроводов на Р 10 МПа. Характеристики.

ОСТ 36-18-77 — Устройство для правки вертикальных и башенных судов.Дизайн, размеры и характеристики.

ОСТ 37.002.0444-77 — Узлы сборочные и детали крепления подвесных конвейеров к опорным металлоконструкциям. Конструкция и размеры

ПГВУ 090-93: Газопылевоздушные трубопроводы тепловых электростанций. Общие технические требования

Р 50-54-90-88 — Рекомендации. Расчеты и испытания на прочность. Общие требования к расчетам на прочность резьбовых соединений

РД 302-07-22-93 — Арматура трубопроводная.Сальниковые сальники. Конструкция и основные размеры. Технические требования

РД 34.10.306-88 — Материальные пособия на ремонт. Стационарные паровые котлы.

РД 34.10.353 — Установленные припуски на материалы для ремонта электродвигателей

РД 34.20.514-92 — Типовые указания по эксплуатации систем газоснабжения тепловых электростанций

РД 34.30.505-88: Типовые указания по эксплуатации турбоагрегата Т-100-130 (Т-110 / 120-130) ТМЗ в моторном режиме

РД 34.39.201: Руководство по установке систем водяного и пара на тепловых электростанциях

РД 34.46.605 — Трансформаторы на напряжение 110-1150 кВ, мощностью 80 МВ · А и выше

РД 38.13.004-86 — Эксплуатация и ремонт технологических трубопроводов, работающих под давлением до 10,0 МПа (100 кгс / см2)

РД 39-0147014-348-89. Рекомендации по защите от коррозии полевого оборудования с использованием ингибиторов отечественного производства

РД 39-1-43-78 — Инструкция по устройству анодного заземления из графитопластовых электродов в системе катодной защиты колодцев

.

RD 50: 48: 0075.01.05: Рекомендации по организации и безопасной эксплуатации мостовых портальных рельсов.

РД 50: 48: 0075.03.05: Рекомендации по устройству и безопасной эксплуатации надземных подкрановых путей

Рекомендации: Аспирационные дымовые извещатели VESDA. Часть 1. Область применения

РМ 4-249-91 — Системы автоматизации технологических процессов. Устройство заземляющих сетей. Пособие по БЧ 205-84 / ММСС СССР

РМ 4-264-92 — Системы автоматизации. Рекомендации по проектированию металлоконструкций для электромонтажа и монтажа средств автоматизации

РМК 11-87: Временные инструкции по проектированию технологических трубопроводов систем отопления с горячей водой, паром и паровым конденсатом

РСТ РСФСР 45-86: Санки детские. Технические условия

РСТ РСФСР 516-88 — Карниз металлический. Технические условия

РТМ 1.118-2-99 — Рекомендации по предотвращению всплытия защитных пластиковых трубок и установке точки доступа при строительстве ВОЛС

РТМ 108.850.02-83 — Котлы паровые высокого давления стационарные с естественной циркуляцией. Стандарты качества питательной воды и пара

RU 34-1203-71: Методические указания по устройству пылевоздушных каналов котлоагрегатов

.

СА 03-004-07: Расчет на прочность сосудов и аппаратов

СН 471-75 — Инструкция по креплению технологического оборудования фундаментными болтами

.

СН 78-79 — Инструкция по устройству, эксплуатации и перемещению железнодорожных путей строительных башенных кранов

.

СО 34.20.514-2005: Методические указания по эксплуатации газового хозяйства ТЭЦ

.

СО 34.23.605-2005 — Методические указания по установке и снятию заглушек на существующих газопроводах систем газоснабжения тепловых электростанций и котельных

СП 128. 13330.2012 — Конструкции алюминиевые

СП 128.13330.2016 — Конструкции алюминиевые

СП 16.13330.2011 — Металлоконструкции

СП 53-102-2004 — Общие правила проектирования металлоконструкций

СТ ЦКБА 009-2007 — Арматура трубопроводная.Электрические разъемы электроприводов для АЭС. Общие технические условия

СТ ЦКБА 012-2005 — Арматура трубопроводная. Шпильки, болты, гайки и шайбы для трубопроводной арматуры. Технические требования

СТ ЦКБА 037-2006 — Арматура трубопроводная. Сальниковые сальники. Конструкция, основные размеры и технические требования

СТБ 1026-2008 — Перила металлические профильные для мостов и путепроводов. Технические условия

СТМ 14-2-2003 — Приборы для измерения и регулирования давления, вакуума.Установка на оборудовании и строительных площадках

СЗК 4-3-90: Приборы для измерения и регулирования расхода. Установка в трубопровод. Часть I. Счетчики

TDA24-1 / 70: Детали парапетов и температурных швов для зданий с перекрытием типа 1, изготовленные из плит, поддерживаемых полками ригелей

ТУ 102-152-77 — Панели металлочерепицы двухслойные без мягкого гидроизоляционного ковра для производственных зданий (тип ППДС)

.

ТУ 102-190-78 — Панели алюминиевые каркасные для стен отапливаемых производственных зданий

.

ТУ 102-236-80 — Панели объемных блоков типа ОБ и боксов типа УБ

.

ТУ 102-356-83 — Панели кровельные трехслойные из стального гофрированного профиля и утеплителя из минеральной ваты

.

ТУ 102-357-83 — Панели стеновые стальные трехслойные с утеплителем из минеральной ваты для блок-боксов и блоков

.

ТУ 102-358-83 — Панели стальные трехслойные облицовочные с изоляцией из минеральной ваты для блок-боксов

.

ТУ 102-360-85 — Мачты алюминиевые алюминиевые для радиорелейной связи типа МАП

.

ТУ 102-367-84 — Перегородки стальные трехслойные с минеральной ватой

.

ТУ 102-416-86 — Гараж железобетонный сборный индивидуального назначения

ТУ 102-464-88 — Панели стеновые каркасные алюминиевые трехслойные с утеплителем из минеральной ваты

ТУ 102-58-75 — Панели каркасные асбестоцементные для стен и покрытий отапливаемых производственных зданий

ТУ 14-4-87-72 — Болты и гайки термически обработанные высокопрочные диаметром М16 — М27 для строительных металлоконструкций. Технические условия

ТУ 1469-001-012-98 — Кольца опоры-направляющие для перехода стальных трубопроводов по автомобильным и железным дорогам, уложенные в защитном кожухе (футляре). Технические условия

ТУ 1469-001-535-01 — Кольца направляющих для перехода стальных трубопроводов по автомобильным и железным дорогам, уложенные в защитный кожух (футляр)

.

ТУ 36.13-016-96 — Панели каркасные трехслойные со стальной облицовкой и утеплителем из минеральной ваты

.

ТУ 5210-001-25432924-2008 — Заборы дорожные металлические заградительного типа

.

ТУ 5216-001-05765820-2007 — Ограничители придорожные автомобильные боковые, первые металлические типа

.

ТУ 5216-006-44884945-2006 — Барьеры удерживающие автомобильные боковые в одностороннем и двустороннем исполнении дорожной одежды и дорожных групп

.

ТУ 5216-007-44884945-2006 — Ограждения ограждения автомобильные первого типа групп 11Д и 11ДД

ТУ 5216-055-00110604-2007 — Заборы дорожные удерживающие для автомобилей барьерного типа, дорожно-мостовых групп, односторонние и двусторонние

.

ТУ 5216-063-013-2006 — Ограждения автомобильные дорожные и мостовые автомобильные боковые, первого типа металлические

ТУ 5262-010-56506912-2004 — Ограничители автомобильные придорожные боковые первого типа металлические.Технические условия

ТУ 67-564-83 — Калитка распашная типа ГРП. Технические условия

ВНТП 36-84: Нормы технологического проектирования угольных и сланцевых шахт. Раздел «Трубопроводы в подземных выработках»

ВСН 10-83 / Минхимпром: Инструкция по проектированию кислородных газопроводов

ВСН 126-78: Инструкция по применению анкеров и набрызгбетона в качестве временной облицовки тоннелей

ВСН 126-90 — Облицовка монолитных бетонных тоннелей для транспортных тоннелей и метро.Стандарты проектирования и исполнения

ВСН 136-78 / Минтрансстрой: Инструкция по проектированию вспомогательных сооружений и устройств для строительства мостов

VSN 139-83: Руководство по заделке, соединению и разветвлению алюминиевых и медных проводников изолированных проводов и кабелей и по их подключению к контактам электроустановок

VSN 164-82: Руководство по проектированию и установке контактных соединений между автобусами и шинопроводов и проводов для вспомогательного оборудования

ВСН 16-84 / Минпромстрой СССР: Инструкция по усилению фундаментов аварийных и реконструируемых зданий многосекционными сваями

ВСН 176-78: Руководство по проектированию и монтажу кульвертов для гофрированных металлических труб

ВСН 28-95: Руководство по механизированному монтажу и отделке подвесных потолков

ВСН 35-86: Руководство по монтажу пластиковых трубопроводов на объектах Госагропрома СССР

ВСН 362-87 — Дезинфекция и травление трубопроводов

ВСН 371-76: Руководство по изготовлению и применению съемных зажимов с фасонными вставками для стальных канатов

ВСН 438-83: Общие нормативные нормы строительных материалов. Подборка замечаний 22: Теплоизоляционные работы

ВСН 464-85: Общие нормативы количественных показателей строительных материалов. Справочник 20: Установка промышленных вентиляционных систем

ГОСТ 12393-2019 — Арматура контактная рельсовая линейная. Общие технические условия

ГОСТ 16549-2019 — Краны проходные чугунные, муфтовые чугунные, на номинальное давление PN? 1,0 МПа (10 кгс / см2) с пробкой для слива воды

ГОСТ Р МЭК 60079-0-2007 — Взрывоопасные среды.Часть 0. Оборудование. Общие требования

ГОСТ Р МЭК 60079-0-2011 — Взрывоопасные среды. Часть 0. Оборудование. Общие требования

Пособие по СНиП II-23-81 *: Пособие по проектированию металлоконструкций опор воздушных линий электропередачи (ВЛ) и ОРУ (ОРУ) подстанций напряжением более 1 кВ

Руководство по СНиП II-23-81 *: Руководство по расчету прочности стальных конструкций

Пособие по СНиП II-23-81 *: Учебное пособие по проектированию металлоконструкций

Приказ 1487-ст: О восстановлении межгосударственных стандартов на территории Российской Федерации

ОСТ 153-34. 0-1006-99А: Сборочные единицы и детали подвески трубопроводов станции АЭС Py

РД 204 СССР 157-84: Рекомендации по устройству и эксплуатации силикатных водоочистных сооружений для защиты от коррозии внутренних поверхностей трубопроводов горячего водоснабжения

РД 34.10.354-88 — Трансформаторы Расход материалов на ремонт

РД 39-3-221-79 — Инструкция по защите нефтепромыслового оборудования от коррозии ингибиторами типа IA, ID

.

РСН 342-86 — Технология усиления строительных конструкций на реконструируемых предприятиях

РТМ 24-85: Информационный указатель государственных, республиканских и отраслевых стандартов, технических условий на материалы и изделия, используемые при проектировании печей и сушилок

Серия 1.800.9-8: Ограждения из металлических трехслойных панелей для зданий хранилища семенного картофеля вместимостью 1 тыс. Тонн, овощехранилищ на 3 тыс. Тонн и хранилищ фруктов вместимостью 1 тыс. Тонн

Серия 1.800. 9-8: Выпуск 0. Руководство по эксплуатации. Узлы Рабочие чертежи

Серия 1.800.9-8: Выпуск 1. Панели, компоненты. Рабочие чертежи

ТУ 3680-001-04698606-04 — Опора трубная

ТУ 5216-067-36

1-2002 — Заборы удерживающие автомобильные боковые, первого типа, односторонние и двусторонние

.

ВСН 286-90: Методические указания по расчету железобетонных дымоходов

Клиентов, которые просматривали этот товар, также просматривали:


Технология стальных труб.Требования к устройству и эксплуатации взрывоопасного и химически опасного производства

Язык: английский

Металлоконструкции

Язык: английский

Нагрузки и действия

Язык: английский

Сантехника керамическая. Типы и габаритные размеры

Язык: английский

Сосуды и аппараты стальные сварные. Общие технические условия

Язык: английский

Прокат из высокопрочной стали. Общие технические условия

Язык: английский

Знак соответствия формы обязательной сертификации, габаритов и технических требований

Язык: английский

Сосуды и аппараты стальные сварные.Основные Характеристики.

Язык: английский

Трубопроводная арматура. Скорость утечки клапанов.

Язык: английский

Сварные стыковые соединения трубопроводов АЭС. Типы и основные размеры

Язык: английский

Сварные швы стыков трубопроводов ТЭЦ.Типы и основные размеры.

Язык: английский

Детали и узлы трубопроводов атомных станций из сталей перлитного класса на давление до 2,2 МПа (22 кгс / см2). Сварные швы. Типы и размеры

Язык: английский

Технический регламент Таможенного союза. Безопасность высокоскоростного железнодорожного транспорта

Язык: английский

Технический регламент Таможенного союза.О безопасности упаковки

Язык: английский

Дуговая сварка в защитном газе. Сварные соединения. Основные типы, элементы конструкции и размеры

Язык: английский

Сталь и сплавы. Методы обнаружения и определения крупности

Язык: английский

Фильтры жидкости периодического действия, работающие под давлением.Требования безопасности и методы испытаний

Язык: английский

Масла вакуумные. Метод определения давления пара и температуры кипения

Язык: английский

Скалы. Методы определения прочности на осевое сжатие

Язык: английский

Основные нормы взаимозаменяемости. Общие допуски. Допуски формы и положения для элементов без указания индивидуальных допусков

Язык: английский

ЗАКАЗАТЬ ПРОСТО!

RussianGost.com — ведущая в отрасли компания со строгими стандартами контроля качества, и наша приверженность точности, надежности и точности — одна из причин, по которым некоторые из крупнейших мировых компаний доверяют нам разработку своей национальной нормативно-правовой базы и перевод критических сложная и конфиденциальная информация.

Наша нишевая специализация — локализация национальных нормативных баз данных, включающих: технические нормы, стандарты и правила; государственные законы, кодексы и постановления; а также кодексы, требования и инструкции агентств РФ.

У нас есть база данных, содержащая более 220 000 нормативных документов на английском и других языках для следующих 12 стран: Армения, Азербайджан, Беларусь, Казахстан, Кыргызстан, Молдова, Монголия, Россия, Таджикистан, Туркменистан, Украина и Узбекистан.

Размещение заказа

Выберите выбранный вами документ, перейдите на «страницу оформления заказа» и выберите желаемую форму оплаты. Мы принимаем все основные кредитные карты и банковские переводы. Мы также принимаем PayPal и Google Checkout для вашего удобства. Пожалуйста, свяжитесь с нами для любых дополнительных договоренностей (договорные соглашения, заказ на поставку и т. Д.).

После размещения заказа он будет проверен и обработан в течение нескольких часов, но в редких случаях — максимум 24 часа.

Для товаров, имеющихся в наличии, документ / веб-ссылка будет отправлена ​​вам по электронной почте, чтобы вы могли загрузить и сохранить ее для своих записей.

Если товары отсутствуют на складе (поставка сторонних поставщиков), вы будете уведомлены о том, для каких товаров потребуется дополнительное время. Обычно мы поставляем такие товары менее чем за три дня.

Как только заказ будет размещен, вы получите квитанцию ​​/ счет, который можно будет заполнить для отчетности и бухгалтерского учета. Эту квитанцию ​​можно легко сохранить и распечатать для ваших записей.

Гарантия лучшего качества и подлинности вашего заказа

Ваш заказ предоставляется в электронном формате (обычно это Adobe Acrobat или MS Word).

Мы всегда гарантируем лучшее качество всей нашей продукции. Если по какой-либо причине вы не удовлетворены, мы можем провести совершенно БЕСПЛАТНУЮ ревизию и редактирование приобретенных вами продуктов. Кроме того, мы предоставляем БЕСПЛАТНЫЕ обновления нормативных требований, если, например, у документа есть более новая версия на дату покупки.

Гарантируем подлинность. Каждый документ на английском языке сверяется с оригинальной и официальной версией. Мы используем только официальные нормативные источники, чтобы убедиться, что у вас самая последняя версия документа, причем все из надежных официальных источников.

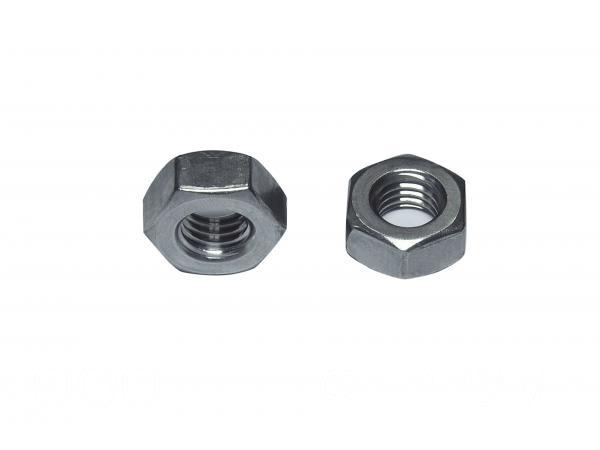

стандартных метрических шестигранных гаек согласно ANSI / ASME B18.2.4.1M и B18.2.4.2M | Инженеры Edge

Связанные ресурсы: оборудование

Стандартные метрические шестигранные гайки согласно ANSI / ASME B18.

2.4.1M и B18.2.4.2M

Метрические технические данные по аппаратному обеспечению ISO
дюйм Технические данные по аппаратному обеспечению ANSI
Конструкция, формула и расчеты крепежных деталей и винтов / болтов

Ширина метрических гаек

Ширина по плоскости гайки — это расстояние, измеренное перпендикулярно оси гайки, между двумя противоположными сторонами гайки в соответствии с примечаниями в соответствующих таблицах размеров. Для шестигранных гаек, изготовленных из прутка, номинальный размер прутка должен быть наиболее близким к указанной базовой ширине в плоскости гайки.Для гаек из цветных металлов, фрезерованных из прутков, указанные в таблице максимальные (базовые) размеры плоских поверхностей могут быть превышены в соответствии с коммерческими допусками для материала пруткового проката или тянутого проката.

Метрическая толщина гайки

Толщина гайка должна быть общая расстояние, измеренное параллельно оси гайки, от верхней части гайки на опорной поверхности и должна включать толщину шайбы лица, где при условии

Стандартные метрические шестигранные гайки, типы 1 и 2 типа.
ANSI / ASME B18.2.4.1M и B18.2.4.2M

Все размеры указаны в миллиметрах.

Номинальный диаметр гайки.
х
Шаг резьбы

Ширина по горизонтали
Квартиры, S

Ширина по горизонтали
Уголки, E

Толщина
M

Подшипник
Dia.Dw

Толщина поверхности шайбы
С

Макс

мин.

Макс

мин.

Макс

мин.

мин.

Макс

мин.

Метрические шестигранные гайки — тип 1

М1.6 × 0,35

3,20

3,02

3,70

3,41

1,30

1,05

2,3

М2 × 0,4

4.00

3,82

4,62

4,32

1,60

1,35

3,1

M2,5 × 0,45

5,00

4.82

5,77

5,45

2,00

1,75

4,1

M3 × 0,5

5,50

5,32

6. 35

6,01

2,40

2,15

4,6

M3,5 × 0,6

6,00

5,82

6,93

6.58

2,80

2,55

5,1

M4 × 0,7

7,00

6,78

8,08

7,66

3.20

2,90

6.0

M5 × 0,8

8,00

7,78

9,24

8,79

4,70

4. 40

7,0

M6 × 1

10,00

9,78

11,55

11,05

5,20

4,90

8.9

M8 × 1,25

13,00

12,73

15,01

14,38

6.80

6.44

11,6

a M10 × 1.5

15,00

14,73

17,32

16,64

9,1

8,7

13,6

0,6

0,3

M10 × 1,5

16. 00

15,73

18,48

17,77

8,40

8,04

14,6

M12 × 1,75

18,00

17.73

20,78

20,03

10.80

10,37

16,6

M14 × 2

21,00

20,67

24.25

23,36

12.80

12,10

19,4

M16 × 2

24,00

23,67

27,71

26. 75

14,80

14,10

22,4

M20 × 2,5

30,00

29,16

34,64

32,95

18.00

16,90

27,9

0,8

0,4

M24 × 3

36,00

35,00

41,57

39,55

21,50

20.20

32,5

0,8

0,4

M30 × 3,5

46,00

45,00

53,12

50,85

25. 60

24,30

42.5

0,8

0,4

M36 × 4

55,00

53,80

63,51

60,79

31,00

29,40

50,8

0.8

0,4

Метрические шестигранные гайки — тип 2

M3 × 0,5

5,50

5,32

6,35

6,01

2,90

2,65

4.6

M3,5 × 0,6

6,00

5,82

6,93

6. 58

3,30

3,00

5,1

M4 × 0.7

7,00

6,78

8,08

7,66

3,80

3,50

5,9

M5 × 0,8

8.00

7,78

9,24

8,79

5,10

4,80

6,9

M6 × 1

10,00

9.78

11,55

11,05

5,70

5,40

8,9

M8 × 1,25

13,00

12,73

15. 01

14,38

7,50

7,14

11,6

М10 ​​× 1,5

15,00

14,73

17,32

16.64

10,0

9,6

13,6

0,6

0,3

M10 × 1,5

16,00

15,73

18,48

17,77

9.30

8,94

14,6

M12 × 1,75

18,00

17,73

20,78

20,03

12,00

11. 57

16,6

M14 × 2

21,00

20,67

24,25

23,35

14,10

13,40

19.6

M16 × 2

24,00

23,67

27,71

26,75

16,40

15,70

22,5

M20 × 2.5

30,00

29,16

34,64

32,95

20,30

19,00

27,7

0,8

0,4

M24 × 3

36. 00

35,00

41,57

39,55

23,90

22.60

33,2

0,8

0,4

M30 × 3,5

46,00

45.00

53,12

50,85

28,60

27,30

42,7

0,8

0,4

M36 × 4

55,00

53,80

63.51

60,79

34,70

33,10

51,1

0,8

0,4

a Нестандартная ширина по квартирам 15 мм. Это особый заказ / размер.

© Copyright 2000-2021, Engineers Edge, LLC www.Engineersedge.com
Все права защищены
Отказ от ответственности | Обратная связь | Реклама | Контакты

Дата / Время:

Законы Монголии | Официальная нормативная библиотека — ГОСТ 26230-88

Продукт содержится в следующих классификаторах:

Классификатор ISO » 25 МАШИНОСТРОЕНИЕ » 25.120 Оборудование для бесчиповой обработки » 25.120.10 Кузнечное оборудование. Пресса. Ножницы »

Национальные стандарты » 25 МАШИНОСТРОЕНИЕ » 25.120 Оборудование для бесчиповой обработки » 25.120.10 Кузнечное оборудование. Пресса. Ножницы »

Национальные стандарты для сомов » Последнее издание » G Машины, оборудование и инструменты » G8 Машины и оборудование универсального применения » G83 Кузнечное оборудование »

В качестве замены:

ГОСТ 26230-84 — Линии автоматические для окончательной штамповки гаек. Диапазон мощности

Ссылки на документы:

ГОСТ 10702-78 — Прокат стальной углеродистый и легированный конструкционный для холодной штамповки и высадки. Технические характеристики

ГОСТ 1759.5-87 — Гайки. Механические свойства и методы испытаний

ГОСТ 5915-70 — Гайки шестигранные марки Б. Конструкция и размеры

.

ГОСТ 5927-70 — Гайки шестигранные (повышенной точности). Конструкция и размеры

ГОСТ 7417-75 — Сталь калиброванная круглая

.

Клиентов, которые просматривали этот товар, также просматривали:


Технология стальных труб.Требования к устройству и эксплуатации взрывоопасного и химически опасного производства

Язык: английский

Металлоконструкции

Язык: английский

Нагрузки и действия

Язык: английский

Сантехника керамическая. Типы и габаритные размеры

Язык: английский

Сосуды и аппараты стальные сварные. Общие технические условия

Язык: английский

Прокат из высокопрочной стали. Общие технические условия

Язык: английский

Знак соответствия формы обязательной сертификации, габаритов и технических требований

Язык: английский

Сосуды и аппараты стальные сварные.Основные Характеристики.

Язык: английский

Трубопроводная арматура. Скорость утечки клапанов.

Язык: английский

Сварные стыковые соединения трубопроводов АЭС. Типы и основные размеры

Язык: английский

Сварные швы стыков трубопроводов ТЭЦ.Типы и основные размеры.

Язык: английский

Детали и узлы трубопроводов атомных станций из сталей перлитного класса на давление до 2,2 МПа (22 кгс / см2). Сварные швы. Типы и размеры

Язык: английский

Технический регламент Таможенного союза. Безопасность высокоскоростного железнодорожного транспорта

Язык: английский

Технический регламент Таможенного союза.О безопасности упаковки

Язык: английский

Дуговая сварка в защитном газе. Сварные соединения. Основные типы, элементы конструкции и размеры

Язык: английский

Сталь и сплавы. Методы обнаружения и определения крупности

Язык: английский

Фильтры жидкости периодического действия, работающие под давлением.Требования безопасности и методы испытаний

Язык: английский

Масла вакуумные. Метод определения давления пара и температуры кипения

Язык: английский

Скалы. Методы определения прочности на осевое сжатие

Язык: английский

Основные нормы взаимозаменяемости. Общие допуски. Допуски формы и положения для элементов без указания индивидуальных допусков

Язык: английский

ЗАКАЗАТЬ ПРОСТО!

MongoliaLaws.org — ведущая в отрасли компания со строгими стандартами контроля качества, и наша приверженность точности, надежности и точности является одной из причин, по которым некоторые из крупнейших мировых компаний доверяют нам обеспечение своей национальной нормативно-правовой базы и перевод критически важных сложная и конфиденциальная информация.

Наша нишевая специализация — локализация национальных нормативных баз данных, включающих: технические нормы, стандарты и правила; государственные законы, кодексы и постановления; а также кодексы, требования и инструкции агентств РФ.

У нас есть база данных, содержащая более 220 000 нормативных документов на английском и других языках для следующих 12 стран: Армения, Азербайджан, Беларусь, Казахстан, Кыргызстан, Молдова, Монголия, Россия, Таджикистан, Туркменистан, Украина и Узбекистан.

Размещение заказа

Выберите выбранный вами документ, перейдите на «страницу оформления заказа» и выберите желаемую форму оплаты. Мы принимаем все основные кредитные карты и банковские переводы. Мы также принимаем PayPal и Google Checkout для вашего удобства. Пожалуйста, свяжитесь с нами для любых дополнительных договоренностей (договорные соглашения, заказ на поставку и т. Д.).

После размещения заказа он будет проверен и обработан в течение нескольких часов, но в редких случаях — максимум 24 часа.

Для товаров, имеющихся в наличии, документ / веб-ссылка будет отправлена ​​вам по электронной почте, чтобы вы могли загрузить и сохранить ее для своих записей.

Если товары отсутствуют на складе (поставка сторонних поставщиков), вы будете уведомлены о том, для каких товаров потребуется дополнительное время. Обычно мы поставляем такие товары менее чем за три дня.

Как только заказ будет размещен, вы получите квитанцию ​​/ счет, который можно будет заполнить для отчетности и бухгалтерского учета. Эту квитанцию ​​можно легко сохранить и распечатать для ваших записей.

Гарантия лучшего качества и подлинности вашего заказа

Ваш заказ предоставляется в электронном формате (обычно это Adobe Acrobat или MS Word).

Мы всегда гарантируем лучшее качество всей нашей продукции. Если по какой-либо причине вы не удовлетворены, мы можем провести совершенно БЕСПЛАТНУЮ ревизию и редактирование приобретенных вами продуктов. Кроме того, мы предоставляем БЕСПЛАТНЫЕ обновления нормативных требований, если, например, у документа есть более новая версия на дату покупки.

Гарантируем подлинность. Каждый документ на английском языке сверяется с оригинальной и официальной версией. Мы используем только официальные нормативные источники, чтобы убедиться, что у вас самая последняя версия документа, причем все из надежных официальных источников.

Пружинная шайба. Шайбы Гровера (пружинные шайбы) Шайба пружинная 10 65g 016

Заявки и конкурсы на поставку шайб стальных ГОСТ 6402-70 диаметром 6 мм.

  • 17.09.2019 в 07:02 Предприятие ООО «МТПК» хочет купить:
    Винт М8-6г * 16.Сталь 56.019 : ГОСТ 11738-84, в следующем объеме: 2 шт.
    Винт М10-6г * 30.56.019
    Винт М12-6г * Сталь 30.56.019 : ГОСТ 11738-84, в следующем объеме: 8 шт.
    Винт М12-6г * 40.56.019 сталь: ГОСТ 11738-84, в следующем объеме: 8 шт.
    Винт М12-6г * 50.56.019 сталь : ГОСТ 11738-84, в следующем объеме: 66 шт.
    Винт М16-6г * 45.56.019 сталь: ГОСТ 11738-84, в следующем объеме: 18 шт.
    Винт М24-6г * 150.56.019
    Винт М30-6г * 110.56.019
    Винт М36-6г * 150.56.019 Сталь : ГОСТ 11738-84, в следующем объеме: 9 шт.
    Шайба 8.65Г.019 Сталь : ГОСТ 6402 -70, в следующем объеме: 2 шт.
    Шайба 10.65Г.019
    Шайба 12.65Г.019 сталь: ГОСТ 6402-70, в следующем объеме: 22 шт.
    Шайба 16.65G.019 сталь: ГОСТ 6402-70, в следующем объеме: 18 шт.
    Шайба 24. Сталь 65Г.019 : ГОСТ 6402-70, в следующем объеме: 1 шт.
    Шайба сталь 30.65Г.019 : ГОСТ 6402-70, в следующем объеме: 9 м2
    Шайба 36.65Г.019 сталь: ГОСТ 6402-70, в следующем объеме: 17 шт.
    Шайба S 02/30/01 сталь: ГОСТ 11371-78, в следующем объеме: 3 шт.
    Шайба № 30 сталь : ГОСТ 11872-89, в следующем объеме: 3 шт.
    Штифт шплинт 10 * 125.019 сталь: ГОСТ 397-79, в следующем объеме: 1 шт.

    Пожелания заказчика: Винт М8-6г * 16.56.019 ГОСТ 11738-84 шт 2 Винт М10-6г * 30.56.019 ГОСТ 11738-84 шт 8 Винт М12-6г * 30.56.019 ГОСТ 11738-84 шт 8 Винт М12-6г * 40.56.019 ГОСТ 11738-84 шт 8 Винт M12-6g * 50.56.019 ГОСТ 11738-84 шт 8 Винт M16-6g * 45.56.019 ГОСТ 11738-84 шт 6 Винт M24-6g * 150.56.019 ГОСТ 11738-84 шт 1 Винт M30- 6g * 110.56.019 ГОСТ 11738-84 шт. 9 Винт M36-6g * 150.56.019 ГОСТ 11738-84 шт. 9 Шайба 8.65G.019 ГОСТ 6402-70 шт. 2 Шайба 10.65G.019 ГОСТ 6402-70 шт. 8 Шайба 12.65G .019 ГОСТ 6402-70 шт.22 Шайба 16.65Г. 019 ГОСТ 6402-70 шт. 18 Шайба 24.65Г.019 ГОСТ 6402-70 шт. 1 Шайба 30.65Г.019 ГОСТ 6402-70 шт. 9 Шайба 36.65G.019 ГОСТ 6402-70 шт. 17 Шайба С 02/30/016 ГОСТ 11371-78 шт 3 Шайба Н.30 ГОСТ 11872-89 шт 3 Пружинный шплинт 10 * 125.019 ГОСТ 397-79 шт 1 ответьте на заявку

  • ООО «МТПК» хочет купить:
    Винт М12-6г * 60.88.019 сталь : ГОСТ 11738-84, в следующем объеме: 8 шт.
    Винт М16-6г * 80.56.Сталь 019 : ГОСТ 11738-84, в следующем объеме: 1 шт.
    Шайба сталь 12.65Г.019 : ГОСТ 6402-70, в следующем объеме: 8 шт.
    Шайба 16.65Г.019 сталь : ГОСТ 6402 -70, в следующем объеме: 11 шт.

    Пожелания заказчика: Винт M12-6g * 60.88.019 ГОСТ 11738-84 sht 8 Винт M16-6g * 80.56.019 ГОСТ 11738-84 Шайба 12.65G.019 ГОСТ 6402-70 шт 8 Шайба 16.65G.019 ГОСТ 6402-70 шт 1 Штифт 20 * 70 ГОСТ 12207-79 шт 4 ответьте на заявку

  • 17.09.2019 в 07:01 Предприятие ООО «МТПК» хочет купить:
    Винт М8-6г * 30/88/019
    Винт М8-6г * 45/88/019 Сталь : ГОСТ 11738-84, в следующем объеме: 3 шт.
    Винт М16-6г * 50.88.019 Сталь : ГОСТ 11738-84, в следующем объеме: 12 шт.
    Шайба сталь 8.65Г.019 : ГОСТ 6402-70, в следующем объеме: 3 шт.
    Шайба 16.65Г.019 сталь : ГОСТ 6402 -70, в следующем объеме: 12 шт.

    Желание заказчика: Винт М8-6г * 30/88/019 ГОСТ 11738-84 шт 3 Винт М8-6г * 45/88/019 ГОСТ 11738-84 шт 3 Винт М16- 6г * 50.88.019 ГОСТ 11738-84 шт 12 Шайба 8.65G.019 ГОСТ 6402-70 шт 3 Шайба 16.65G.019 ГОСТ 6402-70 шт 12 ответьте на заявку

  • 16.09.2019 в 17:08 Предприятие ООО «МТПК» желает купить:
    Винт М8х25 сталь: 11738-84, в следующем объеме: 6 шт.
    Винт М10 * 25 сталь: 11738- 84, в следующем объеме: 9 шт.
    Винт М12 * 30 сталь: 11738-84, в следующем объеме: 24 шт.
    Винт М24 * 100 сталь: 11738-84, в следующем объеме: 24 м2
    Винт M36 * 65 сталь: 11738-84, в следующем объеме: 12 м2
    Винт M16 * 30 сталь: 11738-84, в следующем объеме: 8 шт.
    Гайка M24-6N сталь: 5915- 70, в следующем объеме: 6 шт.
    Гайка М30-6Н сталь: 5915-70, в следующем объеме: 12 шт.
    Шайба 8.65Г.019 сталь: 6402-70, в следующем объеме: 6 шт.
    Шайба 10.65Г.019 сталь: 6402-70, в следующем объеме: 9 шт.
    Шайба 12.65Г.019 сталь: 6402- 70, в следующем объеме: 24 шт.
    Шайба 24.65Г.019 сталь: 6402-70, в следующем объеме: 12 шт.
    Шайба 36.65G.019 сталь: 6402-70, в следующем объеме: 12 м2
    Шайба 30.02.01 Сталь : 11371-78, в следующем объеме: 6 шт.

    Желание заказчика: Винт М8х25 ГОСТ 11738-84 шт 6 Винт М10 * 25 ГОСТ 11738-84 шт 9 Винт М12 * 30 ГОСТ 11738-84 шт 24 Винт М24 * 100 ГОСТ 11738-84 шт 24 Винт М36 * 655 ГОСТ 11738-84 шт 12 Винт М16 * 30 ГОСТ 11738-84 шт 8 А также гайки и шайбы ответьте на заявку

  • 19.06.2019 в 09:45 Предприятие СтройКреп хочет купить:
    Шайба 8 30Х13 сталь: ГОСТ 6402, в следующем объеме: 100 шт.

    Пожелания заказчика: Шайба Гровера из стали 30Х13 ГОСТ 6402- 70 100шт или мин.партия ответьте на заявку

Продам, куплю шайбу гравировальную ГОСТ 6402-70 М6 — Доска объявлений Москвы

.

    Купить шайбу Grover из нержавеющей стали ГОСТ 6402-70, шайбу Grover от 30х13
    В наличии есть шайба Grover из стали 30Х13 (3Х13), тип Н (нормальная). Под заказ изготовим шайбу Гровера из нержавеющей стали 30Х13 других типов легкие (Л), тяжелые (Т), особо тяжелые (ОТ).Производство основано на собственных разработках. Наша продукция производится строго по ГОСТ 6402-70, соответствует …

    .

    Шайба пружинная Grover, 40X. ГОСТ 6402-70,

    Пружина шайбы Grover Grover 2.5.сталь 65Г. ГОСТ 6402-70.
    Шайба — это кольцевая часть крепежа, размещаемая под гайкой или головкой болта. Шайба — деталь, помещаемая под гайку или головку винта. шайбы общего назначения используются для увеличения площади подшипника, если опорная поверхность выполнена из мягкого материала или неравномерно, а также, если резьбовое отверстие расширяется. ..

    Шайба Grover 3х13, 30х13 по ГОСТ 6402-70 из наличия и под заказ
    Предлагаем шайбы пружинные Grover по ГОСТ 6402-70 из нержавеющей стали марки 30Х13 (3Х13) со склада и под заказ. Мы производим шайбы Grover всех размеров и типов. Мы можем предложить изготовление шайб Grover нестандартных размеров по чертежам. Мы производим эту продукцию в строгом соответствии с ГОСТ 640 …

    .

    парение
    Шайба пружинная С27.(Гровер) ГОСТ 6402-70 за кг 82 рубля !!!

Как получить выгодные предложения от поставщиков метизов: Москва

ГОСТ 6402-70 Шайба 6 мм .

Как правило, в строительной сфере часто можно встретить тот или иной материал, который нужен именно сейчас. и все равно какой город Москва или совсем другой регион.

Сегодня для решения этой проблемы мы предлагаем систему поиска поставщиков, которая помогает клиентам и покупателям находить взаимовыгодное сотрудничество.Хотите узнать, как именно это происходит?

Довольно просто, если вы используете новейшие технологии и всемирную сеть. Итак, заходите на сайт, на сайте выходит ваша заявка, пусть это будет шайба 6 мм ГОСТ 6402-70, регион указываете Москва. Хотя, стоит отметить, что поиски могут не ограничиваться только столицей. Это могут быть другие регионы РФ, а так же одним щелчком мыши можно охватить все города СНГ. На этом ваша работа практически закончена, так как автоматическая система сама рассылает рассылки поставщикам.И обычно они отвечают в течение 3 минут.

Именно по истечении этого времени предложения начнут поступать к вам. Шайба 6 мм ГОСТ 6402-70 для вашей электронной почты. В информации будет указана не только оптовая и розничная стоимость, но и сроки доставки, а также возможные условия доставки, если регион не Москва. Как видите, все достаточно просто и подобная система чем-то напоминает виртуальный тендер, который можно объявить, не заполняя целую стопку бумаг.

Теперь, конечно, вы хотите знать, по какой ссылке вы можете оставить заявку. Ее адрес указан ниже:

Отправить запрос поставщикам

Вы понимаете, что с этого момента у вас появилась уникальная возможность, благодаря которой вы можете сэкономить свое время. Забудьте о ненужных поисках. Ведь теперь все поставщики сами будут предлагать вам свой товар. И вы сами решаете, кому отдать предпочтение. Кстати, сайт хорош еще и тем, что ежедневно обновляется информация о стоимости металла и вы можете проверить обязательства поставщика, если он является авторизованным пользователем.Это поможет избежать возможных ошибок и убережет от мошенников.

Хорошие предложения — это реальность, и завтра у вас может быть отличный шанс купить все, что вам нужно, в отличном качестве по самой низкой цене.

Новый строительный портал STROIM100.RU — Основные поставщики и цены на стройматериалы.

Предлагаемый проект представляет собой информационный портал, на котором представлены цены основных поставщиков строительных материалов, таких как кирпич, бетон, плиты перекрытия, гипсокартон, пластиковые трубы и многое другое.

Основная цель проекта — предоставить потенциальным покупателям на условиях свободного доступа информацию о наличии, цене и качестве различных строительных материалов с указанием координат потенциальных поставщиков.

Удобная навигация по порталу Stroim100 позволяет максимально легко ориентироваться, выбирать нужный тип стройматериалов, видеть цены поставщиков, отправлять заявки и объявлять тендеры. Предлагаемые пользователям возможности сокращают время поиска, помогают выбрать лучшие позиции и сравнить цены поставщиков.

Удачных покупок и сделок на портале!


Шайба пружинная ГОСТ 6402-70 — конфигурация метизов — открытое кольцо с перекосом — единственный виток пружины, зазор в данном случае противоположен направлению затяжки гайки. Используется в разъемных резьбовых соединениях вместе с болтами, винтами, гайками, шпильками.

Пружинная шайба (также известная как «гровер») востребована в основном в машиностроении, автомобилестроении, строительстве, промышленности — везде в соединениях, испытывающих сильные динамические нагрузки.Часто используется в бытовых целях.

Для производства используются различные марки стали — углеродистые, нержавеющие, например 65Г, 70, 30Х13 (пружинная сталь).


Реже используются бронза, другие сплавы цветных металлов.
Цинковое или кадмиевое покрытие улучшает работу оборудования. Для неагрессивных сред допустимо использование без покрытия.
Основное требование к этим метизам — индекс твердости 40 HRC и выше, изделия из бронзы — не менее 90 HRB.

ШАЙБА ГРОВЕР — принцип действия, варианты изготовления Шайба Гровера

недопустима, по ГОСТ 27017, название шайбы однооборотная пружинная ГОСТ 6402-70, но давно заняла свое место. Английский инженер Уильям Гровер изобрел новый тип застежки на волне стремительного развития различных изобретений 19 века. Результатом невероятных нагрузок и вибраций для механиков того времени стала проблема, которую позже назвали «усталостным разрушением». Ослаблены соединения, закрепленные обычными резьбовыми креплениями.
Изобретение Гровера выдерживает ударные нагрузки, действуя как стопор. Принцип действия заключается в действии элементарного закона физики — при прямом ходе (завинчивание) движение резьбовых креплений беспрепятственно, при обратном ходе (откручивание) — острая кромка «упирается», останавливая движение из-за трения.
Это оборудование выбирается с диаметром немного большим, чем диаметр болта или винта. Гровер располагается между гайкой и монтажной поверхностью или плоской шайбой, либо под головкой болта или винта.Таким образом, резьбовые соединения надолго становятся прочными и безопасными.
Стандарт 6402-70 определяет четыре типа:
H — нормальный — квадратное сечение;
Т — тяжелый — тоже квадратного сечения;
ОТ — особо тяжелый — квадратного сечения;
L — легкие — в этом типе поперечное сечение представляет собой прямоугольник.

Читаем обозначение:

Шайба 2 12L 65G 016 ГОСТ 6402-70
В формуле указано исполнение 2 (исполнение 1 никак не указывается),
12 — для болта, винта или шпилька указанного диаметра,
L — легкая, сталь 65Г,
оцинкованная (01), толщина покрытия 6 мкм.

Производство шайб Grover ГОСТ 6402-70 Наша компания сертифицирована согласно требованиям ISO 9001 — качество всех видов выпускаемых метизов гарантировано. Стандартно мы проверяем все параметры каждой партии: внешний вид, размеры, твердость, вязкость, упругость, качество покрытия. Цена шайб ГОСТ 6402-70 определяется используемым материалом, типом покрытия и объемом заказа.

Шайбы или шайбы Гровера, в отличие от плоских и других различных шайб, изготавливаются не из листового металла или круга, а из специальной пружинной проволоки.Чтобы проволока имела пружинные свойства, она должна быть изготовлена ​​из специальной стали, например 65Г или 3Х13. Шайбы разработаны специально для предотвращения ослабления гайки, т.е. стопорные шайбы представляют собой своего рода стопорные шайбы. В связи с тем, что шайбы изготовлены из пружинной проволоки, они получили свое второе название — пружинные шайбы. На рисунке ниже вы можете увидеть, как схематично выглядит шайба (пружинная шайба):

Шайбы Grove (пружинные шайбы):

Как видно из схемы выше, шайбы представляют собой вырезанное кольцо круглой формы с концами, расположенными в разных плоскостях. Пружинные шайбы имеют упругую структуру и при установке плотно фиксируют гайку, прижимая ее к резьбе и не давая этой гайке откручиваться. Шайбы Grover изготавливаются по ГОСТ 6402-70 и могут быть двух исполнений. На рисунке ниже вы можете увидеть, как схематично выглядит каждый из этих дизайнов:

Как видно из вышеприведенной схемы, пружинные шайбы 1 отличаются от пружинных шайб 2 тем, что у шайб второго варианта их обрезанные концы слегка изогнуты.Зарубежным аналогом ГОСТ 6402-70 является DIN 127. Диаметр пружинных шайб по ГОСТ 6402-70 (шайб по DIN 127) варьируется от 2 мм до 48 мм.

Ниже приведен пример обозначения шайб Гровера по ГОСТ 6402-70:

.

Шайба пружинная, исполнение 1, для болта, винта, шпильки, диаметром 8 мм, нормальная, из стали 65Г без покрытия:

Шайба 8 65Г ГОСТ 6402-70

Также, помимо вариантов шайб, шайба может быть изготовлена ​​в четырех вариантах:

  • Шайба облегченная
  • Стандартные шайбы Гровера
  • Шайбы сверхпрочные
  • Шайба сверхтяжелая

В зависимости от версии, в которой изготовлены шайбы, они могут иметь разную толщину и вес. Шайба по ГОСТ 6402-70 (шайба по DIN 127) может изготавливаться с гальваническим покрытием. Оцинкованные шайбы менее подвержены коррозии и дольше остаются в хорошем состоянии. Оцинковка бывает разной толщины, но наша компания поставляет гальванизированные шайбы с толщиной оцинковки в двух вариантах — 6 мкм и 9 мкм. Оцинкованные пружинные шайбы немного дороже черных пружинных шайб, но их можно использовать в более суровых условиях, поэтому оцинкованные пружинные шайбы широко используются среди потребителей, которые используют шайбы во влажной среде или в среде, не защищенной от погодных условий. .

Ниже приводится пример обозначения шайб оцинкованных по ГОСТ 6402-70:

Шайба оцинкованная исполнение 1 для крепежа диаметром 16 мм из стали марки 65Г:

Шайба 16.65Г.019 ГОСТ 6402-70

Тех. на примере символа видно, что оцинковка обозначается комбинацией цифр — 01 плюс ее толщина. В таблице ниже приведены массы всех пружинных шайб по ГОСТ 6402-70:

.
Номинальный диаметр резьбы болта, винта, шпильки Масса теоретическая 1000 шт. шайбы стальные, кг
Типы шайб
Легкие (L) Нормальные (N) Тяжелые (T) Очень тяжелые (OT)
2 0,030 0,017 0,025
2,5 0,042 0,030 0,056
3 0,061 0,064 0,105
3,5 0,094 0,117
4 0,129 0,189 0,273
5 0,191 0,315 0,432
6 0,378 0,487 0,827
7 0,749 0,936
8 0,827 1 034 1,678
10 1 608 2010 2 984 4 212
12 3 462 3,450 4 816 6 488
14 5 487 5 355 7,316 9 509
16 7 507 8 022 10,56 13,34
18 10,23 11,40 14,62 18,06
20 14,33 15,75 19,70 23,89
22 19,25 20,92 25,66 36,14
24 24,16 27,12 38,55 51,93
27 33,14 41,76 56,67 73,71
30 46,14 60,87 79,80 101,1
33 65,07 49,52
36 69,51 91,03 115,9 173,9
39 73,9 86,37
42 113,9 129,7 195,2
45 120,1 123,5
48 126,3 215,2

Если вам требуются другие характеристики пружинных шайб, изготовленных по ГОСТ 6402-70 (пружинных шайб по DIN 127), то вы можете посмотреть их, скачав ГОСТ 6402-70 с нашего сайта.

Воспользовавшись приведенной выше таблицей на нашем сайте, Вы всегда сможете точно рассчитать стоимость транспортных расходов. указывает вес всех существующих замков шайб по ГОСТ 6402-70.

Наша компания может поставить стопорные шайбы из стали марки 65Г (стопорные шайбы стальные, стопорные шайбы оцинкованные). Помимо российских нормативных документов, наша компания поставляет пружинные шайбы, изготовленные по зарубежным стандартам DIN и ISO.

На все шайбы Grover и оцинкованные шайбы поставляемые нашей компанией выданы сертификаты качества.

Если у вас остались вопросы, связанные со стиральной машиной, вы можете задать их нашим менеджерам по электронной почте

ШАЙБА ПРУЖИНА

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ГОСТ 6402-70

(СТ СЭВ 2665-80)

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СССР

Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 17 апреля 1970 г. 532, крайний срок введения

Испытано в 1982 году

от 01.01.72

Настоящий стандарт распространяется на пружинные шайбы для болтов, винтов и шпилек с диаметром резьбы от 2 до 48 мм.

Стандарт полностью соответствует СТ СЭВ 2665-80.

1.1. Шайбы пружинные должны изготавливаться четырех типов:

Н — нормальный квадратного сечения;

Т — тяжелый квадратного сечения;

ОТ — особо тяжелый квадратного сечения;

Л — легкие прямоугольного сечения.

1.2. Конструкция и основные размеры шайб должны соответствовать указанным на чертеже. и c.

3,4–3,8. (Дополненная редакция, Изм. № 3).

3.9. К каждой партии шайб должен прилагаться документ о качестве установленного образца с указанием:

.

наименование или товарный знак производителя,

символ шайб,

результаты испытаний

Партия нетто, кг

(Введено дополнительно, Поправка No. 3).

4.1. Временная антикоррозионная защита, упаковка пружинных шайб и маркировка тары — по ГОСТ 18160-72.

(Дополненная редакция, Изм. № 3).

Условный диаметр резьбы болта, винта, шпильки

Масса теоретическая 1000 шт. шайбы стальные, кг

Расчетная сила упругости шайб из стали 65Г, Н

Типы шайб

Типы шайб

Легкие (L)

нормальный (N)

Тяжелый (T)

Очень тяжелая (OT)

Легкие (L)

нормальный (N)

Тяжелый (T)

Очень тяжелая (OT)

0,030

0,017

0,025

26,5

0,042

0,030

0,056

14,7

16,7

57,8

0,084

(0,061)

0,064

0,105

35,3

(8,8)

38,2

0,094

0,117

21,6

71,5

0,129

(0,190)

0,129

(0,189)

0,273

14,7

(50,0)

52,9

(136)

0,191

(0,318)

0,228

(0,315)

0,432

28,4

(67,6)

71,5

(158)

0,378

(0,560)

0,376

(0,487)

0,827

36,3

(81,3)

88,2

(184)

0,749

0,936

92,1

0,827

(1 046)

1 034

1,678

71,5

(69,6)

Издание с изм. 2, 3, утвержден в марте 1973 г., декабре 1982 г. (ИМС 3-73, 4-83).

Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 17 апреля 1970 г. № 532 установлен срок введения

01.01.72

Настоящий стандарт распространяется на пружинные шайбы для болтов, винтов и шпилек с диаметром резьбы от 2 до 48 мм.

Стандарт полностью соответствует СТ СЭВ 2665-80.

1.КОНСТРУКЦИЯ И РАЗМЕРЫ

1.1. Шайбы пружинные должны изготавливаться четырех типов:

Н — нормальный квадратного сечения;

Т — тяжелый квадратного сечения;

ОТ — особо тяжелый квадратного сечения;

Л — легкие прямоугольного сечения.

1.2. Конструкция и основные размеры шайб должны соответствовать указанным на чертеже. 1 и в таблице.

Условный диаметр резьбы болта, винта, шпильки

Типы шайб

k , (для шайб типа L и H), не более

Омыватели света (L)

Обычные шайбы (N)

Шайба тяжелая (T)

Шайбы сверхтяжелые (OT)

Пред. Выкл.

Пред. Выкл.

Пред. Выкл.

Пред. Выкл.

Пред. Выкл.

Пред. Выкл.

Примечания:

1. Допустимый размер s в пределах 10% от номинального размера.

2. Шайбы с размерами, заключенными в скобки, можно использовать до 01.01.85, и в их символе должна быть указана буква «u».

Примеры обозначений пружинной шайбы варианта 1 для болта, винта, шпильки диаметром 8 мм:

нормальная из стали марки 3Х13 без покрытия:

светлая из стали марки 65Г с кадмиевым покрытием толщиной 9 мкм хромированная:

то же исполнение 2, с размерами в скобках:

РАЗДЕЛ 1.

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Пружинные шайбы должны быть выполнены из проволоки по ГОСТ 11850-72 или другой технической документации из стали марок 65Г, 70 и 3Х13.

Допускается изготовление шайб пружинных из бронзы марки БрКМц3-1 по ГОСТ 18175-78 или других сплавов цветных металлов.

2.2. Масса стальных шайб и расчетное усилие упругости стали марки 65Г указаны в приложении.

2.3. Стальные пружинные шайбы должны иметь твердость 41. 5 — 49,5 HRC e (HRC 40-48), бронза не менее 90 HRB. Твердость может быть увеличена до 51,5 HRC e (HRC 50) для шайб из стали 70.

2.4. На поверхности шайб не должно быть окалины, заусенцев, трещин и коррозии. Следы неотделимой окалины не являются дефектом.

В плоскости среза допускаются дефекты, не влияющие на эксплуатационные характеристики шайбы и не выводящие ее размеры за пределы предельных отклонений.

2.3, 2.4. (Измененная редакция, Поправ.3).

2,5. Концы шайб должны иметь ровный срез; нематериальный скол металла т предельных отклонений не является признаком брака.

Край, образованный секущей плоскости и опорной поверхностью шайбы должны быть острыми.

2.6. Трапецеидальное сечение шайбы высотой х не является дефектом.

Фактическая толщина — это наибольшая высота. с .

2.7. (исключен, поправка № 3).

2,8. Шайбы должны быть без покрытия или с покрытием. Типы покрытий, их обозначения и толщины — согласно НТД. Допускается использование других видов покрытий — по ГОСТ 9.306-85.

(Дополненная редакция, Изм. № 3).

2.8a. Технические требования к покрытиям — по ГОСТ 9.301-86.

(Введено дополнительно, Изм. № 3).

2.9. Шайбы с металлическим покрытием, нанесенным методом катодного восстановления, необходимо обезвоживать.

2.10. Высота конца шайбы h 1 и h 2 после тройного сжатия их до плоского состояния и выдержки в таком состоянии в течение 24 часов должна составлять не менее 1,65 от фактической толщины шайбы.

2.9, 2.10. (Дополненная редакция, Изм. № 3).

2.11. Шайбы не должны ломаться и иметь трещины при загибе концов на 45 °.

2.12. (исключен, поправка № 3).

3. ПРАВИЛА ПРИЕМКИ И МЕТОДЫ КОНТРОЛЯ

* ГОСТ Р 50779.71-99 действует на территории Российской Федерации.

3.2. Шайбы отбираются из каждой партии, представленной для поставки, для проверки:

а) внешний вид;

б) размеры;

в) твердость;

г) вязкость;

д) пружинящие свойства;

д) качество покрытия.

3.1, 3.2. (Дополненная редакция, Изм. № 3).

3.3. Внешний вид шайб проверяют невооруженным глазом или с помощью лупы 2.5 — 3-х кратное увеличение.

(Дополненная редакция, Изм. № 2).

3.4. Размеры шайб проверяют универсальными измерительными приборами или калибрами, аттестованными совместно с методиками измерений в порядке, установленном ГОСТ 8.010-90 **.

** На территории Российской Федерации действует ГОСТ Р 8.563-96.

3.5. Определение твердости — по ГОСТ 9013-59. Расстояние от центра отпечатка до края шайбы должно быть равно половине размера « на ».Твердость шайб номинальным диаметром от 2 до 5 мм не контролируется. Для шайб с в

3.6. Для проверки вязкости шайба одним концом зажимается в тисках, другой конец загибается разводным ключом или рычагом с прорезью в сторону увеличения размеров h 1 и h 2 (дьявол 2, 3, 4). Размер должен быть сохранен во время теста. h между губками тисков и ключа, равно 0.5 ( д + 2в ).

3,7. Проверка пружинных свойств шайб проводится в следующем порядке:

а) шайбы сжимаются трижды до плоского состояния;

б) пружинные шайбы в количестве не менее 10 шт., Отделенные друг от друга плоскими шайбами, надеваются на стержень болта соответствующего диаметра и затягиваются гайкой до полного сжатия разжиженных концов шайб.

В этом состоянии стиральные машины выдерживаются 24 часа.

3.8. Методы проверки качества покрытий — по ГОСТ 9.302-88.

3,4–3,8. (Дополненная редакция, Изм. № 3).

3.9. К каждой партии шайб должен прилагаться документ о качестве установленного образца с указанием:

.

наименование или товарный знак производителя,

символ шайб,

результаты испытаний

Партия нетто, кг

(Введено дополнительно, Изм. № 3).

4.УПАКОВКА И МАРКИРОВКА

4.1. Временная антикоррозионная защита, упаковка пружинных шайб и маркировка тары — по ГОСТ 18160-72.

(Дополненная редакция, Изм. № 3).

ПРИЛОЖЕНИЕ

Номер ссылки

МАССА СТАЛЬНОЙ ШАЙБЫ И ИХ СВОЙСТВА ПРУЖИНЫ

Условный диаметр резьбы болта, винта, шпильки

Масса теоретическая 1000 шт.шайбы стальные, кг

Расчетная сила упругости шайб из стали 65Г, Н

Типы шайб

Типы шайб

Легкие (L)

нормальный (N)

Тяжелый (T)

Очень тяжелая (OT)

Легкие (L)

нормальный (N)

Тяжелый (T)

Очень тяжелая (OT)

Примечания:

1. Для определения массы бронзовых шайб массу, указанную в таблице, необходимо умножить на коэффициент 1,08.

2. Кронштейны дают массу и силу упругости шайб, изготовленных с сечением, соответствующим таблице стандарта.

Гайка по ГОСТ 5915 70. У вас отключен JavaScript

6. Срок действия отменен согласно протоколу № 5-94 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 11-12-94).

7.ИЗДАНИЕ (февраль 2010 г.) с поправками № 2, 3, 4, 5, 6, 7, утвержденными в феврале 1974 г., марте 1981 г., июне 1983 г., мае 1985 г., марте 1989 г., июль 1995 г. (IMS 3-74, 6-81, 11-83, 8-85, 6-89, 9-95)

Статус документа: действителен, вступил в силу 01.01.1972 Название на английском языке: Гайки шестигранные, марка изделия В. Конструкция и размеры Тип стандарта: Стандарты на продукцию (услуги) Срок действия ГОСТ: 1972-01-01 Дата последней публикации документа: 2010-03-24

Коды документа ГОСТ 5915-70:

Код ОКП: 128300 Код CGS: G33

.

Количество страниц: 5

Назначение ГОСТ 5915-70: Настоящий стандарт распространяется на шестигранные гайки класса точности В с диаметром резьбы от 1. От 6 до 48 мм.

Индекс (ы) ГРНТИ: 550329; 671561 Документ разработан орг: Минчермет СССР

ГОСТ 5915-70 можно скачать в следующих версиях:

Дата добавления в версию файла:

Внесены изменения и дополнения в ГОСТ 5915-70:

.

    Имя, тип:

    регистрационный:

    начало действия:

    Изменение №2 на ГОСТ 5915-70

    Тип изменения: Изменение текста
    Номер изменения: 2
    Регистрационный номер: 363

    Изменить №3 по ГОСТ 5915-70

    Тип изменения: Изменение текста
    Номер изменения: 3
    Регистрационный номер: 1621

    Изменение №4 на ГОСТ 5915-70

    Тип изменения: Изменение текста
    Номер изменения: 4
    Регистрационный номер: 2809

    Изменение №5 на ГОСТ 5915-70

    Тип изменения: Изменение текста
    Номер изменения: 5
    Регистрационный номер: 1311

    Изменить №6 по ГОСТ 5915-70

    Тип изменения: Изменение текста
    Номер изменения: 6
    Регистрационный номер: 780
    Новое значение:

    Изменение №7 на ГОСТ 5915-70

    Тип изменения: Изменение текста
    Номер изменения: 7
    Регистрационный номер: 348

ГОСТ 5915-70

Группа G33


МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ГАЙКИ ШЕСТИГОНАЛЬНАЯ ТОЧНОСТЬ КЛАСС

Конструкция и размеры

Гайки шестигранные, марка изделия B. Конструкция и размеры

ISS 21.060.20
OKP 12 8300

Дата выпуска 1972-01-01
относительно размера «под ключ» 13 мм 1973-01-01

ИНФОРМАЦИОННЫЕ ДАННЫЕ


1. РАЗРАБОТАН И ВНЕСЕН Министерством черной металлургии СССР

2. УТВЕРЖДЕН И ВНЕДРЕН ПОСТАНОВЛЕНИЕМ Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 18.02.70 N 178

.

3.Стандарт полностью соответствует СТ СЭВ 3683-82

.

5. СПРАВОЧНАЯ НОРМАТИВНО-ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ

6. Срок действия отменен согласно протоколу № 5-94 Межгосударственного совета по стандартизации, метрологии и сертификации (ИМС 11-12-94)

7. ИЗДАНИЕ (февраль 2010 г.) с поправками N 2, 3, 4, 5, 6, 7, утвержденными в феврале 1974 г., марте 1981 г., июне 1983 г., мае 1985 г., марте 1989 г. Июль 1995 г. (IMS 3-74, 6- 81, 11-83, 8-85, 6-89, 9-95)

1.Настоящий стандарт распространяется на шестигранные гайки класса точности B с диаметром резьбы от 1,6 до 48 мм.

(Дополненная редакция, Изм. № 4).

2. Конструкция и размеры гаек должны соответствовать указанным на чертеже и в таблице.

(Дополненная редакция, Изм. N 2-7).

3. Резьба — по ГОСТ 24705.

(Измененная редакция, изм. N 2, 4).

3а. Допуски размеров, отклонения формы и расположения поверхностей, а также способы контроля, не указанные в настоящем стандарте, * *.
________________
* Документ не действует на территории Российской Федерации. Действительно здесь и далее. — Примечание производителя базы данных.

3б. Допустимые дефекты на поверхности гаек и методы контроля — по *.
________________
* Документ не действует на территории Российской Федерации. Это действительно так. — Примечание производителя базы данных.

3а, 3б. (Внесено дополнительно, Поправка № 5).

4.(Исключен, Изм. № 5).

5. Технические требования — по *.
_________________
* На территории РФ в части маркировки,

6. (Исключен, Изм. № 2).

7. Масса гаек указана в Приложении 1.

8. (Исключен, Изм. № 4).

ГОСТ 5915-70

ШЕСТИГРАННЫЕ ГАЙКИ
КЛАСС ТОЧНОСТИ В

КОНСТРУКЦИЯ И РАЗМЕРЫ

Москва
Стандардинформ
2010

ГОСТ 5915-70

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ШЕСТИГРАННЫЕ ГАЙКИ
КЛАСС ТОЧНОСТИ В

Конструкция и размеры

Гайки шестигранные, марка B.
Конструкция и размеры

ГОСТ
5915-70

Дата введения 01. 07.72

в разрезе «под ключ» S = 13 мм

01.01.73

1. Настоящий стандарт распространяется на шестигранные гайки класса точности B с диаметром резьбы 1, От 6 до 48 мм.

(Измененная редакция, Ред.№ 4).

2. Конструкция и размеры гаек должны соответствовать указанным на чертеже и в таблице.

(Дополненная редакция, Дополнение № 2-7).

(Измененная редакция, Ред. Номер 2, 4).

3а. Допуски размеров, не указанные в настоящем стандарте, отклонения формы и расположения поверхностей и методы контроля — по ГОСТ 1759.1.

3б. Допустимые дефекты поверхностей гаек и методы контроля — по ГОСТ 1759.3.

3а, 3b. (введен дополнительно , г. Ред. № 5).

4. (исключая , г. Ред. № 5).

5. Технические требования — по ГОСТ 1759.0 *.

* На территории Российской Федерации в части маркировки действуют ГОСТ Р 52627-2006, ГОСТ Р 52628-2006.

6. (исключая , г. Ред. № 2).

7. Масса гаек указана в приложении.

8. (исключено , г. Ред. № 4).


Номинальный размер резьбы d

1, г. 6

2, г. 5

(3, 5)

0, г. 35

0, г. 40

0, г. 45

0, г. 50

0, г. 60

0, г. 70

0, г. 80

1, г. 25

1, г. 5

1, г. 75

2, г. 5

3, г. 5

4, г. 5

1, г. 25

1, г. 5

Размер под ключ S

3, г. 2

4, г. 0

5, г. 0

5, г. 5

Диаметр описанной окружности e , не менее

3, г. 3

4, г. 2

5, г. 3

5, г. 9

6, г. 4

7, г. 5

8, г. 6

10, г. 9

14, г. 2

17, г. 6

19, г. 9

22, г. 8

26, г. 2

29, г. 6

33, г. 0

37, г. 3

39, г. 6

45, г. 2

50, г. 9

60, г. 8

71, г. 3

82, г. 6

1, г. 6

2, г. 5

3, г. 5

1, г. 84

2, г. 30

2, г. 9

3, г. 45

4, г. 00

4, г. 60

5, г. 75

6, г. 75

8, г. 75

10, г. 8

13, г. 0

15, г. 1

17, г. 3

19, г. 4

21, г. 6

23, г. 8

25, г. 9

29, г. 2

32, г. 4

38, г. 9

45, г. 4

51, 8

d w, не менее

2, г. 9

3, г. 6

4, г. 5

5, г. 0

5, г. 4

6, г. 3

7, г. 2

9, г. 0

11, г. 7

14, г. 5

16, г. 5

19, г. 2

22, г. 0

24, г. 8

27, г. 7

31, г. 4

33, г. 2

38, г. 0

42, г. 7

51, 1

59, г. 9

69, г. 4

0, г. 2

0, г. 3

0, г. 4

0, г. 5

0, г. 6

0, г. 8

0, г. 10

0, г. 15

0, г. 20

0, г. 25

Высота м

1, г. 3

1, г. 6

2, г. 0

2, г. 4

2, г. 8

3, г. 2

4, г. 7

5, г. 2

6, г. 8

8, г. 4

10, г. 8

12, 8

14, г. 8

16, г. 4

19, г. 8

21, г. 5

23, г. 6

25, г. 6

Примечания.

1. Размеры гаек, в скобках, использование не рекомендуется.

2. Допускается изготовление гаек с размерами, указано в приложении 2.

3. Допускается изготовление гаек с номинальной высотой м не менее 0, 8 d и предельные отклонения по ГОСТ 1759.1 с учетом требований ГОСТ 1759.5 *.

* ГОСТ Р 52628-2006 действует на территории Российской Федерации.

Легенда Пример исполнения гаек 1, диаметр резьбы d = 12 мм, с размером под ключ S = 18 мм, с большим шагом резьбы с допуском 6H, класс прочности 5, без крышки:

Гайка М12-6Н.5 (S18) ГОСТ 5915-70

Также, исполнение 2, с размером под ключ S = 19 мм, мелкий шаг с допуском 6H, класс прочности 12, Сталь 40Х, с покрытием 01 толщиной 6 мкм:

Гайка 2М12 ´ 1 , 25-6Н. 12.40Х.016 ГОСТ 5915-70.


Номинальный диаметр резьбы

Шаг резьбы

Размер под ключ

Диаметр описанной окружности, не менее

Не менее

Высота

Примечания:

1. Гайки в скобках использовать не рекомендуется.

2. Допускается изготовление гаек с размерами, указанными в Приложении 2.

3. Допускается изготовление гаек с номинальной высотой не менее 0,8 и предельными отклонениями при соблюдении требований *.
_________________
* На территории РФ действует.

Пример обозначения гайки исполнения 1 с диаметром резьбы 12 мм, размером под ключ 18 мм, с большим шагом резьбы с полем допуска 6Н, класс прочности 5, без покрытия.

Условный диаметр резьбы d, мм Теоретическая масса 1000 шт. гайки, кг ”Условный диаметр резьбы d, мм Теоретическая масса 1000 шт. орехи, кг ”1,6 0,074 8 5,548 24 122,870 2 0,141 10 10,220 27 175,280 2,5 0,272 12 15,670 30 242,540 3 0,377 14 25,330 36 416,780 3,5 0,497 16 37,610 42 623,880 4 0,800 18 53,270 48 956.200 5 1,440 20 71,440 6 2,573 22 103,150 Определить массу гаек из других материалов, значения массы, указанные в таблице, следует умножить на коэффициенты: 0,356 — для алюминиевого сплава; 1080 — для латуни. ПРИЛОЖЕНИЕ 1. (Дополненная редакция, Изм. № 4, 6). ПРИЛОЖЕНИЕ 2 Справочные размеры в мм Номинальный диаметр резьбы d 10 12 14 22 Размер под ключ S 17 19 22 32 Диаметр описанной окружности e, не менее 18,7 20,9 23,9 35,0 dw, не менее 15,5 17, 2 20,1 29,5 Теоретический вес 1000 шт.

ГОСТ 5915-70

Большой шаг резьбы 0,35 0,40 0,45 0,50 0,60 0,70 0,80 1 1,25 1,5 1,75 2 2,5 3 3,5 4 4,5 5 малый — 1 1,25 1,5 2 3 Размер под ключ 3,2 4,0 5,0 5,5 6 7 8 10 13 16 18 21 24 27 30 34 36 41 46 55 65 75 Диаметр описанной окружности, не менее 3,3,2,2,3,3 5,9 6,4 7,5 8,6 10,9 14,2 17,6 19,9 22,8 26,2 29,6 33,0 37,3 39,6 45.2 50,9 60,8 71,3 82,6 не менее 1,6 2,0 2,5 3,0 3,5 4,0 5,0 6,0 8,0 10 12 14 16 18 20 22 24 27 30 36 42 48 не более 1,84 2,30 2,9 3,45 4,00 4,60 5,75 6,75 8,75 10,8 13,0 15,1 17,3 19, 4 21,6 23,8 25,9 29,2 32,4 38,9 45,4 51,8, не менее 2,9 3,6 4,5 5,0 5,4 6,3 7,2 9, 0 11,7 14,5 16,5 19,2 22,0 24,8 27,7 31,4 33,2 38,0 42,7 51,1 59,9 69,4 не более 0,2 0, 3 0,4 0,5 0,6 0,8 не менее 0,10 0,15 0,20 0,25 Высота 1,3 1,6 2,0 2,4 2,8 3,2 4,7 5,2 6,8 8,4 10,8 12,8 14,8 16,4 18,0 19,8 21. 5 23,6 25,6 31,0 34,0 38,0 Примечания: 1.

У вас отключен JavaScript.

Допускается изготовление гаек с размерами, указанными в приложении 2. 3. Допускается изготовление гаек с номинальной высотой m не менее 0,8 d и предельными отклонениями по ГОСТ 1759.1 при соблюдении требований ГОСТ 1759.5 *. * ГОСТ Р 52628-2006 действует на территории Российской Федерации. Пример обозначения гайки исполнения 1, с диаметром резьбы d = 12 мм, с размером под ключ S = 18 мм, с большим шагом резьбы с полем допуска 6Н, класс прочности 5, без покрытия: Гайка М12-6Н.5 (С18) ГОСТ 5915-70 То же, исполнение 2, с размером под ключ S = 19 мм, с малым шагом резьбы с полем допуска 6Н, класс прочности 12, из стали марки 40Х, с покрытием 01 толщина 6 мкм: Гайка 2М12´1, 25-6Н.12.40Х.016 ГОСТ 5915-70 ПРИЛОЖЕНИЕ 1 Справочная масса гаек стальных конструкции 1 с большим шагом резьбы Номинальный диаметр резьбы d, мм Масса теоретическая 1000 шт.

Гайки шестигранные класса точности В. Конструкция и размеры Обозначение: ГОСТ 5915-70 Статус: в РФ истек Тип: ГОСТ Русское название: Гайки шестигранные класса точности В. Конструкция и размеры Английское название: Гайки шестигранные, марка изделия В. Конструкция и размеры Дата актуализации текста: 06.04.2015 Дата обновления описания: 21.04.2018 Дата публикации: 24.03.2010 Дата актуализации вступление в силу: 01.01.1972 Дата последнего изменения: 11.01.2018 Дата истечения: 01.01.2017 Перепечатка: перепечатка с поправками.


2 Область применения и условия использования: Настоящий стандарт распространяется на шестигранные гайки класса точности В с диаметром резьбы от 1,6 до 48 мм. Вместо этого: ГОСТ 5915-62 Частичная замена: ГОСТ ISO 4032-2014 в части гаек с большой резьбой. подача; ГОСТ ISO 8673-2014 в части гаек с мелким шагом резьбы. Список изменений: No.0 из (рег.) «Поправка к изменению» №2 из (рег.

Внимание

Гайки (исполнение 1) с большим шагом резьбы, кг ”12,06 18,40 28,91 85,67 ПРИЛОЖЕНИЕ 2 (Введено дополнительно, Изменение №6; дополненное издание, Изменение №7). ИНФОРМАЦИОННЫЕ ДАННЫЕ 1. РАЗРАБОТАНЫ И ВНЕДРЕНЫ МИНИСТЕРСТВОМ СЕРЕБРЯНОЙ МЕТАЛЛУРГИИ СССР 2 УТВЕРЖДЕНЫ И ВНЕДРЕНИЕ РЕЗОЛЮЦИЕЙ СТАНДАРТНОГО КОМИТЕТА. мер и средств измерений по постановлению Совета Министров СССР от 18 февраля 70 г.178 3. Стандарт полностью соответствует СТ СЭВ 3683-82 4. ВЗАМЕН ГОСТ 5915-62 5.


СПРАВОЧНАЯ НОРМАТИВНО-ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ Обозначение ссылочной технической документации Номер позиции Обозначение ссылочной технической документации Номер позиции ГОСТ 1759.0- 87 5 ГОСТ 1759.5-87 2 ГОСТ 1759.1-82 2, 3а ГОСТ 24705-2004 3 ГОСТ 1759.3-83 3б 6. Срок действия отменен согласно протоколу № 5-94 Межгосударственного совета по стандартизации, метрологии и Сертификация (IMS 11-12-94) 7.

Гайки гост 5927-70 и гост 5915-70. сравнение

Цитата: Сообщение от Булла в техническом эксперте, поэтому информации об увольнении технического эксперта в статусе ГОСТ 5915-70 нет, указано как документ двойного назначения (есть кликабельность для пояснения). На вкладке примечаний указано: 1. С 01.01.2017 прекращается действие ГОСТ 5915-70 на территории РФ в отношении гаек с мелким шагом резьбы. Взамен с 1 января 2017 года на территории Российской Федерации вводится ГОСТ ISO 8673-2014 (приказ Росстандарта от 21 июля 2015 г. 945-й).
2. Применение ГОСТ 5915-70 на территории Российской Федерации прекращается с 01.01.2017 в части гаек с большим шагом резьбы. Взамен с 1 января 2017 г. на территории Российской Федерации действует ГОСТ ISO 4032-2014 (приказ Росстандарта от 21 июля 2015 г. № 941-ст). 3. Правила применения межгосударственных стандартов установлены п. 8 ГОСТ 1.0-2015 «Межгосударственная система стандартизации.

ГОСТ 5915-70 ГАЙКИ МЕЖГОСУДАРСТВЕННЫХ СТАНДАРТНЫХ КЛАССОВ ТОЧНОСТИ ПО КОНСТРУКЦИИ И РАЗМЕРАМ МоскваСтандартнформ2010 ГОСТ 5915-70 ГАЙКИ МЕЖГОСУДАРСТВЕННЫХ СТАНДАРТОВ ГЕКСАГОНАЛЬНЫЕ КЛАССЫ ТОЧНОСТИ «Конструкция и размеры Кат.15 Размеры 01. ГОСТ 01.07 Размеры В. 07. 07 Размеры 07 C Гаечный ключ »S = 13 мм 01.01.73 1. Настоящий стандарт распространяется на шестигранные гайки класса точности В с диаметром резьбы от 1,6 до 48 мм. (Дополненная редакция, Изм. №4). 2. Конструкция и размеры гаек должны соответствовать указанным на чертеже и в таблице.
(Дополненная редакция, Дополнение № 2-7). 3. Резьба по ГОСТ 24705. (Измененная редакция, изм. № 2, 4). 3а. Допуски размеров, отклонения формы и расположения поверхностей, а также методы контроля, не установленные настоящим стандартом, — по ГОСТ 1759.1. 3b.

Работает ли гост 5915 70 в России

Согласовано с: Аутентичный текст с ИСО Аутентичный текст с МЭК Аутентичный текст с ГОСТ Аутентичный текст с другими Содержит требования: ИСО Содержит требования: МЭК Содержит требования: СЭВ СТ СЭВ 3683-82 Содержит требования: ГОСТ Содержит требования: прочие Нормативные ссылки на: ИСО Нормативные ссылки на: МЭК Нормативные ссылки на: ГОСТ 1759.0-87; ГОСТ 1759.1-82; ГОСТ 1759.3-83; ГОСТ 1759.5-87; ГОСТ 24705-2004 Нормативные ссылки на: Другой Документ, представленный организацией СНГ Минчермет СССР Документ, принятый организацией СНГ Номер протокола Дата принятия Дочерние страны Офис Ростехрегулирования 220 — Стандартизация и сертификация в машиностроении Технический комитет России Разработчик МНД Российская Федерация Interstate TC 229 — Крепежные изделия Дата последней публикации 03. 24.2010 Количество (а) изменение (я) переиздание в новой редакции
ГОСТ 5915-70 ГАЙКИ ГРУППА G33 ШЕСТИУГОЛЬНЫЕ КЛАССЫ ТОЧНОСТИ B Конструкция и размеры Гайки шестигранные, марка изделия B. Конструкция и размеры MKS 21.060.20OKP 12 8300 Дата введения 1972-01 -01 в части «под ключ» размер 13 мм 1973-01-01 1. РАЗРАБОТАН И ВНЕДРЕН ВНОВЬ МЧМ СССР 2.

Важно

УТВЕРЖДЕНО И ВНЕДРЕНИЕ Постановлением Комитета стандартов, мер и средств измерений при Совете Министров СССР от 18.02.70 N 178 3. Стандарт полностью соответствует СТ СЭВ 3683-82 4. ВЗАМЕН ГОСТ 5915-62 5. СПРАВОЧНАЯ НОРМАТИВНО-ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ Обозначение технической документации, на которую делается ссылка Номер позиции ГОСТ 1759.0-87 5 ГОСТ 1759.1-82 2, 3а ГОСТ 1759.3-83 3б ГОСТ 1759.5-87 2 ГОСТ 24705-2004 3 6.


Срок действия снят согласно протоколу № 5-94 Межгосударственного совета по стандартизации, метрологии и сертификации (ИМС 11- 12-94) 7. ИЗДАНИЕ
(февраль 2010 г.) с поправками, внесенными пп. 2, 3, 4, 5, 6, 7, утверждены в феврале 1974 г., марте 1981 г., июне 1983 г., мае 1985 г., марте 1985 г., марте 1989 г., июле 1995 г. (МСМ 3-74, 6-81, 11-83, 8- 85, 6-89, 9-95) 1. Настоящий стандарт распространяется на шестигранные гайки класса точности B с диаметром резьбы от 1,6 до 48 мм. (Дополненная редакция, Изм. №4). 2. Конструкция и размеры гаек должны соответствовать указанным на чертеже и в таблице.
(Дополненная редакция, Дополнение N 2-7). 3. Резьба — по ГОСТ 24705. (Измененная редакция, изм. N 2, 4).3а. Допуски размеров, отклонения формы и расположения поверхностей, а также методы контроля, не установленные настоящим стандартом, по ГОСТ 1759.1 *. * Документ не действует на территории РФ. Действует ГОСТ Р ИСО 4759-1-2009, далее по тексту.
— Примечание производителя базы данных. 3b.
Большой шаг 0,35 0,40 0,45 0,50 0,60 0,70 0,80 1 1,25 1,5 1,75 2 2,5 3 3,5 4 4,5 5 ниток Малый — 1 1,25 1,5 2 3 Размер под ключ S 3,2 4,0 5,0 5,5 5,5 7 7 10 10 16 16 18 21 24 27 30 34 36 41 46 55 65 75 Диаметр описанной окружности e, не менее 3. 3 4,2 5,3 5,9 6,4 7,5 8,6 10,9 14,2 17,6 19,9 22,8 26,2 29,6 33,0 37,3 39, 6 45,2 50,9 60,8 71,3 82,6 да не менее 1,6 2 2,5 3 3,5 4 5 6 8 10 12 14 15 18 20 22 24 27 30 36 42 48 не более 1,84 2,30 2,9 3,45 4,00 4,60 5,75 6,75 8,75 10,8 13,0 15,1 17,3 19,4 21,6 23,8 25, 9 29,2 32,4 38,9 45,4 51,8 dw, не менее 2,9 3,6 4,5 5,0 5,4 6,3 7,2 9,0 11,7 14,5 16,5 19,2 22,0 24,8 27,7 31,4 33,2 38,0 42,7 51,1 59,9 69,4 hw не более 0,2 0,3 0,4 0, 5 0,6 0,8 не менее 0,10 0,15 0,20 0,25 Высота м 1.3 1,6 2,0 2,4 2,8 3,2 4,7 5,2 6,8 8,4 10,8 12,8 14,8 16,4 18 19,8 21,5 23,6 25,6 31 34 38 Примечания. 1. Гайки в скобках использовать не рекомендуется. 2. Гайки шестигранные

ГОСТ 5915-70 — это крепеж с резьбой, который используется с болтами или шпильками. Его можно дополнить шайбами. Сферы применения разнообразны, так как для производства используются разные металлы, орехи можно использовать в средах с повышенной влажностью или концентрацией агрессивных веществ. При изготовлении этого вида крепежа действуют требования класса точности В, резьба имеет диаметр М1. 6-48.

В стандарте указаны размеры отдельных частей изделия, даны ссылки на ГОСТы, используемые в производстве наряду с этим, а также приведены чертежи всех трех вариантов, в которых изготовлен этот тип крепежа. У них есть следующие особенности:

  • Исполнение 1. Имеет фаску с двух сторон: при переходе на верхнюю плоскость и основание;
  • Исполнение 2. Снимается скос только у основания;
  • Исполнение 3. В верхней части снята фаска, в основании — цилиндрическая головка.

Технические требования к данному типу крепежа указаны в тексте ГОСТ 1759-70.

В производстве используется широкий спектр сталей и сплавов цветных металлов, в зависимости от сырья гайки могут иметь тот или иной набор свойств. Для повышения этих качеств изделие можно обработать покрытием, состав которого регламентируется ГОСТ 9306-85. Это может быть:

  • с масляной пропиткой (хим. Окс. Пр., Хим. Фосф. Пр.) на фосфатной или оксидной основе;
  • хромирован с использованием металлов, таких как кадмий или цинк.

Пример обозначения приспособления

Гайка 2 с диаметром резьбы М16 с малым шагом резьбы 1,5, класс прочности 8, марка 40Х, покрытая химическим окислением с смазкой:

Гайка 2М16х1.5-6Н.8.40Х.05 ГОСТ 5915-70

* Из стали следующих марок:

1) углеродистые конструкционные стали ст.20, ст.35, ст.45

2) стали конструкционные низколегированные для сварных конструкций — 09Г2С

3) стали конструкционные легированные 40Х, 30ХГСА, 20ХХ4А, 30ХМА

4) стали конструкционные жаропрочные 25Х1МФ, 25Х2М1Ф, 20Х1М1Ф1ТР

5) коррозионно-стойкие, жаропрочные, жаропрочные стали 12Х18х20Т, 20Х13, 10Х17х23М2Т, 14Х17х3, 13Х11х3В2МФ

6) стали и сплавы цветных металлов


Номинальный размер резьбы d
M1.6 M2 M2.5 M3 (M3,5) M4 M5 M6 M8 M10 M12 (M14) M16 (М18) M20 (M22) M24 (M27) M30 M36 M42 M48
Шаг Большой 0,35 0,40 0,45 0,50 0,60 0,70 0,80 1 1,25 1,5 1,75 2 2,5 3 3,5 4 4,5 5
резьба Малый 1 1,25 1,5 2 3
Размер под ключ S 3,2 4,0 5,0 5,5 6 7 8 10 13 16 18 21 24 27 30 34 36 41 46 55 65 75
Диаметр описанной окружности e, не менее 3,3 4,2 5,3 5,9 6,4 7,5 8,6 10,9 14,2 17,6 19,9 22,8 26,2 29,6 33,0 37,3 39,6 45,2 50,9 60,8 71,3 82,6
д а не менее 1,6 2 2,5 3 3,5 4 5 6 8 10 12 14 15 18 20 22 24 27 30 36 42 48
не более 1,84 2,30 2,9 3,45 4,00 4,60 5,75 6,75 8,75 10,8 13,0 15,1 17,3 19,4 21,6 23,8 25,9 29,2 32,4 38,9 45,4 51,8
d w, не менее 2,9 3,6 4,5 5,0 5,4 6,3 7,2 9,0 11,7 14,5 16,5 19,2 22,0 24,8 27,7 31,4 33,2 38,0 42,7 51,1 59,9 69,4
h w не более 0,2 0,3 0,4 0,5 0,6 0,8
не менее 0,10 0,15 0,20 0,25
Высота, м 1,3 1,6 2,0 2,4 2,8 3,2 4,7 5,2 6,8 8,4 10,8 12,8 14,8 16,4 18 19,8 21,5 23,6 25,6 31 34 38

ГОСТ 5915-70

Группа G33

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ГАЙКИ ШЕСТИУГОЛЬНЫЙ КЛАСС ТОЧНОСТИ

Конструкция и размеры

Гайки шестигранные, марка В.Конструкция и размеры


ISS 21.060.20
OKP 12 8300

Дата введения 1972-01-01
относительно размера «под ключ» 13 мм 1973-01-01

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерство черной металлургии СССР

2. УТВЕРЖДЕНО И ВНЕДРЕННО ПОСТАНОВЛЕНИЕМ Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 18.02.70 N 178

3.Стандарт полностью соответствует СТ СЭВ 3683-82

4. ВЗАМЕН ГОСТ 5915-62

5. СПРАВОЧНАЯ НОРМАТИВНО-ТЕХНИЧЕСКАЯ ДОКУМЕНТЫ

6. Срок действия снят согласно протоколу № 5 -94 Межгосударственного совета по стандартизации, метрологии и сертификации (IMS 11-12-94)

7. ИЗДАНИЕ (февраль 2010 г.) с изменениями N 2, 3, 4, 5, 6, 7, утвержденными в феврале 1974 г. Март 1981 г., июнь 1983 г., май 1985 г., март 1989 г.Июль 1995 г. (IMS 3-74, 6-81, 11-83, 8-85, 6-89, 9-95)

1. Настоящий стандарт распространяется на шестигранные гайки класса точности B с диаметром резьбы от 1,6 до 48 мм. .

(Дополненная редакция, Изм. № 4).

2. Конструкция и размеры гаек должны соответствовать указанным на чертеже и в таблице.

(Дополненная редакция, Изм. N 2-7).

3. Резьба — по ГОСТ 24705.

(Измененная редакция, изм. N 2, 4).

3а. Допуски размеров, отклонения формы и расположения поверхностей, а также методы контроля, не установленные настоящим стандартом, по ГОСТ 1759.1 *.
________________
ГОСТ Р ИСО 4759-1-2009, далее по тексту. — Примечание производителя базы данных.

3б. Допустимые дефекты на поверхностях гаек и методы контроля — по ГОСТ 1759.3 *.
________________
* Документ не действует на территории Российской Федерации.Действует ГОСТ Р ИСО 6157-2-2009. — Примечание производителя базы данных.

3а, 3б. (Внесено дополнительно, Поправка № 5).

4. (Исключен, Изм. № 5).

5. Технические требования — по ГОСТ 1759.0 *.
_________________
* На территории Российской Федерации в части маркировки действуют ГОСТ Р 52627-2006, ГОСТ Р 52628-2006.

6. (Исключен, Изм. № 2).

7. Масса гаек указана в Приложении 1.

8. (Исключен, Изм. № 4).

Номинальный диаметр резьбы

Шаг резьбы

большой

малый

Размер под ключ

не менее

не более

Не менее

не более

не менее

Примечания:

1.Гайки в скобках использовать не рекомендуется.

2. Допускается изготовление гаек с размерами, указанными в приложении 2.

3. Допускается изготовление гаек с номинальной высотой не менее 0,8 и предельными отклонениями по ГОСТ 1759.1 с учетом требований ГОСТ 1759.5 *.
_________________
* ГОСТ Р 52628-2006 действует на территории Российской Федерации.

Пример обозначения гайки исполнения 1 с диаметром резьбы 12 мм, размером под ключ 18 мм, с большим шагом резьбы с полем допуска 6Н, класс прочности 5, без покрытия:

Гайка M12-6H.5 (S 18) ГОСТ 5915-70

То же исполнение 2, под ключ 19 мм, с мелким шагом резьбы с полем допуска 6Н, класс прочности 12, из стали марки 40Х, с покрытием 01 толщиной 6 мкм:

Гайка 2М12х1.25-6Н.12.40Х.016 ГОСТ 5915-70

ПРИЛОЖЕНИЕ 1 (справочное). Вес стальных гаек (вариант 1) с большим шагом резьбы

ПРИЛОЖЕНИЕ 1
Артикул

Вес стальных гаек (вариант 1) с большим шагом резьбы

Номинальный диаметр резьбы, мм

Масса теоретическая 1000 шт.орехи кг


Для определения массы гаек из других материалов значения массы, указанные в таблице, следует умножить на коэффициенты: 0.356 — для алюминиевого сплава; 1080 — для латуни.

ПРИЛОЖЕНИЕ 1. (Дополненная редакция, Дополнения N 4, 6).

ПРИЛОЖЕНИЕ 2 (справочное)

ПРИЛОЖЕНИЕ 2
Артикул

Размеры в мм

Номинальный диаметр резьбы

Размер под ключ

Диаметр описанной окружности, не менее

Не менее

Масса теоретическая 1000 шт.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
