Фрезер для врезки замков: Фрезер для врезки замков Virutex FC116U

Содержание

Фрезер-инструмент для врезки петель и замков универсальный ↩

Основным инструментом для монтажа дверной фурнитуры является фрезер для врезки петель и замков. При этом выбор модели зависит от спектра решаемых задач, поэтому перед покупкой или арендой мы рекомендуем ознакомиться с основными особенностями такого электроинструмента. Для врезки петель, защелок, замков понадобятся следующие разновидности фрезеров:

  • кромочный фрезер позволяет выполнять выборку древесины на небольшую глубину, поэтому подходит для монтажа петель замков, защелок (у двух последних разновидностей — только для фасадной части). Для этих целей подходят любые ручные инструменты малой мощности и массы, которые удобно держать в одной руке. Электроинструмент должен иметь цангу под фрезы с хвостовиками диаметром до 8 мм;
  • фрезер для врезки тела замка или защелки должен иметь высокую мощность и возможность фрезерования на глубине от 7 см. Для этого используется погружной инструмент мощностью от 1900 Вт с цангой под фрезы с хвостовиками диаметром до 12 мм.
    Мы рекомендуем выбирать инструменты FESTOOL2000 или DeWalt 625e, а также широкий спектр моделей от MAKITA.

Любой фрезер для петель и замков используется с шаблоном DOOR TOOL, который представляет собой плоский инструмент для установки вставки под каждую модель петли замка. Он крепится к торцу двери с помощью специальных струбцин и служит для ограничения зоны фрезерования. К шаблону необходимо приобрести одну или несколько вставок под конкретный вид и модель дверной фурнитуры. Например, установка скрытых петель врезки может осуществляться только с помощью одной вставки, а замок потребует применение отдельного элемента с размерами фасадной части и еще одного — для выемки паза под тело запирающего устройства.

В любом случае мы рекомендуем приобретать один из шаблонов DOOR TOOL с базовой вставкой для карточной петли, а затем доукомплектовать его вставками под конкретную специфику выполняемых работ. В любом случае, следует учесть, что без шаблона со вставками фрезер использовать не имеет смысла, поскольку не обеспечивается заданная точность паза.

Также Вам обязательно понадобится другой инструмент для врезки петель и замков:

  • копировальные кольца под модель фрезера позволяют совместить в одной плоскости (по глубине древесины) режущую кромку фрезы и шаблон, чтобы выбрать паз точно по заданным размерам;
  • дрель с перьевыми сверлами по дереву для формирования отверстий под саморезы и другие крепежные элементы;
  • шуруповерт с битами для закрепления дверной фурнитуры с помощью саморезов;
  • вспомогательный инструмент (измерительный, разметочный, фиксирующий, стамески и долота для финишной обработки паза и пр.)

Если Вы собираетесь самостоятельно выполнить врезку дверной фурнитуры, то теперь знаете, как купить фрезер для врезки петель и замков и какие к нему приобрести инструменты. У нас можно прямо сейчас заказать все распространенные виды фрез для работ по установке дверей, а также копировальные кольца и другие приспособления под шаблоны DOOR TOOL.

Пошаговые инструкции, как фрезером врезать петли, замки, защелки читайте на нашем сайте в других статьях.


Фрезер для врезки замков и петель: удобный инструмент в ремонте

Если ранее для установки дверных петель и замков использовался такой инструмент, как молоток и стамеска, то сегодня чаще применяется электрофрезер.

Использовать можно шаблон для врезки петель и замков – существует несколько вариантов, благодаря чему подбирается оптимальный вариант для любой индивидуальной ситуации.

Преимущества устройства

Подобное устройство будет удобным как профессионалу, так и домашнему мастеру, решившему установить новые двери. Такое устройство, как фрезер для врезки замков будет удобен благодаря:

  • Скромности своих габаритов и веса. Это устройство необычайно удобно в эксплуатации;
  • Инструмент необычайно мобилен – переносить его можно с помощью кейса;
  • Повредить дверное полотно, раму или дверной блок в целом будет сложно, чем в случае, если использовать инструмент обычный – молоток и стамеску;
  • Если использовать специализированный инструмент – станок, можно исключить или минимизировать погрешности, тем самым обеспечив максимальное качество и надежную посадку смонтированного замка и зафиксированных дверных петель.

Предназначен инструмент для обработки деревянных поверхностей, в частности для создания кромок или же пазов. С его помощью можно выполнить в максимально короткие сроки такие виды работ, как врезка и установка замков в точно подогнанные отверстия, устройство выемок под петли (их последующей установки).

Такое устройство будет удобно как для дверей, так и для оконных рам, или иных схожих поверхностей (дверей к шкафчикам, шкафам и т.д.).

Кроме того, фрезер позволит не только удобно установить дверную фурнитуру, но еще и скруглить края, можно сделать профилированные аккуратные планки, создать красивые и надежные соединения.

Несмотря на кажущуюся сложность, научиться пользоваться фрезером сможет легко каждый – ничем подобный инструмент не отличается от фигурной петли, или дрели.

Виды и модели подобного инструмента

Посредством фрезера можно создать практически любые профиля – как с прямыми, так и с закругленными краями.

К фрезеру можно приобрести комплект из нескольких фрез, каждая из которых выполняет отдельную функцию и предназначена для отдельного вида работ:

  • Вертикальные, или называемые иначе – погружные. Предназначены они для самых разных работ;
  • Окантовочные, либо же кромочные – позволят качественно обработать края и кромки. Такая модель предлагается с небольшими габаритами и весом;
  • Комбинированные модели включают в себя оба вышеназванных варианта;
  • Существуют и специфические модели – дюбельные, ламельные и триммер.

Если приобретать фрезер для работы с дверными полотнами, то можно выбрать модели, с помощью которых можно обеспечить формирования под петли нужной глубины. Так же есть модели, с помощью которых можно врезать замок. Предлагается и возможность изготовить шиповые соединения.

Собираясь приобретать такой инструмент, как фрезер, следует определиться, для каких видов работ он нужен, и с какой интенсивностью будет эксплуатироваться.

Существуют модели профессиональные, которые больше подойдут мастерам, которые ежедневно занимаются установкой дверей. Для домашних работ подойдет более простая модель.

Производителей таких устройств огромное множество, поэтому подобрать модель можно не только по функциональности, но и по стоимости, качеству и надежности.

Сэкономить можно только в том случае, если работать с инструментом планируется крайне редко, в ином случае стоит приобрести модель профессиональную, отличающуюся не только высокой надежностью, но и большим ассортиментом функций.

Дешевая модель быстро исчерпает свой резерв и соответственно – возникнет необходимость приобрести новый инструмент.

Область применения

Как уже говорилось, для установки петель и замков можно использовать обычные молоток и стамеску, однако при их использовании следует быть готовым, что придется потратить массу времени и сил.

Такое устройство является незаменимым инструментом для тех, кто профессионально и ежедневно занимается установкой дверей.

Для того, чтобы выполнить все необходимые действия, полотно необходимо закрепить вертикально, посредством стапеля.

Обязательно мастер должен точно разметить место, где планируется установка замка или петель. Следующим шагом будет проверка – необходимо приложить деталь к размеченной области и увидеть, насколько идеально выполнена разметка. На участки полотна, уходящие за пределы разметки, следует закрыть малярной лентой, чтобы защитить от повреждений.

Чтобы выполнить необходимые действия, следует использовать пазовый фрезер.

В любом случае, такой инструмент, как фрезер для врезки любых типов замков и петель, будет актуален для любой квартиры, или частного дома. Необходимость установки дверей возникает нечасто, однако необходимость заменить петли, либо же выровнять дверное полотно относительно коробки, может возникать часто. Если же заниматься это на профессиональном уровне – то именно фрезер позволит быстро и удобно выполнить весь фронт работ.

Хоть устройство и является удобным в эксплуатации, для работы с ним необходим определенный опыт и знания, почему фрезер приобретают далеко не все.

Фрезер для врезки замков FC116U VIRUTEX 1600300

Применение:

Фрезер специально разработан для быстрого, точного фрезерования посадочных мест под корпус и переднюю планку замка в дверных полотнах, как на объекте, так и в мастерской.



Описание:

Система крепления инструмента позволяет выполнять пазы на уже установленных дверях, не повреждая их поверхности.
Установочная штанга для быстрого монтажа фрезера на заданной высоте дает возможность серийной врезки замков в рекордные сроки.
Возможна работа в горизонтальном положении.
Для работы с дверями, имеющими уступ, предусмотрена регулировка центровки.
Фрезер оснащен червячным механизмом погружения с системой отключения погружения при достижении заданной глубины фрезерования, обеспечивающим последовательное заглубление фрезы в процессе фрезерования, и системой амортизаторов, для устранения рывков в процессе работы и облегчения перемещения фрезера при его вертикальном использовании. Такая технология обработки, принимая во внимание наличие дополнительной опоры комбинированного действия (сочетающей в себе преимущества подшипников качения и скольжения) в основании инструмента, позволяет существенно снизить нагрузку на инструмент при выполнении глубоких пазов.



Система крепления режущего инструмента состоит из несущей оси, общей для фрез всех диаметров, и непосредственно фрезы, наворачивающейся на эту ось.
Использование такой системы позволяет снизить стоимость режущего инструмента и существенно упростить его замену.
Кроме того, такая система сводит к минимуму время переналадки на формирование посадочного места под переднюю планку замка.

В стандартную комплектацию включено приспособление для сверления, позволяющее существенно облегчить сверление отверстий под ручку замка и запорный цилиндр.


Технические характеристики:

Двойная изоляция
Мощность 1 100 Вт
Диаметр фрезы, макс 30 мм
Глубина фрезерования 0-125 мм
Maкс. длина фрезерования 177 мм + Ø fresa/bit/fraise
Maкс. ширина открытия зажима 190 (200) мм
Частота вращения 23 000/мин
​Вес 14 кг


Комплект поставки:

Фреза Ø 16 мм
НM
Установочная штанга сборная с ограничителем для быстрого монтажа фрезера на заданной высоте при серийной обработке
резиновые протекторы
сервисные ключи
патрубок пылеудаления
приспособление для сверления UT16I и сопроводительная документация.

Посмотреть и скачать Инструкцию по эксплуатации Фрезера для врезки замков FC116U VIRUTEX (на рус.яз. стр 92)


Производство VIRUTEX  (Испания). Гарантия 1 год

Испанский производитель VIRUTEX (Вирутекс) предлагает Вам профессиональный инструмент для работы с деревом, металлом, пластиком и искусственными минералами. Благодаря широкому модельному ряду, Вы можете выбрать Инструменты, оборудование  VIRUTEX для решения своих задач на крупных производственных цехах, для работы на объекте и в небольших мастерских. История испанской компании начинается в далеком 1962 году, и за более чем полувековую историю VIRUTEX завоевала лидирующие позиции в индустрии, став одним из лидеров мирового и европейского рынка электроинструментов. Использование новейших технологий и строгий контроль качества с момента разработки и до момента отгрузки потребителям позволяют представить широкий спектр современного, надежного и безопасного оборудования.

Рекомендация «Арсенал Мастера»:

Рекомендуем к покупке. Доставим в любой город России.

Посмотреть в каталоге с ценами Все инструменты, оборудование  VIRUTEX



Посмотреть в каталоге с ценами Все фрезеры


Посмотреть статью Инструменты для установки дверей


Видео:  Фрезер для врезки замков FC116U VIRUTEX

Доступны для покупки:
1645287 Удлинитель зажима UP16I .
1645347 UC16K Шаблонодержатель для установки фурнитуры.
1640148 Фреза для сверления под ручку и запорный цилиндр HM, 2 резца, Ø 18 мм.
1640149 Фреза для сверления под ручку и запорный цилиндр HM, 2 резца, Ø 23 мм.

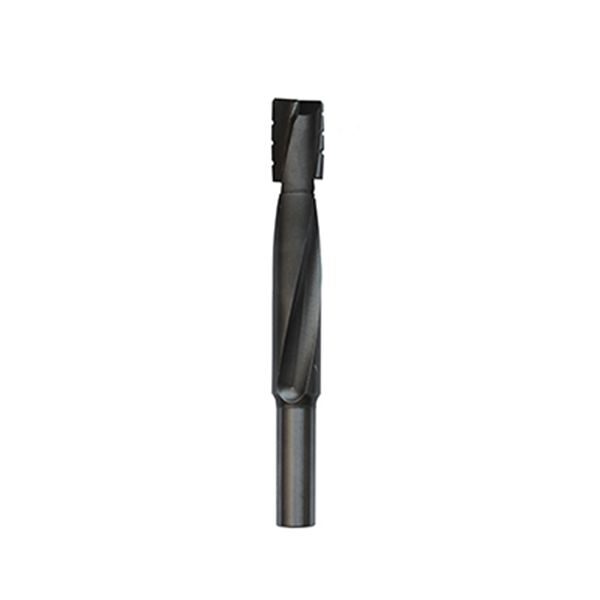

1640127 Фреза Ø 16 мм, HM
1640150 Фреза Ø 17 мм, HM
1640128 Фреза Ø 18 мм, HM
1640367 Фреза Ø 20 мм, HM
1640129 Фреза Ø 21 мм, HM
1640130 Фреза Ø 23 мм, HM
1640368 Фреза Ø 23. 5 мм, HM
1640369 Фреза Ø 29 мм, HM
1640131 Фреза Ø 25 мм, HM
1640132 Фреза Ø 30 мм, HM
1640140 Фреза для сверления Ø 24 мм, HM

Фрезер для врезки замков FC116U

Общие положения

Некоторые объекты, размещенные на сайте, являются интеллектуальной собственностью компании StoreLand. Использование таких объектов установлено действующим законодательством РФ.

На сайте StoreLand имеются ссылки, позволяющие перейти на другие сайты. Компания StoreLand не несет ответственности за сведения, публикуемые на этих сайтах и предоставляет ссылки на них только в целях обеспечения удобства для посетителей своего сайта.


Личные сведения и безопасность

Компания StoreLand гарантирует, что никакая полученная от Вас информация никогда и ни при каких условиях не будет предоставлена третьим лицам, за исключением случаев, предусмотренных действующим законодательством Российской Федерации.

В определенных обстоятельствах компания StoreLand может попросить Вас зарегистрироваться и предоставить личные сведения. Предоставленная информация используется исключительно в служебных целях, а также для предоставления доступа к специальной информации.

Личные сведения можно изменить, обновить или удалить в любое время в разделе «Аккаунт» > «Профиль».

Чтобы обеспечить Вас информацией определенного рода, компания StoreLand с Вашего явного согласия может присылать на указанный при регистрации адрес электронный почты информационные сообщения. В любой момент Вы можете изменить тематику такой рассылки или отказаться от нее.

Как и многие другие сайты, StoreLand использует технологию cookie, которая может быть использована для продвижения нашего продукта и измерения эффективности рекламы. Кроме того, с помощь этой технологии StoreLand настраивается на работу лично с Вами. В частности без этой технологии невозможна работа с авторизацией в панели управления.

Сведения на данном сайте имеют чисто информативный характер, в них могут быть внесены любые изменения без какого-либо предварительного уведомления.

Чтобы отказаться от дальнейших коммуникаций с нашей компанией, изменить или удалить свою личную информацию, напишите нам через форму обратной связи

Фрезер для врезки замков FC116U

Пазовый фрезер FC116U. Специально разработан для быстрой и точной фрезеровки посадочных мест под запорную фурнитуру в дверных полотнах и коробках, как в мастерской, так и на объекте. Его специальная система фиксации позволяет установить инструмент на дверное полотно, которое же установлено на петли, исключая повреждение поверхности полотна двери. Система быстрой настройки позволяет выполнить пазы в нескольких дверях в рекордные сроки. Естественно, конструкция фрезера позволяет устанавливать фрезер и в горизонтальной плоскости. Для обработки дверей с притвором фрезер позволяет осуществить смещение лини фрезерования относительно центральной лини дверного полотна. Дополнительные фрезы имеют относительно низкую стоимость и легко заменяются, что позволяет существенно сократить время подготовки FC116U для фрезерования посадочного места под переднюю планку замка. Теперь фрезер стандартно комплектуется приспособлением для сверления отверстий UT16I, которое позволяет выполнить точные и качественные отверстия под ручку и запорный цилиндр. Также в стандартную комплектацию завода-изготовителя входит твердосплавная фреза O 16 мм, ограничительная штанга для фрезерования пазов на одинаковой высоте при серийной врезке замков, резиновые протекторы для зажимов фиксатора, а также сервисные ключи и адаптер для подключения пылеудаляющего аппарата.

Характеристики
Двойная изоляция
Мощность: 1100 Вт
Макс. Ø фрезы: 30 мм
Макс.глубина фр.: 0-125 мм
Макс. длина фр.: 177 мм + Ø фрезы
Макс. ширина захвата: 190 мм
Холостая скорость: 23000/мин
№ для заказа FC116U 1600300

Стандартная комплектация:
Фреза HM D 16 мм, установочная штанга для позиционирования фрезера на одинаковой высоте при серийной работе, резиновые протекторы, сервисные ключи и соединитель для подключения пылеудаляющего аппарата, приспособление для сверления UT16I.


Деревянный ящик для транспортировки.

Дополнительная комплектация:
1645287 Удлинитель зажима UP16I
1640148 Фреза для сверления HM, 2 резца Ø 18 мм
1640149 Фреза для сверления HM, 2 резца Ø 23 мм

Для фиксации всех фрез используется одна и та же несущая ось, что позволяет облегчить замену режущего инструмента и его стоимость.
1640138 Набор фрез, HM, компл. 5 шт Ø 18, 21, 23, 25, 30 мм


Фрезы


1640127 Фреза Ø 16 мм, HM*
1640150 Фреза Ø 17 мм, HM
1640128 Фреза Ø 18 мм, HM
1640129 Фреза Ø 21 мм, HM
1640130 Фреза Ø 23 мм, HM
1640131 Фреза Ø 25 мм, HM
1640132 Фреза Ø 30 мм, HM
1640140 Фреза для сверления

Производство: «Virutex», Испания.

Гарантия: 1 год (собственная ремонтная мастерская, запчасти в наличии).

 Прайс-лист можно скачать на главной странице.



Фрезер Virutex FC116U для врезки замков

Фрезер Virutex FC116U специально разработан для быстрого, точного фрезерования посадочных мест под корпус и переднюю планку замка в дверных полотнах, как на объекте, так и в мастерской.
Система крепления инструмента позволяет выполнять пазы на уже установленных дверях, не повреждая их поверхности.
Установочная штанга для быстрого монтажа фрезера на заданной высоте дает возможность серийной врезки замков в рекордные сроки.
Возможна работа в горизонтальном положении.
Для работы с дверями, имеющими уступ, предусмотрена регулировка центровки.
Фрезер оснащен червячным механизмом погружения с системой отключения погружения при достижении заданной глубины фрезерования, обеспечивающим последовательное заглубление фрезы в процессе фрезерования, и системой амортизаторов, для устранения рывков в процессе работы и облегчения перемещения фрезера при его вертикальном использовании. Такая технология обработки, принимая во внимание наличие дополнительной опоры комбинированного действия (сочетающей в себе преимущества подшипников качения и скольжения) в основании инструмента, позволяет существенно снизить нагрузку на инструмент при выполнении глубоких пазов.

Система крепления режущего инструмента состоит из несущей оси, общей для фрез всех диаметров, и непосредственно фрезы, наворачивающейся на эту ось.
Использование такой системы позволяет снизить стоимость режущего инструмента и существенно упростить его замену.
Кроме того, такая система сводит к минимуму время переналадки на формирование посадочного места под переднюю планку замка.

Система крепления инструмента позволяет выполнять пазы на уже установленных дверях, не повреждая их поверхности.
Позволяет выполнять пазы на дверях с притвором благодаря возможности изменить центровку аппарата по той части двери, где требуется прорезать паз.
Возможность работы в горизонтальном положении, особенно полезен при серийной обработке не навешенных дверей.

Комплект FC116U включает установочную штангу, которая крепится к аппарату на высоте, выбранной для первой двери. После этого можно фрезеровать пазы на остальных дверях на той же высоте, без повторных замеров. Приспособление для сверления, позволяющее существенно облегчить сверление отверстий под ручку замка и запорный цилиндр.

Технические характеристики

Двойная изоляция
Мощность: 1100 Вт
Максимальный диаметр фрезы: 30 мм
Глубина фрезерования: 0-125 мм
Максимальная длина фрезерования: 177 мм + Ø fresa/bit/fraise
Максимальная ширина открытия зажима: 190 мм
Частота вращения: 23000/min

Комплект поставки

Фреза Ø 16 мм, НМ
Установочная штанга сборная с ограничителем для быстрого монтажа фрезера на заданной высоте при серийной обработке
Резиновые протекторы
Сервисные ключи
Патрубок пылеудаления
Приспособление для сверления UT16I

Дополнительная комплектация (приобретается отдельно)

1645287 Удлинитель зажима UP16I
1645347 UC16K Шаблонодержатель для установки фурнитуры
1640148 Фреза для сверления под ручку и запорный цилиндр HM, 2 резца, Ø 18 мм
1640149 Фреза для сверления под ручку и запорный цилиндр HM, 2 резца, Ø 23 мм
1640127 Фреза Ø 16 мм, HM
1640150 Фреза Ø 17 мм, HM
1640128 Фреза Ø 18 мм, HM
1640367 Фреза Ø 20 мм, HM
1640129 Фреза Ø 21 мм, HM
1640130 Фреза Ø 23 мм, HM
1640368 Фреза Ø 23. 5 мм, HM
1640369 Фреза Ø 29 мм, HM
1640131 Фреза Ø 25 мм, HM
1640132 Фреза Ø 30 мм, HM
1640140 Фреза для сверления Ø 24 мм, HM

Фрезер для врезки замков Virutex FC116U

Описание:

Пазовый фрезер FC116U. Специально разработан для быстрой

и точной фрезеровки посадочных мест под запорную фурнитуру

в дверных полотнах и коробках, как в мастерской, так и на объекте.

Его специальная система фиксации позволяет установить инструмент

на дверное полотно, которое же установлено на петли,

исключая повреждение поверхности полотна двери.

Система быстрой настройки позволяет выполнить пазы

в нескольких дверях в рекордные сроки.

Естественно, конструкция фрезера позволяет устанавливать фрезер

и в горизонтальной плоскости. Для обработки дверей с притвором

фрезер позволяет осуществить смещение лини фрезерования

относительно центральной лини дверного полотна.

Дополнительные фрезы имеют относительно низкую стоимость

и легко заменяются, что позволяет существенно сократить

время подготовки FC116U для фрезерования посадочного места

под переднюю планку замка. Теперь фрезер стандартно комплектуется

приспособлением для сверления отверстий UT16I,

которое позволяет выполнить точные и качественные отверстия

под ручку и запорный цилиндр. Также в стандартную комплектацию

завода-изготовителя входит твердосплавная фреза O 16 мм,

ограничительная штанга для фрезерования пазов на одинаковой высоте

при серийной врезке замков, резиновые протекторы

для зажимов фиксатора, а также сервисные ключи

и адаптер для подключения пылеудаляющего аппарата.



Технические характеристики:

Двойная изоляция

Мощность: 1100 Вт

Макс. Ø фрезы: 30 мм

Макс.глубина фр.: 0-125 мм

Макс. длина фр.: 177 мм + Ø фрезы

Макс. ширина захвата: 190 мм

Холостая скорость: 23000/мин



Стандартная комплектация:

Фреза HM D 16 мм, установочная штанга для позиционирования фрезера

на одинаковой высоте при серийной работе, резиновые протекторы,

сервисные ключи и соединитель

для подключения пылеудаляющего аппарата,

приспособление для сверления UT16I.



Преимущества:

Возможность работы в горизонтальном положении:

особенно полезно при серийной обработке ненавешенных дверей

Комплект FC116U включает установочную штангу,

которая крепиться к аппарату на высоте, выбранной для первой двери

После этого можно фрезеровать пазы на остальных дверях на той же высоте,

без повторных замеров

Шаблоны и приспособления для замка Professional

Профессиональные слесари используют шаблоны и приспособления для установки замков, защелок, петель и доводчиков. В этой статье рассказывается о текущем состоянии профессиональных, производственных и бюджетных шаблонов и приспособлений.

Шаблон — это «шаблон, шаблон или форма (например, тонкая пластина или доска), используемые в качестве ориентира для определения формы изготавливаемой детали». Шаблон может включать в себя шаблон, как в случае зажимного приспособления, предназначенного для удержания заготовки для фрезерования определенной формы по направляющей подшипника или втулки, но шаблон не является зажимным приспособлением, пока зажимы, стопоры и ручки (при необходимости) добавляются.”

Очевидно три рынка шаблонов и приспособлений. На нижнем уровне представлены цилиндрические зажимные приспособления для массового потребителя и шаблоны петель, доступные в хозяйственных магазинах и магазинах больших коробок. К ним относятся: бренды DeWalt, Irwin, Ivy Classic, Menards Masterforce, Mibro и Milwaukee.

Следующий уровень состоит из наборов шаблонов петель, доступных от Milescraft, Porter-Cable и Ryobi. Компания Porter-Cable также предлагает полный набор для растачивания цилиндрических замков, а также сверхпрочный фиксатор врезного фрезерного станка.

JustDoorToolz, Major Manufacturing, MBA USA, Pro-Lok и Templaco — основные игроки, специализирующиеся на рынке профессиональных замков. Эти компании предоставляют широкий выбор высококачественных шаблонов, приспособлений и инструментов для подготовки дверей. Продукты Major Manufacturing и Pro-Lok доступны у ваших традиционных оптовых поставщиков, а продукты JustDoorToolz, MBA USA и Templaco продаются напрямую.

Итак, кто что строит? В рыночной цепочке существуют три элемента. OEM-производители — это производители оригинального оборудования, которые фактически производят отдельные металлические, деревянные или пластиковые детали.Большая часть инструментального оборудования этих крупных игроков на самом деле производится в Северной Америке. Компоненты и детали закупаются или производятся в больших количествах и собираются упомянутыми выше поставщиками слесаря, называемыми агрегаторами, которые создают полные (и экономичные) пакеты, которые вы можете использовать. Третьим элементом может быть ваш оптовый дистрибьютор, у которого есть запасы продуктов для быстрой доставки, когда вам это нужно. Ценообразование в разных каналах сбыта, как правило, с небольшими отклонениями.

Пластик, дерево или металл?

Какие шаблоны и приспособления подходят лучше всего из пластика, дерева или металла? Пластиковые шаблоны и зажимные приспособления чувствительны к тепловой деформации, изгибу и износу, поскольку сверло и фрезы трутся о края.Но они очень недорогие, а некоторые (например, шаблон петли Porter-Cable и установочный комплект для петель Ryobi) регулируются. Шаблоны из фанеры стали очень популярными благодаря скромной стоимости, структурной целостности, прочности и простоте. Профи деревообработки предполагают, что если фанерный шаблон порезался, его можно легко отремонтировать с помощью шпатлевки Bondo или эпоксидной шпатлевки. Некоторые установщики предпочитают зажимные приспособления, чтобы избежать заполнения отверстий для гвоздей.

Металлические шаблоны прочные, долговечные, термостойкие и не изгибаются. Алюминиевые шаблоны имеют вставки из закаленной стали для размещения сверл. Металлические шаблоны обычно собираются с помощью винтов с головкой под торцевой ключ и зажимов. (Держите под рукой несколько запасных винтов).

Производители

JustDoorToolz ответил на частые запросы установщиков шаблонов, которые не оставляли дырок от гвоздей в деревянных дверях, создав фанерные продукты Just Door Jigz. Эти шаблоны быстро собираются в зажимные приспособления, доступные практически для любого типа замков, дверей или петель.

Регулируемый упор прикрепляется к любому из шаблонов для создания прочного зажимного приспособления. Сборка Just Door Jigz Rail позволяет соединить вместе до четырех шаблонов петель для подготовки двери или рамы на месте.

JustDoorToolz — один из трех североамериканских дистрибьюторов очень красивого набора для врезки замков Souber DBB. Другие продукты JustDoorToolz, заслуживающие внимания, — это ремонтные комплекты для металла и дерева и устройство Kwik Drill, которое точно подготавливает все четыре отверстия под винты петель за один проход, а также инструменты для точной установки металлических шпилек и дверей. Профессиональные установщики замков могут приобрести оборудование напрямую в компании St. Lucie, FL. http://justdoortoolz.com/.

MBA USA Президент Марк Бейтс имеет 25-летний опыт работы в сфере замков и безопасных систем и имеет сертификаты CML и CMST. Он преподавал в Северной Америке, Великобритании, Европе, на Ближнем Востоке. Находясь в Великобритании в 1998 году, Бейтс наблюдал за приспособлением Souber DBB Morticer в действии и увидел, что это универсальное средство экономии времени. В настоящее время они являются основным поставщиком полной линейки деталей и комплектов продукции Souber DBB.

На веб-сайте MBA USA предлагаются три различных набора Souber DBB. Компания из Кентукки также предлагает высококачественное металлическое цилиндрическое приспособление Quick Install (справа), а также другие детали и инструменты для подготовки дверей. www.mbausa.com.

Major Manufacturing находится в Анахайме, Калифорния. Владельцы Билл и Пэм Дефоррест хорошо известны в профессиональном слесарном сообществе своими инструментами, высококачественными металлическими шаблонами и установочными наборами. Доступны три типа сборок.

Алюминиевые шаблоны и направляющие для сверл для специальных цилиндрических и врезных замков, выходных устройств и замков для шкафов прикрепляются к зажимам HIT-66 с винтами с головкой под торцевой ключ для создания высококачественных приспособлений. Шаблоны и зажим в сборе надежно закреплены винтами с головкой под торцевой ключ для создания готового приспособления.

Вторая сборка — это серия кондукторов Drillmaster, которая обеспечивает быструю установку цилиндрических замков, защелок и петель. Два разных продукта — это профессиональный Drillmaster и Drillmaster 2.В комплект Drillmaster 2 входит все необходимое для установки цилиндрических и трубчатых замков. Доступны обширные пакеты для подготовки алюминиевых дверей и замков. Третий вариант — это HIT-66-200 Lock Mortiser, который крепится к зажимам для перемещения врезных карманов. Распространение осуществляется через традиционного оптового продавца замков. www.majormfg.com

PRO-LOK ® широко известен в слесарном деле благодаря широкому ассортименту слесарных инструментов и инструментов для открывания автомобилей. Доступно большое количество шаблонов, направляющих для сверления и сборок кондукторов, включая сборку универсального зажима Incl-Pro.Регулируемый зажим прочно прикреплен винтами с головкой под торцевой ключ к алюминиевым шаблонам. Вставки из закаленной стали обеспечивают долгий срок службы шаблона. Хорошее видео по установке показывает работу системы.

Pro-Lok начала предлагать революционный раствор Souber DBB Morticer в 1999 году, который они продают под собственной торговой маркой Injigc-Mort. Компания также предлагает приспособления Killer Jig и полный комплект Killer Jig Kit для установки цилиндрических и трубчатых замков. Продукты Pro-Lok можно приобрести у традиционных оптовых продавцов замков.Подробная информация доступна на сайте www.pro-lok.com.

Templaco Tools из Сан-Маркос, Калифорния, обслуживается давним производителем инструментов, шаблонов и приспособлений Джоном Стритером. Его 30-летний опыт подготовки дверей в компаниях Classic Engineering, Milligan Engineering и Templaco Tool оказался поучительным.

Компания разработала полную линейку шаблонов из прочной фанеры для большинства замков, защелок, защелок и петель. Они могут быть прикреплены с помощью двуглавых гвоздей или зажимных приспособлений.Ознакомьтесь с комментариями к статье Fine Homebuilding на веб-сайте Templaco.

Широкий ассортимент шаблонов из фанеры Templaco очень популярен благодаря быстрой установке, долговечности и простоте. Врезные шаблоны для петель по всей длине особенно просты в установке — они не болтаются, не измеряют, не имеют зазоров в головке и почти не требуют регулировки. Маршрутизатор легко скользит по гладкой поверхности.

Компания также предлагает два набора цилиндрических приспособлений.Цилиндрический установочный комплект Bore Master Junior включает в себя качественное приспособление, биты, а также инструменты для определения местоположения защелок и ударов. Большой набор Bore Master (слева) заменяет инструменты для маркировки защелок и защелок шаблонами фрезерных станков для популярных цилиндрических вырезов, вырезов для замков, защелок и защелок. Большой опыт показывает, что прямозубые коронки с твердосплавными напайками подходят для режущих инструментов. www.templaco.com.

Souber DBB Morticer был разработан в Великобритании. Гениальность этого продукта в том, что замок, защелка, защелка или петля — это фактический образец.Узел салазок с зажимом обеспечивает очень быструю и точную установку и пазование дерева или алюминия. Продукты Souber распространяются в Северной Америке компаниями JustDoorToolz, MBA USA и Pro-Lok . Да, название продукта пишется «Morticer».

DBB на продукте Souber Morticer обозначает инициалы фамилий сотрудников Субера, Дайсона, Блейки и Брауна, которые помогли разработать технологию и дизайн Morticer. Остерегайтесь недорогих подделок, которые можно найти в Интернете.Посмотрите вводное видео о DBB Lock Morticer, которое можно просмотреть по адресу: www.morticer.com/en/videos/.

Trend Machinery and Cutting Tools — еще одна британская компания, которая производит высококачественный алюминиевый шаблон для шарниров коробчатой ​​балки. Шаблон можно быстро разобрать на две части для облегчения транспортировки. Две модели позволяют устанавливать двери от 6 футов 5 дюймов до 6 дюймов с регулируемыми размерами петель. Расположение петель задано заранее, а при крепежных шилах проколы остаются чуть больше, чем у гвоздей.Шаблоны трендов доступны у ряда дилеров по деревообработке по всей Северной Америке. www.trend-uk.com.

Norfield — компания из Чико, Калифорния, которая производит кондукторные приспособления для высокопроизводительных цехов. Эти полноразмерные приспособления стоят от пяти до десяти тысяч долларов — намного больше, чем все, что потребуется для большинства операций с замками, — если вы не открываете завод. www.norfield.com.

Если вы готовите несколько дверей для одной и той же фурнитуры, шаблоны и приспособления, вероятно, будут очень полезны.Если вы врезаете замки и петли в деревянные двери, система Souber — это замечательно. Установщики обнаружили, что полноразмерные петли из фанеры от Templaco и монтажная рейка от JustDoorJigs также очень эффективны для петель.

Врезка защелок и замков в алюминиевые двери и рамы — это определенно страна джигов. На некоторых из перечисленных выше веб-сайтов есть хорошие пакеты шаблонов для работы с алюминием — новые и модернизированные. У Major Manufacturing есть довольно полные алюминиевые дверные пакеты.Просмотр видео по установке — отличный способ понять, как все работает на самом деле. Однако самое интересное — это обеспечить чистую, точную и полностью работающую установку.

Кэмерон Шарп, CPP писал для Caterpillar и Honeywell, прежде чем проработал 25 лет в сфере распределения оборудования и электронного доступа. [email protected]

Основные производственные товары и инструменты для профессионального слесаря ​​

HIT-30
(РУКОВОДСТВО ДЛЯ ШАБЛОНОВ ДЛЯ ШАБЛОНОВ ADAMS RITE)

Алюминиевый держатель шаблонов, предназначенный для удержания направляющих шаблонов маршрутизатора для установки замков Adams Rite Locks. После того, как направляющая отрегулирована по центру, ее можно перемещать от двери к двери, просто …

(подробнее …)

HIT-303
(НАБОР ДЛЯ УСТАНОВКИ ЗАМКОВ ADAMS RITE)

Щелкните здесь, чтобы ознакомиться с инструкциями по установке

DIV> Готовый к работе комплект для установки замков и защелок в стиле Adams Rite, состоящий из наших …

(подробнее …)

HIT-30AR11
(РУКОВОДСТВО ПО ШАБЛОНУ МАРШРУТИЗАТОРА ДЛЯ ЗАМКОВ ADAMS RITE)
Направляющая шаблона маршрутизатора, предназначенная для использования с зажимом HIT. Этот шаблон используется для трассировки стандартной лицевой панели 1 ”x 6-7 / 8”, используемой Adams Rite. Сверлите втулки в шаблоне, чтобы найти наши …

(подробнее …)

HIT-30AR12
(НАПРАВЛЯЮЩАЯ ШАБЛОНА ДЛЯ МАРШРУТА 1 ДЛЯ ADAM
Направляющая шаблона маршрутизатора, предназначенная для использования с зажимным приспособлением HIT-30. Этот шаблон используется для маршрутизации стандартных проемов, используемых Adams Rite.Этот шаблон является двусторонним для …

(подробнее …)

HIT-30AR13
(РУКОВОДСТВО ПО ШАБЛОНУ МАРШРУТИЗАТОРА ДЛЯ ADOCKS )
Направляющая шаблона маршрутизатора, предназначенная для использования с зажимным приспособлением HIT-30. Этот шаблон используется для маршрутизации стандартных проемов, используемых Adams Rite. Этот шаблон двусторонний для …

(подробнее …)

HIT-30AR17
(РУКОВОДСТВО ПО ШАБЛОНУ МАРШРУТИЗАТОРА ДЛЯ ADOCKS )
Направляющая шаблона маршрутизатора, предназначенная для использования с зажимным приспособлением HIT-30.Этот шаблон используется для разметки стандартных отверстий, используемых Adams Rite, и предназначен только для замков с задним расстоянием 1-1 / 2 «. Шаблон …

(подробнее …)

HIT-30AR18
(РУКОВОДСТВО ПО ШАБЛОНУ МАРШРУТИЗАТОРА ДЛЯ ЗАМКОВ ADAMS RITE)
Руководство по шаблону маршрутизатора, предназначенное для использования с зажимным приспособлением HIT-30. Этот шаблон используется для разметки стандартных отверстий, используемых Adams Rite и только для замков с задним расстоянием 1-1 / 2 дюйма.The …

(подробнее …)

HIT-30AR20
(РУКОВОДСТВО ПО ВЫРАВНИВАНИЮ ДЛЯ ШАБЛОНОВ СЕРИИ HIT-30
)
простой способ совместить шаблон HIT-30 Adams Rite с существующим вырезом. Вам нужно будет сделать это, если вы добавите индикатор или рычаг / лопасть, когда она не была изначально установлена ​​….

(подробнее …)

HIT-30FB1
(НАПРАВЛЯЮЩАЯ ШАБЛОНА ДЛЯ МАРШРУТИЗАТОРА ДЛЯ УСТАНОВКИ ПРОФИЛЬНОГО БОЛТА)
Направляющая шаблона маршрутизатора предназначена для использования с зажимным приспособлением HIT-30. Этот шаблон используется для разметки проема 4-1 / 4 «x 15/16» для International FB-1200 и Builders Brass 5024 в алюминии …

(подробнее …)

HIT-30L
(ДЕРЖАТЕЛЬ ДЛЯ ШАБЛОНОВ ADAMS RITE)
Это удлиненная версия нашего держателя шаблонов HIT-30. Он предназначен для хранения более длинных шаблонов, необходимых для замков серий A100-3090 и Dual Force 2190.Как только направляющая отрегулирована по центру, она …

(подробнее …)

HIT-30L-100
(НАПРАВЛЯЮЩАЯ ШАБЛОНА ДЛЯ ADAMS RITE A100 CONTROLS)
Направляющие для установки регуляторов силы E серии A100. Все точки сверления расположены со сверлильными втулками из закаленной стали. Этот набор шаблонов работает с задними замками 1-1 / 8 ”и 1-1 / 2” ….

(подробнее …)

HIT-30L-125
(РУКОВОДСТВО ПО ШАБЛОНУ ДЛЯ ADAMS RITE 2190 DUAL FORCE)

Щелкните здесь, чтобы просмотреть инструкции по установке

Направляющие для сверления для установки замков Dual Force серии 2190.Все точки сверления расположены с закаленными …

(подробнее …)

HIT-40MB3
(НАПРАВЛЯЮЩАЯ ДЛЯ СВЕРЛЕНИЯ ДЛЯ МОНТАЖА ЗАМОК) КРОНШТЕЙН
Щелкните здесь для получения инструкций по установке

Вот простой способ найти и просверлить монтажные отверстия для стального крепления . ..

(подробнее …)

HIT-452
( КОМПЛЕКТ УСТАНОВКИ DELUXE ДЛЯ ЗАМКОВ И ЗАМОК ADAMS RITE)

Щелкните здесь для получения инструкций по установке

Роскошный комплект со всеми необходимыми шаблонами…

(подробнее …)

HIT-453
(НАБОР ДЛЯ УСТАНОВКИ ADAMS RITE LOCKS)

Щелкните здесь для получения инструкций по установке

Наш обновленный базовый комплект …

(подробнее …)

HIT-45
(МОДУЛЬНЫЙ ЗАЖИМ)

Щелкните здесь для получения инструкций по установке алюминиевых дверей Нажмите здесь, чтобы установить врезной замок. ..

(подробнее …)

HIT-45AR1
(ШАБЛОН ОТКРЫТИЯ ПАНЕЛИ)

Щелкните здесь для получения инструкций по установке

Используйте этот шаблон и HIT-45 …

(подробнее …)

HIT-45AR2
(ОТВЕРСТИЯ 9011 ЦИЛИНДРА И ИНДЕКТОРА 9)

Щелкните здесь для получения инструкций по установке

Используется для прокладки цилиндра и индикаторных отверстий…

(подробнее …)

HIT-45AR3
(ШАБЛОН ОТВЕРСТИЙ ЦИЛИНДРА И ИНДИКАТОРА0000003 9) Щелкните здесь для получения инструкций по установке

Для того же использования, что и HIT-45AR2, но только для замков 31/32 «или 1 1/2» . ..

(подробнее …)

HIT-45AR4
(ШАБЛОН ОТВЕРСТИЙ ЦИЛИНДРА И РУЧКИ)

Щелкните здесь для получения инструкций по установке

Направьте цилиндр и ручку или…

(подробнее …)

HIT-45AR7
(ADAMS RITE 4550 DEADLOCK 0001 ШАБЛОН ОТКРЫТИЯ 9113 9 Щелкните здесь для получения инструкций по установке

Шаблон маршрутизатора для Adams Rite 4550 …

(подробнее …)

HIT-45FB1
(INTERNATIONAL FB-1200 и DON-JO И 1551 ШАБЛОН ДЛЯ ПРОМЫВКИ ИЗ АЛЮМИНИЯ)

Щелкните здесь для получения инструкций по установке Направляющая шаблона фрезерного станка предназначена для использования с зажимом HIT-45. ..

(подробнее …)

HIT-45RB4
(ОДИНАРНАЯ ПЕРЕДАЧА 1/4 «ФРЕЗЕРНАЯ ФРЕЗА 9011
) Фреза для резки вниз 1/4 дюйма, используемая для прорезания отверстий в алюминиевых дверях и рамах. НЕ ДЛЯ ИСПОЛЬЗОВАНИЯ НА СТАЛЬНЫХ ДВЕРЯХ И ЗАДВИЖКАХ.

(подробнее …)

HIT-40AR7
(РУКОВОДСТВО ДЛЯ ДРЕЛИ F / AR 4550 MS DEADBOLT РЫЧАГ) 9000 Направления

Щелкните здесь для…

(подробнее …)

HIT-40AR8
(НАПРАВЛЯЮЩАЯ ПЕРЕДНЯЯ / АРМАТИЧЕСКАЯ РЫЧАГ И РУЧКИ НАКОНЕЧНИКА0004 9 Щелкните здесь для получения инструкций по установке

Установка весла или рукоятки рычага Adams Rite выполняется быстро . ..

(подробнее …)

HIT-460
(ПРАКТИЧЕСКАЯ УСТАНОВКА)
Не практикуйте установку замков на двери ваших клиентов! Теперь вы можете опробовать новые инструменты и процедуры установки перед тем, как отправиться на работу.Предназначен для удержания алюминиевой двери и косяка …

(подробнее …)

Принадлежности для замков (LOCK / JIG) — Trend Direct UK

  • GB30 Направляющая втулка диаметром 30 мм

    Искл. НДС 8 фунтов стерлингов. 32 Вкл. НДС 9,98 фунтов стерлингов

    Посмотреть продукт
    • Шаблон линии WP-LOCK / T / LUP LOCK / JIG * ДЕТАЛИ НА ЗАМЕНУ *

      Искл.НДС £ 9,80 Вкл. НДС 11,76 фунтов стерлингов

      Посмотреть продукт
      • C / ДОЛОТО Угловое долото HSS For Hinge Jig & Lock Jig

        Обычная цена: 15 фунтов стерлингов. 60

        Специальная цена Искл. НДС 10,42 фунтов стерлингов Вкл. НДС 12,50 фунтов стерлингов

        Нет в наличии

        • GB160 Направляющая втулка для петли диаметром 16 мм

          Искл. НДС 10,53 фунтов стерлингов Вкл. НДС 12,64 фунтов стерлингов

          Посмотреть продукт
          • C019AX1 / 4TC Нож для фиксации петель диаметром 12 мм и зажимной шаблон с двумя зубьями

            Искл.НДС 12,66 фунтов стерлингов Вкл. НДС 15,19 фунтов стерлингов

            Посмотреть продукт
            • UNIBASE (unibase) Универсальная основа со штифтами и втулкой

              Искл.НДС 14,25 фунтов стерлингов Вкл. НДС 17,10 фунтов стерлингов

              Нет в наличии

              • C172X1 / 2TC Фреза для врезки — Фреза с двумя зубьями диаметром 12 мм

                Искл. НДС 16,13 фунтов стерлингов Вкл. НДС £ 19,36

                Посмотреть продукт
                • TR12X1 / 4TC Фреза с двумя канавками диаметром 12 мм — хвостовик 1/4 «

                  Искл.НДС 16,96 фунтов стерлингов Вкл. НДС 20,35 фунтов стерлингов

                  Посмотреть продукт
                  • 3 / 8LX1 / 4TC Фреза с двумя канавками диаметром 12 мм — хвостовик 1/4 «

                    Искл.НДС 18,94 фунтов стерлингов Вкл. НДС 22,73 фунтов стерлингов

                    Посмотреть продукт
                    • TR37X1 / 2TC Фреза с двумя канавками диаметром 12 мм — хвостовик 1/2 «

                      Искл. НДС 23,05 фунтов стерлингов Вкл. НДС 27,66 фунтов стерлингов

                      Посмотреть продукт
                      • 3 / 75X1 / 2TC Две канавки диаметром 12 мм x 63 мм, хвостовик 1/2 «

                        Искл.НДС 28,29 фунтов стерлингов Вкл. НДС 33,95 фунтов стерлингов

                        Нет в наличии

                        • WP-LOCK / T / SET Набор шаблонов для замков (16 шт.) * ДЕТАЛИ НА ЗАМЕНУ *

                          Искл.НДС £ 85,08 Вкл. НДС 102,10 фунтов стерлингов

                          Посмотреть продукт

                            Фрезовый фрезерный станок с замком ящика Freud


                            Фреза для замков ящиков

                            Приложения:
                            Создание прочного стыка между лицевой и боковыми сторонами ящиков.

                            • Фасады ящиков сформированы горизонтально, плоско на поверхности стола
                            • Боковины ящиков сформированы вертикально напротив ограждения стола.
                            • Режет все композитные материалы. фанеры, лиственных и хвойных пород
                            • Используется на станках с ЧПУ и других автоматических маршрутизаторах, а также на портативных маршрутизаторах, устанавливаемых на столе.


                            Жители Калифорнии:
                            ВНИМАНИЕ: Рак и вред репродуктивной системе — www.P65Warnings.ca.gov.
                            Арт. № Фрейд # D n ч д м А H
                            2829 99-239 1-1 / 4 « 1-1 / 64 « 1/2 « 30 ° 13/64 « 1/4 дюйма 1-3 / 4 «
                            2830 99-240 2 « 1-3 / 4 « 33/64 « 30 ° 5/32 « 1/2 « 2 «

                            Арт. Описание Кол. Акций
                            2829

                            Фреза для фиксации ящика — хвостовик 1/4 «

                            43 руб.99
                            2830

                            Фреза для замков ящиков, хвостовик 1/2 «

                            40,99 долл. США

                            Фреза для фиксации ящика также поставляется в комплекте из 3 и 5 фиксирующих соединений.


                            Экономьте деньги, покупая его в комплекте!



                            Набор из 3 бит для фиксирующих шарниров

                            Углы, 4-сторонние колонны, ящики, коробки и многое другое!

                            Создавайте идеальные фиксирующие угловые соединения с помощью фрезы с угловым замком и прочно соединяйте боковые стороны и переднюю часть ящиков с помощью битой фиксации ящиков.В набор угловых замков также входит двусторонняя насадка для клеевого соединения, которая создает более прочные стыки за счет увеличения площади поверхности для клея. Комбинация этих трех насадок составляет почти идеальный набор столярных фрез!

                            45 °
                            Замок Miter

                            Реверсивный
                            Клей стык
                            Замок ящика
                            Клей стык
                            Жители Калифорнии:
                            ВНИМАНИЕ: Рак и вред репродуктивной системе — www. P65Warnings.ca.gov.
                            Арт. Фрейд # D n ч д м А H
                            2813 99-035 2-11 / 64 « 7/8 « 45 ° 1/2 « 2-3 ​​/ 8 «
                            2809 99-031 1-1 / 2 « 1-3 / 16 « 1-1 / 4 « 30 ° 1/2 « 2 «
                            2830 99-240 2 « 1-3 / 4 « 1-1 / 4 « 30 ° 5/32 « 1/2 « 2-3 ​​/ 4 «

                            Арт. Описание Цена Кол. Акций
                            2878

                            Freud® Набор из 3 фрез для фиксации стыков

                            186 $.99


                            Набор из 5 фрез для фиксирующих шарниров

                            Создавайте углы, 4- и 8-сторонние колонны, ящики, 8-сторонние коробки и многое другое!
                            Этот набор из 5 фиксирующих соединений может все.

                            Создавайте идеальные фиксирующие угловые соединения с помощью фрезы с угловым замком и прочно соединяйте боковые стороны и переднюю часть ящиков с помощью битой фиксации ящиков. В набор угловых замков также входит двусторонняя насадка для клеевого соединения, которая создает более прочные стыки за счет увеличения площади поверхности для клея. Затем добавьте набор из 2-х частей 22-1 / 2 ° Lock Joint для 8-сторонних коробок и колонн, и у вас есть все.

                            45 °
                            Замок Miter
                            Реверсивный
                            Клей стык
                            Замок ящика
                            Клей стык
                            Угловой упор 22-1 / 2 °
                            Набор из 2 предметов
                            Жители Калифорнии:
                            ВНИМАНИЕ: Рак и вред репродуктивной системе — www. P65Warnings.ca.gov.
                            Арт. Фрейд # D n ч д м А H
                            2813 99-035 2-11 / 64 « 7/8 « 45 ° 1/2 « 2-3 ​​/ 8 «
                            2809 99-031 1-1 / 2 « 1-3 / 16 « 1-1 / 4 « 30 ° 1/2 « 2 «
                            2830 99-240 2 « 1-3 / 4 « 1-1 / 4 « 30 ° 5/32 « 1/2 « 2-3 ​​/ 4 «
                            3019 99-243 1-15 / 32 « 7/8 « 22-1 / 2 ° 1/2 « 2-3 ​​/ 8 «

                            Арт. Описание Цена Кол. Акций
                            3034

                            Freud® Набор из 5 фрез для фиксирующих шарниров

                            287 долларов.99

                            Как установить фрезерную фрезу с фиксатором под углом для идеальных соединений

                            Я встречал много людей, купивших фрезы со скосом под углом. Они сразу же осознают преимущества использования угловых битов со стопорным углом: конструкция стыка с большой площадью клея, характеристики самовыравнивания во время сборки и тот факт, что вы можете «обернуть» узор волокон вокруг стыка, чтобы получить вид, который определяет мастерство.

                            Большинство людей пытаются установить и использовать бит, разочаровываются из-за того, что шарнир не собирается правильно, а затем убирают биты в ящик, чтобы никогда не увидеть свет.

                            Проблема заключается в том, что конструкция этого шарнира зависит от того, насколько точно выровнен бит по средней точке толщины вашей ложи. Но поскольку на вашем столе фрезерного станка есть две настройки — высота фрезы и настройка упора — найти точную комбинацию этих двух настроек для получения идеального соединения практически невозможно, не тратя много времени на пробные пропилы и не тратя впустую древесину.

                            Infinity Cutting Tools преодолела эти трудности с помощью своих зажимных приспособлений Infinity Tools Lock Miter Master.

                            Впервые у меня была возможность использовать приспособление Lock Miter Master, когда я разрабатывал класс фрезерования для инструментов Infinity Cutting Tools. Приспособление все еще находилось на стадии прототипа, но после его использования для установки высоты долота и упора я получил идеальную посадку с первой попытки. Мне всегда интересно, когда ты видишь, как инструмент ускоряет и упрощает твою работу. Я знаю парней, которые все время оставляют свои биты под углом в специальном столе маршрутизатора, чтобы им больше никогда не приходилось иметь дело с настройкой.С помощью зажимного приспособления Lock Mitre Master Jig вы можете мгновенно установить бит с фиксатором.

                            Существует два размера приспособления Lock Miter Master. Одно предназначено для фрезерных долот меньшего размера, режущих пруток толщиной от 3/8 «до 3/4», а другое — для больших фрез, режущих пруток толщиной от 5/8 «до 1 1/8». Конструкция приспособлений предназначена для быстрой установки выступов замков одинаковой толщины, выступов замков и выступов замков с разной толщиной приклада.

                            Давайте запустим несколько упражнений и посмотрим, насколько легко это сделать. Я фрезеровал немного материала толщиной примерно 3/4 дюйма.Затем я нашел центр на своих досках, используя 4-дюймовый регулируемый двойной квадрат и очень острый карандаш. Перевернув квадрат на другой стороне детали и сделав еще одну отметку, я могу быстро определить, насколько близко к центру находится моя отметка. Вы Вы можете использовать любой метод, наиболее удобный для вас при поиске центра, если вы очень точны, поскольку именно от него зависит правильное размещение зажимного приспособления.

                            Теперь я могу поместить приспособление на фрезу для настройки. Просто поместите фиксатор Lock Mitre Master Jig на режущую кромку фрезы для резки под углом.Я использовал фрезу Infinity Tools Lock Miter Sr .., но Lock Mitre Master Jig будет работать с большинством имеющихся фрезерных фрез с замком под углом. Вы почувствуете, как обработанная кромка Lock Mitre Master Jig «защелкнулась» на месте, когда вы будете двигать ее вверх по режущей кромке. Приспособление удерживается на месте сильными редкоземельными магнитами. Средняя выемка на зажимном приспособлении должна упираться в нижнюю часть центрального профиля на фрезу.

                            После того, как зажимное приспособление Lock Mitre Master Jig установлено правильно, мы готовы установить высоту насадки. Положите поверхность заготовки на стол и прижмите материал к зажимному приспособлению, а затем поднимите или опустите биту до тех пор, пока длинная метка на зажимном приспособлении не совместится с центральной линией, отмеченной на заготовке.

                            Чтобы установить положение упора, сначала убедитесь, что зажимное приспособление Lock Miter Master расположено перпендикулярно упору.

                            Приложите поверхность заготовки к упору над фрезой. Перемещайте упор внутрь или наружу, пока индексная метка на зажимном приспособлении не совместится с центральной линией заготовки.

                            Я хочу отметить несколько моментов:

                            1. Будьте осторожны при размещении заготовки на зажимном приспособлении, так как это может вызвать соскальзывание зажимного приспособления на фрезу.

                            2. Постарайтесь выровняться с упором, чтобы получить наиболее точный обзор зажимного приспособления и заготовки прямо. Единственный раз, когда у меня не получалось идеально подходить с первой попытки, было то, что мое зрение отключалось. Это было сделано лишь на очень небольшую величину, и если сдвинуть или выдвинуть забор всего лишь на волосок, проблема решена.

                            Выровняв высоту фрезы и упор, пора сделать несколько стыков. Только не забудьте сначала снять Lock Miter Master Jig!

                            При резке стыков под углом, пара предохранительных приспособлений и полезный кусок МДФ или другого прямого куска дерева действительно сделают рез более безопасным и легким. Я рекомендую использовать кусок МДФ с прямым краем и использовать двусторонний скотч, чтобы прикрепить его к верхней части заготовки заподлицо с краем, который будет фрезероваться.

                            Этот обрезок древесины поддерживает заготовку напротив упора на протяжении всего пропила. Это полезно, так как фреза создает на заготовке острый, как бритва, край, который затрудняет направление заготовки, плюс, этот тонкий край можно легко повредить, когда вы прижимаете заготовку к упору.

                            Мне нравится использовать направляющие для материала JessEm Clear-Cut Stock Guides и нажимные палки при использовании фрез с фиксатором под углом.

                            Для горизонтального распила я использую тандемную систему из перьевых перьев, чтобы поддерживать хорошее давление и прижимать заготовку к упору.Как и прежде, приклейте к заготовке ленту, чтобы защитить хрупкую кромку фрезерованного стыка.

                            Проверить посадку шарнира. Он должен быть почти идеальным, при этом два лезвия ножа встречаются в углу. Если соединение отключено, поместите приспособление Lock Mitre Master Jig Jig обратно на забор и дважды проверьте глубину зазора. Возможно, вам придется немного увеличить или уменьшить его.

                            Неплохо для первого стыка. Я думаю, это чертовски хорошо.

                            Для получения дополнительных полезных советов и техник по созданию великолепных шарниров с косой кромкой, ознакомьтесь с этим сообщением в блоге.

                            Связанные

                            Бит замка ящика

                            Мельница фронтов

                            Уникальная геометрия биты для замка ящика создает прочную связь между перпендикулярными деталями. И стык не только функциональный, но и привлекательный.

                            В отличие от коротких шипов, изготовленных на столовой пиле, клиновидные шипы, созданные битой с фиксатором выдвижного ящика, автоматически выравнивают обе детали для идеального сопряжения. Кроме того, после того, как вы установили правильную высоту фрезы, вам нужно только отрегулировать упор фрезерного стола, чтобы выполнить различные сопряжения.

                            Прежде чем мы перейдем к использованию этого бита, сделайте одно замечание по безопасности: помните, что бит блокировки ящика всегда должен использоваться в таблице маршрутизатора, а не в портативном маршрутизаторе.

                            1) Если на вашем столе фрезерного станка нет разделенного ограждения, вам необходимо построить ограждение почти на весь диаметр фрезы. Это связано с тем, что большая часть фрезы должна быть захвачена внутри ограждения при фрезеровании боковин ящика или коробки.

                            Закройте отверстие вокруг сверла, сделав вспомогательную поверхность для упора стола фрезерного станка. Для нашей коронки диаметром 2 дюйма мы нарезаем 5 8 х2- 1 4 «дадо в ломе 1 2 ДВП средней плотности (МДФ), затем закрепили ее на упоре стола фрезерного станка так, чтобы дадо располагалось по центру сверла, как показано на рисунке под .

                            2) Установите бит-фиксатор ящика в настольный фрезерный станок и установите верх резака так, чтобы он был 15 32 «над столешницей.

                            3) Рассчитайте положение ограждения, сложив предполагаемое перекрытие передней части ящика (если есть) и толщину стороны ящика. Расположите упор стола фрезерного станка на таком расстоянии от верхней режущей кромки фрезы.

                            Например, если передняя часть вашего ящика перекрывает стороны на 3 8 «, а стороны — 1 2 «-толщина, поставить забор 7 8 «назад от нижней части долота. Для выдвижных ящиков или ящиков, к которым вы добавите фальшивую переднюю панель, размещайте ограждение только на толщину стороны ящика от нижней режущей кромки насадки.

                            (Вы также можете использовать этот размер для фрезерования спинок ящиков. Но здесь, в магазине WOOD®, нам нравится обрезать спинки с таким же перекрытием, что и фасады, а затем обрезать их по размеру. Это гарантирует, что внутренние размеры ящик остается неизменным.)

                            4) Чтобы предотвратить разрыв при фрезеровании фасадов, прикрепите опорную доску к угловому щупу так, чтобы опорная плита касалась поверхности вспомогательного упора, как показано на чертеже выше .

                            5) Когда передняя часть ящика уже обрезана до готового размера, поместите его лицевой стороной вверх на стол маршрутизатора. Прижмите один конец передней части ящика к упору стола фрезерного станка и выполните фрезеровку заготовки, используя толщину угла в качестве направляющей. Переверните заготовку лицевой стороной вверх и фрезеруйте другой конец. Если вы делаете более одного ящика, обработайте все передние (и задние, если хотите) ящики, используя эту настройку.

                            Дополнительные работы

                            1) Не изменяя высоту резки фрезы, переместите упор так, чтобы он был заподлицо с нижней режущей поверхностью биты фиксатора ящика.Нам нравится вращать биту так, чтобы режущая кромка была впереди, а затем прикладываем к ней линейку для справки, как показано на рисунке под .

                            2) Чтобы предотвратить вырывание, сделайте нажимной блок из обрезков и дополнительной части приклада со стороны ящика (или обрезка такой же толщины), как показано на рисунке под . Убедитесь, что две части образуют угол 90 °, а винты достаточно высоки, чтобы не мешать режущей кромке сверла.

                            3) Обрежьте стороны ящика по размеру.Поставьте ящик боком боком, прижав внутреннюю поверхность к ограждению. Используйте блокиратор, как показано на рисунке под , чтобы продвинуть сторону ящика через бит.

                            TP-LINK, и как он может помочь с добавлением подключенного замка в экосистему z-wave.

                            Технология Z-wave временами вызывает определенные трудности. Идея системы домашней автоматизации, которая думает за вас и дает вам контроль, всегда под рукой. Но как преодолеть препятствия, чтобы установить его? Будет ли это работать в моей среде? Это некоторые из проблем, с которыми сталкиваются наши клиенты, и в этом посте мы поможем вам приступить к работе, используя то, что мы советуем как лучшая конфигурация для начала работы.

                            Чтобы понять Z-Wave, вы должны начать с того факта, что это ячеистая сеть. Mesh Network, что это за хрень ?? Отличный вопрос! Ответ очень простой. Чем больше устройств вы добавляете в свой дом или среду, тем сильнее становится ваша сеть. По мере добавления дополнительных элементов они «сцепляются» вместе, чтобы улучшить взаимодействие и общее время отклика вашей системы. Поняв эту концепцию, вы сможете легко преодолеть многие проблемы с подключением, с которыми сталкивается большинство наших клиентов, ИСКЛЮЧАЯ блокировки.Чего ждать! Замки не зацепляются? Правильно, они этого не делают. В сети Z-Wave важно знать, что замки не увеличивают коммуникационную мощность сети. Информационные и программные пакеты слишком велики для этого, блокировки не повторяют сигнал и укрепляют вашу сеть. Так какое же решение вы можете спросить? Файл TP-LINK.

                            TP-LINK — один из лучших инструментов в сетевом арсенале, по крайней мере, мы так думаем. TP-Link не является новым продуктом на рынке, на самом деле он уже много лет улучшает сетевое взаимодействие.Это устройство позволит вам переместить шлюз (устройство, с помощью которого вы отправляете все эти команды Z-Wave, такие как «открыть дверь») в пределах 15 футов от замка или к ближайшей к нему розетке. Думайте об этом, как если бы вы перемещали маршрутизатор прямо рядом с замком и подключали свой шлюз прямо рядом с ним! TP-Link будет использовать электрический ток вашего дома для передачи интернет-сигнала в другую часть дома, где подключение к вашему маршрутизатору невозможно.

  • Вам может понравится

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
