Дюбели металлические и пластиковые

Дюбель — это крепёжное изделие, которое применяется для крепления каких-либо деталей к твёрдым основаниям, таким как бетон, кирпич, камень. Принцип крепления дюбеля это распор в процессе установки винтом или шурупом, отчего появляется удерживающая сила трения. Дюбель является более легкой разновидностью анкера и рассчитан на меньшие нагрузки. Дюбель изготавливается чаще из пластика (нейлон, полиэтилен).

Дюбели распорные, пластиковые, металлические. Продажа дюбелей по оптовым ценам. Поставка дюбелей в любые регионы России в адрес покупателя.

Вы можете заказать и купить дюбели по оптовым ценам.

Дюбель для газобетона металлический KBTM для шурупов и винтов диаметром от М6 до М10, длина дюбеля от 50 до 70 мм.
Дюбель-саморез КВТ Sormat для пенобетона, газобетона с наружной и внутренней резьбой. Диаметр шурупов и винтов от М4 до М10, длина дюбеля от 50 до 70 мм..
Дюбель-гвоздь пластиковый LIT Sormat с цветным резьбовым гвоздем (желтый, коричневый, белый, черный, серый), с крестообразным шлицем, диаметр 5 мм, длина 35 и 45 мм.
Дюбель-гвоздь 6х40 LYT Sormat для лёгких нагрузок в бетоне, кирпиче и природном камне в сухих помещениях; размеры 6х40, 5х30 мм.
Дюбель-гвоздь LYT LK SP Sormat для лёгких нагрузок в бетоне, кирпиче и природном камне в сухих помещениях; диаметр 5, 6, 8 мм, длина от 30 до 100 мм.
Дюбель-гвоздь LYT LK RST Sormat для лёгких нагрузок в бетоне, кирпиче и природном камне в сухих и влажных помещениях, диаметр 5, 6, 8 мм, длина от 30 до 80 мм.
Дюбель-гвоздь LYT UK KP Sormat для лёгких нагрузок в бетоне, кирпиче и природном камне в сухих помещениях; размеры от 5х30 до 8х160 мм.
NAT Дюбель нейлоновый распорный Sormat используется для монтажа и крепления материалов при небольших нагрузках в бетоне, камне, кирпиче.
Дюбель нейлоновый удлинённый NAT 8 L применяется в пористых материалах, таких как пенобетон, газобетон, керамзитобетон и пустотелый кирпич.
Дюбель NAT 10 L нейлоновый удлинённый применяется в пористых и непрочных материалах, таких как пенобетон, газобетон, керамзитобетон.
Дюбель фасадный (анкер) с шурупом S-UF Sormat для установки в бетон, кирпич, пустотелый кирпич, газобетон, пенобетон, керамзитобетон в сухих помещениях.
Дюбель фасадный 10х100 с шурупом с шестигранной головкой S-UF A2 Sormat. Имеет одобрение для бетона, пустотелого и полнотелого кирпича. Установка в сухих, влажных помещениях и на улице в сельской местности.
Дюбель фасадный с шурупом с шестигранной головкой S-UF MG Sormat. Имеет одобрение для бетона, пустотелого и полнотелого кирпича. Установка в сухих, влажных помещениях и на улице в сельской местности.
Дюбель 8 мм универсальный фасадный с шурупом S-UP 8 Sormat применяется для установки и сквозного монтажа в сухих помещениях в пустотелые и полнотелые материалы.
Дюбель рамный распорный с шурупом S-UP Sormat. Имеет одобрение для бетона, пустотелого и полнотелого кирпича. Установка в сухих помещениях.
Дюбель рамный распорный с шурупом S-UP MG Sormat. Имеет одобрение для бетона, пустотелого и полнотелого кирпича. Установка в сухих, влажных помещениях и на улице в сельской местности.
Дюбель универсальный пластиковый YLT Sormat может использоваться как в листовых, так и в полнотелых и пустотелых материалах.
Дюбель пластиковый распорный Gripper Sormat может устанавливаться в любые листовые, полнотелые и пустотелые материалы в сухих, влажных помещениях и на улице.
Дюбель «Бабочка» OLA Sormat для гипсокартона и листов толщиной от 12 мм. Диаметр дюбеля 10 мм, шуруп 4х60 мм.

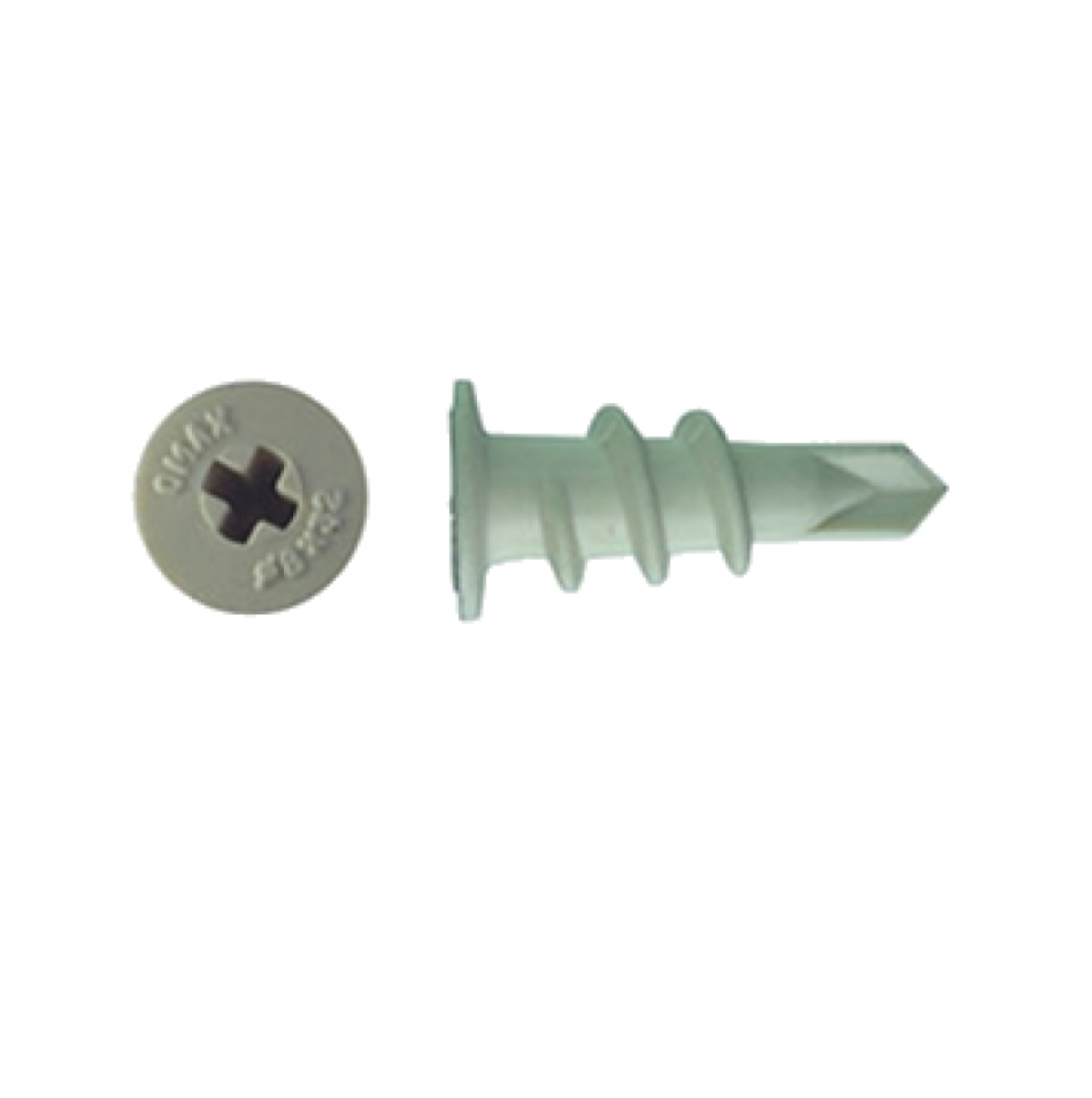

Дюбель для гипсокартона пластиковый, нейлоновый KLA Sormat (DRIVA) для крепления лёгких предметов к гипсокартону.
Дюбель DRIVA KLA M Sormat, металлический, для крепления к гипсокартону повышенной прочности, МДФ или ДСП, максимальная толщина прикрепляемого материала 12/27 мм.
Дюбель-гвоздь PN LK с цилиндрической манжетой, размеры от 5х30 до 8х100. Экономичная замена дюбель-гвоздей LYT LK SP Sormat.
Дюбель-гвоздь PN UK с потайной манжетой, размеры от 5х30 до 8х160. Экономичная замена дюбель-гвоздей LYT UK KP Sormat.
Дюбель нейлоновый распорный PR для твёрдых материалов, размеры от 5х25 до 12х60. Экономичная замена дюбелей NAT Sormat.
Дюбель нейлоновый удлинённый PR 8 L для пористых и пустотелых материалов, размер 8х65. Экономичная замена дюбелей NAT 8 L Sormat.
Дюбель нейлоновый удлинённый PR 10 L для пористых и пустотелых материалов, размер 10х80. Экономичная замена дюбелей NAT 10 L Sormat.
Дюбель универсальный с бортиком PRU, размеры от 5х32 до 10х60. Экономичная замена дюбелей YLT Sormat.
Дюбель фасадный PT с шурупом с шестигранной головкой, размеры от 10х80 до 10х160. Экономичная замена дюбелей S-UF Sormat, S-UF MG Sormat.
Дюбель распорный IZM с расклинивающим стальным гвоздем, для крепления теплоизоляционных плит. Размеры от 10х90 до 10х300 мм.
Дюбель IZO с расклинивающим пластиковым гвоздем, для крепления теплоизоляционных плит. Размеры от 10х80 до 10х200 мм.
 Крепление анкерами и дюбелями

Дюбель пластиковый, дюбель цена, дюбель распорный

Дюбель пластиковый это элемент крепежа, который совместно с различного рода приспособлениями закрепляется в несущем основании и удерживает какую-либо конструкцию. Он устанавливается в основание, чтобы в него дополнительно забить или вкрутить другой крепёж (шуруп или саморез).

Купить дюбель

Купить дюбель недорого можно или в сетевых крупных магазинах или в фирмах, целенаправленно занимающихся продажей данной фурнитурой из пластика. Компания ПК-Пласт36 в Воронеже осуществляет поставки следующих типов дюбелей.

Пластиковый дюбель распорный тип К – самый распространённый и востребованный на рынке сопутствующих материалов для строительства. Применим для любого вида перегородок, выполненных из кирпича или бетона. Линейное расширение распространяется по всей длине дюбеля, причем предельное значение увеличения размеров достигается в передней половине дюбеля, что обеспечивает надёжную фиксацию дюбеля в основании. Шипы, равномерно распределённые по всей поверхности, создают дополнительное усиление коэффициента трения. Так как диаметр входного отверстия дюбеля практически равен размеру самореза или шурупа, а его стенки достаточно толстые, совокупность этих двух факторов предотвращается свободный ход в поперечном направлении.

Стопорные рёбра на конце дюбеля исключают его проворачивание в момент вкручивания самореза.

Распорный дюбель тип Т – также применяется для поверхностей из бетона и кирпича. Имеет три распорных элемента, которые не позволяют винту соскальзывать в стороны. Рабочие показатели нагрузок максимальны, так как силы, под воздействием которых происходит расширение дюбеля, распределяются более равномерно внутри отверстия. Данный тип пластиковых расходных элементов служит прекрасным основанием для ввинчивания саморезов при помощи шуруповёрта.

Дюбель распорный тип N – широко применяется для крепления внутри бетона, кирпича ( причём как полнотелого, так и пустотелого). Имеет четыре распорных элемента, благодаря чему происходит равномерное расширение и фиксация внутри рабочей поверхности. Изготовлен данный тип из полиамида, что продлевает срок службы и улучшает механические свойства.

Распорный дюбель тип S – пригоден для оснований из полнотелого кирпича и бетона. Блокировочные боковые выступы предотвращают проворачивание дюбеля в отверстии, а зубцы прочно входят в зацепление за счёт силы трения с поверхностью основания, способствуя надёжному креплению в полости бетона или кирпича. Передняя половина дюбеля имеет равномерное сечение, что дополнительно усиливает распорное давление внутри отверстия при завинчивании шурупа.

Дюбель распорный тип U – многофункциональный тип дюбеля, выполненный из полипропилена высокой эластичности. С успехом используется как в монолитном основании, так и в пустотелом (газобетон, полый кирпич, причём как силикатный, так и керамический), также пригоден для гипсокартона. В первом случае данный вид ведёт себя как обычный трёхсторонний дюбель. Во втором варианте он, попадая в полость, наворачивается на вкручиваемый шуруп и завязывается в плотный узел, который обеспечивает надёжную фиксацию шурупа в стене. Поставляется в двух вариантах: с упорной шайбой (бортик препятствует падению дюбеля вглубь основания), или без неё.

Дюбель гвоздевой (дюбель-гвоздь) – позволяет быстро и надёжно зафиксировать шуруп в отверстии, так как вкручивание заменяется просто забиванием его в полость дюбеля молотком. Такой тип дюбеля с успехом применяется для сквозного монтажа реек, кабель-каналов, карнизов, гипсокартона к бетону и кирпичу.

Дюбель для пенобетона – выполнен из нейлона и служит для крепления различных изделий к пенобетону. Конструктивной особенностью, предотвращающей дюбель от прокручивания, является наличие двух различно профилированных отделов и присутствие замка на шейке дюбеля.

Дюбель для пенобетона винтовой – используется в основаниях из пористого бетона или газобетона. Высокие внешние рёбра дюбеля позволяют значительно увеличить площадь соприкосновения со стенками основания и надёжно крепятся в полой поверхности.

Дюбель для гипсокартона предназначен для крепления к гипсокартону толщиной не менее 9мм светильников, плинтусов, выключателей, реек и т.д. Фиксация очень надёжная благодаря высокой и редкой резьбе, которая не позволяет выкрашиваться гипсокартону и за счёт увеличенной поверхности способствует хорошему сцеплению с поверхностью отверстия. При монтаже дополнительно высверливать отверстие не нужно, так как устанавливается он просто механическим завинчиванием при помощи отвертки.

Дюбель для пустотелых конструкций «Бабочка» — благодаря своеобразной конструкции приспособлен для крепления к гипсокартону, ДВП, ДСП полок, плинтусов, выключателейи т.д.

Цена дюбеля зависит от размера, назначения, материала и производителя.

Ассортимент и типовые размеры представлены ниже.

Дюбель монтажный

НаименованиеФотоЦветИнформация

Дюбель 4-распорный тип N

серый

в наличии

Дюбель распорный тип S

серый

в наличии

Дюбель распорный тип К

синий

в наличии

Распорный дюбель тип U

желтый

в наличии

Распорный дюбель тип T

красный

в наличии

Дюбель гвоздь

серый

в наличии

Дюбель для пенобетона винтовой

серый

в наличии

Дюбель для гипсокартона

серый

в наличии

Дюбель для гипсокартона со сверлом

серый

в наличии

Дюбель для пенобетона

черный

в наличии

Дюбель для пустотелых конструкций

серый

под заказ

Крепление для теплоизоляции

оранжевый

под заказ

Кровельный тарельчатый дюбель

оранжевый

уточнить

Распорный гвоздь из стеклонаполненного полиамида

черный

в наличии

Дюбель кровельный винтовой

черный

в наличии

Дюбель кровельный винтовой

черный

в наличии

Дюбель рамный

серый

в наличии

Дюбель для строительных лесов

оранжевый

в наличии

Дожимная шайба для крепления теплоизоляции

оранжевый

уточнить

Купить дюбели можно в офисе нашей компании, предварительно уточнив наличие и цену у менеджеров.









Наверх

YLT Универсальные пластиковые дюбели — Sormat RU

YLT Универсальные пластиковые дюбели — Sormat RU

Мы используем файлы cookie, чтобы облегчить пользование нашим веб-сайтом. Узнайте больше »

Мы используем файлы cookie, чтобы облегчить пользование нашим веб-сайтом. Узнайте больше »

YLT Универсальные пластиковые дюбели

Экономичный универсальный дюбель, который сворачивается в узел

  • Универсальный полиэтиленовый дюбель с фланцем для предустановки во всех видах материалов.
  • YLT может быть использован в большинстве материалов оснований, так как завязывается в узел.
  • Фланец не дает дюбелю провалиться в отверстие.
  • Можно использовать с шурупами для дерева и ДСП.
  • Условия использования связаны с материалом шурупа: оцинкованный — для сухих помещений и временных креплений на улице; горячеоцинкованный/MG и A2 — для сухих и влажных помещений, на улице только в сельской местности; A4 — в помещении, на улице и в индустриальной зоне.

Технические характеристики

Материал

Полиэтилен

Подходящие условия

Сухие помещения / Влажные помещения, сельская местность на улице / На улице

Материал основания

Также подходит для
  • Гипсокартонный лист
  • Гипсокартонный лист композит
  • Природный камень
  • Сжатая зона бетона
  • Пустотелый глиняный кирпич
  • Пустотелый силикатный кирпич
  • Полнотелый глиняный кирпич
  • Полнотелый силикатный кирпич
  • Строительные плиты на основе древесины

YLT Вид товара

sormat.com/products/9640075210/»>
Тип/видКодОдобрения ЕТАразмерДлинаДиаметр отверстия
YLT 69640075210Нет6 mm30 mm6 mm
YLT 89640075211Нет8 mm48 mm8 mm
YLT 109640075212Нет10 mm56 mm10 mm

Дополнительная информация

Февраль 26, 2021 10:24 дп GMT

Товар не найден

Общие положения

Некоторые объекты, размещенные на сайте, являются интеллектуальной собственностью компании StoreLand. Использование таких объектов установлено действующим законодательством РФ.

На сайте StoreLand имеются ссылки, позволяющие перейти на другие сайты. Компания StoreLand не несет ответственности за сведения, публикуемые на этих сайтах и предоставляет ссылки на них только в целях обеспечения удобства для посетителей своего сайта.

Личные сведения и безопасность

Компания StoreLand гарантирует, что никакая полученная от Вас информация никогда и ни при каких условиях не будет предоставлена третьим лицам, за исключением случаев, предусмотренных действующим законодательством Российской Федерации.

В определенных обстоятельствах компания StoreLand может попросить Вас зарегистрироваться и предоставить личные сведения. Предоставленная информация используется исключительно в служебных целях, а также для предоставления доступа к специальной информации.

Личные сведения можно изменить, обновить или удалить в любое время в разделе «Аккаунт» > «Профиль».

Чтобы обеспечить Вас информацией определенного рода, компания StoreLand с Вашего явного согласия может присылать на указанный при регистрации адрес электронный почты информационные сообщения. В любой момент Вы можете изменить тематику такой рассылки или отказаться от нее.

Как и многие другие сайты, StoreLand использует технологию cookie, которая может быть использована для продвижения нашего продукта и измерения эффективности рекламы. Кроме того, с помощь этой технологии StoreLand настраивается на работу лично с Вами. В частности без этой технологии невозможна работа с авторизацией в панели управления.

Сведения на данном сайте имеют чисто информативный характер, в них могут быть внесены любые изменения без какого-либо предварительного уведомления.

Чтобы отказаться от дальнейших коммуникаций с нашей компанией, изменить или удалить свою личную информацию, напишите нам через форму обратной связи

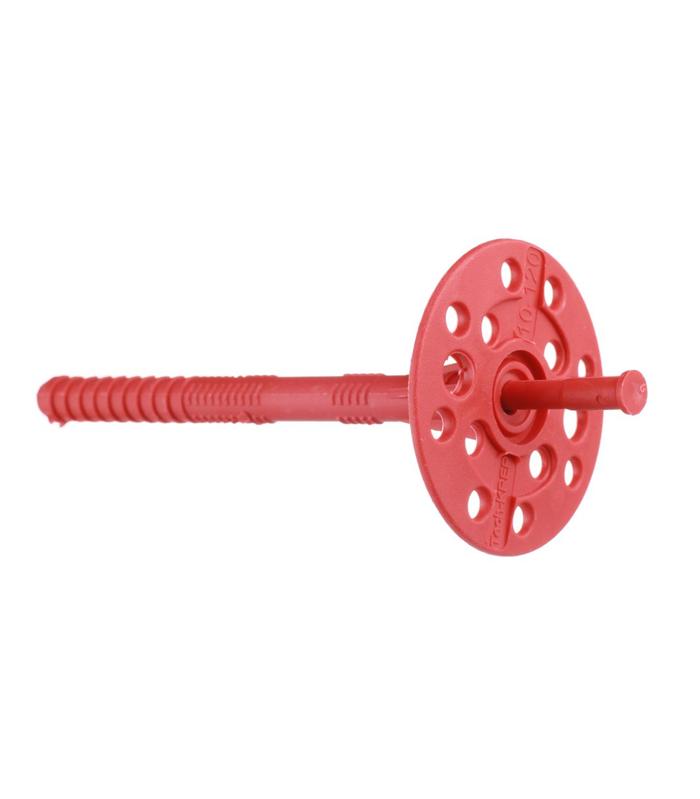

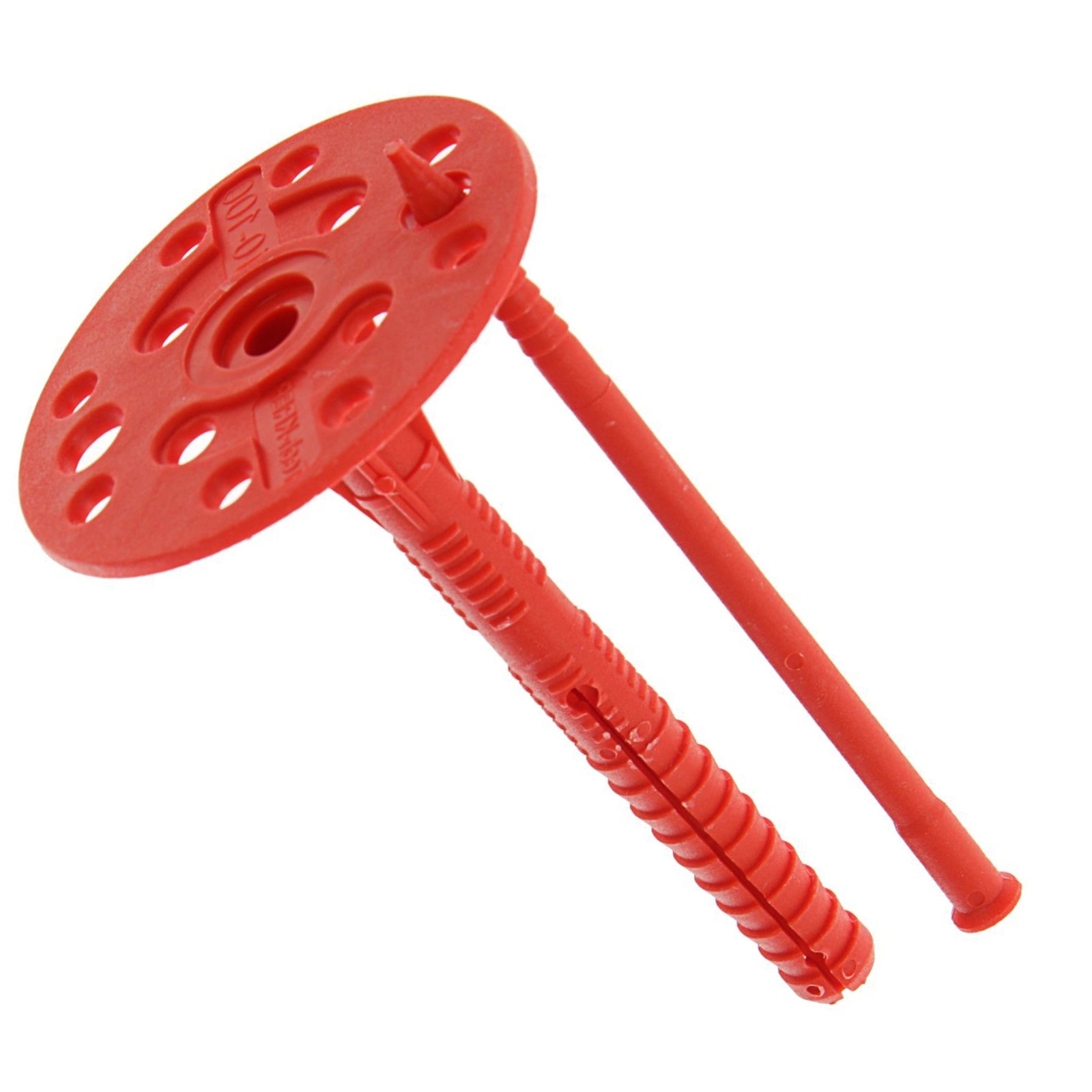

Дюбель-гвоздь Koelner 10 х 90мм для изоляции до 50мм гвоздь-пластик KI-090

Предназначен для крепления теплоизоляционных изделий толщиной к внутренним и наружным поверхностям зданий, различного назначения, в том числе в системах вентилируемых фасадов и колодезной кладке, в такие основания, как: тяжелый и легкий бетон, полнотелый керамический и силикатный кирпич, керамзитобетонный блок.

За счет широкой шляпки дюбель часто называют «парашют» или тарельчатый дюбель. Конструкция широкой шляпки дюбеля плотно прижимает теплоизоляцию, отверстия позволяют утопить дюбель в клее без потери эластичности шляпки.

Область применения:

Для крепления пенопласта и минеральной ваты к фасаду из:

  • бетона,
  • полного кирпича,
  • клинкерного кирпича,
  • камня,
  • силиката.

Рекомендации по установке:

  • диаметр сверла: 10 мм.
  • глубина анкеровки: мин. 50 мм.

Материал:

Дюбель: ударостойкий кополимер полипропилена РР, под заказ — полиамид РА 6.0 (нейлон).

Гвоздь: сталь оцинкованная гальванически

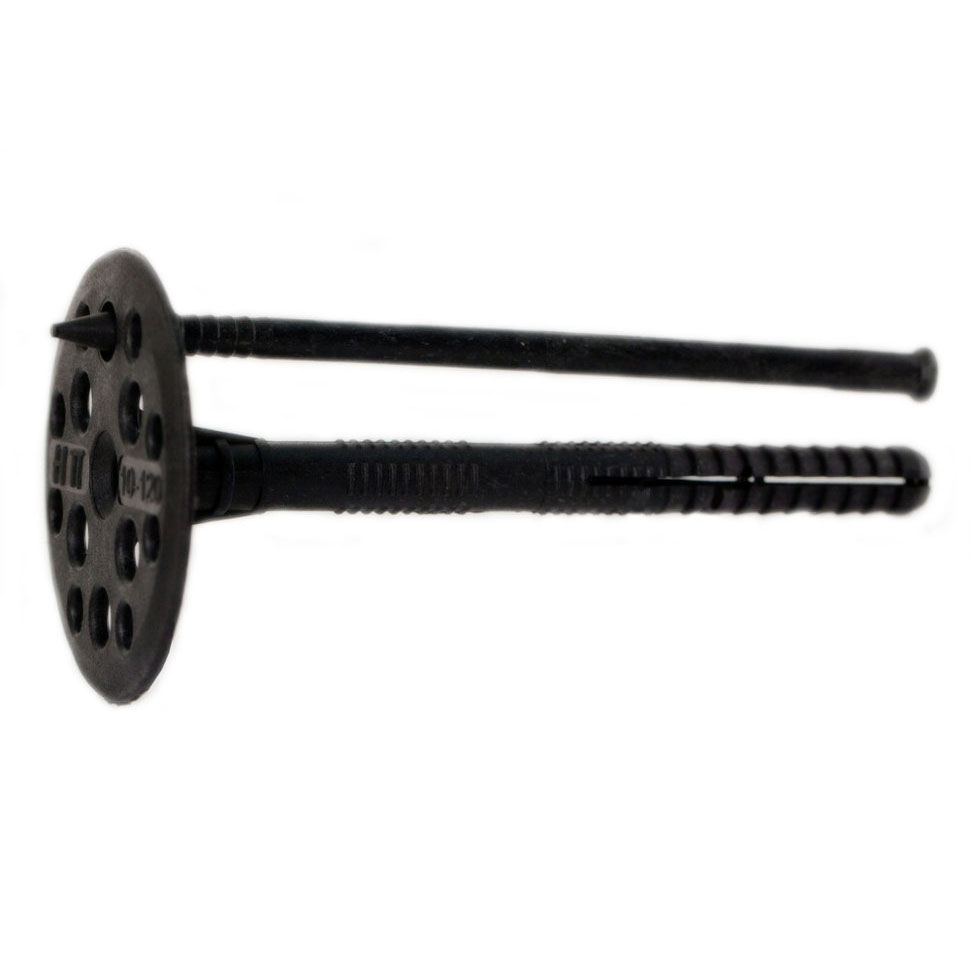

Дюбели предназначены для крепления изоляционных материалов в форме плит и представлены в двух видах:

  • Дюбели для крепления легких материалов (в нашем случае — пенополистирол), дюбель и гвоздь пластиковые,4 размера — для крепления изоляции максимальной толщиной 50, 70, 100 либо 130 мм. Пластиковый гвоздь, в отличие от металлического, не нарушает теплоизолирующих свойств прикрепляемого материала.
  • Дюбели для крепления, как легких, так и тяжелых материалов (пенополистирол, минвата, базальтовая вата). Дюбель пластиковый — гвоздь металлический, 4 размера — для крепления изоляции максимальной толщиной 50, 70, 100 либо 130 мм.
  • Для крепления поверхностям из дерева, металл. листа, гипрока надо использовать имеющийся в нашем ассортименте дюбель КС, комплектуя его саморезами по дереву или по металлу.

Пластиковый дюбель – как выбрать тот, что нужно? + Видео

Если исследовать все виды строительно-ремонтных и монтажных работ на предмет общих элементов, то окажется, что объединяет их одно достаточно простое изделие, которое используется почти всегда, причем и профессионалами, и новичками. Имя ему – пластиковый дюбель. Будем выяснять, как он снискал такую славу.

Дюбель – история и сфера применения

Прежде, чем разобраться в современной жизни нашего героя, давайте выясним, чем он «занимался» ранее, изучим, как сказали бы в советские времена, «объективку» на него. Итак, дюбель пластмассовый ведет свою историю от крепежного устройства, в основе которого был конопляный шпагат, закрепленный специальным клейким веществом на основе крови животных. Этому изделию, как выяснили исследователи, более века.

Если быть точным, то патент на изобретение выдан в Англии в 1913 году, а первый дюбель был изготовлен тремя годами ранее человеком по имени Джон Джозеф Ролингс. Как и сегодня, тот исторический дюбель углублялся в несущую поверхность, например, в стену здания, а затем соединялся с другими крепежными изделиями, похожими на современные шурупы и саморезы. А затем уже на эту конструкцию что-либо закреплялось. По большому счету, с тех пор особо-то ничего и не изменилось.

Правда, нужно сказать, что до появления дюбелей пластиковых (пластмассовых, пропиленовых) мы с вами часто пользовались деревянными их аналогами – чопами, сделанными собственноручно или покупными. Многие так делают до сих пор, небезосновательно считая это более правильным при выполнении некоторых видов работ. Однако прогресс все же не остановить!

Дюбели распорные полипропиленовые: технические характеристики

Нужно отметить, что дюбели бывают не только пластмассовыми, но и металлическими. Первые предназначены для работы со всеми видами бетонных и деревянных поверхностей, а вторые – для гипсокартона и материалов, в которых есть пустоты. Те, которые именуются пластиковыми или пластмассовыми, производят из полипропилена, полиэтилена или нейлона. А для металлических основой становится латунь, нержавеющая сталь либо другие сплавы.

Дюбели распорные полипропиленовые – в этом названии и заложен весь смысл этого крепежного изделия: пластиковая основа при соединении со вторым крепежом (шурупом или саморезом) идет в распор, именно тем самым она и обеспечивает скрепление (в идеале «намертво») с несущей поверхностью. В принципе, в дюбеле различают две части: распорную и нераспорную, первая изменит свои размеры при закреплении, вторая нет. Еще у него имеется специальная манжета у широкой части, не дающая излишне проваливаться в высверленное отверстие в поверхности.

Как и со многими другими материалами, инструментами или изделиями, в случае с приобретением дюбелей, вы должны точно представлять, для чего будете их использовать, в поверхность из какого материала погружать, что на это крепление в результате будет водружено и т.д., и т.п. От ваших целей и задач будет зависеть, например, соотношение тех же распорных и нераспорных частей. В принципе, дюбели пластмассовые ГОСТ уже распределил по сферам применения: для полнотелых материалов, для пористых и пустотелых они будут разными – обратите на это внимание.

Собираясь сделать те или иные крепежные устройства, выбирайте в магазине дюбели распорные полиэтиленовые, ГОСТ и другие данные которых, отмеченные на ценнике, уже предпишут вам использование конкретных сопутствующих изделий и инструментов. Например, 10-милиметровый в диаметре и 50-милиметровый в длине дюбель будет нуждаться в шурупе диаметром в 6-8 мм. Но важно, чтобы совпали не только эти параметры. Вам понадобится просверлить электродрелью отверстие глубиной в 60 мм, а сделать это нужно 10-милиметровым сверлом. Не забудьте очистить его от строительной пыли, это улучшит силу скрепления конструкции и стены.

Обратите внимание на то, что отверстие должно быть немного глубже дюбеля, а конец шурупа должен слегка из него выйти, чтобы распорная часть крепежа работала в полную силу.

Если вы собираетесь сделать всего лишь пару-тройку креплений, то вы вполне справитесь и правильно подобранной для этого отверткой. Если же ваши планы достаточно грандиозны, например вы намереваетесь соорудить в помещении каркасные гипсокартонные перегородки, то вам следует обзавестись удобным шуруповертом, ибо такую работу вручную будет провести затруднительно, да и затратно по времени.

Пластиковый дюбель-гвоздь – что это такое?

Это устройство для крепления применяют в том случае, когда необходимо быстро и накрепко присоединить что-либо к бетонной поверхности. Высверливается отверстие, в него вставляется дюбель с уже погруженным частично гвоздем с винтовой нарезкой или саморезом, который затем окончательно забивается молотком. Распорный механизм крепления действует так же, как и в обычном случае.

На дюбеле есть резьба с обратным ходом, которая будет препятствовать его выкручиванию, а стоп-зона поможет не допустить преждевременного распирания, которое должно произойти, когда сталистый гвоздь достигнет примерно 2/3 изделия. Есть отличие: при вкручивании шурупа процесс распирания из-за конструкционных особенностей происходит неодновременно по всей окружности, гвоздь же под воздействием ударов молотка делает это сразу же и равномерно.

Дюбель-хомут пластиковый – иногда это выход!

При выполнении монтажных работ различных инженерных систем, когда коммуникации или кабели не могут быть убраны в стену или специальные короба, а должны будут пройти сверху, возникает серьезный вопрос, как и чем будем всё это крепить. Настоящим спасением в этом случае служат различные модификации пластиковых дюбелей, уже оснащенных специальными хомутами. Они отличаются внутренним диаметром пластикового кольца, способом соединения с системой труб или кабелей.

Принцип монтажа, по большому счету, ничем не отличается от классического. Необходимо просверлить отверстия нужного диаметра в намеченных карандашом и рулеткой местах, потом на трубы надевается необходимо количество дюбель-хомутов. Устройство этих изделий в большинстве случаев предполагает ударный принцип закрепления в отверстии, поэтому достаточно будет нескольких точных ударов молотка, и дело будет сделано.

Отметим, что некоторые дюбель-хомуты, предназначенные для кабелей, устроены еще проще: они самодостаточны и не предполагают применения еще и саморезов. После того, как пластиковым хомутом вы обхватите кабель и соедините два его «усика» с поперечными ребрами, вставьте с усилием их в просверленное отверстие – все готово.

Пластиковые дюбели для утеплителя – особый вид

Особо отличаются от своих собратьев дюбели, предназначенные для монтажных работ, нацеленных на утепление фундаментов, цоколей, наружных стен жилищ. В этом случае из пластика выпускается не только дюбельная основа крепления, но и так называемый распорный гвоздь, который в неё забивают. Внешне они тоже выглядят по-другому. Прежде всего, обращает на себя внимание их гораздо большая длина, и главное отличие – большая шляпка, именуемая грибком или зонтиком. Из-за этого внешнего сходства и сами устройства зачастую именуют зонтиками.

Что же касается порядка выполнения самих работ по монтажу, то он классический. Прежде всего, необходимо подготовить нужное количество отверстий соответствующей длины. Обработать поверхность антигрибковым раствором, после высыхания нанести клейкую основу. Выкладывая постепенно листовой или рулонный утеплитель, проводить его закрепление, забивая в отверстия дюбель-зонтик с пластиковыми гвоздями. Монтаж закончен, следующим этапом будет создание покрытия: или штукатурка, или специальные панели.

Оцените статью: Поделитесь с друзьями!

Как вытащить дюбель из бетонной стены

Перед отделкой стен, поверхность необходимо тщательно выровнять, удалить все торчащие элементы, гвозди, шурупы и дюбеля. Достать последний элемент очень сложно, важно знать основные правила, как это сделать. Руками вытащить дюбель не удастся, в любом случае придется прибегнуть к использованию инструментов.

Как правильно извлечь дюбель гвоздь?

Если дюбель выступает над поверхностью с гвоздем, то вытащить его будет не сложно, для этого нужно использовать молоток. Удары наносят по обеим боковым, верхним и нижним сторонам дюбеля, чтобы расшатать элемент в отверстии. Затем, зажав его плоскогубцами, резко выдергивают из стены.

Перед выдергиванием необходимо удостовериться, что такая процедура не повредит штукатурку или другую поверхность. Если вытащить элемент без вреда не представляется возможным, то его нужно вбить внутрь, а сверху замазать штукатурным составом.

Как извлечь дюбель из пластика?

В некоторых случаях гвоздь бывает удаленный, а сам пластик остается внутри стены, при этом можно использовать несколько способов, чтобы извлечь элемент.

  1. Самым подходящим способом, чтобы извлечь предмет из стены, является применение подходящего самореза, он должен соответствовать размеру дюбеля. Его вкручивают в пластмассовый элемент на 2/3, а затем вытаскивают плоскогубцами или другим подходящим инструментом. При отсутствии самореза, можно применить обычный штопор, его вкручивают в стену, и вытаскивают дюбель.
  2. Если предыдущий способ не помогает справиться с проблемой, то вокруг предмета, застрявшего в стене, делают несколько отверстий, при этом расстояние от него должно быть минимальным. Затем пробуют вытаскивать элемент, но отверстие значительно увеличиться, это необходимо учесть сразу.
  3. Если вынуть пластиковый дюбель не получается. Его также можно вбить внутрь, но сделать это будет не просто. Шляпку дюбеля можно срезать ножом, а затем молотком вбивать элемент как можно глубже, отверстие зашпаклевать.
  4. Также можно попробовать высверлить дюбель с помощью дрели. Сверло должно быть одинакового или чуть большего диаметра, чем сам дюбель. После проведения процедуры. Отверстие закрывают шпаклевочной смесью.

Как извлечь элемент с обломанным остатком гвоздя?

Под воздействием большого давления, гвоздь может сломаться, и часть его остается торчать в стене. Бывает, что плоскогубцами вытащить обломок не представляется возможным, поэтому можно воспользоваться другим способом.

Газовой горелкой или паяльником нагревают пластиковый элемент до размягчения, затем вытаскивают дюбель вместе с обломком, если в первый раз это сделать не получилось, можно выполнить процедуру повторно. Работу проделывают быстро, пока пластмасса снова не застыла.

Как извлечь дюбель из деревянного материала?

На современном рынке в основном используют дюбеля из пластика, они являются надежными и прочными, имеют долгий срок службы, но вместо них иногда применяют деревянные элементы, их ещё называют чопиками.

Извлекается деревянный дюбель практически таким же методом, как и пластиковый предмет. То есть в него вкручивается саморез, который выдергивают при помощи гвоздодера или плоскогубцев.

Внутри стены можно расковырять деревянный материал, который развалиться на части, а затем его вытаскивать. Раскалывание выполняют молотком и стамеской, а затем удаляют осколки, и крупные части отверткой.

Чопик можно удалить с помощью дрели или перфоратора путем высверливания. Но работу нужно выполнять с особой аккуратностью, чтобы не сильно увеличить отверстия в стене. Обычно деревянные гвозди дюбеля применяют при установке окон из дерева. Для закрепления деревянного подоконника к бетону, понадобиться около четырех таких элементов. Извлечение дюбелей выполняют, когда планируют замену на пластиковые окна. При этом берут дюбеля из пластика, так они являются более надежными для этого материала.

Удаление дюбелей металлического вида

Элементы металлического вида применяются очень редко, так как для закрепления требуется специальное оборудование, поэтому вытаскивать такие дюбеля тоже нелегко. Разломать его не удастся никаким инструментом или прибором, элемент необходимо извлекать из стены с особой аккуратностью.

Если предмет немного выглядывает над поверхностью, его расшатывают при помощи молотка, обычно дюбель закреплен в стене надежно и прочно, так что просто достать не удастся. При более глубоком погружении, вокруг элемента делают несколько отверстий, на минимальном от него расстоянии, извлекают с помощью плоскогубцев или гвоздодера.

Такие методы являются самыми подходящими для извлечения металлических предметов из стены, после этого все отверстия заполняют шпаклевочным материалом вровень с поверхностью.

Последовательность извлечения дюбелей, основные правила при каждом способе

Чтобы вытащить дюбель из бетонной стены, нужно соблюдать последовательность действий, при соблюдении всех правил, можно добиться идеального результата, а поверхность останется невредимой.

  1. Чтобы вытащить основание из пластика для крепежного элемента, подбирают саморез, который вкручивается внутрь, и выдергивается плоскогубцами. Если такого инструмента под рукой нет, можно использовать гвоздодер. При вырывании, необходимо учесть, что могут повредиться некоторые участки стены, поэтому работу проводят аккуратно.
  2. Гвоздодер помогает извлечь даже такое крепление, которое намертво держится внутри бетона. На рычаг оказывается давление, за счет этого крепеж удаляется изнутри бетонной поверхности. Шляпка самореза должна быть надежно зафиксирована на конце инструмента, иначе при соскальзывании, можно повредить поверхность стены или нанести себе вред.
  3. Удалять дюбель деревянного вида можно шилом или ножом, но его предварительно нужно разломать, а затем извлекать по частям. При установке новых пластиковых окон, такие элементы не будут надежно служить их креплением, поэтому потребуется качественное очищение отверстий.
  4. Обломок гвоздя, оставшийся внутри бетонной стены, вытаскивают путем нагревания паяльной лампой пластикового элемента. При этом бетонная стена не повреждается, но работу проводят с особой быстротой, иначе пластик застынет, и придется всё делать повторно.
  5. Дюбеля из металла закрепляются в стене специальным пистолетом, поэтому удаляются нелегко. Их необходимо долго расшатывать, ударяя молотком так, чтобы не повредить поверхность стены, она не должна откалываться. После этого также можно применять гвоздодер, плоскогубцы не справятся с такого вида задачей. Если такой способ оказался неэффективным, то вблизи элемента высверливаются отверстия, а затем производится извлечение. При неудачном вытаскивании, выступающую часть, можно срезать болгаркой, а отверстие зашпаклевывают.

Если вытаскивание дюбеля занимает много времени и сил, или все перечисленные методы не являются эффективными, то можно оставить элемент внутри, а выступающую его часть срезать острым предметом. Металлический элемент срезают болгаркой, остальную часть дюбеля вбивают как можно глубже в стену. Затем выполняют выравнивание поверхности при помощи шпаклевочного материала.

Преимущества дюбелей

Дюбеля для бетона отличаются высокой прочностью и надежность, могут служить очень долго. За счет расклинивание внутри стены, крепежный элемент способен выдерживать значительную нагрузку и не поддаваться деформации.

Дюбеля для бетона не являются восприимчивыми к изменению влажности или температуры, воздействию агрессивной среды. Элементы из пластмассы, используют для крепления небольших предметов, например, мебели. Крупные и тяжелые предметы закрепляются при помощи дюбелей из стали, они способны выдерживать большие нагрузки. Извлекать такие крепежи из стен будет непросто, если есть возможность, лучше их оставить внутри.

При соблюдении всех правил, и методов, можно подобрать подходящий способ извлечения дюбелей из бетонной стены, не повреждая её поверхность. Заранее необходимо подготовить все нужные инструменты, чтобы во время работы не отвлекаться на их поиск.

Wilton 399-801 Пластиковые дюбели диаметром 12,25 дюйма

  • 4.8 звезды из 90 отзывы

    торт резать ТОРТЫ стержни легко ПЛАСТИКОВЫЕ дюбель здорово люблю ДУБЕЛЫ
  • Организовать по Самый полезныйВысший рейтингНизкий рейтингДата

    Просмотреть все 90 отзывы (ов)
  • org/Review»>

    2 из 2 считают этот обзор полезным

    Я очень доволен, что эти опоры Wilton очень прочные и долговечные, я использую их в тортах от 2 до 5 этажей без каких-либо неудобств. И цена на этом сайте, без сомнения, лучшая, что я нашел.Сильвия Г.

    по

  • 1 из 1 считает этот обзор полезным

    Какая отличная поддержка для всех моих тортов. легко резать … я использую зубчатый нож и щелкаю их, выдерживает вес всех уровней

    из дом по

  • 1 из 1 считает этот обзор полезным

    ПОЛЮБИТЕ эти шпонки для торта. Я так счастлив, что интернет-магазин их продает. Раньше мы покупали их у местных Майклз, но теперь можем добавить их в наш оптовый заказ. Эти дюбели очень легко вырезать и использовать для многоярусных тортов.

    из Créme. Автор: Сара Эшли, Inc. по

  • 1 из 1 считает этот обзор полезным

    что уж говорить о пластиковых дюбелях. они соответствуют ожиданиям и выполняются так, как ожидалось. цена подходящая. качество отличное. буду продолжать заказывать по мере необходимости.

    из Сесил Маккай по

  • Они прочные, стабильные и сверхмощные. Если вы используете их для сложения ярусов, ваш торт никуда не денется! При приготовлении торта не забудьте обрезать их до одинаковой длины (и с прямым краем), чтобы уложенные сверху ярусы были ровными.

    по

  • Эти стойки / стержни для торта очень прочные и дадут вам дополнительное спокойствие при сборке свадебного торта.Это как раз та цена, которую вы можете добавить к своим заказам на торт, и при этом все будет в порядке.

    из Пекарня Масло сливочного по

  • Покупатели любят использовать их для своих пирожных. Они намного дешевле с вашего сайта, чем многие другие. Обязательно закажу снова. Рекомендую другим.

    из Аукционы Дон Глейм по

  • org/Review»>

    Единственное, что я действительно должен сказать об этом, это то, что я хотел бы купить их больше! Они классные! Идеально подходит для укладки тортов.

    из фотоаппарат по

  • Обожаю эти дюбели! Они очень ошибаются! Я использую их для каждого торта, который я делаю, от 2 до 6 уровней! Я лично могу разрезать каждый дюбель пополам и использовать вторую половину для каждого яруса. Вам понадобится сверхмощный резак, чтобы легко прорезать. Я использую кусторез. (Используется только для моих тортов)

    по

  • мне они нравятся, они очень крепкие для моих тортов, их очень легко использовать, я действительно рекомендую их, я куплю их снова

    по

  • Легко нарезать и использовать для тортов! Толстый пластик отлично подходит для поддержки каждого слоя торта, я также использовал его в качестве дополнительной поддержки для своей подставки для кексов, когда думал, что он не сможет удерживать торт сверху.

    по

  • Я использую эти дюбели для поддержки многоярусных тортов. Они очень толстые, и вам понадобится острый универсальный нож, чтобы их разрезать. Я очень рекомендую их

    из Кондитерская «Wholly Sweets» по

  • org/Review»>

    Мы купили эти дюбели впервые, и они не разочаровали! Они предохраняют наши торты от падения друг на друга и сохраняют стабильность многоуровневых тортов!

    из Пекарня Boyer по

  • Мы используем их во всех наших пирожных и отлично работаем. Единственным недостатком является то, что длина на самом деле не делится на двухслойный торт (так что в итоге у вас останется несколько маленьких непригодных для использования кусочков)).Я разговаривал с другими декораторами тортов, и они тоже согласны

    из Счастливая коза по

    Спасибо за отзыв! Сожалеем, что вы не предпочли этот продукт. За рекомендациями обращайтесь в нашу команду по работе с клиентами.

    Интернет-магазин Решения для клиентов

  • Всегда необходимо для больших тортов, чтобы помочь выдержать весь вес, когда пироги кладут один на другой.И резать мне довольно легко

    из Торт со мной по

  • Очень хорошо сделано и легко режется. Буду покупать их в будущем. Отличная цена и отличное качество. Очень довольный клиент, буду повторным покупателем!

    по

  • Я смогла воспользоваться другими своими ножницами и вырезать их с большим трудом, так что это могут быть просто мои дешевые ножницы, но я думала, что это будет сложно, несмотря ни на что. В любом случае это сработало отлично и выдержало торт! Этот торт был полностью сливочным, так что излишне говорить, что этот сосунок был тяжелым!

    из BewithUS по

  • Я использую эти шпонки, чтобы сложить ярусный торт в центре каждого яруса. Я также разрезаю их на 3 части и кладу на нижний ярус в других частях торта для дополнительной поддержки.

    из Сладкое удовольствие по

  • Большинство людей даже не знают, что такое дюбель, но в производстве тортов они необходимы.Все самые лучшие коржи готовятся на дюбелях. Поэтому я заказал эту красивую упаковку из 4 дюбелей для тортов. Они мне очень помогли в выпечке торта.

    по

  • Я испек 4-слойный 14-дюймовый торт с 5-слойным 10-дюймовым пирогом сверху. Мне нужно было использовать только 2 дюбеля (я разрезал их пополам), пирог был действительно тяжелым, я беспокоился, что, может быть, мне следовало поставить больше дюбелей. за поддержку, но она была отлично обеспечена, я очень доволен!

    из ООО «Banging Bargains» по

  • Дюбель пластиковый для шурупов и гусеничных болтов

    Пластиковый дюбель рельсовый — это контрзажим для шурупов и путевых болтов. Он предварительно заделывается в бетонную или деревянную шпалевую шпалу, где винтовые штифты, направляющие пластины и рельсовые зажимы устанавливаются в рельсовый путь. Железнодорожный пластиковый дюбель можно назвать пластиковой втулкой, пластиковой вставкой, бетонным дюбелем и бетонной вставкой.

    Функции рельсовых пластиковых дюбелей

    Пластиковый дюбель рельсов выполняет роль крепежного основания, так как его необходимо предварительно вставить в бетонную шпалу перед сборкой системы крепления рельсов.Он работает с шурупом и болтами, чтобы гарантировать хорошее соединение между системой крепления рельсов и бетонной шпалой,

    С другой стороны, пластмассовый дюбель для рельсов выполняет ту же функцию, что и прокладка рельса и изолятор рельса, служа для изоляции крепежа от стяжек. В связи с этим прочность и усталостная долговечность рельсового дюбеля имеют большое значение для всей железной дороги.

    В системе крепления рельсов взаимодействие анкерных болтов и встроенного пластикового дюбеля обеспечивает плотное крепление анкерного полотна к рельсовому пути и шпале.Между тем, благодаря зажимам для направляющих, обеспечивающим большой диапазон эластичности, болты направляющих не ослабляются, что сокращает объем работ по техническому обслуживанию.

    Классификация рельсовых пластиковых дюбелей

    В системе крепления SKL часто используются рельсовые пластиковые втулки. Их можно классифицировать по материалам, таким как PA66 или HDPE. В следующей таблице представлены технические характеристики различных пластиковых дюбелей для направляющих.

    Контрольный предмет СТАНДАРТ
    207 111 WJ-2 2 х DJK-1 SK114A SKL14-D13-B
    Длина (мм) 110 ± 1 119 ± 0/2 135 ± 2/1 130 ± 0.5 130 ± 0,5 165 ± 1 165 ± 1
    Длина внутреннего полюса (мм) / / / / / / /
    Наружный диаметр (мм) 53 ± 0. 5 35 ± 1/0 24,5 ± 0,3 / 0 44 ± 0,5 / 0,3 39,5 ± 0,7 / 0,3 39 ± 0,6 / 0,2 39,5 ± 0,6 / 0,2
    Внутренний диаметр (мм) 31 ± 0,5 / 0,1 25 ± 0,5 31 ± 0,5 / 0,3 28 ± 0,5 / 0,3 25 ± 0.15 25 ± 0,5 / 0 24,5 ± 0,3 / 0
    Положение отверстия Внутренний диаметр (мм) / / / / / / /
    Нижняя ширина (мм) / / / / / / /
    Вертикальность ≤0.5 ≤0,5 ≤0,5 ≤0,5 ≤0,5 ≤0,5 ≤0,5
    Скорость осушения (%) ≥0,5 ≥0,5 ≥0,5 ≥0,5 ≥0,5 / /
    Тяговое усилие (кН) ≥80 ≥50 ≥50 ≥50 ≥50 ≥75 ≥75
    Сопротивление изоляции (Ом) ≥1 * 10 ^ 8 ≥1 * 10 ^ 8 ≥1 * 10 ^ 8 ≥1 * 10 ^ 8 ≥1 * 10 ^ 8 / /
    Твердость по Роквеллу (HRR) ≥95 ≥105 ≥105 ≥105 ≥105 / /

    Высококачественный пластиковый дюбель рельса AGICO Rail доступен для вас на выбор

    • Размер: для различных размеров шурупов или анкерных болтов
    • Стандарт: ГБ, DIN, UIC, AREMA / ASTM, BS, JIS и т. Д.
    • Поверхность: настройка
    • Упаковка: по заказу
    БЕСПЛАТНОЕ предложение!

    Пластиковый дюбель рельса (пластиковая втулка рельса)

    Пластиковый дюбель для рельсов также называется пластиковая втулка для рельсов / пластиковая вставка / бетонный дюбель / бетонная вставка, которая представляет собой крепеж с противоположной стороны для шурупа или анкерного болта и предварительно вставляется в бетонную шпалу или деревянную шпалу. шпала, устанавливаемая вместе с шурупами, направляющими пластинами и рельсовыми зажимами для крепления рельсовых путей.

    Функции рельсового пластикового дюбеля.

    В комплекте системы рельсового крепления пластиковый дюбель рельса можно рассматривать как крепежную основу, так как он должен быть предварительно вставлен в бетонную шпалу отдельно перед сборкой деталей системы рельсового крепления. Он используется для обеспечения хорошего соединения и сцепления системы крепления рельса с бетонной шпалой с помощью шурупов или болтов.

    С другой стороны, так же, как прокладка рельса или изоляторы рельса, другая функция пластикового вкладыша — изолировать детали крепежа от стяжек.Поэтому качество этой небольшой предварительно вставленной детали в бетонную шпалу, особенно ее прочность и усталостная долговечность, имеет большое значение для всей железнодорожной линии. Взяв систему крепления WJ-8 для примера, совместная работа анкерных болтов и встроенных пластиковых втулок в плиты пути позволяет плотно прикрепить анкерную плиту к рельсу и шпале через зажимы рельса, чтобы обеспечить достаточный диапазон эластичности, чтобы избежать рельса. болт во избежание ослабления и соответственно уменьшите объем работ по техническому обслуживанию.

    Типы рельсовых пластиковых дюбелей

    Пластиковые дюбели для направляющих всегда используются в системах крепления SKL, и их можно классифицировать в зависимости от необходимых материалов: из PA66 или HDPE, в зависимости от различных технических требований клиентов, как показано ниже:

    Имя Дюбель рельс пластиковый
    Тип Для шурупов и анкерных болтов разных размеров
    Материал Армированный нейлон 66 (PA66: нейлон 66. 69%, стекловолокно 30%, прочие 1%) ПЭНД

    Технический

    характеристики

    Плотность: 1,3-1,45 г / см3

    Прочность на растяжение: ≥170 МПа

    Относительное удлинение: ≤4,4%

    Прочность на изгиб: ≥250 МПа

    Ударная вязкость (без зазора): ≥80 кДж / м2

    Температура плавления: 250-270 ° C

    Сопротивление изоляции: ≥1 × 108 Ом

    Содержание стекловолокна: 30-35%

    Твердость: ≥110HRR

    Плотность: 0.95-0,98 г / см3

    Прочность на растяжение: ≥19 МПа

    Относительное удлинение:> 80%

    Температура плавления: 170-190 ° C

    Сопротивление изоляции: ≥1 × 1010 Ом

    Твердость: ≥98A

    Цвет Желтый, черный, белый, синий, зеленый, и это лишь некоторые из них.

    Данные об импорте и цена пластмассового дюбеля по коду ГС 39269099

    Ноя 03 20162 Июн 09 2016
    Дата Код ГС Описание Страна происхождения Порт выгрузки Единица Количество Стоимость (INR) за единицу (INR) INR)
    Ноя 11 2016 39269099 (70 ШТ. ) DOWEL 8X40 (ИЗ ПЛАСТИКА) Германия Bombay Air Cargo KGS 0 164 2,341
    Ноя 11 2016 39269099 (80 ШТ.) DOWEL 8X40 (ИЗ ПЛАСТИКА) Германия Bombay Air Cargo KGS 0 187 2,341
    Ноя 08 2016 39269099 (2 ШТ.) DOWEL 6X30 (ИЗ ПЛАСТИКА) Германия Bombay Air Cargo KGS 0 3 1,630
    Ноя 08 2016 39269099 DOWEL НЕЙЛОН (ИЗ ПЛАСТИКА) — 0635 (КОЛ-ВО 3200 ШТ.) Германия Bombay Air Cargo KGS 4 2,77833794
    39269099 (60000 шт. ) СПРЕД.DOWEL PA NAT. 5X12MM (042.98.051) (ИЗ ПЛАСТИКА) Германия Bombay Air Cargo KGS 12 18,289 1,555
    Октябрь 27 2016 39269099 (50000 ШТ.) РАСПРЕДЕЛИТЕЛЬНАЯ ДОСКА PA NAT.5X12MM (042.98.051) (ИЗ ПЛАСТИКА) Германия Bombay Air Cargo KGS 21 16,632 811 902 811 902 Октябрь 18 2016 39269099 (50 ШТ.) DOWEL 8X40 (ИЗ ПЛАСТИКА) Германия Bombay Air Cargo KGS 0 120 2405
    Октябрь 18 2016 39269099 (22 шт. ) DOWEL 8X40 (ИЗ ПЛАСТИКА) Германия Bombay Air Cargo KGS 0 53 2405
    Сен 08 2016 39269099 (5 шт.) Дюбель 6X30 (ИЗ ПЛАСТИКА) Германия Bombay Air Cargo KGS 0 8 1,646
    Авг 18 2016 39269099 (8 шт.) DOWEL 8X40 (ИЗ ПЛАСТИКА) Германия Bombay Air Cargo KGS 0 19 2,330
    Авг 08 2016 39269099 (4 ШТ.) ДУБЕЛЬ 6 X 30 (ИЗ ПЛАСТИКА) Германия Bombay Air Cargo KGS 0 6 1585
    Июл 30 2016 39269099 (2 ШТ. ) ДУБЕЛЬ 6X30 (ИЗ ПЛАСТИКА) Германия Bombay Air Cargo KGS 0 3 1,595
    Июл 08 2016 39269099 (800000 ШТ.) ПЛАСТИКОВЫЙ ДУБЕЛЬ ДЛЯ РАЗМЕРА БОЛТА MINIFIX M6 X h21.5MM & DIA10.8 (039.33.268) (СДЕЛАНО ИЗ 100% ПА-6) Китай Море Нхава-Шева сом560 439387 785
    Июл 02 2016 39269099 (32 ШТ.) DOWEL 8X40 (ИЗ ПЛАСТИКА) Германия Bombay Air Cargo KGS 0 80 2,498
    Июн 28 2016 39269099 (32 ШТ. ) DOWEL 8X40 (ИЗ ПЛАСТИКА) Германия Bombay Air Cargo KGS 0 80 2,498
    Июн 17 2016 39269099 ДЮБЕЛЬНЫЕ ВТУЛКИ (ПЛАСТИКОВЫЕ ВСТАВКИ + КОЛПАЧОК) ДЛЯ УСТАНОВКИ ТРЕТЬИХ РЕЛЬСОВ ATI ON ДЛЯ ПРОЕКТА МЕТРО-РЕЛЬСОВ — 434001 Франция Banglore Air Cargo NOS 3,5008 906,82 Июн 17 2016 39269099 (48 шт.) DOWEL 8X40 (ИЗ ПЛАСТИКА) Германия Bombay Air Cargo KGS 0 117 2,427
    Июн 09 2016 39269099 (5000 NOS) DOWEL-FIX HANG.КРОНШТЕЙН БЕЗ КОЖУХА (290. 05.751) (80622P2INSX) (ИЗГОТОВЛЕННЫЙ ИЗ ПЛАСТИКА 100% ИСПОЛЬЗУЕМОГО СЫРЬЯ) Италия Нхава Шевское море сом 330 102,424310
    39269099 (5000 NOS) DOWEL-FIX HANG.BRACKET W / O COV (290.05.750) (80622P2INDX) (СДЕЛАНО ИЗ ПЛАСТИКА, ИСПОЛЬЗУЕТСЯ 100% СЫРЬЯ) Италия Нхава Шевское море кг 102,424 310
    Май 30 2016 39269099 (5 шт.) Дюбель 6X30 (ИЗ ПЛАСТИКА) Германия Bombay Air Cargo KGS 0 8 1,596

    Пластиковый дюбель в сборе

    штифт и деревянный штифт ПРЕДПОСЫЛКИ ИЗОБРЕТЕНИЯ

    I. Область изобретения

    Настоящее изобретение относится к установочным штифтам для соединения двух деревянных элементов вместе и, в частности, к установочному штифту, изготовленному из пластического материала, для соединения двух деревянных элементов вместе без необходимости использования клея.

    II. Описание предшествующего уровня техники

    Использование установочных штифтов для соединения двух деревянных элементов хорошо известно и обычно включает использование деревянного установочного штифта, который вставляют в отверстия для штифтов элементов, которые приспособлены для соединения.Обычно такие установочные штифты и деревянные элементы соединяются с помощью клея. Другие установочные штифты, которые используются для соединения двух элементов, раскрыты в патентах США No. №№ 1,287,678, 2,499,146, 3,104,430, 3,405,592, 3,438,659 и 3,676,898 и пат. № 421,406. В вышеупомянутых патентах раскрыты различные типы устройств установочного штифта, которые обычно содержат установочный штифт, имеющий кольцевые зубчатые стопорные фланцы, идущие от противоположных концов к средней части штифта, при этом фланцы имеют конические поверхности, наклоненные внутрь в противоположных направлениях. для облегчения установки установочного штифта.Однако диаметр установочного штифта по всей длине одинаков. В других патентах описаны установочные штифты, имеющие внешние фиксирующие фланцы и внутренние проточные каналы для распределения клея. В других патентах описываются конструкции установочного штифта, в которых используются расширяемые трубчатые вставные гильзы для отверстий под штифты в каждом соединяемом элементе, в то время как дюбельный штифт вбивается в каждое из отверстий для штифтов во вкладышах гильз, после чего дюбель взаимодействует с расширяемыми вставными втулками для усилия их в стенки отверстия под дюбель, чтобы элементы удерживались вместе.

    Хотя вышеупомянутые патенты раскрывают различные средства для соединения двух деревянных элементов, ни один из них не раскрывает установочный штифт, изготовленный из пластического материала, приспособленный для соединения двух деревянных элементов вместе без необходимости использования клея.

    СУЩНОСТЬ ИЗОБРЕТЕНИЯ

    Настоящее изобретение, которое будет описано ниже более подробно, содержит пластмассовый установочный штифт, имеющий множество продольно разнесенных стопорных зубцов, каждый из которых имеет внешний диаметр, увеличивающийся на заданное значение по сравнению с внешним диаметр стопорных зубцов на противоположных концах установочного штифта.

    Таким образом, целью настоящего изобретения является создание нового и улучшенного установочного штифта, который предпочтительно изготовлен из пластмассы.

    Еще одной задачей настоящего изобретения является создание такого установочного штифта, который будет соединять два деревянных элемента без необходимости использования клея.

    Другие цели, преимущества и применения настоящего изобретения станут очевидны специалистам в области установочных штифтов и деревянных соединительных узлов, когда сопроводительное описание наилучшего режима, предполагаемого для практического применения изобретения, будет прочитано вместе с сопроводительным чертежом.

    КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

    В описании здесь делается ссылка на сопроводительный чертеж, на котором одинаковые ссылочные позиции относятся к одинаковым частям на нескольких видах, и на котором:

    Фиг. 1 представляет собой вид в перспективе установочного штифта, сконструированного в соответствии с принципами настоящего изобретения;

    РИС. 2 — вертикальный вид установочного штифта, показанного на фиг. 1;

    РИС. 3 — вертикальный вид сбоку установочного штифта, показанного на фиг.1;

    РИС. 4 — разрез стыка двух деревянных элементов, закрепленных с помощью установочного штифта, показанного на фиг. 1; и

    ФИГ. 5 — увеличенный частичный вид в разрезе установочного штифта, показанного на фиг. 1.

    ОПИСАНИЕ ПРЕДПОЧТИТЕЛЬНОГО ВАРИАНТА ОСУЩЕСТВЛЕНИЯ

    Теперь обратимся к чертежам и, в частности, к фиг. 1, 2 и 3, на которых проиллюстрирован один пример настоящего изобретения в форме установочного штифта 10, содержащего удлиненный корпус 12, на котором от средней секции 14 до противоположных концов 16 и 18 образовано множество продольно разнесенных стопорных зубцов 20 и 21 соответственно.Прорезь 22, проходящая по всей длине корпуса 12 от конца 16 до конца 18, прорезает зубцы 20 и 21 и среднюю часть 14 пальца 10.

    Как лучше всего видно на фиг. 1 и 2, каждый из зубцов 20 и 21 образован секцией 23 в форме усеченного конуса, при этом основание 24 большего диаметра каждой секции 23 интегрально соединено с основаниями 26 меньшего диаметра и образует их часть. Конические поверхности 28 каждая из секций 23 усеченного конуса сужается внутрь и к противоположным концам 16 и 18 штифта 10.

    Внешний край, образованный основаниями 24 большого диаметра, образует поверхности зацепления с деревом штифта 10, когда он вставляется в отверстие под штифт, как показано на фиг. 4, при этом конец 16 вставляется в отверстие 30 под шпонку деревянного элемента 32, а конец 18 вставляется в отверстие 34 под шпонку деревянного элемента 36 для соединения деревянных элементов 32 и 36 аналогично соединению. из двух деревянных элементов с помощью обычного деревянного установочного штифта или установочного штифта, такого как те, что описаны в вышеупомянутых патентах США.

    Ссылаясь на фиг. 5, на котором проиллюстрировано поперечное сечение зубцов 21, расположенных между концом 18 и средней частью 14. Следует понимать, что в следующем описании зубцов 21 они идентичны зубцам 20, расположенным между концом 16 и средней частью 14 и описанием зубцов 21 на фиг. 5 применимо к зубьям 20.

    Участок 38 усеченного конуса, образованный на конце 18 зубьев 21, имеет основание 40 с внешним диаметром, который по существу равен диаметру отверстия 34 под штифт, в котором находится конец 18 под штифт. адаптирован для вставки.Диаметр основания 42 секции 44 усеченного конуса, непосредственно примыкающей к секции 38, имеет диаметр, который диаметрально увеличен на 0,005 дюйма, то есть радиальный зазор 46 составляет 0,0025 дюйма. Точно так же диаметр оснований каждой последующей секции конуса увеличивается на 0,005 дюйма по сравнению с предыдущей секцией усеченного конуса. Например, основание 48 усеченного конуса 50 имеет радиальный зазор 52 0,0025 дюйма по отношению к внешнему краю основания 42, и, таким образом, диаметр основания 48 был увеличен.На 005 дюймов выше диаметра основания 42. Точно так же основание 54 секции 56 усеченного конуса имеет радиальный зазор 58 0,0025 дюйма по отношению к основанию 48. Основание 60 секции 62 усеченного конуса имеет радиальный зазор 64 на 0,0025 дюйма больше диаметра основания 54. Основание 66 усеченной секции 68 имеет радиальный зазор 70 на 0,0025 дюйма над основанием 60.

    Предпочтительное диаметральное увеличение на 0,005 дюйма между каждым последующим основанием секций усеченного конуса, образующих зубцы 21, является предпочтительным размером; однако следует понимать, что диаметр каждой из секций основания может быть больше или меньше предпочтительного диаметрального зазора.005 дюймов в зависимости от размера штифта 10 и конкретного применения. Кромки оснований каждой из секций усеченного конуса образуют конус, проходящий от средней секции 14 к противоположным концам 16 и 18, так что, когда штифт 10 вставлен в отверстие для штифта, штифт 10 будет сжиматься внутрь, так что что противоположные поверхности 72 и 74 (фиг. 3) прорези 22 будут перемещены друг к другу. Из-за упругости материала, из которого изготовлен штифт 10, материал будет иметь тенденцию расширяться наружу до своей исходной формы, в результате чего круглые кромки оснований большого диаметра каждой из секций усеченного конуса плотно входят в зацепление со стенкой отверстий под штифты. со значительной силой, равной или большей, чем сила, полученная при использовании клея в сочетании с деревянным установочным штифтом.Таким образом, установочный штифт 10 при зацеплении вышеупомянутым образом с отверстием для установочного штифта будет удерживать два деревянных элемента вместе до тех пор, пока они не разделятся с силой.

    В предпочтительном варианте осуществления установочный штифт 10 изготовлен из упругого материала, такого как подходящий пластик, все из которых хорошо известны специалистам в области пластиков и сопоставимых материалов в свете описанного установочного штифта 10.

    Таким образом, можно видеть, что настоящее изобретение обеспечивает чрезвычайно простой установочный штифт, приспособленный для соединения двух деревянных элементов без использования клея.

    Хотя был раскрыт только один пример настоящего изобретения, специалистам в области сборки установочных штифтов и деревянных соединений должно быть понятно, что могут быть другие формы, все в пределах сущности изобретения и объема прилагаемые претензии.

    Пластиковые дюбели Wilton — Bake Supply Plus

    {«id»: 3655561347172, «title»: «Пластиковые дюбели Wilton», «handle»: «wilton-dowel-rod», «description»: «\ u003cp \ u003eТяжелый полый пластик обеспечивает прочную санитарную поддержку для всех. многоярусные торты.Отрежьте зубчатым ножом до нужной длины. \ U003c \ / p> \ n \ n \ u003cp> Диаметр: 0,75 дюйма \ u003cbr> \ nВысота: 12,25 дюйма \ u003c \ / p> «,» published_at «:» 2019-07-24T15: 56: 44-04: 00 «,» created_at «:» 2019-07-24T15: 56: 45-04: 00 «,» vendor «:» Wilton «,» type «:» дюбель «,» теги «: [» Дюбель «,» Сделай это «,» Тип_Дубел «,» Уилтон «],» цена «: 255,» цена_мин «: 255,» цена_макс «: 255,» доступный «: true,» price_varies «: false,» compare_at_price «: null,» compare_at_price_min «: 0,» compare_at_price_max «: 0,» compare_at_price_varies «: false,» варианты «: [{» id «: 28116334116964,» title «:» Название по умолчанию «, «option1»: «Заголовок по умолчанию», «option2»: null, «option3»: null, «sku»: «399-801», «requires_shipping»: true, «taxable»: true, «Feature_image»: {«id «: 11527985168484,» product_id «: 3655561347172,» position «: 1,» created_at «:» 2019-07-24T15: 56: 45-04: 00 «,» updated_at «:» 2019-12-04T19: 14: 59 -05: 00 «,» alt «:» Пластиковые дюбели Wilton Штанга Wilton — Bake Supply Plus «,» width «: 1000,» height «: 1000,» src «:» https: \ / \ / cdn. shopify.com \ / s \ / files \ / 1 \ / 0146 \ / 9746 \ / 3908 \ / products \ /399-801ROPLCA7157.jpg? v = 1575504899 «,» variant_ids «: [28116334116964]},» доступно «: true, «name»: «Пластиковые дюбели Wilton», «public_title»: null, «options»: [«Название по умолчанию»], «price»: 255, «weight»: 59, «compare_at_price»: null, «inventory_management «:» shopify «,» barcode «:» 70896038012 «,» Feature_media «: {» alt «:» Пластиковые дюбели Wilton Штанга Wilton Dowel — Bake Supply Plus «,» id «: 3870725865572,» position «: 1,» preview_image «: {» ratio_ratio «: 1.0,» height «: 1000,» width «: 1000,» src «:» https: \ / \ / cdn.shopify.com \ / s \ / files \ / 1 \ / 0146 \ / 9746 \ / 3908 \ / products \ /399-801ROPLCA7157.jpg? v = 1570306571 «}},» requires_selling_plan «: false,» sales_plan_allocations «: [ ]}], «images»: [«\ / \ / cdn.shopify.com \ / s \ / files \ / 1 \ / 0146 \ / 9746 \ / 3908 \ / products \ /399-801ROPLCA7157.jpg? v = 1575504899 «],» Feature_image «:» \ / \ / cdn.shopify.com \ / s \ / files \ / 1 \ / 0146 \ / 9746 \ / 3908 \ / products \ /399-801ROPLCA7157. jpg? V = 1575504899 «,» options «: [» Title «],» media «: [{» alt «:» Пластиковые дюбели Wilton Штанга Wilton Dowel — Bake Supply Plus «,» id «: 3870725865572,» position «: 1,» preview_image «: {» ratio_ratio «: 1.0, «высота»: 1000, «ширина»: 1000, «src»: «https: \ / \ / cdn.shopify.com \ / s \ / files \ / 1 \ / 0146 \ / 9746 \ / 3908 \ / products \ /399-801ROPLCA7157.jpg? v = 1570306571 «},» ratio_ratio «: 1.0,» height «: 1000,» media_type «:» image «,» src «:» https: \ / \ / cdn.shopify. com \ / s \ / files \ / 1 \ / 0146 \ / 9746 \ / 3908 \ / products \ /399-801ROPLCA7157.jpg? v = 1570306571 «,» width «: 1000}],» requires_selling_plan «: false,» sales_plan_groups «: [],» content «:» \ u003cp \ u003eПрочный полый пластик обеспечивает прочную гигиеническую поддержку для всех многоуровневых тортов. Отрежьте зубчатым ножом до нужной длины.\ u003c \ / p> \ n \ n \ u003cp \ u003eДиаметр: 0,75 дюйма \ u003cbr> \ nВысота: 12,25 дюйма \ u003c \ / p> «}

    1. Дом
    2. Пластиковые дюбели Wilton
    .

    Вам может понравится

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
