Дюбель для кирпича

  • Главная
  • »
  • Полезные статьи
  • »
  • Дюбели для кирпича

На сегодняшний день существует множество домов, построенных из кирпича, хорошо зарекомендовавших себя на протяжении многих десятилетий, благодаря своей прочности и устойчивости к разным атмосферным явлениям.

Стены таких домов очень хорошо подходят для выполнения различных внутренних отделочных работ с использованием практически всех известных на сегодняшний день технологий. Также они хорошо подходят для расположения на них элементов крепежа, но с использованием дюбелей для кирпича. Но выполнить даже самые простые виды этих работ не так уж и просто, поскольку даже обычный дюбель вставить в кирпичную стену без необходимых приспособлений не получится.

Прежде всего, нужно хорошо подумать над выбором места расположения для будущей полки. После окончательного выбора места, необходимо приступить к последовательному выполнению крепежных работ. С помощью, рулетки проводят замеры расстояний между всеми последующими местами крепежа с использованием дюбеля для кирпича и отмечают их на стене. В них необходимо проделать отверстия требуемого диаметра. Для этого может подойти ударная электродрель и сверло необходимого диаметра.

Поскольку кирпичная стена мягче бетонной, можно использовать обычное сверло без победитового наконечника, особенно, если его нет под рукой. В просверленные отверстия вставляют дюбели для кирпича соответственного диаметра и забивают их с помощью молотка. После этого, прикладывают полку к стене и последовательно прикручивают её шурупами.

Таким образом, повесить полку на кирпичную стену не составит большого труда, если у вас есть соответствующие дюбели для кирпича.

Анкера для кирпичной стены: крепление мауэрлата к стене

Монтажные работы на основании из глины принято производить с помощью анкеров для кирпичной стены. Данные метизы не только не разрушают кладку, но и надежно фиксируют элементы за счет наличия особенных расширяющихся деталей. Анкера для кирпича способны выдерживать нагрузку более 100 кг. Они широко используются не только в процессе строительства зданий, но и в быту, когда к кирпичным перекрытиям необходимо прикрепить полки, светильники, подвесные потолки и т. п.

Принцип работы и виды анкеров

Сегодня потребителям предлагается несколько видов крепежных деталей данного типа. Все они оснащены своеобразной гильзой, располагающейся в нижней части метиза. После установки в просверленное отверстие гильза расширяется, увеличивая трение между анкером и кирпичом. Затем в анкер вкручиваются основные крепежные элементы — шурупы, шпильки, винты и т. д.

Для работ по кирпичной стене используется несколько видов анкеров, различающихся не только параметрами, но и техническими характеристиками. Они могут быть:

  1. Забивными, применяющимися для монтажа на полнотелый кирпич.
  2. Клиновыми, оснащенными специальными деталями в виде клина и винта с утапливаемой головкой. В первую очередь метиз устанавливается на кирпичной поверхности, затем производится закручивание винта. По мере закручивания клин расширяется и прочно закрепляет метиз в стене. Как правило, клиновые элементы используются при необходимости сквозного монтажа.
  3. Химическими, или клеевыми. Данный вид крепежных элементов считается не только самым современным, но и надежным. На сегодняшний день химический анкер не имеет аналогов на рынке метизов. Принцип действия деталей основан на химических процессах. В просверленное в кирпичной поверхности отверстие закладывается ампула с полиэфирными смолами и пробуривается специальной шпилькой. Смолы вытекают из ампулы и прочно фиксируют крепежный элемент в полости кирпича. Срок застывания смолы зависит от температуры окружающей среды. Так, при температуре около 20
    о
    С нагрузку на крепежный элемент можно оказывать уже через 20-30 минут.
  4. MSA, оснащенными латунной гильзой в форме конуса.
    Внутри гильзы располагается полость, сужающаяся к основанию. При вкручивании винта в анкер конус расширяется, фиксируя метиз в стене.
  5. С кольцами или крюками. Метизы данного вида имеют головки в виде колец или крюков. Их установка необходима в том случае, когда к перекрытиям будут крепиться канаты, цепи, ворота, люстры и другие съемные конструкции с большим весом. Элементы способны удерживать груз массой около 100 кг.
  6. Двухраспорные, имеющие расширяющие гильзы не только на конце, но и в центральной части корпуса. Применение таких анкеров обычно требуется при креплении арматуры к кирпичу. Они обладают повышенной прочностью, удерживая элементы даже в том случае, когда одна из гильз ослабевает.
Некоторые разновидности анкеров

Кроме выше описанных существует множество других видов метизов, но они используются несколько реже. Цена изделий в основном зависит не столько от вида, сколько от материала, из которого изготовлен крепеж. Так, анкера из латуни будут стоить дороже стальных.

Правила крепления анкеров

Чтобы закрепить анкера, необходимо придерживаться нескольких основных правил. Во-первых, следует помнить о том, что анкеровка не должна производиться в швы кладки. Это объясняется невысокой прочностью кладочного раствора. Расклинивание метиза может привести к повреждению целостности застывшей смеси, результатом чего станет выпадение крепежа и порча поверхности.

Как и дюбеля из пластика, анкеры из металла должны закрепляться только в теле кирпича. Это гарантирует длительный срок эксплуатации изделий и их надежность.

Во-вторых, следует учитывать толщину слоя штукатурки, уложенной на стену. При излишне толстом слое необходимо использовать более длинные крепежные детали.

Анкера из материалов, подверженных коррозии, нельзя устанавливать в помещениях с повышенной влажностью. В ином случае появление ржавчины может привести к порче крепежного элемента.

Отверстие для установки крепежа должно просверливаться строго перпендикулярно к поверхности.

Анкер должен располагаться под углом в 90о.

Фото с этапами установки метизов даст ответ на вопрос о том, каков общий принцип крепления анкеров.

Крепление основания крыши с помощью анкерных болтов

При строительстве кирпичного дома анкера нередко используются для создания основания крыши. Элемент кровельной системы, изготавливаемый из бруса и служащий распределителем нагрузки на стены строения, называется мауэрлатом. Процедура крепления может выполняться несколькими методами, но мауэрлат на анкерах считается наиболее прочным и долговечным.

Единственный минус данного способа — достаточно высокая стоимость анкерных элементов, которая с лихвой окупается отсутствием необходимости в ремонте. Крепление мауэрлата из дерева к кирпичным стенам производится следующим образом:

  1. Перед возведением каркаса крыши по периметру верхней части стен заливается армированный пояс, состоящий из арматуры и бетонного раствора. Это один из важнейших элементов жесткости дома.
  2. При заливке пояса в него монтируются анкерные болты.
  3. Когда бетонный раствор застывает, к анкерам прикладывают мауэрлат и проделывают отверстия в соответствующих местах. В некоторых случаях разметку сначала производят на ровной доске, а затем переносят ее на брус.
  4. Брус устанавливают на анкеры. Чтобы крепление мауэрлата было более прочным, на анкерные болты поверх основания кровли накручивают шайбы.

Заключение по теме

Анкер — это улучшенный вариант дюбеля, обеспечивающий прочное и надежное сцепление крепежной детали с полостью кирпича. На сегодняшний день это лучший способ закрепления конструкций на пористых материалах, среди которых не только кирпич, но и бетон, гипсокартон и т. д.

Как забить дюбель в кирпичную стену?

Материалы, отличающиеся плотной структурой и высокой твердостью, к числу которых относятся бетон, кирпич, природный и искусственный камень, активно используются не только в сфере строительства, но и при выполнении ремонтных работ. Именно поэтому вопрос о том, какие выбрать дюбеля для бетона и других твердых материалов, чтобы надежно закрепить на строительных конструкциях различные предметы, является очень актуальным.

Анкеровка в пустотелых керамических блоках требует использования крепежных изделий увеличенной длины

Крепежный элемент, который в процессе эксплуатации будет постоянно находиться под нагрузкой, должен быть правильно подобран не только по своим размерам, но и по другим параметрам. Только в таком случае он будет способен обеспечить высокую надежность и долговечность формируемого соединения.

Как забивать дюбеля в стену

  • 1 Разновидность дюбелей
  • 2 Процесс забивание дюбеля
  • 3 Видео

При выполнении многих ремонтных работ часто возникает необходимость в применении дюбелей. При забивании этой детали в поверхность стены возникает надежный крепежный узел, который способен выдерживать большие нагрузки. Правильно забитый дюбель практически невозможно вынуть из тела материала, в котором он зафиксирован. Давайте разберемся, как забивать дюбеля в стену правильно.

Классификация крепежа

Выбор нужного вида крепления – ответственная задача. Прежде следует учесть некоторые особенности:

  • силу нагрузки на конструкцию, её поверхность и сам гвоздь;
  • характеристику давления;
  • виды крепления;
  • обрабатываемый материал;
  • расположение поверхности.

Существует много видов дюбелей, подходящих для разных конструкций.

@kabel-house.ru

По типу монтажа

Благодаря разнообразному строению гвоздей, в работе с ними применяют инструменты. Дюбеля с наличием резьбы забиваются молотком или вкручиваются. Если совершена ошибка, он легко демонтируется. Гвоздь без резьбы вбивается только молотком и его нельзя вынуть.

Использование строительного пистолета позволяет ускорить работу. Монтаж производится вкручиванием гвоздя с ограничителем.

По материалу поверхности

Очень крепкие – нейлоновые, подходят для обработки стандартного камня. При диаметре 2–16 мм выдерживают нагрузку до 400 кг.

Другие разновидности:

  1. Со спиралевидными рёбрами для бетона.
  2. Распорный усиленный.
  3. Т-дюбель (для крепления полок, мебели).
  4. С резцами и винтовыми ребрами – для гипсокартона.
  5. Driva – для кабеля, плинтусов, проводки.
  6. Бабочки – для самых тяжелых предметов. Суть в том, что при забивании открываются крылья, способствующие крепкой фиксации.
  7. Гриб – надёжно и аккуратно удерживает пенопласт и другие хрупкие материалы.
  8. Фасадные – для пустотелых материалов.
  9. Хомуты – крепление проводов на стенах.
  10. Для декоративного оформления и не тяжёлых предметов.

Неправильный выбор крепления испортит проделанную работу.

@ru.made-in-china.com

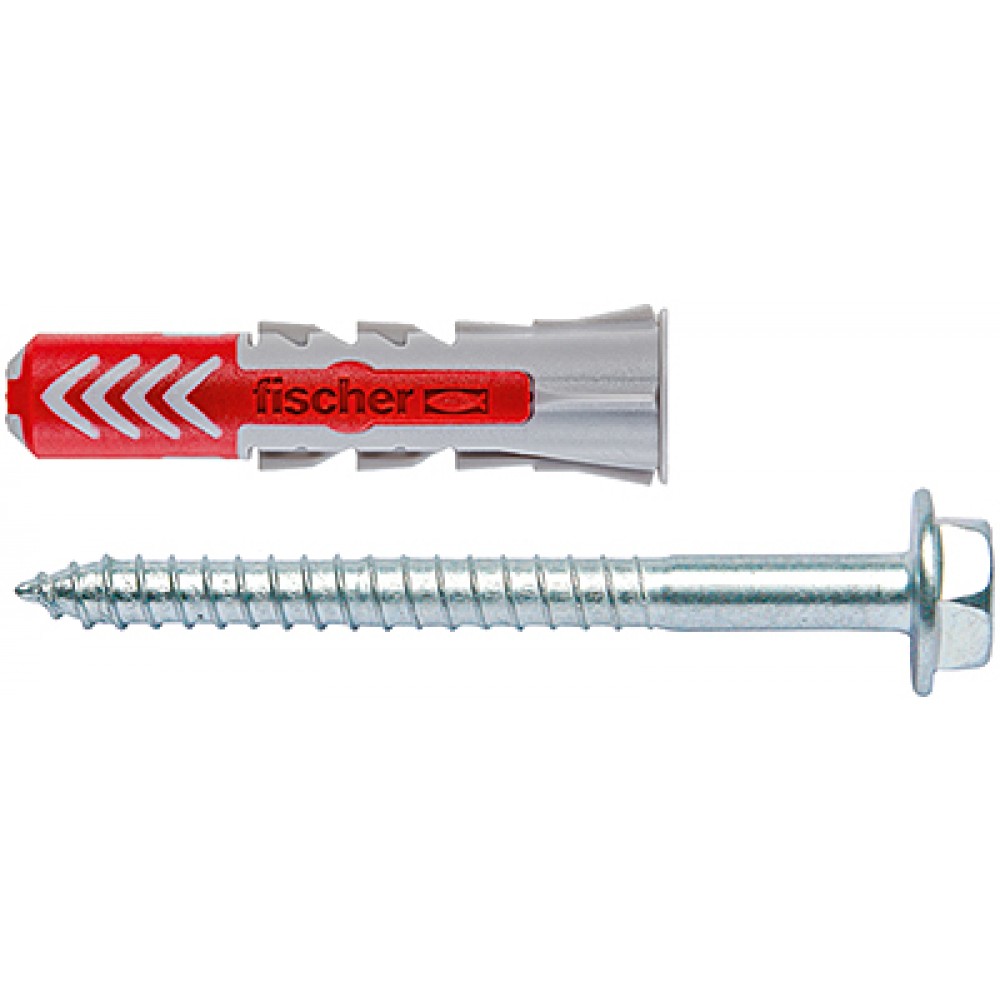

Что собой представляет дюбель?

Крепежный элемент состоит из таких элементов:

  • Конический бортик на конце изделия. Он регулирует глубину заглубления в кирпич. Оцинковка желтого или белого цвета.
  • Стопорные крылья. Они обеспечивают защиту от прокрутки элемента.
  • Наконечник, который при закручивании шурупа изменяет форму в узел.

Дюбель — цилиндрической формы с полостью внутри, что имеет вид 2-х равномерных утолщений. Крепежная часть для бетона, как правило, изготавливается как из металла, так и из различного вида пластика. Вырыв из стены этого крепежа невозможен за счет усиков, препятствующих поворачиванию в конструкции. А для бетонной поверхности пористого типа, в основном применяют в качестве основы клей.

Что же касательно кирпичных стен, то для полнотелого кирпича (для силикатного и керамического) допускается применение дюбелей для бетона, но строители не рекомендуют это крепление использовать для пустотелого кирпича (щелевого). Для него специально изготавливают гвозди-дюбеля немного большего размера, чтобы при попадании внутрь, конец шурупа достигал объемной части, а не пустот. Распорная втулка разжимается при вкручивании резьбы правильного диаметра. На рынке широко известна , которая производит универсальный крепежный продукт и другие разновидности.

Чопик – это круглая деревяшка, которую забивают в подготовленное в стене отверстие. А затем в чопик по оси завинчивается саморез. Чопик является деревянной заменой дюбеля. Чопики продаются готовые в строительных магазинах. Но ещё надёжней вариант с самодельным чопиком. Только его надо заготовить не круглым, а квадратным. Скругляется и слегка заостряется конец, который уходит в стену. Если перед забиванием чопика в отверстие в стене выдавить из тюбика немного любого клея, то материал стены не будет крошиться, а чопик закрепится намертво.

Чем отличается дюбель для бетона от дюбеля для кирпича

Высокая надежность крепления, полученного при помощи изделий дюбельного типа, будет достигнута только в том случае, если они правильно подобраны не только с учетом их размеров, но и материала конструкции, в которой они будут монтироваться.

Специалисты не рекомендуют использование дюбеля по бетону для монтажа в строительных конструкциях из кирпича. Такая рекомендация особенно актуальна в том случае, если речь идет о пустотелом кирпиче. В этом случае для монтажа применяют специальные крепежные элементы, отличающиеся от обычного дюбеля-гвоздя как устройством, так и особенностями использования.

Удлиненный дюбель для пустотелого кирпича отличается определенными особенностями конструкции

Крепежные изделия для кирпичной кладки имеют удлиненные размеры и механизм двойного распора. Как и дюбель, предназначенный для работ по бетону, такое крепежное изделие может быть пластиковым или металлическим. Надежность крепления дюбеля для кирпича обеспечивается за счет того, что хотя бы один из его распорных элементов попадет не в полость в кирпичной кладке, а в ее твердую часть, именно он и обеспечивает требуемую фиксацию анкера в стене или любой другой строительной конструкции. Разжимание распорной втулки дюбеля происходит при вкручивании в него резьбовой шпильки или шурупа, диаметр которых должен быть подобран правильно.

Некоторые разновидности универсальных дюбелей (нажмите для увеличения). Показать весь многочисленный ассортимент просто невозможно

Дюбель, предназначенный для бетона, работает совершенно по другому принципу и может быть использован только для монтажа в твердых полнотелых материалах. Такой дюбель с натягом забивается (поэтому его часто и называют гвоздем) в предварительно подготовленное отверстие. Если же крепеж для бетона попытаться зафиксировать в кирпичной стене, во внутренней структуре которой имеется множество воздушных полостей, то можно просто разрушить посадочное отверстие. Даже если такой дюбель металлический и имеет значительную длину, вы все равно не добьетесь его надежной фиксации в кирпиче или в любом другом пористом, пустотелом и не слишком прочном материале.

Учитывая все вышесказанное, следует очень ответственно подходить к выбору крепежных элементов для конструкций, изготовленных из различных материалов, отличающихся как своей твердостью, так и особенностями внутренней структуры. Разобраться в том, для чего предназначен тот или иной крепеж, помогает маркировка, наносимая производителями на упаковку подобных изделий.

Запоминаем лайфхаки мастеров

Если дюбель не держится, как закрепить его, вы уже знаете. Выбирайте наиболее подходящий вам способ, а лучше протестируйте несколько вариантов на незаметном участке стены. Напоследок мы припасли для вас лайфхаки мастеров, которые помогут добиться лучшего результата. Берите на заметку!

Рыхлые материалы лучше сверлить в безударном режиме либо в режиме мягкого удара – если такой есть у вашего перфоратора. Отверстие получится более аккуратным, без сколов и нужного диаметра. В качестве оснастки мастера рекомендуют сверло с победитовой напайкой. Если есть риск, что крепеж не удастся закрепить в большом отверстии, лучше возьмите сверло на 0,5 мм меньше диаметра дюбеля.

После подготовки отверстия удалите из него пыль. Вы можете взять специальный ершик или использовать строительный пылесос. Особенно важно делать это с материалами, которые сильно осыпаются. Иначе не удастся хорошо укрепить дюбель. Для большей надежности мастера предлагают загрунтовать отверстие. Нанесите грунтовку с помощью ватной палочки и дайте высохнуть. Это исключит образование пыли внутри и улучшит сцепление.

Дюбель для кирпича пустотелого

Визуально имеет цилиндрическую форму, напоминая пробку с отверстием. Его корпус расширяется при вкручивании винта в поверхность.

Это приводит к его надёжному закреплению в стенках отверстия. Оснащён специальной манжеткой, соответствующей винтовой шляпке, не позволяет гвоздю или шурупу провалиться внутрь дюбеля.

Разновидность дюбелей

Анкерный крепёж используют для пустотелых или пористых кирпичных стен. Завинчивание в кладку кирпича происходит в виде узла, с расширением конца. Внутри пустот, образовавшаяся гайка надёжно закрепляет любой предмет.

Гвоздевые дюбеля небольших размеров используются под обшивкой финишного материала для закрепления реек.

Дюбеля-зонтики применяются для крепления теплоизоляции. Металлический или пластиковый гвоздь вбивают в предварительно установленный зонт в утеплитель. Дюбеля для кирпича и бетона используют при нагрузках в несколько тонн.

Крепеж из металла используются для монтажа подвесных потолков. Поскольку пластиковые, во время пожара, могут расплавиться и привести к обрушению потолка.

Достоинства дюбелей

Поскольку их конструкция оснащена усами и шипами, которые не позволяют им прокручиваться:

  • Очень практичны в использовании.
  • Выдерживают большие нагрузки.
  • Применяются снаружи и внутри здания.

Особенности и советы

Перед сверлением необходимо точно установить материал стены. Для этого в безударном режиме, победитовым сверлом, в стене медленно делают пробное отверстие.

Важно удержать дрель строго перпендикулярно. Мягкость материала определяется затраченными усилиями. Если сверление происходит с попеременным усилием: то легко, то туго, то вы имеете дело с пустотелым кирпичом.

Дополнительно материал можно установить по цвету пылевого отверстия:

  • Красная – кирпич.
  • Мукообразная, крупнозернистая и мягкая свидетельствует о пенобетоне.
  • Пескообразная белого цвета признак силикатного кирпича.
  • Мукообразная, белая или светло-серая указывает на бетон.

Обязательный параметр при подборке дюбелей – прогнозируемая нагрузка. Крепежи с глубиной минимум 85 мм используют при установке тренажёров. Поэтому учитывая размер отверстия, подбирают такого же размера дюбеля.

Монтажная инструкция

Механические воздействия на швы между кирпичами могут вызвать крошение стены, поэтому лучше вместо перфоратора использовать дрель.

Удары перфоратора приводят к разрушению кирпича. Повреждённое место усложняет дальнейший монтаж дюбеля. Нужно проявить максимальную аккуратность, для создания отверстия нужного размера и ровной формы, в крошащейся стене. Чтобы не вызвать растрескивание пустотелого строительного материала, необходимо полностью отказаться от сверления ударным методом.

Последовательный алгоритм монтажа

Используя карандаш или ручку, отметьте место для будущего отверстия.

Для большего удобства сверления необходимо с помощью ножа или гвоздя сделать небольшое углубление.

При подборе сверла учитывайте, что дюбель должен входить немного туговато, с небольшим усилием. Если планируется использование крепежа диаметром в 9 мм, то диаметр отверстия должен быть таким же.

Глубина отверстия должна соответствовать длине крепления. Дополнительно убедитесь в соответствии размеров шурупа и дюбеля. Поскольку ненадёжная установка дюбеля может привести к его выпаданию, под тяжестью груза.

Расположите дрель строго перпендикулярно и в безударном режиме медленно сверлите до глубины в 1 см. Для дальнейшего сверления до нужной глубины можно увеличить обороты.

Таблица размеров дюбель-гвоздей

Крепёж очень удобен в работе: необходимо сначала сделать отверстие, установить и забить его молотком.

По установленным стандартам изготавливаются диаметром 5, 6, 8, 10 мм и длиной от 20 до 150 мм. Иногда встречаются 4-х миллиметровые крепежи. Их размер должен соответствовать параметрам конструкции. Маркировка наносится на каждую единицу. Условное обозначение – это диаметр и длина конкретного изделия (например, 4*20, 4*40).

Необходимые параметры для всех типов можно найти в таблице.

@vanna-expert.ru

Как закрепить?

Чтобы укрепить дюбель в кирпичной стене, для того чтобы просверлить отверстие не желательно использовать перфоратор на ударном режиме, лучше работать в режиме дрели. Сверлить следует осторожно без рывков, стараясь выдержать прямой угол. Это поможет избежать образования трещин и сколов.

О том, какой дюбель использовать для пустотелого кирпича, смотрите в следующем видео.

Крепление дюбеля для кирпичной стены — пошаговая схема

Шаг 1: Подготовка посадочного отверстия

В первую очередь, конечно, нужно просверлить отверстие, но и его нужно сделать правильно. Если вы решили воспользоваться перфоратором, то изначально обязательно отключите режим удара, или воспользуйтесь электрической дрелью. Главная ваша задача – не разбить будущее отверстие. Для сверления используйте сверло соответствующего диаметра дюбеля, если крепеж диаметром 8 миллиметров, то и сверло должно быть 8 миллиметров.

Шаг 2: Обязательная очистка отверстия от мусора

После того, как отверстие готово, хорошенько очистите его от пыли и крошки после сверления, отнеситесь к этому этапу ответственно, иначе крошка просто не даст дюбелю встать на место, как положено. Несколько раз вставьте и вытащите дюбель на место посадки, убедившись, что он входит без значительных помех.

Шаг 3: Установка дюбеля на плиточный клей

Сейчас самое время развести сухой плиточный клей и продолжить монтаж, после того, как смесь готова, возьмите резиновый шпатель и заполните им отверстие, в которое мы монтируем дюбель. Для того чтобы протолкнуть клей как можно глубже, можно использовать наш дюбель-гвоздь для кирпича или воспользоваться обычным карандашом. После того, как в отверстии будет достаточное количество клея, вставьте в еще свежий раствор дюбель. Теперь в таком положении нужно оставить крепление и дать клею схватиться, суток для этого обычно хватает.

Шаг 4: Закручиваем саморез, получаем прочное крепление

После того, как клеевой раствор полностью высох, можно провести монтаж самореза или шпильки непосредственно в сам дюбель. При монтаже вы почувствуете, что крепеж плотно стоит в посадочном отверстии, и монтажный болт закручивается с определенным усилием. Мы гарантируем, что такое соединение намного прочнее обычного и выдержит допустимую нагрузку без проблем. Кстати, такой метод установки крепежа можно с успехом применять при монтаже крепежных конструкций в более мягком материале. К примеру, металлический дюбель для газобетона отлично будет держаться в рыхлой основе, если его изначально «приклеить».

Крепёж для пустотелого кирпича, какие бывают



Вступление

В строительстве многоквартирных и тем более частных домов самым популярным строительным материалом был, да и наверное, останется, кирпич.

Если посмотреть ассортимент добросовестных продавцов строительного кирпича, например, тут https://moskeram.ru/catalog/kirpich/stroitelnyy_kirpich/, то увидим, что количество типов и видов продаваемого кирпича приближается к 40. Кирпич используют на каждом этапе строительства, от возведения фундамента и цоколей частных домов, до облицовки бетонных многоэтажек.

Строительный кирпич обладает массой полезных и нужных качеств. Каждый тип кирпича нужен для выполнения определенных работ. Например, пустотелый кирпич остается популярнейшим вариантом наружной и внутренней облицовки дома.

Однако именно пустотелый кирпич создает определенные трудности в дальнейшей отделке и благоустройстве дома. Чтобы повесить что-либо на фасад кирпичного дома или закрепить конструкцию, повесить полку на кирпичную стену внутри дома потребуется использовать специальный крепёж для пустотелого кирпича.

Крепёж для пустотелого кирпича

Работа стандартного крепежа основана на распоре базовой конструкции крепежа называемой дюбель, вворачивающим в него шурупом или болтом.  Для пустотелого кирпича это не работает, так как стенки его слишком тонки, чтобы создать удерживающую поверхность для дюбеля.

Решают эту проблему, стальные дюбеля для пустотелых материалов, пластиковые дюбеля бабочки и химические анкеры. Каждый из перечисленных типов крепежа может использоваться, как крепёж для пустотелого кирпича, но для разных нагрузок.

Стальные дюбеля

На фото вы видите стальной раскрывающейся дюбель в металлическом исполнении. Вполне подойдет для крепления средних нагрузок в пустотелом кирпиче. Важно правильно подобрать тип дюбеля по толщине раскрытия бабочки.

Пластиковый дюбель-бабочка

Эти крепёжные изделия позиционируются, для работы с гипсокартоном. Однако в пластиковом исполнении для малых нагрузок подойдут для пустотелого кирпича.



Химические анкеры

По внешнему виду химический анкер очень похож на простой монтажный клей. Такая же туба, да не такое же применение.

Химические анкеры это двухкомпонентные составы, изготовленные на основе смол. Они используются в сочетании с различным металлическим анкерным крепежом, типа шпилька, болт, арматура.

Например, вам нужно на стену из пустотелого кирпича повесить некую конструкцию. Для этого покупаете металлические шпильки и химический анкер для пустотелого кирпича. Сверлите в стене отверстия, заполняете их составом химического дюбеля, сразу вставляете в отверстие шпильку или дюбель со шпилькой, которая «намертво» закрепляется в пустотелом кирпиче.

Вывод

Как видите, крепёж для пустотелого кирпича несколько отличается от классических распорных дюбелей. Важно это знать и соотносить планируемую нагрузку с выбором типа такого крепежа.

©opolax.ru

Еще статьи



Похожие статьи

Выбор правильного анкера для строительных работ

Каждый человек в своей жизни сталкивается с необходимостью что то закрепить на стене, потолке или на полу собственного жилища это может быть картина или фотография, лампа или современный телевизор, карнизы, жалюзи и этот список можно продолжать до бесконечности. Многие сталкиваясь с подобными вопросами предпочитают пригласить «профессионала» и получить результат, не вникая в тонкости процесса. Но даже в этом случае, полезно знать какой анкер или дюбель лучше использовать.

Существует три основных типа анкеров — металлические распорные анкера, пластиковые анкера или дюбели, химические анкера. Существует еще метод закладных анкеров, которые устанавливаются в бетон при строительстве и специальной формы анкера для крепления на гипсокартон или подобные материалы стен — анкера «Бабочки».

Металлические распорные анкера изготавливают из высокопрочной стали с антикоррозионными покрытиями или из нержавеющей стали, как MKT. В их конструкции всегда есть распорный элемент который при монтаже раскрывается в отверстии и создает высокие распорные нагрузки. Пластиковые анкера или дюбели изготавливают из различных полимерных материалов но качественные анкера делают только из полиамида P6 или нейлона MUNGO, FASTY. Другие пластики или полиэтилен не подходят по своим физическим свойствам для анкеров, хотя в комплектах крепления поставляемых с изделиями чаще всего встречаются именно самые дешевые пластиковые анкера. Химические анкера это относительно новый и перспективный вид крепления он универсален и подходит для любых материалов и нагрузок.

Для подбора правильного анкера, в первую очередь, необходимо учитывать материал из которого сделаны строительные конструкции бетон, силикатный полнотелый кирпич, пустотелый керамический кирпич, гипсокартон. Проще всего подобрать анкер для крепления в бетон поскольку для этого подходят анкера любого типа. Для стен изготовленных из кирпича нельзя использовать металлические распорные анкера поскольку нагрузки и напряжения в материале стены могут превышать прочность самого кирпича.

Исключением может быть качественная (с хорошо заполненными швами) кладка из полнотелого силикатного кирпича. Для кирпичных стен нужно выбирать анкера из полиамида или химические анкера. А для максимальных нагрузок только химические анкера такие как MUNGO или MKT.

Способы заделки дюбелей: а) стержень, вдавливаемый в калиброванное отверстие (тип.

..

Контекст 1

… первый способ (тип А), стальной стержень (диаметр 16 мм, предел текучести 352 МПа) вдавливается в просверленное отверстие того же диаметра, что и стержень, и глубиной примерно в десять раз больше диаметра стержня (рис. 1а).Некоторые трудности с получением калиброванного отверстия могут спровоцировать потерю эффективности соединения, поскольку оставаться на своем месте или расколоть каменный блок во время …

Контекст 2

… проблем можно избежать в случае метода B. Стальной стержень вставляется в отверстие немного большего размера (18 мм), просверленное в одном каменном блоке, где перед ним располагаются три стальные полосы. вдавливание стержня внутрь [6], как показано на рис. …

Контекст 3

… третий метод (тип C) использует больший диаметр отверстия (30 мм), сделанный с помощью керна, и стальной стержень заливается тиксотропным цементным раствором (рис….

Контекст 4

. .. начало смягчено возможными зазорами между стержнем и отверстием для камня. Этот эффект более выражен при методе анкеровки B, тогда как при методе анкеровки C он отсутствует. Наклоны кривых показывают резкое изменение значений нагрузки, которое довольно близко, хотя они относятся к различным методам заделки дюбелей. На рис. 10 представлена ​​зависимость нагрузки от смещения блока η с для каждого образца. Эти кривые были получены из полос муара.Последняя точка каждой кривой (звездочка) указывает на отсутствие интерференции между решетками, поскольку поверхность камня не остается плоской длительное время после …

Контекст 5

… вклад смещения блока η с обычно малы по сравнению с перемещениями шпонки η d и их отношение η s /η d колеблется от 1/20 для образца А1 до 1/2 для образца В1. На рис. 11 сравниваются кривые зависимости нагрузки от смещения дюбеля η s и нагрузки от общего скольжения s для образца A1.Для заданной нагрузки значение смещения дюбеля составляет примерно 50 % от общего значения проскальзывания. Те же самые результаты были отмечены для других испытанных образцов, что может быть показано почти линейным наклоном кривых на рис. …

Контекст 6

… B1. На рис. 11 сравниваются кривые зависимости нагрузки от смещения дюбеля η s и нагрузки от общего скольжения s для образца A1. Для заданной нагрузки значение смещения дюбеля составляет примерно 50 % от общего значения проскальзывания.Такие же результаты отмечены и для других испытанных образцов, о чем свидетельствует почти линейный наклон кривых рис. между смещением дюбеля η d и общим сдвигом …

Контекст 7

… как перед, так и за дюбелем показано перемещение каменного блока. В ходе испытания можно отметить нарастающий разрыв между перемещениями передней и задней части каменного блока.Этот зазор возникает из-за раскрытия трещины раскола и становится резко заметным при достижении глобального раскола (стрелки на рис. …

Контекст 8

. .. локальные деформации в каменном блоке вблизи шпонки не выражены). явно ценны при муаровой технике из-за осколочного образования (рис. 13а), поэтому штриховая часть кривых фактически не снималась, а соединяет фронтальные ветви с точками (кругами), соответствующими смещению штифта — значение η d, измеренное с помощью стальной петли (f) на рис.5. Вершина кривых перед штифтом обусловлена ​​отрывом …

Контекст 9

… образцов для испытаний, использующих метод инъекционного соединения, отсутствие осколков позволяет измерить местное смещения вблизи бара (рис. 13б). Наибольшая часть местной деформации сосредоточена в залитом цементном слое, где пластическое течение …

Контекст 10

… смещение каменного блока η s на рис. 10 было получено путем измерения смещений на рис.13 на кромке камня …

Контекст 11

… смещение каменного блока η с на рис. 10 получено измерением смещений на рис. 13 на крае камня …

Контекст 12

… Смещение рассматриваемой почти округлой каменной глыбы (размером около 15 см) было совсем небольшим по сравнению со смещением дюбеля (рис. 10), и большая часть этого смещения обусловлена дробление раствора в шве, к которому прилегает нагруженный каменный блок…

Глоссарий каменной кладки

Хотите узнать больше о материалах и аксессуарах, из которых строятся каменные стеновые системы? Поищите в нашем глоссарии основных терминов базовые сведения о компонентах качественно построенных стен из каменной кладки.

А Б С Д Е Ф грамм ЧАС я Дж К л М Н О п Вопрос р С Т U В Вт Икс Д Z

А

Абатмент

Поддерживающая стена или опора, воспринимающая нагрузку арки.

Совокупность

Гранулированный материал, состоящий из нормальных или легких частиц, используемый с вяжущей средой для формирования бетонной кладки, раствора или цементного раствора.

Узнать больше

Американский институт архитекторов (AIA)

Американский институт архитекторов – это голос архитектурной профессии, посвященный служению своим членам, повышению их ценности и улучшению качества застроенной среды.

Американское общество испытаний и материалов (AS

Глобальный форум для разработки согласованных стандартов.

Американское общество инженеров-строителей (ASCE)

Общество, представляющее инженеров-строителей и предоставляющее качественную информацию и ресурсы по техническим и профессиональным вопросам.

Анкерные болты

Резьбовой болт, установленный в отверстии блока цементной кладки. Используется для крепления деревянного бруса, балки или другой несущей конструкции к верхней части стены.

Узнать больше

Анкеры

Металл или лента, как правило, из латуни, нержавеющей стали или оцинкованной стали.Анкеры используются для крепления стены (кирпичной, блочной или каменной) к другой конструкции.

Узнать больше

Ученик

Индивидуальное соглашение (по контракту) с программой обучения, проводимой Объединенным комитетом по учебе и обучению (JATO) в области строительства.

Арка

Секция каменной кладки, перекрывающая проем и поддерживающая не только собственный вес, но и вес кладки над ней.

Б

Бакерный стержень

Гибкая трубка из вспененного стержня открытого или закрытого типа, используемая для поддержания постоянной конструкции соединения.Он поддерживает двустороннюю адгезию, необходимую для всех надлежащих герметизирующих швов.

Стены из каменной кладки

Современная барьерная стена из каменной кладки часто представляет собой конструкцию с одинарной решеткой, наружная поверхность которой спроектирована таким образом, чтобы противостоять проникновению погодных условий.

Узнать больше

Переплетение корзин

Модульные группы кирпича, уложенные под прямым углом к ​​соседним.

Летучая мышь (Батт)

Кусок кирпича обычно вдвое меньше или меньше.

Шарнирные соединения

См. Подвижные соединения

Кровать

Нижняя сторона кирпича или блока, уложенного в стену.

Соединения кровати

Горизонтальная растворная подушка, на которую уложена кладка.

Фаска

Наклон одной поверхности того же тела под углом, отличным от прямого.

Бонд

Схема кладочных блоков; сцепление между раствором и кирпичной кладкой; связывание между собой частей двух или более кладочных стен путем перекрытия блоков кладки.

Связующая балка

Связующая балка представляет собой горизонтально армированный элемент в каменной стене, обеспечивающий устойчивость к сдвиговым нагрузкам, а также помогающий распределять боковые нагрузки по всему участку стены.

Узнать больше

Камень связи

Каменный или каменный элемент, выступающий из лицевой стены в резервную стену. Связующий камень предназначен для соединения двух стен или плетений вместе. Связующий камень не может полностью выступать через две стены или перемычки.

Багажник (салазки)

Инструмент, используемый для отделки швов — более длинный фуганок с деревянной ручкой, используемый для швов постели.

Кирпич

Формованный прямоугольный блок глины, обожженный на солнце или в печи до затвердевания и используемый в качестве строительного материала и материала для мощения.

Узнать больше

Кирпичные тележки

Тележки, используемые для транспортировки материалов (на поддонах или в упаковках) на леса или полы зданий с ручным или механическим приводом.

Узнать больше

Ассоциация кирпичной промышленности (BIA)

Национальная торговая ассоциация, представляющая дистрибьюторов и производителей глиняного кирпича и поставщиков сопутствующих товаров и услуг.

Набор кирпичей/болстер

Инструмент для резки кирпича. Набор кирпичей скошенный с одной стороны и прямой с другой.

Намазывание маслом

Нанесите раствор на каменную кладку с помощью мастерка.

С

Литейные блоки

Огнеупорный материал в связке гидравлического твердения.

Герметик (Шпаклевка)

Герметик, процесс заделки щелей вокруг дверей, окон и других щелей с помощью пистолета для герметика.

Узнать больше

Полая стенка

Стена, построенная из двух каменных перекладин, соединенных вместе с непрерывным воздушным пространством между ними.

Анкеры для полых стен

Металлические анкеры или соединительные элементы, используемые для связывания стержней на стенах полых помещений.

Узнать больше

Клеточный зажим

Отрезанный кусок или часть кирпича.

Закрытие

Дополнительный или короткий отрезок, используемый на углах или косяках для сохранения рисунка склеивания.

Крупный заполнитель

Материал преимущественно задерживается на сите № 4.

Узнать больше

Столбец

Вертикальный опорный элемент.

Прочность на сжатие

Другой термин для постоянных или временных нагрузок, вертикальных сил, воздействующих на каменную конструкцию.

Вогнутое соединение

Растворный шов, обработанный круглым фуганком. См. Подвижные шарниры .

Бетон

Твердый, прочный строительный материал, состоящий из песка, конгломерата гравия, гальки, щебня или шлака в растворе или цементной матрице.

Бетонный блок

Бетонные блоки кладки (БКМ) изготавливаются из комбинации вяжущих материалов, заполнителя, добавок и воды.

Узнать больше

Облицовка бетонных блоков

Требования к материалам для облицовки бетоном такие же, как и для структурных элементов.

Узнать больше

Шарнир управления

Вертикальный шов, выполненный в стене для компенсации деформации при усадке. Используется для предотвращения случайного растрескивания стены, вызванного усадкой. См. также компенсатор .

Гофрированные настенные стяжки

Оцинкованные полоски металла шириной 1 дюйм различной длины. Используется для армирования стен.

Узнать больше

Корона

Высшая точка или вершина изогнутой арки.

Д

Постоянная нагрузка

Тип вертикальной силы, действующей на стену под действием веса здания.

Прогиб

Отклонение от нормального положения или от нуля.

Плотность

Качество быть плотным, тесным или компактным.

Дюбели

Цилиндрический кусок стали, гладкий или с резьбой, используемый для удержания камня на месте. Дюбели можно установить в герметик, раствор или эпоксидную смолу.

Дренажная полость

Внутренняя дренажная полость предназначена для перехвата любой воды, проникающей через наружную трубу.

Узнать больше

Капельница

Выступающий кусок материала, предназначенный для отвода воды, предотвращения ее стекания по стене или затекания под выступ.

Кирпич сухого прессования

Кирпич, формованный в формах под высоким давлением из относительно сухой глины (влажность 5-7%).

Сухая пила

Лезвие для сухой резки. При использовании без воды может образовываться огромное количество пыли.

Узнать больше

Е

Выцветание

Отложение белого порошка на поверхности каменной кладки, возникающее в результате выщелачивания водорастворимых солей в каменной кладке при испарении воды.

Эластичный

Способность материала расширяться и сжиматься.

Эллиптическая арка

Одна из самых крепких арок в кирпичной кладке. Он прыгает с горизонтального сиденья на пружинном курсе и на нем, и то, как его бедро поднимается вверх, добавляет ему силы.

Эпоксидный раствор

Раствор из термореактивных смол, содержащих эпоксидные группы, которые смешивают с другими химическими веществами с образованием прочного, твердого, химически стойкого раствора.

Расширенный сланец, глина и сланец

Легкий керамический заполнитель, полученный вспучиванием избранных минералов во вращающейся печи при температуре более 1000° (1850°F).

Институт расширенного сланца, глины и сланца (ESC

Международная торговая ассоциация производителей керамзита, керамзита и легкого заполнителя из керамзита, производимого во вращающихся печах.

Компенсатор

Вертикальные или горизонтальные швы, используемые для разделения кирпичной кладки на сегменты для предотвращения растрескивания.

Выдавливание/выдавливание соединений

Продавить глину через штамп, чтобы придать ей форму, например кирпич. См. Подвижные шарниры .

Ф

Лицо

Открытая поверхность стены. Также поверхность кирпичной кладки должна быть открыта в готовом виде.

Феррула

Металлическая лента вокруг ручки кельмы на конце стержня. Предназначен для защиты ручки.

Мелкий заполнитель

Материал, который почти полностью проходит через сито № 4 и преимущественно задерживается на сите № 200.

Пламенная отделка

Процесс использования пламени, чтобы взорвать поверхность каменного лица. Это выполняется только на граните и может использоваться как на внутреннем, так и на внешнем камне.

Мигает

Листовой металл или пластик, укладываемый в швы и воздушные пространства в кирпичной кладке для защиты от просачивания воды.

Узнать больше

Фламандская облигация

Соединение, состоящее из жаток и подрамников, чередующихся в каждом ряду и уложенных таким образом, что они всегда разрывают соединение.

Фламандский коллектор

Во фламандской облигации заголовок помещается посередине носилок в рядах выше и ниже.

Соединение заподлицо

См. Подвижные соединения

Фундаментный выступ

Фундаментный выступ обеспечивает надежную защиту от воды на уровне пола.

Узнать больше

Бороздка

Небольшая выемка, сделанная мастерком в растворе, чтобы подготовить раствор для кирпича.

Г

Глазурованный бетонный блок

Керамические или фарфоровые глазури и/или минеральные глазури, используемые для облицовки каменной кладки.

Узнать больше

Готическая арка

Арка с довольно высоким подъемом, стороны которой состоят из дуг окружностей, центры которых находятся на уровне линии родника. Готическая арка часто упоминается как укороченная, равносторонняя или стрельчатая арка, в зависимости от того, является ли расстояние между центрами меньше, равно или больше, чем чистый пролет.

Класс

Заданный процент допустимых дефектов камня. Оценки используются для создания шкалы, по которой камень можно продавать и устанавливать. Марка также ограничивает общий размер камня, который может быть изготовлен. Группы: гранит-группа А, мрамор-группа В, мрамор-группа С и мрамор-группа D.

Гранит

Магматическая порода, образовавшаяся глубоко в земле. Эта порода плотная, ее трудно придать окончательной форме, но она очень прочная.

Узнать больше

Гранулированная изоляция

Водоотталкивающий или не водопоглощающий наполнительный материал, который легко заливается в сердцевины блоков каменной кладки или полых стен.

Затирка

Вяжущий компонент с высоким водоцементным отношением, что позволяет заливать его в пространство внутри каменной стены. Затирка состоит из портландцемента, извести и заполнителя.

Узнать больше

Х

Ручные тележки

Тележки, как правило, с двумя колесами, которые используются для ручного перемещения или перемещения каменных блоков по лесам, этажам здания или по объекту.

Узнать больше

Головные шарниры

Вертикальный растворный шов между торцами каменной кладки. Часто называется крестовиной .

Каблук

Задняя часть лезвия затирочной машины.

Узор «елочка»

Схема укладки, при которой блоки в стене укладываются наклонно, а не горизонтально, с изменением направления наклона в противоположном направлении, образуя зигзагообразный эффект. На полах из мощения элементы устанавливаются под углом примерно 45 градусов к границе облицовываемой области, чередование рядов меняет направление, чтобы получить зигзагообразный горизонтальный рисунок, а элемент в одном ряду заполняет треугольник между двумя элементами в соседнем ряду. ряд.

Заливка с высоким подъемом

Техника затирки каменной кладки высотой до 12 футов.

я

Изоляция

Материал, используемый для предотвращения прохождения или утечки тепла, звука и т. д. Выпускается в виде плит, гранулированного наполнителя или пенопласта.

Узнать больше

Блокировка

Устройство, с помощью которого функционирование одной части контролируется функционированием другой.

Дж

Джек Арч

Плоская арка обычно используется для коротких пролетов.

Косяк

Вертикальные стороны проема, такие как сторона двери или окна.

Усиление швов

Армирование швов не предотвратит появление усадочных трещин, но поможет ограничить рост или расширение трещин.

Узнать больше

Подмастерье

Ремесленник или торговец, который завершил и прошел обучение в торговле.

К

Печь

Печь для обжига кирпича или плитки.

л

Армирование стены лестничного типа

Тип арматуры горизонтальной стены. Система армирования.

Боковая сила

Сила, действующая на конструкцию под действием ветра или давления земли, толкающего вбок стену.

Уровень

Инструмент для определения или приведения поверхности в ровную горизонтальную плоскость.

Узнать больше

Лифт

Высота раствора (или бетона), уложенного за один раз из одной заливки.

Легкий заполнитель

Заполнитель низкой плотности, используемый для производства легкой кладки, легкого раствора и легкого цементного раствора, и включает керамзит, глину, сланец и шлак, пемзу, вулканический пепел, шлак, туф и конечные продукты сжигания угля или кокса.

Узнать больше

Известняк

Образуется под водой и уплотняется, представляет собой высококонцентрированный кристаллический карбонат кальция (кальцит), но также содержит кремнезем, оксид алюминия, оксид железа и магнезию.

Узнать больше

Перемычка

Горизонтальный элемент конструкции (балка) над проемом; опорный элемент над дверным или оконным проемом.

Узнать больше

Активные нагрузки

Тип вертикальной силы, сил, действующих со стороны содержимого и людей, находящихся в здании.

Низкоподъемный цементный раствор

Затирка должна быть помещена в стены после того, как стены достигнут определенной высоты. Возведение стен можно продолжать только после того, как раствор будет на месте.

М

Мрамор

Метаморфическая горная порода, образованная из известняка. Этот камень состоит в основном из кальцита и доломита. Мрамор – камень, формируемый во всем мире.

Узнать больше

Мейсон

Тот, кто строит или работает с камнем или кирпичом.

Ассоциация подрядчиков каменщиков Америки (MCA

Национальная торговая ассоциация, представляющая подрядчиков и поставщиков каменной кладки в национальных законодательных и политических вопросах, составлении кодексов и стандартов, развитии рабочей силы, образовании, продвижении на рынке и общей защите отрасли.

Кирпичная кладка

То, что построено каменщиком; все, что построено из материалов, используемых каменщиками, таких как камень, кирпич, плитка и т.п.

Институт масонства Америки (MIA)

Рекламная, техническая и исследовательская организация, созданная для улучшения и расширения использования каменной кладки.

Объединенный комитет по стандартам каменной кладки (MSJC)

Организация, состоящая из добровольцев, которые благодаря опыту, использованию и образованию приобрели опыт в производстве каменной кладки или в проектировании и строительстве каменных конструкций.

Митра

Соединение, образованное соединением двух деталей, скошенных под определенным углом (обычно 45 градусов) для образования угла.

Монолитный

Без швов.

Миномет

Раствор выполняет множество функций: заполняет промежутки между блоками, скрепляет блоки между собой, обеспечивает защиту от непогоды.

Узнать больше

Подвижные суставы

Деформационные швы используются для изменения размеров каменной кладки и минимизации случайных трещин в стенах и других дефектов.

Узнать больше

Н

Национальная ассоциация бетонщиков (NCMA)

Предлагает различные технические услуги и помощь в проектировании посредством публикаций, компьютерных программ, слайд-презентаций и технического обучения.

Агрегат нормального веса

Материал, такой как песок, гравий, шлак, щебень и т. д.

Узнать больше

О

Управление по безопасности и гигиене труда

Отделение У. S. Министерство труда провозглашает здоровье и безопасность в США. Устанавливает правила и обеспечивает их соблюдение.

Р

Параболическая арка

Самая прочная из всех арок. Он имеет плавную овальную форму.

Накладка на парапет

Важно установить оклад на парапете в двух ключевых местах: 1) под облицовочным камнем и 2) на линии крыши.

Узнать больше

Парсинг

Процесс нанесения слоя раствора на каменную кладку, особенно используемый для каменных стен.Также само покрытие цементным раствором.

Пирс

Короткая каменная или бетонная колонна, поддерживающая фундамент конструкции пола в помещениях без подвала. Пирс может быть отдельно стоящим или прикрепленным по бокам к другой каменной кладке или бетону. Каменная колонна, используемая для поддержки садовой стены. Отдельно стоящая колонна.

Узнать больше

Пилястра

Опора или колонна, являющаяся частью каменной или бетонной стены, частично выступающая из нее и прикрепленная к ней. Предназначен для восприятия балочной или балочной нагрузки.

Гипс

Используется при внутренней кладке камня для фиксации анкеров, а также для заполнения стыкового соединения камня.

Узнать больше

Пластик

Огнеупорный кирпич пластичной пластичной консистенции.

Отвес

Точно вертикально. Измеряется отвесом.

Точка

Наконечник шпателя.

польский

Механический метод создания глянцевой гладкой поверхности камня.Как правило, мрамор и гранит можно полировать, чтобы полностью раскрыть зернистость и цвет изделия.

Полистирол

Прочный, прозрачный, бесцветный пластик.

Пористый

Способность материалов впитывать воду, имеющих множество мелких отверстий.

Портландцемент

Тонкий сероватый порошок, образующийся при обжиге известняка, глины или сланца и последующем измельчении полученных клинкеров. В результате получается цемент, который затвердевает под водой и используется в качестве основы для всех строительных растворов. Портландцемент — это марка цемента, а не марка.

Узнать больше

Ассоциация портландцемента (PCA)

Ассоциация портландцемента представляет цементные компании в Соединенных Штатах и ​​Канаде в рамках программ развития рынка, проектирования, исследований, образования и связей с общественностью.

Призма

Небольшая сборка, состоящая из каменных блоков и раствора, а иногда и цементного раствора. В основном используется для прогнозирования прочности полноразмерных элементов кладки.

Пудлинг

Процесс отстаивания или закрепления раствора в армированной каменной кладкой стене для предотвращения образования пустот.

В

Карьерный сок

Вода, содержащаяся в блочном камне, извлеченном из земли. Карьерный сок хранится от шестидесяти дней до восьми месяцев, в зависимости от типа камня.

Куойн

Большой прямоугольный камень или кирпич, установленный на углу, образованном двумя каменными стенами.В некоторых случаях выступает из-за угла.

Р

Реечный шарнир

См. Подвижные соединения

Стеллаж

Укладка или отступ каждого верхнего слоя кладки.

Арматура

Горизонтальные или вертикальные арматурные стержни, используемые для усиления каменной конструкции.

Узнать больше

Огнеупор

Любой неметаллический материал или предмет, способный выдерживать высокие температуры без размягчения.

Узнать больше

Усиление

Чтобы укрепить структуру, добавив что-то к этой конструкции.

Рок

Большое разнообразие природных минералов, обнаруженных в первозданном виде на поверхности земли или под ней.

Римская арка

Полукруглая арка. Если построены из камня, все блоки имеют клиновидную форму.

С

S-образный соединитель

Более короткий фуганок, используемый для соединения головок.

Паспорта безопасности (SDS)

Документы, описывающие известные опасности, связанные с материалом.

Образец панели

Испытательная панель, предназначенная для 1) демонстрации качества материалов и мастерства, которые будут использоваться в течение всего периода строительства, или 2) наблюдения во время строительства на предмет любых изменений или повреждений в результате изменений погоды. условия.

Песчаник

Обычно на основе кварца, сцементированного вместе с высоким процентом кремнезема, песчаник также содержит соединения кальция, карбоната и железа, этот камень обычно формируется без зерен осадка.

Герметик

Химикаты на основе силикона, полиуретана или полисульфата с эластомерными (упругими) характеристиками, используемые в различных условиях в каменных швах.

Сегментная арка

Аналогично полукруглой арке. Сегмент круга.

Полукруглая арка

См. Римская арка

Хвостовик

Соедините лезвие кельмы с рукояткой кельмы.

Силикагель

Белое или бесцветное соединение (SiO 2 ), встречающееся в виде кварца, песка, кремня, агата и многих других минералов.

Порог

Нижняя часть оконной или дверной рамы. Перекос. Повернуться назад или наклониться; наклоняться. Шоринг Джеки. Опорные каменные перемычки.

Салазки (загрузочный стержень)

Более длинный фуганок с деревянной ручкой для стыков кроватей.

Узнать больше

Процесс мягкого бурового раствора

Процесс производства кирпича с использованием перекрытия из мягкого кирпича.

Пролет

Расстояние между двумя опорами.

Пружинная линия

Для второстепенных арок – линия пересечения перекоса с потолком. Для больших параболических арок этот термин обычно относится к пересечению оси арки с перекосом.

Процесс жесткого бурового раствора

Процесс изготовления кирпичей.

Стингер

Длинный кабель, приводящий в действие механический вибратор, используемый для уплотнения цементного раствора.

Камень

Термин, используемый для обозначения камня в полуфабрикатах или готовой форме для использования в строительстве или ландшафтном дизайне.

Узнать больше

Каменный шпон

Каменный шпон имитирует несущую каменную конструкцию на всю глубину.

Узнать больше

Поврежденный сустав

См. Подвижные соединения

Структурная поддержка

Несущая конструкция системы здания предназначена для поддержки нагрузок на пол и крышу, а также для сопротивления боковым ветровым нагрузкам и сейсмическим движениям.

Узнать больше

Структурная глиняная плитка

Пустотные строительные блоки из обожженной глины, сланца, огнеупорной глины или их смесей.

Узнать больше

Подложка

Силы прочности при растяжении, отделяющие кирпичную кладку от раствора.

Т

Терракота

Твердая полуобожженная водостойкая керамическая глина, используемая в гончарном деле и строительстве.

Узнать больше

Масонское общество (TMS)

Международная встреча людей, интересующихся искусством и наукой каменщика.

Зубья

Временный конец стены, из которого выступают альтернативные носилки.Выступающие блоки кладки называются зубьями.

Мастерок

Ручной инструмент с плоским лезвием для выравнивания, распределения или придания формы таким веществам, как цемент или раствор.

Узнать больше

Арматура стены ферменного типа

Тип горизонтальных армирующих систем, выполненных с помощью диагональных поперечных стержней, проходящих через примыкание к стене.

Арка наставника

Стрельчатая четырехцентровая арка средней высоты к пролету.

В

Замедлитель испарения

Замедлители испарения сводят к минимуму проникновение влаги из внутренней части здания в полые стены, где конденсат может повредить изоляцию и элементы конструкции.

Узнать больше

V-образные соединения

См. Подвижные соединения

Шпоновые перемычки, уголки для полок

Перемычки обеспечивают поддержку кирпичной кладки над проемами в каменной кладке и опираются на кладку на косяках по обеим сторонам проема.

Узнать больше

Шпоновые стяжки

Используется для крепления шпона к стенам. Выпускается во многих стилях и типах.

Узнать больше

Вертикальная сила

См. стационарные или динамические нагрузки.

Вертикальное усиление

Вертикальная арматура используется в каменных стенах для сопротивления растягивающим напряжениям, которые могут возникать при изгибных и сдвигающих нагрузках.

Узнать больше

Вуссуар

Один из клиновидных блоков кладки, образующих кольцо арки. Пример — кирпич в домкратной арке.

Вт

Заглушки для стен

Настенные заглушки и гидроизоляция непосредственно под заглушкой должны быть непроницаемыми для проникновения влаги.

Узнать больше

Водостойкий барьер

Водонепроницаемые барьеры необходимы поверх каркасной стены.

Узнать больше

Обветренное соединение

См. Подвижные соединения

Плачет

Отверстия, сделанные в швах облицовочного материала на уровне примыкания, для выхода влаги.

Узнать больше

Мокрая пила

Алмазный диск для влажной резки.Используется на пиле с постоянной подачей водяного насоса на лезвие, которое поддерживает чистоту и охлаждение лезвия.

Узнать больше

Выигрыш

Процесс добычи сырья для производства кирпича.

Уайт

Вертикальная стена или ярус каменной кладки толщиной в один блок. Толщина кладки, разделяющей дымоходы в дымоходе. Также называется с или уровня .

З

Z-стяжки

Настенная стяжка с углом 90 градусов и 2-дюймовым коленом с каждой стороны.

Узнать больше

крючков Chubby DIY для комнаты Люси

книжная полка | ковер | детская кроватка | тахта | играть в тренажерный зал | наушники

Как и ее дорогой старый папа, наша маленькая Медвежонок Люси любит свои шляпы! У нее очень милая голова, но девушкам иногда приходится защищаться от непогоды, понимаете? Возможно, вы видели, как этот маленький парень время от времени появлялся в наших историях в Инстаграм, но теперь, когда она уже переросла его (ух!), мы добавили несколько более крупных вариантов для ее милой маленькой головки дыни. Ее вспомогательная игра — , набранная по номеру , но ей нужно место для хранения головного убора.

Мы хотели, чтобы наше решение было достаточно низким, чтобы она могла дотянуться до всего, когда сможет стоять самостоятельно (сердце разрывается!), и достаточно прочным, чтобы на нем можно было повесить ее маленький рюкзак, когда придет время. приходит. Подобно нашим самодельным шаровым крючкам в Tree House, мы пришли к идее пухлых дюбелей крючков, которые мы покрасили бы в тот же цвет, что и дверь, чтобы они выглядели бесшовно.Цель заключалась в простой функциональности — и месте, где можно было бы загнать привлекательность.

Вот как все сложилось за полдня!

Используемые инструменты + расходные материалы

1 1/4″ x 48″ стержень для дюбелей
Торцовочная пила
Шурупы для дюбелей 1/4″ x 1 1/2″
Дрель + сверло
Поролоновая кисть
Плоскогубцы
Краска
Наждачная бумага
Рулетка
Уровень (дополнительно) 9099 Карандаш

Что мы сделали:

С помощью торцовочной пилы мы сделали несколько пробных пропилов, чтобы определить угол крючков. В процессе мы пробовали все, от 90 градусов до 45 градусов, от острых углов до плавных углов. Сделав несколько пробных разрезов позже, мы обнаружили, что удачной серединой является разрез под углом 30 градусов в месте соединения дюбеля с дверью и разрез под углом 90 градусов для конца «крюка». Общая длина 1 3/4″ на короткой стороне дюбеля дала нам милый, пухлый крючок, который мы имели в виду для спальни маленькой девочки.

Используя ту же белую полуглянцевую краску, что и дверь, мы сначала нанесли несколько слоев на необрезанный дюбель.Два слоя сделали свое дело, но мы не искали совершенства на этом этапе — просто простое покрытие, так как углы после установки будут немного тугими.

Затем мы вернулись к нашей верной пиле и сначала сделали все наши 30-градусные пропилы, но мы оставили длину намеренно большой (примерно 4-5 дюймов), чтобы мы могли точно настроить длину. Затем мы отметили короткую сторону дюбелей на 1 3/4″ и сделали прямые разрезы под углом 90 градусов. Совет: нам гораздо проще быть точными при разрезах под углом 90 градусов, поэтому делайте эти разрезы долговечными.

Быстрая шлифовка шлифовальным блоком с зернистостью 120 сгладила края, но мы старались не закруглить их слишком сильно.

После того, как мы обрезали и отшлифовали наши крючки, мы нашли центр наклонного края , используя этот метод. Звучит смешно, но на самом деле это был самый трудоемкий этап всего процесса. Математика здесь ваш друг, поэтому трижды отмерьте и один раз просверлите. Слесарные тиски и уровень оказались очень кстати, так как цель состоит в том, чтобы просверлить отверстия под прямым углом на 30-градусной поверхности.(Если у вас нет слесарных тисков, вам поможет прижатие дюбеля к твердой поверхности! Возможно, вам придется проявить творческий подход.) Не торопитесь, проверяйте и перепроверяйте свои математические расчеты. Совет: Купите больше дюбелей, чем вы думаете, что вам нужно, чтобы сделать достаточное количество пробных надрезов и избежать возможных ошибок.

После того, как наши отверстия были просверлены, мы вкрутили в них дюбели. Поскольку дюбельные винты имеют резьбу с обеих сторон, мы использовали плоскогубцы в качестве рычага. Убедитесь, что открытый конец установочного винта короче общей толщины монтажной поверхности.У нас есть дверь со сплошным сердечником толщиной 1 3/8″, поэтому мы оставили 3/4″ дюбельного винта открытым. Еще один совет: если вы ввинчиваетесь в стены или пустотелые двери, обязательно используйте соответствующие анкеры.

Когда наши крючки были полностью собраны, мы измерили и разметили дверь для размещения. Мы использовали крошечные стикеры, чтобы приблизить наши интервалы, и оставили их на месте, чтобы нам не приходилось делать пометки карандашом на самой двери. Мне нравится дважды проверять расстояние с помощью уровня, но и тщательное измерение могло бы сделать эту работу так же хорошо.Прежде чем просверлить что-либо , мы обнаружили, что размещение небольшого «флажка» из малярной ленты на нашем сверле может поддерживать постоянную глубину сверления.

Затем мы вручную вкрутили крючки в дверь и убедились, что они стоят ровно и прямо. Последний слой подкрашивающей краски на свежесрезанных и отшлифованных краях привел в порядок внешний вид!

Как мы и надеялись, крючки получились милыми и пухлыми. Ким украсила новую персиковую шляпку Люси при помощи термоклея L , придав ей индивидуальности.Кроме того, каждый ребенок в движении нуждается в защите ушей с помощью мастеров-сделай сам для родителей, верно?

Вот оно! Самые милые короткие и толстые крючки для нашего чайника (ее любимая песня на данный момент), чтобы повесить все вещи!

PS: Детская Люси показывает , и осталось всего несколько дней, чтобы проголосовать за Domino Design Awards! Мы были номинированы в категории Modern Maverick. Голосуйте прямо здесь!

В этом сообщении:

Включите JavaScript для просмотра контента

Информационный документ — Соединение фундамента со стеной

Соединение фундамента со стеной s

Соединение между фундаментом и стеной ICF очень важно. Слишком часто это соединение не упоминается при обсуждении армирования стены МКФ. Есть ряд факторов, которые необходимо учитывать. К ним относятся ветровые нагрузки, категории воздействия и сейсмические зоны.

Типичными соединениями между фундаментом и стеной ICF являются шпоночный паз или дюбели. Шпоночные канавки делаются путем установки 2 × 4 в верхней части фундамента во время его заливки и заливки бетона заподлицо с верхней частью доски. Когда его удаляют, остается неглубокая канавка для заливки бетоном из стены, что предотвратит поперечное скольжение стены по верхней части фундамента.

Шпонки представляют собой отрезки арматурного стержня, которые проходят от нижней части фундамента вверх в полость опалубки и используются для управления поперечным скользящим движением, а также тянущим или опрокидывающим движением. Хороший фундамент ICF должен иметь глубину не менее 11 дюймов, что позволяет вонзить в бетон дюбель на 8 дюймов (L-образная форма внизу от 4 до 6 дюймов еще больше укрепляет это соединение). Предписывающий метод рекомендует, чтобы дюбель выходил не менее чем на 8 дюймов от верха фундамента в стену ICF.Минимальное расстояние для них составляет 4’o.c. BuildBlock всегда рекомендует диаметр стержня 40 от верхней части фундамента.

В районах, перечисленных со скоростью 130 миль в час + для 3-секундных порывов или сейсмических зон, расстояние между этими штифтами должно быть сжато до не более 18 дюймов. Длину заделки в стену ICF также следует увеличить до 20 – 24 дюймов для арматуры № 4 или № 5 и выровнять их по вертикальной стали. В сейсмоопасных зонах дополнительно рекомендуется укладывать 90-градусный отвод длиной 6 дюймов и в верхней части стены.

Разрешается вставлять вертикальную сталь так, чтобы она заглублялась в основание на 8 дюймов в качестве альтернативы дюбелям. Это лучше всего достигается при монолитной или, по крайней мере, мокрой укладке, или при использовании разборных форм. В отличие от монозаливки, этот метод обычно увеличивает время укладки блоков; предпочтительным является метод дюбеля.

 Перемычки вокруг дверей и окон также должны быть установлены так, чтобы вертикальная арматура с каждой стороны проема имела соответствующий дюбель от основания, а длина стыка должна быть не менее 40 стержней в диаметре.Это обеспечит правильное армирование перемычки. В перемычках шириной более 2 футов должна использоваться арматура, уходящая в стену на 24 дюйма по горизонтали с каждой стороны.

В сейфовых комнатах должны быть установлены дюбели, соответствующие вертикальной стали, в центрах на 12 дюймов и входящие в полость стены на 24 дюйма. Это особенно важно, поскольку нагрузки, на которые рассчитана безопасная комната, требуют более глубокого фундамента и больших опор, чтобы предотвратить разрушение стен во время шторма. Также рекомендуется использовать букву «L» на нижней части дюбеля в фундаменте, вдавить его в нижнюю часть фундамента и поднять на 3 дюйма.

 Важно отметить, что, несмотря на то, что внутренняя плита предотвращает продавливание стены внутрь из-за обратной засыпки, она не контролирует любое движение фундамента наружу. Обратная засыпка, должным образом выровненная и уплотненная, удержит стены, но наличие шпоночного паза или дюбелей устранит любые шансы смещения до того, как обратная засыпка будет на месте.

Цель состоит в том, чтобы привязать фундамент к верхней части стены. Благодаря этому конструкция не имеет слабых мест и может выдерживать различные силы, действующие на нее.Ветровая нагрузка может представлять собой как положительное, так и отрицательное давление и может вызывать воздействие внешних или внутренних сил. Чем больше конструкция движется как единое целое, тем более упругой она будет под нагрузкой. Когда детали движутся независимо друг от друга, силы, необходимые для повреждения конструкции, резко уменьшаются, и отказ становится более вероятным. Одним из больших преимуществ бетона по сравнению с деревянным каркасом является то, что бетон на самом деле может быть по большей части монолитным, в то время как дерево, состоящее из отдельных досок с крепежными элементами, гораздо более восприимчиво к независимому движению и будет иметь более низкий предел разрушения по сравнению с бетонной конструкции аналогичного размера. Кроме того, большинство стен ICF толще, чем деревянные рамы, используемые даже в высококлассном строительстве
, и, таким образом, обеспечивают дополнительную прочность и защиту.

РАЗМЕЩЕНИЕ СТОЙКИ ДЛЯ АРМАТУРЫ:

Примечание. Размещение арматурных стержней, как показано на схеме, чередование горизонтальных стержней по обе стороны от вертикальных стержней позволяет упростить установку вертикальных стержней после укладки стен. Горизонтальные стержни эффективно захватывают вертикальные стержни и предотвращают их перемещение за пределы параметров бесконтактного соединения внахлестку.

В приведенном ниже примере фундамент имеет ширину 20 дюймов, а арматурный стержень размещен на 12-дюймовом осевом стержне. Кирпичный выступ находится на расстоянии 6 дюймов от внешней стороны блока. (Примечание. Расположение двух угловых штифтов имеет решающее значение для хорошей компоновки.)
1. Для центральных штифтов размер составляет 11-1/2 дюйма от внешнего края основания или 8-1/2 дюйма от края блока. или стена.
2. Для двух угловых штифтов размер составляет 14-1/2 дюйма в одном направлении и 11-1/2 дюйма в другом направлении для каждого штифта.
3. Для стальной угловой стенки размер составляет 11-3/4 дюйма в обе стороны.Для блока другого размера отрегулируйте измерения соответствующим образом. ).



Примечания:

  1. В этом примере используются 6-дюймовые формы BuildBlock/BuildLock. Отрегулируйте по мере необходимости для больших или меньших форм.
  2. Размещение опалубки на основании может варьироваться в зависимости от отделки наружных стен.
  3. Не размещайте арматуру в угловой стенке до тех пор, пока стена не будет уложена.
  4. См. раздел 4.2 по глубине арматурного дюбеля.

На приведенном ниже рисунке показаны минимальные требования к креплению фундамента к стене ICF в соответствии с предписывающим методом.BuildBlock рекомендует использовать крюк (с изгибом на 90 ° или с крюком на 180 °) для увеличения удержания в основании. BuildBlock также рекомендует, чтобы дюбель выступал из основания на 40 диаметров стержня, чтобы создать полное стыковое соединение с вертикальной сталью.



Загрузить
«Технический документ: соединения фундамента со стеной (2015 г.)» Соединения фундамента со стеной1.pdf – 1 МБ

Брайан Кордер 6 мая 2016 г.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован.
