Регулируемый выключатель света «диммер»: устройство, подключение

Наука не стоит на месте, а вместе с ней развивается и техника. Одним из последних практически полезных изобретений являются регулируемые выключатели света, так называемые диммеры. Диммер – это такое устройство, с помощью которого яркость источника света можно регулировать, уменьшать днем и увеличивать в темное время суток. С изменением яркости света меняется и количество потребляемой им энергии. Это устройство можно подключить к любому выключателю света, сделав его регулируемым. Чтобы понять, как подключить вместо выключателя диммер, нужно осмыслить несложный последовательный алгоритм действий.

Зачем нужны светорегуляторы?

Благодаря регулировке интенсивности света, электроэнергия расходуется более экономично. Диммеры позволяют включать световой прибор на самой маленькой возможной яркости, что дает возможность не только сберечь электричество, но и отдохнуть вашим глазам от яркого света.

Это устройство заставляет лампы служить дольше, так как снижается количество подающегося на нее напряжения, которое при включении нарастает плавно, а не скачет до 220В. Регуляторы яркости защищают от перегрева, перегрузок и коротких замыканий, так как они обладают функцией блокировки тока при избыточной нагрузке и могут в таком случае размыкать электрическую цепь.

Виды регуляторов яркости света

Регулятор Особенности
Реостатный (поворотный) Используются для настройки мощности активной нагрузки: ламп накаливания, галогенных ламп и т.д. Яркость регулируется посредством изменения положения ручки регулятора.
Сенсорный Предназначен для световых приборов с небольшой нагрузкой. Включается и выключается прикосновением. Яркость регулируется задерживанием руки на панели сенсора.

Установить регулятор света может каждый сам, так как ничего сложного здесь нет. Главное, соблюдать порядок действий и не пренебрегать техникой безопасности. Для того чтобы уберечь себя от огромных счетов коммунальных служб, нужно всего лишь сбавлять ненужную яркость света, когда она совсем не к месту. Диммеры являются одним из самых практически полезных устройств современного быта.

Схемы подключения регулятора света

Схема подключения регулирующего устройства проста. Диммер должен включаться в разрыв цепи питания нагрузки для регулировки напряжения, которое подается на лампы. Таких схем несколько.

  1. Регулировка с одного места. Типичная схема подключения. Подходит для подключения сенсорного или реостатного светорегулятора.
  2. Регулировка с двух мест. Подойдет для спальни. Одно устройство устанавливается у кровати, второе подключается у входа. С таким способом установки будет удобно менять яркость, не вставая с кровати.
  3. Регулировка с одного места, управление с двух. Самая оптимальная и универсальная схема, подойдет для любой ситуации. Выключатель устанавливается на входе, а точки управления в двух разных участках помещения.
  4. Регулировка с одного места, управление с трех. Схема хороша для больших или длинных помещений, где удобнее свет выключать последовательно, в нескольких местах. Здесь применяются проходные регуляторы света. Принцип действия проходных регуляторов в том, что они позволяют на входе в помещение включить свет, а на противоположной стороне или другом участке комнаты выключить его.

Подключение диммера к выключателю

Чтобы понять, как заменить одно-двухклавишный выключатель на диммер, нужно знать толк в установке обычных выключателей. Первым делом нужно отключить электричество на этой линии и убедиться, что ток не поступает на клеммы выключателя. При замене важно соблюдать технику безопасности.

Снимаем существующий выключатель

  • Сначала снимите крышку выключателя, так как она закрывает крепежные элементы. Аккуратно освободите выключатель от двухклавишной или одноклавишной крышки, учитывая специфику крепления.
  • Отверткой нужно  ослабить винты крепления выключателя.
  • Теперь постарайтесь вынуть конструкцию из стены, не повреждая изоляцию проводов. Места с поврежденной изоляцией восстановите с помощью изоляционной ленты.
  • Затем нужно отсоединить кабель от клемм.

Устанавливаем регулятор яркости света.

  • Освободите диммер от пленки и упаковки и соедините проводку с клеммами устройства.
  • Проверьте соединение на прочность, слегка поддернув провода. Выступающий за клемму кабель не должен быть оголен более чем на 3 мм. Если это условие не выполняется, то обрежьте ненужный остаток оголенного кабеля или изолируйте его.
  • Теперь попробуйте вставить диммер на место выключателя, не повреждая изоляцию. Прижмите его к стене и закрутите винты, на которых он будет крепиться. Все комплектующие элементы прикрепите к светорегулятору.
  • Подайте напряжение и проверьте работу прибора, попробуйте регулировать свет.
  • Если вы все сделали правильно, то сможете регулировать свет в любое время суток и устанавливать необходимый уровень освещенности.

Подключение выключателя с регулятором яркости

Диммер можно установить на любой выключатель. Но есть и выключатели со встроенным диммером, готовые конструкции. Они устанавливаются аналогично обычным выключателям.

  • В специально подготовленное отверстие в стене вставьте выключатель без верхней крышки, предварительно подсоединив его к проводке, и затяните болты.
  • Затем наденьте на выключатель пластиковую панель, зафиксируйте ее и приделайте таким же способом регулятор или регулирующий винт к той части выключателя, на которой он должен крепиться.

Диммер Werkel Шампань рифленный (шлифованное золото) WL10-DM600

Диммер Werkel Шампань рифленный (шлифованное золото) WL10-DM600 Артикул: WL10-DM600
Коллекция: Werkel Шампань рифленный (шлифованное золото)
Цвет: шампань рифленый
Номинальное напряжение: 250 В / 50 Гц
Пылевлагозащищенность: IP20
Контактные зажимы: винтового типа
Сечение подключаемых проводов: 0,75 — 2,5 мм2

Максимальная мощность нагрузки: до 600 Вт
Механизм совместим со всеми рамками Werkel. Гарантия производителя: 1 год
Страна производства: Китай
Разработано: Werkel AB, Швеция
Штрихкод: 4690389085208

в наличии

Цена: 1770 pу6.

Введите количество

В корзину
Цвет ваших стен

Другие модели из коллекции Шампань рифленый

Преимущества, с которыми не поспоришь

Werkel – высокое качество продукции при оптимальной цене.

Встраиваемые механизмы и рамки совместимы.

Самый удобный интернет
магазин Werkel

Наша умная корзина поможет правильно сосчитать заказ.

Моментально соберем и доставим Ваш заказ по всей России.

Проконсультируем по всем вопросам о продукции.

Почему стоит купить розетки и выключатели Werkel именно здесь?

Оперативно доставим Ваш заказ по всей России.

Проконсультируем по всем вопросам о продукции.

Индивидуальный подход к каждому клиенту.

Вероятно в вашем браузере отключен JavaScript. Это не позволит использовать все возможности сайта. Пожалуйста обратитесь к администратору.

Простые схемы подключения проходного диммера


ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

FacebookTwitterOkGoogle+PinterestVk

Чтобы освещение интерьера работало по выбранному сценарию, используют специальные устройства, регулирующие яркость свечения. Такие электроустановочные приборы позволяют ступенчато или плавно изменять нагрузку, подаваемую на источники света. Диммеры для светодиодных ламп 220В не только управляют световым потоком, но и способствуют энергосбережению и длительному сроку их эксплуатации.

Диммеры позволяют регулировать яркость освещения в помещении

Схема подключения простого диммера

Если вам нужно заменить обычный выключатель света на диммер, то простейшая схема подключения выглядит следующим образом:

Или в более развернутом виде:

Схема №1
Фактически все что от вас требуется — это пропустить через него фазу. То есть поставить в разрыв проводки, так же как и простой одноклавишный выключатель.

Исключением могут являться сенсорные диммеры с цифровым табло и дисплеем на лицевой панели. Например как Uniel и другие модели.

К таким светорегуляторам должны подводиться как фазный, так и нулевой проводники. У них 4 гнезда для ввода провода. Вход фаза-ноль и выход фаза-ноль.

Без нуля такой диммер работать не будет. Если у вас из монтажной коробки на стене торчит только два провода (такая картина наблюдается у 99% пользователей), придется тянуть еще и «чистый» ноль.

То же самое относится ко всякого рода универсальным диммерам, которые можно использовать в широких диапазонах и связывать их с другими модулями — датчиками освещения, движения и т.п.

Для маломощных светильников не поддающихся нормальной регулировке, также может применяться диммер с дополнительным выводом под нулевой провод. Это связано с тем, что при переходе синусоиды через нулевую отметку и малой мощности светильника, управляющий элемент не может определить когда ему закрываться.

Поэтому всегда хорошенько думайте, прежде чем приобретать новомодные и навороченные модели. Потенциально значок «N» на корпусе светорегулятора, должен вас отпугнуть от такой покупки.

Сможете ли вы их подключить без раскурочивания, штробления стен и сдирания обоев, большой вопрос.

К остальным простейшим экземплярам это не относится. Их вы самостоятельно можете установить вместо простого выключателя света.

Достаточно вытащить внутренности одноклавишника, а два проводка которые будут торчать из коробки завести на две клеммы диммера.

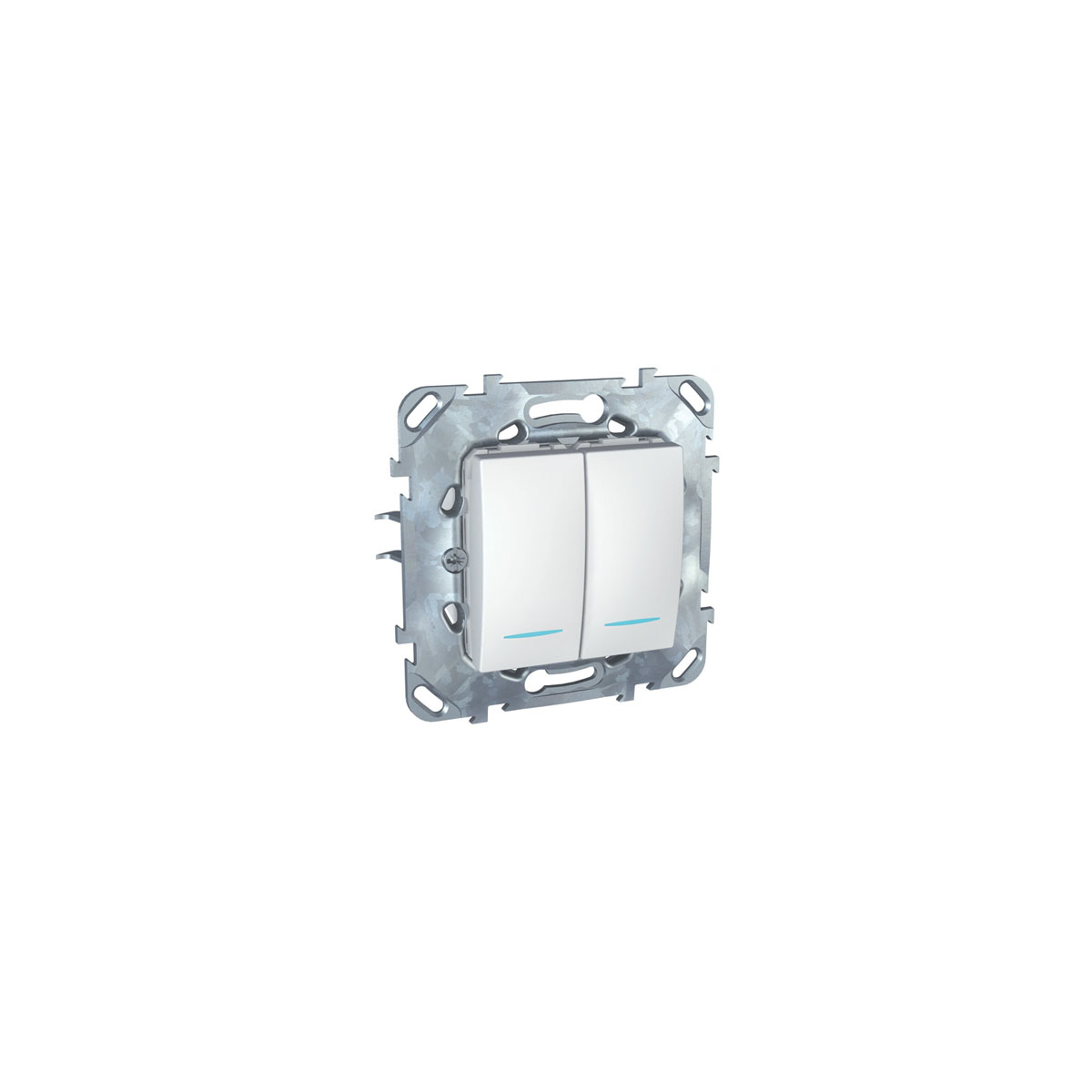

Если же у вас стоит двухклавишный выключатель, который запускает каждую половину люстры поочередно, то и здесь нет ничего сложного.

В этом случае в монтажной коробке будет три провода — одна приходящая фаза и два отходящих на светильник. Главное правильно их найти и не перепутать. В этом вам поможет подробная инструкция изложенная в отдельной статье.

Скручиваете эти два провода между собой и подключаете в клеммный зажим диммера, обозначенный как «диммированная нагрузка» или цифрами 1,2. В другую клемму заводите питающую фазу.

При этом особой разницы в полярности нет. Даже если вы и перепутаете зажимы, светильник все равно будет гореть и работать.

Желательно, чтобы на диммер приходила именно фаза, а не ноль. Во-первых, не ясно как будет вести себя при этом устройство, особенно начиненное электроникой. Во-вторых, не забывайте про правильное подключение проводов к патрону лампочки.

Согласно правилам безопасности, фаза не должна присутствовать на резьбовой части.

А еще опасайтесь диммеров с подсветкой.

Отдельные экземпляры со светодиодом в корпусе, именно «благодаря» этому диоду, могут даже в выкрученном до щелчка состоянии, давать на пустом патроне лампочки, напряжение выше 100В.

Приходится ставить дополнительное сопротивление или конденсаторы, дабы зашунтировать на себя напряжение и предотвратить неприятные мерцания.

Все вышесказанное относится в первую очередь к замене выключателя на диммер в уже обустроенной квартире. Давайте также рассмотрим пошаговый монтаж всей электропроводки связанной с данным видом работы.

Какие материалы вам могут понадобиться для монтажа? Если у вас нет готовой проводки и речь идет о капитальном ремонте в квартире, что называется с нуля, тогда закупайте:

  • кабель двухжильный ВВГнг-Ls 2*1,5мм2
  • кабель трехжильный ВВГнг-Ls 3*1,5мм2

Почему именно ВВГнг-Ls, а не какой-либо другой, можно узнать отсюда.

  • диммируемый светильник или лампа
  • зажимы Ваго или гильзы под опрессовку

Сначала от электрощитка протягиваете 3-х жильный кабель до той распредкоробки, где будет производиться коммутация всех концов электрики.

В щитке жилы кабеля подключаете к отдельному выключателю.

Дабы не перепутать фазу, ноль и заземление, жилы лучше подписать маркером L, N, Pe или запомнить и ориентироваться по расцветке.

Заземляющий проводник обязательно используется, если у вашей люстры или светильника металлический корпус. Когда материал пластик, то жилу Pe можно не подключать, но ее все равно желательно прокладывать.

Может вы в будущем замените марку светильника, либо при случайном повреждении фазы или ноля, эту самую жилу можно будет задействовать как резервную. Вы сэкономите себе кучу проводов, денег и нервов.

Далее от распаечной коробки опускаете кабель вниз к месту установки диммера. Здесь уже применяется марка кабеля из двух жил. Конечно при условии, что вы купили обычный диммер.

По данному кабелю будет передаваться только фаза. Одну жилу можете обозначить как L (питание), другую Lсвет (она будет уходить на светильник).

Два кабеля вы проложили, осталось дело за третьим, который будет идти по потолку непосредственно к люстре. Его также прокладываете от этой распаечной коробки. Число жил — три.

Концы кабеля с обоих сторон зачищаете и подписываете согласно расцветки: Lсвет — фаза, N-ноль, Pe-земля.

После всех этих манипуляций требуется правильно объединить жилы всех кабелей заведенных в распредкоробку. Для этого и рекомендовалось их подписать.

Чтобы ничего не перепутать, сначала объединяете нулевые жилы, далее концы заземления.

Они всегда уходят напрямую на лампочку, минуя всякие переключатели и регуляторы. После этого фазу, которая приходит от щитка, соединяете с жилой уходящей вниз на диммер.

У вас должно остаться всего два провода Lсвет, то есть те концы, которые непосредственно подают фазу от диммера на светильник.

Соединение в распредкоробке готово и она закрывается. Осталось подключить сам диммер и люстру.

Светорегулятор перед монтажом разбирается. Для этого сначала снимается поворотно-нажимная «голова», или клавиша.

А затем, открутив скрытую гайку или винтики отверткой, снимается пластиковый корпус.

Фазу L соединяете с соответствующим разъемом L. На вторую клемму, маркированную как диммируемая нагрузка, заводится жила Lсвет.

На данной клемме обычно указан значок в виде волнообразной линии или нарисовано условное обозначение лампочки.

После подключения концов, фиксируете корпус в монтажной коробке и устанавливаете декоративную рамку.

В самом конце, подключаете выведенные провода на потолке к люстре или другому светильнику.

Сделать это можно через изолированные гильзы, либо зажимы Wago.

Разбор схем подключения

Выбор схемы зависит от многих факторов, в том числе от модели диммера, способа подключения – отдельного или с выключателями, количества светорегуляторов или приборов освещения.

Также следует учесть очень важный момент: для ламп накаливания, светодиодных ламп и лент, низковольтных галогенных источников света используются разные приборы.


Тестирование диммера с д/у, подключенного к светодиодной полоске. Ленты на светодиодах успешно используются для подсветки подвесных двух-, трехъярусных конструкций из гипсокартона

Самую элементарную схему подключения диммера можно легко спутать со схемой монтажа выключателя, так как она действительно один в один повторяет ее.

Проводку обычно выполняют двух- или трехжильным проводом, в зависимости от системы заземления. В новых домах рекомендуется применять провод с тремя жилами — ВВГнг с сечением 1,5 мм².


От автомата в электрощитке протягивают три жилы: землю – на металлический корпус люстры или светильника, ноль – к лампам, а фазу – к диммеру, на входную клемму

Но зачастую люстра имеет множество рожков, а диммер служит для управления группой отдельно расположенных светильников.

В этом случае целесообразно вместо одного устройства установить два, чтобы можно было контролировать уровень освещения двух отдельных групп.


Принципиальное отличие – в количестве проводов нагрузки. К регулятору подается одна общая фаза, а на выходе – два фазных провода, направленных к разным группам светильников. Соответственно, и ноль тоже делится на два

Как происходит подключение, если вместо настройки управления для обычных или энергосберегающих ламп необходимо наладить регулировку светодиодов?

Обычно в комплекте с лентами или светильниками вместе с диммером находится переходник с 220 В на 12 В. Это может быть блок питания, который вставляют в розетку.


Оба провода от преобразователя протягивают к диммеру, присоединяют согласно схеме к нужным разъемам, а с выходных клемм подают к одному прибору освещения или нескольким, подключенным параллельно светильникам

В паре с регулятором света часто используют один или несколько проходных выключателей – электросеть с таким комплектом становится более совершенной, с точки зрения удобства эксплуатации.

Место выключателя определяется по-разному: он может стоять между щитком и диммером или между диммером и светильником.


Схематика проходных устройств отличается от стандартного прибора, и это нужно учитывать при подключении. Основное внимание уделяется присоединению фазных жил в обоих приборах

Напоследок рассмотрим порядок расположения проводов и клемм при стандартном подключении диммера – все же именно оно является наиболее популярным в быту.


Простейшая схема, которая может служить эталоном подключения стандартного регулятора. Фазная жила подается на вход, а с выхода, соседней клеммы, отходит к светильнику

Перечисленные примеры – только малая часть всевозможных схем для монтажа устройства. Чтобы осуществить безошибочное подключение, необходимо в качестве главного руководства использовать инструкцию производителя.


Диммирование настольной лампы

Если вам нужно диммировать настольную лампу или лампу ночник, а не потолочный светильник, то всей этой сложной процедуры можно избежать.

Достаточно отсоединить и выкинуть заводской шнур питания и подключить на его место специальный диммер на шнуре.

В магазинах и на Али полно таки моделей. Продаются и отдельные коробочки без проводов.

Они понадобятся, если вы не захотите выбрасывать заводской шнур от настольной лампы.

Для тех, кто вообще не хочет лезть в такие дебри и заниматься переделкой схем подключения, продаются диммеры в розетку.

Втыкаете эту конструкцию в ближайшую розетку, а уже через нее подключаете вилку настольной лампы. И все прекрасно регулируется.



Как разобрать регулятор с ручкой

Самое главное — не забыть отключить электричество в квартире (нажатием автоматического выключателя). Во время установки устройства электричество не должно проходить через соединительные кабели. Было бы хорошо даже после отключения щитка измерить ток в розетке чтобы убедиться, что нет опасного напряжения на проводах в электрической коробке.

Прежде всего к электрической коробке где было решено установить регулятор света, необходимо ввести и разделить фазные проводники и нейтральный «нулевой» провод. Гораздо проще сделать это с помощью современных силовых кабелей — они имеют четкую систему цветовой маркировки: нулевой провод с синей изоляцией, фазный проводник — коричневый или черный, защитный провод заземления всегда имеет зелено-желтый цвет. Но если в монтажной коробке старые советские провода, определить какой из них фаза и ноль можно измерителем напряжения, например, с помощью индикатора — отвертки с неоновой лампой. Это и будет фаза. Если не загорается — это нейтральный проводник.

Полезное: Датчик тока для Ардуино ACS712


Разборка контроллера ламп

Контроллер освещения собирается поэтапно: сначала электронная панель с соединительными клеммами к которым подключены провода, затем верхняя крышка, заканчивающаяся регулирующей ручкой. Приобретенный регулятор должен быть предварительно разобран: отвинтите ручку, гайки и винты, фиксирующие крышку с панелью.

Схема подключения проходного диммера

Данный диммер используется в одной связке с проходными выключателями. Проходная схема широко применяется в спальне.

Выключатель ставят на входе в комнату, а диммер монтируют возле кровати. Зашел — включил свет, лег в постель — отрегулировал нужную яркость или создал полумрак для просмотра ТВ. Перед сном, не вставая с кровати выключил.

На корпусах проходных диммеров обычно нарисованы стрелочки, направленные в разные стороны.

Всего там может быть 4 клеммы. Клемма «Х» расположенная справа, обычно никак не задействована в схеме и может быть использована как дополнительный зажим. Ничего на нее подключать не нужно.

Если вам попался такой диммер, но вы вовсе не хотите его применять как проходной, тогда фазу питания следует заводить в разъем со стрелкой направленной внутрь.

На обычном диммере с двумя стрелками смотрящими во внутрь, можете выбирать любой контакт. На работоспособности устройства это не скажется.

Для монтажа проходного диммера потребуются те же самые материалы, только кабель должен быть обязательно 3-х жильным. Этапы работ практически повторяются.

1 Монтаж кабеля от эл.щитка до распредкоробки.


2 Прокладка трехжильного кабеля от коробки до места установки диммера.

Концы подписывайте как:

  • Lсвет — фаза уходящая на светильник
  • L1 и L2 — связь с проходным выключателем


3Монтаж кабеля от распаечной коробки до места установки проходного переключателя.

Используется трехжильный кабель с маркировкой — L, L1, L2.


4Монтаж кабеля до самого светильника.

В итоге в одной распаечной коробке у вас окажется сразу 12 жил. Запутаться в них очень легко, поэтому никогда не ленитесь подписывать провода.

Соединение начинайте с нулевых и жил заземления. Их перепутать трудно.

Далее разбиваете по своим группам (по 2 провода) оставшиеся жилы, и соединяете их между собой.

В конце концов у вас должна получиться следующая схема или цепочка:

  • фаза пришла в распредкоробку
  • ушла с нее на проходной выключатель+вернулась обратно
  • ушла на проходной димммер
  • вернулась обратно и поступила на светильник через Lсвет

При этом питание диммера и выключателя связаны между собой через проводники L1 и L2. За счет чего, люстра будет управляться из двух мест.

Проверяете правильность собранной схемы и производите подключение самого диммера.

Жилы от проходного выключателя L1 и L2 заводите в клеммы 1 и 2 (или в зажимы со стрелочками). На корпусе ищите значок объединяющий их.

На зажим «диммируемая нагрузка» подключаете фазу Lсвет, уходящую на светильник.

Фиксируете светорегулятор в монтажной коробке и ставите накладную рамку. Осталось подключить проходной выключатель.

Ищите на нем общую клемму и подаете на нее фазу, приходящую с распредкоробки.

Два оставшихся конца L1 и L2 подсоединяете в любой последовательности.

После проверки работоспособности схемы, монтируете переключатель в стену и производите отделочные работы.

Если вдруг свет не загорелся, не забывайте, что подобные механизмы имеют встроенные предохранители. Зачастую даже два (один запасной).

Проверьте мультиметром их целостность и при необходимости замените.

Кстати, вместо второго проходного выключателя, никто не запрещает вам использовать второй диммер. Схема соединения такой сборки:

Удовольствие конечно не дешевое, но иногда себя оправдывает.



Подключение светорегулятора с выключателем

Кроме обычной схемы подключения, могут использоваться и другие варианты. Одной из таких схем является подключение светорегулятора с выключателем. В данном случае выключатель устанавливается перед диммером в разрыв фазы и при необходимости осуществляет управление подачей электрического тока.

Далее, от выключателя питание подается на диммер, а затем уже на лампу накаливания. Таким образом, с помощью светорегулятора устанавливается необходимый уровень яркости, а за включение и выключение цепи отвечает выключатель.

Данная схема очень хорошо зарекомендовала себя в спальных помещениях. Сам выключатель устанавливается возле двери, а диммер – около кровати. Это позволяет управлять светом не вставая с кровати. Выходя из комнаты свет выключается, а по возвращении включается с теми же параметрами, что были установлены светорегулятором.

Схема подключения и управления диммером из любой точки

Если хотите что-то подешевле, обратите внимание на диммеры с тремя контактами. Они также могут работать наподобие проходных, но не требуют наличия специальных выключателей. Например отдельные модели у Legrand или Schneider.

Третий контакт у них служит для подключения нефиксированных кнопок, наподобие звонка. Нажали один раз — дали команду на включение диммера. Удержали подольше — началось диммирование.

Электрическая схема подключения здесь выглядит следующим образом.

3

Подключение светодиодной ленты

Через специальные диммеры можно подключать не только лампочки освещения, но и светодиодную ленту или низковольтные Led светильники.

При подключении диммируемых светодиодных ламп с выносным питанием, имейте в виду, что диммер ставится перед драйвером, а не после него.

А вот на Led лентах, в схеме подключения он идет после блока питания на 12-36В.

Что означают L1 L2 и COM?

Однонаправленный переключатель плоскости имеет две клеммы L1, клемма, к которой подключается нейтральный кабель — синий кабель (традиционный черный, до замены).COM или Common — это клемма, к которой подключен кабель с активной жилой — это коричневый кабель (красная эра).

Как работает двухклавишный выключатель света?

Если у вас есть диммер, они описываются точно так же; диммерный переключатель на 1 группу будет иметь один диммер на пластине, а переключатель диммера на 2 группы будет иметь 2 диммера и так далее. Переключатель на 1 группу будет управлять одной цепью освещения, а с помощью переключателя на 2 группы вы можете управлять двумя цепями освещения и так далее.

Что такое розетка на 2 группы?

(232 товаров) Две розетки, также известные как двойные розетки, необходимы в каждом доме, офисе и на рабочем месте, поскольку они предлагают две розетки, а некоторые розетки 2g предлагают больше розеток для зарядки ваших портативных устройств.

В чем разница между односторонним и двухпозиционным переключателем?

1 способ — это выключатель, который означает, что есть только одно место, где вы можете включить или выключить свет. Это наиболее распространенный вид выключателя, который можно найти в большинстве домов. Большинство двухпозиционных переключателей также можно использовать как односторонние переключатели включения / выключения. 2-ходовой означает, что есть другой переключатель, управляющий тем же светом.

Что такое 2-местный 3-ходовой переключатель?

Чаще всего максимальное количество переключателей на пластине в домашних условиях — 3.Один выключатель группы управляет одним светом. Наличие двух или трех групповых переключателей означает, что в комнате есть два или три типа света.

Как превратить двойной переключатель в одинарный?

Чтобы заменить два переключателя одним, просто удалите один переключатель из цепи «питания» и подключите оба выходных провода (один красный, другой черный на фотографии) к одному и тому же переключателю. Осторожно: некоторые переключатели являются «трехпозиционными», поэтому, хотя может показаться, что у них есть отдельные клеммы, на самом деле это не так.

Могу ли я использовать двухполюсный переключатель как однополюсный?

Существует два разных типа переключателей: однополюсный и двухполюсный. Двухполюсный переключатель может использоваться для управления освещением и вентилятором или двумя лампами в отдельных цепях. Двухполюсный переключатель легко подключить к однополюсному переключателю, потому что вместо обоих используется только одна сторона.

Можно ли использовать двухпозиционный переключатель в односторонней цепи?

Это связано с тем, что двухпозиционные переключатели также могут использоваться в односторонних цепях.Производители не делают декоративные односторонние переключатели. Двухстороннее переключение означает, что вы можете переключать один и тот же светильник с помощью двух переключателей, расположенных в разных сторонах комнаты. Двухсторонние переключатели имеют клемму COM, а также клеммы L1 и L2.

Что такое COM L1 L2 в проводке?

Провода входящей цепи, обеспечивающие питание, называются линейными проводами. L1 (линия 1) — красный провод, а L2 (линия 2) — черный провод. Вместе они показывают напряжение двигателя. Наличие как L1, так и L2 указывает на то, что напряжение двигателя может составлять 240 вольт.

Какого цвета провод COM?

Красный и Черный подключаются к переключателям, если белый используется для нейтрали. Белый часто называют обычным, но цветные провода также используются в качестве горячих проводов.

Что означает COM в электрическом смысле?

COM — это обычное соединение для релейных или транзисторных выходов; по существу, когда выход активирован, ПЛК активирует реле или транзистор, эффективно соединяя NO (нормально открытый) контакт с COM (общим) контактом.Некоторые ПЛК имеют контакты form-C, которые будут иметь контакты NO, COM и NC (нормально замкнутые).

Крышка переключателя диммера / ДВУСТОРОННИЙ / Механизм и рычаг / Сталь / Городское индустриальное освещение / Стимпанк-освещение / Садовый светильник для шланга / Промышленный шик

Платежи

Я принимаю PayPal, подарочные карты Etsy, кредитные карты и дебетовые карты. НУЖНА ПОМОЩЬ С ПРОВЕРКОЙ? Нажмите на эту ссылку, чтобы получить простые инструкции по оплате покупки Etsy:
http: // www.etsy.com/help_guide_checkout.php

Доставка из США

Мой выключатель освещает доставку через USPS в почтовый ящик с фиксированной ставкой. Я прошу вас выделить 5-7 дней на изготовление и обработку (но обычно я отправляю в течение 3). Я всегда включаю номер для отслеживания при отправке.

Если вы считаете, что вам пришлось переплатить за доставку, дайте мне знать. Иногда доставка рассчитывается неправильно.

При международной доставке имейте в виду, что покупатель несет полную ответственность за уплату всех налогов НДС, пошлин и / или таможенных сборов.Я не могу узнать, сколько страна взимает за это, и я не несу ответственности как продавец. Если у вас есть вопросы по этому поводу, обратитесь в почтовую службу вашей страны.

Обмен и возврат

Я с радостью принимаю возврат и обмен

Просто свяжитесь со мной в течение: 14 дней с момента доставки

Отправьте мне товары в течение: 30 дней с момента доставки

Я не принимаю отмены

Но, пожалуйста, свяжитесь со мной, если у вас возникнут проблемы с вашим заказом.

Следующие предметы не подлежат возврату или обмену

Из-за характера этих предметов, если они не будут доставлены поврежденными или дефектными, я не могу принять возврат для:

  • Индивидуальный или индивидуальный заказ
  • Скоропортящиеся продукты (например, продукты питания или цветы)
  • Цифровые загрузки
  • Интимные предметы (по соображениям здоровья / гигиены)
Детали возврата и обмена

Я принимаю возврат и / или обмен подарков и по уважительным причинам.Я всегда делаю все возможное, чтобы все исправить, поэтому, пожалуйста, отправьте мне сообщение, чтобы обсудить некоторые возможные варианты. Индивидуальные заказы не подлежат возврату.

Дополнительный

Напишите мне, если вам нужен индивидуальный заказ.

Конфиденциальность

Я не использую и не передаю вашу информацию, за исключением следующих случаев:

* по мере необходимости для предоставления моих услуг, например, когда я использую вашу информацию для выполнения вашего заказа, разрешения споров или поддержки клиентов;
* при необходимости выполнить юридическое обязательство или постановление суда или в связи с судебным иском, например, для сохранения информации о ваших покупках, если это требуется по налоговому законодательству; и
, если это необходимо для моих законных интересов, если эти законные интересы не перекрываются вашими правами или интересами, такими как 1) предоставление и улучшение моих услуг.Я использую вашу информацию для предоставления запрошенных вами услуг и в моих законных интересах для улучшения моих услуг; и 2) соблюдение Политики и условий использования продавца Etsy. Я использую вашу информацию по мере необходимости, чтобы выполнять свои обязательства в соответствии с Политикой и Условиями использования Etsy для продавца.

Часто задаваемые вопросы

Инструкция по уходу

Выключатели освещения следует смазывать маслом (я предпочитаю использовать WD40) не реже одного раза в год, чтобы предотвратить ржавчину.

Размеры

Мои переключатели света с рычагами работают ТОЛЬКО с тумблерами (такими, которые вы щелкаете пальцем вверх и вниз). Легко заменить диммер или другой тип переключателя света на тумблер.

Это безопасно?

Любой правильно установленный и работающий выключатель света имеет защитное заземление. Вблизи исправно работающего переключателя не должно быть опасного напряжения. Сам тумблер пластиковый, он же изолятор.Однако всякий раз, когда вы работаете с электричеством, всегда рекомендуется отключить прерыватель и дважды проверить провода, чтобы убедиться, что изоляция на вашей проводке не повреждена, а заземление подключено к переключателю. Если медный провод оголился или если изоляция порезана, вы можете получить электрический ток из-за неисправной проводки.

Перед установкой убедитесь, что ваши текущие переключатели света работают правильно, что ваш переключатель заземлен и что нет ослабленных проводных соединений.

.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
