Как сделать диммер на 220 и 12 В: схемы, видео, инструкция

Очень часто возникает потребность в регулировании яркости лампы в пределах определенной величины, это как правило, от 20% до 100%. Выставлять яркость меньше не имеет смысла, поскольку большинство ламп просто не работают в таком режиме или дают мизерное количество света, которого хватит только на свечение лампы, но при этом ничего освещать она не будет. Можно пойти в магазин и купить готовый прибор, но сейчас цены на данные устройства очень завышены и не соответствуют получаемому изделию. Так как мы с вами мастера на все руки, то будем делать данные девайсы самостоятельно. Сегодня рассмотрим несколько схем, благодаря которым вам станет понятно, как сделать диммер на 12 В и 220 В своими руками.

На симисторе

Для начало рассмотрим схему светорегулятора, работающего от сети 220 Вольт. Данный тип устройств работает по принципу фазового смещения открывания силового ключа. Сердцем диммера является RC цепочка.

Узел формирования управляющего импульса, в качестве которого выступает симметричный динистор. И собственно, сам силовой ключ, управляющий нагрузкой — симистор.

Рассмотрим работу схемы. Резисторы R1 и R2 образуют делитель напряжения. Так как R1 является переменным, то с его помощью меняется напряжение в цепочке R2C1. Динистор DB3 включен в точку между ними и при достижении напряжения порога его открывания на конденсаторе C1 он срабатывает и подает импульс на силовой ключ — симистор VS1. Он открывается и пропускает через себя ток, тем самым на выходе мы получаем напряжение. От положения регулятора зависит, какая часть волны пойдет на лампу. Чем быстрее заряжается конденсатор, тем быстрее открывается ключ, и большая часть волны и мощности пойдет на нагрузку. Таким образом, схема буквально отрезает часть синусоиды. Ниже представлен график работы устройства.

Значение (t*) — это время, за которое конденсатор заряжается до порога открывания силового элемента. Эта схема диммера проста и легко повторяется на практике. Лучше всего она работает на лампах накаливания, из-за того что спираль в лампе имеет инертность, а вот со светодиодными и иными лампами могут возникнуть проблемы, поэтому необходимо перед окончательной установкой проверить работоспособность схемы конкретно на ваших потребителях. Рекомендуем просмотреть предоставленное ниже видео, в котором наглядно показывается, как сделать светорегулятор на симисторе:

Симисторный регулятор мощности на 1000 Вт

На тиристорах

Вы можете не покупать симистор, а сделать простой светорегулятор на тиристорах, которые можно легко достать из старой неработающей аппаратуры и плат, по типу телевизоров, магнитофонов и т.д. Схема немного отличается от предыдущей, тем что для каждой полуволны стоит свой тиристор, и тем самым свой динистор для каждого ключа.

Кратко опишем процесс регулирования. Во время положительной полуволны емкость C1 заряжается через цепочку R5, R4, R3.

При достижении порога открывания динистора V3, ток через него попадает на управляющий электрод тиристора V1. Ключ открывается, пропуская положительную полуволну через себя. При отрицательной фазе тиристор запирается, а процесс повторяется для другого ключа V2 и конденсатора С2, который заряжается через цепочку R1, R2, R5.

Фазные регуляторы — димеры можно использовать не только для регулировки яркости ламп накаливания, а также для регулирования скорости вращения вентилятора вытяжки, можно сделать приставку для паяльника и регулировать таким образом температуру его жала для улучшения качества пайки.

Видео инструкция по сборке:

Сборка тиристорного диммера

Важно! Данный способ регулирования не подходит для работы с люминесцентными, экономными компактными и светодиодными лампами из-за особенностей их работы.

Конденсаторный светорегулятор

На ряду с плавными регуляторами в быту получили распространение конденсаторные диммеры. Работа данного девайса основана на зависимости передачи переменного тока от величины емкости. Чем больше емкость конденсатора, тем больший ток он пропускает через себя. Таким образом, с помощью конденсатора можно уменьшить мощность, подаваемую на лампу, однако этот способ не позволяет производить регулировку плавно. Данный вид самодельного диммера может быть довольно компактным, все зависит от требуемых параметров яркости, а следовательно, от емкости конденсатора, которая связана с его размерами.

Как видно из схемы, есть три положения: 100% мощности, через гасящий конденсатор (уменьшение мощности) и выключено. В устройстве используется неполярный бумажный конденсатор, который можно раздобыть в старой технике. О том, как правильно выпаивать радиодетали из плат мы рассказали в соответствующей статье!

Ниже приведена таблица, связывающая емкость и напряжение на лампе.

На основе этой схемы можно самому собрать простой ночник и с помощью тумблера или переключателя управлять яркостью светильника.

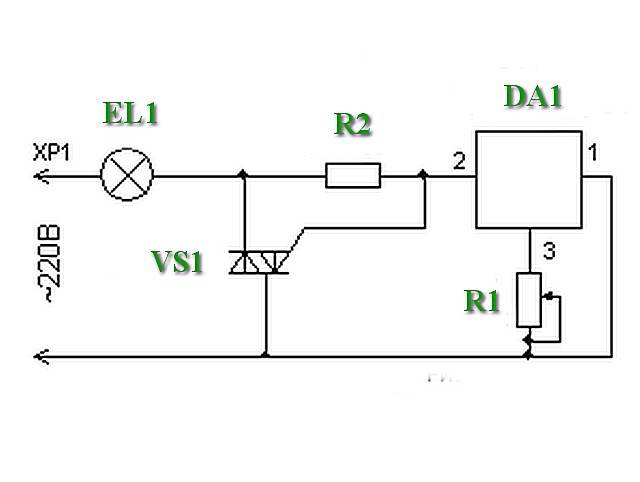

На микросхеме

Для регулирования мощностью, подаваемой на нагрузку в цепях постоянного тока 12 Вольт, часто используют интегральные стабилизаторы — КРЕНки. Применение микросхемы упрощает разработку и монтаж устройств за счет малого числа радиодеталей. Такой самодельный диммер прост в настройке и обладает некоторыми функциями защиты.

С помощью переменного резистора R2 создается опорное напряжение на управляющем электроде микросхемы. В зависимости от выставленного параметра регулируется значение на выходе от максимума в 12 В до минимума в десятые доли Вольта. Недостаток данных регуляторов в малом КПД и максимально возможной мощности подключаемой нагрузки, в следствие этого, есть необходимость установки дополнительного радиатора для хорошего охлаждения КРЕН, поскольку часть энергии выделяется на нем в виде тепла. Однако, это идеальный вариант для маломощных схем постоянного тока и низкого напряжения, за счет своей простоты и универсальности.

Данный регулятор освещения был повторен мной и отлично справлялся со светодиодной лентой 12 Вольт, длиною три метра и давал возможность регулировать яркость светодиодов от ноля до максимума.

Отличный вариант — диммер на интегральном таймере 555, который управляет силовым ключом КТ819Г, короткими ШИМ импульсами. Установив высокую частоту работы схемы, можно избавиться от мерцания, которое часто возникает из-за дешевых покупных диммеров и вызывает быструю усталость и раздражение глаз у человека.

В таком режиме транзистор пребывает в двух состояниях: полностью открыт или полностью закрыт. Падение напряжения на нем минимальны, что позволяет подключать более мощную нагрузку и использовать схему с малым радиатором, что по сравнению с предыдущей схемой с регулятором на КРЕН, выгодно отличается по габаритам и экономичности.

Напоследок рекомендуем просмотреть еще один мастер-класс, в котором показано, как можно сделать регулятор освещения для светодиодов:

Изготовление регулятора света на 12 Вольт

Вот собственно и все идеи сборки простого светорегулятора в домашних условиях. Теперь вы знаете, как сделать диммер своими руками на 220 и 12В.

Будет интересно прочитать:

Схема подключения диммера: виды и особенности монтажа

Что такое диммер и как он работает?

В последнее время на полках магазинов появилось новое устройство, которое по внешнему виду напоминает обычный выключатель, но стоит в разы дороже. Данное слово техники называется диммер и предназначается для регулирования яркости света в помещении.
По сравнению с обычным включателем, диммер имеет больше функций. Если старый и знакомый нам прибор только включает и выключает свет, то новинка позволяет полноценно заменить эти функции и дополнительно регулировать яркость. Пользователь может самостоятельно установить уровень интенсивности освещения и менять его при необходимости.
Принцип работы устройства прост. При помощи специального регулятора меняется мощность, потребляемая энергоносителями. При уменьшении уровня интенсивности освещения прямопропорционально снижается и мощность, что потребляют лампы.

И наоборот – установка большей мощности электрического потока увеличивает производство света. Соответственно, в зависимости от поставленного показателя и устанавливается яркость ламп.
Влияет ли постоянное изменение мощности на срок годности ламп? Этот вопрос актуальный для многих. Использование диммера вместо выключателя никаким негативным образом не сказывается на электрических приборах. То есть, от изменений яркости лампы не станут служить меньше. А может даже и наоборот увеличивают срок службы. Ведь, если помните, лампочка накаливания чаще всего перегорает при включении или выключении освещения. То есть напряжение скачком подается на лампочку. С помощью диммера напряжение плавно подается на осветительные приборы, что должно увеличить срок службы ламп.
Кроме того, устройство имеет и свои плюсы. Наибольшее достоинство – снижение уровня потребления электроэнергии. При постоянном регулировании освещения можно значительно уменьшить количество Вт, а значит – снизить коммунальные платежи.

Виды диммеров: особенности технологий

Все диммеры, предоставленные сегодня на рынке можно поделить на несколько групп:

Первая группа включает в себя приборы, основной механизм которых состоит из цилиндра, что движется по своей оси. Поворачивая составной элемент по часовой стрелке яркость света увеличивается, при обратном повороте – уменьшается. По своему использованию и подключению такой диммер считается наиболее простым.
Второй вид – сенсорные. Они позволяют устанавливать освещение при помощи специального экрана, реагирующего на тепло, движение и т. д. Аппарат считается наиболее современным, поскольку дает возможность пользователю установить нужные параметры при минимальном вмешательстве.
Кнопочные диммеры наиболее простые по своей технологии. Это двухкнопочный прибор, где одна из клавиш отвечает за увеличение мощности электролампы, а вторая – за ее уменьшение. При этом, кнопки могут быть, как сенсорными, так и обычными. Прибор зачастую устанавливается как проходной в общей схеме.

Регулируемые выключатели света: возможности в управлении

Установка диммера зависит напрямую от его вида. При выборе поворотного устройства прибор подключается вместо обычного выключателя. Соответственно, все включения и выключения света проводятся только при помощи диммера.
Сенсорные и кнопочные виды имеют больше возможностей. Дело в том, что устройства можно установить сразу на нескольких точках. При этом, каждая из них будет иметь те же функциональные возможности, но управление общим светом проходит уже с нескольких удобных пользователю позиций.
Диммер можно установить и параллельно с выключателем. Больше вариант подходит для сенсорных приборов. Хотя он используется довольно редко, но подходит большим помещениям, где в силу площади лучше иметь несколько мест управления освещением.

Как подключить регулятор света к сети?

Наиболее важным аспектом становится непосредственно сам монтаж диммера. Стоит сразу отметить, что схема подключения диммера не имеет ничего сложного. Прибор монтируется точно так же, как и обычный выключатель. То есть, нужно создать разрыв цепи питания. В него подключается непосредственно сам диммер.
Разница в виде самого прибора ощущается в установке вывода из цепи. Если говорить о поворотной конструкции, то их будет всего лишь два. Точно такую же схему будет иметь и двухклавишный прибор. Важно при выборе места разрыва цепи соблюдать полярность, но, как подтверждают электрики, даже нарушение в такой области не повлияет на работоспособность регулятора освещения.
Если хотите заменить обычный выключатель на диммер, то дополнительного разрыва в цепи делать не нужно. Просто вместо включателя монтируется устройство регулирования яркости. Предложенный вариант подключения является наиболее простым.
Схема установки сразу нескольких приборов будет более сложной. Помимо двух и более разрывов в цепи создается еще и перемычка между самими диммерами для проходной системы. Способ подходит для больших помещений. К примеру, рекомендуется схема двойного монтажа для коридоров, гостиной, общественных мест и т.д.
Проходной выключатель тоже применяется в схемах. Он рекомендуется в тех случаях, когда идет монтаж нескольких регуляторов света. Проходной механизм устанавливается в части цепи от фазы и до самого диммера.

Диммер и светодиоды – несовместимые вещи

Если принимается решение об установке регулятора яркости, то стоит учитывать некоторые моменты, что могут помешать механизму работать. Дело в том, что прибор рассчитывается на ограниченную нагрузку электроэнергией. Соответственно, схема подключения должна включать в себя только:

  • лампочки накаливания;
  • галогенные лампы.

Энергосберегающие осветители, что стали так популярны в последнее время рассчитаны на другую мощность. Поэтому, если включить в схему диммер вместо обычного выключателя, то пользователь рискует остаться без освещения вообще. Работа в паре этих устройств – несовместима и приводит систему к выходу из строя.
Но, из ситуации есть выход. Есть в продаже специальные светодиодные лампы, которые регулируются диммером. Они дороже простых светодиодных ламп, но они есть. А для галогенных ламп в продаже есть специальные регуляторы света. Они рассчитаны именно на соответственные приборы, что убирает риск падения системы. Поэтому, перед тем, как покупать устройство в магазине – проконсультируйтесь с продавцом о том, для каких схем рассчитан каждый вид. В дальнейшем это позволит избежать проблем с неисправностями системы электроснабжения.

Как установить диммер?

Если схема монтажа понятна, то открытым остается вопрос о непосредственно самой замене выключателя на технологию нового поколения. По самой системе работы процесс ничем не отличается от установки включателя. Это хорошо видно на видеоролике:


Лучше всего использовать уже готовую встроенную монтажную коробку  от старого  выключателя света. В ней размещены два провода, что устанавливают разрыв в цепи. Один идет непосредственно к средству освещения, а второй выходит из фазы.
Используя необходимо установить новую монтажную коробку нужно придерживаться следующей последовательности:

  • отключить пробки или автомат, сделать это нужно не для отдельной комнаты, а для всей квартиры или помещения, в котором происходит замена приборов;
  • коронкой просверлить отверстие в стене, которое по размерам вмещает монтажную коробку, ее и установите в полученное отверстие;
  • заведите провода в монтажную коробку;
  • подсоедините каждую жилу к определенной клемме диммера;
  • корпус диммера закрепить в монтажной коробке;
  • боковые винты крепления диммера закрутите для того, чтобы лапки прижима смогли равномерно и устойчиво распределится по корпусу монтажной коробки;
  • установить декоративный внешний элемент, закрутить все составные элементы;
  • возобновить поток электроэнергии. Если освещение появилось, значит все сделано правильно.

Проходной, сенсорный и другие виды диммеров устанавливаются по такой же технологии. Главное – соблюдать последовательность шагов и подключение устройства к общей схеме не составит никакого труда.

Сделаю сам или вызову мастера?

Можно ли самостоятельно вмонтировать регулятор яркости света? Если вы имеете малейшее представление о том, как установить розетку или выключатель – смело беритесь и за диммер.
По уровню сложности схема монтажа ничем не отличается.
Но, если есть сомнения в собственных силах, то лучше отдать предпочтение специалистам-электрикам. Они сделают все максимально быстро и без риска. Найти профессионала проще всего в сети Интернет. Множество компаний предлагают соответственные услуги и помогут в удобный клиенту момент.

Как подключить диммер. Схемы | Электрик



Схема подключения диммера до невозможности простая — легче не придумаешь. Он включается аналогично, как и обыденный выключатель — в разрыв цепи кормления нагрузки, другими словами лампы. По установочным габаритам и креплению диммер схож выключателю. Потому установить его возможно аналогично, как выключатель — в монтажную коробку, и установка диммера не выделяется от установки обычного выключателя.

Единственное условие, которое предъявляет изготовитель — соблюдать подключение контактных выводов к нагрузке и фазе.

Все обилие диммеров, которые возможно повстречать в реализации, делится на 2 главные категории – поворотные и кнопочные. Поворотные диммеры имеют поворотную ручку, при помощи которой возможно наращивать либо убавлять яркость освещения. Кнопочные электрические диммеры выделяются тем, что они управляются при помощи сенсорных клавиш.

Диммер по габаритным объемам абсолютно не различается от обычного выключателя и аналогично устанавливается в монтажную коробку.
Закрепляется диммер в монтажной коробке также при помощи особых лапок. Как и выключатель, он подключается в разрыв осветительной цепи. Но при его включении нужно соблюдать полярность.

Обычный диммер с двома клемами. Очень просто можно подключить на место старого выключателя.

Стандартная схема подключения обычного диммера

Диммер в паре с обычным выключателем

Диммер в паре с проходным выключателем

Подключение двух диммеров по схеме проходных выключателей

Кроме регулирования яркости горения ламп, диммер разрешает экономить электричество, а также увеличивает срок эксплуатации ламп накаливания и галогенных ламп.
Следует также помнить что большинство обычных диммеров не имеют способности регулировать люминесцентные или светодиодные энергосберегающие лампочки. Более того обычный диммер еще и серьезно сократит срок службы лампочки экономки. Для экономок существует целый класс специальных диммеров с соответствующими обозначениями и большей ценой.

Подключение через электронный трансформатор на галогенку

12 вольтовый диммер для светодиодной LED ленты

Двенадцати вольтовые диммеры, как правило (зачастую) комплектуются пультом управления и могут управляются дистанционно по радиоканалу или же поИК-каналу. Есть варианты где дистанционное управление совмещено с аналоговым (при помощи ручки регулятора).

Помимо управления и регулировки ламп освещения, с помощью диммера можно регулировать яркость прожектора, силу нагрева небольших приборов обогрева, а также управлять скоростью работы электродвигателей, например в системах вентиляции или охлаждения.

Подключение диммера к управляемому мотору, например вытяжке в санузле или кухне

схемы и виды, что такое светодиодные и какой диммер выбрать

Термин «диммирование» произошел от английского слова «dimming», буквально означающий «затемнение». К такому процессу управления интенсивностью освещения при помощи специальных приборов люди прибегали еще в XIX в. Сегодня следует знать, где они нашли свое применение.

Назначение

Диммер — это электронное устройство, позволяющее регулировать мощность, которая поступает к нагрузке. Поскольку не все прекрасно разбираются в явлениях, связанных с физикой, многое может показаться неясным. Дело в том, что мощность определяется силой тока. Уменьшение хотя бы одной составляющей в цепи повлечет за собой спад напряжения. По закону Ома, снизить мощность, то есть яркость, становится возможным при росте сопротивления осветительного прибора.
Это можно сделать посредством балластных резисторов, дросселей или конденсаторов, которые превращают избыточную энергию в тепло и обладают пониженным КПД. Диммер как раз тот прибор, который способен установить необходимую степень свечения лампочки. Через него подключают светодиодные светильники. Насколько исправно они будут функционировать, зависит от диммера, а также схем самой LED и регулятора. Подходящим вариантом считаются лампы, в которых возможна установка нужного уровня затемнения.

Виды диммеров

Встречаются следующие разновидности приборо с напряжением:

  • Переменным в 220В.
  • Постоянным на 12В.

Дрели также должны включать в себя регулятор. Чтобы изменять число оборотов, его размещают в кнопке и прибегают для установки:

  1. Степени освещенности.
  2. Температуры тена в разных нагревателях.
  3. Оборотов двигателя.

Классификация

Намереваясь приобрести выключатель с выбором яркости, прежде всего следует о них как можно больше узнать и возможно ли «затемнение». Чтобы решить, какой диммер подойдет в каждом конкретном случае, необходимо выяснить, по каким критериям они различаются.

По типу монтажа



Для установки снаружи лучше отдать предпочтение выключателю, крепящемуся к стене. При этом не придется прилагать усилие и сверлом делать углубление, а всего лишь разместить его сверху. Такое расположение будет оптимальным, если внешнее убранство помещения не играет существенной роли или имеется наружная проводка. При монтировании прибора внутри идеальным окажется каждый стиль комнаты.
Особая ситуация – инсталляция на DIN рейку. На первый взгляд такая позиция не выгодна, но регулятор снабжен пультом. Его совершенно невидно из-за нахождения в электрическом щитке.

По исполнению

Учитывая этот параметр, производят такие типы диммеров:

  • Поворотный – самый упрощенный как по оформлению, так и количеству выполняемых операций.
  • Поворотно-нажимной – по эстетическим показателям почти не отличается от предыдущего. Устроен так, что при нажатии интенсивность свечения такое же, какое наблюдалось при включении в прошлый раз.
  • Кнопочный – для светодиодов выполнен с учетом современных технологий, поэтому превосходно подходит для самой модной планировки квартиры или частного дома.
  • Сенсорный – представлен разнообразными моделями, от мерцающих кружочков до гладких однотонных панелей для изменения напряжения в подсветках со светодиодами.

По способу регулировки

Устройства отличаются не только по дизайну, но и принципу действия. В наибольшей степени это относится к тем, которые поддерживают переменный ток. Широкое распространение получили более доступные, требующие меньше расходов. Из-за наличия отсечки по переднему фронту схема подключения диммера очень проста. На графике можно внимательно ее рассмотреть.

Именно по причине характера включения полуволны в электропроводке возникают помехи, отрицательно сказывающиеся на изображении в телевизорах и прочей технике. Воздействует определенное напряжение, которое уменьшается при перемещении синусоиды через ноль. Leading edge диммер подходит для ламп, предназначенных для такого типа. Они получили другое название — «диммируемые», о чем указано на упаковке.



Другой тип регулятора освещенности, с отсечкой по заднему фронту, показал себя с положительной стороны. С ним управлять свечением намного проще. Устроен так, что подходит к осветительным приборам, в которых невозможно отрегулировать яркость. Упущение производителей состоит лишь в том, что это можно сделать не с «нуля», а в каком-то диапазоне. Наилучшее решение – применять falling edge диммер для подсветок с диодами.

В первую очередь выделяются светильники, позволяющие регулировать подачу света. В конструкции уже присутствуют дополнительные регуляторы. Выбрать нужный уровень можно посредством кнопок на корпусе или пульта.





Светодиодные диммеры и схемы подключения

Прибор для напряжения в 220В разработан по типу, когда тиристор открывается импульсом тока с регулируемой фазой. Оно подается, когда это необходимо. На графиках показано подключение светодиодного диммера, работающего по данному принципу. Штриховка серым цветом обозначает объем мощности, подаваемой на светильник или какой-либо другой вид освещения. Красная показывает значение на входе, передаваемое нерегулируемым выключателем.

Подключение диммера

Монтируют в зазор провода, который следует к источнику искусственного освещения — галогенной, люминесцентной, газоразрядной или лампе накаливания. Также, это могут быть двигатель или электронагреватель в виде металлической трубки. Схемы подсоединения светодиодных диммеров дают представление: конденсатор С1 заряжается через цепь R1 и потенциометр R2. Исходя из того, как он расположен, конденсатор получает заряд до значения VD1. В данном случае применяли динистор DB3, равный близко к 30В. Через него поступает импульс открытия симистора.
С повышением сопротивления увеличивается время зарядки конденсатора. Это влечет за собой более позднее открытие цепи динистор-симистор. Поскольку основная часть синусоиды будет срезана, понизится напряжение. Действует обратный принцип — чем меньше сопротивление, тем большее значение тока на выходе регулятора. В интернете можно ознакомиться со схемами, имеющими различные доработки, и монтажом.

Различная освещенность LED

Когда в быту существовали только лампы накаливания, их яркость мог регулировать обычный диммер. Мощность сменивших их энергосберегающих люминесцентных лампочек установить было невозможно. Исключение составляли только ЭПРА, предназначенные для трубчатых люминесцентных ламп. Из-за стоимости их использовали нечасто.

На сегодняшний день на смену позволяющим экономить лампочкам пришли те, которые оснащены светодиодами. Хотя в них довольно сложное излучение квантов света, регулировать их легче, чем газоразрядные типы освещения.

Что такое диммируемые лампы со светодиодной подсветкой?

Особенность в том, что по желанию их можно сделать яркими или более тусклыми, прибегнув к диммеру. Для этого имеется функция выбора освещенности. Такие лампы работают по вышеприведенным схемам.
Сетевой диммер устанавливает нужное напряжение. При всех цифрах, указанных предприятием изготовителем, схема лампы будет стараться поддерживать заданный ток. Он влияет на яркость. Обычные светодиодные светильники не подлежат регулировке – они постоянно мигают или просто сгорают при малых цифрах. В простейшие, недорогие лампочки внедрен гасящий конденсатор, из-за чего они незначительно регулируются.

Лампы на 220 Вольт

Увеличить или уменьшить яркость не просто по причине размещения схемы стабилизации тока на специализированном драйвере. Он служит для того, чтобы обеспечить ровный и постоянный свет от диодов, какими бы не были показатели напряжения в сети питания. Повысить тусклость диодных ламп довольно проблематично.

Чтобы не ошибиться с выбором Led светильника, нужно прочитать, что о нем сказано, и обратить внимание на приведенные символы. На них часто указывают: «для диммера» или «регулируемая». Может быть просто рисунок.



Изменение яркости светодиодных ламп, работающих от постоянного тока

Не лишним будет понять, как функционирует led диммер для светодиодной ленты мощностью 12В. Для цепей постоянного тока он действует несколько иначе. Дозирующим элементом выступает биполярный или полевой транзистор, а дозатором — генератор импульсов с изменяемым коэффициентом заполнения. Такой метод управления получил название широтно-импульсной модуляции. На графике можно наглядно убедиться, как меняется среднее напряжение.

Здесь Vcc – на входе диммера постоянного тока, а Vсреднее – на выходе. Сила тока на выходе возрастает по мере того, как увеличивается длительность импульса и становится короче длина паузы.









ШИМ-регулятор яркости led ламп на NE555 предназначен для диммирования светодиодов. NE555 выступает в роли таймера, подключенного в режиме генератора импульсов. Частоту и время устанавливает RC цепь, состоящая из R2, потенциометра R1 и конденсатора C5. Принцип действия схож с предыдущей схемой.

Изначально изображены симметричные импульсы, где длина и паузы совпадают. Но потенциометр и цепь из диодов VD1 и VD2 заряжают и перезаряжают емкость через разные пары контактов потенциометра. Таким образом, образуются ШИМ регулируемые импульсы с постоянной частотой, но изменяемым коэффициентом заполнения.

При намерении использовать устройство в машине или для «затемнения» светодиодной ленты, можно отказаться от дополнительных 9В на базе 7809 линейного стабилизатора и выполнять зарядку в первую точку после него на схеме. При желании можно самим собрать диммер для светодиодов, как показано на фотографии.

Подбор диммера для ламп со светодиодами

Чтобы обеспечить правильное подключение, потребуется точно уяснить, какие LED лампочки придется приобретать. При покупке мощностью в 220В лучше воспользоваться фазоимпульсными приборами с отсечкой по заднему фронту.

Для ламп постоянного тока всего в 12В, используемых в точечных, настольных светильниках или для автомобилей, вполне сгодится любой ШИМ регулятор или диммер для светодиодных лент. Они действуют по современному принципу широтно-импульсной модуляции, а не линейного регулирования.

Чтобы выгодным образом решить проблему с освещением, лучше купить специальные светодиодные лампочки, которые регулируются безо всякого труда. Интернет-магазин rozetki.su предлагает выбрать среди зарекомендовавших себя электротоваров, потому что важно помнить, что залогом успешности считается правильный выбор диммера и осветительных ламп с диодами.

Диммер: схема, подключение, отзывы. Диммер

Люди используют помещения для различных целей, и эти функции требуют разной освещенности. Регулировать ее удобно диммером — электронным устройством, позволяющим изменять уровень освещенности от «почти темно» до полной видимости простым поворотом ручки или скольжением рычага.

Зачем нужны диммеры?

Освещенность помещений в доме очень важна. Уровень ее в каждой комнате диктует то, что вы можете и не можете сделать, и это имеет огромное влияние на ваши ощущения. Так, например, вы не сможете читать под одной зажженной свечой, а вот романтический ужин на двоих покажется не таким приятным под 1,5-киловаттной галогеновой лампой.

Современные диммеры, например диммер Legrand, позволяют плавно регулировать освещенность светильников с лампами различных типов.

Резисторные светорегуляторы

Поначалу для регулировки уровня света применялось довольно простое решение — переменный резистор, включенный как диммер. Что это давало? Обычный проволочный резистор представляет собой тонкий проводник, создающий определенное (в соответствии с номиналом) сопротивление движению электрических зарядов. В конструкцию переменного резистора, кроме резистивного материала и двух неподвижных контактов, добавился еще и подвижный контакт со своим выводом. К электроцепи такой элемент подключается подвижным и одним из неподвижных контактов.

В этой конструкции варьируется общее сопротивление резистора путем регулирования расстояния, которое заряд должен пройти через резистивный материал, а попросту говоря — длины проволоки от неподвижного до подвижного контакта. Если подвижный контакт находится вблизи неподвижного (подключенного к цепи), то сопротивление резистора минимально. Если он смещен до второго неподвижного контакта, заряд должен пройти через весь резистивный материал.

Когда заряд перемещается под действием электрических сил через резистор, его энергия теряется в виде тепла. Если вы ставите резистор в последовательной цепи, то потери энергии в нем вызывают соответствующее падение напряжения на резисторе, уменьшая энергию, доступную для других нагрузок (лампочки, например). Снижение напряжения на лампочке понижает ее светоотдачу.

Проблемой в этом решении является то, что вы в конечном итоге тратите много энергии на нагревание резистора, который не осветит вам комнату, но обойдется в копеечку. Кроме энергетической неэффективности, резисторные светорегуляторы, как правило, громоздки и потенциально пожароопасны, так как переменный резистор выделяет значительное количество тепла. Современные устройства используют более эффективный подход.

Принцип работы

Итак, собственно диммер. Что это означает в смысле отличий от резистора? Вместо того чтобы отбирать энергию от лампочки в переменном сопротивлении, современные диммеры в каждом периоде изменения тока кратковременно перекрывают путь для его прохождения, чтобы уменьшить общее количество энергии, рассеиваемой во всей цепи. Получается, что ток в электрической лампочке выключается много раз в секунду.

Цикл переключения строится вокруг периода колебаний бытового переменного тока. Они имеют различную полярность напряжения — в холмистой синусоидальной токовой волне она колеблется от положительного максимума до отрицательного. Иначе говоря, движущийся заряд, который и составляет переменный ток, постоянно меняет направление своего движения. В России он проходит через один цикл изменения (движения зарядов в одну сторону, затем в другую) 50 раз в секунду.

«Разрыв» синусоиды тока в каждом ее полупериоде — вот что делает диммер. Что это значит? Он автоматически отключает цепь лампочки каждый раз, когда меняется направление тока, то есть когда в цепи нулевое напряжение. Это происходит дважды за цикл, или 100 раз в секунду. Подача тока в схему светильника включается снова, когда напряжение поднимается до определенного уровня.

Этот принцип — » включать по уровню» — задает положением своей ручки выключатель с диммером. Если она установлена на светлую обстановку, он включается очень быстро после отключения. Схема включена на большей части цикла, так что она поставляет в секунду больше энергии в лампочку. Если диммер устанавливается на более низкое освещение, он будет ждать после отключения дольше, пока в конце цикла вновь не включится.

Это основная концепция, но как на самом деле работает диммер? Схема его подключения, представленная в следующем разделе, ответит на этот вопрос.

Устройство электронного светорегулятора

Мы уже знаем, что он быстро прекращает свет в цепи, чтобы сократить энергию, подаваемую в светильник. И все же, конкретно сам диммер — что это такое? Центральным элементом его схемы является полупроводниковый коммутатор переменного тока, или симистор.

Симистор — это небольшой полупроводниковый прибор, похожий на диод или транзистор. Как и они, симистор состоит из разных слоев полупроводникового материала. Среди них материалы n-типа, который имеет много свободных электронов, и материалы р-типа, имеющий много «дырок», через которые свободные электроны могут пройти.

Симистор способен пропускать ток при разной полярности приложенного к нему напряжения, т. е. в обоих полупериодах переменного напряжения сети, но только если к третьему электроду — затвору — приложено некоторое управляющее напряжение. Вот так, собственно, и работает диммер. Схема ниже показывает, как он включается.

Напряжение на затвор симистора, которое необходимо для его открытия, подается с накопительного конденсатора, а время его заряда от начала полупериода питающего напряжения регулирует переменный резистор. Так что же происходит в этой схеме? В двух словах:

  • Симистор действует как переключатель напряжения питания.
  • Напряжение на затворе управляет моментами его включения.
  • Переменный резистор задает напряжение на затворе.
  • Дроссель служит для сглаживания формы тока в цепи питания лампы (см. след. раздел).
  • Помехоподавляющий конденсатор препятствует генерации схемой диммера радиопомех.

Подключение к сети

Следует отметить, что конструктивно все электрорадиоэлементы, показанные на схеме выше, смонтированы в корпусе светорегулятора, который имеет всего две клеммы для включения устройства в однофазную электрическую сеть. Поэтому с точки зрения технологии выполнения такого подключения диммер полностью аналогичен обычному двухполюсному выключателю. Кстати, некоторые их конструкции имеют такой встроенный выключатель, включенный на входе всей схемы, а клавиша его размещается рядом с ручкой регулировки. Поэтому, подключая диммер, как и в случае подключения обычного выключателя, выполните следующие шаги:

  1. Определите светильник или группу светильников для управления от светорегулятора.
  2. Просчитайте ток, потребляемый осветительными приборами при питании их без диммера.
  3. Подберите светорегулятор с максимальным длительным рабочим током не меньшим, чем полученный в п. 2.
  4. Установите диммер на подходящее место и подключите к сети, как и обычный двухполюсный выключатель. Помните при этом, что любой выключатель следует устанавливать в разрыв фазного провода, а не «нулевого», т. е. он должен стоять в цепи прохождения тока до светильника (группы), а не после него.

Реальные схемы светорегуляторов гораздо сложнее. Так, может иметь место дистанционный диммер с пультом ДУ, отключаемый (автоматически) по таймеру, подключаемый к комплексу «Умный дом», а также с акустическим либо голосовым видом управления. Однако вся эта «умная начинка» спрятана внутри прибора, и процесс подключения его к сети вовсе не усложняет.

Гудение ламп при наличии диммеров

По отзывам ряда пользователей, при подключении вместо выключателя дешевого диммера в цепь питания лампы накаливания слышится странное жужжание. Это происходит из-за колебаний в нити накала лампы, вызванных изменением формы тока, поступающего из симистора.

Как вам известно, ток, текущий по проводам, генерирует значительную силу магнитного поля, а колебания тока вызывают пульсирующее магнитное поле. Нить накала в лампочке является просто проволочной спиралью, которая, словно соленоид, намагничивается проходящим через нее током, и ее магнитное поле колеблется с частотой переменного тока.

Нормальный синусоидальный переменный ток колеблется постепенно, как и его магнитное поле. Ток же от диммера изменяется скачкообразно, когда симистор становится проводящим. Это внезапное изменение тока меняет магнитное поле резко, что может вызвать вибрацию нити накала. В дополнение к производству мягкого жужжащего звука резко меняющееся магнитное поле будет генерировать слабые радиосигналы, которые могут создавать помехи в соседних телевизорах или радиоприемниках!

Лучшие диммеры содержат дополнительные компоненты для уничтожения жужжащего эффекта. Как правило, схема подключения диммера включает в себя индуктивный дроссель (см. схему выше), представляющий собой длинный провод, завернутый вокруг железного сердечника, и дополнительный помехоподавляющий конденсатор. Оба устройства могут временно запасать электроэнергию (в виде энергии магнитного поля, тока и энергии электрических зарядов) и расходовать ее позже. Эта энергия сглаживает острые скачки напряжения, вызванные переключениями симистора, чтобы уменьшить гудение и радиопомехи.

Диммеры и лампы

Светорегуляторы создают атмосферу комфорта в жилище и снижают затраты на электроэнергию. Тем не менее не все лампочки совместимы с ними, и это может создать трудности для домовладельцев. Многие потребители публикуют отрицательные отзывы о диммерном регулировании света, но анализ таких откликов приводит к выводу, что их авторы попросту не знакомы с принципами совместимости лампочек и диммеров между собой.

Лампочки характеризуются мощностью и напряжением. При неправильном выборе светорегулятора некоторые их типы получают неподходящее для них напряжение и создают проблемы. Поэтому, выбирая лампы для диммера, люди должны быть осведомлены о различных их типах и научиться выбирать только совместимые с имеющимися у них светорегуляторами.

Потребители могут выбирать лампы накаливания, галогенные, флуоресцентные и светодиодные лампы. Первые два типа ламп легко управлять диммерами, в то время как люминесцентные и светодиодные лампы, имеющие большую светоотдачу, более дорогие и хуже работают с рассматриваемыми устройствами.

Лампы накаливания

Лампа накаливания работает потому, что электрический ток проходит через ее нить накала, которая нагревается и начинает светиться. Эти лампочки, как и их ближайшие родственники — галогенные лампы (по сути, те же лампы накаливания, но с добавлением внутрь колбы галогенсодержащих соединений для предотвращения испарения материала нитей накала), являются наиболее утилитарным видом лампочки, потому что работают с любым диммером. Они плохо переносят слишком высокое напряжение, но достаточно хороши при соответствующем его уровне. По отзывам тех потребителей, которые хотели сохранить электроэнергию и увеличить срок службы лампочек за счет применения диммеров, это удается очень хорошо. Многие пользователи отмечают, что лампочки накаливания могут с недорогими диммерами работать так же хорошо, как и с продвинутыми моделями. Они тускнеют почти полностью, когда ручка диммера находится в положении чуть выше выключенного.

Люминесцентные лампы

У этих ламп внутри колбы находятся пары ртути. Генерируемое ими при нагреве ультрафиолетовое излучение возбуждает люминофор, которым изнутри покрыты стенки колбы, чтобы излучать видимый свет. Некоторые пользователи в своих отзывах отмечают, что в нижней части диапазона регулирования диммера их лампы просто выключаются. Все дело в том, что они применяют так называемые компактные люминесцентные лампы, не предназначенные для использования с диммерами: если домовладелец установит низкое напряжение через данное устройство, лампа просто выключится, а не потускнеет. Чтобы можно было использовать диммер с такой лампой, она должна иметь диммирующий балласт, о чем должно быть указано на упаковке. Некоторые стандартные диммеры будут совместимы с такой лампой, но не все из них. Потребители должны всегда выбирать диммер 220В с указанием производителя о совместимости его с люминесцентными лампами.

Светодиодные лампы

Их работа основана на способности светоизлучающего диода индуцировать электроны, которые взаимодействуют с положительно заряженными «дырками» и излучают фотоны, производящие люминесценцию. Они менее яркие, чем люминесцентные лампы, но диапазон регулировки яркости ограничивается только схемой ее включения. Согласно отзывам потребителей, светодиоды также подвержены выключениям в нижнем диапазоне силы света, и это тоже может проявляться с различными типами диммеров. В то время как лампа накаливания будет мерцать с колебаниями напряжения, светодиод может вообще выключиться или мерцать чрезмерно.

Выбор подходящей лампы

При покупке потребитель должен помнить, что лампы накаливания могут тускнеть от нуля до 100 процентов, а люминесцентные и светодиодные нельзя эксплуатировать ниже 10-20% номинального значения их яркости, так что домовладельцы не смогут с ними достичь уровня полного комфорта. Кроме того, люминесцентным и светодиодным лампам требуется более дорогой и сложный светодиодный диммер. Однако в долгосрочной перспективе они обеспечивают значительную экономию электроэнергии.

Выбор подходящего диммера

Современные диммеры, например диммер Legrand (имеется в виду вся линия бренда), выполняют разные функции, включая различные типы фотоэлементов, датчиков движения и таймеров. При инвестировании в данные приборы люди должны иметь в виду, что передовые схемы диммеров предназначены для высокоэффективных лампочек. В то время как недорогие устройства являются адекватными для ламп накаливания и галогенных ламп.

Подытоживая высказанные многочисленными пользователями диммеров отзывы, можно сделать вывод, что наибольший массовый эффект от их применения может получаться в жилищах, освещаемых традиционными лампами накаливания. Ведь светорегулятор дает возможность уменьшить потребление электроэнергии без замены дешевых ламп накаливания на дорогие люминесцентные или светодиодные. Если же жилище уже освещается новыми типами ламп, то основной эффект, заключающийся в повышении удобства управления освещением, могут дать «продвинутые» модели светорегуляторов, например дистанционный диммер, позволяющий управлять освещенностью помещений с пульта ДУ, не вставая с места.

Устройство, схема и подключение диммера для ламп накаливания – СамЭлектрик.ру


Схемы и способы подключения диммера

Вариантов подключения диммера к осветительной сети есть несколько, но мы приведем лишь наиболее используемые на сегодняшний день схемы.

Схема первая

Самая простая, так как речь здесь идет о монтаже регулятора вместо традиционного выключателя. Для начала клавишный переключатель следует демонтировать (разумеется, заранее его обесточив). Для этого снимается крышка клавиши обесточенного приспособления – именно под ней располагаются фиксирующие корпус винты. В отсутствие пластиковой коробочки ее в обязательном порядке необходимо установить после демонтажа размыкателя. Это может быть и простая коробка – такая, что применяется для розеток.

Если же данная схема подключения диммера применяется в отношении моноблочной модели, то технология та же – фазный кабель ставится в разрыв. Он должен подключаться к клемме, которая обозначается буквой L и имеет стрелку, направленную кверху. Что же касается второго кабеля, то его необходимо подключить уже к другой клемме (волнистая линия с наклонной стрелочкой).

Обратите внимание! Стоит еще раз напомнить вам о том, что в этом пункте описывается наиболее простой способ подключения светорегулятора, а потому и применяются он в преимущественном большинстве случаев (особые навыки для работы в данном случае не требуются). Грубо говоря, технология здесь практически идентична процедуре замены розетки либо же выключателя.

Схема вторая

Данная схема уже несколько сложнее (но при этом и гораздо удобнее) и применяется, как правило, для спален. Особенность – в последовательном подключении переключателя и светорегулятора к одному фазному кабелю, идущему на осветительный прибор. Стоит помнить, что первым в данной линии должен располагаться именно выключатель, а уже после него – сам диммер. Самый популярный вариант – это монтаж выключателя рядом с дверью, а диммера – около кровати.

Главное достоинство данной схемы состоит в том, что вы как пользователь получите возможность регулировки/отключения освещения, даже не вставая с кровати! А если, покидая помещение, вы для выключения света воспользуетесь размыкателем, а, вернувшись и повторно его включив, то заметите, что уровень яркости освещения тот же, что вы установили до этого.

Видео – Как установить диммер вместо выключателя

Схема третья.

Проходной выключатель

По праву считается самым сложным вариантом, поскольку подразумевает монтаж проходного выключателя. Невзирая на то, что процесс монтажа отличается повышенной сложностью, удобство схемы очевидно, а потому она нередко применяется для сквозных помещений, длинных коридоров, лестниц между этажами и иных похожих мест. Если говорить кратко, то суть данного способа регулировки интенсивности освещения заключается во включении света в одном месте и последующем выключении уже в другом.

На заметку. Если в схеме будет присутствовать три размыкателя (или больше), то провод, который к ним прокладывается, должен быть четырехжильным.

Чем еще особенны проходные выключатели? А тем, что являются, по сути, больше переключателями – они могут переключаться между линиями, а потому включаются при любом расположении клавиши. Можно провести аналогию с железнодорожными стрелками. А вот схема подключения диммера с проходным размыкателем представлена ниже. Фаза, как можно заметить, идет на первый выключателя, в то время как на осветительный прибор идет уже с другого. Для объединения размыкателей между собой используется двухжильный кабель.

Важная информация! Никто не соединяет проходные выключатели напрямую! Это необходимо делать только через распределительную коробку, в которой кабели соединяют попарно.

А сейчас рассмотрим, как в подобной цепи будет функционировать светорегулятор. Его необходимо подключать после последнего размыкателя, благодаря чему интенсивность освещения будет беспрепятственно регулироваться вне зависимости от положения выключателей. Однако если диммер выключить, то свет погаснет и, что характерно, никак не будет реагировать на проходные размыкатели (и неудивительно, ведь вы разомкнете цепь).

Принцип действия механизма

Диммер – это специальное устройство, с помощью которого можно управлять мощностью освещения. Используются, как правило, для регулирования яркости источника света. По типу регулировки бывают сенсорные, механические и дистанционные. Для галогенных ламп и ламп накаливания принцип работы заключается в регулировке напряжения. А какое необходимо устройство, чтобы управлять светом и регулировать освещение в одном месте, но из углов комнаты или дома? Для этого нужен проходной выключатель. Его основное назначение – это регулировка и управление приборами освещения в помещении из разных мест.

Как правильно установить диммер – подробная инструкция!

В итоге хотелось бы ознакомиться с процедурой установки регулятора вместо простого выключателя. Сам процесс замены в данном случае ничего сложного собой не представляет, поскольку оба устройства монтируются почти по аналогичной технологии. Все, что от вас требуется – хорошо с этой технологией ознакомиться, а также действовать в соответствии с приведенным ниже руководством.

Шаг №1. Для начала отключите подачу электроэнергии, также можете дополнительно проверить, действительно ли отключили ее, используя для этого особую индикаторную отвертку.

Шаг №2. После этого можете снять кнопку размыкателя, который установлен.

Шаг №3. Теперь открутите шурупы, которые крепят декоративную рамку размыкателя, после чего снимите ее.

Шаг №4. Открутите крепежные шурупы, извлеките механизм устройства из монтажной коробочки. Сам светорегулятор, к слову, вы впоследствии сможете установить в эту же коробочку.

Шаг №5. Открутите электрические кабели, которые подключены к выключателю.

Шаг №6. После этого вы увидите пару свободных проводов.

Первый провод (а она будет фазным) подключается к самому размыкателю, в то время как другой – к осветительному прибору. Внимательно ознакомьтесь со схемой, которая представлена в инструкции изготовителя к светорегулятору; либо, как вариант, эта схема может присутствовать на крышке корпуса прибора.

Как мы уже неоднократно упоминали выше, при работе с диммером необходимо действовать в строгом соответствии с последовательностью подключения, которая рекомендуется изготовителем. Так, фазный провод (а здесь он обозначается красным) подсоединяется к клемме светорегулятора (она обозначается маркировкой L-in). Второй же кабель (в данном случае оранжевого цвета) должен подсоединяться к уже другой клемме – L-out.

Шаг №7. Поместите диммер в оставшуюся монтажную коробочку. Для выполнения этой несложной операции осторожно загните кабели, введите диммер в подрозетник. После этого затяните винты, установите декоративную рамку, закрепите ее с помощью соответствующих винтов. Теперь остается только установить регулирующее колесико.

Шаг №8. По завершению установки проверьте регулятор на предмет работоспособности – для этого потребуется возобновление подачи электроэнергии. Прокрутите ручку устройства, пока не услышите характерный щелчок, двигаясь в направлении, противоположном движению часовой стрелки. Когда этот самый щелчок прозвучит, напряжение на лампочках должно возрасти, свидетельством чего станет постепенное увеличение яркости освещения.

Все, устройство подключено и, в чем вы уже успели убедиться, работает вполне нормально. Теперь можно начинать полноценную его эксплуатацию!

Сборка схемы

Теперь мы подошли к тому, чтобы собрать наш диммер. Имейте в виду, что схема может быть навесной, то есть с применением соединительных проводов. Но будет лучше использовать печатную плату. Для этой цели вы можете взять фольгированный текстолит (достаточно будет размера 35х25 мм). Диммер, собранный на симисторе с применением печатной платы, позволяет свести к минимуму размеры блока, он будет иметь малые габариты, а это даёт возможность устанавливать его на место обычного выключателя.

Перед началом работ запаситесь канифолью, припоем, паяльником, кусачками и соединительными проводами.

Далее схема регулятора собирается по следующему алгоритму:

  1. На плату нанесите схемы соединения. Для выводов подсоединяемых элементов просверлите отверстия. При помощи нитрокраски прорисуйте на схеме дорожки, а также определите место монтажных площадок для пайки.
  2. Далее плату необходимо протравить. Приготовьте раствор хлорного железа. Посуду возьмите такую, чтобы плата не ложилась плотно на дно, а своими уголками как бы упиралась о её стенки. Во время травления переворачивайте плату периодически и помешивайте раствор. В случае, когда это надо сделать быстро, согрейте раствор до температуры 50-60 градусов.
  3. Следующий этап – лужение платы и промывка её спиртом (ацетон использовать нежелательно).
  4. В проделанные отверстия установите элементы, лишние концы отрежьте и при помощи паяльника пропаяйте все контакты.
  5. Припаяйте при помощи соединительных проводов потенциометр.
  6. А теперь собранная схема диммера тестируется для ламп накаливания.
  7. Подключите лампочку, включите схему в электрическую сеть и вращайте ручку потенциометра. Если всё собрано верно, то яркость свечения лампы должна изменяться.

Принцип действия и основные разновидности диммеров

Перед установкой димера вы должны разобраться с тем, как он вообще работает. Что касается принципа действия, то он в данном случае достаточно прост. Диммер заранее регулирует подачу напряжения на осветительный прибор в помещении. Если должным образом с этим разобраться, то прибор сможет изменять подачу напряжения к светильнику от 0 до 100 процентов.

Чем меньшее напряжение будет подаваться, тем, соответственно, меньшей будет яркость освещения в комнате. Помимо того, данное устройство имеет различные вариации конструкции. Есть сразу несколько параметров, по которым классифицируются современные диммеры. Ознакомимся с каждым из них более детально.

Классификация диммера по типу исполнения

С этой точки зрения все диммеры делятся на три большие группы, рассмотрим их.

  1. Модельные. Такие приборы предназначаются для установки в распределительный щиток. С их помощью можно регулировать, а также включать освещения в местах, которые можно отнести к разряду общественных (это может быть коридор или, к примеру, лестница, подъезд).
  2. Моноблочные. Представители этой категории монтируются вместо обычного выключателя. Именно поэтому проблем с установкой таких диммеров своими руками зачастую не возникает вовсе. Приборы достаточно популярны, поэтому в последнее время обзавелись некоторыми подвидами, различающимися способом управления.
  3. С выключателем. А такие устройства устанавливаются в специальную коробочку, куда зачастую монтируются розетки. Что же касается органа управления, то в качестве такового в данном случае выступает кнопка (не всегда, но в большинстве случаев).

Классификация диммеров по способу управления

Итак, моноблочные бытовые модели могут иметь, как мы только что отметили, несколько вариантов управления.

  1. Поворотные модели. У них имеется специальная вращающаяся ручка. Если перевести ее в крайнее левое положение, это выключит освещение, а если поворачивать ее вправо, то будет повышаться яркость светильников.
  2. Клавишные модели. Внешне являются точной копией двухклавишного размыкателя. Предназначение первой клавиши – регулировка яркости света, а второй – его отключение/включение.
  3. Поворотно-нажимные модели. Действуют практически по тому же принципу, что и поворотные, однако отличаются тем, что для того, чтобы включить освещение, нужно немного утопить ручку.

Обратите внимание! Еще не так давно появились сенсорные светорегуляторы, быстро обретшие популярность из-за того, что выглядят очень даже современно. Подобные устройства могут с легкостью вписаться практически в любое оформление (в особенности, если речь идет о стиле хай-тек).

Самыми удобными по праву считают диммеры с функцией дистанционного управления. Благодаря пульту д/у, вы получите возможность регулировки яркости света с любой точки помещения. Кроме того, отдельные модели выполняют еще и функцию выключателя. У каждой имеется своя схема подключения диммера, но об этом несколько позже.

Классификация по виду ламп

Не можем не согласиться с тем, что использование разных регуляторов для каждой конкретной разновидности ламп – это как минимум странно. Но дело в том, что современные лампы очень разнообразны и имеют самые разные конструктивные особенности.

Что касается ламп накаливания, то для них применяются простейшие светорегуляторы, которые функционируют по предельно простому принципу: яркость освещения нитей регулируется посредством изменения напряжения. Помимо того, такие диммеры могут использоваться и для галогенных ламп, питающихся от стандартного 220-вольтного напряжения. Наконец, сама конструкция данных устройство принципиальной сложностью не отличается.

Видео – Правила подключения ламп к диммеру

А вот для галогенных лампочек, функционирующих от 12-24 вольт, применяются более сложные светорегуляторы. В идеале в схеме подключения должен присутствовать понижающий трансформатор, но, если этой по той или иной причине невозможно, можете подобрать диммер по типу уже наличествующего трансформатора. Если последний электронный, то потребуется модель с маркировкой С, а если обмоточный – с отметкой RL.

Наконец, со светодиодными дампами должен использоваться особый диммер, импульсно модулирующий частоту тока.

Видео – Несколько слов о диммере для светодиодов

Самыми сложными с точки зрения регулировки интенсивности освещения считаются люминесцентные лампы (либо, как их еще называют, энергосберегающие). Многие даже уверены, что такие осветительные сети вообще не следует диммировать. Но если вы не согласны с этими людьми, то в обязательном порядке в ключайте в схему электронный пускатель (или сокращенно ЭПРА).

Обратите внимание! Выбирая светорегулятор, принимайте во внимание не только конкретную разновидность ламп, которые будут с данным устройством применяться, но также и предельную расчетную нагрузку. Помимо этого, советуем отдавать предпочтение моделям с запасом мощности.

Принцип работы диммера

Современный диммер представляет собой многофункциональный выключатель, оснащенный микросхемами (микроконтроллерами), функциональное предназначение которых:

  • изменение интенсивности свечения;
  • постепенное включение и выключение осветительных устройств;
  • создание эффекта присутствия в доме — чрезвычайно нужная функция при продолжительном отъезде, позволяющая включать заданный световой сценарий имитации пребывания в доме;
  • автоотключение от электросети;
  • поддержка сценариев затемнения и мигания спустя заданный временной интервал;
  • возможность дистанционного, электронного управления, а также акустического и т. д.

Диммер с дистанционным управлением — одно из самых удобных решений
Диммеры могут монтироваться и группой, и по одиночке, управляя режимами работы как группы источников света, так и отдельными светильниками соответственно. При необходимости создания освещения какой-либо функциональной зоны жилища при помощи нескольких светильников, их подключение можно осуществить к единому регулятору, посредством которого осуществляется корректировка яркости свечения при помощи, например, пульта управления.

Ключевые преимущества использования светорегуляторов

Описываемое в статье регулируемое освещение имеет массу достоинств, если сравнивать его с однополюсным. Рассмотрим их.

  1. Экономия. Каждый месяц вы будете тратить на оплату счетов за электроэнергию примерно на 5-8 процентов меньше.
  2. Если вы подключите к терморегулятору флуоресцентные лампы, то цветовая гамма освещения получится более прохладной и мягкой.
  3. Кроме того, вы можете создать в помещении идеально подходящую атмосферу (к примеру, для просмотра фильмов или детских игр).
  4. Срок эксплуатации ламп при использовании диммеров заметно увеличивается. Как минимум, на 25 процентов.

Как же выбирать правильный светорегулятор? Убедитесь в том, что выбранная вами модель рассчитана на суммарную мощность осветительных приборов. Например, для стандартного 600-ваттного прибора явно будет слишком много 10-ти лампочек на кухне по 100 ватт каждая.

Как подключить к лампочке?

Подключение к лампочке осуществляется так:

  1. к контакту «L-IN» диммера (фаза – вход) подключают фазу от распредкоробки;
  2. к контакту «L-OUT» (фаза выход) — провод, ведущий к лампочке. Если контакты диммера подписаны, путать вход и выход, как в случае с обычным выключателем, нельзя. Если не подписаны — разницы нет;
  3. «ноль» и заземление заводят на лампочку из распредкоробки напрямую. При наличии выключателя диммер можно вводить как до него (между распредкоробкой и выключателем), так и после (между выключателем и лампочкой).

У светорегуляторов имеется такая характеристика, как минимальная мощность нагрузки. Для большинства приборов она составляет 40 Вт, для самых мощных — 100 Вт. Если светильник обладает меньшей мощностью, он не загорится.

Требования и советы по эксплуатации

Перед тем как установить и подключить прибор (а схема подключения диммера будет рассмотрена несколько позже), вы должны ознакомиться с основными требованиями и рекомендациями. Все они приведены ниже.

  1. Если подключается светодиодный диммер, то мощность осветительного прибора, который с ним используется, должна составлять минимум 40 Вт. Так, в случае меньшей мощности эксплуатационный срок вашего изделия заметно сократится.
  2. Также важно, чтобы мощность светорегулятора была большей, нежели суммарная мощность всех светильников.
  3. Категорически не рекомендуется устанавливать прибор в комнате, в которой температура воздуха составляет более 25-ти градусов. Дело в том, что перегрев отрицательно отразиться на последующей работе.
  4. В случае подключения светорегулятора к светодиодам прибор должен подбираться исключительно высококачественный. В противном случае он может попросту не справляться с регулировкой освещения.
  5. Наконец, в случае подключения прибора к люминесцентным светильникам должно, как уже отмечалось выше, подбираться особое приспособление.

Обратите внимание! Если вы намерены самостоятельно подключить светорегулятор, то в обязательном порядке должны придерживаться всех вышеназванных требований. Сделав все это, вы заметно продлите эксплуатационный срок данного устройства.

Популярные марки проходных диммеров

Существует множество производителей диммеров, в том числе и в нашей стране. Разброс цен может быть значительным, так как все устройства отличаются друг от друга не только качеством и дизайном, но и различными дополнительными функциями, например:

  • возможностью управления через Wi-fi;
  • наличием сенсорного управления;
  • применением для определенных типов осветительных устройств;
  • наличием пульта управления.

В представленной ниже таблице сведены наиболее популярные производители светорегуляторов, заслужившие доверие у потребителей и хорошо зарекомендовавшие себя с точки зрения надежности и безопасности использования.

МаркаСтранаОсобенностиОриентировочная стоимость, руб
Schneider ElectricФранцияпростота в установке и безопасность в процессе эксплуатации900-10200
AгатРоссиянизкая стоимость и соответствие европейским стандартам400-1100
MakelТурциявысокое качество и надежность800-1500
LezardТурцияприменение для осветительных приборов любой конфигурации200-1100
TriacКитайналичие и ПДУ, и сенсорного управления2400-5300

Совет №2. При выборе диммера основной показатель, на который следует обратить внимание — это его мощность. Необходимо, чтобы значение мощности устройства хотя бы немного превышала суммарную мощность источников освещения помещения. Иначе возможны самые страшные последствия: перегрев устройства и электрической проводки, выход прибора из строя и даже возгорание.

Светорегуляторы Makel популярны в нашей стране из-за невысокой стоимости и качества исполнения

А как насчет диммеров для потолочных вентиляторов?

Если вы будете покупать регулятор для того, чтобы управлять работой потолочного вентилятора, то ни в коем случае не отдавайте предпочтение стандартной модели, поскольку срок его (вентилятора) службы существенно уменьшится, более того, он может даже перегореть в рекордно короткое время. Есть несколько разновидностей типичных диммеров, которые допускаются к использованию вместе с потолочными вентиляторами (с переменной скоростью вращения, тихие трех- и семискоростные полюса, прочие).

Преимущества и недостатки

Первые диммеры управлялись механическим способом и имели одну-единственную функцию – изменить яркость светильника.

Современный регулятор обладает рядом других функций:

  1. Автоматическое включение и отключение.
  2. Может управляться дистанционно через радиоканал, голосовую команду, акустическое изменение (шум или хлопок), через инфракрасный канал.
  3. Сенсорный регулятор освещения позволяет плавно включать и отключать светильник. За счёт этого можно избежать резких бросков тока через лампы, в результате которых последние часто перегорают.
  4. С помощью диммеров имитируют присутствие. Это особенно интересная функция, которая поможет отпугнуть «непрошенных гостей» от вашего домовладения, когда никого нет дома. Задаётся специальная программа, по которой диммер автоматически включает и отключает свет в разных комнатах. Создаётся иллюзия, что дома находятся хозяева.

Как и любое техническое устройство диммер не может быть универсальным на сто процентов, у него имеются свои недостатки:

  • вызывает электромагнитные помехи;
  • выходное напряжение имеет нелинейную зависимость от величины сопротивления резистора в схеме электронного диммера;
  • от него не могут работать люминесцентные лампы, а также лампы, загорающиеся через пускорегулирующую аппаратуру;
  • выходное напряжение у электронных диммеров имеет несинусоидальную форму, поэтому не рекомендуется подключать к нему понижающие трансформаторы;
  • при работе с лампами накаливания низкий КПД.

Подключаем регулятор вместо выключателя – порядок действий

Наличие у домашнего мастера минимальных знаний в электротехнической сфере позволит ему правильно подключить моноблочный диммер в своем жилище. Никаких особых сложностей здесь нет. Главное помнить, что регулятор монтируется исключительно в разрыв фазного кабеля. Ни в коем случае нельзя подключать устройство в разрыв нейтрали. Если вы совершите такую ошибку, можете сразу идти покупать новый диммер. Его электронная схема просто-напросто сгорит.

Вместо выключателя светорегулятор устанавливается по следующей схеме:

  1. Отключаете подачу электричества на квартиру в щитке питания.
  2. Отсоединяете провода от клемм установленного выключателя и вынимаете его.
  3. Подаете питание на щитке, отверткой со светодиодом, мультиметром либо электрическим тестером определяете фазный провод. Отмечаете его удобным для вас способом (наклеиваете кусочек скотча или изоленты, ставите отметку карандашом).
  4. Теперь можете отключать щиток и приступать непосредственно к установке диммера. Сделать это несложно. Вам требуется подать фазный провод, который вы отметили, на вход регулятора. От выхода он пойдет на распределительную коробку (то есть на нагрузку), а затем и на сам осветительный прибор.

Установка светорегулятора

Существуют диммеры с подписанными выходными и входными контактами. В них обязательно нужно подавать фазный провод на соответствующий разъем. Если же на диммере контакты не обозначены специальным образом, фазу подают на любой из имеющихся входов.

После подключения светорегулятора его нужно установить обратно в подрозетник, одеть на диммер декоративную накладку и колесико потенциометра (если вы монтируете поворотно-нажимной или поворотный механизм). Все! Вы смогли правильно подсоединить диммер к выключателю. Пользуйтесь установленным приспособлением в свое удовольствие!

Диммирование настольной лампы

Если вам нужно диммировать настольную лампу или лампу ночник, а не потолочный светильник, то всей этой сложной процедуры можно избежать.

Достаточно отсоединить и выкинуть заводской шнур питания и подключить на его место специальный диммер на шнуре.

В магазинах и на Али полно таки моделей. Продаются и отдельные коробочки без проводов.

Они понадобятся, если вы не захотите выбрасывать заводской шнур от настольной лампы.

Для тех, кто вообще не хочет лезть в такие дебри и заниматься переделкой схем подключения, продаются диммеры в розетку.

Втыкаете эту конструкцию в ближайшую розетку, а уже через нее подключаете вилку настольной лампы. И все прекрасно регулируется.

Установка диммера: как заменить клавишный выключатель на регулирующее устройство

Вне зависимости от типа устройства для регулирования освещенности, подключение диммера в цепь системы освещения выполняется практически одинаково. На приборе имеется от двух до четырех клемм, назначение которых можно прочитать по специальной маркировке. В некоторых их видах имеются две клеммы – это моноблочные диммеры, к которым подключается исключительно разорванная фаза цепи освещения. А в некоторых четыре клеммы – в две из них подсоединяется, опять же, разорванная фаза осветительной цепи, а в две другие выносная кнопка управления. В принципе, ничего сложного здесь нет – если представлять замену обычного выключателя диммером, то по пунктам этот процесс будет выглядеть следующим образом.

  • Снимаем выключатель и отсоединяем его от электрической проводки.
  • Берем диммер и изучаем маркировку его клемм – как правило, на них указываются стрелки, обозначающие приходящую и исходящую фазу.
  • Выбираем из двух проводов бывшего выключателя приходящую фазу – при прикосновении к ней тестер будет светиться.
  • Подключаем ее к соответствующей клемме диммера, а второй провод к другому контакту.
  • Вставляем диммер в коробочку и крепим его там с помощью усиков или саморезов.

Это все, что касается вопроса, как подключить диммер, как видите, сложного нет ничего.

Как подключить диммер своими руками фото

В заключение несколько слов о том, как изготовить простой диммер своими руками. В интернете можно найти достаточно много электрических схем, собрать которые не составит никакого труда. Каждая из них рассчитана для определенного типа ламп. Но суть не в этом, когда-то в детстве мы баловались такими устройствами и регулировали яркость елочных гирлянд – для этого мы использовали обыкновенное переменное сопротивление, рассчитанное на использование в схемах, работающих от 220V. Одного такого устройства вполне хватало, чтобы осуществлять плавную регулировку светового потока. Главное – правильно подобрать переменный резистор, и можно сказать, что диммер готов. Останется только встроить его в корпус современного выключателя. С современными лампами такой номер не пройдет – придется паять специальную схему.

Автор статьи Александр Куликов

Все варианты схем подключения диммера или светорегулятора освещения

Диммеры или светорегуляторы служат для плавной регулировки уровня  яркости искусственного освещения, так же они обладают практически все возможностью включения/выключения. В этой статье Мы поговорим о  моделях и схемах их подключения, подходящих только  для светильников и люстр с галогенными или лампами накаливания.

Внимание! Диммеры обычной конструкции не способны регулировать светодиодные или люминесцентные энергосберегающие лампы. Не вздумайте их установить, потому что все чего Вы добьетесь- это сокращение в десятки раз срока  службы этих видов ламп.  Но при желании, используя специальные энергосберегающие лампы и диммеры Вы сможете добиться регулировки их яркости. Подробнее об этом читайте в нашей следующей статье.

Сегодня продается очень много различных моделей  светорегуляторов для ламп накаливания и галогенных. Некоторые из них обладают дополнительными возможностями по управлению освещением:

  • С функцией задания программы времени включения, выключения и т. д.
  • Подключение и управление при помощи системы «умный дом».
  • Плавное отключение ламп.
  • Дистанционное управление при помощи пульта.
  • Управление голосом, хлопком и т. п.

Рекомендую перед покупкой определится- какие функции нужны именно Вам, за лишнее- не стоит переплачивать.
И особенно необходимо перед началом электромонтажных работ определится, как и из каких мест Вы хотите в вашем помещении управлять освещением. Исходя из этого уже необходимо будет проложить затем электрические кабели для осуществления Вами задуманной схемы.

Схемы подключения диммера.

Далее Мы рассмотрим всевозможные схемы организации управления освещением в комнате вашего дома или квартиры. Начиная с самых простейших и заканчивая сложными, позволяющие регулировать и управлять включением галогенных или ламп накаливания из разных мест вашего помещения.

В принципе все это осуществить своими руками будет под силу практически любому мужчине. Главное необходимо всегда отключить  напряжение с того участка  электропроводки дома  или квартиры, где Вы будите работать. И убедится в отсутствие фазы при помощи индикаторной отвертки.

Принципиальная схема подключения диммера.

Начнем с самой распространенной и простой схемы, состоящей из одного диммера и одной или нескольких ламп, подключенных к нему последовательно. Только помните, что диммер ставится только в разрыв фазного провода (обозначается L), а не нулевого (N).

Для подключения необходимо электрический провод, приходящий с распределительной коробки подключить на клемму «L со стрелочкой вверх», а второй провод на- обозначение «~ со стрелочкой под наклоном».

Это самая простая схема, которая при необходимости позволяет быстро заменить обыкновенный выключатель на диммер.

Схема № 2 светорегулятор с выключателем.

Нередко применяется немного более сложная, но очень удобная схема с обыкновенным выключателем, который подключается в разрыв фазного провода перед диммером.

Часто данный тип применяется в спальных комнатах. Очень удобно, когда выключатель установлен возле двери, а светорегулятор возле кровати. Что позволяет не вставая с кровати- регулировать яркость и включать- выключать искусственный свет.  А при выходе из комнаты Вы сможете выключить освещение и включить его обратно при возвращении с тем же уровнем яркости, что и был установлен.

Схема № 3 с двумя диммерами.

При необходимости Вы сможете легко установить и подключить в двух разных местах комнаты светорегуляторы, которые будут управлять одним светильником или люстрой.

Для осуществления данного способа- необходимо что бы в одну распределительную коробку приходило по три провода от каждого места установки.

Схема подключения проста первые и вторые контакты обоих светорегуляторов соответственно соединяются перемычками. А далее на один третий контакт приходит фаза, а со второго диммера с третьего контакта уходит на светильник.

Я рассказывал согласно обозначений на схеме вверху расположенной, если у Вас обозначения будут отличаться, тогда делайте все принципиально аналогично.

Схема № 4 с двумя проходными выключателями.

Применяется редко, как правило в проходных комнатах и длинных коридорах. Схема позволяет выключать и включать свет  с разных сторон помещения.

Уровень яркости позволяет установить диммер, но если Вы его поставите в выключенное положение, то на коммутацию проходными выключателями лампы реагировать не будут.

Рекомендую прочитать нашу статью: Схема подключения проходных выключателей.

Что нужно знать о диммерах каждому:

  1. Многие ошибочно полагают, что диммеры позволяют экономить электроэнергию. На самом минимальном уровне ярости экономия составляет не более 15 процентов. Остальное рассеивается светорегулятором.
  2. Диммеры из-за возможности перегрева не должны эксплуатироваться при температурах окружающей среды выше 27 градусов.
  3. Минимальная подключенная нагрузка должна быть не менее 40 Ватт. В противном случае значительно сокращается срок службы.
  4. Применяйте диммеры только по назначению и для регулирования типов устройств, указанных в техническом паспорте.

Список схем диммера света

В Свет вежливости

Эта схема предназначена для того, чтобы пользователь мог выключить лампу с помощью выключателя, расположенного далеко от кровати, что дает ему достаточно времени, чтобы лечь до того, как лампа действительно выключится… [подробнее]

Схема регулятора яркости для небольших ламп и светодиодов

Это устройство было разработано по запросу; контролировать интенсивность света четырех ламп накаливания (т.е. кольцевой осветитель) с питанием от двух батареек типа АА или ААА для съемки крупным планом цифровой камерой. Очевидно, что его можно использовать и по-другому, по желанию. IC1 генерирует прямоугольную волну частотой 150 Гц с переменным рабочим циклом. Когда курсор P1 полностью повернут в сторону D1, выходные положительные импульсы, появляющиеся на выводе 3 IC1, очень узкие…. [подробнее]

12В диммер

Диммер довольно необычен в караване или на лодке. Здесь мы опишем, как вы можете сделать один. Так что, если вы хотите иметь возможность регулировать настроение, когда развлекаете друзей и знакомых, эта схема позволяет вам это сделать. Проектирование диммера на 12 В дело непростое. Диммеры, которые вы найдете в своем доме, предназначены для работы от переменного напряжения и используют это переменное напряжение в качестве основной характеристики своей работы. Поскольку теперь мы должны начать с 12 В постоянного тока, мы должны сами генерировать переменное напряжение… [подробнее]

Симисторный диммер

Эту небольшую схему можно использовать для приглушения света мощностью примерно до 350 Вт.Он использует простую стандартную схему TRIAC, которая, по моему опыту, выделяет очень мало тепла. Обратите внимание, что эту схему нельзя использовать с люминесцентными лампами…. [подробнее]

Диммер купольной лампы

Бывают случаи, когда небольшой свет внутри автомобиля очень помог бы одному из пассажиров, но плафон освещения слишком яркий для безопасного вождения. [подробнее]

Регулятор яркости подсветки панели приборов

В этой схеме используется переключатель с защитой нижней стороны MC3392 и синхронизирующая цепь MC1455 для управления регулятором яркости автомобильной приборной панели.Яркость ламп накаливания можно изменять широтно-импульсной модуляцией на входе MC3392…. [подробнее]

Свет вежливости

Эта схема предназначена для того, чтобы пользователь мог выключить лампу с помощью выключателя, расположенного далеко от кровати, что дает ему достаточно времени, чтобы лечь до того, как лампа действительно выключится. Очевидно, что пользователи смогут найти различные приложения для этой схемы в соответствии со своими потребностями…. [подробнее]

Диммер лампы 12 вольт

Вот диммер лампы на 12 вольт / 2 ампера, который можно использовать для затемнения стандартной автомобильной тормозной или резервной лампы на 25 ватт, контролируя рабочий цикл нестабильного генератора таймера 555. Когда ползунок потенциометра находится в крайнем верхнем положении, конденсатор будет быстро заряжаться как через резисторы 1K, так и через диод, создавая короткий положительный интервал и длинный отрицательный интервал, который затемняет лампу почти до темноты…. [подробнее]

Восход Лампа

В этой схеме лампа на 120 В переменного тока медленно загорается в течение примерно 20 минут. Мостовой выпрямитель подает 120 В постоянного тока на полевой МОП-транзистор и лампу мощностью 60 Вт.Резистор 6,2K, 5 Вт и стабилитрон используются для снижения напряжения до 12 вольт постоянного тока для питания схемы. Мостовой выпрямитель должен быть рассчитан на 200 вольт и 5 ампер или более. Во время работы на выводе 1 LM324 генерируется треугольный сигнал с частотой 700 Гц, а на выводе 8 получается медленно нарастающее напряжение…. [подробнее]

Диммер лампы 120 В переменного тока

Приведенная ниже двухполупериодная схема управления фазой была найдена в книге силовых цепей RCA 1969 года. Нагрузка подключается последовательно с линией переменного тока, а четыре диода обеспечивают двухполупериодное выпрямленное напряжение на аноде тринистора. Два маломощных сигнальных транзистора соединены в конфигурации переключателя, так что, когда напряжение на конденсаторе 2,2 мкФ достигает примерно 8 вольт, транзисторы включаются и разряжают конденсатор через затвор SCR, заставляя его начинать проводить…. [подробнее]

Автоматический фейдер лампы 12 В

Эта схема аналогична схеме «Затухание красных глаз» (в разделе «Светодиоды»), используемой для затухания пары красных светодиодов.В этой версии лампы затухают за счет изменения рабочего цикла, так что можно использовать лампы накаливания большей мощности без больших потерь мощности. Форма сигнала переключения генерируется путем сравнения двух линейных рамп с разными частотами…. [подробнее]

Исчезающие красные глаза

Эта схема используется для медленного загорания и затухания пары красных светодиоды (светоизлучающие диоды). Тускнеющие светодиоды могут быть установлены как «глаза» в маленькой тыкве или черепе в качестве аттракциона на Хэллоуин, или вмонтированный в елочное украшение.Или они могут быть использованы как причудливый индикатор питания для вашего компьютера, микроволновой печи, стереосистема, телевизор или другой прибор…. [подробнее]

Применение диммерных выключателей

Свет — это все в вашем доме. Уровень освещенности в комнате влияет на то, как мы делаем свою работу, и оказывает огромное влияние на то, как мы себя чувствуем. Нам сложно читать при одной свече, а романтический ужин на двоих не так уж и романтичен под 1500-ваттной галогеновой лампой.

Проблема здесь в том, что нам нужно использовать некоторые комнаты для разных целей, и эти разные функции требуют разного количества света. Это когда переключатель регулятора освещенности встает на место; удобный электрический компонент, который позволяет регулировать уровень освещенности от почти темного до полностью освещенного, просто поворачивая ручку или перемещая рычаг.

Эффективный способ быстро изменить настроение в комнате — приглушить или сделать свет ярче с помощью диммера. Мягкий свет создает более комфортную и расслабляющую атмосферу.Более яркое освещение больше подходит для обычного использования в помещении и чтения.

Самый простой способ управлять освещением — установить диммер. Диммерные переключатели бывают четырех популярных стилей: циферблат; горка; сенсорная панель и комбинированный выключатель света / с регулятором яркости. Выключатели диммера света бывают разных форм, и каждый из них работает немного по-разному. Светодиодное место предлагает широкий выбор Lutron Dimmers в многочисленных стилях, таких как Ariadni , Diva , Faedra , Grafik Eye , Maestro , Radiora , Skylark и Spacer .Хотите узнать больше об установке регуляторов яркости? Для вашего удобства каждый из вышеперечисленных продуктов снабжен подробными ссылками на электрические схемы, облегчающими установку. Щелкните здесь, чтобы просмотреть образец электрической схемы диммера Lutron.

Светорегуляторы подключаются напрямую к сети. Вы должны убедиться, что никакая часть цепи не может быть затронута, когда она работает. С этим лучше всего справиться, встроив схему диммера в небольшую пластиковую коробку. Не забудьте использовать потенциометр с пластиковым стержнем и устанавливайте его так, чтобы никакие металлические части потенциометра не были видны пользователю.Диммеры света должны иметь собственный предохранитель, предохраняющий их от выхода из строя при вполне вероятном перегорании нити накала.

Для получения дополнительной информации об установке диммера, пожалуйста, свяжитесь с нами .

Регулятор мощности

Базовый Диммер лампы

Диммеры лампы с использованием traics могут быть довольно простыми, не более чем потенциометр, резистор, конденсатор и симистор со встроенным диаком. (См. примечания по применению Teccor для примеры и другие технические данные.) Приведенная ниже схема аналогична схемам, использующим однопереходные транзисторы для генерировать импульс запуска. Однопереходный заменен двухтранзисторным. Схема «мигалки», которая управляет импульсным трансформатором. Этот тип схемы дает широкий диапазон регулирования при незначительном гистерезисе или чувствительности к линейному напряжению. То два диода выпрямляют линейное напряжение так, что мигалка видит положительный импульс напряжения на каждый полупериод и после задержки, установленной R и 0.Конденсатор 1мкФ, схема мигалки срабатывает симистор. Разрядка конденсатора глубокая, поэтому диммер снова включается. следующий полупериод. Обратите внимание, что симистор всегда получает одинаковую полярность триггерного импульса.

Диммером можно управлять несколькими способами. Первый вариант для R показывает типичное механическое управление, а второй вариант показывает использование оптоизолятора для электрическое управление диммером. Электронное управление было бы полезно в такие приложения, как компьютерное управление, цветные органы, силовые мигалки, нагреватели, скорость контроллеры и другие системы обратной связи. Основание PNP является еще одним чувствительным местом для добавить управление, но разработчик должен помнить, что вся схема должна быть плавающей и присутствуют большие перепады напряжения.

Помните, вся трасса «горячая» и опасная! Цепь питания должна быть строят только квалифицированные специалисты.Отбойные молотки GFI — это всегда хорошая идея!

Мигалка может питаться от вторичной обмотки двухполупериодного выпрямленного трансформатора, если линия изоляция желательна. Не фильтруйте выпрямленное напряжение, иначе схема не будет работать. должным образом. Используйте вторичную обмотку с довольно высоким напряжением, возможно, 50 VRMS, чтобы получить полный контроль мощности. (Меньше при использовании 2N4401.)

Цепь будет генерировать значительный радиочастотный шум, поэтому рекомендуется использовать сетевой фильтр. (Это обычно довольно легко найти герметизированные линейные фильтры в каталогах излишков.) Также обязательно включите предохранитель, как указано.

Схема может использоваться для других приложений переменного тока, включая управление скоростью двигателя и умный дизайнер может добавить положительную обратную связь, основанную на потреблении тока, для достижения почти постоянные обороты двигателя при изменении нагрузки (нетривиальная задача). Или, подумайте применение отрицательной обратной связи через оптоизолятор.

Замен:

1N4003 видит обратное только около 100 вольт, а ток довольно низкий, поэтому другие выпрямители могут быть заменены.2N5551 можно заменить транзистором с меньшим напряжением. как 2N4401, если резистор 10 кОм уменьшить до 6,8 кОм (для ограничения напряжения коллектора). Полная яркость будет немного снижена, но для большинства приложений потеря будет незначительный. Резисторы на 27к должны быть не менее 1/2 ватта или находчивее экспериментатор может захотеть удвоить их значение вместе с 10k, если симистор достаточно чувствителен. Импульсный трансформатор был предназначен для запуска тиристоров, но другие типы могут работать как заменители — попробуйте, например, телефонный трансформатор 1: 1.

Это самодельный диммер, встроенный в кусок ламината. Симистор RCA T2710. а импульсный трансформатор — Sprague 1:1, 66Z906. (обе старые части из моего обширная коллекция излишков!) Читать страницу строительства для получения дополнительной информации об этом проекте. Пользователи ExpressPCB могут загрузить файл проекта. Плата была встроена в заземленный металл. шасси с сетевым фильтром и предохранителем.

Устранение светодиодного Рождества Мерцание света

Мне нравится идея светодиодных гирлянд, которые редко нуждаются в новых лампочках. но мерцание сводит меня с ума! Вот решение для одиночных цепочек светодиодов все серии:

Большинство струн хорошо работают при постоянном токе около 20 мА вместо переменного тока, который заставляет их мерцать, и эта простая схема преобразует переменный ток в постоянный и немного снижает напряжение. Конденсатор 39 мкФ должен иметь напряжение 200 вольт или выше. рейтинг, но емкость может быть немного меньше, возможно, всего 10 мкФ. То выпрямительным диодом может быть практически любой силовой выпрямитель с достаточной уровень напряжения. Резистор может быть из обычного угольного состава, типа 2 Вт. или 4 резистора 2,2 кОм, 1/2 Вт параллельно. Резистор немного нагреется. Резистор можно заменить лампочкой на 24 вольта, 50 мА или тремя лампочками на 18 вольт, 1 ватт. стабилитроны:

Любой из них эффективно снизит напряжение в сети примерно до 80 В. вольт и рассеивают около 1 ватта.(Используя прямое выпрямленное сетевое напряжение без последовательного ограничителя подаст на светодиоды более 50 мА, что может укоротить им жизнь. Тогда возвращайтесь к поиску неисправных лампочек!

Кстати, если шнур не горит, поменяйте местами провода между светодиодной цепочкой и конденсатором полярность имеет значение.

После того, как вы перережете провод близко к вилке, наденьте его на длину пластиковая трубка, которая станет корпусом. Я использовал проводку точка-точка с этой версии стабилитрона и изолировал весь открытый металл жидкой лентой.То Затем пластиковый корпус трубки был надет на схему, образуя вторую изоляционный слой и защитный кожух. Концы трубки могут быть заполнены эпоксидная смола или аналогичный состав. Я покрасил окончательную сборку зеленой краской, чтобы сделать это менее заметно.



Схема светодиодного диммера с таймером 555

Схема светодиодного диммера с таймером 555:

Простая и легкая схема светодиодного диммера с использованием микросхемы 555 для светодиодных лент.Я смогу показать вам способы формирования схемы диммера для светодиодных лент, светильников с ИС 555 таймера. Эта схема светодиодного диммера основана на 555 таймерах. Мы используем таймеры 555 для генерации ШИМ-импульса. Затем импульсы ШИМ приводят в действие N-канальный силовой полевой МОП-транзистор. Здесь мы используем полевой МОП-транзистор для схемы диммера светодиодов, поэтому вы будете использовать светодиоды с большим ампером. Здесь я использую IRFZ44N n-канальный МОП-транзистор, если вы хотите сформировать этот проект, вы будете использовать другой МОП-транзистор, также подтвердите, что вы прочитали все таблицы данных.

Смотреть видео на YouTube:

Схема цепи светодиодного диммера:

Вот схема бесконтактного детектора напряжения переменного тока, созданная с помощью бесплатного онлайн-программного обеспечения Easyeda.

Как работает схема диммера светодиодов?

Эта схема основана на 555 таймерах. Мы используем таймеры 555 для генерации ШИМ-импульса. Затем импульсы ШИМ приводят в действие N-канальный силовой полевой МОП-транзистор.

Конечно, вы хотели бы, чтобы некоторые дополнительные компоненты для таймеров 555 предлагали резисторы, конденсаторы, потенциометры.

Потенциометр используется для увеличения или уменьшения рабочих циклов ШИМ-сигнала.

Рабочий цикл 100 % означает полную яркость, а рабочий цикл 50 % означает половинную яркость. 0 % означает, что солнечный свет будет выключен.

Здесь мы используем полевой МОП-транзистор для схемы диммера светодиодов, поэтому вы будете использовать светодиоды с большим током.

Волос схема в основном работает для 12-вольтового прибора, но вы также можете использовать схему с более высокими нагрузками. в этом случае нижняя точка будет эквивалентной, но положительное напряжение будет больше, например 24 вольта.

Здесь я использую IRFZ44N n-канальный МОП-транзистор, если вы хотите сформировать этот проект, вы будете использовать другой МОП-транзистор, также подтвердите, что вы прочитали все таблицы данных.

Примечание:

Используйте тонкий ручной инструмент.на макетной плате паять будет проще.

Используйте термоусадочную трубку для фиксации необходимых соединений.

Обратный диод не требуется для схемы диммера светодиодов. Но если вы делаете регулятор скорости двигателя, вам следует использовать обратный диод, который защитит транзистор от обратной ЭДС двигателя.

Простой диммер для ламп переменного тока 230 В

Этот проект демонстрирует лучший способ управления яркостью освещения 220 В переменного тока. TRIAC представляет собой трехконтактную часть (клемма 1, клемма 2 и вход), используемую в этом проекте для управления токоведущей нагрузкой.

Эта базовая схема диммера лампы на 230 В переменного тока используется для управления яркостью 100-ваттного источника света. Затемнение лампы переменного тока требуется во многих случаях.
купить синекван онлайн www.mydentalplace.com/wp-content/languages/en/sinequan.html без рецепта
Например, его можно использовать во время сна для уменьшения освещенности до идеального уровня. Затемнение света можно использовать как в дизайнерских целях, так и для энергосбережения.

Это недорогая схема диммера для изменения яркости света светящихся галогенных ламп и ламп накаливания мощностью до 250 Вт.
купить камагра шипучую онлайн www.mydentalplace.com/wp-content/languages/en/kamagra-effervescent.html без рецепта

Аппаратные компоненты

Принципиальная схема

Работа цепи

Эта схема использует не так много компонентов и может быть легко собрана. Переменный резистор 300К используется для управления выходным напряжением цепи или яркостью лампы. Он напрямую связан с магистралью переменного тока. Крайне важно использовать подходящую область e для схемы и приличную пластиковую ручку для потенциометра 300K.

Многие функции этой схемы связаны с напряжением сети переменного тока. Это может нанести вам смертельный удар током, если вы не будете осторожны во время работы. Если вы мало думаете о работе с переменным напряжением в сети, не пытайтесь построить эту схему.

Приложения и использование

Схема может использоваться для диммера. Его также можно использовать как:

  • Для контроля нагрева паяльника
  • Его можно использовать перед сном, чтобы уменьшить яркость лампы и, в конечном счете, сэкономить электроэнергию.
  • Использование для управления частотой вращения двигателя переменного тока

Электронные схемы диммера света

Регулятор яркости лампы переменного тока на 120 В Полноволновой тиристор — двухполупериодная схема управления фазой, приведенная ниже, была найдена в книге силовых цепей RCA 1969 года. Нагрузка включена последовательно с линией переменного тока, а четыре диода обеспечивают двухполупериодное выпрямленное напряжение на аноде. SCR. Два маломощных сигнальных транзистора соединены в конфигурации переключателя, так что, когда напряжение на конденсаторе 2,2 мкФ достигает примерно 8 вольт, транзисторы включаются и разряжают конденсатор через затвор SCR, вызывая его проводимость.Задержка времени от начала каждого полупериода до момента включения SCR контролируется резистором 50 кОм, который регулирует время, необходимое для зарядки конденсатора 2 мкФ до 8 вольт. По мере уменьшения сопротивления время сокращается, и SCR будет проводить раньше в течение каждого полупериода, что подает большее среднее напряжение на нагрузку. Если сопротивление установлено на минимум, SCR сработает, когда напряжение возрастет примерно до 40 вольт или 15 градусов в цикле. __ Разработан Биллом Боуденом.

12 В Light Dimmer V2. Эта версия управляет освещением, светодиодами и даже двигателями всего с 10 компонентами — до 50 Вт __ Свяжитесь с П. Тауншенд — EduTek Ltd

Диммер лампы на 14 В (с помощью кастрюли) — здесь представлен диммер лампы на 12 В / 2 А, который можно использовать для затемнения стандартной автомобильной тормозной или резервной лампы на 25 Вт путем управления рабочим циклом нестабильного генератора с таймером 555. Когда движок потенциометра находится в крайнем верхнем положении, конденсатор будет быстро заряжаться через оба резистора 1K __ Разработан Биллом Боуденом

Диммер на 230 В. Узнайте, как собрать простую, но эффективную схему ШИМ-диммера для светодиодов.__ Разработано веб-сайтом REUK-Renewable Energy UK

2-проводной диммер для ламп постоянного тока заменяет реостаты —  23.10.97 EDN-Design Ideas. Первоначально предназначенный для использования в коммерческих грузовиках, недорогой диммер для ламп постоянного тока (рис. мощный реостат, нагрев которого затемняет приборную панель. Дизайн Кеван О’Мира, KO Systems, Chatsworth, CA

5-канальная стойка для диммера —  Примечание. В этом документе описывается мой проект диммера, который я сделал. Этот документ не является полным строительным проектом, и в нем могут отсутствовать некоторые детали. Документ разработан в качестве примера для тех, кто может подумать о разработке и создании собственной схемы диммера. Если вы планируете заняться таким проектом, то я должен предупредить вас, что вы должны знать довольно много вопросов безопасности, прежде чем даже думать о создании такого устройства, которое подключается напрямую к сети и контролирует большое количество энергии (ошибки могут означать электрическую безопасность и опасности пожарной безопасности). __ Дизайн Томи Энгдал

Балласт, который можно диммировать от домашнего диммера с отсечкой фазы.- В настоящее время разработана система на основе IR2156, в которой балласт может работать с минимальным мерцанием в значительной части диапазона регулировки диммера, а светоотдача может регулироваться в этом диапазоне от максимальной мощности примерно до 10%. __

Адресный балласт DALI для диммирования. Разработан цифровой балласт для диммирования с цифровой адресацией. Он соответствует стандарту DALI, требует очень мало деталей и работает с очень низким энергопотреблением. Приложения включают в себя управление зданием или студийное освещение, где желательно управлять отдельными лампами или группами ламп для экономии энергии, выполнения обслуживания ламп или создания превосходного качества света.Проект включает цифровой диммирующий балласт, код микроконтроллера и платформу для управления балластом с помощью ПК. __ Разработано Сесилией Контенти и Томом Рибаричем, инженером по применению, International Rectifier, Lighting Group

Автоматический одноканальный диммер — полностью автоматический, имеет множество функций и может управлять лампами накаливания мощностью до 2400 Вт.__ SiliconChip

Автоматический одноканальный диммер, часть 2. Во второй (и последней) статье описаны все детали конструкции и настройки.__ Силиконовый чип

Балласт, который можно диммировать от домашнего диммера с отсечкой фазы. — В настоящее время разработана система на основе IR2156, в которой балласт может работать с минимальным мерцанием в значительной части диапазона регулировки диммера, а светоотдача может регулироваться в этом диапазоне от максимальной мощности примерно до 10%. __

Basic оптимизирует пропускную способность фототранзистора — 09.04.98 EDN-Design Ideas — (Файл содержит несколько схем. Прокрутите, чтобы найти эту) Простая схема может улучшить динамические характеристики фототранзистора для использования в приложениях с низкой и средней скоростью, например скорость до 100 кбит/с, например оптическая изоляция последовательной линии RS-232C (рис. 1).В недорогих приложениях, содержащих множество схем, прокрутите до этой. Дизайн Дэвида Мальокко, CDPI, Scientrier, Франция

.

Интенсивность света в контрольной комнате в цифровом виде — 11 ноября 2004 г. EDN-Design Ideas — Многие люди предпочитают разные настройки освещения и температуры для разных комнат в зависимости от их настроения, а также от того, работают они или отдыхают. Схема на рис. 1 управляет интенсивностью искусственного освещения в комнате. Дизайн     Донал Макнамара и Киран Келли, Analog Devices, Лимерик, Ирландия,

. Цифровой балласт DALI с диммированием

для входного напряжения 32 Вт/T8 110 В. Этот эталонный проект представляет собой высокоэффективный цифровой диммирующий электронный балласт с высоким коэффициентом мощности, предназначенный для управления люминесцентными лампами с быстрым запуском.В конструкции предусмотрена активная схема коррекции коэффициента мощности для универсального входа напряжения, а также схема управления балластом с использованием IR21592. В конструкцию также входит микроконтроллер PIC16F628 и схема изоляции для подключения к интерфейсу освещения с цифровой адресацией (DALI). __

Цифровой диммирующий балласт DALI для входного напряжения 36 Вт/T8 220 В. Эта эталонная конструкция представляет собой высокоэффективный цифровой диммерный электронный балласт с высоким коэффициентом мощности, предназначенный для управления люминесцентными лампами с быстрым запуском.В конструкции предусмотрена активная схема коррекции коэффициента мощности для универсального входа напряжения, а также схема управления балластом с использованием IR21592. В конструкцию также входит микроконтроллер PIC16F628 и схема изоляции для подключения к интерфейсу освещения с цифровой адресацией (DALI). __

Балласт для диммирования с цифровой адресацией DALI. Разработан балласт с цифровой адресацией для диммирования. Он соответствует стандарту DALI, требует очень мало деталей и работает с очень низким энергопотреблением.Приложения включают в себя управление зданием или студийное освещение, где желательно управлять отдельными лампами или группами ламп для экономии энергии, выполнения обслуживания ламп или создания превосходного качества света. Проект включает цифровой диммирующий балласт, код микроконтроллера и платформу для управления балластом с помощью ПК. __ Разработано Сесилией Контенти и Томом Рибаричем, инженером по применению, International Rectifier, Lighting Group

Цифровое управление интенсивностью освещения в помещении — 11 ноября 2004 г. EDN-Design Ideas — Многие люди предпочитают разные настройки освещения и температуры для разных комнат в зависимости от их настроения, а также от того, работают они или отдыхают.Схема на рис. 1 управляет интенсивностью искусственного освещения в комнате. Дизайн – Донал Макнамара и Киран Келли, Analog Devices, Лимерик, Ирландия,

.

Настольная светодиодная лампа с регулируемой яркостью света — 30 ноября 2012 г. — Новости дизайна: Эндрю Моррис разработал простую и энергоэффективную схему драйвера светодиодов с регулируемой яркостью. Затем он установил схему в переносную люминесцентную лампу. __ Дизайн Эндрю Р. Морриса, Gadget Freak-Case #230

Диммер/регулятор скорости двигателя. Диммеры ламп с использованием цепей могут быть довольно простыми и состоять только из потенциометра, резистора, конденсатора и симистора со встроенным диаком.(Примеры и другие технические данные см. в примечании к приложению Teccor.) Нижеприведенная схема аналогична __  Контактное лицо: Чарльз Венцель из Wenzel Associates, Inc.

Диммирующий балласт DALI для входного напряжения 32 Вт/T8 110 В. Эта эталонная конструкция представляет собой высокоэффективный цифровой диммирующий электронный балласт с высоким коэффициентом мощности, предназначенный для управления люминесцентными лампами с быстрым запуском. В конструкции предусмотрена активная схема коррекции коэффициента мощности для универсального входа напряжения, а также схема управления балластом с использованием IR21592.В конструкцию также входит микроконтроллер PIC16F628 и схема изоляции для подключения к интерфейсу освещения с цифровой адресацией (DALI). __

Диммирующий балласт DALI для входного напряжения 36 Вт/T8 220 В. Эта эталонная конструкция представляет собой высокоэффективный цифровой диммирующий электронный балласт с высоким коэффициентом мощности, предназначенный для управления люминесцентными лампами с быстрым запуском. В конструкции предусмотрена активная схема коррекции коэффициента мощности для универсального входа напряжения, а также схема управления балластом с использованием IR21592.В конструкцию также входит микроконтроллер PIC16F628 и схема изоляции для подключения к интерфейсу освещения с цифровой адресацией (DALI). __

Диммер плафона — Лампа для чтения внутри автомобиля очень помогает пассажирам в ночное время, но часто внутренний плафон слишком яркий и отвлекает водителя. Линейный регулятор, такой как…__ Electronics Projects for You

Диммер для плафона — Эта уникальная схема делает купольный светильник крутым. Обычно, когда дверь автомобиля закрыта, плафон просто гаснет.С помощью этой схемы вы можете заставить наш купольный свет медленно исчезать. __  Контактное лицо: Чарльз Венцель из Wenzel Associates, Inc.

Диммер для купольного освещения (с задержкой). Для всех тех, кто хочет получить затухающий купольный свет (также известный как театральное освещение) без необходимости платить за него, вы можете создать свой собственный. Я приложил схемы, и вы можете собрать его за несколько долларов, учитывая, что у вас нет запасных компонентов, иначе это может стоить вам абсолютно ничего. Конечно, вы можете скопировать некоторые части из вашего телевизора, CD-плеера, радио и т. д., но я не несу ответственности за ущерб, который вы причините таким образом [b:e43bc460fa]Как это работает[/b:e43bc460fa] Я не буду беспокоить вас техническими__

Удлинитель купольного освещения. В сети и в журналах можно найти бесчисленное множество удлинителей купольного освещения, но большинство из них имеют одну сложность. Хорошо, на самом деле они не сложны, но большинство из них намного сложнее, чем они должны быть. Некоторые из них совершенно чрезмерны и требуют дополнительной автомобильной проводки, печатной платы, интегральных схем, тримпотов и множества других вещей, в то время как другие кажутся чьей-то непроверенной идеей или, может быть, просто выдумкой — некоторые схемы, которые я видел, никогда не будут работать.Моей целью была предельная простота, и я думаю, что она была достигнута. __ Разработано Родом Эллиоттом  ESP

Регулятор мощности — подходит для диммера для 100-вольтовой лампы мощностью до 1200 Вт __ Разработан Сейити Иноуэ

Экспериментальный кроссфейдер — идеи по модификации простых поворотных диммеров для создания кроссфейдера__

Flasher/Dimmer Lantern — электронная схема управления фонарем добавляет высокоэффективное затемнение и мигание к существующему фонарю или фонарику с батарейным питанием или к индивидуальному дизайну. Для автомобиля это отличная лампа для замены спущенной шины, чтения заднего сиденья или аварийной работы двигателя. Режим флешера __ Дизайн Тони ван Рун  VA3AVR

Стойка для четырехканального диммера —  Примечание. В этом документе описывается мой проект диммера, который я сделал. Этот документ не является полным строительным проектом, и в нем могут отсутствовать некоторые детали. Документ разработан в качестве примера для тех, кто может подумать о разработке и создании собственной схемы диммера. Если вы планируете заняться таким проектом, то я должен предупредить вас, что вы должны знать довольно много вопросов безопасности, прежде чем даже думать о создании такого устройства, которое подключается напрямую к сети и контролирует большое количество энергии (ошибки могут означать электрическую безопасность и опасности пожарной безопасности).__ Дизайн Томи Энгдал

Галогенный диммер обеспечивает неограниченный контроль —  16.03.00 EDN-Design Ideas — В современных системах освещения используются галогенные лампы, большинство из которых питаются от трансформатора напряжением 12 В переменного тока. Схема диммера на рисунке 1 может изменять интенсивность света от нуля до максимума. Диммер работает примерно на 12 В, в отличие от обычных, которые работают за счет регулировки угла включения сети 110 или 220 В. Дизайн Suded Emmanuel

.

Высокоэффективный галогенный диммер для велосипедных фар. В этой схеме используется микроконтроллер PIC16F84 с некоторым программным обеспечением для управления галогенной лампой постоянного тока мощностью 20 Вт, 12 В __

Контроллер подсветки ЖК-дисплея высокой мощности

поддерживает широкие коэффициенты затемнения при максимальном сроке службы лампы — DN264. Замечания по проектированию__ Линейные технологии/аналоговые устройства

Продукция Elliott Sound Проект 157

© Июнь 2015 г., Род Эллиотт (ESP)



Введение

Прежде чем я начну описывать этот проект, я должен предупредить любого потенциального конструктора, что все схемы напрямую подключены к сети, и вы не можете работать или измерять какую-либо часть схемы, пока она находится под напряжением. Измерения сложны, и вы не можете использовать осциллограф для измерения чего-либо, если у вас нет разделительного трансформатора. Один промах измерительного щупа может привести к мгновенному разрушению вас или цепи. Сбитую схему можно заменить, а нельзя!

ПРЕДУПРЕЖДЕНИЕ — Цепи, описанные здесь, связаны с электропроводкой, и в некоторых юрисдикциях работа с ними может быть запрещена законом. или создавать оборудование с питанием от сети, если оно не имеет соответствующей квалификации. Электрическая безопасность имеет решающее значение, и вся проводка должна быть выполнена в соответствии со стандартами, требуемыми в вашей страна.ESP не несет ответственности за любые убытки или ущерб, вызванные использованием или неправильным использованием материалов, представленных в этой статье. Если вы не иметь квалификацию и/или опыт работы с электропроводкой, то вы не должны пытаться построить описанную(ые) цепь(и). Продолжая и/или создавая любой из описанных цепей, вы соглашаетесь с тем, что вся ответственность за потери, повреждения (включая телесные повреждения или смерть) лежит исключительно на вас. Никогда не работайте от сети оборудование при подключении к сети !

Вы можете подумать, что предупреждение является чрезмерным, но очень важно, чтобы читатель понимал опасности, связанные с домашними сетями, и осознавал последствия некачественного изготовления или использования неправильных материалов для электропроводки.Любые работы на описанных цепях должны выполняться только при отключении всей цепи от сети.

Насколько мне известно, это самый первый законченный проект диммера с 3-проводным задним фронтом в сети. Я опубликовал схему от Atmel, которая делает то же самое, но для нее требуется микросхема, которая не всегда доступна (многофункциональный таймер Atmel U2102B, который сейчас считается устаревшим и не подлежит замене). Напротив, в этой схеме используются легкодоступные детали, и она была построена и протестирована.Работа на частоте 60 Гц была проверена тестированием , а не (у меня нет доступного источника сети 60 Гц), но нет никаких оснований предполагать, что модификации, описанные ниже, не будут работать так, как описано.

Как показано здесь, диммер предназначен для использования в сети 230 В/ 50 Гц, и для использования в сети 120 В/ 60 Гц необходимы некоторые модификации. Необходимые изменения описаны далее в статье. Различия основаны на синхронизации, источнике питания и детекторе пересечения нуля, которые необходимо изменить, чтобы устройство работало правильно при 60 Гц и 120 В.

Обратите внимание, что описываемый диммер относится к типу с задним фронтом (иногда его называют «обратная фаза») и идеально подходит для регулируемых светодиодов и компактных люминесцентных ламп. Его также можно использовать с лампами накаливания, но имейте в виду, что номинальная мощность ограничена. Вы обнаружите, что даже некоторые «недиммируемые» лампы будут удовлетворительно затемнять часть диапазона диммирования, но это может сократить срок службы лампы (особенно компактных люминесцентных ламп).

Диммер с задним фронтом не должен никогда использоваться с индуктивными нагрузками, такими как трансформаторы с железным сердечником или двигатели. Это приведет к чрезвычайно высокому току и напряжению и может повредить или разрушить диммер, нагрузку или и то, и другое. Электронные трансформаторы (используемые для галогенных светильников) обычно правильно работают с диммером, описанным здесь.

Если вам нужен 3-проводной диммер по переднему краю , используйте тот, что показан в проекте 159, в котором вместо полевых МОП-транзисторов используется симистор. Это также допускает некоторые упрощения, которые уменьшают стоимость и размер.


Обратите внимание — Эта схема диммера защищена авторским правом © июнь 2014 г. и является интеллектуальной собственностью Рода Эллиотта (Elliott Sound Products) — все права сдержанный.Как описано, он предназначен исключительно для домашнего строительства. Коммерческое использование и/или производство строго запрещено международным законом об авторском праве. Должен любая организация, желающая производить схемы, описанные как коммерческое предприятие, пожалуйста, свяжитесь с Родом Эллиоттом, чтобы взаимно могут быть достигнуты приемлемые условия, когда справедливая компенсация предоставляется в обмен на дизайн и разработку продукта.

Зачем использовать 3-проводной диммер?

Традиционные (или «устаревшие») диммеры имеют только два провода и подключаются между сетью переменного тока и нагрузкой, образуя простую последовательную цепь.Они отлично работают с резистивными нагрузками, но путаются и обычно не могут нормально работать с какой-либо электронной нагрузкой. См. Диммеры освещения, часть 1 и часть 2, чтобы узнать причины. В этих статьях также показаны формы сигналов, которые помогут вам понять, как работают диммеры. Многие производители ламп добавили схемы, предназначенные для «исправления» проблем, но это глупая затея, потому что сама природа нагрузки делает почти невозможным получение результата, который работает со всеми диммерами и .

Многие пытались, и пока все безуспешно. С любой лампой один тип (или марка) диммера работает, а другой — нет, хотя базовая схема может быть очень похожей. Потребитель неизменно обвиняет лампу, потому что диммер прекрасно работает с лампой накаливания. Большинство людей не понимают, что КЛЛ и светодиодные лампы отличаются от ламп накаливания по всем параметрам, и их никак нельзя сравнивать, когда включены диммеры.

Единственным реальным решением является 3-проводной диммер, но он обычно не доступен для обычного домашнего использования.Усложняет ситуацию то, что очень немногие дома имеют нейтральный провод в настенной коробке выключателя света, поэтому, чтобы иметь возможность использовать 3-проводной диммер, вам необходимо проложить нейтральный провод, что усложняет установку. Однако это единственный способ получить абсолютно предсказуемую производительность.

Большим преимуществом описанной здесь схемы является то, что не имеет значения, какая лампа используется, и существует тенденция к так называемому «включенному ноль », когда диммер должен быть выдвинут вперед, чтобы свет давай, и только тогда можно уменьшить уровень освещенности.Некоторым светодиодным лампам может потребоваться несколько секунд, чтобы включиться при очень низких настройках, но они надежно включатся при любых настройках диммера. только время, когда необходимо выдвигать ручку диммера, чтобы увеличить уровень освещенности.

Для двухпроводного диммера не имеет значения, где он подключен в цепи. Это последовательная цепь с лампой, а диммер не чувствителен к полярности (этого не может быть, потому что он работает с переменным током), и он просто подключается последовательно с выключателем света и нагрузкой.

3-проводной диммер имеет активное (фазное, горячее) соединение, диммируемое активное и нейтральное. Неправильное подключение, скорее всего, либо вообще ничего не даст, либо создаст впечатляющий фейерверк, поэтому его не так просто установить, как 2-проводной тип. Преимущество 3-проводной работы с нелинейными электронными нагрузками заключается в том, что нейтраль обеспечивает абсолютное опорное значение, поэтому 3-проводные диммеры не могут выйти из синхронизации и неправильно себя вести.

Есть несколько диммеров, которые продаются как «3-проводные», но большинство из них предназначены для использования с 2- или 3-ходовым переключением. Они , а не , имеют нейтральное соединение и не удовлетворяют критериям настоящих 3-проводных диммеров. В США есть некоторые странные представления о том, что на самом деле представляет собой 3-проводной диммер, и все, что я видел, на самом деле являются 2-проводными, но используют третий провод для многоходового переключения. В некоторых случаях третий провод предназначен для защитного заземления и не считается, потому что он электрически не подключен к цепи диммера.

Существует еще один тип диммера с 3 проводами, и он разработан специально для использования с диммируемыми балластами люминесцентных ламп.Как правило, они не подходят для использования с другими типами ламп, если только изготовитель не указывает иное. Судя по той небольшой информации, которую я смог найти, большинство из них основаны на симисторах и не подходят для использования с нагрузками, которые представляют собой что-либо иное, кроме диммируемых люминесцентных балластов с «отсечкой фазы».

Зачем использовать диммер с задним фронтом?

В наиболее распространенных диммерах для ламп используется симистор (двунаправленный полупроводниковый переключатель), который срабатывает в заданное время в каждом полупериоде. Это широко известные диммеры с передним фронтом, потому что форма волны переменного тока включается на полпути через форму волны переменного тока. Они также известны как диммеры с «прямой фазой» (в основном в США).

Если симистор включается вскоре после перехода сетевого напряжения через нуль, в нагрузку передается почти полная форма волны переменного тока. По мере того, как время срабатывания задерживается, проходит все меньше и меньше формы волны переменного тока, и нагрузка получает меньше энергии. Как только симистор включен, он остается включенным до тех пор, пока ток не упадет ниже тока удержания (минимальный ток, который может переключать устройство), а затем выключается.Поскольку он двунаправленный, на нагрузку передаются положительные и отрицательные полупериоды. (Есть симисторы, которые при желании можно отключить, но они дорогие, и я никогда не видел их в диммерной схеме.)

Большая часть проблемы с диммерами TRIAC, используемыми с электронными нагрузками, заключается в том, что когда TRIAC включается, он делает это очень быстро. Это создает высокие пиковые токи в нагрузке, которые в конечном итоге могут привести к серьезному повреждению конденсаторов и некоторых других деталей. По этой причине я никогда не рекомендую использовать симисторный диммер с любой диммируемой электронной лампой — ни КЛЛ, ни светодиодной.Некоторые производители ламп заявляют, что их лампы с регулируемой яркостью можно использовать с диммером TRIAC, но я протестировал несколько и измерил пиковый ток. Все без исключения имеет место высокий (хотя и очень короткий) пиковый ток, и, несмотря на его краткость, это указывает на то, что детали будут подвергаться нагрузке.

По мере того, как все больше и больше ламп в настоящее время являются электронными, полезность диммера с передним краем серьезно снижается, а диммеры с задним краем являются гораздо более безопасным вариантом для всех форм освещения. С 3-проводным диммером заднего фронта, как описано здесь, он не может создавать опасно высокие пиковые токи, даже если используется с недиммируемыми лампами, в отличие от диммеров переднего фронта.

Почти все бытовые диммеры только 2-проводного типа (см. выше), и, естественно, это относится почти на 100% к диммерам TRIAC. В результате диммер не только нагружает электронику лампы, но и теряет контроль всякий раз, когда используется электронная нагрузка. Это делает их непригодными для большинства электронных нагрузок, даже если не учитывать высокий пиковый ток.

Передовые двухпроводные диммеры всегда отлично работали с лампами накаливания, потому что сопротивление нити накала обеспечивало стабильное опорное значение, позволяющее симистору включаться и выключаться в нужное время.Лампы накаливания не беспокоят характеристики быстрого включения симистора, потому что нагрузка резистивная и нечувствительна к форме волны переменного тока. Однако часто возникает проблема с «поющими» нитями накала ламп — быстрое включение вызывает слышимую вибрацию нити накала. Это характерно для сценического освещения.

Важно понимать, что только передние диммеры можно использовать с индуктивными нагрузками, такими как трансформаторы с железным сердечником или двигатели вентиляторов (многие симисторные диммеры можно использовать в качестве регуляторов скорости вращения вентиляторов). Показанная здесь схема предназначена только для электронных нагрузок и , включая так называемые «электронные» трансформаторы, используемые в галогенных светильниках. Они уникальны тем, что одинаково хорошо работают с диммерами с передним и задним фронтом.


Цепь диммера

Ниже показана первая принципиальная схема диммера. Диммер состоит из четырех основных секций. Первый — источник питания, в котором используется простой однополупериодный выпрямитель (D1) и базовый стабилитрон (D2).Использование однополупериодного выпрямителя обычно не рекомендуется ни для чего, но в этом случае невозможно использовать двухполупериодный выпрямитель из-за полевых МОП-транзисторов в схеме. Стабилитрон регулирует напряжение до 12В, и хотя пульсации будут, но это не мешает схеме и не нарушает ее работоспособность.

Блок питания требует довольно подробного объяснения того, как он работает, потому что это не сразу очевидно. В таком «бестрансформаторном» источнике питания чаще используется конденсатор (а не резисторы R5 и R6, как показано на рисунке) для ограничения тока. Однако в этой схеме это плохая идея. Источник питания 12 В не относится к нейтрали, поэтому обратный путь довольно запутан и включает эффекты быстрого переключения полевых МОП-транзисторов. При использовании конденсатора возникают большие всплески тока, которые трудно подавить и которые вызывают чрезмерное рассеивание пиков в последовательном токоограничивающем резисторе (что очень важно). Конечным результатом является то, что показанный источник питания является единственным разумным выбором, но он вводит в сеть очень маленькую составляющую постоянного тока (около 3.5 мА). Суммарное рассеивание будет менее 500 мВт на каждом резисторе при любых настройках диммера. Два резистора 15 кОм 1 Вт при желании можно заменить одним резистором 33 кОм/2 Вт.

Вы можете задаться вопросом, почему для D1 указан «сверхбыстрый» диод. Путь питания несколько запутан, но включает в себя быстрые переходные процессы переключения полевых МОП-транзисторов. Время обратного восстановления обычного диода слишком велико (около 30 мкс), что может привести к перегреву диода. UF4004 (или вы можете использовать UF4007, если хотите) имеет время восстановления 75 нс, что сводит к минимуму обратный ток и последующий возможный отказ.Вы также можете задаться вопросом, почему все гасящие резисторы для источника питания и детектора пересечения нуля имеют мощность 1 Вт, когда их фактическое рассеивание составляет менее 500 мВт. Предлагаются резисторы мощностью 1 Вт, потому что они физически больше и могут рассеивать тепло более эффективно, чем резисторы меньшего размера. Более низкая температура означает более длительный срок службы.

Предпочтительным источником питания является маломощный «автономный» импульсный источник питания (где вход подключен непосредственно к сети), который имеет выходное напряжение 12 В постоянного тока при токе около 50 мА.К сожалению, хотя они доступны, они обычно довольно дороги (25 австралийских долларов или больше). Они также довольно большие, причем самый маленький из тех, что я нашел, почти такого же размера, как полный австралийский диммерный модуль. Эти проблемы делают неэкономичным и утомительным включение «правильного» источника питания. Подробнее об этом варианте ниже, с использованием дешевого импульсного питания, полученного из Китая. Одним из преимуществ этого подхода является то, что вы можете использовать стандартный таймер 555, который обеспечивает более высокий ток возбуждения для полевых МОП-транзисторов.

Следующая секция — детектор пересечения нуля, выдающий отрицательный импульс, когда напряжение сети близко к нулю. Он используется для синхронизации таймера с сетью и является сердцем схемы. Без детектора пересечения нуля он просто не будет работать. U2 представляет собой оптопару, и его светодиод питается через R7 и R8, а затем от мостового выпрямителя. Здесь можно использовать диоды 1N4148, потому что обратное напряжение на любом из диодов никогда не может превышать примерно 4 В или около того.Выход (и, следовательно, вход) моста фиксируется светодиодом оптопары, поэтому постоянно поддерживается низкое напряжение. Эта схема также питается через резисторы, потому что использование конденсатора сместит фазу, и точка пересечения нуля будет неправильной. Строка серии 66k для детектора пересечения нуля питает двухполупериодный выпрямитель, а общее рассеивание резистора немного меньше, чем у цепочки 30k для источника питания.

Синхронизация обеспечивается таймером U1, 7555 или TLC555.Таймер является моностабильным и сбрасывается при каждом переходе сети через ноль. При сбросе выход (вывод 3) становится высоким и остается высоким до тех пор, пока напряжение на C1 (заряженном через R1 и VR1) не достигнет 8 В, когда выход становится низким. 7555 управляет полевым МОП-транзистором, который поэтому включается при переходе сети через ноль и выключается по истечении заданного времени (от ~ 1 до 9,5 мс для сети 50 Гц).

КМОП-матрица 7555 идеально подходит для таймера из-за гораздо меньшего потребляемого тока. Это упрощает источник питания и приводит к меньшим потерям, но выходной ток ограничен, поэтому ИС не сможет отключить МОП-транзисторы так быстро, как это может сделать стандартный 555. Это означает небольшое увеличение коммутационных потерь, но для слаботочных нагрузок это вряд ли будет проблемой. Если вы управляете несколькими светодиодными лампами, это самый простой и маленький вариант. На рис. 5 показан рекомендуемый способ питания стандартного 555 для более высоких токовых нагрузок.

Последняя секция — это силовой ключ, в котором используется пара встречно-параллельных полевых МОП-транзисторов (Q1 и Q2), оба N-канальные силовые полевые МОП-транзисторы. Когда полевые МОП-транзисторы проводят ток, мощность течет от активной части через нагрузку, а затем обратно к нейтрали через последовательно соединенные транзисторы Q1 и Q2.Соединение с источником необходимо для обеспечения опорного напряжения затвора и в качестве обратного пути для источника питания обратно к нейтрали (через внутренний диод в Q2).

Базовая схема подробно описана в статье MOSFET Solid State Relays. Путь тока проходит через оба последовательно соединенных МОП-транзистора, а соединения затвора и истока являются общими для обоих устройств. Ток нагрузки течет от стока к стоку, а внутренний диод Q2 замыкает цепь источника питания постоянного тока. Диоды MOSFET были включены в схему для ясности (я обычно не включаю их, потому что они всегда присутствуют в MOSFET).

Хотя вы можете подумать, что показанная схема не может работать, она была тщательно протестирована как для статьи о MOSFET-реле, так и для того, как показано здесь. Рассеивание зависит от сопротивления МОП-транзисторов во включенном состоянии (RDS(On), и с показанными устройствами (или подходящим эквивалентом) оно должно быть менее 0,5 Вт (каждое) при токе нагрузки до 1 А (230 Вт при 230 В). ).


Рис. 1. Полная схема диммера задней кромки

Резистор (R8) и колпачок (C5), показанные как «необязательные», могут понадобиться, если помехи улавливаются ближайшими радиостанциями (особенно AM).При использовании C5 должен быть рассчитан на 275 В переменного тока, класс X2, иначе он выйдет из строя. Используйте ли здесь , а не конденсатор постоянного тока, независимо от его номинального напряжения. За некоторыми исключениями, конденсаторы постоянного тока не рассчитаны на высокое напряжение переменного тока. Не используйте РЧ-индуктор последовательно с нагрузкой, потому что это может создать разрушительную обратную ЭДС при выключении полевых МОП-транзисторов.

Уровень освещенности устанавливается через VR1. При минимальном сопротивлении 7555 отключается менее чем за одну миллисекунду после срабатывания, поэтому до выключения полевых МОП-транзисторов проходит только небольшая часть переменного тока.При максимальном сопротивлении таймер работает 9,5 мс, поэтому сигнал переменного тока проходит почти полностью (см. временные диаграммы ниже). При промежуточных настройках кондиционер отключается где-то между двумя крайними значениями. При использовании с сетью 60 Гц максимальный период ожидания должен быть менее 8,2 мс (и предпочтительно не более 8 мс), что является одним из изменений, необходимых для работы с частотой 60 Гц/120 В.

Во время тестирования я обнаружил, что во время тестирования важно выбрать максимальное время ожидания. Если она даже немного завышена, есть вероятность схема срабатывает только на одном полупериоде, поэтому ток на лампу выпрямляется полупериодом. Это приведет к тому, что лампа будет мигать или мерцать при установке на полную яркость, а он может быть даже прерывистым. R10 (1 Мб и отображается как «SOT» — выберите при тестировании) можно добавить при необходимости. Обычно это значение составляет от 1 Мб до 2,2 Мб или около того. Это необходимо быть достаточным, чтобы таймер не превышал 9,5 мс, когда VR1 установлен на максимальное сопротивление (максимальная яркость).Необходимость этого проверена на симуляторе и схемы прототипа. Стремитесь к максимальной задержке таймера , не более , чем 9,5 мс (50 Гц) или 8,0 мс (60 Гц).

Выбор MOSFET не слишком критичен. Совершенно очевидно, что номинальное напряжение должно быть больше, чем наихудший пик сети переменного тока, и рекомендуется минимум 500 В. Для малой мощности вы можете обойтись BUZ41A или IRF840, но ток должен быть значительно ниже 1 А RMS (или не более 100 Вт «электронного» освещения). Несмотря на то, что вы можете себе представить, рассеивание MOSFET довольно низкое, но каждый раз, когда они выключаются, возникают кратковременные импульсы мощности, а в сочетании с RDS (ON) MOSFET среднее рассеивание при нагрузке 1 А должно быть менее 500 мВт, но с пиками до 150 Вт (но менее 5 мкс). Для тока более 1А почти наверняка понадобится небольшой радиатор.

Я рекомендую полевые МОП-транзисторы, которые специально рассчитаны на лавинную работу, не потому, что пиковое напряжение обычно намного превышает 325 В (номинальное), а потому, что они обеспечивают некоторую защиту от пиков, которые могут возникнуть, если диммер случайно подключит к индуктивному нагрузка.Также могут быть небольшие всплески, генерируемые из-за индуктивности проводки, и у полевого МОП-транзистора с лавинным номиналом больше шансов выжить. Вы также можете использовать устройство, рассчитанное на более высокое напряжение (рекомендуемые устройства на 500 В или 550 В). Конечно, сама по себе подача 230 В будет подвержена всплескам и другим проблемам, как само собой разумеющееся.

МОП-транзисторы большего размера (такие, как показанный IRFP460, или вы можете использовать SiGh560B, который немного дешевле, но в остальном кажется идентичным) будут выдерживать большую мощность. Большие полевые МОП-транзисторы имеют более высокую емкость затвора и требуют большего тока для быстрого отключения, поэтому вы можете предпочесть использовать схему, показанную на рис. 5.Обратите внимание, что время включения не является критическим, потому что это происходит, когда напряжение сток-исток низкое, поэтому рассеиваемая мощность незначительна. Мощность рассеивается, когда МОП-транзистор выключается, и наихудший при настройке 50%. R3 должен быть физически расположен как можно ближе к затвору MOSFET, чтобы предотвратить паразитные колебания. D11 (стабилитрон на 12 В) используется для того, чтобы на затвор никогда не попал разрушительный всплеск напряжения, и, как и R3, он должен быть физически как можно ближе к MOSFET, чтобы минимизировать паразитную индуктивность.

Для защиты от пиков настоятельно рекомендуется использовать подходящий MOV (металлооксидный варистор). Они поставляются в ошеломляющем множестве различных номиналов напряжения и рассеивания импульсов, и если вы не уверены, какой из них лучше всего подходит для этого приложения, я предлагаю вам обратиться за помощью к таблицам данных производителя и / или к вашему предпочтительному поставщику. Я не могу предложить, потому что их просто слишком много, и разные поставщики будут иметь в наличии типы, которых нет у других.

Есть два места, где резисторы используются последовательно.Это сделано как для уменьшения рассеяния на каждом резисторе, так и для удержания напряжения на резисторах в разумных пределах. Хотя вам придется довольно много искать, чтобы найти его, все резисторы имеют максимально допустимое напряжение, которое не зависит от номинальной мощности. При последовательном соединении двух резисторов напряжение распределяется по каждому из них, что повышает надежность и снижает вероятность того, что резисторы перейдут на высокое сопротивление (распространенный режим отказа, когда напряжение слишком высокое).


Сигналы

С такой схемой вам нужны некоторые осциллограммы, чтобы вы могли точно увидеть, что должно произойти.Если вы хотите провести аналогичные измерения, схема должна быть изолирована сетевым изолирующим трансформатором 1:1, и имейте в виду, что все вполне способно убить вас (или ваш осциллограф). Если вы обычно используете защитный выключатель, имейте в виду, что он не сработает, если вы соприкоснетесь с токоведущими частями при использовании изолирующего трансформатора. Серьезные травмы или смерть представляют собой вполне реальный риск. Нет, я не шучу и не преувеличиваю!

Показанные осциллограммы были взяты из симулятора, но реальные ничем не отличаются.Ниже приведены некоторые формы сигналов, снятые непосредственно с моего цифрового осциллографа (я использовал изолирующий трансформатор для питания диммера для всех измерений).


Рис. 2. Кривые нагрузки и затвора полевого МОП-транзистора

Верхняя кривая (красная) показывает напряжение затвора MOSFET, а нижняя кривая показывает ток нагрузки. Нагрузкой, которую я использовал в симуляторе, был резистор 230 Ом, который будет рассеивать 230 Вт при 230 В переменного тока (с диммером, установленным на полную мощность). Мощность при показанной осциллограмме (диммер установлен на 50%) составляет 115 Вт — ровно половину.

Есть несколько других сигналов, но они не очень интересны. Выход детектора пересечения нуля положительный, с узкими (около 1 мс) отрицательными импульсами, когда переменный ток проходит через ноль 100 раз в секунду (см. ниже). Напряжение на C1 имеет линейный характер, который прекращается, когда напряжение достигает 8 В (2/3 напряжения питания). В этот момент на выходе 555 падает низкий уровень, отключая полевой МОП-транзистор и прерывая ток через нагрузку.

Есть кое-что интересное, о чем вам тоже нужно знать.Если вы используете резистивную нагрузку 230 Ом, установите диммер на 50% и измерите ток нагрузки с помощью истинного RMS-метра, вы обнаружите, что он составляет около 707 мА. Если вы посчитаете мощность, вы получите цифру 162 ВА (вы только что рассчитали ВА, а не Вт). Если нагрузка действительно рассеивает 115 Вт, а вы измеряете входную мощность 162 ВА, коэффициент мощности равен 0,71, рассчитанный по …

.
Коэффициент мощности = реальная мощность (Вт) / полная мощность (ВА)

Немногие любители понимают коэффициент мощности, и даже некоторые инженеры ошибаются.Ваш счетчик электроэнергии зарегистрирует только фактической мощности (ватт), и это то, за что вы платите. Полная мощность (ВА или вольт-ампер) – это мощность, которая должна подаваться через систему распределения электроэнергии. Поставщикам не нравится низкий коэффициент мощности, поскольку он снижает пропускную способность их сети. Подробнее об этом (если вам интересно) читайте в статье Power Factor.

Диммеры

с обрезанием фазы (как по переднему, так и по заднему фронту) имеют довольно низкий коэффициент мощности, и это особенно плохо при очень низких настройках.Однако большая часть мощности потребляется там, где большинство электронных нагрузок в любом случае не потребляют много тока. Вы не можете изменить его, а альтернатива (настоящий синусоидальный диммер) непрактична для домашнего использования из-за стоимости и сложности необходимых цепей.

Короче говоря, диммерные лампы определенно уменьшают ваши счета за электроэнергию и продлевают срок службы ваших ламп. Все типы ламп ( при условии, что они классифицируются как диммируемые ) выигрывают от снижения мощности при использовании диммера, хотя галогенные лампы должны поддерживаться на уровне выше 60%, чтобы поддерживать «галогенный цикл» (посмотрите, если вы не знаете что это такое).Уменьшение яркости любой лампы накаливания, включая галогенную, представляет собой , а не , линейную функцию, поэтому затемнение до (скажем) 50% может снизить мощность примерно на 30% или около того.


Использование с 120 В, 60 Гц

Как отмечалось ранее, для работы на 120 В необходимо внести несколько изменений. Во-первых, R5 и R6 должны быть уменьшены в номинале, или вы можете исключить один из этих резисторов. Общее значение для 120 В должно быть около 15 кОм вместо 30 кОм, как показано на рисунке, поэтому используйте последовательно два резистора 8,2 кОм 0,5 Вт (это дает 16.4k, что достаточно близко). Для детектора пересечения нуля общее сопротивление должно быть около 30 кОм (я предлагаю последовательно подключить пару резисторов 15 кОм 0,5 Вт).

Поскольку синхронизация также отличается, необходимо изменить C1. Использование 130 нФ (120 нФ параллельно с 10 нФ) близко к идеальному, обеспечивая максимальное время ожидания чуть более 7,8 мс. Если таймер не может создать полуволновую форму волны, это не так критично (это диммер лампы, и он не претендует на то, чтобы быть точным устройством). Помните, что может потребоваться R10, чтобы гарантировать, что таймер никогда не сможет работать более 8 раз.0 мс.


Сигналы от прототипа

Следующие формы сигналов были взяты из прототипа схемы, которую я построил. Производительность практически идентична прогнозируемой симулятором и на 100% стабильна при любой нагрузке. Осциллограммы были сняты с лампой накаливания мощностью 60 Вт в качестве нагрузки, но я также проверил схему с диммируемым светодиодным светильником, и она работала безупречно. Проблемы, с которыми обычно сталкиваются, не могут возникнуть, потому что диммер всегда имеет идеальный эталон — нейтраль.Первые три формы сигнала показывают ток нагрузки, а масштаб составляет 200 мА/деление.


Рис. 3. Осциллограммы, взятые с прототипа

Четыре кривых показывают минимальный ток через лампу (A), 50 % (B) и максимальный (C), а также сигнал перехода через ноль (D). В каждом случае 555 срабатывает, и полевые МОП-транзисторы включаются в точке пересечения нуля (поскольку напряжение, показанное в «D», падает ниже 4 В и отображается как «Trig»), и выключаются по истечении времени ожидания 555. При низких настройках таймер заканчивается очень быстро (чуть менее 1 мс), и по мере увеличения временной задержки допускается прохождение большей части сигнала сети, прежде чем полевые МОП-транзисторы отключат ток на нагрузку. Максимальная задержка составляет около 9,1 мс (видно на «C»). Если вы внимательно посмотрите на формы сигналов, вы увидите, что полевые МОП-транзисторы включаются только за 90 294 до 90 295, когда сигнал переменного тока фактически проходит через ноль. Это не проблема.

Эти сигналы были захвачены непосредственно с моего прототипа схемы, которая питалась через развязывающий трансформатор, чтобы осциллограф не создавал опасности (или (возможно, частичного) короткого замыкания). НЕ ПЫТАЙТЕСЬ проводить измерения, если вы не уверены на 101% в своей способности сделать это, не убивая себя или свое тестовое оборудование.При подключении к сети каждая часть цепи должна рассматриваться как смертельная, потому что это так!


Строительство

Из-за высокого напряжения, с которым работает схема, конструкция имеет решающее значение для безопасности пользователя. Большинство также предпочтет, чтобы использование диммера не привело к пожару в их доме, поэтому не рекомендуется срезать углы. В то время как таймер, детектор пересечения нуля и источник питания (, не включая последовательные резисторы ) могут быть собраны с использованием Veroboard или аналогичного материала, высоковольтные цепи должны быть собраны с использованием маркировочных полосок или других средств, обеспечивающих механическую стабильность и электрическую безопасность.Veroboard не подходит, потому что дорожки расположены слишком близко друг к другу, очень тонкие и не рассчитаны на ток, который может потреблять схема.

Вы на самом деле можете использовать Veroboard , но вы должны иметь возможность удалить целые дорожки (или их части), чтобы получить приемлемое расстояние между точками высокого напряжения в цепи, и любая дорожка, по которой проходит ток нагрузки, должна быть усилена луженой медной проволокой. чтобы убедиться, что он может проводить ток без плавления. Это подход, который я использовал с прототипом, который использовался для создания сигналов, показанных выше.

Будьте особенно осторожны с горшком. Изоляция 99% кастрюль далеко не достаточно хороша для защиты от поражения электрическим током, и большинство из них имеют металлические стержни. Пластиковая ручка абсолютно необходима, и она не может оторваться во время обычного использования. Если ручка удерживается на месте установочным винтом, вам нужно убедиться, что головка винта достаточно глубокая, чтобы вы могли вдавить кусок силикона или резины в отверстие, чтобы винт не мог быть связался. Можно приобрести кастрюли с пластиковыми стержнями, но их сложно (или даже невозможно) получить у некоторых поставщиков.Вам придется искать каталоги ваших поставщиков, чтобы найти их. В идеале используйте пластиковый стержень, если он у вас есть, потому что он чрезвычайно безопасен и упрощает выбор ручки — вы можете использовать все, что подходит к стержню.

Печатная плата была бы идеальной, но в настоящее время нет планов сделать ее доступной. Это может измениться, если есть достаточный интерес. Сделать этот диммер достаточно маленьким, чтобы он соответствовал пространству, доступному в типичных распределительных коробках, будет непросто. Стандартные 2-проводные диммеры в Австралии очень компактны (примерно 25 x 25 x 34 мм), а в универсальных типах с задней кромкой широко используются компоненты SMD, поэтому они могут устанавливаться на настенные панели, не мешая переключателям и проводке.В общем, SMD не подходит для домашнего строительства, потому что детали очень маленькие и часто недоступны в небольших количествах. Необходимость покупать 1000 резисторов, когда вам нужен только один или два, — это не то, что понравится большинству людей. Поскольку есть по крайней мере 4 резистора, которые нагреваются довольно сильно (все 1 Вт), детали SMD не очень подходят.

Обратите внимание, что C4 (47 мкФ, 25 В, электро) должен быть расположен как можно ближе к таймеру 555, в противном случае сбои питания, вызванные переключающим выходом 555, могут вызвать проблемы.Версия CMOS 7555/TLC555 не критична, и С4 не нужно располагать особенно близко к микросхеме, поскольку выходной каскад не потребляет большой ток при изменении состояния. Остальную часть блока питания можно расположить в любом удобном месте.

Трудно рекомендовать удаленно установленный потенциометр из-за относительно высокого импеданса. Если на проводах потенциометра появится гул или шум, это приведет к нестабильной работе. Я протестировал и подтвердил это, и введенный шум может вызвать мерцание лампы, полуволновую работу и чрезмерную чувствительность к любым управляющим сигналам в сети.Я настоятельно рекомендую подключать потенциометр близко к таймеру 555 с минимальной длиной провода.


Альтернативный источник питания

Показанный источник питания (R5, R6, D1, D2 и т. д.) настолько прост, насколько это вообще возможно, и, к сожалению, это полуволна, которую не одобряют поставщики энергии. Тем не менее, это очень слабый ток, поэтому не вызовет проблем с сетью. Он будет рассеивать чуть менее 1 Вт все время, когда сетевой выключатель замкнут. Постоянная составляющая составляет около 3,3 мА — немного, но складывается.Как уже отмечалось, питание от конденсатора использовать нельзя, потому что конденсатор будет пропускать всплески сигнала переключения полевого МОП-транзистора. Это приводит к очень высоким пиковым потерям в последовательном ограничительном резисторе. Небольшую постоянную составляющую можно свести к минимуму с помощью дополнительного диода, но это удваивает рассеяние на R5 и R6, поэтому не рекомендуется.

Альтернативой является использование миниатюрного импульсного источника питания. Я использовал один из них для своего первого прототипа со стандартным таймером 555, и пока он работает хорошо и не имеет никаких проблем.Конечно, есть и недостатки, и они включают в себя размер, стоимость и надежность. Самый дешевый преобразователь переменного тока в постоянный «известной марки» будет стоить не менее 12 долларов, но большинство из них стоят дороже. Вы можете купить небольшой SMPS на ebay (это то, что я использовал), и хотя они дешевы (менее 3,00 долларов США за один, показанный ниже), самый маленький из тех, что я нашел, имеет размеры 32 x 22 x 18 мм. Подойдет серия Recom RAC01-SC, но они снова немного крупнее и значительно дороже. Если вы решите использовать SMPS, убедитесь, что он имеет выход постоянного тока 12 В и что диапазон входного переменного тока соответствует напряжению вашей сети. Преобразователь должен иметь полностью изолированный выход, чтобы не было электрического соединения между сторонами переменного и постоянного тока. Минимальное напряжение изоляции должно быть 1 кВ.


Рис. 4. Пример миниатюрного SMPS

Это фотография ИИП, который я использовал. Он китайского происхождения и в основном предназначен для поверхностного монтажа, за исключением трансформатора и крышек фильтров. В целом конструкция неплохая, но это мало о чем говорит. Основная область неопределенности — «как долго это продлится?», И на этот вопрос просто нельзя ответить, не запуская его до тех пор, пока он не выйдет из строя.Естественно, при выходе из строя блока питания выходит из строя и диммер, а мы привыкли, что диммеры служат много лет.

В целом, использование импульсного источника питания является хорошим вариантом, особенно если используется стандартный таймер 555. Конструктор должен решить, каким путем пойти на поставку. Если вы планируете использовать эти диммеры на значительных уровнях мощности (более 200 Вт освещения), то SMPS — гораздо лучший выбор. Для всей схемы 555 требуется всего около 12 мА, но самый маленький SMPS, который я нашел, составляет 1 Вт (84 мА), поэтому во время использования он будет работать на холостом ходу.Обратите внимание, что источник питания не может совместно использоваться несколькими диммерами, и каждый диммер должен иметь собственный источник питания .


Рис. 5. Использование импульсного источника питания для цепи диммера

Выше показана общая схема использования импульсного источника питания. Вход питания подключается непосредственно между активным и нейтральным проводами, а выход 12 В постоянного тока подключается, как показано на рисунке. Вам по-прежнему нужен C4, подключенный как можно ближе к таймеру 555, но вы можете уменьшить его до 10 мкФ, если хотите.R4, R5, R6, D1, D2 и C3 в этой версии не используются. Одним из преимуществ этого подхода является отсутствие эффективного постоянного тока, наложенного на сеть. При простом ограниченном источнике питания резистора, показанном на рис. 1, чистый постоянный ток составляет около 2 мА, что не является проблемой, но далеко не идеально.

Вы также можете использовать традиционный линейный источник питания на основе трансформатора, но он будет значительно больше и тяжелее, чем любой небольшой импульсный источник питания. Конечно, он также будет чрезвычайно надежным, что необходимо учитывать, если схема диммера установлена ​​в труднодоступном месте.


Выводы

Я провел множество испытаний обоих прототипов, и они работают очень хорошо. Хотя захваченные сигналы были получены с лампой накаливания в качестве нагрузки, я также провел тесты с парой диммируемых светодиодных светильников и даже смог получить полезный диапазон диммирования от пары недиммируемых компактных люминесцентных ламп . Текущие формы волны были в пределах нормального диапазона, а затемнение примерно до 30% было вполне удовлетворительным. Однако срок службы стандартных компактных люминесцентных ламп значительно сократится, если их затемнить, поэтому это не рекомендуется. Обычный 2-проводной диммер был совершенно бесполезен с КЛЛ и в лучшем случае считался бы маргинальным со светодиодами с регулируемой яркостью. В большинстве случаев конструкция диммера (и лампы) должна дополнять друг друга, а многие светодиодные лампы с регулируемой яркостью несовместимы с некоторыми диммерами, поэтому результаты получаются случайными.

Некоторые недиммируемые светодиодные лампы также можно диммировать, но только если они рассчитаны на обычную сеть 230 В. Светильники широкого диапазона (85-250 В) не могут быть диммированы, потому что их внутренний источник питания (также известный как «балласт») обеспечит полную светоотдачу, как только напряжение превысит минимальное значение, независимо от формы сигнала сети.При низких настройках (на пороге нормальной работы) недиммируемые широкодиапазонные светодиодные лампы, скорее всего, будут мигать и гаснуть. Опять же, я проверил это во время тестирования.

Как и ожидалось, 3-проводной диммер превосходит любой 2-проводной диммер на всех нагрузках, хотя особой разницы с лампой накаливания нет. Однако даже с лампой накаливания полная мощность действительно соответствует полной мощности , и очень небольшое сетевое напряжение «теряется» через диммер. Этот общий класс диммеров должен быть сегодня стандартом, потому что 2-проводные диммеры просто не подходят для использования с электронными нагрузками.

Схема более сложная (и дорогая), чем настенный диммер на основе симистора, но она обеспечивает почти идеальную «книжную» производительность с любой диммируемой лампой . Полное отсутствие «всплывания» и других нежелательных эффектов, характерных для 2-проводных диммеров, является отличительной чертой описанной схемы. У меня есть довольно много диммеров известных брендов, которые я использую для тестирования, и обе показанные схемы работают лучше и более предсказуемы, чем двухпроводной диммер любой с протестированной лампой любой .Просто нет никакого сравнения — этот диммер настолько близок к дорогой программируемой домашней автоматизации или профессиональному диммеру освещения, насколько это возможно.

Обратите внимание, что сетевой фильтр не показан, но его использование необходимо, если ожидается, что диммер пройдет испытания на «кондуктивное излучение» в соответствии со стандартами IEC или аналогичными стандартами. Как показано (без фильтра), схема гарантированно не соответствует требованиям IEC 61000-3-2-2014 или любого последующего/эквивалентного стандарта. Минимальный фильтр будет использовать синфазную катушку индуктивности и как минимум один конденсатор класса X2.


Каталожные номера

Ссылок нет, потому что толковых описаний в сети нет, кроме того, что я написал по теме. Я долго и усердно искал, и самая близкая вещь, которую я где-либо видел, неверна и не может работать. Есть также некоторые обсуждения на форуме, которые мало чем полезны для всех, особенно для человека, который задал вопрос в первую очередь! По состоянию на 2018 год информации немного больше, но большая ее часть по-прежнему основана либо на идеях, которые (все еще) не работают, либо на изображениях с этой страницы.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован.
