Как наносят размеры на чертеже.

Чертежи должны содержать размеры, чтобы можно было судить по ним о величине изображенного предмета и его частей. Размеры на чертежах наносят в миллиметрах, но наименование измерений не указывают. Как наносят эти размеры?


1. Вначале проводят выносные линии перпендикулярно тому отрезку, размер которого указывают (рис. 28, а). Затем на расстоянии 6…10 мм от контура детали проводят параллельно ему размерную линию. Размерная линия ограничивается с двух сторон стрелками. Какой должна быть стрелка и в какой последовательности ее вычерчивать, показано на рис. 29. Выносные

линии выходят за концы стрелок размерной линии нa 1…5 мм. Выносные и размерные линии — сплошные тонкие. Над размерной линией, ближе к ее середине, наносят размерное число.

2. Для обозначения диаметра перед размерным числом наносят специальный знак — кружок, перечеркнутый прямой линией (рис.

28, б и 30). Если внутри окружности размерное число не помещается, его выносят за пределы окружности, как показано на рис. 28, в. Аналогично поступают при нанесении размера прямолинейного отрезка.

3. Для обозначения радиуса перед размерным числом всегда пишут латинскую букву R (рис. 28, г). Размерную линию при нанесении радиуса проводят из центра дуги. Она оканчивается стрелкой с одной стороны.

4. Обратите внимание, как нанесено размерное число 30 на рис.28, а. Размерная линия расположена вертикально, поэтому размерное число пишут так, чтобы его можно было читать справа. При наклонных размерных линиях цифры располагают, как показано на рис. 28, б и г.


5. Если на чертеже несколько размерных линий, параллельных друг другу, то вначале наносят меньший размер. Так, на рис. 28, а сначала нанесен размер 10, а затем 30. В этом случае выносные и размерные линии на чертеже не пересекаются. Расстояние между параллельными размерными линиями равно от 6 до 10 мм.

6. Величину углов указывают в градусах с обозначением единицы измерения (значок 0). Размерную линию при этом проводят в виде дуги окружности с центром в вершине угла (рис. 28, д).

7. Если в детали имеется несколько одинаковых элементов, то на чертеже рекомендуется наносить размер лишь одного из них с указанием количества. Например, запись на чертеже «3 отв. 0 10» означает, что в детали имеется три одинаковых отверстия диаметра 10 мм

Применение масштаба в черчении

В практике приходится вычерчивать очень крупные детали, как, например, детали самолета, корабля, автомашины, и очень мелкие: детали часового механизма, некоторых приборов и т.д. Крупные детали не поместятся на чертеже стандартного формата, если не уменьшить их изображение. Мелкие детали, которые порой еле заметны простым глазом, невозможно вычертить в натуральную, т. е. истинную, величину имеющимися чертежными инструментами. Поэтому в черчении изображения


больших деталей уменьшают, а малых увеличивают по сравнению с действительными размерами.

Число, которое показывает, во сколько раз размеры изображения больше или меньше действительных размеров детали, называется масштабом.

Говоря иными словами, масштаб— это отношение линейных размеров изображения к линейным размерам самой детали.

Масштабы, применяемые при выполнении чертежей, стандартизованы. Стандарт разрешает выбирать следующие масштабы:

а) для уменьшения: 1:2; 1:2,5; 1:4; 1:5; 1:10 и др.,

б) для увеличения: 2:1; 2,5:1: 4:1; 5:1; 10:1 и др.

Наиболее желателен масштаб 1:1. В этом случае при выполнении чертежа не нужно пересчитывать размеры детали (рис. 31, в).


Масштабы записывают так: М 1:2, М5:1, М1:1 и т.д. Если масштаб указывают на чертеже в специально назначенной графе Основной надписи, то перед обозначением масштаба букву М не пишут (см. рис. 22, о).

Следует помнить, что, в каким бы масштабе ни выполнялось изображение. размеры на чертеже проставляют действительные, т.е. те, которые имеет деталь в натуре (рис. 31, в и г).


Нанесение размеров. §7. основные правила нанесения размеров на чертежах Черчение перечеркнутый круг

Начавшись во второй половине XVIII века в Англии, индустриальная революция в XIX столетии прокатилась по многим странам Европы и мира.

Она характеризовалась бурным развитием техники и промышленного производства. Изготовление продукции перемещалось из мануфактур и мастерских на крупные фабрики и заводы. Однако переход от единичного и мелкосерийного производства к массовому, а также разделение труда потребовали создания разнообразной конструкторской и технологической документации, что обусловило развитие прикладной дисциплины — черчения.

Появление стандартизации

Черчение позволяет создавать графическое изображение объекта, необходимое для его изготовления. Однако для производства одного внешнего вида изделия мало. Чертеж также содержит размеры, масштаб, технические требования, материал и другие характеристики детали. Дальнейшее развитие производства привело к разделению труда, когда комплектующие изготавливаются на разных предприятиях, а потом осуществляется сборка готового изделия. Это потребовало унификации и стандартизации деталей и единого правила исполнения чертежей. Для удобства записи и восприятия технической информации были введены условные обозначения, такие как, например, знак диаметра или толщины, облегчающие запись указываемых характеристик.

Условные обозначения: знак диаметра

Стандартами предусмотрены различные условные обозначения, которые позволяют производить запись геометрических и технологических параметров изображенного объекта: знаки радиуса, толщины, угла, допуска и припуска обработки. К ним же относится и диаметр, которым определяются размеры отверстий и тел вращения. Хорда, соединяющая две точки на окружности (шаре) и проходящая через ее (его) центр, и называется диаметром. Как же он обозначается на чертежах? Знак диаметра представляет собой окружность, перечеркнутую линией, наклоненной под 45 о к вертикали по направлению движения часовой стрелки. В некоторых случаях используется латинская литера D, которая допускается к применению наравне с основным символом.

Знак диаметра в Word

С развитием компьютерных технологий большую часть начали переводить в электронную форму, что облегчает создание, хранение, пересылку и тиражирование чертежей и Для этого применяются специальные программы.

Например, для построения чертежей используется AutoCAD, а для текстовых документов — Word, входящий в пакет Microsoft Office. Наряду с платным программным обеспечением, существует и бесплатное: NanoCAD, Open Office.

Соответственно, в эти программы перекочевали и условные обозначения, в том числе и знак диаметра. На стандартной раскладке клавиатуры он отсутствует, поэтому, чтобы вставить его в документ, создаваемый с использованием текстового редактора Word, необходимо пройти следующим путем: «Вставка → Символ → Другие символы → переключаем «Шрифт» на «Symbol» → Æ». Код знака диаметра в «Символ (шестнадцатеричный)» — 00С6. Так как этот элемент присутствует не во всех шрифтах, то его можно заменить на перечеркнутое «о»: «Ø», код — 00D8 в «Юникод (16)».

По изображениям предмета на чертеже судят о его величине и величине его отдельных частей. Основанием для этого служат размерные числа, независимо от того, в каком масштабе и с какой точностью

Рис. 7


Рис. 8


Рис. 9


Рис. 10


Рис. 11


Рис. 12


Рис. 13

выполнены изображения. Правила нанесения размеров на чертежах установлены ГОСТ 2.307-68.

Размеры на чертеже указывают размерными числами, размерными и выносными линиями. Размерные числа на чертежах, как правило, указывают в миллиметрах без указания единиц измерения. В тех случаях, когда необходимо применять другие единицы измерения длины, их показывают после размерного числа.

Размерные числа наносят над размерной линией, возможно ближе к ее середине. Зазор между размерным числом и размерной линией должен быть около 1,0 мм. Высоту цифр размерных чисел принимают не менее 3,5 мм (рис. 7).

Размерная линия проводится параллельно отрезку, размер которого над ней наносится. Ее проводят между выносными линиями, проведенными перпендикулярно размерным. Допускается размерные линии проводить непосредственно к линиям видимого контура, осевым и центровым.

В отдельных случаях размерная линия может проводиться не перпендикулярно выносной (рис. 8). Размерные линии ограничивают стрелки (рис. 9). В отдельных случаях их проводят не полностью, а с обрывом стрелки с одной стороны (рис. 10). Размер стрелки выбирают от принятой на чертеже толщины сплошной толстой основной линии. В пределах одного чертежа величина стрелок должна быть по возможности одинаковой. Не рекомендуется в качестве размерных линий использовать контурные, осевые, центровые и выносные линии.

Если длина размерной линии мала для размещения стрелок, то размерную линию продолжают за выносные линии, и размеры наносят, как показано на рис. 11.

Выносные линии проводят от границ измерений, они являются вспомогательными и служат для размещения между ними размерных линий. Выносные линии следует по возможности располагать вне контура изображения, перпендикулярно прямолинейному отрезку, размер которого необходимо указать. Выносные линии должны выходить за концы стрелок размерных линий на 1. ..5 мм (рис. 12).

Минимальное расстояние от размерной линии до параллельной ей линии должно быть 10 мм, а между параллельными размерными линиями — 7 мм.

Угловые размеры на чертежах проставляются в градусах, минутах и секундах с указанием единиц измерения. Размер угла наносят над размерной линией, которая проводится в виде дуги с центром в его вершине. Выносные линии в этом случае проводятся радиально (рис. 13).

При различных наклонах размерных линий размерные числа линейных размеров располагают так, как показано на рис. 14, а, а угловые размеры — как показано на рис. 14, б. Если размерная линия будет находиться в зоне, которая на чертеже заштрихована, размерные числа наносят на полках линий-выносок (рис. 15).

Если для написания размерного числа мало места над размерной линией или это место занято другими элементами изображения и впи-

Рис. 14

Рис. 15

Рис. 16

Рис. 17

сать в него размерное число невозможно, размерное число наносят по одному из вариантов, приведенных на рис. 16.

С целью упрощения ряда изображений, создания удобств для чтения чертежа стандарт предусматривает применение условных обозначений в виде букв латинского алфавита и графических знаков, которые ставятся перед размерными числами. На чертежах применяются

Рис. 18

Рис. 19

Рис. 20

Рис. 21

Рис. 22

Рис. 23


Рис. 24

знаки и буквы для обозначения диаметра и радиуса, длины дуги и квадрата, уклона и конусности, сферы, толщины и длины детали.

Перед размерным числом диаметра наносится знак 0 (рис. 17). Причем между знаком и числом никаких пропусков не предусмотрено. Для окружностей малого диаметра размерные линии стрелки и сам размер наносят по одному из вариантов, приведенных на рис. 18.

Перед размерным числом радиуса дуги всегда ставится знак в виде прописной латинской буквы R. Размерную линию в этом случае проводят по направлению к центру дуги и ограничивают только одной стрелкой, упирающейся в дугу или ее продолжение (рис. 19). Если величина радиуса на чертеже менее 6 мм, стрелку рекомендуется распо-

Рис. 25

лагать с внешней стороны дуги. При необходимости задания положения центра дуги его отмечают пересечением центровых или выносных линий (рис. 20). В тех случаях, когда на чертеже изображена дуга большого радиуса, для которой центр можно не обозначать, размерную линию обрывают, не доводя до центра (рис. 21). Если же в этом случае центр необходимо отметить, допускается приближать его к дуге (рис. 22). Размерная линия в этом случае показывается с изломом 90°, и оба участка размерной линии проводятся параллельно. Не следует располагать на одной прямой размерные линии, выходящие из одного центра и предназначенные для обозначения размерных дуг. Радиусами рекомендуется обозначать дуги до 180°; дуги, величина которых составляет более 180°, обозначаются диаметром.

Знак дуги наносится над размерным числом (рис. 23). Длину дуги задают в линейных единицах, а размерное число, обозначающее дугу, наносится над размерной линией в соответствии с обычными требованиями.

Для простановки размеров квадрата применяют соответствующий знак D, высота которого равна 7 /10 высоты размерного числа (рис. 24, а). При ином расположении квадрата наносят размеры его сторон (рис. 24, б). Следует отметить, что знак квадрата наносят только на том изображении, на котором он проецируется в линию.

Знак конусности поверхности наносится на полке линии-выноски, расположенной параллельно оси конуса или на оси конуса (рис. 25, а). Знак конусности располагают так, чтобы его острый угол был направлен в сторону вершины конуса. Величину конусности определяют отношением разности диаметров двух поперечных сечений конуса к расстоянию между этими сечениями, т. е. k = D dll, где D — диаметр большого сечения; d — диаметр меньшего сечения; l — расстояние между сечениями. Конусность указывают в виде простого дробного числа (рис. 25, б).

Знак уклона прямой указывают на полке линии-выноски. Уклон i представляет собой тангенс угла между данной прямой и горизонтальной или вертикальной прямой (рис. 26, а). Знак уклона располагается

Рис. 26

Рис. 27

Рис. 28

так, чтобы острый угол его был направлен в сторону уклона прямой (рис. 26, б). Уклон, как и конусность, на чертеже задают простой дробью, в процентах или в промилях.

Для обозначения сферы на чертеже применяют знак диаметра или радиуса. В тех случаях, когда по чертежу сферу трудно отличить от других поверхностей, перед знаком радиуса или диаметра допускается добавлять слово «Сфера». Надпись на чертеже выполняется по типу «Сфера диаметр 17» или «Сфера R 10» (рис. 27).

Простые плоские детали изображаются в виде одной проекции. В этих случаях ее толщину обозначают строчной буквой s и надпись на чертеже выполняется по типу s2 и располагается на полке линии-выноски (рис. 28, а). Длину предмета указывают буквой / (рис. 28, б).

Фаски на чертежах наносят двумя линейными размерами (рис. 29, а) или одним линейным и одним угловым (рис. 29, б). В том случае, если

Рис. 29

угол наклона образующей конуса равен 45°, применяют упрощенное обозначение фаски, когда размерная линия проводится параллельно оси конуса, а надпись выполняется по типу «2 х 45» (рис. 29, в).


Правила нанесения размеров на чертежах устанавливает ГОСТ 2.307-68 (СТ СЭВ 1976-76, СТ СЭВ 2180-80). Число размеров на чертеже должно быть минимальным, но достаточным для изготовления изделия. Лишние размеры перегружают чертеж. Каждый размер на чертеже указывается один раз.
Размеры на чертежах указываются размерными числами и размерными линиями со стрелками на концах.
Размеры предпочтительно проставлять вне контура изображения. Для этого с помощью выносных линий размер выносят за пределы изображения. Выносная линия должна выходить за концы стрелок размерной линии на 1…5 мм, на учебных чертежах — на 2. ..3 мм (рис. 51 ]. Размерная линия проводится параллельно прямолинейному отрезку, размер которого указывается. Выносные и размерные линии располагаются перпендикулярно друг к другу. Допускается проведение выносной линии не под прямым углом к размерной линии, при этом выносные линии, размерная линия и измеряемый отрезок образуют параллелограмм (рис. 52). Если требуется показать расстояние между вершинами скругляемых углов (рис. 53), то-выносные линии проводятся от точек пересечения тонко проведенных сторон скругляемых углов. Размерные и выносные линии выполняют сплошными тонкими линиями. Стрелки размерных линий упираются в выносные линии или в соответствующие контурные, центровые или осевые линии (рис. 54). Форма стрелки и примерное соотношение ее элементов показаны на рис. 55, где s — толщина обводки линии видимого контура, от которой зависит величина элементов стрелки; h-расстояние между створками стрелки; / — длина стрелки. На учебных чертежах длину стрелки следует брать примерно (5,5 . .. 6) s, что обеспечивает форму стрелки по ГОСТ 2.307-68.

При нанесении размеров нужно стремиться к тому, чтобы все стрелки были одинаковыми. Выполнять их следует остро заточенным карандашом ТМ или М.
Нельзя использовать в качестве размерных линий контурные, осевые и центровые линии.
Расстояние от первой размерной линии до линии контура изображения должно быть не менее 10 мм, а между параллельными размерными линиями не менее 7 мм (рис. 56).
При простановке большого числа размеров необходимо избегать пересечения размерных и выносных линий. Для этого следует соблюдать порядок простановки размеров: сначала размеры мелких элементов чертежа, затем крупных. Завершают простановку размеров габаритные размеры: длина; высота, ширина детали.
Нельзя проводить размерную линию так, чтобы концы стрелок упирались в точки пересечения линий контура, осевых или центровых линий. От этих точек нужно провести выносные линии.
Если длина размерной линии недостаточна для размещения на ней стрелок, то размерную линию продолжают за выносные или контурные линии и стрелки наносят снаружи- от этих линий обращенными остриями друг к другу (рис. 56).
При недостатке места для стрелок на размерных линиях, расположенных цепочкой, их можно заменить точками (рис. 57, а) или засечками (рис. 57, б). Засечки проводятся под углом 45° к размерной линии, длиной 3 мм.
Если деталь изображается с разрывом, размерная линия не прерывается (рис. 58).
Допускается размерную линию проводить с обрывом при указании размера диаметра окружности, при этом размерная линия обрывается за центром окружности (рис. 59, а). Если на чертеже симметричного предмета элементы изображены только до оси симметрии или с обрывом, то размерные линии, относящиеся к этим элементам, проводят с обрывом и обрыв размерной линии делают дальше оси или линии обрыва (рис. 59, б и в)».
При недостатке места для стрелок из-за близко расположенных контурных линий контурные линии можно прерывать (рис. 60).
Размерные числа ставят над размерной линией на расстоянии 1…1.5 мм, параллельно ей, и по возможности ближе к середине под углом 75°. На учебных чертежах высота размерных чисел равна 3,5 мм. Размерные чиела не зависят от масштаба, в котором выполнен чертеж, они всегда соответствуют действительным размерам изображенного предмета.

Линейные размеры на чертеже указываются в миллиметрах без указания единицы измерения при размерном числе. Применять простые дроби для размерных чисел не допускается, за исключением размеров в дюймах.
Не допускается разрывать линию контура для нанесения размерных чисел и наносить их в местах пересечения размерных, осевых и центровых линий. Если размерные числа попадают на осевые линии (рис. 61, а), центровые (рис. 61, б) или линии штриховки (рис. 61, в), то эти линии прерывают.
При нанесении нескольких параллельных размерных линий размерные числа над ними располагают в шахматном порядке (рис. 62).
Если размерная линия вертикальная, то размерное число пишут слева от нее (рис. 63).

Размерные числа линейных размеров при различных наклонах размерных линий располагают, как показано на рис. 64. Если размерная линия от вертикального положения отклонилась влево, то размерное число наносят справа от нее, над размерной линией. Если размерная линия отклонилась вправо от вертикального положения, то размерное число наносят над размерной линией слева. Если угол отклонения размерной линии от вертикального положения меньше или равен 30° (заштрихованная зона на рис. 65, а), то размерное число следует располагать над полкой линии-выноски (рис. 65, б).
Если для размерного числа недостаточно места, то размер следует наносить, как показано на рис. 66.

Размеры, относящиеся к одному и тому же конструктивному элементу (пазу, углублению, выступу, отверстию и т. п.), следует группировать в одном месте, располагая их на том изображении, где более полно показан этот элемент (рис. 67).
Не допускается наносить на чертеже размеры в виде замкнутой цепи. На одном участке этой цепи размер не проставляют, так как он получится в процессе изготовления детали (рис. 68). Исключение составляют строительные чертежи или чертежи, на которых один из размеров дается как справочный. Справочным размером называется размер, не подлежащий выполнению по данному чертежу. дуги. В заштрихованной на рис. 70 зоне размеры наносить не рекомендуется, но если этого избежать нельзя, то их следует располагать над горизонтально расположенной полкой линии-выноски. Для углов малых размеров при недостатке места размерное число также наносят над полкой линии-выноски (рис. 70, угол 10°).
Размерные числа, расположенные над несколькими концентрическими размерными линиями, смещаются в шахматном порядке (рис. 71).
Нанесение размеров радиусов показано на рис. 72. Перед размерным числом.ставится прописная буква R. Знак радиуса и размерное число выполняются шрифтом одного размера. Размерная линия проводится через центр или в направлении центра дуги окружности. Стрелка на такой размерной линии выполняется только на конце, упирающемся в линию дуги. Если необходимо на чертеже указать размер, определяющий положение центра дуги окружности, то через этот центр проводят взаимно перпендикулярные центровые или выносные линии. Размерная линия при этом должна проходить через центр дуги окружности (рис. 73). Если же не требуется указывать размеры, определяющие положение центра дуги окружности, то размерную линию радиуса допускается не доводить до центра и смещать ее относительно центра.

При большой величине радиуса, когда центр дуги окружности находится далеко от дуги, допускается приближать центр к дуге на произвольное расстояние, при этом размерную линию проводят с изломом под углом 90° (рис. 74).
Если из одного центра проводится несколько размерных линий радиусов дуг, то нужно следить за тем, чтобы две размерные линии не располагались на одной прямой (рис. 75).
Если на чертеже радиусы скруглений одинаковы или какой-либо радиус является преобладающим, то рекомендуется эти радиусы на изображениях не проставлять, а на поле чертежа над основной надписью сделать запись типа: «Неуказанные радиусы 3 мм»; «Радиусы скруглений 6 мм» и т.п

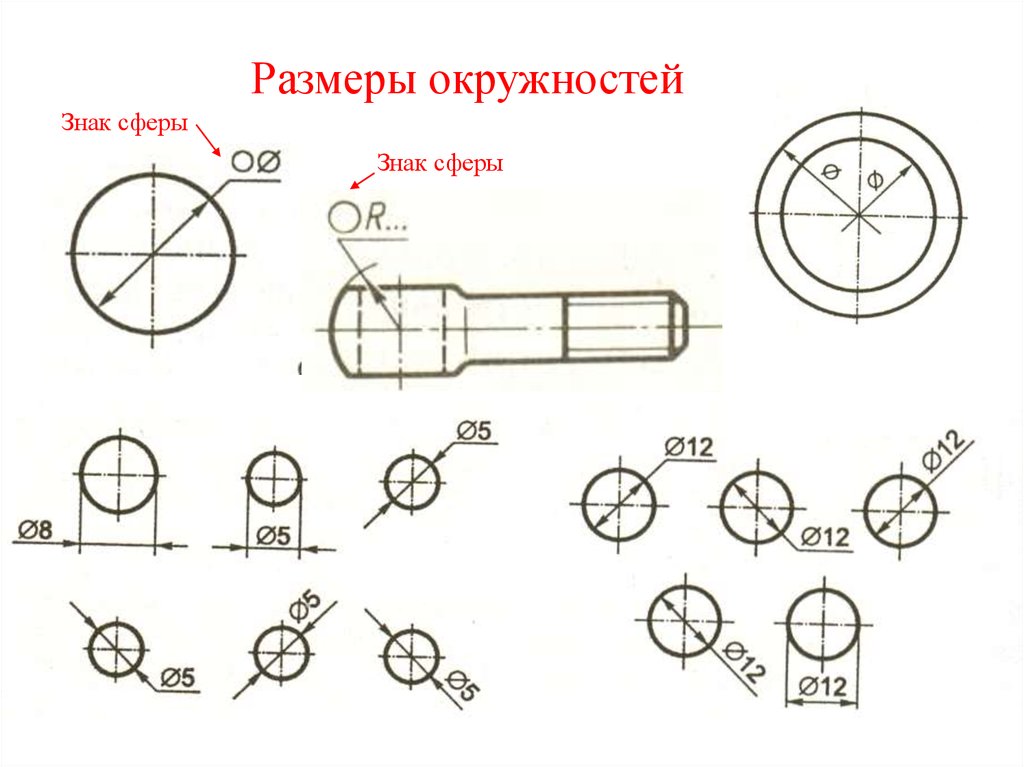

Нанесение размеров диаметров показано на рис. 76 и 77. Перед размерным числом ставится знак «0». Высота знака равна размеру шрифта размерного числа. Угол наклона штриха знака примерно 60…70°. Диаметр окружности знака берется несколько меньше высоты цифры размерного числа (см. рис. 50, п. 21). Предпочтительнее указывать размеры диаметров на той проекции, где окружность изображается отрезком, как показано на рис. 76. В случае нанесения размера диаметра внутри окружности размерную линию следует проводить под углом 30…45° к центровым линиям, как показано на рис. 77. Допускается проведение размерных линий с обрывом (см. рис. 59, а и рис. 76). Если для написания размерного числа внутри окружности недостаточно места, то размеры наносят, как показано на рис. 78. Если недостаточно места и для стрелок, то размеры окружностей следует наносить, как показано на рис. 79.

Если на чертеже имеется несколько одинаковых отверстий, то их размер указывается один раз, а их число пишется перед размерным числом (рис. 80, а) или под полкой линии-выноски (рис. 80, б). При нанесении раз меров элементов, равномерно расположенных по окружности, вместо угловых размеров, определяющих взаимное расположение элементов (например, отверстий), указывают только их количество (рис. 80, б).
При нанесении размера диаметра или радиуса сферы ставится знак «0» или «R» без надписи «Сфера» (рис. 81, а, б). Если сферу трудно отличить от других поверхностей, то допускается перед знаком «0» или «R» писать слово «Сфера» или знак «О», например, «OR6»; «Сфера 020»; «Сфера R40» (рис. 81, в). Если на чертеже изображено меньше половины сферы, то ставят знак радиуса (R), если больше половины — знак диаметра (0). Высота знака сферы равна высоте размерных чисел.
Нанесение размеров квадрата показано на рис. 82. Если размер ставят только с одной стороны (рис. 82, б), то перед размерным числом ставят знак «О». Если квадрат изображен на чертеже прямой линией, то размер квадрата также ставится со знаком «□» (рис. 83). Тонкие линии, проведенные по диагонали, обозначают плоскую поверхность, чтобы при чтении чертежа не принять этот элемент за цилиндрический.
Размеры, фасок, выполненных под углом 45°, наносят, как показано на рис. 84, где первое число указывает высоту фаски, а второе- угол наклона образующих. Размеры фасок, имеющих угол, отличный от 45°, указывают линейным и угловым размерами (рис. 85) или двумя линейными размерами.

По изображениям предмета на чертеже судят о его величине и величине его отдельных частей. Основанием для этого служат размерные числа, независимо от того, в каком масштабе и с какой точностью выполнены изображения. Правила нанесения размеров на чертежах установлены ГОСТ 2.307-68.

Размеры на чертежах указывают размерными числами, размерными и выносными линиями. Размерные числа на чертежах, как правило, указывают в миллиметрах без указания единиц измерения. В тех случаях, когда необходимо применять другие единицы измерения длины, их показывают после размерного числа.

Размерные числа наносят над размерной линией, возможно ближе к ее середине. Зазор между размерным числом и размерной линией должен быть около 1,0 мм. Высоту цифр размерных чисел принимают не менее 3,5 мм (рис. 7).

Размерная линия проводится параллельно отрезку, размер которого над ней наносится. Ее проводят между выносными линиями, проведенными перпендикулярно размерным. Допускается размерные линии проводить непосредственно к линиям видимого контура, осевым и центровым. В отдельных случаях размерная линия может проводиться не перпендикулярно к выносной (рис. 8).

Размерные линии ограничивают стрелки (рис. 9).

В отдельных случаях их проводят не полностью, а с обрывом стрелки с одной стороны (рис. 10).

Размер стрелки выбирают от принятой на чертеже толщины сплошной толстой основной линии. В пределах одного чертежа величина стрелок должна быть по возможности одинаковой. Не рекомендуется в качестве размерных линий использовать контурные, осевые, центровые и выносные линии.

Если длина размерной линии мала для размещения стрелок, то размерную линию продолжают за выносные линии, и размеры наносят, как показано на рис. 11.

Выносные линии проводят от границ измерений, они являются вспомогательными и служат для размещения между ними размерных линий. Выносные линии следует по возможности располагать вне контура изображения, перпендикулярно прямолинейному отрезку, размер которого необходимо указать. Выносные линии должны выходить за концы стрелок размерных линий на 1-5 мм (рис. 12). Минимальное расстояние от размерной линии до параллельной ей линии должно быть 10 мм, а между параллельными размерными линиями — 7 мм.

Угловые размеры на чертежах проставляются в градусах, минутах и секундах с указанием единиц измерения. Размер угла наносят над размерной линией, которая проводится в виде дуги с центром в его вершине. Выносные линии в этом случае проводятся радиально (рис. 13).

При различных наклонах размерных линий размерные числа линейных размеров располагают так, как показано на рис. 14, а, а угловые размеры — как показано на рис. 14, б.

Если размерная линия будет находиться в зоне, которая на чертеже заштрихована, размерные числа наносят на полках линий-выносок (рис. 15).

Если для написания размерного числа мало места над размерной линией или это место занято другими элементами изображения и вписать в него размерное число невозможно, размерное число наносят по одному из вариантов, приведенных на рис. 16.

С целью упрощения ряда изображений, создания удобств для чтения чертежа стандарт предусматривает применение условных обозначений в виде букв латинского алфавита и графических знаков, которые ставятся перед размерными числами. На чертежах применяются знаки и буквы для обозначения диаметра и радиуса, длины дуги и квадрата, уклона и конусности, сферы, толщины и длины детали.

Перед размерным числом диаметра наносится знак «Ø» (рис. 17).

Причем между знаком и числом никаких пропусков не предусмотрено. Для окружностей малого диаметра размерные линии стрелки и сам размер наносят по одному из вариантов, приведенных на рис. 18.

Перед размерным числом радиуса дуги всегда ставится знак в виде прописной латинской буквы R. Размерную линию в этом случае проводят по направлению к центру дуги и ограничивают только одной стрелкой, упирающейся в дугу или ее продолжение (рис. 19).

Если величина радиуса на чертеже менее 6 мм, стрелку рекомендуется располагать с внешней стороны дуги. При необходимости задания положения центра дуги его отмечают пересечением центровых или выносных линий (рис. 20).

В тех случаях, когда на чертеже изображена дуга большого радиуса, для которой центр можно не обозначать, размерную линию обрывают, не доводя до центра (рис. 21).

Если же в этом случае центр необходимо отметить, допускается приближать его к дуге (рис. 22).

Размерная линия в этом случае показывается с изломом 90°, и оба участка размерной линии проводятся параллельно. Не следует располагать на одной прямой размерные линии, выходящие из одного центра и предназначенные для обозначения размерных дуг. Радиусами рекомендуется обозначать дуги до 180°; дуги, величина которых составляет более 180°, обозначаются диаметром.

Знак дуги «⌒» наносится над размерным числом (рис. 23). Длину дуги задают в линейных единицах, а размерное число, обозначающее дугу, наносится над размерной линией в соответствии с обычными требованиями.

Для простановки размеров квадрата применяют соответствующий знак «□», высота которого равна 7/10 высоты размерного числа (рис. 24, а). При ином расположении квадрата наносят размеры его сторон (рис. 24, б). Следует отметить, что знак «квадрата» наносят только на том изображении, на котором он проецируется в линию.

Знак конусности поверхности «▷» наносится на полке линии-выноски, расположенной параллельно оси конуса или на оси конуса (рис. 25, а). Знак конусности располагают так, чтобы его острый угол был направлен в сторону вершины конуса. Величину конусности определяют отношением разности диаметров двух поперечных сечений конуса к расстоянию между этими сечениями, т. е. К = (D — d)/l , где D — диаметр большого сечения; d — диаметр меньшего сечения; l — расстояние между сечениями. Конусность указывают в виде простого дробного числа (рис 25, б).

Знак уклона прямой «∠» указывают на полке линии-выноски. Уклон i представляет собой тангенс угла между данной прямой и горизонтальной или вертикальной прямой (рис. 26, а). Знак уклона располагается так, чтобы острый угол его был направлен в сторону уклона прямой (рис. 26, б). Уклон, как и конусность, на чертеже задают простой дробью, в процентах или в промилях.

Для обозначения сферы на чертеже применяют знак «диаметра» или «радиуса». В тех случаях, когда по чертежу сферу трудно отличить от других поверхностей, перед знаком «радиуса» или «диаметра» допускается добавлять слово «Сфера» или знак «Ο». Надпись на чертеже выполняется по типу «Сфера Ø17» или «Ο R10» (рис. 27).

Простые плоские детали изображаются в виде одной проекции. В этих случаях ее толщину обозначают строчной буквой s и надпись на чертеже выполняется по типу «s2» и располагается на полке линии-выноски (рис. 28, а). Длину предмета указывают буквой L (рис. 28, б).

Фаски на чертежах наносят двумя линейными размерами (рис. 29, а) или одним линейным и одним угловым (рис. 29, б), В том случае, если угол наклона образующей конуса равен 45°, применяют упрощенное обозначение фаски, когда размерная линия проводится параллельно оси конуса, а надпись выполняется по типу «2 х 45°» (рис. 29, в).

В главном меню на кнопке «Пуск» — раскрыв его, перейдите в раздел «Все программы», в подраздел «Стандартные», а потом в секцию «Служебные», где и найдете ссылку с этим названием. Другой способ — нажать сочетание клавиш win + r, в открывшемся диалоге запуска программ ввести charmap и нажать клавишу Enter.

Найдите в таблице значок диаметра. Обратите внимание, что схожих по начертанию символов здесь может оказаться несколько — не меньше двух (в зависимости от установленной гарнитуры шрифта). На первой же странице вы можете найти два варианта — выберите наиболее подходящий и щелкните его дважды, а затем скопируйте в буфер обмена, нажав кнопку «Копировать».

Можно обойтись и без таблицы символов, если вы знаете сопоставленный этому знаку код в кодировочной таблице. В Microsoft Office Word можно ввести шестнадцатеричный код, затем нажать сочетание клавиш alt + x и текстовый процессор заменит код соответствующим ему значком. Двум значкам, найденным вами на первой странице в таблице символов, соответствуют шестнадцатеричные коды 00D8 и 00F8.

Используйте мнемонические коды символов для вставки значков диаметра в html-страницы. Например, если вы поместите в код документа последовательность символов ∅ или ∅, то для посетителя страницы результат будет выглядеть так: ∅. Символьный примитив ⊕ или ⊕ выглядит так: ⊕, ⊗ или ⊗ — ⊗, Ø или Ø — Ø, ø или ø — ø.

Окружностью называется геометрическая фигура на плоскости, которая состоит из всех точек этой плоскости находящихся на одинаковом расстоянии от заданной точки. Заданная точка при этом называется центром окружности, а расстояние, на котором точки окружности находятся от её центра – радиусом окружности. Область плоскости ограниченная окружностью называется кругом.Существует несколько методов расчёта диаметра окружности, выбор конкретного зависти от имеющихся первоначальных данных.

Инструкция

В простейшем случае, если окружность радиуса R, то её будет равен
D = 2 * R
Если радиус окружности не известен, но известна её , то диаметр можно вычислить по формуле длины окружности
D = L/П, где L – длина окружности, П – П.
Так же диаметр окружности можно рассчитать, зная площадь ею ограниченной
D = 2 * v(S/П), где S – площадь круга, П – число П.

В частных случаях радиус окружности можно , если она описана или вписана в треугольник.
Если окружность вписана в треугольник, то её радиус находится по формуле
R = S/p, где S – площадь треугольника, p = (a + b + c)/2 – полупериметр треугольника.

Для окружности, описанной около треугольника, формула радиуса имеет вид
R = (a * b * c)/4 * S, где S – площадь треугольника.

Источники:

  • диаметр круга расчет

Знак диаметра встречается на чертежах и сопроводительных документах у ним. Он имеется не во всех кодовых таблицах, а на клавиатуре и вовсе отсутствует. Вводить этот знак приходится косвенным способом.

Инструкция

В случае, если обозначается диаметр метрической резьбы, специальный знак не требуется. Используйте вместо него заглавную латинскую букву M.

Для ввода знака диаметра при использовании офисных пакетов OpenOffice. org Writer, Abiword и Microsoft Office Word откройте таблицу символов. Для этого используйте пункт меню под названием «Вставка» — «Специальный символ» или аналогичным. Найдите в таблице знак диаметра, а если это не удается, попробуйте найти его в другом шрифте. После этого нажмите на этот символ, а затем на кнопку ОК, и он будет вставлен.

Чтобы ввести знак диаметра при наборе текста в поле ввода браузера, а также при работе с HTML- в редакторе файлов формата TXT, запустите один из упомянутых выше офисных пакетов, наберите в нем знак диаметра, используя таблицу символов, затем выделите его мышью, скопируйте в буфер обмена, нажав Ctrl+C, перейдите в нужное место редактируемого текста, а затем вставьте знак из буфера, нажав Ctrl+V. Данный прием работает только в случае, если редактируется документ в кодировке Unicode. Учтите, что редактор «Блокнот» эту кодировку может не поддерживать. Воспользуйтесь вместо него программами Geany, Kwrite (в Linux) или Notepad++ (в Windows).

Можно также взять знак диаметра прямо из этого абзаца: ⌀. Выделите его, скопируйте в буфер обмена и вставьте из последнего в документ, как указано выше.

В системах автоматического проектирования (САПР) знак диаметра вставляется автоматически, когда используется функция измерения и простановки размера. Через меню укажите, что этот размер является диаметром. Например, если используется программа «Сударушка», соответствующий пункт меню имеет следующее расположение: «Размеры» — «Диаметр». У линейного размера, если он относится к проекции , знак диаметра в этой программе можно проставить так: «Размеры» — «Изменить размер» — «Текст» — «Тип размера».

При редактировании документа в восьмибитной кириллической кодировке вставка знака диаметра невозможна. Используйте вместо него заглавную русскую букву «Ф».

Окружность — замкнутая кривая линия, все точки которой находятся на равном расстоянии от одной точки. Эта точка — центр окружности, а отрезок между точкой на кривой и ее центром называется радиусом окружности.

Как вставить знак диаметра в Word и Excel

В документах Word или электронных таблицах Excel может возникнуть необходимость поставить знак диаметра. В черчении он ещё называется «знак окружности», что по своей сути одно и то же. Вот так он выглядит — Ø.
Это может пригодится, например, в описании к чертежам, при составлении технических документов или даже просто объявления о продаже трубы.
Вставить его в приложениях пакета Microsoft Office можно несколькими способами. Причём, что в Ворде, что в Экселе, что в Повер Поинте вставка делается практически идентично!


Самый простой и быстрый способ поставить знака диаметра в Ворде или Экселе — это комбинация клавиш Alt+0216. Единственное замечение — цифры надо вводить на цифровом блоке справа. Если Вы их будете набирать на клавишах в верхней части клавиатуры, то ничего не получится.

Второй способ — через встроенную таблицу символов. Чтобы в неё попасть, надо в окне редактора Word или таблицы Excel выбрать раздел меню «Вставка».

В открывшейся панели выбираем подраздел «Символы». Откроется вот такое меню:

В нём надо выбрать пункт «Другие символы». Появится окно таблицы символов:

Чтобы вставить знак диаметра, надо либо найти его в таблице вручную, либо с помощью поля «Код знака».Введите в него код знака «диаметр» —  00D8 и искомый значок окружности автоматически найдётся и выделится.

Не удается найти страницу | Autodesk Knowledge Network

(* {{l10n_strings. REQUIRED_FIELD}})

{{l10n_strings.CREATE_NEW_COLLECTION}}*

{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}

{{l10n_strings.COLLECTION_DESCRIPTION}} {{addToCollection.description.length}}/500 {{l10n_strings.TAGS}} {{$item}} {{l10n_strings.PRODUCTS}} {{l10n_strings.DRAG_TEXT}}

{{l10n_strings.DRAG_TEXT_HELP}}

{{l10n_strings. LANGUAGE}} {{$select.selected.display}}

{{article.content_lang.display}}

{{l10n_strings.AUTHOR}}

{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}

{{$select.selected.display}} {{l10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}} {{l10n_strings.CREATE_A_COLLECTION_ERROR}}

Диаметр — что это такое

Обновлено 22 июля 2021 Просмотров: 133 565 Автор: Дмитрий Петров
  1. Диаметр — это. ..
  2. Обозначения и символ диаметра
  3. Радиус и другие связанные величины
  4. Интересные факты о диаметре

Здравствуйте, уважаемые читатели блога KtoNaNovenkogo.ru. Сегодня мы поговорим о том, что такое ДИАМЕТР. Это одно из базовых понятий в математике, которое начинают изучать еще в 3-м классе.

Но и повседневной жизни он встречается настолько часто, что знать его просто необходимо.

Диаметр — это…

Диаметр – это в первую очередь, хорда. Так называют отрезок (что это?) прямой, который соединяет две определенные точки. В нашем случае эти точки располагаются на максимально отдаленном друг от друга расстоянии на окружности, благодаря чему хорда проходит через ее центр.

В то же время диаметром еще называют и длину это самой хорды. Кстати, аналогичные определения применимы не только к окружностям, но и к другим геометрическим фигурам, таким как шар или сфера.

Графически это выглядит вот так:

Само слово «диаметр», как и многие термины в нашем языке, пришло из Древней Греции. Ведь именно в этой стране жили прославленные математики, такие как Евклид, Пифагор, Архимед, Платон. Так вот, греческое слово можно перевести как «поперечник».

Интересно, что во многих современных языках есть также похожие слова. Например, на латыни это «diametrus». А в русском языке мы нередко употребляем слово «диаметральный».

Например, говорим «диаметральные взгляды» или «диаметральные точки зрения», подразумевая совершенно противоположное отношение к чему-либо. Ну, точно как противоположные точки на окружности, разделенные диаметром.

Обозначения и символ диаметра

Диаметр имеет несколько сокращенных обозначений.

Например, если речь идет о математике, то в ней чаще всего употребляется латинская буква «D». Причем допускается как прописное написание этой буквы, так и строчное – «d». Второй вариант даже чаще встречается в задачках.

Например, это может выглядеть так:

d = 12 см или D = 12 см

А вот если говорить о бытовом понятии «диаметра», то тут уже чаще используется другой символ. Это – перечеркнутая буква «О».

Именно такой знак вы наверняка увидите, когда речь идет о трубах, о размере сверла и так далее. И записываются они так:

Ø6, Ø8, Ø12, Ø15, Ø20, Ø100

По умолчанию считается, что подобные обозначения всегда считаются в миллиметрах.

Стоит сказать, что символа «Ø» нет на обычной раскладке клавиатуры. И чтобы напечатать его в тексте, нужно или открыть специальный раздел «дополнительные символы» в программе Word, или просто скопировать откуда-нибудь, а потом вставить.

Радиус и другие величины, связанные с диаметром

Главной величиной, которая неизменно связана с диаметром, является радиус.

Радиус – это расстояние от центра окружности до любой точки на дуге окружности. Соответственно, радиусом также называют и длину этого отрезка.

Радиус обозначается буквой «R» или «r». И он всегда равен половине диаметра. В математике это уравнение записывают как:

D = 2R или R = D/2

Еще одна важная величина – длина окружности. Это расстояние всей дуги окружности. Оно обозначается буквой «С». Чтобы рассчитать ее, нужно пользоваться простой формулой:

С = 2πR или С = πD

Где «π», как многие знают, это математическая константа. И считать ее принято как 3,14, хотя после запятой там бесконечное количество знаков.

И наконец, еще одна величина – площадь окружности (круга). Это размер всего, что находится внутри ее границ. Обозначается она буквой «S». И чтобы ее вычислить, опять же надо воспользоваться определенной формулой:

S=πR²

Соответственно, эти формулы можно и перевернуть. То есть, зная длину или площадь окружности, всегда можно высчитать ее диаметр.

Интересные факты о диаметре

Первое документальное упоминание слова «диаметр» в России относится к 1720 году. И записано оно было в морском уставе. Хотя это неудивительно, так как моряки просто обязаны были разбираться в подобных математических задачах.

Диаметр Земли составляет 12 543 километра. Это огромное расстояние. Но и оно кажется маленьким, если сравнить, например, с Солнцем. А у него диаметр составляет 1 390 000 километров, что в 109 раз больше земного.

Диаметр 10-копеечных монет в нашей стране не менялись на протяжении сотни лет. Он составляет 17,5 миллиметров. Таким он был еще при Николае II, таким же и в советское время, таким же остался и сейчас.

Вот и все, что мы хотели рассказать о таком понятии, как диаметр. До новых встреч на страницах нашего блога.

Удачи вам! До скорых встреч на страницах блога KtoNaNovenkogo.ru

Эта статья относится к рубрикам:

Знаки диаметра — Энциклопедия по машиностроению XXL

В соответствии с ГОСТ 2.307-68 (СТ СЭВ 1976-79, СТ СЭВ 2180-80) перед размерным числом диаметра отверстия нанесен знак диаметра. Выносные и размерные линии со стрелками четко показывают, к какой величине относятся размерные числа. Размеры дна глухого отверстия не проставлены потому, что его форма и размеры для конструкции и исполнителя безразличны они зависят от формы заходной части сверла, режимов обработки и материала. На чертежах дно гнезда обычно изображают упрощенно, в виде конуса с углом при вершине, равным 120°, но размер не указывают. Размер диаметра гнезда должен быть согласован с диаметром штифта, который вставляется в это гнездо.  [c.68]
На чертеже дано одно изображение с местными разрезами. Проведена горизонтальная осевая линия. Перед размерными числами на вертикальных размерных линиях, перпендикулярных к оси, проставлены знаки диаметров. При таких условиях мы видим сразу, что деталь круглая — это простой валик. Поверхности, ограничивающие валик, кроме торцовых, представляют поверхности вращения. Все они соосные, без эксцентриситетов. Перечислим поверхности вращения, ограничивающие деталь (справа налево) цилиндрическая, кольцевая, опять две цилиндрических, затем коническая, опять цилиндрическая и последняя — коническая. С обоих торцов имеются глухие цилиндрические гнезда. Для большей ясности формы отверстий на чертеже даны местные разрезы.  [c.159]

Читая чертеж предмета, нужно учитывать условности и упрощения, которые стандартами разрешается вводить при его выполнении, например соединение части вида и части разреза условное изображение на разрезе таких элементов предмета, как спицы, тонкие стенки и т. п. условное изображение на разрезе таких деталей, как болты, винты, заклепки, шарики и т. п. применение условных знаков диаметра, радиуса, квадрата, конусности и т. п. (наличие этих знаков однозначно определяет поверхность предмета — см. 57).  [c.137]

Использование знака диаметра позволяет сократить количество видов предмета, представляющего собой тело вращения. Так, на рис. 1.44 изображены половина вида и половина разреза детали,  [c.23]

Как правило, деталь изображается не менее чем в двух видах. Исключение составляют детали, полное представление о форме которых может быть достигнуто применением специальных знаков и надписей (знаков диаметра, квадрата и т. п.). Для изображения таких деталей достаточно одного вида. Сюда относятся простые втулки, валы, винты и т. п. (рис. 8.5).  [c.262]

Перед числовым значением допуска ставится знак диаметра, если круговое или цилиндрическое поле допуска указывают его диаметром символ Я, если это поле указывают радиусом символ Т, если допуск симметричности, пересечения  [c.169]

Диаметры. Перед размерным числом, указывающим величину предмета или его элемента, имеющего цилиндрическую форму, наносят знак диаметра 0 . Высота окружности этого знака равна 5/7/г(/1 — высота размерного числа), а наклонный штрих равен по высоте и наклону размерному числу (черт. 59).  [c.27]

Способ обработки поверхности на чертеже не указывают (черт. 163…165). Исключение составляют случаи, когда требуемую шероховатость гарантирует определенный способ (черт. 166). Поверхности, обработанные по всему контуру одинаково, обозначают один раз со знаком окружности диаметром 4. ..5 мм (черт. 166, 167). Если переходы поверхностей контура плавные, то знак диаметра не приводят (черт. 168).  [c.63]


Обозначения односторонних предельных отклонений по квалитетам, назначаемых только для круглых отверстий и валов (вариант 4 по ГОСТ 25670) дополняются знаком диаметра (0).  [c.70]

На каком расстоянии от контура рекомендуется проводить размерные линии 11. В каких случаях стрелку размерной линии заменяют точкой или штрихом 12. Как располагают цифры размеров угла 13. В каких случаях проставляют знак диаметра 0 14. Какие проставляют размеры при выполнении чертежа в масштабе, отличном от 1 1 15. На каких двух положениях геометрии основано построение сопряжений 16. Перечислите элементы сопряжений.  [c.38]

Резьбовое гнездо с условным обозначением резьбы сплошными основными линиями по внутреннему диаметру резьбы и сплошными тонкими линиями по наружному диаметру показано на рисунке 13.5, д. Размеры /, длины резьбы с полным профилем указывают на рабочих чертежах деталей, размер / длины цилиндрического отверстия обычно на чертежах деталей не указывают, но этот размер и диаметр б, указывают на операционных технологических эскизах на сверление гнезда (рис. 13.5, б). Размер /с в чертежах не указывают, а знак диаметра б заменяют стандартным обозначением, рассматриваемым ниже.  [c.199]

При вращении отрезка [АВ] (рис. 143, а), заданного параметром формы Н (длина отрезка), параметром положения R и параллельного оси вращения i, образуется поверхность вращения второго порядка, называемая прямым круговым цилиндром (рис. 143, б). Меридианом плоскости y(Yi) являются прямые линии. Все параллели равны. В данном положении цилиндр называется горизонтально проецирующим и однозначно можно задать только фронтальную проекцию Мт точки М. Цилиндр характеризуется параметрами формы 0D — диаметр D цилиндра, Н — высота цилиндра. В инженерной графике знак диаметра 0 может заменять целое изображение. Например, без указания параметров формы цилиндр необходимо изображать по рис. 143, б, а с параметрами формы достаточно одно изображение (рис. 143, в), т.к. параметр 0D указывает, что основанием является окружность.  [c.162]

В набор символов, кроме цифр, заглавных букв русского и латинского алфавитов, входят еще некоторые наиболее часто используемые для построения машиностроительного чертежа строчные-буквы русского, латинского и греческого алфавитов, а также ряд специальных знаков (таких, как стрелки, знаки диаметра, чистоты обработки, знаки арифметических операций и др. ). Всего используется около 100 различных по написанию символов. Символы объединяются в строки, причем пропуск между словами или отдельными знаками рассматривается как специальный символ. Строка может включать один или несколько символов, следующих друг за другом. Мало употребляемые специальные символы, нанр имер обозначения сварочных швов, представляются совокупностью отрезков.  [c.303]

Все имеющиеся в импортируемом файле DXF (DWG) последовательности вида %%d или %%D будут заменены спецзнаком №1, т.е. знаком градуса, последовательности %%с или %%С- спецзнаком №2, т.е. знаком диаметра и т.д.  [c.136]

Для редактирования размерной надписи щелкните мышью в поле размерной надписи, и на экране появится диалоговое окно редактирования размерной надписи (рис. 3.65). С помощью этого диалога можно дополнить предложенный системой текст (как правило, это значение линейного размера), например, поставить до текста знак диаметра, радиуса или обозначение резьбы, и вообще, сформировать любой текст размерной надписи.[c.211]

Поверхности, имеющие цилиндрическую форму неполной окружности, обозначаются знаком диаметра или радиуса. Если длина дуги цилиндрической поверхности больше 180°, наносится знак отверстия 0. Если же дуга меньше 180°, то иногда наносят знак диаметра или радиуса. Знак отверстия наносится для поверхностей, образованных при помощи режущего инструмента. Для поверхностей, получаемых литьем, наносится знак радиуса — R.  [c.57]

На чертеже часто используются специальные символы знаки диаметра, градуса, плюс/минус, знак процента и т.д. В файлах шрифтов (правда не во всех), кроме букв есть определения некоторых символов, но для их введения используются так называемые управляющие коды. Приведём некоторые управляющие коды  [c.80]


С Символ 0 (знак диаметра).  [c.80]

Знак диаметра 0 является дополнительным средством для пояснения формы предмета или его элементов, представляющих собой поверхность вращения. Этот знак проставляется перед размерным числом диаметра во всех случаях (фиг. 42, размеры 0 15, 0 12 и 0 20). В ряде случаев, пользуясь этим знаком, можно избежать лишних проекций. Так, применение знака 0 позволило на фиг. 47 ограничиться одной проекцией. На фиг. 48 вторая проекция (вид сверху) потребовалась только для уяснения формы фланца.  [c.25]

Рис. 11.43. Нанесение знака диаметра
Рис. 14. Написание знаков диаметра и квадрата
Форма штыря (дет. /) выявляется изображениями на всех трех видах и знаками диаметра при размерах 60 и 70 мм. Правый элемент, имеющий цилиндрическую форму, предназначен для запрессовки в отверстие корпуса, его диаметр 60 мм, цилиндрическая поверхность обработана по допускам второго класса точности для глухой посадки. С торца этого элемента снята коническая фаска, на левом конце проточена цилиндрическая канавка. Форма среднего элемента выясняется при совместном рассматривании вида слева и вида сверху. Вид слева показывает, что форма этого элемента цилиндрическая (фланец), на торце цилиндра расположены пять отверстий четыре под винты и одно под штифт форма отверстий выявляется местными разрезами на виде сверху. В верхней части фланца — прорезь прямоугольной формы, предназначенная для прохода режущего инструмента при обработке деталей в приспособлении.  [c.165]

Каждая партия проволоки имеет документ, в котором указывается наименование предприятия-изготовителя или его товарный знак диаметр проволоки номер партии марка металла состояние материала количество мотков, катушек результаты химического анализа масса проволоки в граммах дата выпуска обозначение стандарта.  [c.412]

Возможна и комплексная оценка отклонения от.параллельности в пространстве одним показателем, который является геометрической суммой отклонений в двух взаимно перпендикулярных плоскостях. При этом способе допуск параллельности указывается со знаком диаметра (0). Применять этот знак следует в тех слу- чаях, когда допустимы одинаковые отклонения от параллельности во всех направлениях При необходимости в чертеж может быть внесено пояснение относительно допускаемого направления отклонения от параллельности, например, Допуск параллельности плоскостей 0,1 мм сближение плоскостей допускается только к переднему торцу .[c.441]

Обозначение диаметра. Перед размерным числом диаметра во всех случаях наносят знак диаметра 0. Высота знака равна высоте размерного числа, диаметр окружности знака равен /, его высоты. Угол наклона штриха 75° (рис. 23, 24, а).  [c.39]

Например, если не требуется характеристика каких-либо элементов, то цилиндрические предметы, предметы с квадратными и прямоугольными сечениями изображают одной проекцией с применением знаков диаметра, квадрата или указанием толщины, обозначаемой латинской буквой S.  [c.179]

Если знак диаметра или радиуса применен для указания размера сферы, то в тех случаях, когда по чертежу трудно отличить сферу от других поверхностей, перед знаком допускается добавлять слово сфера , например сфера 020 , сфера / 12 .  [c.54]

При выполнении чертежа нужно стремиться к наибольшему сокращению объема графических работ и не вычерчивать лишних изображений. Если простановкой размеров, условных знаков (диаметра, радиуса, уклона и т. п.) и надписей (толш,ина, длина и т. п.), предусмотренных стандартами, можно исключить какое-либо изображение, то выполнять его не следует.  [c.122]

Нанести Н)сные и размерные линии, затем условные знаки (диаметра адиуса, уклона и т. п.) и размерные числа.  [c.141]

Некоторые поверхности деталей мащин имеют форму неполного цилиндра. В таких случаях перед размерным числом иногда ставят знак диаметра, иногда —радиуса. Знак диаметра наносится всегда, если дуга цилиндрической поверхности больще 180°. В противном  [c.27]

Очевидно, что в зависимости от подключенного файла большого шрифта одна и та же управляющая последовательность символов может кодировать разные спецзнаки. Например, в файле b eskd.shx последовательность символов с соответствует знаку диаметра, а в каком-либо файле NNN.shx — знаку умножения. Если к файл DXF (DWG) подключен шрифт b eskd.shx, то все имеющиеся в этом файле последовательности вида с будут отображаться как знаки диаметра. А если к этому же файлу подключить NNN.shx, то в тех же местах вместо знаков диаметра будут стоять знаки умножения.  [c.149]

Например, Вам необходимо, чтобы символ № 2 (знак диаметра) обозначался в файле DXF (DWG) не последовательностью с, как е приведенном фрагменте, а последовательностью %%С. Для этого нужнс открыть файл dxflib.a s и во второй его строке заменить последовательность с на %%С. После этого файл следует сохранить под этим же или другим именеу и при экспорте подключать именно его (о чтении файлов формата DXF (DWG) записанных в КОМПАС-ГРАФИК с настройкой, отличной от умолчательной рассказано ниже).  [c.151]

Отклонение от параллельности осей в пространстве — геометрическая сумма отклонений от параллельности проекций осей в двух взаимно перпендикулярных плоскостях, одна из которьпс является общей плоскостью осей. В этом случае допуск задается в виде параллели пипеда или цилиндра, диаметр которого равен допуску параллельности. Перед значением допуска в последнем случае должен стоять знак диаметра 0 (допуск в диаметральном выражении см. табл. 5).  [c.669]


Текст может состоять либо из введенного пользователем числового значения, либо измеренного и введенного Автокадом числового значения, либо сопровождающих специальных символов и надписей, постоянно сопровождающих размерное число (например, знак диаметра) или добавляемых эпизодически (например, количество элементов).  [c.9]

В этом окне вы можете формировать остальные параметры, составляющие содержимое пряхсо)тольиой рамки, например знак диаметра, значение доп ска, обозначение зависимости допу ска, обозначение баз.  [c.28]

Допуск параллельностк осей в пространстве поле допуска Для случая, когда задан допуск Т параллельности осей в пространстве со знаком диаметра перед чнсловым значением  [c.446]

При простановке размера диаметра необходимо ставить условный знак диаметра (0) перед соответствующим размерным числом в том случае, когда отсутствует вид, на котором изображаемый предмет проектируется в форме окружности (фиг. 13). Этот знак следует давать также при указании диаметра окружности, которая хотя и проектируется в неискажённом виде, но изображена не полностью, причём размерная линия для диаметра проведена с обрывом (фиг. 14). Необходимо ставить знак диаметра и в том случае, когда окружность изображена полностью, а также если размерное число вынесено за пределы окружности без выносных линий (фиг. 8 и 9). В случаях, аналогичных указанным на фиг. 15 (размеры диаметров 10, 20, и 40), знак диаметра не является необходимым.  [c.158]


Чтение чертежей — правила чтения для начинающих

Карандаши и листы ватмана постепенно уходят в прошлое, уступая место цифровым технологиям и специализированным программам. Но принципы начертания остаются теми же и необходимо учиться чтению чертежей. В производстве и в строительных организациях широко распространено использование конструкторской документации, разработать которую без знания черчения невозможно. Для создания простых и комплексных трубопроводов и электроустановок, для сборочного узла и высотных металлоконструкций всё равно необходимо создавать проекты.

Основные правила чтения чертежей

Любая стойка или крепёж сначала воплощаются на листе бумаги или экране компьютера и лишь потом передаются в производственный цех. Для правильного понимания задачи, чтобы ответственный работник мог понять, где именно должно проходить наложение сварочных швов или делать отверстие нужного диаметра, надо уметь читать технологические документы.


В машиностроении чертежи могут быть разными: существуют чертежи деталей, сборочные, схемы, спецификации и др. Технические рисунки должны изготавливаться согласно правилам государственных стандартов (ГОСТ) или Единой системы конструкторской документации (ЕСКД).

Количество изображений должно быть минимальным. В инженерной графике чертёж — это представление предмета с помощью проекций и точным соотношением его размеров.

Обозначения на чертежах в машиностроении

Допуски и посадки

Зачем это все нужно? Этот вопрос возникает не только у рабочего на производстве. Это задумано, чтобы на заводе не теряли время на постоянное измерение фактических размеров полученной детали, и без брака производили совместимые изделия.


Числовые значения верхнего и нижнего предельных отклонений указывают рядом с размерами шрифтом меньшей величины, чем для размерных чисел. Допуск – это диапазон отклонения от номинального размера. Поле допуска обозначают либо одной, либо двумя буквами основного отклонения и номером квалитета.


Посадка состоит из допуска на наружной, охватываемой поверхности, допуска на внутреннюю поверхность, и определяется величиной зазора или натяга. Посадки указывают с помощью дроби в правой части от размера, в числителе обозначение предельного отклонения, а в знаменателе аналогичное обозначение для совместимой детали.

Обозначения размеров

Величина детали обозначается соответствующими числами и линиями со стрелками на концах. Линии размеров непрерывны и располагаются параллельно за пределами контура детали.


Единицы измерения на чертежах не обозначаются, по умолчанию всё указывают в миллиметрах.

Выносные элементы

Бывают случаи, когда удобнее вынести и увеличить часть детали за пределы основного контура. По сути, это самые сложные участки рассматриваемого изделия. Обычно так поступают с деталями замысловатой формы для экономии места на чертеже.


Комплексную часть обводят либо кругом, либо овалом и подписывают римской цифрой. Выносному элементу этого фрагмента присваивают тот же римский номер в знаменателе, а в числителе указывают его масштаб.

Обозначение материалов в сечениях

Сечение – это изображение фигуры, получившееся после условного её рассечения. Оно показывает лишь формы детали, не раскрывая остальные сегменты, что располагаются за ним.


Сечения бывают вынесенными или наложенными. Первые отображаются за пределами формы предмета, вторые прямо на нём.


Контур сечения заполняют косыми сплошными линиями с углом наклона 45 градусов. Линии должны располагаться в одну и ту же сторону на всех сечениях для одной детали, учитывая и материал изделия.

Могут быть расположены в любом месте на чертеже, под произвольным углом, но в этом случае с добавлением в надписи слова «повёрнуто» над сечением.

Условные обозначения на чертежах технологической документации

На чертежах используют условные обозначения, установленные государственными стандартами. Это основы, в них описываются правила оформления знаков, букв, цифр, линий и так далее.


Обычно их на чертеже не разъясняют, за исключением обозначений, в которых необходимо указать номер стандарта. Всё-таки с ГОСТами необходимо ознакомиться для выполнения и распознавания чертежей или схем.

Это как раз тот случай, когда просто прочесть учебник по черчению недостаточно. Лучше всего пройти специализированные курсы или обучиться инженерным специальностям или другим профессиям, относящимся к производству или к строительству.

Умение читать технологическую документацию необходимо как инженеру, так и рядовому токарю.

В целом, машиностроение и другие отрасли используют ряд основных обозначений:

  1. Буквенные, отражающие условные величины, например, радиус, шаг резьбы и многое другое.

  2. Цифровые, выражающие значения размеров, величину угла и т. п.

  3. Буквенно-цифровые, встречаются в основном в электрических схемах.

  4. Графические – это базовые элементы технического рисунка. Ими отображают как структуру детали, материал изделия, так и её конструкцию (дверной или оконный проём и т. п.).

Все это необходимо для корректной подачи минимума информации на листе и последующего его верного прочтения.

Порядок чтения чертежей для начинающих

Помимо чертежей, также широко используется эскиз – это не технический чертёж. Это набросок предмета в произвольном масштабе, для изготовления которого не применяют чертёжные инструменты, и он не сопровождается надписями и размерами. Какие-либо знаки на нём и рядом с ним также не ставятся. Качество эскиза зависит от того, насколько он приближен к чертежу.


Чтение чертежа – это представление на двумерной плоской поверхности по изображениям объёмной формы предмета и его размеров и содержащее прочие сведения.

Но как научиться читать чертежи правильно? Существуют ли какие-нибудь простые, общие принципы для этого?

Чтение происходит в следующем порядке:

  • читается основная надпись чертежа;

  • определяется главный вид;

  • анализируются виды и мысленно объединяются в единое целое;

  • определяются размеры детали и её компонентов.

Пример чтения чертежа детали

Основная надпись говорит о том, что на данном техническом рисунке изображено резьбовое соединение, в частности, скрепление болтом. Также на ней указан код документа и индекс изделия. Масштаб чертежа выполнен в натуральную величину, а именно 1:1.


Главный вид представлен с наложенным сечением скрепляемых деталей. Соединение показано двумя проекциями. Отдельно представлен болт, с метрической резьбой и высотой 120 мм и 30 миллиметровым диаметром. Также изображена гайка на виде сверху. А вот размеры шайбы по данным этого чертежа неясны.

Заключение

Машиностроительные чертежи — это непростые документы и не всегда можно их с ходу прочесть, но зато они могут передавать большие объёмы информации об искомых изделиях. Порой даже опытные инженеры не стесняются заглянуть в учебники или в государственные стандарты, чтобы правильно передать или понять смысл технического рисунка и сделать нужное обозначение для данной детали.

Как ввести символ диаметра в AutoCAD

Символ диаметра является одним из наиболее часто используемых символов в чертежах AutoCAD. Он автоматически добавляется к размерам диаметра, но иногда вы можете захотеть включить его в другие типы размеров, а также в выноски, таблицы и примечания. Научиться вводить символ диаметра и другие уникальные символы для чертежей AutoCAD на удивление легко… если знать, где их найти!

Один из самых простых способов добавить символ диаметра в чертеж AutoCAD — выбрать вкладку ленты «Текстовый редактор» или контекстное меню.Эти инструменты автоматически отображаются при создании или двойном щелчке объектов многострочного текста, а также размеров, выносок и таблиц, в которых используется многострочный текст. Просто поместите курсор туда, где вы хотите, чтобы символ отображался, а затем выберите «Диаметр» во всплывающем меню «Символ» на вкладке ленты «Текстовый редактор» или в контекстном меню.

Это НАСТОЛЬКО просто!

Если вы не можете найти нужный символ или вас не устраивает внешний вид символа, который вставляется из меню «Символ», вы можете выбрать один из сотен символов в диалоговом окне «Карта символов».Получите доступ к карте символов, выбрав «Другое» в нижней части меню символов.

Выберите шрифт, а затем используйте полосу прокрутки справа, чтобы просмотреть все доступные символы для этого шрифта. Нажмите на символ, чтобы просмотреть его увеличенное изображение. Обратите внимание на строку Unicode, отображаемую в нижней части диалогового окна «Карта символов». Дважды щелкните символы, которые вы хотите скопировать. Вы увидите их в поле «Символы для копирования».

Не все шрифты содержат все символы. Вы можете обратиться к справочной системе AutoCAD для получения списка общих символов чертежа, их значений Unicode и шрифтов, которые их поддерживают.

После выбора символов, которые вы хотите использовать (убедитесь, что они отображаются в поле «Символы для копирования»), выберите «Копировать» и закройте карту символов. Затем вставьте их туда, где вы хотите, чтобы они отображались в тексте AutoCAD.

Как вы узнали выше, вы можете использовать диалоговое окно «Карта символов», чтобы найти строку Unicode для выбранного символа. Если вы знаете строку Unicode, вы можете ввести ее, поставив перед ней обратную косую черту, чтобы вставить символ без доступа к таблице символов. Как только вы вводите последний символ в строку Unicode, AutoCAD преобразует его в соответствующий символ.

Основным преимуществом Unicode является то, что он использует универсальную систему кодирования с уникальной строкой для каждого символа, что обеспечивает согласованность независимо от платформы, программного обеспечения или языка. До того, как AutoCAD стал поддерживать Unicode, управляющие коды использовались для некоторых наиболее распространенных символов чертежа, включая символ диаметра в AutoCAD. Эти управляющие коды по-прежнему поддерживаются AutoCAD и могут использоваться в однострочном и многострочном тексте. Код символа диаметра AutoCAD — %%C. Вы можете спросить: «Почему не %%D?» Что ж, не менее популярный символ степени получает эту честь.Посетите справку AutoCAD для получения списка дополнительных управляющих кодов.

Вот короткое видео, демонстрирующее, как добавить символ диаметра в мультивыноску с помощью управляющего кода. Тот же процесс работает для любых текстовых и многострочных текстовых объектов.

Принципы определения размеров | Инженерный проект

Алфавит линий

Какое основное изображение мы используем во всех наших проектах, проектах, рисунках?

Это строка !

В практике графической коммуникации существует целый набор различных линий, которые используются для рисования.

Алфавит линий представляет собой набор стандартных типов линий, установленных Американским национальным институтом стандартов (ANSI) для технического черчения. Алфавит линий и приблизительные размеры, используемые для создания различных типов линий, обозначаются как стилей линий при использовании с САПР.

Стандартные типы линий, используемые в технических чертежах:

Осевые линии используются:

  • для представления симметрии,
  • для представления путей движения,
  • для обозначения центров окружностей и осей симметричных деталей, таких как цилиндры и болты.

Линии разрыва используются , чтобы показать, где объект разрывается, чтобы сэкономить место на чертеже или показать внутренние элементы.

Линии разрыва бывают двух видов:

  • толстая линия от руки и
  • длинная тонкая линия с зигзагами.

Размерные и выносные линии используются для обозначения размеров элементов на чертеже.

Линии сечения (штриховка) используются в разрезах для представления поверхностей объекта, разрезаемых секущей плоскостью.

Виртуальные линии используются для представления подвижного элемента в его различных положениях.

Линии стежка — для обозначения процесса шитья или сшивания.

Видимые линии используются для представления элементов, которые можно увидеть в текущем виде.

Скрытые линии , как вы уже знаете, используются для представления объектов, которые не видны в текущем виде.

Линии секущих плоскостей используются на чертежах в разрезе, чтобы показать расположение секущих плоскостей.



В некоторых случаях также используются строки:

Линии цепи — для обозначения дополнительной обработки поверхности.

Линии симметрии — как оси симметрии конкретного вида.



При подготовке чертежей необходимо соблюдать правила, установленные для техники линий .

Каждая линия должна иметь одну из двух толщин, толстую или тонкую, и соотношение толщин должно быть не менее 2:1.Во многих учебниках (особенно американских авторов) вы встретите толщины линий: 0,3 мм и 0,6 мм . В общих случаях это достаточно хорошо для практической работы.

Алфавит линий присваивает каждой линии определенную толщину и не может быть произвольно изменен.

В тех случаях, когда , отличные от показанных типов линий , используются для специальных чертежей (например, электрических чертежей, схем трубопроводов или строительных чертежей), принятые условные обозначения должны быть четко указаны путем ссылки на конкретные стандарты или примечаниями к чертежам.

Для всех видов одной детали или сборки в одном масштабе толщина линий должна быть одинаковой. Средние и очень толстые линии следует использовать только в особых случаях.

Минимальное расстояние между параллельными линиями никогда не должно быть меньше двойной толщины самой толстой линии. Рекомендуется, чтобы эти зазоры были 0,7 мм или больше.

На видах с торца круглых элементов точка пересечения двух осевых линий должна быть показана двумя пересекающимися короткими штрихами, за исключением очень маленьких кружков, как показано:

Линии разрыва используются для сокращения вида длинных однородных или конусообразных секций или когда необходим только частичный вид, и используются как на чертежах деталей, так и на сборочных чертежах.

Тонкая линия с зигзагами от руки рекомендуется для длинных разрывов и может использоваться для сплошных деталей или для сборок, содержащих открытое пространство.

Толстые линии от руки используются для коротких перерывов

и зубчатая линия для деревянных деталей.

Специальные толстые линии разрыва, показанные для цилиндрических и трубчатых деталей, полезны, когда не показан вид с торца, но в других случаях достаточно толстой линии разрыва от руки.

Обратите внимание, что все эти обрывные линии были предназначены для подготовки чертежей по старинке с помощью чертежной доски. Иногда инженеры и дизайнеры до сих пор работают над чертежами карандашами и линейками. Однако современное программное обеспечение 3D CAD, которое преобладает в наши дни, может предложить другие типы линий для линий разрыва на компьютерных чертежах.

Практика определения размеров

После определения формы детали с помощью орфографического чертежа (т. е. в проекциях) добавляется информация о размере в виде размеров .

Размерные элементы

Нанесение размеров на чертеж также определяет допуск (или точность), необходимый для каждого размера.

  1. Размер — числовое значение, определяющее размер, форму, местоположение, текстуру поверхности или геометрическую характеристику элемента.
  2. Базовый размер — числовое значение, определяющее теоретически точный размер, положение или ориентацию относительно системы координат. Основные размеры заключены в прямоугольную рамку и не имеют допусков.
  3. Справочный размер — числовое значение, заключенное в круглые скобки, предназначено только для информации.
  4. Размерная линия — тонкая сплошная линия, показывающая протяженность и направление размера.
  5. Стрелки — символы на концах размерных линий, показывающие границы размера, выноски и линии секущей плоскости.
  6. Выносная линия — тонкая сплошная линия, перпендикулярная размерной линии, указывающая, какой элемент связан с размером.
  7. Видимый зазор — между углами элемента и концом выносной линии должен быть видимый зазор 1 мм.
  8. Линия выноски — тонкая сплошная линия со стрелкой, проведенной под углом и указывающая элемент, с которым связан размер или примечание.
  9. Пределы размера — максимально допустимый размер и минимально допустимый размер объекта.
  10. Плюс и минус измерения — допустимое положительное и отрицательное отклонение от указанного измерения.
  11. Символ диаметра — символ, указывающий, что размер показывает диаметр окружности. Используемый символ — греческая буква фи Ø.
  12. Символ радиуса — символ, указывающий, что размер показывает радиус окружности. Используемый символ радиуса — заглавная буква R.
  13. Допуск — величина, на которую может отличаться конкретный размер.

Основные понятия и принципы

  • Единица измерения для определения размеров должна соответствовать политике пользователя.На чертеже для использования в американской промышленности для производства все размеры указаны в дюймах , если не указано иное.
  • В большинстве стран за пределами США, включая Канаду, используется метрическая система измерения или международная система единиц (СИ), основанная на метре.

Общепринятой метрической единицей измерения на технических чертежах является миллиметра , сокращенно мм .

Иногда вам придется размещать размеры в двух единицах измерения одновременно!

Размеры должны быть размещены в наиболее описательном представлении объекта.

Если вид переполнен разными размерами, можно создать два и более отдельных чертежа с одним и тем же видом.

Размещение размерного текста

Текст размеров можно разместить по-разному:

  • размер внутри выносные линии со стрелками внутри или снаружи; и
  • размер снаружи выносные линии, со стрелками снова внутри или снаружи.

Там, где пространство ограничено, выносные линии могут быть нарисованы под углом:

Выносные линии не должны пересекать размерные линии и по возможности не должны пересекать другие выносные линии.Когда выносные линии пересекают линии объекта или другие выносные линии, они не должны прерываться. Когда выносные линии пересекаются или находятся близко к наконечникам стрелок, они должны быть разорваны для наконечника стрелки.

Размеры без стрелок

Чтобы избежать большого количества размеров, отходящих от детали, можно использовать размеры без стрелок.

  1. «нулевые» линии представляют вертикальную и горизонтальную исходные линии,
  2. каждый из размеров, показанных без стрелок, указывает расстояние от нулевой линии.
  • Никогда не должно быть более одной нулевой линии в каждом направлении.
  • Простановка размеров без стрелок используется для локационных размеров ряда элементов, таких как отверстия и прорези.

Все размеры и текст примечаний должны быть ориентированы так, чтобы их можно было читать снизу чертежа. Это называется однонаправленным определением размеров .

Метод выравнивания (когда текст размещается параллельно размерной линии) можно увидеть на старых чертежах или архитектурных чертежах, но он не утвержден текущим стандартом ANSI.

Размеры группы

В стандартной практике размеры группируются на чертеже для единообразия.

Избегайте использования линий объекта в качестве выносных линий для размера.

Размеры должны быть вынесены за пределы вида, где это практически возможно.

Размеры можно размещать последовательно и параллельно.

  • Когда ряд размеров применяется по принципу «точка-точка», он называется цепочкой размеров .

Первый размер в необработанном виде должен быть привязан к базовой линии.

Недостаток этой системы: это может привести к нежелательному накоплению допусков между отдельными элементами.

  • Когда несколько размеров начинаются с общей контрольной точки или линии, метод называется с общей точкой или параллельным измерением .

Базовая линия может быть продолжением контура исходной точки, базовой линией или системной линией.

Базовая поверхность — это внешняя поверхность детали, которая должна быть обработана в первую очередь.

Размеры могут располагаться параллельно или последовательно, но во всех случаях они должны относиться к базовой (базовой) поверхности.

Размеры разнесения

Общей практикой является размещение размерного текста в шахматном порядке в нескольких параллельных измерениях.

Размер

Размеры можно классифицировать по типам размеров:

  • По горизонтали — расстояние слева направо относительно листа чертежа.Здесь ширина является единственным размером горизонтального размера.
  • По вертикали — расстояние вверх и вниз относительно чертежного листа. Здесь высота и глубина являются вертикальными размерами, даже если они находятся в двух разных направлениях на детали.
  • Диаметр — полное расстояние по окружности, измеренное через центр.
  • Радиус —расстояние от центра дуги до любой точки дуги.Радиус обычно используется для дуг меньше половины окружности.

Размеры расположения и ориентации

Размеры можно классифицировать по типу расположения или ориентации:

  • Положение по горизонтали — указывает положение элемента в горизонтальном направлении относительно основания;
  • Положение по вертикали – определяет положение элемента по вертикали относительно основания e ;
  • Угол – задает угол между горизонтальной плоскостью и наклонной поверхностью.

Угловые единицы

  1. Угловые размеры отображаются либо в десятичных градусах, либо в градусах, минутах и ​​секундах.
  2. Если указаны только минуты и секунды, количеству минут или секунд предшествует 0 0 .

Также хорошо иметь изометрический вид детали на ее чертеже. Не обязательно, но предпочтительнее для сложных деталей.

На изометрическом виде не должны отображаться размеры.Масштаб должен быть указан, если он отличается от общего.

Простановка размеров деталей (Как проставить размеры различных элементов)

  • Отверстия обычно имеют размеры на виде, который лучше всего описывает форму отверстия. Диаметры должны быть обозначены символом диаметра перед числовым значением. Если размеры отверстий указаны с помощью линии выноски, эта линия должна быть радиальной.

A радиальная линия e — это линия, которая проходит через центр окружности или дуги, если ее продолжить.

  • Символы могут использоваться для прицельной поверхности , цековки и потайных отверстий . Эти символы всегда предшествуют символу диаметра.

Символ глубины может использоваться для обозначения глубины отверстия. Символ глубины ставится перед числовым значением.

  • Когда указывается глубина глухого отверстия , это относится к глубине полного диаметра отверстия.
  • Фаски измеряются либо углом, либо линейным размером, либо двумя линейными размерами.

Фаски 45 0 могут быть указаны в примечании.

  • Отверстия с прорезями могут иметь любой из нескольких размеров в зависимости от того, какой из них наиболее подходит для применения.
  • Можно указать уклон линии или плоской поверхности:

(а) в виде коэффициента в сочетании с символом уклона; б) по углу; в) размерами, показывающими разность высот двух точек от базовой линии и расстояние между ними.

  • Определение размеров хорд, дуг и углов

  • Шпоночные гнезда и шпоночные пазы , которые являются крепежными устройствами, имеют особые размеры, поскольку они создают некоторые необычные проблемы.

Высота самого шпоночного гнезда не измеряется, потому что после того, как верхняя часть вала срезана, не остается ничего, что можно было бы измерить.

Также размеры односторонние :

  • для шпонки, размер минимальный;
  • для шпоночного паза, размер максимальный.

Это необходимо для обеспечения помех после того, как ключ будет вставлен между частями.

Обмер повторяющихся элементов

  • Повторяющиеся элементы и размеры могут быть указаны с помощью « X » в сочетании с цифрой для указания « количество раз » или « мест », они обязательны. Между « X » и размером объекта оставлено полное пространство.

« X » иногда используется для обозначения « BY » между размерами координат, указанными в форме примечания. В этом случае между « X » и размерами остается пробел.

Во избежание повторения одного и того же размера или длинных линий выноски мы можем использовать ссылочные буквы в сочетании с пояснительной таблицей или примечанием .

  • Идентификация отверстий одинакового размера

Шестерня представляет собой механическое устройство с зубчатым колесом, используемое для передачи мощности и движения между частями машины.Обычно вал используется как для подачи, так и для приема мощности от шестерен.

Когда зацепляются две шестерни разных размеров, большая из них называется шестерней , а меньшая — шестерней .

Обычно чертежи зубчатых колес содержат таблицу информации, называемую режимами резания, для изготовления. Детальный чертеж шестерни также будет включать другие размеры, не указанные в таблице (диаметр основания, диаметр отверстия, размеры шпоночной канавки).

В качестве альтернативы, шестерни и шлицы могут быть показаны сплошной линией, представляющей основной контур детали, и более светлой линией, представляющей основание зубьев.

Линию основного тона можно добавить, используя стандартную центральную линию. Это то же соглашение, что и для винтовой резьбы.

%PDF-1.6 % 1073 0 объект > эндообъект внешняя ссылка 1073 618 0000000016 00000 н 0000017066 00000 н 0000017235 00000 н 0000017280 00000 н 0000017497 00000 н 0000017534 00000 н 0000017674 00000 н 0000017814 00000 н 0000018458 00000 н 0000018508 00000 н 0000018558 00000 н 0000018636 00000 н 0000018674 00000 н 0000018723 00000 н 0000018772 00000 н 0000018822 00000 н 0000018870 00000 н 0000019498 00000 н 0000019889 00000 н 0000020423 00000 н 0000020963 00000 н 0000021605 00000 н 0000022645 00000 н 0000022965 00000 н 0000023352 00000 н 0000023888 00000 н 0000024095 00000 н 0000025980 00000 н 0000026248 00000 н 0000026303 00000 н 0000026675 00000 н 0000026810 00000 н 0000030382 00000 н 0000030708 00000 н 0000031085 00000 н 0000031267 00000 н 0000036356 00000 н 0000036748 00000 н 0000037131 00000 н 0000037377 00000 н 0000045044 00000 н 0000045633 00000 н 0000046060 00000 н 0000046530 00000 н 0000046606 00000 н 0000049784 00000 н 0000050462 00000 н 0000051107 00000 н 0000051643 00000 н 0000056130 00000 н 0000056498 00000 н 0000056895 00000 н 0000057125 00000 н 0000060016 00000 н 0000060332 00000 н 0000060717 00000 н 0000060894 00000 н 0000061588 00000 н 0000062244 00000 н 0000063278 00000 н 0000063816 00000 н 0000064571 00000 н 0000069967 00000 н 0000070387 00000 н 0000070801 00000 н 0000071084 00000 н 0000077050 00000 н 0000077579 00000 н 0000078002 00000 н 0000078398 00000 н 0000079065 00000 н 0000079118 00000 н 0000079195 00000 н 0000079270 00000 н 0000080084 00000 н 0000080646 00000 н 0000083317 00000 н 0000083371 00000 н 0000084328 00000 н 0000085851 00000 н 0000086222 00000 н 0000086582 00000 н 0000088691 00000 н 0000089921 00000 н 00000 00000 н 0000090965 00000 н 0000091192 00000 н 0000091373 00000 н 0000091573 00000 н 0000143114 00000 н 0000143386 00000 н 0000146460 00000 н 0000150036 00000 н 0000150127 00000 н 0000150344 00000 н 0000151286 00000 н 0000151891 00000 н 0000152316 00000 н 0000156823 00000 н 0000159006 00000 н 0000159454 00000 н 0000160081 00000 н 0000162053 00000 н 0000162321 00000 н 0000162687 00000 н 0000162821 00000 н 0000162864 00000 н 0000162908 00000 н 0000162982 00000 н 0000163117 00000 н 0000163192 00000 н 0000163229 00000 н 0000163328 00000 н 0000163386 00000 н 0000163488 00000 н 0000163530 00000 н 0000163621 00000 н 0000163664 00000 н 0000163762 00000 н 0000163818 00000 н 0000163877 00000 н 0000163989 00000 н 0000164039 00000 н 0000164093 00000 н 0000164243 00000 н 0000164293 00000 н 0000164435 00000 н 0000164578 00000 н 0000164628 00000 н 0000164711 00000 н 0000164873 00000 н 0000165003 00000 н 0000165053 00000 н 0000165171 00000 н 0000165332 00000 н 0000165469 00000 н 0000165519 00000 н 0000165644 00000 н 0000165695 00000 н 0000165850 00000 н 0000165980 00000 н 0000166030 00000 н 0000166109 00000 н 0000166258 00000 н 0000166368 00000 н 0000166418 00000 н 0000166497 00000 н 0000166646 00000 н 0000166754 00000 н 0000166804 00000 н 0000166883 00000 н 0000167028 00000 н 0000167141 00000 н 0000167191 00000 н 0000167270 00000 н 0000167321 00000 н 0000167427 00000 н 0000167478 00000 н 0000167594 00000 н 0000167645 00000 н 0000167766 00000 н 0000167817 00000 н 0000167932 00000 н 0000167982 00000 н 0000168039 00000 н 0000168096 00000 н 0000168153 00000 н 0000168210 00000 н 0000168267 00000 н 0000168324 00000 н 0000168374 00000 н 0000168431 00000 н 0000168482 00000 н 0000168588 00000 н 0000168639 00000 н 0000168748 00000 н 0000168799 00000 н 0000168915 00000 н 0000168966 00000 н 0000169089 00000 н 0000169140 00000 н 0000169197 00000 н 0000169254 00000 н 0000169311 00000 н 0000169368 00000 н 0000169425 00000 н 0000169482 00000 н 0000169532 00000 н 0000169589 00000 н 0000169640 00000 н 0000169746 00000 н 0000169797 00000 н 0000169913 00000 н 0000169964 00000 н 0000170083 00000 н 0000170134 00000 н 0000170265 00000 н 0000170316 00000 н 0000170373 00000 н 0000170430 00000 н 0000170487 00000 н 0000170544 00000 н 0000170601 00000 н 0000170658 00000 н 0000170708 00000 н 0000170765 00000 н 0000170816 00000 н 0000170922 00000 н 0000170973 00000 н 0000171081 00000 н 0000171132 00000 н 0000171277 00000 н 0000171328 00000 н 0000171446 00000 н 0000171497 00000 н 0000171546 00000 н 0000171603 00000 н 0000171652 00000 н 0000171709 00000 н 0000171766 00000 н 0000171823 00000 н 0000171873 00000 н 0000171930 00000 н 0000171987 00000 н 0000172044 00000 н 0000172165 00000 н 0000172215 00000 н 0000172294 00000 н 0000172345 00000 н 0000172451 00000 н 0000172502 00000 н 0000172619 00000 н 0000172670 00000 н 0000172787 00000 н 0000172838 00000 н 0000172974 00000 н 0000173025 00000 н 0000173153 00000 н 0000173204 00000 н 0000173261 00000 н 0000173318 00000 н 0000173375 00000 н 0000173432 00000 н 0000173489 00000 н 0000173546 00000 н 0000173603 00000 н 0000173653 00000 н 0000173710 00000 н 0000173761 00000 н 0000173910 00000 н 0000174016 00000 н 0000174066 00000 н 0000174145 00000 н 0000174293 00000 н 0000174390 00000 н 0000174440 00000 н 0000174519 00000 н 0000174670 00000 н 0000174790 00000 н 0000174840 00000 н 0000174919 00000 н 0000175073 00000 н 0000175191 00000 н 0000175241 00000 н 0000175320 00000 н 0000175471 00000 н 0000175586 00000 н 0000175636 00000 н 0000175715 00000 н 0000175867 00000 н 0000175978 00000 н 0000176028 00000 н 0000176107 00000 н 0000176158 00000 н 0000176264 00000 н 0000176315 00000 н 0000176423 00000 н 0000176490 00000 н 0000176616 00000 н 0000176667 00000 н 0000176783 00000 н 0000176849 00000 н 0000176898 00000 н 0000176955 00000 н 0000177004 00000 н 0000177061 00000 н 0000177118 00000 н 0000177175 00000 н 0000177225 00000 н 0000177282 00000 н 0000177333 00000 н 0000177439 00000 н 0000177490 00000 н 0000177630 00000 н 0000177681 00000 н 0000177801 00000 н 0000177852 00000 н 0000177978 00000 н 0000178029 00000 н 0000178086 00000 н 0000178143 00000 н 0000178200 00000 н 0000178257 00000 н 0000178314 00000 н 0000178371 00000 н 0000178421 00000 н 0000178478 00000 н 0000178529 00000 н 0000178635 00000 н 0000178686 00000 н 0000178799 00000 н 0000178850 00000 н 0000178977 00000 н 0000179027 00000 н 0000179143 00000 н 0000179193 00000 н 0000179250 00000 н 0000179307 00000 н 0000179364 00000 н 0000179421 00000 н 0000179478 00000 н 0000179535 00000 н 0000179585 00000 н 0000179642 00000 н 0000179693 00000 н 0000179799 00000 н 0000179850 00000 н 0000179966 00000 н 0000180017 00000 н 0000180143 00000 н 0000180194 00000 н 0000180315 00000 н 0000180366 00000 н 0000180423 00000 н 0000180480 00000 н 0000180537 00000 н 0000180594 00000 н 0000180651 00000 н 0000180708 00000 н 0000180758 00000 н 0000180815 00000 н 0000180866 00000 н 0000180972 00000 н 0000181023 00000 н 0000181142 00000 н 0000181192 00000 н 0000181313 00000 н 0000181363 00000 н 0000181420 00000 н 0000181477 00000 н 0000181534 00000 н 0000181591 00000 н 0000181648 00000 н 0000181698 00000 н 0000181755 00000 н 0000181806 00000 н 0000181912 00000 н 0000181963 00000 н 0000182080 00000 н 0000182131 00000 н 0000182254 00000 н 0000182305 00000 н 0000182413 00000 н 0000182464 00000 н 0000182586 00000 н 0000182637 00000 н 0000182694 00000 н 0000182751 00000 н 0000182808 00000 н 0000182865 00000 н 0000182922 00000 н 0000182979 00000 н 0000183036 00000 н 0000183086 00000 н 0000183143 00000 н 0000183192 00000 н 0000183249 00000 н 0000183352 00000 н 0000183402 00000 н 0000183481 00000 н 0000183532 00000 н 0000183638 00000 н 0000183689 00000 н 0000183799 00000 н 0000183850 00000 н 0000183980 00000 н 0000184031 00000 н 0000184165 00000 н 0000184216 00000 н 0000184273 00000 н 0000184330 00000 н 0000184387 00000 н 0000184444 00000 н 0000184501 00000 н 0000184558 00000 н 0000184608 00000 н 0000184665 00000 н 0000184715 00000 н 0000184805 00000 н 0000184855 00000 н 0000184968 00000 н 0000185019 00000 н 0000185145 00000 н 0000185195 00000 н 0000185293 00000 н 0000185344 00000 н 0000185457 00000 н 0000185507 00000 н 0000185616 00000 н 0000185666 00000 н 0000185788 00000 н 0000185838 00000 н 0000185977 00000 н 0000186028 00000 н 0000186179 00000 н 0000186285 00000 н 0000186335 00000 н 0000186414 00000 н 0000186581 00000 н 0000186709 00000 н 0000186759 00000 н 0000186838 00000 н 0000186985 00000 н 0000187083 00000 н 0000187133 00000 н 0000187212 00000 н 0000187263 00000 н 0000187369 00000 н 0000187420 00000 н 0000187533 00000 н 0000187584 00000 н 0000187714 00000 н 0000187765 00000 н 0000187890 00000 н 0000187940 00000 н 0000187997 00000 н 0000188054 00000 н 0000188111 00000 н 0000188168 00000 н 0000188225 00000 н 0000188282 00000 н 0000188332 00000 н 0000188389 00000 н 0000188440 00000 н 0000188546 00000 н 0000188597 00000 н 0000188708 00000 н 0000188759 00000 н 0000188900 00000 н 0000188951 00000 н 0000189070 00000 н 0000189120 00000 н 0000189177 00000 н 0000189234 00000 н 0000189291 00000 н 0000189348 00000 н 0000189405 00000 н 0000189462 00000 н 0000189512 00000 н 0000189569 00000 н 0000189620 00000 н 0000189726 00000 н 0000189777 00000 н 0000189895 00000 н 0000189945 00000 н 00001

00000 н 00001 00000 н 00001

00000 н 00001 00000 н 00001

00000 н 00001 00000 н 00001 00000 н 00001

00000 н 00001 00000 н 00001 00000 н 00001
  • 00000 н 00001 00000 н 00001

    00000 н 00001 00000 н 00001 00000 н 00001 00000 н 0000190976 00000 н 0000191036 00000 н 0000191093 00000 н 0000191216 00000 н 0000191266 00000 н 0000191345 00000 н 0000191396 00000 н 0000191502 00000 н 0000191553 00000 н 0000191666 00000 н 0000191717 00000 н 0000191855 00000 н 0000191906 00000 н 0000192023 00000 н 0000192073 00000 н 0000192130 00000 н 0000192187 00000 н 0000192244 00000 н 0000192301 00000 н 0000192358 00000 н 0000192415 00000 н 0000192465 00000 н 0000192522 00000 н 0000192576 00000 н 0000192712 00000 н 0000192762 00000 н 0000192876 00000 н 0000192927 00000 н 0000193082 00000 н 0000193201 00000 н 0000193251 00000 н 0000193330 00000 н 0000193489 00000 н 0000193594 00000 н 0000193644 00000 н 0000193723 00000 н 0000193875 00000 н 0000193983 00000 н 0000194033 00000 н 0000194112 00000 н 0000194266 00000 н 0000194380 00000 н 0000194430 00000 н 0000194509 00000 н 0000194560 00000 н 0000194666 00000 н 0000194717 00000 н 0000194826 00000 н 0000194877 00000 н 0000194995 00000 н 0000195046 00000 н 0000195168 00000 н 0000195219 00000 н 0000195276 00000 н 0000195333 00000 н 0000195390 00000 н 0000195447 00000 н 0000195504 00000 н 0000195561 00000 н 0000195611 00000 н 0000195668 00000 н 0000195719 00000 н 0000195825 00000 н 0000195876 00000 н 0000195998 00000 н 0000196049 00000 н 0000196160 00000 н 0000196211 00000 н 0000196325 00000 н 0000196376 00000 н 0000196433 00000 н 0000196490 00000 н 0000196547 00000 н 0000196604 00000 н 0000196661 00000 н 0000196718 00000 н 0000196768 00000 н 0000196825 00000 н 0000196876 00000 н 0000196982 00000 н 0000197033 00000 н 0000197144 00000 н 0000197195 00000 н 0000197308 00000 н 0000197359 00000 н 0000197475 00000 н 0000197526 00000 н 0000197637 00000 н 0000197688 00000 н 0000197789 00000 н 0000197839 00000 н 0000197896 00000 н 0000197953 00000 н 0000198010 00000 н 0000198067 00000 н 0000198124 00000 н 0000198181 00000 н 0000198238 00000 н 0000198295 00000 н 0000198345 00000 н 0000198402 00000 н 0000198453 00000 н 0000198559 00000 н 0000198610 00000 н 0000198719 00000 н 0000198770 00000 н 0000198887 00000 н 0000198938 00000 н 0000199068 00000 н 0000199119 00000 н 0000199234 00000 н 0000199284 00000 н 0000199341 00000 н 0000199398 00000 н 0000199455 00000 н 0000199512 00000 н 0000199569 00000 н 0000199626 00000 н 0000199683 00000 н 0000199733 00000 н 0000199790 00000 н 0000199847 00000 н 0000199904 00000 н 0000200016 00000 н 0000200066 00000 н 0000200158 00000 н 0000200209 00000 н 0000200332 00000 н 0000200383 00000 н 0000200515 00000 н 0000200566 00000 н 0000200623 00000 н 0000200680 00000 н 0000200737 00000 н 0000200794 00000 н 0000200844 00000 н 0000012656 00000 н трейлер ]>> startxref 0 %%EOF 1690 0 объект>поток xڼXyXS׶@[email protected]$$1

    %PDF-1. 3 % 538 0 объект > эндообъект внешняя ссылка 538 124 0000000016 00000 н 0000003634 00000 н 0000005180 00000 н 0000005219 00000 н 0000005265 00000 н 0000005321 00000 н 0000005377 00000 н 0000005435 00000 н 0000005491 00000 н 0000005547 00000 н 0000005605 00000 н 0000005663 00000 н 0000005719 00000 н 0000005777 00000 н 0000005833 00000 н 0000005889 00000 н 0000005945 00000 н 0000006003 00000 н 0000006061 00000 н 0000006119 00000 н 0000006177 00000 н 0000006235 00000 н 0000006293 00000 н 0000006351 00000 н 0000006407 00000 н 0000006463 00000 н 0000006521 00000 н 0000006579 00000 н 0000006637 00000 н 0000006695 00000 н 0000006753 00000 н 0000006809 00000 н 0000006865 00000 н 0000006921 00000 н 0000006979 00000 н 0000007035 00000 н 0000007093 00000 н 0000007149 00000 н 0000007205 00000 н 0000007261 00000 н 0000007319 00000 н 0000007375 00000 н 0000007433 00000 н 0000007491 00000 н 0000007549 00000 н 0000007605 00000 н 0000007661 00000 н 0000007717 00000 н 0000007775 00000 н 0000007831 00000 н 0000007889 00000 н 0000007947 00000 н 0000008003 00000 н 0000008061 00000 н 0000008119 00000 н 0000008175 00000 н 0000008231 00000 н 0000008289 00000 н 0000008347 00000 н 0000008403 00000 н 0000008459 00000 н 0000008515 00000 н 0000008571 00000 н 0000008627 00000 н 0000008685 00000 н 0000008743 00000 н 0000008799 00000 н 0000008855 00000 н 0000008913 00000 н 0000008969 00000 н 0000009027 00000 н 0000009083 00000 н 0000009139 00000 н 0000009197 00000 н 0000009253 00000 н 0000009309 00000 н 0000009367 00000 н 0000009425 00000 н 0000009483 00000 н 0000009541 00000 н 0000009597 00000 н 0000009655 00000 н 0000009711 00000 н 0000009767 00000 н 0000009825 00000 н 0000009883 00000 н 0000009941 00000 н 0000009997 00000 н 0000010053 00000 н 0000010395 00000 н 0000010539 00000 н 0000011016 00000 н 0000011989 00000 н 0000012129 00000 н 0000012695 00000 н 0000013549 00000 н 0000014578 00000 н 0000014726 00000 н 0000015391 00000 н 0000016459 00000 н 0000017403 00000 н 0000018323 00000 н 0000018413 00000 н 0000019157 00000 н 0000020206 00000 н 0000020288 00000 н 0000020311 00000 н 0000058705 00000 н 0000058986 00000 н 0000059535 00000 н 0000059618 00000 н 0000059641 00000 н 0000073361 00000 н 0000073640 00000 н 0000073997 00000 н 0000074079 00000 н 0000074102 00000 н 0000096112 00000 н 0000096385 00000 н 0000096817 00000 н 0000096907 00000 н 0000096937 00000 н 0000096993 00000 н 0000002776 00000 н трейлер ]/предыдущая 455846>> startxref 0 %%EOF 661 0 объект >поток hb«f`4g`g`U`[email protected]

    Справка для рабочего стола

    Чтобы начать работу с Onshape и настроить учетную запись и параметры поведения по умолчанию, мы настоятельно рекомендуем сначала пройти курс обучения. Это проведет вас через соответствующие установки и настройки учетной записи, как начать набросок, сделать деталь и другие основы Onshape. Расчетное время прохождения всех разделов составляет 50 минут, но вы можете выбрать модули по вашему выбору.

    Праймер Onshape

    Выберите категорию информации ниже или выберите из оглавления слева.У нас также есть глоссарий, если вы хотите изучить список терминов Onshape и их определения.

    Onshape предоставляет множество возможностей для самостоятельного обучения. Выберите предпочтительный метод обучения по ссылкам ниже. Заходите почаще, так как мы регулярно обновляем наши ресурсы.

    Если вы новичок в Onshape, знакомство с основами Onshape — это хороший способ познакомиться с концепциями Onshape и некоторыми основными функциями.

    Эта основная справочная система содержит справку для всех платформ, на которых работает Onshape. В каждой теме объясняется информация для всех платформ. В некоторых разделах информация зависит от платформы, и для каждой платформы есть раскрывающиеся списки. В других разделах информация не зависит от платформы, поэтому информация относится ко всем платформам.

    Кнопки панели инструментов

    В правом верхнем углу каждой страницы есть четыре кнопки, обведенные ниже слева направо:

    • Развернуть все / Свернуть все — Кнопка-переключатель, которая разворачивает или сворачивает все выпадающие текстовые области на текущей странице.Перед печатью страницы рекомендуется развернуть все раскрывающиеся списки. Это настраивает страницу для печати со всеми видимыми текстовыми областями.
    • Печать — открывает диалоговое окно «Печать»; для отправки страницы на подключенный принтер или сохранения страницы в виде файла PDF.
    • Предыдущая страница — переход на предыдущую страницу на основе оглавления.
    • Следующая страница — переход к следующей странице на основе оглавления.

    Условные обозначения

    В этой справочной системе вы встретите следующие примечания:

    Ссылки на наш учебный центр, где вы можете узнать больше о конкретных функциях программного обеспечения.

    Полезные советы, идеи или альтернативные рабочие процессы.

    Предупреждающие сообщения, предупреждающие вас о возможных подводных камнях, известных проблемах или потенциальных болевых точках.

    Сообщения об устранении неполадок, которые помогут вам справиться с проблемами.


    Обратная связь

    Чтобы оставить отзыв о самой справочной системе, нажмите синюю кнопку обратной связи в правой части браузера.

    Используйте инструмент в Onshape, чтобы зарегистрировать тикет для поддержки Onshape. Разверните меню «Справка» (щелкните значок) и выберите . Обратитесь в службу поддержки . Корпоративные клиенты также могут обратиться к своему менеджеру по работе с клиентами.

    Внизу каждого раздела справки вы найдете Была ли эта статья полезной? Инструмент обратной связи (как показано ниже). Оставьте свой отзыв, нажав кнопку Да или Нет.


    Истинное положение | Основы GD&T

    Особое примечание:

    Вот пример урока из нашего курса «Основы GD&T». Мы объясняем, почему гораздо лучше использовать допуск положения и базовые размеры, а не размещать объект с помощью системы координатных размеров.

    Позиция — один из самых полезных и сложных символов в GD&T.Два метода использования позиции, обсуждаемые на этой странице, будут RFS или независимо от размера элемента и при существенном условии (максимальное материальное состояние или наименьшее материальное состояние). Однако, поскольку это такой полезный символ, мы продолжим добавлять контент и примеры для других применений этого изящного маленького символа в ближайшие месяцы.

    Обозначение GD&T:

    Относительно исходной точки : Да

    Применяется MMC или LMC: Да (общий)

    Обозначение чертежа GD&T:

    Истинное положение центра отверстия (RFS с 2 опорными точками)

    Положение отверстия под MMC (3 базы)

    Описание:

    True Position на самом деле просто упоминается как Position в стандарте ASME.Многие люди называют этот символ «истинной» позицией, хотя это было бы немного неправильно. Допуск положения  – это символ GD&T и допуск местоположения. Истинное положение — это точная координата или местоположение, определяемое базовыми размерами или другими способами, которые представляют номинальное значение. Другими словами, GD&T «Позиция» Допуск — это то, насколько сильно местоположение вашего объекта может отличаться от его «Истинного положения» .

    Несмотря на то, что это неверно, мы озаглавили эту страницу и иногда можем ссылаться на этот символ как на «Истинное положение», поскольку это обычно термин, на который ссылаются люди, когда ищут указанный допуск.Однако, если вы хотите соответствовать стандарту ASME, просто используйте термин «Позиция».

    Положение определяется как общее допустимое отклонение объекта от его «истинного» положения. В зависимости от того, как оно вызывается, истинное положение может означать несколько разных вещей. Его можно использовать с максимальным состоянием материала (MMC), наименьшим состоянием материала (LMC), прогнозируемыми допусками и касательными плоскостями. Он может применяться к любому элементу размера (элементу с физическими размерами, например, отверстию, прорези, бобышке или выступу) и управлять центральными элементами этих элементов размера. В этих примерах мы будем использовать отверстия, так как это наиболее распространенные типы объектов, контролируемых истинным положением. Положение можно использовать для любого элемента размера (но не для поверхностей, где мы использовали бы Профиль).

    Позиция, вероятно, является наиболее широко используемым символом в GD&T. Если вам нужна дополнительная информация о позиции или любых других символах, вам следует ознакомиться с нашим курсом по основам GD&T. Если вам нравится упрощенный подход к GD&T на этом веб-сайте и в видео выше, обязательно свяжитесь с нами, чтобы узнать больше о курсе!

    Истинное положение – местоположение объекта

    Положение относительно оси, точки или плоскости определяет, насколько объект может отличаться от заданного точного истинного положения.Допуск — это 2-х или 3-х мерная зона допуска, которая окружает истинное место, где должен лежать элемент. Обычно при указании истинного положения к базе привязываются координаты x и y, которые являются базовыми размерами (не имеют допусков). Это означает, что у вас будет точная точка, где позиция должна быть , и ваш допуск определяет, насколько далеко вы можете быть от нее. Местоположение чаще всего позиционируется с двумя или тремя опорными точками, чтобы точно определить исходное положение.Истинное положение обычно называют диаметром, чтобы представить круглую или цилиндрическую зону допуска. (Однако его также можно вызвать как расстояние для координат X и Y – см. заключительные примечания)

    Истинное положение с использованием материальных условий (MMC/LMC)

    Позиция, используемая с максимальным состоянием материала, становится очень полезным элементом управления. Истинное положение с элементом размера может одновременно управлять положением, ориентацией и размером элемента. Истинное положение MMC полезно для создания функциональных датчиков, которые можно использовать для быстрой вставки в деталь, чтобы увидеть, все ли в пределах спецификации.В то время как истинное положение само по себе определяет, где должны лежать местоположения опорных точек, истинное положение в MMC для отверстия устанавливает минимальный размер и позиционное положение отверстия для поддержания функционального контроля. Это достигается путем добавления к детали бонусного допуска. По мере того, как деталь приближается к MMC, ограничения становятся более жесткими, и отверстие должно быть ближе к ее положению. Но, если отверстие немного больше (но все еще соответствует спецификации), оно может еще больше отклониться от своего истинного положения и по-прежнему обеспечивать правильную работу (хотя, например, прохождение болта).

    Зона допуска GD&T:

    Истинное положение – местоположение объекта

    Двумерная цилиндрическая зона или, чаще, трехмерный цилиндр с центром в истинном местоположении, на которое ссылаются данные.

    Цилиндрическая зона допуска будет простираться на всю толщину детали, если это отверстие. Для трехмерной зоны допуска, существующей в отверстии, вся ось отверстия должна быть расположена внутри этого цилиндра.

    Истинное положение с использованием модификаторов (MMC/LMC)

    Зона допуска такая же, как и выше, за исключением того, что применяется только в 3D-условии. Трехмерный цилиндр с центром в истинном положении, на которое ссылаются базовые поверхности. Цилиндрическая зона допуска будет проходить через толщину детали, если это сквозное отверстие для трехмерной зоны допуска, аналогичное версии RFS. Хотя это зона допуска, выноска теперь ссылается на виртуальное состояние всей детали.Это означает, что положение и размер отверстия контролируются одновременно. (см. раздел «Измерение»)

    Калибровка/Измерение:

    Истинное положение – расположение элемента

    Истинное положение элемента определяется путем определения текущей опорной точки и последующего сравнения ее с любыми опорными поверхностями, чтобы определить, насколько далеко от этого истинного центра находится элемент. Он упрощен, как допуск на размер, но может применяться к зоне допуска диаметра вместо простых координат X-Y.Это делается на КИМ или других измерительных устройствах.

    Истинное положение с использованием модификаторов материала (только MMC)

    Когда деталь проверяется на истинное положение под элементом спецификации размера, обычно используется функциональный датчик, чтобы убедиться, что вся огибающая элемента находится в пределах спецификации. Если у вас есть спецификация для максимального состояния материала, желаемое состояние состоит в том, что отверстие не будет слишком маленьким или штифт не будет слишком большим. Следующие формулы используются для создания датчика истинного положения в MMC.*

    Измерение внутреннего элемента

    Для истинного положения под ММС отверстия :

    Калибр Ø (щуп штифта) = Мин. Ø отверстия (MMC) — Допуск истинного положения

    Измерение внешнего элемента

    Для истинного положения под MMC штифта :

    Калибр Ø (калибр отверстия) = Максимальный Ø штифта (MMC) + Допуск истинного положения

    Расположение калибровочных штифтов или отверстий указано на чертеже в качестве основных размеров.Все калибровочные элементы должны располагаться в истинных положениях базы, но размеры должны соответствовать приведенным выше формулам.

    Примечание о допуске бонусов:

    Когда для истинного положения используется функциональный датчик, любая разница между фактическим размером элемента и максимальным состоянием материала будет дополнительным допуском. Бонусный допуск для положения затем увеличивается по мере приближения детали к LMC. Цель обозначения максимального состояния материала состоит в том, чтобы гарантировать, что, когда деталь имеет наихудшие допуски, размеры истинного положения и отверстия/штифта всегда будут собираться вместе.Например, если у вас был большой размер отверстия, но все еще был в допуске (ближе к LMC), вы увеличиваете бонусный допуск для себя, увеличивая допуск истинного положения. Теперь центр отверстия может больше смещаться из-за дополнительного допуска.

    Бонусный допуск = разница между MMC и фактическим состоянием.

    Запутались? Не волнуйтесь! Для получения более подробной информации о том, как бонусные допуски влияют на эти уточнения, см. наши разделы о максимальном состоянии материала. Или ознакомьтесь с нашим курсом GD&T, где мы подробно расскажем о символе позиции!

    Связь с другими символами GD&T:

    Истинное положение – местоположение объекта

    Истинное положение тесно связано с симметрией и концентричностью, поскольку они оба требуют контроля расположения объектов. Однако истинное положение является более универсальным, поскольку его можно вызвать для элемента размера или в сочетании с другими геометрическими допусками для указания всей оболочки детали.

    Истинное положение с использованием элементов размера (MMC/LMC)

    Истинное положение при использовании MMC или LMC связано с перпендикулярностью оси при использовании на отверстии или штифте. Допуск как перпендикулярности, так и истинного положения теперь относится к однородности и цилиндрической огибающей центральной оси. Однако с истинным положением вы можете сделать допуск, относящийся к нескольким базам, а не только к одной с перпендикулярностью оси.Когда вы указываете истинное положение с помощью баз на грани и сторонах детали, также контролируется перпендикулярность. См. пример 2 для более подробной информации.

    При использовании:

    Истинное положение – местоположение объекта

    В примере 1 вы можете увидеть, как отверстие может быть вызвано с использованием истинного положения. Однако это также может быть применено к чему-либо, требующему допуска местоположения, например к штифту, бобышке или даже краю детали. При наличии отверстия в детали, такой как поверхность с болтовым креплением, обычно вызывается истинное положение.Его можно использовать практически везде, чтобы представляли элементы любого размера.

    Истинное положение с использованием состояния материала (MMC/LMC)

    Истинное положение элемента размера под MMC используется, когда функциональный датчик идеально подходит для проверки детали. Истинное положение также полезно для описания и управления схемой расположения болтов для трубного фитинга или крепления с болтовым креплением. Если вы укажете элемент управления с помощью MMC, это позволит вам иметь калибр штифта, который вы можете вставить в деталь, чтобы проверить, является ли расположение болтов функционально точным.Вы увидите истинное положение, называемое MMC, очень часто в схемах расположения болтов, где критичны взаимное расположение всех болтов и необходимый зазор. LMC с истинным положением немного менее распространен, но часто используется, когда требуется минимальная толщина стенки.

    Истинное положение – расположение отверстия Пример 1 :

    Четыре отверстия должны быть расположены на блоке, чтобы обеспечить постоянный контакт и расположение в определенном положении. Отверстия должны совпадать с резьбовыми соединениями в сопрягаемой части.

    Выноска истинного положения на блоке

    При вызове истинного положения отверстия не обязательно должны находиться в точном положении, как показано ниже, но их центры могут отличаться на величину, заданную допуском. Основные размеры (размеры в квадратах) являются недопустимыми и описывают истинное положение отверстия, если бы оно было идеальным. При 2D-проверке правого верхнего отверстия истинное местоположение будет на расстоянии 40 мм от точки отсчета A и 40 мм от точки отсчета B. Центр отверстия рассчитывается, как правило, с помощью КИМ и сравнивается с истинным местоположением. Пока центр отверстий находится в синей зоне допуска 0,2 мм, заданной рамкой управления элементом, деталь находится в допуске.

    Примечание: в этом случае поверхность детали обозначается (Datum C). Это означает, что ось всего отверстия должна быть выровнена с базой. Зона допуска фактически гарантирует, что точки и перпендикулярности находятся в пределах заданного допуска. Поскольку все центральные точки в любом поперечном сечении контролируются истинным положением, ось детали (линия между всеми центральными точками) будет контролироваться для ориентации.

    Самое важное, что следует отметить в этой конструкции, это то, что независимо от размера отверстия ваше истинное положение всегда должно быть одним и тем же. Это идеально, когда для функционирования детали требуется правильное точное выравнивание. Однако это исключает возможность использования функционального датчика.

    Истинное положение — размер и расположение отверстия с помощью MMC Пример 2 :

    В том же примере истинное положение также можно указать с помощью условного обозначения максимального состояния материала. Это означает, что теперь вы управляете огибающей всего элемента отверстия, включая размер отверстия по всей его глубине.

    Добавление маленькой буквы «М» имеет большое значение.

    С помощью выноски MMC теперь вы можете использовать функциональный датчик для измерения этой детали, чтобы определить, что размер и геометрический допуск одновременно находятся в пределах спецификации.

    Формула для функционального датчика для измерения истинного положения всех отверстий:

    Отдельные диаметры штифтов = Мин. диаметр отверстия — Допуск истинного положения (бонус)

    В этом примере штифт Ø = 9.9 – 0,2 = Ø 9,7

    Расположение контактов: те же характеристики

    Это будет калибр для измерения размера отверстия, ориентации и положения. Деталь будет прижата к манометру, и если она подходит, деталь соответствует спецификации. Обратите внимание, что все опорные точки A, B и C включены в шаблон для проверки местоположения отверстия. Желаемая функция детали достигается за счет того, что деталь касается всех опорных точек и что измерительные штифты могут полностью пройти через отверстия.

    Деталь, вставленная в калибр

    , вид сверху.

    Пока датчик может войти в деталь, она находится в спецификации. Это позволяет очень легко точно измерить деталь прямо на производственной линии. Функция детали подтверждается, потому что до тех пор, пока поверхность, к которой прикручена деталь, имеет одинаковые допуски, она всегда будет подходить.

    Заключительные примечания:

    Бонусный раунд

    Помните, что чем дальше вы находитесь от MMC, когда на нее ссылаются в рамке управления функцией, тем больше бонусных допусков вам разрешено.Для отверстия, чем больше диаметр (ближе к LMC), тем больше дополнительный допуск для вашего истинного положения.

    Бонусный допуск = допуск истинного положения (измеренный размер отверстия – размер отверстия MMC)

    Примечание. Имейте в виду, что обратное верно для положительной функции, такой как булавка, где меньшая булавка означает, что у вас больше допустимых бонусов.

    Вызывается с символом Ø или без него

    Существует два способа определить истинное положение – либо как расстояние, по осям X и Y, либо, чаще всего, как диаметр.Когда истинное положение вызывается как расстояние, вам разрешается отойти от допуска в направлении X или Y на разрешенный допуск. Однако, когда это сделано таким образом, зона допуска фактически образует квадрат. Это обычно нежелательно, так как углы квадрата дальше от центра, чем стороны. Это также удалило более 57% вашей зоны толерантности! Чаще всего истинное положение относительно местоположения обозначается символом диаметра (Ø), который называется цилиндрической или круглой зоной допуска.

    С прорезями

    Особенности:

    Другим распространенным способом определения истинного положения являются функции с прорезями. Если в вашей детали есть прорезь, которая всегда должна располагаться правильно, вы можете использовать истинное положение, чтобы убедиться, что каждая из плоскостей, составляющих прорезь, всегда находится в правильном положении. В этом случае также можно использовать симметрию, но только в том случае, если пазы имеют базовую плоскость, относительно которой они симметричны (а измерить симметрию очень сложно!).


    Станьте ведущим инженером в своей компании

    Изучайте GD&T в удобном для вас темпе и уверенно применяйте их в реальном мире.

    Пройдите обучение GD&T

    Все символы

    Новости AutoCAD | Добавление обозначения диаметра в чертежи AutoCAD

    Обозначение диаметра обычно используется в чертежах AutoCAD.Он автоматически связывается с размерами диаметра. Его также можно включать в другие типы размеров и выносок, таблиц и примечаний.

    С помощью меню символов: чтобы легко включить диаметр и другие популярные символы в любой чертеж AutoCAD, просто выберите вкладку ленты «Текстовый редактор» или контекстное меню. Инструменты будут отображаться автоматически при создании или двойном щелчке по объектам многострочного текста и размерам, выноскам и таблицам, в которых используется многострочный текст.Просто установите курсор в точное положение для отображения символа, а затем выберите диаметр всплывающего меню «Символ» на вкладке ленты «Текстовый редактор» или в контекстном меню.

    Этот метод можно повторить для добавления других популярных символов, таких как градус, плюс/минус, осевая линия и многих других.

    Применение карты символов: если какой-либо символ не может быть найден по вашему выбору или внешний вид символа не ясен из меню «Символ», можно выбрать из списков многочисленных символов в диалоговом окне «Карта символов».Доступ к карте символов, выбрав другой в нижней части меню символов.

    Выберите шрифт и просмотрите все существующие символы для этого шрифта с помощью полосы прокрутки, расположенной справа. Нажмите на символ, чтобы просмотреть его увеличенное изображение. Получите строку Unicode, показанную в нижней части диалогового окна «Карта символов». Дважды щелкните символы, которые необходимо скопировать. Они будут показаны в поле символов для копирования.

    Не все шрифты содержат каждый символ.Вы можете получить помощь в справочной системе AutoCAD, чтобы просмотреть список общих символов чертежа, их значения Unicode и шрифты, которые их поддерживают (help.autodesk.com).

    Как только символы будут выбраны в соответствии с вашими требованиями (убедитесь, что они показаны в поле «Символы для копирования»), выберите «Копировать» и закройте карту символов. Затем вставьте их в нужное место, чтобы они выглядели в тексте AutoCAD.

    Чтобы прочитать статью полностью, перейдите по следующим ссылкам в блогах.

  • Вам может понравится

    Добавить комментарий

    Ваш адрес email не будет опубликован.
