Что такое Дефлектор вентиляционный? Принцип работы и устройство +Видео

Если правильно спроектировать систему вентиляции, то она обеспечит доступ воздуха внутрь помещения. Основным критерием работы системы вентиляции является наличие хорошей тяги, но пыль и мусор, попавшие в систему способны нарушить её работу. Чтобы избежать этого специалисты советуют установку вентиляционного дефлектора. Что собой представляет дефлектор вентиляционной системы, мы разберем далее.

Принцип действия дефлектора

За счёт установки дефлектора на трубу вентиляции, улучшается тяга, ведь дефлектор отклоняет воздушные массы, тем самым образуя на выходе шахты вентиляции, зону с пониженным давлением. За счёт этого воздух внутри трубы поднимется вверх и компенсирует давление.

Существуют разные конструкции дефлекторов, но принцип работы у всех одинаковый. Современные агрегаты чаще всего имеют сужение канала, это увеличивает скорость прохождения воздуха над оголовком трубы. Это усиливает тягу и имеет называние «принцип аэрографа».

 Если правильно подобрать и правильно использовать дефлектор, то можно добиться более эффективной работы системы вентиляции.

Больший эффект дефлекторы показывают при установке на каналах вентиляции с горизонтальными и вертикальными участками.

Так же вентиляционные дефлекторы играет роль защиты воздуховода от попадания в него мусора, осадков окружающей среды, мелких птиц, грызунов и т.п. Для изготовления дефлектора используют нержавеющую сталь или керамика, так как его устанавливают снаружи сооружения.

Положительные и отрицательные качества

Положительными качествами применения вентиляционного дефлектора являются:

  1. увеличение тяги;
  2. защита вентиляционных каналов.

Но если ветер будет дуть снизу, то поток воздуха ударяется о часть дефлектора находящуюся сверху и не даёт воздушному потоку выходить наружу, что даёт сбой работы системы.

Стоит отметить, что вентиляционные дефлекторы часто стали обустраивать с двумя конусами и соединёнными основаниями, что исключает возникновение вышеописанной проблемы.

Конструкция вентиляционного дефлектора

Конструкция вентиляционного дефлектора состоит из:

  1. двух металлических стаканов;
  2. фиксирующих кронштейнов, для крепления;
  3. приточно – отводящего патрубка (его закрепляют на трубу хомутом).

Наружный стакан к нижней части расширяется, а нижний стакан ровный. Данные стаканы надеваются друг на друга и в верхней части конструкции закрепляют крышку на стойках.

Чтобы избежать попадания, осадков в систему, диаметр данной крышки должен быть больше выходного отверстия.

Отбои монтируют таким образом, чтобы уличный воздух создавал подсос сквозь выемки соседних колец — это ускоряет отвод воздуха из системы вентиляции.

Дефлектор вентиляции устроен так, что при направлении потока воздуха снизу вверх дефлектор плохо срабатывает, то есть идёт отражение потока от крыши и затем этот поток устремляется к газам, которые выходят в верхней части. Чтобы решить этот момент, применяют двухконусные конструкции, они соединены основанием.

Важно: Если направление ветра боковое, то воздух выводиться как снизу, так и сверху. Если направление ветра вертикальное, то отток воздуха будет снизу.


Виды и характеристики

В наше время есть много разновидностей дефлекторов для вентиляции, среди них выделяют основные:

  1. Дефлектор Цаги;
  2. Дефлекторы Григоровича;
  3. Н — образные дефлекторы.



Существуют открытые конструкции, которые разделяют по форме:

  • бывает плоский;
  • полукруглый;
  • с открывающейся крышкой или двускатный.



По принципу работы бывает:

  • ротационный дефлектор;
  • турбинный.

По типу флюгера.

Далее мы разберём самые популярные типы вентиляционных дефлекторов.

Дефлектор на дымоход

Очень часто дефлекторы устанавливают на дымоход, его устанавливают для того чтобы обеспечить хорошую тягу для выведения дыма.

Таким образом, дефлектор увеличивает работу оборудования на двадцать процентов, это увеличивает лучшее прогорание топлива и улучшает теплоотдачу.

Так же установка дефлектора предотвращает попадание осадков атмосферы и различного мусора в дымоход.

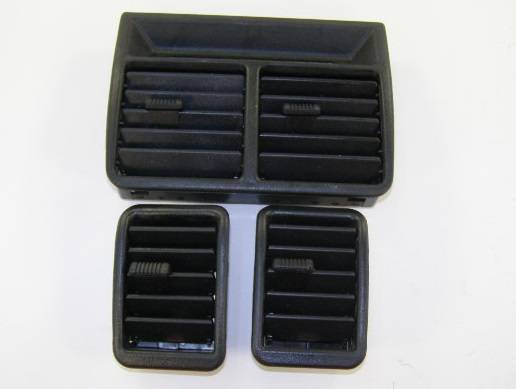

Дефлектор для кондиционера

Такие конструкции почти ни чем не похожи на классические  дефлекторы. Они представляют собой экраны – отражатели, которые перераспределяют воздушные массы, производимые кондиционером.

Поэтому воздушные массы направлены не на человека, а в пол или параллельно потолку, рассеиваясь, не теряя свой напор.

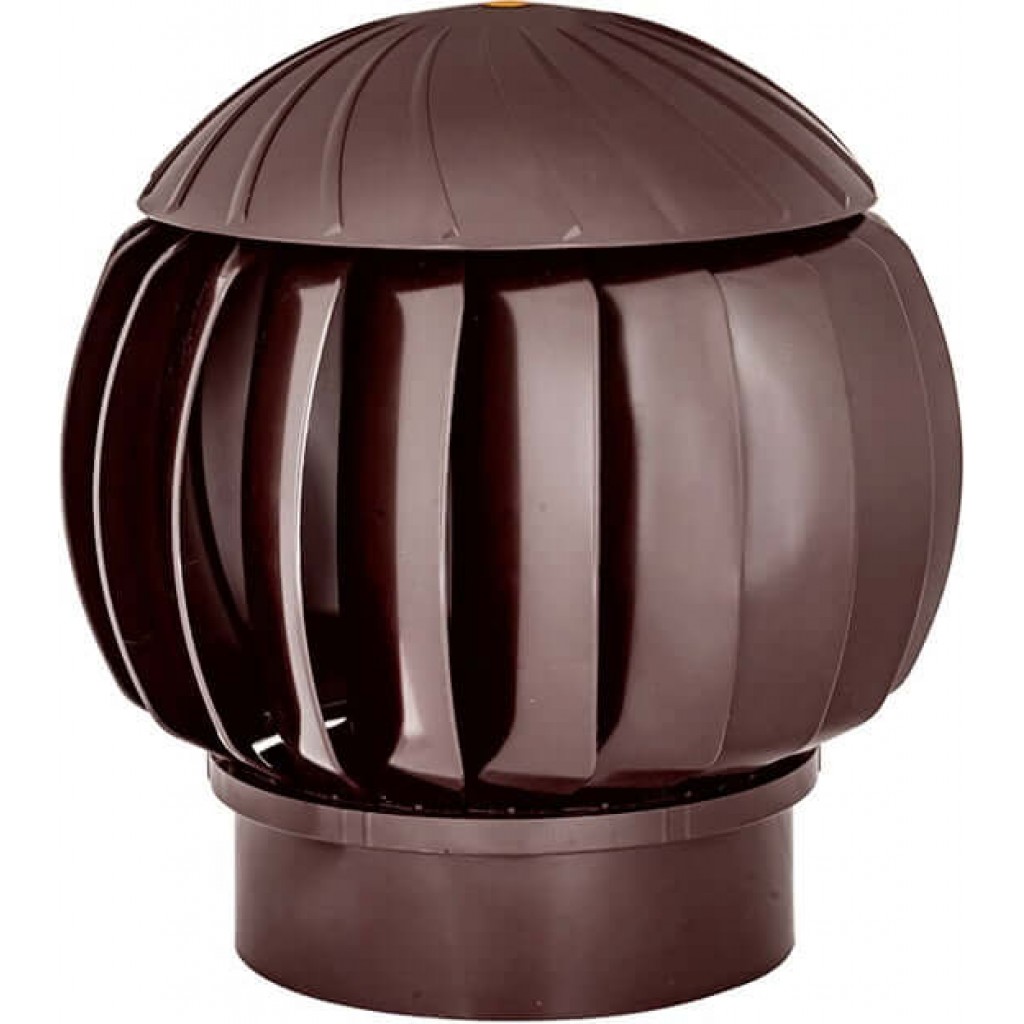

Ротационный дефлектор

Такого вида дефлекторы увеличивают работу естественной приточно – вытяжной системы в четыре раза и при этом такой дефлектор не требует подключения к электричеству.

Ротационный дефлектор состоит из подвижной головки с лопастями, которые установлены на основание и прикреплены при помощи подшипников.



Принцип работы ротационного дефлектора следующий:



Ветер попадает в лопасти и за счёт этого начинает двигаться головка, тем самым воздух разряжается, и тяга увеличивается.

Благодаря подшипникам головка вращается с неизменной скоростью, даже при сильном ветре.



Флюгер

Дефлектор —  флюгер является специальным устройством, корпус которого двигается вместе с изогнутыми козырьками, они соединены с подшипниковым креплением.

Сверху конструкции располагается флюгер, он даёт всему устройству всегда быть «по ветру».



Работает это устройство так: воздушные массы проходят между козырьками, ускоряются и делают зону разрежения, за счёт этого идёт усиление тяги, топливо прогорает лучше и происходит улучшение воздухообмена.

Такие конструкции хорошо применять, чтобы предотвратить обратную тягу, затухание пламени и искрообразование.

Такую конструкцию можно сделать самостоятельно, для этого необходимо конструкцию установить на срез трубы дымохода, креплением будет служить подшипниковый узел и кольцо.



Цокольный дефлектор

Такие дефлекторы предназначены для проветривания цокольных этажей и помещений, а так же для удаления влаги. Такие устройства могут использоваться как в принудительной, так и в естественной системе вентиляции.

Ещё цокольный дефлектор, препятствует попадание в подвальные помещения различных мелких животных, грязи, метеорологических осадков.

Длину трубы дефлектора легко регулировать и если будет необходимость, то её можно будет нарастить или отпилить до нужной высоты.

И так в статье мы описали виды и принцип работы вентиляционного дефлектора, надеемся, что эта информация была вам полезной. Удачи!

Видео дефлектора своими руками:


Прайс-лист на круглые вентиляционные дефлекторы от компании Венти, г. Москва

Конструкция дефлектора на воздуховоды круглого сечения.

Дефлектор для воздуховодов круглого сечения устанавливается непосредственно над вентканалом или дымоходом на шахте промышленного или жилого строения.

Он представляет собой цилиндр внутренний, цилиндр внешний в комплексе с зонтом и кронштейнами.

Стандартная линейка диаметров дефлекторов лежит в пределах от 100мм до 1250мм, при этом толщина материала напрямую зависит от диаметра цилиндра внутреннего.

Дефлекторы различаются так же по типу присоединения к выводной трубе-фланцевому или ниппельному.
В стандартном исполнение соединение ниппельное. По желанию заказчика изготавливаем фланцевое соединение.

Фланцы изготавливаем из полосы х/к толщиной 2,5мм до диаметра 315мм включительно, свыше диаметра 315мм фланец изготавливаем из стального уголка 25х25х3 и 32х32х3.

Технические характеристики

ДЕФЛЕКТОР КРУГЛЫЙ
Диаметр дефлектора d, мм Диаметр корпуса D, мм Высота H, мм Цена
100,00 185,00 350,00 970,00
125,00 230,00 350,00 970,00
140,00 260,00 350,00 970,00
160,00 300,00 350,00 970,00
180,00 335,00 350,00 970,00
200,00 370,00 350,00 1250,00
225,00 415,00 450,00 1525,00
250,00 465,00 450,00 1735,00
280,00 520,00 450,00 1870,00
315,00 585,00 450,00 2080,00
355,00 658,00 450,00 2770,00
400,00 740,00 450,00 3465,00
450,00 835,00 500,00 4850,00
500,00 925,00 500,00 5545,00
560,00 1035,00 500,00 6515,00
630,00 1165,00 500,00 6930,00
710,00 1315,00 500,00 8315,00
800,00 1480,00 500,00 10810,00
900,00 1665,00 600,00 11365,00
1000,00 1850,00 600,00 14555,00
1120,00 2070,00 600,00 16635,00
1250,00 2320,00 600,00 20010,00

Цены указанны с учетом ниппельного соединения.

Базовыми рабочими характеристиками любого круглого дефлектора являются:

  • диаметр основного канала;
  • высота цилиндра;
  • диаметр цилиндра.

Первый параметр задается, исходя из конструкции дымоходной или вентиляционной систем, а два последних рассчитываются по специальным формулам или подбираются по таблицам. Любое отклонение расчетных значений размеров цилиндра от нормы ведет к нарушениям в работе дефлектора, резкому снижению тяги и, в конечном итоге, к неэффективному функционированию системы. Монтаж круглого дефлектора должен вестись на 1,5-2 м выше конька крыши.

Транспортировка и хранение собранных дефлекторов допускается только в стоячем положении, иначе возможны существенные деформации наружных поверхностей, что чревато потерей устройствами работоспособности.

Компания «Венти» предлагает потребителям круглые вентиляционные дефлекторы, изготовленные в соответствие с действующими стандартами и строительными нормами, гарантируя их длительную работу при любых атмосферно-климатических воздействиях и ветровых нагрузках.
По умолчанию изготавливаются дефлекторы цилиндрической формы

Перейти в прайс-лист


Заказать круглые вентиляционные дефлекторы вы можете по следующим телефонам:

8-800-222-17-13
+7 (495) 989-63-58
+7 (926) 838-50-82

Дефлекторы вентиляционных систем — Вентиляция Волгоград — «ЮФОВЕНТ»

Дефлекторы устанавливают на вытяжных шахтах в системах естественной вентиляции для усиления тяги. Присоединительные размеры дефлекторов соответствуют нормализованному ряду воздуховодов и узлов прохода через перекрытия по серии типовых конструкций.
До диаметра 400 мм — дефлектор имеет ниппельное соединение, свыше 400 мм — соединение на фланцах.


Габаритные и присоединительные размеры (мм)

МодельDD1Hh3Масса, кг
Дефлектор-D1001002202851101,0
Дефлектор-D1251252803161401,5
Дефлектор-D1601603504361982,2
Дефлектор-D1801804004752353,0
Дефлектор-D2002004205052423,4
Дефлектор-D2252254605552644,6
Дефлектор-D2502504806203006,0
Дефлектор-D2802805577243147,0
Дефлектор-D3153156167603008,0
Дефлектор-D35535568082841012,4
Дефлектор-D400 фл2540074067540516,7
Дефлектор-D450 фл2545084078447422,7
Дефлектор-D500 фл2550095086448431,8
Дефлектор-D560 фл25560111296465438,3
Дефлектор-D630 фл256301200108069046,5
Дефлектор-D710 фл257101372115078074,8
Дефлектор-D800 фл2580015301355900104,2
Дефлектор-D900 фл25900175014901040139,4
Дефлектор-D1000 фл251000170016701230178,6

По отдельной заявке изготавливаются дефлекторы нестандартных размеров.

Пример обозначения

Дефлектор-D100

  • Дефлектор-D100 – обозначение дефлектора;
  • 100 – типоразмер (по диаметру присоединения), мм.

Дефлектор-D400 фл25

  • Дефлектор-D400 – обозначение дефлектора;
  • 400 – типоразмер (по диаметру присоединения), мм;
  • фл25 – тип соединения: фланец из уголка 25мм.

Дефлектор для вентиляционных труб: назначение и принцип работы

Автор Евгений Апрелев На чтение 3 мин Просмотров 2.6к. Обновлено

Установка вентиляционных систем с естественным побуждением в городской квартире или загородном доме сегодня признается удобным и выгодным вариантом осуществления успешного воздухообмена в помещении. Одним из недостатков работы такой системы воздухообмена становится снижение качества воздухообмена в теплое время года.

[contents]

Принципом работы естественной вентиляции является воздухообмен, происходящий за счет разницы температуры воздуха вне посещения и внутри. Его помогает обеспечивать дефлектор естественной вентиляции.

Лучше всего это происходит при значительном температурном перепаде. За счет природных естественных процессов холодный воздух опускается к полу, вытесняя вверх, к потолку комнат, потоки теплых воздушных масс. Именно в районе потолка располагаются вентиляционные вытяжки, удаляющие из помещения загрязненный спертый воздух. Системы входа вентиляционных труб располагаются ближе к полу.



Минусом системы становится снижение качества воздухообмена в теплое время года. Перепад температур в помещении и на улице становится минимальным. В некоторых случаях температура на улице становится выше показателей в помещении. Специально установленный дефлектор естественной вентиляции помогает вынудить воздушные массы обмениваться местами.

Назначение устройства

Главным назначением практичного и удобного дефлектора для вентиляции становится обеспечение тяги воздуха вентиляционной системы. Эти практичные элементы могут использоваться для стабилизации работы дымохода.

Практичные и удобные в использовании устройства успешно оберегают вентиляционную систему и дымоход от попадания внутрь грязи, дождя, снега, мошки.

Именно использование дефлектора обеспечивает успешную работу вентиляционных систем с их недостаточным уровнем тяги.

Устройство дефлектора для вентиляции

Такое простое и эффективное устройство, как дефлектор для вентиляции, является оборудованным «колпаком» приспособлением аэродинамического типа. Удобнее всего размещать его в самой верхней точке на вытяжной вентиляционной трубе. Задачей устройства становится:

  • Создание бесперебойной тяги вентиляционной системы
  • Защита вентиляционного канала
  • Активизация работы вентиляционной системы

В состав дефлектора входит:

  • Несколько расширенный в нижней части наружный и ровный по всей поверхности колпак
  • Парубок
  • Кронштейны, которые фиксируют колпак
  • Защитный колпак (зонт), предотвращающий попадание в вентиляционную трубу осадков, мусора и мелких насекомых
  • Защитный колпак в некоторых случаях может дополнять защитная сетка

На верхней части цилиндра устанавливаются специальные кольца. Цилиндры крепятся один на другой и над верхним из них обязательно устанавливается крышка.

Виды дефлекторов для естественной вентиляции

Устройство, защищающее вентиляционные с устройства и дымоходы от попадания загрязнений, могут быть разнообразными. В настоящий момент в продаже представлены следующие дефлекторы для систем естественной вытяжной вентиляции:

  • Самый популярный в применении дефлектор Григоровича
  • Волпер круглый
  • Открытый Астато
  • ЦАГИ
  • Н-образного типа
  • Звезда Шепард

Все эти устройства работают по единым принципам, в котором верхний цилиндр становится одновременно конструкцией для выталкивания воздуха и элементом, гарантирующим надежную деятельность устройства за счет обеспечения защиты вентиляционной системы от негативного влияния окружающей среды, например, от дождя и сильных порывов ветра.

Совет: Степень оттягивания дыма и защиты от негативного воздействия окружающей среды верхнего колпака дефлектора непосредственно зависит от количества зазоров в колпаке этого устройства. Это нужно учитывать при покупке или самостоятельном изготовлении модели.

При наличии чертежа можно сделать удобный дефлектор самостоятельно. Для этого потребуется использовать надежный металл, противостоящий коррозии. При выполнении чертежа в основу требуется брать диаметр трубы, на которую будет устанавливаться дефлектор.

Совет: Материал изготовления должен легко противостоять воздействию дождя и перепадам температур. Чаще всего эти устройства изготавливаются из современного надежного пластика или листов металла.

Если отсутствует желание выполнять дефлектор своими руками или нет нужно чертежа, купить устройство можно в любом строительном магазине.

Дефлектор Т-24 (диаметр 1000), цена 68 968 руб.

, комплектующие для систем вентиляции от «ТД КОМТЕХ»

Дефлекторы типа Т

Дефлекторы предназначены для усиления тяги в системах естественной вентиляции за счет давления, создаваемого ветром, устанавливаются на вертикальных вытяжных шахтах и ограждают их выпускные отверстия от попадания атмосферных осадков.

Дефлекторы изготавливаются в климатическом исполнении — У (умеренный климат) 1-й категории размещения по ГОСТ 15150-69.

Дефлекторы поставляются комплектно в собранном виде.

Габаритные и присоединительные размеры дефлекторов типа Т



Обозначение Размеры, мм n, шт Площадь сечения шахты, м2 Масса, кг не более
D D1 D2 H h2 d
Т-16 300 180 150 255 75 7 6 0,02 6
Т-17 400 230 200 340 100 7 6 0,04 8
Т-18 500 280 250 425 125 7 8 0,06 11
Т-19 630 345 315 545 165 7 8 0,07 16
Т-20 800 430 400 680 200 7 10 0,11 25
Т-21 1000 530 500 850 250 7 10 0,19 37
Т-22 1260 660 630 1075 315 10 12 0,27 56
Т-23 1600 840 800 1360 400 10 12 0,35 88
Т-24 2000 1040 1000 1700 500 12 12 0,43 203
Т-25 2500 1295 1250 2125 625 12 18 0,51 306

Звоните по телефону, +7 (343) 328-03-77 и наши специалисты, помогут вам подобрать нужную модель дефлектора.



Наши преимущества

  • Наличие более 1000 видов вентиляционного и теплового оборудования на складе Екатеринбурга.
  • Выгодные цены, сравнимые с ценами конкурентов.
  • Доставка по всем регионам Российской Федерации.
  • Рассмотрение заявок в короткие сроки и своевременная доставка заказа.
  • Дополнительные скидки на покупки оптом, в зависимости от объема товара, и отсрочку платежа.
  • Качество товара гарантировано, предоставляется вся необходимая документация.





Товар в наличии на складе

Высокое качество

Оперативная доставка

Скидки оптовикам



Схема работы



Вы отправляете заявку
Мы выставляем Вам счет
Вы оплачиваете покупку удобным для Вас способом
Получаете свой товар



Дефлектор вентиляционный своими руками

Перефразируя крылатую мысль из известного фильма, можно сказать, что вентиляция – дело тонкое, слишком уж много факторов влияют на устойчивую работу вытяжной трубы. Редко кому удается построить в доме вентиляцию с небольшой трубой, чтобы занимала минимум места на крыше и одновременно обладала высокой производительностью. С течением времени, по мере запыления и зарастания вентиляционных каналов, производительность и эффективность системы вентиляции ощутимо снижается, поэтому приходится устанавливать дефлектор на вентиляционную трубу. Лучшие модели способны увеличить производительность до 20% от исходного значения тяги.

Что представляет собой дефлектор


Сегодня цилиндрический, конусообразный или округлый корпус дефлектора можно увидеть на крышах частных домов. По сути, дефлектор представляет собой аэродинамическую насадку, предназначенную для создания дополнительного разряжения на срезе вентиляционной трубы. В результате увеличивается перепад давления над трубой и внутри помещения, увеличивается тяга и производительность вентиляционной системы.

Конструктивно любой дефлектор состоит из трех узлов:

  • Корпуса с креплением, обеспечивающим надежную и прочную установку на срезе вентиляционной трубы;
  • Системы захвата воздушного потока, состоящей из нескольких неподвижных аэродинамических профилей или вращающегося элемента, как в случае турбинных дефлекторов;
  • Колпака или защитной крышки, закрывающей срез трубы от проникновения дождя, снега, любопытных птиц, насекомых, мышей и прочей живности.

Для работы вентиляционному дефлектору необходимо одно условие – постоянный, стабильный горизонтальный поток ветра, желательно одного направления. В условиях постоянного потока воздуха дефлекторная насадка позволяет уменьшить высоту вентиляционной трубы на крыше почти вдвое. В безветрие дефлектор практически не работает.

Усиление тяги благодаря сжатию дополнительного потока воздуха также используется в дымоходах и продувках, когда из помещения или камеры сгорания необходимо быстро удалить продукты сгорания, дым, гарь, копоть. Дефлектор помогает резко интенсифицировать горение. Например, в эпоху паровозов использовался импровизированный бустер: чтобы резко увеличить мощность паровой машины, пара из котла выбрасывалась через дымовую трубу наружу, что увеличивало интенсивность горения и мощность двигателя чуть ли не на 70%.

Конструкция и принцип работы дефлектора вентиляционной трубы


Устройство и принцип работы дефлекторного усилителя основаны на хорошо известном физическом явлении падения статического давления в потоке воздуха или воды. Упрощенное устройство и схема работы дефлектора приведены на чертеже и рисунке.

Основу конструкции составляет упрощенный аэродинамический профиль, как правило, это два вертикально расположенных конуса или гребня, направленных вершинами друг к другу. Поток воздуха, обтекая конусообразный или шаровидный профиль, сжимается и ускоряется под действием динамического напора, как минимум в два раза.

В результате давление воздуха на срезе вентиляционной трубы падает, что и обеспечивает увеличение производительности вентиляции. Конструкцию нельзя назвать абсолютно бесшумной. При проектировании размеров и характеристик дефлектора разработчики используют средние значения горизонтальных потоков воздуха. На практике скорость ветра может превышать 15 – 20 м/с, что приводит к возникновению воздушных колебаний в виде гула и высокочастотного свиста. Чтобы избежать зашумления дефлектора, наиболее современные модели изготавливаются в виде многочисленных секторов и спрямляющих решеток.

Дефлектор не стоит путать с вытяжным электровентилятором, устанавливаемым на срезе вентиляционной трубы, несмотря на то, что предназначение у обоих приборов одинаковое, конструкция, надежность, эффективность и принцип работы у них разные. При желании можно сделать простейший дефлектор вентиляционный своими руками по чертежам, приведенным ниже.

Наиболее распространенные модели вентиляционных дефлекторов


Дефлекторные усилители тяги широко используются в частном домостроении и в многоэтажных домах, как средство для повышения эффективности системы вентиляции. Сегодня наиболее известны несколько конструкций вентиляционных дефлекторов:

  1. Модель дефлектора, разработанная ЦАГИ – центральным аэродинамическим институтом, она так и называется. Тяжелая, громоздкая, рассчитанная на большую высоту и огромные расходы воздуха;
  2. Система Григоровича, изображенная на фото ниже. Одна из самых удачных схем дефлектора. Простая и эффективная конструкция, которую вполне по силам изготовить и установить на крыше своими руками;
  3. Турбо дефлекторы вентиляционные, отличаются наличием спрямляющей куполообразной решетки, способной вращаться под действием воздушного потока и одновременно создавать разрежение внутри купола;
  4. Парусные или флюгерные дефлекторы.

Схема Григоровича отличается разительной простотой и высокой эффективностью. По сути, вентиляционный дефлектор построен в виде двух усеченных конусов, закрытых колпаком. Небольшой вес и прочность дефлектора позволяют устанавливать на относительно слабые вентиляционные и пластиковые вентиляционные трубы. Устройство нечувствительно к направлению воздушного потока, пульсациям и перетеканием ветра.

Дефлекторы по схеме Григоровича на сегодня занимают 80% рынка вентиляционных усилителей тяги для систем вентиляции частных домов.

По схеме Григоровича изготавливается промышленный образец вентиляционного дефлектора под маркой ДС, в котором уже имеется дополнительная защитная сетка от птиц и паразитов.

Модели ДС показывают максимальную эффективность усиления тяги в вентиляционной трубе только на плоской крыше. Кроме того, наличие сетки нередко приводит к обмерзанию экрана, но обойтись без защиты невозможно, так как вентиляционные трубы нередко используются птицами и насекомыми для проникновения внутрь здания.

Система дефлекторов разработки ЦАГИ


Модели ЦАГИ является основными для большинства промышленных объектов. Конструктивно представляет собой двухуровневый колпак-дефлектор с нижним и верхним обтеканием корпуса потоком воздуха. Чтобы избавиться от резонирующего шума и свиста при сильном ветре, корпус вентиляционного дефлектора закрывают кольцевым экраном.

По заявлениям разработчиков, экран позволяет защитить корпус от образования наледи и снежной пробки.

ЦАГИ очень хотели сделать свой дефлектор на вентиляционную трубу высокоэффективным и надежным, но на практике получилось очень дорогое и громоздкое изделие, страдающее обледенением в зиму и быстро ржавеющее даже при небольшом количестве химически активных окислов серы, азота и фосфора.

ЦАГИ дефлектор не прижился нигде, кроме цехов промышленных производств. В частном секторе модель не прижилась, ее даже не пытались копировать, кроме того, для эффективной работы вентиляционную трубу с дефлектором необходимо поднимать на 1,2-1,5 м над коньком крыши.

Турбина как способ усиления тяги в вентиляционной трубе


В качестве примера одного из наиболее интересных способов усиления тяги можно привести турбинные схемы. Наиболее распространенная купольная турбина изображена на фото.

Конструкция состоит из более двух десятков лопаток из тонколистового металла, собранных в бутон. Наружная оболочка из лопаток крепится на консольно закрепленную ось вращения.

Дефлектор устанавливается только на вентиляционные трубы круглого сечения. Куполообразное размещение лопаток позволяет эффективно улавливать горизонтальные воздушные потоки 0,1-0,5 м/с горизонтального и вертикального направления, что делает турбину необычайно эффективной. Для работы купола достаточно слабого «термика» от нагретой на солнце крыши.

Еще одним преимуществом турбины является ее неприхотливость к выбору места установки. Как правило, купола устанавливают на вентиляционную трубу, на высоте 30-35 см над кровельным покрытием, что практически не оказывает никакого влияния на стропила и обрешетку.

Дефлекторы турбинной схемы нечувствительны к пылевым бурям и интенсивному выпадению конденсата. Во-первых, даже при небольшой скорости вращения выпавшая пленка влаги срывается и скапывает с острых краев лопаток. Даже если наружная оболочка будет по каким-то причинам заблокирована, вентиляционная система все равно будет работать, но с меньшей на 10-15% эффективностью.

Парусные и капюшонные модели


Очень необычными по внешнему виду являются флюгерные или капюшонные модели дефлекторов.

По сути, это единственная схема, в которой полноценно используется эффект Бернулли или эжекции. Принцип работы устройства основывается на способности флюгера разворачиваться в подветренную сторону. Набегающий поток воздуха создает в вентиляционной трубе разрежение на 15-20% выше, чем в системах Григоровича или в турбине.

Конструкцию оснащают своего рода капюшоном, выполняющим роль крыла флюгера и одновременно закрывающим выхлопное отверстие вентиляционной трубы от дождя и снега.

Для эффективной работы вентиляционную трубу с капюшонным дефлектором необходимо поднимать на самую верхушку конька, где нет отраженных потоков воздуха. Основным недостатком флюгерного варианта является высокая инерция, при резких порывах ветра зачастую флюгер не успевает развернуться по ветру, и часть отходящих газов загоняется динамическим давлением обратно в вентиляционную систему дома.

Как и у турбины, флюгерный эффект усиления тяги и работоспособность капюшонного дефлектора практически не зависит от конденсата, пыли и температуры воздуха.

Одной из разновидностей флюгерной схемы являются трубчатые дефлекторы. По сути, это двухсторонний воздушный диффузор – конфузор, который также проворачивается потоком воздуха по ветру. Коэффициент усиления тяги в вентиляционной трубе в таком устройстве выше, чем у схемы Гриневича, но ниже, чем у классической капюшонной конструкции.

Заключение


Кроме перечисленных систем усиления разряжения в вентиляционной трубе, существует достаточно много комбинаций и модификаций с двойными насадками, с перфорированными стенками, с пылеуловителями, напорными трубами и клапанами обратной тяги. Но все они, так или иначе, обладают меньшей эффективностью и более сложным устройством, что неминуемо сказывается на устойчивости работы конструкции.

Отправить комментарий

Дефлекторы для вентиляции и дымохода. Инструкция по сборке своими руками



В статье описаны разные виды дефлекторов, особенности их устройства, принцип работы и отличия от других видов усилителей тяги. Мы расскажем о необходимости их установки, приведём таблицу с ценами, а также рассмотрим пошаговую инструкцию по сборке дефлектора своими руками.



Дефлектор — устройство, оптимизирующее поток воздуха для усиления тяги в трубе воздуховода или дымохода. В буквальном переводе deflector — отражатель, направляющее устройство. Это в полной мере описывает его функцию и назначение.





Принцип работы и разновидности дефлекторов



Направление потока воздуха происходит благодаря созданию области низкого давления в нижней части устройства. Когда дефлектор обтекается воздушным потоком, в нижней части образуется «завихрение», которое, проходя пространство, ограниченное стенками, создаёт дополнительную тягу. Чем сильнее поток воздуха, тем мощнее тяга внутри устройства. Иными словами, дефлектор направляет ветер параллельно трубе воздуховода, чем усиливает тягу за счёт перепада давления.

Такой эффект возможен при расположении стенок, которое определяется базовым аэродинамическим расчётом. В настоящее время экспериментальным путём выведены несколько моделей дефлекторов, имеющих оптимальные пропорции.

ЦАГИ — разработка Центрального аэрогидродинамического института им. Жуковского. Этот дефлектор усиливает тягу за счёт теплового и воздушного напоров, а также перепада давления на высоте 2 м от кровли. Эта конструкция допускает скрытую установку в канал, поэтому её используют в основном для вентиляционных систем (чистка от продуктов горения затруднена).

Дефлектор Ханженкова. Представляет собой дополнительную стенку вокруг трубы и «тарелку-дождевик», которая служит также вытяжным зонтом. Этот зонт погружен на определённое расстояние внутрь окружной стенки.

Дефлектор Вольперта–Григоровича. Отличается более простой конструкцией — «тарелка» из двух зонтов расположена над облекающей стенкой.

Поворотный дефлектор («Капюшон» или «Сачок»). Представляет собой полукруглый жёлоб-уловитель воздуха, закреплённый на поворотном штоке, установленном внутри канала. При ветровой нагрузке возникает турбулентность и тяга усиливается. Исполняет роль флюгера.

Помимо этих моделей существует бесчисленное множество других конструкций, которые часто не поддаются классификации. Среди них можно выделить как современные варианты с увеличенными спиральными лопастями на базе подшипника (они вращаются во время работы), так и простые «зонтики-крышки» из куска оцинковки, которые также усиливают тягу.

Поскольку расчёты производительности и подбор конструкции дефлектора для систем вентиляции — дело профессионалов, мы обратим внимание на отражатели для печных и каминных дымоходов.





Зачем нужен дефлектор



Помимо главной своей цели — отвод продуктов горения, дефлектор выполняет ещё несколько полезных функций:

1.  Значительное усиление тяги. Тяга привлекает больше кислорода и это положительно сказывается на экономии топлива в пиролизных котлах и печах — оно прогорает полностью.

2.  Гашение искр. Эта проблема знакома тем, у кого установлен короткий дымоход для твердотопливного реактора*. Искры из дымохода — признак жарко горящего источника и мощной тяги — может привести к возгоранию. Дефлектор позволяет остановить искру и дать ей возможность безопасно выгореть.

3.  Защита от атмосферных осадков. По идее, с этой задачей справляется обычный «зонтик», но он не даёт двух первых плюсов.

* Реактор — место прохождения реакции горения, очаг, источник продуктов горения (печь, камин, буржуйка, котёл и т.  д.).

Все размышления о целесообразности модернизации дымохода сводятся к вопросу, что выбрать: «зонтик» или дефлектор? Простота первого не даёт эффекта второго, но сложность дефлектора по сравнению с «зонтиком» заставляет задуматься многих.





Сколько стоит дефлектор



Вентиляционные устройства рассчитываются вместе со всей системой. Дефлекторы конкретной модели можно приобрести под необходимый диаметр трубы.

Таблица. Цены на дефлекторы

Название

Модель

Вид стали

Диаметр канала, мм

Цена, у. е.

Вент-Класс Д-120

Дефлектор Ханженкова

оцинковка

120

18

«Вент-Класс» Д-250

Дефлектор Ханженкова

оцинковка

250

42

«ПечиКамины» ЦАГИ-100

Дефлектор ЦАГИ

оцинковка

100

17

«ПечиКамины» ЦАГИ-220

Дефлектор ЦАГИ

оцинковка

220

40

Turbovent «Стабил 120»

Вольперта-Григоровича

оцинковка

120

21

Turbovent «Стабил 260»

Вольперта-Григоровича

нержавейка

260

46

Turbovent «Дракон» Dr-150-CH-A

Поворотный

нержавейка

150

100

Turbovent «Дракон» Dr-200-CH-A

Поворотный

нержавейка

200

115

Turbovent «Дракон» Dr-300-CH-A

Поворотный

нержавейка

300

140



Дефлекторы часто изготавливают в кустарных мастерских и небольших цехах (в этом случае продукт может не иметь конкретного названия и привязки к модели). Показателем качества работы фирмы будет паспорт изделия с указанием размеров деталей, марки стали и прочих подробностей.





Дефлектор своими руками (Вольперта-Григоровича)



Разумеется, домашние умельцы не остались в стороне и стали делать дефлекторы для собственных нужд в своих мастерских. Это оказалось выгодно — имея лист оцинковки, инструмент и подручный металл, можно сэкономить до 40 у. е. на установке дефлектора.

Для работы потребуется инструмент:

1.  Линейка, рулетка, маркер, чертёжный набор.

2.  Ножницы по металлу, киянка, заклёпочник или сверлоконечные саморезы с прессшайбой 15 мм.

3.  Дрель со сверлами.

Материал:

1.  Листовой металл 0,3–0,5 мм (оцинковка, нержавейка, алюминий и т. д.).

2.  Подручный металл для жёстких креплений — шпилька, алюминий, полоса и т. д.





Расчёт размеров дефлектора



Это самый важный этап всей работы. Формулы расчёта были выведены и отработаны на практике в аэродинамической трубе и привязаны к актуальному параметру — диаметру канала D.

Эти данные заключены в таблице, на основе которой можно рассчитать простой дефлектор под любой размер, исходя из диаметра канала D.

Показатель

Коэффициент D

Нижний диаметр диффузора

2

Верхний диаметр диффузора

1,5

Высота диффузора

1,5

Заглубление трубы в диффузор

0,15

Высота конуса

0,25

Высота зонта

0,25

Высота обратного конуса

0,25

Зазор зонта и диффузора

0,25





Ход работы



После того как все расчёты выполнены, необходимо перенести чертежи на лист и сделать раскрой деталей изделия:

1.    Вырезать ножницами по металлу детали.

2.   Свернуть корпус диффузора и засверлить оба края. Затем скрепить это дело клёпками.

3.   Склепать верхний и нижний конусы. Верхний будет больше нижнего и его кромку можно использовать для крепления «тарелок» между собой. Для этого нужно вырезать и загнуть лапки (6 шт.) в кромке верхнего конуса.

4.   Перед тем как собрать зонт, не забудьте установить в нижнем конусе шпильки для монтажа к диффузору, если крепление делается на лапки, их можно установить снаружи на клёпки.

5.   Закрепить зонт к диффузору можно при помощи шпилек или алюминиевых пластин. Если есть шпильки, для них нужно изготовить петли на корпус дефлектора — обогнуть шпильку лоскутом оцинковки и сделать в ней монтажные отверстия.

6.   После сборки устройства устанавливаем его. Для этого лучше всего снять верхний участок трубы и смонтировать конструкцию на верстаке, а затем установить обратно. Способ крепления — шпильки или лапки.

Помните, что соединения должны быть надёжными, т.  к. дефлектор подвергается значительным ветровым нагрузкам.

Самодельный отражатель не имеет декоративной ценности, но польза от его установки очевидна — усиление тяги на 20–25%, защита кровли от искр. К тому же он заменяет дополнительные 1,5–2 метра высоты трубы. Какой бы дефлектор вы не выбрали, выгоду от его установки вы ощутите уже в ближайший отопительный сезон.



Виталий Долбинов, рмнт.ру





http://www.rmnt.ru/ — сайт RMNT.ru



Надежный и качественный потолочный дефлектор для дефлекторов Inspiring Collections

Если вы пытаетесь приобрести. потолочный дефлектор вентиляционных отверстий по самым конкурентоспособным ценам и бескомпромиссному качеству, Alibaba.com — идеальное место для вас. Отличные разновидности. Дефлектор для потолочного дефлектора , предлагаемый на сайте, отличается высоким качеством и изготовлен с использованием новейших технологий, обеспечивающих долговечное качество и долговечность. Представленные здесь товары продаются ведущими. потолочный дефлектор вентиляционных отверстий Поставщики и оптовые торговцы обеспечивают превосходное качество и постоянную производительность. Эти продукты можно использовать как в коммерческих, так и в домашних проектах, они легко устанавливаются и ремонтируются.

Многочисленные типы. Дефлектор для потолочного вентиляционного отверстия , продаваемый здесь, на сайте, изготовлен из прочных и жестких материалов, таких как металлы, АБС-пластик и т. Д., Которые обладают высокой прочностью и устойчивы к любым видам использования и внешним воздействиям. Файл. Дефлектор для потолочного вентиляционного отверстия усовершенствован и эффективно контролирует микроклимат в вашей комнате.Эти. потолочный дефлектор вентиляционных отверстий работает с температурой, влажностью, качеством воздуха, движением воздуха и чистотой воздуха, чтобы сделать воздух вокруг вас более безопасным и комфортным.

Alibaba.com имеет несколько функций. Дефлектор для потолочного вентиляционного отверстия различных цветов, размеров, форм, характеристик и т. Д. В зависимости от ваших требований и выбранной модели. Эти продукты оснащены самыми современными типами охлаждения и теплообменниками для повышения эффективности работы. Файл. Дефлектор для потолочного дефлектора Имеющиеся модели также оснащены мощными компрессорами различной мощности.Выберите из этих мощных. Дефлектор потолочного вентиляционного отверстия для удовлетворения всех ваших индивидуальных требований по улучшению качества воздуха, обогрева и охлаждения.

Изучите различные отличия. потолочный дефлектор вентиляционных отверстий вариантов, чтобы приобрести эти изделия в рамках своего бюджета и сэкономить деньги при покупках. Эти сертифицированные ISO продукты предлагаются с подробными инструкциями и простыми процессами установки. Они идеально подходят для всех зданий, нуждающихся в первоклассном управлении внутренней средой.

Защита от дождя — Вентиляционные козырьки

Дефлекторы для легковых и грузовых автомобилей

Сегодня на рынке представлено так много автомобильных аксессуаров, что может быть трудно определить, какие из них действительно служат ценной цели, а какие просто добавляют лишние функции вашему автомобилю. У нас широкий ассортимент автомобильных дефлекторов. Ветровые дефлекторы (также известные как защита от дождя) — это аксессуар, который не только помогает защитить ваш автомобиль от дождя, насекомых, мусора и резкого ветра, но также является ценным активом, когда дело доходит до снижения шума ветра внутри вашего автомобиля. и помощь в циркуляции свежего воздуха.

В Wade Automotive мы с гордостью предлагаем ряд уникальных, изготовленных по индивидуальному заказу дефлекторов для автомобилей от ветра, дождя и насекомых, которые служат для самых разных целей, сохраняя при этом гладкий и цельный внешний вид вашего автомобиля.

Ветровые щитки

Вы не решаетесь опустить окна на межштатной автомагистрали из-за агрессивного шума и ветра, проникающего в вашу машину? Ветровые дефлекторы от Wade Automotive могут решить эту проблему, отводя дождь и ветер от окон вашего автомобиля.Эти ветровые дефлекторы не только создают комфортную внутреннюю среду, но и способствуют вентиляции и сокращают потребление газа за счет сокращения использования кондиционера и улучшения аэродинамики вашего автомобиля.

Защита от дождя для автомобилей

Другой распространенный термин для обозначения дефлекторов — защита от дождя. Защита от дождя для автомобилей разработана специально для того, чтобы плавно вписаться в профиль вашего автомобиля и элегантно, а также помогает перенаправить поток воздуха как по всему автомобилю, так и вокруг него.Помимо повышения эффективности использования топлива, например, ветрозащитных экранов, защита от дождя предназначена для того, чтобы водители и пассажиры могли открывать окна, не беспокоясь о том, что их могут залить водой. Wade Automotive предлагает множество различных оконных дождевиков для легковых, грузовых автомобилей и внедорожников.

Щит от ошибок

Дефлекторы от насекомых — это еще один тип дефлекторов, который делает гораздо больше, чем просто отводит насекомых вверх и над вашим автомобилем, а не прямо на лобовое стекло, но он также блокирует попадание повреждающего мусора на переднюю часть капота.Кроме того, щиты от насекомых помогают уменьшить ущерб от дождя и града.

На сегодняшний день магазин Wade Automotive насчитывает более 900 индивидуально разработанных дефлекторов от насекомых. Вы не захотите пропустить!

Вентиляционные шторы для полуприцепов — Лучшие вентиляционные шторы для полугрузовиков и вентиляционные козырьки

FL FLD 122SD 2013 и новее с зеркалом кабины

FL FLD 122SD 2013 и новее с наружным зеркалом

FL M2 2003 и новее

Ford Louisville 1996-1998

INTL 3200 2001-2004 автобус

INTL 3800 2001-2004 автобус

INTL 4000 2001 и новее

INTL 4300 2001 и новее

INTL 4400 2001 и новее

ИНТЛ 4600 1982-2000

ИНТЛ 4800 1982-2000

ИНТЛ 4900 1982-2000

INTL 5500i 2000 и новее

INTL 5500i 2000 и новее без вентиляционного окна

INTL 5500i 2000-2009 с форточкой

INTL 5600i 2000 и новее без вентиляционного окна

INTL 5600i 2000-2009 с дефлекторным окном

INTL 5900i 2000 и новее

INTL 5900i 2000 и новее без вентиляционного окна

INTL 5900i 2000 и новее с вентиляционным окном

INTL 7000 серии 2002 г. и новее

ИНТЛ 8100 1990-2001

ИНТЛ 8200 1989-2001

ИНТЛ 8500 2002-2010

ИНТЛ 8600 2002-2010

INTL 9100 1997-2011 без форточки

INTL 9100 1997-2011 с форточкой

INTL 9100 2005-2011 без форточки

INTL 9200 1997-2011 без форточки

INTL 9200 2005-2011 без форточки

INTL 9200i 1997-2011 без дефлекторного окна

INTL 9200i 1997-2011 с дефлекторным окном

INTL 9200i 2005-2011 без дефлекторного окна

ИНТЛ 9300 Игл 1985-2000

INTL 9400 1997-2008 с форточкой

INTL 9400i 1997-2008 без вентиляционного окна

INTL 9400i 1997-2008 с вентиляционным окном

INTL 9900 1998-2008 с форточкой

INTL 9900 2005-2008 без форточки

INTL 9900i 1998-2008 без дефлекторного окна

INTL 9900i 2005-2008 без вентиляционного окна

INTL 9900ix 1998-2008 без вентиляционного окна

INTL 9900ix 1998-2008 с форточкой

INTL 9900ix 2005-2008 без вентиляционного окна

INTL LoneStar 2010-18 с вентиляцией

INTL LT 2017-19

INTL PayStar 5000 1994 и новее без вентиляционного отверстия wndw

INTL PayStar 5000 2007 и новее

ИНТЛ ProStar 2005-2016

KW T170 2007 и новее

КВт T2000 1996-2010

KW T270 2007 и новее

КВт T300 1994-2008

KW T370 2007 и новее

КВт T400B 1992-2013

КВт T450 1990-1997

КВт T450B 1990-1997

KW T600A 1984-1987

КВт T600B 1987-2011

КВт T603 1995-2007 Aerocab

KW T660 2007 и новее

KW T680 2012 и новее

КВт T700 2010-2014

KW T800 1987 и новее

KW T800W 2008 и новее

KW T803 1987 и новее

KW T880 2013 и новее

KW W900A 1984 и новее

КВт W900A 1984-2007

KW W900B 1984 и новее

KW W900L 1984 и новее

KW W900S 1984 и новее

КВт W903L 1984-2007

Мак Гимн

Mack CH 1990-2005 Двери с высокой видимостью

Mack CL703 1987-2005 Двери с высокой видимостью

Mack CL703 2006-2007 Высокие двери

Мак Гранит 2017

Мак Гранит CV613 2001-2006

Мак Гранит CV713 2001-2006

Mack Granite GU713 2007 г. и новее

Mack Pinnacle CXU 2005 и новее

Mack Vision 2000-2005 двери повышенной видимости

Mack Vision 2006 и новее двери с повышенной видимостью

PB 330 1995 г. и новее без вентиляции wndw

ПБ 330 1995-2006 с дефлектором wndw

ПБ 335 2007-2013 без вентиляции wndw

ПБ 357 1986-2007 Капюшон короткий без дефлектора wndw

PB 357 1986-2007 Капюшон короткий с дефлектором wndw

ПБ 359 1973-87

PB 365 2008 и новее без вентиляции wndw

PB 367 2008 и новее без вентиляции wndw

PB 375 1986-1996 с вентиляцией wndw

ПБ 377 1986-2014 с дефлектором wndw

PB 377 1997-2013 SBA без вентиляции wndw

ПБ 378 1986-2007 без вентиляции wndw

ПБ 378 1986-2013 с вентиляцией wndw

ПБ 379 1986-2007 с форточкой

PB 379X 2003-2007 без вентиляции wndw

PB 379X 2003-2007 с вентиляцией wndw

ПБ 384 2006-2015 без вентиляции wndw

PB 385 1995 г. и новее без вентиляции wndw

PB 385 1995 г. и новее с вентиляцией wndw

PB 386 2006 и новее без вентиляции wndw

ПБ 387 2001-2011

PB 388 2006 и новее без вентиляции wndw

PB 389 2006 и новее без вентиляции wndw

ПБ 567 2013-2017

PB 567 2018 и новее

ПБ 579 2013-2017

PB 579 2018 и новее

PB 587 2013 и новее

Стерлинг Трапеция 1998-2009

Стерлинг L7501 1998-2003

Стерлинг L8501 1998-2003

Стерлинг L8511 1998-2003

Стерлинг L8513 1998-2009

Стерлинг L9501 1998-2003

Стерлинг L9511 1998-2003

Стерлинг L9513 1998-2009

Стерлинг L9522 1998-2009

Стерлинг LT7501 1998-2003

Стерлинг LT8501 1998-2003

Стерлинг LT8511 1998-2003

Стерлинг LT8513 1998-2009

Стерлинг LT9501 1998-2003

Стерлинг LT9511 1998-2003 гг.

Стерлинг LT9513 1998-2009

Стерлинг LT9522 1998-2009

Volvo VHD 2001 и новее

Volvo VNL 2003 и новее

Volvo VNM 1996 г. и новее

Volvo VT 2005 г. и новее

WS 4800 2002 и новее

WS 4900 1999 и новее

WS 5700EX 2014 и новее

WS 5800SS 1999-2001

FL Argosy 1998-2007 с форточкой

ФЛ Каскадия 2007-2017

FL Cascadia 2018 и новее

FL Century 1996-2010 с форточкой

FL Classic 1988-2010 с зеркалом кабины

FL Classic 1988-2010 с наружным зеркалом

FL Classic XL 1994-2010 с зеркалом кабины

FL Classic XL 1994-2010 с наружным зеркалом

FL Columbia 1996 и новее с вентиляционным окном

FL Coronado 2003-2009 с дефлекторным окном

FL Coronado 2010 и новее high vis door

FL FLD 112 1988-2004 с зеркалом кабины

FL FLD 112 1988-2004 с наружным зеркалом

FL FLD 120 1988-2011 с зеркалом кабины

FL FLD 120 1988-2011 с наружным зеркалом

ИНТЛ 3000 1982-2000

ИНТЛ 4700 1982-2000

INTL 5600i 2000 и новее

ИНТЛ 7100 1990-2001

ИНТЛ 8300 1989-2001

INTL 9200 1993-2011 с форточкой

INTL 9400 1997-2008 без форточки

INTL 9900 1998-2008 без форточки

INTL 9900i 1998-2008 с дефлекторным окном

INTL PayStar 5000 1983 г. и новее

KW T802 1987 и новее

FL 122SD 2010 и новее

Mack Granite GR 2019 и новее

Как использовать вентиляционную крышку для максимального повышения температуры в вашем доме

Неважно, жарко или холодно на улице, каждый хочет, чтобы температура в его доме была как можно более комфортной.Чтобы это произошло, многие люди используют крышки вентиляционных отверстий для снижения своих счетов за электроэнергию.

Закрыв неиспользуемые вентиляционные отверстия, многие домовладельцы получают значительную экономию на своих ежемесячных счетах за электроэнергию , что позволяет им использовать эту экономию в других местах. Используя различные методы с крышками вентиляционных каналов, многие люди испытывают в своих домах температуру, которая лучше, чем когда-либо.

Закрытие вентиляционных отверстий

Для многих домов одним из самых быстрых способов повышения энергоэффективности является закрытие вентиляционных отверстий в комнатах, которые в данный момент не используются, например, в дополнительной спальне или ванной. Закрыв вентиляционные отверстия, воздух, который обычно закачивается в эти комнаты, может уйти в другое место, что позволяет системе HVAC быть более эффективной и создавать идеальную температуру в комнатах, которые используются в доме.

Зональное отопление и охлаждение

Поскольку технологии в мире HVAC продолжают развиваться, одним из самых новых и инновационных методов является зонированное отопление и охлаждение.

Используя крышки вентиляционных каналов в сочетании с беспроводным термостатом, дома теперь могут лучше регулировать комнатную температуру, отправляя сигналы на соответствующую вентиляционную крышку, чтобы она закрывалась при достижении идеальной температуры.Эти инновационные методы отопления, вентиляции и кондиционирования воздуха, считающиеся отличными для старых домов с уникальным дизайном дверей и окон, быстро набирают популярность.

Воздушные дефлекторы

Воздушные дефлекторы, также известные как приподнятые решетки, всегда должны устанавливаться на воздуховодах, которые должны оставаться открытыми как зимой, так и летом. Зимой воздушные дефлекторы направляют воздух к земле, а летом воздух направляется к потолку.

Свяжитесь со специалистом сегодня

Если у вас возникли проблемы с регулированием температуры в доме в теплую или холодную погоду, пора как можно скорее обратиться к специалисту по HVAC.Попросив их оценить систему отопления и охлаждения вашего дома, они смогут порекомендовать изменения, которые могут существенно повысить эффективность домашней системы HVAC.

Чтобы получить помощь с вентиляционными крышками в вашем доме в Монровии, Калифорния, свяжитесь с Air Tro Inc. по телефону 626-357-3535.

Вентиляционный дефлектор оптом | Лидер по поставкам — оптовые поставки

Загрузить Вентиляционный дефлектор Фото для ознакомления с условиями поставки.

Ищете другой Дефлектор дефлектора ? Укажите более подробное название.

4 важные вещи, которые нужно знать о дефлекторах (солнце, вентиляционное отверстие и окно)

Установка дефлекторов на ваши автомобили — отличный способ предотвратить попадание дождя, мокрого снега и снега в открытые окна и люк на крыше — отличный вариант, когда вам нужен свежий воздух даже в плохую погоду. Они также могут помочь вам провести время на свежем воздухе, не отвлекаясь. Дефлекторы также отлично подходят для снижения шума ветра и создания более комфортных условий, когда ваши окна опущены.

Типы дефлекторов

Хотя технически существует четыре типа дефлекторов — солнцезащитный, вентиляционный, оконный и дефлекторный — мы специально обращаемся только к первым трем и оставляем ошибки на другой раз. Солнцезащитные, вентиляционные и оконные дефлекторы используются для одних и тех же основных функций — не позволяют солнцу, воздуху и жидкостям, таким как дождь или снег, попадать внутрь вашего автомобиля.

Как работают дефлекторы?

Дефлекторы

работают по очень простому принципу аэродинамики, изменяя потоки воздуха и воды вокруг вашего автомобиля.Они точно спроектированы для изменения аэродинамического контура вашего автомобиля, перенаправляя воздух и жидкости по бокам автомобиля, позволяя сохранить вентиляцию, обеспечиваемую открытыми окнами и вентиляционными отверстиями.

Из чего сделаны дефлекторы?

Ветровые дефлекторы высочайшего качества изготовлены из акрилового стекла и обычно содержат тонировку, уменьшающую блики. Созданные специально для марки и модели вашего автомобиля, они точно подходят к оконным проемам и вентиляционным отверстиям, обеспечивая беспроблемный монтаж.Некоторые дефлекторы боковых окон изготовлены из высококачественного акрилового пластика толщиной 3 мм.

Советы по установке

К счастью, дефлекторы очень просты в установке, не требуя никаких передовых механических знаний или инструментов, кроме отвертки с плоской головкой. Большинство дефлекторов просто защелкиваются в канале двери или вентиляционном отверстии, в то время как некоторые из них предназначены для установки с использованием специального клея, чтобы удерживать их на месте. Даже если вы используете приклеиваемый тип, их все равно очень просто установить и можно будет использовать только одним определенным способом.

Преимущества дефлекторов боковых окон

  • Обтекаемый, аэродинамический дизайн
  • Обычно устанавливается в оконный канал
  • Сохраняет боковые окна сухими во время дождя
  • Обеспечивает максимальное наслаждение свежим воздухом
  • Сохраняет прохладу в салоне автомобиля при парковке

Дефлекторы, которые подходят к оконному каналу, настроены так, что редко можно сказать, что они не были установлены на заводе. Это относительно недорогое обновление может сделать ваш автомобиль еще более приятным.

Дешевый дефлектор вентиляционного отверстия, найдите предложения дефлектора вентиляционного отверстия в сети на Alibaba.com

Дешевый дефлектор вентиляционного отверстия, найдите предложения дефлектора вентиляционного отверстия онлайн на сайте Alibaba.com

Frost King Thermwell HD5 Магнитный дефлектор вентиляционного отверстия от 10 до 14 дюймов НОВИНКА

7.80

Frost King Thermwell HD5 Магнитный дефлектор для нагрева и вентиляции от 10 до 14 дюймов НОВИНКА

30,39

Небьющийся воздушный дефлектор премиум-класса модели 50 и магнитные вентиляционные крышки MVCX512 (5 «X 12», 3 шт.)

49.99

Удивительный дефлектор вентиляционного отверстия

8.99

Расширение вентиляционного отверстия — дефлектор дефлектора | Удлинитель воздушного регистра

21.60

Dundas Jafine Inc. EXTVENT Удлинитель дефлектора вентиляционного отверстия

$ 27,44

Красный аксессуар в винтажном стиле Дефлектор вентиляционного крыла Breeze Breezies Pair

15.30

2005-2012 GM A / C Vent Air Deflector Light Opel Color 15124269 15217394 25835392

8.97

Aolvo Дефлектор кондиционера Воздухоотводчик Кондиционер Дефлектор воздуха Дефлектор переменного тока Выдвижные противоветровые перегородки Конфайнмент Лобовое стекло Щиток ветрового стекла (Кондиционер в комплект не входит)

12.99

Miles Kimball Прозрачный дефлектор вентиляции пола

$ 11.98

Расширение вентиляционного отверстия — дефлектор вентиляции | Расширитель воздушного регистра от Dundas Jafine от Dundas Jafine

null

Дефлектор кондиционера воздуха Дефлектор ветра Ограничитель воздуха Выходной дефлектор с воздушным охлаждением Противовзрывная заслонка Направление ветра Выдвижной Универсальный дефлектор кондиционера

35.9

Поиск поставщиков ? Попробуйте запрос предложений!

Запрос коммерческого предложения

  • Получите расценки по индивидуальным запросам
  • Позвольте подходящим поставщикам найти вас
  • Заключите сделку одним щелчком мыши

Настройка обработки Apperal

  • 1000 фабрик могут процитировать для вас
  • Более быстрый ответ скорость
  • 100% гарантия доставки

Dundas Jafine AD96ZW Premium Дефлектор воздушного регистра

14.95

Mxoza Auto Автомобильная приборная панель Боковое отверстие для выпуска воздуха Дефлектор переменного тока Выходная крышка Накладка для Suzuki SWIFT SX4 2005-2013 гг. Автомобиль Стайлинг

null

Acura MDX Оконный козырек 2007-2013 Дефлектор Дождевик JSP 218050

49.95

Safar Внутренние вентиляционные козырьки Дождевик / солнцезащитный козырек для Jeep Wrangler 2007-2016 (глянцевый дым)

49.99

Оконный козырек подходит для Ford Focus 2008-2011 гг. Тонкий Дымчатый полупрозрачный акриловый оттенок Дождь Солнцезащитный щиток Ветрозащитный дефлектор от IKON MOTORSPORTS | 2009 2010

24.62

JSP 218057 Дефлектор бокового окна Subaru Legacy 2015-2016 Козырек от дождя

109,95

JSP 218048 Дефлектор бокового окна Acura ILX 2013-2017 Козырек от дождя

79,95

Honda Accord Crosstour Оконный козырек 2010-2015 Дефлектор Rain Guard JSP 218041

69.95

Дефлектор от дождя и солнца для Jeep Wrangler 2007-2016

79,0

Дефлектор от дождя / солнца для Jeep Wrangler 2007-2016

79.0

Ford F250 / 350/450 Козырек для оконного дефлектора 2009-2016 Дефлекторный козырек от дождя JSP 218078

59.95

2шт. Оконный козырек Дефлекторный козырек от дождя Боковой козырёк Отражатель окна Козырек для 2007-2015 2016 Wrangler 2 Doors (Темный дым)

89,0

Дефлектор воздуха под мебелью Deflecto, удлинитель вентиляционных отверстий, соединительные зажимы и лента в комплекте, для использования с напольными регистрами шириной до 11 дюймов, белый (UFAD)

18,05

Пластина дефлектора воздуха Cadco XC065 для Cadco XAF и Конвекционные печи серии OV, нержавеющая сталь

24.00

GT Styling 81219 Дефлектор окна Smoke Vent-Gard — 2 предмета

56,18

GT Styling 80137 Дефлектор окна Smoke Vent-Gard — 2 предмета

55.96

GT Styling 41188 Smoke Sport Vent-Gard Window Deflector — 2 предмета

60.92

GT Styling 40148 Smoke Sport Vent-Gard Window Deflector — 2 шт.

46.62

Вас также может заинтересовать:

Примечание: статьи, изображения, новости, мнения, видео или информация, размещенные на этом сайте веб-страницы (за исключением всей интеллектуальной собственности, принадлежащей Alibaba Group на этой веб-странице) загружаются зарегистрированными членами Alibaba.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
