Дефлектор с вентилятором: Дефлектор динамический DYN производства ASTATO, Франция

Содержание

Дефлектор статодинамический

Компания «Люфткон» приступила к серийному производства продукта «Статодинамический дефлектор»

Проблема надежности работы систем естественной вентиляции в жилых домах является очень актуальной. Большинство строительных компаний реализует проекты зданий с «теплыми чердаками», в которых вытяжные каналы естественной вентиляции выходят на технический этаж, называемый «теплым чердаком», после чего воздух выходит на улицу через проем в кровле.

Движение воздуха осуществляется за счет гравитационных сил, другими словами «естественной тяги», которая возникает только при наличии разницы температур наружного и внутреннего воздуха. В теплый период года система естественной вентиляции жилых зданий работает неудовлетворительно, что вызывает жалобы жильцов, вынужденных устанавливать собственные вентиляторы в санузлах, что вызывает другую проблемы – перетекание вытяжного воздуха из одной квартиры в другую.

«Дефлектор статодинамический» решает данную проблему. Устройство представляет собой дефлектор конструкции «ЦАГИ», оснащенный осевым вентилятором низкого давления и аналоговым датчиком давления. Датчик давления фиксирует значение отрицательного давления в вытяжной шахте. Система оснащена контроллером, который, при недостаточном разряжении, задает необходимую скорость вращения осевого вентилятора. Точно поддерживать необходимую частоту вращения позволяет электронно-коммутируемый двигатель, которым оснащен вентилятор. Величина необходимого давления составляет порядка «-15 Па» при условии проектирования системы вытяжной вентиляции как естественной.

Таким образом, в любое время года, вне зависимости от температуры наружного воздуха и силы ветра, в вытяжной шахте обеспечивается постоянное отрицательное давление, что гарантирует надежную работу системы вытяжной вентиляции.

«Дефлектор статодинамический» прошел испытания в заводских условиях, а так же реализован в нескольких проектах жилищного строительства в г.

Воронеж.

Применяя данное устройство, можно гарантировать надежность проектного решения, а так же соответствие проекта современным требованиям по энергоэффективности.

Узнать больше о дефлекторе статодинамическом.

К списку

Дефлектор-вентилятор

Дефлектор-вентилятор предназначен для экспериментальных теплиц с высокой интенсивностью выращивания растений и включает в себя основной патрубок с ромбовидным расширением, внутри которого выполнена турбина, приводимая в действие реверсивным мотором. Основной патрубок имеет клапан, перекрывающий поток приточного воздуха и направляющий его в боковое отведение, выполненное с возможностью фильтрации приточного воздуха перед подачей его в теплицу. При малых скоростях движения наружного воздуха турбина вращается под действием выходящего из теплицы потока воздуха. В случае резких порывов ветра включается мотор, вращающий турбину с постоянной скоростью, что обеспечивает повышение равномерности потока воздуха, выходящего из теплицы.

При необходимости быстро прекратить эксперимент или в аварийных случаях мотор включают на вращение турбины в обратном направлении, и приточный воздух, проходя через фильтры, подается в теплицу. 3 ил.



Изобретение относится к усройствам вентиляции с реверсивным движением воздуха, например, при точном регулировании микроклиматических параметров в высокопроизводительных теплицах, биотронах для научных исследований в области растениеводства и в других случаях. Изобретение может быть использовано и в обычных промышленных теплицах, работающих в режиме высокой интенсификации производства.

Известны дефлекторы Alipai для вентиляции пространств под кровлей (http://www.osb3.spb.ru/vilpe/katalog/deflectors/), дефлекторы — оголовки на трубах дымоходов (http://termostroy-spb.ru/deflektor), дефлекторы для многоквартирных домов и высотного стоительства ZeFir (http://www.climatspb.ru/catalog/ventilation/deflektors/zefir/default) и широкоизвестные в нашей стране дефлекторы ЦАГИ (http://www. promcomplex.ru/deflektory_cagi или http://pritochka.ru/productitem_3-87.htm). Достаточно полно описаны дефлекторы до начала 50-х годов в книге В.И.Ханжонкова «Вентиляционные дефлекторы». Л.: Стройиздат, 1947.

Изобретение, которое можно было бы взять за прототип, мы не смогли найти в доступной литературе. Но некоторые элементы нашего изобретения можно отождествить в патенте РФ №2099644 «Дефлектор».

Общим недостатком для всех существующих дефлекторов является их неуправляемость или недостаточная управляемость и отсутствие возможности подавать воздух в обратном направлении. Подобные задачи прежде не ставились перед конструкторами дефлекторов, поскольку не было необходимости усложнять элементы приточно-вытяжной вентиляции для целей, например, строгого ограничения заноса в вентилируемое помещение грязи, пыли, насекомых, грибков, микробов, вредных газов и другого заразного и нежелательного материала, а также в целях соблюдения герметичности и недопустимости иметь неконтролируемые отверстия, щели или неуправляемые каналы вентиляции в зданиях.

Задачей настоящего изобретения является создание конструкции дефлектора, способного работать как на удаление воздуха из заданного объема здания, так и на приток наружного воздуха (в случае необходимости) при соблюдении условий стерильности, достаточных для интенсивного растениеводства в теплицах специального типа (например, при селекционной работе, а также при санитарно-гигиенических исследованиях по оценке действия на растения разнообразных вредных факторов, среди которых могут быть загрязнения воздуха промышленными выбросами и ядами промышленного, военного и бытового характера).

Поставленная задача решается следующим образом. Основной патрубок дефлектора имеет в верхней конечной части ромбовидное расширение, внутри которого размещена турбина с определенной инерцией вращения. Величину инерции (величину сопротивления вращению) определяет усилие, необходимое для вращения вала мотора, на который насажена турбина.

В нижней части основного патрубка размещен управляемый герметичный клапан, перекрывающий движение воздуха сверху вниз, внутрь помещения теплицы.

На боковой поверхности основного патрубка выполнен приточный патрубок с фильтром для очистки воздуха, подаваемого в теплицу.

Ромбовидное расширение основного патрубка дефлектора закрыто сверху двойным зонтичным колпаком, позволяющим выходящему потоку воздуха рассеиваться не только в горизонтальном направлении, но и частично — в вертикальном, что снижает давление под нижним большим зонтичным колпаком и улучшает рассеивание удаляемого потока воздуха.

Наличие турбины в ромбовидном расширении внутри дефлектора препятствует резкому изменению скорости движения выбрасываемого в атмосферу воздуха при порывах ветра, что позволяет добиваться более ровного (по скорости) потока удаляемого воздуха и предотвращать резкое изменение концентраций веществ, и/или аэрозолей, и/или суспензий и дисперсий в разных частях здания (помещения теплицы), не нарушая требуемые условия экспериментальных исследований. Постоянная скорость удаления воздуха из теплицы становится особенно важным обстоятельством при работе с аэрозолями, которые необходимо воздушными потоками поднимать вверх и удалять из теплицы после заданной экспозиции по действию на растения.

При резких штормовых порывах ветра использование данного дефлектора позволит перейти на полностью контролируемый по скорости поток удаляемого воздуха с помощью постоянной работы мотора с турбиной.

Изобретение поясняется фигурами 1, 2, где на фигуре 1 представлен общий вид предлагаемого дефлектора, на фигуре 2А и 2В показана работа дефлектора при вытяжном и приточном режимах.

Дефлектор-вентилятор состоит из основного патрубка 1 (фиг.1), имеющего на верхнем конце ромбовидное расширение 2 с размещенной в нем турбиной 3. Подшипники 4 стабилизируют вал мотора 5 с размещенной на валу турбиной. Мотор укреплен внутри основного патрубка крепежными элементами 6. Ромбовидное расширение основного патрубка закрыто зонтичным колпаком 7, укрепленным на ромбовидном расширении лапками 8. Зонтичный колпак завершен малым колпаком 9, выполненным с возможностью выхода через него части вертикального потока удаляемого воздуха.

В нижней части основного патрубка выполнен герметичный клапан 10 с креплением на шарнире 11. В режиме подачи воздуха в теплицу клапан опирается на эластичные кольца 12.

На боковой поверхности основного патрубка смонтирован отводящий приточный патрубок 13, который герметично соединен с фильтром 14, а последний — также герметично соединен с патрубком 15 для подачи приточного воздуха внутрь теплицы.

Работает дефлектор-вентилятор следующим образом.

При спокойном режиме (фиг.2А), когда скорость движения наружного воздуха не превышает 15-20 метров в секунду, турбина 3 в ромбовидном расширении 2 обеспечивает относительно равномерное движение выходящего из теплицы воздуха без работы мотора 5. Клапан 10 находится в приподнятом состоянии и пропускает поток выходящего воздуха, обеспеченный общей приточной вентиляционной системой теплицы (не показана). Выходящий поток воздуха рассеивается колпаками 7 и 9.

В случаях, когда скорость наружного воздуха становится слишком высокой и резко и неравномерно раскручивает турбину, включают реверсивный мотор 5, который стабилизирует вращение турбины с нужной скоростью и обеспечивает равномерность потока выходящего из теплицы воздуха.

В особых случаях, связанных с быстрым прекращением эксперимента или с аварийной ситуацией (фиг.2В), реверсивный мотор 5 включают на подачу свежего воздуха в теплицу. Клапан 10 перекрывает отверстие основного патрубка 1, и приточный воздух турбиной 3 перегоняется в приточный патрубок 13 и через фильтр 14 и патрубок 15 попадает в теплицу.

Таким образом, в кратком выражении мы имеем: дефлектор-вентилятор, включающий основной патрубок с ромбовидным расширением, внутри которого выполнена турбина, приводимая в действие реверсивным мотором, причем основной патрубок имеет клапан, перекрывающий поток приточного воздуха и направляющий его в боковое отведение, выполненное с возможностью фильтрации приточного воздуха перед подачей его в теплицу.

Дефлектор-вентилятор, включающий основной патрубок с ромбовидным расширением, внутри которого выполнена турбина, приводимая в действие реверсивным мотором, причем основной патрубок имеет клапан, перекрывающий поток приточного воздуха и направляющий его в боковое отведение, выполненное с возможностью фильтрации приточного воздуха перед подачей его в теплицу.

Вентиляторы (дефлекторы) крышные стато- механические FEN « ПЕТРОКЛИМАТ — Вентиляция — Кондиционирование — Отопление

Практика эксплуатации естественной вентиляции в зданиях часто ставит перед Застройщиком проблему полной неподвижности воздуха в вентиляционных каналах. Причиной этого является отсутствие гравитационного приводного модуля, т.е. безветренная погода, а также выравнивание температуры снаружи и внутри вентилируемого помещения. В таком случае необходимо применять вентиляцию с механическим побуждением.

Однако, в случае, когда естественная вентиляция может решить проблему вентиляции помещения экономически эффективно и бесшумно, механическая вентиляция является только бесцельным увеличением расходов по эксплуатации объекта и постоянным источником шума для жильцов. Удобным и экономным решением было бы вентилирование устройством, позволяющим гибкий выбор между гравитационной вентиляцией и механической. Учитывая эти проблемы, появилась новая семья крышных стато-механических вентиляторов для установки на крыше с названием FEN, которая объединяет в себе независимость механической и  удобство и экономию естественной вентиляции.

Также эти вентиляторы иногда называют статодинамическими дефлекторами или динамическими дефлекторами.Расход воздуха для FEN в диапазоне от 330 м3/ч до 7500 м3/ч. В этой семье также есть агрегаты поменьше —FENKO и MAG.

Вентиляторы изготовлены из стеклополиэфирного волокна. Это смола, армированная стекловолокном. Это обеспечивает конструкции большую механическую прочность, устойчивость к атмосферному воздействию, а также, что часто весьма существенно с точки зрения ремонта и ухода, практически постоянную прочность окраски, заданной при производственном процессе. Цвет корпуса вентилятора может быть практически любым, по таблице RAL, и представляет собой пигмент ,включенный в смолу, посредством которой происходит пересыщение слоя стекловолокна. Благодаря такой технологии, корпуса вентиляторов никогда не требуют окраски, а продолжительность эксплуатации не оказывает влияния на устойчивость примененного пигмента. Монтажные элементы вентилятора, как те, в которых закреплена вращающаяся система, так и те, которые прикреплены к крышному основанию, дополнительно усилены стальными кольцами. Эти кольца находятся внутри ламинатной конструкции, где они глубоко утоплены в ламинат и из-за этого не имеют никакого контакта как с воздухом, извлекаемым вентилятором, так и с атмосферным воздухом. Из-за этого коррозия этих элементов весьма ограничена. Вентилятор привинчивается к крышному основанию с помощью болтов М8, предоставляемых вместе с устройством. Эти болты на заводе ввинчиваются в нижнее кольцо по диаметру делительной окружности, согласно размеру, указанному на монтажном чертеже. Стальная рама вращающейся системы, а также несущая сетка, составляющая интегральную часть корпуса, окрашиваются порошковым методом в черный цвет.

принцип работы и какой лучше выбрать для вытяжки

На чтение 9 мин. Просмотров 7.9k. Обновлено

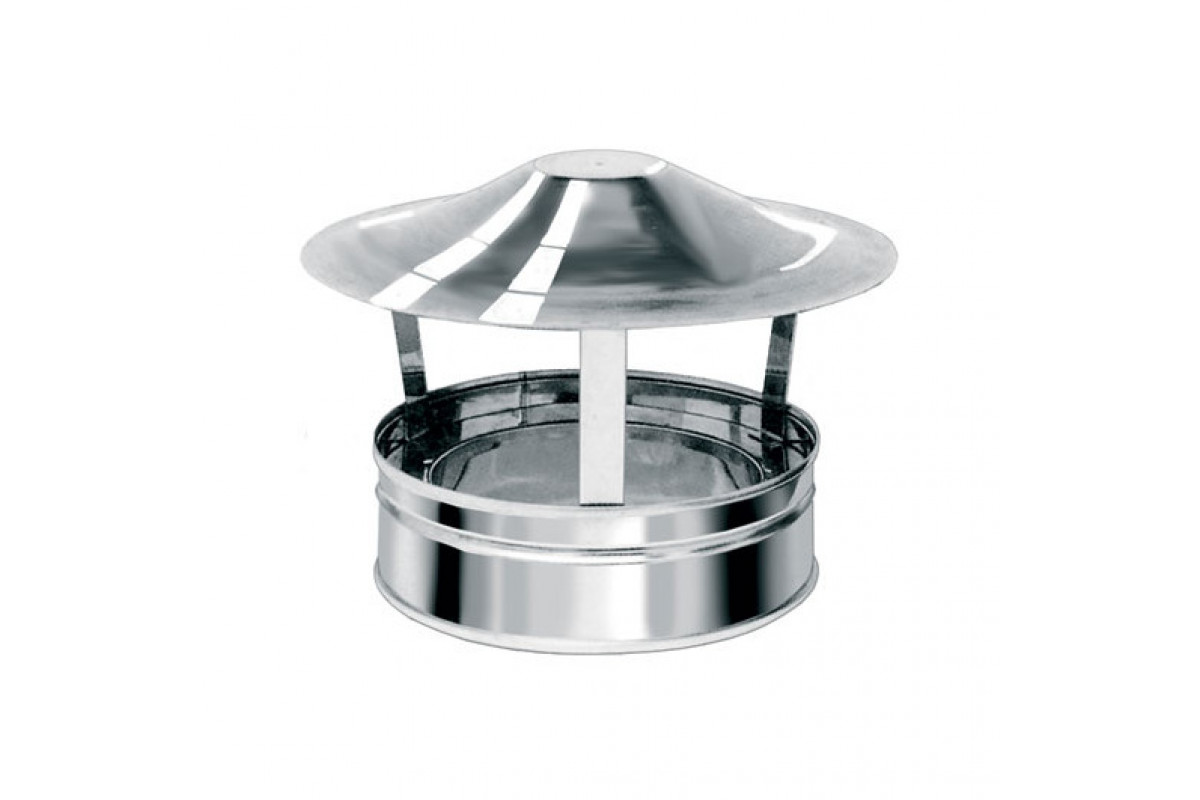

Дефлектор это – аэродинамическое устройство, которое устанавливается в верхней точке на выходе из трубы и создает в вентиляционном канале постоянную тягу, защищает трубу от попадания внутрь осадков и мусора. Состоит из: диффузора, зонта или колпака, внешнего цилиндра или корпуса.

Система вентиляции загородного дома должна обеспечивать его нормальную функциональность при любых условиях. Это необходимо по ряду причин для обеспечения жизнедеятельности проживающих, обеспечения нормального горения тепловых агрегатов и удаления воздуха с пониженным содержанием кислорода из помещения. Для этого создается система вентиляционных каналов, венцом которой является дефлектор на вытяжную трубу.

Дефлекторы предназначаются для использования ветровых нагрузок с целью обеспечения режима нормальной вентиляции помещений жилого, хозяйственного или промышленного назначения.

Однако известно, что при определенных направлениях и силе ветра может происходить уменьшение тяги в вентиляционной системе вплоть до ее опрокидывания, то есть – изменения направления движения воздуха.

Принцип работы дефлектора вытяжной вентиляции

Он основан на создании аэродинамического разрешения воздуха над устьем вентиляционной трубы, что способствует ускоренному движению воздуха в этом направлении снизу-вверх из зоны повышенного давления.

Обратите внимание, что колпаки на дефлекторах  имеют более выпуклую форму вверх. Это означает, что при огибании такого препятствия создается разрежение в нижней его части, чем и образование тяги.

Какой дефлектор лучше для вытяжки

На строительном рынке представлены в широчайшем ассортименте различные конструкции таких изделий. Все они имеют те или иные особенности эксплуатации, которые желательно знать при приобретении. Наиболее популярны следующие виды:

  1. Роторные вентиляционные конструкции.
  2. Вращающиеся вентиляционные дефлекторы.
  3. Дефлекторы Григоровича.
  4. Модели разработки ЦАГИ (центральный аэрогидродинамический институт).
  5. Дефлекторы Вольперта.
  6. Н-образные.

Рассмотрим некоторые из них подробнее.

Роторные турбины для вытяжной системы

Это наиболее популярные устройства такого назначения. В сравнении с другими конструкциями их производительность выше на 20-25%.

Выгодность применения состоит в том, при работе они не применяют какого-либо источника энергии.

Вращаясь всегда в одном направлении под воздействием ветра, головка турбины создает внутри трубы вентиляции разрежение, способствующее активному процессу  циркуляции воздуха.

Кроме того, элегантно выполненная из стали, она выполняет также функцию защиты устья трубы от атмосферных осадков.

Головная часть изготавливается из алюминиевых полос толщиной до 0,5 миллиметра, а основание – из стального листа, окрашенного в цвета RAL.

Роторные турбины могут быть использованы на круглых, квадратных или прямоугольных воздуховодах или дымоходах. Кроме того, их можно использовать для дымоотводных систем.

Дефлектор вращающийся ротационный

Они представлены на рынке роторными дефлекторами с вытяжным вентилятором. Для увеличения производительности здесь использованы насадки с крыльчаткой на конце. Конструктивно эти устройства несколько сложнее. Вращающаяся головка крепится на вертикальной оси и оснащается двумя необслуживаемыми подшипниками закрытого типа.

На этой же оси устанавливается и крыльчатка, которая подает воздух по вытяжному каналу. Этому способствует постоянное направление вращения головки прибора независимо от направления ветра.

Материал изготовления чаще всего представляет собой алюминиевый лист, реже – нержавеющая листовая сталь толщиной от 0,4 миллиметра.

Полная гамма размеров представляет весь стандартный ряд и позволяет использовать на вытяжных трубах или дымоходах всех профилей.

Дефлекторы Григоровича

Простые по конструкции, такие устройства заслуживают внимания как объекты для изготовления своими руками. В то же время они довольно эффективны, усиливая тягу в вытяжном канале не менее, чем на 20%.

Для изготовления своими руками необходимо вырезать из оцинкованной стали круг и удалить из него сектор. Таким способом получается конический колпак, который и является целью проведенной работы. Закрепить его на конце вытяжной трубы можно на трех стойках, изготовленных из полосок того же металла.

Вместе с основной функцией это изделие является защитой устья вытяжного канала от загрязнения мусором. Для этого боковины устройства обтягиваются металлической сеткой с ячеей не более 5 миллиметров.

Дефлекторы – флюгарки

В основе конструкции этого прибора заложен тот же принцип – изменение скорости потока воздуха при огибании им диффузора.  В результате над устьем вытяжной трубы создается разреженная зона, способствующая ускоренному извлечения воздуха из системы.

Но эти устройства являются родоначальником и самым ярким представителем класса дефлекторов – флюгарок. Их особенность состоит в способности ориентироваться по ветру, для чего в конструкции применяется специальный киль.

Все устройство монтируется на вертикальной оси, но требования к ней гораздо ниже, чем для роторных устройств, поскольку ось используется только для ориентирования изделия в пространстве.

Формы флюгарок могут быть самыми разнообразные, при этом принцип действии не изменяется.

Необходимо отметить, что разнообразие конструкций устройств для усиления тяги бесконечно. Сочетание действующих факторов и смешение конструкций настолько развито, что в ряде случаев нет возможности отнести устройство к тому или иному виду. Да в этом и нет необходимости – главное, чтобы оно исправно работало. Немаловажным фактором является и внешний вид изделия.

Поэтому подбор дефлектора для вентиляции сводится к чисто эстетической задаче на основании личных предпочтений. И, конечно, имеет значение глубина кармана.

Дефлектор на вытяжную трубу своими руками

Ставя себе такую задачу, нужно, прежде всего, определиться с его размерами. От этого будет зависеть выбор материала и  потребность в нем. Для обеспечения  работоспособности важно соответствие соотношении габаритных размеров, которое можно определить по специальной таблице:

Чтобы изготовить дефлектор на вытяжную трубу своими руками, Вам понадобиться чертеж. Предлагаем воспользоваться чертежем представленным нашим сайтом, но предварительно нужно определиться с конструкцией изделия. Так же чертеж не составит труда изготовить своими руками, руководствуясь указаниями из приведенной таблицы.

Инструменты которые нам понадобятся в процессе изготовления приспособления:

  1. Ножницы слесарные для резки металла. Можно использовать ручные, но если имеется возможность, лучше применять механические.

  1. Киянка деревянная для выполнения жестяных работ.
  2. Электродрель для сверления отверстий под заклепки при сборке и установке изделия.
  3. Заклепочник для установки вытяжных заклепок.



  1. Кернер – для обозначения места сверления отверстий в металлическом листе.
  2. Молоток слесарный.

Для выполнения жестяных работ понадобится верстак с прибойней, представляющей собой стальной уголок размером 50х50 мм, закрепленный по длине вдоль кромки.

Необходимые материалы для изготовления своими руками дефлектора на вытяжную трубу :

  1. Лист металлический. Можно использовать стальной, стальной оцинкованный, медный, алюминиевый и другие виды по выбору мастера. Толщина материала должна быть в пределах 0,5-1,0 миллиметра.
  2. Заклепки вытяжные алюминиевые толщиной порядка трех миллиметров.
  3. Картон для изготовления выкроек деталей и формирования модели изделия.
  4. Скобочник для скрепления картонных деталей.
  5. Мерительный инструмент: линейка, рулетка, угольник или транспортир (достаточно школьного).
  6. Карандаш или маркер для нанесения разметки.

Предварительная сборка картонной модели позволить избежать ошибок при изготовлении основного изделия и избежать потери основного материала.

Делаем ротационный дефлектор своими руками

Приборы такого вида наиболее сложны для изготовления, поэтому чертежи на них желательно разрабатывать самостоятельно. А для изготовления изделия в натуральном виде нужно владеть навыками выполнения слесарных работ хотя бы на среднем уровне.

Одним из сложных элементов конструкции роторного вытяжного дефлектора являются ламели – пластинчатые детали, на которых и производится воздействие ветрового потока. Их необходимо изготовить совершенно одинаковыми, чтобы избежать разбалансированности всего узла при вращении.

Как собрать турбодефлектор за 20 секунд? Сборка и разборка дефлектора вентиляции. Дымоход на крышу


Watch this video on YouTubeРазмеры и форму ламелей необходимо предварительно отработать на макете из картона. Нужное их количество нарезается и, с использованием скобочника и клея собирается в макет. Его рекомендуется установить на вертикальную ось и испытать в рабочем положении, используя вентилятор или пылесос.

При этом нужно контролировать балансировку и работоспособность устройства. Результатом этой работы должна быть отработка формы ламелей и их эффективности.

Но главная задача – сделать расчет истинных размеров основания оголовка в зависимости от размера и формы воздуховода.

Как известно основанием для установки роторного вентилятора является наружная часть вытяжной трубы.

Но для мастеров есть и хорошие предпосылки. Нет необходимости возиться со сложной шарообразной формой такого прибора. В свое время на флоте, где вентиляция внутренних помещений является одним из важнейших факторов, в массовом порядке использовались такие приборы, но с цилиндрическим ротором. Такая форма позволяет без особого труда изготовить качественную вращающуюся часть.

Турбодефлектор своими руками (Размеры). Roof Ventilation.Ventilation System.


Watch this video on YouTubeПорядок изготовления роторного вентилятора может выглядеть следующим образом:
  1. Изготовить опорные диски для ротора цилиндрической формы. Верхний из них выполняется в виде диска с отверстием под ось по центру, нижний – в виде кольца.
  2. Нарезать из металлической полосы прямоугольные ламели определенных размеров.
  3. Закрепить их между двумя деталями. Способ фиксации зависит от материала, использованного для изготовления ротора. Это может быть сварка для стальных деталей и заклепки для элементов конструкции из цветных металлов.
  4. В процессе сборки нужно предусмотреть установку несущей оси. Сложность может представлять изготовление посадочных мест на ней для установки подшипников, поскольку их применение для быстро вращающейся массивной детали (ротора) представляется обязательным.
  5. Изготовить посадочную платформу, соединяющую ротор и трубу воздуховода. Ее форма зависит от формы наружной части и предусматривает крепление для подшипника по оси.

Сложность исполнения  заключается в необходимости изготовления токарных деталей – оси и корпусов подшипников.

В домашнем хозяйстве токарного оборудования, как правило, нет.  Изготовление вручную хлопотно и не дает гарантии качества. Остается один выход – найти исполнителя и заказать детали на стороне.

Монтажные работы

Хорошо, если удалось изготовить качественный прибор для вытяжной системы. Но надо понимать, что впереди предстоит очень ответственная операция – его установка на место применения. А оно всегда находится на высоте, что налагает на монтажника дополнительную ответственность.

Установка оголовков на трубы вентиляции всегда производится на конечном этапе монтажа кровли. Для этого используются кровельные лестницы, устанавливаемы поверх финишного покрытия. Кроме того, перед установкой оголовка вокруг трубы нужно изготовить подмосток, находясь на котором и производят монтаж.

Для установки оголовка на кирпичную трубу используются самонарезающие винты:

  1. Отверстия сверлятся на расстоянии 12-15 сантиметров друг от друга таким образом, чтобы не попадать в стык между кирпичами. В зависимости от размера прибора можно использовать сверло диаметром 5-8 миллиметров.
  2. В отверстия устанавливаются пластмассовые вставки (дюбели).
  3. Корпус дефлектора надевается на трубу и закрепляется саморезами.

Для воздуховодов часто используются металлические трубы с тонкой стенкой. В этом случае установка производится с использованием металлического хомута, который стягивается винтом.

Работа на высоте требует тщательной подготовки и соблюдения определенных правил безопасности, которые вкратце сводятся к следующему:

  1. Перед началом работ на высоте нельзя принимать сильнодействующие лекарства, которые могут вызвать головокружение.
  2. Категорически запрещено принимать алкоголь в любых количествах.
  3. Перед подъемом на высоту необходимо убедиться в надежности крепления кровельной лестницы.
  4. При производстве работ необходимо использовать страховочный фал.
  5. Место на земле непосредственно под трубой должно быть предварительно очищено от строительного мусора, оборудования и других посторонних предметов.
  6. Нельзя выполнять работы на высоте в сильный ветер, дождь или при других осадках.
Нужно помнить, что создавая человека, Господь не озаботился комплектованием его запасными частями. Успехов вам!

Дефлектор ротационный D100, дефлектор крутящийся D100, дефлектор вентиляционный крутящийся D100, турбо дефлектор из оцинкованной стали D100

Дефлектор ротационный или турбодефлектор из оцинкованной стали.

Дефлектор ротационный широко используется в системе вентиляции для усиления естественной тяги в частных домах, овощехранилищах, производственных и складских помещениях, животноводческих ферм, меж кровельных помещениях, над каминами и т. д.

Основным преимуществом турбо дефлекторов является их автономная работа без энергопотребления.

Дефлектор — это элемент естественной вентиляции, предназначенный для втягивания воздуха из помещений, не требующий подключения к электрической сети. Изделие работает, используя природный источник энергии — ветер. Благодаря вращению, Дефлектор создает разрежение и вытягивает воздух из помещений, подкровельного пространства, вентиляционных каналов и шахт. Несмотря на направление, силу и вид ветра, турбинная головка всегда вращается в одном направлении, и в дымовой трубе всегда создает частичный вакуум, что в результате ведет к интенсивности течения в трубе, значительно улучшает воздухообмен и исключает обратную тягу. Что также предотвращает проникновение внешних осадков (дождя, снега) в дымовой канал



Принцип работы дефлектора ротационного :

Производительность дефлектора прямо пропорциональна скорости ветра, чем сильнее скорость ветра, тем выше производительность дефлектора.

Принцип действия дефлектора вытяжной вентиляции очень прост: ветер ударяется в его корпус, рассекается диффузором, в цилиндре понижается давление, а значит, усиливается тяга в вытяжной трубе. Чем большее сопротивление воздуху создает корпус дефлектора, тем лучше в вентканалах тяга. Считается, что более качественно работают дефлекторы на трубах вентиляции, установленных слегка под наклоном. Эффективность работы дефлектора зависит от высоты над уровнем крыши, размера, формы корпуса.



Вычисление количества Дефлекторов при установке.



Вентилируемый объем= объем помещения Х воздухообмен в час

Кол-во вентиляторов = Вентилируемый объем / Производительность Дефлектора



Пример расчёта дефлектора:



Помещение имеет 20м. в длину, 12м. ширину и 4,4м. высоту. Средняя сила ветра 3,5 м/с. Воздухообмен для помещения должен составлять 3 раза в час. (Внимание!!! Воздухообмен в час различен для помещений) Таким образом получаем:

Вентилируемый объем= (20*15*4,4)*3(воздухообмен)=3168 м3/час

3168м3/час : 800м3/час(для TD-400) = 3,96 (штуки)

Таким образом мы должны установить 4 Дефлектора TD-400





График производительности дефлектора от скорости ветра.







Устоновка дефлектора на скатной крыше:

Пример установки дефлектора на вентиляционную шахту:



 1- Дефлектор ротационный (вращающейся)

 2- Вентиляционная шахта общая (на весь дом)

 3- Вентиляционная шахта раздельная (на одно из помещений)

 4- Площадка монтажная для устоновки дефлектора. (изготавливается индивидуально по размерам заказчика. Возможно изготовление под цвет Вашей кровли или из нержавеющей стали.)

 5- Площадка монтажная вид с верху (возможно изготовление по чертежам заказчика)



Пример установки дефлектора на несколько вентиляцтонных шахт объеденённых в одну:

 1- Дефлектор ротационный (вращающейся)

 2- Вентиляционная шахта общая (на весь дом)

 3- Несколько вентиляционных шахт объеденённых в одну

 4- Переход вентиляционный объеденяющий несколько вентиляционных шахт в одну. (изготавливается индивидуально по размерам заказчика. Возможно изготовление под цвет Вашей кровли или из нержавеющей стали.)

 5- Переход вентиляционный объеденяющий несколько вентиляционных шахт в одну (возможно изготовление по чертежам заказчика)



Пример установки нескольких дефлекторов на вентиляционные шахты объеденённые в одну:



 1- Дефлектор ротационный (вращающейся)

 2- Вентиляционная шахта общая (на весь дом)

 3- Переход вентиляционный объеденяющий несколько вентиляционных шахт в одну. (изготавливается индивидуально по размерам заказчика. Возможно изготовление под цвет Вашей кровли или из нержавеющей стали.)

 4- Переход вентиляционный объеденяющий несколько вентиляционных шахт в одну (возможно изготовление по чертежам заказчика)



Пример установки одного дефлектора на вентиляционные шахты объеденённые в одну:





1- Дефлектор ротационный (вращающейся)

 2- Вентиляционная шахта общая (на весь дом)

 3- Переход вентиляционный объеденяющий несколько вентиляционных шахт в одну. (изготавливается индивидуально по размерам заказчика. Возможно изготовление под цвет Вашей кровли или из нержавеющей стали.)

 4- Переход вентиляционный объеденяющий несколько вентиляционных шахт в одну (возможно изготовление по чертежам заказчика)

CXQCA03 Вентилятор в салон 12V в дефлектор черный BASEUS — CXQC-A03

CXQCA03 Вентилятор в салон 12V в дефлектор черный BASEUS — CXQC-A03 — фото, цена, описание, применимость. Купить в интернет-магазине AvtoAll.Ru Распечатать

1

1

Артикул: CXQC-A03

Код для заказа: 239970

Есть в наличии

Доступно для заказа1 шт.Данные обновлены: 18.07.2021 в 02:30

Код для заказа 239970 Артикулы CXQC-A03 Производитель BASEUS Ширина, м: 0. 11 Высота, м: 0.11 Длина, м: 0.11 Вес, кг: 0.2

Отзывы о товаре

Обзоры

Статьи о товаре

  • Вентилятор в салон: простое и эффективное средство от жары 6 Июня 2014

    Почти каждый новый автомобиль сегодня оснащается кондиционером, однако на дорогах все еще много машин безо всяких климатических установок, и поездки в них жарким летом не доставляют комфорта. Хорошим и простым решением проблемы станет автомобильный вентилятор в салон — устройство, которое стало использоваться на заре автомобильной эпохи, но не потеряло актуальности и в наше время. О вентиляторах, их видах и способах установки читайте в данной статье.

Наличие товара на складах и в магазинах, а также цена товара указана на 18.07.2021 02:30.

Цены и наличие товара во всех магазинах и складах обновляются 1 раз в час. При достаточном количестве товара в нужном вам магазине вы можете купить его без предзаказа.

Интернет-цена — действительна при заказе на сайте или через оператора call-центра по телефону 8-800-600-69-66. При условии достаточного количества товара в момент заказа.

Цена в магазинах — розничная цена товара в торговых залах магазинов без предварительного заказа.

Срок перемещения товара с удаленного склада на склад интернет-магазина.

Представленные данные о запчастях на этой странице несут исключительно информационный характер.

79441cd3bf36f4f3e968759b2b8b5e23

Добавление в корзину

Доступно для заказа:

Кратность для заказа:

Добавить

Отменить

Товар успешно добавлен в корзину

!

В вашей корзине на сумму

Закрыть

Оформить заказ

Почему не работает вентиляция | Турбодефлектор

Берем канистру. Любую. Нет канистры? Пусть будет бутылка, любая. Главное, чтобы стенки были твердыми. Взяли? Я подожду……………………………..хорошо. А теперь дуем в нее, СИЛЬНО, ОЧЕНЬ СИЛЬНО дуем в нее. Запомнили ощущения?  А главное, результат Ваших усилий — правильно НИКАКОЙ.




Хорошо. Теперь берем канистру и «отсасываем» из нее воздух, в себя, сильно. Ну как? Никак. То-то же.

Так и с вентиляцией любого объекта. Недостаточно просто поставить вентилятор на вытяжку или вентилятор на приток. Это еще не вентиляция.

Воздух, который Вы пытаетесь удалить из помещения своим «мощным» вентилятором, этому воздуху неоткуда взяться. И вот Ваш вентилятор пыхтит, сопит, что-то тянет и вытянуть не может. Как в одной сказке про репку. В итоге шуму много а результата мало. Но достаточно проделать в канистре несколько отверстий и сразу все становится проще: воздух начинает циркулировать и проветривать.

Если у Вас уже есть вентиляция, любая: естественная или электрическая. И Вы не довольны тем, как она работает. Не спешите покупать новый, более мощный вентилятор. Попробуйте провести простой эксперимент.


Возьмите листочек бумаги, лучше салфетку или кусочек туалетной бумаги, и приложите к вентиляционной решетке. Листочек приклеится к решетке либо нет.

Затем откройте окно, дверь в коридор, что угодно, главное дайте свежего воздуха Вашему помещению и повторите эксперимент. Если с открытым окном листочек держится либо прижимается еще сильнее, то проблема Вашей вентиляции не в слабой вытяжке, а в отсутствии притока. В этом случае в первую очередь следует обратить внимание на то, как организован приток, если он вообще есть.  О то как организовать грамотный приток в помещение и какой он бывает в следующих рассылках.

 Конечно тест с листочком — это не панацея, есть еще множество факторов, которые влияют на грамотную вентиляцию: кратность воздухообмена, разветвленность сети, сбалансированность протяженной сети воздуховодов и т. п. Но для простой системы вентиляции этого достаточно, чтобы определить, в чем проблема.

 И вспомните про канистру: чем больше воздуха Вы пытаетесь забрать из помещения, тем больше его нужно туда подать.

Удачи и свежего воздуха Вам.

(PDF) Влияние воздушных дефлекторов на производительность вентиляторов в бройлерных помещениях с туннельной вентиляцией и подвесным потолком

Прикладная техника в сельском хозяйстве

Vol. 30 (3): 471-475 2014 Американское общество сельскохозяйственных и биологических инженеров ISSN 0883-8542 DOI 10.13031 / aea.30.10467 471

ТЕХНИЧЕСКОЕ ПРИМЕЧАНИЕ:

ВЛИЯНИЕ ВОЗДУШНЫХ ДЕФЛЕКТОРОВ НА ПРОИЗВОДИТЕЛЬНОСТЬ ВЕНТИЛЯТОРА

В ТОННЕЛЕ-ВЕНТИЛЯТОР

С ОТКАЗАННЫМ ПОТОЛОКОМ

J.Л. Пурсвелл, Б. Д. Лак, Дж. Д. Дэвис

РЕЗЮМЕ. Скорость воздуха является критическим параметром конструкции для современных коммерческих птичников-бройлеров из-за положительного воздействия

повышенного охлаждения на живую продуктивность и тепловой комфорт цыплят-бройлеров. В результате расчетные скорости

увеличились за последние 15 лет, и производители бройлеров установили дополнительную мощность вентилятора или воздушные дефлекторы на пике потолка

, чтобы уменьшить площадь поперечного сечения здания.В то время как дефлекторы традиционно рекомендуются только для

зданий с открытыми потолками, все большее количество производителей устанавливают дефлекторы в домах с подвесным потолком, чтобы

обеспечивали локальное увеличение скорости воздуха без дополнительной мощности вентилятора и улучшали равномерность скорости воздуха в доме

. . Однако добавление дополнительных ограничений может увеличить статическое давление и снизить производительность вентилятора.

Скорость потока вентилятора измерялась в трех коммерческих бройлерных птичниках с туннельной вентиляцией, оборудованных дефлекторами с

дефлекторами в развернутом (вниз) и втянутом (вверх) положениях.Бройлеры имели размеры 15,2 × 144,8 м и были

, оборудованные 12 туннельными вытяжными вентиляторами (диаметром 137,2 см) и девятью дефлекторами с интервалом 12,2 м, начиная с входной зоны туннеля

и заканчивая 15,2 м перед вентиляторами. Данные о расходе и статическом давлении собирались одновременно для

каждого вентилятора для каждого положения дефлектора, при этом все вентиляторы работали для имитации туннельной вентиляции в теплую погоду. Данные были проанализированы с использованием дисперсионного анализа

и

, а средние значения наименьших квадратов были разделены с использованием LSD Фишера.

Результаты показывают, что установка воздушных дефлекторов значительно снизила средний расход вентилятора на 11% (p <0,0001), а

увеличила статическое давление на 11,2 Па (p <0,0001). Результаты текущего исследования показывают, что установка воздушных дефлекторов

, вероятно, не подходит для существующих бройлерных птичников с подвесными потолками, если принять во внимание производительность вентилятора и энергопотребление

.

Ключевые слова. Вентиляция, Птица, ВЕНТИЛЯТОРЫ.

n Повышенная скорость воздуха в умеренных и теплых погодных условиях

улучшает живую продуктивность и

выход мяса бройлеров (Lott et al. , 1998; Simmons et al.,

,

al., 2003; Dozier et al., 2005a; Дозье и др., 2005b;

Dozier et al., 2006). Текущая философия проектирования систем туннельной вентиляции для коммерческих бройлерных птичников

ориентирована на соответствие техническим условиям

по скорости воздуха для данного рыночного веса. Воздушные дефлекторы

традиционно используются для увеличения скорости воздуха в птичниках

с открытыми потолками и не рекомендуются для птичников

, оборудованных подвесным потолком (Czarick and Lacey, 1994;

Donald, 2013).Czarick и Fairchild (2008) рекомендуют

, чтобы дефлекторы не устанавливались ближе 2,5 м от подстилки

или покрывали более 15% площади сечения дома

. Однако, поскольку заданы увеличенные расчетные скорости воздуха

, дефлекторы все чаще используются в домах

с подвесными потолками. При уменьшении площади поперечного сечения на

статическое давление обязательно будет увеличиваться, поэтому производительность вентилятора

и эффективная мощность вентиляции могут снизиться. В настоящее время в литературе нет оценок снижения мощности вентилятора

при наличии дефлекторов в птичниках с подвесным потолком

. Таким образом, целью

данного исследования было оценить влияние воздушных дефлекторов на статическое давление

и производительность вентилятора в птичнике с подвесным потолком

.

МАТЕРИАЛЫ И МЕТОДЫ

Скорость потока вентилятора измерялась в трех птичниках на коммерческой бройлерной ферме

в Миссисипи; дома были

примерно трехлетнего возраста.Птиц во время измерения не было в

птичниках. Дома размером 15,2

× 144,8 м (50 × 475 футов) с боковой стенкой 2,4 м (8 футов) и

Представлены на рассмотрение в октябре 2013 года под номером рукописи SE

10467; одобрено для публикации в качестве Технической ноты

y Подразделение Structures &

по окружающей среде ASABE в марте 2014 года.

Упоминание компании или торговых наименований только для описания и не означает одобрения со стороны USDA. USDA — это равноправный оператор и работодатель

.

Авторы: Джозеф Л. Пурсвелл, член ASABE, инженер,

, инженер по сельскому хозяйству, Отдел исследования птицеводства USDA-ARS, штат Миссисипи

State, Миссисипи; Брайан Д. Лак, член ASABE, доцент,

Разработка биологических систем, Университет Висконсин-Мэдисон,

Мэдисон, Висконсин, и Джеремайя Д. Дэвис, член ASABE,

Доцент кафедры сельскохозяйственной и биологической инженерии, Миссисипи

Государственный университет, штат Миссисипи, штат Миссисипи.Автор для переписки:

Joseph L. Purswell, P.O. Box 5367, штат Миссисипи, MS 39762; телефон:

662-320-7480; электронная почта: [email protected]

I

Что такое дефлектор вентиляционного отверстия и работают ли они?

Что такое дефлектор дефлектора? Возможно, технический специалист по HVAC или даже друг или член семьи порекомендовали их для вашего дома.

Эта статья часто задаваемых вопросов о PickHVAC, одна из огромной библиотеки, подобной этой на нашем сайте, — лучшее место для исследования этой темы и получения ответа на свой вопрос.

Что такое дефлектор вентиляционных отверстий и работают ли они

Дефлекторы вентиляционных отверстий — это пластиковые аксессуары, которые проходят над вентиляционными отверстиями в вашем доме, чтобы направлять или отклонять воздух, выходящий прямо из вентиляционного отверстия, когда вы хотите, чтобы воздух куда-то уходил еще.

Дефлекторы вентиляционных отверстий также называются переключателями вентиляционных отверстий и диффузорами. Их можно разместить в любом месте, где есть вентиляционное отверстие для системы воздуховодов вашего агрегата отопления / охлаждения. Они могут располагаться на стене, потолке и на полу, что является для них наиболее распространенным местом.

Для чего нужен дефлектор воздухозаборника?

Их цель — просто подтолкнуть или направить воздух, выходящий из ваших вентиляционных отверстий, в место, которое вы предпочитаете.

Популярные причины направлять воздух через дефлектор:

  • Чтобы воздух не дул на живые растения и не высушил их или не убил их
  • Чтобы воздух не «раскачивал» ваши занавески, что может быть отвлекающей помехой
  • Для перенаправления воздуха, если вентиляционное отверстие закрыто мебелью — или для предотвращения попадания теплого воздуха прямо на деревянную мебель, что может высохнуть дерево и клей, потенциально повреждая его в любом случае
  • Переместить воздух направляется в центр комнаты для достижения лучшего температурного баланса без пятен, которые нагреваются или холоднее, чем в среднем

Типы дефлекторов вентиляционных отверстий

Существует три типа дефлекторов вентиляционных отверстий, которые можно установить в вашем доме. Ниже приведен список различных типов и того, как они помогут улучшить воздушный поток в вашем доме, а также уменьшить ваши счета за электроэнергию:

  • Дефлектор потолочного вентиляционного отверстия — дефлекторы, которые проходят через вентиляционные отверстия, расположенные на вашем потолке, могут толкать направьте воздух в сторону от угла, направьте воздух прямо вниз или даже вытолкните воздух в одном или нескольких направлениях, которые используются чаще, чем другое пространство в комнате. Дефлекторы потолочных вентиляционных отверстий прикрепляют вентиляционные отверстия с помощью магнитов. Стоимость потолочных дефлекторов вентиляции варьируется в зависимости от марки, качества и типа.Средняя стоимость обычно составляет от 30 до 75 долларов. Обычно они немного сложнее других типов — больше движущихся частей, таких как направляющие воздушные жалюзи, — поэтому их стоимость выше.
  • Дефлектор напольного дефлектора — дефлектор напольного дефлектора выталкивает воздух в определенном направлении, и их длина обычно составляет от 10 до 14 дюймов. Ширина многих из них регулируется, поэтому вы можете установить дефлектор на любой из вентиляционных отверстий в полу. Дефлекторы напольных дефлекторов чаще всего крепятся к дефлекторам или регистрируются магнитами.Средняя стоимость напольных дефлекторов воздуха составляет от 6 до 15 долларов за единицу.
  • Дефлектор вентиляционного отверстия в стене — Размер некоторых вентиляционных отверстий в стене равен размеру вентиляционных отверстий в полу, поэтому можно использовать те же дефлекторы. Однако многие вентиляционные отверстия в стенах шире, чем в полу, поэтому требуются другие дефлекторы. Если они сделаны специально для стены или просто используются там, их можно назвать дефлекторами для вентиляции стен. Этот тип вентиляционного отверстия также прикрепляется к вентиляционным отверстиям с помощью прилагаемых магнитов. Цена на приобретение стенных дефлекторов для дефлекторов такая же, как указано выше, от 6 до 28 долларов за единицу.

Наконечник Pro для настенных дефлекторов: В зимние месяцы вы должны установить дефлектор, чтобы направлять теплый воздух вниз. Он будет иметь тенденцию подниматься, поэтому это лучший выбор — направить его туда, где находятся люди. В летние месяцы вы должны направлять охлажденный воздух вверх, так как прохладный воздух будет падать. Если бы вы направили прохладный воздух летом вниз, у вас получилось бы прохладное место у пола, а воздух на высоте головы и выше был бы слишком теплым.

Работают ли дефлекторы вентиляционных отверстий

Вы бы выиграли от установки дефлекторов вентиляционных отверстий у себя дома? Простой и короткий ответ — ДА !! Дефлекторы вентиляционных отверстий повышают эффективность вашего кондиционера или обогревателя, толкая или направляя поток воздуха туда, куда вы хотите.Когда вы устанавливаете дефлектор вентиляционного отверстия над регистром или вентиляционным отверстием, вы также можете отключить отопление или кондиционирование воздуха в комнате, закрыв дефлектор.

Не все дефлекторы вентиляционных отверстий имеют эту возможность полного закрытия, поэтому, если вам это нужно, убедитесь, что вы покупаете правильный тип. Это позволит вам направить больше тепла или прохладного воздуха в другие используемые комнаты в доме. Вы получите нужные помещения, отапливаемые или охлаждаемые, а система отопления, вентиляции и кондиционирования не будет работать так сильно, что сэкономит вам деньги.

Другой способ «работы» — подача очищенного воздуха (нагретого или охлажденного) туда, где он больше всего необходим. Если есть препятствие на пути необходимого воздушного потока или если в вашем доме сквозняки, установка дефлектора вентиляционной крышки или дефлектора вентиляционного отверстия поможет решить проблему, вытолкнув воздух из вентиляционного отверстия туда, куда вы хотели бы его направить.

Одно энергосберегающее и экономичное место для установки дефлекторов вентиляционных отверстий — это вентиляционные отверстия рядом с любыми окнами. Окна являются основным источником тепла летом и потери тепла зимой.Например, зимой тепло слишком легко проходит через стекло — или через щели, если установка несовершенная и сквозняк. Выталкивание холодного или горячего воздуха из окон поможет вам сэкономить деньги из-за меньших потерь тепла или энергии из-за выхода воздуха через оконное стекло.

Затраты на установку

Профессиональная установка — при необходимости вы можете нанять профессионального подрядчика или специалиста по HVAC для установки дефлекторов вентиляционных отверстий на любых вентиляционных отверстиях, по которым вы хотите направить воздух в определенном направлении.Это работа, которая не займет много времени, поскольку большинство, если не все, дефлекторы вентиляционных отверстий подключаются с помощью сильных магнитов, и для установки не требуются инструменты. Как правило, подрядчик взимает плату либо за почасовую оплату, либо за всю работу.

Установка дефлекторов вентиляционных отверстий профессиональным подрядчиком займет не более часа, поэтому средняя цена за установку будет составлять от 35 до 75 долларов, в зависимости от времени года и места вашего проживания, плюс плата за обслуживание за доставку к вам. дом.Стоимость услуг варьируется от 70 до 125 долларов, хотя многие включают до одного часа работы.

Установка своими руками — Установка дефлекторов вентиляционных отверстий в вашем доме — это проект, который большинство домовладельцев должно выполнить без особых проблем. Просто измерьте длину вентиляционных отверстий в полу или стене и измерьте полные размеры вентиляционных отверстий на потолке. Вы можете приобрести дефлекторы вентиляционных отверстий необходимого размера в большинстве хозяйственных магазинов или крупных коробочных магазинов, таких как Home Depot или Lowes.Если вы предпочитаете делать покупки в Интернете, есть также много производителей, которые продают свои товары через Интернет.

После того, как вы получите дефлекторы воздуховода подходящего размера, все, что вам нужно сделать, это установить дефлектор на вентиляционное отверстие с помощью прикрепленных магнитов и убедиться, что воздух направлен в правильном направлении.

The Bottom Line

Установка дефлекторов вентиляционных отверстий на вентиляционные отверстия пола, стены или потолка в вашем доме — отличный способ повысить эффективность вашей системы отопления или охлаждения.Вы можете направлять теплый или холодный воздух подальше от занавесок, растений или мебели, а также направлять воздух в коридор или другие места, где может быть сквозняк или где требуется более прямой поток воздуха. Покупка и установка дефлекторов для вентиляционных отверстий — это экономичный способ повысить комфорт вашего дома и сэкономить деньги на расходах на электроэнергию.

Теплозащитный экран и дефлектор двигателя вентилятора охлаждения двигателя

Уровень техники

1. Область изобретения

Настоящее изобретение в целом относится к узлам вентилятора охлаждения двигателя и, в частности, касается теплового экрана и дефлектора для предотвращения перегрева электродвигателя вентилятора.

2. Описание предшествующего уровня техники

Электродвигатели для вращения охлаждающих вентиляторов в моторных отсеках транспортных средств хорошо известны. Обычно охлаждающий вентилятор устанавливается на кронштейне рядом с радиатором охлаждающей жидкости двигателя для прокачки охлаждающего воздуха через радиатор. Электродвигатель, установленный на ступице кронштейна, приводит в движение вентилятор. Управление двигателем и вентилятором может осуществляться любым подходящим способом. Часто кожух используется в сочетании с вентилятором для повышения эффективности охлаждения.

Температура под капотом может достигать таких значений, которые могут повредить подшипники, установленные в электродвигателях. В частности, когда электродвигатель установлен на задней стороне радиатора в моторном отсеке с поперечно установленным двигателем, лучистое тепло от двигателя и его выпускных коллекторов может достигать температур, которые отрицательно влияют на подшипники двигателя. Это состояние усугубляется, когда расстояние между электродвигателем и выпускным коллектором минимально, как в современных автомобилях.

Известны тепловые экраны для уменьшения количества лучистого тепла, попадающего на электродвигатели охлаждающих вентиляторов. Однако желательно обеспечить дополнительное охлаждение для увеличения срока службы подшипников и повышения эффективности работы электродвигателей.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

Настоящее изобретение включает в себя крышку для двигателя охлаждающего вентилятора. Крышка включает в себя дефлектор для направления выходящего потока воздуха от охлаждающего вентилятора через двигатель вентилятора, чтобы обеспечить улучшенное охлаждение двигателя и его подшипников.Крышка и дефлектор экономичны в производстве и могут использоваться с обычными узлами охлаждающих вентиляторов.

В предпочтительном варианте осуществления крышка двигателя охлаждающего вентилятора включает в себя участок теплозащитного экрана, расположенный на расстоянии от двигателя, и участок дефлектора, выступающий за пределы двигателя. Дефлекторная часть перенаправляет осевой поток нагнетаемого воздуха через двигатель для обеспечения охлаждения, тем самым увеличивая срок службы подшипников двигателя и эффективность работы двигателя.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

РИС.1 представляет собой вид в перспективе с пространственным разделением деталей, иллюстрирующий радиатор, кожух, блок охлаждающего вентилятора, включающий в себя теплый экран и дефлектор, и двигатель, ориентированный в поперечном направлении.

РИС. 2 — вид сзади блока охлаждающего вентилятора, показанного на фиг. 1, иллюстрирующий тепловой экран и дефлектор, прикрепленные к кронштейну вентилятора.

РИС. 3 — увеличенный вид в разрезе по линии 3-3 на фиг. 2, иллюстрирующий отклонение выходящего из охлаждающего вентилятора воздушного потока через заднюю поверхность электродвигателя.

РИС. 4 — вид в перспективе существующих теплозащитного экрана и дефлектора, снятых с узла охлаждающего вентилятора.

ПОДРОБНОЕ ОПИСАНИЕ ПРЕДПОЧТИТЕЛЬНОГО ВАРИАНТА ОСУЩЕСТВЛЕНИЯ

Узел охлаждающего вентилятора, обозначенный в целом позицией 10, показан на фиг. 1. Узел 10 установлен на кожухе 12, который расположен на задней стороне радиатора 14. В другом варианте осуществления кожух 12 может быть удален, так что узел 10 охлаждающего вентилятора прикреплен к радиатору 14. Кроме того, a При необходимости кожух может быть выполнен за одно целое с узлом 10 охлаждающего вентилятора.Автомобильный двигатель внутреннего сгорания 16, показанный в поперечной ориентации, размещен рядом с узлом 10 охлаждающего вентилятора в типичном моторном отсеке транспортного средства. Узел 10 охлаждающего вентилятора втягивает охлаждающий воздух через радиатор 14 и подвергается воздействию повышенных температур в моторном отсеке.

Узел 10 охлаждающего вентилятора включает вентилятор 18, имеющий множество вращающихся лопастей 20 и центральную ступицу 22. Кожух 24 вращающегося кольца соединен с радиальными внешними частями лопастей 20.Предпочтительно вентилятор 18 отлит из пластика.

Выходной вал (не показан) электродвигателя 26 соединен с приводом со ступицей 22 гайкой 28 известным способом. Электродвигатель 26 закреплен в кольцевом отверстии 30 в центральной части кронштейна 34 вентилятора с несколькими ножками, предпочтительно отформованного из пластика. В варианте выполнения фигур показаны три ножки 36, 38, 40. Монтажные кронштейны 42, 44, предусмотренные на внешнем корпусе электродвигателя 26, прикреплены соответствующими крепежными деталями 46, 48 к кронштейну 34 вентилятора.Электродвигатель 26 может быть любой подходящей динамоэлектрической машиной и включает в себя хорошо известные компоненты ротора, статора и подшипника. Провод 50 подает электрический ток к электродвигателю 26 и заканчивается соединителем 52 для облегчения подключения к электрической системе транспортного средства.

Крышка, обозначенная, как правило, цифрой 100, прикреплена к кронштейну 34 вентилятора и обеспечивает защиту электродвигателя 26 от высоких температур в моторном отсеке. Вариант осуществления, проиллюстрированный на фигурах, включает в себя три монтажных выступа 102, 104, 106, каждый из которых включает центральное отверстие 108, 110, 112 для приема крепежной детали 114, 116, 118 с резьбой в дополнительных отверстиях в кронштейне 34 вентилятора.

Крышка 100 включает в себя в целом круглую часть 120 теплозащитного экрана, диаметр которой предпочтительно равен диаметру электродвигателя 26. Когда крышка 100 установлена ​​на кронштейне 34 вентилятора, часть 120 теплозащитного экрана является расположены на заданном расстоянии от электродвигателя 26, так что воздух может течь между частью 120 защиты головы и электродвигателем 26, как описано ниже. Часть 120 теплозащитного экрана действует как барьер для лучистого тепла из моторного отсека, которое в противном случае достигло бы электродвигателя 26.

Крышка 100 также включает в себя дефлектор или воздухозаборник 122, выступающий на заданное расстояние за пределы диаметра электродвигателя 26. Дефлектор 122 предпочтительно проходит на радиальное расстояние для отклонения выходящего воздушного потока от лопастей 20 вентилятора 18 до пространство между частью 120 теплозащитного экрана и электродвигателем 26. Как показано на фиг. 3, по существу, осевой выходящий воздушный поток, показанный стрелками А, встречает дефлекторную часть 122 и перпендикулярно перпендикулярному потоку воздуха, указанному стрелками В, проходит через заднюю поверхность электродвигателя 26. Часть 120 теплозащитного экрана способствует распределению холодного воздуха по всей площади электродвигателя 26. Воздушный поток B выходит из пространства между частью 120 теплозащитного экрана и электродвигателем 26 по нижней окружности части 120 теплозащитного экрана. Воздушный поток B обеспечивает охлаждающий эффект электродвигателя 26, тем самым повышая его эффективность и продлевая срок службы внутренних подшипников.

Наиболее удаленная часть 124 дефлекторной части 122 предпочтительно расположена под углом к ​​кронштейну 34 вентилятора, чтобы усилить поворотное действие выходящего воздушного потока A.В варианте осуществления, проиллюстрированном на фигурах, угловая часть 124 предпочтительно охватывает дугообразное расстояние между ножками 36 и 38 кронштейна 34 вентилятора. Крылья 126, 128, предусмотренные на наклонной части 124, и боковые стенки 130, 132, 134, предусмотренные на дефлекторной части 122 и тепловом экране. часть 120 увеличивает поток воздуха через электродвигатель 26 за счет образования воздушного канала C с крышкой 100.

Крышка 100 сформирована из любого подходящего материала, способного выдерживать диапазон давления воздушного потока и диапазон температур двигателя отсек.Алюминированная сталь является одним из примеров материала, подходящего для данной закрывающей пластины 100. Ребро жесткости 136, сформированное по контуру закрывающей пластины 100, может быть предусмотрено для обеспечения прочности.

Хотя крышка 100 на чертежах показана как единый элемент, следует понимать, что дефлекторная часть 122 может быть сформирована отдельно от части 120 теплозащитного экрана, а затем установлена ​​в моторном отсеке для выполнения функций, описанных выше.

Хотя настоящее изобретение было описано со ссылкой на предпочтительный вариант осуществления, специалисты в данной области техники поймут, что могут быть внесены изменения в форме и деталях без отступления от сущности и объема изобретения.

Скачать бесплатно STL файл Fan Draft Deflector • Модель для 3D-печати ・ Cults

?

Качество создания: 0,0 / 5 (0 голосов)

Оценка участников по пригодности для печати, полезности, уровню детализации и т. Д.

Ваш рейтинг: 0/5 Удалить

Ваш рейтинг: 0/5

  • 81 год взгляды
  • 0 нравится
  • 0 загрузки

Описание 3D модели

Это дефлектор тяги вентилятора для принтера M2.Его цель — отвести воздушный поток от вентилятора экструдера от нагретого слоя и уменьшить искажения при печати небольших изделий из АБС-пластика. Деталь расположена под осью X, а отверстия совпадают с болтами с квадратным подголовком, и нужно удалить только один, чтобы зафиксировать деталь на месте. Лучше всего работает, если наклонная часть направлена ​​вверх, чтобы воздушный поток от вентилятора направлялся вбок.

  • Формат файла 3D : STL
  • Размер 3D модели : X 11. 7 × Y 41,9 × Z 155 мм
  • Дата публикации : 2021.02.18 в 19:09

Лицензия

CCBYSA

Теги

Создатель

Бестселлеры категории Инструменты


Хотели бы вы поддержать культы?

Вы любите Культы и хотите помочь нам продолжить приключение самостоятельно ? Обратите внимание, что мы небольшая команда из 3 человек , поэтому очень просто поддержать нас, чтобы поддерживал активность и создавал будущие разработки .Вот 4 решения, доступные всем:

  • РЕКЛАМА: Отключите блокировщик баннеров AdBlock и нажимайте на наши рекламные баннеры.

  • ПРИСОЕДИНЕНИЕ: Делайте покупки в Интернете, нажимая на наши партнерские ссылки здесь Amazon или Aliexpress.

  • ПОЖЕРТВОВАТЬ: Если хотите, вы можете сделать пожертвование через PayPal здесь.

  • СЛОВО РОТА: Пригласите своих друзей прийти, откройте для себя платформу и великолепные 3D-файлы, которыми поделились сообщество!

Воздушный дефлектор

из карбона со стекловолокном для KTM 1290 Super Duke R

Описание продукта

Воздушный дефлектор из карбона со стекловолокном для KTM 1290 Super Duke R

Хотя два таких дефлектора есть на каждом велосипеде, мы продаем их по отдельности, так что только один можно купить для замены более заметного элемента.

Прочие сведения

Если при получении товар не соответствует вашим ожиданиям, без проблем, без вопросов, 5-дневная гарантия возврата денег (доставка оплачивается покупателем). На наши изделия из углеродного волокна дается гарантия от производственных дефектов в течение девяноста (90) дней после подтверждения доставки. Пожалуйста, обратитесь к нашей вкладке гарантии для получения подробной информации.

Видео о продуктах

Пользовательское поле

Простота установки 0

Популярность 0

Отзывы о продукте

(Пока нет отзывов) Написать рецензию
Воздушный дефлектор вентилятора радиатора из карбона со стекловолокном для KTM 1290 Super Duke R 2014-2019

Если при получении товар не соответствует вашим ожиданиям, без проблем, без вопросов, 5-дневная гарантия возврата денег (доставка оплачивается покупателем). На наши изделия из углеродного волокна дается гарантия от производственных дефектов в течение девяноста (90) дней после подтверждения доставки. Пожалуйста, обратитесь к нашей вкладке гарантии для получения подробной информации.

Если при получении товар не соответствует вашим ожиданиям, без проблем, без вопросов, 5-дневная гарантия возврата денег (доставка оплачивается покупателем). На наши изделия из углеродного волокна дается гарантия от производственных дефектов в течение девяноста (90) дней после подтверждения доставки. Пожалуйста, обратитесь к нашей вкладке гарантии для получения подробной информации.

Для «дефлектор вентилятора» найдено более 20 запчастей Porsche

Найдено более 20 запчастей Porsche для «дефлектор вентилятора» | Запчасти для Porsche от Джеффа

Все запчасти Porsche и цены в одном месте

Найдено 4230 запчастей Porsche для «дефлектор вентилятора»

Воздушный дефлектор

Воздушный дефлектор

Воздушный дефлектор

Воздушный дефлектор

Воздушный дефлектор

Воздушный дефлектор

Воздушный дефлектор

Воздушный дефлектор

Воздушный дефлектор

Воздушный дефлектор

Воздушный дефлектор

Воздушный дефлектор

Воздушный дефлектор

Воздушный дефлектор

Воздушный дефлектор

Воздушный дефлектор

Воздушный дефлектор

Воздушный дефлектор

Воздушный дефлектор

Воздушный дефлектор

Воздушный дефлектор

Воздушный дефлектор

Воздушный дефлектор

Воздушный дефлектор

Продукция этих интернет-магазинов Porsche представлена ​​на этом веб-сайте

Информация на этом веб-сайте не дает никаких прав.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
