Дефлектор — ВентСтор — Фабрика воздуховодов для систем вентиляции

Дефлектор вентиляционный соответствует 1-й категории согласно ГОСТ 15150-69. Устройства крупных габаритов обычно поставляются в разобранном виде, однако есть возможность доставки в собранном состоянии. В каждый комплект входят необходимые элементы крепления.

Дефлекторы вентиляционные значительно усиливают тягу в вертикальных шахтах за счет задействования ветрового напора. Устройство успешно используют на производстве, в многоквартирных домах, хозяйственно-бытовых сооружениях и административных зданиях. Дефлекторы вентиляционные изготавливают из рулонной и листовой холоднокатаной стали.

Диаметр D, мм		Диаметр D1, мм		Длина L3, мм		Ниппельное соединение	Фланцевое соединение
						Цена	Цена
100		185		180		692	1 032
125		230		220		829	1045
140		260		240		914	1 047
160		300		280		914	1 047
180		335		310		914	1 059
200		370		350		914	1 178
225		415		390		1 035	1 368
250		465		430		1 135	1 511
280		520		480		1 211	1 444
315		585		540		1 836	2 089
355		658		610		2 243	2 556
400		740		680		2 900	3 250
450		835		765		3 909	4 305
500		925		850		4 637	5 071
560		1035		950		5 634	6 124
630		1165		1070		6 821	7 374
710		1315		1210		-	10 577
800		1480		1360		-	13 707
900		1665		1530		-	16 995
1000		1850		1700		-	25 117
1120		2070		1900		-	32 368
1250		2320		2125		-	37 095

Дефлектор Цаги: плюсы и минусы

Основное условие правильной работы вентиляции – наличие постоянной и эффективной тяги. Только в этом случае в помещениях всегда будет чистый и свежий воздух. Присутствие дефлектора в системе предотвращает ее от засорения, сохраняет внутренний диаметр патрубка в первоначальном виде, предотвращая скопление жира на его внутренних стенках.

Функциональность дефлектора

Грамотно устроенная вентиляция с дефлектором Цаги

Работа всех существующих моделей дефлекторов сводится к одному принципу. В рабочем состоянии установка отклоняет потоки воздуха, нагнетаемого ветром. Воздух обтекает ее, образуя возле выходного отверстия пространство с пониженным давлением. Воздействие воздуха снаружи снижает его давление на воздушный поток внутри вентканала. По законам физики (в частности, Бернулли), компенсируя «недостачу», внутренний воздушный столб в трубе стремится подняться вверх. При этом происходит всасывание воздуха из зоны разрежения канала. Вся система будет эффективной, если дефлектор использовать правильно. В таком случае реально существующая тяга может быть увеличена еще на 20%, что очень существенно.

Дефлектор ЦАГИ – «классика жанра»

Проектирование жилых домов старой застройки обязательно выполнялось с учетом установки вентиляционных систем с естественной стимуляцией движения воздуха. Этим объясняется зависимость естественного воздухообмена от капризов природы. Дефлектор ЦАГИ – простой вентиляционный фасонный прибор с открытой проточной частью, разработка Центрального аэрогидродинамического института. Использует в работе естественные факторы погодных изменений, но случается его работа в системе и с механическим побуждением. Работает, как на вентиляцию, так и на отопление (используется в дымоходах). Варианты монтажа – скрытый (в канале), наружный.

Объективная оценка

Как и любой технический прибор, конструкция ЦАГИ имеет свои плюсы и минусы.

• Эффективная защита от проникновения внутри вентиляционного канала пыли, осадков, мелких птиц, насекомых, грызунов.
• Предохранение оголовка выходного патрубка от разрушения.
• Экран в форме цилиндра предотвращает возникновение обратной тяги в воздушном отводе даже самого большого сечения.
• Варианты материала изготовления позволяют заменять более дорогой из них дешевым. Так, демократичный в цене пластик можно установить вместо нержавеющего металла на вентиляционных потоках с выходящим холодным воздухом.

Трудности в работе наблюдаются при сильных морозах, когда на внутренних стенках внешнего цилиндра образуется наледь. Ее слой может полностью закрыть проходное сечение. Дефлектор ЦАГИ восприимчив к направлению ветра: создает сопротивление тяге при полном штиле или незначительном дуновении ветра.

Устройство

Проектная схема конструкции

Конструкция простого приспособления повторяет форму вентиляционной шахты. Основные элементы:

• Нижний патрубок, устанавливаемый на оголовок вентиляционного отвода (трубы).
• Диффузор – часть трубы, где поток воздуха меняет свои параметры вследствие ее конусоподобного сужения. От патрубка к верхней части происходит расширение. Узким концом усеченная фигура прикрепляется к патрубку.
• Обечайки или внешняя оболочка устройства.
• Кольцо, кронштейны в качестве элементов крепления. С их помощью визуально просматриваемое кольцо фиксируется с внешней стороны на диффузор.
• Верхний защитный колпак (зонт) в классическом варианте конической формы – защита от проникновения загрязнителей извне.
• Ножки для фиксации зонта.

Внимание! Внешний диаметр воздушного отвода, на который устанавливается дефлектор ЦАГИ, должен находиться в размерном диапазоне 100-1250 мм.

Расчетные параметры и чертежи

Несложный в конструктивном исполнении элемент вентсистемы доступен в торговой сети. Любой дефлектор должен соответствовать ТУ 36233780. В целях экономии средств можно сделать дефлектор ЦАГИ своими руками из нержавейки или оцинкованной стали. При этом нужно помнить: для вытяжки агрессивной воздушной среды оцинкованная конструкция не используется.

Дефлекторы Цаги различных габаритов

Необходима предварительная подготовка. В частности, ознакомление со специальной литературой, где даны расчетные зависимости аэродинамических параметров, сведенные в таблицы. В предварительный этап входит и уточнение размеров. Они соответствуют нормам СНиП 41012003. Дефлекторы выполняются в климатическом исполнении «0». Выбираются в зависимости от сечения и формы канала вентиляции.

Если дефлектор круглый, то расчет и чертежи учитывают:

• Внутренний размер диаметра оголовка шахты, идентичный наименьшему сечению (узкому отрезку) диффузора.
• Диаметр широкого участка канала с изменяющимся по характеристикам потоком.
• Высоту кольца и его диаметр.
• Ширину зонта.
• Для изготовления дефлектора ЦАГИ определяются с его формой. Должна быть идентичной форме выходного вентиляционного патрубка.
• Выбирается материал: более дешевая – оцинковка, нержавейка подороже.

Для упрощения расчетов по исходным данным из таблиц по внутреннему диаметру выбирается высота дефлектора и ширина диффузионного участка. При расчете остальных параметров учитываются замечания:

• высота всего изделия находится в интервале 1,6-1,7 внутреннего диаметра изделия;
• диффузор по ширине выбирается в промежутке 1,2-1,3 тоже же диаметра;
• колпак защитный в размерах должен перекрывать отверстие и быть по величине больше в 1,7 раз диаметра.

Стандартная нумерация дефлекторов для вентиляции – 3-10. В цифрах закодирован диаметр вентиляционной шахты (дм). Стандартные формы, размеры при самостоятельном изготовлении изделия полностью изменять не следует, чтобы не нарушить его технические характеристики.

Алгоритм работ

• Принять меры к безопасному проведению работ: надеть рукавицы, защитные очки.
• Подготовить оснастку: линейку, дрель, ножницы или болгарку, маркер.
• Приобрести материал: лист металла толщиной 0,3-0,5 мм.
• Нанести размеры на картон. При этом не спутать: внутреннее сечение цилиндра должно быть таким же, как внешний диаметр вентиляционной трубы.
• При вычерчивании диффузора добавляются с краю лишние 0,2 см на места соединений.
• Все элементы компактно укладываются на металлическую полосу и вырезаются ножовкой или ножницами.
• Конус формируется из вырезанного круга. От границы (по радиусу – от кромки до центра) ножницами выполняется надрез. Наложение одного края на другой проводится до сформирования конуса.
• Края свернутого корпуса диффузора соединяются по кромке с запасом в 10 мм.
• В местах соединений просверливаются отверстия. Крепление деталей между собой выполняют болтовым или клепочным соединением.
• Изготовленные собственными руками кронштейны – это полоски из оцинкованной стали шириной 1,5-2,0 см.
• Собранную конструкцию установить на верхнем участке трубы: нижний цилиндр фиксируется болтами, диффузор крепится кронштейном.
• На фиксаторах компонуется колпак.
• Все элементы конструкции прочно закрепляются болтовыми соединениями или заклепками строго по чертежу.
• Регулировка тяги в канале при сильном ветре производится специальной задвижкой, установленной в нем.

Внимание! Дефлектор ставится над кровлей в зоне свободного продува ветрами. Запрещено размещение в зоне аэродинамической тени, создаваемой, к примеру, рядом стоящим зданием.

При соблюдении правил изготовления и монтажа, а также владения навыками работ обустройство дефлектора ЦАГИ на крыше не потребует много усилий и затрат времени.

Навигация по записям

Дефлекторы для вентиляции

Создание комфортных условий среды в помещении и поддержание постоянного микроклимата – основная задача вентиляционной системы. При полноценном функционировании системы вентиляции обеспечиваться требуемый воздухообмен. Для того чтобы воздух не застаивался, а постоянно перемещался, создавалась необходимая тяга, на конце вентиляционной трубы устанавливается дефлектор.

Принцип работы дефлектора

Вентиляционный дефлектор представляет собой специальную насадку для усиления тяги в системе путем использования естественного движения воздушных масс окружающей среды. Помимо этого он выполняет защитную функцию – предотвращает попадание мусора и атмосферных осадков в воздуховоды.

Дефлектор состоит из трёх основных частей:

1. диффузор в виде усеченного конуса, устанавливаемый на вентиляционный канал;

2. зонт – защитный колпак;

3. наружный корпус.

Принцип работы дефлектора основан на взаимосвязи между давлением и скоростью течения воздуха. Он улавливает ветряной поток воздуха, который попадает в диффузор. Диффузор в свою очередь его рассеивает и ускоряет скорость движения. При увеличении скорости воздушной массы создается область пониженного давления, которая «подсасывает» воздух из системы вентиляции.

Помимо систем вентиляции дефлекторы устанавливаются на дымоходах котельного или печного оборудования, предотвращая образование обратной тяги, которая приводит к задымлению помещения и неправильной работе печей.

Виды дефлекторов

При достаточно простом принципе работы и функционалу существуют несколько разновидностей дефлекторов. Вентиляционные дефлекторы классифицируются по ряду признаков.

По материалу изготовления:

1. алюминия;

2. оцинкованная сталь;

3. нержавеющая сталь;

4. пластик;

5. керамика.

Дефлекторы из алюминия, нержавейки или оцинковки имеют оптимальное соотношение цена-качество. В то время как керамические и пластиковые модели имеют эстетичный внешний вид.

По типу конструкции:

Существует несколько разновидностей статичных дефлекторов. Отличаются между собой они сложностью конструкции, видом корпуса, зонтов и соответственно эффективностью. Выбираются конкретная модель в зависимости от климатических особенностей региона и требуемого повышения тяги.

Эффективность работы системы повышается в 2-4 раза по сравнению со статическими моделями. Прекрасно проветривают помещения в жаркую погоду и понижают температуру внутри. Также эффективно удаляет влагу и препятствует образованию конденсата в вентиляции. Однако он совершенно не работает в безветренную погоду.

• статичная установка с эжектором – помимо корпуса, колпака и диффузора в вентиляционный канал устанавливается осевой вентилятор.

В нормальном состоянии он работает по принципу стандартного статичного дефлектора. Однако при отсутствии движения воздушных атмосферных масс тяга пропадает. Установленный датчик контролирует это и включает осевой вентилятор, который искусственно создаёт необходимый поток в вентиляционном канале.

• с поворотным корпусом – принципиально отличающаяся конструкция: горизонтальная труба в виде эжектора устанавливается на шарнирном механизме и оснащается флюгером для поворота по направлению ветра.

Данная модель не получила широкого распространения в нашей стране, так как поворотный шарнирный механизм достаточно быстро выходит из строя под воздействием отрицательных температур и обильных осадков.

Система вентиляции в многоквартирном доме: решения для многоэтажных зданий

---

Что произойдет с многоквартирным домом без вентиляции? Жильцов будет мучить постоянное ощущение духоты, квартиру заполонят запахи из кухни и санузла, на стенах появится сырость и плесень. Исправная и эффективная вентсистема избавляет от подобных страданий. Но как устроена вентиляция на практике?

Содержание:

Устройство вентиляции в многоэтажных домах

В каждом многоквартирном доме (МКД) есть вентиляционная шахта. Ее можно сравнить с венозной системой человека — именно по шахте воздушные массы движутся из разных точек (комнат) в одну — на чердак или на улицу.

Шахты занимают много места, поэтому в малоэтажных домах вместо них часто устанавливают компактные воздуховоды.

Вентиляционная шахта в панельном доме состоит из бетонных блоков, которые накладываются друг на друга. Швы между ними заделываются цементным раствором. В новостройках воздушные магистрали делают из металлических или пластиковых коробов. На крыше шахта заканчивается специальным зонтом — он защищает трубы от попадания осадков, листьев и мусора.

Виды воздуховодов:

• Встроенные. Бывают прямоугольного или квадратного сечения. Закладываются при строительстве в несущих стенах высотного здания. Их делают из кирпича или бетонных блоков.
• Накладные/подвесные. Устанавливаются уже после окончания стройки и отделки помещений. Чаще всего производятся из листовой оцинкованной стали. Главный недостаток — подверженность коррозии, поэтому важно защитить их от повышенной влажности. Такие воздуховоды нужно шумоизолировать — иначе движение воздуха внутри металлической шахты может сопровождаться гулом.
• Наружные. Монтируются на внешней стороне здания. Их изготавливают из всех вышеупомянутых материалов.

В каждом многоэтажном жилом здании вентиляционные системы разные. Создание вентиляции проходит через следующие этапы:

1. Специалисты производят расчет вентиляции в жилом доме исходя из площади квартир и отдельных комнат.
2. Составляется схема вентиляции. В ней указывают способ распределения воздушных потоков, площадь сечения каналов, уровень шума оборудования, тип вентиляции и другие ее особенности.
3. По схеме разрабатывается чертеж с детальным описанием, который согласуют технические службы. После согласования подготавливают необходимую документацию.
4. Начинается монтаж вентшахт во внутренних стенах здания. После окончания работ систему проверяют на соответствие всем требованиям.

Требования к вентиляции жилого дома:

• герметичность;
• высокая производительность;
• пожаробезопасность;
• соответствие санитарным нормам. Для России санитарно-гигиенические нормативы для вентиляции указаны в СНиП 41-01-2003.

Виды вентиляции в жилых домах

Наиболее распространена естественная вентиляция. Она работает так:

1. Свежий воздух поступает через приоткрытые форточки, окна или проветриватели.
2. Отработанный воздух вытесняется свежим и выводится из комнат в вентиляционную шахту.
3. Благодаря разнице температур и давлений воздух из вентшахты попадает на чердак или крышу, а оттуда — на улицу.

Вентиляция с естественным побуждением устанавливается в панельных и кирпичных домах, а также в некоторых новостройках. Для ее работы не нужно ничего, кроме самих шахт — поэтому для застройщиков она простая и дешевая. Но для жильцов плюсов в ней мало: в жару воздухообмен практически прекращается, а зимой все тепло быстро «вылетает» в вентиляцию.

Чтобы увеличить тягу в летний период, на верхушку вентканала устанавливают дефлектор. Этот прибор улавливает ветер и рассекает его на несколько воздушных потоков с разными скоростями. За счет этого перепад давления в трубе увеличивается, и отработанный воздух быстрее выходит на улицу.

Естественная вентиляция многоквартирного дома подразумевает, что вытяжная система не работает без притока. Поэтому важно либо всегда оставлять окна открытыми, либо установить проветриватель — прибор, который позволяет проветривать помещение с закрытыми окнами. Самые простые проветриватели — бытовые клапаны на окнах: они встраиваются в стеклопакет, и свежий воздух поступает через специальное отверстие. Более эффективная система вентиляции в квартире многоэтажного дома — бризер: он не только подает воздух в комнату, но и очищает его от аллергенов, вредных газов и мелкой пыли. Прибор может подогревать воздух до комфортной температуры.

Если у приточки нет функции нагрева, то желательно устанавливать ее как можно ближе к потолку помещения. Так приточный воздух будет смешиваться с теплым воздухом комнаты.

Вытяжные вентиляционные отверстия обычно находятся в кухне и санузле: именно в этих помещениях накапливается больше всего нежелательных запахов. Не допускается объединение вытяжки на кухне и в туалете в один вентиляционный канал — иначе запахи будут переходить из одного помещения в другое. Чтобы улучшить воздухообмен, в ванной устанавливают вытяжные вентиляторы.

Вентиляция подвала многоквартирного дома, как правило, организована с помощью продухов в стенах. Их проделывают чуть выше поверхности земли. Чем больше площадь подвала, тем больше продухов.

1. точка забора свежего воздуха;
2. блок, в котором могут быть нагреватель, рекуператор, фильтры, вентиляторы;
3. воздуховоды;
4. диффузор, через который подается свежий воздух;
5. вентиляционная решетка для забора отработанного воздуха;
6. труба, через которую выходит отработанный воздух.

Принудительная вентиляция не зависит от погодных условий. В ней воздух нагнетается и выводится с помощью электрических вентиляторов. Чем мощнее вентиляторы, тем больше воздуха они успевают обработать. Такая система стоит дороже и устанавливается, как правило, в элитных домах.

Часто в вентиляцию с механической подачей воздуха встраивают фильтры, шумопоглотители, нагреватели и прочие устройства. Такая установка занимает много места, поэтому ее размещают на чердаке или на техническом этаже. Доступ к оборудованию должен иметь только квалифицированный обслуживающий персонал.

Существует и комбинированная вентиляция, в которой с помощью вентилятора осуществляется только вытяжка или приток.

В проект вентиляции иногда добавляют функцию очистки воздуха. Например, компания «Тион» производит очиститель-обеззараживатель Tion Eco, который встраивается в общедомовую вентиляцию: он очищает загрязненный воздух от пыли, плесени, бактерий, выхлопных газов и аллергенов. На входе в вентиляцию и выходе можно поставить станции CityAir: они отслеживают качество воздуха до и после очистки.

Иногда вентиляцию оснащают рекуператором — он забирает тепло у вытяжного воздуха и отдает его приточному. Это позволяет сэкономить на отоплении квартир.

Схемы вентиляции в квартирах многоэтажного дома

Как правило, в строительстве жилья используется четыре схемы устройства вентиляционной шахты многоэтажного дома.

1. Устройство вытяжки в жилых домах индивидуально, т.е. из кухни, туалета и ванной на каждом этаже ведет на крышу отдельная шахта. В квартиру не проникают запахи от соседей, тяга работает стабильнее. Но это далеко не всегда удобно для застройщиков: во-первых, слишком затратно, во-вторых, дополнительные трубы занимают много места.

2. Вытяжные каналы из всех квартир подсоединены к горизонтальному коробу — сборному каналу на чердаке. Оттуда воздух попадает на улицу. Если диаметр канала недостаточный, то отработанный воздух возвращается в квартиры верхних этажей. Чтобы избавиться от обратной тяги, либо искусственно расширяют короб, либо заводят каналы верхних этажей сразу в шахту поверх короба.

3. Этот вариант похож на предыдущий, только отработанный воздух попадает не в сборный канал, а сразу на чердак. Вентканалы в МКД должны быть теплоизолированы — иначе на чердаке появятся конденсат и плесень, начнут разрушаться строительные материалы.

4. Вентиляция с каналами-спутниками похожа на дерево: вытяжные каналы-ветки в каждой квартире соединяются со стволом — общей вертикальной шахтой. Такая система экономит пространство и деньги, но у нее есть проблема: если тяга нарушена, запахи из одной квартиры могут попадать в другую.

У каждой конструкции вентиляции в многоквартирном доме есть один общий недостаток: расстояние от верхнего этажа до конца вытяжной трубы небольшое, следовательно, тяга слабая. Чтобы ее усилить, из квартир на последнем этаже наращивают индивидуальные вентканалы, которые выводятся на высоту не меньше метра.

Кто должен чистить вентиляцию в многоквартирном доме

Проверка вентиляции в многоквартирном доме делается так: приложите к вытяжной решетке лист бумаги или бумажную салфетку. Если лист или салфетка не держится на решетке, значит, с вентиляцией проблемы.

Возможные причины отсутствия тяги:

• Шахта попросту не действует. Если дом старый, а шахта сделана из бетонных блоков, то на их стыках могут возникнуть трещины.
• В шахте засор. В воздуховоды попадают пыль, мелкий мусор, насекомые. На кухонной вытяжке могут образоваться жировые отложения.
• Нет притока. Если в квартиру не поступает свежий воздух, нечему вытеснять отработанный. При этом производительность притока и вытяжки должна быть примерно равна: воздуха, проходящего через маленькую оконную щелку, не хватит для полноценной вентиляции.

Самостоятельно можно только прочистить решетку на своем вытяжном отверстии; очисткой вентиляционных шахт занимаются специалисты. Если вентиляция не работает, проводится диагностика: в шахту спускается видеокамера, которая обнаруживает причину засора. Затем пневматической щеточной машиной убирается вся грязь.

Вентиляция должна пройти не только очистку, но и дезинфекцию. Распылитель с гибкой трубой проводится к середине шахты и очищает ее стенки антибактериальным раствором. Для более качественной обработки можно обратиться в санитарно-эпидемиологическую службу: специалисты проведут анализ бактериальной среды в вентиляции и подберут индивидуальное дезинфицирующее средство.

Осмотр вентиляционной системы должен проводиться регулярно. Кто отвечает за вентиляцию в многоквартирном доме? Как правило, управляющая организация или ТСЖ заключает договор с отдельной компанией. Все затраты на осмотр, очистку и ремонт вентиляции включаются в стоимость коммунальных услуг.

вентиляционный на трубу дымохода и как сделать своими руками по чертежам, что это такое

Правильно оборудованный механизм вентиляции в доме способствует свежести и чистоте воздуха внутри жилого помещения. Главным условием ее функциональности считается возможность эффективной тяги, однако, всевозможный мусор и пыль могут серьезно нарушить функциональность всей системы. Чтобы не допустить подобных поломок, профессионалы советуют использовать вентиляционный дефлектор.

Что это такое?

Механизм воздухообмена в любом помещении обусловлен системой элементов, которые обеспечивают многофункциональность ее работы: приток и отток, подогрев, озонирование и многое другое. Немаловажную роль в этом играет бесперебойная работа вытяжной вентиляции, которая поддерживается за счет усиления тяги. Приспособление, которое создает необходимую тягу, используется повсеместно. В самом упрощенном виде оно представляет собой колпак, которым оканчивается дымоход.

Причем это не просто зонт для защиты от птиц, бабочек и листьев, а устройство аэродинамического типа, которое выполняет следующие функции:

• создает защиту для вентиляционных ходов;
• способствует бесперебойной тяге всей вентиляционной системы;
• активизирует работу вентмеханизмов.

Вентиляционный дефлектор – это весьма полезное устройство. Единственное, что нужно принимать во внимание при его использовании – это особенности газового отопительного прибора, который установлен в доме или бане, а также кровельный материал, используемым для покрытия крыши.

Принцип работы

Вентиляционный дефлектор может отклоняться от любого, даже самого минимального дуновения ветра. Однако он не просто отклоняется, а еще и фиксируется так, чтобы создать оптимальные условия для эффективного вывода продуктов горения через оборудованный дымоход. Важно, чтобы этому процессу не препятствовал ветер. Механизм действия дефлектора состоит в том, что он крепится к трубе, которая отводит дым и гарь и при этом создает препятствие свободному перемещению воздушных потоков. Согласно законам физики, чем более интенсивно перемещается объем воздуха в потоке с изменяющимся сечением, тем сильнее перепад давления, что приводит к понижению давления. Мощность потока ветра, действующего на дымоход, формирует рядом с оголовком некоторое разрежение.

Поток воздушных масс, сталкиваясь с препятствием, обтекает его, а сам воздух при этом проникает внутрь вентиляционной системы через специально оборудованные отверстия сверху и снизу, при этом разрежение воздуха возрастает и ориентирует направление воздушного столба вверх. Вентиляционный дефлектор функционирует с оптимальной эффективностью по вентмагистрали с горизонтальными изгибами и пролетами. Это является условием, при котором тяга вытяжки горячего воздуха возрастает самое меньшее на 10–20%. Конечно, ветер, как и остальные природные явления, всякий раз ведет себя неодинаково. Его влияние различается: он может обдувать дымоход сверху вниз, в этом случае помогут расположенные снизу дефлектора небольшие отверстия, именно они будут втягивать к себе газы. Порывы ветра могут направляться снизу вверх, тогда воздух будет проходить через кольцевые отверстия в верхней части устройства. Воздушные массы могут перемещаться в горизонтальной плоскости, в этом случае работают как верхние, так и нижние отверстия.

Следует отметить, что самым опасным вариантом считается второй, поскольку в этой ситуации зонтик устройства отражает воздушные потоки в направлении, прямо противоположном перемещению дыма вместе с продуктами горения.

Чтобы нивелировать этот недочет, многие мастера монтируют еще один дополнительный конус того же размера, что и базовый, и соединяют оба элемента. Таким образом, зонтик дефлектора оборудуется двумя разнонаправленными конусами. Это позволяет прибору работать с максимальной эффективностью в любых погодных условиях. Если дымоход не оборудован этим устройством, на вентиляционной трубе постепенно будет оседать жир и копоть, к которым со временем начнут прилипать пыль и мусор. Все это с течением времени вызывает уменьшение сечения внутреннего вентотвода и дальнейшей поломки всей системы в целом.

Преимущества и недостатки

К достоинствам механизма следует отнести следующие:

• эффективную защиту от грязи и всевозможных осадков;
• увеличение силы тяги.

Этот прибор имеет простую структуру, поэтому может быть легко изготовлен и установлен своим руками из доступных недорогих средств. В то же время до сих пор существует немало противников дефлектора, многие потребители задаются простым вопросом – или он нужен.

Вентдефлектор может замерзнуть, покрыться нагаром и копотью, в него может забиться мусор, листья и пыль. В любом из этих случаев обитатели дома имеют большой риск угореть. Коэффициент полезного действия печки или котла от использования дефлектора увеличивается незначительно, но при этом устройство требует регулярной чистки и осмотра его состояния. Если речь идет о печках и котлах на пропане, то профилактические осмотры требуется проводить каждые три месяца, если говорить о нагревательных элементах, работающих от жидкого горючего или газа – каждые полгода.

Совет в этой ситуации можно дать такой – когда в доме оборудована старая печка на дровах или углях, в которой слабая тяга и ветер постоянно задувает в трубы, то оптимальным вариантом станет несложный дефлектор или простой дымник, выполненный в виде зонтика или простого шатра.

А вот во всех остальных ситуациях следует хорошо продумать, какой именно тип дефлектора будет оптимальным для конкретного котла, печи и трубы. Разобраться с этим вопросом помогут специалисты исходя из своего опыта и знания нормативов. Они смогут подобрать именно тот вариант дефлектора, который обеспечит бесперебойную работу, эффективную тягу и полную безопасность для обитателей дома.

Устройство

В переводе дефлектор означает «отклонять» и это определение наглядно отражает все его функциональные особенности.

В зависимости от модификации дефлектор может состоять из разных элементов, однако, все модели имеют такие одинаковые структурные части, как:

• два металлических стакана;
• кронштейны для прочной фиксации;
• приточно-отводящий патрубок, прикрепленный к трубе с использованием пластикового или металлического хомута;
• решетка для защиты дымохода от мусора и листьев.

Верхний стакан имеет форму, которая немного расширяется к нижней части, а вот внутренний стакан является абсолютно ровным. Эти цилиндры одеваются друг на друга, оба имеют специальные отверстия кольцевого типа. На самом верху всей конструкции фиксируется крыша-диффузор на прочных стойках. Он имеет самые разные названия – колпак, зонтик, некоторые мастера именуют его «навершие». Форма крыши-диффузора может быть любой, наиболее распространена полукруглая модель, а также плоская с крышкой и щипцовая двускатная. Необходимо чтобы диаметр крышки был больше, чем диаметр выходного трубного отверстия. В противном случае возможно попадание снега и дождя внутрь вентсистемы.

Назначение

Одним из широко распространенных вариантов практического применения дефлектора считается монтаж на дымоход. Дело в том, что при вычислении размеров трубы основным критерием является обеспечение тяги, сила которой оптимальна для эффективного выхода опасных продуктов горения. Использование дефлектора создает условия для увеличения КПД всей отопительной системы в доме на 20%, а это во многом обуславливает хорошее прогорание топлива, существенное увеличение отдачи тепла и избавление от проблем, которые вызваны затуханием пламени.

Помимо этого, дефлектор на дымоходе препятствует проникновению внутрь механизма воздухода всевозможного мусора и осадков, кроме того, хорошо влияет на функциональность системы и существенно повышает срок ее службы.

Еще один популярный вариант использования дефлекторов – это крепление на кондиционер. В строгом понимании подобная конструкция довольно незначительно напоминает классические дефлекторы. Это скорее экраны-отражатели, которые используются для перемещения воздушных масс, создаваемых в результате работы кондиционеров. Благодаря такому дефлектору мощный поток воздуха движется не на человека, а в пол или по потолку, а затем медленно теряет свою выраженность и вскоре рассеивается.

Интересный вариант дефлекторов – это ротационный (роторный). Подобные модификации позволяют значительно увеличить эффективность естественного вентилирования в 4 и более раз.

Примечательно, что при этом не требуется сети электрического тока и других источников питания устройства. С технической точки зрения, ротационный дефлектор представляет собой небольшую подвижную головку с движущимися лопастями, которая фиксируется на прочном основании специальными подшипниками, характеризуется нулевым сопротивлением. Если в такие лопасти проникает воздушный поток, то они приводят головку в движение, таким образом воздух сильно разряжается и вырабатывается необходимая тяга.

Еще один известный вариант дефлектора – это флюгер. Чисто технически он является механизмом с вращающимся корпусом, двигающимся параллельно с изогнутыми линиями козырька, которые, в свою очередь, сходятся в узлах подшипника.

На самом верху такой конструкции размещается флюгер, благодаря которому все устройство в целом движется «по ветру». Механизм активности заключается в следующем: поток воздуха проходит через козырьки, затем набирает скорость и формирует участок пониженного давления. Как следствие, возрастает тяга, а теплообмен существенно улучшается. Подобные устройства очень эффективны для предупреждения возникновения обратной тяги, образования искр или ошибок работы котла вследствие затухания огня. При этом соорудить подобный флюгер совсем несложно – необходимо лишь зафиксировать установку на срезе вытяжной трубы специальным кольцом с узлом подшипника.

Виды

О значимости дефлектора в формировании необходимой обратной тяги и поддержании ее в стабильном состоянии вопреки любым природным явлениям задумались еще столетие назад. Тогда в «Центральном аэрогидродинамическом институте имени профессора Н. Е. Жуковского» (ЦАГИ) по поручению совсем «молодого» союзного правительства начались работы по усовершенствованию дымоходов. Этой проблемой занимались известные ученые Д. П. Григорович и А. Ф. Вольперт. Они создали несколько эффективных моделей дефлекторов самого различного назначения, самым известным из которых стал прибор, названный в честь своих создателей – дефлектор Вольперта-Григоровича. Именно он и был взять за основу для создания более современных технологичных моделей.

Несмотря на широкий ассортимент самых разнообразных торговых марок дефлекторов, все они укладываются в несколько типовых вариантов по принципу аэродинамики.

По степени взаимодействия с механизмом тяги существует несколько моделей.

• Активные. Эта разновидность отличается встроенным дымососом в своей структуре, при этом он должен беспрерывно работать на протяжении всего времени, в течение которого в топке горит огонь. Они зависят от источника энергии и не используются для отопительных систем с малой мощностью.
• Активно-пассивные имеют маломощный дымосос, которой необходим лишь при неблагоприятных погодных факторах (буря или безветрие), а также при чрезмерно интенсивной топке.
• Пассивно-активные. В таких модификациях дефлектор самостоятельно формирует собственную тягу методом, не зависящим от источника энергии.
• Пассивно-технологические варианты, при которых полностью отсутствует какая-либо собственная тяга.

В зависимости от аэродинамического механизма дымохода различают следующие:

• неполное устройство – предполагает, что в пространстве, в котором установлен дефлектор, присутствует особая область сильного заветривания, так называемый карман, где скапливается воздух, различные газы и дымовые смеси;
• полный открытый – в таких конструкциях карман отсутствует, однако, ветер может беспрепятственно проникать в функциональное пространство устройства;
• закрытый – здесь нет ни ветрового кармана, ни возможности для проникновения воздушных масс внутрь дефлектора;
• дефлектор-флюгер;
• вихревой дефлектор.

С точки зрения технологичности, наиболее сложным считается закрытый дефлектор. Однако он имеет и немаловажное преимущество: в результате нагрева обечайки такие устройства практически сразу дают собственную полностью энергонезависимую тягу.

Этот вид пассивного дефлектора является единственным, который может увеличить естественную тягу даже в абсолютно безветренную погоду. Отдельно стоит остановиться на вихревых вариантах. Они легко выделяются из общего модельного ряда своей «рваной» конструкцией с выступающей острой кромкой. Следует заметить, что область вихревой аэродинамики имеет много «белых пятен», поэтому нарисовать точную модель поведения такого типа устройств при вариативных внешних явлениях довольно сложно, поэтому такие модели не пользуются спросом и многие производители закрыли их выпуск.

Правила подбора

Подобрать оптимальный дефлектор можно исходя из целей и задач, которые на него возлагаются. А также стоит учитывать условия, в которых он будет функционировать.

Простой дымник представляет собой колпак на дровяную печную трубу, изготавливается в виде обычного зонтика, и имеет такие достоинства:

• держит необходимую тягу как в условиях штиля, так и на движении воздушных масс мощностью до 10 баллов;
• не формирует чрезмерного давления на трубу, благодаря чему даже в условиях сильного шторма дымоход остается на своем месте, скорее может сорваться и улететь сам зонтик;
• имеет простую и понятную конструкцию;
• практически не закоксовывается и не засоряется, довольно просто очищается;
• по причине несовершенства аэродинамической структуры нечувствителен к форме зонта; если здание расположено в заветрии, то дымник можно выполнить в форме шатра, это существенно упрощает его использование и открывает большие возможности для реализации дизайнерских задумок.

В то же время существуют и серьезные недостатки, такие как:

• при слабом ветре снижает тягу, причем она тем слабее, чем сильнее работает отопительный элемент. Это довольно опасно, поскольку в холодную зимнюю погоду при отсутствии ветра печь может «захлебнуться» и пыхнуть угаром в жилые помещения;
• на сильном ветру, напротив, создает слишком сильную тягу. Это существенно снижает эффективность работы комнатных печей и каминов;
• при порывистом ветре может вызывать задувание в трубу и создание эффекта обратной тяги.

В общем, дымник – это несовершенный дефлектор, который оптимален для использования в регионах с ровным климатом, где практически не бывает ураганов и бурь.

Аэродинамическая открытая модель при любом ветре поддерживает тягу в достаточных пределах для эффективной работы печей и котлов на жидком топливе и газе. Такие дефлекторы могут обмерзать, они легко замусориваются и довольно быстро покрываются сажей и копотью, однако, их легко чистить.

К минусам можно отнести следующие:

• сложное тело вращения;
• в результате нагрузки, создаваемой воздушными массами, сам зонтик может легко слететь с дымохода, а при этом непосредственно механизм действия устройства может свернуть саму трубу;
• при сильных порывах ветра от 8 баллов существенно увеличивается боковое давление на конструкцию и далее увеличивается в соответствии со степенным законом;
• открытые конструкции довольно плохо сбивают сильную динамическую нагрузку, возникающую вследствие порывов ветра, именно поэтому ни в коем случае нельзя ставить такую модель на трубы, выполненные из кирпича;
• модификация не может использоваться для пиролизных теплообразующих механизмов, в противном случае при возникновении ветра все пиролизные газы будут высосаны и печь или котел попросту потухнет;
• не подходит для создания дизайнерских элементов, так как непригоден для украшения, всевозможные нашлепки и фигурки лишь ухудшают общий аэродинамический статус конструкции в целом.

Кстати, интересное исследование было проведено в США. Там одно время изучали вопросы, связанные с открытыми дефлекторами, и устанавливали их на паровозах, чтобы проверить степень возрастания КПД на низком ходу. При этом результат был самый удручающий – на среднем ходу из трубы начинали вырываться огонь и ни один поезд так и не смог развить свою максимальную скорость. В общем, открытый вариант дефлектора стоит рекомендовать для любых типов отопительных приборов, за исключением пиролизных. При этом он должен в обязательном порядке проверяться и очищаться как минимум один раз в квартал. Он оптимален для дымохода с малой силой тяги, максимально эффективен для банных дровяных печей, не было зарегистрировано ни одного случая угорания людей из-за вентиляционного дефлектора в банях.

Закрытый или как его называют «совершенный» тип имеет такие преимущества, как:

• обуславливает стабильную тягу, которой хватает для печей и котлов любого типа;
• не склонен к обмерзанию и засорению изнутри;
• образовавшиеся на внешней стороне пыль и наледь существенно не изменяют работу устройства.

Есть и минусы, правда, пользователи уверяют, что они не столь значительны, а именно:

• при воздействии сильного ветра дает максимальное давление на трубу, а далее растет линейно, поэтому дымоход под дефлектором стоит дополнительно укрепить при помощи оттяжек;
• имеет довольно сложные конструктивно-технологические параметры;
• не может использоваться в качестве дизайнерского элемента, так как любые дополнительные элементы существенно снижают общий уровень аэродинамики.

Модели могут различаться по внешнему виду, назначению и материалу исполнения. Чаще всего для производства дефлекторов используют пластик, нержавейку или алюминий. В редких случаях сырьем для производства может стать медь. Многие пользователи предпочитают сендвичную модель.

Не стоит путать вентиляционный дефлектор, канализационную модель и дефлектор капота со многими другими модификациями, которые не имеют никакого отношения к поддержанию работы отопительной системы в домах.

Как сделать самому?

Представленные в магазинах дефлекторы изготавливаются в соответствии с ГОСТ 15150-69, однако, многие домовладельцы предпочитают изготовить прибор самостоятельно. Многие собственники частных домов предпочитают особо не утруждаться и просто оборудуют верхушку дымохода зонтом на специальном держателе. По сути, этот крышный прибор напоминает дефлектор Григоровича, но только без диффузора.

Зонт не увеличивает тягу, поэтому ее применение имеет смысл на дачах, которые не используются в качестве места круглогодичного проживания. Хозяева топят печь лишь несколько раз осенью и весной, поэтому дешевый вариант с зонтом их вполне устраивает.

Если же речь идет о доме или коттедже, то искусственное создание тяги необходимо, в противном случае не менее 20% топлива будет растрачиваться вхолостую. В этой ситуации нужно как минимум добавить в установку кольцо, которое разбивает ветер – это позволяет соорудить некоторое подобие дефлектора. Можно самостоятельно сделать эффективный дефлектор, поскольку его сборка не потребует много времени и трудозатрат. На все работы уйдет не более 2–3 часов.

Изготовление конструкции, увеличивающей тягу, своими силами включает такие основные этапы, как:

• нарисовать схему-чертеж;
• сформировать заготовки;
• непосредственно собрать дефлектор;
• зафиксировать его на трубе.

Чертеж правильнее всего составлять на листе бумаге. Для его максимальной точности следует предварительно вымерить размеры патрубка и колпака, ну и, конечно, длину непосредственно дефлектора. Чтобы не допустить ошибок, можно опираться на общеизвестные формулы, которые отталкиваются от внутреннего размера дымохода (d). Они рассчитаны специалистами и повсеместно применяются при оборудовании дефлектора.

Расчет является следующим:

• высота дефлектора = 1,6–1,7 х d;
• ширина = 1,2–1,3 х d;
• ширина колпака = 1,7–1,9 х d.

Чтобы изготовление устройства шло быстрее, после составления чертежа можно составить некий прототип установки из бумаги, это позволит увидеть все возможные ошибки и недочеты проекта.

Затем следует приступать непосредственно к созданию металлической конструкции. Для работы используют оцинкованную сталь толщиной менее 1 мм. Бытует мнение, что самые качественные дефлекторы производится из меди, это в какой-то степени верно и оправдано, если в сарае случайно завалялся ненужных пластин меди. Если же его нет (а чаще всего именно так и бывает), то не стоит приобретать такой дорогостоящий материал, ведь нержавейка отлично справляется с возложенными на нее задачами, да и длительность ее службы никак нельзя назвать маленькой.

Заготовки вырезают из нержавеющей стали специальными ножницами, а затем приступают непосредственно к сборке установки. Для работы потребуется дрель, а также заклепочник либо сварочный аппарат. Стоит принять во внимание, что при проведении сварочных работ следует соблюдать правила техники безопасности и быть максимально внимательным, чтобы невзначай не прожечь небольшой участок конструкции. В том случае, если используются заклепки, можно формировать припуск для дальнейшего соединения деталей на специальном прокаточном станке. Если же ничего такого в домашней мастерский не обнаружено, то сгодится и самый простой молоток. Соорудив припуски, необходимо ровно закрепить детали друг с другом, затем при помощи дрели просверлить узкие отверстия и установить крепкие заклепки. Колпак к базовому основанию фиксируется ножками, их также предварительно изготавливают из листа более плотной оцинкованной стали.

Когда самодельный дефлектор сооружен, необходимо приступить к главному этапу – его монтажу на дымовую трубу. Технология фиксации одинакова как для самостоятельно изготовленных приборов, так и для купленных на строительном рынке. Единственное, что нужно иметь в виду – для облегчения монтажа покупную конструкцию, реализованную в разобранном виде, следует собрать еще внизу и крепко зажать все крепления. Лишь после этого нужно смело отправлять на крышу. При фиксации конструкции к трубе следует осторожно просверлить крепежные отверстия, после чего останется лишь закрепить покрепче заклепки и убедиться в устойчивости конструкции – она не должна отклоняться в ту или другую сторону.

Если же она шатается, то имеет смысл использовать еще один хомут. Подобный вариант используется для труб дымоходов, которые не облицованы сверху кирпичом.

Если же требуется закрепить дефлектор не на асбестовой поверхности, а на кирпичной кладке, понадобятся особые переходники. По окончании монтажа следует проверить работу устройства. Для этого нужно включить отопление и убедиться в функциональности установки.

Стоит более подробно остановиться на основных ошибках, которые могут возникать в работе дефлектора.

Неприятности периодически случаются абсолютно со всеми приборами и вентиляционный дефлектор в этом смысле не исключение.

• Неправильная работа. Как правило, этот дефект возникает в тех ситуациях, когда изначально было подобрано устройство неправильного размера. Оно заваливается внутрь дымохода и перекрывает «дорогу» для выведения гари, дыма и копоти. Чтобы избежать возникновения подобных осложнений необходимо изначально исходить из норматива, что диаметр патрубка обязательно должен соответствовать диаметру самой внутренней трубы дымоходной установки. Если же монтируемый дефлектор имеет круглое или полукруглое сечение, а дымоход – квадратный, то стоит использовать специальные переходники.
• Покупка вращающейся модели в регионах с суровыми зимами. В условиях морозов и снегопадов она может обледенеть. Чтобы исправить недочет, необходимо лезть на крышу и удалять снег со льдом вручную, а это занятие никак не назовешь приятным во время морозной вьюги.

• Проблема связана с низкой или нулевой эффективностью прибора. Такое случается, когда место монтажа выбрано неудачно. Еще на этапе строительства эффективного дымохода необходимо учитывать особенности местности: не стоит устанавливать этот объект в зоне повышенной аэродинамической тени высоких деревьев и строений, дефлектор должен крепиться выше уровня конька крыши и прочих построек.
• Поломка дефлектора, а именно его вращающихся элементов. Это нередко случается, если прибор установлен своими руками из материалов низкого качества, тогда сталь начинает ржаветь и растрескиваться. Чтобы этого избежать, необходимо регулярно проверять состояние конструкции и смазывать подшипники. Если же поломка уже произошла, то имеет смысл изготовить новое устройство.
• Опасными последствиями чревата установка простого колпака. В непогоду он может покрыться льдом либо его может занести снегом. Если такое случится ночью, то все опасные продукты сгорания будут оставаться в доме и это может привести даже к гибели домочадцев. Именно поэтому лучше сразу установить технологичный дефлектор и не ставить опасные эксперименты со всевозможными зонтами и козырьками. Отдельно стоит установить искрогаситель, впрочем, это требование необязательно и отдается на усмотрение владельца дома.

О том, что представляет собой дефлектор, смотрите в видео ниже.

Дефлекторы

Дефлектор для вентиляции – это простое устройство, позволяющее повысить эффективность системы в пределах 20%. Мы хотим рассказать о принципе действия, особенностях и разновидностях этих устройств, а также остановиться на том, как смонтировать вентиляционный дефлектор своими руками.

Вытяжной дефлектор вентиляции повышает тягу и эффективность работы вытяжки.

Дефлекторы систем вентиляции

Устройство и принцип действия

На фото – одна из наиболее распространенных разновидностей дефлекторов.

В первую очередь необходимо разобраться, что такое дефлектор в вентиляции, так как область применения сильно сказывается на конструкции устройства. В приточно-вытяжных системах естественной вентиляции дефлектор устанавливают на оголовке вытяжного канала для повышения тяги за счет создания области пониженного давления.

Принцип действия устройства основан на законе Бернулли, одним из следствий которого является эффект разрежения воздуха в потоке с изменяющимся сечением. Чем выше скорость потока, тем заметнее перепад давлений.

Если мы рассмотрим устройство дефлектора вентиляции, то увидим несколько основных частей (вариант ЦАГИ):

1. Диффузор. Представляет собой отрезок трубы в форме усеченного конуса, который узкой стороной надевается на трубу. Повышает давление в трубе у оголовка, таким образом, повышает разницу давлений и активность эжекции вытяжного воздуха потоками ветра;
2. Зонт или колпак. Служит для защиты канала от попадания осадков, мусора и других посторонних предметов;
3. Внешний цилиндр или корпус. Рассекает поток ветра, создавая внутри область пониженного давления.

Чертеж вентиляционного дефлектора, где: 1 – оголовок трубы; 2 – диффузор; 3 – корпус; 4 – лапки (стойки) зонта; 5 – зонт (колпак).

В варианте конструкции Григоровича мы увидим несколько иную картину.

В состав устройства входят такие узлы:

1. Диффузор. Здесь мы видим тот же усеченный конус, однако надетый на трубу широкой стороной, причем сечение этой стороны превышает сечение оголовка. Эту деталь еще называют «стакан», в таком случае оголовок трубы будет «нижним стаканом»;
2. Зонт или колпак. Выполняет защитную функцию, как и в предыдущем примере;
3. Обратный конус. Устанавливается под колпаком вершиной вниз и служит для предотвращения накапливания воздуха под зонтом, а также для создания совместно с диффузором сужающегося потока ветра над оголовком.

Устройство конструкции Григоровича.

Важно! В варианте Григоровича мы видим, что эжекция происходит в двух направлениях: в направлении обратного конуса и в направлении широкой стороны диффузора. При этом скорость потока под обратным конусом возрастает за счет сужения канала, что приводит к повышению разности давлений.

Разновидности

Современный строительный рынок предлагает множество различных моделей и конструкций.

Подбор дефлектора для вентиляции следует осуществлять с учетом имеющихся в свободном доступе разновидностей и погодных условий вашей местности.

Рассмотрим наиболее распространённые модели:

• Конструкция Центрального Аэрогидродинамического Института (ЦАГИ) – является одной из наиболее популярных разновидностей. Конструкционные особенности мы рассмотрели выше;
• Модель Григоровича. Это, пожалуй, самая распространенная разновидность дефлектора в нашей стране и за ее пределами. Конструкция также рассмотрена в предыдущей главе;
• Тарельчатая открытая конструкция типа Astato. Также весьма распространена и популярна за счет простого устройства и эффективной работы;
• Ротационные модели. Представляют собой сложные устройства с вращающейся частью и специальной системой лопастей, поддерживающих это вращение. Отличительная черта – более высокая цена и эффективность;
• Н-образные модели. Отличаются наличием сразу двух дефлекторов на одном оголовке;
• Дефлекторы-флюгеры. Представляют собой поворотные насадки с килем, который поворачивает конструкцию в направлении ветра так, что его потоки попадают в систему отверстий и лопастей, вызывая эффект эжекции газа из воздуховода.

Н-образный вариант конструкции.

Важно! Как правило, вытяжная труба выводится на крышу. Это создает разность гравитационных значений давления воздуха, а также позволяет установить дефлектор на открытом для ветра пространстве.

Кроме принципиальной схемы аппарата, нам понадобятся размеры сечений каналов и цилиндров или их соотношения. Расчет дефлектора для вентиляции производят на основании этих соотношений или выполняют «с нуля» для конкретного устройства.

Таблица размеров изделий для разных диаметров оголовка воздуховода.

Если говорить о материалах, то в подавляющем большинстве случаев все модели изготовлены из двух видов сырья: металла или пластика. Чаще всего используют оцинкованную сталь, жесть, нержавеющую сталь и алюминий.

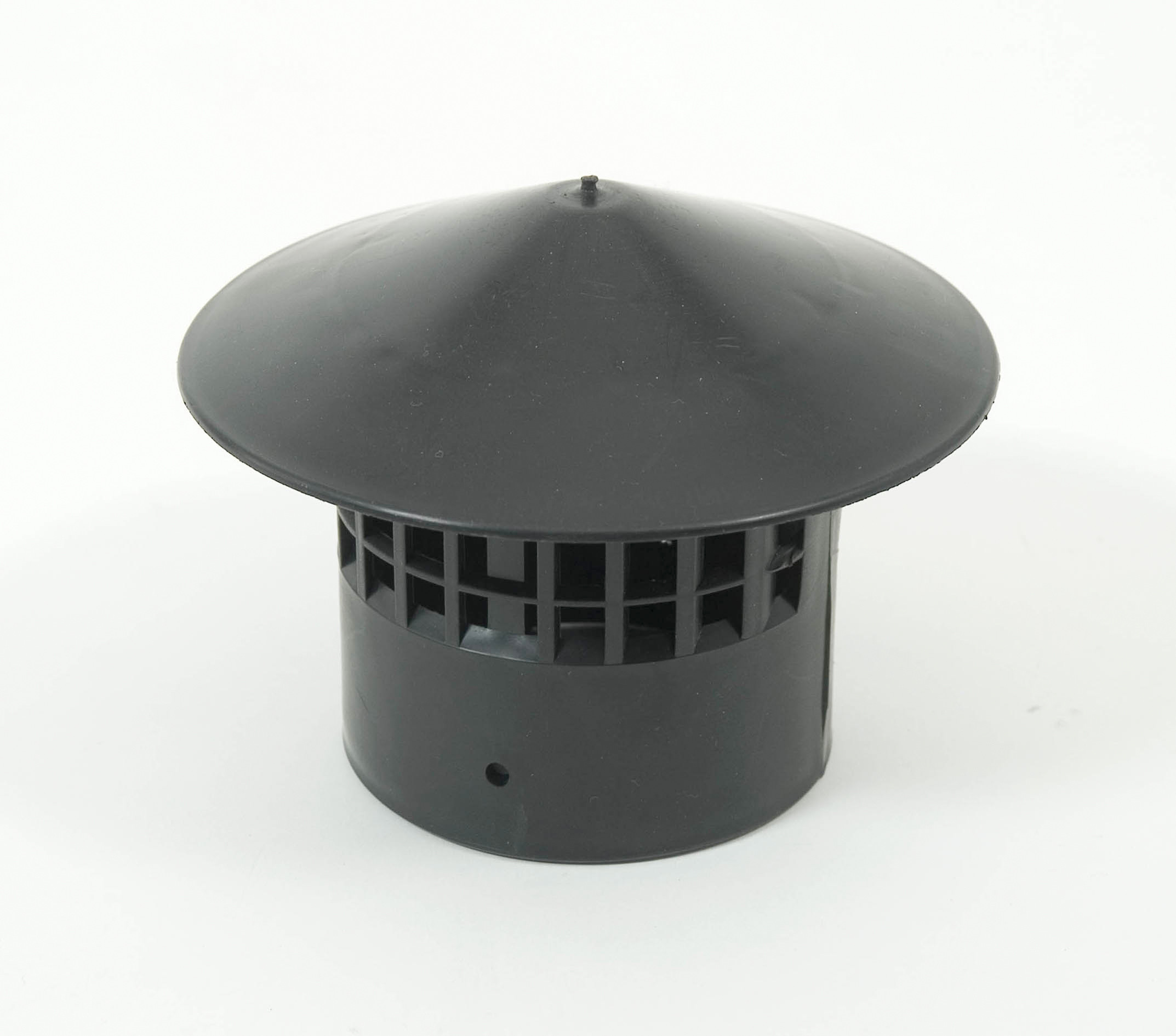

Пластиковое изделие можно подобрать по цвету кровли.

Пластиковый дефлектор вентиляционный отличается более низкой стоимостью, разнообразием расцветок, однако боится высоких температур и быстрее приходит в негодность.

Вывод

Применение дефлекторов позволяет повысить тягу вытяжной вентиляции и защитить ее от ветровой закупорки. Также появляется возможность повысить общую эффективность работы системы и защитить ее от обратной тяги.

Зачем в системе вентиляции нужен дефлектор?

Для создания не только комфортного, но и здорового микроклимата в помещениях разного назначения используют вентиляционные системы, в состав которых входит множество соответствующих конкретным условиям элементов. Чтобы внутри здания происходила естественная циркуляция воздуха, в системе должна быть тяга.

Для ее создания устанавливают вентиляционный дефлектор, усиливающий подсос из вентиляционного канала с помощью ветрового напора. Если говорить о системе вентиляции с естественным побуждением воздуха, то стоит отметить тот факт, что на ее работу будет влиять атмосферная ситуация. Воздухообмен здесь может ускоряться или затухать в зависимости от силы ветра.

Обеспечение тяги

Дефлектор обеспечивает понижение роли погоды на работоспособность вентиляции. Этот модуль, обычно имеющий форму колпака, ставят на вытяжной клапан, в его верхней точке. С его помощью обеспечивают защиту для шахты от проникновения мусора и птиц, а также заметно снижают попадание осадков внутрь вентиляции. Данное устройство поднимает КПД системы на 15-20%.

Зонтичная конструкция обеспечивает увеличение тяги в дымоходах, зонтик здесь к тому же обеспечивает гашение искр. Конструкция данного агрегата (www.vings-mpr.ru) довольно проста, в нее входят

• диффузор,
• зонт,
• корпус.

На вентиляционный канал насаживают нижнюю часть диффузора, который и замедляет поток воздуха. Для прикрепления зонта используют стойки, корпус изготавливают из кольца или обечайки. Корпус формирует внутри область пониженного давления. Сегодня выпускаются модели, оснащенные сеткой, задерживающей некрупный мусор. При этом специалисты по производству вентиляционного оборудования предупреждают, что это дополнение уменьшает тягу.

Как выбирать

Точно подобранный дефлектор нужно грамотно закрепить, тогда он будет обеспечивать

повышение интенсивности воздухообмена. При заказе такого изделия обычно уделяют внимание нескольким его параметрам:

• принципу работы,
• материалу, из которого он изготовлен,
• типу конструкции.

По принципу работы ветряные насадки делят на четыре группы: статичные, ротационные,

статичные с эжектирующим вентилятором, с поворотным корпусом. Для производства дефлекторов используют нержавейку, алюминий, медь, полимеры, керамику, оцинкованную сталь. Довольно часто выбор наших соотечественников падает на изделия из алюминия или стали.

Если определенную роль играет внешний вид установки, используют ее металлический вариант с полимерным покрытием. Самой простой конструкцией являются статичные модели. У ротационных агрегатов имеются вращающиеся лопасти. Результатом применения новых технологий стало использование эжектирующего вентилятора. Для нормализации тяги здесь предусмотрены датчики.

Поворотный корпус выглядит как вращающийся колпак. Здесь имеется две соединенные шарнирным механизмом трубы: горизонтальная и вертикальная. Заказать все необходимое для прокладки вентиляционной системы оборудование сегодня очень легко, достаточно лишь зайти на сайт соответствующей фирмы, ознакомиться с ее предложениями, изучить технические характеристики оборудования и заполнить специальную форму.

Получите максимальную отдачу от системы отопления, вентиляции и кондиционирования в вашем здании, направляя и перенаправляя вентиляционные отверстия — Sobieski Services

Благодаря жаркому влажному лету и снежной зиме в Пенсильвании и Мэриленде вы обязательно получите жалобы на отопление и охлаждение вашего здания. система не оптимизирована, чтобы всем было комфортно. Перенаправление вентиляционных отверстий — это один из способов точной настройки вашей системы для этого. Направляя кондиционированный воздух именно туда, где он больше всего необходим, вы сможете обеспечить комфортную температуру в любую погоду.

Направление воздуха в ваши комнаты

Скорее всего, вентиляционные отверстия в вашем здании закрыты стандартными вентиляционными крышками в виде металлических или пластиковых решеток, которые ввинчиваются поверх вентиляционных отверстий или воздухозаборников. Эти крышки предназначены для предотвращения попадания посторонних предметов в вентиляционное отверстие и попадания в систему воздуховодов, где они могут повредить компоненты вашей системы HVAC. Кроме того, крышки помогают рассеивать воздух, выходящий из воздуховодов, поэтому на вас не обрушится мощный поток воздуха.

Если единственный результат, который вы ожидаете от перенаправления вентиляционных отверстий, — это несколько более мягкий воздушный поток для предотвращения сквозняков, вы можете добиться этого с помощью другого типа вентиляционной крышки. Вентиляционные крышки из дерева имеют более толстые ламели, чем металлические или пластиковые модели, поэтому они более эффективно препятствуют потоку воздуха. Декоративные металлические накладки со сложными узорами, а не простые планки, также помогают перенаправить вентиляционные отверстия, чтобы обеспечить менее концентрированный воздушный поток.

Если ваша цель — более точно направлять воздушный поток, лучше использовать дефлекторы вентиляции.Эти пластиковые крышки закрывают вентиляционные отверстия, чтобы направлять воздушный поток в определенном направлении. Они доступны как для напольных, так и для настенных вентиляционных отверстий. Дефлекторы выполняют три основные функции:

• Направление воздушного потока в сторону от рабочих зон для предотвращения неприятных сквозняков.
• Направление воздушного потока в сторону от занавесок, растений и оборудования для предотвращения сильного ветра.
• Направление воздушного потока от стен и мебели к центру комнаты, чтобы обеспечить более равномерную температуру.

Также могут быть случаи, когда вентиляционное отверстие блокируется мебелью, оборудованием или другим предметом. В этих случаях может помочь удлинитель вентиляционного отверстия. Эти длинные плоские крышки устанавливаются поверх существующей вентиляционной крышки, чтобы выводить воздух из-под мебели, чтобы воздух мог выходить в комнату.

Перед тем, как купить дефлектор или удлинитель вентиляционного отверстия, измерьте вентиляционные отверстия, чтобы определить размер крышки, которая вам понадобится. Хотя многие дефлекторы и удлинители можно расширять, не все из них. Также убедитесь, что вы сможете установить их поверх существующих крышек вентиляционных отверстий.Большинство из них снабжено магнитами, предназначенными для прикрепления их к металлическим вентиляционным крышкам. Если у вас есть пластиковые или деревянные чехлы, выбирайте модели, которые можно на них закрепить.

Направление воздуха в систему воздуховодов

Чтобы направить поток воздуха из неиспользуемых помещений в помещения, требующие большего обогрева и охлаждения, у вас есть несколько вариантов. Один из них — использовать дефлекторы вентиляционных отверстий с кожухами, которые можно опускать над вентиляционным отверстием, чтобы блокировать воздушный поток. Другой — применить магнитные вентиляционные крышки. Эти плоские листы резины намагничены, чтобы удерживать их на месте над вентиляционными отверстиями.Не закрывайте более 10 процентов вентиляционных отверстий.

Закрытие слишком большого количества вентиляционных отверстий создает дисбаланс давления в системе воздуховодов, что может повредить компоненты вашей системы HVAC.

Если вы часто обнаруживаете, что вам нужно больше отопления или охлаждения в одной части здания, чем в другой, подумайте об установке системы зонирования. Система зонирования использует заслонки внутри воздуховодов, которые можно открывать или закрывать для направления потока воздуха из одной части или «зоны» здания в другую, не вызывая разрушительных дисбалансов давления.

Наша цель — обучить наших клиентов сантехнике, HVACR, противопожарной защите и системам сигнализации в механических, коммерческих и жилых помещениях. Для получения дополнительной информации о перенаправлении вентиляционных отверстий и просмотра проектов, над которыми мы работали, посетите наш веб-сайт!

Фото предоставлено: cohdra / morgueFile

Приобрести модный и декоративный пластиковый дефлектор вентиляционного отверстия

О продуктах и ​​поставщиках:

 Alibaba.com предлагает разнообразные стильные и надежные изделия с индивидуальным декором. Пластиковый дефлектор , который идеально подходит для любой модели автомобиля, которую вы хотите. Эти машины.  Пластиковые дефлекторы вентиляционных отверстий  отличаются высоким качеством и имеют модный дизайн и формы, соответствующие вашим требованиям. Файл.  Пластиковый дефлектор вентиляционного отверстия , предлагаемый на сайте, долговечен и не только придает вашему автомобилю улучшенный эстетический вид, но и помогает защитить его от повреждений, например, решетки для автомобилей. Ведущие поставщики и оптовики на сайте предлагают эту продукцию по доступным ценам и по выгодным ценам.
 Широкий выбор прочных и эстетически привлекательных. Пластиковый дефлектор  , доступный на объекте, изготовлен из жестких материалов, таких как АБС, металл, алюминий, стеклопластик и многих других, чтобы обеспечить лучшую долговечность в течение многих лет. Эти продукты сертифицированы и многофункциональны, чтобы служить нескольким целям, начиная от легких крышек и заканчивая защитой шасси и многим другим. Эти. Пластиковый дефлектор   отличается высокой экологичностью и обладает огнестойкостью, термостойкостью и защитой от ультрафиолета, что обеспечивает общую безопасность и внешний вид ваших транспортных средств.Эти. Пластиковый дефлектор   снабжен прочным клеем для лучшей герметизации и доступен даже для моделей автомобилей высокого класса.

 Alibaba.com предлагает несколько номеров.  Пластиковый дефлектор  различных форм, размеров, цветов, дизайнов, характеристик и качества материала для соответствия вашим конкретным требованиям. Эти. Пластиковый дефлектор   защищает от ржавчины, коррозии, пыли и т. Д. И не требует сверления или резки кузова автомобиля.Некоторые из.  Пластиковый дефлектор вентиляционного отверстия  - это легкая крышка, кожух кузова, колесные арки и многое другое в зависимости от ваших потребностей. Такие детали, как защита бампера, очень популярны и, как известно, защищают ваш автомобиль на долгое время от всех внешних воздействий.

 Просмотрите разнообразное. Пластиковый дефлектор   на Alibaba.com, чтобы получить эти продукты в рамках вашего предпочтительного бюджета и не тратить на них лишние деньги. Эти продукты доступны как OEM-заказы и могут быть упакованы на заказ в соответствии с вашими требованиями.Они имеют сертификаты ISO, CE, ROHS.


Что такое отводной вентиль?

Закрывание вентиляционных отверстий может показаться хорошим решением в некоторых случаях, например, когда мебель блокирует их, но переключатели вентиляционных отверстий предлагают лучшее и более энергоэффективное решение. Если вам слишком холодно зимой или слишком тепло летом, или если в ваших комнатах не очень комфортно, это может быть проблемой с воздушным потоком. Перенаправив вентиляционные отверстия, вы можете убедиться, что очищенный воздух поступает в нужные комнаты, а не в те комнаты, которые вы редко используете.

Установка отводного устройства для вентиляционного отверстия, также известного как дефлектор для вентиляционного отверстия, — простой способ максимизировать производительность системы отопления, вентиляции и кондиционирования воздуха в вашем доме. Продолжайте читать, чтобы узнать больше о переключателях вентиляционных отверстий и о том, как они могут работать для улучшения контроля микроклимата в жилых помещениях.

Как работают отводы вентиляционных отверстий?

Переключатели или дефлекторы вентиляционных отверстий работают, перенаправляя воздух, выходящий из вентиляционных отверстий, для оптимального нагрева и охлаждения. Этот аксессуар для систем отопления, вентиляции и кондиционирования воздуха обычно изготавливается из пластика и надевается на вентиляционные отверстия в вашем доме.Вы можете отрегулировать их вверх или вниз в зависимости от ваших потребностей в перенаправлении воздуха.

Поскольку переключатели вентиляционных отверстий позволяют лучше контролировать, в какие зоны вашего дома поступает воздух с регулируемым климатом, это эффективный способ экономии энергии и продления срока службы вашей системы отопления, вентиляции и кондиционирования воздуха.

Перенаправление вентиляционных отверстий повышает эффективность

Всякий раз, когда поток воздуха в вентиляционном отверстии перекрывается, вы получаете меньше преимуществ с точки зрения комфорта. Например, если поток воздуха заблокирован предметом мебели, часть прохлады воздуха уменьшится, потому что он будет ударяться о более теплую поверхность.

Если вентиляционное отверстие направляет холодный воздух перед теплым прибором или теплым окном, теплообмен будет еще больше, а это опять же означает, что меньше холодного воздуха будет попадать туда, где вам нужно. Это снижает эффективность, поскольку вы почувствуете себя теплее и с большей вероятностью отрегулируете термостат, чтобы получить некоторое облегчение. Кроме того, поскольку из-за теплопередачи фактическая температура в помещении повышается, кондиционер постарается компенсировать разницу. Другими словами, часть энергии, затрачиваемой вашим кондиционером на охлаждение воздуха, будет потрачена впустую из-за плохо направленных вентиляционных отверстий.

Как перенаправить вентиляционные отверстия

Если поток воздуха блокируется мебелью, приборами или другими крупными предметами, вы можете просто переместить предметы или перенаправить вентиляционное отверстие. Некоторые вентиляционные крышки имеют встроенный переключатель или рычаг, который можно использовать для перенаправления воздушного потока.

Если существующие вентиляционные крышки не обеспечивают подходящего способа направленного воздушного потока, например регулируемую заслонку, у вас все же есть эффективные варианты. Один из самых простых — это купить отводные клапаны. Обычно они изготавливаются из изогнутого пластика и прикрепляются к вентиляционной крышке и могут регулироваться для направления потока воздуха вверх, вниз или в стороны.Также можно встретить дефлекторы дефлекторов с удлинителями. Это полезно, когда вентиляционные отверстия расположены, например, под кроватями или диванами.

Когда воздушные дефлекторы наиболее эффективны?

• Вентиляционные отверстия под мебелью: Многие домовладельцы просто закрывают вентиляционные отверстия под мебелью или за ней. Кондиционированный воздух, поступающий из вашей системы HVAC, тратится впустую, если он ударяется о препятствия, такие как кровати, столы, стулья или другую мебель. Установив вентиляционные дефлекторы, вы можете направлять воздушный поток таким образом, чтобы обеспечить больший комфорт и сэкономить энергию.
• Вентиляционное отверстие над устройством: Если у вас есть вентиляционное отверстие над устройством, которое нагревается, например, духовкой или сушилкой для одежды, это также влияет на воздух. Использование вентиляционного дефлектора поможет обеспечить надлежащее охлаждение / нагрев воздуха и не снизить температуру в приборе.
• Вентиляционное отверстие в свободном помещении: Вместо того, чтобы закрывать вентиляционное отверстие в неиспользуемой комнате, дефлектор и удлинитель вентиляционного отверстия можно комбинировать творчески, чтобы направлять воздух в коридор.Вам нужно будет оставить дверь в комнату открытой, но, оставив шторы / жалюзи закрытыми, вы сможете лучше контролировать температуру в комнате, не повреждая систему вентиляции. Если вам нужно больше контролировать температуру в отдельной комнате, вы можете подумать о приобретении системы зонирования.
• Вентиляционные отверстия возле окон: Окна являются источником тепла в теплые месяцы и источником потерь тепла зимой. Если у вас есть воздуховоды возле окон, на кондиционированный воздух будет влиять создаваемая температура.Дефлектор может помочь предотвратить подъем или потерю большего количества кондиционированного воздуха, тем самым позволяя вам экономить энергию.
• Вентиляционные отверстия возле термостатов: Если вентиляционное отверстие находится рядом с термостатом в вашем доме, оно может сильно и неточно повлиять на показания комнатной температуры. Неправильное показание температуры приведет к тому, что система будет работать дольше или короче, чем это необходимо, при этом не будет достигнута оптимальная температура в птичнике. Вентиляционный дефлектор может удерживать воздух подальше от термостата, позволяя ему получать более точные показания температуры в доме.

Другие шаги по повышению энергоэффективности

Вентиляционные отверстия, заблокированные мебелью, — это только одна причина для использования дефлекторов. Иногда расположение вентиляционных отверстий неэффективно. Примером может служить напольное отверстие, расположенное прямо под окнами. Окна являются источником тепла в жаркую погоду и потерь тепла зимой, и ваш кондиционированный воздух, поднимающийся над стеклом, соответственно теряет или набирает тепло. Использование дефлекторов для направления кондиционированного воздуха подальше от окон сэкономит энергию и сделает ваш дом более комфортным.

Последние мысли

Хотя это может показаться нелогичным, оставьте вентиляционные отверстия открытыми. Если вы пытаетесь сэкономить, попробуйте повышать температуру на работе и во время сна. Исследования показывают, что чем дольше ваш дом будет находиться при повышенной температуре при охлаждении или при пониженной температуре при обогреве, тем больше энергии вы сэкономите. Установка температуры на 10 или более градусов на 8 часов, пока вы спите или идете на работу, может снизить ваши счета за электроэнергию на 5-15 процентов.

Если вашей системе требуется ремонт или вы хотите перейти на более энергоэффективную систему, позвоните нам по телефону 951-926-1002. Вы также можете посетить нашу страницу контактов и заполнить контактную форму.

Ace 14 дюймов W Пластиковый отражатель прозрачного воздуха
