разметка и вырубка продольного паза. Плотницкая черта Плотницкая черта

Плотницкая черта представляет собой инструмент для разметки на деревянной поверхности параллельных линий, прямых или криволинейных, по которым производится распиловка бревен или изготовление строительных форм. На одной доске аккуратно снимают кромку, затем используют ее для нанесения при помощи черты линии для оттески на последующей полосе, которую прислоняют к первой.

Металлическое острие оставляет глубокую продольную отметку, по которой выполняют дальнейшие работы.

Особенности плотницкой черты

Работа с плотницкой чертой требует аккуратности, так как царапину нельзя стереть, как карандашную отметку. Другой работой, которую делают при помощи плотницкой черты, является выборка продольного паза для плотного соединения бревен в стеновом срубе, чашу бревна, перед тем как подвергнуть ее последней обработке. Черта используется для отбивки и прочерчивания ровной черты на плахе при строгании, обработки досок для их плотного прилегания.

Инструмент применяется для отметки соединительных мест и разнообразных пометок в плотницком деле. Одновременно используется циркуль плотника.

В старинной России при рубке стен домов и церквей плотники пользовались только топором и чертой. Для соединения бревен применялись своеобразные пазы, которые не требовали применения стамески и долота. В этом проявлялись индивидуальные методы искусной работы древних мастеров.

Впоследствии в отделке древесины на смену черте приходит рейсмус, что в переводе с немецкого означает приспособление для вычерчивания параллельных прямых или извилистых линий. Этот инструмент применяют для копирования размеров с одной формы на другую деталь. Отличие двух приспособлений состоит в том, что вместо клина и кольца черты у рейсмуса устанавливается двигающаяся колодка с винтовым фиксатором.

Принцип причерчивания

Процесс причерчивания венцов во время установки стен требует особого мастерства специалиста, ведь от его точной работы зависит качество построенного сруба. Отклонения по вертикали и горизонтали при ведении черты недопустимы, больше того, в процессе работы делают сначала черновую разметку, затем окончательное чистое причерчивание.

Для изготовления качественного сруба

плотнику требуется много времени. В настоящее время плотницкая черта усовершенствовалась, и возник почти новый инструмент, который носит название скрайбера. Причерчивание содержит в себе такие этапы:

• установка бревна верхнего пояса, на подкладках регулировка горизонтального уровня, совмещение вертикальной оси торцов;
• после этого наступает этап причерчивания, который заключается в разведении концов-ножниц на определенное расстояние с учетом тонкого конца бревна, это делается так, потому что если начать с толстого комеля, то продольный паз может не дотянуть до узкого участка;
• проводить черту нужно по уровню, поэтому, разведя иглу и карандаш на нижний конец и верхний, соответственно, глядя на пузырьки в приборе, ведут скрайбер по бревну. Для причерчивания чашек применяют тот же способ.

Возможность изготовить инструмент своими руками

Простой вариант черты изготовляется из проволоки толстого диаметра. Аналогичным решением является вбивание двух длинных гвоздей в подходящую ручку из дерева. Для разметки дерева применяют также циркуль слесаря. Точность причерчивания повышается при уменьшении расстояния между зубцами инструмента, сноровка и опыт играют не последнюю роль.

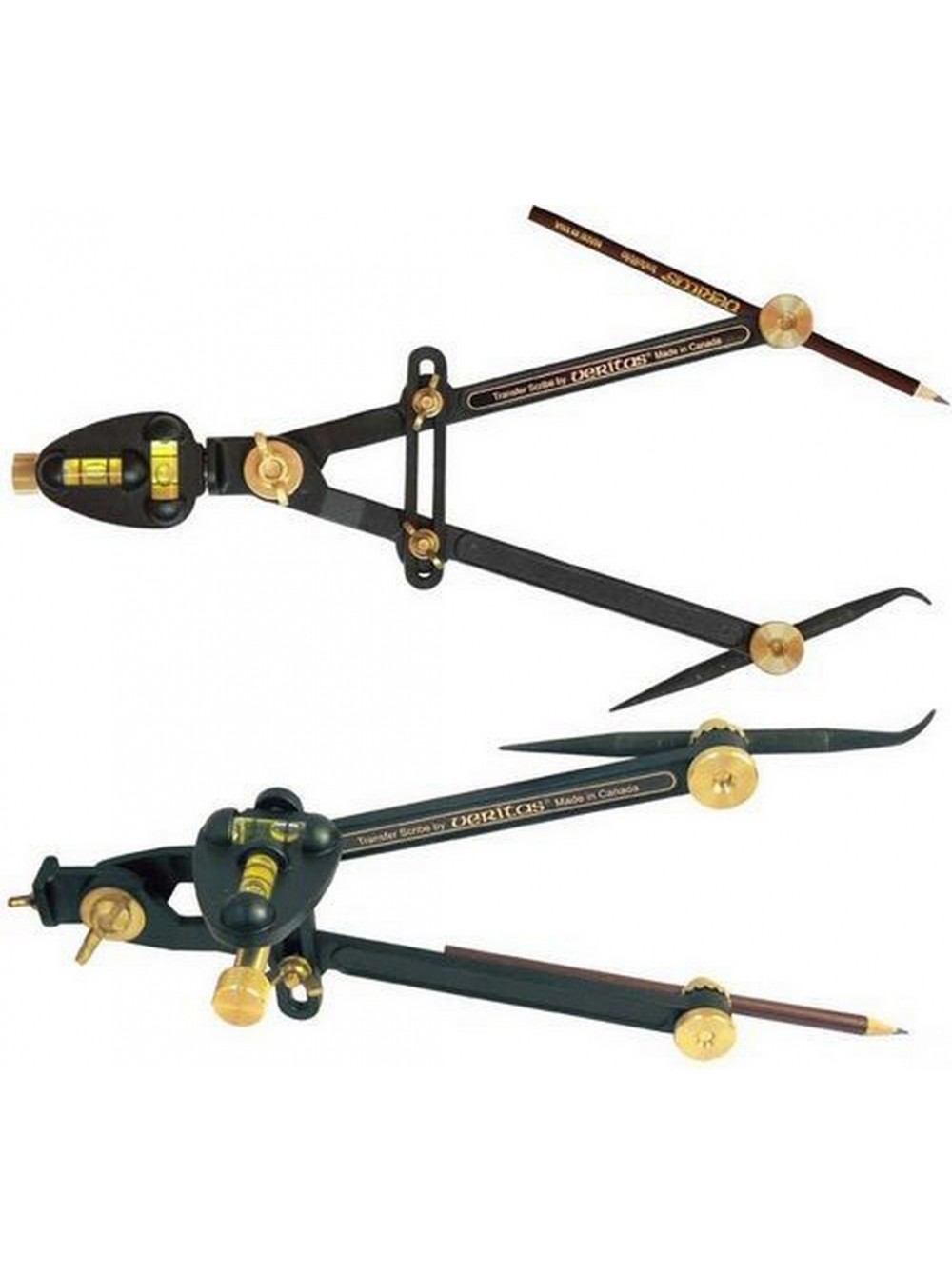

Скрайбер представляет собой циркуль механического действия со встроенным уровнем. Последний предназначается для точной разметки линии по горизонтали и вертикали. Если все выполнить правильно то разметка своими руками позволит собрать сруб так, что между бревнами нельзя будет протолкнуть спичку.

Скрайбер – это усовершенствованная плотницкая черта, которую снабдили двумя уровнями. Это дало экономию времени плотнику. Ведь теперь не проводят черновую черту для наметки, а сразу прочерчивают чистовую разметку.

Усовершенствование плотницкой черты

Время работает на усовершенствование инструмента и не стоит на месте. При прочерчивании разметки главным является обеспечение горизонтального и вертикального соответствия

линии, для этого концы плотничной черты выставляются при помощи уровневых пузырьков. Канадский изобретатель предложил новшество в виде разметочного инструмента на основе плотничной черты, который назвал скрайбер. Российский умелец-плотник не стал мудрствовать лукаво и разработал иной вариант скрайбера, который впоследствии получил название циркуля плотника.

Инструмент для изготовления современной плотничьей черты

Для изготовления своими руками понадобится следующий инструмент:

Изготовить своими руками плотницкий циркуль можно полностью из подручных материалов, находящихся рядом. Купить в магазине придется только соответствующие шайбы и гайки, в случае, если они не находятся в запасниках домашнего умельца.

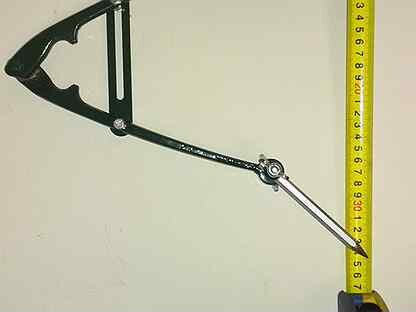

В основу инструмента положены старые, вышедшие из употребления ножницы по металлу.

Аккуратно срезают шляпки болтов и присоединяют их с помощью сварки к ручкам ножниц. Для установки креплений карандаша и иглы используют резьбу на концах болта.

Изготавливают гнездо для установки иглы и непосредственно саму иглу, затем конструируют дальше. Устройство для установки карандаша выполняют так, что помимо него в крепление можно поставить иглу. Колбы с пузырьками берут от старых строительных уровней, их понадобится две, для горизонта и вертикали.

Чтобы определять величину разведения иглы

и карандаша предусмотрена планка для регулировки. Ее фиксируют с помощью гаек, а фиксация циркуля в раздвинутом положении делается зажимами из болтов и шайб. Чтобы закрепить уровни, делают крепежную площадку. В процессе работы грифель карандаша стачивается, а при новом выдвижении циркуль может сбиться, поэтому устраивают специальный шаблон, который предусматривает совместную конструкцию из отвертки и головки. Как вариант, можно использовать вместо карандаша еще одну иголку.

В заключение следует отметить , что если столько веков плотники использовали для разметки черту, то этот инструмент будет популярен и в дальнейшие годы, поэтому сделать его можно своими руками и пользоваться для обеспечения качественной разметки при работе с деревом.

Главная -> -> Строим и мастерим -> Самодельный скрайбер — плотницкая черта.

Скрайбер – плотничный разметочный инструмент, пришедший на смену черте.

Время не стоит на месте и вносит свои усовершенствования в плотницкие инструменты. При разметке чертой самое сложное — обеспечить строго вертикальное положение разметочных концов черты. Канадский изобретатель, один из авторов технологии «канадской рубки», Роберт Чамберс предложил разметочный инструмент, в котором вертикальность обеспечивается пузырьковыми уровнями. Он назвал его ChambersScriber.

Талантливый Российский плотник Юрий Милых разработал свой вариант скрайбера, который он назвал плотницкий циркуль . По его мотивам и выполнена моя самоделка.

Основная причина самостоятельного изготовления — дороговизна этого инструмента (300 – 500 долларов США).

Для изготовления скрайбера понадобился следующий инструмент:

1. Молоток,
2. Ножовка по металлу,
3. Тиски,
4. Болгарка с отрезным и шлифовальным дисками,
5. Сварочный трансформатор,
6. Дрель,
7. Набор надфилей – напильников,
8. Метчики и плашки диаметром 6, 8, 10мм,

9. Отвес (для настройки вертикальности),
10. Уровень (для настройки горизонтальности).

Скрайбер изготовлен полностью из подручных материалов. Обошёлся он мне в 2 доллара (цена гаек и шайб) и два дня потраченного времени.

Ну а теперь, процесс изготовления в картинках.

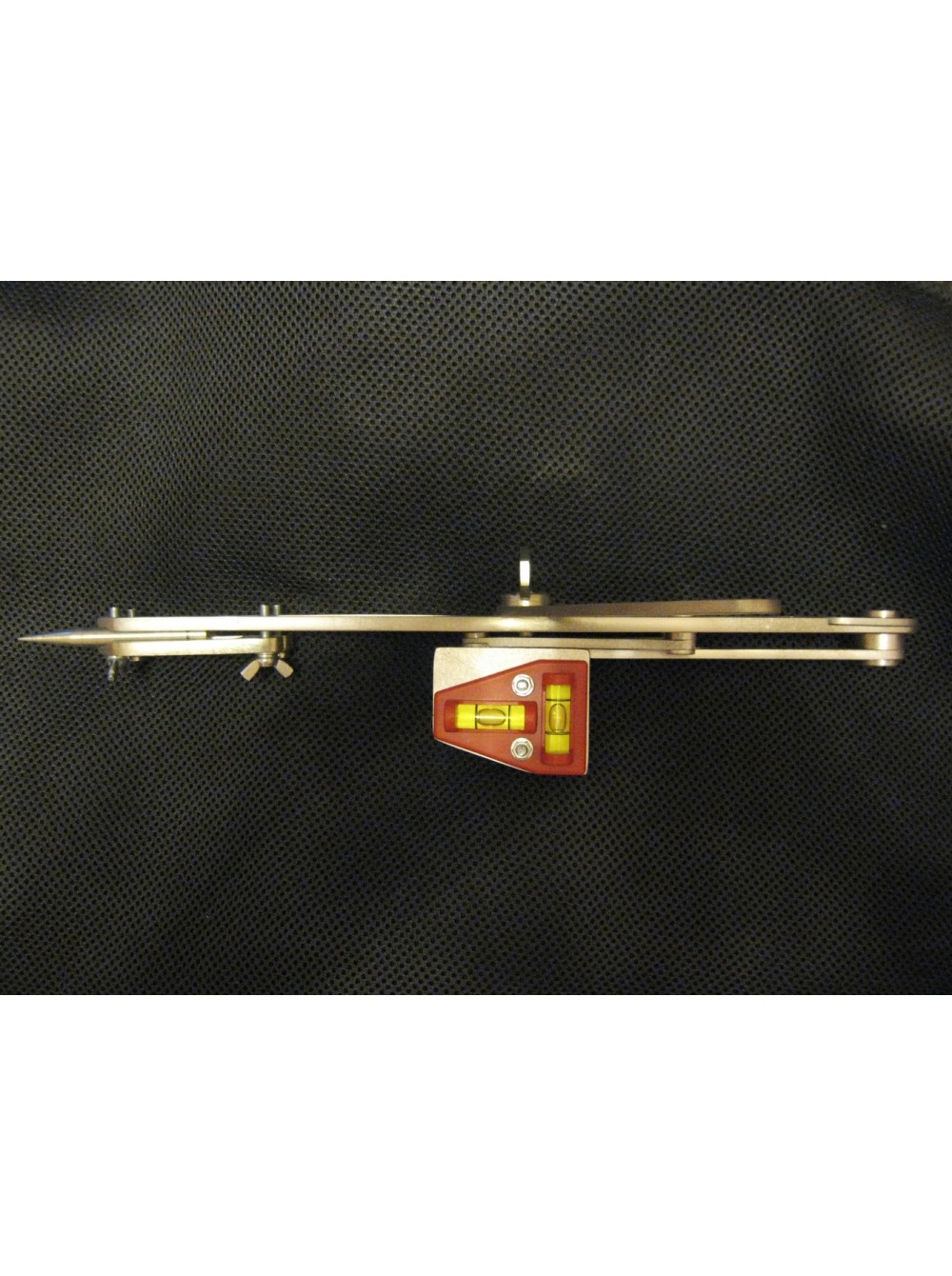

Фотографии готовой конструкции.

В процессе разметки проблема обычного карандаша — стачивание грифеля. Его приходится постоянно острить и выдвигать. Так как настройка скрайбера делалась под определённую длину карандаша, то для того чтобы при выдвижении не ошибаться, сделан специальный шаблон (одновременно отвёртка и головка на 10мм) .

Скрайбер — плотницкий разметочный инструмент, пришедший на смену плотницкой черте.
Это инструмент для прочерчивания венцов в процессе рубки срубов. Прочерчивание бревен требует мастерства, поскольку от твердости руки зависит качество рубки сруба. Для точности “посадки” верхнего венца черту нужно вести ровно и без отклонений от горизонтали и вертикали. С помощью СКРАЙБЕРА отступление от горизонтальной и вертикальной плоскостей теперь можно контролировать визуально. Это позволяет, при аккуратном подходе, делать всего одно причерчивание

Вес в сборе:
450 грамм
Укомплектован уровнем:

тип 2D (крестовый ватерпас, 1 вертикальный и 1 горизонтальный)
Габаритные размеры:
длина 270 мм; ширина 190 мм; толщина 40 мм.
Работает на растворе:
от 24 до 360 мм Основные детали: “ножки” изготовлены из алюминиевого сплава, которые термообработаны (увеличена прочность) и покрыты анодированием — антикоррозионным покрытием. Остальные делали изготовлены из конструкционной стали и покрыты антикоррозионным покрытием — цинком. Повторные держатели вращаются на шайбах из термопласта, что значительно снижает трение при повороте. Конструкция держателей позволяет работать с карандашами и стержнями Фишера. Технология изготовления с применением программируемых станков позволяет получать точные детали, что в свою очередь гарантирует высокую точность разметки.
=-=
купить плотницкую черту, купить плотницкий разметочный инструмент, плотницкая черта, скрайбер, плотницкий разметочный инструмент, купить разметочный инструмент, купить инструмент для сруба, точный разметочный инструмент купить, черта для сруба, купить черту для сруба, купить скрайбер

Состоит в том, что расположение бревен должно соответствовать порядку — «комель к вершине». Природное строение бревен таково, что они становятся тоньше в направлении к вершине. Для того чтобы стены будущего бревенчатого дома были ровными, необходимо чередовать расположение бревен, другими словами за бревном с тонким концом должно следовать бревно с толстым концом.

Второй принцип укладки брёвен заключается в том, что нижнее бревно укладывается горбом вверх, а верхнее бревно, горбом вниз. После нанесения разметки и выборки продольного паза вы получите параллельное расположение бревен относительно продольных осей. Все ряды нужно класть, придерживаясь именно такой последовательности, чтобы получалась максимально ровная стена.

Для разметки угловых чаш и продольного паза применяют специальный инструмент, который называют «черта». Изготовить такой инструмент вполне можно самому из подручных средств. Для этого понадобится взять толстую проволоку около 10 мм диаметром. Далее ее нужно загнуть буквой V, длина каждой стороны должна быть около 10-15 см.

Концы ножек нужно заточить, чтобы они оставляли след на древесине, царапая ее. Получившийся инструмент можно прикрепить к какому-нибудь черенку, в качестве которого можно использовать обычную палку или ручку молотка. Чтобы стороны инструмента не разъезжались в ширину, между ними нужно установить клин и обмотать их каким-нибудь шнуром.

Компания «Древо» занимается строительством домов из бревна ручной рубки профессионально, и поэтому наши специалисты используют для разметки профессиональную плотницкую «черту». В Европе «черту» называют «скрайбер».

Изображение плотницкой «черты» вы можете увидеть на рис.1

Профессиональная плотницкая «черта» стоит достаточно дорого, это связанно с её сложным устройством и оснащением. В профессиональную плотницкую «черту» вмонтированы уровни, которые дают возможность плотникам сохранять ровное вертикальное положение при нанесении разметки. От того насколько правильно происходит работа с «чертой», зависит вся постройка сруба. Если у вас в планах только постройка одного дома, то можно не покупать инструмент за высокую стоимость, вместо него можно воспользоваться уровнем и обычным плотницким циркулем. Конечно, такой процесс работы займет большее количество времени, но если сроки постройки не критичны, то это вполне приемлемо.

Как использовать «черту» («скрайбер»)

Для правильного нанесения разметки, брёвна необходимо уложить одно на другое (не забывая правило «комель к вершине»), после этого закрепить скобами. Учитывая то, в каком регионе происходит строительство сруба, определяют ширину будущего паза. На торце бревна ставят отметку, расстояние от нижней точки бревна до этой отметки должна соответствовать ширине продольного паза. Затем к этой отметке придвигают одну ножку инструмента, а вторую отодвигают до вершины горба. Таким образом, мы подготовили «черту» к работе, задав необходимый интервал между ножками инструмента.

Зафиксировав ножки «черты», ставим одну ножку на высоту нашей отметки, а другую на поверхность горба другого бревна, проводим линию. Таким образом, вторая ножка инструмента создает линию, которая повторяет линию продольного паза первого бревна. Впоследствии, для удобства, проведённую разметку можно дополнительно выделить карандашом. Разметку необходимо нанести с обеих сторон брёвен, не меняя настройки «черты». На этом разметка продольного паза завершена.

На рис.2 Вы можете увидеть схему разметки продольного паза.

Теперь приступим к созданию продольного паза. Очертив бревно, мы можем увидеть получившийся паз, он имеет округлую форму, повторяющую сбег бревна.

Сбег бревна — это плавное изменение диаметра бревна от комеля к вершине.

Таким образом, все пазы будут чередовать сторону наклона. Такой метод можно применять только при работе с бревнами, у которых небольшой наклон сбега или его нет совсем, когда бревно имеет практически цилиндрическую форму. Либо это применимо работе с бревнами, которые откалиброваны, и обладают приблизительно одинаковой толщиной в месте отруба. В таком случае, наклон пазов не имеет никакого значения.

Разные по толщине бревна, на которых присутствует сбег, нужно причерчивать друг другу немного другим образом. Нижнее бревно необходимо установить на специальные подставки таким образом, чтобы горб максимально был выровнен по горизонту, после этого бревно фиксируется скобами. Верхнее бревно, кладут так, чтобы его комель был расположен в стороне узкой части нижнего бревна. В процессе очерчивания необходимо соблюдать вертикаль расположения ножек «черты», только благодаря этому можно добиться ровного паза с изменяющейся шириной.

Если неправильно разметить паз, то это приведет к так называемому «поцелую» — край одного бревна будет лишь немного касаться конца другого. Конечно же, в таком случае разговор не идет ни о теплотехнических свойствах сруба, ни о необходимой ширине продольного паза. Таким образом, друг за другом укладываются и размечаются все брёвна до самого верха, пока все пазы не будут горизонтальными.

После того как причерчивание будет выполнено, бревно снимают со скоб и поворачивают вверх той стороной на которой нанесена разметка. Далее производится сама выборка. Плотники компании «Древо», при выборке используют бензопилу, делая множество запилов поперёк бревна, двигаясь вдоль всей длины ствола, заглубляя пилу на глубину будущего паза. Специалисты компании «Древо» не рекомендуют делать распил на полную глубину паза, а от половины до одного сантиметра оставлять и потом дорабатывать вручную. Это сможет продлить долговечность вашей постройки.

Для чистовой зачистки паза применяется инструмент под названием «тесло». Это такой топор, у которого заточенная поверхность направлена поперек рукоятки, а не вдоль как у обыкновенного топора. Тесло бывает двух видов: маленькое и большое. Работа большим теслом происходит стоя, отесывая поверхность сильными ударами. Им можно сразу приступить к созданию паза, без использования топора.

Для дальнейшей доработки бревна используют маленькое тесло. Когда паз вырублен, остается проверить, насколько хорошо брёвна подходят друг к другу. Для этого на верхнюю часть нижнего бревна наносят специальный красящий состав, затем сверху прикладывают бревно с вырубленным пазом. После такой примерки будет видно, как красящий пигмент замарал вырубленный паз. Те места вырубки, которые остались чистыми, говорят о том, что их не коснулась поверхность нижнего горба.

Значит нужно убрать лишнюю древесину, которая мешает соприкосновению остальных участков паза. Таким образом, нужно постепенно доводить паз, до тех пор, пока он не будет весь вымаран пигментом. Есть еще один способ проверить, насколько правильно сделан паз. Для него нужно взять обрезок от бревна, около одного метра в длину и обстучать им бревна которые соединили.

После этого снимают бревно, в котором выполнен паз и смотрят, какие места в пазе замяты. На этих местах есть излишки древесины, которые нужно убрать и вновь повторить процедуру. Брусок, которым обстукивают бревно, должен быть сделан из мягкого дерева, чтобы не помять лицевую поверхность бревна.

При рубке сруба необходимо стремиться к тому, чтобы зазоры между брёвнами на уплотнительных пазах и чашках были как можно меньше. От этого напрямую зависит, насколько тёплым будет дом и как много потребуется мха и пакли для законопачивания щелей. Нет двух одинаковых брёвен, каждое бревно в срубе уникально, поэтому нельзя создать единый шаблон для разметки всех брёвен сразу. Такое возможно только если приходится работать с материалом, оструганным под единый размер, таким, например, как оцилиндрованный брус. Но с «диким лесом» сделать это невозможно, и к каждому бревну приходится подходить индивидуально.

Важнейшее место в арсенале плотницкого инструмента, наряду с топором и скобелем, занимает черта. Черта предназначена для разметки угловых соединений в срубе (чашек) и продольных пазов в брёвнах (долов). Также для разметки плах и досок, для плотного их прилегания друг к другу. Самые ранние находки черт в Великом Новгороде датируются XI веком (Древняя Русь. Город, Замок, Село).

По конструкции черты очень просты: это либо металлическая пластинка с треугольными пропилами на концах,

либо двузубая вилка с загнутыми концами,

либо раскованный надвое металлический пруток.

Черту можно согнуть, например, из толстой проволоки,

или просто вбить в деревянную ручку два гвоздя под углом. Также вместо черты можно использовать слесарный циркуль.

Чем меньше расстояние между зубцами черты, тем больше точность разметки. Разметка чертой требует определённой сноровки.

При прочерчивании зубья черты должны быть строго ориентированны по горизонтали и вертикали, любое отклонение, заваливание даёт погрешность в разметке, из-за которой бревно либо не встанет в паз, либо наоборот образуется щель. Навыки точной разметки приходят с опытом, но прогресс не стоит на месте, и на смену классической плотницкой черте приходит новый, точный инструмент — скрайбер.

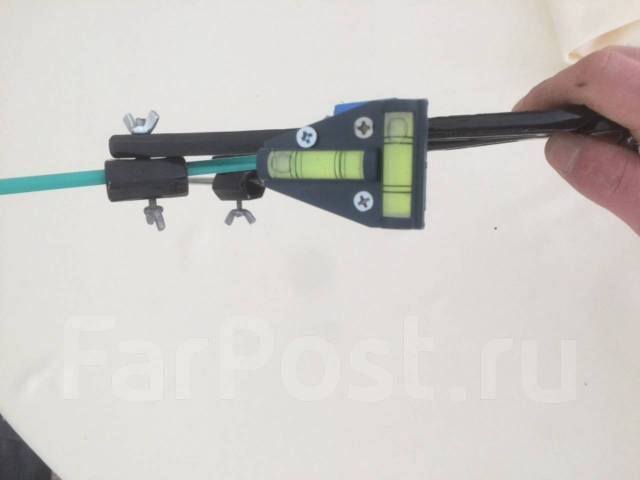

Фактически это механический циркуль, на котором установлен уровень. Уровень помогает удерживать черту строго в горизонтальной и вертикальной плоскостях, благодаря чему удаётся избегать погрешностей, и разметка получается очень точной. Из личного опыта работы со скрайбером могу заметить, что точность посадки брёвен настолько велика, что между ними не пролезает спичка. Но так как наша задача — построить реконструкции домов для проекта «Семеро в прошлом», то пользоваться приходится традиционным инструментом!

Самодельная плотницкая черта. Плотницкая черта

Плотницкая черта представляет собой инструмент для разметки на деревянной поверхности параллельных линий, прямых или криволинейных, по которым производится распиловка бревен или изготовление строительных форм. На одной доске аккуратно снимают кромку, затем используют ее для нанесения при помощи черты линии для оттески на последующей полосе, которую прислоняют к первой.

Металлическое острие оставляет глубокую продольную отметку, по которой выполняют дальнейшие работы.

Особенности плотницкой черты

Работа с плотницкой чертой требует аккуратности, так как царапину нельзя стереть, как карандашную отметку. Другой работой, которую делают при помощи плотницкой черты, является выборка продольного паза для плотного соединения бревен в стеновом срубе, чашу бревна, перед тем как подвергнуть ее последней обработке. Черта используется для отбивки и прочерчивания ровной черты на плахе при строгании, обработки досок для их плотного прилегания. Инструмент применяется для отметки соединительных мест и разнообразных пометок в плотницком деле. Одновременно используется циркуль плотника.

В старинной России при рубке стен домов и церквей плотники пользовались только топором и чертой. Для соединения бревен применялись своеобразные пазы, которые не требовали применения стамески и долота. В этом проявлялись индивидуальные методы искусной работы древних мастеров.

Впоследствии в отделке древесины на смену черте приходит рейсмус, что в переводе с немецкого означает приспособление для вычерчивания параллельных прямых или извилистых линий. Этот инструмент применяют для копирования размеров с одной формы на другую деталь. Отличие двух приспособлений состоит в том, что вместо клина и кольца черты у рейсмуса устанавливается двигающаяся колодка с винтовым фиксатором.

Принцип причерчивания

Процесс причерчивания венцов во время установки стен требует особого мастерства специалиста, ведь от его точной работы зависит качество построенного сруба. Отклонения по вертикали и горизонтали при ведении черты недопустимы, больше того, в процессе работы делают сначала черновую разметку, затем окончательное чистое причерчивание.

Для изготовления качественного сруба плотнику требуется много времени. В настоящее время плотницкая черта усовершенствовалась, и возник почти новый инструмент, который носит название скрайбера. Причерчивание содержит в себе такие этапы:

• установка бревна верхнего пояса, на подкладках регулировка горизонтального уровня, совмещение вертикальной оси торцов;
• после этого наступает этап причерчивания, который заключается в разведении концов-ножниц на определенное расстояние с учетом тонкого конца бревна, это делается так, потому что если начать с толстого комеля, то продольный паз может не дотянуть до узкого участка;
• проводить черту нужно по уровню, поэтому, разведя иглу и карандаш на нижний конец и верхний, соответственно, глядя на пузырьки в приборе, ведут скрайбер по бревну. Для причерчивания чашек применяют тот же способ.

Возможность изготовить инструмент своими руками

Простой вариант черты изготовляется из проволоки толстого диаметра. Аналогичным решением является вбивание двух длинных гвоздей в подходящую ручку из дерева. Для разметки дерева применяют также циркуль слесаря. Точность причерчивания повышается при уменьшении расстояния между зубцами инструмента, сноровка и опыт играют не последнюю роль.

Скрайбер представляет собой циркуль механического действия со встроенным уровнем. Последний предназначается для точной разметки линии по горизонтали и вертикали. Если все выполнить правильно то разметка своими руками позволит собрать сруб так, что между бревнами нельзя будет протолкнуть спичку.

Скрайбер – это усовершенствованная плотницкая черта, которую снабдили двумя уровнями. Это дало экономию времени плотнику. Ведь теперь не проводят черновую черту для наметки, а сразу прочерчивают чистовую разметку.

Усовершенствование плотницкой черты

Время работает на усовершенствование инструмента и не стоит на месте. При прочерчивании разметки главным является обеспечение горизонтального и вертикального соответствия линии, для этого концы плотничной черты выставляются при помощи уровневых пузырьков. Канадский изобретатель предложил новшество в виде разметочного инструмента на основе плотничной черты, который назвал скрайбер. Российский умелец-плотник не стал мудрствовать лукаво и разработал иной вариант скрайбера, который впоследствии получил название циркуля плотника.

Инструмент для изготовления современной плотничьей черты

Для изготовления своими руками понадобится следующий инструмент:

Изготовить своими руками плотницкий циркуль можно полностью из подручных материалов, находящихся рядом. Купить в магазине придется только соответствующие шайбы и гайки, в случае, если они не находятся в запасниках домашнего умельца.

В основу инструмента положены старые, вышедшие из употребления ножницы по металлу. Аккуратно срезают шляпки болтов и присоединяют их с помощью сварки к ручкам ножниц. Для установки креплений карандаша и иглы используют резьбу на концах болта.

Изготавливают гнездо для установки иглы и непосредственно саму иглу, затем конструируют дальше. Устройство для установки карандаша выполняют так, что помимо него в крепление можно поставить иглу. Колбы с пузырьками берут от старых строительных уровней, их понадобится две, для горизонта и вертикали.

Чтобы определять величину разведения иглы и карандаша предусмотрена планка для регулировки. Ее фиксируют с помощью гаек, а фиксация циркуля в раздвинутом положении делается зажимами из болтов и шайб. Чтобы закрепить уровни, делают крепежную площадку. В процессе работы грифель карандаша стачивается, а при новом выдвижении циркуль может сбиться, поэтому устраивают специальный шаблон, который предусматривает совместную конструкцию из отвертки и головки. Как вариант, можно использовать вместо карандаша еще одну иголку.

В заключение следует отметить , что если столько веков плотники использовали для разметки черту, то этот инструмент будет популярен и в дальнейшие годы, поэтому сделать его можно своими руками и пользоваться для обеспечения качественной разметки при работе с деревом.

О профессиональных инструментах постоянно рассказываем. Зачем под Тесло срубы делают. Как контролируют вертикальные отклонения стен специальным отвесом. Одними изменяют форму и количество дерева. Другими работают с внешним видом сруба. Есть третья измерительная группа специфичных приспособлений.

Как сделать сруб своими руками

Без каждого из них не обеспечить качество сруба. Например, черты плотника.

Плотницкая черта (каракуля) или импортный аналог Скрайбер это — плотницкий инструмент для предварительной разметки. Применяется при отчерчивании на поверхности дерева границ выборки межвенцового укладочного паза и элементов угловой врубки. Черта похожа на крупный модифицированный металлический циркуль со специальным карандашом и грифелем повышенной прочности. Оставляющий хорошо различимый след на бревне естественной влажности. Многие из плотницких черт оснащены водяным или спиртовым гидроуровнем. Часто двумя для контроля положения в двух измерениях. Черта не требует карандаша (инструмент поменьше на фото слева) при гладкой разметке.

По классической схеме во время рубки сруба сначала выбираются чаши начерно. Затем бревно «присаживают» — накидывают по месту сверху ниже лежащего уже готового. Потом с помощью черты размечают на противоположных боковых поверхностях бревна очертания укладочного паза и чаши. Затем бревно снимается, выборка паза с чашами на земле производится. Или не снимается, когда это неудобно или сруб в невысокую стопу рубится.

Лапу ласточкин хвост некоторое постоянно практикующие плотники, с твердой рукой и нормальным глазомером, умеют рубить без причерчивания. Говорят, существуют модификации плотницкой черты, якобы позволяющие размечать бревно в один прием. Это не так, либо речь идет о высочайшем мастерстве отдельно взятых плотников.

В разметочном инструменте можно зажать как обычный грифельный карандаш, так и специализированный «точковочный» круглый, овальный или граненый. Оставляющий отлично читаемую черту на бетоне, камне, металлической поверхности, сухом и влажном дереве. Есть еще интересное изобретение — газовый стержень от Fisher Space Pen, пишущий жирно не только буквально на всем, но и при впечатляющем диапазоне температур, в снегу и воде.

Плотницкую черту иногда оснащают зеркальцем, чтобы причерчивать на высоте на вытянутой руке или в труднодоступных местах было удобнее. С помощью этого старинного инструмента раньше много чего размечали. Даже причерчивали (отбивали) доски перед кромлением для плотного их примыкания впоследствии.
