Бетонное перекрытие: Как залить бетонные перекрытия. Особенности, преимущества, монтаж монолитных перекрытий

Содержание

Как залить бетонные перекрытия. Особенности, преимущества, монтаж монолитных перекрытий

 При строительстве домов, гаражей, дач, других сооружения, наступает такой этап, когда необходимо выполнить перекрытия. Перекрытия могут быть межэтажные, или потолочные, при этом выполнены из дерева, с использованием деревянных балок, при помощи бетонных плит или путем заливки бетона. Каждый из этих методов монтажа перекрытия имеет свое законное право, на существование, подкрепленное экономической целесообразностью применения конкретного варианта, в каждом индивидуальном случае. В данной статье, мы хотели поговорить о конкретном случае, а именно о заливке бетонных межэтажных (потолочных) перекрытий. Прежде, чем рассказать о методах монтажа данных перекрытий, мы хотели затронуть тему применения и монтажа заливные перекрытия из бетона, поговорим об их целесообразности  и преимуществах относительно других аналогичных перекрытий.

Преимущества заливаемых бетонных перекрытий (монолитных перекрытий из бетона)

 Прежде всего, заливаемые монолитно — бетонные перекрытия стоит рассматривать, как альтернативу перекрытиям из плит.

Деревянные перекрытия слишком различны с бетонно-монолитными перекрытиями, прежде всего по цене, монолитные намного дороже, во-вторых, по прочности, они намного прочнее, в третьих, по долговечности и остальных уже не столь существенных различиях. Именно поэтому, сравнивать стоит, прежде всего, с перекрытиями из плит.  Так, в некоторых случаях монолитные (бетонные) перекрытия дешевле, что является неоспоримым преимуществом, при этом обладают аналогичной прочностными свойствами.  Еще одни важным достоинством является то, что заливные монолитно- бетонные перекрытия могут быть выполнены любой сложной формы, практически в любом месте, что порой невозможно для стандартных, заводских бетонных изделий.

Пример монтажа бетонных, монолитных перекрытий

 Далее, приведем конкретный пример монтажа бетонных перекрытий. В данном случае, это частный пример, возможные  улучшения, которые можно было предпринять, для повышения качества перекрытия, мы опишем как альтернативные решения.  Итак, прежде всего, необходимо возвести опору для заливаемой бетонной смеси и опалубку.

О том, как рассчитать данную конструкцию мы поговорим далее.

После этого, необходимо смонтировать арматуру.

Лучше всего монтаж производить при помощи монтажной проволоки и уложить два слоя решетки.

Одна арматурная решетка должна быть внизу, вторая, проложенная через «лягушки» должно быть вверху. Такое монолитное перекрытие будет более правильно воспринимать изгибающую нагрузку, за счет работы арматуры в самых напряженных местах, что значительно увеличит прочность перекрытия.

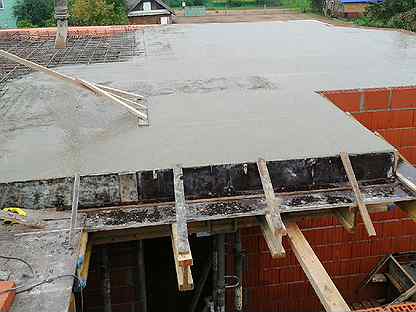

После, начинаем заливку бетона. Лучше всего, для этой операции купить запланированный объем бетона, чтобы провести всю заливку за один раз, так как только в этом случае вы сможете гарантировать равную прочность всей монолитной конструкции перекрытия.

Также не стоит выливать весь бетон в одно место, чтобы не допустить проседания и обвала опалубки для перекрытия. Лучше всего подавать бетонную смесь равномерно по всей площади, в крайнем случае, быстро ее распределять по этой площади любым альтернативным способом.

Завершающим этапом будет выдержка бетонной смеси в определенных условиях (температура и влажность), что позволит обеспечить технологичное затвердевание смеси и ее качество.

Так более подробно о процессе застывания бетонной смеси можно прочитать в статье «Как залить бетонную стяжку пола».  После демонтируем опалубку, и наше бетонное перекрытия готово к эксплуатации.

Расчет опалубки удерживающей монолитные, бетонные перекрытия при заливке

 Кто-то имея определенный строительства может произвести монтаж бетонного перекрытия исходя из своего жизненного опыта, или как говорится «на глазок». Мы же хотим вам предложить другой, пусть хоть и не институтский расчет, но который в высокой степени станет вашим успешным залогом удачного проведения работ.

Расчет опалубки для такого вида перекрытия стоит производить по основным трем параметрам:

1. Для продольной нагрузки на опоры удерживающие опалубку Первоначально необходимо рассчитать сечение опор под удерживающую опалубку. Это значение не столь критично? как последующие параметры, именно поэтому по нему у вас, скорее всего, не будет проблем. σ = N/F ≤ Rс где σ — внутренние нормальные напряжения, возникающие в поперечном сечении сжимаемой балки, кг/см2; N – масса нашей опалубки и заливаемой смеси, кг; F — площадь поперечного сечения колонны см2; Rс — расчетное сопротивление древесины сжатию по пределу текучести, кг/см2. (Для сосны расчетное сопротивление составляет 140 кгс/см2)

2. Для сгибания опор от нагрузки Также не стоит забывать и том факторе, что жесткость балки на изгиб меняется с ее длиной. Так при увеличении длины удерживающей балки, ее гибкость также увеличивается, а жесткость соответственно снижается. Для того, чтобы учесть этот фактор, необходимо площадь сечения балки принять с поправочным коэффициентом φ

σ = N/φF ≤ Rc

коэффициент будет зависеть от соотношения диаметра к длине, для облегчения расчетов, его можно принять из ряда ниже

L /d =   5    10     20    30      40     50
φ   =   0. 9  0.85  0.5  0.25  0.15   0.08

3. Для обеспечения целостности основания опалубки Последнее на что стоит обратить внимание это на прочность удерживающей опалубки, на которую будет разливаться бетон. Так опалубка должна выдерживать не только статическую массу бетона, но и динамическую нагрузку во время его заливки. Также, не стоит забывать о возможном временном переливе бетона на конкретное локальное место и о массе рабочего, который будет распределять бетон в ней.  В итоге, допустимые толщины опалубки из фанеры, с запасом 1,5, при пролете не более 1 м,  можно принять из ряда ниже.

Толщина фанеры                                                                       18 мм    21 мм

Толщина заливаемого слоя бетонного перекрытия             до 9 см   до 12 см

Теперь вы сможете не только залить бетонное перекрытие, но и предварительно рассчитать вспомогательные технологические элементы для его монтажа.

технология монтажа по шагам, армирование плит

Перекрытие представляет собой горизонтально расположенную конструкцию, разделяющую помещения по высоте, при этом верхняя часть служит полом, а нижняя — потолком. В качестве материала для постройки чаще всего используется бетон (обычно армированный), это связано с его способностью выдерживать постоянные и временные эксплуатационные нагрузки. Такие перекрытия ценятся за надежность, долговечность, пожаробезопасность и значительную прочность, единственным недостатком является их высокий вес. Вне зависимости от выбранной технологии монтажа, процесс отличается трудоемкостью, его сложно проводить самому: потребуется не менее двух помощников и специальная техника (для подъема бетонных изделий).

Оглавление:

  1. Виды и требования
  2. Особенности бетонной конструкции
  3. Инструкция по размещению

Обзор разновидностей

Согласно целевому назначению, данные конструкции разделяют на:

  • Цокольные или черновые — размещенные между подвалом и первым этажом.
  • Междуэтажные.
  • Мансардные.
  • Чердачные.

В зависимости от применяемой технологии возведения, различают такие бетонные перекрытия, как: монолитные (цельные) и сборные. Первые создаются путем заливки раствора на размещенный каркас из арматуры. Этот способ не требует грузоподъемной техники, все работы можно выполнить самостоятельно, но для приготовления и заполнения опалубки бетоном лучше привлечь помощников. Во втором случае на армопояс укладываются бетонные плиты перекрытия определенного размера, чаще всего пустотелые. Схема размещения продумывается заранее, как и тип плит, в основном они имеют стандартные габариты (до 7 м в длину, 1,5 в ширину, 22 см в высоту). Различают пустотные, ребристые и монолитные конструкции, последние в целях снижения веса часто выполняются из газобетона.

Основные требования к перекрытиям:

  1. В отличие от дерева, бетонные блоки более тяжелые, поэтому их не укладывают на стенах, толщиной менее 200 мм.
  2. При расчете нагрузки учитывается как вес самой конструкции, так и мебели и размещаемых вещей.
  3. Перекрытия подбираются не только с высокой прочностью и жесткостью, но и с хорошими звукоизолирующими свойствами.
  4. Зачастую они возводятся между помещениями с различными температурными параметрами, для снижения теплопотерь лучше заранее предусмотреть монтаж минваты или другого утеплителя.
  5. Абсолютно все используемые для постройки стройматериалы должны обладать противопожарными свойствами.

Описание конструкции

При выборе варианта заливки основное внимание уделяется армированию перекрытия, несущими элементами выступают металлические балки (двутавр, швеллер). Сделать каркас разрешается из прутьев, диаметром не менее 10‒12 мм, для этих целей используется обычная шахматная схема с шагом в 200 мм. Для заливки нужен бетон прочностью от 200, данный этап работ лучше провести за один день.

Существуют нормативные таблицы для выбора диаметра арматуры (в зависимости от ширины пролетов и ожидаемой весовой нагрузки), но с учетом низкого качества современного металлопроката рекомендуется покупать материал толще как минимум на 2 мм. При этом схема расположения ячеек остается неизменной, желательно применять цельные куски, в крайнем случае — сваривать отдельные участки (а не перевязывать проволокой). У таких бетонных перекрытий отсутствуют прогибы и ограничения по форме, но для приобретения достаточной надежности требуется особый уход за поверхностью и выжидание определенного промежутка времени до полного набора прочности раствора.

Укладку готовых армированных плит своими руками провести труднее, в этом случае делается предварительный расчет, подбор и покупка материала с нужными размерами, продумывается оптимальная схема их размещения. Монтаж проходит быстро, такие перекрытия обладают высокими несущими способностями, ввод в эксплуатацию возможен практически сразу. Существенным ограничением для самостоятельного проведения работ является необходимость в грузоподъемной технике, для размещения армирующего пояса требуется как минимум консультация специалистов. Единственный вариант укладки такого перекрытия своими руками (без использования услуг строительных фирм) — аренда подъемного крана и привлечение помощников.

Технология монтажа бетонных панелей

Подготовительные работы начинаются еще на этапе возведения стен: на определенной высоте кладка ведется не полностью, часть пространства остается для монолитного армопояса. Глубина опирания плит зависит от толщины перекрытия, с учетом будущей теплоизоляции, и лежит в пределах от 70 мм для стальных конструкций и 120 — для поверхностей из пористых материалов. Они не заходят в стены из крупных бетонных блоков глубже, чем на 120 мм, из кирпича — на 160.

Процесс заливки армопояса напоминает фундаментные работы: устанавливается опалубка, внутри которой следует сделать прочный каркас-обвязку из металлопроката, далее все заполняется цементно-песчаным раствором (без щебня). Данный этап является обязательным, по всему периметру разделяемого помещения появляется конструкция, более прочная, чем сами стены, при укладке цокольного перекрытия его провести проще. В последнем случае по крайней кромке фундамента просто устанавливается дополнительная опалубка, расход раствора увеличивается незначительно.

Далее, с помощью подъемного крана размещаются бетонные балки перекрытия, шероховатая часть является верхней, гладкая — нижней. Все дальнейшие этапы вполне выполнимы своими руками. Возможны проблемы, связанные с размерами блоков, не всегда удается перекрыть все пространство. В этом случае плиты раскладываются с отступом в половину оставшегося свободного места, а полученные промежутки заполняются обрезками железобетона или шлакоблоком и заливаются тем же цементно-песчаным раствором, что и для армопояса. Для упрощения сцепления при закладке позволительны незначительные щели, но не более 5 мм, однако желательно их избегать. Согласно прилагаемой инструкции, не допускается монтаж сильно поврежденных плит при возведении многоэтажных зданий, но на надежность конструкции в малоэтажном доме мелкие дефекты и трещины не повлияют.

В любом случае бракованные элементы заводятся на стены глубже на 10 см, чем целые, дефектные участки лучше размещать с учетом попадания на будущие внутренние перегородки, также они монтируются между целыми панелями. Часто возникает вопрос: как сделать бетонное перекрытие надежным, с этой целью специалисты рекомендуют усилить места стыков металлическими прутами (еще эта процедура способствует более прочному соединению с несущими конструкциями).

Обязательно отслеживается горизонтальный уровень, предельно допустимые отклонения двух смежных поверхностей составляют: до 8 мм при длине плит до 4 м, до 10 при средних размерах, и 12 мм — для монолитов от 8 до 16 м. Толщина бетонного раствора под ребром плиты не должна превышать 20 мм. Желательно сделать дополнительную теплоизоляцию торцов, в частности — участков соприкосновения со стенами, все возможные пустоты заполняются. Этот этап очень важен, при его игнорировании в полостях накапливается конденсат, ржавеет арматура в перекрытии, сыреют стены и потолки.
