На сегодняшний день популярностью пользуются изделия, выполненные из профнастила. Как показывает практика, такая востребованность строительного материала обусловлена длительным эксплуатационным сроком, высокими техническими характеристиками. Широкое применение профнастила началось после того, как на производстве начали использовать для обработки готовой продукции антикоррозийные вещества, что способствовало существенному увеличению срока службы. Во время монтажных работ активно используют не только прямой, но и арочный гнутый профнастил.
Что такое арочный профлист
Арочный гнутый профнастил представляет собой профиль со стандартными гофрами трапециевидной формы, которые согнуты в дугу продольно. Важно понимать, что радиус дуги полностью зависит от предпочтений потенциального потребителя. Таким образом, изгиб может быть небольшим, едва заметным, а может иметь арку с радиусом изгиба в 300 мм. Арочный профнастил гнут на специальных станках, в результате чего несущая способность практически не изменяется, а если и подвергается изменениям, то заметить их невозможно.
Данный вид материала можно гнуть не только наружу, но и внутрь – выбор полностью зависит от будущего назначения строительного материала и требований заказчика. Для того чтобы предотвратить процесс появления коррозии, гнутый арочный профнастил предварительно обрабатывают специальными составами:
- цинк;
- PVDF;
- полиэстер;
- пластизол;
- пурал.
Самым бюджетным вариантом и в то же время недолговечным считается оцинкованный продольно гнутый профнастил. Данный вариант используют в тех случаях, когда планируется строительство временной конструкции, в результате чего срок службы особого значения не имеет.
Строительный материал, покрытый при помощи пурала либо PVDF, стоит в несколько раз дороже предыдущего варианта, срок службы такого арочного гнутого профнастила составляет порядка 50 лет. Для многих объектов используют профлист с нанесенным на него полиэстером. Как показывает практика, стоимость немного выше, чем у оцинкованного материала, но при этом эксплуатационный срок больше в несколько раз.
Важно учитывать тот факт, что арочный гнутый профнастил, покрытый полимером, может иметь порядка 15 стандартных оттенков, но существуют производители, которые по индивидуальному заказу могут придать готовой продукции любой оттенок.
Внимание! Если планируется окраска материала в редкий цвет, то важно понимать, что на производство уйдет намного больше времени, в результате чего такие заказы принимают только на изготовление большой партии арочного гнутого профнастила.
Области применения арочного гнутого профнастила
Арочный гнутый профнастил активно используют для возведения промышленных зданий за ограниченный промежуток времени. Гнутый профилированный лист отлично подходит для строительства:
- зернохранилищ;
- складов;
- ангаров для техники;
- временных либо постоянных цехов;
- выставочных павильонов.
Также гнутый профнастил отлично подходит для строительства беседок и навесов. Строения, выполненные из данного вида материала, кажутся воздушными, имеют привлекательный внешний вид.
Во время проведения монтажных работ с использованием гнутого материала не требуется наличие конька, не проводится герметизация стыков.
Кроме этого, арочный профнастил отлично подойдет для изготовления козырьков. В данном случае готовую продукцию можно согнуть самостоятельно либо приобрести продольно-гнутый профиль. Если радиус изгиба требуется минимальный, то лучше всего выполнить все работы самостоятельно.
Отлично смотрятся жилые строения, крыши которых выполнены из арочного гнутого профнастила. Особенностью таких конструкций является тот факт, что вся мансарда может быть жилой. Монтажные работы ничем не отличаются от процесса укладки профилированного материала. Единственное, что нужно учитывать – радиус изгиба, который выбирают индивидуально в зависимости от реализуемого проекта, в результате чего стоимость такой конструкции будет выше на 10-15%, чем обустройство обычной двухскатной крыши.
Важно! Сгибать профлист рекомендуется вдоль волн, но не поперек.
Виды профнастила для арочных конструкций
Если брать во внимание принцип производства арочного гнутого профнастила, то стоит отметить, что при необходимости можно гнуть продукцию с волнами любой высоты.
В действительности же процесс производства довольно сильно ограничен спросом. Как показывает практика, специальные станки, используемые для того, чтобы гнуть материал, не могут одновременно работать со всеми существующими марками. На российском рынке товаров и услуг в продаже можно найти профлисты С18ПГ и С44ПГ.
Маркировку можно расшифровать следующим образом:
- первая буква обозначает тип материала, таким образом, С – стеновой;
- следующие две цифры указывают высоту волн, то есть, 18 и 44 мм;
- буквы ПГ означают форму арки – продольно-гнутая.
После ПГ еще указывают ширину материала и толщину, все показатели указаны в мм.
С18ПГ является классическим строительным материалом, у которого небольшая несущая способность. Данный вариант отлично подходит для возведения строений в тех регионах, где в зимний период времени нагрузка от снега будет минимальной.
С44ПГ – материал, обладающий высоким уровнем несущей способности. Но показатели способны уступать несущим маркам профнастила, которые имеют толщину стали более 0,9 мм.
Технология производства арочного профнастила
Если рассматривать технологию производства арочного гнутого профнастила, то в данном случае стоит отметить тот факт, что оборудование может осуществлять работу по нескольким принципам:
- Поперечная деформация. Таким образом, станок, предназначенный для гибки арочного профнастила, оснащен специальными валами, которые имеют грани. Во время осуществления прокатки данные валы продавливают листы, оставляя на них вмятины согласно заданному шагу. В результате такого подхода имеется возможность получать готовую продукцию с плавным изгибом, при этом несущие потери будут минимальными. Стоит учитывать, что радиус дуги определяется шагом деформации.
- Радиусная формовка. Как показывает практика, данный вариант изготовления предпочтительнее предыдущего варианта. Обусловлено это тем, что строительный материал получается намного прочнее, при этом несущая способность выше. Такие высокие технические характеристики можно объяснить тем, что процесс формирования дуги и профилирование осуществляются одновременно, в результате чего не появляются вмятины, значительно ослабляющие продукцию.
Процесс производства осуществляется на линиях, которые имеют смещенные друг от друга формовочные ролики. В тот момент, когда лист стали проходит через станок, он не только приобретает трапециевидную форму, но и изгибается продольно. Радиус дуги можно определить положением роликов.
Процесс производства осуществляется на линиях, которые имеют смещенные друг от друга формовочные ролики. В тот момент, когда лист стали проходит через станок, он не только приобретает трапециевидную форму, но и изгибается продольно. Радиус дуги можно определить положением роликов.Также стоит учитывать, что оборудование, предназначенное для изготовления арочного гнутого профнастила, может быть как стационарным, так и передвижным. Во втором случае оборудование устанавливают на специальный прицеп, что позволяет перевозить производственную линию в любой цех.
Как согнуть профнастил своими руками
Как показывает практика, арочный гнутый профнастил пользуется меньшей популярностью, чем обычный строительный материал. Данная продукция используется преимущественно для строительства складских помещений и ангаров, в результате чего профилированные листы заказывают напрямую у производителя большими партиями, в результате материал имеет необходимый радиус изгиба. Если планируется возведение беседки либо строительство козырька, то в данном случае можно согнуть профлист своими руками.
Важно понимать, что выполнить работы по изгибу строительного материала самостоятельно можно с том случае, если высота волны будет минимальной, например, 8 либо 10 мм. Если волна будет больше, то согнуть материал самостоятельно будет довольно проблематично.
Если воспользоваться какими-либо самодельными приспособлениями и выполнить данную работу, то стоит брать во внимание тот факт, что геометрия арочного профнастила будет существенно нарушена, что приведет к неплотному прилеганию и другим неприятным последствиям.
Совет! Не стоит пытаться самостоятельно согнуть готовую продукцию, у которой высота волн составляет 18 мм и больше.
Монтаж гнутого профнастила
При необходимости можно осуществить монтаж арочного профнастила своими руками.
Для этого потребуется воспользоваться стандартной схемой. Таким образом, вместо конька стоит использовать загнутый лист, который будет уложен поверх других листов. Для того чтобы избежать протечек, рекомендуется делать нахлест намного больше.
Во время монтажа важно следить за тем, чтобы профнастил был выровнен относительно света. Фиксация выполняется к обрешетке по верхнему краю материала. Крепление осуществляют при помощи саморезов, соблюдая шаг примерно 10-15 см. Независимо от того, для каких целей используют арочный гнутый профнастил, крепление обязательно должно осуществляться в каждую волну.
Заключение
Арочный гнутый профнастил – довольно популярный строительный материал, который нашел широкое применение в разных строительных отраслях. Таким образом, готовую продукцию при необходимости можно использовать не только для возведения временных конструкции либо складских помещений, но и в качестве кровельного материала для жилых помещений.
Арочный профнастил: преимущества, монтаж и цена
Арочный профнастил представлен профилированными листами, которые имеют форму дуги, при этом закругление может быть как вогнутым, так и выпуклым.
Такой вид профнастила на сегодняшний день является очень востребованным. С появлением арочного профнастила сделала работу архитекторов и строителей намного легче. С таким, арочным профнастилом, можно создавать постройки самых замысловатых форм. Арочное перекрытие непременно найдет применение, как на хоздворе, так и на больших производственных или промышленных площадках.
Арочные профилированные листы
Отличительные черты материала
Арочный профилированный лист с цинковым покрытием – невероятно гибкий материал. Его можно применять в быту, или в промышленности. Чаще всего арочная конструкция используется для перекрытия округлых зданий. Такие крыши могут быть самых разнообразных форм и не имеют углов. Многие по ошибке полагают, что арочный ангар из профнастила можно перекрыть обычным стеновым профилированным листом. Но это совершенно неправильно. Такое здание прослужит намного меньше, установка будет непрочной и не стойкой к погодным условиям.
Внимание!!! Наши читатели считают, что утренняя рыбалка — миф! Раскрыт секрет улова, необходимо всего лишь растворить 1 пакетик в 0,5 литрах воды читать далее.
..
Среди преимуществ арочных материалов можно выделить следующие:
- Небольшая толщина при возможности выдерживать очень большие нагрузки (до 20 кг)
- Легкий монтаж, при этом подобные профилированные листы можно крепить как на каркасы из металлических труб, так и на деревянную или пластиковую основу.
- Быстрый монтаж. Обеспечивается тем, что монтировка происходит по пролетам. В качестве инструмента применяют заклепочники или ручные шуруповерты-пистолеты.
Производственные нюансы
Изготовление профилированных листов дугообразной формы происходит по определенной технологии. Во время такого производства используется самая современная техника, которая отличается высокими геометрическими точностями, особенно роликовые валы и гильотинные ножницы.
Схема арочного навеса для автомобиля
Доставляются арочные материалы рулонами. Далее происходит размотка легированной оцинкованной стали. Делается это специальным подъемным механизмом – производственным краном.
На прокатном столе начинается этап обработки материала. По столу он передвигается , проходит разгибание и центровку, что в итоге является обеспечением прочности профилированного листа. Наиболее ответственным этапом является гофрирование материала, которое происходит на прокатных станках с высокоэффективными показателями. Отличительные черты арочного профнастила – высокие показатели жесткости. Однако размеры гофры не должны при этом быть слишком большими, иначе гибкость будет очень маленькой. И выход был найдет производителями! Они научились комбинировать формы углублений. Чтобы создать изогнутый профилированный лист, разрабатываются специализированные валы с несколькими гранями. После того, как заканчивается холодная прокатка, на листах из стали появляются нужных форм впадины.
Далее происходит обрезка листов гильотинными ножницами и покраска профнастила в специальном цехе.
Монтажные правила
Арочные навесы из профнастила, как и любые другие конструкции типа гаража круглой формы или ангара, сделать просто даже собственными усилиями. Покупка материала осуществляется на большие отрезки. Самое сложное, что вам предстоит, — это выбрать место для строительства и залить фундамент. А вот монтаж каркаса – дело совершенно не сложное.
Цена арочного профнастила в разных регионах
- В первую очередь рассчитываются размеры будущей постройки, делается разметка периметра и забиваются уголки из арматуры. Если вы строите круглый гараж, то следует обозначить фундаментные линии и прокопать траншею. При этом помните: траншеи не должны проходить в непосредственной близости от труб коммуникации и дорог.
- Заливка фундамента происходит на 10 см, песчаная подушка должна быть не менее 5 см. И в последнюю очередь производим заливку цементом (на 10 см).
- Когда фундамент готов, следует заняться установкой труб и их фиксацией – они послужат будущими опорами нашей арочной конструкции.
Профнастил для арки крепится так же, как и обычный материал. Нахлест должен быть не слишком большим – всего до 4 сантиметров. При этом крепления делаются заклепками или шурупами.
Крыша из арочного профнастила неимоверно прочная, ей не страшны сильные снегопады или ураганы. Однако при монтаже не забывайте о том. Что обязательно должна быть вентиляция, а конструкцию нужно непременно укреплять. Расстояние, которое следует оставлять между утеплителем и стальным настилом, должно быть не менее 7 см.
Арочный профнастил оптом — Центр по строительству и комплектации зданий
В состав арочного профнастила входят профлисты, имеющие трапециевидную форму, подвергаемые, после конфигурации профиля, процессу гибки металла с определенным радиусом.
При нескольких конфигурациях профиля гнутый профнастил изготавливают из листа стального в рулонах не только за один, но и за два технологических этапа.
Благодаря использованию арочного профнастила становится возможным перекрытие пролетов величиной до 30 метров. Первостепенная задача арочной металлоконструкции на заказ – выполнение функции значительной перпендикулярной силы в профиле, следствием чего является обеспечение крепких горизонтальных нагрузок в опорных подушках. Все это необходимо учитывать в нижележащей металлической конструкции. Поэтому, как правило, систему сооружают растяжками, размещаемыми с интервалом в два-три метра и выполняющими (за счет грузов) действие горизонтальных сил от арок таким образом, чтобы расположенная ниже конструкция принимала только по вертикали любую нагрузку, помимо ветровой.
Основные сферы использования гнутого профнастила c21: сооружение арочных, сводчатых и иных сложных строительных металлоконструкций.
Строительство ангара из профнастила
Просматривая современный каталог профнастила, Вы можете убедиться в огромном разнообразии данного материала. Металлическая конструкция возводимых ангаров и гаражей из профнастила и панелей типа сэндвич обшита профилированными оцинкованными листами (с целью сооружения холодного варианта постройки) или сэндвич-панелями (для создания утепленного варианта ангара). Оцинкованные листы толщиной в 0,5 мм с помощью самонарезающих винтов закрепляют на металлокаркасе. Для строительства ангаров из профнастила не требуется возводить капитальный фундамент – достаточно использовать его «облегченный» вариант.
Чаще всего ангары, выполненные из профнастила кровельного цена (различные виды материала представлены в каталоге профнастила), поддаются легкому монтажу и демонтажу. Их транспортировка не доставляет трудностей: не требуется выполнение специфических требований к погрузке-разгрузке и перевозке.
Для возведения холодных металлических ангаров сельскохозяйственного, промышленного назначения, разнообразных ограждений целесообразно использовать металлопрофиль. Важный параметр данного материала – высокая точность сборки. Он используется для оформления как промышленных, сельскохозяйственных, так и общественных, жилых зданий.
В качестве обшивки для холодных металлических ангаров используется оцинкованный профлист с8, имеющий толщину в 0,5-1,2 мм. Также практикуется применение покрытого полимерным покрытием и специальной порошковой краской профлиста.
Профнастил продольно гнутый, профнастил для арочных конструкций
Вы строите склад, производственное, торговое или любое другое помещение арочного типа? Выбираете материал для наружного оформления арочного здания? Производите ремонт фасада любых арочных конструкций? Компания ООО «ЦСКЗ» предлагает уникальное решение для покрытия арочных конструкций – профиль продольно-гнутый (ППГ) (арочный профнастил) – закругленный дугой профилированный лист.
Прайс-лист на профиль продольно-гнутый (ПГ) (арочный)

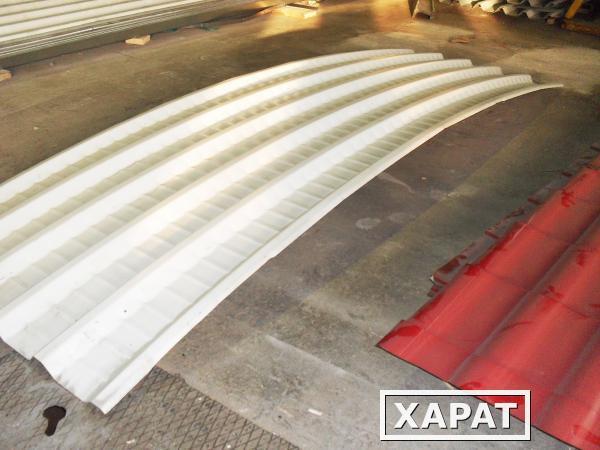

Продольно гнутый профиль С18ПГ и С44ПГ
- красивый ровный, почти незаметный стык листов
- радиус загиба индивидуальный по форме конструкции (расчет радиуса загиба, длины, количества листов, оптимальной высоты профиля производится бесплатно)
- минимум отходов благодаря точному расчету по проекту
- удобный, легкий, быстрый монтаж
- высокая жесткость конструкции (специальная форма профиля, толщина металла от 0,5 до 0,9 мм)
- оригинальный внешний вид
- цветные полимерные покрытия
- цена от 200 руб/м2.
Профнастил для арочных конструкций — применяется:
- в арочных конструкциях, сводчатых сооружениях.
- в оформлении карнизов, углов стен и крыш, других строительных конструкциях.
Максимально возможный промежуток между опорами – 2,5 м.
Профнастил продольно-гнутый – характеристики
- Длина профиля: от 2,5 м до 4 м (стандартная – (3,7-3,8) м.)
- Максимальная длина деформируемого места: 4 м.
- Минимальный радиус: 300 мм.
- Стандартный нахлёст: 100 мм.
- Толщина металла: 0,5; 0,6; 0,7; 0,8; 0,9 мм.
- Монтажная ширина листа для С18 ПГ и С44ПГ: 1000 мм.
|
Фото 1. Ангар до отделки продольно-гнутым профилем (профнастил оцинкованный для арочников) |
|||
Профнастил продольно-гнутый – характеристики
| Длина профиля: | от 2,5 м до 4 м (стандартная – 3,7-3,8 м) |
| Максимальная длина деформируемого места: | 4 м |
| Минимальный радиус: | 300 мм |
| Стандартный нахлёст: | 100 мм |
| Толщина металла: | 0,5; 0,6; 0,7; 0,8; 0,9 мм |
| Монтажная ширина листа для С18 ПГ и С44ПГ: | 1000 мм |
Профнастил С18ПГ
| Высота гофры: | 18 мм |
| Габаритная ширина листа: | 1023 мм |
| Шаг деформации: | 50 мм |
Профнастил С44ПГ
| Высота гофры: | 44 мм |
| Габаритная ширина листа: | 1047 мм |
| Шаг деформации: | 72,6 мм |
Используемые в производстве материалы:
- оцинкованная сталь;
- оцинкованная сталь с односторонним полимерным покрытием (Полиэстер, Пластизоль, ПВДФ, Пурал, Лак) и с эмалью обратной стороны;
- оцинкованная сталь с двухсторонним полимерным покрытием (Полиэстер, Пластизоль, ПВДФ, Пурал).
Покрытие полиэстер, стандартные цвета RAL:
- Срок изготовления от 7-ми дней.
- Упаковка: на поддоне в 1 ярус (стоимость профиля указывается без поддона).
- По желанию заказчика возможна комплектация профиля крепежными элементами и погонажными изделиями.
- Ширина и длина ячеек, рекомендуемая длина, радиус изгиба рассчитывается индивидуально под каждый проект.
Для расчета необходимо предоставить чертеж или эскиз (можно от руки) проекта с основными размерами.
|
|
|
|
|
КамчатскийАрочная крыша из профнастила своими руками. Конструкция и достоинства арочных крыш
Конструкция и достоинства арочных крышАрочная крыша из профнастила своими руками. Конструкция и достоинства арочных крыш
Арочная крыша представляет собой изогнутую конструкцию, имеющую форму дуги. Такие крыши используются в жилых домах, на промышленных объектах и административных постройках для защиты от внешних факторов. До недавнего времени сфера использования арочных крыш ограничивалась специализированными постройками – бассейнами, оранжереями и пр.
Сейчас же арочные конструкции с успехом используются в самых разных ситуациях, что в немалой степени обуславливается рядом присущих им достоинств, среди которых:
- Оригинальные визуальные характеристики. Крыши арочного типа встречаются нечасто, поэтому жилой дом с такой конструкцией автоматически становится оригинальным и выделяющимся на фоне более традиционных скатных кровель.
- Хорошая сопротивляемость ветру. Изогнутая форма обеспечивает арочным крышам хорошую аэродинамику, благодаря которой конструкция в итоге оказывается защищенной от срывов покрытия.
- Небольшая снеговая нагрузка. На выгнутой арочной крыше снег попросту не задерживается, поэтому все опорные элементы испытывают значительно меньшую нагрузку, чем в других типах конструкций.
- Расширение свободного пространства под кровлей. Арочная конструкция кровли делает внутренний объем помещений более просторным с визуальной точки зрения.
Кроме того, стоит отметить и универсальность арочных конструкций – при необходимости их можно использовать в любых архитектурных стилях, от довольно архаичных до вполне себе современных.
Круглая крыша своими руками. Как сделать круглую крышу
Идеально круглой крыши быть не может. Данные конструкции бывают коническими или купольными. Круглой её можно назвать только потому, что она покрывает здание такой формы. Кровлей в таких видах крыш часто выступает мягкая черепица. Бывает она встречается из металла или натуральной черепицы. Данную крышу практичной назвать нельзя, особенно, если это касается частных домов. Такая невысокая популярность возникла из-за сложностей с реализацией.
Чтобы ее спроектировать, нужны серьезные знания, как математики, так и черчения.
Если вы не обладаете такими познаниями, то возведение конструкции лучше доверить специалистам. Если уверены в том, что сможете разобраться, как сделать круглую крышу, то ниже мы приведем пошаговое руководство по её строительству. А разберем мы два наиболее популярных типа: купольную и коническую.
Коническая крыша
Сразу сообщаем, что расчеты по проектированию её и следующей крыши вы не найдете. Такую работу лучше заказать у профессионалов. Мы лишь расскажем, как правильным образом её сделать.
- Укладка гидроизоляции. В самом начале нужно уложить рубероид под мауэрлат. Можно также использовать другой тип гидроизоляции.
- Монтаж мауэрлата. Его делают из деревянных брусков, размером 150*150мм. Крепеж происходит с помощью анкерных болтов.
- Установка несущего столба. После вышесказанного проводится монтаж данного элемента, выступающий опорой всей системы стропил. Столб крепится к основанию с помощью откосов из бруса толщиной от 40мм. Помните, что в верхней части нужно прикрепить второе опорное кольцо из брусков дерева . Это нужно сделать перед монтажом центрального столба (в статье «» вы можете найти немало полезной информации).
- Стропильная система . Для её создания потребуется клееный деревянный брус, способный выдержать большую нагрузку. Далее осуществляем сборку стропил. Ширина между опорными элементами не должна быть более 50-70см (в зависимости от диаметра крыши). Подробнее об этом можно прочитать в материале «».
Помните, что в верхней части нужно прикрепить второе опорное кольцо из брусков дерева . Это нужно сделать перед монтажом центрального столба (в статье «» вы можете найти немало полезной информации).Если высота крыши более 2-х метров, то следует сделать дополнительное опорное кольцо, которое крепится к стропилам. После этого нужно уложить гидроизоляцию при помощи степлера. Затем можно класть кровлю.
После того, как все работы выполнены, можно приступить к утеплению крыши. У нас есть полезная статья на этот счет — «». Хоть там речь идет про конструкцию с двумя скатами, приводящиеся там рекомендации будут уместны и для круглого типа.
Как сделать круглую крышу дома (купольная)
Создание данной крыши ничем практически не отличается от предыдущего варианта.
Это только касается стропильной системы. Для её создания берут арочные деревянные элементы, которые состоят из нескольких секций. Один конец арки соединяется с мауэрлатом, а другой со 2-м опорным кольцом центрального столба. Данная система еще называется висячей. Стропила устанавливаются вокруг столба с расстоянием 70-90см. По внешней стороне следует сделать обрешетку из досок, а затем прикрепить гидроизоляцию и кровлю.
Дугообразная крыша. Возведение арочной крыши своими руками
Арочные крыши применяют на зимних садах общественных бассейнах, выставочных галереях и стадионах. Однако в настоящее время имеется тенденция к установке арочных кровель и в строительстве частных домов.
Арочная крыша на частном жилище может сооружаться над холлом, лестничной клеткой, мансардным помещением и зимним садом.
При строительстве арочных кровель применяют несущих конструкции из металла, дерева бетона. кровельное покрытие изготавливается из стекла,, сотового либо листового поликарбоната. А при возведении не прозрачной крыши применяют медь, оцинкованную сталь, титановые материалы или деревянный гонт.
Достоинства арочных крыш
Крыши данного типа по сравнению со скатными кровлями обладают следующими преимуществами:
- воздушный поток не тормозится крышей и не оказывает ветровую нагрузку или существенное давление на ее конструкцию;
- снег беспрепятственно скатывается с крыши благодаря ее обтекаемой форме;
- прозрачная кровля создает достаточно хорошее естественное освещение внутреннего пространства;
- постройка с такой крышей выглядит как старинное изнутри и снаружи;
Несущая конструкция
Конструкция арочной крыши создается из арок, дуг или ферм, изогнутых надлежащим образом.
Они могут быть сделаны:
- из квадратных профильных стальных труб ;
- из алюминиевых профилей : U-, H-, F-образных и др. Алюминий не подвергается коррозии, достаточно легко устанавливается и не требует обслуживания.профиль выглядит эстетично и имеет относительно небольшой вес, что является наиболее важным для арочной конструкции кровли. Высокая стоимость является единственным недостатком;
- из железобетонных конструкций . Данный каркас редко используется в частном строительстве из- за высокой стоимости, достаточно большого веса и трудностей, возникающих при транспортировке. Для того, чтобы стены дома выдержали такой бетонный каркас, они должны иметь повышенную прочность, а также опираться на достаточно мощный фундамент. В ходе монтажа железобетонного каркаса не обойтись без подъемной специальной техника;
- из дерева . Этот экологичный строительный материал достаточно успешно используется и сегодня. При этом его необходимо пропитывать специальными огнезащитными составами и гидрофобизаторами;
- также существует вариант бескаркасной арочной крыши . В таком случае оцинкованные стальные листы, обладающие жесткостью одновременно выполняют рольи кровельного покрытия;
Покрытие арочных крыш
Для крыш данного типа применяются следующие кровельные материалы:
Оцинкованная сталь
Стальные оцинкованные листы обладают необходимой жесткостью и могут служить не только покрытием кровли, но и несущей конструкцией.
При использовании этого материала получают достаточно жесткий и прочный каркас и герметичное покрытие арочной крыши.
Арочный профнастил
Его, в отличие от стенового, выпускают согнутым по дуге установленного радиуса. Его монтируют на деревянный либо алюминиевый каркас целыми пролетами.
Другие виды покрытия
- Прозрачные материалы, такие, как листовой или сотовый поликарбонат, пластик, закаленное стекло.
Кровля из поликарбоната
Листовой иявляется востребованным материалом и достаточно часто сегодня применяется в конструкциях круглых кровель современных построек.
Важно отметить, что поликарбонат легко гнется в холодном состоянии. За счет этого свойства его можно применять для крыш самых различных форм.
Этот материал обладает следующими минусами:
- Поликарбонат может быть повреждён крупными градинами, если не имеет спецпленки, обеспечивающей противоградовую защиту;
- Легко теряет свою внешнюю привлекательность из-за сколов и царапин;
- Обладает большим коэффициентом теплового расширения. Это свойство необходимо учитывать при укладке материала;
- Если под прозрачной арочной крышей располагается достаточно большое помещение, то в летние месяцы в нем может быть очень жарко и душно. По этой причине в подобных помещениях следует устанавливать принудительную вентиляцию или систему кондиционирования воздуха.
Арочные навесы из профнастила. Устройство навеса из профнастила: какой построить
По большому счету, конструкция любого навеса является одинаковой – разница, которая обуславливает разделение этих построек на типы, заключается только в их форме. В этом отношении можно выделить навесы арочной и скатной конструкции.
- Односкатный навес из профнастила. В большинстве случаев данный тип конструкции навеса используется тогда, когда постройка пристраивается к дому или чему-либо другому – такой навес отличается простотой конструкции и в большинстве случаев имеет опоры только с одной стороны. Другая часть навеса попросту пристегивается к стенам дома с помощью анкерных винтов . Вместе с простотой конструкции появляется и один неприятный момент – это все та же пристыковка навеса к стенам, которая требует особого подхода к герметизации данного соединения.
- Двухскатный навес из профнастила. Это уже полноценный домик, а вернее установленная на опоры крыша – как правило, такие навесы изготавливают редко. Эта форма крыши применяется только тогда, когда речь идет о больших навесах – например, о просторной летней кухне открытого типа, в которой кроме оборудования, планируется размещать и порядочных размеров обеденную зону.
- Арочный навес из профнастила. Он просто красивый и ничего более. Как вариант, в качестве его преимуществ можно выделить универсальность – он отлично подходит как для изготовления пристраиваемых к дому навесов, так и для монтажа отдельно стоящих построек этого типа. Единственное «но» в арочной конструкции навеса заключается в том, что она не подходит для изделий большой площади – в большинстве случаев такой формы навес имеет вытянутые очертания.
Арочный профнастил. Что такое арочный профлист
Арочный гнутый профнастил представляет собой профиль со стандартными гофрами трапециевидной формы, которые согнуты в дугу продольно. Важно понимать, что радиус дуги полностью зависит от предпочтений потенциального потребителя. Таким образом, изгиб может быть небольшим, едва заметным, а может иметь арку с радиусом изгиба в 300 мм. Арочный профнастил гнут на специальных станках, в результате чего несущая способность практически не изменяется, а если и подвергается изменениям, то заметить их невозможно.
Данный вид материала можно гнуть не только наружу, но и внутрь – выбор полностью зависит от будущего назначения строительного материала и требований заказчика. Для того чтобы предотвратить процесс появления коррозии, гнутый арочный профнастил предварительно обрабатывают специальными составами:
Самым бюджетным вариантом и в то же время недолговечным считается оцинкованный продольно гнутый профнастил. Данный вариант используют в тех случаях, когда планируется строительство временной конструкции, в результате чего срок службы особого значения не имеет.
Строительный материал, покрытый при помощи пурала либо PVDF, стоит в несколько раз дороже предыдущего варианта, срок службы такого арочного гнутого профнастила составляет порядка 50 лет. Для многих объектов используют профлист с нанесенным на него полиэстером. Как показывает практика, стоимость немного выше, чем у оцинкованного материала, но при этом эксплуатационный срок больше в несколько раз.
Важно учитывать тот факт, что арочный гнутый профнастил, покрытый полимером, может иметь порядка 15 стандартных оттенков, но существуют производители, которые по индивидуальному заказу могут придать готовой продукции любой оттенок.
Крыша из профнастила на гараж. Процесс укладки профнастила
Перед тем как покрыть крышу гаража профнастилом делают несущую обрешетку для профлиста. Она будет сплошной или разряженной, величина шага между досками, зависит от выбранного кровельного материала. Рекомендуется использовать профнастил с маркировака Н — несущий, или НС — универсальный. Чем больше высота волны на листе, тем более разряженная обрешетка допускается.
Некоторые разновидности профнастила имеют особые капиллярные канавки. Они помогают отводить влагу и надежно скрепляют листы между собой.
При монтаже приходится поднимать листы на крышу. Для этого можно использовать доску, и опираясь на нее подавать материал. Некоторые мастера делают отверстие на краю листа по центру. Затем, при помощи загнутого гвоздя, привязанного к бечевке, поднимают профлист. В таком положении работу без труда можно выполнить вдвоем.
На крыше гаража профнастил укладывают с нахлестом в две волны. Далее, кровельный материал прикручивают при помощи специальных саморезов. Важно подобрать крепление одного цвета с кровлей, а также чтобы была полимерная шайба. Так, вы получите герметичное соединение, которое не изогнет профлист.
Нахлест для профлиста марки НС-8 и НС-10 всегда должен быть в две волны. Другие разновидности, с большей высотой волны, можно соединять на одну волну. Величина наезда одного ряда на другой зависит от уклона кровли. Если угол больше 30° достаточно 150 мм, а при уклоне в 15—30° потребуется не меньше 200 мм. Наибольшее количество материала потребуется на крышах с уклоном до 15°, так как тут минимальный нахлест рядов равен 250 мм.
Иногда обстоятельства вынуждают проектировать односкатную крышу из профнастила на гараж с углом ската меньше 12°. Для того чтобы влага не проникла в гараж потребуется обрабатывать стыки герметиком.
Самый ответственный момент — крепление первого листа. Важно чтобы он лежал ровно, так как небольшое отклонение приведет к проблемам. Не забудьте оставить свес в 100—200 мм, он защитит стены от попадания влаги.
Первый лист профнастила закрепите в нижнем углу крыши, при помощи одного самореза. Затем положите второй лист и подкорректируйте положение так, чтобы свес был одной величины на всей длине. Теперь можно прикрутить материал окончательно.
После того как было смонтировано кровельное покрытие на гараже из профнастила остается прибить ветровые доски. На всю работу, от устройства каркаса до последнего самореза, уйдет не больше двух—трех дней. Во время работы следите за техникой безопасности, передвигайтесь по крыше с осторожностью. Тогда вы сохраните свое здоровье и сделаете кровлю из профнастила своими руками.
Видео навес из профлиста С-8 арочный!!!
Что такое профнастил?
Гофроупаковка — это универсальная, экономичная, легкая, прочная, пригодная для повторного использования, практичная и в то же время динамичная форма упаковки. Гофрированный картон — это гораздо больше, чем просто коробка. Ежедневно он предоставляет глобальные решения и преимущества для всех видов приложений во всех сферах повседневной жизни.
Гофрированный материал — это жесткий материал для транспортировки и упаковки, который можно разрезать и складывать до бесконечного разнообразия форм и размеров, сконструированный в соответствии с почти научными спецификациями, даже позволяя прямую печать с графикой высокого разрешения.Это очень эффективная форма транспортной упаковки, которая обеспечивает защиту, идентификацию, экономичность и производительность, поскольку она защищает упаковываемый ею продукт по всему миру, является гофрированным.
Corrugated предлагает практически неограниченное количество возможных комбинаций типов картона, размеров канавок, плотности бумаги, типов клея, обработки и покрытий. Гофрированный обычно; специально разработанные для удовлетворения конкретных требований заказчика. Гофрированный картон — это натуральный, экологически чистый материал с непревзойденными показателями по переработке и восстановлению.
Гофрированный материал — чрезвычайно гибкий носитель, вмещающий широкий спектр возможностей печати для полного удовлетворения требований конечного пользователя. На гофрированном картоне можно печатать методом флексографии, литографии и трафаретной печати. Вот почему гофроупаковка известна как эффективное средство продаж и маркетинга — «тихий продавец».
Гофрированный картон изготавливается из бумаги, состоящей из целлюлозных волокон, которые являются первичными или переработанными. Это делает гофрированный материал возобновляемым природным ресурсом.
Гофрированный картон изготавливается из комбинации двух листов бумаги, называемых лайнером , , приклеенных к гофрированной внутренней среде, называемой канавкой.
Эти три слоя бумаги собраны таким образом, чтобы общая структура была прочнее, чем у каждого отдельного слоя.
Эта конструкция образует серию связанных арок, которые хорошо известны своей способностью выдерживать большие веса. Такая структура придает гофрированному картону значительную жесткость и прочность.Воздух, циркулирующий в канавках, также служит изолятором, который обеспечивает отличную защиту от колебаний температуры.
Существует много типов гофрированного картона, каждый с различными размерами канавок и профилями, которые предлагают множество комбинаций, предназначенных для создания упаковки с различными характеристиками, прочностью и характеристиками.
Затем гофрированный картон разрезается и складывается в бесконечное множество форм и размеров, чтобы стать гофрированной упаковкой.
Гофрированный картон — это высокоэффективный упаковочный материал, предназначенный для упаковки, защиты и продвижения продукции. Гофрокартон разработан для штабелирования. Он выдерживает верхнее и боковое давление, устойчив к раздавливанию и выдерживает испытания на прочность на разрыв. Гофрированный картон обладает прочностью на разрыв, растяжение и разрыв, чтобы выдерживать давление при транспортировке. Гофрированный картон устойчив к ударам, падению и вибрации, а также обеспечивает равномерное штабелирование и распределение веса.
Авторское право 1999 I Waterman (Box Makers) Ltd.Все права защищены по всему миру
Технические характеристики гофроупаковки для электронной коммерции
Гофрированный картон или «комбинированный картон» состоит из двух основных компонентов: лайнера и среднего. Оба изготовлены из особого вида плотной бумаги, называемого тарным картоном. Linerboard — это плоская облицовка, которая плотно прилегает к среде. Среда — волнистая рифленая бумага между вкладышами
Single Face: Один носитель приклеивается к одному плоскому листу лайнерборда.
Одностенная: Среда находится между двумя листами лайнер-картона. Также известен как Double Face.
Двойная стенка: Три листа лайнера с двумя средними между ними.
Тройная стенка: Четыре листа облицовочного картона с тремя промежуточными слоями между ними.
Описание канавок для гофрированного картона
Архитекторы на протяжении тысяч лет знали, что арка с правильной кривой — самый надежный способ перекрыть данное пространство.Изобретатели гофрированного картона применили тот же принцип к бумаге, когда они поместили арки в гофрированный материал. Эти арки известны как канавки, и когда они прикреплены к облицовке клеем, они сопротивляются изгибу и давлению со всех сторон.
Когда кусок комбинированной доски кладется на его конец, арки образуют жесткие колонны, способные выдержать большой вес. Когда давление прикладывается к стороне доски, пространство между канавками действует как подушка для защиты содержимого контейнера.Канавки также служат изолятором, обеспечивая некоторую защиту продукта от резких перепадов температуры. В то же время вертикальная облицовка обеспечивает еще большую прочность и защищает канавки от повреждений.
Канавки бывают нескольких стандартных форм или профилей (A, B, C, E, F и т. Д.). Первой была разработана А-флейта. Следующей была B-флейта, она намного меньше, чем A-флейта. Далее следует C-образная канавка, размер которой находится между A и B. Это также самый распространенный профиль большой канавки. Канавка E меньше, чем B, а канавка F еще меньше.Из-за различий в размерах канавок между производителями FBA больше не публикует рекомендации по использованию канавок.
В дополнение к этим пяти наиболее распространенным профилям создаются новые профили с канавками — как больше, так и меньше, чем перечисленные здесь — для более специализированных плат. Как правило, профили с канавками большего размера обеспечивают большую прочность на вертикальное сжатие и амортизацию, в то время как профили меньшего размера обеспечивают лучшую устойчивость к технологическому процессу и раздавливанию при печати.
Различные профили канавок могут быть объединены в одну комбинированную плиту.Например, в трехслойной доске один слой материала может быть A-канавкой, а два других слоя — C-канавкой. Такое смешение профилей канавок позволяет дизайнерам управлять прочностью на сжатие, амортизацией и общей толщиной комбинированной плиты.
Вернуться на главную страницу технической информацииЧто такое гофрированный? — Подробная информация об общих стилях досок и канавках
Гофрированный картон или «комбинированный картон» состоит из двух основных компонентов: лайнера и носителя.Оба изготовлены из особого вида плотной бумаги, называемого тарным картоном. Подкладка — это плоский материал, обычно на внешней поверхности плиты, но также и внутри для некоторых структур, который прилипает к среде. Среда — это бумага, которая сформирована в виде арок или канавок на одинарной облицовке и приклеена между облицовкой облицовочного картона.
Флейты
На протяжении тысячелетий архитекторы знали, что арка с правильным изгибом — самый надежный способ перекрыть данное пространство. Изобретатели гофрированного картона применили тот же принцип к бумаге, когда они поместили арки в гофрированный материал.Эти арки известны как канавки, и, будучи прикрепленными к облицовке клеем, они сопротивляются изгибу и давлению со всех сторон.
Когда кусок комбинированной доски кладется на его конец, арки образуют жесткие колонны, способные выдержать большой вес. Канавки служат для разделения листов облицовочного картона, максимизируя жесткость картона на изгиб. Когда давление прикладывается к стороне доски, пространство между канавками действует как подушка для защиты содержимого контейнера.Канавки также служат изолятором, обеспечивая некоторую защиту продукта от резких перепадов температуры. В то же время вертикальная облицовка обеспечивает дополнительную прочность и защищает канавки от повреждений.
Флейты бывают нескольких основных обозначений. Канавки с одинаковым обозначением имеют одинаковый размер, но могут иметь разные профили канавок и количество канавок на фут в пределах данного обозначения:
- Канавка была первоначальным профилем канавок для гофрированного картона.У него около 33 флейт на фут.
- B Зубья были разработаны для самонесущих консервов, поэтому для них не требовались ящики, выдерживающие большую нагрузку. У него около 47 флейт на фут.
- C-флейта была разработана как универсальная флейта, и у нее около 38 канавок на фут.
- E-образная канавка была следующим успешным профилем канавки, и она имеет около 90 канавок на фут.
- F-образная канавка была разработана для небольших складных картонных коробок.У него около 125 флейт на фут.
Доска комбинированная
На приведенном ниже рисунке показаны четыре основных типа комбинированного картона, которые чаще всего создаются из лайнерборда и среднего с использованием различных структур канавок:- Односторонний: Один гофрированный материал приклеивается к одному плоскому листу лайнера.
- Одностенная: Гофрированный материал приклеивается между двумя листами облицовочного картона. Также известен как Double Face.
- Двойная стенка: Три листа лайнера с двумя средними между ними.
- Тройная стенка: Четыре листа облицовочного картона с тремя промежуточными слоями между ними.
Стили коробок
Ящики можно использовать для перевозки всего, от яблок до стиральных машин. Изменяя конструкцию коробки, комбинируя слои гофрированного картона или добавляя внутреннюю упаковку, можно изготавливать гофрокороб для эффективной транспортировки и хранения практически любого продукта.Многие стандартные стили коробки можно идентифицировать тремя способами: по описательному имени, по аббревиатуре, основанной на этом имени, или по международному кодовому номеру. Система числовых кодов, известная как International Fibreboard Case Code, была разработана Европейской федерацией производителей гофрированного картона (FEFCO) в сотрудничестве с Европейской организацией твердого картона (ESBO), чтобы избежать путаницы при общении на разных языках.
Ниже приведены некоторые общие категории и конструкции стиля коробки.Имейте в виду, что есть много других стандартных стилей, из которых можно выбирать. Кроме того, ящики из гофрированного картона могут быть изготовлены по индивидуальному заказу в соответствии с конкретными потребностями любого пользователя ящика. Более подробную информацию о дополнительных возможностях стиля коробки можно получить у представителя производителя.
Для получения дополнительной информации о гофре:
- Закажите Справочник по волоконно-оптическим коробам, выпущенный к 75-летнему юбилею, один из самых популярных информационных текстов в индустрии гофрирования. Нажмите здесь , чтобы узнать об этом подробнее или разместить заказ.
- Посетите www.corrugated.org , где можно найти дополнительную информацию о самом гофрированном картоне, других организациях, работающих над тем, чтобы гофрированный картон оставался на переднем крае всей упаковочной индустрии, а также о возможностях карьерного роста в области гофрированного картона.
— интернет-магазины и обзоры на гофрокартон на AliExpress
Отличные новости !!! Вы попали в нужное место для гофрокартона.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.
Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, которые предлагают быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.
AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот гофрированный картон в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили гофрокартон на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.
Если вы все еще не уверены в гофрокартоне и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.
А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести гофрированный картон по самой выгодной цене.
У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.
Преимущества гофрированного картона для упаковки
Гофрированный картон не часто ассоциируется с высокотехнологичными решениями, но на самом деле этот материал специально разработан с использованием передовых компьютерных систем проектирования и производства.Гофрированный материал представляет собой арочную бумажную конструкцию, известную как «канавка», которая помещается между двумя вкладышами. Сложная конструкция имеет решающее значение для обеспечения того, чтобы материал выдерживал широкий диапазон веса, защищал от влаги и предоставлял экологически безопасные упаковочные решения. Картонные коробки из гофрированного картона могут быть адаптированы для перевозки практически любых предметов, от фармацевтических товаров до сыпучих пищевых продуктов, и используются ежедневно в самых разных отраслях промышленности. Они также являются экологически безопасными и пригодными для вторичной переработки решениями, которые помогают сократить расходы.Читайте дальше, чтобы узнать больше о решениях для защитной упаковки, настраиваемых опциях и рентабельных и устойчивых преимуществах гофрокоробов.
Защитная упаковка
Структурно устойчивая конструкция гофрокартона обеспечивает превосходную амортизацию для любого продукта, защищая предметы во время транспортировки на большие расстояния, а также постоянной транспортировки и погрузочно-разгрузочных работ. В то время как наиболее распространенные гофроящики включают один слой канавки между двумя вкладышами, гофроящики могут различаться по размерам и толщине в зависимости от требуемой степени защиты и долговечности.Хрупкое содержимое, включая изделия из стекла, электронные предметы и химические жидкости, остается в безопасности и защищено гофрокартонной упаковкой. Гофрированный материал также обладает устойчивостью к разрыву, что сохраняет упаковку в целости и защищает продукты от воздействия. Для таких предметов, как пищевые продукты, которые должны выдерживать длительное время транспортировки и оставаться свежими при доставке, гофрированная упаковка защищает от влаги и предохраняет продукты от порчи во время транспортировки.
Упаковка из гофрированного картона на заказ
Из-за различных типов картона, веса, адгезивов, покрытий, обработок и даже огнестойкости и контроля статического электричества гофроупаковочные коробки являются идеальным вариантом для любой отрасли промышленности, связанной с транспортировкой, упаковкой и хранением.Конструкции могут включать в себя базовые конструкции для простых решений, обеспечивать сложную упаковку для более специфических потребностей и могут складываться в различные формы и размеры для удовлетворения самых разнообразных требований к упаковке. Параметры печати также широко настраиваются, с возможностью прямой печати на картонных коробках с жирной, красочной графикой и высоким разрешением. Ящики из гофрированного картона можно настроить в соответствии со спецификациями любого продукта и обеспечить защиту предметов, что делает их чрезвычайно надежными вариантами упаковки как для жилых, так и для коммерческих нужд.
Рентабельность и устойчивость
Коробки из гофрированного картона чрезвычайно дешевы и являются одними из самых дешевых доступных коробок. Это связано с низкой стоимостью рабочей силы и инструментов, необходимых для изготовления и заполнения ящиков, а также с легкостью материала, что помогает снизить стоимость доставки. Возможность использовать гофроящики для хранения, доставки и рекламы также способствует низкой стоимости картонных коробок. Гофрированные материалы также обеспечивают экологически чистые упаковочные решения с использованием перерабатываемых материалов, таких как использованный гофрокартон и старые газеты.Многие картонные коробки также можно сложить и хранить для дальнейшего использования дома, в офисах и магазинах.
Гофроящик— Мастер-гид —
Гофроящик — универсальный инструмент для вас и вашей компании. Гофроящик можно использовать в качестве первичного, вторичного или третичного упаковочного решения, начиная от обычной доставки до упаковки с индивидуальной печатью.
Из чего сделан картон?
Обычная картонная коробка состоит из 3 слоя в своей структуре.Наружные слои называются подкладочными плитами , а волнистый слой бумаги, зажатый между подкладочными плитами, называется канавки . В некоторых случаях, чтобы добавить продуктам дополнительную защиту, гофрированные листы можно сложить вдвое, комбинируя различные степени гофрирования.
Гофрокороб для повседневного использования является наиболее распространенным вариантом доставки и почтовой рассылки. Стены обеспечивают столь необходимую защиту даже при самом грубом обращении, а материал относительно экономичен.Большинство компаний используют гофроящики для эффективной доставки огромных объемов продукции на большие расстояния. Напротив, некоторые компании предпочитают печатать на своих гофрокоробах.
Хотя эти коробки повсеместно встречаются в нашей повседневной жизни, о них мало что известно.
В этом посте мы обсудим все, что вам нужно знать о гофроупаковке.
Типы бумаги
Крафт-лайнеры
Крафт-бумага, изготовленная из древесины хвойных пород, на 70-80% состоит из «первичного» целлюлозного волокна, что позволяет получать бумагу высшего сорта, которая является очень жесткой и долговечной.Крафт-бумага — самый экологичный вариант из всех видов бумаги. Однако крафт-бумага также является самым дорогим вариантом.
- Brown Kraft может иметь естественный коричневый цвет в зависимости от различных используемых волокон, процесса варки и расположения бумажной фабрики.
- White Top Kraft очень прочный и доступный по цене и предлагает отличные печатные характеристики. Mottled Kraft aka Oyster Kraft, похож на White Top Kraft с пятнистым внешним видом
- Fully Bleached White — лайнер из крафт-бумаги с естественным внешним видом с дополнительной стадией отбеливания, но этот вариант не такой прочный, как небеленый вариант
- Birch Faced Kraft аналогичны материалам White Top Kraft, но верхний слой отбелен.
Test Liners
Тестовая бумага является менее дорогостоящим вариантом, чем Kraft.Здесь более высокий процент содержания вторичного волокна, что приводит к менее прочной бумажной подкладке. Более высокое содержание вторичного волокна также затрудняет печать на бумаге. Это делает очень распространенным использование тестовой бумаги в качестве внутреннего картона гофрокороба.
- Тест 2 — это частично переработанная лайнер-бумага
- Тест 3 полностью переработанная лайнер
- White Top — это переработанный лайнер с белым покрытием
- Oyster — пестрый тестовый лайнер
Flute Paper
- Semi Chem — это первичные волокна с использованием нейтрального сульфитного полухимического процесса.
- Гофрирование на основе отходов — это 100% переработанное волокно. укрепить материал для укладки и долговечности.Эти канавки изготовлены из древесноволокнистого картона, такого же, как и облицовочный картон, и они обеспечивают гофрированные листы с прочностью, амортизацией и устойчивостью к сжатию. Его также можно использовать для индивидуальной печати и графики. Гофре бывает разных типов, и каждый из них уникален.
- Linerboard — это поверхность листа ДВП, на которую наклеивается гофрированный лист.
- Односторонний — это одинарный гофрированный картон, который приклеивается к одному плоскому листу облицовочного картона, открывая бороздку с одной стороны.
- Одностенная — это гофрированный картон, который приклеивается между двумя листами облицовочного картона. Это стандартный профнастил, который мы обычно видим.
- Двойная стена состоит из трех листов облицовочного картона с двумя гофрированными ДВП между ними.
- Triple Wall — это четыре листа облицовочного картона с тремя гофрокартонами между ними.
Одностенные
Одностенные гофроящики различаются по прочности и долговечности.Это можно проверить с помощью теста Edge Crush Test, как описано далее в этом руководстве.
Одностенные гофроящики могут выдерживать вес от 23 до 55 ECT. Он весит меньше, а «более слабые» одностенные гофроящики могут выдерживать минимальный вес 20 фунтов.
A-канавка — 1/4 дюйма — это первый тип гофрированной канавки. Этот сорт флейты обладает высочайшими защитными и амортизирующими качествами. Очень хорошо справляется со сжатием и штабелированием, часто используется для упаковки хрупких предметов .
B-Flute — 1/8 ” Этот тип флейты кажется намного тоньше других, но не позволяйте своему внешнему виду вводить вас в заблуждение. B-Flute довольно прочный, и его обычно используют для прилавков и консервов. Он также имеет более плоскую поверхность для более качественной печати и отлично подходит для высечки. B-Flute обладает отличной устойчивостью к проколам и раздавливанию, а также занимает меньше места. Он обладает отличными универсальными характеристиками для всех типов упаковки , но также широко используется в качестве набивки, разделителей, перегородок и других форм внутреннего упаковочного материала.
C-образная канавка — 3/16 ” — гибкий и один из самых универсальных сортов канавок в картонных коробках. Обладает средней устойчивостью к раздавливанию, прочностью при штабелировании и печатными свойствами. Вы, вероятно, видели, что этот тип используется для транспортных ящиков , но также используется для упаковки стекла, молочных продуктов и мебельной продукции.
E-образная канавка — 1/16 дюйма обычно не используется для транспортировки. E-Flute, как один из более тонких сортов канавок, часто используется в качестве альтернативы для картонных складных коробок.E-Flute также спроектирована более тонким и компактным, чтобы уменьшить внешние размеры коробки, что позволяет сэкономить место для хранения. Хотя E-Flute более тонкая, она имеет превосходную прочность на сжатие, сопротивление раздавливанию и относительно плоскую поверхность для высококачественной печати. Вы можете использовать E-Flute для косметики, хрупкого стекла, керамики и других мелких и хрупких изделий .
F-Flute — 1/32 ” имеет защитные свойства, аналогичные E-Flute, но с еще более гладкой поверхностью для высококачественной печати.Обычно вы используете F-Flute для упаковки в виде раскладушки для сетей быстрого питания в Соединенных Штатах. С другой стороны, в Европе этот сорт гофрированного рифленого гофра стал стандартной опцией для специальной упаковки и розничной упаковки .
ОДНОСТЕННАЯ Макс. Вес Коробка / Содержимое (фунты) Мин. Испытание на разрыв (фунтов на квадратный дюйм) Мин. Испытание на раздавливание кромок (фунты на дюйм.ширина) 20 125 23 35 150 26 50 175 29 80 250 40 95 275 44 120 350 55 Двойные стены и стены по крайней мере 9000 Гофрированные листы в этом стиле гофрокоробов, двустенных и трехслойных коробок, конечно, более прочные.Обратной стороной этого, если применимо, является то, что коробка менее гибкая. В некоторых случаях эта черта может быть необходима для определенных продуктов. Этот вид гофрокороба идеально подходит для транспортировки и хранения, так как он достаточно прочен и выдерживает регулярный износ.
Коробки с тройными стенками состоят из трех уложенных друг на друга гофрированных листов и четырех облицовочных картонов. Гофроящики с тройными стенками чрезвычайно прочны и обычно могут выдерживать максимум 300 фунтов.
Хотя можно сформировать множество различных комбинаций гофрокоробов с двойными или тройными стенками, вот несколько стандартных комбинаций с двойными стенками, используемых в промышленности: оценки.В результате получается очень прочная гофра, когда требуется дополнительная прочность. Это отличный вариант, если вам нужна дополнительная защита при транспортировке и транспортировке. Благодаря наличию А-образных канавок и устойчивости к сжатию эта комбинация также является отличным вариантом хранения.
BC Flute — отличный универсальный инструмент, эта комбинация обеспечивает высокий уровень защиты при транспортировке и чаще всего используется в транспортных ящиках.
EB Флейта обеспечивает превосходную прочность и защиту при транспортировке, а внешняя E-образная канавка обеспечивает превосходное качество поверхности для печати.
ДВОЙНАЯ СТЕНКА Макс. Вес Коробка / Содержимое (фунты) Мин. Испытание на разрыв (фунтов на квадратный дюйм) Мин. Испытание на раздавливание кромок (фунты на дюйм ширины) 80 200 42 100 275 48 120 350 400 61 160 500 71 180 600 82 TRLE 900 унц.на дюйм отрыва) Макс. Вес Коробка / Содержимое (фунты) Мин. Испытание на разрыв (фунтов на квадратный дюйм) Мин. Испытание на сжатие края (фунты на дюйм ширины) 240 700 67 260 900 80 280 1100 300 1300 112 Испытания на прочность материалов
Ящики из гофрированного картона обычно используются для доставки и почтовых отправлений.Они подвергаются разного рода нагрузкам и ударам в процессе упаковки, транспортировки и хранения. Поэтому гофрированный материал должен иметь возможность максимально противостоять повреждениям, чтобы защитить продукты внутри. Есть разные способы проверить прочность гофрированного материала. Но какой тест использовать при выборе материала для гофрокоробов?
Испытание на раздавливание кромок — одно из основных испытаний гофрированного упаковочного материала. Как следует из названия, сила прикладывается перпендикулярно краю гофрированного картона до тех пор, пока он не прогнется.Результаты дают производителям уверенность в том, что материал обладает прочностью и долговечностью, необходимыми для выдерживания тяжелых нагрузок и сопротивления штабелям. Полученное значение отображается в фунтах на погонный дюйм несущей кромки и указывается в рейтингах ECT. См. Также Сертификат производителя коробок
32 ECT является наиболее часто используемым для гофрированного материала.
Испытание на плоское раздавливание аналогично испытанию на раздавливание кромкой. В этом испытании сила прилагается непосредственно к поверхности гофрированного картона до тех пор, пока канавка не станет плоской и не нарушит ее структуру.Этот тест определяет сопротивление гофрированного картона сжатию и штабелированию, необходимое для выдерживания больших нагрузок.
Испытание на разрыв , также известное как испытание Маллена , проверяет прочность поверхности гофрированного картона. Поскольку испытание на плоское раздавливание проверяет сопротивление сжатию, испытание на разрыв определяет величину силы, необходимой для прокола футеровки. Полученное значение выражается в фунтах на квадратный дюйм. См. Также Сертификат производителя коробок .
200 # означает усилие в 200 фунтов на квадратный дюйм, приложенное к лицевой стороне картона.
Тест на водопоглощение , также известный как тест Кобба , определяет уровень влажности, при котором материал должен оставаться ниже, чтобы сохранить свою структурную целостность для защиты продукта. Измерение впитывающей способности поверхности коробки также важно, поскольку это может повлиять на пригодность коробки для печати. На задней поверхности тот же тест показывает, насколько хорошо лайнер будет сцепляться с канавкой. Испытание начинается с установки образца бумажного материала над открытым контейнером с определенной мерой жидкости.Контейнер переворачивают, позволяя жидкости впитаться в материал в течение определенного времени, прежде чем его вынуть и исследовать.
Ring Crush Test измеряет сжатие бумаги и картона. Полоса картона стандартной длины и ширины формируется в кольцо. Сила прилагается перпендикулярно краю бумаги, пока она не изгибается.
Испытание на сжатие на коротких участках стало популярной альтернативой испытанию на раздавливание кольца.Полоса картона стандартного размера помещается между набором прижимных пластин, которые затем зажимаются на картон для определения прочности материала на сжатие. Тест повторяется по всей длине картона, чтобы определить прочность и долговечность материала.
Сертификат производителя коробок
Вы когда-нибудь брали коробку с Amazon или Uline, проверяли дно и находили круглый штамп, который выглядит как этикетка с указанием пищевых продуктов? Это сертификат производителя коробок, также называемый BMC.Это удобный и эффективный способ краткого описания некоторых характеристик коробки.
Существует 2 версии сертификатов производителя коробок: BMC с рейтингом ECT и BMC с рейтингом Mullen.
Есть несколько видимых отличий, но по сути, эти два сертификата предоставляют одинаковую информацию.
Производитель коробки указан на внешнем кольце. Это компания, которая изготовила вашу коробку.
Board Construction — это информация, отображаемая непосредственно под тем окошком, где указано свидетельство.Эта информация указывает толщину и конструкцию стенок коробки, указывая, является ли коробка одностенной, двустенной или трехстенной.
Минимальный общий вес облицовки — это общий вес облицовочного картона, использованный до того, как весь облицовочный картон будет разрезан и разделен на коробки.
