Анкерная пластина для окон — монтаж окон на анкерные пластины

Уют и комфортный микроклимат дома создают в первую очередь не предметы интерьера, мебель и текстиль, а качественно установленные окна. Правильный монтаж исключает возникновение сквозняков, накопление влаги и появления грибка на откосах и стенах.

Выбор крепежных элементов основан на материале стен и конструкции оконного проема. Это могут быть строительные шурупы, анкер-болты, распорные металлические или пластиковые дюбели, анкерные пластины.

Назначение анкерных пластин

Варианты анкерных пластин

Анкерные пластины используются для установки как металлопластиковых окон так и деревянных стеклопакетов. Любая технология установки окна преследует главную цель — перенаправление всех силовых воздействий (ветер, вес окна, нагрузка здания) с плоскости стеклопакета на стену.

Пластина — это металлическая планка шириной 25-30 мм с направляющими насечками, по которым она сгибается при монтаже. Планка имеет несколько отверстий для крепления анкерами (шурупы, шурупы-саморезы) в нужном положении. Штампуются пластинки из тонколистовой стали толщиной 1,2 мм, 1,5мм, 2 мм в различных модификациях и обрабатываются антикоррозийным цинковым покрытием. К каждому профилю важно подобрать анкерную пластину по размеру.

Особенности использования пластин и их виды

Крепление на анкерную пластину не имеет альтернативы при установке оконного профиля в проем с “рыхлой” стеновой составляющей — это трехслойные стены, саманные блоки, деревянные брус, пустотелый кирпич.

Анкерные пластины бывают двух видов:

  • поворотные;
  • неповоротные.

Пластины с поворотным узлом используют в том случае, если крепление в самом проеме невозможно. Монтаж на поворотный анкер используют для арочных, трапециевидных и многоугольных окон.

Обычный неповоротный анкер предназначен для крепления окна в проеме, но угол крепления также может варьироваться.

Преимущества анкерной пластины

Возможность быстро создавать с помощью пластины прочное и, одновременно, эластичное соединение окна со стеной является основным достоинством данного вида крепления. Сезонные и суточные температурные деформации окна не влияют на стойкость монтажа анкерной пластины.

Иные плюсы анкерного крепления окна на пластину:

  • Нет необходимости разбирать профиль и просверливать его насквозь;
  • возможность выбора точки крепления;
  • простота выравнивания окна по отвесу или уровню;
  • отсутствие крупных монтажных отверстий;
  • исключение попадания природной влаги внутрь профиля и шва;
  • при демонтаже окна пластины легко откручиваются в отличии от анкерных болтов;
  • окно можно повторно переустановить;
  • невысокая цена крепления;
  • время установки окна сокращается в два раза, по сравнению с установкой на болты.

Преимущества монтажа окон на анкерные пластины настолько ощутимы, что их используют повсеместно при работе с любыми стеновыми материалами.

Единственный случай, когда такой вид монтажа может быть не приемлем — это установка очень тяжелых балконных секций на полную высоту стены, либо размещение нескольких рядов окон прямо друг над другом. В данном случае планируемая нагрузка на крепления может быть слишком велика и анкерные пластины стоит заметить на анкерные болты.

Монтаж ПВХ окон на анкерные пластины

Монтаж ПВХ окон или балконных блоков начинается с  расчета  эксплуатационной нагрузки. Вид открывания-закрывания окон влияет на опорную силу, общее тяговое воздействие на петлевой механизм и определяет необходимое количество пластин для установки. Подготовив все расходные материалы, приступаем к установке:

  1. Снять с наружной стороны оконной рамы транспортировочную пленку;
  2. Установить зубчатые “лапки” анкерной пластины в специальные выступающие части на профиле. Используйте в виде дополнительного крепления самонарезающийся оконный шуруп.
  3. Прикрутите пластины по периметру всего профиля, соблюдая расстояния от углов рамы 150-200 мм. Дальнейший шаг распределения пластин 500-700 мм.
  4. Подогните пластины в местах насечек таким образом ,что бы первый сгиб  был в месте примыкания к раме, а второй — в месте крепления к оконному проему.
  5. Установите раму на жесткие подкладки. Они должны быть не только по углам, но и под каждой секцией окна. С помощью клиньев закрепите раму по вертикале.
  6. Используя уровень точно отрегулируйте раму во всех плоскостях и жестко закрепите пластины в проеме с помощью двух анкеров.
  7. Увлажните место монтажного шва водой с помощью распылителя.
  8. Произведите внутреннюю теплоизоляцию монтажного шва с помощью полиуретановой пены. Учитывайте ее расширительные свойства, что бы она не выступила на сам профиль. Для внутренней изоляции подходят также такие материалы: строительный герметик (мастика), пароизоляционные уплотнительные ленты на основе бутилового материала.
  9. Создание внешнего изоляционного слоя: отделка откосов штукатуркой или облицовка плотными защитными материалами (каменная плитка, фасадный кирпич).

Видео о монтаже окна на анкерные пластины

Анкерная пластина для пластиковых окон, монтаж окон на анкерные пластины | 5domov.

ru

Решение о замене деревянных окон на пластиковые имеет все преимущества, так как современные стеклопакеты намного функциональнее и надежнее. Немалое значение имеет правильность их установки, для чего используется несколько способов. Самый популярный из них – монтаж на анкерные пластины.

Оглавление:

Что такое анкерная пластина и её назначение

Чаще всего для установки пластиковых окон выбирается один из двух способов:

  1. Прямое прикручивание рамы в проем с помощью винтов.
  2. Использование анкерных пластин.

Первый вариант считается более сложным, т.к. предполагает полную разборку конструкции, включая снятие створок (и глухих, и подвижных). Это дает возможность без помех засверлить профиль, прикрепив его к стенкам проема на саморезы. После установки рамы окно опять собирается: эта процедура включает в себя регулировку створок, установку фурнитуры и стеклопакетов.

Прикручивание рамы к проёму напрямую

Такая работа довольно трудоемкая, поэтому большинство начинающих мастеров предпочитают более быстрый второй способ.

При этом важно помнить, что конструкции площадью более 2 м² рекомендуется устанавливать только напрямую (этот вариант более надежный).

Монтаж оконной рамы на анкерные пластины

Материалом изготовления анкерных пластин для пластиковых окон выступает оцинкованная сталь толщиной от 1,5 мм, для чего применяется метод штамповки. Изделия оснащаются серией отверстий круглой формы под крепежные винты. Для возможности предмонтажного подгибания пластины на некоторых участках оснащаются направляющей насечкой. Глубина изгиба напрямую зависит от толщины установочного зазора: его подбирают по месту установки.

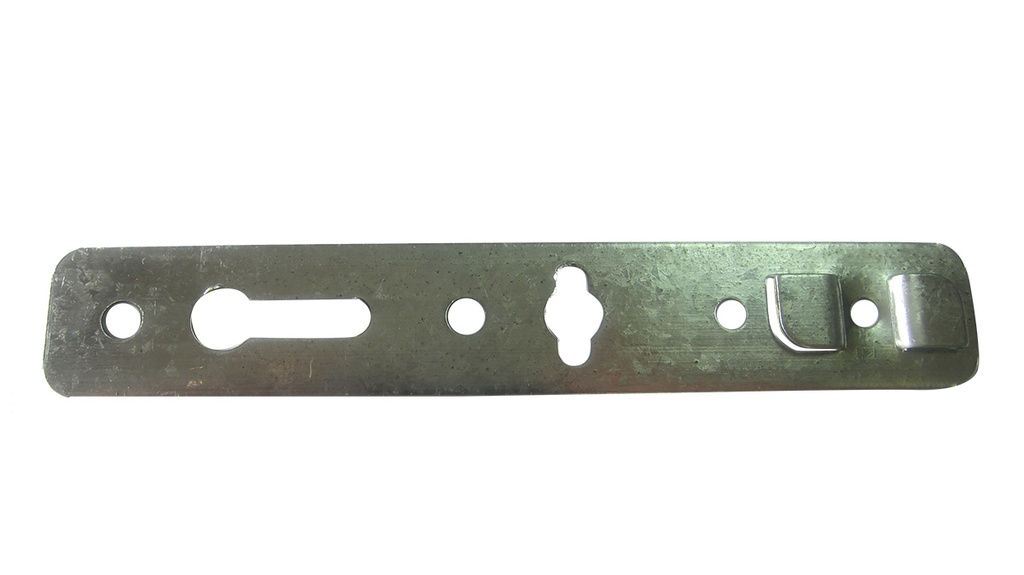

Внешний вид анкерных пластин

Удобнее всего проводить фиксацию анкерных пластин производится на оконные монтажными шурупами 40х5 мм. Для крепления гибких пластин в проеме понадобятся пластмассовые дюбели и стопорные шурупы. Каждый анкер должен иметь, как минимум, две точки крепления. Здесь понадобятся шурупы 50х6 мм.

Виды анкерных пластин

Существует три основных вида анкерных оконных пластин:

  • Поворотные.
  • Неповоротные.
  • Для деревянных окон.

Поворотные изделия используют в тех ситуациях, когда крепление оконного блока в проеме затруднено по тем или иным причинам. Благодаря поворотному механизму пластина позиционируется на том участке стены, который обеспечивает наиболее прочною посадку.

Поворотная анкерная пластина

Если все сделать правильно (точно совместить поворотник и внешние отогнутые зубья), изделие будет зафиксировано максимально надежно. При этом не возникнет опасность деформации профиля. Наличие поворотного элемента и возможность проводить изгибание элемента дает возможность использовать различные монтажные углы. Чаще всего таким образом устанавливаются арочные, трапециевидные и многоугольные системы.

С помощью простой неповоротной анкерной пластины осуществляется монтаж пластиковых окон внутри проема, с возможностью подбора оптимального угла крепления. Для улучшения прочности фиксации в некоторых моделях дополнительно присутствует когтевой зацеп.

Неповоротная анкерная пластина

Что касается анкеров для деревянных окон, то для установки пластиковых систем они не используются.

Анкерная пластина для деревянных окон

Плюсы и минусы анкерных пластин

Способность анкерных пластин быстро обеспечить надежное соединение между оконным блоком и стеной является главным их преимуществом. В результате этого удается не только сэкономить время и силы, но и хорошо противостоять сезонным и суточным колебаниям температуры (это чревато деформацией конструкции).

У этого типа крепления имеются и другие достоинства:

  • Простота монтажа. В отличии от крепления через раму пластины позволяют отказаться от необходимости полной разборки оконной системы. Это убыстряет установочные работы, как минимум, вдвое.
  • Выбор оптимального крепежного участка. Подвижные механизмы позволяют закрепить окно под наиболее удобным углом.
  • Возможность установки блока точно по уровню.
    Регулируя натяжение боковых винтов, можно добиться точного позиционирования рамы в пространстве. В этом случае не понадобится подкладывать колышки или корректировать проемы.
  • Сохранение целостности профиля. Использование анкерных пластин освобождает от необходимости оснащать профиль по периметру крупными монтажными отверстиями. Как результат, рама не утрачивает свою герметичность, что защищает от попадания наружной влаги внутрь оконного механизма.

    Анкерные пластины, установленные на оконную раму

  • Быстрота демонтажных работ.
    При необходимости пластины откручиваются, и окно снимается. Это происходит намного быстрее, чем в случае применения сквозных болтов.
  • Возможность переустановки блока. Так как профиль не подвергается рассверливанию, оконную системы на пластинах можно переустановить в другое место.
  • Использование на стенах из разного материала. Кроме бетонных и кирпичных поверхностей, анкерные пластины хорошо держаться на древесине, пенобетоне, газосиликатных блоках и т.п. Особенно они удобны в тех случаях, когда в доме используются многослойные стены: стержневые крепежи (шурупы, анкерные болты) в подобных ситуациях оказываются бессильными.
  • Возможность маскировки. Анкерные приспособления открывают возможность для применения наличников, подоконников и накладных откосов, хорошо маскирующих монтажные зазоры. В таком случае отпадает необходимость в утапливании пластин в поверхность откоса, с последующей заделкой образовавшихся углублений штукатуркой или шпаклевкой.
  • Надежность крепления. Пластины хорошо переносят значительные эксплуатационные нагрузки, включая сильный ветер и отдачу во время открывания створок.
  • Дешевизна крепежей.

Есть у анкерных пластин и слабые стороны:

  • Ограничения по весу оконной конструкции. Надежность крепления на пластины гарантируется только для небольших и средних оконных блоков. Тяжелые конструкции (чаще всего ― балконного типа) лучше устанавливать сквозным прикручиванием через рамы. Это относится и к тем случаям, когда несколько рядов окон расположено друг поверх друга.
  • Опасность от частого открывания створок. В таком случае рама окна переживает дополнительные нагрузки, что может негативно сказаться на ее целостности. Те створки, которые открываются очень часто, рекомендуется дополнительно усилить болтовым креплением.
  • Нарушение декоративности. Замаскировать анкерную пластину получается далеко не всегда. В первую очередь это касается случаев использования в качестве завершающей отделки откосов штукатурки или шпаклевки. Утопить в поверхность откоса крепеж получается не всегда, особенно, если речь идет о бетонных стенах.

Монтаж окон на анкерные пластины

Перед началом работы необходимо обзавестись следующими инструментами:

  • Ударной дрелью или перфоратором.
  • Электрическим лобзиком или ножовкой по металлу.
  • Шестигранным ключом для регулировки фурнитуры.
  • Анкерными пластинами.
  • Измерительными приспособлениями (уровень, рулетка).
  • Крепежными материалами (шурупы, саморезы).
  • Силиконовым герметиком.

Рекомендации по использованию анкерных пластин для установки пластиковых окон:

  • Запрещается фиксировать окна на монтажный клей, пену и т.п. В качестве крепежного материала разрешается использовать только саморезы.
  • Осуществлять сверление нужно очень осторожно, избегая контактов патрона дрели и пластиковой рамы. Во избежание нанесения повреждений рекомендуется использовать длинное сверло и специальную пластиковую подкладку.
  • Активизацию ударного механизма желательно применять только на бетонных стенах.
  • Кирпичная стена, имеющая вертикальные пустоты, просверливается на стыковых межблочных участках.
  • Завинчивать шурупы разрешается шуруповертом. Особенно удобны модели, имеющие встроенный ограничитель движения, позволяющий контролировать глубину погружения самореза в раму.

Установка анкерных пластин

Первым делом проводится установка анкерных пластин. Оптимальная дистанция между отдельными крепежами на раме – не более 100 см. Окна значительной высоты рекомендуется оснащать дополнительным крепежным узлом. Расстояние между крайней пластиной и углом окна не должно превышать 25 см, иначе это грозит потерей устойчивости блока. Перед разметкой внешняя плоскость рамы освобождается от защитной пленки. Для установки зубчатых элементов пластины в профиле есть специальные выступы.

Монтаж анкерных пластин на раму

Чтобы сделать крепеж более надежным, его усиливают оконным шурупом. Далее таким же образом производят установку пластин по всему профилю, соблюдая вышеуказанные рекомендации по расстоянию между отдельными элементами. При подгибании пластины в местах насечкой нужно добиться того, чтобы первый изгиб прилегал к раме, а второй оказался над местом стенового крепления.

Установка рамы

Монтаж оконной рамы должен сопровождаться соблюдением всех пропорций и дистанций. Расстояние от рамы до проема находится в пределах от 20 до 35 мм. Узкие проемы приходится оформлять дополнительными посадочными местами под крепежи.

Подготовка оконного проема

Подготовив проем, в него вставляют раму. Корректировка ее положения по вертикали проводится забивкой под горизонтальные участки деревянных или полимерных подкладок толщиной до 30 мм.

Установка и фиксация оконной рамы в проеме

Выставив конструкцию, можно фиксировать ее к проему. На кирпичных и бетонных стенах обычно применяются дюбеля 6х40 мм, на деревянных ― 42х45 мм. Чтобы не возникали перекосы, при креплении рекомендуется соблюдать последовательность. Лучше всего вначале закрепить нижние углы, что позволит выровнять раму по уровню. Верхнее крепление проводится на завершающем этапе. Рекомендуется фиксировать каждую анкерную пластину двумя болтами.

Фиксация окна при помощи анкерных пластин

Укладка пены

Закончив основные монтажные работы, нужно заполнить монтажной пеной зазоры между рамой и стенками проема. Объемные щели лучше заполнять в два захода, с паузой на 1,5-2 часа. В продаже представлено несколько типов монтажной пены с разными характеристиками. При выборе подходящего варианта ориентируются в основном на погодные особенности региона. Чаще всего на упаковке имеются указания по этому поводу.

Укладка монтажной пены

Утеплять внутреннюю часть монтажного шва лучше всего полиуретановой пеной, строительным герметиком или пароизоляционной утепляющей лентой на основе бутила. Укладывать пену рекомендуется очень выверено: недостаток материала не позволит добиться хорошей герметичности помещения, а лишнее количество грозит деформацией оконного профиля. После застывания выступившую за пределы щелей пену обрезают с помощью острого ножа. Лучше это делать спустя 48-36 часов.

Монтаж подоконника и отлива

По правилам подоконник разрешается монтировать спустя 24 часа после запенивания щелей: это дает время материалу хорошо высохнуть и схватиться. На практике эта рекомендация часто игнорируется (особенно, если работает монтажная бригада). При выборе подходящего подоконника нужно рассматривать только те варианты, ширина которых превышает толщину наружной стены. Пластиковое изделие легко подрезается по длине электрическим лобзиком или ножовкой по металлу.

Подогнав подоконник, его выставляют по уровню и закрепляют. Пустоту, которая образуется под низом, нужно заполнить пеной, установив на поверхность несколько грузов (банки с водой, кирпичи). В таком положении изделие оставляется до следующего дня.

Монтаж подоконника

Параллельно с подоконником проводится монтаж отлива. Его вставляют в нишу под основной рамой и прикручивают на подоконную планку. В результате этого создается дополнительная защита от попадания внешней влаги в помещение.

Монтаж отлива

Внешняя отделка

Установив пластиковое окно на анкерные пластины, нужно обязательно оформить наружный откос. При этом преследуются как декоративные, так и практические цели, т.к. неприкрытая пена склонна постепенно разрушаться под воздействием атмосферных воздействий. Самый простой вариант ― использовать для этого штукатурку или стартовую шпаклевку. Накладывая раствор, важно добиться полного покрытия монтажных швов. Что касается внутренней отделки откоса, то его обычно проводят заодно с общим ремонтом помещения.

Штукатурка откосов окна

Вывод

Выбирая вариант крепления пластикового окна, рекомендуется остановиться на анкерных пластинах. Особенно это касается тех случаев, когда монтажные работы проводятся новичками. По ходу работы важно не спешить, точно выполняя изложенные выше рекомендации.

Также можете посмотреть несколько видео по теме:

Анкерная пластина для пластиковых окон, монтаж окон на анкерные пластины

4. 46 (89.17%) 24 votes


Анкерная пластина KBE AD70 190мм (толщина 1,2 мм)

Описание

Анкерная пластина для монтажа оконных светопрозрачных конструкций из ПВХ-профиля KBE и других совместимых с размером паза 44 мм.

Для обеспечения высокопрочного и надежного крепления оконных конструкций к проемам и стенам жилых и нежилых домов из пусто- и полнотелого кирпича, железобетона, пенобетонных и газосиликатных блоков используются анкерные пластины.

Достоинства

Анкерные пластины незаменима в тех местах, где невозможна установка дюбеля — современные многослойные стены с многочисленными пустотами. В этом случае рамы монтируют в плоскость утеплителя, а т.к. анкерные пластины выпускаются различной длины, то их можно закрепить далеко за плоскость рамы вовнутрь или наружу. Анкерные пластины позволяют компенсировать напряжения, связанные с температурными и влажностными изменениями воздуха, ветровой нагрузки, а также возникающими во время эксплуатации самой рамы. Анкерные пластины не препятствуют установке наличников, позволяющих закрыть монтажный шов без побочных работ.

Особенности конструкции

Анкерная пластина изготовляется методом штамповки из листовой оцинкованной стали толщиной 1,2 – 1,5 мм. Она имеет несколько круглых отверстий и одно продолговатое для крепления к стене, что позволяет выбрать оптимальное место для крепления пластины. Конструкцией пластины предусмотрены направляющие насечки, по которым делается предмонтажный изгиб ее на нужную толщину монтажного шва. Угол изгиба выбирается по месту и зависит от толщины монтажного зазора. На анкерных пластинах имеются лапки, одна из которых защелкивается на спинке рамы и прижимается до тех пор, пока точно не зафиксируется вторая лапка. Затем пластина фиксируется шурупами. К внутреннему слою многослойной стены пластина крепится пластмассовыми дюбелями со стопорными шурупами.

Анкерная пластина выполнена из оцинкованной стали толщиной 1,2 мм. Изготовлена методом холодного штампования. Имеет длину 190 мм, что позволяет монтировать оконные светопрозрачные конструкции в домах из большинства строительных материалов. Диаметр отверстий для анкерного крепления 6 и 10 мм. Для удобства юстировки ПВХ-конструкции в крепежном «ухе» анкерной пластины выполнено овальное отверстие. Расстояние между усов 44 мм.

Совместимые профильные системы: KBE AD-70, Veka, Deceuninck Favorit (6-ти кам.),GEALAN, BAUTEC( 3-х кам), Plastmo.

Анкерная пластина для пластиковых окон как крепить

Правила монтажа пластиковых окон на анкерные пластины

Коровин Сергей Дмитриевич

Магистр архитектуры, закончил Самарский Государственный Архитектурно-Строительный Университет. 11 лет опыта в сфере проектирования и строительства.

Окна ПВХ давно зарекомендовали себя с лучшей стороны. Они многофункциональны, надежны и долговечны. Однако эти показатели напрямую зависят от того, насколько качественно проведена установка оконной системы. Способов всего два: монтаж окон на пластины и способ распакечивания. При первом способе не потребуется снимать штапик и вынимать стеклопакет из рамы. Конструкция окна крепится при помощи анкерных пластин, что позволяет выполнить монтаж окна, не имея особых навыков.

Способы монтажа оконной конструкции

Оба метода имеют свои нюансы, положительные и отрицательные качества.

Распакечивание или крепление сквозь раму при помощи саморезов

Это метод крепления характеризуется тем, что перед установкой рама должна быть полностью разобрана: сняты глухие и открывающиеся створки, и только потом производится установка сквозь профиль саморезами.

Метод распакечивания в основном используется при установке крупногабаритных окон

После установки профиля систему придется собирать и регулировать заново. Этот вариант используют для больших окон с площадью от 4 квадратных метров для надежности крепления такой габаритной конструкции.

Рихтовочные пластины устанавливаются между стеклопакетом и профилем

Здесь уместным будет упомянуть о рихтовочных пластинах, которые устанавливают во избежание соприкосновения края стеклопакета и оконного профиля. Их наличие обеспечит равномерное распределение веса стеклопакета и вентиляции фальцевого пространства. Пластины изготавливают из пластмассы, ширина элемента соответствует ширине стеклопакета.

Установка с помощью пластин

Монтаж окон на пластины начинается с приобретения этих самых пластин. Существуют модели универсального назначения и изготовленные для применения с конкретной профильной системой. Обычно они поставляются вместе с конструкциями сложных форм. Их особенность заключается в том, что они имеют специальные «ушки» и могут вставляться в существующие пазы на поверхности рамы.

Анкерные пластины с ушками используются со сложными оконными конструкциями

Пластины без ушек крепятся при помощи болтов, а с ушками – саморезами. Требования к болтам: 4,5*25 и наличие бура по металлу.

Правила монтажа

На стандартное окно требуется не меньше пяти пластин. В центральной части рамы фиксируют одну пластину, а с обоих боков – по две: одну сверху и одну снизу. При этом от границы рамы следует отступить по 20 см.

Для монтажа окна стандартной формы достаточно 5 пластин

Установка окон без распакечивания предполагает крепление рамы анкерными пластинами с наружной стороны проема окна. При этом нет необходимости снимать штапик и стеклопакет. При распакечивании предусмотрен крепеж сквозь раму с предварительным разбором оконной системы на составные элементы: створки, стеклопакет.

Крепление при помощи пластин уместно применять на окнах среднего и небольшого размера, чаще это стандартные окна жилых домов и квартир. Большие оконные системы (более 4 квадратных метров) крепят на анкерные дюбели сквозь раму, так как вес такой конструкции значительный и пластины его не выдержат.

При помощи анкерных дюбелей также закрепляют дверные коробки. В профессиональных кругах среди мастеров по установке металлопластиковых конструкций такой способ монтажа считается самым надежным, но ему присущи некоторые минусы:

  • этот тип монтажа представляет сложности даже для профессионалов. Высок риск повреждения стеклопакета при вынимании из рамы;
  • такой тип фиксации силами одного человека выполнить зачастую не представляется возможным;
  • это трудозатратный метод, который занимает значительное время и требует наличия соответствующих умений.

При монтаже окон на дюбели высок риск повреждения стекла

Если возникло желание установить окно самостоятельно именно таким методом, то надо будет купить дюбели 10*132 мм. Из инструментов потребуется наличие мощного перфоратора – этот аппарат является профессиональным и дорогостоящим оборудованием, которое в хозяйстве используется редко, поэтому ради установки одного-двух окон приобретать его нецелесообразно. Можно поискать фирму, которая занимается сдачей строительного оборудования в аренду, обычно перфораторы – это самый ходовой товар.

С установкой окна на пластины всех этих проблем решать не придется. Надо будет только купить сами пластины.

Сложности, связанные с монтажом на болты

Еще несколько доводов, почему не стоит при самостоятельной установке связываться с креплением на болты, а стоит предпочесть пластины. Для того чтобы произвести крепление анкерного болта, необходимо будет в раме пвх окна просверлить отверстие. Как результат – возможна разгерметизация камеры стеклопакета.

В результате того, что при сверлении, возможно нарушение армирования системы, в будущем наблюдаются проблемы, когда оконная система промерзает. Как следствие, происходит излишнее влагообразование внутри помещения и появление плесени на поверхности откосов.

При закреплении окна ПВХ на болты может произойти разгерметизация стеклопакета

При нехватке опыта, не зная свойства материала, из которого сделана конструкция, может получиться, что она растянется при неправильном монтаже. Исправить геометрию оконной рамы будет практически невозможно.

Положительные качества у крепления пластиковых окон на анкерные болты все-таки есть:

  • надежность крепления конструкции – чтобы его демонтировать, надо будет произвести обратный порядок работ, что были при монтаже;
  • после закрепления оконной системы нет необходимости производить дополнительные работы, как это происходит с фиксацией монтажной пеной: время на застывание, выравнивание, срезание, отделка;
  • конструкцию можно начинать эксплуатировать в полной мере сразу после того, как она установлена;
  • подобный способ соединения надежен и долговечен, а крепежные материалы в виде болтов распространены в продаже и имеют доступную цену.

Особенности крепления на анкерные пластины

Данный метод крепления оконной системы максимально прост и доступен каждому.

По сравнению с методом распакечивания, способ считается абсолютно безопасным для оконной системы, но единственный минус состоит в том, что некоторые элементы крепления-пластины после монтажа останутся на виду. Однако их можно тоже грамотно замаскировать, спрятав под откосами при их чистовой отделке.

Есть еще одна рекомендация от специалистов: если окно имеет открывающуюся створку, которой будут очень часто пользоваться, то окно может выйти из строя. Такое крепление рекомендуется для умеренного открывания или для глухих окон.

Альтернативным считается комбинированный метод крепления: верхняя часть конструкции крепится на пластины, а нижняя фиксируется анкерными болтами.

Правила крепления окна на пластины

В качестве фиксирующего элемента должны использоваться саморезы. Клей или пена не подходят. Применение ударного механизма для создания отверстий возможно только для бетонных поверхностей.

Чтобы избежать повреждения оконной рамы сверлом, оно должно иметь достаточную длину. Дополнительно можно защитить поверхность рамы, установив кусочек пвх возле рассверливаемого отверстия.

В качестве крепежного элемента используются саморезы

При монтаже окна в кирпичном проеме, имеющем вертикальные пустоты, отверстия под крепежи формируются в межблочных швах. Для контроля погружения самореза в тело рамы необходимо использовать шуруповерт с соответствующей функцией, которая ограничивает вращательный момент.

Процесс крепления окна на пластины

Первым делом производят крепление анкерных пластин с шагом не больше 1 метра. Чтобы рама сохраняла устойчивое положение, элементы крепления относительно углов рамы должны располагаться на расстоянии не больше 25 см.

Расстояние от пластин до углов должно быть не менее 25 см

Важно помнить, что расстояние от границы оконной конструкции до проема должно быть не меньше 2 см. В случае когда это условие не соблюдается, в поверхности проема необходимо сделать углубления для размещения крепежей. Для этого пластины устанавливают на раме, затем ее устанавливают в проем.

На поверхности стены при помощи карандаша или мелка отмечают будущее расположение креплений. Затем раму вынимают и на месте отметок при помощи долота изготавливают углубление, в которое должна войти и плотно зафиксироваться пластина. Это позволит впоследствии эффективно замаскировать пластины при чистовой отделке откосов.

На следующем этапе в проем помещают оконную конструкцию и производят выравнивание ее положения при помощи деревянных брусков, заготовленных заранее. Их толщина не должна превышать 3 см и их установка происходит только по горизонтали, при этом происходит вертикальное выравнивание, которое контролируется при помощи уровня.

Выравнивание по вертикали производят по уровню

Когда положение рамы выровнено, можно приступать к закреплению пластин при помощи дюбелей 6*40 при бетонном основании или саморезами в иных случаях.

Зазоры заделывают с помощью монтажной пены

Чтобы избежать перекоса рамы, пластины закрепляют по порядку. Сначала производят фиксацию левого нижнего угла, затем правого, осуществляя контроль при помощи уровня. Верхние пластины закрепляют в последнюю очередь. На завершающем этапе производится заделка швов при помощи монтажной пены.

Оконная пластина: как крепить конструкцию без извлечения стеклопакета?

Такой крепеж позволяет выполнять монтаж без нарушения целостности рамы

Анкерные пластины для окон ПВХ используются в качестве альтернативы стандартным анкерам. Эта разновидность крепежа достаточно практична и проста в применении, но при этом имеет свои особенности, которые обязательно нужно учитывать.

Ниже я расскажу, что такое типичная пластина, а также приведу пример правильного монтажа с использованием таких элементов.

Особенности монтажных пластин

Конструкция и разновидности

Наиболее распространённые варианты оконного крепежа

Оконные конструкции из дерева, алюминия или металлопластикового профиля можно устанавливать двумя способами — с распакечиванием (то есть с извлечением стеклопакета) или без него.

Для неопытного специалиста вынуть стеклопакет, не повредив его, а затем правильно установить обратно — задача нетривиальная, потому при выполнении монтажа своими руками лучше всего обойтись без распакечивания.

При установке на анкера обязательно нужно извлекать стеклопакеты из всех глухих частей

Да, так тяжелее, но проще найти физически крепкого помощника, чем специалиста по демонтажу штапиков.

Чтобы не повреждать раму и не тратить время на излечение стеклопакета, для установки конструкции следует использовать не анкера, а специальные пластины. Такая пластина имеет достаточно простую конструкцию:

Схема использования такого крепежа (в разрезе)

  1. Материал — оцинкованная сталь. Качественные изделия покрываются многослойным антикоррозионным покрытием, благодаря чему практически не ржавеют.
  2. Габариты — примерно 150 мм в длину (есть и более длинные, для установки в глубокие проемы) и 25 мм в ширину.

Стандартная деталь из оцинкованной стали: 150х25х1,5 мм

  1. Толщина металла — от 1 до 2,5 мм. Стандартные изделия делают из стали 1,5 мм, и этого вполне достаточно для надежной фиксации типовых окон в проеме. Монтажные пластины от 2 мм используются при закреплении тяжелых конструкций из многокамерного профиля, крупногабаритных рам и при высотном монтаже.

У утолщенных модификаций есть два недостатка — высокая цена и сложность гибки. Если 1,5 мм отлично гнется пальцами, то 2,5 мм придётся выгибать молотком на шаблоне, что приведет еще и к повреждению оцинковки.

Пластины для крепления оконных конструкций бывают двух типов:

Универсальные изделия, которые подойдут не только для окон

  1. Универсальные. Это просто перфорированные полосы металла. Применяются и для деревянных окон, и для изделий из ПВХ, и для других целей.
  2. Специализированные. Обычно оснащаются защелками, конфигурация которых соответствует конфигурации выступов на ПВХ-профиле. При этом фиксируются не только за счет использования крепежа, но и за счет зацепа за профиль.

Специализированные модели с зубчатым креплением повышенной надежности

Пример использования при установке деревянного кона

Вторая разновидность более надежна, потому если есть возможность, старайтесь использовать именно ее.

Правила использования

Пластина крепления оконных блоков ПВХ обеспечивает меньшую — по сравнению с анкером — жесткость фиксации. На глухих конструкциях это проявляется не так заметно, а вот в окнах с большими и тяжелыми створками разница будет вполне очевидной. Чтобы компенсировать ее, нужно строго соблюдать правила использования пластинчатого крепежа:

Деталь защелкиваем на профиле и фиксируем саморезом с буром

  1. Фиксация пластин на профиле. Деталь нужно не только защелкнуть на раме, но и дополнительно закрепить саморезом диаметром не менее 4 мм и длиной от 25 мм (с буром). Саморез закручивается так, чтобы бур вошёл в армирующий профиль.

При установке на деревянную раму каждый элемент крепится в массив минимум двумя саморезами.

Оптимальное размещение точек крепления — не реже, чем через 700 мм

  1. Правильное размещение. По бокам пластины устанавливаются сверху и снизу, на расстоянии около 200 мм от углов. В верхней части крепеж должен размещаться либо строго по центру, либо напротив импоста. Оптимальный шаг установки пластин — 500–700 мм.
  2. Угол изгиба. Для обеспечения контакта с проемом пластина изгибается не под прямым, а под острым углом. Благодаря этому минимизируется поперечное смещение рамы, и жесткость фиксации возрастает.

Правильно изогнутые детали должны выглядеть примерно так, как на этом фото

  1. Крепление к проему. Фиксация каждой пластины в проеме осуществляется с использованием одного либо двух пластиковых дюбелей диаметром 6–8 мм. Дюбель забивается в предварительно пробуренное отверстие, а его широкая горловина должна прижать металлическую часть к плоскости проема. Окончательное закрепление выполняется с помощью стопорного шурупа с коническим острием.

Крепление к проему выполняется с помощью дюбелей по предварительному сверлению

Такой крепеж используется для фиксации детали

Для установки по всем правилам под каждую точку крепления необходимо выбирать долотом ложе глубиной около 2 мм, чтобы пластина находилась на одном уровне с плоскостью проема. Так, конечно, никто не делает: все равно крепеж будет скрыт штукатуркой или обшивкой откоса.

Технология установки на пластины

Инструкция по монтажу оконных конструкций предполагает работу по такой схеме:

Иллюстрация Этап работы
Подготовка конструкции.

Распаковываем раму, снимаем створки с петель, устанавливаем соединительные и расширительные профили.

На раму наклеиваем монтажные ленты: изнутри пароизоляционные, снаружи паропроницаемые.

Установка пластин.

В выбранных местах устанавливаем пластины, защелкивая их крепления в пазах профиля.

Пластины отгибаем под углом таким образом, чтобы при установке рамы в проем они прижимались к откосам.

Фиксация пластин.

Каждую пластину закрепляем саморезом с буром. Закручивая его через пластиковый профиль в металлический армир.

Сверление под крепеж.

Устанавливаем раму в проем и выравниваем в трех плоскостях, используя монтажные клинья.

Корректируем положение монтажных пластин, плотно прижимая их к краям проема.

Через отверстия буром просверливаем гнезда для крепежа. Глубина гнезда должна быть минимум на 10 мм больше длины используемого дюбеля.

Фиксация конструкции.

В отверстия забиваем пластиковые дюбели, прижимая пластину к основанию.

Каждый дюбель фиксируем стопорным шурупом.

После завершения монтажа нам остается заполнить монтажный шов и заделать откосы

Работая по такой схеме, мы получаем возможность достаточно быстро зафиксировать раму, не нарушая ее целостности и не извлекая стеклопакет. Сам же крепеж впоследствии будет замаскирован отделкой оконных откосов.

Заключение

Анкерная пластина для пластиковых окон — это достаточно универсальное крепление. Но чтобы монтаж обеспечил надежную фиксацию конструкции в проеме, его нужно выполнять по всем правилам. В изучении этих правил вам помогут советы и видео в этой статье, а также консультации, которые можно получить, задав вопрос в комментариях.

Анкерные пластины для пластиковых окон

Пластиковые окна доказали свою надежность и практичность. Они проще в уходе, надежнее сохраняют тепло помещения и не пропускают вовнутрь холодные воздушные массы. Пластиковые конструкции долговечнее, не подвергаются негативному воздействию погодных условий. Такие конструкции практически вытеснили классические деревянные. Установить пластиковое окно можно даже начинающему мастеру. Работа требует знания последовательности работ и некоторых нюансов.

Содержание [Скрыть]

И хотя есть различные способы, по которым производится установка рам, предпочтительнее устанавливать конструкцию на анкерные пластины. Известны два способа установки окон. Главное отличие – крепеж бывает разных типов и способах фиксации рамы к проему окна. Выделяют такие типы монтажа:

  • непосредственно через раму на саморезы;
  • на анкерные пластины.

Первый крепежный вариант непростой, особенно для новичка, без опыта подобных работ. Он осложняется тем, что необходимо произвести полный разбор рамы, снять створки и осуществить установку через профиль. После чего необходимо собрать окно снова, отрегулировать открытие-закрытие, установить стеклопакет и фурнитуру. Это непросто осуществить даже мастеру, поэтому второй вариант пользуется большим спросом и применяется чаще. К сожалению, данный, более простой вариант применим только к небольшим окнам, если площадь оконного проема больше четырех квадратных метров, применим только первый способ.

Второй способ подразумевает использование анкерных пластин. Элементы бывают нескольких типов: универсальные и специальные. Специальные пластины разрабатываются под конкретную модель, идут в комплекте к окнам сложных модификаций. Также их можно заказать индивидуально. Они имеют специальные пазы для крепления. Универсальные элементы не имеют разъемов.

Рис.1. Так выглядит анкерная пластина

Применение анкерных пластин для пластиковых окон

Чтобы в помещении было тепло, уютно и комфортно, необходимо уделить самое пристальное внимание окнам. От качества и надежности их установки будут зависеть комфортность пребывания в помещении, долговечность службы конструкции. Установка окон производится на года, поэтому необходимо внимательно учесть все нюансы и правильно произвести монтаж. Есть много материалов крепления, но особого внимания заслуживают анкерные пластины.

Этот материал идеально подходит не только для металлопластиковых окон, но и деревянных, а также для различных проемов: кирпичных, железобетонных, пено и газобетонных.

Такая универсальность делает анкерные пластины по-настоящему уникальными.

Внешне это металлические пластинки с круглыми отверстиями и насечками. Делают изделия холодной штамповкой из оцинкованного листа, толщина которого колеблется от одного до двух миллиметров. Они обеспечивают устойчивость оконной конструкции.

Рис. 2. Монтажный анкер

Анкерные пластины бывают двух видов:

Поворотный элемент устанавливают при сложном монтаже, когда затруднительно полноценное закрепление окон по каким-либо причинам. Поворотный краб позволяет произвести установку под любым углом.

Неповоротные пластины используются при классическом монтаже пластиковых или деревянных оконных конструкций.

Основные принципы установки пластикового окна

Есть определенный перечень работ, которые нужно поэтапно осуществить для установки окон из металлопластика. Алгоритм работы выглядит таким образом:

  • удаление защитного целлофанового покрытия с внешней стороны окна, это поможет избежать «прикипания» пленки к стеклу, которое может произойти за несколько дней;
  • необходимо соблюдать вертикаль и горизонталь, допускается минимальное отклонение;
  • наружная часть рамы закрывается специальной пленкой, которая защищает от проникновения холода, появления конденсата, удлиняет срок эксплуатации;
  • есть несколько вариантов пены, которые могут или не могут применяться в определенную пору года;
  • при низких температурах монтаж пластикового окна не допустим.

Рис. 3. Монтаж пластикового окна требует большого внимания и аккуратности

Правила монтажа пластикового окна

Есть определенные требования к установке пластиковых окон rehau:

  • оконный проем устанавливается ровно, с минимально допустимой погрешностью, не более трех миллиметров;
  • монтажный шов не может быть произвольным, только три слоя, согласно стандартам, есть требования к ширине шва, если не придерживаться рекомендованных стандартов, качество крепления станет невысоким, появится риск возникновения деформации;
  • рекомендовано крепление в раме с применением колодок, к которым фиксируется основа.

На данный момент есть два варианта установки окон: с полной разборкой и без разборки окна.

Рис. 4. Особенности крепления при помощи анкеров

Установка пластикового окна с помощью анкерных пластин

На пластиковое окно классического размера рекомендуют установку пяти анкерных пластинок. Необходимо фиксировать крепление таким образом: крайние пластины прикрепляют на расстоянии двадцати-тридцати сантиметров от верхнего и нижнего края. Третья пластина крепится посредине. Если применить вариант монтажа без снятия элементов конструкции, то анкерные пластины крепятся на наружную сторону окна. Как уже упоминалось, такой вариант подходит только для окон стандартных размеров и форм.

Рис. 5. Самый надежный вариант крепления при помощи анкеров

Если окно более четырех квадратных метров, пластины просто могут не справиться с весом конструкции. Пластиковые конструкции маленького и среднего размера крепят на анкер.

Установка креплений на раму

От технических условий крепления анкера будет зависеть очень многое. Первое, что необходимо сделать перед началом монтажных работ, это собрать необходимый инструмент.

Перед тем, как капитальным образом закреплять окно, нужно выставить конструкцию на распорках, поровнять относительно горизонтальной и вертикальной поверхности, чтобы не было перекосов. При необходимости под раму вбивают деревянный клинышек, которые помогут отрегулировать поверхность.

Если рама из дерева, сверлом просверливаются отверстия. В эти места вставляем болты и затягиваем специальной отверткой.

Рис. 6. Крепление при помощи анкерных пластин

Установка оконной рамы

От рамы до проема необходимо расстояние около трех сантиметров. Это необходимо для установки креплений. Провести работы необходимо следующим образом:

  • расположить крепления на окне;
  • внедриться в необходимый проем;
  • необходимо сделать наметку на стене;
  • в проеме с помощью долото нужно сделать неглубокую выемку для анкеров.

Это обеспечит утопление пластин и легкую их «маскировку», не понадобиться замазывать штукатуркой. В ходе монтажа следует систематически контролировать правильность расположение конструкции с помощью строительного уровня.

Рис. 7. Особенности крепления рамы

Заполнение щелей монтажной пеной

После установки пластин, нужно сделать контрольный замер правильности положения рамы. Если все в порядке, необходимо заполнить щели монтажной пеной. Важно заполнить проем полностью, если ширина щели очень широкая, необходимо поэтапное заполнение пустоты. После нанесения первого слоя ожидают несколько часов и наносят следующий слой. Пена имеет характеристики, которые необходимо учесть. Раствор расширяется при различных температурах по-разному. Важно прочитать инструкцию и учесть этот нюанс.

Рис. 8. Заполнение пеной важный этап работы

Монтаж подоконника и отливов

Есть стандарты и очередность проведения работ. нужно дать высохнуть пене и только после этого устанавливать подоконник и отлив. Если не выдержать положенное время, конструкция может дать перекос. Установка отлива под подоконником поможет избежать поступления влаги. Установка подоконника контролируется уровнем, в случае незначительного перекоса, необходимо применять клинья. После установки подоконника на поверхность нужно положить гнет, который должен пролежать не менее полусуток.

Рис. 9. Установка подоконника должна проводиться поэтапно

Преимущества и недостатки анкерных платин

Альтернативой анкерным пластинам считаются дюбеля, способные выдерживать не только окна с большой площадью, но и двери. Но у данного варианта есть ряд недочетов:

  • метод распакечивания сложен даже для опытных рабочих, результатом погрешности в работе может стать трещина в стекле;
  • в отличие от анкерных пластин, произвести монтирование дюбелей в одиночку, нереально, необходима помощь;
  • такой вариант затратный по силе и времени.
  • Использование анкерной пластины имеет большое количество преимуществ:
  • не нужно разбирать оконную конструкцию;
  • можно регулировать место прикрепления;
  • легко ровнять окно;
  • нет необходимости в нарушении целостности окна;
  • легкий демонтаж;
  • надежность и долговечность.

Рис. 10. Применение анкерных креплений предпочтительнее, чем использование дюбелей

Единственным недостатком анкерного крепления считается невысокая способность выдерживать тяжелые конструкции, но данная проблема корректируется использованием монтажной пены. Как видим, применение анкерных пластин является приоритетным и удобным.

Анкерная пластина — использование в монтаже окон ПВХ

Существует несколько способов монтажа пластиковых окон. Анкерные пластины для окон ПВХ применяются достаточно часто, можно крепить их по-разному. Каждый метод имеет определенные положительные стороны, но не лишен и недостатков. Мы проиллюстрируем их, предоставив читателю выбрать самостоятельно наиболее приемлемый для него вариант, так как предложить универсальное решение невозможно.

Сложности, связанные с монтажом

Крепление рамы анкерами, хотя и может показаться простым занятием, на самом деле может вызвать множество негативных последствий, особенно если монтаж будет проводить непрофессионал. Прежде чем решить, нужно ли вам такое крепление, следует внимательно изучить возможные последствия ошибок при работе.

  • В этом случае рама крепится при помощи анкерных болтов. Для того чтобы сделать такое крепление, потребуется просверлить раму пластикового окна. Минусом такого действия можно сразу назвать разгерметизацию камер стеклопакета.
  • Еще одной проблемой может стать промерзание конструкции, так как при просверливании нарушается армирование системы. Если стеклопакет будет промерзать, вы столкнетесь с излишней влагой в помещении, а на откосах со временем может появиться плесень.
  • Монтаж должен проводить опытный мастер, так как при неаккуратной работе пластиковая конструкция может растянуться. Если геометрия рамы нарушится, будет сложно или вовсе невозможно вернуть ее в нормальное положение.

Однако, несмотря на все минусы, у такого метода крепления есть важное достоинство: окно будет надежно закреплено, и демонтировать его можно будет, только основательно разобрав изнутри. Установка занимает немного времени, не требует выравнивания, как это происходит с пеной, после завершения монтажа конструкция сразу готова к использованию. Соединение считается максимально надежным и долговечным. Сами болты и пластины стоят недорого и продаются во всех строительных магазинах.

Виды крепления окна

Как крепить на пластины?

Анкерные пластины для окон ПВХ помогают сделать процесс монтажа конструкции быстрым и легким. Одним из важных преимуществ является отсутствие необходимости вытаскивать из рамы стеклопакет. Профильная система не подвергнется просверливанию, а значит, удастся избежать проблем, которые возникают при сквозном сверлении рамы. Стеклопакеты не разгерметизируются, конструкция не потеряет жесткости, не начнет промерзать. Риск перекоса рамы полностью отсутствует. Однако назвать способ совершенным также нельзя: одним из важных недостатков является его не привлекательный внешний вид, так как часть крепления после установки будет заметна.

Совет: анкерная пластина может быть спрятана под откосами, если грамотно их установить и замаскировать ее накладными элементами.

Вторым существенным недостатком является повышенная нагрузка на конструкцию при частом открывании створок. Окно может быстро выйти из строя, именно поэтому специалисты рекомендуют крепить таким способом только глухие конструкции.

Прочие способы крепления пластикового окна

Существует метод, при котором сочетается несколько способов крепления рамы, в этом случае можно избежать некоторых недостатков обоих перечисленных выше способов. При комбинированном методе верхняя часть рамы крепится на анкерные пластины для окон, а нижняя закрепляется анкерами. Это позволяет избежать ударов рамы при открывании, а также отрегулировать ее по высоте.

Крепление пластин с окном на саморезы

Как производится монтаж окон на анкерную пластину?

Пластины монтажные для окон ПВХ выпускаются разные, поэтому перед установкой нужно правильно подобрать нужную. Существует всего два вида конструкций: универсальные, подходящие к любым оконным рамам, и специальные, которые изготавливаются для окон нестандартной формы. Такие элементы имеют специальные ушки, при помощи которых их можно зафиксировать саморезами, поставив в паз оконного профиля. Универсальная пластина не имеет ушек и крепится болтами.

Совет: для монтажа нужно выбирать болты 4,5х25 мм. Обратите внимание на жало, оно должно иметь бур по металлу, иначе просверлить конструкцию будет тяжело.

Последовательность работ при монтаже окна на анкерные пластины

Если вы используете стандартные окна, то потребуется около 5 анкерных пластин. Одна из них будет располагаться по центру рамы, остальные размещают, отступив от угла примерно 20 см. При установке не потребуется снимать стеклопакеты или вытаскивать штапики: пластины будут крепиться к внешней стороне оконного проема, крепеж в этом случае делается сквозным.

Места установки анкерных пластин на окне

Совет: если конструкция имеет большой размер, например, превышает 4 кв. м, то крепить ее на пластины не следует, так как окно будет иметь большую массу. Использовать можно дюбельное соединение, которое можно сочетать с анкерными пластинами.

Положение пластин на стене размечают заранее, чтобы крепление было более качественным, в стене долотом выбивают ложе для пластины. Ложиться в выемку крепежный элемент должен плотно, не выступая за ее пределы. После монтажа конструкции щели рекомендуется заполнить монтажной пеной: это поможет избежать сквозняков, а также надежнее закрепить окно.

Вывод: пластины монтажные для окон ПВХ быстрый и удобный способ крепления, хотя и не лишенный недостатков. При грамотном подходе он станет доступным и быстрым решением для надежного монтажа оконной конструкции.

Анкерная пластина для установки пластиковых окон стальная

Калькулятор

Описание:
Материал: сталь
Покрытие: белый цинк

KBE

VEKA

REHAU



Технические характеристики

KBE


Обозначе-
ние, мм
L длина, мм L1 высота
, мм
h толщина,
мм
Вес 1000шт. ,
кг
150 150,00 2,00 1,2 40,00
170 170,00 2,00 1,2 55,00
192 192,00 2,00 1,2 58,00
200 200,00 2,00 1,2 60,00
250 250,00 2,00 1,2 66,00
300 300,00 2,00 1,2 100,00

VEKA


Обозначе-
ние, мм
L длина, мм L1 высота
, мм
h толщина,
мм
Вес 1000шт. ,
кг
150 150,00 3,00 1,2 40,00
170 170,00 3,00 1,2 55,00
192 192,00 3,00 1,2 58,00
200 200,00 3,00 1,2 60,00
250 250,00 3,00 1,2 66,00
300 300,00 3,00 1,2 100,00

REHAU


Обозначе-
ние, мм
L длина, мм L1 высота
, мм
h толщина,
мм
Вес 1000шт. ,
кг
150 150,00 2,00 1,2 40,00
170 170,00 2,00 1,2 55,00
192 192,00 2,00 1,2 58,00
200 200,00 2,00 1,2 60,00
250 250,00 2,00 1,2 66,00
300 300,00 2,00 1,2 100,00

Применение: Применяется при установке оконных и дверных пластиковых конструкций. Конструкция пластины позволяет произвести монтаж к основанию расположенному в другой плоскости, нежели плоскость монтируемой конструкции. Используется преимущественно в быту и строительстве.

Монтаж окон на пластины: инструкция по правильной установке


Окна ПВХ давно зарекомендовали себя с лучшей стороны. Они многофункциональны, надежны и долговечны. Однако эти показатели напрямую зависят от того, насколько качественно проведена установка оконной системы. Способов всего два: монтаж окон на пластины и способ распакечивания. При первом способе не потребуется снимать штапик и вынимать стеклопакет из рамы. Конструкция окна крепится при помощи анкерных пластин, что позволяет выполнить монтаж окна, не имея особых навыков.

Способы монтажа оконной конструкции

Оба метода имеют свои нюансы, положительные и отрицательные качества.

Распакечивание или крепление сквозь раму при помощи саморезов

Это метод крепления характеризуется тем, что перед установкой рама должна быть полностью разобрана: сняты глухие и открывающиеся створки, и только потом производится установка сквозь профиль саморезами.

Метод распакечивания в основном используется при установке крупногабаритных окон

После установки профиля систему придется собирать и регулировать заново. Этот вариант используют для больших окон с площадью от 4 квадратных метров для надежности крепления такой габаритной конструкции.

Рихтовочные пластины устанавливаются между стеклопакетом и профилем

Здесь уместным будет упомянуть о рихтовочных пластинах, которые устанавливают во избежание соприкосновения края стеклопакета и оконного профиля. Их наличие обеспечит равномерное распределение веса стеклопакета и вентиляции фальцевого пространства. Пластины изготавливают из пластмассы, ширина элемента соответствует ширине стеклопакета.

Установка с помощью пластин

При установке окон ПВХ на пластины нет необходимости вынимать стеклопакет

Монтаж окон на пластины начинается с приобретения этих самых пластин. Существуют модели универсального назначения и изготовленные для применения с конкретной профильной системой. Обычно они поставляются вместе с конструкциями сложных форм. Их особенность заключается в том, что они имеют специальные «ушки» и могут вставляться в существующие пазы на поверхности рамы.

Анкерные пластины с ушками используются со сложными оконными конструкциями

Пластины без ушек крепятся при помощи болтов, а с ушками – саморезами. Требования к болтам: 4,5*25 и наличие бура по металлу.

Правила монтажа

На стандартное окно требуется не меньше пяти пластин. В центральной части рамы фиксируют одну пластину, а с обоих боков – по две: одну сверху и одну снизу. При этом от границы рамы следует отступить по 20 см.

Для монтажа окна стандартной формы достаточно 5 пластин

Установка окон без распакечивания предполагает крепление рамы анкерными пластинами с наружной стороны проема окна. При этом нет необходимости снимать штапик и стеклопакет. При распакечивании предусмотрен крепеж сквозь раму с предварительным разбором оконной системы на составные элементы: створки, стеклопакет.

Крепление при помощи пластин уместно применять на окнах среднего и небольшого размера, чаще это стандартные окна жилых домов и квартир. Большие оконные системы (более 4 квадратных метров) крепят на анкерные дюбели сквозь раму, так как вес такой конструкции значительный и пластины его не выдержат.

Большие оконные системы устанавливаются с помощью анкерных дюбелей

При помощи анкерных дюбелей также закрепляют дверные коробки. В профессиональных кругах среди мастеров по установке металлопластиковых конструкций такой способ монтажа считается самым надежным, но ему присущи некоторые минусы:

  • этот тип монтажа представляет сложности даже для профессионалов. Высок риск повреждения стеклопакета при вынимании из рамы;
  • такой тип фиксации силами одного человека выполнить зачастую не представляется возможным;
  • это трудозатратный метод, который занимает значительное время и требует наличия соответствующих умений.
При монтаже окон на дюбели высок риск повреждения стекла

Если возникло желание установить окно самостоятельно именно таким методом, то надо будет купить дюбели 10*132 мм. Из инструментов потребуется наличие мощного перфоратора – этот аппарат является профессиональным и дорогостоящим оборудованием, которое в хозяйстве используется редко, поэтому ради установки одного-двух окон приобретать его нецелесообразно. Можно поискать фирму, которая занимается сдачей строительного оборудования в аренду, обычно перфораторы – это самый ходовой товар.

С установкой окна на пластины всех этих проблем решать не придется. Надо будет только купить сами пластины.

Сложности, связанные с монтажом на болты

Еще несколько доводов, почему не стоит при самостоятельной установке связываться с креплением на болты, а стоит предпочесть пластины. Для того чтобы произвести крепление анкерного болта, необходимо будет в раме пвх окна просверлить отверстие. Как результат – возможна разгерметизация камеры стеклопакета.

В результате того, что при сверлении, возможно нарушение армирования системы, в будущем наблюдаются проблемы, когда оконная система промерзает. Как следствие, происходит излишнее влагообразование внутри помещения и появление плесени на поверхности откосов.

При закреплении окна ПВХ на болты может произойти разгерметизация стеклопакета

При нехватке опыта, не зная свойства материала, из которого сделана конструкция, может получиться, что она растянется при неправильном монтаже. Исправить геометрию оконной рамы будет практически невозможно.

Положительные качества у крепления пластиковых окон на анкерные болты все-таки есть:

  • надежность крепления конструкции – чтобы его демонтировать, надо будет произвести обратный порядок работ, что были при монтаже;
  • после закрепления оконной системы нет необходимости производить дополнительные работы, как это происходит с фиксацией монтажной пеной: время на застывание, выравнивание, срезание, отделка;
  • конструкцию можно начинать эксплуатировать в полной мере сразу после того, как она установлена;
  • подобный способ соединения надежен и долговечен, а крепежные материалы в виде болтов распространены в продаже и имеют доступную цену.

Особенности крепления на анкерные пластины

Данный метод крепления оконной системы максимально прост и доступен каждому.

По сравнению с методом распакечивания, способ считается абсолютно безопасным для оконной системы, но единственный минус состоит в том, что некоторые элементы крепления-пластины после монтажа останутся на виду. Однако их можно тоже грамотно замаскировать, спрятав под откосами при их чистовой отделке.

Вставить пластиковое окно с помощью пластин легче и безопаснее, чем закрепить на болты

Есть еще одна рекомендация от специалистов: если окно имеет открывающуюся створку, которой будут очень часто пользоваться, то окно может выйти из строя. Такое крепление рекомендуется для умеренного открывания или для глухих окон.

Альтернативным считается комбинированный метод крепления: верхняя часть конструкции крепится на пластины, а нижняя фиксируется анкерными болтами.

Правила крепления окна на пластины

В качестве фиксирующего элемента должны использоваться саморезы. Клей или пена не подходят. Применение ударного механизма для создания отверстий возможно только для бетонных поверхностей.

Чтобы избежать повреждения оконной рамы сверлом, оно должно иметь достаточную длину. Дополнительно можно защитить поверхность рамы, установив кусочек пвх возле рассверливаемого отверстия.

В качестве крепежного элемента используются саморезы

При монтаже окна в кирпичном проеме, имеющем вертикальные пустоты, отверстия под крепежи формируются в межблочных швах. Для контроля погружения самореза в тело рамы необходимо использовать шуруповерт с соответствующей функцией, которая ограничивает вращательный момент.

Процесс крепления окна на пластины

Первым делом производят крепление анкерных пластин с шагом не больше 1 метра. Чтобы рама сохраняла устойчивое положение, элементы крепления относительно углов рамы должны располагаться на расстоянии не больше 25 см.

Расстояние от пластин до углов должно быть не менее 25 см

Важно помнить, что расстояние от границы оконной конструкции до проема должно быть не меньше 2 см. В случае когда это условие не соблюдается, в поверхности проема необходимо сделать углубления для размещения крепежей. Для этого пластины устанавливают на раме, затем ее устанавливают в проем.

На поверхности стены при помощи карандаша или мелка отмечают будущее расположение креплений. Затем раму вынимают и на месте отметок при помощи долота изготавливают углубление, в которое должна войти и плотно зафиксироваться пластина. Это позволит впоследствии эффективно замаскировать пластины при чистовой отделке откосов.

На следующем этапе в проем помещают оконную конструкцию и производят выравнивание ее положения при помощи деревянных брусков, заготовленных заранее. Их толщина не должна превышать 3 см и их установка происходит только по горизонтали, при этом происходит вертикальное выравнивание, которое контролируется при помощи уровня.

Выравнивание по вертикали производят по уровню

Когда положение рамы выровнено, можно приступать к закреплению пластин при помощи дюбелей 6*40 при бетонном основании или саморезами в иных случаях.

Зазоры заделывают с помощью монтажной пены

Чтобы избежать перекоса рамы, пластины закрепляют по порядку. Сначала производят фиксацию левого нижнего угла, затем правого, осуществляя контроль при помощи уровня. Верхние пластины закрепляют в последнюю очередь. На завершающем этапе производится заделка швов при помощи монтажной пены.

KBE, VEKA, GEALAN, LAQUMANN, PROPLEX, PIMAPEN, LG, FUNKE СТАНДАРТ, THYSSEN СТАНДАРТ, NOVOTEX

     Соблюдение данных рекомендаций позволит наиболее правильно установить ленту ПСУЛ и поможет защитить монтажный шов от вредных воздействий окружающей среды.
     Предварительно сжатая уплотнительная лента упакована в коробки и требует доставки до места монтажа с сохранением целостности упаковки. При нарушении целостности упаковки компания-производитель не несет ответственности за дальнейшее использование продукции. Хранение и транспортировку лент ПСУЛ нужно производить согласно рекомендациям, указанным на упаковке.
     Лента ПСУЛ должна храниться и транспортироваться при температуре от +5 до +30 С, в сухом и защищенном от воздействия прямых солнечных лучей месте.
     Для правильного выбора размеров ленты ПСУЛ необходимо помнить, что лента выполняет свои функции только в сжатом состоянии. То есть на зазор размером 5 мм необходимо использовать ленту ПСУЛ, которая имеет максимальное расширение 20 мм, на зазор размером 6-10 мм необходимо использовать ленту ПСУЛ, которая имеет максимальное расширение 30 мм и так далее. При выборе ленты Вам необходимо проконсультироваться с нашим специалистом, который подберет Вам нужную продукцию.
     Применение лент с расширением заведомо меньшей величины зазора приведет к невыполнению своих функций данной ленты, а также к быстрому разрушению монтажного шва. При неправильном выборе толщины ленты ПСУЛ производитель не несет ответственности за применение производимой продукции.
    Предварительно сжатая уплотнительная лента используется согласно ГОСТ 30971-2002 для обеспечения паропроницаемости монтажного шва. Лента ПСУЛ применяется при температуре от +5 до +40 С. Применение ленты ПСУЛ при отрицательных температурах приведет к увеличению времени разжатия ленты. Во избежание увеличения времени разжатия, ленту необходимо выдержать при комнатной температуре в течении 24 часов. В процессе монтажа, для ускорения времени разжатия, необходимо обработать  ленту с помощью термофена. В противном случае время разжатия многократно увеличится.
    Лента ПСУЛ крепиться к предварительно обработанной, очищенной от грязи и пыли, обезжиренной поверхности оконного или дверного блока  (или любого другого монтируемого материала). Желательно обработать поверхность, на которую крепиться лента ПСУЛ, с помощью растворителя БР-1 или БР-2.
   При монтаже ленты необходимо обеспечить плотное прилегание к поверхности с помощью кратковременного (в течении 3-5 секунд) придавливания.

Что такое анкерная пластина?

Анкерная плита — это конструктивный элемент, используемый в основном в кирпичных зданиях. Эти пластины соединяются с стержнем или болтом и обычно видны снаружи здания. Анкерная пластина распределяет напряжение, создаваемое ее точкой крепления, и стабилизирует соединенную стену. Эти тарелки обычно украшены или стилизованы, так как они видны снаружи здания. В старых зданиях эти плиты изготавливают из литого или кованого железа, а в современном строительстве обычно из стали.

Общая конструкция анкерной плиты одинакова, независимо от ее внешнего вида.Эти пластины широкие и плоские — чем они больше, тем шире зона распределения. В жилом доме они редко бывают больше 2 футов (65 см) в поперечнике; на коммерческой или промышленной структуре они могут быть намного больше. В центре плиты имеется отверстие для соединения анкерного стержня или болта, проникающего в кладочную стену. По сути, анкерная пластина — не что иное, как гигантская шайба.

Стержень, который находится в середине анкерной пластины, полностью проникает в стену позади нее.Соединяется с внутренним каркасом здания, часто зацепляясь непосредственно за горизонтальные опоры перекрытия. Эти разъемы размещаются примерно через каждые 6 футов (2 м) снаружи здания на каждом этаже. По сути, они являются тем, что удерживает внешнюю стену здания прикрепленной к внутреннему каркасу.

Внешняя стена оказывает большое усилие на затонувший болт. Чтобы противодействовать этому напряжению, анкерная пластина распределяет вес этой секции стены на большую площадь. Стена оказывает одинаковую силу независимо от размера пластины, поэтому большая площадь поверхности резко снижает давление, оказываемое на любую заданную площадь. Если бы пластины не было, стена оторвалась бы от маленькой головки болта.

Многие анкерные плиты имеют художественный вид.Эти тарелки чрезвычайно функциональны, но созданы, чтобы выглядеть как украшение. Тем не менее на плитах есть несколько точек, в которых они плотно соприкасаются со стеной здания. Часто пластины симметричны, поэтому точки давления находятся прямо напротив друг друга. Это улучшает прочность плиты после того, как здание начинает оседать.

Литое или кованое железо, которое использовалось для изготовления анкерных пластин до 20 века, использовалось, потому что с обоими этими материалами было легко работать.Однако чугун хрупкий, а кованое железо легко гнется. Следовательно, ни один из металлов не был идеальным материалом. Современные здания обычно имеют анкерные плиты из стали. Высокоуглеродистая сталь по внешнему виду очень похожа на кованое железо и часто используется для придания старинного вида анкерной пластине.

Анкерная плита — HiSoUR — Hi So You Are

🔊 Аудиочтение

Анкерная пластина или стеновая шайба — это большая пластина или шайба, прикрепленная к стяжной шпильке или болту. Анкерные плиты используются на наружных стенах каменных зданий, для усиления конструкций. Многие анкерные плиты, будучи видимыми, выполнены в декоративном стиле.

Один из популярных стилей — звездчатый якорь — анкерная пластина, отлитая или выкованная в форме пятиконечной звезды. Другие названия и стили анкерной пластины включают сейсмостойкую шайбу, треугольную шайбу, S-образное железо и T-образную головку. В Соединенном Королевстве патронная пластина — это термин для круглых ограничителей, а поперечная планка — это альтернативный термин для прямоугольных ограничителей.

Анкерные плиты изготавливаются из чугуна, иногда из кованого железа или стали, и часто используются в кирпичных или других каменных зданиях. Они обычно встречаются во многих старых городах и деревнях Европы и в более поздних городах со значительным наследием кирпичного строительства 18 и 19 веков, таких как Нью-Йорк, Филадельфия, Сент-Луис, Цинциннати и Чарльстон, Южная Каролина и в более старых, подверженных землетрясениям городах, таких как Сан-Франциско, а также по всей Европе. Узел из анкерных стержней и пластины подпирает каменную стену от бокового прогиба.

Определение
Согласно Оксфордскому словарю по строительству, геодезии и гражданскому строительству, анкерная пластина «представляет собой пластину, прикрепленную к компоненту, которая позволяет другим компонентам подключаться к ней».

Несмотря на то, что существует много типов анкеров или анкеров, согласно Словарю архитектуры и строительства, анкерная пластина, в частности, представляет собой «кованый зажим фламандского происхождения на внешней стороне кирпичной стены здания, которая соединена с противоположная стена стальной анкерной шпилькой, чтобы две стены не раздвигались; эти зажимы часто имели форму цифр, указывающих год постройки, или букв, обозначающих инициалы владельца, или были просто причудливыми рисунками.”

Хотя большинство типов анкеров изготавливаются только из стали, анкерные пластины также могут содержать ковкий или чугун. Шайба для наружных стен чаще всего изготавливается из чугунной звезды или плоской стальной пластины.

История использования и исследований
Во времена Римской империи деревянные анкерные балки (или анкерные стержни) использовались между арками, чтобы нейтрализовать внешние горизонтальные силы между ними.

В современную эпоху анкерные стержни изготавливаются из железа или стали и служат для усиления сводов, арок и в целом каменных конструкций.Стены из каменной кладки укрепляются с помощью анкерного стержня, который соединяет параллельные стены на уровне пола, что создает состояние горизонтального сжатия, тем самым увеличивая прочность стены на сдвиг. Несмотря на то, что в настоящее время литературы очень мало, были проведены некоторые исследования по анализу анкерных пластин и анкерных стержней, например, одно исследование, посвященное бетонным панелям, которые, хотя и тонкие, могут также нуждаться в анкерных пластинах для стабилизации стены.

Давление, которое оказывает анкерная пластина, постоянно жесткое; однако, похоже, существует предел полезной ширины анкерной пластины. Таким образом, исследование показало, что при ширине более 100 мм преимущество более широкой пластины уменьшается, а это означает, что существует порог для оптимального функционирования анкерной пластины.

Тяга для свода и свода

Анкерные тяги, шнурки или анкерные балки используются для поглощения тяги арок и сводов. Стяжки также были установлены в качестве временной фиксации хранилища, а затем сняты после того, как все укрепляющие стены были завершены и укреплены путем затвердевания раствора (о чем свидетельствуют Шартрский собор и Вестминстерское аббатство).В других сооружениях анкерные тяги оставлены для закрепления строящихся сводов. Это было обычным явлением, особенно в кирпичных домах. Также в качестве анкерных стержней использовались деревянные балки в сочетании с плоским железом и железными шинами (см. Анкер).

Анкерная балка стропильной фермы защищает продольные стены от упора стропил путем соединения двух стропил (стропил) в треугольник трения — стропильную ферму. В крыше с прогонами прогоны для ног, на которые опираются стропила, обычно соединяются балками перекрытия.

Анкер фронтона
Если фронтальная стена не защищена от опрокидывания поперечными стенами, она должна быть соединена с помощью анкеров фронтона с горловиной крыши или средними и коньковыми стойками стропильной фермы. Поскольку слой балки проходит параллельно фронтону, анкер фронтона должен быть соединен по крайней мере с двумя другими балками в дополнение к штанге. Сама стропильная ферма укрепляется оголовьем или Windrispen в продольном направлении.

кольцевая балка
Кольцевой анкер представляет собой замкнутый элемент кольцевой формы из дерева, железа или железобетона, предназначенный для предотвращения разрушения замкнутых элементов.Кольцевой анкер обычно встраивается в кладку во всех наружных стенах ниже уровня потолка, окружающих кладку. Таким образом, его фактическая форма соответствует контуру здания и фактически описывает только круговое кольцо купольных зданий. В частности, в куполах и монастырских сводах надвиг (свода), введенный в стены периметра, легче всего уловить с помощью кольцевого якоря. Если кольцевые анкеры собираются из отдельных компонентов, они должны быть соединены друг с другом с высокой прочностью на разрыв.

Strand
Анкеры Strand используются при строительстве горных пород и защите насыпей. Обычно они состоят из троса с семью прядями (одиночными проволоками) из высокопрочной стали. Их вставляют в скважину и фиксируют цементным раствором или синтетической смолой. Внешний конец натягивается в устье скважины натяжными устройствами и фиксируется клиньями и анкерными пластинами. В качестве альтернативы можно использовать стержневой анкер.

Анкеры для стен для полостей
Анкеры с воздушным слоем используются для крепления оболочки передней стенки в двустенных наружных стенах и сегодня обычно изготавливаются из нержавеющей стали.Раньше также использовалась оцинкованная или простая сталь, или некоторые кирпичи были замурованы поперек, чтобы перекрыть слой воздуха.

Источник из Википедии

Анкерные плиты, Служба спасения

Выбирать … 303 ABTECH ACR Электроника Воздушные Системы Алан Мэдисон Продакшнс Пожарно-спасательная служба Альянса Альта Ангел-гвардеец Антрон AquaLung Baker Hanger Co.Benchmade Карлайл Каскад CFS Press CMI Con-Space Conterra CPI Marine CQC CRKT Индивидуальная реклама Публикации Delmar Исследования по спасению в пустыне Elk River Инструменты для неотложной медицинской помощи ESS ЮГЕНИЙ ФЛЕЙШЕР Системы EVAC Экстраспорт Ферно Австралия Ferno Canada FireWare Firstwatch Force6 Лиса Лисья ярость Снаряжение Гербер Гиббс милость Harken Harveys Системы растяжек Intl ISC Wales Джонс и Бартлетт Junkin Кершоу Кокатат Kong Свобода LSP Морское Спасение МаркировкаPenDepot Столичный MFC Выживание MIO Книги Мосби MSA Ткань Мердока Мустанг выживание Морской Канаты Новой Англии Newco NRS Oceanid Омега Пасифик Omni-Glow Тихоокеанский шлем Тихоокеанские шлемы Pearson Industries Пеликан Продукты Полуостров Penwell Petzl PMI Princeton Tec Защитные шлемы RAMFAN Достичь и спасти Ривз Спасательные Технологии Звонящие Рок Экзотика RSI Рут Ли Сан-Фернандо Дистрибьютинг SAVOX Con-Space Комплект одежды Simulaids Поющий рок Надувные лодки SIT SIT-UK Skedco Skyhook SMC Spelean Spyderco Стабилизатор StatPack Stearns Стерлингов Суперклип ЗАДАЧА Thompson Learning Траверс Туф-Тугг Подводная кинетика Неизвестный Wahoo Wichard Писать под дождем Экстремальное спасение Йейтс

Анкерные пластины

Анкер такелажный HALO, большой

Совершенно новый дизайн для такелажных / анкерных колец.Несколько отверстий позволяют лучше выравнивать силы. Отлично подходит для системных якорей, уздечки для туалета и многого другого. Прочность: 15736 фунтов-силы (70 кН). RP304

Анкер такелажный HALO, средний

Совершенно новый дизайн для такелажных / анкерных колец. Несколько отверстий позволяют лучше выравнивать силы. Отлично подходит для системных якорей, уздечки для туалета и многого другого. Прочность: 11240 фунтов. (50 кН). RP303

Анкер такелажный HALO, малый

Совершенно новый дизайн для такелажных / анкерных колец.Несколько отверстий позволяют лучше выравнивать силы. Отлично подходит для системных якорей, уздечки для туалета и многого другого. Прочность: 8993 фунт-силы. (40 кН). RP302

Микро такелажная пластина RescueTECH

Самая маленькая монтажная плита в линейке Rescue Technology. Изготовленная из алюминиевой пластины из сплава 1/4 дюйма, пластина Micro Rigging Plate одновременно прочная и легкая. Идеально подходит для поиска и спасания, скалолазания и уздечки для туалета.

Монтажная плита из нержавеющей стали NFPA — CMI RIGPLAT2NFPA

Разработан для дополнения существующего такелажного оборудования. Легкий, прочный и эффективный. Позволяет монтажным бригадам устанавливать более эффективные якорные системы. Предотвращает заклинивание карабинов. Изготовлен из нержавеющей стали. RIGPLAT2NFPA

Стальные такелажные кольца

Цена: от 15 долларов.00–21,50 долл. США

Традиционные кованые кольца для использования в качестве такелажных колец, точек соединения для такелажа носилок и многих других целей. Изготовлен из штампованной легированной стали.

Анкерная пластина Rock Exotica BOLT

В пластине BOLT используется быстросъемный стержень из нержавеющей стали или «болт», который позволяет вам подсоединять ваше снаряжение напрямую к пяти точкам соединения без использования карабинов.Результат — более чистое соединение.

Rock Exotica ROCKSTAR Такелажная точка

Новое такелажное устройство от Rock Exotica. Конструкция Tri-Lobal снижает вес, но сохраняет полезность такелажа, присущую такелажному устройству UFO. Изготовлен из твердого алюминиевого сплава. 9 отверстий в 3-х плоскостях.


Каталог PDF, 28.7 МБ

Анкерная плита — Firefighter One

Классическая инновация CMC

Оригинальная конструкция CMC, выдержавшая испытание временем, наши анкерные пластины предохраняют карабины, удерживающие различные части вашей спасательной системы, от заклинивания.Оборудование становится легче увидеть, что делает проверки безопасности более точными. Это также может помешать вам застрять карабин в неправильной петле анкерного полотна. Для анкерных систем это отличный пункт сбора. Мы используем анкерную пластину на занятиях CMC Rope Rescue, что позволяет нашим ученикам быстрее настраивать системы с меньшим количеством ошибок. Диаметр отверстий: малый — 7/8 дюйма (22 мм), большой — 2 дюйма (51 мм).

Двадцать лет назад компания CMC представила анкерную пластину как прочную, легкую и компактную точку сбора для соединения спасательной системы с якорем.И это важный момент. На протяжении многих лет мы наблюдаем неуклонный рост анкерных и монтажных пластин «больше, лучше» с все большим количеством отверстий, поступающих на рынок. Но чем больше плита, тем меньше она становится похожей на точку сбора, увеличивая потенциал вращения плиты, создавая дополнительное расширение системы и создавая ударную нагрузку, если происходит какое-либо движение или отказ анкера. За 20 лет использования мы не увидели эксплуатационной потребности в большем количестве отверстий, увеличении размера или веса.

Совет по продукту :
Помимо того, что они служат точкой распределения к любому количеству надежных точек крепления, такелажные плиты также служат преимуществу выравнивания отдельных линий такелажной системы в определенном порядке, поддерживая порядок нескольких и различных линий. Один совет при выборе дополнительного снаряжения для использования с монтажными плитами; учитывайте универсальность, которую поворотные шкивы могут придать системе такелажа. Они вводят вращательное движение в такелажные стропы, идущие от плиты, потому что поворотный шкив может вращаться по мере необходимости, чтобы обеспечить улучшенную линейную способность очищать другие компоненты внутри системы.

ОПЦИЯ ТОВАР ВЕС ИЗДЕЛИЯ ЦВЕТ РЕЙТИНГ NFPA 3 СИГМА МБС
Алюминий 300610 7,2 унции (204 г) КРАСНЫЙ ОБЩЕЕ ПРИМЕНЕНИЕ 45 кН (10,116 фунтов-силы)
Сталь 300615 9,8 унций (278 г) НЕРЖАВЕЮЩАЯ СТАЛЬ ОБЩЕЕ ПРИМЕНЕНИЕ 43 кН (9,666 фунта-силы)
Алюминиевая анкерная пластина

CMC — RescueDirect.com

Наши анкерные пластины оригинальной конструкции CMC, выдержавшие испытание временем, предохраняют карабины, удерживающие различные части вашей спасательной системы, от заклинивания. Оборудование становится легче увидеть, что делает проверки безопасности более точными. Это также может помешать вам застрять карабин в неправильной петле анкерного полотна. Для анкерных систем это отличный пункт сбора. Мы используем анкерную пластину на занятиях CMC Rope Rescue, что позволяет нашим ученикам быстрее настраивать системы с меньшим количеством ошибок.Диаметр отверстий: малый — 7/8 дюйма (22 мм), большой — 2 дюйма (51 мм).


Двадцать лет назад компания CMC представила анкерную пластину как прочную, легкую и компактную точку сбора для соединения спасательной системы с якорем. И это важный момент. На протяжении многих лет мы наблюдаем неуклонный рост анкерных и монтажных пластин «больше, лучше» с все большим количеством отверстий, поступающих на рынок. Но чем больше плита, тем меньше она становится похожей на точку сбора, увеличивая потенциал вращения плиты, создавая дополнительное расширение системы и создавая ударную нагрузку, если происходит какое-либо движение или отказ анкера.За 20 лет использования мы не увидели эксплуатационной потребности в большем количестве отверстий, увеличении размера или веса.

Совет по продукту:

Помимо того, что они служат точкой распределения для любого количества надежных анкерных точек, такелажные плиты также служат преимуществом выравнивания отдельных линий такелажной системы в определенном порядке, поддерживая порядок нескольких и различных линий. Один совет при выборе дополнительного снаряжения для использования с монтажными плитами; учитывайте универсальность, которую поворотные шкивы могут придать системе такелажа.Они вносят вращательное движение в такелажные стропы, идущие от плиты, потому что поворотный шкив может вращаться по мере необходимости, чтобы обеспечить улучшенную возможность очистки других компонентов внутри системы.

Технические характеристики:

  • Материал: алюминий
  • Вес: 7,2 унции
  • Сертификация: NFPA 1983 Общее использование
  • MBS: 45 кН

CMC Rescue ANCHOR PLATE

CMC Rescue ANCHOR PLATE

Добавить в корзину

Магазин не будет работать корректно в случае, если куки отключены.

Похоже, в вашем браузере отключен JavaScript. Для максимального удобства работы на нашем сайте обязательно включите Javascript в своем браузере.

Наши анкерные пластины оригинальной конструкции CMC, выдержавшие испытание временем, предохраняют карабины, удерживающие различные части вашей спасательной системы, от заклинивания. Оборудование становится легче увидеть, что делает проверки безопасности более точными.

Описание

Он также может предотвратить попадание карабина в неправильную петлю анкерного полотна.Для анкерных систем это отличный пункт сбора. Мы используем анкерную пластину на занятиях CMC Rope Rescue, что позволяет нашим ученикам быстрее настраивать системы с меньшим количеством ошибок. Диаметр отверстий: малый — 7/8 дюйма (22 мм), большой — 2 дюйма (51 мм).

Двадцать лет назад CMC представила анкерную пластину как прочную, легкую и компактную точку сбора для соединения спасательной системы с якорем. И это важный момент. На протяжении многих лет мы наблюдаем неуклонный рост анкерных и монтажных пластин «больше, лучше» с все большим количеством отверстий, поступающих на рынок.Но чем больше плита, тем меньше она становится похожей на точку сбора, увеличивая потенциал вращения плиты, создавая дополнительное расширение системы и создавая ударную нагрузку, если происходит какое-либо движение или отказ анкера. За 20 лет использования мы не увидели эксплуатационной потребности в большем количестве отверстий, увеличении размера или веса.

Совет по продукту:
Помимо того, что они служат точкой распределения к любому количеству надежных анкерных точек, такелажные плиты также служат преимуществу выравнивания отдельных линий такелажной системы в определенном порядке, поддерживая порядок нескольких и различных линий.Один совет при выборе дополнительного снаряжения для использования с монтажными плитами; учитывайте универсальность, которую поворотные шкивы могут придать системе такелажа. Они вводят вращательное движение в такелажные стропы, идущие от плиты, потому что поворотный шкив может вращаться по мере необходимости, чтобы обеспечить улучшенную линейную способность очищать другие компоненты внутри системы.

Технические характеристики

Опция Позиция Вес продукта Цвет Рейтинг NFPA 3 Sigma MBS
Алюминий 300610 7.2 унции (204 г) Синий общего пользования 45 кН (10,116 фунт-силы)
Сталь 300615 9,8 унций (278 г) Нержавеющая сталь общего пользования 42 кН (9 442 фунта-силы)

Анкерная плита CFS-T AP 120 GS комплект

JavaScript отключен ! Для правильной работы этого веб-сайта необходимо включить JavaScript.

  • Дом
  • Анкерная плита CFS-T AP 120 GS комплект

Артикул: 2233911

Наборы анкерных пластин CFS-T.Наборы анкерных пластин для закрепления кабельных модулей в транспортной раме и повышения герметичности. Уплотнение от статического и динамического давления. Более простая установка модулей и установка клинового уплотнения. Набор анкерных пластин CFS-T AP 120 GS, в состав которого входят: 5 анкерных пластин (оцинкованная сталь).

Имя Значение
Масса (кг) 0.1

Нет файлов для загрузки

.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
