Диаметры труб для отопления и водопровода
Большинству из нас хотя бы раз в жизни придется столкнуться с заменой трубопроводов отопления, подачи горячей и холодной воды, канализации. Независимо от того, занимаетесь вы самостоятельной заменой, или нанимаете мастера, знать, как и в чем измеряются водопроводные трубы, будет очень полезно. Вы данном вопросе многим людям иногда видится совершенная неразбериха.
Во времена СССР диаметры всех труб обозначались и рассчитывались в миллиметрах, в метрической системе. Но потом на рынок хлынул поток импортной продукции и потребители стали массово менять трубопроводы, началась сильная путаница. Миллионы тонн и изделий ввозится в страну ежегодно.
Десятки тысяч магазинов продают европейскую продукцию, которая маркируется непривычным для нас способом. В Европе, практически во всех странах принята метрическая система. Но как раз для труб газовых и водопроводов используется дюймовая (имперская) система мер.
Что такое трубы ½ и ¾ или что самое главное нужно запомнить
Приступая к ремонту и замене трубопровода, подбирая трубы, нужно запомнить главные особенности. ½ и ¾ это самые распространенные диаметры металлических труб, которые применяются в быту, например, для подключения радиаторов. Но дюймовые размеры и обозначения диаметров труб очень сильно отличаются от метрических размеров.
Когда мы слышим, что, например, радиаторы Рифар имеют подключение ½ дюйма, это означает, что внутренний диаметр трубы или внешний диаметр штуцера переходного фитинга на пластик, через который будет поступать теплоноситель, равен 15 миллиметрам, а не 12,5. Мы все ходили в школу и помним, что один дюйм в английской системе мер равен 2,54 сантиметрам или 25,4 миллиметрам. Но ¾ дюйма в этом случае — труба диаметром 20 миллиметров. Эти цифры нужно запомнить и смириться с этим — в сантехнике и теплотехнике считают именно так, и калькуляторы работников этой сферы, а также продавцов магазинов, ни в чем их не убеждают.
Соотношение дюймовых и метрических труб
Как понять какой размер трубы у покупателя? Это вопрос далеко не праздный, и с ним часто сталкиваются мастера-сантехники и продавцы магазинов сантехнического оборудования. Что нужно знать о соотношении диаметров дюймовых труб с привычной нам метрической системой? Просто пользуйтесь этим списком, перепишите его куда-нибудь.
- 2 дюйма = 50 миллиметров.
- 1 ½ дюйма = 40.
- 1 ¼ дюйма = 32.
- 1 дюйм = 25.
- ¾ дюйма = 20.
- ½ дюйма = 15.
- 3/8 дюйма = 12
- ¼ дюйма = 8.
Пластиковые трубы, то есть полипропиленовые, ПВХ или из трубки из полиэтилена всегда считаются иначе, по внешнему диаметру. Это тоже важный нюанс, который нужно запомнить. Внутренний проход соотносится с соответствующими внешними диаметрами труб таким образом:
- 20 миллиметровая пластиковая труба имеет дюймовый диаметр ½;
- 25 миллиметров — ¾ дюйма;
- 32 миллиметров — имеет внутренний диаметр 1 дюйм;
- 40 миллиметров — 1 ¼ дюйма;
- 50 миллиметров — 1 ½ дюйма.

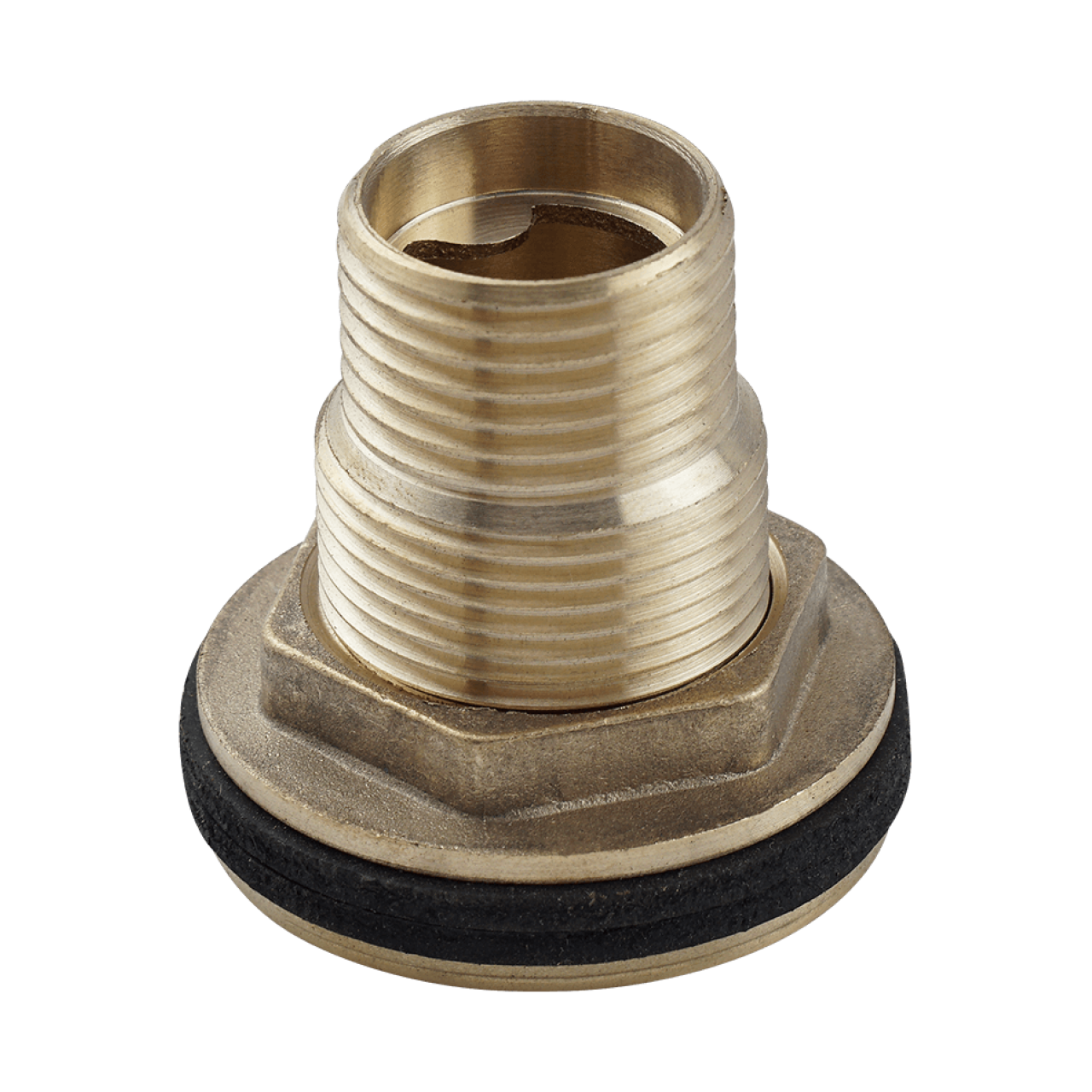

Соответственно размечаются фитинги для перехода с пластиковой трубы на металлическую, например, муфта для пластиковой трубы 20 миллиметров на стальную ½” будет обозначена как 20-½.
Как определить внутренний диаметр трубы, измерив внешний?
У каждой трубы есть 2 диаметра, внутренний и внешний. Часто бывает так, что нужно определить внутренний диаметр металлический трубы, зная внешний, например, для замены обвязки отопления, покупки фитинга и т.д. Для этого вы можете пользоваться этими данными (+- 1 миллиметр при измерении допускается).
- 13 миллиметров соответствует внутреннему диаметру в дюймах — ¼’’.
- 17 мм — 3/8’’.
- 20 мм — ½’’.
- 26 мм — ¾’’.
- 33 мм — 1’’.
- 42 мм — 1 ¼’’.
- 48 мм — 1 ½’’.
- 60 мм — 2’’.
Обратите внимание! Все вышесказанное относится к практике замене сантехнической обвязки и отопления в бытовых условиях.
Статья предназначена для простых потребителей, которые хотят поменять радиаторы или трубопровод. При разработке проектов теплоснабжения специалистами и инженерных расчетах используются другие подходы и данные.
Таблица диаметров стальных труб | Размеры
Диаметры электросварных круглых труб ГОСТ 10704
| Параметры трубы (наружный диаметр) | Сталь | Толщина Стенки, мм | |||
| Ø 16 | Ø 18 | Ø 19 | Ø 20 | ст3 ст20 09Г2С 08пс | от 1 до 3 мм |
| Ø 25 | Ø 28 | Ø 30 | Ø 32 | ст3 ст20 09Г2С 08пс | от 1 до 3 мм |
| Ø 35 | Ø 38 | Ø 40 | Ø 42 | ст3 ст20 09Г2С 08пс | от 1 до 3 мм |
| Ø 48 | Ø 51 | Ø 57 | Ø 60 | ст3 ст20 09Г2С 08пс | от 1 до 3 мм |
| Ø 76 | Ø 89 | Ø 102 | Ø 108 | ст3 ст20 09Г2С | от 2 до 10 мм |
| Ø 114 | Ø 127 | Ø 133 | Ø 159 | ст3 ст20 09Г2С | от 3 до 10 мм |
| Ø 219 | Ø 273 | Ø 325 | Ø 377 | ст3 ст20 09Г2С | от 3 до 12 мм |
| Ø 426 | Ø 530 | Ø 630 | Ø 720 | 17Г1С ст3 ст20 09Г2С | от 4 до 50 мм |
| Ø 820 | Ø 920 | Ø 1020 | Ø 1220 | 17Г1С ст3 ст20 09Г2С | от 4 до 50 мм |
| Ø 1320 | Ø 1420 | Ø 1520 | Ø 1620 | 17Г1С ст3 ст20 09Г2С | от 4 до 50 мм |
| Ø 1720 | Ø 1820 | Ø 1920 | Ø 2020 | 17Г1С ст3 ст20 09Г2С | от 4 до 50 мм |
| Ø 2120 | Ø 2220 | Ø 2520 | Ø 2620 | 17Г1С ст3 ст20 09Г2С | от 4 до 50 мм |
| Ø 2720 | Ø 2820 | 17Г1С ст3 ст20 09Г2С | от 4 до 50 мм | ||
Диаметр трубы водогазопроводной ВГП ГОСТ 3262-75
|
Условный проход, внутренний диаметр мм |
Наружный диаметр, мм |
Сталь | Толщина стенки, мм |
| Ø 6 ду | Ø 10,2 | ст20, ст10, ст1-3 сп/пс | 1,8; 2; 2,5 |
| Ø 8 ду | Ø 13,5 | ст20, ст10, ст1-3 сп/пс |
2; 2. |
| Ø 10 ду | Ø 17,0 | ст20, ст10, ст1-3 сп/пс | 2; 2.2; 2,8 |
| Ø 15 ду | Ø 21,3 | ст20, ст10, ст1-3 сп/пс | 2,35; 2,5; 2,8; 3,2 |
| Ø 20 ду | Ø 26,8 | ст20, ст10, ст1-3 сп/пс | 2,35; 2,5; 2,8; 3,2 |
| Ø 25 ду | ст20, ст10, ст1-3 сп/пс | 2,8; 3,2; 4 | |
| Ø 32 ду | Ø 42,3 | ст20, ст10, ст1-3 сп/пс | 2,8; 3,2; 4 |
| Ø 40 ду | Ø 48,0 | ст20, ст10, ст1-3 сп/пс | 3; 3,5; 4 |
| Ø 50 ду | Ø 60,0 | ст20, ст10, ст1-3 сп/пс | 3; 3,5; 4,5 |
| Ø 65 ду | Ø 75,5 | ст20, ст10, ст1-3 сп/пс | 3,2; 4; 4,5 |
| Ø 80 ду | Ø 88,5 | ст20, ст10, ст1-3 сп/пс | 3,5; 4; 4,5 |
| Ø 90 ду | Ø 101,3 | ст20, ст10, ст1-3 сп/пс | 3,5; 4; 4,5 |
| Ø 100 ду | Ø 114,0 | ст20, ст10, ст1-3 сп/пс | 4; 4,5; 5 |
| Ø 125 ду | Ø 140,0 | ст20, ст10, ст1-3 сп/пс | 4; 4,5; 5,5 |
| Ø 150 ду | Ø 165,0 | ст20, ст10, ст1-3 сп/пс | 4; 4,5; 5,5 |
Диаметры бесшовных труб ГОСТ 8732-78 и ГОСТ 8734-75
| Параметры трубы (наружный диаметр) | Сталь | Толщина стенки, мм | |||||||
| трубы горячедеформированые | |||||||||
| Ø 20 | Ø25 | Ø28 | Ø30 | Ø32 | Ø35 | Ø38 | Ø40 | ст10, ст20, 09г2с | от 2,5-8 |
| Ø 42 | Ø 45 | Ø 50 | Ø 51 | Ø 54 | Ø 57 | Ø 73 | Ø 76 | ст10, ст20, 09г2с | от 2,5-8 |
| Ø 89 | Ø 102 | Ø 108 | Ø 114 | Ø 121 | Ø 127 | Ø 133 | Ø 140 | ст10, ст20, 09г2с | от 4-12 |
| Ø 146 | Ø 152 | Ø 159 | Ø 168 | Ø 180 | Ø 194 | Ø 203 | Ø 219 | ст10, ст20, 09г2с | от 4-15 |
| Ø 245 | Ø 273 | Ø 299 | Ø 325 | Ø 351 | Ø 377 | Ø 402 | Ø 406 | ст10, ст20, 09г2с | от 4-25 |
| Ø 426 | Ø 450 | Ø 465 | Ø 480 | Ø 500 | Ø 530 | Ø 550 | ст10, ст20, 09г2с | от 4-25 | |
| трубы холоднодеформированые (наружный диаметр) | |||||||||
| Ø 6 | Ø 7 | Ø 8 | Ø 9 | Ø 10 | Ø 11 | Ø 12 | Ø 13 | ст10, ст20, 09г2с | от 1-2 |
| Ø 14 | Ø 15 | Ø 16 | Ø 17 | Ø 18 | Ø 19 | Ø 20 | Ø 21 | ст10, ст20, 09г2с | от 1,6-3,5 |
| Ø 22 | Ø 23 | Ø 24 | Ø 25 | Ø 26 | Ø 27 | Ø 28 | Ø 29 | ст10, ст20, 09г2с | от 1,8-4,5 |
| Ø 30 | Ø 32 | Ø 34 | Ø 35 | Ø 36 | Ø 38 | Ø 40 | Ø 42 | ст10, ст20, 09г2с | от 2,5-7 |
| Ø 45 | Ø 48 | Ø 50 | Ø 51 | Ø 53 | Ø 54 | Ø 56 | Ø 57 | ст10, ст20, 09г2с | от 4-9,5 |
| Ø 60 | Ø 63 | Ø 65 | Ø 68 | Ø 70 | Ø 73 | Ø 75 | Ø 76 | ст10, ст20, 09г2с | от 5-12 |
| Ø 80 | Ø 83 | Ø 85 | Ø 89 | Ø 90 | Ø 95 | Ø 100 | Ø 102 | ст10, ст20, 09г2с | от 7-18 |
| Ø 108 | Ø 110 | Ø 120 | Ø 130 | Ø 140 | Ø 150 | Ø 160 | Ø 170 | ст10, ст20, 09г2с | от 9-24 |
| Ø 180 | Ø 190 | Ø 200 | Ø 210 | Ø 220 | Ø 240 | Ø 250 | ст10, ст20, 09г2с | от 18-24 | |
Строительство, сельское хозяйство, пищевая и химическая промышленность, бытовые и гражданские нужды – вот далеко не полный список сфер, в которых используются стальные трубы.
Стальные трубы могут иметь не только круглую форму, они могут иметь квадратное, овальное или прямоугольное сечение. Несмотря на это, данная продукция имеет две общие характеристики:
геометрические и технические.
Геометрические характеристики выражаются следующими показателями:
- длина труб;
- толщина их стенок;
- диаметры внутренний/внешний.
Характеристики, размеры труб, требования к их производству и эксплуатации, устанавливаются специальными стандартами. ГОСТы разрабатываются и принимаются с учетом материалов, используемых при изготовлении проката, а также технологии его производства.
В России диаметры трубы измеряются и указываются в миллиметрах, однако в таблицах можно увидеть обозначение диаметра труб в дюймах: 1 дюйм = 25,4 мм. Дюймовое обозначение диаметра обычно используется либо на импортной продукции, либо для обозначения размера на ВПГ-трубах.
Трубный прокат по ГОСТ
Диаметр труб – основная характеристика трубного проката, благодаря которой производятся необходимые расчеты.
Диаметр металлических труб регламентируется ГОСТ 10704-91, который разделяет изделия на несколько категорий:
- Малого – изделия, которые имеют следующее значение: не более 114 мм.
- Среднего диаметра – прокат величиной от 114 до 530 мм.
- Большого диаметра – труба, размер которой превышают 508 мм. Классификация производится в соответствии с внешним диаметром трубы.
Диаметр стальной трубы определяют таким образом:
- Для бесшовных и электросварных видов труб – по наружному диаметру.
- Для водогазонапорных труб в соответствии с показателем условного прохода – приближенного до значений стандартного ряда номинального размера внутреннего диаметра. Величина условного диаметра металлических труб определяется параметрами, изложенными в ГОСТ 355-52.
- d = D — 2*S
- Где d — показатель диаметра трубы (внутренняя часть)
- D – показатель наружного диаметра
- 2S – удвоенная толщина стенки
Условный проход является условной величиной (Dy – в прошлом, DN – сейчас), которая применяется при стандартизации диаметра трубного проката, когда при одинаковом наружном диаметре труб, внутренний размер значительно различается.
DN не просто определяет пропускную способность трубного проката, но и дает возможность правильно подбирать к трубным системам фитинги и другую арматуру. ГОСТ 28338-89 классифицирует трубы именно по значению DN.
Как самостоятельно узнать размеры изделия
Стандарты внешних диаметров и толщины стенок, используемые в системе водогазопровода, устанавливает ГОСТ З262-75, на электросварные трубы – стандарт 10705-80/10704-91. Значение внутреннего диаметра можно узнать, посмотрев на маркировку изделия. Однако в том случае, если необходимо провести ремонт систем коммуникаций, а данные о внутреннем диаметре уже установленных труб неизвестны, для проведения расчетов диаметра можно использовать формулу:
Итак, чтобы самостоятельно рассчитать параметры, необходимо измерить сантиметром или рулеткой толщину стенки трубы и ее окружность.
Трубы ПНД для водопровода, полиэтиленовые трубы ПНД — 32, 25, 20 мм
| Назначение | Напорные трубы для водоснабжения | |
| Материал | Полиэтилен низкого давления | |
| Внешний вид | Черные с синей полосой, гладкие снаружи однослойные | |
| Диаметры | 10-1200 мм | |
| Давление | 6,3 – 16 Атм | |
| Соединение | Сварка встык, электромуфтовая сварка, компрессионные муфты | |
| Форма | Отрезки 12м-13м, бухты (100м, 200м) до d110 |
Сегодня все более уверенными темпами водопроводные трубы ПНД замещают своих вчерашних собратьев — трубы бетонные и металлические. И это не удивительно, ведь им присущи такие свойства, как простота монтажа, возможность бесканальной прокладки, доказанная долговечность эксплуатации, а также небольшая цена.
Все это делает использование пластиковых труб для водопровода в разы выгоднее по стоимости, чем использование их вчерашних собратьев.
И самые распространенные сегодня в нашей стране трубопроводы изготовлены как раз из полиэтилена низкого давления. Различают разные марки этого материала: ПЭ63, ПЭ80, ПЭ100. Сокращение ПЭ в данной маркировке расшифровывается, как «Полиэтилен». Чем выше марка полиэтилена, тем лучше его прочностные характеристики и тем менее толстой возможно сделать стенку трубы, удешевив таким образом стоимость трубы.
Полиэтиленовые трубы пнд используются для напорного питьевого водоснабжения, газоснабжения, для напорной канализации и реже для защиты кабеля и безнапорной канализации. При замерзании жидкости внутри трубопровода трубы ПНД не лопаются, в отличии от стальных!
Соединяются трубы ПНД различными способами, в зависимости от полевых условий и условий эксплуатации. Самое распространенное соединение — это так называемая «сварка в стык» —является самым дешевым способом соединить трубы при большом количестве стыков.
При прокладке труб диаметром до 110 мм и если количество соединений относительно небольшое, то используют компрессионные фитинги— чаще всего в коттеджном и дачном строительстве. При прокладке газовых коммуникаций, либо когда соединение труб и фитингов пнд нужно производить в условиях ограниченного производства (внутри разрытой траншеи на повороте), удобнее всего использовать муфты с закладными электронагревательными элементами.
Возможно, Вас заинтересуют другие разделы нашего каталога:
- трубы пнд для кабеля
- фитинги для труб пнд
Дополнительная информация:
- история труб пнд
- интересные факты о трубах пнд
- сравнение труб пнд и пвх
- сравнение труб пнд с металлическими
Цены на трубы ПНД
Прайс-лист на полиэтиленовые трубы ПНД с 15 июля 2021г.
Трубы ПНД водопроводные напорные из полиэтилена ПЭ 100
ПЭ100 SDR26 (PN 6,3) | ||
| Номинальный наружный диаметр, мм | Толщ. стенки, мм | Цена 1 п.м. с НДС, руб |
|---|---|---|
| 110 | 4,2 | 241,40 |
| 125 | 4,8 | 311,10 |
| 140 | 5,4 | 392,70 |
| 160 | 6,2 | 515,10 |
| 180 | 6,9 | 642,60 |
| 200 | 7,7 | 795,60 |
| 225 | 8,6 | 999,60 |
| 250 | 9,6 | 1239,30 |
| 280 | 10,7 | 1545,30 |
| 315 | 12,1 | 1972,00 |
| 355 | 13.6 | 2482,00 |
| 400 | 15,3 | 3162,00 |
| 450 | 17,2 | 3995,00 |
| 500 | 19,1 | 4930,00 |
| 560 | 21,4 | 6171,00 |
| 630 | 24,1 | 7820,00 |
| 710 | 27,2 | 11115,00 |
| 800 | 30,6 | 14079,00 |
| 900 | 34,4 | 17822,00 |
| 1000 | 38,2 | 22040,00 |
| 1200 | 45,9 | 31730,00 |
| 1400 | 53,5 | 43130,00 |
| 1600 | 61,2 | 56240,00 |
ПЭ100 SDR21 (PN 8,0) | ||
| Номинальный наружный диаметр, мм | Толщ. стенки, мм | Цена 1 п.м. с НДС, руб |
| 90 | 4,3 | 200,60 |
| 110 | 5,3 | 300,90 |
| 125 | 6 | 384,20 |
| 140 | 6,7 | 481,10 |
| 160 | 7,7 | 630,70 |
| 180 | 8,6 | 792,20 |
| 200 | 9,6 | 980,90 |
| 225 | 10,8 | 1239,30 |
| 250 | 11,9 | 1516,40 |
| 280 | 13,4 | 1921,10 |
| 315 | 15 | 2414,00 |
| 355 | 16,9 | 3060,00 |
| 400 | 19,1 | 3893,00 |
| 450 | 21,5 | 4930,00 |
| 500 | 23,9 | 6086,00 |
| 560 | 26,7 | 7616,00 |
| 630 | 30 | 9605,00 |
| 710 | 33,9 | 13699,00 |
| 800 | 38,1 | 17366,00 |
| 900 | 42,9 | 22040,00 |
| 1000 | 47,7 | 27170,00 |
| 1200 | 57,2 | 39140,00 |
| 1400 | 66,7 | 53200,00 |
| 1600 | 76,2 | — |
ПЭ100 SDR17 (PN 10) | ||
| Номинальный наружный диаметр, мм | Толщ. стенки, мм | Цена 1 п.м. с НДС, руб |
| 63 | 3,8 | 121,55 |
| 75 | 4,5 | 171,70 |
| 90 | 5,4 | 246,50 |
| 110 | 6,6 | 367,20 |
| 125 | 7,4 | 467,50 |
| 140 | 8,3 | 588,20 |
| 160 | 9,5 | 766,70 |
| 180 | 10,7 | 970,70 |
| 200 | 11,9 | 11196,80 |
| 225 | 13,4 | 1519,80 |
| 250 | 14,8 | 1870,00 |
| 280 | 16,6 | 2346,00 |
| 315 | 18,7 | 2958,00 |
| 355 | 21,1 | 3774,00 |
| 400 | 23,7 | 4760,00 |
| 450 | 26,7 | 6035,00 |
| 500 | 29,7 | 7463,00 |
| 560 | 33,2 | 9350,00 |
| 630 | 37,4 | 11832,00 |
| 710 | 42,1 | 16796,00 |
| 800 | 47,4 | 21280,00 |
| 900 | 53,3 | 26980,00 |
| 1000 | 59,3 | 33250,00 |
| 1200 | 71,1 | 47880,00 |
| 1400 | — | — |
| 1600 | — | — |
ПЭ100 SDR13,6 (PN 12,5) | ||
| Номинальный наружный диаметр, мм | Толщ. стенки, мм | Цена 1 п.м. с НДС, руб |
| 63 | 4,7 | 191,20 |
| 75 | 5,6 | 209,10 |
| 90 | 6,7 | 299,20 |
| 110 | 8,1 | 443,70 |
| 125 | 9,2 | 572,90 |
| 140 | 10,3 | 717,40 |
| 160 | 11,8 | 935,00 |
| 180 | 13,3 | 1186,60 |
| 200 | 14,7 | 1455,20 |
| 225 | 16,6 | 1853,00 |
| 250 | 18,4 | 2278,00 |
| 280 | 20,6 | 2856,00 |
| 315 | 23,2 | 3621,00 |
| 355 | 26,1 | 4590,00 |
| 400 | 29,4 | 5814,00 |
| 450 | 33,1 | 7361,00 |
| 500 | 36,8 | 9095,00 |
| 560 | 41,2 | 11407,00 |
| 630 | 46,3 | 14416,00 |
| 710 | 52,2 | 20520,00 |
| 800 | 58,8 | 26030,00 |
| 900 | 66,1 | 32870,00 |
| 1000 | 73,5 | 40660,00 |
| 1200 | 88,2 | — |
| 1400 | 102,9 | — |
| 1600 | — | — |
ПЭ100 SDR11 (PN 16) | ||
| Номинальный наружный диаметр, мм | Толщ. стенки, мм | Цена 1 п.м. с НДС, руб |
| 63 | 5,8 | 231,00 |
| 75 | 6,8 | 321,20 |
| 90 | 8,2 | 360,40 |
| 110 | 10 | 533,80 |
| 125 | 11,4 | 693,60 |
| 140 | 12,7 | 863,60 |
| 160 | 14,6 | 1133,90 |
| 180 | 16,4 | 1433,10 |
| 200 | 18,2 | 1768,00 |
| 225 | 20,5 | 2244,00 |
| 250 | 22,7 | 2754,00 |
| 280 | 25,4 | 3451,00 |
| 315 | 28,6 | 4369,00 |
| 355 | 32,2 | 5542,00 |
| 400 | 36,3 | 7038,00 |
| 450 | 40,9 | 8908,00 |
| 500 | 45,4 | 10999,00 |
| 560 | 50,8 | 13770,00 |
| 630 | 57,2 | 17510,00 |
| 710 | 64,5 | 24890,00 |
| 800 | 72,6 | 32110,00 |
| 900 | 81,7 | — |
| 1000 | 90,8 | — |
| 1200 | — | — |
| 1400 | — | — |
| 1600 | — | — |
Трубы ПНД водопроводные напорные из полиэтилена ПЭ 100 Прайс-лист от 15 июля 2021г.
| Номинальный наружный диаметр, мм | ПЭ100 SDR26 (PN 6,3) | ПЭ100 SDR21 (PN 8) | ПЭ100 SDR17(PN 10) | ПЭ100 SDR13,6 (PN 12,5) | ПЭ100 SDR11 (PN 16) | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| Толщ. стенки, мм | Цена 1 п.м. с НДС, руб | Толщ. стенки, мм | Цена 1 п.м. с НДС, руб | Толщ. стенки, мм | Цена 1 п.м. с НДС, руб | Толщ. стенки, мм | Цена 1 п.м. с НДС, руб | Толщ. стенки, мм | Цена 1 п.м. с НДС, руб | |
| 20 | 2 | 25,60 | ||||||||
| 25 | 2 | 32,60 | 2,3 | 37,20 | ||||||
| 32 | 2 | 42,50 | 2,4 | 50,40 | 3 | 61,00 | ||||
| 40 | 2,4 | 64,25 | 3 | 77,70 | 3,7 | 94,00 | ||||
| 50 | 3,0 | 98,80 | 3,7 | 120,00 | 4,6 | 145,90 | ||||
| 63 | 3,8 | 157,30 | 4,7 | 191,20 | 5,8 | 231,00 | ||||
| 75 | 4,5 | 171,70 | 5,6 | 209,10 | 6,8 | 248,20 | ||||
| 90 | 4,3 | 200,60 | 5,4 | 246,50 | 6,7 | 299,20 | 8,2 | 360,40 | ||
| 110 | 5,3 | 300,90 | 6,6 | 364,20 | 8,1 | 443,70 | 10 | 533,80 | ||
| 125 | 6 | 384,20 | 7,4 | 467,50 | 9,2 | 572,90 | 11,4 | 693,60 | ||
| 140 | 6,7 | 481,10 | 8,3 | 588,20 | 10,3 | 717,40 | 12,7 | 863,60 | ||
| 160 | 6,2 | 515,10 | 7,7 | 630,70 | 9,5 | 766,70 | 11,8 | 935,00 | 14,6 | 1133,90 |
| 180 | 6,9 | 642,60 | 8,6 | 792,20 | 10,7 | 970,70 | 13,3 | 1186,60 | 16,4 | 1433,10 |
| 200 | 7,7 | 795,60 | 9,6 | 980,90 | 11,9 | 1196,80 | 14,7 | 1455,20 | 18,2 | 1768,00 |
| 225 | 8,6 | 999,60 | 10,8 | 1239,30 | 13,4 | 1519,80 | 16,6 | 1853,00 | 20,5 | 2244,00 |
| 250 | 9,6 | 1239,30 | 11,9 | 1516,40 | 14,8 | 1870,00 | 18,4 | 2278,00 | 22,7 | 2754,00 |
| 280 | 10,7 | 1545,30 | 13,4 | 1921,00 | 16,6 | 2346,00 | 20,6 | 2856,00 | 25,4 | 3451,00 |
| 315 | 12,1 | 1972,00 | 15 | 2414,00 | 18,7 | 2958,00 | 23,2 | 3621,00 | 28,6 | 4369,00 |
| 355 | 13,6 | 2482,00 | 16,9 | 3060,00 | 21,1 | 3774,00 | 26,1 | 4590,00 | 32,2 | 5542,00 |
| 400 | 15,3 | 3162,00 | 19,1 | 3893,00 | 23,7 | 4760,00 | 29,4 | 5814,00 | 36,3 | 7038,00 |
| 450 | 17,2 | 3995,00 | 21,5 | 4930,00 | 26,7 | 6035,00 | 33,1 | 7361,00 | 40,9 | 8908,00 |
| 500 | 19,1 | 4930,00 | 23,9 | 6086,00 | 29,7 | 7463,00 | 36,8 | 9095,00 | 45,4 | 10999,00 |
| 560 | 21,4 | 6171,00 | 26,7 | 7616,00 | 33,2 | 9350,00 | 41,2 | 11407,00 | 50,8 | 13770,00 |
| 630 | 24,1 | 7820,00 | 30 | 9605,00 | 37,4 | 11832,00 | 46,3 | 14416,00 | 57,2 | 19570,00 |
| 710 | 27,2 | 11115,00 | 33,9 | 13699,00 | 42,1 | 16796,00 | 52,2 | 20520,00 | 64,5 | 24890,00 |
| 800 | 30,6 | 14079,00 | 38,1 | 17366,00 | 47,4 | 21280,00 | 58,8 | 26030,00 | 72,6 | 32110,00 |
| 900 | 34,4 | 17822,00 | 42,9 | 22040,00 | 53,3 | 26980,00 | 66,1 | 32870,00 | ||
| 1000 | 38,2 | 22040,00 | 47,7 | 27170,00 | 59,3 | 33250,00 | 73,5 | 40660,00 | ||
| 1200 | 45,9 | 31730,00 | 57,2 | 39140,00 | 71,1 | 47880,00 | ||||
Чтобы купить трубу ПНД обращайтесь к нашим менеджерам!
+7-915-288-19-03
+7-495-105-96-46
MetalsDepot® — Купите стальную трубу онлайн!
T512 1/2 «SCH 40 (наружный диаметр 0,840 x стена 0,19)
Труба из конструкционной стали A-500 ERW
T512
1/2 «SCH 40 (.
840 OD X .109 стена)
Труба из конструкционной стали A-500 ERW
0,85 фунта
Выберите … 2 фута 4 фута 6 фута 8 фута 10 фута 21 фута или Вырезать до размера
Вес: 0,85 фунт / фут
Добавить в корзину T51280 1/2 «SCH 80 (.840 OD X .147 стена)
A-53 ERW Труба из конструкционной стали
T51280
1/2 «SCH 80 (наружный диаметр 0,840 x стена 0,147)
Труба из конструкционной стали A-53 ERW
1,09 фунта
Выберите .
.. 2 фута 4 фута 6 фута 8 фута 10 фута 21 фута или Вырезать до размера
Вес: 1.09 фунт / фут
Добавить в корзину T534 3/4 дюйма SCH 40 (1,05 OD X 0,13 стенки)
A-500 ERW Труба из конструкционной стали
T534
3/4 «SCH 40 (1.05 OD X .113 стена)
Труба из конструкционной стали A-500 ERW
1,13 фунта
Выберите … 2 фута 4 фута 6 фута 8 фута 10 фута 21 фута или Вырезать до размера
Вес: 1,13 фунт / фут
Добавить в корзину T53480 3/4 «SCH 80 (1.
05 OD X .154 стена)
A-53 ERW Труба из конструкционной стали
T53480
3/4 дюйма SCH 80 (OD 1,05 X 0,154 стенки)
A-53 ERW Труба из конструкционной стали
1,47 фунта
Выберите … 2 фута 4 фута 6 фута 8 фута 10 фута 21 фута или Вырезать до размера
Вес: 1.47 фунтов / фут
Добавить в корзину Т51 1 дюйм SCH 40 (внешний диаметр 1,315 x 0,13 стенки)
Труба из конструкционной стали A-500 ERW
T51
1 «СЧ 40 (1.
315 OD X .133 стена)
Труба из конструкционной стали A-500 ERW
1,68 фунта
Выберите … 2 фута 4 фута 6 фута 8 фута 10 фута 21 фута или Вырезать до размера
Вес: 1,68 фунт / фут
Добавить в корзину T5180 1 «СЧ 80 (1.315 OD X .179 стена)
A-53 ERW Труба из конструкционной стали
T5180
1 дюйм SCH 80 (наружный диаметр 1,315 x 0,179 стенки)
A-53 Труба из конструкционной стали ERW
2,17 фунта
Выберите .
.. 1 фут 2 фут 4 фут 6 фут 8 фут 10 фут 21 фут или Отрезать до размера
Вес: 2.17 фунтов / фут
Добавить в корзину T511410 1-1 / 4 «SCH 10 (1.66 OD X .109 стена)
A-500 Труба перил из конструкционной стали
T511410
1-1 / 4 «SCH 10 (1.66 OD X .109 стена)
Труба перил из конструкционной стали A-500
1,81 фунта
Выберите … 2 фута 4 фута 6 фута 8 фута 10 фута 21 фута или Вырезать до размера
Вес: 1,81 фунт / фут
Добавить в корзину T5114HR 1-1 / 4 «СЧ 40 (1.
66 OD X .140 стена)
Труба перил из конструкционной стали A-500
T5114HR
1-1 / 4 «SCH 40 (1.66 OD X .140 стена)
A-500 Труба перил из конструкционной стали
2,27 фунта
Выберите … 2 фута 4 фута 6 фута 8 фута 10 фута 21 фута или Вырезать до размера
Вес: 2.27 фунтов / фут
Добавить в корзину T511480 1-1 / 4 «SCH 80 (наружный диаметр 1,660 х 0,191 стенки)
Труба из конструкционной стали A-500
T511480
1-1 / 4 «СЧ 80 (1.
660 OD X .191 стена)
Труба из конструкционной стали A-500
3,00 фунта
Выберите … 2 фута 4 фута 6 фута 8 фута 10 фута 20 фута или Отрежьте до размера
Вес: 3,00 фунт / фут
Добавить в корзину T511210 1-1 / 2 «СЧ 10 (1.90 OD X .109 стена)
Труба перил из конструкционной стали A-500
T511210
1-1 / 2 «SCH 10 (1,90 OD X 0,109 стены)
Труба перил из конструкционной стали A-500
2,10 фунта
Выберите .
.. 2 фута 4 фута 6 фута 8 фута 10 фута 21 фута или Вырезать до размера
Вес: 2.10 фунтов / фут
Добавить в корзину T5112HR 1-1 / 2 «SCH 40 (1,90 OD X 0,145 стены)
Труба перил из конструкционной стали A-500
T5112HR
1-1 / 2 «СЧ 40 (1.90 OD X .145 стена)
Труба перил из конструкционной стали A-500
2,72 фунта
Выберите … 2 фута 4 фута 6 фута 8 фута 10 фута 21 фута или Вырезать до размера
Вес: 2,72 фунт / фут
Добавить в корзину T511280 1-1 / 2 «СЧ 80 (1.
90 OD X .200 стенка)
Труба из конструкционной стали A-500
T511280
1-1 / 2 «SCH 80 (наружный диаметр 1,90 x 0,200 стенки)
Труба из конструкционной стали A-500
3,63 фунта
Выберите … 1 фут 2 фут 4 фут 6 фут 8 фут 10 фут 21 фут или Вырезать до размера
Вес: 3.63 фунт / фут
Добавить в корзину Т52 2 «SCH 40 (наружный диаметр 2,375 x 0,154 стенки)
Труба из конструкционной стали A500 ERW
Т52
2 «СЧ 40 (2.
375 OD X .154 стена)
Труба из конструкционной стали A500 ERW
3,65 фунта
Выберите … 2 фута 4 фута 6 фута 8 фута 10 фута 21 фута или Вырезать до размера
Вес: 3,65 фунт / фут
Добавить в корзину T5280 2 «СЧ 80 (2.375 OD X .218 стенка)
Труба из конструкционной стали A-500
T5280
2 «SCH 80 (наружный диаметр 2,375 x 0,218 стенки)
Труба из конструкционной стали A-500
5,02 фунта
Выберите .
.. 1 фут 2 фут 4 фут 6 фут 8 фут 10 фут 21 фут или Вырезать до размера
Вес: 5.02 фунт / фут
Добавить в корзину T5212 2-1 / 2 «SCH 40 (наружный диаметр 2,875 X стенка .203)
Труба из конструкционной стали A-500 ERW
T5212
2-1 / 2 «СЧ 40 (2.875 OD X .203 стена)
Труба из конструкционной стали A-500 ERW
5,79 фунтов
Выберите … 1 фут 2 фут 4 фут 6 фут 8 фут 10 фут 21 фут или Вырезать до размера
Вес: 5,79 фунт / фут
Добавить в корзину T521280 2-1 / 2 «СЧ 80 (2.
875 OD X 0,276 стена)
Труба из конструкционной стали A-500 ERW
T521280
2-1 / 2 «SCH 80 (наружный диаметр 2,875 x стенка 0,276)
Труба из конструкционной стали A-500 ERW
7,70 фунтов
Выберите … 1 фут 2 фут 4 фут 6 фут 8 фут 10 фут 21 фут или Вырезать до размера
Вес: 7.70 фунтов / фут
Добавить в корзину Т53 3 «SCH 40 (наружный диаметр 3,50 x 0,216 стенки)
Труба из конструкционной стали A-500 ERW
Т53
3 «СЧ 40 (3.
50 OD X 0,216 стена)
Труба из конструкционной стали A-500 ERW
7,58 фунтов
Выберите … 1 фут 2 фут 4 фут 6 фут 8 фут 10 фут 21 фут или Вырезать до размера
Вес: 7,58 фунт / фут
Добавить в корзину T5380 3 «СЧ 80 (3.50 OD X 0,300 стена)
Труба из конструкционной стали A-500 ERW
T5380
3 «SCH 80 (наружный диаметр 3,50 x 0,300 стенки)
Труба из конструкционной стали A-500 ERW
10,25 фунтов
Выберите .
.. 1 фут 2 фут 4 фут 6 фут 8 фут 10 фут 21 фут или Вырезать до размера
Вес: 10.25 фунтов / фут
Добавить в корзину Т5312 3-1 / 2 «SCH 40 (наружный диаметр 4,00 x 0,226 стена)
Труба из конструкционной стали A-500 ERW
T5312
3-1 / 2 «СЧ 40 (4.00 OD X .226 стена)
Труба из конструкционной стали A-500 ERW
9,11 фунтов
Выберите … 1 фут 2 фут 4 фут 6 фут 8 фут 10 фут 21 фут или Вырезать до размера
Вес: 9,11 фунт / фут
Добавить в корзину Т54 4 «СЧ 40 (4.
50 OD X .237 стена)
A-500 ERW Труба из конструкционной стали
Т54
4 «SCH 40 (наружный диаметр 4,50 x 0,237 стенки)
Труба из конструкционной стали A-500 ERW
10,79 фунтов
Выберите … 1 фут 2 фут 4 фут 6 фут 8 фут 10 фут 21 фут или Вырезать до размера
Вес: 10.79 фунтов / фут
Добавить в корзину Т5480 4 «SCH 80 (наружный диаметр 4,50 x 0,337 стенки)
Труба из конструкционной стали A-500 ERW
T5480
4 «СЧ 80 (4.
50 OD X .337 стена)
Труба из конструкционной стали A-500 ERW
14,98 фунтов
Выберите … 4 фута 6 футов 8 футов 10 футов 21 фут или Отрезать до размера
Вес: 14,98 фунт / фут
Добавить в корзину Т55 5 «СЧ 40 (5.563 OD X 0,258 стена)
Труба из конструкционной стали A-500 ERW
Т55
5 «SCH 40 (наружный диаметр 5,563 x 0,258 стенки)
Труба из конструкционной стали A-500 ERW
14,62 фунта
Выберите .
.. 1 фут 2 фут 4 фут 6 фут 8 фут 10 фут 21 фут или Вырезать до размера
Вес: 14.62 фунт / фут
Добавить в корзину Т56 6 «SCH 40 (наружный диаметр 6,625 x 0,280 стенки)
Труба из конструкционной стали A-500 ERW
Т56
6 «СЧ 40 (6.625 OD X .280 стена)
Труба из конструкционной стали A-500 ERW
18,97 фунтов
Выберите … 1 фут 2 фут 4 фут 6 фут 8 фут 10 фут 21 фут или Вырезать до размера
Вес: 18,97 фунт / фут
Добавить в корзину T5680 6 «СЧ 80 (6.
625 OD X .432 стена)
Труба из конструкционной стали A-500 ERW
T5680
6 «SCH 80 (наружный диаметр 6,625 x 0,432 стенки)
Труба из конструкционной стали A-500 ERW
28,57 фунтов
Выберите … 1 фут 2 фут 4 фут 6 фут 8 фут 10 фут 21 фут или Вырезать до размера
Вес: 28.57 фунтов / фут
Добавить в корзину Т58 8 «SCH 40 (наружный диаметр 8,625 x стена 0,22)
Труба из конструкционной стали A-500 ERW
T58
8 «СЧ 40 (8.
625 OD X .322 стена)
Труба из конструкционной стали A-500 ERW
28,56 фунтов
Выберите … 2 фута 4 фута 6 фута 8 фута 10 фута 21 фута или Вырезать до размера
Вес: 28,56 фунт / фут
Добавить в корзину T5880 8 «СЧ 80 (8.625 OD X .500 стена)
Стальная конструкционная труба A-500 ERW
T5880
8 «SCH 80 (наружный диаметр 8,625 x 0,5 стенки)
Труба из конструкционной стали A-500 ERW
43,40 фунта
Выберите .
.. 4 фута 6 футов 8 футов 10 футов 21 фут или Отрезать до размера
Вес: 43.40 фунтов / фут
Добавить в корзину T510 10 «SCH 40 (стенка НД 10,75 X 0,365)
Труба из конструкционной стали A-500 ERW
T510
10 «СЧ 40 (10.75 OD X .365 стена)
Труба из конструкционной стали A-500 ERW
40,50 фунтов
Выберите … 2 фута 4 фута 6 фута 8 фута 10 фута 21 фута или Вырезать до размера
Вес: 40,50 фунт / фут
Добавить в корзину Т5-12 12 «СЧ 40 (12.
75 OD X .375 стена)
A-500 ERW Труба из конструкционной стали
Т5-12
12 «SCH 40 (12,75 OD X 0,375 стены)
A-500 ERW Труба из конструкционной стали
49,60 фунтов
Выберите … 2 фута 4 фута 6 фута 8 фута 10 фута 21 фута или Вырезать до размера
Вес: 49.60 фунтов / фут
Добавить в корзину Таблица размеров труб— Rolled Alloys, Inc.
Загрузить техническое описание (.PDF) Номинальный размер трубы (NPS) — это североамериканский набор стандартов, используемых для обозначения диаметра и толщины трубы. Размер трубы указывается двумя безразмерными числами: номинальным размером трубы (NPS) для внутреннего диаметра в дюймах и спецификацией (Sched.
или Sch.) для толщины стенки.
Получите дополнительную информацию о размерах и допусках труб.
РАСПИСАНИЕ ТРУБ ТОЛЩИНА СТЕНЫ (дюймы) | ||||||||
|---|---|---|---|---|---|---|---|---|
Номинал | Н.Д. Дюймы | 10с | 10 | 40-х и стандартная | 40 | 80-е и E.H. | 80 | 160 |
1/8 | .405 | , 049 | , 049 | .068 | .068 | .095 | .095 | |
1/4 | . 540 | .065 | .065 | .088 | .088 | .119 | .119 | |
3/8 | . | .065 | .065 | .091 | .091 | .126 | .126 | |
1/2 | . 840 | .083 | .083 | .109 | .109 | . 147 | . 147 | . 187 |
3/4 | 1.050 | .083 | .083 | .113 | .113 | . 154 | . 154 | . 218 |
1 | 1.315 | .109 | .109 | .133 | .133 | . 179 | . 179 | . 250 |
1 1/4 | 1,660 | . | .109 | .140 | .140 | .191 | .191 | . 250 |
1 1/2 | 1.900 | .109 | .109 | .145 | .145 | .200 | .200 | . 281 |
2 | 2.375 | .109 | .109 | . 154 | . 154 | . 218 | . 218 | . 343 |
2 1/2 | 2,875 | . 120 | . 120 | . 203 | . 203 | . 276 | .276 | . 375 |
3 | 3. | . 120 | . 120 | . 216 | . 216 | .300 | .300 | .437 |
3 1/2 | 4.000 | . 120 | .120 | .226 | .226 | . 318 | . 318 | |
4 | 4.500 | . 120 | . 120 | . 237 | . 237 | . 337 | . 337 | . 531 |
4 1/2 | 5.000 | . 247 | .355 | |||||
5 | 5.563 | .134 | .134 | . | . 258 | . 375 | . 375 | .625 |
6 | 6.625 | .134 | .134 | . 280 | . 280 | .432 | .432 | .718 |
7 | 7,625 | .301 | . 500 | |||||
8 | 8.625 | . 148 | . 148 | . 322 | . 322 | . 500 | . 500 | .906 |
9 | 9,625 | . 342 | . 500 | |||||
10 | 10. | .165 | .165 | .365 | .365 | . 500 | .593 | 1,125 |
11 | 11.750 | . 375 | . 500 | |||||
12 | 12.750 | .180 | .180 | . 375 | .406 | . 500 | .687 | 1,312 |
14 | 14.000 | . 188 | . 250 | . 375 | .437 | .500 | .750 | 1.406 |
16 | 16.000 | . 188 | . | . 375 | . 500 | . 500 | .843 | 1,593 |
18 | 18,000 | .188 | . 250 | . 375 | . 562 | . 500 | .937 | 1,781 |
675
109
500
258
750
250Размеры и вес трубы
- Легенда
- Толщина стенки в дюймах
- Вес стали в фунтах. за фут
| 1/8 | .405 | | .035 .1383 | .049 . 1863 | .049 . 1863 | | | .068 .2447 | .068 .2447 | | . 095 .3145 | .095 .3145 | | | | | |
| 1/4 | .540 | | .049 .2570 | .065 .3297 | .065 .3297 | | | .088 .4248 | .088 .4248 | | .119 .5351 | .119 .5351 | | | | | |
| 3/8 | .675 | | .049 .3276 | .065 .4235 | .065 .4235 | | | .091 .5676 | .091 .5676 | | . 126 .7338 | .126 .7338 | | | | | |
| 1/2 | .840 | .065 .5383 | .065 .5383 | .083 .6710 | .083 .6710 | | | .109 .8510 | .109 .8510 | | .147 1.088 | .147 1.088 | | | | . 187 1.304 | 0,294 1,714 |
| 3/4 | 1.050 | .065 .6838 | .065 .6838 | .083 .8572 | .083 .8572 | | | .113 1.131 | . 113 1.131 | | .154 1.474 | .154 1.474 | | | | .218 1,937 | .308 2.441 |
| 1 | 1,315 | .065 .8678 | .065 .8678 | .109 1.404 | .109 1.404 | | | .133 1.679 | .133 1.679 | | 0,179 2,172 | 0,179 2,172 | | | | .250 2,844 | .358 3.659 |
| 1-1 / 4 | 1,660 | 0,065 1,107 | 0,065 1,107 | .109 1.806 | .109 1.806 | | | . 140 2.273 | .140 2.273 | | .191 2.997 | .191 2.997 | | | | .250 3,765 | ,382 5,214 |
| 1-1 / 2 | 1.900 | 0,065 1,274 | 0,065 1,274 | .109 2.085 | .109 2.085 | | | 0,145 2,718 | 0,145 2,718 | | .200 3.631 | .200 3.631 | | | | .281 4,859 | .400 6.408 |
| 2 | 2,375 | 0,065 1,604 | 0,065 1,604 | .109 2,638 | . 109 2,638 | | | .154 3.653 | .154 3.653 | | ,218 5,022 | ,218 5,022 | | | | .343 7,444 | .436 9.029 |
| 2-1 / 2 | 2,875 | 0,083 2,475 | 0,083 2,475 | .120 3.531 | .120 3.531 | | | ,203 5,793 | ,203 5,793 | | 0,276 7,661 | 0,276 7,661 | | | | .375 10,01 | .552 13,70 |
| 3 | 3.500 | 0,083 3,029 | 0,083 3,029 | . 120 4.332 | .120 4.332 | | | ,216 7,576 | ,216 7,576 | | ,300 10,25 | ,300 10,25 | | | | .437 14,32 | ,600 18,58 |
| 3-1 / 2 | 4.000 | 0,083 3,472 | 0,083 3,472 | .120 4,973 | .120 4,973 | | | .226 9.109 | .226 9.109 | | ,318 12,51 | ,318 12,51 | | | | | .636 22,85 |
| 4 | 4.500 | 0,083 3,915 | 0,083 3,915 | . 120 5,613 | .120 5,613 | | | ,237 10,79 | ,237 10,79 | ,281 12,66 | 0,337 14,98 | 0,337 14,98 | | .437 19,01 | | ,531 22,51 | 0,674 27,54 |
| 4-1 / 2 | 5.000 | | | | | | | 0,247 12,53 | | | ,355 17,61 | | | | | | .710 32,53 |
| 5 | 5,563 | .109 6.349 | . 109 6.349 | .134 7.770 | .134 7.770 | | | 0,258 14,62 | 0,258 14,62 | | ,375 20,78 | ,375 20,78 | | .500 27,04 | | ,625 32,96 | 0,750 38,55 |
| 6 | 6,625 | .109 7,585 | .109 7,585 | .134 9.290 | .134 9.290 | | | ,280 18,97 | ,280 18,97 | | .432 28,57 | ,432 28,57 | | ,562 36,39 | | ,718 45,3 | ,864 53,16 |
| 7 | 7,625 | | | | | | | . 301 23,57 | | | .500 38,05 | | | | | | 0,875 63,08 |
| 8 | 8,625 | .109 | .109 | .148 13,40 | .148 13,40 | ,250 22,36 | 0,277 24,70 | .322 28,55 | .322 28,55 | .406 35,64 | ,500 43,39 | ,500 43,39 | .593 50,87 | ,718 60,93 | ,812 67,76 | .906 74,69 | .885 72,42 |
| 9 | 9,625 | | | | | | | . 342 33,9 | | | ,500 48,72 | | | | | | |
| 10 | 10,750 | .134 15,19 | .134 15,19 | ,165 18,65 | ,165 18,65 | .250 28,04 | .307 34,24 | .365 40,48 | .365 40,48 | ,500 54,74 | ,500 54,74 | .593 64,33 | ,718 76,93 | .843 89.20 | 1.000 104.1 | 1,125 115,7 | |
| 11 | 11,750 | | | | | | | .375 45,55 | | | ,500 60,07 | | | | | | |
| 12 | 12,750 | .156 21.07 | ,165 22,18 | .180 24,17 | .180 24,17 | .250 33,38 | .307 34,24 | .365 40,48 | .365 40,48 | ,500 54,74 | ,500 54,74 | .593 64,33 | ,718 76,93 | .843 89.20 | 1.000 104.1 | 1,125 115,7 | |
| 14 | 14,000 | .156 23.07 | | . 188 27,73 | ,250 36,71 | ,312 45,38 | ,375 54,57 | ,375 54,57 | ,437 63,37 | .593 84.91 | .500 72.09 | 0,750 106,1 | .937 130,7 | 1,093 150,7 | 1,250 170,2 | 1,406 189.1 | |
| 16 | 16,000 | 0,165 27,90 | | . 188 31,75 | ,250 42,05 | ,312 52,36 | ,375 62,58 | ,375 62,58 | ,500 82,77 | 0,656 107,5 | ,500 82,77 | ,843 136,5 | 1.031 164,8 | 1,218 192,3 | 1,427 223,5 | 1,593 245,1 | |
| 18 | 18,00 | 0,165 31,43 | | 0,188 35,76 | ,250 47,39 | ,312 59,03 | .437 82.06 | ,375 70,59 | . 562 104.2 | 0,750 138,2 | ,500 93,45 | .937 170,8 | 1,156 208,0 | 1,375 244,1 | 1,562 274,2 | 1,781 308,5 | |
| 20 | 20.000 | 0,188 39,78 | | ,218 46,05 | ,250 52.73 | ,375 78,6 | ,500 104,1 | ,375 78,6 | .593 122,9 | ,812 166,4 | ,500 104,1 | 1,031 208,9 | 1,280 256,1 | 1,500 296,4 | 1,750 341,1 | 1,968 379,0 | |
| 22 | 22,000 | .188 43,8 | | ,218 50,71 | ,250 58,07 | ,375 86,61 | ,500 114,81 | ,375 86,61 | | 0,875 197,41 | ,500 114,81 | 1,125 250,81 | 1,375 302,88 | 1,625 353,61 | 1,875 403,0 | 2.125 451,06 | |
| 24 | 24,000 | ,218 55,37 | | ,250 63,41 | ,250 63,41 | ,375 94,62 | . 562 140,8 | ,375 94,62 | .687 171,2 | .968 238,1 | ,500 125,5 | 1,218 296.4 | 1,531 367,4 | 1,812 429,4 | 2,062 483,1 | 2,344 542,13 | |
| 26 | 26,000 | | | | ,312 85,60 | .500 136,17 | | ,375 102,63 | | | .500 136,17 | | | | | | |
| 28 | 28,000 | | | | ,312 92,26 | ,500 146,85 | ,625 182,73 | ,375 110,64 | | | | | | | | | |
| 30 | 30.000 | ,250 79,43 | | ,312 98,93 | ,312 98,93 | ,500 157,53 | ,625 196,08 | ,375 118,65 | | | ,500 157,53 | | | | | | |
| 32 | 32.000 | | | | ,312 105,59 | ,500 168,21 | ,625 209,43 | ,375 126,66 | .688 230.08 | | ,500 168,21 | | | | | | |
| 34 | 34.000 | | | | .312 112,25 | ,500 178,89 | ,625 222,78 | ,375 134,667 | .688 244,77 | | | | | | | | |
| 36 | 36.000 | | | | ,312 118,92 | | ,625 236,13 | ,375 142,68 | 0,750 262,35 | | ,500 189,57 | | | | | | |
Трубы и размеры трубок Обзор | Allied Tube & Conduit
Ниже приводится обзор методов измерения и обращения с трубами и трубами.
Внешний диаметр
и номинальный размер трубыТрубка измеряется ВНЕШНИМ ДИАМЕТРОМ (НАРУЖНЫЙ ДИАМЕТР), указанным в дюймах (например, 1,250) или долях дюйма (например, 1-1 / 4 ″).
Труба обычно измеряется НОМИНАЛЬНЫМ РАЗМЕРОМ ТРУБЫ (NPS). Хотя это связано с внешним диаметром, оно существенно отличается. Например, труба размером 1-1 / 2 дюйма фактически имеет внешний диаметр 1,9 дюйма, а НЕ 1,5 дюйма. В таблице ниже указаны перекрестные ссылки между номинальным размером ТРУБЫ и ее фактическим внешним диаметром.
Для размеров от 1/8 дюйма до 12 дюймов NPS соответствует номинальному внутреннему диаметру, но несколько отличается от его фактического внутреннего диаметра. Первые производители труб делали стенки меньших размеров слишком толстыми, и, исправляя эту ошибку в конструкции, они взяли излишки изнутри, чтобы избежать изменения размеров сопутствующих фитингов.
Для размеров более 12 дюймов NPS соответствует фактическому внешнему диаметру. Для каждого номинального диаметра трубы внешний диаметр (О.D.) остается относительно постоянным; изменения толщины стенки влияют только на внутренний диаметр (I.D.).
В таблице ниже показано соотношение между NPS и диаметром.
| Номинальный размер трубы | Внешний диаметр (дюймы) |
|---|---|
| 1/2 « | 0,84 |
| 3/4 « | 1,05 |
| 1 « | 1,315 |
| 1-1 / 4 « | 1.66 |
| 1-1 / 2 « | 1,9 |
| 2 « | 2,375 |
| 2-1 / 2 « | 2,875 |
| 3 « | 3,5 |
| 3-1 / 2 « | 4 |
Толщина стенки трубы измеряется в дюймах (0,0035 ″) или стандартным калибром от 7 (самая тяжелая) до 22 (самая легкая), что соответствует диапазону толщины стенки.Вы можете видеть на диаграмме справа, что не все калибры 12 допускают толщину от 0,101 до 0,111. Типичное значение, которое не находится посередине, используется для расчета свойств сечения.
Еще раз, с толщиной стенки трубы немного сложнее. Для обозначения толщины стенки используются три давних традиционных обозначения:
- Стандартная стенка (STD)
- Сверхпрочная стенка (XS), иногда именуемая Сверхтяжелой стенкой (XH)
- Двойная сверхпрочная стенка (XXS), иногда называемая двойной сверхтяжелой стенкой (XXH)
В целях стандартизации размеров труб Американский национальный институт стандартов (ANSI) опубликовал ANSI B36.10. Этот стандарт расширил диапазон толщин стенок, номеров спецификаций от спецификации 10 (СЧ20) до спецификации 160 (СЧ260). Эти номера графиков указывают приблизительные значения для отношения давления к напряжению в 1000 раз.
Номера спецификаций из нержавеющей сталиот спецификации 5S до спецификации 80S были добавлены стандартом ANSI B36.19 для размеров до 12 дюймов. Добавление буквы «S» после номера спецификации указывает на то, что это относится к нержавеющей стали.
| Калибр | Диапазон толщины (дюймы) | Стандартное значение (дюймы) |
|---|---|---|
| 22 | 0.От 025 до 0,029 | 0,028 |
| 20 | от 0,031 до 0,035 | 0,035 |
| 19 | от 0,038 до 0,042 | 0,042 |
| 18 | от 0,044 до 0,049 | 0,049 |
| 17 | от 0,053 до 0,058 | 0,058 |
| 16 | от 0,060 до 0,065 | 0,065 |
| 15 | от 0,066 до 0.074 | 0,072 |
| 14 | от 0,075 до 0,085 | 0,083 |
| 13 | от 0,087 до 0,097 | 0,095 |
| 12 | от 0,101 до 0,111 | 0,109 |
| 11 | от 0,112 до 0,122 | 0,12 |
| 10 | от 0,126 до 0,136 | 0,134 |
| 9 | от 0,140 до 0,150 | 0.148 |
| 8 | от 0,157 до 0,167 | 0,165 |
| 7 | от 0,175 до 0,185 | 0,18 |
Существуют определенные взаимосвязи между традиционными обозначениями STD, XS и XXS, номерами спецификаций ANSI и фактической толщиной стенок. STD и SCH 40 одинаковы по размерам до 10 дюймов; в размерах более 10 дюймов, STD имеет стенку 3/8 дюйма. XS имеет толщину стенки 1/2 дюйма. XXS не имеет соответствующего номера спецификации, но для размеров до 6 дюймов XXS имеет толщину стенки вдвое больше, чем XS.Таблицы из нержавеющей стали 40S и 80S идентичны обозначениям из углеродистой стали Std и XS соответственно до 12 дюймов.
Ссылки на толщину стенки трубы обычно означают номинальную или среднюю толщину стенки. Большинство допусков ASTM для обычных трубных изделий указывают, что толщина стенки трубы в любой точке должна быть не более чем на 12 1/2% ниже номинальной указанной толщины стенки. Это означает, что минимальная толщина стенки в 0,875 раза больше номинальной может применяться для обычного прокатного стального проката.
В следующей таблице показано соотношение между различными размерами и графиками NPS и фактическим внешним диаметром и толщиной стенки.
| Номинальный размер трубы | OD | SCH 5 | SCH 10 | SCH 40 | SCH 80 |
|---|---|---|---|---|---|
| 1/2 « | 0,84 | 0,065 | 0,083 | 0,109 | 0,147 |
| 3/4 дюйма | 1,05 | 0.065 | 0,083 | 0,113 | 0,154 |
| 1 « | 1,315 | 0,065 | 0,109 | 0,133 | 0,179 |
| 1-1 / 4 « | 1,66 | 0,065 | 0,109 | 0,14 | 0,191 |
| 1-1 / 2 « | 1,9 | 0,065 | 0,109 | 0,145 | 0,2 |
| 2 « | 2,375 | 0.083 | 0,109 | 0,154 | 0,218 |
| 2-1 / 2 « | 2,875 | 0,083 | 0,12 | 0,203 | 0,276 |
| 3 « | 3,5 | 0,083 | 0,12 | 0,216 | 0,3 |
| 3-1 / 2 « | 4 | 0,083 | 0,12 | 0,226 | 0,318 |
| 4 « | 4,5 | 0,083 | 0.12 | 0,237 | 0,337 |
График-график трубопроводов | USA Industries, Inc.
Какой продукт * Выберите вариант ниже Лопастные жалюзи Очковые шторы и распорки для весла Выносные жалюзи EZ Vent® Выносные жалюзи EZ Purge® Выносные жалюзи EZ Vent-Purge® Жалюзи скольжения EZ Guillotine® ———————————————- Глухие фланцы ———————————————- Кровоточащие кольца ———————————————- Двойная блокировка и спуск воздуха GripSafe® высокого давления Блокировка втягивания подвесного двигателя высокого давления GripSafe (ORB) Блокировка внутреннего втягивания GripSafe высокого давления (IIB) ———————————————— Двойная блокировка и спускная пробка Non-GripSafe Пробка для испытания фланца приварки Заглушка высокого давления с рукояткой Надувной воздушный шар Изолирующая заглушка для тяжелых условий эксплуатации Изолирующая заглушка бригадира Заглушка барашковой гайки
Арендовать или купить?
Аренда
Купить
GripSafe доступен только в АРЕНДУ.Размер линии * Выберите вариант ниже 1/2 » 3/4 » 1 » 1-1 / 4 » 1-1 / 2 » 2 » 2-1 / 2 » 3 » 3-1 / 2 » 4 » 5 » 6 дюймов 8 » 10 » 12 » 14 » 16 » 18 » 20 » 22 » 24 » 26 » 28 » 30 » 32 » 34 » 36 » 38 » 40 » 42 » 44 » 46 » 48 » больше 48 дюймов
График трубопровода * Выберите вариант ниже Стандарт XS XX 10 10S 30 40 40S 60 80 80-е годы 100 Другая спецификация трубопроводов
Количество
Материал трубы Выберите вариант ниже Черный металл ————————————— Углеродистая сталь Легированная сталь Нержавеющая сталь ————————————— Цветной металл ————————————— Медь и медные сплавы Никель и никелевые сплавы Алюминий и алюминиевые сплавы Титан и титановые сплавы Цирконий и циркониевые сплавы ————————————— Неметалл ————————————— ПВХ / ХПВХ HDPE GRE / GRP Цементные трубы ————————————— Другой материал трубы
Тип жидкости? Выберите вариант ниже ———- Коррозийный ———- Сырая нефть Морская вода h3S Аммиак Кислоты ———- Не вызывает коррозии ———- Вода машинное масло Воздуха Азот Другой тип жидкости?
Рабочее давление?
Рабочая температура °
Рейтинг * Выберите вариант ниже 150 300 400 600 900 1500 2500
Толщина * Выберите вариант ниже Изоляция (без рейтинга) Гидроиспытания (номинальные) Другое (опишите в комментариях)
Материал * Выберите вариант ниже (C) Углеродистая сталь (S) нержавеющая сталь 316 (J) 70/30 CuNi (К) 90/10 CuNi (B) латунь (Y) Хром / Молибден (H) Хастеллой (I) Инконель (М) Монель (N) Никель 200 (T) Титан (Z) Цирконий Другое (опишите в комментариях)
Точность *
Мельница
зубчатый
Тип ручки *
«Т»
«7»
«Прямой»
Фланец серии
«А»
«Б»
Тип фланца *
Рельеф
Наружная резьба RTJ (овальная)
Штекер RTJ (восьмиугольный)
RTJ Женский
слепого типа *
Очки
Прокладка
Набор заглушек и проставок
Количество портов
Количество портов
Типы портов
NPT (с резьбой)
SW
Размер порта
1/2 «
3/4 «
1 «
Расположение портов
45 °
90 °
135 °
180 °
225 °
270 °
315 °
Нет.кровоточащих отверстий *
Размер выпускного отверстия
1/2 «
3/4 «
1 «
Другое Другое
Тип выпускного отверстия
NPT (с резьбой)
SW
Тип прокладки
Рельеф
Соединение кольцевого типа (RTJ)
Давление удержания
Комментарии:
Добавить УдалитьИнформация о размерах труб
Внешний диаметр (o.d.) показан для стандартной IPS, Schedule 40, трубы (ПВХ, нержавеющая, латунь, сталь и т. д.)
(не для CPVC, PEX, PB или медной трубы)

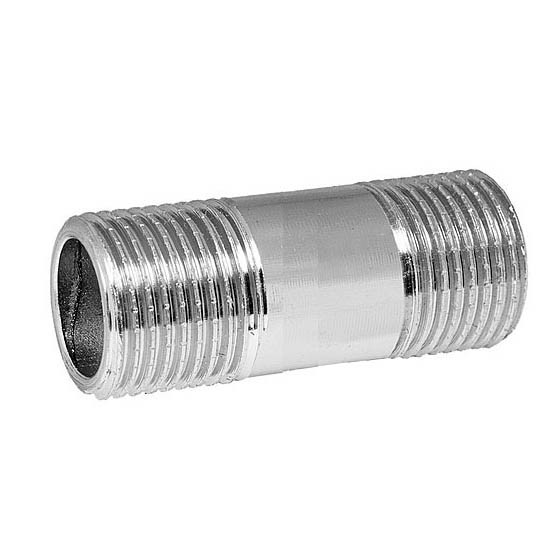

| Стандартные размеры ниппелей и труб | |||
|---|---|---|---|
| Размер трубы | Внешний диаметр (O.D.) | Окружность | ниток на дюйм |
| 1/8 дюйма | 0,405 « | 1,272 « | 27 |
| 1/4 дюйма | 0,540 « | 1.696 « | 18 |
| 3/8 дюйма | 0,675 « | 2,121 дюйма | 18 |
| 1/2 « | 0,840 « | 2,639 « | 14 |
| 3/4 дюйма | 1.050 « | 3,299 « | 14 |
| 1 « | 1,315 « | 4.131 « | 11 1/2 |
| 1 1/4 дюйма | 1,660 « | 5,215 дюйма | 11 1/2 |
| 1 1/2 « | 1.900 « | 5,969 « | 11 1/2 |
| 2 « | 2.375 « | 7,461 « | 11 1/2 |
| 2 1/2 « | 2,875 « | 9,032 « | 8 |
| 3 « | 3.500 « | 10,995 « | 8 |
| 4 « | 4.500 « | 14,137 « | 8 |
| 5 дюймов | 5,563 « | 17,476 « | 8 |
| 6 дюймов | 6.625 « | 20,812 « | 8 |
| 8 дюймов | 8,625 « | 27.095 « | 8 |
| 10 дюймов | 10,750 « | 33,771 « | 8 |
| 12 дюймов | 12,750 « | 40,054 « | 8 |
Окружность = расстояние по внешней стороне трубы
Размеры трубы не относятся к каким-либо физическим размерам. Для определения размера необходимо измерить внешний диаметр каждой трубы.Например, трубная резьба 3/4 дюйма NPT имеет внешний диаметр 1,050 дюйма. Каждый размер резьбы имеет определенное количество витков на дюйм (TPI). Трубная резьба 3/4 дюйма NPT имеет 14 витков резьбы на дюйм. И TPI (резьба на дюйм), и OD (внешний диаметр) резьбы необходимы для точной идентификации размера резьбы, поскольку несколько размеров имеют одинаковый TPI.
Все типы трубной резьбы, используемые в водопроводе, определены Национальным стандартом для труб Америки, аккредитованным Американским национальным институтом стандартов (ANSI).
Национальная трубная резьба (NPT) имеет коническую резьбу. Это наиболее распространенные потоки, используемые для общих целей. Резьба NPT используется для соединения и герметизации труб с фитингами в воздухе или жидкостях низкого давления, а также в механических приложениях. Коническая резьба составляет 3/4 дюйма на один фут длины. Коническая резьба тем глубже на конце трубы и тем мельче, чем дальше от конца трубы. Конус на трубе позволяет только навинчивать трубу внутри фитинга, пока он не остановится из-за конуса.Расстояние, на которое труба может ввинчиваться в фитинг, определяется стандартом ANSI. После затяжки гаечным ключом резьба может иметь небольшие промежутки между трубой и фитингом, что может вызвать утечку, поэтому необходимо использовать герметик для труб, чтобы гарантировать заполнение любых зазоров.
Резьба с сухим уплотнением (NPTF) также имеет коническую резьбу. Резьба NPTF используется, когда применение таково, что герметики для труб могут выйти из строя из-за более высокого нагрева или давления, чем может выдержать обычная резьба NPT. Резьба предназначена для механического уплотнения путем небольшого, но достаточного сдавливания резьбы при затягивании гаечным ключом.Это позволяет соединять трубу и фитинг без использования герметиков.
Резьба NPT и NPTF взаимозаменяема с герметиками, такими как лента из ПТФЭ. Ни один из других стандартов резьбы не является взаимозаменяемым. Внутренняя резьба NPT может быть обозначена как «FPT», а наружная резьба NPT может быть обозначена как «MPT».
Национальная стандартная прямая механическая трубная резьба со свободным фитингом (NPSM) имеет прямую резьбу, которая используется только для соединения. Для уплотнения этого типа резьбового соединения необходима шайба или прокладка.
Существуют три менее распространенных резьбы: резьба для садового шланга (GHT), муфта для пожарного шланга (NST) и коническая трубная резьба по британскому стандарту (BSPT).
| Определения аббревиатур трубной резьбы | |
|---|---|
| NPT | Национальная трубная резьба (коническая) |
| FPT | Внутренняя трубная резьба (NPT) |
| MPT | Наружная трубная резьба (NPT) |
| IPS | Размер железной трубы (NPT) |
| ПТФ | Короткая коническая трубная резьба по SAE — dryseal |
| НПТФ | Коническая трубная резьба американского стандарта для герметичных соединений dryseal |
| NPSM | Американская национальная прямая трубная резьба для механических соединений |
| NPSI | Американская национальная прямая промежуточная трубная резьба |
| GHT | Резьба для садового шланга |
| НСТ | Резьба для пожарного шланга |
| BSPT | Коническая трубная резьба по британскому стандарту (метрические размеры) |
Отзывы клиентов
«Вы упростили определение размеров труб… хорошая работа. «
— Энн Марр, Гросс-Пуэнт-Парк, Мичиган 48230-1748
«Ваш веб-сайт был чрезвычайно информативным и полезным, особенно для такого небольшого заказа от одного человека. Вы определенно ХРАНИТЕЛЬ !! Я был и остаюсь очень доволен вашей помощью в решении проблемы 50-летней давности.»
— Дэвид Верлейн, Брюстер, Вашингтон 98812-9613
Обратите внимание, что каждый отзыв клиента, показанный на наших страницах, дает нам письменное разрешение цитировать их. Конфиденциальность наших клиентов очень важна для нас, и мы никогда не будем предоставлять, передавать или продавать контактную информацию или адреса электронной почты кому-либо!
Стандартные размеры трубы— archtoolbox.com
Номинальный размер трубы
Номинальный размер трубы (сокращенно NPS) — это североамериканский стандарт для определения размеров труб. Технически NPS является безразмерным и приблизительно соответствует диаметру трубы. Однако начиная с NPS 14 и выше значение NPS соответствует внешнему диаметру трубы.Номинальные размеры труб относятся ко всем материалам труб. При указании конкретных труб требуются NPS, график и материал.
За пределами Северной Америки трубы идентифицируются по Номинальному диаметру (DN), который представляет собой безразмерное значение, примерно равное внешнему диаметру трубы в мм. Размеры DN должны соответствовать стандарту ISO 6708.
Понимание терминологии спецификаций трубопровода
Хотя номинальный размер трубы определяет внешний диаметр трубы, для определения конкретных труб требуется дополнительная информация.Спецификация трубы — это толщина стенки трубы, которая напрямую влияет на внутренние размеры и вес трубы. Толщина стенки важна, потому что она определяет величину внутреннего давления, которое может выдержать труба. Номер спецификации примерно рассчитывается следующим образом: Schedule = 1000 x (P / S), где P — внутреннее рабочее давление трубы (фунт / кв. Дюйм), а S — предел прочности материала трубы на разрыв (фунт / кв. Дюйм).
В дополнение к номерам в расписании вы часто увидите Standard (STD), Extra Strong (XS) и Double Extra Strong (XXS).Это были оригинальные термины, использовавшиеся до системы расписания, которая была внедрена в 1927 году. Первоначально предполагалось, что они будут постепенно отменены, но они иногда появляются. В спецификациях труб из нержавеющей стали в конце номера спецификации добавляется буква «S», например Schedule 40S.
Два наиболее распространенных типоразмера, которые можно увидеть в зданиях, — это Schedule 40 и Schedule 80. Однако для некоторых технологических трубопроводов, инженерных сетей и трубопроводов гражданского назначения могут потребоваться более высокие номера графиков в зависимости от используемых давлений.
Трубы и трубки
Трубы используются для транспортировки газов или жидкостей. Как указано выше, они измеряются по номинальному внешнему диаметру с использованием NPS и графика для определения размера трубы.
С другой стороны, трубы являются конструктивными элементами и имеют внешний диаметр и точнее мм. Трубка измеряется по точному внешнему диаметру и толщине стенки (WT). Производственные допуски намного жестче, чем у труб.
Размеры стальных труб — Таблица 40
| NPS | Внешний диаметр (дюймы) | Внутренний диаметр (дюймы) | Толщина стенки (дюймы) | Вес (фунт / фут) |
|---|---|---|---|---|
| 1/8 | 0.405 « | 0,269″ | 0,068 « | 0,24 фунт / фут |
| 1/4 | 0,540 дюйма | 0,364 дюйма | 0,088 дюйма | 0,42 фунта / фут |
| 3/8 | 0,675 дюйма | 0,493 дюйма | 0,091 дюйма | 0,57 фунт / фут |
| 1/2 | 0,840 « | 0,622″ | 0,109 « | 0,85 фунт / фут |
| 3/4 | 1.050 « | 0.824 « | 0,113″ | 1,13 фунт / фут |
| 1 | 1,315 дюйма | 1,049 дюйма | 0,133 дюйма | 1,68 фунт / фут |
| 1-1 / 4 | 1,660 дюйма | 1,380 дюйма | 0,140 дюйма | 2,27 фунт / фут |
| 1-1 / 2 | 1,900 дюйма | 1,610 дюйма | 0,145 дюйма | 2,72 фунта / фут |
| 2 | 2,375 дюйма | 2,067 дюйма | 0.154 « | 3,65 фунт / фут |
| 2-1 / 2 | 2,875 дюйма | 2,469 дюйма | 0,203 дюйма | 5,79 фунт / фут |
| 3 | 3,500 дюйма | 3,068 дюйма | 0,216 дюйма | 7,58 фунт / фут |
| 3-1 / 2 | 4.000 « | 3.548″ | 0.226 « | 9,11 фунт / фут |
| 4 | 4,500 дюйма | 4,026 дюйма | 0,237 дюйма | 10.79 фунтов / фут |
| 5 | 5,563 дюйма | 5,047 дюйма | 0,258 дюйма | 14,62 фунт / фут |
| 6 | 6,625 дюйма | 6,065 дюйма | 0,280 дюйма | 18,97 фунт / фут |
| 8 | 8,625 дюйма | 7,981 дюйма | 0,322 дюйма | 28,55 фунт / фут |
| 10 | 10,750 « | 10,020″ | 0,365 « | 40,48 фунт / фут |
| 12 | 12.75 дюймов | 11,938 дюйма | 0,406 дюйма | 53,52 фунта / фут |
| 14 | 14,000 « | 13,124″ | 0,438 « | 63,50 фунт / фут |
| 16 | 16,000 « | 15,000″ | 0,500 « | 82,77 фунт / фут |
| 18 | 18,000 « | 16,876″ | 0,562 « | 104,70 фунт / фут |
| 20 | 20,000 « | 18.812 « | 0,594″ | 123,10 фунт / фут |
| 24 | 24,000 « | 22,624″ | 0,688 « | 171,30 фунт / фут |
Размеры стальных труб — Таблица 80
| NPS | Внешний диаметр (дюймы) | Внутренний диаметр (дюймы) | Толщина стенки (дюймы) | Вес (фунт / фут) |
|---|---|---|---|---|
| 1/8 | 0,405 дюйма | 0,215 дюйма | 0.095 « | 0,32 фунта / фут |
| 1/4 | 0,540 дюйма | 0,302 дюйма | 0,119 дюйма | 0,54 фунт / фут |
| 3/8 | 0,675 дюйма | 0,423 дюйма | 0,126 дюйма | 0,74 фунт / фут |
| 1/2 | 0,840 дюйма | 0,546 дюйма | 0,147 дюйма | 1,09 фунт / фут |
| 3/4 | 1,050 дюйма | 0,742 дюйма | 0,154 дюйма | 1.47 фунт / фут |
| 1 | 1,315 дюйма | 0,957 дюйма | 0,179 дюйма | 2,17 фунт / фут |
| 1-1 / 4 | 1,660 дюйма | 1,278 дюйма | 0,191 дюйма | 3,00 фунт / фут |
| 1-1 / 2 | 1,900 дюйма | 1,500 дюйма | 0,200 дюйма | 3,63 фунта / фут |
| 2 | 2,375 дюйма | 1,939 дюйма | 0,218 дюйма | 5,02 фунт / фут |
| 2-1 / 2 | 2.875 дюймов | 2,323 дюйма | 0,276 дюйма | 7,66 фунт / фут |
| 3 | 3,500 дюйма | 2,900 дюйма | 0,300 дюйма | 10,25 фунт / фут |
| 3-1 / 2 | 4.000 « | 3.364″ | 0.318 « | 12,50 фунт / фут |
| 4 | 4,500 дюйма | 3,826 дюйма | 0,337 дюйма | 14,98 фунт / фут |
| 5 | 5,563 дюйма | 4.813 дюймов | 0,375 дюйма | 20,78 фунт / фут |
| 6 | 6,625 дюйма | 5,761 дюйма | 0,432 дюйма | 28,57 фунт / фут |
| 8 | 8,625 дюйма | 7,625 дюйма | 0,500 дюйма | 43,39 фунт / фут |
| 10 | 10,750 « | 9,562″ | 0,594 « | 64,42 фунт / фут |
| 12 | 12,75 дюйма | 11,374 дюйма | 0.688 « | 88,63 фунт / фут |
| 14 | 14,000 « | 12,500″ | 0,750 « | 106,10 фунт / фут |
| 16 | 16,000 « | 14,312″ | 0,844 « | 136,58 фунт / фут |
| 18 | 18,000 « | 16,124 дюйма | 0,938″ | 170,87 фунт / фут |
| 20 | 20,000 « | 17,938″ | 1,031 « | 208.92 фунт / фут |
| 24 | 24,000 « | 21,562″ | 1,219 « | 296,58 фунт / фут |
Размеры труб из нержавеющей стали — спецификация 40S
| NPS | Внешний диаметр (дюймы) | Внутренний диаметр (дюймы) | Толщина стенки (дюймы) | Вес (фунт / фут) |
|---|---|---|---|---|
| 1/8 | 0,405 дюйма | 0,269 дюйма | 0,068 дюйма | 0,25 фунт / фут |
| 1/4 | 0.540 « | 0,364″ | 0,088 « | 0,40 фунт / фут |
| 3/8 | 0,675 дюйма | 0,493 дюйма | 0,091 дюйма | 0,58 фунт / фут |
| 1/2 | 0,840 « | 0,622″ | 0,109 « | 0,87 фунт / фут |
| 3/4 | 1,050 « | 0,824″ | 0,113 « | 1,20 фунт / фут |
| 1 | 1,315 « | 1.049 « | 0,133″ | 1,68 фунт / фут |
| 1-1 / 4 | 1,660 дюйма | 1,380 дюйма | 0,140 дюйма | 2,27 фунт / фут |
| 1-1 / 2 | 1,900 дюйма | 1,610 дюйма | 0,145 дюйма | 2,72 фунта / фут |
| 2 | 2,375 дюйма | 2,067 дюйма | 0,154 дюйма | 3,65 фунт / фут |
| 2-1 / 2 | 2,875 « | 2,469″ | 0.203 « | 5,79 фунт / фут |
| 3 | 3,500 дюйма | 3,068 дюйма | 0,216 дюйма | 7,58 фунт / фут |
| 3-1 / 2 | 4.000 « | 3.548″ | 0.226 « | 9,11 фунт / фут |
| 4 | 4,500 дюйма | 4,026 дюйма | 0,237 дюйма | 10,79 фунт / фут |
| 5 | 5,563 дюйма | 5,047 дюйма | 0,258 дюйма | 14.62 фунт / фут |
| 6 | 6,625 дюйма | 6,065 дюйма | 0,280 дюйма | 18,97 фунт / фут |
| 8 | 8,625 дюйма | 7,981 дюйма | 0,322 дюйма | 28,55 фунт / фут |
| 10 | 10,750 « | 10,020″ | 0,365 « | 40,48 фунт / фут |
| 12 | 12,75 « | 12.000″ | 0,375 « | 49,56 фунт / фут |
| 14 | 14.000 « | 13,250″ | 0,375 « | 54,57 фунт / фут |
| 16 | 16,000 « | 15,250″ | 0,375 « | 62,58 фунт / фут |
| 18 | 18,000 « | 17,250″ | 0,375 « | 70,59 фунт / фут |
| 20 | 20,000 « | 19,250″ | 0,375 « | 78,60 фунт / фут |
| 24 | 24,000 « | 23.250 « | 0,375″ | 94,62 фунт / фут |
Размеры труб из нержавеющей стали — спецификация 80S
| NPS | Внешний диаметр (дюймы) | Внутренний диаметр (дюймы) | Толщина стенки (дюймы) | Вес (фунт / фут) |
|---|---|---|---|---|
| 1/8 | 0,405 дюйма | 0,215 дюйма | 0,095 дюйма | 0,32 фунта / фут |
| 1/4 | 0,540 дюйма | 0,302 дюйма | 0.119 дюймов | 0,54 фунта / фут |
| 3/8 | 0,675 дюйма | 0,423 дюйма | 0,126 дюйма | 0,74 фунт / фут |
| 1/2 | 0,840 дюйма | 0,546 дюйма | 0,147 дюйма | 1,09 фунт / фут |
| 3/4 | 1,050 « | 0,742″ | 0,154 « | 1,47 фунт / фут |
| 1 | 1,315 дюйма | 0,957 дюйма | 0,179 дюйма | 2.17 фунтов / фут |
| 1-1 / 4 | 1,660 дюйма | 1,278 дюйма | 0,191 дюйма | 3,00 фунт / фут |
| 1-1 / 2 | 1,900 дюйма | 1,500 дюйма | 0,200 дюйма | 3,63 фунта / фут |
| 2 | 2,375 дюйма | 1,939 дюйма | 0,218 дюйма | 5,02 фунт / фут |
| 2-1 / 2 | 2,875 дюйма | 2,323 дюйма | 0,276 дюйма | 7,66 фунт / фут |
| 3 | 3.500 « | 2,900″ | 0,300 « | 10,25 фунт / фут |
| 3-1 / 2 | 4.000 « | 3.364″ | 0.318 « | 12,50 фунт / фут |
| 4 | 4,500 дюйма | 3,826 дюйма | 0,337 дюйма | 14,98 фунт / фут |
| 5 | 5,563 дюйма | 4,813 дюйма | 0,375 дюйма | 20,78 фунт / фут |
| 6 | 6,625 дюйма | 5.761 « | 0,432″ | 28,57 фунт / фут |
| 8 | 8,625 дюйма | 7,625 дюйма | 0,500 дюйма | 43,39 фунт / фут |
| 10 | 10,750 « | 9,750″ | 0,500 « | 54,74 фунт / фут |
| 12 | 12,75 дюйма | 11,750 дюйма | 0,500 дюйма | 65,42 фунт / фут |
| 14 | 14,000 « | 13,000″ | 0.500 « | 72,09 фунт / фут |
| 16 | 16,000 « | 15,000″ | 0,500 « | 82,77 фунт / фут |
| 18 | 18,000 « | 17,000″ | 0,500 « | 93,45 фунт / фут |
| 20 | 20,000 « | 19,000″ | 0,500 « | 104,10 фунт / фут |
| 24 | 24,000 « | 23,000″ | 0,500 « | 125.50 фунтов / фут |
Размеры труб из поливинилхлорида (ПВХ) — Таблица 40
Хлорированный поливинилхлорид (ХПВХ) имеет те же размеры, что и ПВХ, но весит немного больше, чем ПВХ
| NPS | Внешний диаметр (дюймы) | Внутренний диаметр (дюймы) | Толщина стенки (дюймы) | Вес (фунт / фут) |
|---|---|---|---|---|
| 1/8 | 0,405 дюйма | 0,269 дюйма | 0,068 дюйма | 0.05 фунт / фут |
| 1/4 | 0,540 дюйма | 0,364 дюйма | 0,088 дюйма | 0,09 фунт / фут |
| 3/8 | 0,675 дюйма | 0,493 дюйма | 0,091 дюйма | 0,12 фунт / фут |
| 1/2 | 0,840 « | 0,622″ | 0,109 « | 0,17 фунт / фут |
| 3/4 | 1,050 дюйма | 0,824 дюйма | 0,113 дюйма | 0,23 фунта / фут |
| 1 | 1.315 « | 1,049″ | 0,133 « | 0,33 фунт / фут |
| 1-1 / 4 | 1,660 дюйма | 1,380 дюйма | 0,140 дюйма | 0,45 фунт / фут |
| 1-1 / 2 | 1,900 дюйма | 1,610 дюйма | 0,145 дюйма | 0,54 фунт / фут |
| 2 | 2,375 дюйма | 2,067 дюйма | 0,154 дюйма | 0,72 фунт / фут |
| 2-1 / 2 | 2,875 дюйма | 2.469 дюймов | 0,203 дюйма | 1,14 фунт / фут |
| 3 | 3,500 дюйма | 3,068 дюйма | 0,216 дюйма | 1,49 фунт / фут |
| 3-1 / 2 | 4.000 « | 3.548″ | 0.226 « | 1.79 фунт / фут |
| 4 | 4,500 дюйма | 4,026 дюйма | 0,237 дюйма | 2,19 фунт / фут |
| 5 | 5,563 дюйма | 5,047 дюйма | 0,258 дюйма | 2.87 фунтов / фут |
| 6 | 6,625 дюйма | 6,065 дюйма | 0,280 дюйма | 3,73 фунта / фут |
| 8 | 8,625 дюйма | 7,981 дюйма | 0,322 дюйма | 5,62 фунт / фут |
| 10 | 10,750 « | 10,020″ | 0,365 « | 7,97 фунт / фут |
| 12 | 12,75 дюйма | 11,938 дюйма | 0,406 дюйма | 10,53 фунт / фут |
| 14 | 14.000 « | 13,126″ | 0,437 « | 12,46 фунт / фут |
| 16 | 16,000 « | 15,000″ | 0,500 « | 16,29 фунт / фут |
| 18 | 18,000 « | 16,876″ | 0,562 « | 20,59 фунт / фут |
| 20 | 20,000 « | 18,814″ | 0,593 « | 24,18 фунт / фут |
| 24 | 24,000 « | 22.626 « | 0,687″ | 33,65 фунт / фут |
Размеры труб из поливинилхлорида (ПВХ) — Таблица 80
Хлорированный поливинилхлорид (ХПВХ) имеет те же размеры, что и ПВХ, но весит немного больше, чем ПВХ
| NPS | Внешний диаметр (дюймы) | Внутренний диаметр (дюймы) | Толщина стенки (дюймы) | Вес (фунт / фут) |
|---|---|---|---|---|
| 1/8 | 0,405 дюйма | 0.215 | 0,095 | 0,06 фунт / фут |
| 1/4 | 0,540 дюйма | 0,302 дюйма | 0,119 дюйма | 0,11 фунт / фут |
| 3/8 | 0,675 дюйма | 0,423 дюйма | 0,126 дюйма | 0,15 фунт / фут |
| 1/2 | 0,840 « | 0,546″ | 0,147 « | 0,21 фунт / фут |
| 3/4 | 1,050 « | 0,742″ | 0.154 « | 0,29 фунт / фут |
| 1 | 1,315 дюйма | 0,957 дюйма | 0,179 дюйма | 0,42 фунта / фут |
| 1-1 / 4 | 1,660 дюйма | 1,278 дюйма | 0,191 дюйма | 0,59 фунт / фут |
| 1-1 / 2 | 1,900 дюйма | 1,5 дюйма | 0,200 дюйма | 0,71 фунт / фут |
| 2 | 2,375 дюйма | 1,939 дюйма | 0,218 дюйма | 0.98 фунтов / фут |
| 2-1 / 2 | 2,875 дюйма | 2,323 дюйма | 0,276 дюйма | 1,50 фунт / фут |
| 3 | 3,500 дюйма | 2,900 дюйма | 0,300 дюйма | 2,10 фунт / фут |
| 3-1 / 2 | 4.000 « | 3.364″ | 0.318 « | 2,45 фунт / фут |
| 4 | 4,50 дюйма | 3,826 дюйма | 0,337 дюйма | 2,94 фунта / фут |
| 5 | 5.563 « | 4,813″ | 0,375 « | 4,08 фунт / фут |
| 6 | 6,625 дюйма | 5,761 дюйма | 0,432 дюйма | 5,61 фунт / фут |
| 8 | 8,625 дюйма | 7,625 дюйма | 0,500 дюйма | 8,52 фунт / фут |
| 10 | 10,750 « | 9,562″ | 0,594 « | 12,64 фунт / фут |
| 12 | 12,75 дюйма | 11.374 « | 0,688″ | 17,38 фунт / фут |
| 14 | 14,000 « | 12,500″ | 0,750 « | 20,85 фунт / фут |
| 16 | 16,000 « | 14,312″ | 0,844 « | 26,81 фунт / фут |
| 18 | 18,000 « | 16,124 дюйма | 0,938″ | 33,54 фунт / фут |
| 20 | 20,000 « | 17,938″ | 1.031 « | 41,05 фунт / фут |
| 24 | 24,000 « | 21,562″ | 1,219 « | 58,23 фунт / фут |
В чем разница между размером трубы и размером трубы?
Вы, наверное, слышали, что труба и трубка используются как взаимозаменяемые, но чем они отличаются? Ответ на этот вопрос — да! Самая большая разница между трубой и трубкой заключается в форме. Труба всегда будет круглой, однако труба может быть круглой, квадратной или прямоугольной.Ниже приведены несколько других факторов, отличающих трубу от трубы.
Когда дело доходит до измерения трубы, он измеряется по внутреннему диаметру, часто называемому номинальным диаметром. Номинальный размер трубы (NPS) — это североамериканский набор стандартных размеров трубы. Термин номинальный относится к трубе в неспецифических терминах и обозначает внутренний диаметр безразмерным числом. Например, стальная труба номиналом 2 дюйма состоит из семейства стальных труб диаметром 2,375 дюйма.
Труба также имеет толщину стенки, указанную в спецификации.Внешняя сторона трубы всегда больше внутренней. Разница между внутренним диаметром (ID) и внешним диаметром (OD) обусловлена толщиной стенки. Толщина стенки также определяет прочность трубы. Труба сортамента 40 является наиболее распространенной, однако, когда требуется дополнительная прочность, доступен вариант 80.
Круглая труба определяется ее фактическим наружным диаметром и равна соответствующему размеру. Толщина трубки определяется порядковым номером. Размер трубы останется неизменным независимо от толщины стенки.НКТ также имеют более жесткие производственные допуски, чем трубы.
Определите, что вам нужно для вашего проекта? Труба или труба круглого сечения?
Фланцы размером 1-1 / 2 дюйма имеют отверстие для установки с наружным диаметром более 1,90 дюйма — фактический внешний диаметр трубы 1-1 / 2 дюйма. Трубка 1-1 / 2 дюйма имеет истинный внешний диаметр 1,50 дюйма. Выше показано различие между трубным фланцем 1-1 / 2 дюйма и трубным фланцем 1-1 / 2 дюйма.
Вот таблица, в которой указаны фактические размеры для нескольких стандартных размеров труб. Свяжитесь с нами, чтобы получить больше информации.
Для просмотра имеющихся материалов нажмите здесь.
Номинальный размер трубы | Внешний | График 5 | График 10 | График 40 | График 80 |
1/2 ″ | .840 ″ | 0,065 ″ | .083 ″ | .109 ″ | .147 ″ |
