Анкерная пластина — использование в монтаже окон ПВХ. Металлопластиковые окна своими руками

Установить пластиковое окно самостоятельно не так сложно. В этой статье мы постараемся доступно изложить метод установки окна, чтобы вы не совершили ненужных ошибок. Совершенно необязательно для этого иметь какие-то дорогое профессиональное оборудование, однако вам понадобится следующий инструмент:

  • перфоратор и шуруповерт,
  • уровень,
  • фомка,
  • электролобзик или пилка,
  • резиновый молоток для штапиков (желательно белый),
  • пластины для крепления окна или оконные анкера,
  • шпатель чтобы можно было снять штапик с окна,
  • пена, лучше пистолетная, силикон белый,
  • отвертка, саморезы, пена и прочий расходный инструмент,
  • рулетка, карандаш,
  • шестигранник 4 мм для регулировки окна.

Существует 2 способа монтажа пластиковых окон:

Без распакечивания и с распакечиванием, отличаются по способу крепежа окна к стене дома

1. Без распакечивания или на анкерные пластины.

Не снимая штапики и не вынимая стеклопакет — это медот установки окна на анкерные пластины. Пластины бывают универсальные, и пластины бывают разработаны для конкретной профильной системы. Каждая пластина имеет ушки, которые должны попасть в паз профиля, а затем дополнительно (делается обязательно) фиксируется саморезом. Универсальные пластины, как правило, просто фиксируются саморезом и ушек не имеют. Саморез лучше использовать 4,5х25 с буром по металлу, ведь этот саморез должен закрепиться в армирование оконной рамы. Смотрите фото 2. На стандартное кухонное окно мы рекомендуем устанавливать не менее 5 оконных пластин, сбоку пластины крепятся на расстоянии 20 см от угла окна.

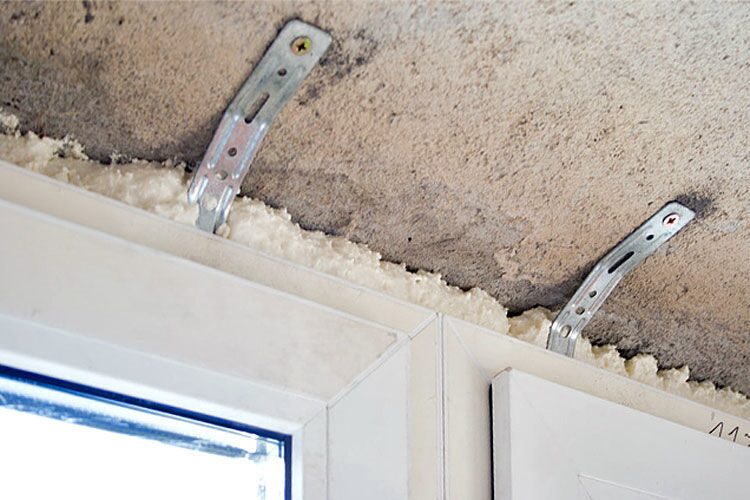

Фото 2: Правильно крепим анкерную пластину.


Фото 3. Схема крепления окна с помощью анкерных пластин

При установке без распакечивания не нужно снимать штапики и стеклопакеты, ведь рама конструкции крепится не насквозь к стене, а к ее внешней (наружной) поверхности посредством ранее закрепленных крепежей.

Этот способ мы рекомендуем для установки небольших и средних окон, окна с большими размерами (более 3-4 м2 по площади) мы рекомендуем устанавливать с помощью анкерных дюбелей. Также способ установки окна на пластины лучше подойдет для новичка, или человека не имеющему опыта работы с металлопластиковыми окнами, он быстрее проходит по времени и исключает ошибки при работе с стеклопакетом и регулировкой фурнитуры.

2. Установка на анкерные дюбеля или с распакечиванием.

Этот способ более приемлен для установки больших по размеру окон или дверей. Следует сказать, что второй способ имеет ряд минусов – при работе со стеклопакетом, даже опытные мастера могут разбить пакет или в процессе работы со стеклом получить в стеклопакете трещину. Сам стеклопакет довольно тяжелый, и например двухкамерный стеклопакет весит 33 кг/м2, что существенно осложняет всю работу со стеклопакетом. Ко всему такой способ монтажа более длительный по времени, в среднем дополнительно нужно потратить полчаса на одно окно.

Хотя он считается более прочным и лучше подходят для окон большой площади. Чаще всего применяются анкерные дюбеля размером 10х132 мм, которые продаются в строительных супермаркетах. Схема крепления оконного анкера к окну аналогична схеме крепления анкерной пластины, смотрите Фото 3.

Фото 4. Анкер для крепления металлопластиковых окон

Мы уделяем методу установки окна на анкерные пластины больше времени, потому что считаем что этот способ больше подходит для человека, который хочет сам установить себе окно — этот способ легче, быстрее и этим способом не сделаешь лишнюю ошибку.

1. Крепим анкерные пластины. Схема крепления показана выше, остается добавить, что промежутки между пластинами должны быть не более 100 см. Для отступа крайнего крепежа от угла рамы рекомендуется оставлять около 15-20 см. Особенность крепления анкерной пластины заключается в том, что бы ее саморезом прикрепить к армирующему металлу, который находится внутри профиля, только такой способ дает

Монтажные пластины для пластиковых окон. Самостоятельный монтаж пластикового окна на анкерные пластины

На чтение 8 мин.

Фиксация пластиковых окон в проеме выполняется при помощи крепежа и монтажной пены. Подобрать пену несложно, и в этом вопросе можно следовать личному опыту или рекомендациям продавца. Что же касается крепежа, то здесь все не так просто. Ассортимент крепежных элементов впечатляет разнообразием, в котором легко потеряться неподготовленному потребителю. О том, как выбрать крепеж и с его помощью установить окно, пойдет речь в этой статье.

Выбор крепежа для окон

Крепежные элементы, используемые при монтаже ПВХ конструкций, должны отвечать следующим требованиям:

  • Обеспечение жесткой фиксации пластикового окна в проеме , с учетом ветровых и ударных нагрузок. Учет воздействия ветра особенно актуален при установке блоков на верхних этажах зданий. Ударные нагрузки на конструкцию наиболее существенны в крупногабаритных открывающихся системах.
  • Компенсация температурных нагрузок , возникающих в следствии сезонных изменений. Например, зимой профиль прогибается внутрь помещения (1-2 мм на метр погонный), следовательно, крепление должно позволять смещение конструкции на эту величину.

Важно! В соответствии с ГОСТом (30971-02) нельзя рассчитывать на монтажную пену как на крепеж (ее функция исключительно герметизация). Горизонтальные нагрузки на крепление также недопустимы – блок фиксируется в проеме при помощи прокладочных материалов (расклинивается). По сути, крепеж должен удерживать конструкцию перпендикулярно ее плоскости (не дать окну выпасть).


Схема крепления окон ПВХ по ГОСТУ

От чего зависит выбор крепежа?

При выборе крепления в первую очередь смотрят из чего сделан проем, в которых планируется устанавливать пластиковое окно. Проемы сооружают из кирпича, бетона, декоративного камня, дерева, металла, шлакоблока, ракушняка или легких пористых материалов (пенобетон, газобетон и прочие).

Второй немаловажный фактор – тип сооружения и технические особенности установки.

Из ПВХ профиля монтируют балконы, лоджии, входные двери, прихожие и окна.

Крепеж для ПВХ конструкций

Пластиковые конструкции устанавливают с применением анкеров, саморезов (в некоторых случаях с дюбелями) или анкерных пластин.

Анкера

Данный вид крепления представлен в двух вариантах: классический анкер и анкер для пустотелых материалов.


Длина дюбелей варьируется от 70 мм до 202 мм. Размер, подходящий для установки, подбирают исходя из толщины оконного профиля (60мм), монтажного зазора между рамой и проемом (стандарт 2 см), и материала, из которого проем изготовлен. В кирпич или бетон достаточно захода 5-6 см, следовательно, в обычной ситуации понадобится анкер 152мм.

Чем крепить пластиковые окна?

Выбор крепежа во многом зависит от материала, из которого сделан проем. Какое крепление наиболее предпочтительно для распространенных типов строений рассмотрим далее.

В деревянном или каркасном доме

Лучший крепеж для пластиковых окон в деревянных конструкциях – анкерные пластины. Первая и наиболее веская тому причина – деформационные процессы, которым подвержена древесина в зависимости от изменений окружающей температуры и влажности. Это особенно касается срубов, даже если дому дали выстояться.


В случае фиксации блока саморезами через раму, велика вероятность вертикальной усадки проема, что станет причиной выдавливания крепежа, закрученного в нижний и верхний профиль. И хорошо, если это открывающиеся секции, так как начало выдавливания будет визуально заметно. В глухих блоках проблема обнаружится только когда крепеж войдет в .

Установку в каркасные конструкции также следует выполнять на пластины. Саморезами сквозь профиль в некоторых случаях крепят боковины конструкции.

Видеоинструкция:

В бетон

Качественный бетон (перемычки оконных и дверных проемов), бурить под анкер десятимиллиметровым сверлом – задача не из легких. Для таких ситуаций лучше использовать пластины, фиксацию которых можно выполнить при помощи саморезов на дюбель 6мм.

Окна ПВХ давно зарекомендовали себя с лучшей стороны. Они многофункциональны, надежны и долговечны. Однако эти показатели напрямую зависят от того, насколько качественно проведена установка оконной системы. Способов всего два: монтаж окон на пластины и способ распакечивания. При первом способе не потребуется снимать штапик и вынимать стеклопакет из рамы. Конструкция окна крепится при помощи анкерных пластин, что позволяет выполнить монтаж окна, не имея особых навыков.

Способы монтажа оконной конструкции

Оба метода имеют свои нюансы, положительные и отрицательные качества.

Распакечивание или крепление сквозь раму при помощи саморезов

Это метод крепления характеризуется тем, что перед установкой рама должна быть полностью разобрана: сняты глухие и открывающиеся створки, и только потом производится установка сквозь профиль саморезами.

Метод распакечивания в основном используется при установке крупногабаритных окон

После установки профиля систему придется собирать и регулировать заново. Этот вариант используют для больших окон с площадью от 4 квадратных метров для надежности крепления такой габаритной конструкции .

Рихтовочные пластины устанавливаются между стеклопакетом и профилем

Здесь уместным будет

рассмотрим монтаж пластикового окна пошагово Метизы для пластиковых окон

На чтение 8 мин.

Фиксация пластиковых окон в проеме выполняется при помощи крепежа и монтажной пены. Подобрать пену несложно, и в этом вопросе можно следовать личному опыту или рекомендациям продавца. Что же касается крепежа, то здесь все не так просто. Ассортимент крепежных элементов впечатляет разнообразием, в котором легко потеряться неподготовленному потребителю. О том, как выбрать крепеж и с его помощью установить окно, пойдет речь в этой статье.

Выбор крепежа для окон

Крепежные элементы, используемые при монтаже ПВХ конструкций, должны отвечать следующим требованиям:

  • Обеспечение жесткой фиксации пластикового окна в проеме
    , с учетом ветровых и ударных нагрузок. Учет воздействия ветра особенно актуален при установке блоков на верхних этажах зданий. Ударные нагрузки на конструкцию наиболее существенны в крупногабаритных открывающихся системах.
  • Компенсация температурных нагрузок , возникающих в следствии сезонных изменений. Например, зимой профиль прогибается внутрь помещения (1-2 мм на метр погонный), следовательно, крепление должно позволять смещение конструкции на эту величину.

Важно! В соответствии с ГОСТом (30971-02) нельзя рассчитывать на монтажную пену как на крепеж (ее функция исключительно герметизация). Горизонтальные нагрузки на крепление также недопустимы – блок фиксируется в проеме при помощи прокладочных материалов (расклинивается). По сути, крепеж должен удерживать конструкцию перпендикулярно ее плоскости (не дать окну выпасть).


Схема крепления окон ПВХ по ГОСТУ

От чего зависит выбор крепежа?

При выборе крепления в первую очередь смотрят из чего сделан проем, в которых планируется устанавливать пластиковое окно. Проемы сооружают из кирпича, бетона, декоративного камня, дерева, металла, шлакоблока, ракушняка или легких пористых материалов (пенобетон, газобетон и прочие).

Второй немаловажный фактор – тип сооружения и технические особенности установки. Из ПВХ профиля монтируют балконы, лоджии, входные двери, прихожие и окна.

Крепеж для ПВХ конструкций

Пластиковые конструкции устанавливают с применением анкеров, саморезов (в некоторых случаях с дюбелями) или анкерных пластин.

Анкера

Данный вид крепления представлен в двух вариантах: классический анкер и анкер для пустотелых материалов.


Длина дюбелей варьируется от 70 мм до 202 мм. Размер, подходящий для установки, подбирают исходя из толщины оконного профиля (60мм), монтажного зазора между рамой и проемом (стандарт 2 см), и материала, из которого проем изготовлен. В кирпич или бетон достаточно захода 5-6 см, следовательно, в обычной ситуации понадобится анкер 152мм.

Чем крепить пластиковые окна?

Выбор крепежа во многом зависит от материала, из которо

Установка окон по ГОСТу: пошаговая инструкция с фото

Пластиковые окна устанавливают и в многоэтажных зданиях, и в деревянных домах. Они пользуются популярностью заслуженно, так как по сравнению с деревянными рамами имеют много преимуществ.

Преимущества:

  • прочные,
  • долговечные,
  • эстетичные,
  • экологичные,
  • функциональные,
  • не продуваются,
  • не занимают большого пространства в оконном проеме, что позволяет увеличить подоконник.

Однако некоторые преимущества, например, долговечность и герметичность, достигаются только в том случае, если производится установка окон по ГОСТу. Далеко не все монтажники следуют этим правилам. Это не значит, что оконный блок выпадет из проема окна. Однако после смены сезонов года могут возникнуть щели, которые станут мостиками холода. Окно может перекосить в проеме, из-за чего возникнут проблемы с закрыванием и открыванием створок.

Требования к монтажному шву

Большое значение при монтаже имеет качество прокладки монтажного шва. Именно он обеспечивает герметичность и защиту от влаги. Монтажный шов согласно действующему ГОСТу 30971-2012 должен:

  • состоять из трех слоев минимум;
  • быть герметичным;
  • быть изнутри плотнее, чем снаружи;
  • изготавливаться из тех материалов, срок службы которых сопоставим с расчетным сроком эксплуатации окна – не менее 20 лет условной эксплуатации.

Схема установки оконного блока

Изоляционные материалы, используемые при установке окна

Функции слоев монтажного шва различны. Они призваны обеспечить паро-, звуко- и теплоизоляцию:

  1. Основной – обеспечивает звуко- и теплоизоляцию.
  2. Внешний – защищает шов от проникновения атмосферной влаги.
  3. Внутренний – защищает от пара, поступающего из помещения.
  4. Дополнительный (устраивается в бетонных и кирпичных зданиях) – защищает от поглощения материалом шва влаги из материала стены.

Слои монтажного шва выполняют разные функции

Поэтому на разных участках применяют разные виды пароизоляционных лент:

  1. ПСУЛ – устанавливается для герметизации наружных стыков. Она обладает саморасширяющейся способностью, а потому герметично прилегает к поверхностям.
  2. ВС (ВС+) – используется для пароизоляции внутренних откосов, установленных сухим способом, имеется в виду гипсокартон или пластик.
  3. ВМ (ВМ+) – применяется при отделке внутренних откосов, которые впоследствии будут покрываться штукатуркой.
  4. ГПЛ (ГПЛ+) – универсальная лента, способная выполнять функции паро-, звуко- и шумоизоляции. Изготавливается на основе вспененного полиэтилена, с одной стороны заламинирована пленкой из полиуретана.

Снаружи применяют также гидроизоляционные ленты мембранного типа, которые служат для отведения атмосферных осадков.

Для улучшения характеристик могут использоваться дополнительные элементы, защищающие от атмосферных явлений. Например, нащельники и накладки, а также отлив, устанавливаемый снизу окна.

Изнутри шов штукатурят или устанавливают откосы и подоконник.

Как правильно провести замеры

Высоту, ширину и глубину оконного проема измеряют тщательно. Если используется строительный уровень, то замеры проводят как минимум трижды, проверяя все показатели, т.к. отклонение по вертикали и горизонтали не должно быть более 4 мм на 1 м. Кроме того, может использоваться лазерный нивелир, дополнительный способ – измерение диагоналей проема.

Если отклонение больше допустимого, оконный блок устанавливать нельзя. Сначала следует исправить геометрию оконного проема.

Подготовка оконного проема

Перед проведением работ подготавливается рабочее место. От окна убирается вся мебель, снимаются занавески. С помощью перфоратора, пилы удаляется старый оконный блок.

Во время демонтажа старого блока и установки нового образуется мелкая пыль, которая осядет на пол рядом с окном и на стоящую в комнате мебель.

С оконного проема снимается штукатурка. Если имеются раковины или наплавы размером более 10 мм, их необходимо заделать. Относительно небольшие раковины шпаклюют водостойкой шпаклевкой, более крупные пустоты заделывают штукатуркой, жесткими изоляционными материалами либо обработанной антисептиками древесиной. При использовании минеральной ваты, обеспечивают ее защиту от влаги.

Обрабатывают штукатуркой только те поверхности, которые будут непосредственно влиять на качество монтажа окна: это часть четверти оконного проема шириной около 25 мм, участок поверхности внутреннего стенового откоса, т. е. непосредственно те поверхности, с которыми будет соприкасаться пароизоляционная лента.

Пошаговая инструкция по установке оконного блока по ГОСТу с фото

Место подготовлено к установке коробки, теперь приступают к предустановочным работам, касающимся оконного блока. Для закрепления рамы в проеме технологически более правильно использовать особые приспособления, они позволяют регулировать раму по высоте и ширине, не теряя при этом жесткой фиксации рамы в проеме, в отличие от деревянных монтажных клиньев. Рама предварительно устанавливается, с помощью регулировочных болтов выравнивается, карандашом по защитной пленке отмечается будущее расположение пароизоляционной ленты.

Затем в раме подготавливаются отверстия для закрепления анкерных пластин посредством сверления. Сверло вводят с внешнего торца профиля. Такой способ оптимальный, потому что отверстие в этом случае не разбивается. Важно сначала использовать сверла небольшого диаметра, а затем уже необходимого, большего.

На нижнюю часть коробки необходимо закрепить изоляционную ленту ПСУЛ. Эта лента обеспечивает герметичность после установки на коробку подставочного профиля — технологического элемента. Операция может производится еще в цеху во время сборки конструкции, но знать об этой необходимости не помешает. Герметизировав стык лентой ПСУЛ, профиль устанавливают на штатное место.

Подставочный профиль в свою очередь сверху покрывается лентой ВС или ВМ, существующая между ними разница в этом случае не имеет особого значения.

После того как лента приклеена, на коробку прикрепляются крепежные элементы. Более оптимальными считаются анкерные пластины, так как при их установке не нарушается герметичность. Расстояние между анкерными пластинами для окна из ПВХ белого цвета и при ширине коробки не более 62 мм не должно превышать 700 мм, если ширина коробки свыше 62 мм, то максимально допустимое расстояние уменьшается до 600 мм. Для окон из цветного профиля при тех же условиях эти показатели равны 600 и 500 мм, соответственно. Крепежные элементы фиксируются саморезами такой длины, чтобы они закрепились в нижнем бруске коробки. Анкерные пластины могут иметь защелки, что способно ввести в заблуждение. На самом деле только на защелки полагаться нельзя, необходимо жестко прикрепить анкерные пластины к профилю.

С проема сметается вся пыль, стружка, оставшаяся штукатурка. Теперь необходимо создать первый слой монтажного шва по всему периметру. Для этой цели с внешней стороны приклеивается лента ПСУЛ. Мастер должен ориентироваться на предварительно нанесенную на пленку разметку. Но в момент приклеивания ленты ПСУЛ одновременно удаляется пленка с оконного блока. Если длины ленты ПСУЛ не хватит на весь периметр коробки, можно использовать другой отрезок, но его нельзя приклеивать внахлест, только встык.

Теперь оконный блок устанавливается на постоянное место и тщательным образом выравнивается.

В боковых и верхнем откосах просверливаются отверстия для закрепления анкерных пластин. По ГОСТу они должны фиксироваться двумя дюбель-шурупами.

Опорные колодки должны располагаться под вертикальными элементами окна и в местах с наибольшим давлением веса. Колодки могут быть деревянными либо полимерными. Причем к их качеству применяются особые требования: твердость должна быть не менее 80 ед. по Шору, при длине 100-120 мм.

Между коробкой и стеной, на расстоянии от углов примерно 200 мм, устанавливают дистанционные боковые колодки. Это оптимальные показатели, учитывающие возможность температурного расширения и сжатия профиля.

Следом устанавливается гидроизоляционная лента-мембрана, например Робибанд НЛ. Она с одной стороны обеспечивает защиту монтажной пены от влаги с улицы, с другой стороны отводит влагу из пены наружу. Необходимо рассчитать длину куска так, чтобы его хватило не только приклеить по всей длине нижнего оконного профиля, но и завести на боковые откосы снаружи. Может случиться так, что лента окажется недостаточно широкой и не перекроет монтажный шов. Тогда отрезается еще один кусок ленты такой же длины и приклеивается с нахлестом 2-3 см по длине на первую ленту, причем нижний отрезок ленты должен заходить под верхний, чтобы обеспечивался правильный отток воды.

В дальнейшем осуществляют крепеж коробки к нижней части проема с помощью двух дюбель-шурупов на каждую пластину.

Затем на боковые вертикальные и верхний горизонтальный профили рамы приклеивают пароизоляционные ленты ВС или ВМ. Лента ВС предназначена для пароизоляции откосов сухого типа, ВМ – для штукатурных откосов, она дополнительно дублируется нетканым материалом, который обеспечивает адгезию ленты и штукатурки. Они имеют самоклеящийся слой. Важно контролировать плотность приклеивания лент.

Следующий этап — откосы проходят праймером, и только затем приклеивают ленту к ним. Обработка праймером особенно рекомендуется, когда поверхности легко крошатся и осыпаются. Это относится к пенобетонам и газосиликатам. Применяют праймер ГСР и его аналоги.

Отлив примеряется по месту и обрезается под нужный размер.

На торцы устанавливаются заглушки либо загибают их.

На нижнюю плоскость вдоль приклеивается лента ПСУЛ. Здесь она используется в качестве шумоизоляционной прокладки. Затем в отливе сверлятся отверстия для крепежа. Крепеж должен быть расположен на расстоянии необходимом для неподвижной фиксации.

Отлив прикрепляется к подставочному профилю. Угол его наклона не должен быть менее 100 градусов по отношению к вертикальной плоскости.

Следом монтажные зазоры запенивают пенополиуретаном. Важно перед этим поверхности увлажнить водой. В таких условиях пена оптимальным образом расширяется, заполняет пространство и затвердевает.

Заполнение пенным утеплителем рекомендуется делать послойно, с перерывами и увлажнением слоев. Он наносится поверх опорных и дистанционных колодок. После заполнения швов поверхность пены снова увлажняется, но те участки, где будет приклеиваться лента, оставляют сухими. Ленту без провисаний приклеивают к откосам. Отрезки ленты, которые сходятся в углах должны обеспечивать полную герметичность. По технологии перехлест в этих местах составляет не менее 100 мм.

Затем переходят к установке подоконника, размер которого определяется по месту. Для регулировки положения подоконника используют опорные колодки. Они должны быть подогнаны так, чтобы подоконник упирался на них, но был в горизонтальном положении. Их количество подбирают с учетом того, что подоконник должен выдерживать вертикальную нагрузку не менее 100 кг.

Насквозь через паз на нижнем профиле коробки сверлят отверстия. Они нужны для закрепления подоконника с помощью саморезов. Сначала осуществляется зенковка сверлом большего диаметра, затем делают отверстия насквозь сверлом меньшего диаметра. Стружка сметается. Снизу на подоконник фиксируются изогнутые анкерные пластины или уголки. С их помощью подоконник крепится к стене. Эта операция необходима, если подоконник достаточно широкий, и имеется вынос более 1/3 ширины.

Перед установкой подоконника необходимо подготовить подушку из пенного утеплителя. Поверхность увлажняется. Утеплитель наносится отдельными участками, а не сплошным полотном.

После установки подоконника зазор между ним и оконным блоком заполняется герметиком. Ширина слоя герметика не должна быть менее 3 мм. После этого подоконник притягивается шурупами. Излишки удаляются мягким шпателем. Пока пенный утеплитель не затвердел устанавливают стеклопакеты, чтобы обеспечить дополнительную жесткость конструкции.

Боковые примыкания отлива герметизируются с применением мастичных герметиков. Излишки удаляются с помощью шпателя.

Затем устанавливают створки и фурнитуру. На заключительных стадиях установки окна рекомендуется периодически обжимать пароизоляционную ленту резиновым валиком, чтобы контролировать расширение утеплителя.

Таким образом устанавливаются окна по ГОСТу. У профессионала на установку стандартного двустворчатого блока уходит 2-2,5 часа. Непрофессионал затратит на установку гораздо больше времени, причем необходимо тщательно соблюдать инструкцию на каждом этапе, что не всегда получается из-за отсутствия навыков.

Источник — stroysvoimirukami.ru

Для чего нужны анкерные пластины для пластиковых окон?

Анкером является материал, изготовленный штамповкой, используемый при монтаже металлопластиковых конструкций. Применение анкерных пластин как наилучший и надежный способом крепления металлопластового окна в проеме стены.

Главной технической характеристикой анкера служит высокая степень сопротивления климатическим условиям и эксплуатационным воздействиям.

Анкерные пластины для пластиковых окон делаются из оцинкованной стали с помощью метода штамповки, толщина которых не меньше 1,5 мм. Анкерная пластина имеет несколько круглых отверстий для крепления в нужном положении к строительной конструкции. Также имеются в определенных местах направляющие насечки, по которым на нужную толщину монтажного шва осуществляется предмонтажный изгиб. Угол изгиба пластины, зависящий от величины монтажного зазора, выбирается по месту.

Анкерные пластины для пластиковых окон крепят к оконным блокам еще до установки в проемы. Делается это с помощью шурупов, длина которых не менее 4 см и диаметром не менее 0.5 см. А гибкие пластины крепят к стене с помощью дюбелей из пластмассы со стопорными шурупами. На каждую пластину должно идти не менее 2-х точек крепления. Диаметр шурупов должен составлять не меньше 0,6 см, а длина — не меньше 5 см.

К раме окна крепятся очень легко. Под углом, в спинку рамы, вставляется анкерная пластина и прижимается к раме, пока вторая лапка прочно не зафиксируется. Большое ассортимент размеров анкерных пластин разрешает крепить окно в проемах, имеющих разную ширину.

Наиболее популярными среди производителей металлопластиковых конструкций являются типоразмеры анкеров из железа 160 мм длиной, 1,0 – 1,1мм толщиной, 26 мм шириной. На данный момент ассортимент и ценовая категория анкерных пластин удовлетворит любые профессиональные требования клиентов.

Преимущества при выборе анкерной пластины в качестве крепежного элемента являются:

— высокая за счет строения степень технологичности;

— эластичность соединения;

— большой выбор места крепления;

— компенсация температурного смещения оконного блока;

— незаменимость для крепления пластиковых окон из цветного пластика, где коэффициент линейного расширения выше, чем у белого в полтора — два раза.

Пластины rehau как крепить к пластиковому окну. Анкерная пластина для пластиковых окон, монтаж окон на анкерные пластины

Относительно недавно все жилые дома имели обычные деревянные окна, которые приходилось заклеивать на зиму. Сегодня это уже практически пережиток прошлого. И большинство людей стремится заменить такие окна на современные оконные конструкции из пластика, причем особенно интересует установка пластиковых окон своими руками.

Такое желание потребителя вполне понятно – пластиковые окна имеют не только эстетичный вид, но и служат украшением интерьера. Они еще и гораздо проще в эксплуатации, на порядок дольше служат, да и существенно дешевле своих деревянных аналогов.

Если у вас возникло желание поменять в своей квартире старые окна на современные стеклопакеты, то вы непременно зададитесь вопросом, а можно ли установить пластиковое окно самостоятельно. Насколько сложен монтаж пластиковых окон, и можно ли сделать это самому, не прибегая к помощи специалистов?

Да, это вполне возможно. Для того, чтобы установить пластиковое окно своими руками, не обязательно иметь строительную специальность. При определенных навыках и хороших инструментах любой человек сможет установить пластиковое окно своими руками.

Давайте разбираться, как это сделать правильно.

Из чего состоит пластиковое окно

Сначала рассмотрим конструкцию пластикового окна. Без этого вы не разберетесь в самом процессе монтажа.

Изготавливают пластиковые окна из специального материала, который называется ПолиВинилХлорид. Поэтому сокращенно пластиковые окна так и называют – окна ПВХ. Как и у любого окна, основной элемент окна ПВХ – это рама из профиля, состоящего из ячеек. Чем больше в раме таких ячеек (еще их называют камерами), тем более теплым будет окно.

Как правило, цвет рамы белый. Хотя пластик может быть и черным, и коричневым, и даже цветным. Самый распространенный и самый бюджетный вариант – пластиковые окна белого цвета.

Кроме того, окно состоит из открывающейся части (створки) и неподвижной части, которую называют «глухарем». В эти части окна и вставляется непосредственно стеклопакет, который прижимается к раме специальной пластиковой планкой. Для герметичности кладется черный резиновый уплотнитель.

На оконные створки устанавливают специальные механизмы, с помощью которых окно открывается и закрывается.

Кроме того, снаружи окно имеет так называемый отлив – небольшая доска, с помощью которой отводятся осадки, и откосы – пластинки, которыми заделываются боковые и верхние части со стороны улицы.

Этапы установки пластиковых окон своими руками

Все этапы монтажа пластиковых окон своими руками сводятся к следующим:

  • тщательное проведение замеров;
  • демонтаж старых оконных конструкций;
  • подготовка оконных проемов;
  • установка окон ПВХ своими руками.

Делаем замеры

Прежде чем заказать, и, соответственно, установить пластиковое окно, необходимо сделать несколько замеров. Причем от того, насколько они будут тщательно проделаны, зависит то, как встанет в оконный проем ваша конструкция. Помните, что точные замеры – это практически половина успеха. Если вы сделаете замеры неправильно, при установке пластиковых окон своими руками конструкция просто не войдет в проем. Кроме того, окна могут начать промерзать.

Для начала нужно внимательно осмотреть проем. Если та часть окна, которая снаружи меньше, то измерения делают по самому узкому месту. Причем крайне желательно сделать их несколько, потому что оконные проемы редко бывают идеально ровными. Находите самую маленькую величину замера, и прибавляете к ней 3. Измеряете высоту, ее значение оставляете таким, какое оно есть.

Если окно и изнутри, и снаружи имеет одинаковый размер, замеры производятся несколько иначе. Нужно измерить ширину и высоту. Потом нужно отнять 5 см от высоты, и 3 – от ширины. Это будет полный размер вашего окна, с шириной и высотой. Отнимаем значения мы для того, чтобы оставить зазоры на установку подоконника и специальную монтажную пену.

Подоконник каждый хозяин выбирает по тому размеру, какой ему хочется. Кому-то нравятся широкие подоконники, кому-то узкие, а кто-то делает их на уровне стены. Это индивидуально, и никаких правил тут нет. Это касается ширины.

По длине же и подоконник, и отливы надо брать с запасом – примерно на 10 см шире оконного проема.

Готовимся к установке

Установка пластиковых окон своими руками всегда начинается с того, что демонтируется старое окно. Как правило, даже начинающим строителям демонтаж особенно легко удается.

После того, как вы выломали старое окно, нужно внимательно осмотреть проем и убрать все, что может позже отпасть. Если какие-то части проема после демонтажа выступают из стен, их тоже надо убрать, и сгладить поверхности. Выбоины, если они имеются. Следует заделать раствором цемента.

При установке окон ПВХ своими руками, необходимо учесть следующие обстоятельства:

  • пластиковую оконную конструкцию следует тщательно закреплять;
  • оконную конструкцию необходимо ровно выставить как по горизонтали, так и по вертикали, иначе в будущем ее может просто перекосить;
  • нужно обязательно со всех сторон отштукатурить монтажную пену, с помощью которой крепится конструкция, также во избежание в дальнейшем проблем типа деформации.

Технология установки пластиковых окон

Монтируется пластиковое окно своими руками следующим образом:

  • с четырех сторон следует зафиксировать конструкцию с помощью клинышков, и определить, насколько точно относительно проема стоит рама;
  • закрепить раму специальными болтами;
  • прикрепить конструкцию шурупами к деревянной части;
  • загерметизировать пластиковую конструкцию с помощью монтажной пены, распределив ее по слегка смоченной водой поверхности.

Начать нужно с того, что существует два разных способа монтажа пластиковых окон своими руками.

Первый способ заключается в том, что в оконной раме сверлят отверстия для специальных анкеров, которые вбивают в стену. Это достаточно непростой способ, однако более надежное крепление.

Второй способ заключается в том, что к раме сначала крепят металлические пластины снаружи, а уже потом эти пластины прикрепляют к стенам. Это значительно более простой и быстрый способ, однако такое крепление не отличается надежностью. Раму может просто перекосить даже при сильном ветре. Поэтому если вы все-таки приняли решение облегчить себе жизнь, и установить пластиковое окно своими руками именно вторым способом, используйте толстые и широкие металлические пластины. В таком случае вы сможете придать своей пластиковой конструкции большую надежность. Однако если в вашем городе бывает очень ветрено, этот способ вам однозначно не годится.

Непосредственный монтаж

Монтаж пластикового окна своими руками первым способом с надежным закреплением осуществляется

Анкерные плиты — применение, виды, преимущества

Тепло и уют в доме обеспечивают не только интерьер, но и окна. От того, насколько они будут качественно установлены, зависит продолжительность их эксплуатационного периода. В настоящее время для монтажа оконных блоков используются различные элементы крепления. На их выбор больше всего влияет материал и конструкция стен. Это могут быть металлические и пластиковые распорные дюбеля, строительные саморезы и другие изделия. Сегодня мы поговорим о таком креплении, как анкерные пластины.

Что такое анкерная пластина?

Плиты используются для надежного крепления как окон из пластика, так и современных деревянных стеклопакетов к проемам и стенам из кирпича, железобетона, газосиликатных и пенобетонных блоков. Они представляют собой металлические стержни с одним продолговатым и несколькими круглыми отверстиями и направляющими пазами. Анкерные пластины изготавливаются методом холодной штамповки из тонколистовой оцинкованной стали, толщина которой составляет 2 мм, 1,5 мм, 1,2 мм. По своей конструкции пластины могут отличаться, а также иметь разное расположение отверстий и насечек. Их технологичность способствует устойчивости к нагрузкам в перпендикулярной плоскости окна.

Типы пластин

Анкерные пластины бывают таких типов:

Поворотная пластина установлена ​​в корпусе, почему-то невозможно закрепить окно. Затем при установке его поворачивают на место в стене, где соединение будет более надежным. Правильно отрегулированный поворотный элемент с загнутыми наружу зубьями обеспечивает прочную фиксацию анкерной пластины. Профиль не деформируется.Благодаря поворотной тележке и возможности изгиба ее можно устанавливать под разными углами.

Также есть необоротные планки с крючком. Имеющийся краб на изделии способствует надежной фиксации застежки. Также производятся анкерные пластины для дерева.

Преимущества плиты

Важнейшим преимуществом анкерных плит является высокая технологичность и надежность. Благодаря своей конструкции этот крепежный элемент обеспечивает прочную фиксацию на стене и позволяет выбрать точку крепления. Это делает соединение эластичным, а также позволяет противостоять ветру и

uPVC Окна и аксессуары | Windows

Запишитесь на дизайнерскую встречу — узнайте больше перейти к содержанию Перейти в меню навигации Wickes
  • Строка заказа 0330123 4123
  • Список проектов
  • Обслуживание клиентов
  • Войдите или зарегистрируйтесь
Поиск Корзина Корзина 0 вернуться наверх

Просматривать

Назад
  • Магазин
    • Новое в
      • Ванные комнаты
      • Отопление
      • Кухни
      • Наружное освещение
      Просмотреть все Новое в
    • Кухни
      • Выставочный зал кухонь
        • Посмотреть все диапазоны
        • Кухня Галерея
        • Закажите БЕСПЛАТНУЮ встречу по дизайну
        • Брошюра о кухне
        • Продажа кухни
        • Офисная мебель
      • Готовые кухни
        • Посмотреть все диапазоны
        • Кухонные гарнитуры
        • Мэдисон Кухня
        • Орландо Кухня
        • Дакота Кухня
        • Кухня Огайо
      • Кухонный гарнитур
      • Метчики
        • Все смесители для кухни
        • Кухонные моноблочные смесители
        • Смесители для кухни
      • Аксессуары
        • Ручки и ручки для шкафа
        • Хранение на кухне
        • Отопление и электричество
        • Ящики для кухни
        • Освещение Кухни
        • Краска для кухни
        • Плитка для кухни
      • Раковины
        • Раковины из нержавеющей стали
        • Керамические мойки
        • Раковины из гранита и композитных материалов
        • Установки для утилизации отходов
      • Бытовая техника
        • Духовки
        • Варочные поверхности
        • Плиты
        • Вытяжки
        • Холодильники и морозильники
        • Посудомоечные машины
      • Обувь для скинали
      • Шкафы
        • Кухонные гарнитуры
        • Декоративные панели
        • Двери для бытовой техники
        • Цоколи и карнизы
        • Винные шкафы
      • Столешницы и Тумбы
        • Столешницы из ламината
        • Столешницы из массива дерева
        • Подставки
        • Фартуки
        • Рабочие поверхности из инженерного дерева

Детали и платформы

Детали — это строительные блоки вашей игры. Вы можете использовать их для создания окружения и моделей для своей игры.

Добавление деталей

  1. На вкладке Home щелкните Part .

Деталь появится точно в центре обзора камеры. Если вам нужен больший контроль над местом появления детали, увеличьте масштаб камеры и отцентрируйте ее там, где вы хотите, чтобы деталь появлялась.

Вы можете добавлять детали различной формы.Чтобы добавить другую деталь, нажмите маленькую стрелку под Деталь и выберите новый тип в раскрывающемся списке.


Перемещение детали

  1. Щелкните по детали.
  2. Используйте элементы управления камерой или нажмите F , чтобы улучшить обзор.
  3. Щелкните инструмент Перемещение .
  4. Перетащите стрелки, чтобы переместить деталь.

Коллизии и привязки

Столкновения и привязка — это две настройки, которые вы можете использовать, чтобы получить больший контроль при перемещении деталей.

При перемещении частей вы можете заметить белый контур всякий раз, когда часть касается другой части. Это указывает на то, что происходит столкновение. В Roblox Studio функция Collisions позволяет вам контролировать, могут ли части перемещаться друг через друга.

  • Столкновения на : вы не сможете переместить деталь в любое место, где она перекрывает другую деталь.
  • Collisions Off : Вы можете свободно перемещать детали вокруг.

Отключить столкновения

Если коллизии включены, кнопка будет выделена серым цветом.Нажмите кнопку Collisions , чтобы выключить ее.

Привязка к изменению детали

Привязка — это величина, на которую деталь будет перемещаться, масштабироваться или вращаться за раз. Если вы заметили, что деталь перемещает несколько шпилек (единица измерения Roblox) одновременно, это происходит из-за защелкивания. Привязка полезна при создании элементов, которые необходимо разместить точно, например, как стены зданий нужно размещать под углом в девяносто градусов.

Turn Snap Off

Чтобы упростить перемещение деталей, рекомендуется по умолчанию отключать привязку.

  1. Отключите привязку к , сняв флажок рядом с Повернуть или Переместить .

Если вы действительно хотите привязать, вы можете изменить настройки на вкладке Модель . Просто введите разные числа для поворота или перемещения (или щелкните маленькие стрелки в полях).При перемещении детали перемещаются в шпильках, которые являются основной единицей измерения в Roblox.


Создание прыжка первого игрока

Обби обычно начинается с простой головоломки с прыжками. Как хороший гейм-дизайнер, вы хотите упростить для новых игроков начало работы. Если вы сразу сделаете это слишком сложным, игроки могут просто выйти, вместо того, чтобы продолжать играть.

  1. Слегка отодвиньте деталь от SpawnLocation, чтобы создать легкий прыжок.
  2. еще не тестируйте свою игру.

Крепление деталей на месте

Если вы сейчас протестируете свою игру, то заметите, что все добавленные вами части (кроме SpawnLocation) упадут. Крепление предотвратит падение деталей. Они даже останутся на месте, когда игроки и другие объекты столкнутся с ними.

К деталям анкера:

  1. Выберите деталь, которую хотите закрепить.
  2. Перейдите в окно Свойства .
  3. Прокрутите вниз до Поведение .
  4. Проверить Якорь .
  5. Сохраните и протестируйте свою игру.

Масштабирование и вращение деталей

Целый уровень, похожий на одну и ту же деталь, не был бы таким захватывающим для игроков. Масштабируя и вращая части, вы можете создавать разные части, которые добавят разнообразия вашему обби.

Для масштабирования вашей детали:

  1. На вкладке Home нажмите кнопку Scale .
  2. Перетащите сферы, чтобы изменить размер блока.

Чтобы повернуть деталь:

  1. Нажмите кнопку Повернуть .
  2. Перетащите сферы, чтобы изменить размер блока.
  • Если деталь масштабируется или вращается пошагово, вам может потребоваться отрегулировать или отключить привязку .
  • Если деталь блокируется от перемещения или вращения в другую деталь, отключение столкновений может упростить задачу.

Добавить еще один прыжок

Это самое начало вашей игры, поэтому вы не хотите, чтобы прыжки были очень сложными. Вы хотите, чтобы игрок думал, что ваша игра веселая, и продолжал играть. Во время строительства экспериментируйте с вращением и масштабированием.

  1. Добавьте в игру еще две части.
  2. Сохранить и протестировать.

Если какая-либо из ваших частей упадет, обязательно закрепите и закрепите их.


Завершение первого уровня

Создайте начальную зону

Стартовая зона — это первое, что видит игрок, приземляясь в вашей игре.Это место, где можно познакомить новых игроков с вашим миром и начать устанавливать тему для вашей игры. Вспомните несколько последних игр, в которые вы играли. Как выглядела стартовая площадка? Что они заставили вас подумать об игре?

Начальные зоны могут быть такими простыми, как одна большая деталь для создания пола, или сколь угодно причудливыми.

  • Если деталь масштабируется или вращается пошагово, вам может потребоваться отрегулировать или отключить привязку .
  • Если деталь блокируется от перемещения или вращения в другую деталь, отключение столкновений может упростить задачу.

Дизайн остальной части уровня

Потратьте от пяти до десяти минут на выполнение первого раздела обби. В вашей игре должно быть:

  • 4-5 деталей разного размера и формы.
  • Был протестирован, чтобы проверить, может ли игрок дойти до конца без особого разочарования.

Создание конечной зоны

В конце вашей первой головоломки с прыжками создайте большую площадку для приземления, чтобы ваши игроки могли отдохнуть.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
