Инструкция по установке окон пвх: Пошаговая инструкция установки ПВХ окна

Содержание

Установка окон — Инструкция

Установка пластиковых окон — Инструкция

Итак, Вы решили, что и сами вполне способны установить пластиковые окна в своей квартире. Причем на монтаже пластиковых окон можно неплохо сэкономить! И это вполне возможно, так как замена деревянных окон на пластиковые окна не такое сложное дело, как может показаться, просто профессиональная бригада монтажников установит новые пластиковые окна в несколько раз быстрее Вас. Ну что ж, если у Вас есть свободное время и желание сэкономить, то приступим.

Подготовка к установке пластиковых окон

С чего следует начать? Прежде всего, нужно подготовить место, т.к. при демонтаже старых окон будет довольно много грязи и пыли. Необходимо также отодвинуть от оконного проема все крупные предметы, такие как гардероб, шкаф, кровать и прочее, в идеальном случае на расстоянии 2-х метров от проема не должно быть никаких предметов. Очень советую свернуть палас, если имеется, также метра на 2 от окна.

Всю оставшуюся мебель и предметы рекомендую накрыть защитной пленкой, можно купить обычную пленку, которой накрывают теплицу. Что в дальнейшем вам позволит сократить время и силы на уборке помещения.

Инструмент для установки пластиковых окон

Итак, мы основательно подготовились! Теперь поговорим об инструменте, который нам понадобится. Нам потребуется: электролобзик, монтировка, молоток, пластиковый молоток (необязательно), стамеска, уровень, шуроповерт, рулетка, перфоратор (можно обойтись обычной дрелью с режимом «перфоратор»), сверло по бетону, углошлифовальная машинка (болгарка), ножницы по металлу (необязательно). Нам потребуются также некоторые расходные материалы: монтажная пена (непрофессиональная, чтобы избежать покупки пистолета для пены) из расчета 1 большой баллон (750 мл) на одно 2-х створчатое стандартное окно (1300 х 1400 мм), герметик белый с пистолетом, скотч малярный, саморезы для прикручивания отлива к подставочному профилю, и дюбель-гвозди для крепления анкерных пластин к бетону или кирпичу.

Демонтаж старого окна

Приступаем к демонтажу старого деревянного окна. Первым делом необходимо снять створки. Для этого, в зависимости от типа петель, либо просто снимаем створку с петель, либо откручиваем петли. Далее необходимо электролобзиком (либо ножовкой по дереву) распилить импост примерно посередине, выламываем распиленный импост. Далее при помощи монтировки и молотка удаляем крепежные элементы и аккуратно выламываем оставшуюся раму и подоконник и очищаем проем от строительного мусора, грязи и пыли. Не спешите выкидывать различные щепки и деревяшки, они могут послужить поставочными панельками при установке рамы нового окна по уровню.

Подготовка окна к установке

Подготавливаем новое пластиковое окно к установке. Устанавливаем на поворотные и поворотно-откидные створки ручку (обычно крепится двумя винтами). Перед тем как прикрутить ручку убедитесь, что ручка установлена правильно. Для этого проверьте ее функциональность до фиксации винтами.

Далее снимаем все створки. Для этого отверткой или стамеской вытаскиваем штифт из верхней петли, затем открываем створку примерно на 45 градусов, чуть наклоняем и снимаем створку, потянув вверх. С глухих частей окна снимаем стеклопакеты, для этого при помощи стамески и молотка аккуратно снимаем штапики и вытаскиваем стеклопакет. Далее нам необходимо установить анкерные пластины (обычно поставляются в комплекте с окном). Установить их нужно таким образом, чтобы впоследствии они были скрыты под внутренними откосами окна. Устанавливаются анкерные пластины примерно через полметра при помощи молотка, защелкиваются на профиле. Устанавливаются пластины только по бокам рамы и сверху. Снимаем пленку с профиля с наружной стороны рамы. Со стороны улицы крепим к профилю рамы саморезами крючки от москитной сетки туда, где будет поворотно-откидная створка. Длинные крючки крепятся сверху, короткие снизу, таким образом, чтобы приподняв сетку ее можно было снять. Если крючков для сетки нет в комплекте, возможно они установлены на сетке (крючки другого типа), обычно это металлические крючки, закрепленные прямо на сетки, в данном случае ничего делать не нужно, сетка просто вставляется на раму окна.
Если в проеме есть четверти, то с внешней стороны рамы можно наклеить ПСУЛ (пароизоляционная самоклеющаяся уплотнительная лента). Все — рама готова к установке.

Установка окна в проем, установка отлива и подоконника

Приступаем к установке рамы в проем. По возможности оставляем равные со всех сторон швы для запенивания. Выставляем раму горизонтально по уровню, здесь нам пригодятся оставленные щепки, затем выставляем окно вертикально по уровню. Очень важно выставить окно строго по уровню, иначе оставленная приоткрытая поворотная створка может самопроизвольно открываться или закрываться. Закрепляем анкерные пластины при помощи перфоратора и дюбель-гвоздей. Одеваем торцевые накладки на отлив, предварительно подогнав по размеру (если есть в комплекте), прикручиваем отлив к подставочному профилю со стороны улицы на саморезы. Затем навешиваем створки и устанавливаем стеклопакеты. Еще раз проверяем уровень по горизонтали и вертикали, далее запениваем все оставшиеся пустоты по периметру рамы.

Болгаркой отпиливаем ненужные части подоконника, предварительно произведя необходимые замеры. Устанавливаем подоконник под раму вплотную к подставочному профилю и выставляем его по уровню, подкладывая оставшиеся деревяшки и щепки. Желательно зафиксировать подоконник, утяжелив его при помощи, например, емкостей с водой. Далее запениваем пространство под подоконником. Все — окно установлено!

Установка откосов, финишная отделка

Приступаем к отделке – начинаем монтаж откосов. Рекомендуем в качестве откосов использовать сендвич-панели, так называемые теплые откосы. Если возможно, то рекомендуем не использовать стартовый профиль для панелей, а на пару миллиметров завести сендвич-панель за раму, а шов обработать белым силиконом, так будет смотреться гораздо красивее. Если такой возможности нет, то сперва крепится стартовый профиль саморезами к раме, а затем в него вставляется панель. Замеряем верхнюю часть, выпиливаем болгаркой по размеру и монтируем на пену, закрепив панель к стене в нескольких местах при помощи молярного скотча.
Затем аналогичным образом монтируются боковые панели. Спустя примерно час скотч можно удалить и, предварительно сняв размеры и отрезав ножницами по металлу, приклеить на специальный клей для пластика (возможно использование обычного суперклея или монтажной пены в небольшом количестве) пластиковые уголки. Внимание! При наклеивании уголков используя монтажную пену, наносить ее совсем чуть-чуть, точечно, пена сильно расширяется и может вылезти наружу. Все! Новое пластиковое окно установлено! Желательно 24 часа к нему не прикасаться. Успехов Вам!

Инструкция по монтажу Slidors

Для самостоятельной установки раздвижных рам Слайдорс мы подготовили краткую инструкцию по монтажу.

Монтаж раздвижной системы SLIDORS не сильно отличается от монтажа алюминиевой раздвижки, но имеет ряд своих особенностей. Эта инструкция для тех, кто хочет самостоятельно установить рамы на лоджию или балкон, а также для наших Дилеров. Если у Вас золотые руки, есть время, необходимый инструмент и желание сэкономить, то пожалуйста, по Вашим размерам мы изготовим рамы Slidors и предоставим все необходимые комплектующие, и Вы самостоятельно застеклите себе балкон. После ознакомления с инструкцией посмотрите фотоотчет по остеклению балкона системой Slidors с двумя боковыми глухими частями.

Так, допустим, Вы все правильно померяли, заказали, купили все необходимые комплектующие и приступили к монтажу. Совет: Прежде чем производить замер, укрепите парапет, выставьте подоконник, куда будет устанавливаться Ваша раздвижка, особенно если есть сомнения, что Ваш парапет стоит в уровень.

Краткая инструкция по монтажу раздвижки Слайдорс.

1. Проверка комплектации. Прежде чем приступить к монтажу, проверьте комплектацию. Что там должно быть? А. Рамы. В разобранном виде в одной упаковке с доборными профилями, соединителями и алюминиевым рельсом для москитной сетки. Б. Створки. Упакованы в защитную пленку, как правило, парами. В. Пакет с фурнитурой и метизами для сборки рам. Проверьте комплектность по количеству профилей, створок и доборных элементов, целостность стекол или стеклопакетов, и главное, размеры!

2. Сборка рамы. Освободите профили рамы от защитной пленки (с профиля рамы пленку рано снимать), соедините профили в единое целое. Здесь 2 варианта: А. «На углах». Профили рамы соединяются с помощью специальных угловых соединителей и саморезов. Б. «На фрезе». На боковых профилях рамы имеется фрезеровка, куда приставляется нижний или верхний профиль и притягивается саморезами. Стык желательно загерметизировать силиконовым герметиком.

3. Установка рамы в проем. Раму устанавливают в подготовленный проем, выравнивают по уровню и закрепляют, в зависимости от проема, с помощью рамных дюбелей или монтажных пластин. Вариант крепления зависит непосредственно от проема, материала и расположения парапета. Конфигурация козырька и отлива тоже может быть совершенно разная. На рисунке изображен самый распостраненный вариант крепления со стандартным козырьком.

4. Устанавливаем створки. Берем створку, расположив роликами вниз, сначала вставляем паз створки на верхний полоз рамы, затем на нижний. В первую очередь устанавливаются створки на наружный полоз, затем на внутренний. Проверяем работоспособность створок, передвигая их по раме.

5. На створки устанавливаем серповидный замок с ответной частью, если они не были установлены на производстве.



6. В стыки рам устанавливаем щеточные уплотнители — Филингписы. Чтобы закрепить данные элементы, створку сначала отводим до упора в одну сторону, потом в другую.

7. В полозе рамы со стороны улицы сверлим отверстия для отвода воды диаметром 6-8мм. Место для отверстий выбираем таким образом, чтобы при закрытых створках его не было видно со стороны помещения. Количество отверстий рассчитываем по 1шт. на 1 п.м. рамы.



8. В местах возможного соприкосновения замка створки с рамой устанавливаются специальные стопоры, предотвращающие повреждение рамы и замка.



9. Снимаем защитную пленку с профилей. На раму приворачиваем алюминиевые полозья для москитной сетки, устанавливаем сетку. Проверяем работоспособность москитной сетки.



10. Устанавливаем наружные нащельники, створки, герметизируем стыки и заполняем полиуретановой пеной зазор между рамой и проемом. После монтажную пену нужно подрезать и установить декоративные нащельники.

Всё. Проверяем работоспособность. Створки и противомоскитная сетка в первое время будут передвигаться с некоторым усилием, пока не обожмется щеточный уплотнитель. По этой же причине серповидный замок будет закрываться с небольшим усилием. Для создания комфортной обстановки на балконе, рекомендуем сделать внутреннюю отделку с герметизацией швов, чтобы предотвратить продувание и попадание влаги. Можете наслаждаться комфортом с Вашей новой раздвижкой Слайдорс.

После монтажа раздвижной конструкции Slidors иногда возникают некоторые вопросы. Ответы на них Вы можете найти здесь. Если не нашли, пишите, мы Вам обязательно ответим.

Фотоотчет по монтажу Слайдорс.


Установка пластиковых окон своими руками: пошаговая инструкция

Рано или поздно каждый хозяин сталкивается с вопросами установки ПВХ окон, поскольку такие конструкции улучшают шумо- и теплоизоляцию, обеспечивают герметичность, а также улучшают комфорт. Красивый внешний вид в сочетании с практичностью и удобством в использовании (открытие/закрытие створок) делают пластиковые окна универсальными в использовании, поэтому они устанавливаются как в частных домах, так и в квартирах многоэтажных жилых строений.

Зная особенности монтажа, произвести установку окон ПВХ можно своими руками, только для этого будет полезным тщательно ознакомиться со всеми нюансами процесса. Это важно, поскольку монтировать конструкцию следует в соответствии с регламентными требованиями ГОСТа и с учетом рекомендаций завода-изготовителя. Только в таком случае можно рассчитывать на то, что окно будет служить на протяжении 35-40 лет, отлично справляясь со всеми эксплуатационными нагрузками.

Содержание:

1. Конструкционные особенности ПВХ окон

2. Монтажные работы своими руками

3. Инструкция по установке ПВХ окна

4. Монтаж подоконников и выполнение откосов

Чтобы правильно выполнить монтаж следует хорошо знать, что представляет собой пластиковое окно с точки зрения внутренней конструкции. Несущей основой любого металлопластикового окна служит П-образный металлический профиль, который обшивается поливинилхлоридом, имеющим внутри несколько камер (3,5,6) за счет перегородок.

Составными частями пластиковых окон являются рама, импост, створки, стеклопакеты, уплотнительные элементы, штапики и фурнитура (ручка, петли, механизм регулировки). Также при монтаже окна обязательно устанавливаются подоконник (с внешней стороны) и отлив (с внешней стороны). Это не только придает оконному переплету завершенность, но также обеспечивает ему практичность и функциональность. Все стыки между рамой и стеной обязательно заделываются, для чего используются откосы, что дополнительно защищает помещение от сквозняков, проникновения холода и влаги.

Любая установка пластиковых окон начинается с заказа ПВХ окна, для чего следует заблаговременно осуществить замеры проема. При этом важно учесть следующие моменты:

  • При измерении высоты и ширины убирают по 5,5 см, поскольку 2 см из них уходит на пароизоляцию, а 3,5 см — на монтаж подоконника
  • При наличии выступов замеры выполняют по самому узкому месту
  • По технологии монтаж рамы осуществляется с углублением внутрь стены, что следует учитывать при расчете ширины подоконника и отлива

Если речь идет о замене старого деревянного окна на новое, то конструкцию следует демонтировать, для чего используют ножовку, монтировку, топор и молоток. Здесь обычно применяют метод распиливания деревянной рамы на части и ее аккуратный демонтаж, чтобы оставить несущую основу неповрежденной. Чем ровней будет проем, тем проще и быстрее можно выполнить монтаж пластикового окна.

Перед тем, как установить раму ПВХ окна, по всему периметру проема следует тщательно удалить пыль и грязь, остатки штукатурки и старого утеплителя. Будет полезным также сбрызнуть внутреннюю поверхность проема водой, чтобы впоследствии улучшить сцепление рамы с монтажной пеной. Процесс непосредственного монтажа окна включает в себя следующую последовательность действий со стороны мастера:

  1. Доставка нового окна на место и выполнение его замеров для уточнения габаритов
  2. Монтаж подставочного профиля, где очень важно обеспечить соосность, горизонталь и вертикаль по уровню (нивелиру), поскольку от этого будет зависеть ровность окна
  3. Фиксация крепежных элементов к самой раме при помощи анкерных пластин
  4. Выполнение отверстий в бетонной/кирпичной стене, где будет крепиться профиль
  5. Вставка конструкции, но без стеклопакетов, которые предварительно вынимаются из рамы для удобства работы
  6. Выставление всего блока по горизонтальному и вертикальному уровню
  7. Фиксация рамы окна с помощью крепежных элементов
  8. Вставка стеклопакетов и заполнение монтажной пеной всех зазоров между рамой и стеной
  9. Установка отлива с внешней стороны

Важно отметить, что при работе в холодное время года, а также при минусовой температуре монтажная пена должна быть всесезонная или зимняя, что принимают во внимание при покупке. После запенивания ждут как минимум 2 часа для полного ее просыхания, после чего убирают остатки состава при помощи остро заточенного ножа.

Завершающими работами по установке окна являются монтаж пластикового подоконника, для чего выполняют замеры и убирают избыток длины. Далее его аккуратно вставляют под раму окна с внутренней стороны и выравнивают при помощи уровня. Следующий этап – запенивание пространства между нижней частью пролета и подоконника, после чего на него ставятся тяжелые вещи для плотного прилегания и исключения перекосов при высыхании монтажной пены.

Между прочим, монтажная пена после окончательного просыхания должна быть надежно защищена от прямых УФ-лучей, поскольку это приводит к выделению вредного фенола и разрушению структуры пены. Именно поэтому очень важно как можно раньше выполнить защиту пены с наружной стороны, что обычно делают при помощи оштукатуривания. С внутренней стороны при монтаже откосов предпочтительней использовать гипсокартон или ПВХ панели, что придаст окну красоту и эстетически привлекательный вид.

Выводы

Каждому хозяину, умеющему работать с инструментами, под силу произвести установку пластиковых окон своими руками, поскольку это вполне реально. Единственное, для простоты и удобства лучше пригласить помощника, так как при этом будет легче выполнять выравнивание, а также вставку окна в проем. Все инструменты следует подготовить заблаговременно и иметь под рукой.

Выполнять монтаж окна лучше всего в безветренную и сухую погоду, чтобы исключить риск проникновения вовнутрь помещения влаги, а также обеспечить себе комфортные условия при выполнении операции. Защитную пленку с рамы и створок ПВХ окна убирают в самом конце, так как она надежно защищает раму от случайных царапин и повреждений во время монтажа.

Технология монтажа пластиковых окон по ГОСТ

Установка окон ПВХ с соблюдением правил приведённых в ГОСТ 30971, принятом в 2012 году, позволит вам значительно продлить срок их эксплуатации, избежать запотевания стекол и защитить оконные проёмы от сырости. Как установить пластиковое окно по ГОСТ, и какие использовать для этого материалы, вы сможете узнать, прочитав нашу статью.

Инструменты и расходные материалы

Для качественной и быстрой работы вам потребуется следующий набор инструментов:

  • Перфоратор.
  • Электрический лобзик.
  • Дрель-шуруповёрт.
  • Гвоздодёр.
  • Кувалда.
  • Уровень.
  • Измерительная рулетка.
  • Карандаш.
  • «Болгарка».
  • Пистолет для силикона.
  • Угольник.
  • Ножницы по металлу.
  • Шпатель.
  • Широкая стамеска.
  • Резиновый молоток.
  • Плоскогубцы.
  • Кисточка.


В зависимости от типа оконного проёма и модели окна, вам могут понадобится дополнительные инструменты не вошедшие в список.

Кроме инструментов, для установки пластикового окна необходимо иметь следующие расходные материалы:

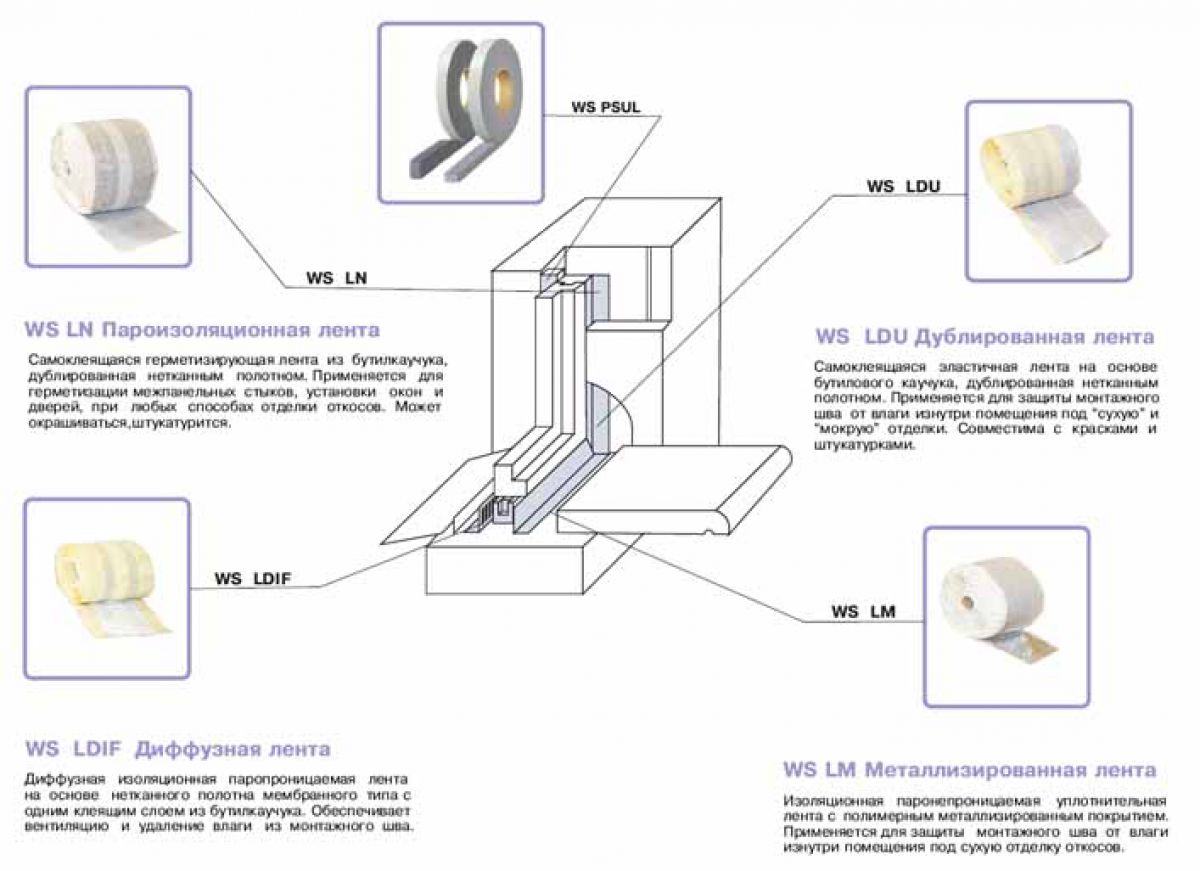

    • ПСУЛ – предварительно сжатая саморасширяющаяся уплотнительная лента. ПСУЛ имеет различную толщину и ширину и предназначается для скрытия наружного пенного шва.

    • Пароизоляционные ленты – нужны для сокрытия пенного шва внутри помещения. Ленты бывают металлизированные и на тканевой основе. Металлизированные ленты используют для «сухой» отделки оконного проёма (пластиковые откосы, гипсокартон или панели ПВХ). Пароизоляционная лента на тканевой основе, предназначена для отделочных материалов на водной основе (штукатурка, гипс и так далее).

    • Диффузионная лента – необходима в качестве подкладки под карниз окна. Данная лента обладает особенностью пропускать воздух, но не пропускать воду.

    • Подложка под подоконник – это лента на металлизированной основе, со слоем утеплителя, служит в качестве тепло и пароизолятора.

    • Анкерные пластины – крепления для окна, соединяющие раму с оконным проёмом. Анкерные пластины позволяют закрепить окно в проёме без сквозных отверстий в раме.

    • Шурупы саморезы – крепят анкерные пластины к окну.

    • Дюбель шурупы – соединяют анкерные пластины с оконным проёмом.

    • Состав для грунтования – предназначен для обработки поверхности, на месте приклеивания пароизоляционных лент.

    • Деревянные клинья – нужны для промежуточного закрепления окна в проёме и выставления уровня.

    • Подставочный профиль – крепится снизу рамы и служит подставкой под окно и креплением для карниза и подоконника.

    • Пластиковый подоконник – идёт в комплекте с окном, но по желанию, может быть заменён на подоконники из других материалов.

    • Слив – редко бывает в базовом комплекте пластикового окна, обычно заказывается отдельно.

  • Монтажная пена – используется для заполнения швов и как дополнительный крепёжный элемент.

Подготовительные работы

Демонтаж

В случаи необходимости демонтажа старого окна, произведите следующие действия:

  1. Снимите все створки с петель.
  2. Демонтируйте штапики и вытащите стёкла из неподвижных секций окна.
  3. Отсоедините наличники, слив и подоконник от рамы.
  4. Удалите раствор и монтажную пену между рамой и оконным проёмом.
  5. С помощью «болгарки», срежьте все крепления рамы.
  6. Вытащите раму из проёма.
  7. Удалите остатки монтажной пены и раствора на месте нахождения рамы.

Подготовка окна

Перед установкой пластикового окна в проём, необходимо произвести ряд подготовительных работ:

  1. Снимите створки окна с петель, выбив стержни навесов при помощи молотка и отвёртки.
  2. Вытащите стеклопакеты из неподвижных секций окна. Для этого нужно выбить штапики из крепёжных пазов, сделать это можно с помощью резинового молотка и широкой стамески, или шпателя.
  3. Прикрепите к нижней перекладине рамы подставочный профиль. При соединении профиля и рамы, в качестве прокладки между ними, используйте – ПСУЛ.
  4. Установите анкерные ленты по периметру окна. Ленты прикручиваются к раме и подставочному профилю с помощью шурупов. Для удобства установки, концы анкерных лент выводите внутрь помещения. В зависимости от размеров окна, на каждую сторону рамы устанавливаются от 2 до 4 креплений.
  5. Приклейте ПСУЛ на верхнюю и боковые стойки рамы, таким образом, чтобы лента защищала внешний шов, после заполнения его монтажной пеной.
  6. Наклейте диффузионную ленту на подставочный профиль с внешней стороны окна.
  7. Для защиты внутренней стороны швов, приклейте к раме пароизоляционную ленту.

Монтаж окна в проёме

После всех подготовительных работ, установите раму в оконный проём:

  1. Закрепите раму в проёме с помощью клиньев.
  2. Проверьте правильное горизонтальное и вертикальное положение рамы уровнем.
  3. Выставив раму в правильном положении, через отверстия в анкерных планках, отметьте места под дюбель-шурупы.
  4. Просверлив перфоратором отверстия, закрепите раму в оконном проёме на анкерных лентах.
  5. С помощью кисточки и грунтовочного состава, обработайте места приклеивания пароизоляционных лент и ПСУЛ.
  6. Заполните пространство между рамой и оконным проёмом монтажной пеной с низким коэффициентом расширения.
  7. После высыхания пены, обрежьте её излишки.
  8. Приклейте ПСУЛ и пароизоляционную ленту к оконному проёму.

Монтаж слива и подоконника

  1. Расправьте диффузионную ленту и положите на неё слив.
  2. Присоедините слив к подставочному профилю, с помощью шурупов саморезов.
  3. Вырежьте подоконник по форме откосов оконного проёма.
  4. На место где будет располагаться подоконник, уложите металлизированную ленту с утеплителем.
  5. Вставьте подоконник в подставочный профиль и закрепите его шурупами.
  6. Замажьте щели между рамой, сливом и подоконником силиконовым герметиком.

Заключительные работы

  1. Вставьте стеклопакеты в секции окна, закрепив из штапиками.
  2. Установите створки на их места.
  3. Проверьте работу ручек и механизмов окна.

Пластиковое окно установлено, осталось произвести отделку откосов проёма и после этого снять защитную плёнку.

Посмотреть подробную инструкцию по установке пластикового окна с использованием норм ГОСТ, вы также можете в видеоролике:

Установка пластиковых окон в деревянном доме: видео инструкция, схема

Как правило, самостоятельный монтаж блоков из профилей ПВХ и стеклопакетов особых сложностей не представляет даже для людей, не имеющих профессиональной подготовки. Но есть некоторые особенности установки пластиковых изделий, без знания которых самому к этому лучше не приступать. Данная статья послужит хорошей инструкцией людям, привыкшим выполнять любую работу по дому своими руками.

Оглавление:

  1. Особенности установки окон
  2. Монтаж своими руками
  3. Изготовление обсадной коробки

Что учесть?

1. Повышенная усадка конструкционных элементов. По ее численному значению можно спорить долго. Называются разные сроки, приводятся примеры в зависимости от вида древесины, качества ее подготовки, технологии монтажа и так далее. Но если не хочется впоследствии столкнуться с целым «букетом» проблем, рекомендация лишь одна – не заниматься установкой в деревянном доме пластиковых окон, если ему нет еще 5 лет.

Это правило не распространяется на дома из бруса клееного типа, так как усадка – порядка 1 %. Конечно, если монтировались сертифицированные изделия от известного производителя окон.

2. В отличие от строений, возведенных из других материалов, перед тем, как заниматься установкой блоков ПВХ, в проем вставляется окосячка.

Данное приспособление имеет и другое название – обсада (или коробка обсадная). Его предназначение – исключить деформацию (поломку) установленного пластикового окна в результате усадки древесины. То есть «взять на себя» всю нагрузку, компенсировать ее, сохранив геометрию изделия ПВХ неизменной и исключив возможное заклинивание створок.

3. Установка нового окна с учетом веса и габаритов – вопрос довольно сложный. Своими силами здесь не обойтись. Понадобится как минимум 1 помощник.

Порядок установки блоков

Подразумевается, что монтируются окна, изготовленные по заранее снятым размерам с проемов. Не рекомендуется заниматься установкой изделий из ПВХ, если температура на улице ниже -10 °C.

1. Подготовка проема окна.

Еще перед производством замеров старая рама демонтируется, удаляется все лишнее – остатки герметика и так далее, но этого недостаточно.

  • Проверяется состояние всей древесины стен на этом участке и оконной коробки. Последнюю лучше временно снять.
  • Торцы бревен (бруса), а также обсадная коробка обрабатываются составами от гнили. При малейших признаках разрушения дерева принимаются дополнительные меры. Это отдельная тема, и кого данный вопрос заинтересует, сможет разобраться самостоятельно.
  • В проем вставляется короб окосячки.

Довольно часто выясняется, что он непригоден к дальнейшему использованию, например, из-за чрезмерной изношенности. В этом случае размещается новая обсада. Как ее собрать, рассмотрим ниже.

На заметку! Она монтируется по различным схемам. При возведении дома, определяя, какую разновидность окосячки установить, мастер ориентируется на специфику строения, сечение бревна (бруса), породу древесины, климатические условия и ряд других факторов. Самому не нужно ничего изобретать, начитавшись всевозможных инструкций. Новая обсада делается «один в один».

2. Установка окосячки.

После того, как она вставлена в проем, все зазоры между его торцевыми частями и коробом заполняются утеплителем. Какой выбрать материал, решает мастер. Традиционная пакля явно устарела, сейчас есть много изделий, отличающихся большим сроком эксплуатации и невысокой стоимостью, например, из джута (лента, веревка). Технология их монтажа своими силами трудностей не вызывает.

Распространенная ошибка! В отдельных инструкциях по установке самодельной обсады можно встретить такую рекомендацию. Чтобы упростить технологию, достаточно на внутреннем периметре проема набить ровные рейки (дощечки), которые и образуют короб для окна ПВХ. Что неправильно?

В такое жесткое «обрамление» установить самому пластиковое окно действительно несложно. Но при этом теряется сам смысл монтажа окосячки, она – конструкция подвижная. Именно «мобильность» обсады является гарантией того, что ни при каких усадках, перекосах строения геометрия не будет нарушена, то есть окно не деформируется.

Особенность – монтаж окосячки производится с расчетом, чтобы между ее верхней планкой и стеной оставался технологический зазор. После того, как блок будет вставлен, эта полость заполняется утеплителем и запенивается.

3. Установка окна.

Вставить блок – это еще не все, его придется выравнивать. Для этого в комплекте окна ПВХ есть специальные (анкерные) пластины. Схема их установки выбирается произвольно, но с учетом равномерности распределения по длине соответствующего элемента рамы. Степень прижима пластин влияет на пространственную ориентацию окна.

На заметку! Если при заказе окон ПВХ оговорено, что их монтаж будет выполняться своими руками, то изготовитель обязан приложить инструкцию по установке изделий.

Ошибка встречается довольно часто, независимо от того, выполняется работа своими руками или наемными мастерами (при их недостаточной квалификации). В чем она заключается? Считается, что чем длиннее саморез, тем качественнее произведена установка блока ПВХ. При этом не принимается в расчет, что метиз может «пройти» окосячку насквозь и зафиксироваться в стене. Следовательно, о ее подвижности после монтажа окна нужно забыть. Поэтому, подбирая крепежные детали, необходимо ориентироваться на толщину доски обсады и параметры профиля рамы.

Оконные створки (если они предусмотрены схемой изделия) устанавливаются и регулируются в последнюю очередь.

4. Закладка утеплителя.

Ничего сложного в этом нет, после его монтажа сверху зазор запенивается. Считается, что этого вполне хватает для полной герметизации. Однако при недостатке опыта не учитывается такое свойство «пены», как низкая устойчивость перед ультрафиолетом. Если не предусмотрена дальнейшая установка наличников на окна и тому подобное, то сверху ее необходимо защитить. К примеру, тонким слоем декоративной штукатурки, но только не лакокрасочным составом. Любой растворитель начнет «пену» буквально «съедать».

Как дальше оформить оконный проем – на усмотрение хозяина. Выбор формы элементов облицовки (в том числе, резные изделия), схем крепления довольно большой.

Особенности изготовления окосячки

Все приведенные ниже рекомендации имеют силу независимо от того, по какой схеме устанавливается обсада.

1. Геометрия окосячки – правильная. Максимальная разница по величине между ее диагоналями – 10 мм.

2. Параметры коробки должны быть меньше аналогичных характеристик проема: по бокам – примерно на 15-20 мм, сверху – минимум на 60.

На заметку:

  • Чем больше зазор, тем выше расход материала для утепления.
  • 6 см сверху – это нижний предел. Именно на такую величину (в среднем) уменьшается высота строения в результате усадки, если древесина недостаточно хорошо просушена.

3. Для изготовления окосячки, учитывая специфику ее предназначения и монтажа, желательно выбирать хвойную породу, лучше – лиственницу.

Сборка короба обсады производится одинаково. Разница только в деталях конструкции.

  • Вариант №1 – в торцевых частях боковин проема окна – выпил, на доске окосячки – выступ. Принцип соединения распространенный в строительстве – «шип-паз».
  • Вариант №2 – наоборот. Выпилы – в боковинах обсады, пазы – на торцах бруса (бревен).

Дата: 11 сентября 2015

Краткая инструкция по монтажу окон ПВХ и установке аксессуаров


1. Демонтаж старого окна

Прежде всего  демонтируйте старое окно. Этот процесс  включает в себя удаление старых отливов и подоконников, а так же удаление старой оконной рамы  из проема.

2. Подготовка проема

 Подготовьте проем, если он был разрушен.  Восстановите четверти и откосы.

3. Крепление ленты ПСУЛ

Приклейте ленту ПСУЛ  на коробку оконного блока. Она создаст гидроизоляционный, паропроницаемый слой, а так же защитит от ультрафиолета монтажную пену.

4.Установка нового оконного блока

Приступая к установке пластиковых окон, сначала выньте стеклопакет из глухих частей окна и снимите  створки. Далее необходимо вставить оконную раму в подготовленный проем, прикрепив ее на анкерные болты. При этом необходимо учитывать линию горизонта. Для выравнивания рамы  по горизонтали и вертикали, используйте уровень и отвес.

5.Остекление

После закрепления рамы вставьте стеклопакет, и наденьте створки.

6.Заполнение отверстий пеной

Заполните промежутки между оконной рамой и стеной монтажной пеной.  Следите при этом за равномерным распределением пены  по всему периметру и во все существующие полости, не забывая о свойстве пены расширяться.

7.Монтаж аксессуаров

Установите дополнительные аксессуары, такие как  подоконник, откосы,  многоступенчатое проветривание, москитные сетки , декоративные накладки, ручки и др.

8.Установка откосов

Завершите монтаж окно оформлением откосов, которые выполняют не только эстетическую функцию, но и увеличивают теплоизоляцию окна. Как правило на второй день после монтажа, по мере высыхания монтажной пены.





Компания «Центр Окон» предлагает каждому  клиенту заменить качественно и недорого свои  старые окна на долговечные новые окна из ПВХ.

ЦЕНЫ НА СТАНДАРТНЫЕ ОКНА ПВХ БЕЗ УСТАНОВКИ

Тип окна/ Вид профиля

КБЕ Энджин

КБЕ Эксперт

Рехау Блиц

Рехау Сиб

Рехау Делайт

Рехау Брилиант

3120 руб

3340 руб

3070 руб

3340 руб

3600 руб

4520руб

4670 руб

5150 руб

4735 руб

5130 руб

5675 руб

7435 руб

4820 руб

5300 руб

4880 руб

5274 руб

5820 руб

7585 руб

7565 руб

8005 руб

7505 руб

8145 руб

8780 руб

11205 руб

8915 руб

9830 руб

9180 руб

9950 руб

10875 руб

14150 руб

9060 руб

9980 руб

9330 руб

10095 руб

11025 руб

14300 руб

11330 руб

12380 руб

11680 руб

12665 руб

13660 руб

17505 руб

11460 руб

12530 руб

11825 руб

12795 руб

13810 руб

17635 руб

13135 руб

14500 руб

13645 руб

14720 руб

16045 руб

20700 руб

Прайс лист с ценами на окна ПВХ   от 01. 11.2013г.













назад в «Статьи»

Как смонтировать окно ПВХ (инструкция)

Необходимые инструменты:


1. Подготовка к монтажу


Снять декоративные накладки с петель.


Открыть створку, поставив ручку в положение «поворот».


При помощи отвертки, потянуть штифт верхней петли вниз, преодолев   сопротивление. Придерживая створку от выпадения, наклонить ее на себя и, снять с нижней петли, приподняв вверх.


Установку створки на место производить в обратной последовательности. Штифт нужно зафиксировать при помощи отвертки, при возвращинии его в исходное положение.

2. Установка монтажных пластин


Расположение и количество пластин.


Пластину повернуть на 90 градусов и установить параллельно раме, длинным концом внутрь помещения. Пластину закрепить саморезом с буром 4*35мм.

3. Установка оконного блока в проем окна

Установить раму оконного блока в проем согласно схеме:


С помощью уровня и отвеса вымерить положение рамы по горизонтали и вертикали. Максимальное отклонение — 1,5мм на 1 метр, но не более 3мм на всю высоту/ширину изделия согласно ГОСТ 30674-99. Одновременно предварительно закрепить раму в проеме путем расклинивания монтажными клиньями и прокладками.



Пластины изогнуть в рабочее положение и разметить на откосе проема отверстия для крепления пластин. Карандашом отметить на внешней стороне рамы контур проема.

Вынуть раму из проема, убрав монтажные клинья. Буром диаметром 6мм просверлить отверстия для крепления анкерной пластины. В отверстия вставить нейлоновые дюбели диаметром 6мм. Поверхность оконного проема очистить от пыли.

4.

Установка ПСУЛа


ПСУЛ устанавливается если у оконного проема имеется четверть. Если оконный проем не имеет четверти, наружный шов герметизируется после установки оконной рамы, специальными паронепроницаемыми, влагоизоляционными герметиками. ПСУЛ крепится посредством самоклеящегося слоя. Наклеить ПСУЛ необходимо с наружной стороны рамы на расстоянии 3-5 мм от разметки  с соблюдением следующих требований:

  • раскрой ПСУЛа по длине выполнять с припуском для нахлеста в местах угловых соединений на ширину ленты.
  • допускается стыковка лент по длине с нахлестом не менее 25мм.

5. Закрепление оконного блока в проеме

Используя монтажные клинья, установить раму в оконный проем, согласно схеме № 3, проверяя отвесом и уровнем положение рамы.

В заранее установленные дюбели, закрепить по одной боковой пластине шурупами 5×60 мм. Проверить правильность положения рамы отвесом и уровнем. А так же разницу длин диагоналей рамы установленной конструкции:

При длине диагонали от 1 до 2 м разница длин диагоналей не должна превышать 2 мм, при длине диагонали больше 2 м разница не должна превышать 4 мм.

Закрепить остальные пластины.

Удалить все монтажные клинья, кроме диагональных и нижних, согласно схеме № 3.

На закрепленную раму установить створки, их закрыть и поставить ручки в положение закрыто».

При установке балконного блока проверить рамы двери и прилегающего окна на отсутствие взаимного прогиба путём замера поперечных размеров согласно схеме.

6. Запенивание


Увлажнить откосы при помощи распылителя или малярной кисти адгезии монтажной пены.

Запенить шов по периметру:

  • если ширина шва не более 45мм, запенивание производится в один этап;
  • если ширина шва от 45 до 70 мм, запенивание производится в несколько этапов;
  • если ширина шва более 70мм, необходимо использовать соответствующий «оконный расширитель».

7. Подставочный профиль

С внешней стороны оконного блока вдоль подставочного профиля положить один слой пены.

8. Установка «оконного расширителя»


Дополнительно потребуются:

Для расширителя 25мм — саморезы с буром 4*40мм;

Для расширителя 40мм — саморезы с буром 4*55мм.

На внешнюю часть рамы оконного блока наклеить ПСУЛ. Стянуть расширитель с рамой саморезом.

9. Соединение 2-х оконных блоков или оконного блока и балконной двери


Дополнительно потребуются:

саморезы с буром 4*50мм, сверло по металлу 4 мм, универсальный силиконовый герметик.

В раме первого оконного блока просверлить отверстия на расстоянии не менее 40 см друг от друга. На внешнюю часть рамы второго оконного блока наклеить ПСУЛ. Наружный внешний паз рам заполнить универсальным силиконовым герметиком. Вставить в наружные пазы рам соединители. Через просверленные отверстия стянуть рамы саморезами.

10. Наклейка гидроизоляционной ленты


После застывания пены с нижней наружной части оконного блока срезать пену так, чтобы она не мешала установке отлива.

Поверх обрезанной пены наклеить гидроизоляционную ленту с нахлестом 10-20мм на наружную часть стены.

11. Финальные доработки

После застывания выступающие излишки пены срезать. Согласно длине монтажного шва раскроить пароизоляционную ленту. Проклеить ленту по всей длине внутреннего шва, удалив с самоклеящегося слоя защитную пленку.

Дальнейшие шаги:

  • установить с уличной стороны отлив, заведя его в паз в нижней части рамы, и прикрепить с помощью саморезов 4*25 к подставочному профилю;
  • установить со стороны помещения подоконник;
  • удалить защитную пленку;
  • установить со стороны помещения пластиковые откосы или оштукатурить откосы оконного проема;
  • при необходимости произвести регулировку фурнитуры.
Инструкции по установке

— AMSCO Windows

Получить информацию, прежде чем запросить оценку

В AMSCO Windows мы считаем, что предоставление вам как можно большего количества знаний об окнах — лучший способ удовлетворить клиента. Поэтому, прежде чем встретиться с продавцом окон, вооружитесь этими 10 важными вопросами. Если они не готовы ответить на них правдиво, вы знаете, что делать.

Q1. Ваши окна сертифицированы AAMA и NFRC?

Убедитесь, что приобретаемые вами окна сертифицированы.Американская ассоциация архитектурных производителей (AAMA) разработала стандарты для виниловых и композитных оконных конструкций, которые сертифицированы независимыми испытательными лабораториями. Эти спецификации очень технические и касаются вопросов, касающихся долговечности и безопасности. Окна должны быть изготовлены с использованием сертифицированных компонентов, таких как высококачественный винил или композитный материал, стекло, уплотнитель и фурнитура. Для получения дополнительной информации о стандартах AAMA и о том, как выглядят сертификационные наклейки, нажмите здесь.

Окна и двери также сертифицированы Национальным советом по рейтингу окон (NFRC). Как некоммерческая организация, NFRC управляет единственной независимой системой оценки и маркировки энергоэффективности окон, дверей и световых люков. Требования энергетического кодекса к окнам и другим стеклянным изделиям в жилом и коммерческом строительстве появились в 1970-х годах. Для получения дополнительной информации о рейтингах NFRC и о том, как выглядят сертификационные этикетки, нажмите здесь.

Все окна и двери AMSCO сертифицированы AAMA и NFRC.Фактически, AMSCO соответствует или превосходит критерии, связанные с процессом сертификации.

Q2. Ваш винил разработан для сурового западного климата?

Не все винилы имеют одинаковый состав. Западный климат с засушливыми пустынями и большой высотой, где солнце может быть более разрушительным, может привести к тому, что винил меньшего размера или формулы винила, разработанные для восточного побережья, пожелтеют или разлагаются. Винил низкого качества позволяет большему количеству солнечных ультрафиолетовых лучей проходить через винил, что разрушает химические свойства винила, вызывая деформацию и изменение цвета.

Благодаря использованию специальной смеси материалов винил AMSCO разработан для удовлетворения высоких требований нашего региона. AMSCO использует цветостабилизированный винил, чтобы предотвратить обесцвечивание и сохранить окна как новые. Кроме того, AMSCO проводит полевые испытания качества всей своей продукции на независимом испытательном полигоне в пустыне, чтобы убедиться, что ее виниловая формула выдерживает экстремальные условия Матери-природы.

Q3. Как собираются ваши окна?

Существует два основных метода сборки пластиковых окон: механическое крепление и полная сварка.Оба типа сборки могут пройти жесткие испытания в соответствии со спецификациями AAMA.

Полностью сварная конструкция использует химический состав винила. Виниловые окна AMSCO скошены и сварены плавлением, создавая воздухонепроницаемое уплотнение, предотвращающее проникновение воздуха и воды.

Пластиковые окна с механическим креплением собираются с помощью винтов, скоб и герметика в углах створки и рамы. Поскольку виниловые окна имеют полые камеры для повышения энергоэффективности, материала для крепления винтов не так много.Соединения могут ослабнуть или выйти из строя во время поездки с завода до вашего дома. И, как мы все знаем, герметик со временем портится, пропуская воздух и воду, сводя на нет любой выигрыш в энергоэффективности.

Для композитных окон, где материал рамы имеет твердую сердцевину, AMSCO использует методы столярных работ по дереву. Врезная створка и шпунтованные углы рамы обеспечивают структурную прочность, имитирующую внешний вид деревянного окна.

Другие композитные материалы, такие как стекловолокно, требуют дополнительной опоры в углах, известной как угловые шпонки, для стабилизации окна.Во время транспортировки и установки необходимы дополнительные меры предосторожности, чтобы предотвратить ослабление соединений в стекловолокне.

Q4. Что вы используете для армирования виниловых окон?

AMSCO использует армирование экструдированным алюминием во всех направляющих окон. Когда размер окна более полутора метров, используется дополнительное алюминиевое армирование. Некоторые производители окон могут использовать стальные вставки. Однако, если сталь не полностью закрыта, на ваших виниловых окнах может появиться ржавчина.

Q5. Сколько камер у вашего винила?

Качественные виниловые окна изготавливаются с использованием рам с несколькими полыми камерами. Различные камеры помогают предотвратить прохождение тепла через раму. Поскольку внешняя камера нагревается, она должна превзойти температуру следующей камеры, прежде чем она сможет повлиять на температуру следующей камеры. Виниловые окна AMSCO состоят из трех или четырех камер различной ширины.

Q6.Какие гарантии вы предлагаете?

Гарантии могут сильно отличаться от производителя к производителю. Обязательно попросите посмотреть гарантию производителя на выбранную вами продукцию. AMSCO гордится тем, что поддерживает свою продукцию, предлагая вам пожизненную гарантию, которая распространяется на любые дефекты материалов или изготовления, пока вы владеете своим домом. Для получения дополнительной информации об ограниченной пожизненной гарантии AMSCO нажмите здесь.

Q7. Проходят ли ваши монтажники обучение или сертификацию?

Деньги, которые вы вкладываете в качественные окна, могут быть скомпрометированы некачественной установкой.Плохая установка может привести к утечке воздуха и воды вокруг окон, затруднить эксплуатацию окна, предотвратить запирание замков и привести к тому, что уплотнитель не будет должным образом уплотняться.

Дилеры должны следовать процедурам установки, рекомендованным производителями. Узнайте у своего дилера об их программе обучения установке или о том, пользуются ли они сертифицированными установщиками. Спросите о программе и компании, которая стоит за любыми сертификатами. Хотя доступны и другие программы сертификации, AMSCO Windows предлагает своим дилерам сертификационные курсы через InstallationMasters™, программу обучения, разработанную Американской ассоциацией производителей архитектуры (AAMA).

Q8. Застрахованы ли ваши установщики?

Как вы знаете, мы живем в обществе, где повсюду судебные иски. Свяжитесь со своим страховым агентом перед проектом реконструкции и обсудите, какой страховой риск вы можете взять на себя. Вы можете нести ответственность за любые травмы, полученные на работе, или любой ущерб, причиненный вашему дому во время установки. Спросите у своего страхового агента, какие уровни страхового покрытия ответственности и компенсации работникам должны быть у вашего дилера и/или установщика, если таковые имеются.

Попросите копии страховых сертификатов у вашего дилера/установщиков, чтобы подтвердить страховое покрытие и получить все обещания в письменной форме. Если ваш оконный дилер полагается на субподрядчиков для установки, убедитесь, что они застрахованы по страховке дилеров, или докажите, что у них есть собственная страховка.

Q9. Через какое время мои окна прибудут?

Продолжительность времени от заказа до завершения установки зависит от множества переменных. Этот срок может занять от 2 до 12 недель в зависимости от сложности вашего заказа, ненастной погоды, времени выполнения установки и т. д.Ваш дилер должен предоставить вам типичный график, который вас устраивает и с которым вы согласны.

Типичный процесс начинается с подписания соглашения с дилером. Затем ваш заказ отправляется производителю окон для изготовления ваших окон. Производитель изготавливает, а затем отправляет ваши окна вашему дилеру. По прибытии ваш дилер назначит дату установки.

AMSCO гордится тем, что предлагает одни из лучших в отрасли сроков выполнения заказов, когда речь идет о производстве окон.Высокоэффективное производственное предприятие AMSCO своевременно изготовит и отправит ваши окна вашему дилеру, что не повлияет негативно на общий график, предоставленный вашим дилером. От ввода заказа в производственную систему AMSCO до готовности к отправке может пройти всего 5 рабочих дней. Некоторые дилеры заберут ваши окна на нашем складе, в то время как другие могут получать грузовики AMSCO ежедневно или еженедельно.

Q10. Сколько времени займет установка моих окон?

Стандартное окно AMSCO можно установить примерно за 2-3 часа.Тем не менее, это зависит от метода установки, объема подготовительных работ и отделочных работ вокруг окон в зависимости от того, сколько времени займет ваш проект установки.

%PDF-1.3 % 160 0 объект > эндообъект внешняя ссылка 160 74 0000000016 00000 н 0000001831 00000 н 0000002353 00000 н 0000002571 00000 н 0000003058 00000 н 0000003606 00000 н 0000003951 00000 н 0000004219 00000 н 0000005561 00000 н 0000005935 00000 н 0000006336 00000 н 0000007087 00000 н 0000007971 00000 н 0000008459 00000 н 0000008588 00000 н 0000009138 00000 н 0000009451 00000 н 0000009994 00000 н 0000010035 00000 н 0000010058 00000 н 0000018120 00000 н 0000018143 00000 н 0000024562 00000 н 0000024585 00000 н 0000030133 00000 н 0000030156 00000 н 0000036390 00000 н 0000037274 00000 н 0000037737 00000 н 0000037760 00000 н 0000043458 00000 н 0000043481 00000 н 0000049558 00000 н 0000049581 00000 н 0000056687 00000 н 0000056710 00000 н 0000063190 00000 н 0000063324 00000 н 0000063402 00000 н 0000066370 00000 н 0000070020 00000 н 0000070099 00000 н 0000072451 00000 н 0000075129 00000 н 0000078968 00000 н 0000081615 00000 н 0000081750 00000 н 0000081923 00000 н 0000082072 00000 н 0000082245 00000 н 0000082410 00000 н 0000082541 00000 н 0000082701 00000 н 0000082876 00000 н 0000083049 00000 н 0000083227 00000 н 0000083362 00000 н 0000083547 00000 н 0000083725 00000 н 0000083873 00000 н 0000084047 00000 н 0000084194 00000 н 0000084366 00000 н 0000084503 00000 н 0000084669 00000 н 0000084814 00000 н 0000084986 00000 н 0000085163 00000 н 0000085342 00000 н 0000085517 00000 н 0000085685 00000 н 0000085862 00000 н 0000001928 00000 н 0000002331 00000 н трейлер ] >> startxref 0 %%EOF 161 0 объект > эндообъект 232 0 объект > поток Hb«c««c`ȑ[email protected]

Окно из ПВХ Пошаговая инструкция по сборке Руководство по эксплуатации

Окно из ПВХ Пошаговая инструкция по сборке

ВАЖНО ДЛЯ УСТАНОВЩИКА могут потребоваться в соответствии с местными строительными нормами.
Пожалуйста, оставьте эти инструкции домовладельцу после завершения установки.

Перед началом любой работы тщательно проверьте все детали, чтобы убедиться, что они комплектны и не имеют следов или царапин на всех обработанных поверхностях. Прочитайте эти инструкции, чтобы ознакомиться с процедурой установки. Убедитесь, что у вас есть все необходимые инструменты и любые дополнительные предметы, например. обязательные, не входящие в комплекты.

Все номинальные размеры указаны в мм.ПРИ СОМНЕНИИ ОБРАЩАЙТЕСЬ К СПЕЦИАЛИСТУ.

Что вам нужно …

9 9 9
Item Описание Количество
1 ОКНО РАМА В СБОРЕ 1
2 SILL 1
3 ТОРЦЕВАЯ КРЫШКА ПОРОГА, ПРАВАЯ 1
4 ТОРЦЕВАЯ КРЫШКА ПОРОГА, ЛЕВАЯ 1
5

9 RE.3 х 40 мм

3
1
9 9
8
8 1
9 плоских упаковщиков 1
9 1 11 настенные крепления 1
12 12 герметик 1

немного больше, чем имеющийся размер оконной рамы, к окну можно установить удлиняющие профили.

НЕОБХОДИМЫЕ ИНСТРУМЕНТЫ

СБОРКА

Перед сборкой компонентов следует отметить, что окно ПВХ всегда открывается НАРУЖУ. Для подъема рамы в сборе на место могут потребоваться два человека.
Следующие инструкции содержат ссылки на крепления и фитинги, не входящие в комплект:

ПОДГОТОВКА ПРОЕМА

Важно, чтобы над проемом была установлена ​​подходящая перемычка.
Нанесите полоску универсального силиконового герметика вдоль внутренних выступающих краев нижней направляющей рамы (следя за тем, чтобы не заблокировать дренажные отверстия) и поместите подоконник на раму.
Отмерьте расстояние примерно 50 мм от каждого конца подоконника и отметьте карандашом. Просверлите подоконник и раму сверлом 3,2 мм в отмеченных местах и ​​закрепите винтами 4,3 x 40 мм.
Нанесите на концы подоконника силиконовый герметик и вставьте торцевые заглушки на место.

Чтобы окно работало плавно, очень важно правильно установить раму. Рама ДОЛЖНА быть установлена ​​вертикально и прямоугольно. Проверьте с помощью спиртового уровня достаточной длины, измерив угол рамы по диагонали, чтобы добиться одинакового размера, или используя угольник.Также рекомендуется проверить окно на искривление с помощью длинной линейки.

Убедитесь, что рама не деформирована при затягивании настенных креплений, регулярно измеряя окно по горизонтали. При необходимости используйте пакеры, чтобы предотвратить деформацию.
Во время установки рамы рекомендуется перепроверить ВСЕ аспекты перед окончательной установкой, так как неправильная установка рамы повлияет на работу окна и замка.

УСТАНОВКА РАМЫ из ПВХ

Как правило, все четыре стороны рамы должны быть закреплены следующим образом:

• Угловые крепления должны располагаться на расстоянии от 150 до 200 мм от внешнего угла
• Никакие крепления не должны располагаться менее чем в 150 мм от центральная линия стойки или ригеля
• Промежуточные крепления должны располагаться на расстоянии не более 600 мм
• На каждом косяке должно быть не менее 2 креплений

остеклите окно, отметив, где находятся уплотнители при снятии. Если вы используете фиксирующие скобы для установки, этот шаг не требуется.

b) Плотно вставьте рамку в отверстие, обеспечив одинаковый зазор со всех четырех сторон.
c) Поместите на одинаковом расстоянии плоские уплотнители (не входят в комплект) вокруг рамы, чтобы убедиться, что окно ровное, прямоугольное и отвесное.

d) Когда окно окажется в правильном положении, закрепите раму в проеме. При использовании фиксирующих скоб просверлите их в стене. Если они не используются, просверлите раму в стене.Закрепите раму с помощью подходящих крепежных деталей, соответствующих типу конструкции стены.

На что обратить внимание:

• Совместите отверстие для шурупа с кирпичами, они не будут надежно зафиксированы в стыке
• Количество необходимых шурупов зависит от размера окна, расстояние между шурупами не должно превышать 600 мм
• Будьте осторожны, чтобы не деформировать раму при затягивании (регулярно проверяйте ширину рамы, чтобы убедиться, что рама ровная)
e) Пожалуйста, проверьте, чтобы окно было прямым, ровным и отвесным.
f) Если вы удалили остекление окна, повторите остекление, убедившись, что стеклопакеты заменены.

ОКОНЧАТЕЛЬНЫЕ ФИТИНГИ

Заполните любые зазоры между кирпичной кладкой и рамой; если зазоры слишком широкие, фирменная расширенная П.У. перед обработкой универсальным силиконовым герметиком можно использовать наполнитель или пенопластовый стержень.
Прикрепите регулятор внутреннего вентиляционного отверстия к внутренней части головы.
Установите ручку на открывающееся окно.
Вставьте квадратный стержень в замок на внутренней стороне открывающегося окна и совместите отверстия для винтов.Закрепите открытый конец опорной пластины подходящим крепежным винтом. Поверните ручку, чтобы открыть второе крепежное отверстие. Вставьте второй крепежный винт и затяните оба винта перед заменой заглушки. Проверьте работу окна.

УХОД И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ЗА ВАШИМ ОКНОМ UPVC

Чистка и техническое обслуживание
После завершения установки необходимо провести первоначальную очистку. Удалите остатки мастики уайт-спиритом и промойте смесью мягких моющих средств.Поверхности следует регулярно мыть водой с мылом или мягким моющим средством. После очистки поверхности следует промыть чистой водой и высушить. Через соответствующие промежутки времени в течение срока службы окна любые составные части следует слегка смазывать маслом.

УСЛОВИЯ ГАРАНТИИ

Политика производителя направлена ​​на постоянное развитие и совершенствование, поэтому мы оставляем за собой право изменять спецификации без предварительного уведомления.

Насколько нам известно, этот продукт был в идеальном состоянии, когда он покинул наш завод.Перед установкой рекомендуется изучить его и проверить качество, правильность комплектующих и количество содержимого.

Покупатели должны иметь в виду, что претензии в отношении повреждения стекла, отделки или недостачи должны быть представлены продавцу до установки или заказа любого продавца. Производитель также оставляет за собой право отклонить претензии после установки продукта. Несоблюдение рекомендаций, изложенных в этих инструкциях, или установка способом, не одобренным производителем, может привести к полной или частичной аннулированию гарантии на продукт.Производитель гарантирует этот продукт в течение 10 лет с даты покупки, и никакие другие предложения или заявления какой-либо другой стороны не заменяют или не дополняют это предложение. Если какая-либо его часть выйдет из строя из-за некачественного производства или материалов, она будет заменена бесплатно (только поставка, затраты на установку не покрываются). На все поставленные детали будет распространяться гарантийный срок, равный оставшемуся периоду первоначальной гарантии на продукт, указанной ранее. Продукт не гарантируется в отношении условий использования или неправильного использования.На раму распространяется гарантия 10 лет, на стеклопакеты и фурнитуру — 2 года. При измерении всех аспектов качества стекла следуйте Руководству Федерации по стеклу и остеклению.

Эта гарантия не распространяется на поломку стекла, какой бы ни была причина, а также на любую неисправность, возникшую в результате неправильной установки.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован.
