Как закрепить дверцу в печке, установка печной дверки крепление печных дверок

Топочная дверца в кирпичной печи – один из наиболее важных элементов, напрямую влияющий на долговечность и эффективность конструкции. С её помощью в камеру сгорания подаётся топливо, регулируется процесс горения и всё это делается с большим комфортом. Казалось бы — что тут сложного? На деле же нередки неприятные сюрпризы – по истечении нескольких месяцев, а то и раньше, дверца начинает болтаться, вокруг неё появляются крупные цели и крошится кирпич, что может привести к плачевным последствиям. Рассмотрим как закрепить дверцу у топочной печи из кирпича.

Разделы статьи

Как установить топочную дверцу?

Топочные дверцы бывают нескольких видов:

  • Чугунные. Не пользуются популярностью по причине большого веса, сложности в установке и боязни высокой температуры.
  • Из нержавеющей стали. Чаще всего встречаются в банных печах, поскольку уверенно переносят контакт с водой.
  • Стеклянные. Наиболее привлекательный вариант – прекрасные эксплуатационные характеристики, а также возможность наблюдать за процессом горения.

Установка топочной дверцы кирпичной печи ответственна задача. Необходимо понимать, что под воздействием высоких температур происходит расширение металла, это в результате может привести к разрывам в кладке, если она сделана слишком плотно. Поэтому в процессе установки металлических элементов следует оставлять небольшой зазор.

Перед тем как приступить к монтажу, следует осмотреть дверцу и рамку к ней (как правило, они идут в комплекте) на предмет наличия повреждений, перекоса, а открытие при этом должно быть лёгким. Если печь угольная, то в изделии нужно высверлить отверстие в 13 мм для отвода газов. Поскольку дверца подвергается наибольшему механическому и температурному воздействию, каждый вариант крепления необходимо выполнять в строгом соответствии технологии и правилам установки.

Крепление на проволоку

В этом случае рекомендуется использовать нихромовую проволоку, поскольку она отличается жаропрочностью, высокой пластичностью и долговечностью. Перед установкой её необходимо присоединить к рамке дверцы, в которой, как правило, имеются специальные отверстия (если нет, то нужно их предварительно просверлить). Диаметр проволоки подбирается в зависимости от толщины шва в кладке и должен быть в 2–3 раза меньше. Для устойчивости и надёжности установки проволоку замуровывают не менее, чем на 2 кирпича, держа её при этом в натянутом состоянии, что делает весь процесс весьма трудоёмким.

Монтаж при помощи листовой нержавейки

Современный и наиболее распространённый способ по причине своей простоты и высокой надёжности результата. Конструкция выполняется из уголка и имеет одинаковые с дверкой геометрические размеры, при этом одна сторона помещается между кирпичами, а вторая – непосредственно в кладку, после чего покрывается раствором.

Особенности процесса:

  • Защита швов и кладки от воздействия высоких температур обеспечивается кремниевой теплоизоляцией. К тому же она компенсирует расширение металла при нагреве.
  • Наилучшая устойчивость достигается саморезами, которые ввинчиваются в кирпич.

Специалисты рекомендуют комбинировать данный способ с проволочным креплением – это позволит добиться отменной надёжности и долговечности.

Надёжная фиксация саморезами либо болтами

Метод наименее популярен и считается не самым надёжным, поскольку конструкция дверцы и рамки обладает немалым весом, особенно если они выполнены из чугуна. Перед монтажом в кирпичной кладке с рамкой сверлятся отверстия, после чего происходит установка с фиксацией саморезами или болтами.

ВАЖНО. Обязательно следует оставлять небольшой зазор между кирпичом и кладкой, поскольку при температурном расширении металла саморезы могут деформироваться и нарушить всю конструкцию.

Как выбрать?

Кирпичная печь может быть оснащена топочными дверцами, выполненных из различных материалов, особенности которых представлены в таблице:

Название Преимущества Недостатки
Чугун Присоединяется воздухозаборный патрубок из помещения, гарантируя тем самым полную герметичность топливной камеры Срок использования ниже, чем у остальных
Дверь можно купить либо собственноручно сделать
Железо Отлично держит тепло, имеет высокий уровень пожаробезопасности Следует периодически покрывать антикоррозийной термостойкой краской
Относительно недорогая стоимость
Прослужит долго, не понадобится ремонт или замена топочной двери
Стекло Может выдерживать большие температуры на протяжении длительного времени Очень быстро загрязняется и довольно хрупкая, поэтому при установке следует быть предельно осторожным
Хороша с эстетической точки зрения, так как сквозь нее можно наблюдать за огнем
Не взрывоопасна, благодаря использованию кварца и кристаллокерамики

Процесс работы

Установка качественной топочной дверки. К данному процессу нужно отнестись со всей ответственностью и
серьезностью. Она больше всех подвергается действию теплового и температурного расширения. Поэтому установить ее следует так, чтобы пространство в печке максимально плотно перекрывалось и осуществлялось надежное крепление дверцы в каменной кладке. Такая дверка печи крепится кляммерами, которые изготавливаются из стали.

Внизу дверку можно закрепить с помощью стальной проволоки, имеющую диаметр 2 мм, впоследствии закрыть ее раствором. Верх дверки нельзя закреплять проволокой, так как от влияния сильно высокой температуры она будут перегорать.

Кляммеры производят из стали. Все ушки должны выглядывать за рамку двери на 10-12 см, и крепятся они специальными заклепками. Нижнюю часть двери можно закрепить с помощью проволоки длиной около 60 см. Перед началом установки дверки нужно обернуть рамку асбестом. Материал можно использовать в виде шнура, крошки или листов, смачивая водой перед использованием.

В точном месте установки дверцы необходимо нанести слой глиняного состава на кладку. При использовании проволоки, концы прячут в швы. Обязательно уровнем выверяется горизонталь установки и фиксируется с помощью деревянной рейки. Один конец этой рейки кладется на рамку двери, а второй на три кирпича кладки, сверху на нее кладется кирпич. Далее на раствор выкладываются кирпичи, постепенно закладывая дверку в массиве печки. Каждый ряд начинается от дверки.

Виды монтажа

К процессу установки топочной дверцы нужно относиться со всей серьезностью, так как она больше остальных комплектующих подвергается тепловому расширению. Крепить ее следует надежно и так, чтобы пространство кирпичной печи полностью перекрывалось. Существует несколько способов монтажа дверцы в кирпичную кладку.

На проволоку

Для монтажа оптимально подходит нихромовая проволока.

Бывают случаи, когда печь приходится разбирать и собирать заново из-за того, что выпала топочная дверь. Происходит это, когда ее крепят с помощью алюминиевой проволоки или многожильных проводов. Печники с большим опытом работы советуют пользоваться нихромовым материалом, так как он гибкий и довольно жаропрочный. Чтобы установить дверцу таким способом нужно:

  • Продеть проволоку в специальные отверстия в раме дверцы (если их нет, то можно легко просверлить). Изделие должно быть в 2—3 раза меньше, чем швы каменной кладки.
  • В кладке проволоку расположить под углом к открывающему усилию. Таким способом дверца не выпадет.

При помощи элементов из листовой нержавейки

Монтаж с помощью нержавейки более прогрессивен. Они имеют вид пластин с отбортовкой либо цельной обечайкой. Отбортовкой пластины цепляются за раму дверцы. Закрепить в кирпичной кладке элементы следует при помощи саморезов. Пластины имеют свойство расширяться и сжиматься при изменении температуры, поэтому крепление не должно быть тугим, так как это ведет к разрушению кладки. Между кирпичами и нержавейкой прокладывается термоизолирующий материал.

Лучше всего подойдет кремнеземное волокно.

Для получения максимально надежного результата этот способ комбинируется с монтажом на проволоку.

На саморезы или болты

Этот способ является самым быстрым. Достаточно просто просверлить 4 отверстия нужного размера, заполнить их асбестовым шнуром и прикрутить дверку к кирпичам саморезами или болтами. Наполнитель можно использовать и другой, главное, чтобы у него было жаростойкое свойство. Этот способ — ненадежный. Если прибегнуть к нему, придется заменить топочную дверцу через короткий промежуток времени.

Духовка

Духовку обычно делают из крепкой стали. Зазоры определяются с помощью уровня, рамка оборачивается
листовым асбестом, имеющим ширину в полкирпича. Плоскость рамки вверху должна совпадать с поверхностью кладки последнего ряда кирпича, поэтому, при необходимости слой асбеста нужно увеличить.

Колосник нужно устанавливать на 25-30 см ниже топочного отверстия с уклоном в сторону топочной дверки. Поду топливника придается форма корыта, а прорези, расположенные между колосниками должны быть вдоль топливника.

Чтобы колосник не разрушал кладку при нагреве, необходимо оставлять зазоры 5 мм, которые потом засыпаются песком. С помощью раствора колосник крепить нельзя!

Поддувальная и вместе с ней прочистная дверка устанавливается аналогично дверке топки. Поддувальная дверца практически не подвержена высоким температурам, поэтому ее нужно плотно и крепко замуровать в кладку печки, обрабатывая швы с помощью глиняного раствора. Горизонталь рамки также определяется с помощью уровня.

Установка чугунной кухонной плиты

Абсолютно все плиты устанавливаются строго по строительному уровню. Для установки необходимо в самом верхнем ряду вытесать паз, соответствующий размеру плиты и имеющий зазор 5 мм с каждой стороны. Никакие стороны плиты категорически нельзя зажимать, так как во время нагрева будет изменяться и коситься противоположная сторона. Использовать нужно глино-асбестовый раствор. Их же нужно затирать весь верх плиты по всему периметру.

Самостоятельное строительство домашней печи предполагает использование специальных элементов, из которых состоит эта отопительная конструкция. Установка топочной дверцы кирпичной печи является ответственным этапом. Поэтому нужно знать о возможных способах закрепления этого печного прибора.

  • чугунные;
  • стальные;
  • со встроенным стеклом.

Первый вариант получил наибольшее распространение, поскольку он лучше всего соответствует такому показателю, как цена/качество. Печные элементы из нержавеющей стали устанавливают по большей части в помещениях, где есть контакт с водой, например в банях. Что касается дверец со стеклом, то их можно посоветовать тем, кто любит наблюдать за огнем.

Прежде чем приступить к установке печного прибора в кладку, необходимо проверить, насколько легко он открывается, чтобы после монтажа не возникало проблем. Бывают ситуации, когда дверка еще до установки открывается туго, но в процессе эксплуатации отопительной конструкции она разрабатывается. Если рассмотреть большую часть печей, которые установлены в деревенских домах, то в них дверные элементы не имеют прокладок из асбеста. Сегодня этот материал используется в промышленных печах, где он необходим для стойкости к высоким температурам.

Поскольку речь идет об установке печного прибора в домашних печах, то в них температура не настолько высокая, а сама рамка двери расположена на удалении от прямого огня. В этом случае установку на асбест можно не производить. Некоторые мастера при возведении отопительных конструкций, в которых в качестве топлива используется уголь, обходятся без асбеста, а дверцу устанавливают при помощи проволоки. Для гарантии в рамке печного прибора можно просверлить отверстия ближе к краю. Существует несколько способов, как установить топочную дверцу.

Устанавливаем дверцу в печи

Подготовка включает в себя следующие необходимые этапы:

  • Перед самой установкой необходимо детально обследовать саму дверцу и крепежную рамку (де факто берем то, что дверка уже изготовлена под необходимые размеры). Недопустимы трещины, перекосы дверки и рамки, ее плоскость должна быть ровной и плотно прилегать не только в области замка, но и по всей площади соприкосновения с рамой;
  • При обнаружении неудовлетворительного состояния дверка заменяется или же, если это возможно, устраняются дефектовки;
  • Сама дверка должна свободно двигаться в элементах крепления. Должно осуществляться легкое закрывание-открывание;
  • Если печка будет изготовлена только под уголь, то в дверке высверливается отверстие – 13 мм. в диаметре. Это отверстие будет отдушиной для газов, образующихся при сгорании антрацита.

Дверка подвергается наибольшему воздействию при эксплуатации печи. Она несет на себе механические нагрузки, а также усиленные тепловые. Для того, чтобы долговечность заслонки продлилась максимально долго необходимо соблюсти следующие инструкции по каждому варианту крепления.

На нихромовую проволоку

Нихром прекрасно зарекомендовал себя в решении данного вопроса благодаря повышенной устойчивости к жару и при этом сохранив свою пластичность в виде проволоки. Такое крепление с гарантией прослужит 20 лет. Как закрепить дверцу у печи из кирпича:

Основной недостаток данного метода заключается в том, что проволоку необходимо держать в натянутом состоянии и постепенно заделывать в шов между кирпичами. Длина проволоки полтора-два кирпича. Весь процесс весьма трудоемок.

На конструкцию из листовой нержавейки

Установка топочной дверцы кирпичной печи этим методом имеет наиболее частое распространение. Рама представляет собой конструкцию, которая одинакова с дверкой по геометрическим размерам, но при этом пластины рамки имеют специальные буртики. Выполняются из уголка, одна сторона которого укладывается в расстояние между кирпичами, в кладку. Далее все промазывается раствором.

Способ, того как правильно вложить дверцу в печь на профильном уголовке может быть скомбинирован с первым — на проволоке, в таком случае крепеж будет и надежен, и долговечен.

На саморезы или болты

Данный метод имеет место быть, но в среде печников он является наименее распространенным и надежным. Дело в том, что сама конструкция рамки и дверки весьма тяжелая, особенно если выполняется из чугуна. Такой способ применим в вопросе о том, как закрепить в печи дверцу для дымохода, а не для топки.

  • В рамке и кирпичной кладке фронтально высверливаются отверстия;
  • Рамка крепится на анкера по месту установки дверки.

    Общая схема монтажа

    Установка на анкера

    Проверка и докрутка

Дверка и кладка должна иметь небольшой буфер, так как нагрев рамки в контакте с кирпичом приведет к ее искривлению, а также порче саморезов – они могут изогнуться и вылезти из места вворачивания. В таком случае дверка взаимно отойдет от кладки.

Способы монтажа: выбирай любой!

Проверьте, насколько просто открывается и закрывается дверца. Если деталь новая и тугая, ее нужно разработать до установки.

Существует несколько путей, как можно «внедрить» деталь в кладку: на уголок, с помощью короба из нержавейки и т.д. Опишем самые популярные.

Монтаж топочной дверцы на проволоку


Опытные печники рекомендуют использовать нихромовую проволоку, так как эта марка стали обладает одновременно пластичностью и хорошей жаропрочностью. Она прослужит вам верой и правдой несколько десятилетий.

К раме топочной дверцы нужно присоединить проволоку, диаметр которой в 2-3 раза меньше толщины швов в кирпичной кладке. Обычно в дверцах уже есть специальные отверстия под проволоку, поэтому этот этап монтажа не вызовет трудностей. Но если готовых отверстий нет, не беда. Просверлить дырочки в чугунном изделии легко, со стеклом придется повозиться дольше.

«Минус» способа в трудоемкости, так как приходится замуровывать натяженную проволоку в кирпичную печь на серьезную длину (обычно не меньше, чем на 2 кирпича), а это большой участок кладки под переборку.

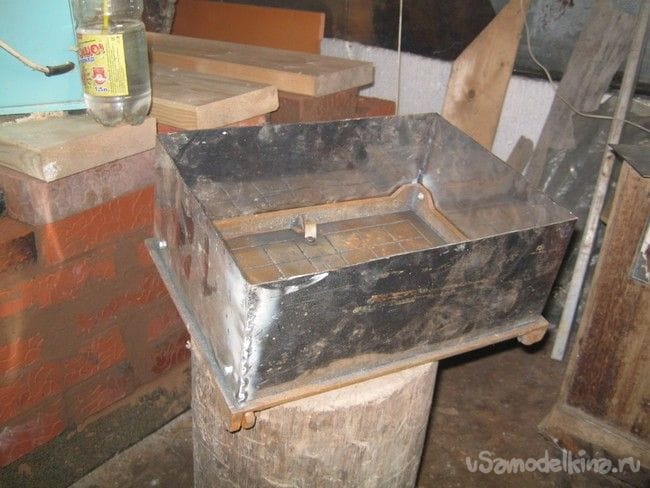

Монтаж на элементы из листовой нержавейки


Эти способы более прогрессивные. Элементы для монтажа из нержавейки представляют собой или пластины с отбортовкой, или цельную обечайку. Между нержавейкой и кладкой обязательно укладывается термоизолирующий негорючий материал, например, кремнеземное волокно. Это одновременно и защита от высоких температур, и обеспечение демпфирования линейных повторяющихся расширений металлических изделий во время интенсивного нагрева.

Пластинки с отбортовкой держат деталь, цепляясь за кирпичную кладку. Причем эти пластины нужно ставить на саморезы, а отверстия просверлить заранее.

Цельная обечайка ставится на раму топочной дверцы. Толщина металлического листа в этом случае должна быть меньше, чем при использовании пластин.

Если вы хотите добиться максимальной надежности, можно использовать установку на полосу металла в сочетании с первым способом монтажа на проволоку.

Монтаж дверцы на саморезы или болты

Довольно сомнительный в плане надежности вариант монтажа чугунных, металлических и стеклянных деталей для топки.

Ни в коем случае не ставьте изделие в кладку плотно. Также следует избегать герметизации щелей раствором из глины и песка. Деталь нагревается быстро и сильно, а значит, при расширении способна вызвать растрескивание кирпича и разрушить кладочные швы.

Обратите внимание, что предложенные варианты можно использовать как для установки детали в новую печь, так и при ремонте старой.

Для наглядности мы подготовили видео, которое поможет понять, как правильно осуществить монтаж этого элемента топки.

Советы и рекомендации для надёжной установки

Несмотря на то что каждый из способов несложен и не требует определённых навыков и умений, на некоторые моменты всё же стоит обратить своё внимание:

  • прежде всего, монтаж следует выполнять с закрытой дверцей, но не запертой – в определённый момент она сама откроется в нужном положении;
  • для того чтобы открытый запор не приводил к раскрытию топки, нужно отклонить конструкцию сверху на 2–3 мм;
  • если высота рамки не совпадает с кладкой, то компенсировать разницу необходимо кирпичными фрагментами или же сделать в кирпиче борозды.

Независимо от выбранного метода, залогом надёжного крепления и многолетней эксплуатации является внимательное и ответственное выполнение работ, а также использование надёжных материалов. Помните, что печка делается на десятки лет и экономить в этом случае попросту не имеет смысла.

Три способа разных способа вмонтировать дверцу

Мастера предпочитают встраивать печные элементы следующим образом: при помощи крепежных деталей из нержавейки, «на уголок» и тому подобное.

Первый способ. Монтируем топочную дверцу на проволоку

Монтаж топочной дверцы на проволоку

Главное в этом способе — выбрать такую проволоку, чтобы она не сгорела. Лучше всего для этой цели подходит нихромовая. Она жаропрочна и пластична, так что прослужит долго.

Проволока продевается в отверстия в раме дверцы.

Толщина проволоки подбирается в зависимости от толщины шва кладки. Толщина проволоки составляет не более 1/3 шва. Чтобы держаться в кладке прочно, располагаем проволоку под углом к открывающему усилию. Встроенная таким образом проволока не даст дверце шанса выпасть при открывании. Это и есть способ «на уголок».

Длина проволоки должна быть достаточно длинной — на 2 толщины кирпича. Если придется менять дверцу — это основной минус, так как много разбирать.

Второй способ. Монтаж дверцы на пластины из нержавейки

Монтаж печной дверцы на пластины

Пластины имеют отбортовку, которой цепляются за рамку дверцы. Крепятся пластины к кирпичам на шурупы. Крепление не должно быть тугим и жёстким, так как пластины подвержены сжатию и расширению при меняющейся температуре. Жестко закрепленные элементы могут разрушить кладку. Между пластиной и кирпичами проложите термоизолирующий материал. Хорошо подойдет кремнезёмное полотно.

Здесь же будет хорош и комбинированный способ крепления дверцы, то есть, если вы добавите сюда крепление на проволоку.

Третий способ. Крепление топочной дверки на болты или саморезы

Это самый быстрый и самый ненадежный способ крепления дверцы печи. Вы просто прикручиваете дверцу через заранее просверленные отверстия к кладке.

Общий совет для всех способов. Поскольку дверца расширяется при нагревании, то не следует её монтировать в кладку слишком плотно, иначе при высоких температурах она способна эту кладку разрушить.

Чем замазать щели монтируемой дверки? В плавильных цехах используют асбест. Температуры там очень высокие. Для древесных и угольных печей домашнего пользования этот материал не обязателен.

Мы рассмотрели три способа монтажа топочной дверцы печи: проволочный, при помощи стальных пластин и на болты или саморезы. Все способы имеют свои плюсы и минусы. Однако, самый надёжный — это комбинированный: на проволоку и стальные пластины.

Как установить топочную дверцу, три способа укладки кирпичей

Купить печное литьё в Находке вы можете в нашем магазине «Скобяная лавка» по адресу Угольная, 59. Здесь вы найдёте чугунную плиту для печи, дверцы для печей, духовки и иные изделия печного литья.

Что делать если не держится дверка

В качестве временной меры можно посоветовать укрепить дверку при помощи саморезов в кирпичную кладку. Но по окончании отопительного сезона все равно придется разбирать печь и перекладывать ее по-новому.

Если дверка просто выпала во время топки, то действовать придется оперативно – сначала попытаться установить ее на место и подпереть негорючим материалом, например, кирпичом. После окончания горения топлива и остывания печи необходимо выяснить, как был закреплен корпус и попытаться установить все снова.

Как вариант можно со стороны топки вставить 2 отрезка арматуры и попытаться связать их с корпусом отрезком нихромовой проволоки.

Как установить дверцу в печи. Установка печных дверок в кирпичную печь. Как закрепить дверцу в печке

Кирпичи первого ряда сначала выкладываем без раствора с учетом шва согласно порядовке. Определив положение угловых кирпичей, кладем их на раствор, при помощи уровня проверяя горизонтальность. Легкими ударами киянки осаживаем выступающие кирпичи. Добившись горизонтальности, заполняем периметр первого ряда кирпичом на растворе, контролируя кладку уровнем. Рулеткой проверяем размеры печи в плане и диагонали. Диагонали в прямоугольнике должны быть равны. Если диагонали не равны, то подбиваем угловые кирпичи, пока не добьемся их равенства, тем самым получив параллельность сторон периметра. После этого закладываем кирпичом на растворе середину первого ряда.

Уложив первый ряд, кладем угловые кирпичи второго ряда, контролируя вертикальность углов при помощи уровня или отвеса. Аналогично первому ряду выкладываем сначала периметр, а потом середину второго ряда согласно порядовке. Выложив второй ряд, забиваем в углы в шов между первым и вторым рядом гвозди длиной 80-100мм.

Затем опускаем отвес поочередно на все углы второго ряда и отмечаем на потолке точки, из которых опущен отвес.

Затем в эти точки забиваем такие же гвозди, привязываем капроновый шнур к соответствующим гвоздям и натягиваем его. Проверяем отвесом вертикальность шнуров. Если есть отклонения, то их устраняем подгибанием верхних гвоздей. Таким образом, получается контур печи в пространстве. Кладку последующих рядов ведем, контролируя вертикальность углов по шнурам, что значительно сокращает время, необходимое для контроля.

Последующие ряды кладем аналогично первым двум, каждый ряд сверяя с порядовкой. По ходу кладки внутренние и наружные поверхности очищаем от излишков выдавленного раствора мастерком. После выкладывания каждых 4-5 рядов протираем мокрой тряпкой стенки дымоходов.

Толщина шва печной кладки должна быть как можно тоньше. В толстых швах раствор выкрашивается и кладка становится непрочной. Раствор должен плотно заполнять шов, выдавливаясь из него. Во время кладки соблюдаем правило перевязки кирпичей. Каждый вертикальный шов должен перекрываться кирпичом следующего верхнего ряда. Обычно такой шов проходит по середине лежащего выше кирпича. Этого, однако, не всегда удается достигнуть. В некоторых местах приходится класть кирпич так, что перекрытие получается меньше половины длины кирпича. В любом случае оно должно быть не меньше четверти длины кирпича.

Топку печи лучше выкладывать из шамотного кирпича, т.к. он выдерживает более высокую температуру. Перевязка швов кладки из шамотного и печного кирпича не желательна из-за разного коэффициента линейного расширения.

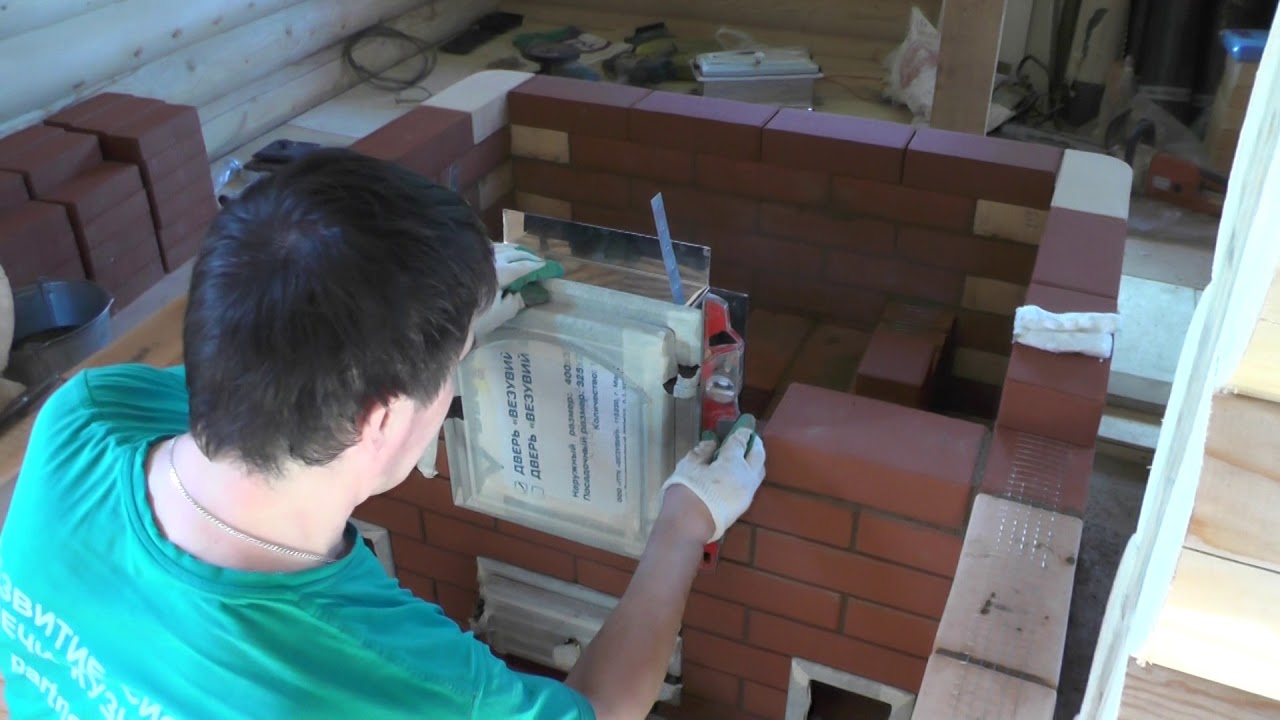

Монтаж топочной дверцы в кирпичную кладку

Поэтому из шамотного кирпича выкладывают или целиком ряд, или делают футеровку топки на ребро. Между футеровкой и шамотным кирпичом оставляем зазор не менее 5 мм.

Установка прочистных и поддувальной дверок

Перед установкой дверки проверяем на плотность прилегания полотна к рамке, свободное вращение полотна в шарнирах, отсутствие перекосов, возможность фиксации закрытия их и наличие отверстий для крепления в кладке. Обнаруженные дефекты устраняем до установки или заменяем дверку.

В отверстия дверок вставляем вязальную проволоку длиной 50-60 см, сворачиваем ее вдвое и скручиваем.

На кирпичную кладку в месте установки дверки наносим раствор. Устанавливаем дверку, проверяем вертикальность и горизонтальность и фиксируем ее при помощи кирпичей. Затем закладываем концы проволоки в швы кладки.

Установка колосника

При установке печных приборов надо помнить, что чугун и кирпич при нагревании расширяются не одинаково. Особенно это сказывается на поведении приборов, установленных в зоне высоких температур. Если их плотно замуровать в печную кладку, то при нагревании чугун порвет кладку. Поэтому колосник, топочную дверку и плиту следует устанавливать с зазорами. Колосниковую решетку укладываем без раствора с зазором не менее 5 мм со всех сторон. Она должна свободно выниматься для замены в случае прогорания или поломки.

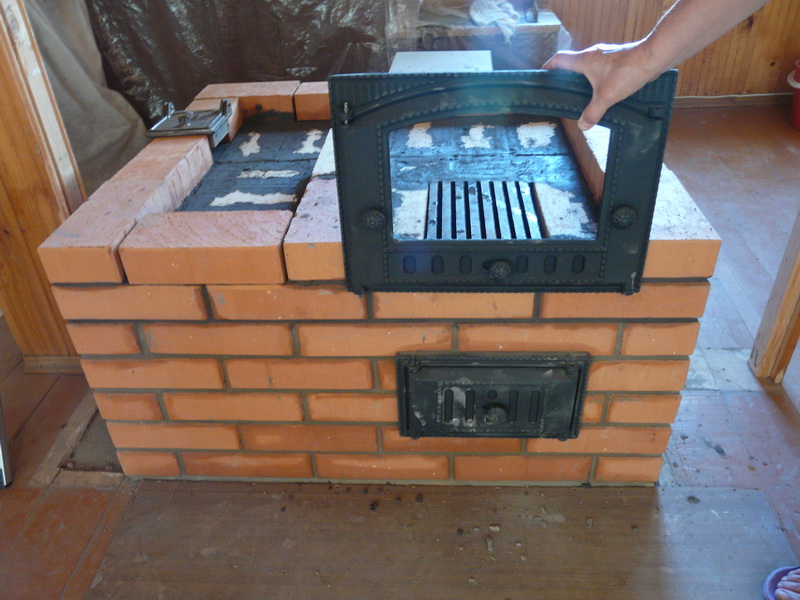

Установка топочной дверки

Топочная дверца устанавливается, так же как и поддувальная, только оборачивается асбестом для заполнения температурного зазора. Проверяем вертикальность и горизонтальность дверки и фиксируем при помощи кирпичей и доски.

При интенсивной эксплуатации печи проволока может отгореть. Чтобы предотвратить это, верхнюю часть дверки можно закрепить при помощи кляммера. Кляммер делают из полосовой стали сечением 25х2.0 мм. Ушки должны выступать за рамку дверки на 100-120 мм. Крепится кляммер к дверке при помощи заклепок или болтов с гайками.

Перекрывается дверка навешиванием по полкирпича с каждой стороны

или кирпичом в замок.

Для проема больше 250 мм перекрытие выполняется клиновой перемычкой.

Установка плиты

Ряд, на который будет устанавливаться, плита выкладываем сначала без раствора. Кладем сверху плиту и очерчиваем ее расположение. Затем выбираем паз в кирпиче с учетом температурного зазора 5 мм во все стороны от плиты. Выкладываем кирпич на раствор. Заполняем паз раствором, кладем в него асбестовый шнур по периметру плиты, опускаем плиту на место и осаживаем ее киянкой, добиваясь ее горизонтальности по уровню.

Установка духовки

Духовку тоже оборачивают асбестом по периметру и шириной в полкирпича. Сторона духовки, выходящая к топке, выкладывается кирпичом на ребро, а сверху ее замазывают слоем раствора 25-30 мм для предотвращения прогорания стенок духовки.

Кладка арок и сводов

При кладке печей часто приходится перекрывать различные топочные отверстия, топливники и всевозможные камеры, применяя перемычки простой и сложной формы. Перекрытие в стене называют аркой, а перекрытие, устраиваемое между стенами — сводом. Количество кирпичей в арке и рядов в своде должно быть нечетным. Средний нечетный кирпич – замковый.

Любую перемычку начинают с закладки пят, которые выполняют по шаблону. Так как высота арки или свода бывает разная, то и угол пяты изменяется. Нельзя применять одну форму пяты для всех арок и сводов.

На этих фотографиях показана установка кружала и кладка арочного перекрытия топки барбекю.

А на следующих фотографиях показана кладка свода для перекрытия ниши для дров.

Говорят, что лучше один раз увидеть, чем 100 раз прочитать, поэтому специально для Вас я подготовил видео-руководство «Печи своими руками», где показаны все нюансы кладки кирпичной печи в видеоформате.

Как отремонтировать печь

Русская печь — это отопительно-варочный агрегат с лежанкой для отдыха. Она складывается из кирпича огнеупорного состава, располагается на приподнятом фундаменте и рассчитана на длительное остывание после окончания топки. Конструкция отличается внушительными габаритами, но в современных условиях ее иногда упрощают до 2-х частей: варочной камеры и трубы. Как правило, поломкой являются трещины в корпусе, поэтому ремонт печей данного типа основан чаще всего на восстановлении их целостности. Не допускать таких ситуаций можно проведением профилактического ремонта, контролем состояния швов кладки и деталей печи.

Поломки русской печи

Высокие температуры приводят к развалу кирпичной конструкции, если есть даже небольшое нарушение технологии кладки. Также к ремонту приводит неправильная эксплуатация и износ деталей. Внешне сбои в работе можно определить по следующим симптомам:

  • уменьшилась тяга в дымоходе;
  • появились трещины в корпусе из-за его расширения во время работы топки;
  • растрескивание кладки шамотного кирпича в топке.

Несложный ремонт русской печи можно сделать самостоятельно, если есть хотя бы какие-нибудь навыки строительства. Важно понимать, что небольшие, на первый взгляд, поправки могут превратиться в крупный ремонт. Это связано с тем, что сразу невозможно оценить весь объем поломок. Иногда во время демонтажа некоторых элементов разваливаются значительные части стенок, фундамента, дымохода.

Устранение плохой тяги

Если плохая тяга связана с налипанием сажи, необходимо сделать чистку дымохода. Работу можно выполнить своими руками, но надо запастись необходимыми приспособлениями. Сначала специальным ершом прочищают дымоход с крыши. Затем находят в разных частях трубы закладные кирпичи, вытаскивают их и прочищают каналы. Вместо них могут предусматриваться прочистные дверцы. Закладные кирпичи делают слегка выступающими. Благодаря этому их легко найти среди других элементов кладки.

Также герметизация может нарушиться по причине незакрытой дверцы вьюжка. Все эти факторы приводят к задымлению помещения, поэтому ремонт печей и каминов направлен сначала на обеспечение тяги. При очистке трубы мусор будет сыпаться в специальную нишу под трубой, из которой его выметают, вычищают. Если тяга не улучшилась, значит, нарушена герметизация из-за не плотно закрытой прочистной дверцы или не задвинутого закладного кирпича.

Уплотнение, замена топочной дверцы

Нельзя допускать неплотного закрывания дверцы топочной камеры. Щель даже в несколько миллиметров надо устранять. Для такого ремонта приготавливают раствор из огнеупорной глины и асбестового порошка (или из глины, цемента и песка). Пазы по периметру зачищаются и заполняются раствором. Если щель широкая, ее заполняют керамическим шнуром и смесью.

Иногда дверца топки требует полной замены. В таком случае требуется замена кирпичной кладки по ее периметру. Разборку начинают с верхнего горизонтального ряда. Разбивают не более 3-х рядов, а в вертикальной кладке разбивают по 1-му ряду. Затем делают новую кладку из кирпича с применением жаростойкой смеси. Данный вид ремонта относится к капитальному, поэтому ее надо делать мастеру с опытом.

Ремонт щелей корпуса

Стенки корпуса расширяются от нагрева, и от давления тяжелого свода могут появиться трещины в швах. Их надо замазать, и сделать это можно своими руками, без вызова мастера. Важно правильно замесить раствор, чтобы он не рассыпался уже на следующий день после работы топки.

Смесь можно сделать самостоятельно, смешав шамотную глину с песком в пропорции 1:1. Также можно использовать покупные сухие огнеупорные смеси, основой которых являются оксиды алюминия. Без добавок они рассчитаны на температуру до 900 C. Однако параметры можно увеличить добавлением глиноземного цемента. Тогда максимально допустимая температура составит 1200 C, а использование для замеса вместо воды жидкого стекла повышает данный показатель до 1600 C.

Замазывание щелей осуществляют раствором, разведенным до вязкого состояния. Щели непосредственно перед работой смачивают водой. Затем шпателем накладывают раствор и разравнивают его. Ширина шва может составить 5-14 мм, это зависит от состава раствора. Важно, чтобы коэффициенты расширения смеси и кирпича совпадали . тогда трещины не появятся снова во время нагрева печи.

Установка плиты в кирпичной печи

При самостоятельном строительстве печи каждый хозяин сталкивается с установкой специальных печных элементов.

Установка #8212; очень ответственная работа. Но не все знают, как это правильно сделать. Дальнейшая статья подробно расскажет, об установке хорошей топочной дверки и всех остальных элементов.

К печным специализированным приборам относятся: различные по назначению дверцы, решетки колосниковые и разные печные задвижки. Необходимы они для обеспечения горения в печи и удобного пользования печью. Поэтому все печные элементы должны быть качественно установлены и исправными.

Подготовка к работе

  • перед началом установки дверцы надо проверить на силу ее прилегания к самой рамке, отсутствие различных перекосов, возможность хорошей фиксации закрытия, свободное поворачивание полотна и наличие соответствующих отверстий для прикрепления дверки в кирпичной кладке печи;
  • если обнаружились какие-либо дефекты, их нужно удалить или заменить дверцу;
  • необходимо, чтобы шибер задвижки свободно двигался в пазах и полностью закрывать отверстие, в самой рамке не допускается наличие трещин;
  • если планируется топить печь лишь углем, в самом шибере нужно просверлить отверстие размером 13-18 мм.

Особенности установки

Осуществляя установку печных элементов, надо помнить, что различные материалы, такие как кирпич и любой металл во время нагрева расширяются по-разному. В особенности это касается приборов, установленных в зоне высокой температуры. Если кладку сделать плотной, при сильном повышении температуры приборы порвут ее. Именно поэтому их устанавливают таким методом, чтобы во время нагрева было возможно свободное расширение без угрозы для печи.

Как закрепить дверцу в печке

Чтобы это сделать, нужно колосник уложить в проем с точным 5 миллиметровым зазором. Во время поломки он должен свободно выниматься для осуществления замены. Укладывают колосник без использования раствора, пазы засыпают песком.

Процесс работы

Установка качественной топочной дверки. К данному процессу нужно отнестись со всей ответственностью и серьезностью. Она больше всех подвергается действию теплового и температурного расширения. Поэтому установить ее следует так, чтобы пространство в печке максимально плотно перекрывалось и осуществлялось надежное крепление дверцы в каменной кладке. Такая дверка печи крепится кляммерами, которые изготавливаются из стали.

Внизу дверку можно закрепить с помощью стальной проволоки, имеющую диаметр 2 мм, впоследствии закрыть ее раствором. Верх дверки нельзя закреплять проволокой, так как от влияния сильно высокой температуры она будут перегорать.

Кляммеры производят из стали. Все ушки должны выглядывать за рамку двери на 10-12 см, и крепятся они специальными заклепками. Нижнюю часть двери можно закрепить с помощью проволоки длиной около 60 см. Перед началом установки дверки нужно обернуть рамку асбестом. Материал можно использовать в виде шнура, крошки или листов, смачивая водой перед использованием.

В точном месте установки дверцы необходимо нанести слой глиняного состава на кладку. При использовании проволоки, концы прячут в швы. Обязательно уровнем выверяется горизонталь установки и фиксируется с помощью деревянной рейки. Один конец этой рейки кладется на рамку двери, а второй на три кирпича кладки, сверху на нее кладется кирпич. Далее на раствор выкладываются кирпичи, постепенно закладывая дверку в массиве печки. Каждый ряд начинается от дверки.

Духовка

Духовку обычно делают из крепкой стали. Зазоры определяются с помощью уровня, рамка оборачивается листовым асбестом, имеющим ширину в полкирпича. Плоскость рамки вверху должна совпадать с поверхностью кладки последнего ряда кирпича, поэтому, при необходимости слой асбеста нужно увеличить.

Колосник нужно устанавливать на 25-30 см ниже топочного отверстия с уклоном в сторону топочной дверки. Поду топливника придается форма корыта, а прорези, расположенные между колосниками должны быть вдоль топливника.

Чтобы колосник не разрушал кладку при нагреве, необходимо оставлять зазоры 5 мм, которые потом засыпаются песком. С помощью раствора колосник крепить нельзя!

Поддувальная и вместе с ней прочистная дверка устанавливается аналогично дверке топки. Поддувальная дверца практически не подвержена высоким температурам, поэтому ее нужно плотно и крепко замуровать в кладку печки, обрабатывая швы с помощью глиняного раствора. Горизонталь рамки также определяется с помощью уровня.

Установка чугунной кухонной плиты

Абсолютно все плиты устанавливаются строго по строительному уровню. Для установки необходимо в самом верхнем ряду вытесать паз, соответствующий размеру плиты и имеющий зазор 5 мм с каждой стороны. Никакие стороны плиты категорически нельзя зажимать, так как во время нагрева будет изменяться и коситься противоположная сторона. Использовать нужно глино-асбестовый раствор. Их же нужно затирать весь верх плиты по всему периметру.

Ремонт печи своими руками.

Строительством печи в своем доме в основном занимаются специалисты, в крайнем случае можно своими руками, если есть какой либо опыт и грамотные чертежи.

Но сделать ремонт печи своими руками может любой человек. По прошествии какого то времени при очередном осмотре источника отопления заметили неполадки и поняли что пора производить ремонт печи своими руками или какой то ее части.

Сделать хороший ремонт печи своими руками, устранить какие либо недостатки может каждый кто имел дело с растворами и кирпичом.

Ремонт печи своими руками.

Небольшой ремонт печи своими руками или камина подразумевает такие работы как: заменить прогоревшие колосники, замазать трещины или сколы, заменить изношенные дверки, задвижку или отдельные обгоревшие кирпичи.

Со временем кладка печки трескается появляются щели, раствор из швов начинает крошиться, требуется срочно сделать ремонт печи своими руками. В этом случае щели следует расширить при помощи шабера, в процессе расширения следует убрать старый раствор.

Удалив мусор и пыль щель смачивают водой затем замазывают раствором. Для контроля целостности печи служит ее побелка известью, появление любой трещины или сквозной трещины будет заметна на побелке в виде черноты.

Ремонт печной дверки.

По истечении какого то времени у вас расшаталась топочная дверка, тут требуется ремонт печи своими руками используя раствор и при необходимости новые кирпичи. Пришло время поменять старую топочную дверку на новую, для этого ее нужно аккуратно достать вместе с коробкой и крепящей проволокой.

Делая ремонт печи своими руками вначале аккуратно удаляем кирпичи вокруг коробки, также те которые плохо держатся на основании, шатаются или откололись.

Если крепящая проволока сгнила и отпала, тогда ее нужно заменить на новую. Наиболее подходящий вариант крепящей проволоки для рамки топочной дверки это толщина ее должна состовлять 3 мм.

Для хорошего крепления проволоку следует вставить в отверстие коробки затем скрутить вдвое, оставив небольшие концы для крепежа рамки в кладки печи.

Чтобы в дальнейшем проволока не ерзала и коробка дверки не расшаталась, ее концы следует загнуть под углом и уложить в скол верхнего кирпича. Затем кирпичи и место где стояла коробка дверки очищают от старого раствора, пыли, грязи и смачивают водой.

Производя ремонт печи своими руками закладывая коробу топочной дверки кирпичом, нужно надежно ее закрепить в проеме. Для этого размер проема для коробки делается как можно точнее, с минимальной щелью.

Зазор между печной коробкой дверки и проема для коробки не должен превышать 2-3 мм, так как при частом открывании и закрывании топочной дверки, при большом зазоре, раствор может выпасть, коробка дверки вновь расшатается и потребуется вновь делать ремонт печи своими руками. После замены топочной дверки все швы и имеющие трещины тщательно замазываются раствором.

Ремонт топки

Если прогорели колосники следует только заменить решетку удалить старую зачистить место и поставить новую. Производя ремонт печи своими руками по замене решетки устанавливая новую на место старой следует учесть что метал при нагревании расширяется а при остывании сжимается.

Устанавливая на зачищенное место новую решетку нужно оставить небольшие зазоры и засыпать их песком. Производя ремонт печи своими руками по замене колосников следует хорошенько прочистить источник отопления — топку

Внутри топка печки или камина для сохранения тепла выкладывается огнеупорным шамотом на ребро или если повезет, то можно найти старинный печной кирпич который хорошо держит высокую температуру. Этот материал нагреваясь долго может сохранять тепло и обеспечить нормальную температуру в помещении.

Для обеспечения бесперебойной работы печи или камина, нужно изредка проводить осмотр источника отопления, осматривать кладку на наличие трещин, состарившихся или выгоревших кирпичей или других дефектов и если потребуется то производить ремонт печи своими руками — топки.

При обнаружении таких повреждений при осмотре топки нельзя откладывать ремонт печи своими руками на неопределенное время. Вовремя исправленные дефекты внутреннего пространства топочного отделения обеспечит сохранение ее теплоотдачи и безопасного использования.

При ремонте кладки топки важное значение имеет какой соответствующий строительный материал вы используете.

В топочном отделении в процессе сгорания отопительного материала образуется очень высокая температура поэтому производя ремонт печи своими руками нужно правильно подобрать марку цемента, который сможет выдержать большие температуры.

Для такого ремонта топки имеется в продаже огнеупорный цемент или пироцемент. В зависимости от повреждения и для какой работы приготовляется раствор зависит его густота.

Для заполнения трещин или щелей приготавливается густой раствор, если производится замена выгоревших кирпичей на новые, то раствор нужно готовить чуть пожиже. Время для использования приготовленного для ремонта раствора один час.

Ремонт борова.

Часто мы забываем осматривать систему газа отвода — боров на чердаке. Нарушение его кладки, образование щелей или трещин способствует задымлению печи. Кирпич в системе газа отвода может отвалиться, выкрошиться раствор в шве в следствии воздействия отходящих газов или климатических условий.

В этом случае нужно сделать ремонт печи своими руками. обеспечить дыму беспрепятственный выход через систему газа отвода.

Для этого дефектные швы следует хорошенько очистить от старого раствора и сажи, убрать мусор и пыль, затем смачиваются водой и замазывают густым раствором.

Для лучшей надежности системы газа отвода кладку поврежденного места следует переложить вновь.

Комментариев пока нет!

Итак, в прошлый раз мы рассмотрели общий алгоритм работы при самостоятельном ремонте кирпичной печи и остановились на ремонте или замене топочных дверец. Это был пункт 4.2. Необходимо заметить, что почти все проблемы с топочными дверцами редко бывают самостоятельными и их, как правило, сопровождает комплекс проблем: проблемы с кирпичной кладкой вокруг топочной дверцы, разрушение и расстрескивание кирпичей, выкрашивание и разрушение швов.

Часто, эти кирпичи бывают или полностью или частично разрушенными и также требуют замены. Поэтому вначале, перед установкой новой или заменой старой дверцы, вам нужно будет заменить кирпичи. Как это сделать? Это зависит от способа установки дверцы, который вы выберете. Существует несколько методов, которые подробно рассматриваются в различных источниках, я лишь кратко опишу их: первый способ классический и весьма распространённый – на проволоку. На фотографии ниже хорошо видна эта проволока, единственно замечу, тут я запечатлел процесс демонтажа старой дверки и частичной разборки кладки

Для наилучшего результата использую проволоку из нихрома — нихромовую. Это марка стали Х10Н80. Она обладает хорошей пластичностью и жаростойкостью. Как показывает практика, такая проволока «стоИт» в печах десятилетиями без особых проблем. При ее отсутствии можно(?) использовать и друие стали, однако я этого категорически не рекомендую. В своей практике, ремонтируя старые печи, я даже встречал дверки топочные, закрепленные на медной проволоке. Сам процесс: к рамке дверцы присоединяется проволока диаметром меньшим (в два — три раза, примерно) чем толщина швов кладки вашей печи. В подавляющем большинстве топочных дверок уже имеются отверстия для крепления проволоки. Однако, если вдруг вам попадется рамка дверцы без отверстий или вы сочтете заводское расположение не удобным, это не проблема. Чугун, как правило, очень хорошо поддается механической обработке. Вы можете просверлить нужные вам отверстия обычными сверлами по металлу — как правило с наконечниками из быстрорежущей стали. Не забывайте охлаждать сверло в эмульсии (масле) — так оно прослужит значительно дольше. Очевидным недостатком данного способа установки дверок и другой чугунной фурнитуры, является высокая трудоемкость: вам необходимо замуровать проволку в натяженном состоянии в кладку на достаточную длину. Каждый случай индивидуален, но как правило это нужно сделать никак не меньше чем на два кирпича в длину. А это, уже очень большой участок кладки под переборку, если учитывать что сверху ряды вы так же вынуждены будете заменить.

Более прогрессивные способы установки топочных дверок предполагают использование листовой нержавеющей стали, либо нарезанной специальными пластинками с отбортовкой, которая будет держать дверцу зацепляясь за кладку и в последствии эти пластины прикручиваются саморезами в предварительно просверленные отверстия, либо на цельную обечайку предварительно изготовленную и установленную на рамку дверцы. Во втором случае толщина нержавеющего листа меньше чем в случае установки на пластины. Для наибольшей надёжности возможно сочетание одного из последних способов с первым. Первый способ с использованием проволоки и второй с использованием обечайки, предполагают частичный, но существенный разбор кладки и возможно подготовку путём напилки кирпичей на части в необходимый размер. Это значит, что дверку, например с нержавеющей обечайкой, вставляют в проем кладки — соотвественно это делается движением сверху вниз и вам нужно пространство сверху, так как черыре плоскости обечайки уже отогнуты предварительно. Не забудьте поместить между нержавейкой и кирпичной кладкой, по всем соприкасающимся плоскостям, термоизолирующий несгораемый материал (кремнеземное волокно или подобное). Он нужен не только для защиты от высоких температур, но и для обеспечения демпфирования циклических линейных расширений металла при нагреве. Существует так же способ установки дверцы только на саморезы (или болты) однако лично я его категорически не признаю, предполагая его крайне низкую надежность. Из общих рекомендаций стоит отметить, что следует избегать плотной установки дверцы в кладку и герметизации щелей глинопесчаным раствором – дело в том что дверца нагревается и сильно и быстро, благодаря высокой теплопроводности, поэтому при расширении она может повредить кирпич, приведя к его растрескиванию и разрушение кладочных швов. Герметизацию таких зазоров следует производить нежестким огнеупором, который я описывал в первой части этой статьи. В любом случае, производя манипуляции с кладкой, следует быть осторожным и помнить что перевязка общего массива, за счет которого он держится благодаря распределению нагрузки, не панацея и возможно обрушение, поэтому выемку кирпичей подлежащих замене требуется выполнять с осторожностью, в отдельных случаях произведя установку подпорок и иных вспомогательных приспособлений. Я иногда использую простой автомобильный домкрат и несколько дощечек, но это уже из разрядов маленьких хитростей.

Я немного увлекся рассказом о слесарных делах и незаслуженно обделил вниманием мастерство каменщика. Вот несколько важных советов и рекомендаций:

В целом, при замене дверок и другой фурнитуры вам предстоит относительно небольшой объем работ по кладке, но от этого, не менее ответственный. Соблюдайте все необходимые и известные рекомендации по выбору и подготовке материала. Кладку необходимо вести с перевязкой — то есть вертикальные швы соседних по вертикали рядов не должны быть друг над другом, вот пример на картинке.

Даже примитивный или не вполне аккуратный «замок» из кирпича над проемом дверки, лучше чем просто кладка. И совсем не допустимо оставлять кирпич целиком висящим над проемом, например на какой-нибудь металлической пластинке. Как вот на этом изображении:

Полезный совет — воспользуйтесь случаем!

Когда вы производите частичный ремонт печи, с демонтажем её отдельных элементов, как правило, предоставляется возможность произвести очистку её труднодоступных мест. Эту возможность необходимо использовать. Так, в случае снятия либо дверки, либо варочного настила у вас становится доступной зона хайла и пространства после него. Хайло – это отверстие в топливнике, через которое уходят дымовые газы. На практике замечено, в зоне после хайла, на горизонтальных поверхностях, скапливается достаточно большое количество золы. Её легко можно удалить вручную, при помощи подручного инструмента.

Замена, установка другой печной фурнитуры, такой как поддувальные и прочистные дверцы значительно более простая операция, за исключением, пожалуй, замены различных видов задвижек, однако этому, очень непростому вопросу будет посвящена отдельная статья.

4.3. Ремонт топливника. Одно из самых уязвимых и ответственных мест в печи – ведь именно там происходит сгорание топлива и именно там кирпичи подвержены наибольшим термическим нагрузкам, поэтому и не удивительно, что они раньше всего разрушаются, особенно если топливник не футерован огнеупорным кирпичом и выполнен из обычного, «красного» «печного» кирпича. Это еще более сложный и ответственный вид ремонта. Хорошо если вы ремонтируете «Шведку» (отопительно варочная печь с чугунным настилом) и имеете возможность беспрепятственно заменить старые кирпичи на новые. Намного сложнее ситуация у отопительной печи (печь «голландка» (голанка, галанка, гуланка и прочие вариации названия, от которых мои уши сворачиваются в трубочку…), топливник которой не имеет «видимого окончания» в высоту и скорее всего на него опирается некий конструктив конвективной системы печи в виде камеры дожига, хлебной камеры и/или дымосборника или просто система каналов — как чаще всего и бывает. Говоря простым языком — это просто отопительная печь. Иногда их называют — столбик. Заметим что эта печь, этот «столбик» может быть не только квадратным в периметре, но и прямоугольным. Это напрямую зависит от того, какое помещение отапливает эта печь. Итак, если вы решитесь заняться самостоятельным ремонтом топливника, категорически не рекомендую это делать без страховки – напарника. Пожалуйста, соблюдайте меры предосторожности и безопасности. Печь, особенно в возрасте, может преподнести множество неприятных сюрпризов и видимая прочность внешней поверхности кладки, может быть действительно только видимой. Кроме этого, кладочные огнеупорные растворы далеко не всегда позволяют легко вынуть кирпичи, многие из них спекаются, превращая топливник или часть кирпичей в единое целое. Поэтому не в качестве саморекламы, а исключительно предполагая добрые намерения, я бы советовал доверять такой вид ремонта профессионалам, а еще лучше – печнику, который сложил вам эту печь. Все это в равной степени относится и к ремонту свода русской печи, который является частью её топливника и имеет наивысшую сложность с точки зрения ремонта, так как там законы перевязки и распределения нагрузки работают не так как в простой вертикальной кирпичной кладке. Говоря более простым языком, свод может обрушиться, сложиться как карточный домик, даже если из него вынуть единственный кирпич или даже его кусочек или остатки прогоревного кирпича. В общем случае — ремонт топливника это замена кирпичей. Масштабы такого ремонта сугубо индивидуальны, зависят от качества исходных материалов, профессионализма печника, построившего и ремонтировавшего в последствии печь. Очень часто, именно на основании критического износа топливника, приходится принимать решение о полном демонтаже печи.

Установка и крепление печных приборов

Но обычно, все можно отремонтировать и восстановить. Если топливник был не футерован, то меняются прогоревшие и разрушившиеся кирпичи и при необходимости производится футеровка, например как на этой фотографии (эта та же печь, что на первой фотографии), либо просто меняется старая футеровка, если она была предусмотрена.

В данном случае для футеровки использованы кирпичи марки ША-6. Эти кирпичи защитят красные, неогнеупорные кирпичи стенки печи, несколько увеличат теплоемкость. К сожалению, они так же несколько уменьшат объем топливника, но эта жертва вынужденная и негативный эффект от нее намного меньше чем разрушение несущей стенки печи. Так же эта проблема решается достаточно легко — одним, двумя дополнительными полешками при топке. Есть и другие варианты защиты топливника, но о них я расскажу в следущий раз, в начале следущей статьи. Следите за обновлениями на сайте!

Изготовление печных приборов своими руками

(От поддувала до флюгарки)

Не только каминные шиберы, но и другие печные приборы и фурнитуру — дверки, задвижки, духовой шкаф и даже плиту и колосниковую решетку при желании можно сделать самому или заказать в слесарной мастерской.

Плиту необходимых размеров опытные печники советуют вырезать газовой сваркой из листовой стали толщиной 10-12 мм. Затем углошлифмашинкой подровнять края. Причем конфорки делать не нужно. Такая плита, в отличие от чугунной, никогда не треснет. Большая толщина не даст ей покоробиться. На хорошо прогретой плите и без конфорок температура вполне достаточная для готовки. А открытые конфорки, по мнению хозяек, только загрязняют копотью кухонную посуду.

Установка в кладку самодельной задвижки. Рамка из толстой проволоки не дает разбить глиняный шов кладки.

Рис. 1. Задвижка и направляющая рамка.

Задвижки (рис. 1) любых размеров можно вырубить из листовой стали толщиной 4-5 мм. Направляющие рамки для них сгибают из стальной проволоки диам. 6 мм по приведенным чертежам.

Кладка печи

На рис. 1 даны размеры для задвижки на дымоход сечением 250×130 мм.

К слову, для покупных задвижек в кирпичах нужно делать специальные пазы, вытесывая их молотком-кирочкой или
выпиливая «болгаркой». А при установке самодельной задвижки эта трудоемкая операция не понадобится.

Рис.2. Колосниковая решетка.

Колосниковую решетку (рис. 2) можно набрать из отрезков прутка диаметром не менее 12 мм, проложив между ними гайки М8 или шайбы толщиной не менее 6 мм с отверстиями диам. 7 мм. На концах каждого прутка на расстоянии 12 мм от края сверлят отверстия диам. 6,5 мм. Затем стержни с шайбами надевают на два гвоздя диам. 6 мм, длиной 200 мм и расклепывают их со стороны острия. Для облегчения клепки желательно острые концы гвоздей отрубить или затупить на наждаке. Длину стержней подбирают по месту. При этом необходимо помнить, что при установке колосниковой решетки в печь между этой решеткой и кладкой должен быть зазор примерно 5 мм на термическое расширение.

Вместо поддувальной дверки в малых печах и каминах в ряде случаев целесообразней применять зольную коробку, выполненную в виде совка (рис. 3). Корпус выкраивают из листовой стали толщиной 0,6-1 мм. По линиям, показанным на рис. 3 штрихами, отгибают борта и кромки. Сверлят отверстия под заклепки. Склепывают сначала корпус, затем к нему приклепывают переднюю стенку, верх которой отгибают по линиям сгиба, делая удобную широкую ручку.

Рис. 3. Зольная коробка.

Зольная коробка должна входить в поддувало так, чтобы передняя ее стенка плотно перекрывала поддувальное отверстие.

С помощью этого приспособления можно одним движением легко вынуть накопившуюся в поддувале золу.

В отношении пожарной безопасности зольная коробка тоже предпочтительней, чем дверка. Ведь при увеличении доступа воздуха открывается только верх поддувала, низ же остается закрытым и горящие угли не могут выпасть из поддувала на пол.

Рис. 4. Флюгарка.

Флюгарка не только украшает оголовок трубы, но и защищает дымоход от осадков, а также предотвращает «опрокидывание» тяги в ветреную погоду.

Для защиты от попадания атмосферных осадков внутрь трубы, а также предотвращения «опрокидывания» тяги в ветреную погоду на трубу устанавливают так называемую флюгарку или дымовой колпак. На рис. 4 показано, как изготовить флюгарку для трубы с размерами дымохода 130×130 мм (в четверик).

Для изготовления флюгарки берут лист оцинкованной кровельной стали размерами 580×1000 мм. Прочерчивают осевую линию и в 100 мм от краев отмечают линию сгиба лепестков (см. рис. 4, фрагмент I). От осевой по обе стороны на линии сгиба откладывают точки на расстоянии 50 мм. Затем от этих точек к осевой на линии сгиба откладывают по 30 мм. На краю листа от осевой откладывают по 70 мм. Соединяя линиями полученные точки так, как показано на рис. 4, получают разметку всех лепестков. Для красоты и уменьшения парусности флюгарки высечкой в больших лепестках можно пробить отверстия. Осталось надрезать лепестки по размеченным линиям и согнуть — малые внутрь, большие — наружу под углом 90°. Делают отверстия для крепления и изгибают под углом 90° боковины. Теперь, чтобы получить красивый изгиб, необходимо продеть отожженную стальную проволоку в крепежные отверстия и стянуть ею боковины до расстояния между ними в 380 мм. Флюгарка готова. Устанавливают ее на оголовок дымовой трубы параллельно коньку крыши и на цементном растворе внутрь укладывают еще ряд кирпичей.

Самыми сложными в изготовлении кустарным способом являются духовые шкафы и дверки. В приведенной таблице для унификации чертежей и облегчения расчетов даны основные размеры проемов в кирпичной кладке под рамки различных дверок.

ТАБЛИЦА РАЗМЕРОВ ПРОЕМОВ, ОБРАЗУЮЩИХСЯ В КИРПИЧНОЙ КЛАДКЕ

Проёмы под поддувальные, прочистные дверки, мм

Проёмы под топочные дверки, мм

Проёмы под рамки духовых шкафов, варочных камер, мм

* Конструктивный параметр печных приборов.

Рис. 5. Духовой шкаф.

Рис. 6. Чистка-коробочка. Рис. 7. (верхний) Вариант сварной дверки с рамкой из стального уголка. Втулки петли вытачивают на токарном станке. Рис. 8. (справа) Вариант дверки из листовой стали.

Духовой шкаф (рис. 5) делают обычно из кровельной стали на заклепках или сварке. Дверки для духового шкафа лучше изготовить двухстворчатыми, как показано на рис. 5. Во избежание коробления к стенкам духовки приклепывают или прихватывают точечной сваркой уголки на расстоянии, кратном 70 мм, для того, чтобы полка уголка находилась на уровне горизонтального шва кладки. Изнутри к боковым стенкам духовки тоже можно приклепать или приварить уголки для установки противня, поддона или решетки.

Для облегчения прочистки печи в кладку устанавливают чистку-коробочку (рис. 6), которую делают обычно из тонкой кровельной стали. Она проще в исполнении, чем дверка, и герметичней. Чистка включает в себя корпус, в котором плотно вставлена коробочка с ручкой. Внутрь коробочки иногда кладут кусок кирпича на глиняном растворе.

Дверки можно выполнить в двух вариантах — сварную с рамкой из стальных уголков (рис. 7) и клепаную, сделанную целиком из листовой стали (рис. 8). Оба варианта показаны на приведенных рисунках. Для топочной дверки необходимо использовать более толстый металл, тонкая же сталь быстро прогорит. Поддувальная дверка менее подвержена воздействию высоких температур, поэтому ее можно делать из относительно тонкого металла.

Сложить печь – это одно дело, но установить дополнительные конструктивные элементы – это не менее важная часть в возведении печи. Эта работа очень кропотливая, не допускает никаких ошибок или неточностей, а как она проводится знают немногие. Данная статья берет целью разъяснить все основные моменты и варианты установки дверцы в кирпичную печь.

Свернуть

К обязательным элементам печи относятся задвижки, колосники и само собой – дверца, которая нужна для закладки топлива в топку, регулирует горение и препятствует выпадению головешек из печи.

Устанавливаем дверцу в печи

Подготовка включает в себя следующие необходимые этапы:

  • Перед самой установкой необходимо детально обследовать саму дверцу и крепежную рамку (де факто берем то, что дверка уже изготовлена под необходимые размеры). Недопустимы трещины, перекосы дверки и рамки, ее плоскость должна быть ровной и плотно прилегать не только в области замка, но и по всей площади соприкосновения с рамой;
  • При обнаружении неудовлетворительного состояния дверка заменяется или же, если это возможно, устраняются дефектовки;
  • Сама дверка должна свободно двигаться в элементах крепления. Должно осуществляться легкое закрывание-открывание;
  • Если печка будет изготовлена только под уголь, то в дверке высверливается отверстие – 13 мм. в диаметре. Это отверстие будет отдушиной для газов, образующихся при сгорании антрацита.

Дверка подвергается наибольшему воздействию при эксплуатации печи. Она несет на себе механические нагрузки, а также усиленные тепловые. Для того, чтобы долговечность заслонки продлилась максимально долго необходимо соблюсти следующие инструкции по каждому варианту крепления.

На нихромовую проволоку

Нихром прекрасно зарекомендовал себя в решении данного вопроса благодаря повышенной устойчивости к жару и при этом сохранив свою пластичность в виде проволоки. Такое крепление с гарантией прослужит 20 лет. Как закрепить дверцу у печи из кирпича:

Основной недостаток данного метода заключается в том, что проволоку необходимо держать в натянутом состоянии и постепенно заделывать в шов между кирпичами. Длина проволоки полтора-два кирпича. Весь процесс весьма трудоемок.

На конструкцию из листовой нержавейки

Установка топочной дверцы кирпичной печи этим методом имеет наиболее частое распространение. Рама представляет собой конструкцию, которая одинакова с дверкой по геометрическим размерам, но при этом пластины рамки имеют специальные буртики. Выполняются из уголка, одна сторона которого укладывается в расстояние между кирпичами, в кладку. Далее все промазывается раствором.

Способ, того как правильно вложить дверцу в печь на профильном уголовке может быть скомбинирован с первым — на проволоке, в таком случае крепеж будет и надежен, и долговечен.

На саморезы или болты

Данный метод имеет место быть, но в среде печников он является наименее распространенным и надежным. Дело в том, что сама конструкция рамки и дверки весьма тяжелая, особенно если выполняется из чугуна. Такой способ применим в вопросе о том, как закрепить в печи дверцу для дымохода, а не для топки.


Дверка и кладка должна иметь небольшой буфер, так как нагрев рамки в контакте с кирпичом приведет к ее искривлению, а также порче саморезов – они могут изогнуться и вылезти из места вворачивания. В таком случае дверка взаимно отойдет от кладки.

Особенности установки дверцы в металлическую печь

Основная особенность состоит в том, что используются одинаковые металлические материалы. Желательно подобрать для дверки точно такой же материал, как и для печки. Чаще всего это сталь с содержанием углерода 0,06%, также актуально использование чугуна.

В таком случае дверка крепится без рамки на простые шарниры. Главное их конструктивная надежность.

Каждый владелец кирпичной печи воле самостоятельно выбирать варианты установки дверок. Но приоритетным являются методы установки на нихромовую проволоку или с использованием металлических конструкций. Данные методы гарантируют долговечность и надежность.

Очень важно при возведении печи правильно установить печные приборы. Это обезопасит вас и доставит удовольствие от наблюдения за спокойно потрескивающими дровами или углем в топке печи.

Печные приборы — поддувальная, топочная и прочистные дверки, колосниковая решетка, шиберные (печные) задвиж­ки — устанавливаются для регулирования процесса горения и удобства эксплуатации печей.

Перед установкой дверки проверьте на:

♦ плотность прилегания полотна к рамке;

♦ свободное вращение полотна в шарнирах;

♦ отсутствие перекоса;

♦ возможность фиксации их закрытия;

♦ наличие отверстий для крепления в кладке.

Шибер печной задвижки должен свободно ходить в пазах и плотно перекрывать отверстие, рамка не должна иметь трещин.

При установке печных приборов необходимо помнить, что металл и кирпич, нагреваясь, расширяются неодинаково. Осо­бенно это сказывается на поведении тех приборов, которые будут установлены в зонах высоких температур. Если их плот­но замуровать в кирпичную кладку — при повышении темпе­ратуры они порвут ее. Поэтому колосниковую решетку, то­почную дверку, духовой шкаф и чугунную настильную плиту устанавливают так, чтобы при нагреве обеспечивалось свобод-

ное расширение их без воздействия на кладку. Для этого ко­лосниковую решетку укладывают в проем с зазором не менее- 5 мм со всех сторон (рис. 108).

Колосниковая решетка должна свободно выниматься для замены в случае прогорания или поломки. Укладывают ее без раствора, а пазы заполняют песком.

Особого внимания заслуживает установка топочной двер­ки, так как она наиболее подвержена действию теплового рас­ширения, а вместе с тем должна быть установлена так, чтобы плотно перекрывалось топочное пространство и обеспечива­лось надежное крепление ее в кладке. Закрепите топочную дверку кляммерами, изготовленными из полосовой стали (рис. 109). Снизу можно крепить стальной мягкой проволо­кой диаметром 1,8-2,0 мм, но надо обязательно закрывать ее раствором. В вертикальной части проволоку трудно предох­ранить от воздействия высокой температуры — она будет бы­стро перегорать.

Кляммеры делают из полосовой стали. Ушки кляммер должны выступать за рамку дверки на 100-120 мм. Крепят кляммеру к рамке заклепками. В нижнее отверстие печной дверки можно вставить куски стальной проволоки диаметром

жите так, чтобы они попали в швы кладки. Проверьте уста­новку дверки по уровню — верхняя планка рамки должна быть горизонтальна — и зафиксируйте ее деревянной рейкой. Один конец рейки положите на рамку дверки, второй — на 3 кирпича, уложенных плашмя, а сверху на рейку положите кирпич.

Согласно порядовке на раствор уложите кирпичи, начи­ная кладку каждого ряда от дверки, постепенно заделывая ее в массиве печи.

Установку поддувальной и прочистных дверок выполняй­те аналогичным способом, закрепите стальной мягкой прово­локой диаметром 1,5-2,0 мм, закладывая концы ее в швы кладки. Поддувальная дверка мало подвержена действию высокой температуры — расширение ее незначительно, а так как она должна герметично перекрывать подтопочное про­странство, ее плотно замуровывают в кладку, заделывая все швы глиняным раствором. Необходимо строго выверять го­ризонтальность сторон рамки по уровню.

Духовки, как правило, делаются из листовой стали. По­этому при нагреве они будут сильно коробиться, если не оста­вить зазоры для расширения. Устанавливают их по уровню, рамку оборачивают увлажненным листовым асбестом шири­ной в полкирпича, слой асбеста можно увеличить, лишь бы верхняя плоскость совпала с плоскостью кладки ряда кирпи­ча, по которому делается перекрытие.

Чугунную плиту на кухонную и отопительно-варочную печь укладывают строго по уровню. Для укладки ее в кирпи­чах верхнего ряда вытесывают паз по размеру плиты с зазо­ром 5 мм на каждую сторону. Нельзя зажимать даже одну из сторон плиты — при нагреве противоположную сторону бу­дет коробить. Лучше* класть плиту на глиноасбестовый ра­створ. Для приготовления такого раствора делают жидкую глиняную пульпу, в нее добавляют асбестовую крошку, дово­дя раствор до нужной консистенции. Этим же раствором за­тирают верх кухонной плиты по периметру.

Шиберные задвижки укладывают так, чтобы обеспечива­лась герметичность перекрытия канала или дымовой трубы. В кирпичах вытесывают пазы для рамки с небольшим зазо-

ром на расширение. Хорошо класть задвижки на глиноасбес­товом растворе.

provse.news

Три способа разных способа вмонтировать дверцу

Мастера предпочитают встраивать печные элементы следующим образом: при помощи крепежных деталей из нержавейки, «на уголок» и тому подобное.

Первый способ. Монтируем топочную дверцу на проволоку

Монтаж топочной дверцы на проволоку

Главное в этом способе — выбрать такую проволоку, чтобы она не сгорела. Лучше всего для этой цели подходит нихромовая. Она жаропрочна и пластична, так что прослужит долго.

Проволока продевается в отверстия в раме дверцы.

Толщина проволоки подбирается в зависимости от толщины шва кладки. Толщина проволоки составляет не более 1/3 шва. Чтобы держаться в кладке прочно, располагаем проволоку под углом к открывающему усилию. Встроенная таким образом проволока не даст дверце шанса выпасть при открывании. Это и есть способ «на уголок».

Длина проволоки должна быть достаточно длинной — на 2 толщины кирпича. Если придется менять дверцу — это основной минус, так как много разбирать.

Второй способ. Монтаж дверцы на пластины из нержавейки

Монтаж печной дверцы на пластины

Пластины имеют отбортовку, которой цепляются за рамку дверцы. Крепятся пластины к кирпичам на шурупы. Крепление не должно быть тугим и жёстким, так как пластины подвержены сжатию и расширению при меняющейся температуре. Жестко закрепленные элементы могут разрушить кладку. Между пластиной и кирпичами проложите термоизолирующий материал. Хорошо подойдет кремнезёмное полотно.

Здесь же будет хорош и комбинированный способ крепления дверцы, то есть, если вы добавите сюда крепление на проволоку.

Третий способ. Крепление топочной дверки на болты или саморезы

Это самый быстрый и самый ненадежный способ крепления дверцы печи. Вы просто прикручиваете дверцу через заранее просверленные отверстия к кладке.

Общий совет для всех способов. Поскольку дверца расширяется при нагревании, то не следует её монтировать в кладку слишком плотно, иначе при высоких температурах она способна эту кладку разрушить.

Чем замазать щели монтируемой дверки? В плавильных цехах используют асбест. Температуры там очень высокие. Для древесных и угольных печей домашнего пользования этот материал не обязателен.

Мы рассмотрели три способа монтажа топочной дверцы печи : проволочный, при помощи стальных пластин и на болты или саморезы. Все способы имеют свои плюсы и минусы. Однако, самый надёжный — это комбинированный: на проволоку и стальные пластины.

Как установить топочную дверцу, три способа укладки кирпичей

Купить печное литьё в Находке вы можете в нашем магазине «Скобяная лавка» по адресу Угольная, 59. Здесь вы найдёте чугунную плиту для печи, дверцы для печей, духовки и иные изделия печного литья.

magnat4.ru

Виды топочных дверей

Сегодня все дверцы, используемые в печах, можно разделить на несколько групп, которые отличаются по определенному признаку. К примеру, изготавливаются такие изделия из множества материалов:

  • Одним из самых распространенных материалов для топочных дверей является чугун. Такие изделия достаточно популярны на протяжении многих десятилетий. Однако они отличаются такими недостатками, как большая масса, неудобство использования, значительный объем изделий.
  • Ко второй группе можно причислить железные дверцы. Обычно такие изделия применяются при обустройстве печек в банях. Для домашней печки железные дверцы не используют, поскольку имеют сравнительно небольшое число положительных характеристик.
  • Также печные дверцы изготавливаются из панорамного стекла. Сегодня подобные модели получили наибольшее распространение. Они достаточно легкие, а также обеспечивают полноценный обзор топочного пространства.

На последний вариант дверцы для печи стоит обратить особое внимание. Следует описать их преимущества и недостатки, а также выделить разновидности подобных изделий.

Преимущества

Основным преимуществом дверцы с панорамным стеклом является высокая термостойкость материала. Стоит отметить, что таким свойством не обладают изделия из чугуна. Такое качество является одним из определяющих, ведь от этого зависит эффективность отопительного агрегата. Стекло способно выдерживать значительные температуры на протяжении длительного времени. Этим оно выгодно отличается от нержавеющей стали.

Другие преимущества панорамного стекла, используемого в дверцах для печек:

  • Высокая степень огнеупорности. По этому показателю такие устройства также превосходят чугунные изделия.
  • Также стоит обратить внимание, что для повышения комфорта и придания интерьеру беседки уюта важно иметь очаг с открытым огнем. Однако при наличии простой печки пламя также может быть на виду. Для этого устанавливаются топочные дверцы со стеклом. Также их можно монтировать в бане.
  • Другой положительной характеристикой таких изделий является абсолютная безопасность при использовании в бане. В производстве используется специальное стекло, которое содержит в себе кристаллокерамику и кварц. Это позволяет исключить взрывоопасность материала.
  • Компактность и небольшая масса изделий также являются существенными преимуществами дверок со стеклянными вставками.

К негативным сторонам таких изделий относят хрупкость стекла. Во время монтажа следует максимально внимательно следить за сохранностью стекла. Кроме того, когда дверца устанавливается в банной печке, их нужно эксплуатировать очень бережно. Нельзя хлопать такими конструкциями.

Часто владельцы печек с панорамной дверцей сталкиваются с быстрым загрязнением стекла. Это свойство является еще одним недостатком таких изделий. На материале быстро оседает слой копоти, который необходимо счищать.

Как видно, положительных сторон дверок со стеклом намного больше, чем отрицательных. Именно поэтому они сегодня очень востребованы.

Установка стеклянной двери

Перед тем как установить дверцу со стеклом в печку, стоит проверить легкость ее открытия. При тугом движении детали ее следует разработать. Это позволит в дальнейшем пользоваться дверцей максимально удобно.

Обычно в небольших отопительных приборах температура не поднимается достаточно высоко. Кроме того, рамка не испытывает воздействия открытого пламени. По этой причине расширение стандартных печей является минимальным. Даже при обнажении куска проволоки возле дверцы сама она держится на своем месте очень крепко.

Существует эффективный способ крепления топочной дверцы, который исключает ее выпадение. Необходимо приклепать к ней специальные пластины из металла снизу и сверху. Лучше выбирать изделия с расширяющимися краями. Как только все действия будут выполнены, следует втесать пластины в кирпич.

Установка топочной дверцы выполняется поэтапно:

  • Сначала укладывают колосниковую решетку.
  • После этого к дверце прикрепляют пластины и проволоку. Как только приготовления будут завершены, изделие устанавливают на раствор.
  • После проволока и пластины разводятся на внутренние стенки топочной камеры.
  • Другие концы металлических элементов кладут на 2 кирпича, прижимая сверху одним кирпичом.

Угол дверцы проверяется отвесом. Затем в отверстие дверцы просовывается последняя проволока. Ее необходимо скрутить достаточно туго, чтобы не образовывалось колец. Затем проволока укладывается в ямку в первом ребре кирпича. Затем на растворе ее прижимают кирпичом сверху.

Выбор дверок

Первое, что стоит учитывать при выборе дверцы для кирпичной печи- температура нагревания, которая будет возникать в топке. Вследствие повышения температуры изделие будет расширяться. Также необходимо учесть и другие факторы. Существует важное правило выбора дверок для печей.

Промежуток между дверкой и стеной печи должен быть минимальным. Его заполняют базальтовой ватой или асбестом. Кроме того, стоит учесть некоторые рекомендации профессиональных печников:

  • Чтобы смотреть на пламя, следует покупать чугунные изделия со стеклянными вставками. Однако стоит приготовиться к тому, что изделие окажется дорогим.
  • Для отопительных приборов на угле или смешанном топливе следует выбирать чугунные изделия. Если печка топится дровами, можно использовать стекло или сталь.
  • Для повышения безопасности лучше приобрести металлическую конструкцию, которая имеет тепловой щит. В этом случае максимальная температура наружной поверхности дверцы будет нагреваться до 40 градусов.
  • Чтобы в стекле не появилось трещин, при установке дверцы с уплотнителем можно оставить небольшое пространство между изделием и стенами. Это исключит появление трещин даже при сильном перегреве.

Такие советы помогут установить дверцу в любую печь.

bouw.ru

Что такое топочная дверь?

Дверцы для печей — незаменимые атрибуты в строительстве каменных конструкций. Благодаря двери, печь становится более эффективной, в том числе:

  • сокращает время разогревания;
  • экономит топливо;
  • прогоревший уголь или дрова не падают на пол.

Вернуться к оглавлению

Как выбрать?

Кирпичная печь может быть оснащена топочными дверцами, выполненных из различных материалов, особенности которых представлены в таблице:

Название Преимущества Недостатки
Чугун Присоединяется воздухозаборный патрубок из помещения, гарантируя тем самым полную герметичность топливной камеры Срок использования ниже, чем у остальных
Дверь можно купить либо собственноручно сделать
Железо Отлично держит тепло, имеет высокий уровень пожаробезопасности Следует периодически покрывать антикоррозийной термостойкой краской
Относительно недорогая стоимость
Прослужит долго, не понадобится ремонт или замена топочной двери
Стекло Может выдерживать большие температуры на протяжении длительного времени Очень быстро загрязняется и довольно хрупкая, поэтому при установке следует быть предельно осторожным
Хороша с эстетической точки зрения, так как сквозь нее можно наблюдать за огнем
Не взрывоопасна, благодаря использованию кварца и кристаллокерамики

Вернуться к оглавлению

Подготовка к установке топочной дверцы в кирпичной печи

Дверца должна свободно открываться и закрываться.

Некоторые дверцы могут очень туго открываться и закрываться. Поэтому перед тем как начать установку, следует разработать ее, чтобы в дальнейшем пользоваться было удобнее. Но есть еще некоторые детали, которые уточняются перед началом работы:

  • Проверить плотность прилегания к рамке, при этом избегать перекосов. Поворачивание полотна должно быть свободным.
  • Движение шибера задвижки происходит без затруднений и полностью закрывает отверстие. В рамке не должно быть трещин.
  • Если для топки будут использоваться только угли, то в шибере делается отверстие размером 13-18 мм.

Вернуться к оглавлению

Виды монтажа

К процессу установки топочной дверцы нужно относиться со всей серьезностью, так как она больше остальных комплектующих подвергается тепловому расширению. Крепить ее следует надежно и так, чтобы пространство кирпичной печи полностью перекрывалось. Существует несколько способов монтажа дверцы в кирпичную кладку.

Вернуться к оглавлению

На проволоку

Для монтажа оптимально подходит нихромовая проволока.

Бывают случаи, когда печь приходится разбирать и собирать заново из-за того, что выпала топочная дверь. Происходит это, когда ее крепят с помощью алюминиевой проволоки или многожильных проводов. Печники с большим опытом работы советуют пользоваться нихромовым материалом, так как он гибкий и довольно жаропрочный. Чтобы установить дверцу таким способом нужно:

  • Продеть проволоку в специальные отверстия в раме дверцы (если их нет, то можно легко просверлить). Изделие должно быть в 2-3 раза меньше, чем швы каменной кладки.
  • В кладке проволоку расположить под углом к открывающему усилию. Таким способом дверца не выпадет.

Вернуться к оглавлению

При помощи элементов из листовой нержавейки

Монтаж с помощью нержавейки более прогрессивен. Они имеют вид пластин с отбортовкой либо цельной обечайкой. Отбортовкой пластины цепляются за раму дверцы. Закрепить в кирпичной кладке элементы следует при помощи саморезов. Пластины имеют свойство расширяться и сжиматься при изменении температуры, поэтому крепление не должно быть тугим, так как это ведет к разрушению кладки. Между кирпичами и нержавейкой прокладывается термоизолирующий материал. Лучше всего подойдет кремнеземное волокно.

Для получения максимально надежного результата этот способ комбинируется с монтажом на проволоку.

Вернуться к оглавлению

На саморезы или болты

Этот способ является самым быстрым. Достаточно просто просверлить 4 отверстия нужного размера, заполнить их асбестовым шнуром и прикрутить дверку к кирпичам саморезами или болтами. Наполнитель можно использовать и другой, главное, чтобы у него было жаростойкое свойство. Этот способ — ненадежный. Если прибегнуть к нему, придется заменить топочную дверцу через короткий промежуток времени.

etokirpichi.ru

Очень часто печь перекладывают только из-за того, что из нее выпала топочная дверка. Обычно дверки выпадают потому, что они закреплены слабой алюминиевой проволокой или многожильными проводами. Иногда над дверным проемом прокладывают металлические пластины и за них от дверки прикручивают проволоку. Пластины и проволока от огня обжигаются, затем деформируются, выходят из кладки, и дверка выпадает.

Перед тем как устанавливать печные дверки, нужно проверить, легко ли они открываются. Бывают тугие дверки, которые со временем разрабатываются. Ни в одной деревенской печи России я не встречал возле дверок прокладки из асбеста. В современных условиях асбест позаимствовали из промышленных печей, в которых он, действительно, нужен, чтобы печи выдерживали высокие температуры.

В комнатных печах не такая уж высокая температура, а рамка дверки находится далеко от огня и поэтому ее расширение незначительное. Я даже под каменно-угольное топливо дверку закреплял проволокой и обходился без асбеста. Несмотря на то, что часть проволоки возле дверки обнажена, дверка стоит достаточно прочно. Для большей гарантии можно в дверной рамке ближе к ее краю просверлить отверстия. Существуют различные способы закрепления топочных дверок.

Самый лучший способ избежать выпадения дверки — при установке сверху и снизу приклепать к ней металлические пластины толщиной 2-3 мм с расширенными концами, после чего втесать их в кирпич.

Перед установкой печной дверки нужно положить перед ней на колосниковую решетку насухо три кирпича. Дверку с прикрепленными пластинами или проволокой ставят на раствор, разводят пластины или концы проволоки на стенки, а другие концы кладут на три кирпича и прижимают сверху? одним или двумя кирпичами. Точность установки дверки проверяют по отвесу. Как правило, применяют мягкую, отожженную в печи или на костре ровно вытянутую проволоку диаметром 2-3 мм, длиной около 1 м. Вытянуть ее легко, заведя концы, причем большей длины, чем нужно, за столб или в скобу, натягивая и одновременно прижимая ее к ним, то одним, то другим концом. Вставив в отверстие дверной рамки, проволоку складывают вдвое и плотно скручивают, чтобы не было колец. Если они все же получились, особенно около дверки, их надо сплюснуть молотком по всей длине проволоки. В натянутом положении, прижимая дверку к кладке, проволоку вставляют в сделанный молотком небольшой скол (ямку) 1 в ребре кирпича (глубина 5-10 мм) ближе к наружному краю, чтобы она не ослабла и не сползла. В натянутом положении проволоку кирочкой плотно прижимают к кирпичам в угол 2 по всем рядам и на растворе прижимают кирпичом, а затем переплетают с кладкой. Можно ее направлять и вверх. Раствора возле дверки должно быть немного, шов нужно делать тоньше, так она будет прочнее держаться. Дверке не страшно тепловое расширение, при такой закладке она простоит более ста лет. Если при закладке сверху дверки мешается проволока, то в этом месте кирпич нужно вытесать.

Дверной проем хорошо перекрывать двумя целыми кирпичами так, чтобы они соединялись по центру дверки. Часто над дверками раствор вываливается и вертикальный шов просвечивается. Для устранения этого достаточно в обоих кирпичах в местах закладки раствора углом молотка сделать насечки-ямки. Тогда при сжатии раствора в швах эти ямки будут держать раствор в шве и он не выпадет. Тут показаны дверки с отверстиями. Их можно сделать самим, просто просверлив отверстия в обычной дверке.

Очень часто в печах выходят из строя топочные дверки, потому что у них плохой запор (защелка), который порой через несколько дней отваливается. Даже при правильной установке по отвесу дверка без запора начинает произвольно открываться. Происходит это потому, что на дверке имеется тяжелая ручка, и она, как противовес, способствует открыванию дверки. Чтобы дверка не открывалась, к ней прислоняют всевозможные посторонние предметы — кочергу или полено, которое начинает дымить и частенько загорается. Промышленность, видимо, не в состоянии изобрести надежный запор для топочной дверки.

Я предлагаю простой способ, чтобы избавиться от произвольного открывания дверок хотя бы в тех печах, в которых дым выбивается ветром из топки. Этот способ поможет забывчивым хозяевам закрыть дверку на запор. При неправильной кладке трубы сверху крыши ветер попадает в трубу и выбивает из топки дым. При сильном ветре открывается дверка и вместе с дымом выбивается огонь, а иногда и горящие угли вылетают на пол. Поэтому нельзя, если выбивается дым из топки, оставлять ее без присмотра. Кроме того, обязательно нужно положить лист железа на полу. Чтобы дверка не открывалась, можно сделать гак.

Во время установки дверки в кладку ее нужно держать закрытой, но не на запор. Тогда вы увидите, как она сама откроется при определенном положении. Для того чтобы дверка не открывалась при открытом запоре, верх дверки надо отклонить от вертикального положения в сторону топки на 2-3 мм. В этом случае тяжелая ручка будет прижимать дверку к ее рамке, но, возможно, в ветреную погоду дверка будет открываться, поэтому лучше сделать над трубой колпак. Дверки можно установить так, чтобы они открывались в другую сторону. Для этого в дверках имеется двухсторонний запор. Это удобно, если хозяйка левша или если они открываются в сторону сгораемой перегородки, но последнее может мешать во время чистки. Для чистки сажи можно устанавливать дверки высотой в один ряд, но для чистки газоходов с помощью проволоки с бантом из тряпки они малы по высоте и не удобны.

Герметические дверки, закрепленные в кладке с помощью приклепанных пластин, очень тяжелые. Крепить такие дверки проволокой трудно, так как они своей тяжестью вытягивают проволоку из кладки, но можно, если раму с дверками закрепить так, чтобы она была установлена отвесно, а проволока переплеталась со следующими двумя рядами кладки. Пластины крепко держат раму с дверками во время кладки. Такие дверки с проволочным креплением стоят десятки лет вплоть до сноса печи. Иногда дверки, особенно старинные, не совпадают с кладкой и сверху дверки образуется щель. В таких случаях лучше поднять дверку вверх вровень с кладкой, а под дверку положить на растворе тонкие кирпичные четвертки или стесать под дверкой часть кирпича на всю его ширину, а для проволоки вытесать неглубокие бороздки, поднимающиеся вверх наклонно. Проще и надежнее над дверкой сложить арку, как делали в старину.

remstd.ru

При продолжительной эксплуатации печи чаще всего происходит прогорание колосников, расшатывание, либо выпадение дверок топливника, а также коробление и растрескивание варочных настилов.

Проще всего меняются колосники. Из топливной части извлекается пришедший в негодность колосник и на его место устанавливается новый, идентичный старому по габаритам. Однако при установке колосник нужно правильно позиционировать: конусообразные щели для золы следует располагать широкой частью кверху. И еще нельзя забывать, что изготовленный из металла колосник обязательно будет расширяться при нагревании и в месте посадки ему необходимо оставить не менее 5 мм свободного пространства.

Фото 11.

До последнего времени проволочные скрутки, заложенные в швы, являлись наиболее распространенным способом крепления топочных дверок и дверок зольника. Но, если дверки зольника практически не подвергаются регулярной тепловой и механической нагрузке, то они, как правило, крайне редко выпадают из мест крепления и получают иные повреждения в отличие от топливных дверок.

В процессе повседневной эксплуатации печи, а особенно при небрежном отношении к дверце топливника (забивании внутрь топливника неподходящих по размеру поленьев, перекаливании при слишком интенсивной топке и иных негативных действиях) происходит постепенное вытягивание крепежной проволоки. Стоит же скрутке обнажиться, то под воздействием открытого пламени ничем не защищенная проволока, в конце концов, неизбежно перегорает и дверка в лучшем случае начинает шататься, а в худшем выпадает. Эта неприятность зачастую сопровождается и частичным, либо полным обрушением кирпичной перемычки над дверкой.

Фото 12.

Кроме крепления печных приборов на проволочные скрутки, существует еще ряд способов их установки. В частности, на тонкостенные нержавеющие и, соответственно значительно более жаростойкие, чем обычные, из черной стали, уголки, а также на кляммеры из стальной перфорированной ленты. Исходя из того, что нержавеющие уголки весьма недешевы, да и крепление на них дверок требует определенных навыков, для целей ремонта более актуален способ установки на кляммерах.

Фото 13.

Кляммер, или проще говоря, обычная полоса из свободно продающейся в строительных магазинах стальной ленты (Фото 13), которая крепится короткими, соотносимыми с толщиной рамки дверки, саморезами, либо, что, на мой взгляд, более удобно, заклепками, диаметром 4–5 мм.

Фото 14.

При креплении ленту-кляммер нужно максимально сдвинуть к обращенному внутрь топливника обрезу рамки. В противном случае после установки печного прибора она будет выступать из внешней части шва.

Швы, в которые будут вставлены кляммеры, тщательно вычищаются от старого раствора и промываются.

Фото 15.

Фото 16.

При установке дверки кляммеры заводятся в расчищенные швы (Фото 16), а сам печной прибор фиксируется, как правило, стопкой сложенных друг на друга кирпичей.

Фото 17.

Затем швы чеканятся до максимального наполнения и тщательно замываются. Пользоваться печью после установки дверки можно после полного высыхания раствора за время, определяемое производителем смеси.

Фото 18.

Не следует забывать о том, что топливная дверка, как и колосник, изготовлена из металла, который расширяется при нагревании. Соответственно, при установке дверки, с боков и сверху необходимо предусматривать не менее 5 мм пространства до кирпича, для герметичности заполняемою базальтовыми материалами.

В случае критичного разрушения или выпадения кирпичей перемычки над дверкой их следует заменить с установкой в середине перемычки гак называемого «замкового» кирпича, хорошо видного на Фото 17. Такой способ кладки, когда кирпич обрезается на 45 градусов по тычкам и в качестве клина или «замка» вставляется между предварительно подрезанными соседними кирпичами, значительно усиливает перемычку, не позволяя ей разрушиться даже в случае высыпания связующего кирпичи раствора.

Замена варочного настила так же как и замена колосника, как правило не вызывает особых затруднений. Однако и в этой, на первый взгляд совсем несложной операции, есть ряд нюансов. Первое — варочному настилу, как колоснику, топливной дверце, впрочем, как и практически любому металлу в теле кирпичной печи, необходимо оставить не менее 5 мм свободного пространства на герморасширение. Второе — герметизировать щель между настилом и кирпичом кладочным раствором, как зачастую делают большинство владельцев печей, бессмысленно. Застывший и потерявший эластичность раствор при регулярных циклах расширения-сжатия настила в процессе эксплуатации печи неизбежно разрушится и высыплется. Поэтому герметизацию следует проводить путем набивки полостей жаростойкими базальтовыми материалами.

Фото 19.

Третье — варочные настилы отечественного производства, особенно сплошные, без конфорок, не отличаются особой прочностью и зачастую трескаются даже после нескольких топок. Поэтому, несмотря на более высокую стоимость, предпочтительнее устанавливать варочные настилы зарубежных, в частности, финских производителей.

Для удаления сажи из конвективной системы, или, иными словами, системы дымооборотов, в теле печи в обязательном порядке должны быть предусмотрены специальные технологические отверстия, называемые прочистными, в которые устанавливаются прочистные дверки. В идеале: на каждый дымооборот предусматривается своя прочистная дверка. Однако в процессе кладки печи, в силу различных причин, их могут либо не сделать, либо сделать недостаточное количество, тем самым усложняя или делая вовсе невозможным чистку отопительного прибора.

К слову, отложение сажи в дымооборотах и дымоходе, помимо значительного ухудшения тяги и критичною понижения КПД за счет снижения теплопередачи от нагретых газов кирпичу, существенно повышает опасность пожара, так как сажа при определенных тепловых режимах имеет свойство вспыхивать и гореть с очень высокой, более 1000 °C температурой.

Фото 20.

Правила пожарной безопасности требуют проводить очистку конвективной системы печи минимум два раза в год — в начале и в конце отопительного сезона.

Перед тем, как устанавливать прочистную дверцу, необходимо определить, где расположен дымовой канал. В случае если эго невозможно сделать путем визуального осмотра, то канал придется искать. Для этого на дрель устанавливается тонкий, не более 4 мм в диаметре и длиной более 120 мм (ширина кирпича) бур по бетону, которым в режиме сверления (ударный режим может повредить кирпич) в месте предполагаемого размещения дымового канала протыкаются швы до тех пор, пока бур не провалится в пустоту. После того, как границы канала определены, подготавливается отверстие под установку прочистной дверки путем изъятия кирпичей из кладки, способом, аналогичным применяемому при замене дефектных кирпичей.

Фото 21.

В случае если при установке прочисткой дверки требуется удалить половину кирпича, то линию будущего откола сначала рассверливают несколькими отверстиями, а затем отбивают ненужную часть с помощью зубила.

Фото 22.

Что касается самих прочистных дверок, то на рынке представлены в основном более дешевые дверки отечественного производства, в подавляющем большинстве производства города Рубцовск (Фото 22), а также импортного, в основном финского производства.

Фото 23.

Приходится отметить, что, несмотря на более низкую цену изделий Рубцовского завода, они не обладают одним из, пожалую, основных качеств, которым должна обладать прочистная дверка — герметичностью. Поэтому, все же, предпочтительнее устанавливать прочистные дверки импортного производства.

Фото 24.

Фото 25.

Следующая глава >

hobby.wikireading.ru


Дровяные кирпичные печи, все еще весьма распространены в сельской местности, и в остальных местах, удаленных от газовых магистралей и городского центрального отопления. Множество кирпичных печей уже находятся в эксплуатации, некоторое количество строится, так что, вопросы повышения эксплуатационных характеристик отдельных узлов в частности и печей в целом имеют важное значение. Одним из наиболее часто выходящих из строя частей кирпичной печи, является топочная дверца, а если быть точнее — ее заделка. Действительно, топочная дверца подвержена действию высоких температур, механических ударных нагрузок при загрузке поленьев. Часто, через непродолжительное, относительно всего срока службы печи, время, дверца начинает болтаться, крошатся и даже вываливаются кирпичи вокруг нее, образуются крупные щели. Разумеется, совсем уж плачевные случаи, как правило, следствие ошибок в заделке. Однако и без них, заделка служит не слишком долго и требует периодического ремонта.

Основным, часто используемым способом крепления топочной дверцы в кирпичной кладке печи — заделка в швы проволочных «кос», продетых в четыре отверстия на рамке дверцы. Как более совершенный вариант — вместо проволоки, используют мотоциклетные спицы.
Пожалуй, здесь же стоит упомянуть способ закрепления дверцы современными металлическими дюбелями.

Еще один довольно простой способ заделки — при помощи кляммеров (лапок). К рамке дверцы привинчивают или приклепывают металлические полосы, которые потом отформовывают и заделывают в горизонтальные и вертикальные швы кладки.

Способ на первый взгляд хорош.

Здесь стоит вспомнить о важном правиле в печном деле — учитывать разницу коэффициентов линейного расширения материалов при нагревании. У металла и кирпича он (коэффициент) разнится более всего и нужно обязательно разделять эти материалы относительно мягкой огнестойкой прокладкой. В былые времена это был асбестовый шнур, в чистом виде или вымоченный в жидкой глине, сейчас часто используют современные огнеупорные материалы — огнестойкие керамические ваты и войлоки.

Вернемся к кляммерной заделке. Если саму рамку дверцы можно изолировать, например, обмотав ее снаружи по периметру асбестовым шнуром, то металлические полосы кляммеров не изолировать ни как и они станут выкрашивать глиняный раствор из швов.

Как некая разновидность — металлические элементы, закрепленные к рамке дверцы, но не фиксирующиеся в швах, а держащих дверцу за кирпичи. Уже гораздо лучше — можно проложить огнеупорным картоном и избавиться от трещин в дальнейшем. Прочность заделки тоже хороша, большая площадь «держания» позволяет несколько свободнее обращаться с дровишками и кочергой. Вполне не дорогой, не сложный и экономный в смысле материалов способ.

Для печей сложенных из простого глиняного кирпича, большего пожалуй, и не нужно, но в современных вариантах кирпичных печей с топкой футерованной огнеупорным кирпичом способ не достаточно хорош.

Футеровкой топки шамотом, мы существенно увеличиваем ее ресурс, но заделка топочной дверки по последнему способу, оставляет несколько мест, где высокие температуры, воздействуют на глиняный кирпич. На фото выше, это торцы кладки, по бокам от дверцы, на следующем — верх и низ.

Последняя заделка, после пяти лет эксплуатации показала хорошую надежность — дверца ничуть не расшаталась, стоит как вкопанная, но глиняные кирпичи изнутри сверху разрушились и требуют замены, в то время как остальная часть топки защищенная огнеупорным шамотным кирпичом, износилась конечно, но держится молодцом.

То есть, требуется все, тоже самое, но с лапами по всему периметру. Нечто вот такое.

Способ несколько более расточителен в смысле материалов, но весьма надежен и может быть рекомендован для использования. Его мы и рассмотрим более подробно. Итак.

Что понадобится.

Инструменты.

Самый, что ни на есть обычный, набор слесарных инструментов, маленькая отрезная машинка (болгарка) с абразивными дисками, тонкими для резки, хотя бы одним толстым для зачистки. Защитные очки или что лучше — щиток на всю… на всё лицо. Если хотим к восьмидесяти годам слушать Бетховена не через слуховой аппарат, добавляем к этому защитные наушники или беруши — при зачистке машинкой, грохот и звон стоит изрядный. Нечто ручное для сверления. Использовался и небольшой сварочный инвертор с принадлежностями, плюс тоненькие (2мм) электроды. Пробовал МР-3, хорошо работают УОНИ, можно конечно и специальные для нержавеющей стали, если не жалко. В первом варианте изготовления, где только гибка, без сварки можно и обойтись. Да, сверх обычного разметочного инструмента, хорошо бы иметь большой угольник, со стороной, этак в пол метра. Это здорово увеличит точность разметки.

Материалы.

Подходящий по размерам, кусочек листа нержавеющей стали. Очень желательно, что бы она была жаропрочной. Не путать с «жаростойкой» (окалиностойкость). Единственный раз в сети попалось видео подобной конструкции, где автор применял именно жаропрочную нержавеющую сталь, весьма малой толщины, что-то около 0,5…0,75 мм. В таком случае, понятно, применим только способ изготовления гибкой, если только вы не располагаете специальными инструментами для сварки тонкой нержавейки.

В авторском варианте, применялась нержавеющая сталь неизвестной (и едва ли жаропрочной) марки, толщиной 1.5 мм. Не нарочно, какая была. Практика, однако, показала достаточно высокую стойкость материала. Так же, несколько избыточная толщина, тем не менее, позволяет использовать обычную ручную дуговую сварку.

Крепёж — стандартные болтики или винтики М5 с гайками. Пожалуй, лучше выбирать с головками помассивней, чтобы дольше не сгорали.

Крепление-коробка изготавливалась двумя способами.

Первый — делалась общая большая развертка и путем гибки , получался этакий короб без дна и крышки. Перпендикулярно стенкам короба отгибались лепестки. Устанавливалась дверца, размечались и сверлились отверстия. Дверца закреплялась винтиками и собственно все.

Разметка и вырезание заготовки.
Здесь, стоит сказать, что для получения малого радиуса гибки, при столь толстом материале, требуется некоторая подготовка места сгиба. Подготовка заключается в надрезе материала по линии сгиба, примерно на три четверти толщины, и разделка — придание резу V-образного профиля. С углом 90 или чуть более градусов у основания. Единственный инструмент более-менее подходящий для данной цели — отрезная машинка (болгарка). Как на мой вкус, стоит пользоваться, вариантом с меньшей мощностью и меньшим диаметром круга.

Действовать приходится так. Первый рез выполняется перпендикулярно поверхности материала, на нужную глубину по линии разметки. Это довольно сложно сделать хорошо с первого раза. Рез лучше делать не сразу на всю нужную глубину, а за несколько проходов, так меньше шанс пропилить насквозь и получается ровнее. Труднее всего сделать самую первую ровную канавку. У меня, как правило, получается тем лучше, чем менее ответственная деталь — при работе стоит несколько раскрепостить плечи и руки и не придавать много значения возможным небольшим огрехам.

После первого пропила, по нему как по направляющей делают еще два прохода инструментом, повернутым каждый раз на 45 градусов относительно основного. Примерно конечно, но лучше чуть больше. Это уже не сложно, нужно только повернуть или повернуться к заготовке так, чтобы канавка была у нас справа налево, а не сверху вниз. Так получается ровнее. Ну и болгарку перехватить по другому.

Потом сгибаем так, чтобы рез был внутри. Пользоваться какими ни будь упорами или направляющими нет нужды, сгиб все равно пойдет по месту минимальной толщины, уж как напилили.

Глубина первого пропила, в идеальном случае должна быть такой, чтобы заготовка по готовому резу сгибалась, с некоторым, довольно приличным усилием, но руками. При этом, внешняя поверхность сгиба будет чуть матовой, но без заметных трещин.

Форма же пропила, в идеале должна приводить к полному смыканию стенок на готовом гибе.

Итак, вырезались заготовки, в нужных местах делались пропилы, сквозные и для сгибов. Здесь нужно быть внимательным и вполне представлять себе готовое изделие — ряд сгибов (их разделки) расположены на противоположной стороне.

После возни с пропилами, несколькими движениями, по линиям сгибается коробка с лепестками.

Примеряем дверцу, размечаем отверстия, сверлим, крепим. Лишнее от резьбы отрезаем. Крепится винтом и гайкой. М5. Стопоров и шайб не применял, но если терзают сомнения, можно накернить в центр обрезанного.

Теперь из мелких обрезков привариваем уголки. С лицевой стороны, иначе конструкция носит несколько незавершенный вид. Просто приставляются к нужному месту кусочки с прямым углом, хотя бы немного больше нужного и сваркой, несколькими точечками закрепляется. Потом лишнее отпиливается. Сварочные швы зачищаются. Острые кромки притупляются.

Лапы со стороны топки несколько великоваты, можно обойтись и меньшими.

Эта же заделка, после 3.5 лет эксплуатации в кирпичной банной печи. На нижней полке зола, рассмотрим боковую сторону. Немного окалины, заметные покоробленности и изгибы отсутствуют, головки болтиков на фото не видны, но смею заверить они тоже в весьма приличном состоянии. Наружная кирпичная кладка разрушений не имеет, футеровка тем более. В целом, состояние отличное, а учитывая значительно более интенсивную топку банной печи по сравнению с отопительной, и вовсе превосходное. Возможно, этому способствовала значительная толщина материала и общая жесткость конструкции.

Заделка, несмотря на большую по сравнению с распространенными способами стоимость, чудо как хороша, однако способ изготовления короба с лапами, гибкой, не слишком точен. По определению. Сложновато учесть до миллиметра, все эволюции заготовки в процессе гибки и как следствие — либо не влезет дверца, либо зазоры великоваты. Можно заполнить их тем же огнеупорным войлоком, но это не дело.

Второй вариант изготовления. Сваркой.

Очень часто печь перекладывают только из-за того, что из нее выпала топочная дверка. Обычно дверки выпадают потому, что они закреплены слабой алюминиевой проволокой или многожильными проводами. Иногда над дверным проемом прокладывают металлические пластины и за них от дверки прикручивают проволоку. Пластины и проволока от огня обжигаются, затем деформируются, выходят из кладки, и дверка выпадает.

Подготовка к установке

Подготовка к установке

Перед тем как устанавливать печные дверки, нужно проверить, легко ли они открываются. Бывают тугие дверки, которые со временем разрабатываются. Ни в одной деревенской печи России я не встречал возле дверок прокладки из асбеста. В современных условиях асбест позаимствовали из промышленных печей, в которых он, действительно, нужен, чтобы печи выдерживали высокие температуры.
В комнатных печах не такая уж высокая температура, а рамка дверки находится далеко от огня и поэтому ее расширение незначительное. Я даже под каменно-угольное топливо дверку закреплял проволокой и обходился без асбеста. Несмотря на то, что часть проволоки возле дверки обнажена, дверка стоит достаточно прочно. Для большей гарантии можно в дверной рамке ближе к ее краю просверлить отверстия. Существуют различные способы закрепления топочных дверок.

Проверка дверки перед установкой

Самый лучший способ избежать выпадения дверки — при установке сверху и снизу приклепать к ней металлические пластины толщиной 2-3 мм с расширенными концами, после чего втесать их в кирпич.
Перед установкой печной дверки нужно положить перед ней на колосниковую решетку насухо три кирпича. Дверку с прикрепленными пластинами или проволокой ставят на раствор, разводят пластины или концы проволоки на стенки, а другие концы кладут на три кирпича и прижимают сверху? одним или двумя кирпичами. Точность установки дверки проверяют по отвесу. Как правило, применяют мягкую, отожженную в печи или на костре ровно вытянутую проволоку диаметром 2-3 мм, длиной около 1 м. Вытянуть ее легко, заведя концы, причем большей длины, чем нужно, за столб или в скобу, натягивая и одновременно прижимая ее к ним, то одним, то другим концом. Вставив в отверстие дверной рамки, проволоку складывают вдвое и плотно скручивают, чтобы не было колец. Если они все же получились, особенно около дверки, их надо сплюснуть молотком по всей длине проволоки. В натянутом положении, прижимая дверку к кладке, проволоку вставляют в сделанный молотком небольшой скол (ямку) 1 в ребре кирпича (глубина 5-10 мм) ближе к наружному краю, чтобы она не ослабла и не сползла. В натянутом положении проволоку кирочкой плотно прижимают к кирпичам в угол 2 по всем рядам и на растворе прижимают кирпичом, а затем переплетают с кладкой. Можно ее направлять и вверх. Раствора возле дверки должно быть немного, шов нужно делать тоньше, так она будет прочнее держаться. Дверке не страшно тепловое расширение, при такой закладке она простоит более ста лет. Если при закладке сверху дверки мешается проволока, то в этом месте кирпич нужно вытесать.

Закрепление верхней части печной дверки


Дверной проем хорошо перекрывать двумя целыми кирпичами так, чтобы они соединялись по центру дверки. Часто над дверками раствор вываливается и вертикальный шов просвечивается. Для устранения этого достаточно в обоих кирпичах в местах закладки раствора углом молотка сделать насечки-ямки. Тогда при сжатии раствора в швах эти ямки будут держать раствор в шве и он не выпадет. Тут показаны дверки с отверстиями. Их можно сделать самим, просто просверлив отверстия в обычной дверке.
Очень часто в печах выходят из строя топочные дверки, потому что у них плохой запор (защелка), который порой через несколько дней отваливается. Даже при правильной установке по отвесу дверка без запора начинает произвольно открываться. Происходит это потому, что на дверке имеется тяжелая ручка, и она, как противовес, способствует открыванию дверки. Чтобы дверка не открывалась, к ней прислоняют всевозможные посторонние предметы — кочергу или полено, которое начинает дымить и частенько загорается. Промышленность, видимо, не в состоянии изобрести надежный запор для топочной дверки.
Я предлагаю простой способ, чтобы избавиться от произвольного открывания дверок хотя бы в тех печах, в которых дым выбивается ветром из топки. Этот способ поможет забывчивым хозяевам закрыть дверку на запор. При неправильной кладке трубы сверху крыши ветер попадает в трубу и выбивает из топки дым. При сильном ветре открывается дверка и вместе с дымом выбивается огонь, а иногда и горящие угли вылетают на пол. Поэтому нельзя, если выбивается дым из топки, оставлять ее без присмотра. Кроме того, обязательно нужно положить лист железа на полу. Чтобы дверка не открывалась, можно сделать гак.

Особенности установки


Во время установки дверки в кладку ее нужно держать закрытой, но не на запор. Тогда вы увидите, как она сама откроется при определенном положении. Для того чтобы дверка не открывалась при открытом запоре, верх дверки надо отклонить от вертикального положения в сторону топки на 2-3 мм. В этом случае тяжелая ручка будет прижимать дверку к ее рамке, но, возможно, в ветреную погоду дверка будет открываться, поэтому лучше сделать над трубой колпак. Дверки можно установить так, чтобы они открывались в другую сторону. Для этого в дверках имеется двухсторонний запор. Это удобно, если хозяйка левша или если они открываются в сторону сгораемой перегородки, но последнее может мешать во время чистки. Для чистки сажи можно устанавливать дверки высотой в один ряд, но для чистки газоходов с помощью проволоки с бантом из тряпки они малы по высоте и не удобны.

Крепление герметической дверки


Герметические дверки, закрепленные в кладке с помощью приклепанных пластин, очень тяжелые. Крепить такие дверки проволокой трудно, так как они своей тяжестью вытягивают проволоку из кладки, но можно, если раму с дверками закрепить так, чтобы она была установлена отвесно, а проволока переплеталась со следующими двумя рядами кладки. Пластины крепко держат раму с дверками во время кладки. Такие дверки с проволочным креплением стоят десятки лет вплоть до сноса печи. Иногда дверки, особенно старинные, не совпадают с кладкой и сверху дверки образуется щель. В таких случаях лучше поднять дверку вверх вровень с кладкой, а под дверку положить на растворе тонкие кирпичные четвертки или стесать под дверкой часть кирпича на всю его ширину, а для проволоки вытесать неглубокие бороздки, поднимающиеся вверх наклонно. Проще и надежнее над дверкой сложить арку, как делали в старину.

Материал любезно предоставлен сайтом: http://remstd.ru/archives/ustanovka-pechnoy-dverki/ Рекомендуем!

Крепление топочной дверки при кладке печи. Установка печной дверки

Сложить печь – это одно дело, но установить дополнительные конструктивные элементы – это не менее важная часть в возведении печи. Эта работа очень кропотливая, не допускает никаких ошибок или неточностей, а как она проводится знают немногие. Данная статья берет целью разъяснить все основные моменты и варианты установки дверцы в кирпичную печь.

Свернуть

К обязательным элементам печи относятся задвижки, колосники и само собой – дверца, которая нужна для закладки топлива в топку, регулирует горение и препятствует выпадению головешек из печи.

Устанавливаем дверцу в печи

Подготовка включает в себя следующие необходимые этапы:

  • Перед самой установкой необходимо детально обследовать саму дверцу и крепежную рамку (де факто берем то, что дверка уже изготовлена под необходимые размеры). Недопустимы трещины, перекосы дверки и рамки, ее плоскость должна быть ровной и плотно прилегать не только в области замка, но и по всей площади соприкосновения с рамой;
  • При обнаружении неудовлетворительного состояния дверка заменяется или же, если это возможно, устраняются дефектовки;
  • Сама дверка должна свободно двигаться в элементах крепления. Должно осуществляться легкое закрывание-открывание;
  • Если печка будет изготовлена только под уголь, то в дверке высверливается отверстие – 13 мм. в диаметре. Это отверстие будет отдушиной для газов, образующихся при сгорании антрацита.

Дверка подвергается наибольшему воздействию при эксплуатации печи. Она несет на себе механические нагрузки, а также усиленные тепловые. Для того, чтобы долговечность заслонки продлилась максимально долго необходимо соблюсти следующие инструкции по каждому варианту крепления.

На нихромовую проволоку

Нихром прекрасно зарекомендовал себя в решении данного вопроса благодаря повышенной устойчивости к жару и при этом сохранив свою пластичность в виде проволоки. Такое крепление с гарантией прослужит 20 лет. Как закрепить дверцу у печи из кирпича:

Основной недостаток данного метода заключается в том, что проволоку необходимо держать в натянутом состоянии и постепенно заделывать в шов между кирпичами. Длина проволоки полтора-два кирпича. Весь процесс весьма трудоемок.

На конструкцию из листовой нержавейки

Установка топочной дверцы кирпичной печи этим методом имеет наиболее частое распространение. Рама представляет собой конструкцию, которая одинакова с дверкой по геометрическим размерам, но при этом пластины рамки имеют специальные буртики. Выполняются из уголка, одна сторона которого укладывается в расстояние между кирпичами, в кладку. Далее все промазывается раствором.

Способ, того как правильно вложить дверцу в печь на профильном уголовке может быть скомбинирован с первым — на проволоке, в таком случае крепеж будет и надежен, и долговечен.

На саморезы или болты

Данный метод имеет место быть, но в среде печников он является наименее распространенным и надежным. Дело в том, что сама конструкция рамки и дверки весьма тяжелая, особенно если выполняется из чугуна. Такой способ применим в вопросе о том, как закрепить в печи дверцу для дымохода, а не для топки.


Дверка и кладка должна иметь небольшой буфер, так как нагрев рамки в контакте с кирпичом приведет к ее искривлению, а также порче саморезов – они могут изогнуться и вылезти из места вворачивания. В таком случае дверка взаимно отойдет от кладки.

Особенности установки дверцы в металлическую печь

Основная особенность состоит в том, что используются одинаковые металлические материалы. Желательно подобрать для дверки точно такой же материал, как и для печки. Чаще всего это сталь с содержанием углерода 0,06%, также актуально использование чугуна.

В таком случае дверка крепится без рамки на простые шарниры. Главное их конструктивная надежность.

Каждый владелец кирпичной печи воле самостоятельно выбирать варианты установки дверок. Но приоритетным являются методы установки на нихромовую проволоку или с использованием металлических конструкций. Данные методы гарантируют долговечность и надежность.

При самостоятельном строительстве печи каждый хозяин сталкивается с установкой специальных печных элементов. Установка — очень ответственная работа. Но не все знают, как это правильно сделать. Дальнейшая статья подробно расскажет, об установке хорошей топочной дверки и всех остальных элементов.

К печным специализированным приборам относятся: различные по назначению дверцы, решетки колосниковые и разные печные задвижки. Необходимы они для обеспечения горения в печи и удобного пользования печью. Поэтому все печные элементы должны быть качественно установлены и исправными.

  • перед началом установки дверцы надо проверить на силу ее прилегания к самой рамке, отсутствие различных перекосов, возможность хорошей фиксации закрытия, свободное поворачивание полотна и наличие соответствующих отверстий для прикрепления дверки в кирпичной кладке печи;
  • если обнаружились какие-либо дефекты, их нужно удалить или заменить дверцу;
  • необходимо, чтобы шибер задвижки свободно двигался в пазах и полностью закрывать отверстие, в самой рамке не допускается наличие трещин;
  • если планируется топить печь лишь углем, в самом шибере нужно просверлить отверстие размером 13-18 мм.

Особенности установки

Осуществляя установку печных элементов, надо помнить, что различные материалы, такие как кирпич и любой металл во время нагрева расширяются по-разному. В особенности это касается приборов, установленных в зоне высокой температуры. Если кладку сделать плотной, при сильном повышении температуры приборы порвут ее. Именно поэтому их устанавливают таким методом, чтобы во время нагрева было возможно свободное расширение без угрозы для печи. Чтобы это сделать, нужно колосник уложить в проем с точным 5 миллиметровым зазором. Во время поломки он должен свободно выниматься для осуществления замены. Укладывают колосник без использования раствора, пазы засыпают песком.

Процесс работы

Установка качественной топочной дверки. К данному процессу нужно отнестись со всей ответственностью и
серьезностью. Она больше всех подвергается действию теплового и температурного расширения. Поэтому установить ее следует так, чтобы пространство в печке максимально плотно перекрывалось и осуществлялось надежное крепление дверцы в каменной кладке. Такая дверка печи крепится кляммерами, которые изготавливаются из стали.

Внизу дверку можно закрепить с помощью стальной проволоки, имеющую диаметр 2 мм, впоследствии закрыть ее раствором. Верх дверки нельзя закреплять проволокой, так как от влияния сильно высокой температуры она будут перегорать.

Кляммеры производят из стали. Все ушки должны выглядывать за рамку двери на 10-12 см, и крепятся они специальными заклепками. Нижнюю часть двери можно закрепить с помощью проволоки длиной около 60 см. Перед началом установки дверки нужно обернуть рамку асбестом. Материал можно использовать в виде шнура, крошки или листов, смачивая водой перед использованием.

В точном месте установки дверцы необходимо нанести слой глиняного состава на кладку. При использовании проволоки, концы прячут в швы. Обязательно уровнем выверяется горизонталь установки и фиксируется с помощью деревянной рейки. Один конец этой рейки кладется на рамку двери, а второй на три кирпича кладки, сверху на нее кладется кирпич. Далее на раствор выкладываются кирпичи, постепенно закладывая дверку в массиве печки. Каждый ряд начинается от дверки.

Духовка

Духовку обычно делают из крепкой стали. Зазоры определяются с помощью уровня, рамка оборачивается
листовым асбестом, имеющим ширину в полкирпича. Плоскость рамки вверху должна совпадать с поверхностью кладки последнего ряда кирпича, поэтому, при необходимости слой асбеста нужно увеличить.

Колосник нужно устанавливать на 25-30 см ниже топочного отверстия с уклоном в сторону топочной дверки. Поду топливника придается форма корыта, а прорези, расположенные между колосниками должны быть вдоль топливника.

Чтобы колосник не разрушал кладку при нагреве, необходимо оставлять зазоры 5 мм, которые потом засыпаются песком. С помощью раствора колосник крепить нельзя!

Поддувальная и вместе с ней прочистная дверка устанавливается аналогично дверке топки. Поддувальная дверца практически не подвержена высоким температурам, поэтому ее нужно плотно и крепко замуровать в кладку печки, обрабатывая швы с помощью глиняного раствора. Горизонталь рамки также определяется с помощью уровня.

Установка чугунной кухонной плиты

Абсолютно все плиты устанавливаются строго по строительному уровню. Для установки необходимо в самом верхнем ряду вытесать паз, соответствующий размеру плиты и имеющий зазор 5 мм с каждой стороны. Никакие стороны плиты категорически нельзя зажимать, так как во время нагрева будет изменяться и коситься противоположная сторона. Использовать нужно глино-асбестовый раствор. Их же нужно затирать весь верх плиты по всему периметру.

Очень часто печь перекладывают только из-за того, что из нее выпала топочная дверка. Обычно дверки выпадают потому, что они закреплены слабой алюминиевой проволокой или многожильными проводами. Иногда над дверным проемом прокладывают металлические пластины и за них от дверки прикручивают проволоку. Пластины и проволока от огня обжигаются, затем деформируются, выходят из кладки, и дверка выпадает.

Подготовка к установке

Подготовка к установке

Перед тем как устанавливать печные дверки, нужно проверить, легко ли они открываются. Бывают тугие дверки, которые со временем разрабатываются. Ни в одной деревенской печи России я не встречал возле дверок прокладки из асбеста. В современных условиях асбест позаимствовали из промышленных печей, в которых он, действительно, нужен, чтобы печи выдерживали высокие температуры.
В комнатных печах не такая уж высокая температура, а рамка дверки находится далеко от огня и поэтому ее расширение незначительное. Я даже под каменно-угольное топливо дверку закреплял проволокой и обходился без асбеста. Несмотря на то, что часть проволоки возле дверки обнажена, дверка стоит достаточно прочно. Для большей гарантии можно в дверной рамке ближе к ее краю просверлить отверстия. Существуют различные способы закрепления топочных дверок.

Проверка дверки перед установкой

Самый лучший способ избежать выпадения дверки — при установке сверху и снизу приклепать к ней металлические пластины толщиной 2-3 мм с расширенными концами, после чего втесать их в кирпич.
Перед установкой печной дверки нужно положить перед ней на колосниковую решетку насухо три кирпича. Дверку с прикрепленными пластинами или проволокой ставят на раствор, разводят пластины или концы проволоки на стенки, а другие концы кладут на три кирпича и прижимают сверху? одним или двумя кирпичами. Точность установки дверки проверяют по отвесу. Как правило, применяют мягкую, отожженную в печи или на костре ровно вытянутую проволоку диаметром 2-3 мм, длиной около 1 м. Вытянуть ее легко, заведя концы, причем большей длины, чем нужно, за столб или в скобу, натягивая и одновременно прижимая ее к ним, то одним, то другим концом. Вставив в отверстие дверной рамки, проволоку складывают вдвое и плотно скручивают, чтобы не было колец. Если они все же получились, особенно около дверки, их надо сплюснуть молотком по всей длине проволоки. В натянутом положении, прижимая дверку к кладке, проволоку вставляют в сделанный молотком небольшой скол (ямку) 1 в ребре кирпича (глубина 5-10 мм) ближе к наружному краю, чтобы она не ослабла и не сползла. В натянутом положении проволоку кирочкой плотно прижимают к кирпичам в угол 2 по всем рядам и на растворе прижимают кирпичом, а затем переплетают с кладкой. Можно ее направлять и вверх. Раствора возле дверки должно быть немного, шов нужно делать тоньше, так она будет прочнее держаться. Дверке не страшно тепловое расширение, при такой закладке она простоит более ста лет. Если при закладке сверху дверки мешается проволока, то в этом месте кирпич нужно вытесать.

Закрепление верхней части печной дверки


Дверной проем хорошо перекрывать двумя целыми кирпичами так, чтобы они соединялись по центру дверки. Часто над дверками раствор вываливается и вертикальный шов просвечивается. Для устранения этого достаточно в обоих кирпичах в местах закладки раствора углом молотка сделать насечки-ямки. Тогда при сжатии раствора в швах эти ямки будут держать раствор в шве и он не выпадет. Тут показаны дверки с отверстиями. Их можно сделать самим, просто просверлив отверстия в обычной дверке.
Очень часто в печах выходят из строя топочные дверки, потому что у них плохой запор (защелка), который порой через несколько дней отваливается. Даже при правильной установке по отвесу дверка без запора начинает произвольно открываться. Происходит это потому, что на дверке имеется тяжелая ручка, и она, как противовес, способствует открыванию дверки. Чтобы дверка не открывалась, к ней прислоняют всевозможные посторонние предметы — кочергу или полено, которое начинает дымить и частенько загорается. Промышленность, видимо, не в состоянии изобрести надежный запор для топочной дверки.
Я предлагаю простой способ, чтобы избавиться от произвольного открывания дверок хотя бы в тех печах, в которых дым выбивается ветром из топки. Этот способ поможет забывчивым хозяевам закрыть дверку на запор. При неправильной кладке трубы сверху крыши ветер попадает в трубу и выбивает из топки дым. При сильном ветре открывается дверка и вместе с дымом выбивается огонь, а иногда и горящие угли вылетают на пол. Поэтому нельзя, если выбивается дым из топки, оставлять ее без присмотра. Кроме того, обязательно нужно положить лист железа на полу. Чтобы дверка не открывалась, можно сделать гак.

Особенности установки


Во время установки дверки в кладку ее нужно держать закрытой, но не на запор. Тогда вы увидите, как она сама откроется при определенном положении. Для того чтобы дверка не открывалась при открытом запоре, верх дверки надо отклонить от вертикального положения в сторону топки на 2-3 мм. В этом случае тяжелая ручка будет прижимать дверку к ее рамке, но, возможно, в ветреную погоду дверка будет открываться, поэтому лучше сделать над трубой колпак. Дверки можно установить так, чтобы они открывались в другую сторону. Для этого в дверках имеется двухсторонний запор. Это удобно, если хозяйка левша или если они открываются в сторону сгораемой перегородки, но последнее может мешать во время чистки. Для чистки сажи можно устанавливать дверки высотой в один ряд, но для чистки газоходов с помощью проволоки с бантом из тряпки они малы по высоте и не удобны.

Крепление герметической дверки


Герметические дверки, закрепленные в кладке с помощью приклепанных пластин, очень тяжелые. Крепить такие дверки проволокой трудно, так как они своей тяжестью вытягивают проволоку из кладки, но можно, если раму с дверками закрепить так, чтобы она была установлена отвесно, а проволока переплеталась со следующими двумя рядами кладки. Пластины крепко держат раму с дверками во время кладки. Такие дверки с проволочным креплением стоят десятки лет вплоть до сноса печи. Иногда дверки, особенно старинные, не совпадают с кладкой и сверху дверки образуется щель. В таких случаях лучше поднять дверку вверх вровень с кладкой, а под дверку положить на растворе тонкие кирпичные четвертки или стесать под дверкой часть кирпича на всю его ширину, а для проволоки вытесать неглубокие бороздки, поднимающиеся вверх наклонно. Проще и надежнее над дверкой сложить арку, как делали в старину.

Материал любезно предоставлен сайтом: http://remstd.ru/archives/ustanovka-pechnoy-dverki/ Рекомендуем!

Очень важно при возведении печи правильно установить печные приборы. Это обезопасит вас и доставит удовольствие от наблюдения за спокойно потрескивающими дровами или углем в топке печи.

Печные приборы — поддувальная, топочная и прочистные дверки, колосниковая решетка, шиберные (печные) задвиж­ки — устанавливаются для регулирования процесса горения и удобства эксплуатации печей.

Перед установкой дверки проверьте на:

♦ плотность прилегания полотна к рамке;

♦ свободное вращение полотна в шарнирах;

♦ отсутствие перекоса;

♦ возможность фиксации их закрытия;

♦ наличие отверстий для крепления в кладке.

Шибер печной задвижки должен свободно ходить в пазах и плотно перекрывать отверстие, рамка не должна иметь трещин.

При установке печных приборов необходимо помнить, что металл и кирпич, нагреваясь, расширяются неодинаково. Осо­бенно это сказывается на поведении тех приборов, которые будут установлены в зонах высоких температур. Если их плот­но замуровать в кирпичную кладку — при повышении темпе­ратуры они порвут ее. Поэтому колосниковую решетку, то­почную дверку, духовой шкаф и чугунную настильную плиту устанавливают так, чтобы при нагреве обеспечивалось свобод-

ное расширение их без воздействия на кладку. Для этого ко­лосниковую решетку укладывают в проем с зазором не менее- 5 мм со всех сторон (рис. 108).

Колосниковая решетка должна свободно выниматься для замены в случае прогорания или поломки. Укладывают ее без раствора, а пазы заполняют песком.

Особого внимания заслуживает установка топочной двер­ки, так как она наиболее подвержена действию теплового рас­ширения, а вместе с тем должна быть установлена так, чтобы плотно перекрывалось топочное пространство и обеспечива­лось надежное крепление ее в кладке. Закрепите топочную дверку кляммерами, изготовленными из полосовой стали (рис. 109). Снизу можно крепить стальной мягкой проволо­кой диаметром 1,8-2,0 мм, но надо обязательно закрывать ее раствором. В вертикальной части проволоку трудно предох­ранить от воздействия высокой температуры — она будет бы­стро перегорать.

Кляммеры делают из полосовой стали. Ушки кляммер должны выступать за рамку дверки на 100-120 мм. Крепят кляммеру к рамке заклепками. В нижнее отверстие печной дверки можно вставить куски стальной проволоки диаметром

жите так, чтобы они попали в швы кладки. Проверьте уста­новку дверки по уровню — верхняя планка рамки должна быть горизонтальна — и зафиксируйте ее деревянной рейкой. Один конец рейки положите на рамку дверки, второй — на 3 кирпича, уложенных плашмя, а сверху на рейку положите кирпич.

Согласно порядовке на раствор уложите кирпичи, начи­ная кладку каждого ряда от дверки, постепенно заделывая ее в массиве печи.

Установку поддувальной и прочистных дверок выполняй­те аналогичным способом, закрепите стальной мягкой прово­локой диаметром 1,5-2,0 мм, закладывая концы ее в швы кладки. Поддувальная дверка мало подвержена действию высокой температуры — расширение ее незначительно, а так как она должна герметично перекрывать подтопочное про­странство, ее плотно замуровывают в кладку, заделывая все швы глиняным раствором. Необходимо строго выверять го­ризонтальность сторон рамки по уровню.

Духовки, как правило, делаются из листовой стали. По­этому при нагреве они будут сильно коробиться, если не оста­вить зазоры для расширения. Устанавливают их по уровню, рамку оборачивают увлажненным листовым асбестом шири­ной в полкирпича, слой асбеста можно увеличить, лишь бы верхняя плоскость совпала с плоскостью кладки ряда кирпи­ча, по которому делается перекрытие.

Чугунную плиту на кухонную и отопительно-варочную печь укладывают строго по уровню. Для укладки ее в кирпи­чах верхнего ряда вытесывают паз по размеру плиты с зазо­ром 5 мм на каждую сторону. Нельзя зажимать даже одну из сторон плиты — при нагреве противоположную сторону бу­дет коробить. Лучше* класть плиту на глиноасбестовый ра­створ. Для приготовления такого раствора делают жидкую глиняную пульпу, в нее добавляют асбестовую крошку, дово­дя раствор до нужной консистенции. Этим же раствором за­тирают верх кухонной плиты по периметру.

Шиберные задвижки укладывают так, чтобы обеспечива­лась герметичность перекрытия канала или дымовой трубы. В кирпичах вытесывают пазы для рамки с небольшим зазо-

ром на расширение. Хорошо класть задвижки на глиноасбес­товом растворе.

Итак, первые шесть рядов. Установлена поддувальная дверка, смонтирован колосник и имеется уже готовый зольник. Пришла пора устанавливать топочную дверцу . Здесь задержимся чуть подольше, потому что топочная дверца — это элемент, наиболее подверженный нагреву, расширению и физическому воздействию и поэтому к этому процессу нужно отнестись серьёзно. Про печные дверки можно посмотреть, а в данном проекте используется стандартная чугунная дверка

Размером 250х210 мм.
При установке необходимо помнить, что между корпусом дверцы и кирпичом обязательно должен быть тепловой зазор, заполненный базальтовой ватой или асбестом. Дверцу можно установить так же, как и подтопочную, но лучше использовать один из следующих способов.

Первый способ — через боковые отверстия в рамке дверцы специальными саморезами или спицами дверка фиксируется непосредственно в кирпичные стенки топочного проёма (рис. 1). Этот способ больше подходит к дверкам с широкой полкой. Так же можно приклепать или прикрутить болтами к рамке стальную полоску (желательно из нержавейки) и концы её закрепить в кирпичных швах (рис. 2 и 3). К концам планки иногда ещё для усиления привязывают проволоку (рис.3). В последнее время стал практиковаться и такой способ (рис.4) — топочная дверца вваривается в стальной лист , а тот в свою очередь специальными дюбель-гвоздями через базальтовую вату или асбест крепится к плоскости стенки, где расположена дверца.

Для нашей воспользуемся вторым способом (рис.2).
Ставим дверку в место, где будет топочный проём, предварительно подложив полоску базальтовой ваты или асбеста и вертикально, по уровню или отвесу, её фиксируем. Зафиксировать можно таким => способом или каким-то другим. Важно при этом учитывать, чтобы фиксация была жёсткой, но и не мешала дальнейшей кладке. Таким образом, у нас установлена и можно приступать к кладке.
Продолжение в

Очень важно при возведении печи правильно установить печные приборы. Это обезопасит вас и доставит удовольствие от наблюдения за спокойно потрескивающими дровами или углем в топке печи.

Печные приборы — поддувальная, топочная и прочистные дверки, колосниковая решетка, шиберные (печные) задвиж­ки — устанавливаются для регулирования процесса горения и удобства эксплуатации печей.

Перед установкой дверки проверьте на:

♦ плотность прилегания полотна к рамке;

♦ свободное вращение полотна в шарнирах;

♦ отсутствие перекоса;

♦ возможность фиксации их закрытия;

♦ наличие отверстий для крепления в кладке.

Шибер печной задвижки должен свободно ходить в пазах и плотно перекрывать отверстие, рамка не должна иметь трещин.

При установке печных приборов необходимо помнить, что металл и кирпич, нагреваясь, расширяются неодинаково. Осо­бенно это сказывается на поведении тех приборов, которые будут установлены в зонах высоких температур. Если их плот­но замуровать в кирпичную кладку — при повышении темпе­ратуры они порвут ее. Поэтому колосниковую решетку, то­почную дверку, духовой шкаф и чугунную настильную плиту устанавливают так, чтобы при нагреве обеспечивалось свобод-

ное расширение их без воздействия на кладку. Для этого ко­лосниковую решетку укладывают в проем с зазором не менее- 5 мм со всех сторон (рис. 108).

Колосниковая решетка должна свободно выниматься для замены в случае прогорания или поломки. Укладывают ее без раствора, а пазы заполняют песком.

Особого внимания заслуживает установка топочной двер­ки, так как она наиболее подвержена действию теплового рас­ширения, а вместе с тем должна быть установлена так, чтобы плотно перекрывалось топочное пространство и обеспечива­лось надежное крепление ее в кладке. Закрепите топочную дверку кляммерами, изготовленными из полосовой стали (рис. 109). Снизу можно крепить стальной мягкой проволо­кой диаметром 1,8-2,0 мм, но надо обязательно закрывать ее раствором. В вертикальной части проволоку трудно предох­ранить от воздействия высокой температуры — она будет бы­стро перегорать.

Кляммеры делают из полосовой стали. Ушки кляммер должны выступать за рамку дверки на 100-120 мм. Крепят кляммеру к рамке заклепками. В нижнее отверстие печной дверки можно вставить куски стальной проволоки диаметром

жите так, чтобы они попали в швы кладки. Проверьте уста­новку дверки по уровню — рамки должна быть горизонтальна — и зафиксируйте ее деревянной рейкой. Один конец рейки положите на рамку дверки, второй — на 3 кирпича, уложенных плашмя, а сверху на рейку положите кирпич.

Согласно порядовке на раствор уложите кирпичи, начи­ная кладку каждого ряда от дверки, постепенно заделывая ее в массиве печи.

Установку поддувальной и прочистных дверок выполняй­те аналогичным способом, закрепите стальной мягкой прово­локой диаметром 1,5-2,0 мм, закладывая концы ее в швы кладки. Поддувальная дверка мало подвержена действию высокой температуры — расширение ее незначительно, а так как она должна герметично перекрывать подтопочное про­странство, ее плотно замуровывают в кладку, заделывая все швы глиняным раствором. Необходимо строго выверять го­ризонтальность сторон рамки по уровню.

Духовки, как правило, делаются из листовой стали. По­этому при нагреве они будут сильно коробиться, если не оста­вить зазоры для расширения. Устанавливают их по уровню, рамку оборачивают увлажненным листовым асбестом шири­ной в полкирпича, слой асбеста можно увеличить, лишь бы верхняя плоскость совпала с плоскостью кладки ряда кирпи­ча, по которому делается перекрытие.

Чугунную плиту на кухонную и отопительно-варочную печь укладывают строго по уровню. Для укладки ее в кирпи­чах верхнего ряда вытесывают паз по размеру плиты с зазо­ром 5 мм на каждую сторону. Нельзя зажимать даже одну из сторон плиты — при нагреве противоположную сторону бу­дет коробить. Лучше* класть плиту на глиноасбестовый ра­створ. Для приготовления такого раствора делают жидкую глиняную пульпу, в нее добавляют асбестовую крошку, дово­дя раствор до нужной консистенции. Этим же раствором за­тирают верх кухонной плиты по периметру.

Шиберные задвижки укладывают так, чтобы обеспечива­лась герметичность перекрытия канала или дымовой трубы . В кирпичах вытесывают пазы для рамки с небольшим зазо-

ром на расширение. Хорошо класть задвижки на глиноасбес­товом растворе.

09.02.2007, 11:55

Подскажите из практики как лучше крепить печные дверки. На проволоку, клепать и гнуть пластины или как некоторые советуют — сверлить кирпич и крепить анкерами. Наверняка пробовали по разному и остановились на оптимальном варианте.

10.02.2007, 01:10

Да, Вы правы, пробовали по разному. Раньше, лет до 15-ти -20-ти назад, мы всегда топочные дверцы крепили проволокой или клепали гвоздями (на 250) на стальную полосу от обруча деревянных бочек, благо они валялись практически в каждом дворе. Сейчас,конечно, времена не те, но до сих пор и вяжем, и клепаем, и сажаем на болты. Теперь к томуже крепим и на анкера, и на спицы. Всё зависит от конструкции, заказчика и применяемой фурнитуры (литья).
Чаше всего, для крепления отечественного литья, применяем чёрную или нержавеющию стальную полосу прикрученную или приклёпанную к дверке, а по краям полосы проволочная плетёнка в кладку, или изгиб самой полосы под 90 град.. В случае применения финского литья крепим на спицы иногда на анкера. Дверка поставренная на клёпанную полосу служит практически весь свой срок эксплуатации, не шатается и не выпадает. При креплении на анкера, необходимо рассверливать отверстия в рамке дверки чуть больше диаметра анкера, для теплового расширения. Установка на проволоку, с первого взгляда может показаться самой простой процедурой, но это не так. Необходим опыт и некоторые знания, иначе дверка быстро расшатается и даже может выпадать. Проволока должна быть мягкая, оттожённая, вязальная, 2-3 мм, скрученная плотно без зазоров (!), хорошо натянута и должна уходить глубоко в кладку, (а не на 15 — 20 см, как у некоторых горе печников).
Выбор за Вами, все способы хороши и оптимальны к определённому своему месту.

11.02.2007, 19:40

Спасибо за консультацию. Наверно буду крепить финское литье анкерами. Хотелось бы сделать так, что бы к этому больше не возвращаться. Просто сомневаюсь. Со временем анкер из-за разных коэффициентов расширения может разболтаться и выпасть. Может есть какие то хитрости, типа герметик в отверстие или еще что нибудь.
Если что, подскажите как лучше.
Да, и еще. Что такое крепление спицами. Коротко, для понятия.

12.02.2007, 00:02

Я стараюсь ставить дверцы на анкера только в приборах периодической топки с небольшими темп. нагрузками (типа барбекю, дачная печь незначительной мощности и т.д.) А хитростей, кроме указаных ранее нет. Разбалтаться не может так, как в любой момент Вы можете подтянуть анкер. Это является плюсом анкерного крепления , но почемуто при высоких нагрузках я им не доверяю, может зря, может быть перестраховываюсь. Жалоб небыло.
Удачи.

22. 05.2007, 23:06

Теперь к томуже крепим и на анкера, и на спицы. Всё зависит от конструкции, заказчика и применяемой фурнитуры (литья).

Здравствуйте.
Очень удивился, прочитав о креплении на анкера топочной дверки . Ведь анкер создает в кирпиче — при серьезном перепаде температуры не является ли это дополнительным фактором разрушения кирпича?

Жирнов Владимир

24.05.2007, 22:31

Хороший вопрос!
Вообщето Крафт физику знает…:)
Видимо он анкера на герметик ставит

31.05.2007, 21:33

Здравствуйте, Владимир!
Может у вас и вызывают улыбку подобные вопросы, но для таких как я, пытающихся сделать свою единственную печь и не претендующих на звание «Профессионал печного дела», такие тонкости очень интересны и ваш форум профессиналов очень познавателен.
Я вот, например, ни в одной книге по печному делу, ни в одном описании к порядовке не могу найти, как выкладывается подвертка — в кладку монтируется или на уголок опирается? Нигде не слова — как будто это при рождении заложенное знание.

Евгений Колчин

01.06.2007, 09:50

Vinni, естественно эти знания не закладываются при рождение..
здесь необходимо иметь навыки в кирпичной кладке , т.е основы мастерства каменщика — колка, теска, перевязка, а так же знания в области физики — температурное расширение различных материалов..
так, если вы поставите уголок в подвертку, то естественно, он нагреется быстрее и расширяясь потянет все и вся, что есть у вас рядом, для таких целй в уголок подкладывается уплотнитель, который позволяет компенсировать данное расширение (пример, установка топочной дверцы, зазоры между шамотом и красным кирпичем), но только не в подвертке..
второе, если вы «завяжите кирпич подвертки во внешнюю кладку, то же плохо, так как внешняя стенка нагревается значительно позже, чем вся внутрянка печи..
отсюда, подвертка укладывается на внутреннюю стенку и за счет перевязки верхним кирпичем держится

01.06.2007, 15:37

Евгений! Спасибо за помощь.

Пал-Палыч

29. 07.2010, 16:33

29.08.2010, 18:19

Крепление каминной дверцы SVT 405 с помощью нихромовой проволоки диаметром 1,8 мм. В каждое отверстие пропущено по 2 проволоки, которые свиты в плотные косички и на концах имеют крючки в виде якоря.

25.12.2010, 02:37

Миркис Семен

25.12.2010, 02:41

Сколько простоит дверца на этом «вчерашнем дне»? А как Вам крепление на их самарезах нравится? У меня тоже не совпадали дырки иногда, но потом толи я швы тоньше делать стал, толи из-за кирпича, но обычно не подпиливаю. Хотя я чаще большие ставлю. Может и из-за этого. А уж по кратности лучше совпадают чем многие наши. Сколько раз плевался, что эти изобретатели выпускающие дверцы даже наверное и кирпич ни когда не видели!.Это и к топочным относится, но особенно к прочистным.

1.На спицы я начал ставить с 1998г. Проблемы с «простоит» не было. И подтянуть можно. Но уступает такое крепление креплению на уголках, тем, что последнее более ремонтопригодное — дверка легко снимается, т. е. ее легко заменить, и очень важно, что реализуется защита тычков красного кирпича.
2. Крепление топочных дверок на саморезах не практиковал. Т.к. те же финны говорили, что это позавчерашний день. В финской книге (на русском языке) Юхани Кеппо «Кирпичные печи и камины. Кладка» этот способ очень раскритикован. «Холодные» дверки — поддувальные, прочистные — можно.

25.12.2010, 02:52

Ну тычки красного кирпича я защищаю зарезкой «на ус», и шамотный тогда доходит до самой дверцы. А вот что нет уголков, да и жести нержавейки в магазинах-это факт:(Мне когда нержавейка нужна, так я покупаю трубу, разрезаю и распрямляю. Хоть и хлопотно, зато-доступно. В любой местности и захудалом городишке найти можно.

Миркис Семен

25.12.2010, 02:54

Согласен. Что новая технология для многих печников не очень доступна. Надо заказывать уголки, иметь саморезы по металлу «клопики», плотный базальтовый картон (лучше финский парок). Для жителей удаленных мест по-прежнему проволока, кляммеры — дешево и сердито.

Жирнов Владимир

25.12.2010, 02:58

А пока, как и 100 лет назад- проволока рулит, наверное в 90%.

Рулит, ещё как!

25.12.2010, 03:04

25.12.2010, 03:07

Рулит, ещё как!

Так можно и шайбочки автомобильные подпихнуть, пружинные для крепления торпед и всяких облицовок. И тогда резьбу нарезать не надо-вкручивай саморез:grin:

Миркис Семен

25.12.2010, 03:09

Рулит, ещё как!
Семён Михайлович ещё мне, как-то, рассказывал про нарез резьбы в рамке дверки и крепление её обычными болтами

Да, помню. Я при случае всегда рассказываю. Очень оригинальный способ , его придумал Копаев В.Ю. (московская Гильдия). Получил патент на изобретение. На этом форуме уже это где-то обсуждалось. И даже Копаев сам отозвался на те посты.

Миркис Семен

25.12.2010, 03:14

И главное лет на 20 хватает. А там и подремонтировать можно, все одно топку перебирать. Заказывать- а где, а сколько? А сколько времени уйдет -заказать, приехать, забрать заказ. ..Да еще искать набегаешься. Так что все не так однозначно. Базальтовый то картон не везде встречается. А я как то три дня убил на то что б шлифовальный круг по камню в Питере найти. Вот небыло и все тут. А фаски снимать надо было.

Согласен, что хлопотно и дорого. И не на каждом объекте Заказчик может все эти новшества оплатить. Но если заказ солидный, то и подготовка серьезная.

25.12.2010, 03:21

25.12.2010, 03:25

Ну я делаю «народные печи» , мне надо что б по дороге от дома до объекта всем затарится. Так что боюсь, что я долго еще буде «не прогрессивным» печником. Зато если проволока кончится, я всегда могу или электродину привезать, или у соседа из забора-рябицы выдрать. На рябице всегда хорошая мягкая проволока:) Да и клямерами отнють не брезгую. Хотя все чаще и чаще народ просит дверци финские ставить. Так там спицы лежат, вот и опять бегать ни куда не надо.

25.12.2010, 03:28

Заметил, что полированная нержавейка (уголки на рамке дверки) даже не темнеет, тогда может можно использовать обычную листовую сталь?

Все зависит от конструкции топок. В некоторых печах и дверца до малинового цвета нагревается. А если дверца подальше стоит, например из за футировки, то тогда и простой уголок стоять всю жизнь будет. Да его млжно и в кладку врезать. Тогда он и торчать не будет.

Миркис Семен

25.12.2010, 03:34

Да, помню. Я при случае всегда рассказываю. Очень оригинальный способ, его придумал Копаев В.Ю. (московская Гильдия). Получил патент на изобретение. На этом форуме уже это где-то обсуждалось. И даже Копаев сам отозвался на те посты.

25.12.2010, 03:38

А клямеры, случайно, это не укороченные уголки? Тоже глянуть бы.

25.12.2010, 03:42

Клямеры, это полоски из жести, ширеной примерно см 2-3, и длинной см 25-30. Приклепываются(я обычно обрезками гвоздей) к дверцам, через отверстия. А свободные конца заправляются в кладку. Держит лучше чем проволока, и не вытягиваются.

25.12.2010, 03:56

Михаил спасибо, теперь понял.

25.12.2010, 12:15

Рулит, это когда все доступно. Зашел в лавку, ткнул пальцем-» дай эту дверцу и уголки крепежные к ней»,вот тогда и рулит. А пока, как и 100 лет назад- проволока рулит, наверное в 90%.

Заказывать- а где, а сколько? А сколько времени уйдет -заказать, приехать, забрать заказ…Да еще искать набегаешься. Так что все не так однозначно. Базальтовый то картон не везде встречается.

Ну я делаю «народные печи» , мне надо что б по дороге от дома до объекта всем затарится. Так что боюсь, что я долго еще буде «не прогрессивным» печником. Зато если проволока кончится, я всегда могу или электродину привезать, или у соседа из забора-рябицы выдрать. На рябице всегда хорошая мягкая проволока:) Да и клямерами отнють не брезгую.
Вот что тут добавить, разве только что дверок финских даже не видел, а ставлю все по большей части местного розлива или старые советские, или царской Польши.

А вы говорите вчерашний день.

25.12.2010, 13:05

Вова, не расстраивайся сильно. У нас любят, открыв рот, смотреть на яркие фантики из-за границы.Забывая, что мы живем в стране с огромным опытом печного отопления . Так что не видя спиц и прочего-ты не много потерял. Если дверца на проволоке держится по 20-30 лет, то заменять ее нужно креплением, если оно более технологично и доступно. А если за уголками, пластинами и прочим, тебе надо два дня бегать, или тиски на себе таскать…то напрашивается вопрос-оно тебе надо?

25.12.2010, 13:13

Нашел, это было в марте этого года http://www..php?p=20952&postcount=4 , а сама тема http://www..php?t=2258


Для того чтобы загородный дом был теплым и уютным, установите печь. Установите печь, и температурная отметка всегда будет на необходимом уровне . Очаг можно выполнить своими силами, если, конечно, вы обладаете специальными навыками, а мы вам в этом поможем. Итак, строим печь.

1.
2.
3.
4.
5.
6.
7.

Кладка печи

После того как будет выполнено прочное основание – фундамент очага, приступаем к выполнению корпуса устройства. Сначала на сухую выкладывают кирпичи первого ряда согласно порядовке, при этом важно контролировать размеры швов. После того как будет определено положение угловых кирпичей, ряд укладывают на раствор, обязательно проверяя горизонтальность при помощи строительного уровня. Если элементы выступают наружу, их осаждают ударами киянки. После того как будет выполнен первый ряд, его проверяют рулеткой, как по диагонали, так и по периметру. Следите за тем, чтобы все диагонали были равны, иначе построить качественный очаг не получится. Только после этого середину первого ряда заполняют кирпичом на растворе.

После того как будет выполнен первый ряд печи, приступают к строительству второго ряда, как и в первом случае, контролируя вертикальность углов при помощи уровня. Выполнение второго ряда производят аналогично первому: сначала кирпич кладут по периметру, после чего заполняют середину. Уложив второй ряд, в углы швов забивают гвозди, длина которых может варьировать от восьмидесяти до ста миллиметров.

После этого на все углы выложенного ряда с заранее отмеченных на потолке точек опускают отвес.


Далее в отмеченные точки забивают гвозди, к ним привязывают капроновый шнур и с силой натягивают его. При помощи отвеса проверяют правильно ли натянуты шнуры. При ошибке можно просто немного загнуть гвозди и исправить положение. Дальнейшая кладка будет намного проще, благодаря шнуру, а время, затрачиваемое на работу, уменьшается.


Все последующие углы выполняются точно так же, как и описанные нами первый и второй ряд. При выкладывании каждого ряда наружная поверхность корпуса устройства очищается при помощи строительного мастерка , которым можно удалить остатки раствора. После выполнения четырех – пяти рядов их протирают мокрой тряпкой.

Особое внимание следует уделить швам конструкции. Они должны быть как можно тоньше, так как толстые швы начинают быстро крошиться и кладка печи разрушается. Раствор должен быть плотным и на всю глубину заполнять шов. При этом если вы выполняете вертикальный шов, то должны перекрыть его кирпичом расположенного выше ряда. Идеально будет, если вы расположите кирпич таким образом, чтобы вертикальный шов оказался посередине верхнего элемента. Конечно, этого добиться будет нелегко, но, как бы там ни было, перекрытие должно быть не менее четверти кирпича.

Во время строительства дымового канала кирпич не должен укладываться стесанной стороной внутрь, это впоследствии затруднит прохождение дымовых газов.

Топливная камера очага считается наиболее уязвимым для высоких температур местом, поэтому и выкладывать ее стоит не из простого кирпича , а из прочного шамотного материала. Если есть возможность, то от перевязки швов следует отказаться вовсе, так как отмечается разница в тепловом расширении и, как правило, скорое разрушение кладки. Таким образом, футеровка выполняется либо на ребро, либо ряд выкладывается полностью. Футеровка и шамотный материал укладываются с организацией между ними зазора примерно в пять миллиметров.

Установка прочистных и поддувальной дверок

Прежде чем установить дверки, проверьте герметичность прилегания полотна к рамке. Также внимание следует уделить проверке вращения полотна, исключить перекосы и т. п. Если имеют место быть некоторые дефекты, устраняем их.

Установка дверок начинается непосредственно с прикручивания проволоки, которую вставляют в отверстия дверок. Рекомендуемая длина проволоки составляет пятьдесят – шестьдесят сантиметров.



Там где будет установлена дверка, наносят порцию раствора и вставляют элемент, закрепляя его кирпичами и проверяя горизонтальность и вертикальность уровнем. В конце проволоку заводят в швы кладки.



Установка колосника

Важно помнить о тепловом расширении материалов. Так, чугун и кирпич имеют разные показатели , это надо учитывать при установке колосника и других приборов из чугуна. Если не оставить зазор между кладкой и корпусом устройства, гарнитура порвет кладку, и очаг придет в негодность. Рекомендуемые зазоры составляют не менее пяти миллиметров. К тому же, колосник несколько раз меняют в процессе эксплуатации прибора отопления, поэтому свободное его размещение не станет препятствием при замене.


Установка топливной дверки

Дверка топки устанавливается аналогично поддувальной, но при этом она оборачивается асбестовым шнуром. На этапе установки устройство обязательно проверяется при помощи строительного уровня и фиксируется с помощью кирпичей.



Если вы собираетесь использовать очаг в интенсивном режиме, проволока, которой крепится дверка, может быстро прогореть, поэтому ее будет целесообразнее заменить на кляммер. Для выполнения кляммера используют полосовую сталь, сечение которой составляет двадцать пять на два миллиметра. Ушки кляммера выводят за рамку на десять – двадцать сантиметров и крепят к рамке с помощью болтов с гайками.

Перекрытие дверки выполняется в одну вторую кирпича



либо кирпичом «в замок»


Если проем составляет более двадцати пяти сантиметров, то перекрытие должно быть выполнено в виде клиновой перемычки.


Установка плиты

Первый ряд, куда будет устанавливаться плита, сначала выкладывается на сухую (без раствора). После этого кладется плита и очерчиваются ее конфигурация. Далее в кирпиче выбирают паз с тем условием, что впоследствии плита будет иметь расширение примерно на пять миллиметров. Кирпич укладывается на раствор. Также раствором заполняется сам паз, а по периметру плиты кладется асбестовый шнур. Только после всех этих процедур опускаем плиту и осаждаем ее киянкой

Установка духовки

Духовой шкаф, устанавливающийся в корпусе печи, по всему периметру оборачивают асбестом. Прилегающая к духовке стена выкладывается на ребро, а сверху замазывается раствором толщиной два с половиной – три сантиметра. Это позволит исключить скорое прогорание стенок духовки.

Кладка арок и сводов

Во время строительства печей и каминов часто приходится перекрывать разнообразные проемы, топливную камеру, отверстия. Для этого используют метод выкладывания перемычки, как простой, так и сложной формы . Перекрытие в стене именуется аркой, а между двумя стенами – сводом. Количество элементов при этом должно быть нечетным, а центральный замок называется «замковым».

Перемычка обычно начинает выкладываться с пят, по предварительно начерченному шаблону. Во время строительства следует придерживаться предложенного размера пят, так как высота арки или свода может быть разной.






При самостоятельном строительстве печи каждый хозяин сталкивается с установкой специальных печных элементов. Установка — очень ответственная работа. Но не все знают, как это правильно сделать. Дальнейшая статья подробно расскажет, об установке хорошей топочной дверки и всех остальных элементов.

К печным специализированным приборам относятся: различные по назначению дверцы, решетки колосниковые и разные печные задвижки. Необходимы они для обеспечения горения в печи и удобного пользования печью. Поэтому все печные элементы должны быть качественно установлены и исправными.

  • перед началом установки дверцы надо проверить на силу ее прилегания к самой рамке, отсутствие различных перекосов, возможность хорошей фиксации закрытия, свободное поворачивание полотна и наличие соответствующих отверстий для прикрепления дверки в кирпичной кладке печи;
  • если обнаружились какие-либо дефекты, их нужно удалить или заменить дверцу;
  • необходимо, чтобы шибер задвижки свободно двигался в пазах и полностью закрывать отверстие, в самой рамке не допускается наличие трещин;
  • если планируется топить печь лишь углем, в самом шибере нужно просверлить отверстие размером 13-18 мм.

Особенности установки

Осуществляя установку печных элементов, надо помнить, что различные материалы , такие как кирпич и любой металл во время нагрева расширяются по-разному. В особенности это касается приборов, установленных в зоне высокой температуры. Если кладку сделать плотной, при сильном повышении температуры приборы порвут ее. Именно поэтому их устанавливают таким методом, чтобы во время нагрева было возможно свободное расширение без угрозы для печи. Чтобы это сделать, нужно колосник уложить в проем с точным 5 миллиметровым зазором. Во время поломки он должен свободно выниматься для осуществления замены. Укладывают колосник без использования раствора, пазы засыпают песком.

Процесс работы

Установка качественной топочной дверки. К данному процессу нужно отнестись со всей ответственностью и

серьезностью. Она больше всех подвергается действию теплового и температурного расширения. Поэтому установить ее следует так, чтобы пространство в печке максимально плотно перекрывалось и осуществлялось надежное крепление дверцы в каменной кладке. Такая дверка печи крепится кляммерами, которые изготавливаются из стали.

Внизу дверку можно закрепить с помощью стальной проволоки, имеющую диаметр 2 мм, впоследствии закрыть ее раствором. Верх дверки нельзя закреплять проволокой, так как от влияния сильно высокой температуры она будут перегорать.

Кляммеры производят из стали. Все ушки должны выглядывать за рамку двери на 10-12 см, и крепятся они специальными заклепками. Нижнюю часть двери можно закрепить с помощью проволоки длиной около 60 см. Перед началом установки дверки нужно обернуть рамку асбестом. Материал можно использовать в виде шнура, крошки или листов, смачивая водой перед использованием.

В точном месте установки дверцы необходимо нанести слой глиняного состава на кладку. При использовании проволоки, концы прячут в швы. Обязательно уровнем выверяется горизонталь установки и фиксируется с помощью деревянной рейки . Один конец этой рейки кладется на рамку двери, а второй на три кирпича кладки, сверху на нее кладется кирпич. Далее на раствор выкладываются кирпичи, постепенно закладывая дверку в массиве печки. Каждый ряд начинается от дверки.

Духовка

Духовку обычно делают из крепкой стали. Зазоры определяются с помощью уровня, рамка оборачивается

листовым асбестом, имеющим ширину в полкирпича. Плоскость рамки вверху должна совпадать с поверхностью кладки последнего ряда кирпича, поэтому, при необходимости слой асбеста нужно увеличить.

Колосник нужно устанавливать на 25-30 см ниже топочного отверстия с уклоном в сторону топочной дверки. Поду топливника придается форма корыта, а прорези, расположенные между колосниками должны быть вдоль топливника.

Чтобы колосник не разрушал кладку при нагреве, необходимо оставлять зазоры 5 мм, которые потом засыпаются песком. С помощью раствора колосник крепить нельзя!

Поддувальная и вместе с ней прочистная дверка устанавливается аналогично дверке топки. Поддувальная дверца практически не подвержена высоким температурам , поэтому ее нужно плотно и крепко замуровать в кладку печки, обрабатывая швы с помощью глиняного раствора . Горизонталь рамки также определяется с помощью уровня.

Установка чугунной кухонной плиты

Абсолютно все плиты устанавливаются строго по строительному уровню . Для установки необходимо в самом верхнем ряду вытесать паз, соответствующий размеру плиты и имеющий зазор 5 мм с каждой стороны. Никакие стороны плиты категорически нельзя зажимать, так как во время нагрева будет изменяться и коситься противоположная сторона . Использовать нужно глино-асбестовый раствор. Их же нужно затирать весь верх плиты по всему периметру.

Как правильно поставить железную дверь в печь. Дверца для печи

Среди современных дачников и владельцев загородных участков сегодня набирают популярность переносные или стационарные печки, устанавливаемые на улице. Их обычно размещают возле дома или в беседке. В летнее время такие конструкции становятся популярнее стационарных очагов, находящихся внутри дома. Однако в каждом из этих устройств имеется одна общая деталь — топочная дверца. Такой элемент существенно влияет на работу печки. От выбора топочной дверцы зависит эффективность эксплуатации очага.

Виды топочных дверей

Сегодня все дверцы, используемые в печах, можно разделить на несколько групп, которые отличаются по определенному признаку. К примеру, изготавливаются такие изделия из множества материалов:

  • Одним из самых распространенных материалов для топочных дверей является чугун. Такие изделия достаточно популярны на протяжении многих десятилетий. Однако они отличаются такими недостатками, как большая масса, неудобство использования, значительный объем изделий.
  • Ко второй группе можно причислить железные дверцы. Обычно такие изделия применяются при обустройстве печек в банях. Для домашней печки железные дверцы не используют, поскольку имеют сравнительно небольшое число положительных характеристик.
  • Также печные дверцы изготавливаются из панорамного стекла. Сегодня подобные модели получили наибольшее распространение. Они достаточно легкие, а также обеспечивают полноценный обзор топочного пространства.

На последний вариант дверцы для печи стоит обратить особое внимание. Следует описать их преимущества и недостатки, а также выделить разновидности подобных изделий.

Преимущества

Основным преимуществом дверцы с панорамным стеклом является высокая термостойкость материала. Стоит отметить, что таким свойством не обладают изделия из чугуна. Такое качество является одним из определяющих, ведь от этого зависит эффективность отопительного агрегата. Стекло способно выдерживать значительные температуры на протяжении длительного времени. Этим оно выгодно отличается от нержавеющей стали.

Другие преимущества панорамного стекла, используемого в дверцах для печек:

  • Высокая степень огнеупорности. По этому показателю такие устройства также превосходят чугунные изделия.
  • Также стоит обратить внимание, что для повышения комфорта и придания интерьеру беседки уюта важно иметь очаг с открытым огнем. Однако при наличии простой печки пламя также может быть на виду. Для этого устанавливаются топочные дверцы со стеклом. Также их можно монтировать в бане.
  • Другой положительной характеристикой таких изделий является абсолютная безопасность при использовании в бане. В производстве используется специальное стекло, которое содержит в себе кристаллокерамику и кварц. Это позволяет исключить взрывоопасность материала.
  • Компактность и небольшая масса изделий также являются существенными преимуществами дверок со стеклянными вставками.

К негативным сторонам таких изделий относят хрупкость стекла. Во время монтажа следует максимально внимательно следить за сохранностью стекла. Кроме того, когда дверца устанавливается в банной печке, их нужно эксплуатировать очень бережно. Нельзя хлопать такими конструкциями.

Часто владельцы печек с панорамной дверцей сталкиваются с быстрым загрязнением стекла. Это свойство является еще одним недостатком таких изделий. На материале быстро оседает слой копоти, который необходимо счищать.

Как видно, положительных сторон дверок со стеклом намного больше, чем отрицательных. Именно поэтому они сегодня очень востребованы.

Установка стеклянной двери

Перед тем как установить дверцу со стеклом в печку, стоит проверить легкость ее открытия. При тугом движении детали ее следует разработать. Это позволит в дальнейшем пользоваться дверцей максимально удобно.

Обычно в небольших отопительных приборах температура не поднимается достаточно высоко. Кроме того, рамка не испытывает воздействия открытого пламени. По этой причине расширение стандартных печей является минимальным. Даже при обнажении куска проволоки возле дверцы сама она держится на своем месте очень крепко.

Существует эффективный способ крепления топочной дверцы, который исключает ее выпадение. Необходимо приклепать к ней специальные пластины из металла снизу и сверху. Лучше выбирать изделия с расширяющимися краями. Как только все действия будут выполнены, следует втесать пластины в кирпич.

Установка топочной дверцы выполняется поэтапно:

  • Сначала укладывают колосниковую решетку.
  • После этого к дверце прикрепляют пластины и проволоку. Как только приготовления будут завершены, изделие устанавливают на раствор.
  • После проволока и пластины разводятся на внутренние стенки топочной камеры.
  • Другие концы металлических элементов кладут на 2 кирпича, прижимая сверху одним кирпичом.

Угол дверцы проверяется отвесом. Затем в отверстие дверцы просовывается последняя проволока. Ее необходимо скрутить достаточно туго, чтобы не образовывалось колец. Затем проволока укладывается в ямку в первом ребре кирпича. Затем на растворе ее прижимают кирпичом сверху.

Выбор дверок

Первое, что стоит учитывать при выборе дверцы для кирпичной печи- температура нагревания, которая будет возникать в топке. Вследствие повышения температуры изделие будет расширяться. Также необходимо учесть и другие факторы. Существует важное правило выбора дверок для печей.

Промежуток между дверкой и стеной печи должен быть минимальным. Его заполняют базальтовой ватой или асбестом. Кроме того, стоит учесть некоторые рекомендации профессиональных печников:

  • Чтобы смотреть на пламя, следует покупать чугунные изделия со стеклянными вставками. Однако стоит приготовиться к тому, что изделие окажется дорогим.
  • Для отопительных приборов на угле или смешанном топливе следует выбирать чугунные изделия. Если печка топится дровами, можно использовать стекло или сталь.
  • Для повышения безопасности лучше приобрести металлическую конструкцию, которая имеет тепловой щит. В этом случае максимальная температура наружной поверхности дверцы будет нагреваться до 40 градусов.
  • Чтобы в стекле не появилось трещин, при установке дверцы с уплотнителем можно оставить небольшое пространство между изделием и стенами. Это исключит появление трещин даже при сильном перегреве.

Такие советы помогут установить дверцу в любую печь.

Выводы

Дверца для печи является важным элементом отопительного устройства. Она обеспечивает защиту от возгорания, позволяет контролировать процесс горения. Современные модели выполняются со стеклянными вставками. Обычно такие дверцы используют в каминах и в печах, которые установлены на территории беседки или на улице.

Топочные дверки из стекла позволяют наслаждаться видом пламени, а также вовремя подкладывать топливо. Кроме того, подобные изделия придают оригинальности виду отопительного прибора в целом. При выборе топочной дверцы стоит подумать о температуре нагрева и особенностях установки изделия.

Также следует подумать об эстетической составляющей. Дверца должна смотреться красиво и уместно. Это позволит не только создать определенную температуру в помещении, но и привнести в него уют.

Очень часто печь перекладывают только из-за того, что из нее выпала топочная дверка. Обычно дверки выпадают потому, что они закреплены слабой алюминиевой проволокой или многожильными проводами. Иногда над дверным проемом прокладывают металлические пластины и за них от дверки прикручивают проволоку. Пластины и проволока от огня обжигаются, затем деформируются, выходят из кладки, и дверка выпадает.

Подготовка к установке

Подготовка к установке

Перед тем как устанавливать печные дверки, нужно проверить, легко ли они открываются. Бывают тугие дверки, которые со временем разрабатываются. Ни в одной деревенской печи России я не встречал возле дверок прокладки из асбеста. В современных условиях асбест позаимствовали из промышленных печей, в которых он, действительно, нужен, чтобы печи выдерживали высокие температуры.
В комнатных печах не такая уж высокая температура, а рамка дверки находится далеко от огня и поэтому ее расширение незначительное. Я даже под каменно-угольное топливо дверку закреплял проволокой и обходился без асбеста. Несмотря на то, что часть проволоки возле дверки обнажена, дверка стоит достаточно прочно. Для большей гарантии можно в дверной рамке ближе к ее краю просверлить отверстия. Существуют различные способы закрепления топочных дверок.

Проверка дверки перед установкой

Самый лучший способ избежать выпадения дверки — при установке сверху и снизу приклепать к ней металлические пластины толщиной 2-3 мм с расширенными концами, после чего втесать их в кирпич.
Перед установкой печной дверки нужно положить перед ней на колосниковую решетку насухо три кирпича. Дверку с прикрепленными пластинами или проволокой ставят на раствор, разводят пластины или концы проволоки на стенки, а другие концы кладут на три кирпича и прижимают сверху? одним или двумя кирпичами. Точность установки дверки проверяют по отвесу. Как правило, применяют мягкую, отожженную в печи или на костре ровно вытянутую проволоку диаметром 2-3 мм, длиной около 1 м. Вытянуть ее легко, заведя концы, причем большей длины, чем нужно, за столб или в скобу, натягивая и одновременно прижимая ее к ним, то одним, то другим концом. Вставив в отверстие дверной рамки, проволоку складывают вдвое и плотно скручивают, чтобы не было колец. Если они все же получились, особенно около дверки, их надо сплюснуть молотком по всей длине проволоки. В натянутом положении, прижимая дверку к кладке, проволоку вставляют в сделанный молотком небольшой скол (ямку) 1 в ребре кирпича (глубина 5-10 мм) ближе к наружному краю, чтобы она не ослабла и не сползла. В натянутом положении проволоку кирочкой плотно прижимают к кирпичам в угол 2 по всем рядам и на растворе прижимают кирпичом, а затем переплетают с кладкой. Можно ее направлять и вверх. Раствора возле дверки должно быть немного, шов нужно делать тоньше, так она будет прочнее держаться. Дверке не страшно тепловое расширение, при такой закладке она простоит более ста лет. Если при закладке сверху дверки мешается проволока, то в этом месте кирпич нужно вытесать.

Закрепление верхней части печной дверки


Дверной проем хорошо перекрывать двумя целыми кирпичами так, чтобы они соединялись по центру дверки. Часто над дверками раствор вываливается и вертикальный шов просвечивается. Для устранения этого достаточно в обоих кирпичах в местах закладки раствора углом молотка сделать насечки-ямки. Тогда при сжатии раствора в швах эти ямки будут держать раствор в шве и он не выпадет. Тут показаны дверки с отверстиями. Их можно сделать самим, просто просверлив отверстия в обычной дверке.
Очень часто в печах выходят из строя топочные дверки, потому что у них плохой запор (защелка), который порой через несколько дней отваливается. Даже при правильной установке по отвесу дверка без запора начинает произвольно открываться. Происходит это потому, что на дверке имеется тяжелая ручка, и она, как противовес, способствует открыванию дверки. Чтобы дверка не открывалась, к ней прислоняют всевозможные посторонние предметы — кочергу или полено, которое начинает дымить и частенько загорается. Промышленность, видимо, не в состоянии изобрести надежный запор для топочной дверки.
Я предлагаю простой способ, чтобы избавиться от произвольного открывания дверок хотя бы в тех печах, в которых дым выбивается ветром из топки. Этот способ поможет забывчивым хозяевам закрыть дверку на запор. При неправильной кладке трубы сверху крыши ветер попадает в трубу и выбивает из топки дым. При сильном ветре открывается дверка и вместе с дымом выбивается огонь, а иногда и горящие угли вылетают на пол. Поэтому нельзя, если выбивается дым из топки, оставлять ее без присмотра. Кроме того, обязательно нужно положить лист железа на полу. Чтобы дверка не открывалась, можно сделать гак.

Особенности установки


Во время установки дверки в кладку ее нужно держать закрытой, но не на запор. Тогда вы увидите, как она сама откроется при определенном положении. Для того чтобы дверка не открывалась при открытом запоре, верх дверки надо отклонить от вертикального положения в сторону топки на 2-3 мм. В этом случае тяжелая ручка будет прижимать дверку к ее рамке, но, возможно, в ветреную погоду дверка будет открываться, поэтому лучше сделать над трубой колпак. Дверки можно установить так, чтобы они открывались в другую сторону. Для этого в дверках имеется двухсторонний запор. Это удобно, если хозяйка левша или если они открываются в сторону сгораемой перегородки, но последнее может мешать во время чистки. Для чистки сажи можно устанавливать дверки высотой в один ряд, но для чистки газоходов с помощью проволоки с бантом из тряпки они малы по высоте и не удобны.

Крепление герметической дверки


Герметические дверки, закрепленные в кладке с помощью приклепанных пластин, очень тяжелые. Крепить такие дверки проволокой трудно, так как они своей тяжестью вытягивают проволоку из кладки, но можно, если раму с дверками закрепить так, чтобы она была установлена отвесно, а проволока переплеталась со следующими двумя рядами кладки. Пластины крепко держат раму с дверками во время кладки. Такие дверки с проволочным креплением стоят десятки лет вплоть до сноса печи. Иногда дверки, особенно старинные, не совпадают с кладкой и сверху дверки образуется щель. В таких случаях лучше поднять дверку вверх вровень с кладкой, а под дверку положить на растворе тонкие кирпичные четвертки или стесать под дверкой часть кирпича на всю его ширину, а для проволоки вытесать неглубокие бороздки, поднимающиеся вверх наклонно. Проще и надежнее над дверкой сложить арку, как делали в старину.

Материал любезно предоставлен сайтом: http://remstd.ru/archives/ustanovka-pechnoy-dverki/ Рекомендуем!

Камин — это вещь, пусть и не самая дешевая, но те, кто имеют возможность и место для его установки, именно так и поступают. Есть несколько преимуществ, которые делают этот предмет интерьера довольно популярным. Во-первых, он эффективен, как средство отопления. Во-вторых, эстетичность внешнего вида камина нельзя недооценивать. В-третьих, изготовить его можно и самостоятельно.

Выбор стекла

Прежде чем приступить к монтажу или изготовлению дверцы для печи со стеклом, необходимо ознакомиться с требованиями, которым она должна соответствовать. Сразу стоит сказать, что процесс производства и исходные материалы для этой детали будут зависеть от того, как планируется использовать камин или печь. Если, к примеру, объект будет применяться, как средство отопления, то необходимо минимум двухслойный, а лучше трехслойный материал. Не считая этого требования, есть еще несколько, которым должны соответствовать топочные дверцы со стеклами для печи, камина:

  • Во-первых, высокая устойчивость к повышенным температурам.
  • Во-вторых, срок службы. Чаще всего этот параметр определяется в часах. То есть указывается время, которое стекло сможет выдержать при температурной нагрузке.
  • В-третьих, необходимо озаботиться общей прочностью дверцы со стеклом. Чаще всего этот параметр указывается в миллиметрах и составляет до 3 мм.
  • В-четвертых, эффект изоляции шума. Конечно, какое-то время шум и гудение печи или камина будут радовать, но со временем человек привыкнет и постоянный шум начнет сильно мешать, поэтому обеспечение шумоизоляции также важный параметр для дверцы.

Материалы и изготовление стекла

Для того чтобы создать дверцу для печи со стеклом своими руками, понадобятся такие материалы, как:

  • силиконовый герметик;
  • около 4 оконных стекол, подходящих по размеру экрана;
  • камни для декора;
  • металлическая сетка или же решетка;
  • ящик из металла, размер которого будет совпадать с размером экрана.

Устройство стеклянного экрана для камина довольно простое:

  1. Силиконовый герметик наносится на все 4 стекла по их краям.
  2. Все стекла фиксируются таким образом, чтобы получилась форма параллелепипеда. Важно соблюдать прямые углы.
  3. Плоскости элементов крепко прижимаются друг к другу и остаются в таком положении до полного застывания герметика.
  4. Остатки вещества, которые выступили за пределы плоскости, необходимо срезать.

Таким простым способом можно изготовить экран для камина.

Дверца со стеклом

Довольно часто случается и так, что у людей в доме уже имеется средство отопления, но при этом пользоваться им не получается. Иногда мешают требования пожарной безопасности, а иногда количество копоти, которое создается камином при его растопке, особенно в не слишком холодную погоду снаружи. По этим причинам использовать объект не получается. Дверца топочная со стеклом для печи в таком случае будет самым незаменимым помощником.

Описание стеклянной дверцы

Установка дверцы со стеклом приносит не только эстетическую разнообразность конструкции, но и позволит постоянно наблюдать за эффективностью работы печи. Однако имеется несколько недостатков, которые придется учитывать, если будет принято решение о производстве такого элемента своими руками.

Первый недостаток — это низкая механическая устойчивость. Конечно, во время производства будет использоваться качественное жаропрочное стекло с повышенной защитной характеристикой, но оно все равно может довольно просто разбиться. Из-за этого необходимо быть предельно внимательным при удалении сажи с него.

Дверца для печи со стеклом имеет свойство довольно быстро загрязняться. Однако для устранения этого дефекта часто прибегают к процессу обжига.

Последний недостаток — это использование лишь древесного топлива. Использовать уголь в качестве топочного материала в печи с такой дверцей будет нельзя.

Стоит отметить, что довольно часто прибегают к комбинации нескольких материалов при производстве. Для декора и усиления прочностных характеристик часто используются некоторые элементы литья или ковки. Также стоит ответить, что возможно использование чугунной дверцы для печи со стеклом, то есть комбинация чугуна и стекла.

Изготовление

Первое, что необходимо сделать прежде, чем приступить к работе, — это создать чертеж. Основной задачей при выполнении этого пункта является точность. Если ошибиться с размерами на этом этапе, то, скорее всего, в конечном счете объект окажется меньше или же больше, чем необходимо.

Второй этап изготовления дверки — это наличие всех инструментов и покупка материала. Для того чтобы собрать такую вещь, обязательно понадобится сварка, болгарка, круг для очистки, молоток и дрель. Перечисленные инструменты пригодятся в том случае, если дверца для банной печи со стеклом или для камина будет изготавливаться из комбинации стекла и чугуна или другого металла.

Необходимые материалы для производства заслонки: металл, уголок, ручка, задвижка или же стекло. Стоит отметить, что преимуществом изготовления такой дверцы самостоятельно будет то, что приобрести все комплектующие можно в любом магазине, да и их стоимость приемлема.

Этапы работы

Первое, что необходимо сделать, — это вырезать уголок. А после этого придать нужную форму конструкции. Для того чтобы осуществить эту операцию, необходимо выложить уголок на ровную поверхность, проверить правильность всех соединений, а после сварить все нужные детали. После окончания работы нужно снова осмотреть дверь на предмет правильности и соблюдения формы.

Затем на листе металла необходимо отметить внутренний контур рамки. После окончания разметки и получения всех замеров их необходимо немного увеличить и оставить небольшой припуск с каждой стороны. С учетом этих отметок необходимо вырезать деталь при помощи болгарки из металла. Так как дверца планируется со стеклом, необходимо иметь кусок жаропрочного материала, который будет монтироваться.

При помощи все того же инструмента вырезается стекло с нужными размерами. Далее к рамке необходимо приварить завесы. После этого нужно прихватить их к общей раме дверцы. Когда эта операция будет закончена, нужно убедиться в том, что ничего не мешает открытию и закрытию двери. Если это условие соблюдено, то можно приступить к окончательному привариванию. Ручка для дверцы крепится в самую последнюю очередь.

Преимущества панорамного стекла

Чаще всего в таких самодельных дверях рекомендуется использовать панорамное стекло. Оно обладает такими преимуществами, как: высокая термическая устойчивость и высокая степень огнеупорности материала. Еще одно очень удобно свойство — это безопасность при использовании в бане. Панорамные стекла содержат кристаллокерамику и кварц, что делает их абсолютно безопасными. Смесь этих компонентов исключает любую возможность взрыва материала из-за перегрева.

Кирпичи первого ряда сначала выкладываем без раствора с учетом шва согласно порядовке. Определив положение угловых кирпичей, кладем их на раствор, при помощи уровня проверяя горизонтальность. Легкими ударами киянки осаживаем выступающие кирпичи. Добившись горизонтальности, заполняем периметр первого ряда кирпичом на растворе, контролируя кладку уровнем. Рулеткой проверяем размеры печи в плане и диагонали. Диагонали в прямоугольнике должны быть равны. Если диагонали не равны, то подбиваем угловые кирпичи, пока не добьемся их равенства, тем самым получив параллельность сторон периметра. После этого закладываем кирпичом на растворе середину первого ряда.

Уложив первый ряд, кладем угловые кирпичи второго ряда, контролируя вертикальность углов при помощи уровня или отвеса. Аналогично первому ряду выкладываем сначала периметр, а потом середину второго ряда согласно порядовке. Выложив второй ряд, забиваем в углы в шов между первым и вторым рядом гвозди длиной 80-100мм.

Затем опускаем отвес поочередно на все углы второго ряда и отмечаем на потолке точки, из которых опущен отвес.

Затем в эти точки забиваем такие же гвозди, привязываем капроновый шнур к соответствующим гвоздям и натягиваем его. Проверяем отвесом вертикальность шнуров. Если есть отклонения, то их устраняем подгибанием верхних гвоздей. Таким образом, получается контур печи в пространстве. Кладку последующих рядов ведем, контролируя вертикальность углов по шнурам, что значительно сокращает время, необходимое для контроля.

Последующие ряды кладем аналогично первым двум, каждый ряд сверяя с порядовкой. По ходу кладки внутренние и наружные поверхности очищаем от излишков выдавленного раствора мастерком. После выкладывания каждых 4-5 рядов протираем мокрой тряпкой стенки дымоходов.

Толщина шва печной кладки должна быть как можно тоньше. В толстых швах раствор выкрашивается и кладка становится непрочной. Раствор должен плотно заполнять шов, выдавливаясь из него. Во время кладки соблюдаем правило перевязки кирпичей. Каждый вертикальный шов должен перекрываться кирпичом следующего верхнего ряда. Обычно такой шов проходит по середине лежащего выше кирпича. Этого, однако, не всегда удается достигнуть. В некоторых местах приходится класть кирпич так, что перекрытие получается меньше половины длины кирпича. В любом случае оно должно быть не меньше четверти длины кирпича.

Топку печи лучше выкладывать из шамотного кирпича, т.к. он выдерживает более высокую температуру. Перевязка швов кладки из шамотного и печного кирпича не желательна из-за разного коэффициента линейного расширения. Поэтому из шамотного кирпича выкладывают или целиком ряд, или делают футеровку топки на ребро. Между футеровкой и шамотным кирпичом оставляем зазор не менее 5 мм.

Установка прочистных и поддувальной дверок

Перед установкой дверки проверяем на плотность прилегания полотна к рамке, свободное вращение полотна в шарнирах, отсутствие перекосов, возможность фиксации закрытия их и наличие отверстий для крепления в кладке. Обнаруженные дефекты устраняем до установки или заменяем дверку.

В отверстия дверок вставляем вязальную проволоку длиной 50-60 см, сворачиваем ее вдвое и скручиваем.

На кирпичную кладку в месте установки дверки наносим раствор. Устанавливаем дверку, проверяем вертикальность и горизонтальность и фиксируем ее при помощи кирпичей. Затем закладываем концы проволоки в швы кладки.

Установка колосника

При установке печных приборов надо помнить, что чугун и кирпич при нагревании расширяются не одинаково. Особенно это сказывается на поведении приборов, установленных в зоне высоких температур. Если их плотно замуровать в печную кладку, то при нагревании чугун порвет кладку. Поэтому колосник, топочную дверку и плиту следует устанавливать с зазорами. Колосниковую решетку укладываем без раствора с зазором не менее 5 мм со всех сторон. Она должна свободно выниматься для замены в случае прогорания или поломки.

Установка топочной дверки

Топочная дверца устанавливается, так же как и поддувальная, только оборачивается асбестом для заполнения температурного зазора. Проверяем вертикальность и горизонтальность дверки и фиксируем при помощи кирпичей и доски.

При интенсивной эксплуатации печи проволока может отгореть. Чтобы предотвратить это, верхнюю часть дверки можно закрепить при помощи кляммера. Кляммер делают из полосовой стали сечением 25х2.0 мм. Ушки должны выступать за рамку дверки на 100-120 мм. Крепится кляммер к дверке при помощи заклепок или болтов с гайками.

Перекрывается дверка навешиванием по полкирпича с каждой стороны

Или кирпичом в замок.

Для проема больше 250 мм перекрытие выполняется клиновой перемычкой.

Установка плиты

Ряд, на который будет устанавливаться, плита выкладываем сначала без раствора. Кладем сверху плиту и очерчиваем ее расположение. Затем выбираем паз в кирпиче с учетом температурного зазора 5 мм во все стороны от плиты. Выкладываем кирпич на раствор. Заполняем паз раствором, кладем в него асбестовый шнур по периметру плиты, опускаем плиту на место и осаживаем ее киянкой, добиваясь ее горизонтальности по уровню.

Установка духовки

Духовку тоже оборачивают асбестом по периметру и шириной в полкирпича. Сторона духовки, выходящая к топке, выкладывается кирпичом на ребро, а сверху ее замазывают слоем раствора 25-30 мм для предотвращения прогорания стенок духовки.

Кладка арок и сводов

При кладке печей часто приходится перекрывать различные топочные отверстия, топливники и всевозможные камеры, применяя перемычки простой и сложной формы. Перекрытие в стене называют аркой, а перекрытие, устраиваемое между стенами — сводом. Количество кирпичей в арке и рядов в своде должно быть нечетным. Средний нечетный кирпич – замковый.

Любую перемычку начинают с закладки пят, которые выполняют по шаблону. Так как высота арки или свода бывает разная, то и угол пяты изменяется. Нельзя применять одну форму пяты для всех арок и сводов.

На этих фотографиях показана установка кружала и кладка арочного перекрытия топки барбекю.

А на следующих фотографиях показана кладка свода для перекрытия ниши для дров.

Говорят, что лучше один раз увидеть, чем 100 раз прочитать, поэтому специально для Вас я подготовил видео-руководство «

Материалы, используемые для закрепления печных дверок: 1 — металлические пластины; 2 – проволока

Очень часто печь перекладывают только из-за того, что из нее выпала топочная дверка. Обычно дверки выпадают потому, что они закреплены слабой алюминиевой проволокой или многожильными проводами. Иногда над дверным проемом прокладывают металлические пластины и за них от дверки прикручивают проволоку. Пластины и проволока от огня обжигаются, затем деформируются, выходят из кладки, и дверка выпадает.

Перед тем как устанавливать печные дверки, нужно проверить, легко ли они открываются. Бывают тугие дверки, которые со временем разрабатываются. Ни в одной деревенской печи России я не встречал возле дверок прокладки из асбеста. В современных условиях асбест позаимствовали из промышленных печей, в которых он, действительно, нужен, чтобы печи выдерживали высокие температуры.

В комнатных печах не такая уж высокая температура, а рамка дверки находится далеко от огня и поэтому ее расширение незначительное. Я даже под каменно-угольное топливо дверку закреплял проволокой и обходился без асбеста. Несмотря на то, что часть проволоки возле дверки обнажена, дверка стоит достаточно прочно. Для большей гарантии можно в дверной рамке ближе к ее краю просверлить отверстия. Существуют различные способы закрепления топочных дверок.

Самый лучший способ избежать выпадения дверки — при установке сверху и снизу приклепать к ней металлические пластины толщиной 2-3 мм с расширенными концами, после чего втесать их в кирпич.

Перед установкой печной дверки нужно положить перед ней на колосниковую решетку насухо три кирпича. Дверку с прикрепленными пластинами или проволокой ставят на раствор, разводят пластины или концы проволоки на стенки, а другие концы кладут на три кирпича и прижимают сверху? одним или двумя кирпичами. Точность установки дверки проверяют по отвесу. Как правило, применяют мягкую, отожженную в печи или на костре ровно вытянутую проволоку диаметром 2-3 мм, длиной около 1 м. Вытянуть ее легко, заведя концы, причем большей длины, чем нужно, за столб или в скобу, натягивая и одновременно прижимая ее к ним, то одним, то другим концом. Вставив в отверстие дверной рамки, проволоку складывают вдвое и плотно скручивают, чтобы не было колец. Если они все же получились, особенно около дверки, их надо сплюснуть молотком по всей длине проволоки. В натянутом положении, прижимая дверку к кладке, проволоку вставляют в сделанный молотком небольшой скол (ямку) 1 в ребре кирпича (глубина 5-10 мм) ближе к наружному краю, чтобы она не ослабла и не сползла. В натянутом положении проволоку кирочкой плотно прижимают к кирпичам в угол 2 по всем рядам и на растворе прижимают кирпичом, а затем переплетают с кладкой. Можно ее направлять и вверх. Раствора возле дверки должно быть немного, шов нужно делать тоньше, так она будет прочнее держаться. Дверке не страшно тепловое расширение, при такой закладке она простоит более ста лет. Если при закладке сверху дверки мешается проволока, то в этом месте кирпич нужно вытесать.

Дверной проем хорошо перекрывать двумя целыми кирпичами так, чтобы они соединялись по центру дверки. Часто над дверками раствор вываливается и вертикальный шов просвечивается. Для устранения этого достаточно в обоих кирпичах в местах закладки раствора углом молотка сделать насечки-ямки. Тогда при сжатии раствора в швах эти ямки будут держать раствор в шве и он не выпадет. Тут показаны дверки с отверстиями. Их можно сделать самим, просто просверлив отверстия в обычной дверке.

Очень часто в печах выходят из строя топочные дверки, потому что у них плохой запор (защелка), который порой через несколько дней отваливается. Даже при правильной установке по отвесу дверка без запора начинает произвольно открываться. Происходит это потому, что на дверке имеется тяжелая ручка, и она, как противовес, способствует открыванию дверки. Чтобы дверка не открывалась, к ней прислоняют всевозможные посторонние предметы — кочергу или полено, которое начинает дымить и частенько загорается. Промышленность, видимо, не в состоянии изобрести надежный запор для топочной дверки.

Я предлагаю простой способ, чтобы избавиться от произвольного открывания дверок хотя бы в тех печах, в которых дым выбивается ветром из топки. Этот способ поможет забывчивым хозяевам закрыть дверку на запор. При неправильной кладке трубы сверху крыши ветер попадает в трубу и выбивает из топки дым. При сильном ветре открывается дверка и вместе с дымом выбивается огонь, а иногда и горящие угли вылетают на пол. Поэтому нельзя, если выбивается дым из топки, оставлять ее без присмотра. Кроме того, обязательно нужно положить лист железа на полу. Чтобы дверка не открывалась, можно сделать гак.

Во время установки дверки в кладку ее нужно держать закрытой, но не на запор. Тогда вы увидите, как она сама откроется при определенном положении. Для того чтобы дверка не открывалась при открытом запоре, верх дверки надо отклонить от вертикального положения в сторону топки на 2-3 мм. В этом случае тяжелая ручка будет прижимать дверку к ее рамке, но, возможно, в ветреную погоду дверка будет открываться, поэтому лучше сделать над трубой колпак. Дверки можно установить так, чтобы они открывались в другую сторону. Для этого в дверках имеется двухсторонний запор. Это удобно, если хозяйка левша или если они открываются в сторону сгораемой перегородки, но последнее может мешать во время чистки. Для чистки сажи можно устанавливать дверки высотой в один ряд, но для чистки газоходов с помощью проволоки с бантом из тряпки они малы по высоте и не удобны.

Герметические дверки, закрепленные в кладке с помощью приклепанных пластин, очень тяжелые. Крепить такие дверки проволокой трудно, так как они своей тяжестью вытягивают проволоку из кладки, но можно, если раму с дверками закрепить так, чтобы она была установлена отвесно, а проволока переплеталась со следующими двумя рядами кладки. Пластины крепко держат раму с дверками во время кладки. Такие дверки с проволочным креплением стоят десятки лет вплоть до сноса печи. Иногда дверки, особенно старинные, не совпадают с кладкой и сверху дверки образуется щель. В таких случаях лучше поднять дверку вверх вровень с кладкой, а под дверку положить на растворе тонкие кирпичные четвертки или стесать под дверкой часть кирпича на всю его ширину, а для проволоки вытесать неглубокие бороздки, поднимающиеся вверх наклонно. Проще и надежнее над дверкой сложить арку, как делали в старину.

Установка топочной дверцы в кирпичной печи: подготовка

Строительство печи из кирпича требует монтажа колосниковых решеток, задвижек и дверок, каждая из которых имеет свое назначение. Составляющие, особенно топочная дверца, должны быть установлены по всем правилам, потому что от этого зависит качество работы конструкции. Монтаж всех печных элементов требует ответственного подхода.

Что такое топочная дверь?

Дверцы для печей — незаменимые атрибуты в строительстве каменных конструкций. Благодаря двери, печь становится более эффективной, в том числе:

  • сокращает время разогревания;
  • экономит топливо;
  • прогоревший уголь или дрова не падают на пол.
Вернуться к оглавлению

Как выбрать?

Кирпичная печь может быть оснащена топочными дверцами, выполненных из различных материалов, особенности которых представлены в таблице:

НазваниеПреимуществаНедостатки
ЧугунПрисоединяется воздухозаборный патрубок из помещения, гарантируя тем самым полную герметичность топливной камерыСрок использования ниже, чем у остальных
Дверь можно купить либо собственноручно сделать
ЖелезоОтлично держит тепло, имеет высокий уровень пожаробезопасностиСледует периодически покрывать антикоррозийной термостойкой краской
Относительно недорогая стоимость
Прослужит долго, не понадобится ремонт или замена топочной двери
СтеклоМожет выдерживать большие температуры на протяжении длительного времениОчень быстро загрязняется и довольно хрупкая, поэтому при установке следует быть предельно осторожным
Хороша с эстетической точки зрения, так как сквозь нее можно наблюдать за огнем
Не взрывоопасна, благодаря использованию кварца и кристаллокерамики
Вернуться к оглавлению

Подготовка к установке топочной дверцы в кирпичной печи

Дверца должна свободно открываться и закрываться.

Некоторые дверцы могут очень туго открываться и закрываться. Поэтому перед тем как начать установку, следует разработать ее, чтобы в дальнейшем пользоваться было удобнее. Но есть еще некоторые детали, которые уточняются перед началом работы:

  • Проверить плотность прилегания к рамке, при этом избегать перекосов. Поворачивание полотна должно быть свободным.
  • Движение шибера задвижки происходит без затруднений и полностью закрывает отверстие. В рамке не должно быть трещин.
  • Если для топки будут использоваться только угли, то в шибере делается отверстие размером 13—18 мм.
Вернуться к оглавлению

Виды монтажа

К процессу установки топочной дверцы нужно относиться со всей серьезностью, так как она больше остальных комплектующих подвергается тепловому расширению. Крепить ее следует надежно и так, чтобы пространство кирпичной печи полностью перекрывалось. Существует несколько способов монтажа дверцы в кирпичную кладку.

Вернуться к оглавлению

На проволоку

Для монтажа оптимально подходит нихромовая проволока.

Бывают случаи, когда печь приходится разбирать и собирать заново из-за того, что выпала топочная дверь. Происходит это, когда ее крепят с помощью алюминиевой проволоки или многожильных проводов. Печники с большим опытом работы советуют пользоваться нихромовым материалом, так как он гибкий и довольно жаропрочный. Чтобы установить дверцу таким способом нужно:

  • Продеть проволоку в специальные отверстия в раме дверцы (если их нет, то можно легко просверлить). Изделие должно быть в 2—3 раза меньше, чем швы каменной кладки.
  • В кладке проволоку расположить под углом к открывающему усилию. Таким способом дверца не выпадет.
Вернуться к оглавлению

При помощи элементов из листовой нержавейки

Монтаж с помощью нержавейки более прогрессивен. Они имеют вид пластин с отбортовкой либо цельной обечайкой. Отбортовкой пластины цепляются за раму дверцы. Закрепить в кирпичной кладке элементы следует при помощи саморезов. Пластины имеют свойство расширяться и сжиматься при изменении температуры, поэтому крепление не должно быть тугим, так как это ведет к разрушению кладки. Между кирпичами и нержавейкой прокладывается термоизолирующий материал. Лучше всего подойдет кремнеземное волокно.

Для получения максимально надежного результата этот способ комбинируется с монтажом на проволоку.

Вернуться к оглавлению

На саморезы или болты

Этот способ является самым быстрым. Достаточно просто просверлить 4 отверстия нужного размера, заполнить их асбестовым шнуром и прикрутить дверку к кирпичам саморезами или болтами. Наполнитель можно использовать и другой, главное, чтобы у него было жаростойкое свойство. Этот способ — ненадежный. Если прибегнуть к нему, придется заменить топочную дверцу через короткий промежуток времени.

Архитектура. Бытовая техника. Канализация. Лестницы. Мебель. Окна. Отопление. Ремонт. Строительство

Очень важно при возведении печи правильно установить печные приборы. Это обезопасит вас и доставит удовольствие от наблюдения за спокойно потрескивающими дровами или углем в топке печи.

Печные приборы — поддувальная, топочная и прочистные дверки, колосниковая решетка, шиберные (печные) задвиж­ки — устанавливаются для регулирования процесса горения и удобства эксплуатации печей.

Перед установкой дверки проверьте на:

♦ плотность прилегания полотна к рамке;

♦ свободное вращение полотна в шарнирах;

♦ отсутствие перекоса;

♦ возможность фиксации их закрытия;

♦ наличие отверстий для крепления в кладке.

Шибер печной задвижки должен свободно ходить в пазах и плотно перекрывать отверстие, рамка не должна иметь трещин.

При установке печных приборов необходимо помнить, что металл и кирпич, нагреваясь, расширяются неодинаково. Осо­бенно это сказывается на поведении тех приборов, которые будут установлены в зонах высоких температур. Если их плот­но замуровать в кирпичную кладку — при повышении темпе­ратуры они порвут ее. Поэтому колосниковую решетку, то­почную дверку, духовой шкаф и чугунную настильную плиту устанавливают так, чтобы при нагреве обеспечивалось свобод-

ное расширение их без воздействия на кладку. Для этого ко­лосниковую решетку укладывают в проем с зазором не менее- 5 мм со всех сторон (рис. 108).

Колосниковая решетка должна свободно выниматься для замены в случае прогорания или поломки. Укладывают ее без раствора, а пазы заполняют песком.

Особого внимания заслуживает установка топочной двер­ки, так как она наиболее подвержена действию теплового рас­ширения, а вместе с тем должна быть установлена так, чтобы плотно перекрывалось топочное пространство и обеспечива­лось надежное крепление ее в кладке. Закрепите топочную дверку кляммерами, изготовленными из полосовой стали (рис. 109). Снизу можно крепить стальной мягкой проволо­кой диаметром 1,8-2,0 мм, но надо обязательно закрывать ее раствором. В вертикальной части проволоку трудно предох­ранить от воздействия высокой температуры — она будет бы­стро перегорать.

Кляммеры делают из полосовой стали. Ушки кляммер должны выступать за рамку дверки на 100-120 мм. Крепят кляммеру к рамке заклепками. В нижнее отверстие печной дверки можно вставить куски стальной проволоки диаметром

жите так, чтобы они попали в швы кладки. Проверьте уста­новку дверки по уровню — верхняя планка рамки должна быть горизонтальна — и зафиксируйте ее деревянной рейкой. Один конец рейки положите на рамку дверки, второй — на 3 кирпича, уложенных плашмя, а сверху на рейку положите кирпич.

Согласно порядовке на раствор уложите кирпичи, начи­ная кладку каждого ряда от дверки, постепенно заделывая ее в массиве печи.

Установку поддувальной и прочистных дверок выполняй­те аналогичным способом, закрепите стальной мягкой прово­локой диаметром 1,5-2,0 мм, закладывая концы ее в швы кладки. Поддувальная дверка мало подвержена действию высокой температуры — расширение ее незначительно, а так как она должна герметично перекрывать подтопочное про­странство, ее плотно замуровывают в кладку, заделывая все швы глиняным раствором. Необходимо строго выверять го­ризонтальность сторон рамки по уровню.

Духовки, как правило, делаются из листовой стали. По­этому при нагреве они будут сильно коробиться, если не оста­вить зазоры для расширения. Устанавливают их по уровню, рамку оборачивают увлажненным листовым асбестом шири­ной в полкирпича, слой асбеста можно увеличить, лишь бы верхняя плоскость совпала с плоскостью кладки ряда кирпи­ча, по которому делается перекрытие.

Чугунную плиту на кухонную и отопительно-варочную печь укладывают строго по уровню. Для укладки ее в кирпи­чах верхнего ряда вытесывают паз по размеру плиты с зазо­ром 5 мм на каждую сторону. Нельзя зажимать даже одну из сторон плиты — при нагреве противоположную сторону бу­дет коробить. Лучше* класть плиту на глиноасбестовый ра­створ. Для приготовления такого раствора делают жидкую глиняную пульпу, в нее добавляют асбестовую крошку, дово­дя раствор до нужной консистенции. Этим же раствором за­тирают верх кухонной плиты по периметру.

Шиберные задвижки укладывают так, чтобы обеспечива­лась герметичность перекрытия канала или дымовой трубы . В кирпичах вытесывают пазы для рамки с небольшим зазо-

ром на расширение. Хорошо класть задвижки на глиноасбес­товом растворе.


Для того чтобы загородный дом был теплым и уютным, установите печь. Установите печь, и температурная отметка всегда будет на необходимом уровне. Очаг можно выполнить своими силами, если, конечно, вы обладаете специальными навыками, а мы вам в этом поможем. Итак, строим печь.

1.
2.
3.
4.
5.
6.
7.

Кладка печи

После того как будет выполнено прочное основание – фундамент очага, приступаем к выполнению корпуса устройства. Сначала на сухую выкладывают кирпичи первого ряда согласно порядовке, при этом важно контролировать размеры швов. После того как будет определено положение угловых кирпичей, ряд укладывают на раствор, обязательно проверяя горизонтальность при помощи строительного уровня. Если элементы выступают наружу, их осаждают ударами киянки. После того как будет выполнен первый ряд, его проверяют рулеткой, как по диагонали, так и по периметру. Следите за тем, чтобы все диагонали были равны, иначе построить качественный очаг не получится. Только после этого середину первого ряда заполняют кирпичом на растворе.

После того как будет выполнен первый ряд печи, приступают к строительству второго ряда, как и в первом случае, контролируя вертикальность углов при помощи уровня. Выполнение второго ряда производят аналогично первому: сначала кирпич кладут по периметру, после чего заполняют середину. Уложив второй ряд, в углы швов забивают гвозди, длина которых может варьировать от восьмидесяти до ста миллиметров.

После этого на все углы выложенного ряда с заранее отмеченных на потолке точек опускают отвес.


Далее в отмеченные точки забивают гвозди, к ним привязывают капроновый шнур и с силой натягивают его. При помощи отвеса проверяют правильно ли натянуты шнуры. При ошибке можно просто немного загнуть гвозди и исправить положение. Дальнейшая кладка будет намного проще, благодаря шнуру, а время, затрачиваемое на работу, уменьшается.


Все последующие углы выполняются точно так же, как и описанные нами первый и второй ряд. При выкладывании каждого ряда наружная поверхность корпуса устройства очищается при помощи строительного мастерка, которым можно удалить остатки раствора. После выполнения четырех – пяти рядов их протирают мокрой тряпкой.

Особое внимание следует уделить швам конструкции. Они должны быть как можно тоньше, так как толстые швы начинают быстро крошиться и кладка печи разрушается. Раствор должен быть плотным и на всю глубину заполнять шов. При этом если вы выполняете вертикальный шов , то должны перекрыть его кирпичом расположенного выше ряда. Идеально будет, если вы расположите кирпич таким образом, чтобы вертикальный шов оказался посередине верхнего элемента. Конечно, этого добиться будет нелегко, но, как бы там ни было, перекрытие должно быть не менее четверти кирпича.

Во время строительства дымового канала кирпич не должен укладываться стесанной стороной внутрь, это впоследствии затруднит прохождение дымовых газов.

Топливная камера очага считается наиболее уязвимым для высоких температур местом, поэтому и выкладывать ее стоит не из простого кирпича, а из прочного шамотного материала. Если есть возможность, то от перевязки швов следует отказаться вовсе, так как отмечается разница в тепловом расширении и, как правило, скорое разрушение кладки. Таким образом, футеровка выполняется либо на ребро, либо ряд выкладывается полностью. Футеровка и шамотный материал укладываются с организацией между ними зазора примерно в пять миллиметров.

Установка прочистных и поддувальной дверок

Прежде чем установить дверки, проверьте герметичность прилегания полотна к рамке. Также внимание следует уделить проверке вращения полотна, исключить перекосы и т.п. Если имеют место быть некоторые дефекты, устраняем их.

Установка дверок начинается непосредственно с прикручивания проволоки, которую вставляют в отверстия дверок. Рекомендуемая длина проволоки составляет пятьдесят – шестьдесят сантиметров.



Там где будет установлена дверка, наносят порцию раствора и вставляют элемент, закрепляя его кирпичами и проверяя горизонтальность и вертикальность уровнем. В конце проволоку заводят в швы кладки.



Установка колосника

Важно помнить о тепловом расширении материалов. Так, чугун и кирпич имеют разные показатели, это надо учитывать при установке колосника и других приборов из чугуна. Если не оставить зазор между кладкой и корпусом устройства, гарнитура порвет кладку, и очаг придет в негодность. Рекомендуемые зазоры составляют не менее пяти миллиметров. К тому же, колосник несколько раз меняют в процессе эксплуатации прибора отопления, поэтому свободное его размещение не станет препятствием при замене.


Установка топливной дверки

Дверка топки устанавливается аналогично поддувальной, но при этом она оборачивается асбестовым шнуром. На этапе установки устройство обязательно проверяется при помощи строительного уровня и фиксируется с помощью кирпичей.



Если вы собираетесь использовать очаг в интенсивном режиме, проволока, которой крепится дверка, может быстро прогореть, поэтому ее будет целесообразнее заменить на кляммер. Для выполнения кляммера используют полосовую сталь, сечение которой составляет двадцать пять на два миллиметра. Ушки кляммера выводят за рамку на десять – двадцать сантиметров и крепят к рамке с помощью болтов с гайками.

Перекрытие дверки выполняется в одну вторую кирпича



либо кирпичом «в замок»


Если проем составляет более двадцати пяти сантиметров, то перекрытие должно быть выполнено в виде клиновой перемычки.


Установка плиты

Первый ряд, куда будет устанавливаться плита, сначала выкладывается на сухую (без раствора). После этого кладется плита и очерчиваются ее конфигурация. Далее в кирпиче выбирают паз с тем условием, что впоследствии плита будет иметь расширение примерно на пять миллиметров. Кирпич укладывается на раствор. Также раствором заполняется сам паз, а по периметру плиты кладется асбестовый шнур. Только после всех этих процедур опускаем плиту и осаждаем ее киянкой

Установка духовки

Духовой шкаф, устанавливающийся в корпусе печи, по всему периметру оборачивают асбестом. Прилегающая к духовке стена выкладывается на ребро, а сверху замазывается раствором толщиной два с половиной – три сантиметра. Это позволит исключить скорое прогорание стенок духовки.

Кладка арок и сводов

Во время строительства печей и каминов часто приходится перекрывать разнообразные проемы, топливную камеру, отверстия. Для этого используют метод выкладывания перемычки, как простой, так и сложной формы . Перекрытие в стене именуется аркой, а между двумя стенами – сводом. Количество элементов при этом должно быть нечетным, а центральный замок называется «замковым».

Перемычка обычно начинает выкладываться с пят, по предварительно начерченному шаблону. Во время строительства следует придерживаться предложенного размера пят, так как высота арки или свода может быть разной.






Материалы, используемые для закрепления печных дверок: 1 — металлические пластины; 2 – проволока

Очень часто печь перекладывают только из-за того, что из нее выпала топочная дверка. Обычно дверки выпадают потому, что они закреплены слабой алюминиевой проволокой или многожильными проводами. Иногда над дверным проемом прокладывают металлические пластины и за них от дверки прикручивают проволоку. Пластины и проволока от огня обжигаются, затем деформируются, выходят из кладки, и дверка выпадает.

Перед тем как устанавливать печные дверки, нужно проверить, легко ли они открываются. Бывают тугие дверки, которые со временем разрабатываются. Ни в одной деревенской печи России я не встречал возле дверок прокладки из асбеста. В современных условиях асбест позаимствовали из промышленных печей, в которых он, действительно, нужен, чтобы печи выдерживали высокие температуры.

В комнатных печах не такая уж высокая температура, а рамка дверки находится далеко от огня и поэтому ее расширение незначительное. Я даже под каменно-угольное топливо дверку закреплял проволокой и обходился без асбеста. Несмотря на то, что часть проволоки возле дверки обнажена, дверка стоит достаточно прочно. Для большей гарантии можно в дверной рамке ближе к ее краю просверлить отверстия. Существуют различные способы закрепления топочных дверок.

Самый лучший способ избежать выпадения дверки — при установке сверху и снизу приклепать к ней металлические пластины толщиной 2-3 мм с расширенными концами, после чего втесать их в кирпич.

Перед установкой печной дверки нужно положить перед ней на колосниковую решетку насухо три кирпича. Дверку с прикрепленными пластинами или проволокой ставят на раствор, разводят пластины или концы проволоки на стенки, а другие концы кладут на три кирпича и прижимают сверху? одним или двумя кирпичами. Точность установки дверки проверяют по отвесу. Как правило, применяют мягкую, отожженную в печи или на костре ровно вытянутую проволоку диаметром 2-3 мм, длиной около 1 м. Вытянуть ее легко, заведя концы, причем большей длины, чем нужно, за столб или в скобу, натягивая и одновременно прижимая ее к ним, то одним, то другим концом. Вставив в отверстие дверной рамки, проволоку складывают вдвое и плотно скручивают, чтобы не было колец. Если они все же получились, особенно около дверки, их надо сплюснуть молотком по всей длине проволоки. В натянутом положении, прижимая дверку к кладке, проволоку вставляют в сделанный молотком небольшой скол (ямку) 1 в ребре кирпича (глубина 5-10 мм) ближе к наружному краю, чтобы она не ослабла и не сползла. В натянутом положении проволоку кирочкой плотно прижимают к кирпичам в угол 2 по всем рядам и на растворе прижимают кирпичом, а затем переплетают с кладкой. Можно ее направлять и вверх. Раствора возле дверки должно быть немного, шов нужно делать тоньше, так она будет прочнее держаться. Дверке не страшно тепловое расширение, при такой закладке она простоит более ста лет. Если при закладке сверху дверки мешается проволока, то в этом месте кирпич нужно вытесать.

Дверной проем хорошо перекрывать двумя целыми кирпичами так, чтобы они соединялись по центру дверки. Часто над дверками раствор вываливается и вертикальный шов просвечивается. Для устранения этого достаточно в обоих кирпичах в местах закладки раствора углом молотка сделать насечки-ямки. Тогда при сжатии раствора в швах эти ямки будут держать раствор в шве и он не выпадет. Тут показаны дверки с отверстиями. Их можно сделать самим, просто просверлив отверстия в обычной дверке.

Очень часто в печах выходят из строя топочные дверки, потому что у них плохой запор (защелка), который порой через несколько дней отваливается. Даже при правильной установке по отвесу дверка без запора начинает произвольно открываться. Происходит это потому, что на дверке имеется тяжелая ручка, и она, как противовес, способствует открыванию дверки. Чтобы дверка не открывалась, к ней прислоняют всевозможные посторонние предметы — кочергу или полено, которое начинает дымить и частенько загорается. Промышленность, видимо, не в состоянии изобрести надежный запор для топочной дверки.


Я предлагаю простой способ, чтобы избавиться от произвольного открывания дверок хотя бы в тех печах, в которых дым выбивается ветром из топки. Этот способ поможет забывчивым хозяевам закрыть дверку на запор. При неправильной кладке трубы сверху крыши ветер попадает в трубу и выбивает из топки дым. При сильном ветре открывается дверка и вместе с дымом выбивается огонь, а иногда и горящие угли вылетают на пол. Поэтому нельзя, если выбивается дым из топки, оставлять ее без присмотра. Кроме того, обязательно нужно положить лист железа на полу. Чтобы дверка не открывалась, можно сделать гак.

Во время установки дверки в кладку ее нужно держать закрытой, но не на запор. Тогда вы увидите, как она сама откроется при определенном положении. Для того чтобы дверка не открывалась при открытом запоре, верх дверки надо отклонить от вертикального положения в сторону топки на 2-3 мм. В этом случае тяжелая ручка будет прижимать дверку к ее рамке, но, возможно, в ветреную погоду дверка будет открываться, поэтому лучше сделать над трубой колпак. Дверки можно установить так, чтобы они открывались в другую сторону. Для этого в дверках имеется двухсторонний запор. Это удобно, если хозяйка левша или если они открываются в сторону сгораемой перегородки, но последнее может мешать во время чистки. Для чистки сажи можно устанавливать дверки высотой в один ряд, но для чистки газоходов с помощью проволоки с бантом из тряпки они малы по высоте и не удобны.

Герметические дверки, закрепленные в кладке с помощью приклепанных пластин, очень тяжелые. Крепить такие дверки проволокой трудно, так как они своей тяжестью вытягивают проволоку из кладки, но можно, если раму с дверками закрепить так, чтобы она была установлена отвесно, а проволока переплеталась со следующими двумя рядами кладки. Пластины крепко держат раму с дверками во время кладки. Такие дверки с проволочным креплением стоят десятки лет вплоть до сноса печи. Иногда дверки, особенно старинные, не совпадают с кладкой и сверху дверки образуется щель. В таких случаях лучше поднять дверку вверх вровень с кладкой, а под дверку положить на растворе тонкие кирпичные четвертки или стесать под дверкой часть кирпича на всю его ширину, а для проволоки вытесать неглубокие бороздки, поднимающиеся вверх наклонно. Проще и надежнее над дверкой сложить арку, как делали в старину.

При самостоятельном строительстве печи каждый хозяин сталкивается с установкой специальных печных элементов. Установка — очень ответственная работа. Но не все знают, как это правильно сделать. Дальнейшая статья подробно расскажет, об установке хорошей топочной дверки и всех остальных элементов.

К печным специализированным приборам относятся: различные по назначению дверцы, решетки колосниковые и разные печные задвижки. Необходимы они для обеспечения горения в печи и удобного пользования печью. Поэтому все печные элементы должны быть качественно установлены и исправными.

  • перед началом установки дверцы надо проверить на силу ее прилегания к самой рамке, отсутствие различных перекосов, возможность хорошей фиксации закрытия, свободное поворачивание полотна и наличие соответствующих отверстий для прикрепления дверки в кирпичной кладке печи;
  • если обнаружились какие-либо дефекты, их нужно удалить или заменить дверцу;
  • необходимо, чтобы шибер задвижки свободно двигался в пазах и полностью закрывать отверстие, в самой рамке не допускается наличие трещин;
  • если планируется топить печь лишь углем, в самом шибере нужно просверлить отверстие размером 13-18 мм.

Особенности установки

Осуществляя установку печных элементов, надо помнить, что различные материалы , такие как кирпич и любой металл во время нагрева расширяются по-разному. В особенности это касается приборов, установленных в зоне высокой температуры. Если кладку сделать плотной, при сильном повышении температуры приборы порвут ее. Именно поэтому их устанавливают таким методом, чтобы во время нагрева было возможно свободное расширение без угрозы для печи. Чтобы это сделать, нужно колосник уложить в проем с точным 5 миллиметровым зазором. Во время поломки он должен свободно выниматься для осуществления замены. Укладывают колосник без использования раствора, пазы засыпают песком.

Процесс работы

Установка качественной топочной дверки. К данному процессу нужно отнестись со всей ответственностью и

серьезностью. Она больше всех подвергается действию теплового и температурного расширения. Поэтому установить ее следует так, чтобы пространство в печке максимально плотно перекрывалось и осуществлялось надежное крепление дверцы в каменной кладке. Такая дверка печи крепится кляммерами, которые изготавливаются из стали.

Внизу дверку можно закрепить с помощью стальной проволоки, имеющую диаметр 2 мм, впоследствии закрыть ее раствором. Верх дверки нельзя закреплять проволокой, так как от влияния сильно высокой температуры она будут перегорать.

Кляммеры производят из стали. Все ушки должны выглядывать за рамку двери на 10-12 см, и крепятся они специальными заклепками. Нижнюю часть двери можно закрепить с помощью проволоки длиной около 60 см. Перед началом установки дверки нужно обернуть рамку асбестом. Материал можно использовать в виде шнура, крошки или листов, смачивая водой перед использованием.

В точном месте установки дверцы необходимо нанести слой глиняного состава на кладку. При использовании проволоки, концы прячут в швы. Обязательно уровнем выверяется горизонталь установки и фиксируется с помощью деревянной рейки. Один конец этой рейки кладется на рамку двери, а второй на три кирпича кладки, сверху на нее кладется кирпич. Далее на раствор выкладываются кирпичи, постепенно закладывая дверку в массиве печки. Каждый ряд начинается от дверки.

Духовка

Духовку обычно делают из крепкой стали. Зазоры определяются с помощью уровня, рамка оборачивается

листовым асбестом, имеющим ширину в полкирпича. Плоскость рамки вверху должна совпадать с поверхностью кладки последнего ряда кирпича, поэтому, при необходимости слой асбеста нужно увеличить.

Колосник нужно устанавливать на 25-30 см ниже топочного отверстия с уклоном в сторону топочной дверки. Поду топливника придается форма корыта, а прорези, расположенные между колосниками должны быть вдоль топливника.

Чтобы колосник не разрушал кладку при нагреве, необходимо оставлять зазоры 5 мм, которые потом засыпаются песком. С помощью раствора колосник крепить нельзя!

Поддувальная и вместе с ней прочистная дверка устанавливается аналогично дверке топки. Поддувальная дверца практически не подвержена высоким температурам , поэтому ее нужно плотно и крепко замуровать в кладку печки, обрабатывая швы с помощью глиняного раствора . Горизонталь рамки также определяется с помощью уровня.

Установка чугунной кухонной плиты

Абсолютно все плиты устанавливаются строго по строительному уровню. Для установки необходимо в самом верхнем ряду вытесать паз, соответствующий размеру плиты и имеющий зазор 5 мм с каждой стороны. Никакие стороны плиты категорически нельзя зажимать, так как во время нагрева будет изменяться и коситься противоположная сторона. Использовать нужно глино-асбестовый раствор. Их же нужно затирать весь верх плиты по всему периметру.

Строительство печи из кирпича требует монтажа колосниковых решеток, задвижек и дверок, каждая из которых имеет свое назначение. Составляющие, особенно топочная дверца, должны быть установлены по всем правилам, потому что от этого зависит качество работы конструкции. Монтаж всех печных элементов требует ответственного подхода.

Что такое топочная дверь?

Дверцы для печей — незаменимые атрибуты в строительстве каменных конструкций. Благодаря двери, печь становится более эффективной, в том числе:

  • сокращает время разогревания;
  • экономит топливо;
  • прогоревший уголь или дрова не падают на пол.

Как выбрать?

Может быть оснащена топочными дверцами, выполненных из различных материалов, особенности которых представлены в таблице:

Название Преимущества Недостатки
Чугун Присоединяется воздухозаборный патрубок из помещения, гарантируя тем самым полную герметичность топливной камеры Срок использования ниже, чем у остальных
Дверь можно купить либо собственноручно сделать
Железо Отлично держит тепло, имеет высокий уровень пожаробезопасности Следует периодически покрывать антикоррозийной термостойкой краской
Относительно недорогая стоимость
Прослужит долго, не понадобится ремонт или замена топочной двери
Стекло Может выдерживать большие температуры на протяжении длительного времени Очень быстро загрязняется и довольно хрупкая, поэтому при установке следует быть предельно осторожным
Хороша с эстетической точки зрения, так как сквозь нее можно наблюдать за огнем
Не взрывоопасна, благодаря использованию кварца и кристаллокерамики

Подготовка к установке топочной дверцы в кирпичной печи


Дверца должна свободно открываться и закрываться.

Некоторые дверцы могут очень туго открываться и закрываться. Поэтому перед тем как начать установку, следует разработать ее, чтобы в дальнейшем пользоваться было удобнее. Но есть еще некоторые детали, которые уточняются перед началом работы:

  • Проверить плотность прилегания к рамке, при этом избегать перекосов. Поворачивание полотна должно быть свободным.
  • Движение шибера задвижки происходит без затруднений и полностью закрывает отверстие. В рамке не должно быть трещин.
  • Если для топки будут использоваться только угли, то в шибере делается отверстие размером 13-18 мм.

Виды монтажа

К процессу установки топочной дверцы нужно относиться со всей серьезностью, так как она больше остальных комплектующих подвергается тепловому расширению. Крепить ее следует надежно и так, чтобы пространство кирпичной печи полностью перекрывалось. Существует несколько способов монтажа дверцы в кирпичную кладку.

На проволоку


Для монтажа оптимально подходит нихромовая проволока.

Бывают случаи, когда печь приходится разбирать и собирать заново из-за того, что выпала топочная дверь. Происходит это, когда ее крепят с помощью алюминиевой проволоки или многожильных проводов. Печники с большим опытом работы советуют пользоваться нихромовым материалом, так как он гибкий и довольно жаропрочный. Чтобы установить дверцу таким способом нужно:

  • Продеть проволоку в специальные отверстия в раме дверцы (если их нет, то можно легко просверлить). Изделие должно быть в 2-3 раза меньше, чем швы каменной кладки.
  • В кладке проволоку расположить под углом к открывающему усилию. Таким способом дверца не выпадет.

При самостоятельном строительстве печи каждый хозяин сталкивается с установкой специальных печных элементов. Установка — очень ответственная работа. Но не все знают, как это правильно сделать. Дальнейшая статья подробно расскажет, об установке хорошей топочной дверки и всех остальных элементов.

К печным специализированным приборам относятся: различные по назначению дверцы, решетки колосниковые и разные печные задвижки. Необходимы они для обеспечения горения в печи и удобного пользования печью. Поэтому все печные элементы должны быть качественно установлены и исправными.

  • перед началом установки дверцы надо проверить на силу ее прилегания к самой рамке, отсутствие различных перекосов, возможность хорошей фиксации закрытия, свободное поворачивание полотна и наличие соответствующих отверстий для прикрепления дверки в кирпичной кладке печи;
  • если обнаружились какие-либо дефекты, их нужно удалить или заменить дверцу;
  • необходимо, чтобы шибер задвижки свободно двигался в пазах и полностью закрывать отверстие, в самой рамке не допускается наличие трещин;
  • если планируется топить печь лишь углем, в самом шибере нужно просверлить отверстие размером 13-18 мм.

Особенности установки

Осуществляя установку печных элементов, надо помнить, что различные материалы, такие как кирпич и любой металл во время нагрева расширяются по-разному. В особенности это касается приборов, установленных в зоне высокой температуры. Если кладку сделать плотной, при сильном повышении температуры приборы порвут ее. Именно поэтому их устанавливают таким методом, чтобы во время нагрева было возможно свободное расширение без угрозы для печи. Чтобы это сделать, нужно колосник уложить в проем с точным 5 миллиметровым зазором. Во время поломки он должен свободно выниматься для осуществления замены. Укладывают колосник без использования раствора, пазы засыпают песком.

Процесс работы

Установка качественной топочной дверки. К данному процессу нужно отнестись со всей ответственностью и
серьезностью. Она больше всех подвергается действию теплового и температурного расширения. Поэтому установить ее следует так, чтобы пространство в печке максимально плотно перекрывалось и осуществлялось надежное крепление дверцы в каменной кладке. Такая дверка печи крепится кляммерами, которые изготавливаются из стали.

Внизу дверку можно закрепить с помощью стальной проволоки, имеющую диаметр 2 мм, впоследствии закрыть ее раствором. Верх дверки нельзя закреплять проволокой, так как от влияния сильно высокой температуры она будут перегорать.

Кляммеры производят из стали. Все ушки должны выглядывать за рамку двери на 10-12 см, и крепятся они специальными заклепками. Нижнюю часть двери можно закрепить с помощью проволоки длиной около 60 см. Перед началом установки дверки нужно обернуть рамку асбестом. Материал можно использовать в виде шнура, крошки или листов, смачивая водой перед использованием.

В точном месте установки дверцы необходимо нанести слой глиняного состава на кладку. При использовании проволоки, концы прячут в швы. Обязательно уровнем выверяется горизонталь установки и фиксируется с помощью деревянной рейки. Один конец этой рейки кладется на рамку двери, а второй на три кирпича кладки, сверху на нее кладется кирпич. Далее на раствор выкладываются кирпичи, постепенно закладывая дверку в массиве печки. Каждый ряд начинается от дверки.

Духовка

Духовку обычно делают из крепкой стали. Зазоры определяются с помощью уровня, рамка оборачивается
листовым асбестом, имеющим ширину в полкирпича. Плоскость рамки вверху должна совпадать с поверхностью кладки последнего ряда кирпича, поэтому, при необходимости слой асбеста нужно увеличить.

Колосник нужно устанавливать на 25-30 см ниже топочного отверстия с уклоном в сторону топочной дверки. Поду топливника придается форма корыта, а прорези, расположенные между колосниками должны быть вдоль топливника.

Чтобы колосник не разрушал кладку при нагреве, необходимо оставлять зазоры 5 мм, которые потом засыпаются песком. С помощью раствора колосник крепить нельзя!

Поддувальная и вместе с ней прочистная дверка устанавливается аналогично дверке топки. Поддувальная дверца практически не подвержена высоким температурам, поэтому ее нужно плотно и крепко замуровать в кладку печки, обрабатывая швы с помощью глиняного раствора. Горизонталь рамки также определяется с помощью уровня.

Установка чугунной кухонной плиты

Абсолютно все плиты устанавливаются строго по строительному уровню. Для установки необходимо в самом верхнем ряду вытесать паз, соответствующий размеру плиты и имеющий зазор 5 мм с каждой стороны. Никакие стороны плиты категорически нельзя зажимать, так как во время нагрева будет изменяться и коситься противоположная сторона. Использовать нужно глино-асбестовый раствор. Их же нужно затирать весь верх плиты по всему периметру.

Строительство печи из кирпича требует монтажа колосниковых решеток, задвижек и дверок, каждая из которых имеет свое назначение. Составляющие, особенно топочная дверца, должны быть установлены по всем правилам, потому что от этого зависит качество работы конструкции. Монтаж всех печных элементов требует ответственного подхода.

Что такое топочная дверь?

Дверцы для печей — незаменимые атрибуты в строительстве каменных конструкций. Благодаря двери, печь становится более эффективной, в том числе:

  • сокращает время разогревания;
  • экономит топливо;
  • прогоревший уголь или дрова не падают на пол.

Вернуться к оглавлению

Как выбрать?

Кирпичная печь может быть оснащена топочными дверцами, выполненных из различных материалов, особенности которых представлены в таблице:


Название Преимущества Недостатки
Чугун Присоединяется воздухозаборный патрубок из помещения, гарантируя тем самым полную герметичность топливной камеры Срок использования ниже, чем у остальных
Дверь можно купить либо собственноручно сделать
Железо Отлично держит тепло, имеет высокий уровень пожаробезопасности Следует периодически покрывать антикоррозийной термостойкой краской
Относительно недорогая стоимость
Прослужит долго, не понадобится ремонт или замена топочной двери
Стекло Может выдерживать большие температуры на протяжении длительного времени Очень быстро загрязняется и довольно хрупкая, поэтому при установке следует быть предельно осторожным
Хороша с эстетической точки зрения, так как сквозь нее можно наблюдать за огнем
Не взрывоопасна, благодаря использованию кварца и кристаллокерамики

Вернуться к оглавлению

Подготовка к установке топочной дверцы в кирпичной печи

Дверца должна свободно открываться и закрываться.

Некоторые дверцы могут очень туго открываться и закрываться. Поэтому перед тем как начать установку, следует разработать ее, чтобы в дальнейшем пользоваться было удобнее. Но есть еще некоторые детали, которые уточняются перед началом работы:

  • Проверить плотность прилегания к рамке, при этом избегать перекосов. Поворачивание полотна должно быть свободным.
  • Движение шибера задвижки происходит без затруднений и полностью закрывает отверстие. В рамке не должно быть трещин.
  • Если для топки будут использоваться только угли, то в шибере делается отверстие размером 13-18 мм.

Вернуться к оглавлению

Виды монтажа

К процессу установки топочной дверцы нужно относиться со всей серьезностью, так как она больше остальных комплектующих подвергается тепловому расширению. Крепить ее следует надежно и так, чтобы пространство кирпичной печи полностью перекрывалось. Существует несколько способов монтажа дверцы в кирпичную кладку.

Вернуться к оглавлению

На проволоку

Для монтажа оптимально подходит нихромовая проволока.

Бывают случаи, когда печь приходится разбирать и собирать заново из-за того, что выпала топочная дверь. Происходит это, когда ее крепят с помощью алюминиевой проволоки или многожильных проводов. Печники с большим опытом работы советуют пользоваться нихромовым материалом, так как он гибкий и довольно жаропрочный. Чтобы установить дверцу таким способом нужно:

  • Продеть проволоку в специальные отверстия в раме дверцы (если их нет, то можно легко просверлить). Изделие должно быть в 2-3 раза меньше, чем швы каменной кладки.
  • В кладке проволоку расположить под углом к открывающему усилию. Таким способом дверца не выпадет.

Вернуться к оглавлению

При помощи элементов из листовой нержавейки

Монтаж с помощью нержавейки более прогрессивен. Они имеют вид пластин с отбортовкой либо цельной обечайкой. Отбортовкой пластины цепляются за раму дверцы. Закрепить в кирпичной кладке элементы следует при помощи саморезов. Пластины имеют свойство расширяться и сжиматься при изменении температуры, поэтому крепление не должно быть тугим, так как это ведет к разрушению кладки. Между кирпичами и нержавейкой прокладывается термоизолирующий материал. Лучше всего подойдет кремнеземное волокно.

Для получения максимально надежного результата этот способ комбинируется с монтажом на проволоку.

Вернуться к оглавлению

На саморезы или болты

Этот способ является самым быстрым. Достаточно просто просверлить 4 отверстия нужного размера, заполнить их асбестовым шнуром и прикрутить дверку к кирпичам саморезами или болтами. Наполнитель можно использовать и другой, главное, чтобы у него было жаростойкое свойство. Этот способ — ненадежный. Если прибегнуть к нему, придется заменить топочную дверцу через короткий промежуток времени.

etokirpichi.ru

Виды топочных дверей

Сегодня все дверцы, используемые в печах, можно разделить на несколько групп, которые отличаются по определенному признаку. К примеру, изготавливаются такие изделия из множества материалов:

  • Одним из самых распространенных материалов для топочных дверей является чугун. Такие изделия достаточно популярны на протяжении многих десятилетий. Однако они отличаются такими недостатками, как большая масса, неудобство использования, значительный объем изделий.
  • Ко второй группе можно причислить железные дверцы. Обычно такие изделия применяются при обустройстве печек в банях. Для домашней печки железные дверцы не используют, поскольку имеют сравнительно небольшое число положительных характеристик.
  • Также печные дверцы изготавливаются из панорамного стекла. Сегодня подобные модели получили наибольшее распространение. Они достаточно легкие, а также обеспечивают полноценный обзор топочного пространства.

На последний вариант дверцы для печи стоит обратить особое внимание. Следует описать их преимущества и недостатки, а также выделить разновидности подобных изделий.

Преимущества

Основным преимуществом дверцы с панорамным стеклом является высокая термостойкость материала. Стоит отметить, что таким свойством не обладают изделия из чугуна. Такое качество является одним из определяющих, ведь от этого зависит эффективность отопительного агрегата. Стекло способно выдерживать значительные температуры на протяжении длительного времени. Этим оно выгодно отличается от нержавеющей стали.

Другие преимущества панорамного стекла, используемого в дверцах для печек:

  • Высокая степень огнеупорности. По этому показателю такие устройства также превосходят чугунные изделия.

  • Также стоит обратить внимание, что для повышения комфорта и придания интерьеру беседки уюта важно иметь очаг с открытым огнем. Однако при наличии простой печки пламя также может быть на виду. Для этого устанавливаются топочные дверцы со стеклом. Также их можно монтировать в бане.
  • Другой положительной характеристикой таких изделий является абсолютная безопасность при использовании в бане. В производстве используется специальное стекло, которое содержит в себе кристаллокерамику и кварц. Это позволяет исключить взрывоопасность материала.
  • Компактность и небольшая масса изделий также являются существенными преимуществами дверок со стеклянными вставками.

К негативным сторонам таких изделий относят хрупкость стекла. Во время монтажа следует максимально внимательно следить за сохранностью стекла. Кроме того, когда дверца устанавливается в банной печке, их нужно эксплуатировать очень бережно. Нельзя хлопать такими конструкциями.

Часто владельцы печек с панорамной дверцей сталкиваются с быстрым загрязнением стекла. Это свойство является еще одним недостатком таких изделий. На материале быстро оседает слой копоти, который необходимо счищать.

Как видно, положительных сторон дверок со стеклом намного больше, чем отрицательных. Именно поэтому они сегодня очень востребованы.

Установка стеклянной двери

Перед тем как установить дверцу со стеклом в печку, стоит проверить легкость ее открытия. При тугом движении детали ее следует разработать. Это позволит в дальнейшем пользоваться дверцей максимально удобно.

Обычно в небольших отопительных приборах температура не поднимается достаточно высоко. Кроме того, рамка не испытывает воздействия открытого пламени. По этой причине расширение стандартных печей является минимальным. Даже при обнажении куска проволоки возле дверцы сама она держится на своем месте очень крепко.

Существует эффективный способ крепления топочной дверцы, который исключает ее выпадение. Необходимо приклепать к ней специальные пластины из металла снизу и сверху. Лучше выбирать изделия с расширяющимися краями. Как только все действия будут выполнены, следует втесать пластины в кирпич.

Установка топочной дверцы выполняется поэтапно:

  • Сначала укладывают колосниковую решетку.
  • После этого к дверце прикрепляют пластины и проволоку. Как только приготовления будут завершены, изделие устанавливают на раствор.
  • После проволока и пластины разводятся на внутренние стенки топочной камеры.
  • Другие концы металлических элементов кладут на 2 кирпича, прижимая сверху одним кирпичом.

Угол дверцы проверяется отвесом. Затем в отверстие дверцы просовывается последняя проволока. Ее необходимо скрутить достаточно туго, чтобы не образовывалось колец. Затем проволока укладывается в ямку в первом ребре кирпича. Затем на растворе ее прижимают кирпичом сверху.

Выбор дверок

Первое, что стоит учитывать при выборе дверцы для кирпичной печи- температура нагревания, которая будет возникать в топке. Вследствие повышения температуры изделие будет расширяться. Также необходимо учесть и другие факторы. Существует важное правило выбора дверок для печей.

Промежуток между дверкой и стеной печи должен быть минимальным. Его заполняют базальтовой ватой или асбестом. Кроме того, стоит учесть некоторые рекомендации профессиональных печников:

  • Чтобы смотреть на пламя, следует покупать чугунные изделия со стеклянными вставками. Однако стоит приготовиться к тому, что изделие окажется дорогим.
  • Для отопительных приборов на угле или смешанном топливе следует выбирать чугунные изделия. Если печка топится дровами, можно использовать стекло или сталь.
  • Для повышения безопасности лучше приобрести металлическую конструкцию, которая имеет тепловой щит. В этом случае максимальная температура наружной поверхности дверцы будет нагреваться до 40 градусов.
  • Чтобы в стекле не появилось трещин, при установке дверцы с уплотнителем можно оставить небольшое пространство между изделием и стенами. Это исключит появление трещин даже при сильном перегреве.

Такие советы помогут установить дверцу в любую печь.

bouw.ru

Подготовка к работе

  • перед началом установки дверцы надо проверить на силу ее прилегания к самой рамке, отсутствие различных перекосов, возможность хорошей фиксации закрытия, свободное поворачивание полотна и наличие соответствующих отверстий для прикрепления дверки в кирпичной кладке печи;
  • если обнаружились какие-либо дефекты, их нужно удалить или заменить дверцу;
  • необходимо, чтобы шибер задвижки свободно двигался в пазах и полностью закрывать отверстие, в самой рамке не допускается наличие трещин;
  • если планируется топить печь лишь углем, в самом шибере нужно просверлить отверстие размером 13-18 мм.

Особенности установки

Осуществляя установку печных элементов, надо помнить, что различные материалы, такие как кирпич и любой металл во время нагрева расширяются по-разному.
особенности это касается приборов, установленных в зоне высокой температуры. Если кладку сделать плотной, при сильном повышении температуры приборы порвут ее. Именно поэтому их устанавливают таким методом, чтобы во время нагрева было возможно свободное расширение без угрозы для печи. Чтобы это сделать, нужно колосник уложить в проем с точным 5 миллиметровым зазором. Во время поломки он должен свободно выниматься для осуществления замены. Укладывают колосник без использования раствора, пазы засыпают песком.

Процесс работы

Установка качественной топочной дверки. К данному процессу нужно отнестись со всей ответственностью и серьезностью. Она больше всех подвергается действию теплового и температурного расширения. Поэтому установить ее следует так, чтобы пространство в печке максимально плотно перекрывалось и осуществлялось надежное крепление дверцы в каменной кладке. Такая дверка печи крепится кляммерами, которые изготавливаются из стали.

Внизу дверку можно закрепить с помощью стальной проволоки, имеющую диаметр 2 мм, впоследствии закрыть ее раствором. Верх дверки нельзя закреплять проволокой, так как от влияния сильно высокой температуры она будут перегорать.

Кляммеры производят из стали. Все ушки должны выглядывать за рамку двери на 10-12 см, и крепятся они специальными заклепками. Нижнюю часть двери можно закрепить с помощью проволоки длиной около 60 см. Перед началом установки дверки нужно обернуть рамку асбестом. Материал можно использовать в виде шнура, крошки или листов, смачивая водой перед использованием.

В точном месте установки дверцы необходимо нанести слой глиняного состава на кладку. При использовании проволоки, концы прячут в швы. Обязательно уровнем выверяется горизонталь установки и фиксируется с помощью деревянной рейки. Один конец этой рейки кладется на рамку двери, а второй на три кирпича кладки, сверху на нее кладется кирпич. Далее на раствор выкладываются кирпичи, постепенно закладывая дверку в массиве печки. Каждый ряд начинается от дверки.

Духовка

Духовку обычно делают из крепкой стали. Зазоры определяются с помощью уровня, рамка оборачивается листовым асбестом, имеющим ширину в полкирпича. Плоскость рамки вверху должна совпадать с поверхностью кладки последнего ряда кирпича, поэтому, при необходимости слой асбеста нужно увеличить.

Колосник нужно устанавливать на 25-30 см ниже топочного отверстия с уклоном в сторону топочной дверки. Поду топливника придается форма корыта, а прорези, расположенные между колосниками должны быть вдоль топливника.

Чтобы колосник не разрушал кладку при нагреве, необходимо оставлять зазоры 5 мм, которые потом засыпаются песком. С помощью раствора колосник крепить нельзя!

Поддувальная и вместе с ней прочистная дверка устанавливается аналогично дверке топки. Поддувальная дверца практически не подвержена высоким температурам, поэтому ее нужно плотно и крепко замуровать в кладку печки, обрабатывая швы с помощью глиняного раствора. Горизонталь рамки также определяется с помощью уровня.

Установка чугунной кухонной плиты

Абсолютно все плиты устанавливаются строго по строительному уровню. Для установки необходимо в самом верхнем ряду вытесать паз, соответствующий размеру плиты и имеющий зазор 5 мм с каждой стороны. Никакие стороны плиты категорически нельзя зажимать, так как во время нагрева будет изменяться и коситься противоположная сторона. Использовать нужно глино-асбестовый раствор. Их же нужно затирать весь верх плиты по всему периметру.

pluskirpich.ru

Очень важно при возведении печи правильно установить печные приборы. Это обезопасит вас и доставит удовольствие от наблюдения за спокойно потрескивающими дровами или углем в топке печи.

Печные приборы — поддувальная, топочная и прочистные дверки, колосниковая решетка, шиберные (печные) задвиж­ки — устанавливаются для регулирования процесса горения и удобства эксплуатации печей.

Перед установкой дверки проверьте на:

♦ плотность прилегания полотна к рамке;

♦ свободное вращение полотна в шарнирах;

♦ отсутствие перекоса;

♦ возможность фиксации их закрытия;

♦ наличие отверстий для крепления в кладке.

Шибер печной задвижки должен свободно ходить в пазах и плотно перекрывать отверстие, рамка не должна иметь трещин.

При установке печных приборов необходимо помнить, что металл и кирпич, нагреваясь, расширяются неодинаково. Осо­бенно это сказывается на поведении тех приборов, которые будут установлены в зонах высоких температур. Если их плот­но замуровать в кирпичную кладку — при повышении темпе­ратуры они порвут ее. Поэтому колосниковую решетку, то­почную дверку, духовой шкаф и чугунную настильную плиту устанавливают так, чтобы при нагреве обеспечивалось свобод-

ное расширение их без воздействия на кладку. Для этого ко­лосниковую решетку укладывают в проем с зазором не менее- 5 мм со всех сторон (рис. 108).

Колосниковая решетка должна свободно выниматься для замены в случае прогорания или поломки. Укладывают ее без раствора, а пазы заполняют песком.

Особого внимания заслуживает установка топочной двер­ки, так как она наиболее подвержена действию теплового рас­ширения, а вместе с тем должна быть установлена так, чтобы плотно перекрывалось топочное пространство и обеспечива­лось надежное крепление ее в кладке. Закрепите топочную дверку кляммерами, изготовленными из полосовой стали (рис. 109). Снизу можно крепить стальной мягкой проволо­кой диаметром 1,8-2,0 мм, но надо обязательно закрывать ее раствором. В вертикальной части проволоку трудно предох­ранить от воздействия высокой температуры — она будет бы­стро перегорать.

Кляммеры делают из полосовой стали. Ушки кляммер должны выступать за рамку дверки на 100-120 мм. Крепят кляммеру к рамке заклепками. В нижнее отверстие печной дверки можно вставить куски стальной проволоки диаметром


жите так, чтобы они попали в швы кладки. Проверьте уста­новку дверки по уровню — верхняя планка рамки должна быть горизонтальна — и зафиксируйте ее деревянной рейкой. Один конец рейки положите на рамку дверки, второй — на 3 кирпича, уложенных плашмя, а сверху на рейку положите кирпич.

Согласно порядовке на раствор уложите кирпичи, начи­ная кладку каждого ряда от дверки, постепенно заделывая ее в массиве печи.

Установку поддувальной и прочистных дверок выполняй­те аналогичным способом, закрепите стальной мягкой прово­локой диаметром 1,5-2,0 мм, закладывая концы ее в швы кладки. Поддувальная дверка мало подвержена действию высокой температуры — расширение ее незначительно, а так как она должна герметично перекрывать подтопочное про­странство, ее плотно замуровывают в кладку, заделывая все швы глиняным раствором. Необходимо строго выверять го­ризонтальность сторон рамки по уровню.

Духовки, как правило, делаются из листовой стали. По­этому при нагреве они будут сильно коробиться, если не оста­вить зазоры для расширения. Устанавливают их по уровню, рамку оборачивают увлажненным листовым асбестом шири­ной в полкирпича, слой асбеста можно увеличить, лишь бы верхняя плоскость совпала с плоскостью кладки ряда кирпи­ча, по которому делается перекрытие.

Чугунную плиту на кухонную и отопительно-варочную печь укладывают строго по уровню. Для укладки ее в кирпи­чах верхнего ряда вытесывают паз по размеру плиты с зазо­ром 5 мм на каждую сторону. Нельзя зажимать даже одну из сторон плиты — при нагреве противоположную сторону бу­дет коробить. Лучше* класть плиту на глиноасбестовый ра­створ. Для приготовления такого раствора делают жидкую глиняную пульпу, в нее добавляют асбестовую крошку, дово­дя раствор до нужной консистенции. Этим же раствором за­тирают верх кухонной плиты по периметру.

Шиберные задвижки укладывают так, чтобы обеспечива­лась герметичность перекрытия канала или дымовой трубы. В кирпичах вытесывают пазы для рамки с небольшим зазо-

ром на расширение. Хорошо класть задвижки на глиноасбес­товом растворе.

provse.news

При продолжительной эксплуатации печи чаще всего происходит прогорание колосников, расшатывание, либо выпадение дверок топливника, а также коробление и растрескивание варочных настилов.

Проще всего меняются колосники. Из топливной части извлекается пришедший в негодность колосник и на его место устанавливается новый, идентичный старому по габаритам. Однако при установке колосник нужно правильно позиционировать: конусообразные щели для золы следует располагать широкой частью кверху. И еще нельзя забывать, что изготовленный из металла колосник обязательно будет расширяться при нагревании и в месте посадки ему необходимо оставить не менее 5 мм свободного пространства.

Фото 11.

До последнего времени проволочные скрутки, заложенные в швы, являлись наиболее распространенным способом крепления топочных дверок и дверок зольника. Но, если дверки зольника практически не подвергаются регулярной тепловой и механической нагрузке, то они, как правило, крайне редко выпадают из мест крепления и получают иные повреждения в отличие от топливных дверок.

В процессе повседневной эксплуатации печи, а особенно при небрежном отношении к дверце топливника (забивании внутрь топливника неподходящих по размеру поленьев, перекаливании при слишком интенсивной топке и иных негативных действиях) происходит постепенное вытягивание крепежной проволоки. Стоит же скрутке обнажиться, то под воздействием открытого пламени ничем не защищенная проволока, в конце концов, неизбежно перегорает и дверка в лучшем случае начинает шататься, а в худшем выпадает. Эта неприятность зачастую сопровождается и частичным, либо полным обрушением кирпичной перемычки над дверкой.

Фото 12.

Кроме крепления печных приборов на проволочные скрутки, существует еще ряд способов их установки. В частности, на тонкостенные нержавеющие и, соответственно значительно более жаростойкие, чем обычные, из черной стали, уголки, а также на кляммеры из стальной перфорированной ленты. Исходя из того, что нержавеющие уголки весьма недешевы, да и крепление на них дверок требует определенных навыков, для целей ремонта более актуален способ установки на кляммерах.

Фото 13.

Кляммер, или проще говоря, обычная полоса из свободно продающейся в строительных магазинах стальной ленты (Фото 13), которая крепится короткими, соотносимыми с толщиной рамки дверки, саморезами, либо, что, на мой взгляд, более удобно, заклепками, диаметром 4–5 мм.

Фото 14.

При креплении ленту-кляммер нужно максимально сдвинуть к обращенному внутрь топливника обрезу рамки. В противном случае после установки печного прибора она будет выступать из внешней части шва.

Швы, в которые будут вставлены кляммеры, тщательно вычищаются от старого раствора и промываются.

Фото 15.

Фото 16.

При установке дверки кляммеры заводятся в расчищенные швы (Фото 16), а сам печной прибор фиксируется, как правило, стопкой сложенных друг на друга кирпичей.

Фото 17.

Затем швы чеканятся до максимального наполнения и тщательно замываются. Пользоваться печью после установки дверки можно после полного высыхания раствора за время, определяемое производителем смеси.

Фото 18.

Не следует забывать о том, что топливная дверка, как и колосник, изготовлена из металла, который расширяется при нагревании. Соответственно, при установке дверки, с боков и сверху необходимо предусматривать не менее 5 мм пространства до кирпича, для герметичности заполняемою базальтовыми материалами.

В случае критичного разрушения или выпадения кирпичей перемычки над дверкой их следует заменить с установкой в середине перемычки гак называемого «замкового» кирпича, хорошо видного на Фото 17. Такой способ кладки, когда кирпич обрезается на 45 градусов по тычкам и в качестве клина или «замка» вставляется между предварительно подрезанными соседними кирпичами, значительно усиливает перемычку, не позволяя ей разрушиться даже в случае высыпания связующего кирпичи раствора.

Замена варочного настила так же как и замена колосника, как правило не вызывает особых затруднений. Однако и в этой, на первый взгляд совсем несложной операции, есть ряд нюансов. Первое — варочному настилу, как колоснику, топливной дверце, впрочем, как и практически любому металлу в теле кирпичной печи, необходимо оставить не менее 5 мм свободного пространства на герморасширение. Второе — герметизировать щель между настилом и кирпичом кладочным раствором, как зачастую делают большинство владельцев печей, бессмысленно. Застывший и потерявший эластичность раствор при регулярных циклах расширения-сжатия настила в процессе эксплуатации печи неизбежно разрушится и высыплется. Поэтому герметизацию следует проводить путем набивки полостей жаростойкими базальтовыми материалами.

Фото 19.

Третье — варочные настилы отечественного производства, особенно сплошные, без конфорок, не отличаются особой прочностью и зачастую трескаются даже после нескольких топок. Поэтому, несмотря на более высокую стоимость, предпочтительнее устанавливать варочные настилы зарубежных, в частности, финских производителей.

Для удаления сажи из конвективной системы, или, иными словами, системы дымооборотов, в теле печи в обязательном порядке должны быть предусмотрены специальные технологические отверстия, называемые прочистными, в которые устанавливаются прочистные дверки. В идеале: на каждый дымооборот предусматривается своя прочистная дверка. Однако в процессе кладки печи, в силу различных причин, их могут либо не сделать, либо сделать недостаточное количество, тем самым усложняя или делая вовсе невозможным чистку отопительного прибора.

К слову, отложение сажи в дымооборотах и дымоходе, помимо значительного ухудшения тяги и критичною понижения КПД за счет снижения теплопередачи от нагретых газов кирпичу, существенно повышает опасность пожара, так как сажа при определенных тепловых режимах имеет свойство вспыхивать и гореть с очень высокой, более 1000 °C температурой.

Фото 20.

Правила пожарной безопасности требуют проводить очистку конвективной системы печи минимум два раза в год — в начале и в конце отопительного сезона.

Перед тем, как устанавливать прочистную дверцу, необходимо определить, где расположен дымовой канал. В случае если эго невозможно сделать путем визуального осмотра, то канал придется искать. Для этого на дрель устанавливается тонкий, не более 4 мм в диаметре и длиной более 120 мм (ширина кирпича) бур по бетону, которым в режиме сверления (ударный режим может повредить кирпич) в месте предполагаемого размещения дымового канала протыкаются швы до тех пор, пока бур не провалится в пустоту. После того, как границы канала определены, подготавливается отверстие под установку прочистной дверки путем изъятия кирпичей из кладки, способом, аналогичным применяемому при замене дефектных кирпичей.

Фото 21.

В случае если при установке прочисткой дверки требуется удалить половину кирпича, то линию будущего откола сначала рассверливают несколькими отверстиями, а затем отбивают ненужную часть с помощью зубила.

Фото 22.

Что касается самих прочистных дверок, то на рынке представлены в основном более дешевые дверки отечественного производства, в подавляющем большинстве производства города Рубцовск (Фото 22), а также импортного, в основном финского производства.

Фото 23.

Приходится отметить, что, несмотря на более низкую цену изделий Рубцовского завода, они не обладают одним из, пожалую, основных качеств, которым должна обладать прочистная дверка — герметичностью. Поэтому, все же, предпочтительнее устанавливать прочистные дверки импортного производства.

Фото 24.

Фото 25.

Следующая глава >

hobby.wikireading.ru

Очень часто печь перекладывают только из-за того, что из нее выпала топочная дверка. Обычно дверки выпадают потому, что они закреплены слабой алюминиевой проволокой или многожильными проводами. Иногда над дверным проемом прокладывают металлические пластины и за них от дверки прикручивают проволоку. Пластины и проволока от огня обжигаются, затем деформируются, выходят из кладки, и дверка выпадает.

Перед тем как устанавливать печные дверки, нужно проверить, легко ли они открываются. Бывают тугие дверки, которые со временем разрабатываются. Ни в одной деревенской печи России я не встречал возле дверок прокладки из асбеста. В современных условиях асбест позаимствовали из промышленных печей, в которых он, действительно, нужен, чтобы печи выдерживали высокие температуры.

В комнатных печах не такая уж высокая температура, а рамка дверки находится далеко от огня и поэтому ее расширение незначительное. Я даже под каменно-угольное топливо дверку закреплял проволокой и обходился без асбеста. Несмотря на то, что часть проволоки возле дверки обнажена, дверка стоит достаточно прочно. Для большей гарантии можно в дверной рамке ближе к ее краю просверлить отверстия. Существуют различные способы закрепления топочных дверок.

Самый лучший способ избежать выпадения дверки — при установке сверху и снизу приклепать к ней металлические пластины толщиной 2-3 мм с расширенными концами, после чего втесать их в кирпич.

Перед установкой печной дверки нужно положить перед ней на колосниковую решетку насухо три кирпича. Дверку с прикрепленными пластинами или проволокой ставят на раствор, разводят пластины или концы проволоки на стенки, а другие концы кладут на три кирпича и прижимают сверху? одним или двумя кирпичами. Точность установки дверки проверяют по отвесу. Как правило, применяют мягкую, отожженную в печи или на костре ровно вытянутую проволоку диаметром 2-3 мм, длиной около 1 м. Вытянуть ее легко, заведя концы, причем большей длины, чем нужно, за столб или в скобу, натягивая и одновременно прижимая ее к ним, то одним, то другим концом. Вставив в отверстие дверной рамки, проволоку складывают вдвое и плотно скручивают, чтобы не было колец. Если они все же получились, особенно около дверки, их надо сплюснуть молотком по всей длине проволоки. В натянутом положении, прижимая дверку к кладке, проволоку вставляют в сделанный молотком небольшой скол (ямку) 1 в ребре кирпича (глубина 5-10 мм) ближе к наружному краю, чтобы она не ослабла и не сползла. В натянутом положении проволоку кирочкой плотно прижимают к кирпичам в угол 2 по всем рядам и на растворе прижимают кирпичом, а затем переплетают с кладкой. Можно ее направлять и вверх. Раствора возле дверки должно быть немного, шов нужно делать тоньше, так она будет прочнее держаться. Дверке не страшно тепловое расширение, при такой закладке она простоит более ста лет. Если при закладке сверху дверки мешается проволока, то в этом месте кирпич нужно вытесать.

Дверной проем хорошо перекрывать двумя целыми кирпичами так, чтобы они соединялись по центру дверки. Часто над дверками раствор вываливается и вертикальный шов просвечивается. Для устранения этого достаточно в обоих кирпичах в местах закладки раствора углом молотка сделать насечки-ямки. Тогда при сжатии раствора в швах эти ямки будут держать раствор в шве и он не выпадет. Тут показаны дверки с отверстиями. Их можно сделать самим, просто просверлив отверстия в обычной дверке.

Очень часто в печах выходят из строя топочные дверки, потому что у них плохой запор (защелка), который порой через несколько дней отваливается. Даже при правильной установке по отвесу дверка без запора начинает произвольно открываться. Происходит это потому, что на дверке имеется тяжелая ручка, и она, как противовес, способствует открыванию дверки. Чтобы дверка не открывалась, к ней прислоняют всевозможные посторонние предметы — кочергу или полено, которое начинает дымить и частенько загорается. Промышленность, видимо, не в состоянии изобрести надежный запор для топочной дверки.

Я предлагаю простой способ, чтобы избавиться от произвольного открывания дверок хотя бы в тех печах, в которых дым выбивается ветром из топки. Этот способ поможет забывчивым хозяевам закрыть дверку на запор. При неправильной кладке трубы сверху крыши ветер попадает в трубу и выбивает из топки дым. При сильном ветре открывается дверка и вместе с дымом выбивается огонь, а иногда и горящие угли вылетают на пол. Поэтому нельзя, если выбивается дым из топки, оставлять ее без присмотра. Кроме того, обязательно нужно положить лист железа на полу. Чтобы дверка не открывалась, можно сделать гак.

Во время установки дверки в кладку ее нужно держать закрытой, но не на запор. Тогда вы увидите, как она сама откроется при определенном положении. Для того чтобы дверка не открывалась при открытом запоре, верх дверки надо отклонить от вертикального положения в сторону топки на 2-3 мм. В этом случае тяжелая ручка будет прижимать дверку к ее рамке, но, возможно, в ветреную погоду дверка будет открываться, поэтому лучше сделать над трубой колпак. Дверки можно установить так, чтобы они открывались в другую сторону. Для этого в дверках имеется двухсторонний запор. Это удобно, если хозяйка левша или если они открываются в сторону сгораемой перегородки, но последнее может мешать во время чистки. Для чистки сажи можно устанавливать дверки высотой в один ряд, но для чистки газоходов с помощью проволоки с бантом из тряпки они малы по высоте и не удобны.

Герметические дверки, закрепленные в кладке с помощью приклепанных пластин, очень тяжелые. Крепить такие дверки проволокой трудно, так как они своей тяжестью вытягивают проволоку из кладки, но можно, если раму с дверками закрепить так, чтобы она была установлена отвесно, а проволока переплеталась со следующими двумя рядами кладки. Пластины крепко держат раму с дверками во время кладки. Такие дверки с проволочным креплением стоят десятки лет вплоть до сноса печи. Иногда дверки, особенно старинные, не совпадают с кладкой и сверху дверки образуется щель. В таких случаях лучше поднять дверку вверх вровень с кладкой, а под дверку положить на растворе тонкие кирпичные четвертки или стесать под дверкой часть кирпича на всю его ширину, а для проволоки вытесать неглубокие бороздки, поднимающиеся вверх наклонно. Проще и надежнее над дверкой сложить арку, как делали в старину.

Вопрос как установить топочную дверцу печи раньше был решаем только печниками. Сейчас, когда советы мастеров стали доступными, любой хозяин разберется в вопросе как правильно встроить печные детали в кладку печи .

Прежде чем говорить о способах монтажа комплектующих для печей, обратите внимание на следующие моменты:

Дверца печи должна достаточно плотно прилегать к раме, однако, если она заедает, то разработайте её, или поменяйте. Иначе дополнительные усилия при открывании дверцы помогут быстро расшатать её.

Существуют следующие виды топочных дверок: чугунные, стальные, со встроенным стеклом.

Наиболее распространенными являются чугунные дверцы. Несмотря на свою тяжеловесность, они более всего проходят тест цена-качество.

Дверцы из нержавеющей стали хороши для установки в бане, так как не боятся контакта с водой.

Дверцы печные со стеклом как нельзя лучше подходят тем, кто любит наблюдать за огнем. Кроме того, вам не придется лишний раз открывать дверцу для того, чтобы убедиться, что горение продолжается.

Стеклянная топочная дверца печи

Большинство ошибок при установке печных деталей возникает из-за того, что их прикручивают на проволоку, которая не выдерживает высоких температур и перегорает со временем.

С учетом вышесказанного рассмотрим три способа установки печного литья.

Три способа разных способа вмонтировать дверцу

Мастера предпочитают встраивать печные элементы следующим образом: при помощи крепежных деталей из нержавейки, «на уголок» и тому подобное.

Первый способ. Монтируем топочную дверцу на проволоку


Монтаж топочной дверцы на проволоку

Главное в этом способе — выбрать такую проволоку, чтобы она не сгорела. Лучше всего для этой цели подходит нихромовая. Она жаропрочна и пластична, так что прослужит долго.

Проволока продевается в отверстия в раме дверцы.

Толщина проволоки подбирается в зависимости от толщины шва кладки. Толщина проволоки составляет не более 1/3 шва. Чтобы держаться в кладке прочно, располагаем проволоку под углом к открывающему усилию. Встроенная таким образом проволока не даст дверце шанса выпасть при открывании. Это и есть способ «на уголок».

Длина проволоки должна быть достаточно длинной — на 2 толщины кирпича. Если придется менять дверцу — это основной минус, так как много разбирать.

Второй способ. Монтаж дверцы на пластины из нержавейки


Монтаж печной дверцы на пластины

Пластины имеют отбортовку, которой цепляются за рамку дверцы. Крепятся пластины к кирпичам на шурупы. Крепление не должно быть тугим и жёстким, так как пластины подвержены сжатию и расширению при меняющейся температуре. Жестко закрепленные элементы могут разрушить кладку. Между пластиной и кирпичами проложите термоизолирующий материал. Хорошо подойдет кремнезёмное полотно.

Здесь же будет хорош и комбинированный способ крепления дверцы, то есть, если вы добавите сюда крепление на проволоку.

Третий способ. Крепление топочной дверки на болты или саморезы

Это самый быстрый и самый ненадежный способ крепления дверцы печи. Вы просто прикручиваете дверцу через заранее просверленные отверстия к кладке.

Общий совет для всех способов. Поскольку дверца расширяется при нагревании, то не следует её монтировать в кладку слишком плотно, иначе при высоких температурах она способна эту кладку разрушить.

Чем замазать щели монтируемой дверки? В плавильных цехах используют асбест. Температуры там очень высокие. Для древесных и угольных печей домашнего пользования этот материал не обязателен.

Мы рассмотрели три способа монтажа топочной дверцы печи : проволочный, при помощи стальных пластин и на болты или саморезы. Все способы имеют свои плюсы и минусы. Однако, самый надёжный — это комбинированный: на проволоку и стальные пластины.


Как установить топочную дверцу, три способа укладки кирпичей

Купить печное литьё в Находке вы можете в нашем магазине «Скобяная лавка» по адресу Угольная, 59. Здесь вы найдёте чугунную плиту для печи, дверцы для печей, духовки и иные изделия печного литья.

Кладка дачной печи своими рукамиь

Кладка печи своими руками не требует суперпрофессионализма. Достаточно, хотя бы в общих чертах, знать устройство русской печи. Соответственно: чем конструкция печи проще, тем легче будет ее возводить. Поэтому сегодня мы предлагаем пошаговую инструкцию кладки небольшой дачной печи — это один из самых простых вариантов.

Кладка печи своими руками. Материалы:

  • Кирпич красный — 500 шт. На трубу — 600 шт.
  • Глина красная — 6-8 ведер
  • Цемент — 3-4 мешка
  • Песок — 0,5 м3

Чугунное литье для дачной печи

  • Дверца топочная
  • Дверца поддувальная
  • Дверцы чистки дымохода — 3 шт.
  • Колосник
  • Чугунная плита (710×410 мм)
  • Чугунные задвижки — 4 шт.
  • Стальной уголок (55×55×3300) — 2 шт.
  • Стальной уголок (45×45×850 мм) — 4 шт.
  • Уголок алюминиевый (45×45×1550) — 4 шт.
  • Уголок алюминиевый (25×25×1200) — 2 шт.
  • Стальные полосы (370×60×2) — 8 шт.

Кладка печи своими руками: инструменты:

  • Причальные скобы (из стального прута с защелкой и оцинкованного листа со шнуром)
  • Кувалда прямоугольная
  • Кувалда остроугольная
  • Комбинированная кельма
  • Металлическая и деревянная трамбовки
  • Шаблоны для разметки проемов
  • Шаблон для кладки каналов
  • Молоток-кирочка
  • Расшивки для выпуклых и вогнутых швов
  • Растворная лопатка
  • Отвес
  • Уровень
  • Угольник
  • Складной метр
  • Рулетка

От качества кирпича целиком и полностью зависит долговечность самой дачной печи. Поэтому нам нужен только хороший кирпич. Определить качество кирпича просто — у него должен быть розовый цвет и чистый звук при ударе молотком. Если цвет у кирпича с фиолетовым оттенком, значит он пережжённый. Если у него оранжевый цвет, то он — недожжённый. Понятное дело, ни тот ни другой нам не подходит.

Нам нужны кирпичи с высокой прочностью (я использую витебские кирпичи). Желательно, чтобы они были ровными, без трещин и сколов. В идеале, неплохо было бы заполучить также кирпичи одного размера. Но, если не повезло, и в партии кирпичей оказались экземпляры с дефектами, смотрите, чтобы они не попадались при кладке дымохода и топки.

Устройство русской печи подразумевает наличие фундамента. Наш фундамент представляет собой котлован глубиной в один метр с песчаной подушкой в 11 см. Сверху котлован залит бетоном. Фундамент устроен по всем правилам пожарной безопасности (на расстоянии 250 мм от внутренней стены дома).

Порядок кладки дачной печи

На сооруженном нами фундаменте, по размеру печи, размечаем правильный четырехугольник. Выкладываем первый ряд кирпичей для подгонки (без раствора). С помощью уровня проверяем горизонтальность ряда. Да, кладку каждого ряда печи нужно вести по предварительно составленным чертежам. Это важно. В нашей печи, не считая трубы, 20 основных рядов.

Далее снимаем несколько кирпичей, которые на 1-2 мин опускаем в воду. Делается это для лучшего схватывания кирпича с раствором. Параллельно, на пустое место, кладем раствор ровным слоем, а уже затем, сверху — влажный кирпич.

Слегка придавливаем кирпич, и снимаем выступивший на стыке лишний раствор. Все остальные кирпичи ряда укладываются по той же схеме. Следите за тем, чтобы в процесс кладки все швы были заполнены раствором для кладки.

Следующим нашим действием будет устройство гидроизоляции. Делается она с помощью рубероида, который мы будем стелить в три слоя на выложенный нами ряд кирпичей. Теперь можно выкладывать следующий (по правилам кладки, он числится первым) ряд, и продолжаем кладку далее, не забывая, с каждым новым рядом, проверять ее горизонтальность.

Перед тем как выкладывать второй ряд, крепим дверцу поддувала, предварительно обернув ее асбестовым влажным картоном или шнуром. Так же, как и дверцы топки и чистки, она крепится специальными скобами (подойдет и отожженная проволока, которую укладываем в швы между кирпичами). После этой процедуры заканчиваем кладку второго ряда.

Сразу после третьего ряда (делается он из шамотного кирпича), кладем сверху поддувала колосниковую решетку. Следующий — четвертый ряд, выкладываем «на ложок» (на ребро). Делаем внутри дымохода — для внутренней перегородки, подставки. Выкладываем на задней стенке (без раствора) кирпичи так, чтобы их края выступали из кладки самую толику. Делается это специально для дальнейшей чистки дымохода от строительного мусора.

Следующий шаг — установка топочной дверцы с помощью проволоки и временных кирпичей. Чтобы она могла свободно открываться, предварительно оборачиваем ее асбестовым шнуром.

Пятый ряд кирпича выкладывается, как и большинство кирпичей, плашмя (по контуру предыдущего ряда).

Устанавливаем колосник, который кладем заподлицо. Для этого стесываем кромки кирпичей всего шестого ряда. Кладем ряд «на ложок». Влажной тряпкой обтираем дымоход.
Следующий ряд кладем плашмя и делаем заднюю стенку — кладем «на ложок» два кирпича.

Восьмой ряд ответственен за топочную дверцу, которую он и закрывает. Когда печь будет использоваться в качестве камина (с открытой дверцей), нужно, чтобы в этот момент пламя смещалось к центру варочной плиты. Добиться этого несложно, установив над топкой скошенный кирпич. Что мы и сделаем.

После того, как мы выложили одиннадцатый ряд, на раствор укладывается чугунная плита. Кладётся она с некоторым смещением назад, так, чтобы спереди она не доходила до края плиты 16-21 мм. По всему периметру прокладывается асбестовый шнур (или нарезанные полоски листового асбеста), который накрывается рамкой из уголка 55Х55 мм).

Через каждые два ряда, начиная с четырнадцатого, в стенки варочной камеры заделываются стальные полоски (допускается выступ из швов на 20 мм). Они будут служить для противней опорой.

Когда мы дойдем до двадцатого ряда, над дверцей варочной печи помещаем уголок (55×55 мм). Затем, устанавливаем, из этого же уголка, рамку ребром вверх и 2-х миллиметровый лист железа вытяжного канала (с отверстием 120×120 мм).

Переходим к укладке трубы. Сразу же нужно позаботиться о противопожарной разделке — заполнить асбестом 20-30 мм зазор между потолочным перекрытием и кирпичной обкладкой трубы. Труба должна быть высотой 5 метров, не меньше (отсчитывать нужно от колосника).

До окончания всех работ по возведению печи осталось только вынуть вышибные кирпичи, прочистить дымоход от влаги и строительного мусора. И теперь можно переходить к малярным работам.
Штукатурим и белим печь, начиная от потолочного перекрытия, строго соблюдая противопожарные требования. Можно оштукатурить раствором в следующем составе: две части песка, одна часть глины, 0,1 части асбеста и одна часть цемента. Поверхность печи перед нанесением раствора должна быть сухой. Наносим сначала жидкий слой, потом, когда он просохнет, наносим слой потолще.

И, последний штрих — устанавливаем железный предтопочный лист, чтобы скрыть щель между первым рядом кирпичей и полом. При желании, можно также по всему периметру печи установить плинтус.

Пользоваться сразу печью не рекомендуется. Ей нужно дать отстояться не меньше недели. Нельзя также сразу топить дровами — сначала печку нужно хорошенько закалить, используя для топки тонкую щепу. Конструкция от больших перепадов температуры может, как говориться, дать трещину.

И еще небольшое дополнение. Чтобы защитить углы печной кладки от повреждений нужно прикрепить болтами к рамкам уголки размером 45×45 мм, тем же способом обрамляется изнутри варочная камера.

Советуем также ознакомиться со статьями:

Кирпичная печь-каменка периодического действия

Как построить печь для пиццы и хлеба

Установка топочной дверцы на нержавейку. Установка дверцы на духовку. Для саморезов или болтов

Очень часто печь смещается только из-за того, что из нее выпала топочная дверца. Обычно двери выпадают из-за того, что они закреплены слабой алюминиевой проволокой или многожильным проводом. Иногда над дверным проемом укладывают металлические пластины и за ними прикручивают провод от двери. Плиты и проволока от костра сгорают, затем деформируются, выходят из кладки, и дверь выпадает.

Подготовка к установке

Подготовка к установке

Перед установкой дверок духовки нужно проверить, легко ли они открываются. Есть герметичные двери, которые вырабатываются со временем. Ни в одной деревенской печи в России я не видел асбестовых прокладок возле дверей. В современных условиях асбест позаимствован из промышленных печей, в которых он действительно нужен для того, чтобы печи выдерживали высокие температуры.
В комнатных печах температура не такая высокая, а дверная коробка находится далеко от огня и поэтому ее расширение незначительно.Я даже дверь закрепил проволокой для угольного топлива и обошелся без асбеста. Несмотря на то, что часть провода возле двери оголена, дверь достаточно крепкая. Для большей безопасности можно просверлить отверстия в дверной раме ближе к ее краю. Закрепить дверцы топки можно различными способами.

Проверка двери перед установкой

Наилучший способ предотвращения выпадения двери – приклепать к ней металлические пластины толщиной 2-3 мм с выступающими концами при установке сверху и снизу, а затем вдавить их в кирпич.
Перед установкой дверцы печки необходимо положить три кирпича всухую на решетку перед ней. На раствор ставится дверь с прикрепленными пластинами или проволокой, пластины или концы проволоки расстилаются по стенам, а остальные концы кладутся на три кирпича и прижимаются сверху? один-два кирпича. Точность установки двери проверяют отвесом. Как правило, используют мягкую, равномерно вытянутую проволоку диаметром 2-3 мм, длиной около 1 м, отожженную в печи или на огне.Вытяните ее легко, положив концы, причем длиннее, чем нужно, за стойку или в скобу, потянув и одновременно прижав к ним то один, то другой конец. Вставив дверную коробку в отверстие, проволоку складывают пополам и туго скручивают, чтобы не было колец. Если они все-таки получились, особенно возле двери, их надо расплющить молотком по всей длине проволоки. В натянутом положении, прижимая дверцу к кладке, проволоку вводят в небольшой сколот (отверстие) 1, сделанный молотком в кромке кирпича (глубина 5-10 мм) ближе к наружному краю так, чтобы она не не ослабевать и не скользить.В натянутом положении проволока киркой плотно прижимается к кирпичам в углу 2 по всем рядам и прижимается кирпичом на растворе, а затем переплетается с кладкой. Вы также можете направить его вверх. Возле дверцы раствора должно быть немного, шов нужно сделать тоньше, так он крепче будет держаться. Дверь не боится температурного расширения, с такой укладкой простоит более ста лет. Если провод мешает при укладке поверх двери, то в этом месте кирпич необходимо вытесать.

Крепление верхней части дверцы духовки


Хорошо заблокировать дверной проем двумя целыми кирпичами так, чтобы они соединились в центре двери. Часто раствор выпадает за двери и виден вертикальный шов. Для устранения этого достаточно в обоих кирпичах в местах укладки раствора углом молотка сделать насечки-отверстия. Тогда при сжатии раствора в швах эти ямки будут удерживать раствор в шве и он не будет выпадать.Здесь показаны двери с отверстиями. Сделать их можно самостоятельно, просто просверлив отверстия в обычной двери.
Очень часто в печах выходят из строя топочные дверцы, потому что у них плохой запор (защелка), который иногда отваливается через несколько дней. Даже при правильной установке по отвесу дверь начинает хаотично открываться без блокировки. Происходит это потому, что на двери есть тяжелая ручка, и она, как противовес, помогает открыть дверь. Чтобы дверь не открылась, к ней прислоняют всевозможные посторонние предметы – кочергу или полено, которое начинает дымить и часто загорается.Промышленность, видимо, не в состоянии изобрести надежный замок для противопожарной двери.
Предлагаю простой способ избавиться от произвольного открывания дверок, по крайней мере, в тех печах, у которых дым из топки выдувается ветром. Этот способ поможет забывчивым хозяевам запереть дверь. При неправильной укладке дымохода поверх крыши ветер попадает в дымоход и выбивает дым из топки. При сильном ветре дверь открывается и вместе с дымом выбивается огонь, а иногда на пол летят горящие угли.Поэтому, если из топки выбивается дым, оставлять ее без присмотра нельзя. Также обязательно положите на пол лист железа. Чтобы дверь не открывалась, можно сделать крючок.

Особенности установки


При установке двери в кладке ее необходимо держать закрытой, но не запирать. Потом вы увидите, как он сам откроется в определенном положении. Чтобы дверца не открывалась при открытом замке, верх дверцы должен быть отклонен от вертикального положения в сторону топки на 2-3 мм.В этом случае тяжелая ручка будет прижимать дверь к ее раме, но не исключено, что в ветреную погоду дверь будет открываться, поэтому над трубой лучше сделать колпак. Двери можно установить так, чтобы они открывались в другую сторону. Для этого в дверях имеется двухсторонний замок. Это удобно, если хозяйка левша или если они открываются в сторону горючей перегородки, но последняя может мешать уборке. Для прочистки сажи можно установить дверцы в один ряд, а вот для прочистки газоходов проволокой с тканевой дужкой они малы по высоте и не удобны.

Крепление герметичной двери


Герметичные двери, закрепленные в кладке приклепанными пластинами, очень тяжелые. Крепить такие двери проволокой сложно, так как они своим весом вытягивают проволоку из кладки, но можно, если раму с дверьми закрепить так, чтобы она была установлена ​​вертикально, а проволока переплеталась со следующей два ряда кирпичной кладки. Плиты прочно удерживают раму с дверями во время кладки. Эти дверцы на проволоке служат десятилетиями, пока печь не снесут.Иногда двери, особенно старые, не совпадают с кладкой и сверху двери образуется щель. В таких случаях дверь лучше поднять вверх вровень с кладкой, а тонкие кирпичные четвертинки под дверь положить на раствор или вырезать часть кирпича под дверью на всю ширину, а для проволоки вырезать неглубокие бороздки, поднимающиеся косо вверх. Легче и надежнее сложить арку над дверью, как это делалось в старину.

Материал любезно предоставлен сайтом: http://remstd.ru/archives/ustanovka-pechnoy-dverki/ Рекомендуем!

Итак, первые шесть строк. Установлена ​​дверца поддувала, смонтирована решетка и есть готовый зольник. Пришло время установить топочную дверцу … Здесь мы еще немного задержимся, потому что топочная дверка является элементом, наиболее подверженным нагреву, расширению и физическим нагрузкам, а потому к этому процессу нужно отнестись серьезно. Вы можете увидеть дверцы духовки, но в этом проекте используется стандартная чугунная дверца.

Размер 250х210 мм.
При установке необходимо помнить, что между корпусом двери и кирпичом должен быть тепловой зазор, заполненный базальтовой ватой или асбестом. Дверь можно установить так же, как и напольную, но лучше воспользоваться одним из следующих способов.

Первый способ — через боковые отверстия в дверной раме специальными шурупами или спицами дверца крепится непосредственно в кирпичные стены топочного проема (рис.1). Этот способ больше подходит для дверей с широкой полкой. Также можно приклепать или прикрутить к каркасу стальную полосу (желательно из нержавеющей стали) и зафиксировать ее концы в кирпичных стыках (рис. 2 и 3). К концам бруска иногда привязывают проволоку для усиления (рис. 3). В последнее время стал практиковаться и этот способ (рис. 4) — топочная дверка вваривается в стальной лист, а тот, в свою очередь, специальными дюбель-гвоздями через базальтовую вату или асбест крепится к плоскости стены где находится дверь.

Для нашего мы будем использовать второй метод (рис. 2).
Ставим дверцу в то место, где будет топочный проем, предварительно подложив полосу базальтовой ваты или асбеста и вертикально по уровню или отвесу закрепляем. Вы можете исправить это так => или как-то иначе. Важно учитывать, чтобы фиксация была жесткой, но не мешала дальнейшей укладке. Итак, он у нас установлен и можно приступать к укладке.
Продолжение в

Очень важно при строительстве печи правильно установить печные приборы.Так вы обезопасите себя и получите удовольствие от наблюдения за тихо потрескивающими дровами или углями в топке.

Топочные устройства — поддувальные, топочные и очистные дверки, колосники, задвижки (топочные) — устанавливаются для регулирования процесса горения и облегчения эксплуатации печей.

Перед установкой двери проверьте:

♦ плотность прилегания полотна к раме;

♦ свободное вращение полотна в шарнирах;

♦ отсутствие перекоса;

♦ возможность фиксации их закрытия;

♦ наличие отверстий для крепления в кладке.

Задвижка топочной задвижки должна свободно перемещаться в пазах и плотно закрывать отверстие, рама не должна иметь щелей.

При установке печных приборов необходимо помнить, что металл и кирпич при нагревании расширяются неодинаково. Особенно это сказывается на поведении тех устройств, которые будут устанавливаться в зонах с высокой температурой. Если они плотно замурованы в кирпичную кладку, то при повышении температуры они порвут ее. Поэтому колосник, топочную дверцу, духовку и чугунную напольную плиту устанавливают так, чтобы при нагреве свободное их расширение не затрагивало кладку.Для этого решетку укладывают в проем с зазором не менее 5 мм со всех сторон (рис. 108).

Решетка должна свободно сниматься для замены в случае прогорания или поломки. Уложите ее без раствора, а углубления засыпьте песком.

Особое внимание следует уделить установке топочной дверцы, так как она наиболее подвержена действию теплового расширения, и при этом ее следует устанавливать так, чтобы топочное пространство плотно перекрывалось и надежное ее крепление в кладке обеспечено.Закрепите топку хомутами из полосовой стали (рис. 109). Дно можно закрепить стальной мягкой проволокой диаметром 1,8-2,0 мм, но обязательно закрыть раствором. В вертикальной части провод сложно защитить от воздействия высокой температуры – он быстро перегорит.

Хомуты из полосовой стали. Ушки хомута должны выступать из дверной коробки на 100-120 мм. Закрепите хомут на раме заклепками. Куски стальной проволоки диаметром

живут так, что попадают в швы кладки.Проверьте ровность двери — рама должна быть горизонтальной — и закрепите ее деревянной рейкой. Положите один конец рейки на дверную раму, другой на 3 кирпича, уложенных плашмя, и положите кирпич поверх рейки.

По порядку раствора уложить кирпичи, начиная кладку каждого ряда от дверцы, постепенно заделывая ее в топочный массив.

Аналогичным образом установить поддувальную и очистную дверцы, закрепить стальной мягкой проволокой диаметром 1,5-2,0 мм, заложив ее концы в швы кладки.Дверца поддувала мало подвергается воздействию высоких температур — ее расширение незначительно, а так как она должна плотно перекрывать подпольное пространство, то ее наглухо замуровывают в кладке, заделывая все швы глиняным раствором. Необходимо строго выверить горизонтальность сторон каркаса по уровню.

Печи обычно изготавливают из листовой стали. Поэтому при нагреве они будут сильно коробиться, если не оставлять зазоры для расширения. Их выставляют по уровню, каркас оборачивают увлажненным листовым асбестом шириной в полкирпича, слой асбеста можно увеличить, лишь бы верхняя плоскость совпадала с плоскостью кладки ряда кирпичей, по которым делается перекрытие. сделанный.

Чугунная печь на кухне и отопительно-варочная плита укладывается строго по уровню. Для его укладки в кирпичах верхнего ряда высекают паз по размеру плиты с зазором по 5 мм с каждой стороны. Нельзя даже зажимать одну из сторон пластины — при нагреве противоположная сторона покоробится. Лучше* класть печь на глиняно-асбестовый раствор. Для приготовления такого раствора делают жидкую глиняную массу, добавляют в нее асбестовую крошку, доводя раствор до нужной консистенции.Этим же раствором обтирают верхнюю часть кухонной плиты по периметру.

Задвижки прокладываются так, чтобы была обеспечена герметичность закрытия канала или дымохода. В кирпичах вырезают пазы под раму с небольшим зазором

ром для расширения. Клапаны хорошо класть на глиняно-асбестовый раствор.

09.02.2007, 11:55

Подскажите из практики как лучше крепить дверцы духовки. На проволоку наклепайте и согните пластины или, как некоторые советуют, просверлите кирпич и закрепите его анкерами.Наверняка пробовали по-разному и остановились на лучшем варианте.

10.02.2007, 01:10

Да, вы правы, пробовали разными способами. Раньше, до 15-20 лет назад, топочные дверки мы всегда крепили проволокой или приклепывали гвоздями (250) на стальную полосу от обруча деревянных бочек, так как они валялись чуть ли не в каждом дворе. Сейчас, конечно, времена уже не те, но мы по-прежнему и вяжем, и клепаем, и на болты ставим. Теперь прикрепляем его к томуже и на анкер, и на спицы.Все зависит от конструкции, заказчика и используемой фурнитуры (отливки).
Чаще всего для крепления бытовых отливок используем полосу из черной или нержавеющей стали, прикручиваемую или приклепываемую к двери, а по краям полосы вплетаем проволочную оплетку в кладку, либо саму полосу сгибаем под 90 градусов. Дверь, поставленная на клепаную планку, служит почти весь срок службы, не шатается и не выпадает. При креплении на анкер необходимо просверлить в дверной раме отверстия чуть больше диаметра анкера для температурного расширения.На первый взгляд установка на провод может показаться самой простой процедурой, но это не так. Требуется опыт и некоторые знания, иначе дверь быстро расшатается и даже может выпасть. Проволока должна быть мягкой, отожженной, вязальной, 2-3 мм, скрученной плотно без зазоров (!), хорошо натянутой и должна уходить вглубь кладки (а не на 15 — 20 см, как у некоторых печников).
Выбор за вами, все методы хороши и оптимальны для своего конкретного места.

11.02.2007, 19:40

Спасибо за консультацию.Наверное буду фиксировать финское литье с анкерами. Я хотел бы сделать так, чтобы я больше не возвращался к этому. Я просто сомневаюсь. Со временем анкер может расшататься и выпасть из-за разных коэффициентов расширения. Может есть какие хитрости, типа герметик в дырке или еще что.
Если что, подскажите как лучше.
Да, и многое другое. Что такое вязание. Кратко, для понятия.

12.02.2007, 00:02

Я стараюсь устанавливать двери на анкеры только в периодических печах при низкой температуре.нагрузок (типа мангал, дача малой мощности и т.д.) И никаких хитростей, кроме указанных ранее. Он не может ослабнуть, как вы можете затянуть анкер в любое время. Это плюс анкеровки, но почему-то при больших нагрузках я им не доверяю, может зря, может перестраховываюсь. Жалоб не было.
Удачи.

22.05.2007, 23:06

Теперь привязываем к томуже и на анкер и на спицы. Все зависит от конструкции, заказчика и используемой фурнитуры (отливки).

Здравствуйте.
Я был очень удивлен, прочитав о креплении противопожарной двери к анкеру. Ведь в кирпиче создается анкер — при серьезном перепаде температуры это ли не дополнительный фактор разрушения кирпича?

Жирнов Владимир

24.05.2007, 22:31

Хороший вопрос!
Вообще Крафт знает физику… 🙂
Видимо ставит якорь на герметик

31.05.2007, 21:33

Привет Владимир!
Такие вопросы могут вызвать у вас улыбку, но для таких, как я, пытающихся сделать свою единственную печь и не претендующих на звание «Профессионального печного дела», такие тонкости очень интересны и ваш форум профессионалов очень познавательный.
Я, например, ни в одной книге по печному делу, ни в одном описании заказа не могу найти, как укладывается скрутка — монтируется в кладку или опирается на угол? Слов нигде нет — как будто это знания, заложенные при рождении.

Евгений Колчин

01.06.2007, 09:50

Винни, естественно эти знания не заложены от рождения..
тут надо иметь навыки кирпичной кладки, то есть азы мастерства каменщика — раскалывание, теска, перевязка, а так же знания в области физики — тепловое расширение различных материалов..
так вот, если поставить уголок в закатку, то естественно, он быстрее нагреется и расширяясь потянет все и все что у вас есть рядом, для таких целей в уголок ставится уплотнитель, что позволяет компенсировать для этого расширения (например, установка топочной дверки, зазоры между шамотным и красным кирпичом), но не в накатной..
во-вторых, если «ввязать в наружную кладку накатной кирпич, то же самое плохо, так как наружная стенка нагревается намного позже, чем вся внутренняя стенка топки..
отсюда скрутка укладывается на внутреннюю стенку и за счет перевязки с верхним кирпичом держится

01.06.2007, 15:37

Евгений! Спасибо за помощь.

Пал-Палыч

29.07.2010, 16:33

29.08.2010, 18:19

Крепление дверцы камина СВТ 405 нихромовой проволокой 1,8 мм. В каждое отверстие пропускают по 2 проволоки, которые скручены в тугие косички и имеют на концах крючки в виде якоря.

25.12.2010, 02:37

Миркис Семён

25.12.2010, 02:41

Сколько простоит дверь на этом «вчера»? А как вам крепление на их самарезах? Иногда у меня тоже отверстия не совпадали, но тогда швы стали делать тоньше, то ли из-за кирпича, но обычно я их не подпиливаю. Хотя я часто ставлю по-крупному. Может из-за этого. И по кратности они подходят лучше многих наших. Сколько раз я плевался, что эти изобретатели никогда не видели кирпича, производящего двери! Это относится и к печам, но особенно к очистным.

1.Вяжут с 1998 года. Проблем с «простоем» не было. А можно подтянуться. Но такое крепление уступает креплению на углах тем, что последнее более ремонтопригодно — дверь легко снимается, т.е. легко заменяется, и очень важно, что защита от тычков красного кирпича осуществленный.
2. Крепление противопожарных дверей на саморезы не практиковал. Потому что те же финны сказали, что это было позавчера.В финской книге (на русском языке) Юхани Кеппо «Кирпичные печи и камины. Кладка» этот метод очень сильно критикуется. «Холодные» двери — продуть, почистить — можно.

25.12.2010, 02:52

Ну уколы красного кирпича я защищаю, вырезая «по усам», а шамот потом до самой двери доходит. А вот что уголков нет, а нержавейка в магазинах — это факт:( Когда мне нужна нержавейка, я покупаю трубу, режу и выпрямляю. Хлопотно, но доступно.Найти его можно в любой местности и захудалом городке.

Миркис Семен

25.12.2010, 02:54

Согласен. Эта новая технология не очень доступна для многих печников. Необходимо заказать уголки, иметь саморезы по металлу «клопики», плотный базальтовый картон (желательно парк финский). Для жителей глубинки проволока, хомуты по-прежнему дешево и сердито.

Жирнов Владимир

25.12.2010, 02:58

А пока, как и 100 лет назад, провод правит, наверное, на 90%.

Он водит, как!

25.12.2010, 03:04

25.12.2010, 03:07

Как он водит!

Так можно впихнуть автомойки, пружинные для крепления торпеды и всякие облицовки. А то и резьбу нарезать не надо — вкручивай саморез 😀

Миркис Семен

25.12.2010, 03:09

Ездит, как!
Семён Михайлович ещё рассказывал мне однажды про резьбу в дверной раме и крепление её обычными болтами

Да помню.Я всегда говорю при случае. Очень оригинальный способ, его изобрел В.Ю. Копаев. (Московская гильдия). Получил патент на изобретение. Этот форум уже где-то обсуждался. И даже сам Копаев отреагировал на эти посты.

Миркис Семен

25.12.2010, 03:14

А главное на 20 лет хватит. А там и починить можно, все одну топку перебрать. Заказать — где и сколько? И сколько времени займет заказ, приезд, забрать заказ… И вы бежите в поиск. Так что все не так просто. Базальтовый картон встречается не везде. А я как-то три дня убил, чтобы найти точильный круг на камне в Питере. Чтоб не было и все тут. И фаски пришлось убрать.

Согласен, что хлопотно и дорого. И не на каждом объекте Заказчик может оплатить все эти новшества. Но если порядок солидный, то и подготовка серьезная.

25.12.2010, 03:21

25.12.2010, 03:25

Ну я «народные печи» делаю, надо что-то купить по пути от дома до объекта. Так что боюсь, что долго не буду «прогрессивным» печником. Но если провод кончится, я всегда могу или электродвигатель принести, или выдрать из забора-рябины у соседа. На рябчиках всегда есть хороший мягкий провод 🙂 И хомуты снимать не брезгую. Хотя все больше людей просят финские двери. Так там и лежат спицы, так что опять же никуда бежать не надо.

25.12.2010, 03:28

Я заметил, что полированная нержавейка (углы на дверной раме) даже не темнеет, тогда можно использовать обычную листовую сталь?

Все зависит от конструкции печей. В некоторых духовках дверца нагревается до малинового цвета. А если дверь окажется дальше, например, из-за накладки, то простой уголок простоит всю жизнь. Да млжно его врезать в кладку. Тогда он не будет торчать.

Миркис Семен

25.12.2010, 03:34

Да помню. Я всегда говорю при случае. Очень оригинальный способ, его изобрел В.Ю. Копаев. (Московская гильдия). Получил патент на изобретение. Этот форум уже где-то обсуждался. И даже сам Копаев отреагировал на эти посты.

25.12.2010, 03:38

А хомуты случайно не укорочены? Тоже посмотреть бы.

25.12.2010, 03:42

Кламеры представляют собой полоски жести шириной около 2-3 см и длиной 25-30 см.Приклепать (я обычно гвоздями пилю) к дверям через отверстия. А свободные концы заправляются в кладку. Держится лучше проволоки и не растягивается.

25.12.2010, 03:56

Михаил, спасибо, теперь понял.

25.12.2010, 12:15

Он едет, когда все доступно. Зашел в магазин, ткнул пальцем, «дайте эту дверь и уголки крепления к ней», и вот тогда он рулит. А пока, как и 100 лет назад, провод правит, наверное, на 90%.

Заказать — где и сколько? И сколько времени уйдет на заказ, приедет, заберет заказ… И бежишь на поиски. Так что все не так просто. Базальтовый картон встречается не везде.

Ну, я делаю «народные печи», нужно что-то купить по дороге из дома на объект. Так что боюсь, что долго не буду «прогрессивным» печником. Но если провод кончится, я всегда могу либо принести электродвигатель, либо выдрать его из забора-рябины у соседа.На рябчиках всегда есть хороший мягкий провод 🙂 И хомуты снимать не брезгую.
Вот что тут добавить, разве что я только что видел финские двери, но ставлю все по большей части местного розлива или старого советского, или царской Польши.

А вы говорите вчера.

25.12.2010, 13:05

Вова, ты сильно не расстраивайся. Мы любим открывать рты, чтобы посмотреть на яркие фантики из-за границы, забывая, что живем в стране с огромным опытом печного отопления.Так что, не видя спиц и прочего, вы многого не потеряли. Если проволочная дверь прослужит 20-30 лет, то ее нужно заменить на застежку, если она более технологична и доступна. А если по углам, плитам и прочему, приходится два дня бегать, или тиски таскать на себе… то возникает вопрос, а оно вам надо?

25.12.2010, 13:13

Нашел в марте этого года http://www..php? P=20952&postcount=4, а сама тема http://www..php? Т = 2258


Чтобы в загородном доме было тепло и уютно, установите печь. Установите печь, и температурная отметка всегда будет на необходимом уровне. Очаг можно доделать самостоятельно, если, конечно, у вас есть специальные навыки, а мы вам в этом поможем. Итак, строим печь.

1.
2.
3.
4.
5.
6.
7.

Кладка печи

После того, как сделан прочный фундамент — фундамент очага, приступаем к выполнению устройства корпуса.Сначала кирпичи первого ряда выкладываются насухо, согласно порядку, при этом важно контролировать размеры швов. После того, как положение угловых кирпичей определено, ряд укладывается на раствор, обязательно проверяя горизонтальность с помощью строительного уровня. Если элементы выступают наружу, их осаждают ударами киянки. После того, как первый ряд выполнен, его проверяют рулеткой, как по диагонали, так и по периметру.Следите за тем, чтобы все диагонали были равны, иначе построить качественный очаг не получится. Только после этого середина первого ряда заполняется кирпичом на растворе.

После завершения первого ряда печи приступают к возведению второго ряда, как и в первом случае, контролируя вертикальность углов при помощи уровня. Выполнение второго ряда осуществляется так же, как и первого: сначала по периметру укладывается кирпич, после чего заполняется середина.Уложив второй ряд, в углы швов забивают гвозди, длина которых может варьироваться от восьмидесяти до ста миллиметров.

После этого во все углы выложенного ряда опускается отвес от предварительно отмеченных на потолке точек.


Далее в отмеченные точки забиваются гвозди, к ним привязывается капроновый шнур и с силой дергается. С помощью отвеса проверьте, правильно ли натянуты шнуры. Если вы допустили ошибку, можно просто немного подогнуть ногти и исправить положение.Дальнейшая укладка будет намного проще благодаря шнуру, а время, затрачиваемое на работу, сократится.


Все последующие уголки выполняются так же, как описанный нами первый и второй ряд. При выкладке каждого ряда наружную поверхность корпуса устройства зачищают строительной кельмой, с помощью которой можно удалить остатки раствора. Выполнив четыре-пять рядов, их протирают мокрой тряпкой.

Особое внимание следует уделить швам конструкции.Они должны быть как можно тоньше, так как толстые швы начинают быстро крошиться и печная кладка разрушается. Раствор должен быть плотным и заполнять шов на всю его глубину. Причем, если вы выполняете вертикальный шов, то его необходимо перекрыть кирпичом ряда, расположенного выше. Идеально будет, если вы расположите кирпич так, чтобы вертикальный шов находился посередине верхнего элемента. Конечно, добиться этого будет непросто, но, как бы то ни было, нахлест должен быть не менее четверти кирпича.

При строительстве дымового канала кирпич нельзя укладывать колотой стороной внутрь, это впоследствии затруднит прохождение дымовых газов.

Топливная камера очага считается наиболее уязвимым местом для высоких температур, поэтому выкладывать ее следует не из простого кирпича, а из прочного шамотного материала. Если есть возможность, то от перевязки швов следует отказаться вовсе, так как возникает разница в тепловом расширении и, как правило, скорое разрушение кладки.Таким образом, подкладку выполняют либо по краю, либо ряд выкладывают полностью. Футеровку и шамотный материал укладывают с зазором между ними около пяти миллиметров.

Установка мойки и обдува дверей

Перед установкой дверей проверьте плотность прилегания дверного полотна к раме. Также следует уделить внимание проверке поворота полотна, исключить перекосы и т. д. Если есть какие-то дефекты, устраняем их.

Установка дверей начинается непосредственно с прикручивания проволоки, которая вставляется в отверстия в дверях.Рекомендуемая длина проволоки пятьдесят-шестьдесят сантиметров.



Там, где будет установлена ​​дверь, наносится порция раствора и вставляется элемент, закрепляя его кирпичами и проверяя горизонтальность и вертикальность уровнем. В конце проволока вставляется в швы кладки.



Установка решетки

Важно помнить о тепловом расширении материалов.Так, чугун и кирпич имеют разные показатели, это необходимо учитывать при установке колосника и других чугунных приборов. Если не оставить зазор между кладкой и корпусом устройства, гарнитур порвет кладку, и очаг придет в негодность. Рекомендуемые зазоры составляют не менее пяти миллиметров. Кроме того, решетку меняют несколько раз в процессе эксплуатации отопительного прибора, поэтому ее свободное размещение не станет препятствием при замене.


Установка топливной дверки

Дверка топки устанавливается аналогично дверке поддувала, но при этом обматывается асбестовым шнуром. На этапе монтажа устройство необходимо проверить с помощью строительного уровня и зафиксировать кирпичами.



Если вы собираетесь использовать очаг в интенсивном режиме, то провод, которым крепится дверца, может быстро перегореть, поэтому целесообразнее будет заменить его хомутом. Для изготовления кляммера используется полосовая сталь, сечение которой составляет двадцать пять на два миллиметра.Ушки хомута удаляются от рамы на десять-двадцать сантиметров и крепятся к раме с помощью болтов и гаек.

Нахлест двери выполняется в один второй кирпич



или кирпичом «в замок»


Если проем более двадцати пяти сантиметров, то нахлест должен быть в форма клиновидной перемычки.


Установка печи

Первый ряд, где будет установлена ​​печь, сначала выкладывается на сухую (без раствора).После этого укладывается плита и намечается ее конфигурация. Далее в кирпиче выбирается паз с тем условием, что впоследствии плита будет иметь расширение около пяти миллиметров. Кирпич укладывается на раствор. Также сама канавка заполняется раствором, а по периметру плиты укладывается асбестовый шнур. Только после всех этих процедур опускаем плиту и осаждаем ее киянкой.

Установка печи

Духовка, которая устанавливается в корпус печи, по всему периметру обмотана асбестом.Стена, примыкающая к печи, выкладывается на ребро, а сверху покрывается раствором толщиной в два с половиной-три сантиметра. Это исключит быстрое прогорание стенок печи.

Кладка арок и сводов

При строительстве печей и каминов часто приходится закрывать различные проемы, топливную камеру, проемы. Для этого используют способ выкладки перемычки как простой, так и сложной формы. Перекрытие в стене называется сводом, а между двумя стенами — сводом.При этом количество элементов должно быть нечетным, а центральный замок называется «замком».

Джемпер обычно начинают выкладывать с пяток, по заранее начерченному шаблону. При строительстве следует придерживаться рекомендуемого размера каблука, так как высота арки или свода может варьироваться.






При самостоятельном строительстве печи каждый хозяин сталкивается с установкой специальных печных элементов.Монтаж — очень ответственная работа. Но не все знают, как это сделать правильно. Дальнейшая статья подробно расскажет вам об установке хорошей противопожарной двери и всех остальных элементов.

К специализированным печным устройствам относятся: дверцы различного назначения, колосники и различные печные задвижки. Они необходимы для обеспечения горения в духовке и удобного пользования духовкой. Поэтому все элементы печи должны быть правильно установлены и исправны.

  • перед началом установки двери необходимо проверить на прочность ее прилегания к самой раме, отсутствие различных перекосов, возможность хорошей фиксации затвора, свободный поворот полотна и наличие соответствующие отверстия для крепления дверцы к кирпичной кладке печи;
  • при обнаружении дефектов их необходимо устранить или заменить дверь;
  • необходимо, чтобы задвижка свободно перемещалась в пазах и полностью закрывала отверстие; в самой раме не допускаются трещины;
  • если вы планируете топить печь только углем, то в самой заслонке необходимо просверлить отверстие 13-18 мм.

Особенности установки

При монтаже элементов печи необходимо помнить, что разные материалы, такие как кирпич и любой металл, при нагреве по-разному расширяются. Это особенно актуально для приборов, установленных в зоне с высокой температурой. Если кладку сделать плотной, при сильном повышении температуры приборы ее порвут. Именно поэтому их устанавливают таким образом, чтобы при нагреве возможно свободное расширение без опасности для печи.Для этого нужно уложить решетку в проем с точным зазором 5 мм. В случае поломки он должен свободно извлекаться для замены. Колосник укладывается без использования раствора, канавки засыпаются песком.

Рабочий процесс

Установка качественной топочной дверцы. К этому процессу необходимо отнестись с полной ответственностью и

серьезностью. Он наиболее подвержен тепловому и тепловому расширению. Поэтому ее следует устанавливать так, чтобы пространство в печи максимально плотно перекрывалось, а дверца была надежно закреплена в кладке.Такая дверца топки крепится хомутами, которые изготавливаются из стали.

Внизу дверь можно закрепить стальной проволокой диаметром 2 мм, а затем закрыть раствором. Верх двери нельзя закреплять проволокой, так как она выгорит от воздействия очень высокой температуры.

Хомуты стальные. Все ушки должны выглядывать из дверной коробки на 10-12 см, и крепятся они специальными заклепками. Нижнюю часть двери можно закрепить проволокой длиной около 60 см.Перед установкой двери нужно обмотать раму асбестом. Материал можно использовать в виде шнура, крошки или листов, предварительно смочив их водой.

В том месте, где установлена ​​дверь, необходимо нанести на кладку слой глиняного состава. При использовании проволоки концы прячутся в швы. Обязательно выровнять горизонталь установки и зафиксировать деревянной рейкой. Один конец этой рейки кладут на дверную коробку, а другой на три кладочных кирпича, сверху кладут кирпич.Далее на раствор выкладывают кирпичи, постепенно укладывая дверцу в печной массив. Каждый ряд начинается от двери.

Духовка

Печь обычно изготавливается из прочной стали. Зазоры определяются с помощью уровня, каркас обматывается

листами асбеста, имеющими ширину в полкирпича. Плоскость каркаса вверху должна совпадать с поверхностью кладки последнего ряда кирпичей, поэтому при необходимости слой асбеста необходимо увеличить.

Решетка должна быть установлена ​​на 25-30 см ниже топочного отверстия с уклоном в сторону топочной дверки.Дно топки имеет форму желоба, а щели между решетками должны быть вдоль топки.

Чтобы решетка не разрушала кладку при нагреве, необходимо оставлять зазоры 5 мм, которые затем засыпаются песком. Решетку нельзя закрепить строительным раствором!

Дверца поддувала и вместе с ней дверца прочистки устанавливается так же, как и дверца топки. Дверка поддувала практически не подвержена воздействию высоких температур, поэтому ее необходимо плотно и прочно замуровать в кладку печи, обработав швы глиняным раствором.Горизонтальность каркаса также определяется с помощью уровня.

Установка чугунной печи

Абсолютно все плиты устанавливаются строго по строительному уровню. Для установки необходимо в самом верхнем ряду вытесать паз, соответствующий размеру доски и имеющий зазор по 5 мм с каждой стороны. Ни одна сторона пластины никогда не должна быть зажата, так как противоположная сторона будет меняться и косить во время нагревания. Нужно использовать глиняно-асбестовый раствор. Им также нужно натереть всю верхнюю часть пластины по всему периметру.

Сначала выкладываем кирпичи первого ряда без раствора с учетом шва по порядку. Определив положение угловых кирпичей, укладываем их на раствор, используя уровень, проверяя горизонтальность. Легкими ударами киянки опрокидываем выступающие кирпичи. Добившись горизонтальности, заполняем периметр первого ряда кирпичом на растворе, контролируя кладку уровнем.С помощью рулетки проверяем размеры духовки в плане и по диагонали. Диагонали прямоугольника должны быть равны. Если диагонали не равны, то выбиваем угловые кирпичи до тех пор, пока не добьемся их равенства, тем самым получая параллельность сторон периметра. После этого середину первого ряда выкладываем кирпичом на растворе.

Уложив первый ряд, кладем угловые кирпичи второго ряда, контролируя вертикальность углов при помощи уровня или отвеса.Аналогично первому ряду выкладываем сначала периметр, а затем середину второго ряда по порядку. Выложив второй ряд, забиваем углы в шов между первым и вторым рядом гвоздями длиной 80-100мм.

Затем опускаем отвес поочередно на все углы второго ряда и отмечаем на потолке точки, из которых опускается отвес.

Затем в эти точки забиваем такие же гвозди, привязываем капроновый шнур к соответствующим гвоздям и натягиваем его.Вертикальность шнуров проверяем отвесом. Если есть отклонения, то устраняем их, подгибая верхние гвозди. Таким образом, получается контур печи в пространстве. Следующие ряды укладываем, контролируя вертикальность углов по шнурам, что значительно сокращает время, необходимое для контроля.

Последующие ряды ставим так же, как и первые два, сверяя каждый ряд с порядком. По ходу кладки зачищаем внутреннюю и внешнюю поверхности от излишков выдавленного раствора кельмой.После кладки через каждые 4-5 рядов протирайте стенки дымоходов мокрой тряпкой.

Толщина шва кладки печи должна быть как можно тоньше. В толстых швах раствор крошится и кладка становится хрупкой. Раствор должен плотно заполнить шов, выдавливая из него. При кладке соблюдаем правило перевязки кирпичей. Каждый вертикальный шов следует закрывать кирпичом следующего верхнего ряда. Обычно такой шов проходит посередине лежащего выше кирпича.Однако этого не всегда удается добиться. В некоторых местах необходимо укладывать кирпичи так, чтобы нахлест был меньше половины длины кирпича. В любом случае она должна составлять не менее четверти длины кирпича.

Топку печи лучше выкладывать из шамотного кирпича, потому что он выдерживает более высокие температуры. Перевязывать швы шамотного и печного кирпича нежелательно из-за разного коэффициента линейного расширения.

Установка топочной дверцы в кирпичной кладке

Поэтому из шамотного кирпича выкладывают целый ряд, либо топку кладут по краю.Между футеровкой и шамотным кирпичом оставляйте зазор не менее 5 мм.

Установка очистных и обдувочных дверей

Перед установкой двери проверяем плотность прилегания полотна к раме, свободное вращение полотна в петлях, отсутствие перекосов, возможность фиксации их закрытия и наличие отверстий для крепления в кладке. Перед установкой или заменой двери устраняем обнаруженные дефекты.

Вставляем в проемы дверей вязальную проволоку длиной 50-60 см, складываем ее пополам и скручиваем.

Нанесите раствор на кирпичную кладку в месте установки двери. Устанавливаем дверь, проверяем вертикальность и горизонтальность и закрепляем кирпичами. Затем вставляем концы проволоки в швы кладки.

Установка решетки

При установке печных приборов необходимо помнить, что чугун и кирпич неодинаково расширяются при нагревании.Особенно это касается поведения устройств, установленных в зонах с высокой температурой. Если их наглухо замуровать в печную кладку, то при нагревании чугун разорвет кладку. Поэтому колосник, топочную дверцу и плиту следует устанавливать с зазорами. Колосник укладываем без раствора с зазором не менее 5 мм со всех сторон. Он должен свободно извлекаться для замены в случае перегорания или поломки.

Установка дверцы топки

Дверка горения устанавливается так же, как и дверца поддувала, только обматывается асбестом для заполнения температурного зазора.Проверяем вертикальность и горизонтальность двери и закрепляем ее кирпичами и досками.

При интенсивном использовании духовки провод может перегореть. Чтобы этого не произошло, верхнюю часть двери можно закрепить хомутом. Хомут изготовлен из полосовой стали сечением 25х2,0 мм. Уши должны выступать из дверной коробки на 100-120 мм. Хомут крепится к двери при помощи заклепок или болтов с гайками.

Дверь закрывается подвеской по полкирпича с каждой стороны

или кирпич в замке.

Для проема больше 250 мм перекрытие выполняется клиновой перемычкой.

Установка печи

Ряд, на котором она будет установлена, плита выкладывается первой без раствора. Сверху кладем пластину и намечаем ее расположение. Затем выбираем паз в кирпиче с учетом температурного зазора в 5 мм во все стороны от плиты. Выкладываем кирпич на раствор. Заполняем канавку раствором, укладываем в нее асбестовый шнур по периметру плиты, опускаем плиту на место и высаживаем киянкой, делая ее горизонтальной по уровню.

Установка печи

Печь также обмотана асбестом по периметру и шириной в полкирпича. Сторону печи, обращенную к топке, выкладывают на ребро кирпичом, а сверху покрывают слоем раствора в 25-30 мм для предотвращения прогорания стенок печи.

Кладка арок и сводов

При кладке печей часто приходится закрывать различные печные проемы, топки и всевозможные камеры, используя перемычки простой и сложной формы.Перекрытие в стене называется аркой, а перекрытие между стенами — сводом. Количество кирпичей в арке и рядах в своде должно быть нечетным. Средний нечетный кирпич — замковый кирпич.

Любой джемпер начинается с укладки пяток, которые выполняются по шаблону. Так как высота арки или свода разная, то и угол пятки меняется. Вы не можете использовать одну форму каблука для всех арок и сводов.

На этих фото показан монтаж круга и кладка арочного потолка топки-барбекю.

А на следующих фото показана кладка свода для закрытия ниши для дров.

Говорят, что лучше один раз увидеть, чем 100 раз прочитать, поэтому специально для вас я подготовил видеогид «Печи своими руками», в котором показаны все нюансы кладки кирпичной печи в видео формате.

Как отремонтировать плиту

Русская печь — отопительно-варочный агрегат с лежанкой.Он состоит из огнеупорного кирпича, располагается на приподнятом фундаменте и рассчитан на длительное охлаждение после окончания топки. Конструкция отличается внушительными габаритами, но в современных условиях ее иногда упрощают до 2-х частей: варочной камеры и трубы. Как правило, трещины в корпусе – это пробой, поэтому ремонт печи этого типа чаще всего основан на восстановлении их целостности. Таких ситуаций можно избежать, проводя профилактический ремонт, следя за состоянием швов кладки и деталей печи.

Поломка русской печи

Высокие температуры приводят к обрушению кирпичной конструкции при наличии даже незначительного нарушения технологии кладки. Также к ремонту приводит неправильная эксплуатация и износ деталей. Внешне неисправности можно определить по следующим признакам:

  • уменьшенная тяга дымохода;
  • трещина появилась в корпусе из-за его расширения в процессе эксплуатации печи;
  • растрескивание кладки из шамотного кирпича в топке.

Несложный ремонт русской печи можно сделать самостоятельно при наличии хоть каких-то строительных навыков. Важно понимать, что мелкие, на первый взгляд, поправки могут обернуться капитальным ремонтом. Это связано с тем, что невозможно сразу оценить весь объем поломок. Иногда при демонтаже некоторых элементов разваливаются значительные части стен, фундамента, дымохода.

Устранить плохую тягу

Если плохая тяга из-за налипшей сажи, необходимо прочистить дымоход.Выполнить работу можно самостоятельно, но необходимо запастись необходимыми приспособлениями. Сначала прочищают дымоход с крыши специальной щеткой. Затем находят закладные кирпичи в разных частях трубы, вытаскивают их и прочищают каналы. Вместо них могут быть предусмотрены чистящие двери. Закладные кирпичи делаются слегка выступающими. Это позволяет легко найти их среди других элементов кладки.

Также пломба может быть нарушена из-за незакрытой дверцы связки. Все эти факторы приводят к задымлению помещения, поэтому ремонт печей и каминов направлен в первую очередь на обеспечение тяги.При очистке трубы мусор будет ссыпаться в специальную нишу под трубой, из которой он выметается и вычищается. Если тяга не улучшилась, значит, герметизация нарушена из-за неплотно закрытой прочистной дверцы или не втянутого закладного кирпича.

Уплотнение, заменяющее дверцу топки

Не допускайте неплотного закрытия дверцы камеры сгорания. Даже зазор в несколько миллиметров должен быть устранен. Для такого ремонта готовят раствор из огнеупорной глины и асбестовой пудры (или из глины, цемента и песка).Пазы по периметру зачищаются и заполняются раствором. Если щель широкая, ее заполняют керамическим шнуром и смесью.

Иногда требуется полная замена дверцы топки. В этом случае требуется замена кирпичной кладки по ее периметру. Разборку начинают с верхнего горизонтального ряда. Разрывают не более 3-х рядов, а при вертикальной кладке разбивают по 1-му ряду. Затем делается новая кирпичная кладка с использованием жаропрочной смеси. Этот вид ремонта относится к капитальным, поэтому его должен выполнять мастер с опытом.

Ремонт трещин в корпусе

Стенки корпуса расширяются от тепла, а от давления тяжелой арки могут появиться трещины в швах. Их нужно замазать, причем сделать это можно самостоятельно, не вызывая мастера. Важно правильно замешать раствор, чтобы он не рассыпался на следующий день после работы печи.

Смесь можно сделать самостоятельно, смешав шамотную глину с песком в пропорции 1:1. Также можно использовать коммерчески доступные сухие огнеупорные смеси на основе оксидов алюминия.Без добавок они рассчитаны на температуру до 900 С. Однако параметры можно повысить за счет добавления глиноземистого цемента. Тогда максимально допустимая температура составит 1200 С, а использование жидкого стекла вместо воды для затворения увеличивает этот показатель до 1600 С.

Зазоры замазываются раствором, разбавленным до вязкого состояния. Прорези смачивают водой непосредственно перед работой. Затем раствор наносится шпателем и разравнивается. Ширина шва может быть 5-14 мм, это зависит от состава раствора. Важно, чтобы коэффициенты расширения смеси и кирпича совпадали … тогда при прогреве печи трещины больше не появятся.

Установка плиты в кирпичную печь

При самостоятельном строительстве печи каждый хозяин сталкивается с установкой специальных печных элементов.

Установка №8212; очень требовательная работа. Но не все знают, как это сделать правильно. Дальнейшая статья подробно расскажет вам об установке хорошей противопожарной двери и всех остальных элементов.

К специализированным печным устройствам относятся: дверцы различного назначения, колосники и различные печные задвижки. Они необходимы для обеспечения горения в духовке и удобного пользования духовкой. Поэтому все элементы печи должны быть правильно установлены и исправны.

Подготовка к работе

  • перед началом установки двери необходимо проверить на прочность ее прилегания к самой раме, отсутствие различных перекосов, возможность хорошей фиксации затвора, свободный поворот полотна и наличие соответствующие отверстия для крепления дверцы к кирпичной кладке печи;
  • при обнаружении дефектов их необходимо устранить или заменить дверь;
  • необходимо, чтобы задвижка свободно перемещалась в пазах и полностью закрывала отверстие; в самой раме не допускаются трещины;
  • если вы планируете топить печь только углем, то в самой заслонке необходимо просверлить отверстие 13-18 мм.

Особенности установки

При монтаже элементов печи необходимо помнить, что разные материалы, такие как кирпич и любой металл, при нагреве по-разному расширяются. Это особенно актуально для приборов, установленных в зоне с высокой температурой. Если кладку сделать плотной, при сильном повышении температуры приборы ее порвут. Именно поэтому их устанавливают таким образом, чтобы при нагреве возможно свободное расширение без опасности для печи.

Как починить дверцу в печи

Для этого необходимо уложить решетку в проем с точным зазором 5 мм. В случае поломки он должен свободно извлекаться для замены. Колосник укладывается без использования раствора, канавки засыпаются песком.

Рабочий процесс

Установка качественной топочной дверцы. К этому процессу необходимо отнестись со всей ответственностью и серьезностью. Он наиболее подвержен тепловому и тепловому расширению.Поэтому ее следует устанавливать так, чтобы пространство в печи максимально плотно перекрывалось, а дверца была надежно закреплена в кладке. Такая дверца топки крепится хомутами, которые изготавливаются из стали.

Внизу дверь можно закрепить стальной проволокой диаметром 2 мм, а затем закрыть раствором. Верх двери нельзя закреплять проволокой, так как она выгорит от воздействия очень высокой температуры.

Хомуты стальные. Все ушки должны выглядывать из дверной коробки на 10-12 см, и крепятся они специальными заклепками. Нижнюю часть двери можно закрепить проволокой длиной около 60 см. Перед установкой двери нужно обмотать раму асбестом. Материал можно использовать в виде шнура, крошки или листов, предварительно смочив их водой.

В том месте, где установлена ​​дверь, необходимо нанести на кладку слой глиняного состава. При использовании проволоки концы прячутся в швы.Обязательно выровнять горизонталь установки и зафиксировать деревянной рейкой. Один конец этой рейки кладут на дверную коробку, а другой на три кладочных кирпича, сверху кладут кирпич. Далее на раствор выкладывают кирпичи, постепенно укладывая дверцу в печной массив. Каждый ряд начинается от двери.

Духовка

Печь обычно изготавливается из прочной стали. Зазоры определяются с помощью уровня, каркас обматывается листовым асбестом, имеющим ширину в полкирпича.Плоскость каркаса вверху должна совпадать с поверхностью кладки последнего ряда кирпичей, поэтому при необходимости слой асбеста необходимо увеличить.

Решетка должна быть установлена ​​на 25-30 см ниже топочного отверстия с уклоном в сторону топочной дверки. Дно топки имеет форму желоба, а щели между решетками должны быть вдоль топки.

Чтобы решетка не разрушала кладку при нагреве, необходимо оставлять зазоры 5 мм, которые затем засыпаются песком.Решетку нельзя закрепить строительным раствором!

Дверца поддувала и вместе с ней дверца прочистки устанавливается так же, как и дверца топки. Дверка поддувала практически не подвержена воздействию высоких температур, поэтому ее необходимо плотно и прочно замуровать в кладку печи, обработав швы глиняным раствором. Горизонтальность каркаса также определяется с помощью уровня.

Установка чугунной печи

Абсолютно все плиты устанавливаются строго по строительному уровню.Для установки необходимо в самом верхнем ряду вытесать паз, соответствующий размеру доски и имеющий зазор по 5 мм с каждой стороны. Ни одна сторона пластины никогда не должна быть зажата, так как противоположная сторона будет меняться и косить во время нагревания. Нужно использовать глиняно-асбестовый раствор. Им также нужно натереть всю верхнюю часть пластины по всему периметру.

Ремонт духовки своими руками.

Строительством печи в своем доме в основном занимаются специалисты, в крайнем случае можно сделать своими руками при наличии опыта и грамотных чертежей.

Но сделать ремонт духовки своими руками может каждый. Через некоторое время, при очередном осмотре источника отопления, мы заметили проблему и поняли, что пора своими руками отремонтировать печь или какую-то ее часть.

Любой, кто имел дело с раствором и кирпичом, может сделать хороший ремонт печи своими руками, устранить любые недочеты.

Ремонт духовки своими руками.

Мелкий ремонт печи своими руками или камина подразумевает такие работы как: замена прогоревших колосников, замазывание трещин или сколов, замена изношенных дверей, задвижки или отдельных прогоревших кирпичей.

Со временем кладка печи трескается, появляются трещины, раствор из швов начинает осыпаться, требуется срочный ремонт печи своими руками. В этом случае щели следует расширить скребком; старый раствор следует удалить в процессе расширения.

После удаления мусора и пыли зазор смачивается водой, а затем замазывается раствором. Для контроля целостности печи ее белят известью, появление любой трещины или сквозной трещины будет заметно на побелке в виде черноты.

Ремонт печной дверцы.

Через какое-то время у вас разболталась топочная дверца, здесь вам нужно отремонтировать печь своими руками используя раствор и при необходимости новые кирпичи. Пришло время поменять старую топочную дверцу на новую; для этого его нужно аккуратно снять вместе с коробкой и фиксирующей проволокой.

Производя ремонт печи своими руками, сначала аккуратно снимите кирпичи вокруг коробки, а также те, которые плохо держатся на основании, шатаются или отламываются.

Если крепежная проволока сгнила и отвалилась, то ее необходимо заменить на новую. Наиболее подходящий вариант крепежной проволоки для каркаса противопожарной двери – ее толщина должна быть 3 мм.

Для хорошего крепления проволоку нужно вставить в отверстие в коробе, затем скрутить пополам, оставив небольшие концы для крепления каркаса к кладке печи.

Чтобы в дальнейшем проволока не ерзала и дверная коробка не расшатывалась, ее концы следует загнуть под углом и уложить в щепу верхнего кирпича.Затем кирпичи и место, где стояла дверная коробка, очищают от старого раствора, пыли, грязи и смачивают водой.

При ремонте печи своими руками, кладке коробки топочной дверцы кирпичом, нужно надежно закрепить ее в проеме. Для этого размер проема для коробки делают максимально точным, с минимальным зазором.

Зазор между печным коробом двери и проемом для ящика не должен превышать 2-3 мм, так как при частом открывании-закрытии противопожарной двери, при большом зазоре раствор может выпасть, дверная коробка снова расшатать и нужно будет снова ремонтировать печку своими руками.После замены топочной дверцы все швы и щели тщательно замазывают раствором.

Ремонт печи

Если решетки прогорели, то следует только заменить решетку, снять старую, очистить место и поставить новую. При ремонте печи своими руками по замене колосника, установке нового на место старого следует учитывать, что металл при нагревании расширяется, а при остывании сжимается.

При установке новой решетки на очищенное место нужно оставить небольшие зазоры и заполнить их песком.При ремонте печи своими руками по замене колосников следует тщательно очистить источник нагрева — топку

Внутри топка печи или камина для сохранения тепла выкладывается огнеупорным шамотом по краю, или если повезет, можно найти старый печной кирпич, хорошо сохраняющий тепло. Этот материал при длительном нагреве способен удерживать тепло и обеспечивать нормальную температуру в помещении.

Для обеспечения бесперебойной работы печи или камина необходимо время от времени осматривать источник отопления, осматривать кладку на наличие трещин, состарившихся или перегоревших кирпичей или других дефектов, а при необходимости своими руками производить ремонт печи — топки .

При обнаружении таких повреждений при осмотре печи нельзя откладывать ремонт печи своими руками на неопределенный срок. Своевременно устраненные дефекты внутреннего пространства камеры сгорания обеспечат сохранение его теплоотдачи и безопасное использование.

При ремонте кладки топки важно, какой соответствующий строительный материал вы используете.

В топочной камере при сгорании топочного материала образуется очень высокая температура, поэтому при ремонте печи своими руками нужно правильно подобрать марку цемента, выдерживающую высокие температуры.

Для такого ремонта печи в продаже имеется огнеупорный цемент или пирокемент. В зависимости от повреждения и для каких работ готовится раствор, зависит его густота.

Для заполнения трещин или щелей готовят густой раствор, если перегоревшие кирпичи заменяют новыми, то раствор нужно готовить немного жиже. Время использования приготовленного для ремонта раствора – один час.

Боров ремонт.

Часто забываем осмотреть газоотводную систему — боров на чердаке.Нарушение ее кладки, образование щелей или щелей способствует задымлению печи. Кирпич в газоотводной системе может отвалиться, раствор в шве рассыпаться из-за воздействия выхлопных газов или климатических условий.

В этом случае вам необходимо произвести ремонт духовки своими руками. убедитесь, что дым может выходить через выхлопную систему.

Для этого дефектные швы необходимо тщательно очистить от старого раствора и копоти, удалить мусор и пыль, затем смочить водой и замазать густым раствором.

Для большей надежности газоотводной системы кладку поврежденного участка следует снова сдвинуть.

Комментариев пока нет!

Итак, в прошлый раз мы рассмотрели общий алгоритм работ по самостоятельному ремонту кирпичной печи и остановились на ремонте или замене топочных дверок. Это был пункт 4.2. Следует отметить, что практически все проблемы с топочными дверцами редко бывают самостоятельными и, как правило, сопровождаются комплексом проблем: проблемы с кирпичной кладкой вокруг топочной дверки, разрушение и растрескивание кирпича, выкрашивание и разрушение швов.

Часто такие кирпичи полностью или частично разрушаются и тоже требуют замены. Поэтому сначала перед установкой новой или заменой старой двери потребуется заменить кирпичи. Как это сделать? Это зависит от того, как вы решите установить дверь. Есть несколько способов, которые подробно рассмотрены в различных источниках, я опишу их лишь вкратце: первый способ классический и очень распространенный — на проволоке. Этот провод хорошо виден на фото ниже, единственное, что замечу, это то, что здесь я запечатлел процесс демонтажа старой двери и частичный демонтаж кладки

Для лучшего результата использую нихромовую проволоку — нихром.Это марка стали Х10Н80. Обладает хорошей пластичностью и термостойкостью. Как показывает практика, такая проволока без проблем «стоит» в печах десятки лет. За неимением таковой можно (?) использовать другую сталь, но этого я настоятельно не рекомендую. В своей практике при ремонте старых печей я встречал даже топочные дверцы, закрепленные на медной проволоке. Сам процесс: к дверной коробке крепится проволока диаметром меньше (в два-три раза, примерно) толщины швов кладки вашей печки.Подавляющее большинство противопожарных дверей уже имеют отверстия для крепления проволоки. Впрочем, если вам вдруг попадется дверная коробка без отверстий или вам покажется неудобным заводское расположение, это не проблема. Чугун, как правило, очень хорошо поддается механической обработке. Вы можете просверлить нужные отверстия обычными сверлами по металлу — обычно с наконечниками из быстрорежущей стали. Не забудьте охладить сверло в эмульсии (масле) — так оно прослужит намного дольше. Очевидным недостатком такого способа установки дверей и другой чугунной фурнитуры является высокая трудоемкость: нужно замуровать проволоку в натянутом состоянии в кладку на достаточную длину.Каждый случай индивидуален, но, как правило, это нужно делать никак не меньше двух кирпичей в длину. А это уже очень большой участок кладки под переборкой, учитывая, что еще и ряды сверху заменять придется.

Более прогрессивные способы установки топочных дверок предусматривают использование листовой нержавеющей стали, либо нарезанной специальными пластинами с фланцем, которые будут удерживать дверцу в зацеплении с кладкой, и в последующем эти пластины вкручиваются в предварительно просверленные отверстия саморезами , или на цельную оболочку, предварительно изготовленную и установленную на дверной раме.Во втором случае толщина нержавеющего листа меньше, чем в случае установки на плиты. Для наибольшей надежности можно сочетать один из последних способов с первым. Первый способ с применением проволоки, а второй — с применением скорлупы, предполагают частичный, но существенный разбор кладки и, возможно, подготовку путем распиливания кирпичей на куски необходимого размера. Это означает, что в проем кладки вставляется дверь, например, с нержавеющей оболочкой — соответственно, это делается движением сверху вниз и нужно пространство сверху, так как четыре плоскости оболочки уже был предварительно согнут.Не забудьте проложить теплоизоляционный негорючий материал (кремнеземное волокно и т.п.) между нержавейкой и кирпичной кладкой, на всех примыкающих плоскостях. Он нужен не только для защиты от высоких температур, но и для обеспечения демпфирования циклического линейного расширения металла при нагреве. Также есть способ установки двери только на саморезы (или болты), но лично я его категорически не признаю, предполагая его крайне низкую надежность. Из общих рекомендаций стоит отметить, что следует избегать плотной установки двери в кладку и заделки щелей глиняно-песчаным раствором — дело в том, что дверь нагревается и сильно, и быстро, из-за высокой теплопроводности , поэтому при расширении может повредить кирпич, что приведет к его растрескиванию и разрушению кладочных швов.Заделку таких зазоров следует производить нежестким огнеупором, о котором я рассказывал в первой части этой статьи. В любом случае при манипуляциях с кладкой следует быть осторожным и помнить, что перевязка общего массива, благодаря которой он поддерживается за счет распределения нагрузки, не является панацеей и возможно обрушение, поэтому снятие кирпичей, подлежащих замене, необходимо выполнять с осторожностью, в некоторых случаях устанавливая опоры и другие приспособления. Иногда я использую простой автомобильный домкрат и несколько досок, но это всего лишь маленькая хитрость.

Немного увлёкся рассказом о сантехнике и незаслуженно обделил вниманием мастерство каменщика. Вот несколько важных советов и рекомендаций:

В целом при замене дверей и прочей фурнитуры у вас относительно небольшой объем кладочных работ, но от этого не менее ответственный. Соблюдайте все необходимые и известные рекомендации по выбору и подготовке материала. Укладка должна производиться с перевязкой – то есть вертикальные швы вертикально соседних рядов не должны находиться друг над другом, вот пример на картинке.

Даже примитивный или не совсем аккуратный «замок» из кирпича над дверным проемом лучше, чем просто кладка. И совсем не допустимо оставлять кирпич целиком нависающим над проемом, например, на какой-нибудь металлической пластине. Как на этом изображении:

Полезный совет — воспользуйтесь случаем!

При частичном ремонте печи, с демонтажем отдельных ее элементов, как правило, удается очистить ее труднодоступные места.Эту возможность следует использовать. Итак, в случае удаления либо двери, либо варочной панели, вам становится доступна верхняя площадка и пространство за ней. Хайло – это отверстие в топке, через которое выходят дымовые газы. На практике замечено, что в районе после максимума на горизонтальных поверхностях скапливается достаточно большое количество пепла. Его можно легко удалить вручную с помощью подручного инструмента.

Замена, установка другой печной фурнитуры, такой как продувка и чистка дверок, операция гораздо более простая, за исключением, разве что, замены различных типов вентилей, однако этому очень непростому вопросу будет посвящена отдельная статья.

4.3. Ремонт топки. Одно из самых уязвимых и ответственных мест в печи — ведь именно там сгорает топливо и именно там кирпичи подвергаются наибольшим термическим нагрузкам, поэтому неудивительно, что они разрушаются в первую очередь , особенно если топка не футерована огнеупорным кирпичом и сделана из обычного, «красного «печного» кирпича. Это еще более сложный и ответственный вид ремонта. Хорошо, если вы ремонтируете «шведку» (отопительно-варочную печь с чугунным полом) и имеете возможность легко заменить старые кирпичи на новые.С отопительной печкой дело обстоит гораздо сложнее («голландская» печь (голанка, галанка, гуланка и другие вариации названия, от которого уши сворачиваются в трубочку…), топка которой не имеет «видимый конец» по высоте и скорее всего на нем держится некий конструктив конвекционной системы духовки в виде камеры дожигания, пекарной камеры и/или дымосборника, или просто системы каналов — как это часто бывает. Говоря простым языком, это просто отопительная печь.Иногда их называют колонной.Обратите внимание, что эта печь, эта «колонна» может быть не только квадратной по периметру, но и прямоугольной. Это напрямую зависит от того, какое помещение отапливает эта печка. Так что, если вы решили заняться самостоятельным ремонтом топки, настоятельно не рекомендую делать это без страховки — напарника. Пожалуйста, соблюдайте меры безопасности и охраны Печь, особенно в возрасте, может преподнести много неприятных сюрпризов и кажущаяся прочность внешней поверхности кладки может быть только видна. Кроме того, кладочные огнеупорные растворы не всегда позволяют легко удалять кирпичи, многие из них спекаются, превращая топку или часть кирпичей в единое целое.Поэтому не в качестве саморекламы, а исключительно исходя из добрых побуждений, я бы посоветовал доверить этот вид ремонта профессионалам, а еще лучше — печнику, который сложил для вас эту печь. Все это в равной степени относится и к ремонту свода русской печи, входящего в состав ее топки и имеющего наибольшую сложность в ремонтном отношении, так как там законы перевязки и распределения нагрузки работают иначе, чем в простой вертикальной кирпичной кладке. Говоря проще, свод может рухнуть, рухнуть, как карточный домик, даже если из него вынут единственный кирпич или даже его кусок или остатки обожженного кирпича.В общем, ремонт топки — это замена кирпичей. Масштабы такого ремонта сугубо индивидуальны, зависят от качества сырья, профессионализма печника, который потом строил и ремонтировал печь. Очень часто именно на основании критического износа топки приходится принимать решение о полном демонтаже печи.

Установка и крепление духовых приборов

Но обычно все можно починить и восстановить.Если топка не футеровалась, то обгоревший и разрушенный кирпич меняют и при необходимости делают футеровку, например, как на этом фото (это та же самая печь, что и на первом фото), или старую футеровку просто изменился, если он был предоставлен.

В данном случае для футеровки использовался кирпич ША-6. Эти кирпичи защитят красные неогнеупорные кирпичи стенки печи и немного повысят теплоемкость. К сожалению, они также несколько уменьшат объем топки, но жертва эта вынужденная и негативный эффект от нее гораздо меньше, чем разрушение несущей стены печи.Также эта проблема решается довольно легко – с одной-двумя дополнительными дровами во время топки. Есть и другие варианты защиты топки, но о них я расскажу в следующий раз, в начале следующей статьи. Следите за обновлениями на сайте!

Изготовление печных приборов своими руками

(От воздуходувки до флюгера)

Не только каминные ворота, но и другие печные приборы и приспособления — дверцы, задвижки, печь и даже печь и решетку при желании можно изготовить самостоятельно или заказать в слесарной мастерской.

Плита Опытные печники советуют вырезать нужных размеров газовой сваркой из листовой стали толщиной 10-12 мм. Затем сгладьте края угловой шлифовальной машиной. Причем горелки делать не нужно. Такая печка, в отличие от чугунной, никогда не треснет. Большая толщина не даст ему деформироваться. На хорошо прогретой плите и без конфорок температуры достаточно для приготовления пищи. А открытые конфорки, по мнению хозяек, только загрязняют кухонную утварь сажей.

Установка самодельного клапана в кладку. Толстый проволочный каркас предотвращает разрыв глиняного шва кладки.

Рис. 1. Защелка и направляющая рама.

Задвижки (рис. 1) любого размера можно вырезать из листовой стали толщиной 4-5 мм. Направляющие рамки для них гнут из стальной проволоки диам. 6 мм по приведенным чертежам.

Кладка печи

На рис. 1 приведены размеры заслонки на дымоход сечением 250×130 мм.

Кстати, для покупных клапанов в кирпичах нужно делать специальные пазы, выдавливая их молотком-киркой или
выпиливая «болгаркой». А при установке самодельного клапана эта трудоемкая операция не требуется.

Рис. 2. Решетка.

Решетка (рис. 2) может быть изготовлена ​​из стержней диаметром не менее 12 мм с прокладкой между ними гаек М8 или шайб толщиной не менее 6 мм с отверстиями диам. 7 мм.На концах каждого бруска на расстоянии 12 мм от края сверлят отверстия диам. 6,5 мм. Затем на два гвоздя диам. 6 мм, длиной 200 мм и заклепать их со стороны наконечника. Для облегчения клепки острые концы гвоздей желательно сколоть или затупить на наждаке. Длина стержней подбирается на месте. Следует помнить, что при установке решетки в духовке между этой решеткой и кладкой должен быть зазор около 5 мм для температурного расширения.

Вместо поддувала в небольших печах и каминах в ряде случаев целесообразнее применять зольник, выполненный в виде совка (рис. 3). Корпус вырезают из листовой стали толщиной 0,6-1 мм. По линиям, показанным на рис. 3 штрихами, отогните стороны и края. Просверлите отверстия для заклепок. Сначала приклепывается корпус, затем к нему приклепывается передняя стенка, вершина которой загибается по линиям сгиба, образуя удобную широкую ручку.

Рис.3. Зольник.

Зольник должен входить в зольник так, чтобы его передняя стенка плотно заходила на зольник.

С помощью этого приспособления вы легко сможете одним движением удалить накопившуюся в поддувале золу.

С точки зрения пожарной безопасности зольник также предпочтительнее двери. Ведь при увеличении доступа воздуха открывается только верх поддувала, низ остается закрытым и горящие угли не могут высыпаться из поддувала на пол.

Рис.4. Флюгер.

Флюгер не только украшает оголовок дымохода, но и защищает дымоход от атмосферных осадков, а также предотвращает «опрокидывание» тяги в ветреную погоду.

Для защиты от попадания внутрь трубы атмосферных осадков, а также для предотвращения «опрокидывания» тяги в ветреную погоду на трубу устанавливают так называемый флюгер или дымовой колпак. На рис. 4 показано, как сделать лопатку для дымохода с размером дымохода 130×130 мм (в четыре).

Для изготовления флюгера берется лист оцинкованной кровельной стали размерами 580×1000 мм. Проведите осевую линию и отметьте линию сгиба лепестков в 100 мм от краев (см. рис. 4, фрагмент I). От осевой с обеих сторон по линии сгиба откладывают точки на расстоянии 50 мм. Затем от этих точек до осевой по линии сгиба откладывают 30 мм. По краю листа от осевой откладывают 70 мм. Соединив полученные точки линиями, как показано на рис.4 получается разметка всех лепестков. Для красоты и для уменьшения парусности флюгера в больших лепестках можно прорезать отверстия путем вырезания. Осталось вырезать лепестки по отмеченным линиям и загнуть — маленькие внутрь, большие — наружу под углом 90°. Для крепления сделаны отверстия и бортики загнуты под углом 90°. Теперь для получения красивого изгиба необходимо пропустить отожженную стальную проволоку через крепежные отверстия и стянуть ею боковины на расстояние между ними 380 мм.Флюгер готов. Установите его на оголовок дымохода параллельно коньку крыши и уложите внутри ряд кирпичей на цементный раствор.

Самыми сложными в изготовлении самодельным способом являются печи и дверцы. В следующей таблице для унификации чертежей и облегчения расчетов даны основные размеры проемов в кирпичной кладке для наличников различных дверей.

ТАБЛИЦА РАЗМЕРОВ ПРОЕМОВ В КИРПИЧЕ

Отверстия под поддув, чистящие дверцы, мм

Отверстия под топочные дверцы, мм

Отверстия для рам духовок, варочных камер, мм

* Конструктивный параметр печных устройств.

Рис. 5. Духовка.

Рис. 6. Коробка для очистки. Рис. 7. (вверху) Вариант сварной двери со стальной угловой коробкой. Втулки шарнира выточены на токарном станке. Рис. 8. (справа) Вариант двери из листовой стали.

Печь (рис. 5) обычно изготавливают из кровельной стали, клепаной или сварной. Дверцы для духовки лучше делать двухстворчатыми, как показано на рис. 5. Во избежание коробления уголки приклепывают или точечно приваривают к стенкам печи на расстоянии 70 мм так, чтобы полка уголка находилась на уровне горизонтального шва кладки.Изнутри к боковым стенкам духовки также можно приклепать или приварить уголки для установки противня, противня или решетки.

Для облегчения очистки топки в кладку устанавливается очистной короб (рис. 6), который обычно изготавливается из тонкой кровельной стали. Она проще в исполнении, чем дверь, и более герметична. Очистка включает в себя корпус, в который плотно вставлена ​​коробка с ручкой. Внутрь ящика иногда кладут кусок кирпича в глиняном растворе.

Двери могут быть выполнены в двух вариантах — сварные с рамой из стальных уголков (рис.7) и клепаные, полностью изготовленные из листовой стали (рис. 8). Оба варианта показаны на рисунках ниже. Для топочной дверцы необходимо использовать более толстый металл, а тонкий сталь быстро прогорит. Дверца поддувала менее восприимчива к высоким температурам, поэтому может быть изготовлена ​​из относительно тонкого металла.


Дровяные кирпичные печи все еще широко распространены в сельской местности и в других местах, вдали от газовых магистралей и городского центрального отопления. Многие кирпичные печи уже эксплуатируются, некоторые находятся в стадии строительства, поэтому вопросы повышения эксплуатационных характеристик отдельных агрегатов в частности и печей в целом имеют большое значение.Одной из наиболее часто выходящих из строя деталей кирпичной печи является топочная дверка, а точнее ее окончание. Действительно, топочная дверца подвергается воздействию высоких температур, механическим ударным нагрузкам при загрузке поленьев. Нередко через непродолжительное относительно всего срока службы печи время дверца начинает болтаться, крошиться и даже вокруг нее выпадают кирпичи, образуются большие щели. Конечно, очень плачевные случаи, как правило, являются следствием ошибок в расторжении. Однако и без них заделка служит не слишком долго и требует периодического ремонта.

Основной, часто применяемый способ крепления топочной дверцы в кирпичной кладке топки заключается в герметизации швов проволочных «косичек», продетых в четыре отверстия на дверной раме. Как более совершенный вариант вместо проволоки используют мотоциклетные спицы.
Пожалуй, здесь стоит упомянуть способ крепления двери современными металлическими дюбелями.

Еще один достаточно простой способ герметизации – хомуты (ножки). Металлические полосы прикручиваются или приклепываются к дверной раме, которые затем формуются и заделываются в горизонтальные и вертикальные швы кладки.

На первый взгляд способ хорош.

Здесь стоит помнить важное правило в печном деле — учитывать разницу коэффициентов линейного расширения материалов при нагреве. Для металла и кирпича он (коэффициент) отличается больше всего и обязательно нужно разделять эти материалы относительно мягкой огнеупорной прокладкой. В старину это был асбестовый шнур, в чистом виде или пропитанный жидкой глиной, сейчас часто используются современные огнеупорные материалы — огнеупорная керамическая вата и войлок.

Вернемся к зажиму. Если саму дверную коробку можно утеплить, например, обмотав снаружи по периметру асбестовым шнуром, то металлические планки хомутов никак не утеплить и они начнут пачкать глиняный раствор от швы.

В виде металлических элементов, закрепленных на дверной коробке, но не закрепленных в швах, а удерживающих дверь кирпичами. Гораздо лучше — можно застелить огнеупорным картоном и в дальнейшем избавиться от щелей.Прочность уплотнителя тоже хорошая, большая «удерживающая» площадь дает чуть больше свободы в обращении с дровами и кочергой. Это совершенно недорого, не сложно и экономично по материалам.

Для печей, построенных из простых глиняных кирпичей, возможно, большего и не нужно, но в современных вариантах кирпичных печей с топкой, футерованной огнеупорным кирпичом, метод недостаточно хорош.

Облицовывая топку шамотом, мы значительно увеличиваем ее ресурс, но герметизация топки последним способом оставляет несколько мест воздействия высоких температур на глиняный кирпич.На фото выше это торцы кладки, по бокам двери, на следующем — верх и низ.

Последний уплотнитель после пяти лет эксплуатации показал хорошую надежность — дверь вообще не расшаталась, стоит как вкопанная, но глиняные кирпичи изнутри разрушились и требуют замены, а остальные топка, защищенная огнеупорным шамотным кирпичом, конечно, износилась, но держится хорошо.

То есть все требуется, то же самое, но лапками по всему периметру.Что-то вроде этого.

Способ несколько более расточительный по материалам, но очень надежный и может быть рекомендован к применению. Мы рассмотрим его более подробно. Так.

То, что вам нужно.

Инструменты.

Самый обычный набор слесарного инструмента, небольшая отрезная машинка (болгарка) с абразивными дисками, тонкими для резки, минимум одним толстым для зачистки. Защитные очки, а лучше — козырек на всю голову… все лицо. Если мы хотим к восьмидесяти годам слушать Бетховена не через слуховой аппарат, добавляем к этому защитные наушники или беруши — при чистке машинкой гул и звон изрядный. Что-то ручное для сверления. Также использовался небольшой сварочный инвертор с принадлежностями, плюс тонкие (2 мм) электроды. Пробовал МП-3, УОНИ работают хорошо, можно конечно и спец для нержавейки, если не жалко. В первом варианте изготовления, где только гибка, можно обойтись без сварки.Да, помимо обычного разметочного инструмента, неплохо бы иметь большой квадрат, со стороной в полметра. Это значительно повысит точность разметки.

Материалы.

Кусок листа из нержавеющей стали нужного размера. Крайне желательно, чтобы он был термостойким. Не путать с «термостойким» (сопротивлением накипи). Единственный раз в сети попалось видео подобной конструкции, где автор использовал именно жаростойкую нержавейку, очень малой толщины, что-то около 0.5…0,75 мм. В этом случае, конечно, применим только гибкий способ изготовления, если только у вас нет специального инструмента для сварки тонкой нержавейки.

В авторском варианте использовалась нержавеющая сталь неизвестной (и вряд ли жаростойкой) марки толщиной 1,5 мм. Не специально, как это было. Практика, однако, показала достаточно высокую износостойкость материала. Однако несколько избыточная толщина также позволяет использовать обычную ручную дуговую сварку.

Крепеж — стандартные болты или винты М5 с гайками.Возможно, лучше выбрать с более массивными головками, чтобы они дольше не прогорали.

Крепление коробки было сделано двумя способами.

Сначала — был сделан общий большой скан и путем сгибания , получился своеобразный ящик без дна и крышки. Лепестки отгибались перпендикулярно стенкам коробочки. Дверь была установлена, отверстия размечены и просверлены. Дверь закрепил саморезами и все.

Разметка и резка заготовки.
Здесь следует сказать, что для получения малого радиуса изгиба при таком толстом материале требуется некоторая подготовка изгиба. Подготовка заключается в надрезании материала по линии сгиба, примерно на три четверти толщины, и раскрое — придании срезу V-образного профиля. С углом 90 градусов или чуть больше у основания. Единственный инструмент, более-менее подходящий для этой цели, — отрезной станок (болгарка). На мой вкус стоит использовать вариант с меньшей мощностью и меньшим диаметром круга.

Вы должны действовать так. Первый пропил делается перпендикулярно поверхности материала, на нужную глубину по линии разметки. Довольно сложно сделать это хорошо с первого раза. Срез лучше делать не сразу на всю необходимую глубину, а в несколько проходов, так меньше шансов пропилить и он получается ровнее. Самое сложное — сделать самый первый плоский паз. Как правило, чем менее важную часть я делаю, тем лучше менее важная часть — при работе стоит немного расслабить плечи и руки и не придавать особого значения возможным мелким огрехам.

После первого реза по нему делают еще два прохода, как по направляющей, инструментом, каждый раз поворачивая на 45 градусов относительно основного. Примерно конечно, но лучше чуть больше. Это уже не сложно, нужно просто довернуть или повернуть заготовку так, чтобы паз был справа налево, а не сверху вниз. Получается ровнее. Ну перехватите болгарку по-другому.

Затем сгибаем так, чтобы разрез был внутри. Нет необходимости использовать какие-либо упоры или направляющие, сгиб все равно пойдет в место минимальной толщины, как они его видели.

Глубина первого пропила в идеальном случае должна быть такой, чтобы заготовка гнулась по готовому пропилу, с довольно приличным усилием, но руками. При этом внешняя поверхность сгиба будет слегка матовой, но без заметных трещин.

Форма разреза в идеале должна вести к полному смыканию стенок на готовом изгибе.

Итак, вырезаны заготовки, сделаны разрезы в нужных местах, насквозь и для изгибов.Здесь нужно быть внимательным и полностью представлять себе готовое изделие – ряд складок (их вырезки) расположены с противоположной стороны.

Повозившись с прорезями, в несколько движений сгибается по линиям коробочка с лепестками.

Примеряем дверь, размечаем отверстия, сверлим, крепим. Отрежьте излишки нити. Крепится винтом и гайкой. М5. Стопоры и шайбы не использовал, но если терзают сомнения, можно вкрутить в центр пропила.

Теперь свариваем уголки из мелких обрезков. С лицевой стороны, в остальном дизайн несколько недоработан. Кусочки с прямым углом просто крепятся на нужное место, хотя бы чуть больше, чем нужно и сваркой фиксируются в нескольких точках. Затем лишнее отпиливается. Сварные швы зачищаются. Острые края становятся тупыми.

Лапки со стороны топки немного великоваты, можно и поменьше.

Та же пломба, через 3.5 лет эксплуатации кирпичной банной печи. Ясень на нижней полке, рассмотрим сбоку. Немного окалины, заметные коробления и изгибы отсутствуют, головки болтов на фото не видны, но могу вас заверить, что они тоже в очень хорошем состоянии. Наружная кирпичная кладка не имеет разрушений, облицовка тем более. В целом состояние отличное, а учитывая существенно более интенсивный нагрев банной печи по сравнению с отопительной, то и вовсе отличное. Возможно, это было связано со значительной толщиной материала и общей жесткостью конструкции.

Герметизация, несмотря на дороговизну по сравнению с обычными способами, на удивление хороша, однако способ изготовления коробки с гибкими лапками не очень точен. По определению. Трудно учесть до миллиметра всю эволюцию заготовки в процессе гибки и в итоге либо дверь не подойдет, либо зазоры слишком большие. Можно заполнить их тем же огнеупорным войлоком, но суть не в этом.

Второй вариант изготовления.Сварка.

Дверца печи Дверца печи Дверь печи Дверь печи в деревенском стиле Дверь печи

Дверца печи, дверца печи, дверца печи, дверца печи в деревенском стиле, челнок печи, дверь дымохода, декор камина, железный подарок, железный юбилей, кочерга огня

Вы ищете красивую дверцу печи? для красивого функционального произведения искусства? Вот дверца печи ручной ковки в средневековом стиле.
Выполнено в технике художественной ковки. Возможна любая дополнительная настройка.

Размеры:
40 см (15,75″) x 40 см (15,75″). Возможен любой другой размер. Пожалуйста, запросите цену вашей настройки.

Цвет: черный с медной патиной.

Добавьте очарования своему дому с помощью одной из этих милых поделок!

Могу отправить в любую страну.

Возможны небольшие различия в цветах, дизайне, размере, так как это ручная работа.

ПЕРСОНАЛИЗАЦИЯ
Индивидуальные заказы приветствуются (разные размеры, разные цвета, разные элементы …).

Будет сделано на заказ. Пожалуйста, позвольте около 20 дней для его изготовления.

СПОСОБ ПРОИЗВОДСТВА
То, как это было создано: мы сочетаем традиционные кузнечные технологии, отточенные за сотни лет экспериментов и разработок, с современными формами и методами для создания прекрасно отличимых произведений функционального искусства. Каждая деталь выкована при чрезвычайно высокой температуре и откована вручную. Податливое, когда раскаляется, железо принимает изящные, плавные формы.В нашем мире высоких технологий особое место занимают органичные формы и металлические элементы дизайна ручной работы.

СПЕЦИАЛЬНЫЕ СКИДКИ:
Если вы закажете два любых товара в моем магазине одним заказом, вы получите скидку 10% от цены заказа. Если вы закажете три любых товара в моем магазине в одном заказе, вы получите скидку 15% от цены заказа.
Если вам понравился этот товар в моем магазине, и вы собираетесь заказать только один товар в моем магазине, но вы не уверены в цене, напишите мне по электронной почте, и я постараюсь организовать специальную скидку для выбранного вы пункт.Я бы хотел, чтобы вы купили понравившийся вам товар в моем магазине.

БОЛЬШОЕ СПАСИБО ЗА ПОСЕЩЕНИЕ МОЕГО МАГАЗИНА:
https://www.etsy.com/shop/forgedcommodities ГДЕ ВЫ НАЙДЕТЕ БОЛЬШЕ ИНТЕРЕСНЫХ ДЛЯ ВАС ВЕЩЕЙ!

Все материалы, контент, дизайн, фотографии, правила, описания предметов и логотипы, фигурирующие в списках, продуктах, правилах, описаниях и материалах ForgedCommodities, являются интеллектуальной собственностью Forged Commodities и не могут копироваться, воспроизводиться, распространяться или демонстрироваться без явно выраженного письменное согласие ForgedCommodities или Уполномоченной стороны.

Дверца печи, дверца печи, дверца печи, дверца печи в деревенском стиле, челнок печи, дверца дымохода, декор камина, железный подарок, железный юбилей, кочерга огня

5 признаков того, что нагревательный элемент вашей духовки сломан

Перед заменой плиты убедитесь, что вам не нужно заменять нагревательный элемент духовки. (DepositPhotos)

Думаете, пришло время для нового ассортимента? Возможно. Средний срок службы составляет от 10 до 15 лет. Новая газовая или электрическая модель стоит от 300 до 2200 долларов, в зависимости от ее характеристик.

Тем не менее, замена нагревателя духовки element может быть всем, что нужно.

Сменные нагревательные элементы стоят всего 25 долларов в дополнение к возможному ремонту. плата за установку.

Но сначала вам нужно чтобы узнать, является ли причиной проблемы нагревательный элемент или весь прибор следует заменить.


Нагревательный элемент вашей духовки расположен внизу внутри прибора. (DepositPhotos)

Что такое нагревательный элемент печи?

В электрической духовке нагревательный элемент, также известный как змеевик для выпечки, прикреплен к задней стенке духовки и расположен возле дна.Вверху также есть элемент жарки.

Электрическая плита также имеет катушки горелки. Замена змеевика на плите легко выполняется путем отключения старый и подключаем новый. На самом деле, они должны быть отключены и стирать и сушить по мере необходимости.


Признаки поломки отопления Элемент

Как вы думаете, ваша духовка может сломался нагревательный элемент? Ищите эти признаки, когда вы подозреваете что-то не так:

Этот частично зажженный нагревательный элемент нуждается в замене. (DepositPhotos)

1. Элемент не ярко-оранжевый

Нагревательный элемент который вы проверяете, должен быть ярко-оранжевым при полном нагреве (около 10 минут). после установки на 350 градусов). Это показывает, что он работает нормально.

Если он не ярко-оранжевый или только его часть, это, вероятно, означает, что элемент сгорел и его необходимо заменить. Вы или электрик можете подтвердить это проверкой непрерывности.

2. Элемент имеет следы износа

Проверьте нагревательный элемент на наличие прожогов, вздутий или трещин.Возможно, вам придется удалить элемент для более тщательной проверки.

Когда пища готовится только частично, возможно, пришло время заменить нагревательный элемент духовки. (DepositPhotos)

3. Еда не приготовлена ​​или приготовлена ​​частично

Это может означать, что нагревательный элемент необходимо заменены. Однако это также может означать, что зонд датчика температуры должен быть заменены.

Проверить точность температуры духовки и при необходимости внести коррективы.

Если ваша духовка слишком грязная и не может нормально работать, вам может потребоваться заменить прибор. (DepositPhotos)

4. Духовка грязная

Попробуйте почистить духовку перед заменой что-нибудь. Если грязь стала слишком густой и въелась, возможно, потребуется замените прибор.

Если ваш счет за электроэнергию неожиданно высок, это может быть связано с недогревом духовки и увеличением времени приготовления. (DepositPhotos)

5. Ваш счет за электроэнергию заметно увеличился. Увеличенный

Может ли отопление элемент находится на последнем издыхании и перегревается или недогревается? Неожиданный скачок электричества потребление также может быть связано с неисправной прокладкой дверцы.

Однако, поскольку необъяснимое увеличение вашего счета за электроэнергию может быть вызвано чем-то, что использует электричество, вам действительно следует позвонить электрику или в службу ремонта плит, чтобы убедиться, что ваша печь неисправна.

Когда все ремонтные работы не увенчались успехом, возможно, пришло время заменить ваш прибор. (DepositPhotos)

Замена духовки нагревательный элемент может быть тем, что необходимо, когда духовка не работает должным образом. Но помните, это не всегда так, особенно когда диапазон превышает десятилетие.

Ни один прибор не вечен!

Дополнительная литература:

Запасные части для промышленных печей, печей и камер

Запчасти для промышленных печей, печей и камер

Thermal Product Solutions предлагает сменные и запасные части, а также комплекты для технического обслуживания и аксессуары для каждой единицы оборудования, которое мы производим. В нашем каталоге представлены детали для промышленных печей, печей, стерилизаторов и климатических камер производства Blue M, Gruenberg, Tenney и Lunaire.

Мы в TPS знаем, насколько важна промышленная печь или камера для климатических испытаний для успеха вашего бизнеса. Мы хотим максимально упростить обслуживание и ремонт вашего оборудования.

Наш отдел запасных частей предоставляет вам онлайновую базу данных, которая позволяет выполнять поиск по номеру детали, категории или серийному номеру вашего устройства. Если вам нужна дополнительная помощь, у нас есть команда специалистов по запчастям, которые могут вам помочь.

Tenney / Lunaire Запчасти Записываются Форма запроса





Wisconsin Духовка Запрос Запрос

Линдберг / MPH

Линдберг / MPH

Обычно заказанные промышленные духовки Запчасти и аксессуары:

  • Утеплители
  • Термостаты
  • Моторные моторы
  • Контроллеры
  • Контроллеры
  • Автоматические выключатели
  • Автоматические выключатели
  • Дверная прокладка
  • Технические комплекты
  • Полки
  • Recorders

Обычно упорядочены запчасти для окружающей среды Аксессуары:
  • Увлажнитель
  • Реле
  • Контроллеры
  • Утекатели
  • Утеплители
  • Дверной прокладки
  • Моторные моторы
  • Компрессоры
  • Компрессоры
  • клапаны
  • полки
  • Managements
  • enance Kits

Заказы, полученные до 14:30 EST на запасные части, будут отправили в тот же день.Доставка в ночное время и в субботу возможна по запрос. Мы приложим все усилия, чтобы ускорить выполнение вашего заказа.

Мы призываем вас связаться с нашим отделом запасных частей, чтобы обсудить компоненты на вашем оборудовании. У нас есть большинство запчастей, но бывают случаи, когда уникальные детали, используемые на нестандартном оборудовании, могут быть недоступны. Разрешите нам помочь вам определить эти элементы и обсудить план, который будет соответствовать вашим потребности, если деталь выйдет из строя.

Как исправить 4 распространенные проблемы с дверцами духовки

Дверцы духовки должны закрываться и открываться плавно и надежно.Когда они покачиваются, застревают или не остаются на месте, вам, возможно, придется немного повозиться, чтобы снова все исправить. Вот четыре из наиболее распространенных причин поломки дверцы духовки и некоторые решения, которые вы можете попробовать, прежде чем прибегать к профессиональной помощи.

1. Износ пружинных петель

Наиболее распространенной причиной проблем с дверью печи является износ пружинных петель. Если пружина сломалась или изношена, есть вероятность, что дверца вашей духовки либо частично закроется, либо застрянет.Пружины дверцы духовки часто крепятся к нескольким отверстиям на дверце или раме духовки и могут быть легко удалены/заменены.

Найдите сменные петли для духовки на Amazon.

Вот шаги, которые вы можете предпринять, чтобы определить, являются ли ваши пружины причиной ваших проблем, и при необходимости заменить их.

Шаг 1. Найдите петли

Откройте дверцу духовки наполовину и держитесь за боковые стороны. Это должно дать вам место, чтобы потянуть дверь вверх — с петель.

Шаг 2. Найдите пружины

Теперь найдите пружины печи, чтобы определить, работают ли они. В большинстве духовок пружины либо прикреплены к раме, либо внутри дверцы духовки. Если ваши пружины находятся внутри дверцы духовки, отвинтите внутреннюю панель дверцы и снимите ее, чтобы открыть пружины. Если ваши пружины расположены на раме, вам придется открыть ящик для хранения в нижней части духовки.

Шаг 3. Проверка на износ

После того, как пружины оголены, осмотрите их, осмотрев отверстия, к которым они прикреплены, и весь корпус пружины.Если ваши пружины изношены, скорее всего, они являются вероятной причиной проблем с дверцей духовки. Если какая-либо из пружин отсоединена с любого конца, вы можете просто решить проблему, снова прикрепив отцепленный конец.

Шаг 4. Снимите старые пружины

Если пружины изношены, их нужно снять и заменить новыми. Чтобы снять пружины, сначала отметьте отверстия, где они зацепляются с обоих концов.

Перед снятием пружин наденьте защитное снаряжение, например очки, поскольку они могут отскочить, и отметьте положение каждой пружины на бумаге перед ее снятием.Используйте плоскогубцы, чтобы отцепить пружину с одного конца и легко снять ее с другого конца.

Шаг 5. Замена пружин

После снятия старых пружин вам, вероятно, придется заменить их новыми. Поместите новые пружины на место, надев защитное снаряжение.

Для пружин, прикрепленных к раме, вы должны увидеть металлическую полосу с отверстиями, где были расположены оригинальные шарнирные пружины. Прикрепите новые пружины к отверстиям на раме с обеих сторон.Убедитесь, что обе пружины закреплены в одинаковом положении с обеих сторон. Например, если вы решите прикрепить пружину к третьему отверстию с левой стороны, то же самое следует сделать и с правой стороной.

Шаг 6. Установите дверь на место

Теперь поместите дверь обратно на петли в полуоткрытом положении и вставьте ее в петли, чтобы снова прикрепить дверь. Идти должно быть хорошо!

2. Сломанная защелка

Защелка должна соединяться с отверстием внутри духовки, но она может застрять, если недостаточно смазана или сместится.

Решение проблемы с замком должно быть легким, если его нужно только смазать. В таком случае просто добавьте несколько капель масла в месте контакта с отверстием и попробуйте снова закрыть дверь. Однако, если защелка сломана или неисправна, вам, возможно, придется заменить ее.

Шаг 1 – Подготовка

Отключите печь от сети и наденьте защитное снаряжение, включая перчатки и защитные очки.

Шаг 2. Снимите панель доступа

Снимите верхнюю заднюю панель доступа.Вам придется открутить панель и аккуратно вытащить ее из паза.

Шаг 3. Найдите защелку

Найдите узел привода защелки с левой стороны внутренней части духовки.

Шаг 4. Разделите провода

Отсоедините жгут проводов от коричневого, белого и темного проводов. Вы также должны отсоединить два синих провода от узла переключателя двигателя.

Шаг 5. Снимите защелку

Ослабьте скобу, которая крепит защелку к раме духовки, и снимите защелку целиком.Если защелка все еще находится в надлежащем состоянии и ее можно починить вручную, попробуйте починить ее и вернуть на место. Если он полностью сломан, купите новый и замените его.

3. Дверца не подходит

Дверцы печи могут расшириться из-за нагрева, что сделает их слишком большими для собственной печи. Если дверь расширится на несколько миллиметров, защелка может сместиться. Это может означать, что дверное отверстие, в которое должна входить защелка, находится не на своем месте.

Часто эту проблему можно легко устранить, затянув винты вокруг рамы таким образом, чтобы дверь оставалась на месте.

4. Ржавые петли

Особенно, если вы не используете духовку в течение некоторого времени, петли могут заржаветь, что вызовет проблемы с открыванием и закрыванием. Если на ваших петлях есть признаки ржавчины, скорее всего, пружины тоже ржавеют. Поскольку мы уже рассмотрели устранение неполадок с шарнирными пружинами, у вас не должно возникнуть проблем в этой области.

Однако проблема может быть только на поверхности. Прежде чем углубиться в проверку пружин, попробуйте смазать дверные петли или затянуть петли в раме.Вы также можете снять петли и почистить их, чтобы уменьшить трение. Если это не сработает, приступайте к осмотру шарнирных пружин.

Когда вы совершаете покупку по ссылкам на нашем сайте, мы можем получать комиссионные бесплатно для вас.

Как выжить в сломанной печи

Ах, нет ничего лучше теплого и уютного дома. Это то, чего большинство из нас ожидает! Мы настолько привыкли жить в отапливаемом жилом помещении в зимние месяцы, что представить жизнь без него практически невозможно.Итак, что делать, если у вас сломалась печь, и вы столкнулись с люто-холодным домом?

Большинство из нас звонит местному специалисту по обслуживанию систем отопления, вентиляции и кондиционирования, чтобы быстро отремонтировать отопление. Но если вы ждете, пока ваш специалист по обслуживанию HVAC придет и починит вашу печь и выполнит ремонт отопления, вы можете остаться сидеть в холодном темном доме. Скорее всего, вы не приняли необходимых мер предосторожности, чтобы выжить в неотапливаемом доме, пока ждете ремонта печи и ремонта вашей системы отопления.

Если у вас отключилось отопление, следуйте этим 5 простым шагам, чтобы пережить поломку печи зимой, чтобы сохранить себя и своих близких в тепле и здоровье, пока вы ожидаете ремонта отопления.

Свечи не только дают отличный естественный и органический свет, они также пропускают намного больше тепла, чем думает большинство людей.

Знаете ли вы… Одна свеча может повысить температуру в комнате среднего размера на один градус.

Это значительное количество тепла, если температура в вашем доме упала до низких значений.

Что делать: Убедитесь, что у вас есть достаточное количество свечей на складе вашего дома, и используйте их в комнатах с наивысшим приоритетом в случае поломки печи, чтобы помочь поднять температуру.Помните, что каждая зажженная свеча может повысить температуру на один градус.

Если полы в вашем доме покрыты твердой древесиной или плиткой, используйте коврики, чтобы утеплить их снаружи и сохранить ноги в тепле при ходьбе. Шерстяные коврики, как и шерстяная одежда, являются отличными теплоизоляторами и могут удерживать температуру в вашем доме от дальнейшего падения, когда ваша печь или система отопления выходят из строя.

Что делать: Постелите коврики под кроватью, в холодных ванных комнатах, на кухне и в жилых помещениях, чтобы сохранить оставшееся внутри тепло.

Приготовление пищи на газовой/электрической плите или в газовой/электрической духовке может сильно нагреть ваш дом, если ваша печь сломана. Духовки — невероятные теплоизоляторы.

Что делать: Когда приготовление в них будет завершено, вы можете открыть дверцу импровизированной печи, которая будет оставаться теплой в течение нескольких часов. Приготовление пищи также означает прием пищи, а потребление пищи согревает наши тела просто за счет потребления и переваривания того, что мы едим.

При температуре 212 градусов по Фаренгейту кипящая вода может выделять большое количество тепла, наполненного паром, в течение длительного периода времени.

Что делать: Наполните самую большую кастрюлю водой на три четверти, доведите до сильного кипения, затем немного уменьшите огонь, чтобы температура воды оставалась около отметки 212 градусов. Ваша вода может кипеть часами, просто проверяйте ее время от времени, чтобы пополнять воду по мере ее испарения.

В наши дни электрические обогреватели

бывают самых разных форм и размеров и являются чрезвычайно доступным способом обогревать комнату или дом в течение длительного периода времени, если ваша система отопления или печь выходят из строя.

Что делать: Купите электрический обогреватель практически в любом магазине скобяных изделий или мегамагазине, а также в Интернете. Они не занимают много места и являются хорошим инструментом в вашем доме для резервного отопления.

Занавеси — великолепные изоляторы. Они не только сохраняют тепло внутри, но и блокируют холодный воздух снаружи, который проникает через ваши окна и стекла. Задернув жалюзи и шторы, можно уменьшить потери тепла на 13-17%.Это значительное количество тепла и энергии, если ваша печь сломалась и температура в вашем доме упала.

Что делать: Задерните шторы!

Мой обогрев не работает, что теперь?

Если ваша система отопления или печь сломаются в этот зимний сезон, обязательно вызовите квалифицированного специалиста по системам отопления, вентиляции и кондиционирования воздуха, чтобы он немедленно оценил и устранил проблемы с вашей печью. Дом без отопления в холодные зимние месяцы может стать восприимчивым к структурным повреждениям, повреждению труб, повреждению стекла и вызвать сильный дискомфорт для вас и вашей семьи.

Во Fritts Heat & Air нам некомфортно, пока вам не станет комфортно. Это означает, что вам будет тепло в зимние месяцы и мы предоставим вам быстрые и профессиональные услуги по ремонту отопления, когда вы в этом нуждаетесь. Мы ремонтируем все марки бытовых и коммерческих систем отопления. Позвольте нам согреть ваш дом или бизнес с помощью наших квалифицированных услуг по ремонту отопления.

Позвоните нам по телефону (678) 327-3897 или свяжитесь с нами онлайн здесь, чтобы быстро отремонтировать систему отопления в северной части Метро Атланты.

Печь не работает | Устранение неполадок и ремонт печи своими руками

Нужна помощь с печью СЕЙЧАС? Получите локальное отопление Pro быстро!

Если ваша печь не нагревается или работает плохо, это руководство поможет вам найти и устранить типичные проблемы.

Если ваш дом отапливается с помощью системы принудительного воздушного отопления, печь или тепловой насос являются основным нагревателем. Здесь мы рассмотрим, как решить проблемы с печью, от плохо работающей печи до вообще не работающего нагревателя. Информацию о проблемах с тепловым насосом см. в разделе «Устранение неполадок и ремонт теплового насоса».

Хотя печи с принудительной вентиляцией обычно достаточно надежны, они могут выйти из строя. Чтобы избежать поломок, стоит знать, как обслуживать печь и чинить ее, когда что-то пойдет не так.

Печь неизбежно перестает работать, когда она вам больше всего нужна. Следовательно, исправление становится неотложным очень быстро.

Следующие инструкции помогут вам починить или, по крайней мере, выяснить, что нужно починить. Имея небольшой опыт самостоятельной работы и надлежащее руководство, вы сможете самостоятельно устранять и устранять различные проблемы с печами.

Следующее видео показывает, как работает печь, а также некоторые ремонтные работы, которые можно выполнить своими руками. Голос за кадром немного механический, но информация достоверная.

Общее техническое обслуживание печи

Для начала раз в год пропылесосьте область вокруг поддувала печи.

Если возможно, также выдвиньте блок вентилятора, очистите каждую лопасть вентилятора зубной щеткой, а затем пропылесосьте с помощью насадки-щетки на пылесосе.

Пока вы это делаете, найдите масляные каналы на двигателе, обычно расположенные рядом с валом двигателя. Если они есть на двигателе, капните по две-три капли моторного масла, не содержащего моющих средств, в каждое отверстие (для этого может потребоваться снять защитную пластину).Хотя большинство современных двигателей не требуют смазки, двигатели с масляными портами следует смазывать один раз в год. Для получения дополнительной информации о техническом обслуживании см. Контрольный список технического обслуживания систем центрального отопления. Печь является сердцем системы отопления с принудительной подачей воздуха. © Don Vandervort, HomeTips

Информация в следующих статьях предназначена для устранения некоторых из наиболее распространенных проблем с печами. Примечание. Если этот ремонт кажется вам неподходящим, обратитесь к квалифицированному специалисту по ремонту ОВКВ.

Утечка газа

Если вы подозреваете утечку печного газа, примите меры немедленно!

Во-первых, если вы чувствуете запах природного газа в своем доме или возле печи, не зажигайте спички и не выключайте и не включайте выключатели .Если запах газа сильный, немедленно эвакуируйтесь из дома, оставив дверь открытой. Чтобы перекрыть подачу газа в дом, поверните вентиль до упора перпендикулярно подающей трубе (здесь газ включен). © Don Vandervort, HomeTips

Перекройте клапан подачи газа, который обычно находится рядом с газовым счетчиком на входной трубе газа.

Перекрыть подачу газа, повернув клапан на четверть оборота с помощью разводного ключа .

Когда газ отключен, продолговатый шток клапана направлен перпендикулярно впускной трубе.Затем позвоните в газовую службу или в пожарную службу из удаленного места. Не возвращайтесь домой, пока не убедитесь, что там безопасно.

Печь не работает — нет газового пламени

Старые газовые печи и печи, работающие на сжигании топлива, имеют запальники, а некоторые более новые имеют электронное зажигание.

Как повторно зажечь запальник и проверить термопару

Если запальник вашей печи погас, вот типичная последовательность повторного розжига запальника:

  • 1. Перекройте газовый кран.
  • 2. Подождите 5 минут, пока не испарится газ.
  • 3. Найдите запальник под газовым клапаном.
  • 4. Поверните газовый клапан в положение «Пилот».
  • 5. Нажмите ручку вниз, чтобы начать подачу газа к пилоту, и удерживайте ее нажатой.
  • 6. Используя вытянутую зажигалку, достаньте доступ и зажгите запальник. Пока не отпускайте кнопку.
  • 7. Удерживайте нажатой ручку или кнопку примерно одну минуту, затем медленно отпустите ее и убедитесь, что пилотное пламя продолжает гореть.
  • 8.Поверните газовый клапан печи в положение «Вкл.».
  • 9. Установите дверцу на место.

Если пламя не горит, повторите процесс. Если запальная лампочка не горит, возможно, термопара ослаблена или неисправна, отверстие запальной горелки может быть забито, пламя запальной горелки может быть установлено на слишком низкое значение или неисправен предохранительный отсечной клапан.

Термопара представляет собой медный стержень, который нагревается запальным пламенем. Когда становится достаточно жарко, термопара сигнализирует о том, что тепла достаточно для сжигания газообразного топлива, поступающего в прибор, и, таким образом, позволяет газу поступать к горелкам.В некоторых случаях, когда контрольная лампочка не горит, необходимо отрегулировать или заменить термопару. Обычно это работа для профессионалов.

Вы можете прочистить забитое отверстие куском тонкой проволоки. Перед этим выключите газ в топке. Также отключите выключатель или автоматический выключатель, который управляет питанием печи. Затем просто вставьте тонкую проволоку в крошечное отверстие, где обычно горит пилотное пламя, чтобы выбить любой мусор.

Некоторые запальники имеют винт регулировки пламени.Обратитесь к руководству пользователя, но обычно для его регулировки достаточно просто повернуть винт регулировки пламени, чтобы получить полное, устойчивое пламя размером от 1 1/2 до 2 дюймов без желтого цвета.

HomeTips Совет профессионала: Выполняя мелкий ремонт печи своими руками, вы можете сэкономить деньги, а также отапливать свой дом намного быстрее, чем если бы вам приходилось ждать мастера по расписанию.

Ваша газовая или жидкотопливная печь должна получать топливо для работы. В газовой печи убедитесь, что клапан на газовой трубе открыт (выступ или ручка должны находиться на одной линии с газовой трубой).При масляной топке проверьте подачу топлива. Полезные товары на Amazon а затем снова, чтобы сбросить модуль управления зажиганием. Прислушайтесь к звуку искры или посмотрите, как загорится воспламенитель с горячей поверхностью (см. руководство пользователя).

Далее проверьте и очистите датчик пламени топки.

В этом видео ниже показано, как — обратите внимание, что этот парень исправит это примерно за 5 минут. Мы, вероятно, использовали бы немного наждачной бумаги, но он чистит датчик 5-долларовой купюрой. Еще одно видео ниже на странице с обсуждением « Если ваша печь продолжает отключаться примерно через 5 минут » показывает тот же проект с печью другой марки.



Если в вашей печи есть запальник, обратите внимание на пламя.Пошаговые инструкции по освещению см. в руководстве пользователя или в инструкциях, размещенных внутри шкафа печи. Обычно для этого нужно сначала перевести газовый клапан в положение «Выкл.» и подождать пару минут. Затем вы поворачиваете его к Пилоту. Затем нажмите и удерживайте ее, пока вы зажигаете пламя. Наконец, подождите минуту или около того, отпустите его, а затем включите.

Если печь не зажигается или зажигается, но снова выходит из строя, вызовите мастера по ремонту печей.

+

Найдите специалиста по ремонту центрального отопления рядом с вами



Проблемы с отоплением или циклом

Если ваша печь работает и вырабатывает некоторое количество тепла, но недостаточно

1 Убедитесь, что ничто не препятствует потоку теплого воздуха , включая шторы, мебель и тому подобное.

2 Убедитесь, что термостат правильно установлен на «Нагрев», а вентилятор установлен на «Вкл.» или «Авто». Затем попробуйте поднять заданную температуру на 5 градусов и подождать несколько минут, чтобы убедиться, что термостат включает нагрев.

3 Убедитесь, что регистры отопления помещения открыты .Убедитесь, что регистры отопления открыты, чтобы обеспечить свободный поток кондиционированного воздуха.

4 Проверьте фильтр. Поскольку грязный фильтр может снизить эффективность, замените его новым воздушным фильтром, если он грязный.См. Как заменить фильтр печи, кондиционера или теплового насоса.

5 Получить помощь. Наконец, если эти простые действия не помогли, обратитесь к специалисту по ремонту печей для проверки вашей системы, потому что либо вентилятор не работает должным образом, либо система разбалансирована.



Если ваша печь совсем не нагревается

Неисправности термостата являются причиной большинства отказов системы отопления. Другие причины включают в себя сработавший автоматический выключатель или перегоревший предохранитель, или, в случае топочных печей, погасший контрольный свет.Если нагрев не включается, даже если вы отрегулировали термостат выше комнатной температуры:

1 Убедитесь, что термостат нагревателя установлен на «Нагрев» (если у вас система отопления и охлаждения).

2 Проверьте электрическую цепь. Убедитесь, что автоматический выключатель печи включен или предохранитель не перегорел. Проверьте как главный электрический щит, так и любые второстепенные подпанели, которые подают питание на блок.

Если цепь перегорела или сработала, переустановите автоматический выключатель, полностью выключив его, а затем снова включив.Или заменить предохранитель. Если цепь снова разорвется, вероятно, произошло короткое замыкание в электрической системе, обеспечивающей питание печи. Для этого вам, возможно, придется вызвать электрика. Полностью выключите автоматический выключатель, а затем верните его в положение «ВКЛ.». © HomeTips

3 Убедитесь, что выключатель питания печи включен. Найдите переключатель рядом с шкафом печи или внутри него. Если он не горит, включите его и подождите, пока не включится печь.

4 Сброс двигателя вентилятора. Может потребоваться сброс двигателя из-за перегрузки. Найдите кнопку сброса рядом с корпусом вентилятора и, если найдете, нажмите ее. Если ничего не происходит, подождите около 30 минут, пока двигатель остынет, а затем снова нажмите кнопку сброса.

5 Отключите питание печи на главном электрическом щите или вспомогательном щите. Найдите предохранитель в выключателе питания. Если он существует, посмотрите, не взорвался ли он. Замените предохранитель (обязательно следуйте инструкциям в руководстве пользователя).Если у вас нет руководства по эксплуатации или вы не знаете, что для этого потребуется, вызовите мастера по ремонту печи.

6 Проверить сигнальную лампу . В газовой печи может погаснуть запальник или перекрыть газовый клапан. Проверить розжиг печи.

7 Проверка термостата . Если печь по-прежнему не работает, убедитесь, что термостат не неисправен. См. Как проверить термостат.

Browse Helpful Items on Amazon
• Термопары для печей
• Термостаты
• Фильтры для печей
• Двигатели для печей



Если ваша печь включается и выключается слишком часто 908 у вас топочная печь.Информацию о том, как решить и устранить эту проблему, см. в разделе Ремонт термостата.

Если на вашем термостате есть небольшой рычаг, который перемещается по калиброванной шкале, указывающей «длиннее» (а не рычаг температуры нагрева), вы можете попробовать отрегулировать его — предупредитель тепла. Просто установите его на одну калибровочную метку ближе к «более длинной» настройке, если печь включается и выключается слишком часто, или на одну метку дальше, если печь позволяет температуре в помещении подниматься слишком высоко или падать слишком низко перед включением или выключением. Для стабилизации термостата на этом уровне может потребоваться несколько часов, поэтому подождите некоторое время, а затем при необходимости отрегулируйте его снова.

Если эти регулировки не решают проблему, рассмотрите возможность замены термостата. Когда электрическая печь сопротивления или тепловой насос выключается и включается слишком часто, проблема может заключаться в перегреве устройства из-за забитого фильтра или неисправности вентилятора. Сначала попробуйте очистить или заменить фильтр.

Если ни одна из этих мер не помогла, обратитесь к специалисту по системам вентиляции и кондиционирования.



Если печь продолжает выключаться примерно через 5 минут

Печь запускается, а затем выключается через несколько минут? Это часто указывает на проблему с неисправным или грязным датчиком пламени. Видео здесь показывает, как решить эту проблему:



Печь не дует воздух

Если двигатель вашей печи работает, но воздуходувка не гонит воздух, возможно, ремень, соединяющий их, порвался. Заменить его легко.

  1. Отключите все питание агрегата и перекройте газ на газовом кране, который обслуживает печь.
  2. Снимите дверцу в передней части шкафа печи, чтобы получить доступ к воздуходувке (она может находиться на выдвижном ящике.)
  3. Проверьте номер , выбитый на ремне, и получите точную замену в бытовом центре или в пункте теплоснабжения.
  4. Обычно сначала можно надеть ремень на шкив двигателя (меньший), а затем запустить его на шкиве вентилятора. Вращайте шкив вентилятора рукой, удерживая ремень на месте, но не допуская попадания пальцев между ремнем и шкивом. Ремень должен встать на место.
  5. Отрегулируйте опору двигателя. Если кажется, что он слишком тугой или его трудно установить на место, может потребоваться отрегулировать крепление двигателя, чтобы обеспечить больший провис.
Установите новый ремень на шкив двигателя.

6. Затем вы можете снова затянуть натяжение , как только ремень будет на месте. Проверьте спецификации производителя на правильное натяжение — в большинстве случаев ремень должен прогибаться примерно на дюйм, когда вы нажимаете на него.

7. При необходимости смажьте. Наконец, некоторые двигатели вентиляторов и вентиляторы нуждаются в смазке; некоторые имеют закрытые подшипники. Если это рекомендовано вашим руководством по техническому обслуживанию, смажьте подшипники в соответствии с указаниями производителя.

Вентилятор работает непрерывно

Два фактора могут привести к непрерывной работе вентилятора: комнатный термостат или концевой выключатель, расположенный на топке сразу под камерой (коробкой, которая распределяет нагретый воздух по всем воздуховодам). Концевой выключатель отключает печь, если воздух в камере становится слишком горячим.

Проверьте термостат, чтобы убедиться, что переключатель вентилятора включен. Если это так, установите его в положение «Выкл.» или «Авто». Если он установлен на «Выкл.» или «Авто», необходимо отрегулировать концевой выключатель печи.

Вызовите специалиста по ремонту печей, чтобы отрегулировать концевой выключатель, или следуйте инструкциям в руководстве пользователя для сброса указателей на стороне вентилятора концевого выключателя. Как правило, нижний указатель должен быть установлен примерно на 90 градусов по Фаренгейту, а верхний – примерно на 115 градусов по Фаренгейту. Многие воздуховоды отопления металлические, поэтому они довольно легко проводят шум от приточно-вытяжной установки в ваши помещения.Чтобы нарушить звукопроводимость, вы можете попросить подрядчика по отоплению вставить гибкий изоляционный воздуховод между печью или кондиционером и работающими воздуховодами.

Стуки или хлопки

Стуки или хлопки, исходящие из воздуховода, могут быть вызваны тепловым расширением — воздуховод расширяется и сжимается при нагревании и охлаждении. Или воздух, проходящий через незакрепленный металлический клапан, может издавать звук. Трек вдоль воздуховода бежит, прислушиваясь к звуку. Если вы найдете его, сделайте небольшую вмятину в листовом металле, чтобы обеспечить более жесткую поверхность, которая с меньшей вероятностью сдвинется при нагревании и охлаждении.

Дребезжащие звуки

Если шкаф печи издает дребезжащие звуки во время работы, убедитесь, что крышки плотно прикручены. Затяните все ослабленные панели.

Визг

Визг из печи с принудительной подачей воздуха обычно возникает, когда ремень, соединяющий двигатель с вентилятором, проскальзывает. Затяните посадку, отрегулировав опору двигателя. Или ремень неправильно выровнен или изношен и требует замены. Следуйте инструкциям в руководстве пользователя.

Эта работа включает в себя снятие панели доступа, ослабление пары болтов, которые удерживают двигатель вентилятора с надлежащим натяжением, и регулировку его расстояния или повторное выравнивание ремня.Во многих случаях рекомендуется снять ремень и купить замену в домашнем центре. Наконец, при переустановке ремня будьте осторожны, чтобы не перетянуть его; это может привести к износу подшипников двигателя.

Скрежет

Если вентилятор издает скрежет, выключите устройство и вызовите мастера по ремонту печи; подшипники мотора скорее всего расстреляны.



Печь не работает — жидкотопливная горелка

Прежде всего, если жидкотопливная горелка включается и выключается слишком часто, очистите или замените фильтр.

Если ваша жидкотопливная горелка вообще не работает, проверьте, подается ли на нее электропитание, не сломан ли или выключен ли термостат, не подал ли блоку сигнал датчик пламени в горелке или датчик температуры в дымовой трубе. выключить.

В случае, если замена фильтра или проверка этих проблем не решат проблему, вызовите специалиста по ремонту печей, потому что печи, работающие на жидком топливе, сложны в ремонте. несколько задач по ремонту печи самостоятельно.

СЛЕДУЮЩИЙ СМОТРИТЕ:
• Контрольный список технического обслуживания систем центрального отопления
• Как купить печь для отопления дома
• Печи и системы отопления
• Как работает газовая печь
• Покупка высокоэффективной печи

Избранный ресурс: Наймите местного подрядчика по отоплению

Позвоните, чтобы получить бесплатную оценку от местных профессионалов сейчас:
1-866-342-3263

О Доне Вандерворте

Дон Вандерворт совершенствовал свой опыт более 30 лет.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован.
