Содержание

мебельные фрезы 35 мм и других размеров, с ограничителем и без него. Какие нужны для двери шкафа и прочей мебели?

Мебельные петли значительно отличаются от обычных дверных, воротных или оконных. Например, в шкафах-купе и мебельных стенках применяются петли, обеспечивающие закрытие дверцы шкафа, ящика или отсека с погружением в массив дерева или ЛДСП. Для их установки нужна фреза.

Особенности

Фреза для врезки петель не похожа на ту, которой, к примеру, сверлят отверстия в перегородках и перекрытиях под инженерные коммуникации здания или постройки. В простой фрезе для резки металлов, бетона, камня, кирпича число зубцов значительно больше, чем в мебельной фрезе по дереву. Первая располагает количеством зубцов, доходящим до нескольких десятков (в зависимости от диаметра сверлящей коронки).

Вторая содержит два более массивных режущих зубца, не имеющих алмазного напыления или победитовых насечек и расположенных диаметрально противоположно друг от друга.

Перпендикулярно линии, проходящей через центр (намечающее остриё) коронки и середины её режущих кромок, расположен линейный выступ с плоской гранью, обращённой в сторону, куда мастер сверлит отверстия. В простых же коронках вместо острия установлено разметочное сверло небольшого диаметра, задающее центр высверливаемого круга. Мебельную фрезу относят к усовершенствованным свёрлам Форстнера. Она не предназначена для высверливания остальных стройматериалов и конструкций, применяемых в строительстве, отличных от дерева и спрессованных пиломатериалов.

Зубцы равноудалены от центрального острия, что даёт возможность сделать идеально ровную, круглую кромку.

Рекомендуется использовать высокооборотистый фрезер, дающий угловую скорость от 5 до 15 тысяч оборотов в минуту – отрезная линия даже в ДСП будет выглядеть как отполированная.

Виды

Все фрезы (свёрла Форстнера и им подобные изделия) обладают ограничителем глубины сверления.

Им является задняя (наружная) грань в виде круга, в которую входит ось с хвостовиком для закрепления в патроне фрезера. Ограничение глубины просверливания основано на данной грани: она упирается в лист стройматериала, не давая режущей кромке превысить глубину, заложенную в конкретном изделии заводом-изготовителем.

С мебельной фрезой применяют ручные фрезеры вертикального или погружного действия, рассчитанные для выемки пазов и несквозных отверстий, отличающихся по длине и ширине.

Альтернативным вариантом послужит фрезер комбинированного действия, рассчитанный на врезку петель и замков, сглаживание острых краёв изделий из древесины.

Данные станки нашли спрос среди профессионалов-универсалов, для которых возможности и навыки мебельщика считаются одной из перспектив быть всегда в деле.

Размеры

Для монтажа петель сборно-корпусной мебели применяют свёрла с диаметром в 26 и 35 мм.

Именно под такие значения ориентируются производители универсального крепежа, позволяющего бригаде из двух мебельщиков собрать большую партию шкафов и тумб всего за сутки или за несколько рабочих часов. Врезка замков в дверь может потребовать большего, чем 35 мм (для запоров сувальдного типа). Личинка замка, являясь более компактным типом запора, имеет скруглённые торцы, требующие фрезы гораздо меньшего, чем 26 мм, диаметра. Поворотные ручки, круговые защёлки разного форм-фактора для дверей и окон потребуют диаметра фрезы, рекомендуемой для более общих, универсальных работ по дереву.

Как выбрать?

Верный диаметр фрезы для врезки петель подбирается по диаметру посадочной чашки такой петли. Диаметр сверла подбирают по габаритам чашки петли исходя из стандартных размеров или с меньшего размера чашкой. Каждый из видов крепящих конструкций предполагает выбор отдельного сверла. Используя такое сверло, вполне реально засверлить лист натуральной доски, МДФ или (Л) ДСП.

Убедитесь, что перемычка и режущие кромки фрезы не повреждены, не имеют видимых заводских дефектов. Избегайте китайских подделок: фирменная фреза произведена из быстрорежущей (инструментальной) стали, кромки и выступы расположены ровно, без перекосов.

При работе фреза не должна «вихлять», вибрировать – иначе механизм фрезера расцентруется, а сверление даже с высококачественными сверлящими коронками окажется низкокачественным.

Выбрав фрезы, позаботьтесь о правильном выборе станка.

Чем больший и разнообразный функционал он имеет, тем быстрее и легче пойдёт дело.

Устройства для врезки петель различаются по мощности. Новичкам, впервые взявшим в руки ручной фрезерный станок, не следует отдавать предпочтение высокомощным устройствам. Для домашнего, эпизодического использования, где в ходе работ количество обрабатываемых изделий невелико, подойдёт низкая и мощность ниже средней. Аппарат справится с врезкой петель и замков в полной мере. Высокомощные устройства весят больше, чем их гораздо менее мощные аналоги: начинающий мастер, в т. ч. и из-за собственных показателей мышечной силы, не сразу сможет удержать в руках подобное устройство, к тому же работающее на повышенных оборотах. Часты случаи, когда, не рассчитав мощность и собственные усилия, новички необратимо портили заводские мебельные заготовки – а в комплекте запасных таких же деталей не предусмотрено.

Профессиональная модель обеспечивает регулировку оборотов при работе. Регулятор (или переключатель) оборотов должен быть технологически защищён от попадания пыли и опилок. Он не сломается при случайном выпадении устройства из уставших рук. Современное переключение скорости основано на дискретной технологии: им управляет небольшая электронная плата, в которой присутствуют силовые транзисторные ключи, рассчитанные на сотни или даже пару тысяч ватт потребляемой от сети мощности.

Фрезер также характеризуется величиной вылета рабочей части, выходящей за пределы прижимного патрона станка. Этот показатель – не предельная длина хода устройства, указанная в характеристиках конкретной модели.
Эргономичность фрезера характеризуется взаимным расположением элементов управления работой устройства, протяжённостью силового кабеля и стандартом вилки, общей массой устройства и его рабочими возможностями. Удобство применения идёт рука об руку с высоким качеством, оперативной и эффективной работой.

К дополнительным функциям относятся подсветка рабочей зоны, расширенная комплектация. Дело в том, что выездной мастер, исполняющий заказы, может столкнуться с плохим качеством освещения места труда. А дополнительные элементы и приспособления, входящие в комплектность, например, держатели, сделают более лёгкой работу на весу, в не вполне удобной позе (например, труднодоступное место на высоте, под потолком).

Наконец, при покупке устройство следует проверить. Продавец включит его и продемонстрирует работу фрезера. В некоторых случаях, приобретя дополнительную фрезу и принеся с собой обрезок деревяшки, покупатель может самолично (или при помощи технического специалиста) опробовать фрезер в условиях, предельно приближенных к реальным.

Как сделать отверстие?

Для монтажа мебельных петель допускается применение универсальной дрели, зажимной патрон которой рассчитан на хвостовики мебельных коронок (фрез). При работе дрель держат не строго перпендикулярно, а с отклонением в разные стороны на угол до нескольких градусов – это позволяет удалить вырезаемый под паз кусок предельно равномерно. Центральное остриё ставится в центр высверливаемого круга, радиус которого равен половине диаметра, указанного на хвостовике или наружной стороне чашки фрезы.

Для более оперативной, высокопроизводительной работы мастер использует шаблон, по которому сразу же отрисовывает контур высверливания. Шаблоном служит прямоугольный кусок фанеры, в котором технологический проём для петли уже высверлен. Этот шаблон задаёт и отступы от углов высверливаемого листа материала.

Для обозначения центра высверливаемого круга применяют шило, керн, дюбельный гвоздь или похожее остриё, пригодное на данном этапе.

Промышленность (мебельные фабрики) располагает системой автоматического выставления калибра. Фабричные условия предусматривают специальные фрезы, где диаметр рабочей части может задаваться оператором машинного управления либо программно (на станке с ЧПУ, в компьютере которого работает программа с заводскими предустановками). Домашне-гаражные условия, которыми располагает простой мастер-сборщик, требуют как минимум ручного фрезера (можно также с самодельным ЧПУ).

После рассверливания удаляемый круг выбирается стамеской. Важно не испортить ровную окружность, удаляя куски отработанного дерева или пиломатериала из неё. Дело в том, что мебельная петля требует ровной установки. Технологические параллельность и перпендикулярность стенкам и фасадным частям (дверцам) будущего шкафа (или тумбы) обязательны. Малейшее отклонение (кривизна) установки мебельной петли сразу же приведёт к перекосам, неплотному или, наоборот, слишком резкому закрыванию дверцы. Перекосы окажутся заметными на глаз – сложится впечатление, что петля вышла из строя.

Избегайте перегрева фрезы. Дело в том, что раскалившаяся до сотен градусов сталь (в высококачественных фрезах применяется закалённая) отпустится, станет значительно мягче и пластичнее. Качество сверления сразу же упадёт в несколько раз – не поможет даже высококачественный и высокооборотистый фрезер. Сверля МДФ, делайте перерывы, чтобы фреза остыла.

Материал МДФ благодаря своей мелкоструктурности (в разрезе) обладает повышенной плотностью – он создаёт хорошее сцепление с поверхностями фрезы, значительно тормозя её. От избыточного трения фрезы о материал коронка перегревается. Возможно подгорание обрабатываемого материала. Дереву и (ЛДСП) перегрев фрезы (и самого материала) грозит значительно меньше, благодаря чему удаётся проделать до сотен отверстий всего за час-два.

Черновые работы некритичны к оборотистости инструмента.

Деликатные же зоны участки желательно обработать при пониженной скорости. Правильно выбрав фрезер для установки петель шкафа (в жилой комнате, на кухне и т. д.), пользователь обеспечит себе хорошее качество врезки и присадки комплектующих в фасады и боковые стенки собираемых предметов мебели. Они обретут заявленную производителем функциональность.

Как правильно врезать петли простым фрезером, смотрите далее.

мебельные фрезы 35 мм и других размеров, с ограничителем и без него. Какие нужны для двери шкафа и прочей мебели?

Особенности

Для каждой петли отверстие засверливается в считаные секунды – несмотря на то, что зоной соприкосновения с обрабатываемым листом материала является не точка в центре, а целая линия отреза, являющаяся окружностью. Зубцы равноудалены от центрального острия, что даёт возможность сделать идеально ровную, круглую кромку.

Рекомендуется использовать высокооборотистый фрезер, дающий угловую скорость от 5 до 15 тысяч оборотов в минуту – отрезная линия даже в ДСП будет выглядеть как отполированная.

Виды

Все фрезы (свёрла Форстнера и им подобные изделия) обладают ограничителем глубины сверления. Им является задняя (наружная) грань в виде круга, в которую входит ось с хвостовиком для закрепления в патроне фрезера. Ограничение глубины просверливания основано на данной грани: она упирается в лист стройматериала, не давая режущей кромке превысить глубину, заложенную в конкретном изделии заводом-изготовителем.

С мебельной фрезой применяют ручные фрезеры вертикального или погружного действия, рассчитанные для выемки пазов и несквозных отверстий, отличающихся по длине и ширине. Альтернативным вариантом послужит фрезер комбинированного действия, рассчитанный на врезку петель и замков, сглаживание острых краёв изделий из древесины.

Данные станки нашли спрос среди профессионалов-универсалов, для которых возможности и навыки мебельщика считаются одной из перспектив быть всегда в деле.

Размеры

Для монтажа петель сборно-корпусной мебели применяют свёрла с диаметром в 26 и 35 мм. Именно под такие значения ориентируются производители универсального крепежа, позволяющего бригаде из двух мебельщиков собрать большую партию шкафов и тумб всего за сутки или за несколько рабочих часов. Врезка замков в дверь может потребовать большего, чем 35 мм (для запоров сувальдного типа). Личинка замка, являясь более компактным типом запора, имеет скруглённые торцы, требующие фрезы гораздо меньшего, чем 26 мм, диаметра. Поворотные ручки, круговые защёлки разного форм-фактора для дверей и окон потребуют диаметра фрезы, рекомендуемой для более общих, универсальных работ по дереву.

Как выбрать?

При работе фреза не должна «вихлять», вибрировать – иначе механизм фрезера расцентруется, а сверление даже с высококачественными сверлящими коронками окажется низкокачественным.

Выбрав фрезы, позаботьтесь о правильном выборе станка. Чем больший и разнообразный функционал он имеет, тем быстрее и легче пойдёт дело.

Устройства для врезки петель различаются по мощности. Новичкам, впервые взявшим в руки ручной фрезерный станок, не следует отдавать предпочтение высокомощным устройствам. Для домашнего, эпизодического использования, где в ходе работ количество обрабатываемых изделий невелико, подойдёт низкая и мощность ниже средней. Аппарат справится с врезкой петель и замков в полной мере. Высокомощные устройства весят больше, чем их гораздо менее мощные аналоги: начинающий мастер, в т. ч. и из-за собственных показателей мышечной силы, не сразу сможет удержать в руках подобное устройство, к тому же работающее на повышенных оборотах. Часты случаи, когда, не рассчитав мощность и собственные усилия, новички необратимо портили заводские мебельные заготовки – а в комплекте запасных таких же деталей не предусмотрено.
Профессиональная модель обеспечивает регулировку оборотов при работе. Регулятор (или переключатель) оборотов должен быть технологически защищён от попадания пыли и опилок. Он не сломается при случайном выпадении устройства из уставших рук. Современное переключение скорости основано на дискретной технологии: им управляет небольшая электронная плата, в которой присутствуют силовые транзисторные ключи, рассчитанные на сотни или даже пару тысяч ватт потребляемой от сети мощности.
Фрезер также характеризуется величиной вылета рабочей части, выходящей за пределы прижимного патрона станка. Этот показатель – не предельная длина хода устройства, указанная в характеристиках конкретной модели.
Эргономичность фрезера характеризуется взаимным расположением элементов управления работой устройства, протяжённостью силового кабеля и стандартом вилки, общей массой устройства и его рабочими возможностями. Удобство применения идёт рука об руку с высоким качеством, оперативной и эффективной работой.
К дополнительным функциям относятся подсветка рабочей зоны, расширенная комплектация. Дело в том, что выездной мастер, исполняющий заказы, может столкнуться с плохим качеством освещения места труда. А дополнительные элементы и приспособления, входящие в комплектность, например, держатели, сделают более лёгкой работу на весу, в не вполне удобной позе (например, труднодоступное место на высоте, под потолком).

Как сделать отверстие?

Для обозначения центра высверливаемого круга применяют шило, керн, дюбельный гвоздь или похожее остриё, пригодное на данном этапе.

Черновые работы некритичны к оборотистости инструмента.

Как правильно врезать петли простым фрезером, смотрите далее.

мебельные фрезы 35 мм и других размеров, с ограничителем и без него. Какие нужны для двери шкафа и прочей мебели?

Особенности

Рекомендуется использовать высокооборотистый фрезер, дающий угловую скорость от 5 до 15 тысяч оборотов в минуту – отрезная линия даже в ДСП будет выглядеть как отполированная.

Виды

Данные станки нашли спрос среди профессионалов-универсалов, для которых возможности и навыки мебельщика считаются одной из перспектив быть всегда в деле.

Размеры

Как выбрать?

При работе фреза не должна «вихлять», вибрировать – иначе механизм фрезера расцентруется, а сверление даже с высококачественными сверлящими коронками окажется низкокачественным.

Устройства для врезки петель различаются по мощности. Новичкам, впервые взявшим в руки ручной фрезерный станок, не следует отдавать предпочтение высокомощным устройствам. Для домашнего, эпизодического использования, где в ходе работ количество обрабатываемых изделий невелико, подойдёт низкая и мощность ниже средней. Аппарат справится с врезкой петель и замков в полной мере. Высокомощные устройства весят больше, чем их гораздо менее мощные аналоги: начинающий мастер, в т. ч. и из-за собственных показателей мышечной силы, не сразу сможет удержать в руках подобное устройство, к тому же работающее на повышенных оборотах. Часты случаи, когда, не рассчитав мощность и собственные усилия, новички необратимо портили заводские мебельные заготовки – а в комплекте запасных таких же деталей не предусмотрено.
Профессиональная модель обеспечивает регулировку оборотов при работе. Регулятор (или переключатель) оборотов должен быть технологически защищён от попадания пыли и опилок. Он не сломается при случайном выпадении устройства из уставших рук. Современное переключение скорости основано на дискретной технологии: им управляет небольшая электронная плата, в которой присутствуют силовые транзисторные ключи, рассчитанные на сотни или даже пару тысяч ватт потребляемой от сети мощности.
Фрезер также характеризуется величиной вылета рабочей части, выходящей за пределы прижимного патрона станка. Этот показатель – не предельная длина хода устройства, указанная в характеристиках конкретной модели.
Эргономичность фрезера характеризуется взаимным расположением элементов управления работой устройства, протяжённостью силового кабеля и стандартом вилки, общей массой устройства и его рабочими возможностями. Удобство применения идёт рука об руку с высоким качеством, оперативной и эффективной работой.
К дополнительным функциям относятся подсветка рабочей зоны, расширенная комплектация. Дело в том, что выездной мастер, исполняющий заказы, может столкнуться с плохим качеством освещения места труда. А дополнительные элементы и приспособления, входящие в комплектность, например, держатели, сделают более лёгкой работу на весу, в не вполне удобной позе (например, труднодоступное место на высоте, под потолком).

Как сделать отверстие?

Для обозначения центра высверливаемого круга применяют шило, керн, дюбельный гвоздь или похожее остриё, пригодное на данном этапе.

Черновые работы некритичны к оборотистости инструмента.

Как правильно врезать петли простым фрезером, смотрите далее.

Какая фреза нужна для врезки петель. Двери установить просто, зная все хитрости установщика

Всем привет. Сегодня поговорим о правильной и простой установке петель фрезером в дверное полотно и дверную коробку. Петли можно врезать несколькими способами, самый доступный это , но он самый долгий и результат во многом будет зависеть от ровности рук и аккуратности. Врезка фрезером ускоряет процесс в несколько раз и качество каждой установленной петли одинаковое, что очень хорошо для серийной врезки.

Лично я устанавливаю петли на расстоянии 200 мм от края полотна, это, по моему мнению, самый оптимальный вариант.

Приступаем к разметке, откладываем от краев дверного полотна 200 мм, это будет край петли. К метке прикладываем петлю и выравниваем ее. Для того чтобы отметить петлю на полотне, я советую использовать обычный сегментный нож, просто надрезаем им шпон дверного полотна, ведем нож от края петли к центру.

Если вести нож по другому, то может дрогнуть рука и царапка на шпоне будет за пределами петли, что в итоге будет не очень хорошо. Отмечаем таким способом края петель.

Теперь необходимо подготовить фрезер к работе. У меня фрезер Makita RP0900, вполне такой нормальный аппарат, только есть у него существенный недостаток, как по мне, это резкий старт, при нажатии на кнопку он дергается, из-за этого можно фрезернуть не там где нужно. Принцип настройки фрезера на всех производителях одинаковый. Для начала устанавливаем фрезу. Для фрезеровки петель я использую обычную пазовую фрезу 18 мм в диаметре. Вот такую:

Выставляем фрезу вровень с площадкой фрезера и поджимаем винт, который отвечает за фиксацию площадки.

Сбоку у фрезера есть ограничитель глубины, на моем фрезере он вот такой:

Вставляем петлю между болтом и штоком ограничителя и фиксируем, чтобы зафиксировать толщину петли.

Выставляем ширину врезки петли, для этого нужно приложить петлю к боковому упору фрезера и повернуть фрезу таким образом, чтобы край лезвия совпадал с краем петли, для настройки отодвигаем или под отодвигаем боковой упор, пока лезвие не совпадет. При настройке фрезера он должен быть обязательно обесточен, иначе вы рискуете стать человеком, у которого девять пальцев.

Проверяем наши настройки глубины на какой-нибудь деревяшке. Лично я проверяю сразу на дверном полотне, просто делаю небольшой заход в середине петли. Прикладываю петлю и смотрю, вровень с дверным полотном или нет. Если не вровень, то корректирую настройку и опять пробую глубину.

После настройки фрезеруем петлю. Здесь очень внимательно, чтобы не фрезернуть лишнего.

Фрезеруем немного не доходя до царапок.

Стамеской делаем углы прямыми и убираем лишнее до царапок.

В итоге должен получиться прямоугольный паз, в который идеально становится петля.

Отмечаем места под саморезы и высверливаем отверстия немного меньшего диаметра, чем сами саморезы.

Размечаем петли на дверной коробке. На боковой стойке от верха откладываем толщину части дверной коробки, которая будет сверху. В моем примере толщина дверной коробки 25 мм.

Прибавляем 3-4 мм на зазор от дверного полотна до коробки и прикладываем боковую стойку на дверное полотно, совмещая эту метку с краем дверного полотна.

Переносим края петель с дверного полотна на боковую стойку дверной коробки.

Затем выполняем все те же шаги, что и с дверным полотном. Отмечаем ножом, фрезеруем, подчищаем стамеской. Если дверная коробка имеет четверть, то при фрезеровке нужно использовать прокладку, толщина которой равна высоте этой четверти.

После фрезеровки всех петель прикручиваем их на свои места.

Вот так происходит установка петель с помощью ручного фрезера.

Фрезер – это электрический инструмент, предназначенный для обработки кромки и пазов любых деревянных поверхностей. При помощи этого оборудования можно выполнить не только работы по дому, но и сделать уникальные декоративные вещи. Врезка петель фрезером происходит в несколько раз быстрее, чем при использовании обычного молотка и стамески. Кроме этого, ниша получается более ровной и эстетичной.

Выбор фрезерного станка

Виды фрезеров

В настоящее время выпускаются следующие виды фрезеров:

вертикальный или погружной. Инструмент предназначен для выемки пазов различной глубины. Фрезер для врезки петель и замков относится именно к этому виду;

комбинированный. Станок является более профессиональным и универсальным, так как совмещает в себе возможности вертикального и кромочного оборудования;

специальный. Специальный фрезер может быть дюбельным, ламельным и так далее. Специальное устройство имеет узкую направленность и предназначено исключительно для определенной цели.

На что обратить внимание при покупке

мощность оборудования. Для домашнего применения, в отличие от профессионального, не стоит приобретать чрезмерно мощное оборудование, так как этот фактор влияет на скорость вращения фрезы и вес станка;
наиболее целесообразно приобретать устройство, оснащенное функцией регулировки скорости, что способствует аккуратному выполнению различных работ. Желательно, чтобы переключатель скоростного режима располагался в защищенной зоне и работал не плавно, а скачками;
при выборе надо обратить внимание на реальную величину выхода фрезы за пределы зажима. Цифры в модели оборудования указывают исключительно на длину хода головки. Например, ФМ-62, в данной модели 62 мм – это максимальная длина хода;

определить удобство применения фрезера. Оценивается вес оборудования, функциональность, удобство расположения ручек и пусковых механизмов, длина шнура электропитания. Чем проще и удобнее пользоваться устройством, тем меньше проблем возникнет при его эксплуатации;
попробуйте включить станок. Головка качественного оборудования должна свободно перемещаться. При этом полностью исключается наличие люфтов и/или перекосов. Станок должен работать практически бесшумно;
рабочая поверхность должна иметь широкий обзор. Желательно, чтобы в этой зоне располагалась дополнительная подсветка;
наличие дополнительных насадок, различных держателей и прочих элементов. Чем больше комплектация оборудования, тем выше его функциональные способности.

Приобретая фрезерный станок, основываясь на представленных рекомендациях, можно подобрать оптимально удобное и качественное оборудование.

Применение фрезера для врезки петель

Регулировка оборудования

Врезка петель ручным фрезером осуществляется после предварительной настройки оборудования, которая происходит в отношении:

глубины погружения фрезы;
скорости вращения.

Глубина выемки зависит от толщины устанавливаемой петли или . Чтобы установить на оборудовании необходимый параметр, требуется:

поставить станок на ровную твердую поверхность;
ослабить фиксацию подающего штифта;
опустить фрезу до уровня ровной поверхности и выставить на шкале цифру «0»;
если используется фреза для врезки петель, то определить толщину петли;
поднять штифт на требуемый показатель и надежно зафиксировать.

Подбор скорости вращения определяется опытным путем. Необходимо, чтобы станок работал без перегрузки, а древесина не «подгорала». Для регулировки скорости используется переключатель.

Установка петель

После подбора всех параметром можно приступать к дверной петли. Для этого:

дверь устанавливается в специальные зажимы для исключения возможности перекоса при выполнении работы;
размечаются места для монтажа петли. Необходимо отметить не только габаритные размеры фурнитуры, но и места для крепления петли;

производится выемка древесины фрезерным станком. При необходимости исправляются все недостатки, выявленные после проведения операции электрическим оборудованием. Для окончательной обработки выемки применяются стамеска и молоток;

При работе фрезером важно выбрать правильное направление движения оборудования. Нужно, чтобы режущая часть двигалась навстречу древесным волокнам. В противном случае возможно образование неровностей и сколов.

дрелью просверливаются отверстия для крепления петли;
фурнитура устанавливается на подготовленную поверхность и надежно фиксируется крепежными болтами;

аналогичным способом монтируется вторая часть петли на поверхность дверной коробки.

Чтобы подобрать фрезерный станок, необходимо определить, для каких целей чаще всего будет применяться устройство. Использование фрезера способно сократить время на проведение столярных работ, при этом улучшая качество полученного результата.

Для того чтобы быстро и аккуратно врезать дверные петли лучше всего воспользоваться ручным фрезером. Можно так же для этих целей использовать молоток и стамески, но фрезером получается качественней, особенно если на месте врезки присутствует, например сучок или сложная текстура дерева.

Рассмотрим настройку фрезера на примере Bosch POF 1400 ace.

Лучше использовать фрезу небольшого диаметра, например 9,5 мм, чтобы меньше материала пришлось вырезать по углам вручную. Также можно использовать фрезу «ласточкин хвост» для того чтобы можно было вставить петлю поплотней.

Начнём настройку с регулировки глубины фрезы. Для этого приложите петлю к подошве фрезера и выдвиньте фрезу на толщину петли.

Для того чтобы регулировать положение подошвы относительно фрезы на корпусе фрезера есть рычажок.

Для этого прикладываем фрезер к двери так, чтобы фреза стояла на отметке контура петли.

Затем прижимаем упор к краю двери и фиксируем его положение предназначенными для этого барашками.

В пределах будущего паза делаем выборку в несколько мм, для того чтобы проверить глубину паза.

Для этого вкладываем в него петлю и проверяем. При необходимости корректируем. То есть увеличиваем или уменьшаем глубину погружения фрезы.

Аккуратно делаем выборку верхнего края будущего паза, дальше боковой линии нас не пустит параллельный упор, а торцы нужно вести крайне осторожно. Можно даже оставить немного материала и подравнять его затем стамеской.

Таким же образом выводим нижнюю часть петли, и далее смело, опираясь на боковой упор, соединяем верх и них. Когда выводите верхнюю часть, смотреть удобнее сверху как бы держа фрезер у груди и перегнувшись через него. А когда нижнюю и всё остальное, то смотреть удобнее в упор, держа фрезер на вытянутых чуть согнутых руках.

В пределах сделанного контура, плавно водим фрезером вверх и вниз, убирая всё лишнее.

У выборки от фрезы получаются закруглённые углы.

Срезаем их ножом или стамеской до состояния прямого угла.

При необходимости ещё подровняйте торцы.

Паз готов можно вставлять петлю.

Теперь о том, как настроить глубину фрезы для врезки петли в коробочном брусе.

В данном случае дверное полотно шире на два миллиметра, чем четверть у коробки. На фото коробка соединённая буквой Г лежит на двери, и дверь выступает на 2 мм из плоскости.

Поэтому параллельный упор нужно сдвинуть на 2 мм относительно той настройки, при помощи которой мы вырезали паз на двери. Петля на коробке должна быть выдвинута, иначе дверь будет «закусывать» четверть и не сможет закрыться.

Ставим фрезер на коробку параллельно плоскости четверти и выдвигаем фрезу до поверхности четверти.

При помощи ограничителя глубины, вот он на фото,

замеряем толщину петли и затягиваем барашек.

Тенденции в дизайне постоянно меняются, поэтому владельцы квартир не так уж редко делают ремонт и ставят новые межкомнатные двери. Некоторые прибегают к помощи профессионалов, а другие считают, что справятся с таким заданием самостоятельно. Но чтобы аккуратно выполнить врезку замка, потребуется использовать специальные инструменты, такие как фреза.

Преимущества

В плотницкой работе случаются ситуации, когда приходится выполнять процесс по месту. Чтобы не делать выемки стамеской, что выходит не всегда аккуратно, рекомендуется воспользоваться фрезой. Этот инструмент используется при установке дверных конструкций и облегчает работу.

Фреза

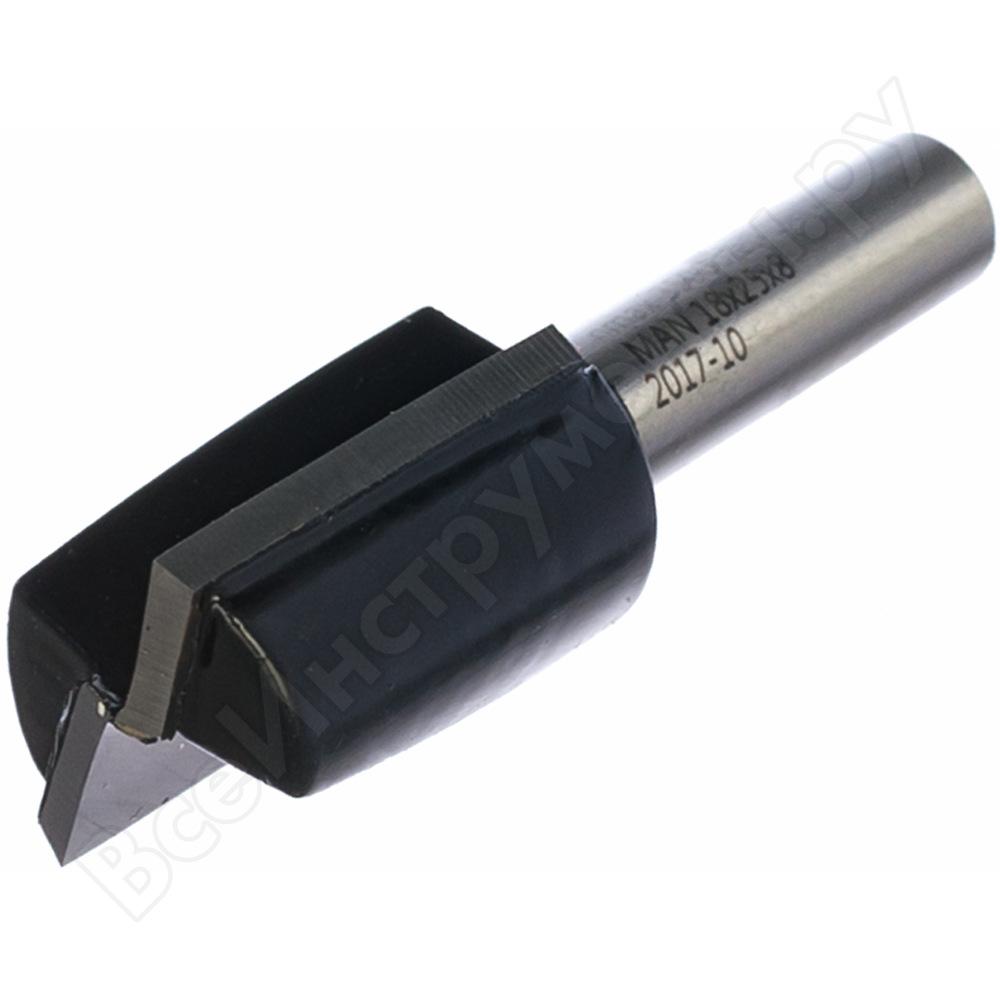

Фреза для врезки поможет выполнить работу быстрее, точнее и аккуратнее. Ручной бывает различных типов. Инструмент укомплектовывается специальными приспособлениями, с помощью которых выполняется отверстие под ручку или замочное устройство.

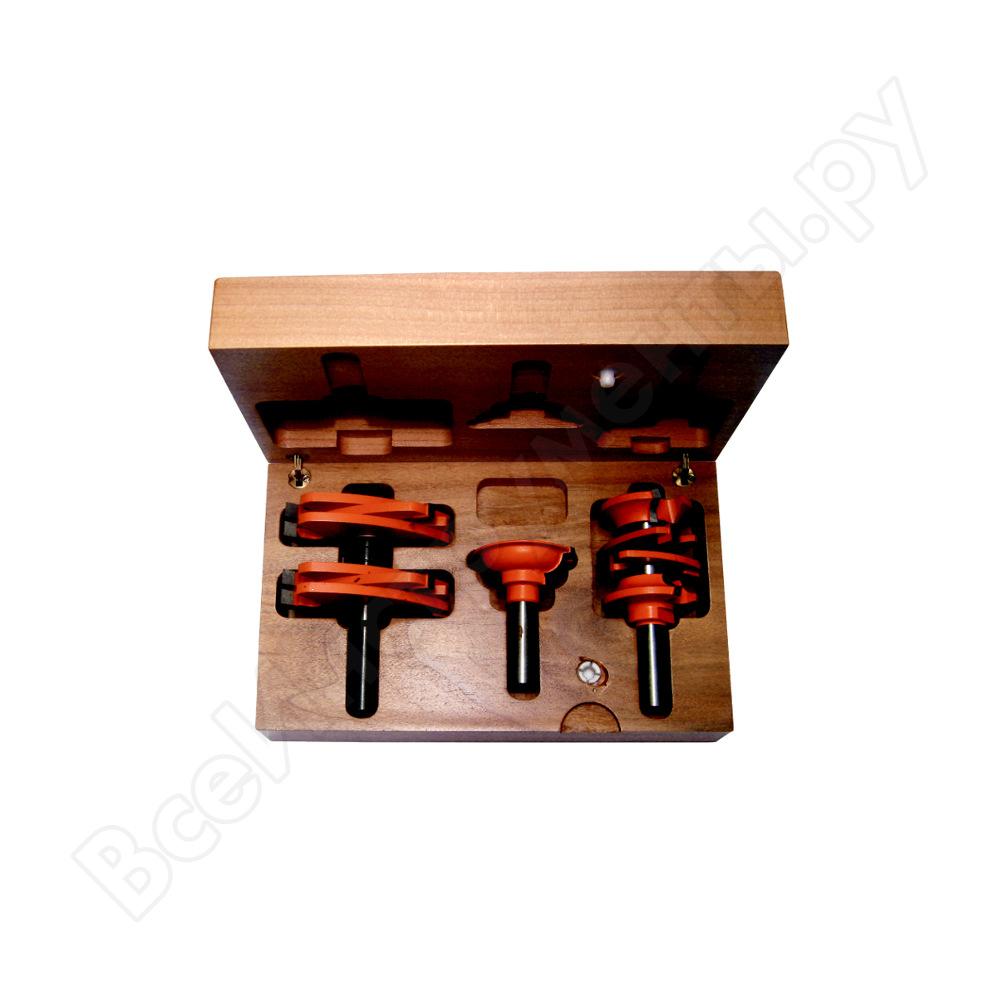

К тому же есть возможность приобрести дополнительный комплект, легко и быстро вырезающих разные отверстия. Вместе с самим инструментом в комплекте может идти фреза, которая поможет сделать врезку из твердого сплава разного диаметра. Она комплектуется штангами и протекторами, чтобы выполнять однотипную работу, врезая замки с небольшими отличиями.

На рынке предлагается большой выбор фрез, при помощи которых выполняются разные работы. Они разделяются на группы:

Кромочная. Выполняет резные детали и кромки для изделия.

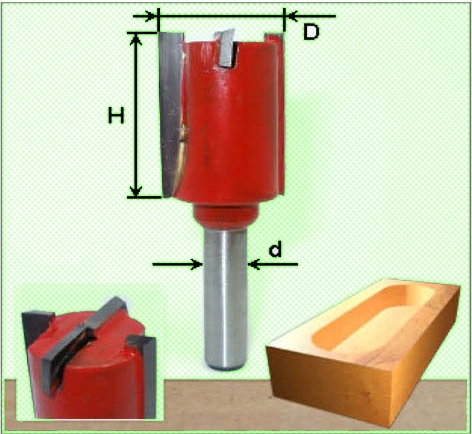

Пазовая. Выполняет желобки, углубления, выемки разной глубины в поверхностях из древесины.

Фигирейная. С ее помощью обрабатывают кромки филенок.
Спиральная. С ее участием выполняют круглые отверстия для ручек в дверном полотне.

Чтобы выполнить установку замка в дверное полотно, понадобится пазовая фреза подходящей длины. С ее помощью легко сделать в торце полотна ровное и подходящее по размерам углубление. этим же инструментом подготавливается и место под петли.

Чтобы проделать в полотне круглое, аккуратное отверстие для ручки-кноба, пригодится спиральная фреза.

Подготовка для установки устройства

Для подготовки под врезку потребуется инструмент:

измерительная рулетка;
строительный угольник;
карандаш или маркер;
стапель;
набор отверток;
электрическая дрель;
стамеска;
молоток;
ручной фрезер.

Даже если есть фреза, без стамески обойтись не получится. Это объясняется тем, что спиральная насадка после себя оставляет неровные границы. Стамеска поможет их поправить.

Процесс работы

После того как инструмент собран, пора браться за работу. Весь процесс делится на следующие этапы:

Сначала отмечают место, где будет находиться непосредственно сам замок. По стандарту оно располагается на высоте в 90-100 см от пола, но ситуации бывают разные.
После определения высоты находят, на какую глубину будет посажен запорный механизм. С помощью угольника отмечают карандашом на полотне эту величину.
Затем выполняют замеры и делают отметку, где будет находиться замочная скважина и защелка. Отверстия под них выполняются дрелью с перьевым сверлом.
Отмечают границы углубления, которые потребуются для монтажа ригельной планки, приложив ее к торцу дверного полотна. Закрепляют насадку, которая соответствует диаметру выполняемого отверстия, и просверливают его. Это поможет ригельной планке войти плотно на приготовленное место и правильно расположиться в дверном полотне.
После этого прорезают канавку под корпус. Врезка выполняется так, чтобы корпус размещался в углублении полностью. Границы обрабатывают при помощи стамески.
Тщательно зачищают выполненное отверстие от заусениц и устанавливают приготовленную замочную систему. При помощи саморезов прикрепляют ригельную планку на торце полотна.
Устанавливают фурнитуру.

Можно сделать вывод, что для самостоятельной установки потребуется качественный инструмент и немного практики, чтобы его использовать. Фреза станет незаменимым помощником для домашнего мастера.

Какие модели использовать, чтобы облегчить себе труд? Для приготовления мест посадки замочных устройств в дверном полотне или другом деревянном изделии хорошим вариантом станет фрезер FC116U. Он работает очень аккуратно. Если дверь уже установлена, он поможет не повредить ее, так как обладает несложной системой настройки. Данный инструмент обрабатывает и вертикальные и горизонтальные поверхности. Работать им можно и с обычными дверьми, и с теми, которые имеют притвор. В этом случае фрезер смещается по отношению к центру двери.

FR129N предназначен для подготовки под врезку замков и петель. Этот инструмент поможет с легкостью выполнить установку различных элементов, даже в случае, если придется выполнять очень точные замеры. Можно настроить оборудование так, чтобы выполнить от двух до четырех правых или левых петель. Он имеет систему протекторов и зажимов. Это позволит выполнить работу без повреждений полотна, исключить любые неточности. Двигатель в этом инструменте мощный, дополнительно оснащен приводом, который регулируется и поддерживает обороты на заданной частоте.

Как производится врезка, показано в этом видео:

Фрезером называется ручной электроинструмент, предназначенный для фигурной обработки кромок и пазов в деревянных изделиях. Скругленные края, профилированные планки, красивые соединения, врезка замков, устройство выемок для петель – все это и многое другое может сделать фрезер для установки дверей. Он является незаменимым помощником в домашнем хозяйстве, но не каждый мастер с ним знаком. Конечно, этот инструмент немного сложнее, чем дрель или фигурная пила, но он позволяет творить чудеса.

Разновидности ручных фрезеров

С помощью фрезера можно делать различные профили как с ровными, так и с закругленными краями. Все зависит от вида фрезы, которая в нем установлена. В настоящее время на рынках можно купить целые комплекты фрез, каждая из которых предназначена для определенного вида и формы паза или отверстия.

Фрезеры бывают:

погружные (или вертикальные) – имеют широкое применение. Их конструкция состоит из двух направляющих, по которым перемещается рабочий механизм в вертикальном направлении на заданную глубину;
окантовочные (или кромочные) – предназначены для обработки краев или кромок. Данный инструмент имеет небольшой вес и мощность;
комбинированные – совмещают в себе оба вида;
специальные – дюбельный, ламельный, триммер и т. д.

Фрезер для установки дверей, в свою очередь, может использоваться для:

формирования углубления под петли;
врезки замков;
изготовления шиповых соединений.

Применение электрофрезера

Для установки замков и петель можно использовать стамеску и молоток, но использование фрезера значительно облегчает и упрощает процесс работы. Для профессиональных установщиков дверей он является одним из основных приспособлений, без которого мастера не представляют себе кейс для инструментов. С помощью фрезера можно не только устанавливать, но даже изготавливать межкомнатные двери, имея минимальные навыки и огромное желание.

Риск повреждения дверного блока, при работе с фрезером, сводится к минимуму, качество вставленного замка и установленной петли будет выше, а процент погрешности — меньше. Следует отметить, что для модели дверной петли без врезки, называемой петлей-бабочкой, фрезер использовать не нужно.

Полотно укладывают на бок и закрепляют вертикально при помощи стапеля. Обязательно необходимо наметить место для врезки замка или петли, далее приложить нужную деталь или планку и наметить их низ и верх прямыми линиями. Затем перенести их при помощи угольника на внешние стороны, и, чтобы линии были видны, на разметку наклеить две малярные ленты, которые будут исполнять роль ограничителей.

Теперь необходимо вставить в электрофрезер фрезу соответствующего пластине размера, настроить глубину, равную толщине планки, и сделать углубление. Далее можно устанавливать петлю. Для устройства посадочного места для замка используют пазовый фрезер. Его система фиксации разрешает устанавливать инструмент как на вертикальную поверхность, так и на горизонтальную.

Что необходимо учесть при выборе ручного фрезера

Факторов, на которые стоит обратить внимание при покупке инструмента, несколько. Одним из основных является предполагаемая интенсивность использования фрезера. Если работы немного, но время от времени возникает необходимость в столярных работах, то лучше приобрести недорогую модель. При этом, очень внимательно стоит отнестись к выбору производителя. Уважающие себя компании, даже малоизвестные, производят фрезеры не только для домашнего пользования. В ассортименте выпускаемой ими продукции обязательно будет присутствовать профессиональное оборудование. Кстати, производителей электроинструмента на сегодня насчитывается достаточно много, но признанного лидера среди них нет. Поэтому дополнительным критерием будет служить стоимость, функциональность и характеристики выбранной модели.

При большом объеме намечаемых работ скупиться не следует. Необходимо помнить о том, что дешевые модели не предназначены для каждодневных нагрузок, даже если к качеству ручного фрезера никаких претензий нет. Такой инструмент быстро исчерпает свой резерв. А для разовой работы будет разумнее попросить фрезер у соседа или взять его напрокат в ближайшем специализированном пункте.

Следующий немаловажный момент – эргономичность инструмента. Будет уместно перед покупкой подержать фрезер в руках, попросить продавца его включить и опробовать на холостой ходу. При этом стоит прислушаться, нет ли посторонних шумов и стуков, насколько тихо фрезер работает, обратить внимание на наличие люфта и проверить имеющуюся электронику.

Главная » Окна » Какая фреза нужна для врезки петель. Двери установить просто, зная все хитрости установщика

Фреза для врезки замков в межкомнатные двери

Какие фрезы для врезки замков и петель. Фрезер для врезки дверных замков и петель: настройка, шаблоны и фрезы, видео. Выбор и правила использования фрезера для петель

Рассмотрим настройку фрезера на примере Bosch POF 1400 ace.

Для того чтобы регулировать положение подошвы относительно фрезы на корпусе фрезера есть рычажок.

Для этого прикладываем фрезер к двери так, чтобы фреза стояла на отметке контура петли.

Затем прижимаем упор к краю двери и фиксируем его положение предназначенными для этого барашками.

В пределах будущего паза делаем выборку в несколько мм, для того чтобы проверить глубину паза.

В пределах сделанного контура, плавно водим фрезером вверх и вниз, убирая всё лишнее.

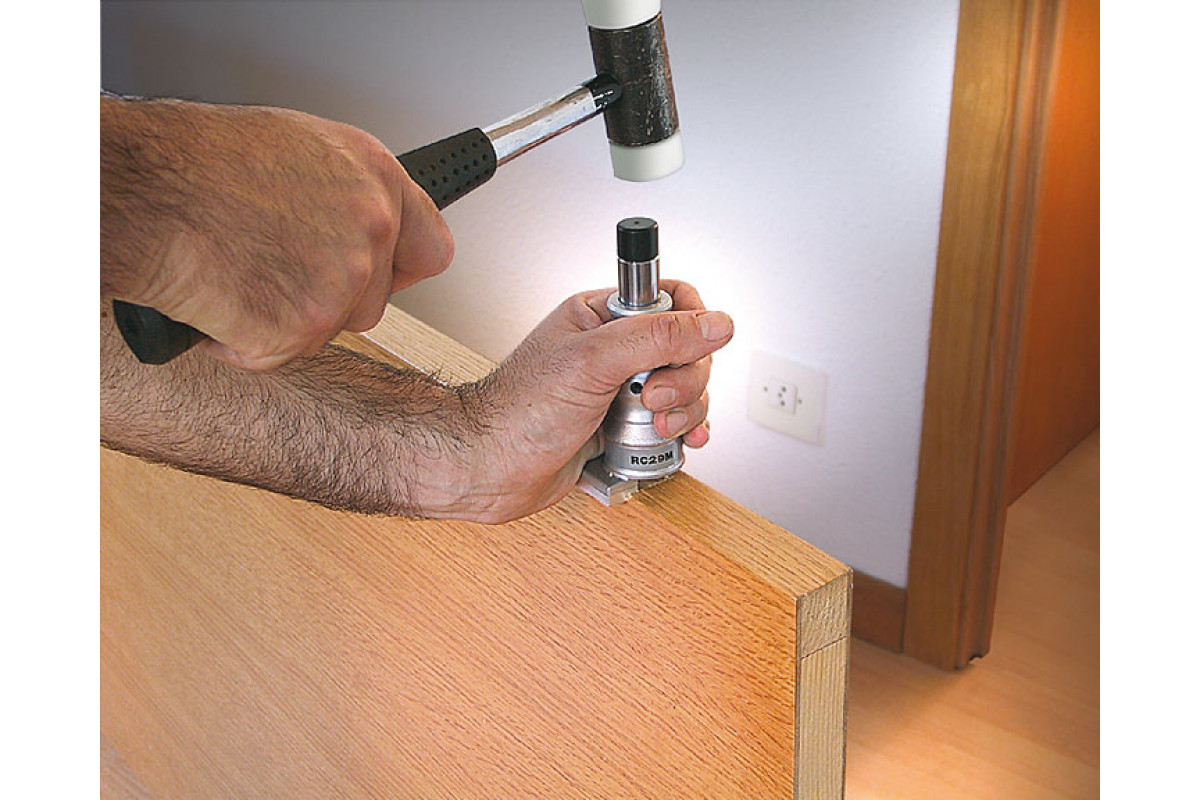

У выборки от фрезы получаются закруглённые углы.

Срезаем их ножом или стамеской до состояния прямого угла.

При необходимости ещё подровняйте торцы.

Паз готов можно вставлять петлю.

Теперь о том, как настроить глубину фрезы для врезки петли в коробочном брусе.

Ставим фрезер на коробку параллельно плоскости четверти и выдвигаем фрезу до поверхности четверти.

При помощи ограничителя глубины, вот он на фото,

замеряем толщину петли и затягиваем барашек.

Для того, чтобы иметь понятие о том, как врезать замок в межкомнатную дверь, нужно знать его конструкцию и виды.

В зависимости от типа крепления замки бывают накладные и врезные. Накладные модели, в связи с устаревшей конструкцией, уже практически не используются. Правильно установить такой замок очень просто, так как для нормальной работы требуется только обеспечить защелке вход в ответную пластину. При этом основная часть замка находится снаружи.

Гораздо сложнее осуществляется врезка замка в межкомнатную дверь, ведь весь механизм необходимо внедрить в полотно.

Замочные язычки могут иметь такие виды фиксации:

магнитная – металлический язычок притягивается магнитом, при этом пружина полностью блокирует его движение;
роликовая – фиксация осуществляется за счет движущегося ролика и пружинки;
фалевая – это стандартный механизм, который фиксирует защелку благодаря язычку.

Кроме этого, в двери можно установить замок, как для входной двери. Такой замок может быть: сувальдным, цилиндровым или дисковым.

Необходимый инструмент

Чтобы установка замка в межкомнатную дверь своими руками прошла легко, необходимо подготовить определенный инструмент:

карандаш;
молоток;
дрель;
стамеску;
крестовую отвертку;
сверло по металлу или дереву;
стамеску;
долото;
фрезы такого диаметра, какого должны быть прорези для защелки и ручки.

Когда весь инструмент подготовлен, можно переходить к остальным подготовительным и монтажным работам своими руками.

Врезка замка своими руками

Прежде чем производить врезку замка в межкомнатную дверь, необходимо отметить, где он будет расположен. Обычно подбирается оптимальная высота для всех жителей квартиры, но лучше, если все дверные ручки будут расположены на одной высоте.

Когда место для замка выбрано, следующим этапом является установка своими руками, которая производится таким образом:

замочный корпус прикладывают к поверхности двери (сбоку) и обводят, чтобы наметить место для отверстия;
выбирают сверло на 1-1,5 мм больше толщины замочного корпуса, и высверливают отверстие для замка. Отверстия идут перпендикулярно торцу двери и размещаются так, чтобы расстояние было одинаковым с каждой стороны;
стамеской с молотком подготавливается отверстие для замка своими руками;
замок вставляется в отверстие. При этом он должен не болтаться и легко входить;
делают углубление стамеской по контуру замка своими руками, чтобы замочная пластина легла заподлицо;
подготавливаем отверстия для дверной ручки и сердцевины ключа, после чего их нужно поставить и прикрепить шурупами, используя соответствующий инструмент.

У некоторых моделей замков для межкомнатных дверей на одной из ручек есть фиксатор положения. Поэтому устанавливая такой замок, нужно обратить внимание, чтобы этот фиксирующий механизм находился с внутренней стороны дверного полотна.

Установка ручки-защелки для двери

Чтобы закрепить дверную ручку-защелку в двери, нужно выполнить такие действия:

установить декоративные накладки и прикрепить их саморезами;
зафиксировать стержень, который имеет сечение квадратного или шестигранного вида. Стержень соединит дверные ручки с двух сторон двери;
закрыть дверь, чтобы правильно сделать отметку о положении язычка для замка;
измерить длину язычка и обозначить ее на дверном косяке;
к обозначенным карандашом отметкам, приложить принимающую накладку и обвести ее карандашом;
по указанному контуру, используя необходимый инструмент, высверливаются отверстия, и стамеской придается необходимая форма для посадочного места накладки;
накладка устанавливается на заготовленное место и крепится саморезами;
дверной замок открывают и закрывают, чтобы проверить, правильно ли он функционирует.

Фрезы для врезки замков в межкомнатные двери

Чтобы установка замка в полотно межкомнатной двери прошла быстро и качественно, можно воспользоваться фрезером.

Сначала дверь крепят в вертикальном положении, чтобы во время всех работ не придерживать ее, после чего намечают место для расположения замка.

Установка накладного замка

Установка накладных замков уже давно отошла в прошлое, но все, же такие замки иногда используют, особенно когда врезной замок ломается, а новый врезать нет возможности. В таком случае лучше подобрать новый замок такого же размера, как старый врезной.

Когда замок устанавливается своими руками, необходимо выполнить такие действия:

к двери прикладывают шаблон запора и намечают места отверстий для крепежа и цилиндра, после чего делают необходимые углубления;
на внешней стороне двери фиксируется в подготовленное отверстие цилиндр и кольцо для фиксации, а с внутренней – установочная пластина;
замочная задвижка освобождается, после чего соединительный стержень совмещается с прорезью;
на коробочном торце делают выемку для запорной планки;
запорная пластина крепится к дверному косяку.

Модные интерьерные тенденции диктуют свои условия, благодаря чему люди чаще стали менять как входные, так и межкомнатные дверные полотна. В то же время их замена связана с определенными затратами, львиная доля которых уходит на оплату труда рабочих, которые дверь поставят. Очевидным решением проблемы мог бы стать монтаж своими руками, однако для этого требуются навыки и специальный инструмент. Например, чтобы аккуратно врезать запирающее устройство потребуется фреза, подробнее об этом мы и поговорим далее.

Что такое фреза, какие преимущества она дает при установке замочка в дверь?

Ручной фрезер (в народе просто фреза) в свое время позволил сделать прорыв в деревообработке, ведь с таким инструментом сложную резьбу по дереву можно делать практически «на коленке». Преимущество ручного фрезера в его портативности. В повседневной работе плотника могут возникать различные ситуации, когда нужно выполнить работу по месту. Ранее нужно было либо тащить изделие в мастерскую, либо пользоваться стамеской и соответственно получать более грубый и приблизительный результат.

Теперь можно просто взять фрезер с собой, занести в любое помещение, затащить на крышу или в другие труднодоступные места и совершить нужные действия без лишних временных затрат. Установщики дверей серьезно облегчили себе работу начав пользоваться ручным фрезером.

Воспользовавшись подходящей фрезой можно произвести врезку запирающего устройства в разы быстрее, экономя дополнительные 30 минут времени. Это довольно значительно, если учесть, что на монтаж межкомнатной двери под ключ у специалиста уходит 2 часа.

Не следует забывать о том, что раньше мастера при врезке замка вынуждены были «выковыривать» стамеской глубокий паз под него. Тот, кто «орудовал» стамеской, знает, какой трудоемкой может быть эта работа, сколько времени для этого нужно, не говоря уже о риске. Ведь стамеска от неосторожного движения может выскочить и повредить поверхность дверного полотна. В этом случае с одной стороны мастер дискредитирует себя, а с другой пострадает финансово, ведь он будет платить за новую дверь из своего кармана.

Разновидности фрез: какие пригодятся при монтаже запирающего устройства?

В настоящее время существует гигантское количество фрез для ручного фрезера. С помощью них невзрачный кусок дерева в умелых руках превращается в готовое изделие прямо на глазах. Все фрезы можно условно разделить на три большие группы.

Кромочные. Служат для изготовления различных резных элементов на поверхности материала, также они пригодятся при изготовлении кромок изделий.
Пазовые. Служат для изготовления желобков, углублений, выемок, пазов любой глубины на любых деревянных поверхностях.
Фигирийные. Предназначены для создания различных резных декоративных элементов на мебельных фасадах, на поверхностях дверных полотен и прочих изделиях.

Для монтажа замков в межкомнатные дверные полотна потребуется именно пазовая фреза, подходящей длины. С ее помощью прорезать идеальное углубление в торцевой части дверного полотна ничего не стоит. Правда может возникнуть трудность при монтаже дверных петель, ведь под них тоже нужно прорезать ровные пазы. Но если имеется под рукой обгонная фреза, проблем никаких не возникнет.

Важно! Если необходимо прорезать большое круглое отверстие в дверном полотне, например для монтажа ручки кноба, потребуется спиральная фреза для врезки замков.

Готовимся к установке запирающего устройства: подбираем инструмент

Для правильной установки замков в межкомнатные дверные полотна важно подобрать правильный инструмент. Лучше всего сразу запастись всеми необходимыми приспособлениями, инструментами и комплектующими до начала монтажных работ. С тем, чтобы приступив к делу не отвлекаться на поиски и закупку «того, чего не хватило». Поэтому целесообразно рассмотреть весь перечень инструментов, которые будут нужны для установки дверей, что называется «под ключ».

Строительная рулетка и угольник – необходимы для производства замеров, с тем, чтобы не ошибиться при посадке запирающего устройства.
Простой карандаш – его назначение понятно.
Стапель – пригодится для того, чтобы закрепить полотно на полу, получив более простой доступ к его торцевой части.
Крестовая отвертка – нужна для крепления запирающего устройства к дверному полотну.
Дрель – необходима для засверливания отверстий под крепежные элементы.
Стамеска и молоток – нужны для обработки краев углубления.
Ручной электрофрезер – он нужен для подготовки углублений для врезки замков и пазов под петли.

Важно! Без стамески и молотка обойтись не удастся, ибо даже спиральная фреза для врезки замков, оставляет некрасивые края, которые, однако, легко можно довести до ума «дедовским методом».

Процесс монтажа замков

Подобрав самый необходимый инструмент, можно приступать к монтажу дверного полотна. Мы не станем описывать весь процесс от начала и до конца, поскольку это не соотносится с темой статьи. Поговорим лишь о процессе врезки запирающего устройства, разбив его, для удобства изложения, на этапы.

Подводя итог, отметим, для установки замков в дверное полотно необходимы минимальные плотницкие навыки и подходящий инструмент. Всю работу от начала и до конца можно сделать своими руками. Нужно знать не только какие инструменты потребуются, но и какая фреза необходима для того или иного этапа работ. Если удастся все это изучить и подготовить, то работа доставит вам удовольствие, а результат принесет удовлетворение.

Преимущества

Фреза

Кромочная. Выполняет резные детали и кромки для изделия.
Пазовая. Выполняет желобки, углубления, выемки разной глубины в поверхностях из древесины.

Фигирейная. С ее помощью обрабатывают кромки филенок.
Спиральная. С ее участием выполняют круглые отверстия для ручек в дверном полотне.

Чтобы проделать в полотне круглое, аккуратное отверстие для ручки-кноба, пригодится спиральная фреза.

Подготовка для установки устройства

Для подготовки под врезку потребуется инструмент:

измерительная рулетка;
строительный угольник;
карандаш или маркер;
стапель;
набор отверток;
электрическая дрель;
стамеска;
молоток;
ручной фрезер.

Процесс работы

После того как инструмент собран, пора браться за работу. Весь процесс делится на следующие этапы:

Сначала отмечают место, где будет находиться непосредственно сам замок. По стандарту оно располагается на высоте в 90-100 см от пола, но ситуации бывают разные.
После определения высоты находят, на какую глубину будет посажен запорный механизм. С помощью угольника отмечают карандашом на полотне эту величину.
Затем выполняют замеры и делают отметку, где будет находиться замочная скважина и защелка. Отверстия под них выполняются дрелью с перьевым сверлом.
Отмечают границы углубления, которые потребуются для монтажа ригельной планки, приложив ее к торцу дверного полотна. Закрепляют насадку, которая соответствует диаметру выполняемого отверстия, и просверливают его. Это поможет ригельной планке войти плотно на приготовленное место и правильно расположиться в дверном полотне.
После этого прорезают канавку под корпус. Врезка выполняется так, чтобы корпус размещался в углублении полностью. Границы обрабатывают при помощи стамески.
Тщательно зачищают выполненное отверстие от заусениц и устанавливают приготовленную замочную систему. При помощи саморезов прикрепляют ригельную планку на торце полотна.
Устанавливают фурнитуру.

Можно сделать вывод, что для самостоятельной установки потребуется качественный инструмент и немного практики, чтобы его использовать. Фреза станет незаменимым помощником для домашнего мастера.

Как производится врезка, показано в этом видео:

Что представляет собой фрезер для врезки замков и петель?

Какие особенности и преимущества имеет такое оборудование?

Чем отличаются подобные изделия, и какими они бывают?

Что такое фрезеры и для чего они нужны?

На сегодняшний день фрезеры для врезки замков и петель уже можно легко назвать особой, уникальной группой ручного инструмента.

Изделия этой группы являются специализированными инструментами, которые предназначены для ручного производства.

Большинство подобных изделий отличаются весьма оригинальным техническим решением, а также завидным практичным устройством, многократно облегчающим процесс врезки петель и замков.

И это не говоря уже о надежности и долговечности практически всех таких фрезеров.

На современном рынке инструментов сегодня можно встретить уникальные разработки, к примеру, фрезер для врезки замков и петель, который может заменить собой полноценный цеховой сверлильно-пазовальный станок.

При всем при этом, такие изделия выгодно отличает высокая степень мобильности, что делает актуальной врезку с их помощью замков непосредственно на месте установки дверей.

Различные виды фрезеров

Достойной покупкой для набора инструментов абсолютно любого дверного производителя или же мастера-установщика будет и другой особый фрезер для врезки замков и петель – модель, которая предназначена для фрезерования в дверных коробках и самих дверях выборок под петли.

При помощи этого электроинструмента процесс присадки петель может быть многократно ускоренным и упрощенным, и это не говоря о более высоком качестве и точности обработки.

Кстати, такой инструмент делает возможным даже использование самостоятельно изготовленных, уникальных шаблонов.

Таким образом, использование подобного фрезера становится возможным для большинства дверных петель в их широчайшем ассортименте типоразмерного ряда.

Единственной доработкой, которую нужно будет произвести после использования такого фрезера — высечка углов. Для этой цели можно использовать обычную стамеску.

Фрезеры для деревянных изделий без уплотнителя

Существуют на современном рынке инструментов для стройки и ремонта и фрезера, которые позволяют работать с деревянными окнами или дверями, в которых изначально не был предусмотрен уплотнитель, но нужда в нем есть.

Такие модели, за счет особой конструкции, предусматривающей наличие бокового упора и сменных направляющих шин, позволяют легко выбрать пазы для уплотнителя даже на уже установленных окнах и дверях.

Всем привет!

Какой используется фрезер для врезки петель и замков?

При необходимости установить ручку — защелку на новую межкомнатную дверь или врезать в нее полноценный замок, вы можете сэкономить на вызове мастера, если имеете базовые навыки работы с инструментами. Главное соблюдать предписанную последовательность действий и работать крайне аккуратно, чтобы не испортить внешний вид двери. А как врезать замок в межкомнатную дверь правильно, мы и поговорим в данной статье.

Инструменты и материалы

Для врезки замка нам необходимо подготовить следующий инструмент:

рулетку, карандаш и столярный угольник;
отвертки или шуруповерт с набором бит;
электродрель, сверла по дереву (6 мм и перьевое) + подходящие коронки двух размеров;
стамеску и молоток;
долото или ручной фрезер.

Обратите внимание : в продаже есть специальные наборы для врезки замков, куда входят подходящие по размерам сверла и коронки.

Подготовительный этап

Технология установки зависит от конфигурации выбранного замка.

Проще всего врезать ручку — защелку, под компактный механизм которой нетрудно высверлить отверстие подходящего диаметра. Врезка замка с ручкой и личинкой (либо поворотным фиксатором) – более сложный процесс, поскольку придется потрудиться над гнездом в торце двери и выполнить два отверстия в полотне – под ручку и личинку.

До того, как врезать замок в новую дверь без фурнитуры, важно правильно определить высоту установки ручки. Если дверь изготовлена из дерева, никаких технических ограничений нет, выбрать можно любую удобную высоту. Каркасная дверь более капризна: чтобы не повредить конструкцию, ручку следует монтировать в месте расположения поперечного бруса, который, обычно располагается на высоте 90 — 100 см от нижнего края полотна.

Как правило, замок врезается в уже навешанное дверное полотно, но можно это сделать и заранее, до монтажа дверной системы. Если гнездо для замка предполагается вырезать при помощи ручного электрического фрезера, дверное полотно следует надежно зафиксировать в горизонтальном положении обрабатываемым торцом вверх.

Врезка ручки — защелки

Сначала рассмотрим, как установить ручку — защелку. В первую очередь следует выполнить разметку. Определившись с высотой расположения ручки, наложите механизм замка на полотно двери вровень с краем, обведите его, отметьте карандашом место, где находится проушина – именно там потребуется просверлить отверстие под штырь ручки.

Горизонтальные линии контура замка на полотне при помощи столярного угольника необходимо перенести на торец двери. При помощи рулетки найдите середины горизонтальных линий на торце и проведите карандашом вертикальную черту. Середина этой оси является центром будущего отверстия под механизм замка. Можно поступить проще и приложив сам механизм двери отметить точку расположения ручек.

Выполнив разметку, просверлите в полотне двери отверстие под ручку при помощи коронки, надетой на сверло диаметром 6 мм.

Важно! Что — бы избежать появления сколов и других повреждений декоративного слоя, выполняется сверление коронкой с двух сторон. Когда конец направляющего сверла пройдет полотно насквозь, а коронка углубится примерно на половину толщины полотна, начните сверлить с другой стороны двери, вставив сверло в проделанное отверстие. Размер коронки подбирается таким образом, чтобы ничто не мешало механизму замка нормально функционировать, при этом отверстие должно быть полностью закрыто декоративными накладками ручки — защелки.

В торце двери отверстие под защелку высверливается перьевым сверлом подходящего размера или небольшой коронкой. При необходимости выемку можно расширить стамеской.

Затем в отверстие в торце следует вставить механизм защелки и обвести контур планки. Она должна устанавливаться заподлицо с поверхностью, поэтому под нее придется выполнить углубление при помощи стамески. У шпонированной двери в отмеченном месте предварительно снимается слой шпона.

Далее выполняется монтаж ручки — защелки. Механизм вставляется в отверстие и крепится к торцу штатным крепежом при помощи отвертки или шуруповерта. Ручку следует размонтировать согласно схеме, приложенной производителем.

Обратите внимание на расположение язычка защелки и ручки, на которой предусмотрена кнопка закрывания двери. Установив декоративные накладки, проденьте штырь через отверстие в механизме защелки и закрепите ручки, стянув их винтами (в некоторых случаях под стягивающие винты требуется просверлить дополнительные отверстия). Убедитесь, что замок — защелка функционирует исправно.

На завершающем этапе на дверной раме устанавливается ответная планка для фиксации язычка защелки. Аккуратно прикрыв дверь с выставленной защелкой, отметьте место под отверстие. При помощи стамески выполните углубление, приложите и обведите контур ответной планки – под нее также потребуется сделать выборку, чтобы установить заподлицо. Закрепите планку штатными саморезами.

Врезка механизма с «личинкой»

Установка дверного замка с «личинкой» выполняется по той же схеме. Выполнив разметку на торце, при помощи подходящего по размеру перьевого сверла следует выполнить вертикальный ряд отверстий с минимальным шагом друг от друга.

Используя долото, уберите перемычки, подготовьте аккуратное гнездо требуемого размера. В полотне двери (сверлится коронкой с двух сторон) выполните отверстия под ручку и личинку (либо поворотный ключ) замка. Далее при помощи стамески выполняется выборка под планку замка, устанавливается механизм и ручки, монтируется обратная планка.

Если у вас есть навык работы ручным фрезером, гнезда и выборку под планки можно выполнить этим инструментом, получив идеально ровные углубления. Работать стамеской и долотом необходимо крайне осторожно, особенно вырезая закругления, чтобы дверь с замком выглядела эстетично.

Видео по теме «Врезка замка в межкомнатную дверь своими руками»:

Выбор и правила использования фрезера для петель

Сверление отверстий ручным фрезером по дереву – мастер класс

Аккуратные отверстия со строго перпендикулярными к поверхности стенками – задача, легко выполнимая с помощью ручного фрезера. Рассмотрим технологию сверления отверстий профессионального качества с использованием недорогой пазовой фрезы, копирующей втулки и простого приспособления — самодельного шаблона.

Приспособление для сверления отверстий ручным фрезером — как рассчитать и сделать шаблон

Установите в основании фрезерной машины копирующую втулку и закрутите фиксирующие винты.

Подготовьте кусок ровной фанеры толщиной чуть больше выступающего фланца.

Замерьте штангенциркулем наружный диаметр кольца.

Рассчитайте диаметр шаблонного отверстия по приведенной ниже формуле.

Принцип расчета

Например, имеется прямая фреза на 16 мм и копировальная втулка диаметром 30 мм. Требуется выполнить вертикальные отверстия под круглые верстачные упоры диаметром 21 мм. Подставив значения в формулу, находим размер вырезаемой в шаблоне окружности:

D = 21 + 30 – 16 = 35 (мм).

Нанесите на фанеру разметку и сделайте отверстие перовым сверлом соответствующего диаметра.

Отшлифуйте края и поверхности наждачной бумагой.

Используйте один кусок фанеры сразу для нескольких шаблонов. Только не забывайте подписывать отверстия, указывая калибр применяемой фрезы и диаметр вырезаемой окружности.

Как вырезать отверстие ручным фрезером

Поместите шаблон по разметке и закрепите струбциной. Установите фрезерную машину в рабочую зону, сдвиньте «голову» инструмента вниз до контакта фрезы с поверхностью и зажмите рычаг фиксатора.

Вращением колесика опустите ограничитель глубины до упора в нижнюю ступеньку позиционной опоры.

Отсчитайте по шкале нужную глубину фрезерования и затяните барашковый стопор.

Освободите фиксатор и поднимите корпус инструмента. Поворотом револьверной опоры установите глубину первого прохода.

Запустите ручной фрезер, после набора оборотов нажмите на корпус до упора и зафиксируйте положение. Вырежьте материал проводя инструмент плавно по обрабатываемой плоскости сначала по окружности, а затем в центре. Завершив проход, снимите шкуркой поднявшийся бортик, если на поверхности лежит ДВП.

Освободите корпус фрезера и установите следующую глубину обработки.

Повторяйте операции до полной выборки отверстия.

При отсутствии системы отвода опилок используйте пылесос для очистки рабочей зоны, исключая дефекты фрезеровки.

Как сделать фрезером отверстия под мебельные петли

Накладные петли располагаются на определенном расстоянии от кромки панели.

Для выборки ручным фрезером глухого отверстия под чашечку удобнее использовать приспособление (шаблон) с упорной планкой, облегчающей позиционирование на мебельной плите.

Чертеж шаблона для врезки мебельной петли.

Шаблон рассчитан на врезку стандартной петли с чашечкой диаметром 35 мм. Для изделий с другими установочными размерами следует рассчитать диаметр отверстия и определить положение упора соответственно расстоянию от середины петли до края панели.

Вырежьте части приспособления из фанеры и закрепите планку с помощью клея и мелких гвоздиков.

Для выборки отверстия закрепите шаблон на мебельном щите, уперев нижнюю планку в торец. Выставьте на инструменте глубину фрезерования в 11,5 мм и вырежьте углубление за несколько проходов.

Какие фрезы нужны для установки дверей. Как врезать замок с помощью фрезы

Что такое фреза, какие преимущества она дает при установке замочка в дверь?

Разновидности фрез: какие пригодятся при монтаже запирающего устройства?

Кромочные. Служат для изготовления различных резных элементов на поверхности материала, также они пригодятся при изготовлении кромок изделий.
Пазовые. Служат для изготовления желобков, углублений, выемок, пазов любой глубины на любых деревянных поверхностях.
Фигирийные. Предназначены для создания различных резных декоративных элементов на мебельных фасадах, на поверхностях дверных полотен и прочих изделиях.

Готовимся к установке запирающего устройства: подбираем инструмент

Строительная рулетка и угольник – необходимы для производства замеров, с тем, чтобы не ошибиться при посадке запирающего устройства.
Простой карандаш – его назначение понятно.
Стапель – пригодится для того, чтобы закрепить полотно на полу, получив более простой доступ к его торцевой части.
Крестовая отвертка – нужна для крепления запирающего устройства к дверному полотну.
Дрель – необходима для засверливания отверстий под крепежные элементы.
Стамеска и молоток – нужны для обработки краев углубления.
Ручной электрофрезер – он нужен для подготовки углублений для врезки замков и пазов под петли.

Процесс монтажа замков

Если ранее для установки дверных петель и замков использовался такой инструмент, как молоток и стамеска, то сегодня чаще применяется электрофрезер.

Использовать можно шаблон для врезки петель и замков – существует несколько вариантов, благодаря чему подбирается оптимальный вариант для любой индивидуальной ситуации.

Преимущества устройства

Подобное устройство будет удобным как профессионалу, так и домашнему мастеру, решившему установить новые двери. Такое устройство, как фрезер для врезки замков будет удобен благодаря:

Скромности своих габаритов и веса. Это устройство необычайно удобно в эксплуатации;
Инструмент необычайно мобилен – переносить его можно с помощью кейса;
Повредить дверное полотно, раму или дверной блок в целом будет сложно, чем в случае, если использовать инструмент обычный – молоток и стамеску;
Если использовать специализированный инструмент – станок, можно исключить или минимизировать погрешности, тем самым обеспечив максимальное качество и надежную посадку смонтированного замка и зафиксированных дверных петель.

Предназначен инструмент для обработки деревянных поверхностей, в частности для создания кромок или же пазов. С его помощью можно выполнить в максимально короткие сроки такие виды работ, как врезка и установка замков в точно подогнанные отверстия, устройство выемок под петли (их последующей установки).

Такое устройство будет удобно как для дверей, так и для оконных рам, или иных схожих поверхностей (дверей к шкафчикам, шкафам и т.д.).

Кроме того, фрезер позволит не только удобно установить дверную фурнитуру, но еще и скруглить края, можно сделать профилированные аккуратные планки, создать красивые и надежные соединения.

Несмотря на кажущуюся сложность, научиться пользоваться фрезером сможет легко каждый – ничем подобный инструмент не отличается от фигурной петли, или дрели.

Виды и модели подобного инструмента

Посредством фрезера можно создать практически любые профиля – как с прямыми, так и с закругленными краями.

К фрезеру можно приобрести комплект из нескольких фрез, каждая из которых выполняет отдельную функцию и предназначена для отдельного вида работ:

Вертикальные, или называемые иначе – погружные. Предназначены они для самых разных работ;
Окантовочные, либо же кромочные – позволят качественно обработать края и кромки. Такая модель предлагается с небольшими габаритами и весом;
Комбинированные модели включают в себя оба вышеназванных варианта;
Существуют и специфические модели – дюбельные, ламельные и триммер.

Если приобретать фрезер для работы с дверными полотнами, то можно выбрать модели, с помощью которых можно обеспечить формирования под петли нужной глубины. Так же есть модели, с помощью которых можно врезать замок. Предлагается и возможность изготовить шиповые соединения.

Собираясь приобретать такой инструмент, как фрезер, следует определиться, для каких видов работ он нужен, и с какой интенсивностью будет эксплуатироваться.

Существуют модели профессиональные, которые больше подойдут мастерам, которые ежедневно занимаются установкой дверей. Для домашних работ подойдет более простая модель.

Производителей таких устройств огромное множество, поэтому подобрать модель можно не только по функциональности, но и по стоимости, качеству и надежности.

Сэкономить можно только в том случае, если работать с инструментом планируется крайне редко, в ином случае стоит приобрести модель профессиональную, отличающуюся не только высокой надежностью, но и большим ассортиментом функций.

Дешевая модель быстро исчерпает свой резерв и соответственно – возникнет необходимость приобрести новый инструмент.

Область применения

Как уже говорилось, для установки петель и замков можно использовать обычные молоток и стамеску, однако при их использовании следует быть готовым, что придется потратить массу времени и сил.

Такое устройство является незаменимым инструментом для тех, кто профессионально и ежедневно занимается установкой дверей.

Для того, чтобы выполнить все необходимые действия, полотно необходимо закрепить вертикально, посредством стапеля.

Обязательно мастер должен точно разметить место, где планируется установка замка или петель. Следующим шагом будет проверка – необходимо приложить деталь к размеченной области и увидеть, насколько идеально выполнена разметка. На участки полотна, уходящие за пределы разметки, следует закрыть малярной лентой, чтобы защитить от повреждений.

Чтобы выполнить необходимые действия, следует использовать пазовый фрезер.

В любом случае, такой инструмент, как фрезер для врезки любых типов замков и петель, будет актуален для любой квартиры, или частного дома. Необходимость установки дверей возникает нечасто, однако необходимость заменить петли, либо же выровнять дверное полотно относительно коробки, может возникать часто. Если же заниматься это на профессиональном уровне – то именно фрезер позволит быстро и удобно выполнить весь фронт работ.

Хоть устройство и является удобным в эксплуатации, для работы с ним необходим определенный опыт и знания, почему фрезер приобретают далеко не все.

В этой статье рассмотрим более быстрый метод врезки замка в межкомнатную дверь, по сравнению . Этот способ в разы ускоряет работу, и если нужно установить замок в несколько дверей, то это то, что нужно.

Начинаем врезку с разметки дверного полотна. Я устанавливаю замок в межкомнатную дверь с таким расчетом, чтобы ручка замка была на расстоянии 900 мм от низа двери. Откладываю этот размер на дверном полотне.

К двери прикладываю замок и выравниваю отверстие для ручки с меткой, очерчиваю края замка.

Нахожу середину от толщины дверного полотна и провожу линию.

Замеряю толщину части замка, которая в дальнейшем прячется в дверь, в моем случае это 12 мм. Беру сверло на 1-2 мм диаметром больше и высверливаю отверстия от метки до метки на полотне. Стараюсь, чтобы отверстия шли друг за другом.

Затем этим же сверлом рассверливаем отверстия в продольный паз.

Стамеской подравниваем паз для замка. У меня не оказалось сверла диаметром 13-14 мм, поэтому пришлось в конце подравнять фрезером, чтобы получить достаточную ширину паза для замка. Но если сверло было бы нужного диаметра, то ничего подравнивать не пришлось бы, получился примерно такой паз, только с неровным краем.

Прикладываем замок и смотрим, хорошо ли он сидит.

Если все в порядке, ножом отмечаем площадку замка на дверном полотне.

Прикладываю замок, он должен плотно входить.

Отмечаю отверстия для ручки и защелки. Прикладываю замок сбоку двери, выравниваю его с краем двери и слежу, чтобы края совпали с краями фрезерованного паза.

Высверливаю отверстия под ручку и защелку. Я использую свело Фостнера диаметром 20 мм.Предыдущая запись: Как установить петли на межкомнатную дверь. Врезка петель фрезером.

В зависимости от фактора расположения дверного блока, способа открывания, а так же от общего количества активных полотен, двери допустимо сортировать относительно определенных типов. Для многих привычны входные створки наружного открывания, но существуют и двери внутреннего типа открывания.

Потребительский спрос

Статистика последних лет относительно востребованности на дверные конструкции, предназначенные для входа в квартиру, выказывает показатель растущей популярности на металлические двери внутреннего открывания. Поясняется данный факт потребительского спроса тем, что в строениях высоток многоквартирного типа расположены три, а то и все четыре входа в квартиру. Так одна общая площадка небольшой квадратуры не может позволить выйти из своих собственных помещений владельцам единовременно. Следующая причина, скрывающая повышенный потребительский спрос на внутренние двери, выражается в комфортабельности использования проема. Если межкомнатные створки допустимо банально снять с петель при потребности занести в помещение габаритной мебели, то входные полотна достаточно тяжело демонтировать для тех же потребностей. Двери внутреннего открывания позволяют беспрепятственно воспользоваться проемом при распахивании створки. Что же касается технических параметров, то внутренние двери несколько отличимы от стандартных конструкций, открывающихся распахиванием наружу, что никак не похоже на межкомнатные блоки. Подбор типовых блоков должен производиться особо тщательно, поскольку вопрос о взломоустойчивости типовых изделий, является актуальным. Входные полотна в квартиру либо любое другое строение с внутренним способом открывания представляют собой конструкцию с более уязвимыми показателями взломоустойчивости. створку, которая открывается от себя довольно легко банально выбить ногой либо применив другое небольшое физическое воздействие. Так двери внутреннего открывания должны быть наделены повышенным показателем сопротивляемости и устойчивости к типовым воздействиям.

Стоит отметить, что абсолютное большинство производителей дверных конструкций, не занимается изготовлением блоков, открывающихся в квартиру. Причина тому вышеперечисленные подверженности ненадежности перед выбиванием, чем не станет рисковать каждая компания-производитель, в смысле своей репутации. Все же ведущие производители дверных перекрытий входной группы предоставляют розничному потребителю типовые фабрикаты в ассортименте, создавая конструкции, таким образом, дабы при помощи использования любого инструмента дверь оставалась надежной преградой к несанкционированному доступу в жилище либо иное другое помещение.

Особенности конструкций

Не последняя роль в качественных показателях надежности отдана монтажным работам, тем не менее, при создании конструкции используются дополнительные факторы мер безопасности, которые достигаются посредством следующих показателей:

Увеличивается толщина используемых при формировании дверного полотна стальных листов, достигая 3 мм.

Для типовых изделий толщина стального листа относительно требований стандартов ГОСТ должна даже превышать 3 мм.

На внутренние двери накладываются более жесткие далеко не условные требования, заключающиеся в монтаже дополнительных армированных ребер жесткости в дверное полотно.

При этом стандартные входные створки наделены всего двумя либо максимально тремя горизонтально направленными ребрами жесткости, в то время, как внутренние двери оснащаются совокупностью вертикальных и горизонтальных ребер жесткости. Таким образом, своеобразная, в визуальном восприятии, стальная сетка из профиля квадратного сечения либо из углового профиля, дает возможность исключить деформации и механические повреждения дверного полотна.

У многих дверей внутреннего способа открывания слабым местом является притвор, кстати, стоит отметить, что межкомнатные блоки в этом же списке. Входного типа использования конструкция не может позволить себе такой недостаток, как зазор между створкой и рамой по многим причинам.

Если межкомнатные блоки можно дополнительно и достаточно легко избавить от имеющегося зазора в притворе, то входные фабрикаты довольно тяжело реконструировать в данном направлении. При этом имеющийся зазор в притворе открывает больше возможностей для несанкционированного проникновения в строение. Избавляются от типовой проблемы в процессе изготовления конструкции в заводских либо фабричных условиях, путем укрепления площадки в замковой зоне. Таким образом, любого типа воздействия, включая механического характера, предотвращаются на корню попыток.

Виды внутренних блоков

Внутренние дверные изделия, как конструкция с открыванием вовнутрь помещения входного назначения, могут подразделяться на различные виды относительно способа открывания:

Распашные блоки являются наиболее распространенными, могут распахиваться в обе стороны (левую/правую), что зависит от потребностей и выявляется в предварительном заказе и отборе блока. Тем не менее, типовые изделия требуют определенной площади внутреннего пространства для распахивания двери внутрь при входе в строение.
Сдвижные изделия, как ни странно звучит для дверей входной группы, поскольку всем более привычны именно межкомнатные конструкции раздвижного способа открывания. Не смотря на кажущуюся уязвимость типовых фабрикатов, производители создают настоящие шедевры надежности, звуко- и тепло- изолирования. Монтаж таких полотен требуется с профессиональным подходом, поскольку полотна входной группы часто устанавливают со сдвигом в полость стены.

Конструкции с внутренним способом открывания могут создаваться из самых различных материалов, как и декорироваться совершенно по-разному, аналогично с классической продукцией входной группы стандартного способа открывания.

Выставляем фрезу вровень с площадкой фрезера и поджимаем винт, который отвечает за фиксацию площадки.

Сбоку у фрезера есть ограничитель глубины, на моем фрезере он вот такой:

Вставляем петлю между болтом и штоком ограничителя и фиксируем, чтобы зафиксировать толщину петли.

После настройки фрезеруем петлю. Здесь очень внимательно, чтобы не фрезернуть лишнего.

Фрезеруем немного не доходя до царапок.

Стамеской делаем углы прямыми и убираем лишнее до царапок.

В итоге должен получиться прямоугольный паз, в который идеально становится петля.

Отмечаем места под саморезы и высверливаем отверстия немного меньшего диаметра, чем сами саморезы.

Переносим края петель с дверного полотна на боковую стойку дверной коробки.

После фрезеровки всех петель прикручиваем их на свои места.

Вот так происходит установка петель с помощью ручного фрезера.

Как использовать фрезер для врезки замков и петель

Преимущества устройства

Скромности своих габаритов и веса. Это устройство необычайно удобно в эксплуатации;
Инструмент необычайно мобилен – переносить его можно с помощью кейса;
Повредить дверное полотно, раму или дверной блок в целом будет сложно, чем в случае, если использовать инструмент обычный – молоток и стамеску;
Если использовать специализированный инструмент – станок, можно исключить или минимизировать погрешности, тем самым обеспечив максимальное качество и надежную посадку смонтированного замка и зафиксированных дверных петель.

Виды и модели подобного инструмента

Посредством фрезера можно создать практически любые профиля – как с прямыми, так и с закругленными краями.

Вертикальные, или называемые иначе – погружные. Предназначены они для самых разных работ;
Окантовочные, либо же кромочные – позволят качественно обработать края и кромки. Такая модель предлагается с небольшими габаритами и весом;
Комбинированные модели включают в себя оба вышеназванных варианта;
Существуют и специфические модели – дюбельные, ламельные и триммер.

Область применения

Чтобы выполнить необходимые действия, следует использовать пазовый фрезер.

Врезка замка в межкомнатную дверь фрезером. Врезка замка в дверь

В наше время ручной труд очень долгий. Поэтому придуманы разные технические новшества.

Представляем ручной фрезер SKS 130 для выборки пазов под дверные замки. Этот ручной фрезер мощностью 1600 ватт выполнит любое количество пазов с отличным качеством, легко и надёжно фиксируется на дверном полотне.

Эластичные накладки на зажимах защищают облицовку двери от повреждений. Шины не требуют ремонта и смазки. Паз длиной 78 мм и шириной 16 мм фрезеруется за один установ.

Более длинные или широкие пазы выполняются с точностью до миллиметра посредством простой перестановки фрезера.

Не снимая дверь с петель, можно вырезать паз быстро, аккуратно и точно. Встречное движение цепей гарантирует выполнение паза чистым без сколов кромки.

Следующий инструмент это приспособление для врезки дверных замков и петель + шаблонодержатель. Разработано и изготовлено новое приспособление для фрезеровки пазов под дверные замки и петли с помощью универсального ручного фрезера.

Изначально была поставлена задача — разработать и изготовить из доступных материалов простую и удобную в работе конструкцию, гораздо более лёгкую и малогабаритную, бюджетную и универсальную, нежели подобные устройства FC116U, FR129N, UC16K от известного производителя приспособлений и станков для деревообработки — фирмы Virutex.

Приспособление предназначено для совместного использования с ручным фрезером для быстрого и аккуратного выполнения пазов под дверные замки и петли, а также других пазов. Приспособление может использоваться и как шаблонодержатель для указанной выше цели, а также для фрезеровки других пазов по заранее изготовленным шаблонам.

Технические характеристики приспособления

Для работы с приспособлением необходим любой универсальный ручной фрезер с установленной копировальной втулкой. Для комфортной работы требуется две копировальных втулки с наружным диаметром 40 мм и 10 мм — для фрезеровки, соответственно, пазов под замки и петли.

С нижней стороны направляющей пластины имеется специальное посадочное место для установки различных шаблонов для фрезеровки пазов любой необходимой формы, а не только прямоугольных. Есть только ограничение максимальных размеров отверстия в шаблоне величиной 280х40 мм. Длина, ширина, расположение паза могут регулироваться в широких пределах.

Возможно фрезерование широкого паза под замок в несколько проходов пазовой фрезой меньшего диаметра, при отсутствии фрезы необходимого размера. Максимальная глубина паза зависит от конкретной модели используемого фрезера и фрез.

Для выполнения глубоких пазов желательно использовать мощный фрезер с 12 мм цангой и большим рабочим ходом, типа Makita 3612С, RP 2300 FC или любых других подобных фрезеров, например, фирм Bosch, Metabo, DeWalt, Hitachi, Festool, Mafell, Virutex, Интерскол и других.

Для фрезерования глубокого паза желательно использовать длинную прямую пазовую фрезу общей длиной не менее 100-120 мм, длиной рабочей части 40-70 мм, хвостовиком 12 мм, диаметром рабочей части 12, 14, 16, 18, 20 мм. В каталоге итальянской фирмы СМТ есть подобные фрезы серий 652, 653, 912, s 912.

Фрезы серии 177, например, 177.121.11 с дополнительным зубом для лёгкой торцевой врезки в материал лучше не использовать, потому что труднее контролировать ручную вертикальную подачу фрезы — слишком легко фреза врезается торцом. Хотя, может быть, другому мастеру это покажется более удобным и эффективным.

Также можно использовать электродрель в направляющей (с закреплённой в отверстии копировальной втулкой по типу фрезерной) и доступные свёрла по металлу больших диаметров с 13 мм хвостовиком.

Преимущество последнего варианта в очень большом рабочем ходе, не менее 125 мм и доступности очень длинных свёрел, в том числе, и по дереву.

Это удобно для выполнения очень глубоких пазов. Для выполнения посадочных мест под петли или лицевые планки замков наиболее оптимальным будет использование прямой пазовой фрезы диаметром 6 мм.

В конструкции приспособления имеется в наличии регулируемый компенсатор четверти в коробке, что позволяет надёжно фиксировать не только дверные коробки с прямоугольным сечением, но и коробки с закруглённой лицевой частью и выполнять в них пазы под петли с высокой точностью.

Работать с ним очень просто и интуитивно понятно — как и с обычным шаблоном, только регулируемым. Приспособление предназначено для профессиональных установщиков дверей.

Для врезки замка в дверь, этот замок сначала нужно купить. Для правильного выбора замка вам нужно знать два параметра: ширину и толщину вертикального бруска двери. Если толщина меньше 40 см, то врезать замок смысла нет.

Замки бывают с ручками и без ручек. Если выбор пал на первый вариант, то сначала в дверь врезается замок, следующим этапом является установка ручки. В магазинах продаются также ручки-защелки. И хоть конструктивно они совсем просты, врезать их не так-то просто – этот процесс требует опыта и необходимого набора инструментов.

Ну что ж, выбор сделан. Переходим к установке замка.

Монтаж замкового механизма

Дверной замок обычно врезается по центру левой или правой планки двери, поэтому нужно отмерить 1 метр от поверхности пола и наметить место, где будет расположена дверная ручка. Сверлим дрелью отверстие для механизма замка. Сверло по диаметру должно быть равно толщине замка, длина замка должна соответствовать по размеру глубине отверстия. Стамеской выбиваем площадку для установки опорной пластинки для замка. Сверлим отверстие под ручку. Устанавливаем замок и отмечаем место под саморезы. Делаем отверстия и крепим замок саморезами.

Крепление ручки

Чтобы прикрепить ручки с двух сторон двери, нужно установить накладки и закрепить их при помощи саморезов. Проверяем работу замка, ручек. Процесс установки ручки не сложен, однако применять его можно только для дверей, которые выполнены из дерева. В дверь из дерева замок может быть врезан в абсолютно любом месте, а двери, выполненные из стали или МДФ, требуют совсем другого подхода.

Для врезки замка в дверь из МДФ вам пригодится опыт и теоретические знания, так как такая дверь имеет дополнительные брус из дерева, который расположен на расстоянии 1 метра от пола. Остальная часть двери полностью полая. Не зная этой особенности, вы можете попытаться врезать замок выше или ниже этого бруса, что приведет к порче двери. Поэтому это лучше доверить опытным мастерам.

Для врезки замка в металлические двери нужно обратиться в узкоспециализированную компанию, такую, как наша. Попытки сделать все самостоятельно приведут и к трате вашего времени, и к поломке замка, и к порче двери. Не думаем, что вам нужны такие траты.

Процесс врезки замка

При помощи фрезера

Врезку замка можно осуществить при помощи фрезера. Для врезки используется погружной универсальный фрезер. Само слово «фрезер» ассоциируется у большинства людей с неким большим станком, однако это маленькая и удобная машинка ручного применения. Она позволяет сделать пазы, желобы, поровнять края, вырезать профили, и все это без применения специальной и дорогой техники.

Вкратце процесс установки замка выглядит так:

Размечаем место для замка.
Делаем углубление фрезером.
Высверливаем отверстия, убираем лишнюю древесину, очищая место под замок.
Устанавливаем замок и ручки.

Без фрезера

Если фрезера в наличии нет, то можно установить замок и без него. Хотя при врезке замка-защелки фреза все же вам понадобится.

К двери прикладываю замок и выравниваю отверстие для ручки с меткой, очерчиваю края замка.

Нахожу середину от толщины дверного полотна и провожу линию.

Затем этим же сверлом рассверливаем отверстия в продольный паз.

Прикладываем замок и смотрим, хорошо ли он сидит.

Если все в порядке, ножом отмечаем площадку замка на дверном полотне.

Прикладываю замок, он должен плотно входить.

Высверливаю отверстия под ручку и защелку. Я использую свело Фостнера диаметром 20 мм.

Что такое фреза, какие преимущества она дает при установке замочка в дверь?

Разновидности фрез: какие пригодятся при монтаже запирающего устройства?

Кромочные. Служат для изготовления различных резных элементов на поверхности материала, также они пригодятся при изготовлении кромок изделий.
Пазовые. Служат для изготовления желобков, углублений, выемок, пазов любой глубины на любых деревянных поверхностях.
Фигирийные. Предназначены для создания различных резных декоративных элементов на мебельных фасадах, на поверхностях дверных полотен и прочих изделиях.

Готовимся к установке запирающего устройства: подбираем инструмент

Строительная рулетка и угольник – необходимы для производства замеров, с тем, чтобы не ошибиться при посадке запирающего устройства.
Простой карандаш – его назначение понятно.
Стапель – пригодится для того, чтобы закрепить полотно на полу, получив более простой доступ к его торцевой части.
Крестовая отвертка – нужна для крепления запирающего устройства к дверному полотну.
Дрель – необходима для засверливания отверстий под крепежные элементы.
Стамеска и молоток – нужны для обработки краев углубления.
Ручной электрофрезер – он нужен для подготовки углублений для врезки замков и пазов под петли.

Процесс монтажа замков

Как врезать замок с помощью фрезы

Что такое фреза, какие преимущества она дает при установке замочка в дверь?

Разновидности фрез: какие пригодятся при монтаже запирающего устройства?

Кромочные. Служат для изготовления различных резных элементов на поверхности материала, также они пригодятся при изготовлении кромок изделий.
Пазовые. Служат для изготовления желобков, углублений, выемок, пазов любой глубины на любых деревянных поверхностях.
Фигирийные. Предназначены для создания различных резных декоративных элементов на мебельных фасадах, на поверхностях дверных полотен и прочих изделиях.

Готовимся к установке запирающего устройства: подбираем инструмент

Строительная рулетка и угольник – необходимы для производства замеров, с тем, чтобы не ошибиться при посадке запирающего устройства.
Простой карандаш – его назначение понятно.
Стапель – пригодится для того, чтобы закрепить полотно на полу, получив более простой доступ к его торцевой части.
Крестовая отвертка – нужна для крепления запирающего устройства к дверному полотну.
Дрель – необходима для засверливания отверстий под крепежные элементы.
Стамеска и молоток – нужны для обработки краев углубления.
Ручной электрофрезер – он нужен для подготовки углублений для врезки замков и пазов под петли.

Процесс монтажа замков

Прежде всего, нужно определиться с высотой посадки запирающего устройства в дверном полотне. Стандартная высота от пола составляет 1 метр, однако специалисты производящие установку всегда уточняют пожелания заказчика, ведь ситуации бывают разные.
Определив высоту, нужно определить и глубину посадки запирающего устройства. Для этого с помощью угольника измеряем корпус устройства и отмечаем нужную глубину карандашом прямо на дверном полотне.
Теперь определяем место под замочную скважину и защелку, замерив, замок от края до середины замочной скважины и делаем отметки на дверном полотне.
Далее дрелью с перьевым сверлом проделываем отверстия под защелку и замочную скважину.
Отмечаем границы углубления под запирающее устройство, приложив его ригельной планкой к торцу дверного полотна. «Заряжаем» в ручной фрезер обгонную фрезу подходящего диаметра и проделываем углубление. На данном этапе нам нужно добиться лишь того, чтобы ригельная планка плотно входила и была утоплена в дверное полотно.
Теперь пришло время прорезать углубление под корпус запирающего устройства. Устанавливаем пазовую фрезу и проделываем углубление так, чтобы корпус запирающего устройства точно входил в него до конца. Обрабатываем края углубления с помощью стамески и молотка, наводим лоск.
Тщательно очищаем отверстие от опилок и вставляем запирающее устройство. Крепим ригельную планку с торцов дверного полотна саморезами, после чего устанавливаем дверную фурнитуру. Установка завершена.

Фрезер для петель и замков

Ручной фрезер может применяться для проведения самых различных работ с древесиной. За счет смены насадки работы могут быть не только декоративного характера, но и связанные с подготовкой поверхности к установке различной фурнитуры. Довольно большое распространение получил фрезер для петель. Конечно, для установки дверей в домашних условиях не обязательно иметь подобный инструмент, но за счет его применения можно существенно повысить качество монтажа. Рассмотрим все особенности подобного фрезера для петель подробнее.

Настройка ручного фрезера для врезки петель и замков

Врезать петли в двери можно только при правильной настройке механизма. Как правило, приспособление для фрезера обладает следующими настройками:

Скорость вращения установленной насадки. Этот параметр может варьировать в достаточно большом диапазоне. За счет повышения скорости обработки существенно повышается качество поверхности.
Глубина, на которую фрезер для петель врезается в заготовку. Важно выбрать подобный показатель правильно с учетом особенностей фурнитуры и размеров дверного полотна.

Фрезы для врезки петель и замков позволяют с высокой точностью задавать глубину врезания.

Для дверных петель главное подобрать частоту вращения насадки, так как неправильный показатель может привести к появлению сколов и других дефектов.

Как пользоваться фрезером для врезки замков?

Фрезеровка под петли при применении рассматриваемого устройства достаточна проста в исполнении. При этом можно достигнуть высокого качества получаемой ниши. Основными рекомендациями назовем следующие моменты:

Для фиксации инструмента необходима прочная и надежная поверхность. За счет этого исключается коробление дверного полотна. При этом можно использовать специальные зажимы, которые исключают вероятность смещения изделия при работе.
Следующий шаг заключается в ослабевании крепежного элемента, который фиксирует специальный штифт.
На поверхности проводится разметка места, где именно будут крепится петли. Для этого можно использовать обычный карандаш.
Выбирается наиболее подходящее количество оборотов в минуту.

Врезка замка фрезером без шаблона может проводится своими руками, главное правильно установки основные параметры обработки.

Рассматриваемая процедура также проводится со специальным шаблоном. Получить его можно самостоятельно следующим образом:

Для начала замеряется смещение фрезы.
Определить размеры шаблона для врезки можно при применении обычных измерительных инструментов.
Выполняется 2-3 прохода.
На данном шаге получается готовое отверстие.

После получения рассматриваемого специального элемента можно врезать петли при применении других различных инструментов.

В заключение отметим, что процесс врезания петель фрезером проводится для получения качественной ниши. Особенности инструмента позволяют существенно ускорить процесс, снизить вероятность появления серьезных дефектов. За счет применения особых насадок можно существенно расширить возможности устройства.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Шаблоны для врезки и установки петель и замков

Инструкция по использованию шаблона

* перед первым использованием шаблонодержателя, рекомендуем сделать тренировачные врезки на брусках или старых дверях. Вставки устанавливаются в шаблонодержатель так, чтобы надпись на вставке находилась внизу.

(ВАЖНО: разница диаметров между копировальной втулкой и фрезой, должно составлять 4мм.) . Смотреть (Рис.1)

Пример: OD= 20мм.

DC=16мм.

Разница в диаметрах (20-16)= 4 мм.

Смещение(расстояние между фрезой и копировальной втулкой) 4/2=2мм

Пример соотношения копировальных втулок и прямых пазовых фрез

Втулка 20мм- фреза 16мм

Втулка 18мм- фреза 14мм

Втулка 16мм- фреза 12мм

Втулка 14мм- фреза 10мм

Втулка 12мм- фреза 8мм и т.д.

Вставки рассчитаны на копировальные втулки не выше 20мм

Под глубину замков вставки рассчитаны под копировальную втулку 20мм, 30мм, 32мм и фрезой 16мм. Втулка 30 и 32 сделаны для того, чтобы гайка цанги проходила во втулку, при этом увеличивая глубину фрезерования.

Врезка петель. Разметка для установки ШД.

(

)

Перед началом врезки петель померяйте толщину двери и коробки до уплотнителя, если размер двери больше размера коробки(рис.4), то начинаем врезку петель с двери. Если размер коробки больше (рис.3), то начинаем врезку с коробки. Если коробка и дверь одинаковые (рис.2), то врезку можно начинать, или с двери или с коробки (разницы не будет ни какой).

При врезке петель ШД устанавливается на то место, где будет врезаться петля. На ШД имеется отметка «середина», эта отметка должна совпасть с ранее нарисованной чертой. После закрепляем ШД струбцынами.

Дверь устанавливается в двередержатель, далее отмеряется от верха двери 250 мм (если длина петли 100мм), делается черта карандашом вниз, таким же образом отмечается нижняя петля, черта означает середину петли. Далее прикладываем заранее подготовленную коробку, срезом 45 градусов вверх на торец двери, где находится черта. Отмеряем 3 мм от нижнего среза коробки до дверей, фиксируем. Продолжаем черту с двери на коробку снизу вверх.

(ШаблономМАКСИ)

Шаблоном МАКСИ можно устанавливать 2-мя способами:

1 способ описан выше;

2 способ: на краях шаблона находятся ступеньки с разницей 3мм. Короткие ступеньки устанавливаем в заподлицо с дверью, более длинные — к коробке, если так устанавливать, то у Вас получится расстояние от края двери до петли 200 мм. Отмерять ничего не нужно, за Вас все отмеряет шаблон. Этот способ более простой и менее трудозатратный J.

Важно: край лицевой стороны ШД должен находиться в одной линии с плоскостью двери, только после этого фиксируем струбцинами.

Выбираем по размеру нужную вставку для петли. Далее регулируем платформу со вставкой. Если разница ширины петли и толщины коробки составляет 10мм, то риску «петля» ставим на 10. Фиксируем барашками.

Пример: толщина коробки — 40мм, ширина петли – 30мм. 40-30=10.

Настраиваем фрезер на глубину реза, фрезеруем. Снимаем ШД, вырубаем стамеской углы и прикладываем петлю.

Регулировать ШД больше не надо, пока вы не закончите врезать все петли. При переносе петель с дверей на коробку, нужно использовать копировальная рейка, с помощью которой определяем расстояние от петли до шаблона. После врезки первой петли устанавливаем шаблон на врезку второй петли, после врезки, не снимая шаблон, упираем копировальную рейку в шаблон, а второй конец фиксируем на первой врезанной петле (это расстояние и нужно нам для переноса петель на коробку (дверь). При переносе, после врезки первой петли, прикладываем копировальную рейку к началу петли с уже отмерянным расстоянием, упираем шаблон в копировальную рейку и врезаем вторую петлю. Если сделано все правильно, то петля будет врезана как на заводе: ровно, плотно, аккуратно и красиво.

Врезка замка.

Когда все петли врезаны, переворачиваем дверь стороной замка вверх. Отмеряется расстояние от низа дверей и устанавливается ШД выборкой на прижимной планке «Центр ручки замка» (рис ниже) центром к отметке (если у вас сантех замок 165-20 и ему подобные),(если у вас магнитный замок 196-18 и ему подобные, то выставляем по выборке двойные вставки). Выбирается нужная вставка «лицо замка». Регулируется платформа со вставкой, если толщина двери равна 40мм, то платформа со вставкой выставляется риской «центр» на 20мм. Все фиксируется барашками (до окончания врезки ШД регулировать не требуется). Регулируем фрезер на глубину лица замка, фрезеруем. Меняем вставку

на «тело замка», регулируем фрезер на глубину, фрезеруем. Если все сделано правильно, то замок подойдет идеально.

Врезка ригеля

Устанавливаем ШД на край двери(где будет находиться ригель)по крайней выборке на прижимной планке. Центр выборки должен совподать с верхним краем двери. Прижимаем струбцинами. Устанавливаем вставку «ригель», стрелка на вставке должна показывать направление верха двери. Фрезеруем всю глубину ригеля, переворачиваем вставку и врезаем тонкую часть глубины. После сглаживаем переход глубин стамеской. Устанавливаем и прикручиваем ригель. Установка окончена.

Вставки двойные (перевертыши) (межкомнатные защелки, кнобы, ответные планки)

Центр двойных вставок (перевертышей) устанавливается по второй выборке( на прижимной рейке) от края. Фрезеруем первую часть, переворачиваем вставку и врезаем вторую часть.

Более подробную информацию по вставкам и по работе с шаблонодержателем можно посмотреть на YouTube или в группе ВКонтакте https://vk.com/stroyprofi2010 ( группа «СтройПрофи, шаблоны для врезки петель и замков»),наш сайт www.shablon—master.ru Подписывайтесь на новости и изменения, оставляйте свои отзывы, мы будем рады сотрудничать с Вами.

Получайте удовольствие от работы, удачи!!!

набор приспособлений для установки дверных замков, выбираем фрезер и сверло —

набор приспособлений для установки дверных замков, выбираем фрезер и сверло

Устанавливать замки на межкомнатные двери чаще всего приходится методом врезки. Но приглашать для этого мастеров совсем необязательно. Но вот использовать профессиональный инструмент (и тщательно подбирать его) придется в любом случае.

Особенности комплекта и его функции

Стандартный набор инструмента для врезки замков в межкомнатные двери включает:

корончатая фреза для работы с деревом (диаметром 5 см).

Желательно приготовить маркер — он поможет отмечать необходимые линии и контуры. Можно заменять его и карандашом, но такой отметочный инструмент недостаточно надежен. Подчас карандашные штрихи плохо заметны, особенно если они сливаются с фоном. Стамеска нужна для того, чтобы сформировать участок под замок. Важно: двери из прочных материалов стоит обрабатывать не стамеской, а фрезером — так тратится гораздо меньше сил и времени.

Как выбрать фрезерное приспособление

Специалисты отмечают, что оно помогает в несколько раз ускорить процесс работы. Мало того, подготовленная ниша получается куда ровнее и аккуратнее, чем при использовании ручного инструмента. Знакомясь с отзывами, надо сразу выяснять, обеспечиваются ли оба этих параметра или нет. Существуют различные виды устройств для врезки замков, но они не заменяют друг друга — так что на этот момент стоит обратить особое внимание. Вертикальный, он же погружной, аппарат как раз позволяет выбирать пазы произвольной глубины.

К сведению: этот инструмент пригодится для закрепления не только замков, но и дверных петель. Если требуется сделать края выемки эстетичнее, на помощь приходит кромочный (иногда называемый окантовочным) аппарат. Специалисты предпочитают использовать комбинированное устройство. Оно сочетает обе функции и позволяет исключить перемещение двух тяжелых машин на каждый объект. Однако стоимость подобного оборудования закономерно будет выше.

В домашних условиях правильнее использовать специализированный фрезер.

При этом особенно высокая мощность ему не требуется, наоборот — она только неоправданно увеличит тяжесть станка. А вот опция регулировки скорости вращения фрезы для любителей очень ценна. Она поможет аккуратнее выполнить все запланированные работы. Важно: в хорошем станке такой переключатель размещен в безопасном месте (даже при работе туда можно протягивать руку безбоязненно) и позволяет регулировать темп вращения плавно, а не ступенчато.

Еще один значимый фактор — насколько далеко фреза может выходить за пределы зажима. Обычно этот показатель иллюстрируется цифрами в названии модели, а выражается в миллиметрах. Но все же стоит ознакомиться с технической документацией, чтобы максимально исключить ошибки. Кроме того, надо посмотреть на то, удобно ли будет использовать фрезер.

Это определяется:

массой оборудования;
длиной сетевого кабеля;
расположением ручек и иных элементов управления;
перечнем выполняемых функций.

Перед покупкой стоит запустить станок. Если он качественный, перемещение головки должно происходить совершенно свободно. Недопустимо наличие малейших перекосов и люфтов. Чем меньше шума, тем лучше. Еще следует посмотреть:

широк ли обзор рабочей поверхности;
предусмотрена ли там дополнительная подсветка;
есть ли вспомогательные насадки, держатели и так далее.

Дополнительные инструменты и рекомендации по ним

Для установки замка в межкомнатную дверь обязательно нужно использовать рулетку. Она помогает точно отмерять необходимые расстояния. Кроме того, полезными приспособлениями окажутся:

канцелярский нож;
малярный скотч;
сверло диаметром 0,2 см.

Покупать наборы сверл надо в магазинах, продающих фурнитуру для дверей. Но можно искать их и в мебельных магазинах, и на строительных рынках, и в гипермаркетах товаров для дома и ремонта. Выбор зависит от личных предпочтений. Важно: сверло должно быть толще, чем замок. Если каких-то инструментов не хватает, а они нужны срочно, стоит обратиться к службам, сдающим инвентарь напрокат.

Большую пользу в ряде случаев может принести перфоратор. Он нужен, чтобы выровнять и увеличить проем. Перфоратором сверлят отверстия, куда будут ставиться анкерные дюбеля. Приобретая или беря напрокат шуруповерт, стоит выяснить, идут ли в комплекте необходимые насадки. Если придется обрабатывать труднодоступные участки, распускать наличники или доборы, иногда надо приготовить электрический лобзик.

Подбирая карандаши и маркеры для разметки полотна, надо отказаться от покупки изделий с очень жесткими стержнями. Они будут оставлять следы, избавиться от которых окажется крайне тяжело. Чтобы точнее отмерить все размеры, надо использовать рулетку с лентой длиной 3 или даже 5 м. Определить, насколько глубоко нужно врезать замок, поможет штангенциркуль. Чтобы точнее ориентировать замки, исключив перекосы, требуется использовать пузырьковый строительный уровень.

Но поскольку запоры устанавливаются обычно на небольшой части двери, придется использовать стальную линейку. Она гораздо прочнее деревянной и пластиковой, может выдержать даже случайное воздействие инструмента. При помощи проверочных угольников из металла замеряют углы. Ещё это приспособление нужно, чтобы настраивать электрический инструмент. Обязательно надо приготовить набор отверток, тем более что он пригодится еще и при установке петель.

Особого внимания заслуживают пилящие инструменты. Торцевую пилу берут, когда требуется точно пропилить наличники и бруски. Обычные ножовки и даже качественные лобзики могут раскалывать края деталей. Те станут неровными, и это не позволит установить замок полноценно. Чтобы распилить доборную планку, используют дисковые пилы.

Еще следует приготовить: монтажный пистолет для подачи пены, зубила и пики к перфоратору, пилки для лобзика.

Как врезать замок в межкомнатную дверь самому, смотрите в видео.

Врезка замков и петель в межкомнатные двери своими руками

Правильная врезка и установка замков, петель в межкомнатные двери своими руками.

Если вы решили установить межкомнатные двери своими руками, стоит отметить, что проще всего, когда врезка дверных замков и петель — выполнена не своими руками, а на базе завода изготовителя. Как правило, у производителя такая фурнитура тщательно подобрана, надежна и имеет отличные эксплуатационные характеристики. Подробнее о выборе дверных замков читайте здесь. Покупая двери с установленной фурнитурой, однако, можно столкнутся с некоторыми сложностями выбора. Самое распространенное — не подходит цвет или конструкция. Например, хочется замок цвета золота а производитель говорит хром. Или нужны итальянские магнитные замки AGB, с бесшумным закрыванием как у Morelli, с пластиковым язычком, а предлагают сталь. Касательно петель можно обойтись малой кровью — купить петли дверные накладные без врезки. Петля универсальная без врезки смотрится не так эстетично но все же.

Выход из положения есть всегда — просто купить то, что нужно, врезать замки/петли своими руками и установить. Экономить на фурнитуре не стоит, так как вышедший из строя механизм может существенно затруднить дальнейшую эксплуатацию межкомнатных дверей. Точно такой же замок или дверные петли могут больше не выпускать, а аналог, как правило, «не сядет» в уже сформированный паз. Мы рекомендуем врезать и установить бесшумные или магнитные замки AGB, Morelli (Италия). На протяжении вот уже более чем 10 лет, установочные размеры этих изделий одинаковы и вы с легкостью сможете заменить их по необходимости, хотя они просто не ломаются.

Итак замки, универсальные или скрытые петли подобраны, куплены и привезены, нужна врезка своими руками. Например, мы, для незнакомой фурнитуры, сначала чертим схему предстоящей врезки в реальном размере программы AvtoCAD, для автоматизированной установки, но можно выполнить разметку и согласно инструкции изготовителя, тем более, если врезка замка и петель будет выполнена своими руками. Разметка — ответственный этап, необходимо уделять ей повышенное внимание. «Семь раз отмерь, один раз отрежь» — работает! В противном случае изделие испорчено, поставщик вам его не обменяет, а это немалые денежные потери. Разметка напрямую зависит от типа замка, его особенностей. Плясать важно от отверстия под ручку. Если не учесть это, то дверные ручки могут получиться на разных расстояниях от низа дверного полотна, а если двери установлены в непосредственной близости друг от друга выйдет — упс или ой! В расчетах и разметке пользуйтесь угольником, рулеткой, карандашом, шилом или строительным ножом.

Врезка дверных замков петель своими руками — способы

1. При помощи сверла и стамесок — дедовский метод

Самый распространенный, что называется «бытовой» вариант.

Разметка и врезка межкомнатного замка

Берем рулетку и отмеряем от низа полотна, по торцу где будет врезаться замок 95 см (это наш стандарт, можно и 100 см), прикладываем угольник, проводим поперечную линию и переносим разметку на плоскости полотна, для разметки под дверную ручку. Разметка выполняется остро отточенным карандашом или шилом.

Рис. 1

Берем замок и замеряем угольником расстояние от лицевой планки до средины квадратного отверстия ручки и наносим полученное на плоскости полотна с двух сторон. Прикладываем замок к торцу полотна, так чтобы проведенная заранее линия под ручку получилась в центре отверстия квадрата и отмечаем верхний и нижний край замка. Этот размер и будем высверливать. Далее угольником размечаем центр полотна и проводим осевую линию врезки.

Рис. 2

Видео 1

После выполнения разметки под замок и по прочерченной осевой линии, на торцевой части полотна делаются рассверливания пером (как правило, 14-16 мм, в зависимости от толщины замка), как можно чаще друг от друга. Для того чтобы не высверлить лишнего, на перьевом сверле делается засечка под глубину замка при помощи изо или малярной ленты.

Рис. 3

Фишка в том, что бы не зацепить пером соседнее отверстие, так как вращающееся с большой скоростью сверло, может резко заклинить, застрять и попортить дверь. Затем паз формируется с помощью нескольких плоских стамесок, выбирая сначала излишки древесина вдоль полотна, а уж затем подчищая боковые плоскости, да бы не расколоть полотно. Затем высверливаются отверстия под ручку, и по необходимости под цилиндр (ключевину) или завертку. Важно сверлить отверстия с двух сторон полотна, а не насквозь! В сформированный паз вставляется замок, выравнивается относительно высверленного отверстия под ручку, его накладная, декоративная планка обводится остра отточенным карандашом и делается завершающая выборка стамеской.

Видео 2

Все, врезка замка выполнена своими руками!

Врезка ответной части замка

Ответная часть или «ответка» врезается после установки дверного блока. Разметка очень простая. Закрываем дверь и сквозь притворный зазор размечаем нижний и верхний край защелки. Проводим поперечные линии на коробе. Далее угольником замеряем расстояние до края язычка на двери и переносим его на коробку. Это и будет ограничитель предстоящей за сверловки и установки ответки.

Пером высверливаем два отверстия, а центральную часть выбираем стамеской. Прикладываем ответную планку замка, насверливаем отверстия под винты и крепим ее. Пробуем — все работает. Ответку следует углублять только если ее толщина превышает 1 мм. Делается это стамеской предварительно выполнив обводку прикрученной ответной части.

Разметка и врезка дверных петель

Фишка в том, что разметку и врезку петель следует начинать с дверного полотна. И так дверь у нас 2000 мм, а петля 200 мм, отмеряем от верха полотна по торцу 20 и 160 см, проводим поперечные линии, прикладываем петлю параллельно торцу полотна ниже линии и остра отточенным карандашом делаем отметки края.

Правильнее размечать именно ту петлю, которая будет в последствии установлена именно в этот паз, так как заводская штамповка может отличаться. Берем и своими руками, да при помощи стамески, да как показано на видео, врезаем нижнюю и верхнюю петли в дверь.

Видео 3

Еще одна фишка — глубина врезки. Бывает так, что зазор между параллельно сложенными частями петли менее 2-х мм, а требования к петлевому зазору дверного блока, как раз 2 мм. В таком случае, петлю необходимо углубить чуть меньше. Бывает зазор больше 2-х мм, тогда петля все равно врезается заподлицо с плоскостью торца! С петлевым зазором собранного блока, таким образом, придется смириться, но учесть этот момент при расчете, разметке и запиловке верхнего элемента коробки, так как на него стандартно отпускается 6 мм, 4 мм с притворной части и 2 мм с петлевой соответственно.

Следующий этап, врезка петель в коробочный элемент блока. Итак петли врезаны и установлены в полотно, прикладываем короб и отмечаем края петель. Прикладываем петлю к меткам параллельно дверной коробке и обводим карандашом.

Есть один правильный нюанс. Следует заранее учесть тот факт, что толщина дверного полотна и ширина четверти коробки от уплотнителя до края, может быть разной, а ведь нам так необходим хороший притвор, то есть плотное (но не слишком!) прилигание уплотнителя к полотну в закрытом состоянии установленной двери! Для этого, перед врезкой петель, замеряем эти величины.

Допустим полотно 40 мм а четверть 42 мм, что же делать? Все очень просто, необходимо врезать петлю в коробку глубже на 2 мм к уплотнителю, чем в полотно. Но это изначально неверно, так как в данном случае, посаженная глубоко петля оголит часть врезки, а при открывании/закрывании двери — начнет подтирать о короб или наличник издавая неприятный скрип. Потому правильнее не утопить петли в коробке, а выдвинуть их на полотне и на те же самые 2 мм.

Недостатки

велик риск повреждения покрытия дверного полотна в результате проскока перьевого сверла или стамески, особенно, если инструмент до начала работ не заострен до уровня бритвы! Точите режущий инструмент, пользуйтесь новыми сверлами,
велик риск попросту, расколоть неумелыми действиями полотно или, скажем, над колоть, что потом существенным образом повлияет на прочность и долговечность дверных блоков и конструкций,
эстетика врезки может не понравится вам, особенно если опыта «резьбы по дереву» нет,
это будет долго, но «долго» — совсем не то что должно испугать начинающего мастера, жаждущего врезать замки и петли своими руками,
перечень можно продолжать, но врезка замка в межкомнатную дверь своими руками уже выполнена, а это — главное!

Преимущества

в умелых, прилежных и старательных руках, прямо всех недостатков может и не быть, не пугайтесь,
дешевизна применяемого инструмента, особенно если практиковать «бытовым». Не покупайте откровенно дешовые стамески и перьевые сверла!

2. Врезка петель и замков в двери ручным фрезером.

Технология завит от типа применяемого оборудования. Есть технология шаблонной фрезеровки, когда все манипуляции производят по заранее подготовленному шаблону или при помощи «линейки», с использованием фрез разного диаметра и длинны. Есть, конечно, и проф оборудование, где все продуманно и приспособлено для произведения работ. В любом случае — основной принцип это вращающаяся со скоростью приближенной к 25 тыс. об./мин. фреза с помощью которой и происходит правильная врезка петель, замков в межкомнатную дверь своими руками. Например мы, в своей работе применяем более трех типов фрезеров производителей Makita и Virutex, различные шаблоны и испанский шаблон-держатель, винтовые и спиральные фрезы разного диаметра от «CMT» Германия.

Разметка для врезки фрезером, не отличается от бытовой, а сама фрезеровка имеет ряд фишек, о которых речь пойдет ниже.

Что касательно дверного замка, то врезка его своими руками при помощи фрезера осуществляется по стандартной линейке, идущей в комплекте оборудования, разного диаметра фрезами. В общем — ничего сложного, главное что бы ход цанги с фрезой обеспечивал ей необходимую глубину погружения, на высоту замка соответственно. На видео врезка замка своими руками при помощи фрезера выполнена со смещением к левому краю. Это еще одна тонкость установки бесшумных замков AGB и не только. Ответная часть замка с язычком имеет закругление и должна быть установленна им по краю короба, так вот чтобы ответка стала красиво, нужно это учесть при врезке, сместив по необходимости замок по полотну.

Врезка фрезером петель своими руками, имеет ряд особенностей. На полотне двери, все аналогично замку, по линейке выбираем плоскость, глубину и параллельный край, далее формируем торцевой край стамеской на 30-40 мм.

Фишка — для того что бы торцевой край получился красивый и точный, стамеску в момент удара молотком необходимо держать перпендикулярно плоскости, скалывать и подчищать древесину в несколько этапов, по чуть чуть, это важно.

Сложнее врезать петли своими руками в дверную коробку, так как в отличии от полотна, имеющего одну плоскость прижимания, коробка состоит из двух плоскостей. Фрезеровать по сути придется нижнюю плоскость а прижимать площадку оборудования к верхней. Задача не из лёгких, а потому, наши фрезера имеют специальные доработки площадки. Есть конечно всякие приспособления, каретки, шаблоны и даже специальный петлевой фрезер производства Вирутекс. Каретками не пользовались, шаблоны под каждую петлю, устанешь делать, а вот петлевой Вирутекс — вещь, но стоит дорого, да и не нужен нам. Как же вам врезать петли в коробку простым фрезером, да своими руками — не знаю, зашел в тупик, появятся идеи, дополню статью.

Недостатки

дороговизна оборудования,
всевозможные нюансы, связанные с неумелым использованием.

Преимущества

Наши статьи, работы на фото или видео оставили приятное впечатление?

Тогда жмите на кнопки, помогите другим узнать о нас.

сверло, фреза и иной инструмент, приспособления

Разделы статьи:

Большинство замков для комнатных дверей устанавливаются методом врезки. Если раньше для этого использовались стамеска и молоток, то сейчас выполнение данной процедуры упростилось благодаря специально предназначенным инструментам. Какой набор необходим для врезки замков в межкомнатные двери – разберем в нашей статье.

Установка вручную

Данная операция проводится с использованием таких инструментов как карандаш, рулетка, электрическая дрель, сверло по дереву диаметром на 10-14 мм, стамеска на 14 и 20 мм, круглые напильники.

На уровне примерно 0,8-1 м от пола намечается положение запорной фурнитуры. Для того, чтобы максимально точно нанести отметки ширины, высоты и углублений замок прикладывается к поверхности двери боком. Не стоит забывать об отметках на торце створки, так как именно с этой части двери и начинается установка замка.

Сначала рассверливается небольшое углубление в торце полотна. Затем с помощью стамески паз расширяется и выравнивается так, чтобы неровности не мешали свободной вставке запора в углубление.

После того, как паз готов, поочередно с каждой стороны двери по отметкам расположения ручек и цилиндра высверливаются сквозные углубления. Края обязательно ровняются круглым напильником.

Можно приступать к сборке замка. Сам запор вставляется в паз с торцевой части двери, фиксируется стержнем, на который затем нанизываются половинки ручки. Следом устанавливается сердцевина (в случае разборного запора) и проверяется работа замка в открытом положении двери.

Если механизм работает исправно, выдвигаем язычок, прикрываем дверь и намечаем на коробе расположение будущего паза под язычок. По наметкам при помощи молотка и стамески вырубается паз, впоследствии оформляемый декоративной накладкой. Это пластину рекомендуется слегка утопить в поверхности рамы также при помощи углубления, выполненного стамеской.

Завершающий штрих – установка декоративной пластины на замок с торца двери и накладок на ручки.

Установка с фрезером

Набор инструментов для врезки замков в межкомнатные двери состоит из ручного фрезера, электрической дрели и двух стамесок (одна узкая, вторая пошире). Полотно фиксируется в неподвижном состоянии, чтобы в процессе установки замка не отвлекаться на ее выравнивание в нужном положении.

На высоте 0,7-1 м намечается линия для расположения будущего запора. На эту линию боком накладывается замок таким образом, чтобы она проходила точно по середине язычка. Далее намечаются линии по верхней и нижней части механизма.
Для того, чтобы фреза не зацепила лишнего, наклейте малярный скотч в качестве ограничителя. Размер фрезы должен соответствовать размеру запора. Во время работы корректируйте глубину вхождения фрезы, равную толщине планки, а также скорость ее вращения. Не стоит делать резких, поспешных действий, чтобы не нарушить целостность полотна и не срезать ненужного.

Фрезер – отличное приспособление для самостоятельной врезки замков в межкомнатные двери, которое позволяет получить результат с идеально ровными, гладкими краями. Для врезки замков и навесов подходит станок с принципом погружения, так называемый вертикальный фрезер.

При желании края можно отполировать окантовочным (кромочным) фрезом. Но так как два подобных инструмента – достаточно дорогостоящее удовольствие, рекомендуется приобретать комбинированный фрезер, обладающий всеми этими возможностями.

Облегчить процесс позволяет использование шаблонов, по которым вырезаются углубления для фурнитуры. Кроме того, работать фрезером рекомендуется на горизонтально уложенной двери.

Разновидности фрез

Режущие насадки на электрофрезер в зависимости от типа работы и ожидаемого результата делятся на две основные группы: кромочные и пазовые. Первые необходимы при изготовлении резных деталей и кромок. С помощью вторых выпиливают пазы, углубления и выемки различных размеров.

Пазовая фреза для врезки замка в свою очередь может быть фигирейной, используемой для обработки филенок, и спиральной, в результате которой получаются сквозные углубления для ручек в межкомнатную дверь.

Как выбрать фрезер

При покупке фрезера для использования в бытовых условиях рекомендуется обращать внимание на следующие параметры:

Мощность. Для домашнего применения подойдет устройство с низкими или средними оборотами. Данный показатель вполне достаточен для врезки нескольких комплектов замков и петель за раз. Мощное оборудование предназначено для профессиональной врезки и способно справляться с большим объемом работ. Но при этом такой фрезер не способен развить высокую скорость вращения, а также имеет значительный вес;
Регулировка скорости вращения. Данная функция позволяет подобрать необходимую скорость для выполнения различных работ. Выбирайте устройства с защитой на переключателе скоростей, оберегающей его от механических повреждений, древесной пыли и опилок. Предпочтение стоит отдать фрезеру с переключателем, работающему по дискретному принципу. Скорость вращения подбирается опытным путем. Поэтому меняйте местоположение переключателя постепенно. Идеальный вариант, когда фрезер не гудит от перегрузки, а дерево не «пригорает»;
Параметры вылета фрезы. Чем больше этот показатель, тем ниже вероятность досверливать паз до нужного размера. На устройстве обычно стоит маркировка, в которой указана максимальная длина хода, а нужно выяснить именно величину вылета фрезы;
Форма и вес. Для удобного выполнения операции по врезке инструмент должен быть достаточно легким, с длинным шнуром, с удобным расположением частей управления. Если фрезер некомфортно удерживать, это отразится не только на физическом состоянии работающего, но и на результате работы;
Комплектация. Укомплектованные устройства более функциональны и удобны в использовании. К тому же, это позволяет сэкономить деньги и время в будущем, так как не потребуется где-то искать или докупать необходимое;
Обзор рабочей поверхности. Расположение ручек, переключателей и других выступающих частей не должны загораживать видимость рабочей поверхности. Выполнить качественную врезку также позволяет оснащение фрезера подсветкой.

Перед покупкой возьмите фрезерный станок в руки, оценивая его тяжесть и удобство. Попросите продавца подключить инструмент к электросети, чтобы посмотреть, повлияет ли это на вес. Работающий фрезер дает возможность оценить вращения головки и уровень шума, а также выявить наличие перекоса или зазоров между частями инструмента.

Какой инструмент нужен для установки межкомнатных дверей (фото, видео)

Подобрать и купить понравившуюся дверь в квартиру очень просто, сложности начинаются в процессе монтажа. Установка межкомнатных дверей – нелегкий процесс, требующий определенных навыков, времени и соответствующих инструментов. Специальное оборудование для монтажа дверного полотна нужно подготовить заранее – если этого не сделать, уйдет дополнительное время. К тому же поспешная покупка инструментов чревата тем, что можно нарваться на низкокачественный комплект для установки.

Чтобы определиться с перечнем оборудования, следует тщательно обдумать предстоящий комплекс работ: от нанесения разметки и врезки петель до отделки дверных откосов. Базовый набор для инсталляции межкомнатных дверей насчитывает около десятка наименований, но одним им не удастся обойтись. Чтобы выполнить работу качественно и без необходимости дальнейшей корректировки, нужно написать список приспособлений, которые потребуются на всех этапах монтажа.

Все необходимые для монтажа дверной конструкции устройства можно разделить на две категории: ручное оборудование и электрооборудование.

Электроинструменты

Список того, что рекомендовано к покупке:

Перфоратор. Во время строительных работ данный инструмент чрезвычайно полезен. В процессе монтажа дверной конструкции им выравнивают и увеличивают проем, сверлят отверстия для анкерного дюбеля и т. д.

Дрель. Этим инструментом высверливают крепежные отверстия различного диаметра. Если имеются специальные перья по дереву, можно выполнять дополнительные операции. Перед тем как начать установку, нужно проверить плотность фиксации установленного в патрон дрели сверла. Если сверло будет слабо закреплено, во время сверления оно может вылететь и повредить поверхность двери или, что еще хуже, травмировать мастера.

Шуруповерт (плюс насадки к нему). Он делает процесс фиксации шурупов в петлях, дверных рукоятях и замке более легким.

Электролобзик. Основное предназначение инструмента при инсталляции межкомнатных дверей – распускание доборов, наличников. Применяется для обработки мест, труднодоступных для пил.

Ручной электрофрезер (плюс специальные фрезы). Устройство используется для врезки петель и замочного механизма. Им также снимают слой древесины с дверного полотна и коробки, делают посадочные места под петли.

Ручные инструменты

Для инсталляции межкомнатных дверей рекомендован набор, включающий следующие наименования:

Карандаш или маркер. Стержень не должен быть чересчур жестким, в противном случае на лакированном покрытии двери или наличников останутся отметины, которые потом сложно будет вывести.

Рулетка. Лучше всего использовать трех или пятиметровую рулетку.

Штангенциркуль. Данное приспособление нужно для определения глубины врезки замочной конструкции. Также им наносят разметку под фурнитуру и выполняют ряд дополнительных работ.

Стамеска. Применяется для врезки дверных петель и другой фурнитуры.

Уровень пузырьковый. Необходим для измерения наклона горизонтальных и вертикальных поверхностей. Для установки дверей рекомендован уровень, длина которого составляет 50 см. можно воспользоваться уровнем лазерным. Применение такого инструмента позволит сделать работу аккуратной и качественной.

Стальная мерная линейка. Пригодится для выполнения измерительных работ.

Поверочный металлический угольник. Устройство требуется для измерения углов, а также для настройки электроинструмента.

Обычный молоток и столярный деревянный молот (киянка).

Комплект отверток. Набор понадобится для крепления петель, навесов, замка и т. д.

Стусло и пила. Какой именно тип инструмента нужен? Торцевая пила понадобится для точного распиливания брусков и наличников (угол распиливания – 45 или 90 градусов). Ножовка или лобзик могут сколоть края, сделать их неровными. Дисковая пила нужна для уменьшения дверного полотна в длину (если высота проема изначально низкая), а также для распиливания доборных планок.

Пистолет, заправленный монтажной пеной (герметиком).

Расходные материалы

Комплект расходников включает:

Пики и зубила для перфоратора.

Пилки для электролобзика.

Малярный скотч.

Также для фиксации петель, врезки замочного механизма и установки наличников понадобятся саморезы.

Некоторые мастера предпочитают закреплять наличники жидкими и финишными гвоздями. Можно воспользоваться микрошпильками. Их закрепляют специальным пневматическим устройством промышленного класса – пневмопистолетом.

Такой способ установки наличников – один из самых распространенных. Если диаметр финишного гвоздя около 2-3 мм, то размер микрошпильки – 0,64 мм. Ими можно зафиксировать наличники, штапики, накладки и доборный брус. Микрошпилька – это прочный, малозаметный крепежный элемент, у него нет шапочек гвоздей и заклепок. Применение микрошпильки в столярных работах позволяет добиться единого, цельного вида дверного полотна.

Комплектация

Межкомнатные двери очень часто продаются без петель и замочного механизма, поэтому фурнитура приобретается дополнительно. При выборе петель и замка лучше отдать предпочтение качественной продукции, которая прослужит долгие годы.

Дополнительное оборудование

Дополнительные работы при монтаже межкомнатных дверей часто сопряжены с регулированием петель и отделкой откосов. Регулирование необходимо для того, чтобы проверить плотность прилегания двери к коробке. При необходимости крепежный элемент подкручивается отверткой, либо ослабляется. На данном этапе работ понадобится набор отверток.

Чтобы выполнить штукатурку откосов, нужно подготовить комплект, включающий такие наименования, как:

Шпатели
Ванночка для раствора
Комплекс кистей и валиков
Набор для затирки

В идеале для монтажа межкомнатных дверей лучше приобрести профессиональное оборудование. Такие инструменты испытаны специалистами и надежны, и поэтому гарантируют качественно выполненную работу. Но цены на такие приспособления достаточно высокие.

Как врезать дверные петли — виды и способы монтажа

Приветствую Вас, мои дорогие читатели.

Тема данной статьи: «Как правильно врезать дверные петли«

После того как мы научились самостоятельно собирать дверную коробку — можно перейти к следующему шагу и установить дверные петли.

Дверная петля — это важнейший элемент дверной коробки, поскольку она обеспечивает подвижность дверного полотна.

Благодаря грамотному и правильному монтажу вы сможете избежать в дальнейшем таких проблем — как затирание дверей или их заедание. Исключите скрипы и перекосы дверного полотна.

После прочтения данной статьи вы поймете, что

врезать дверные петли можно своими руками, не прибегая к помощи мастеров! Я всегда за экономию!Необходимый инструмент

Для врезки петель нам потребуется нехитрый инструмент:

Петли
Молоток
Набор стамесок
Шуруповерт или отвертка
Клинья, если дверная коробка уже установлена
Карандаш
Строительный уголок
Строительная рулетка

Выбор петель

К выбору петель стоит подойти весьма основательно.

Они должны не только подходить к дверям по дизайну, но и выполнять свои функции, чтобы не допустить поломки дверного полотна.

Рассмотрим самые востребованные виды:

Самые распространенные. Представляют из себя две прямоугольные пластины по бокам- их еще называют «карточными».

Абсолютно идентичны «карточным» петлям. Отличие лишь в том, что пластины выполнены в форме углов. Используются для маятниковых и дверей с притвором.

Шарнир на данных петлях «утапливается» в дверях. Преимущественно используются в дорогом сегменте дверей.

Вворачиваемые

Состоят из поворотной оси со штырями. Такие петли держат очень малый вес и монтируются исключительно на легкие двери соответственно.

По способу установки петли подразделяются на:

Накладные петли — не требуется подготовка места посадки петли. Просто прикручиваются к месту саморезами. К таким петлям можно отнести петли — бабочки.
Ввертные — просто вворачиваются в дверь
Врезные — петли, под которые требуется делать углубление. К таковым относятся «карточные» и угловые петли

В зависимости от стороны открывания дверей петли подразделяются на:

левосторонние
правосторонние
универсальные

Если с левыми и правыми петлями все понятно, то универсальные можно использовать в обоих случаях!(Капитан очевидность!) Их серьезный недостаток — это то, что они неразборные. Поэтому их врезка будет немного сложнее.

Делаем разметку на дверном брусе

Разметку дверных петель всегда начинаю с дверного полотна. Отступаем от верха и низа двери по 20 см и ставлю метки.

Прикладываем петли к двери таким образом, чтобы стержни петли чуть — чуть не касались дверного полотна. Делается это для достижения свободного хода полотна. Сильно выдвигать петлю тоже не стоит — ослабите крепление и под весом двери петлю перекосит.

Далее обводим контур петель острым карандашом, либо можно использовать канцелярский нож, но для этого требуется повышенная внимательность и аккуратность.

Для того, чтобы петля не «гуляла» в руках ее можно прихватить на пару саморезов, предварительно просверлив под них отверстия меньшего диаметра.

Делаем разметку на петельном брусе

Переносим размер на брус. Как это делаю я — на ровной горизонтальной поверхности совмещаю собранную дверную коробку с полотном с соблюдением всех технологических зазоров.

Прикладывая петлю — переношу метки непосредственно на брус.

Повторяем операцию по обведению контура.

Все эти шаги нужны при установки накладных петель или угловых.

Установка простых «карточных» петель

Врезку петель начинаю с полотна двери.

После разметки необходимо по контуру пройти стамеской ( я обычно пользуюсь на 22 мм), аккуратно пристукивая молотком.

ВАЖНО ЗНАТЬ:
Если вы производите врезку в деревянные двери, то при разметке необходимо просмотреть стойку и полотно на наличие сучков. Если таковые имеются, то отступаем вверх, либо вниз на расстояние сучка.

Затем ставим стамеску плоской — без угла стороной вверх и послойно убираем материал, делая углубление под петлю. Повторяем все шаги для второй петли.

ВАЖНО ЗНАТЬ:
Ни в коем случае не переворачиваем стамеску режущим углом вниз. При ударе молотком режущая кромка пойдет не вдоль материала, а уйдет вниз, выбрав большее количество материала, чем нужно. Сильно заглубленная петля приведет к тому, что дверное полотно будет упираться в коробку и постепенно дверь деформируется.

На дверном брусе все делается абсолютно также. Маленький вам совет — для большего удобства можно открутить стойку от дверной коробки и вместе с пазами смонтировать место под ответную часть замка.

Врезка дверных петель на межкомнатную дверь — видео

Монтаж петель — бабочек

Для тех, кто не хочет «заморачиваться» со всеми вышеописанными процедурами — смело приобретайте петли — бабочки.

Благодаря тому, что при совмещении одна часть петли заходит в другую никаких манипуляция со стамесками можно не проводить. Достаточно приложить петлю к месту монтажа, просверлить отверстия и затянуть петлю.

Петли бабочки зачастую подкупают новичков своим главным достоинством — под них не требуется делать паз. Но при монтаже вы также должны учесть несколько нюансов:

перед установкой петли бабочки должны быть абсолютно хорошо выставлены. В результате перекосов петли двери будут пружинить или появится перекос при закрывании.
еще один недостаток таких петель — это невозможность снять дверное полотно, не открутив петлю. Тоже самое относится и к универсальным петлям.
так как «бабочки» монтируются без паза, то образуется не эстетический зазор.

Как врезать петлю — бабочку — видео

Установка угловых «карточных» петель

Друзья мои, все шаги по установке данных петель схожи с простыми петлями. Разница лишь в форме самих петель.

Одна из сторон выполнена в виде угла под 90°. Обычно межкомнатные двери имеют технологический зазор и при закрывании полотно входит в коробку, но если необходимо отсечь холодное помещение от теплого, то используют двери с притвором.

Притвор — это небольшой выступ по всей длине полотна, который перекрывает зазоры, тем самым ощутимо повышая изоляционные свойства дверей.

Установка скрытых петель

Скрытые петли обладают рядом преимуществ перед остальными:

очень простой уход
их практически не видно
повышенное сопротивление к взлому

Итак, чтобы грамотно врезать скрытые петли необходимо придерживаться данного алгоритма действий:

Для начала производим разметку. Она аналогична вышеописанным методам.
Формируем углубление под петлю. Здесь имеется маленький нюанс — все дело в том, что в большинстве своем форма скрытых петель не прямоугольная, а закругленная. Поэтому, если у вас нет фрезера, то «придется попыхтеть». Используйте маленькую стамеску.
Теперь, как при врезке замков, необходимо сформировать углубления под саму систему петли. Для этого воспользуйтесь дрелью с коронкой или со сверлом. Чтобы не «переборщить» с глубиной — предварительно замеряем петли. Чтобы результат проделанной работы вас не разочаровал подойдите к нему со всей возможной аккуратностью.
Петли осталось закрепить шурупами. Для этого помещаем их в ложе, просверливаем отверстия под шурупы и завинчиваем.

Как врезать скрытые петли — видео

Регулировка петель

Как бы грамотно не были установлены петли — ничто не вечно.

Со временем петли могут расшататься — это исправляется простым подтягиванием саморезов.

Скрытые петли, благодаря современному механизму, схожему с петлями пластиковых окон, позволяют производить регулировку в трех плоскостях.

Уход за дверными петлями

Любому механизму требуется уход и и петли тому не исключение.

Перед тем, как приступить к работам нужно очистить петли от накопившейся пыли и грязи.

Первый враг петель, который пагубно влияет на их эксплуатационные свойства — трение. Со временем заводская смазка теряет свои характеристики, что приводит к появлению скрипов и нарушению легкости хода дверей.

Чтобы этого избежать, достаточно раз в год проводить профилактику — смазывать петли. Смазать разъемные петли можно машинным маслом, либо литолом, немного разъединив петлю.

Для универсальных петель можно применить спрей WD-40.

После проделанных операций двери нужно несколько раз открыть и закрыть — для равномерного распределения смазки. Если что-то из грязи попало на дверное полотно, то нужно немедленно отмыть пятно.

Для предотвращения нарушения лакокрасочного покрытия не стоит протирать их абразивными веществами, также не стоит закрашивать петли, как это делали раньше. Повреждение покрытия приведет к коррозии материала и выходу из строя петли.

Чем смазать дверные петли — видео

Заключение

Ну вот и все, друзья мои.

Как видите установка дверных петель своими руками потребует от вас терпения и внимательности, но если вы будете соблюдать все вышеописанные рекомендации, то все у вас однозначно получится!

Всех благ и до скорой встречи!

Врезка петель своими руками по инструкции

Врезка дверных петель – это один из самых важных и ответственных моментов при монтаже дверей. Этот процесс требует особенного внимания и щепетильности, так как любое неправильное действие приведет к необратимым последствиям, которые обязательно отразятся на работе и внешнем виде дверной конструкции. Даже незначительные ошибки могут привести к повреждениям дверного полотна или коробки, а также к тому, что дверь будет стоять в проеме неровно. Это исправить будет очень сложно или невозможно вообще. Поэтому очень важно, чтобы все пункты инструкции были соблюдены, а сам процесс установки выполнялся с максимальной аккуратностью. Только так работы по врезке петель своими руками будут выполнены правильно.

Перед тем как врезать петли, их нужно, конечно же, выбрать. Эти элементы отличаются не только внешним видом, но и техническими характеристиками. В связи с этим разные типы петель устанавливают на разные виды дверных конструкций исходя из характеристик последних.

Виды дверных петель

Дверные петли разделяются на разные подкатегории по нескольким критериям.

В зависимости от материала, который использовался для изготовления, выделяют самые распространенные виды:

Петли, выполненные из латуни. Преимуществом этого материала является то, что он легко поддается обработке. Имеет высокую пластичность, в связи с чем его несложно отполировать или хромировать.
Стальные изделия. Достоинства этого материала невозможно оспорить, так как сталь является очень крепким металлом. Сроки эксплуатации таких дверных петель в несколько раз превышают сроки эксплуатации латунных изделий. В отличие от первого материала сталь со временем не «съедается» от трения и способна выдержать большие нагрузки.
В последнюю категорию входят изделия, выполненные из других сплавов. Сверху они покрываются различными составами, имитирующими цвет латуни, бронзы, золота и др.

По способу монтажа дверные петли подразделяются на следующие группы:

Накладные изделия. Этот вид петель хорош тем, что их не нужно врезать, что значительно облегчает рабочий процесс при выполнении монтажа своими руками. Они крепятся на поверхности дверного полотна и короба. Это в несколько раз уменьшает риск повредить конструкцию.
Врезные петли. Чтобы их установить, мастеру придется немало потрудиться. Физически работу по врезке выполнить нетрудно. Основная сложность состоит в том, что работать нужно очень аккуратно, так как врезку не всегда получается сделать правильно с первого раза.
Вкручивающиеся. Крепятся к дверному полотну и коробке при помощи штырей, предусмотренных конструкцией изделий.

Разнообразие видов

От направления поворачивания различают:

правосторонние;
левосторонние;
универсальные.

Чтобы правильно выбрать петли для установки на межкомнатную дверь, нужно учесть все технические характеристики первых и вторых изделий. Необходимо заранее представить себе результат, который вы хотите увидеть в итоге. Ведь каждый вид петель имеет преимущества и недостатки и может, как никакой другой, идеально подходить под тот или иной вид дверей.

В связи с тем, что видов дверных петель существует несколько, и монтаж каждого из них отличается от остальных, рассмотрим самый распространенный, а именно – врезку.

Врезка петель

Чтобы установить петли своими руками нужно заранее подготовить необходимые инструменты. Для работы потребуется следующее:

Дверные петли.
Дрель.
Шуруповерт.
Шурупы.
Сверла
Стамеска.
Молоток.
Карандаш.
Линейка или угольник.
Строительный уровень.
Деревянные клинья.

Порядок работы

Для проведения работы необходимы тщательные замеры

В первую очередь нужно разметить места крепления петель на дверном полотне. Как правило, петли устанавливаются на расстоянии 20 см от краев двери, но бывают исключения. В том случае, если в рекомендуемых местах на полотне есть сучки, то лучше переместить петлю вверх или вниз. Если не обратить внимания на эту рекомендацию есть огромный риск того, что придется покупать новую межкомнатную дверь. Дело в том, что закручивать шурупы в сучок категорически запрещается. В таком месте он в лучшем случае пойдет наперекос, в худшем – полотно расколется.

Итак, прикладываем петлю в нужном месте так, чтобы ось немного выступала за полотно. Контуры петли обводим карандашом, который должен быть хорошо заточен.

Далее рекомендуется взять линейку и нож для резки обоев и сделать небольшие углубления по назначенным линиям. Так уменьшится риск, что стамеска сместится с линии. Делать это желательно, но необязательно. Теперь берем стамеску, молоток и аккуратно отбиваем края будущих пазов. Углубления должны быть равными толщине петли.

Когда края отбиты, можно снимать верхний слой покрытия. Было бы намного проще, если бы в хозяйстве была фрезерная машинка. С ее помощью можно вырезать пазы быстрее и ровнее. Но если такой инструмент, как правило, имеется только у профессиональных строителей, то стамеска есть в каждого добросовестного хозяина, и работать придется ней.

После снятия покрытия ставим петлю в паз и шилом отмечаем места крепления шурупов. Убираем петлю и дрелью с тонким сверлом делаем отверстия на отмеченных местах. Если их не сделать и закручивать шурупы «на живую», дверное полотно может треснуть. Когда петля установлена и прикручена, проделываем такую же процедуру в месте крепления второй петли.

Установка петель на дверной коробке

Чтобы правильно сделать разметку на коробе нужно будет немного потрудиться. Будьте готовы к тому, что только своими руками выполнить работу будет тяжеловато, поэтому лучше позвать помощника.

Итак, ставим полотно в коробку. Выравниваем их относительно друг друга, выставляем нужные зазоры, контролируем ровность строительным уровнем. Снизу под полото подставляем деревянные клинья. Таким способом вы можете выставить необходимое положение дверей, которое вы хотите увидеть после окончания монтажа и установки полотна на его законное место.

Когда вы убедитесь, что дверь стоит идеально ровно, отмечайте места крепления петель на коробе. Чтобы сделать разметку более точно, желательно снять двери и приложить петлю к коробке так же, как и при врезке в полотно. То есть, обвести карандашом контуры.

Далее выполняем те же действия по вырезанию пазов, отметке и сверлению мест крепления шурупов.

После окончания подготовки пазов и отверстий снова поднимаем двери, сопоставляем петли с подготовленными местами крепления и закручиваем шурупы. Окончив фиксацию, проверяем работу дверей. Если все сделано правильно, результат вас порадует.

Как врезать петли в межкомнатную дверь своими руками

Если вы самостоятельно устанавливаете двери в квартире, то вопрос врезки петель для вас будет актуален. В этой статье обсудим, как самому врезать петли в межкомнатную дверь. Профессиональные монтажники пользуются для этой работы фрезой. Это правильное решение. Работа будет выполнена аккуратно, и сам процесс пойдёт быстрее. Но не у каждого домашнего мастера есть в наличии такой инструмент. Поэтому разберем вариант, когда для установки петель на межкомнатную дверь используется зубило и молоток. Процесс трудоёмкий, но общедоступный.

Тем, кто собирается приобрести ручной фрезер, рекомендуем ознакомиться с критериями выбора ручного фрезера по дереву.

Разметка

Работы производим, поставив дверь на торец. Отмеряем 200 мм от нижнего и верхнего края двери.

Разметка дверного полотна для установки петель.

Этот размер принципиален, дальше будет понятно, почему.

Прикладываем шарнир к этой отметке и обводим его карандашом по периметру.

Учтите две важные детали. Шарнир должен быть параллелен полотну. Подвижная часть навеса должна на 2-3 мм выступать за край.

Врезка посадочных отверстий

Профессионалы утверждают, что с помощью стамески и молотка аккуратно вырезать посадочные отверстия для петель невозможно, так как стамеска неизменно оставит на шпоне или ламинате дверного полотна рваные края. Это точка зрения владельца фрезы. Но при отсутствии профессионального инструмента работая аккуратно всё же можно.

Взяв острый канцелярский нож, и, сильно надавливая, прорежем ламинат по карандашной отметке.

Врезка посадочных отверстий для петли.

Когда ламинат или шпон будут полностью прорезаны, то вырезанную часть легко удалить с торца. После этого следует работать стамеской и молотком.

Нужно сделать окантовку паза. Ставим стамеску вдоль реза ламината и загоняем её ударами молотка на пару миллиметров в дерево. Стараемся работать аккуратно.

Если начать орудовать стамеской и делать окантовку, не прорезав ламинированное покрытие ножом, то тут и могут получиться рваные края. Но при этом способе такие недостатки не проявятся.

Аккуратно начинаем работать стамеской и углубляться в тело двери.

Паз уже имеет чёткие вырезанные границы, за которые нельзя выйти.

Старайтесь не заглубить отверстие посадки навеса глубже, чем толщина его карты.

В противном случае петля утонет слишком глубоко, и это отрицательно скажется на открывании. Идеально, если петля, вставленная в паз, находится в плоскости с торцом двери.

Крепления навеса на полотно

Устанавливаем петлю в готовое посадочное место. Отмечаем карандашом отверстия для крепления шарнира.

Врезка петли в межкомнатную дверь.

Теперь нужно засверлиться в отметки тонким сверлом.

Эта деталь важна для того, чтобы впоследствии при вкручивании саморезов не возникло напряжения материала.

Как альтернативный вариант подойдут также гвоздики, которые забиваем в отмеченные места, а потом вытаскиваем.

После этого крепим шарнир саморезами.

Тонкости крепления навеса на коробку

Есть мнение, что это трудный этап установки петель на межкомнатную дверь своими руками. Тут требуется большая точность. Если ошибиться на пару миллиметров и врезать шарнир неверно, то работа будет испорчена. Но есть две тонкости, которые помогут избежать ошибок на этой стадии.

Не обязательно делать паз для карты петли на элементе дверной коробки. Прикрепить шарнир, не заглубляя его в косяк, будет даже правильнее.

Это не только упростит задачу, но и даст дополнительное преимущество.

Расстояние между торцом полотна и косяком должно быть 2-3 мм. Если не готовим посадочное место на коробке, то это расстояние будет равно толщине карты навеса. То, чего и нужно добиться.

Разметка

Чтобы отметить место для петли на коробке, воспользуемся рулеткой. На боковой стойке собранной дверной коробки отмеряем от верхней части 203 мм.

Разметка боковой стойки коробки. На фото именно 203 мм.

Для крепления навеса на полотне мы ранее отмеряли 200 мм. На коробке отмечаем на 3 мм больше. Это высшая точка для крепления верхнего шарнира. Благодаря этому боковой элемент будет на 3 мм выше, чем дверное полотно. Таким образом, мы достигаем решения задачи, чтобы впоследствии расстояние между полотном и верхней частью коробки было также 3 мм. Нижнюю петлю прикручиваем просто по факту. Никаких замеров уже делать не нужно.

Крепление петли на коробку

Крепление производим как на дверь. Делаем отметки для саморезов, засверливаем отверстия и крепим. Если не предусмотреть углублений для саморезов, то при их вкручивании элемент может лопнуть.

Эти простые советы помогут вам самостоятельно врезать петли в межкомнатную дверь.

10 вещей, которые нужно знать, прежде чем переделывать свой интерьер в японский стиль

В Японии есть уникальный, эффективный и самый изощренный способ расслабить ум с помощью практики дзен. Дзен также отражается во всех аспектах жизни, в том числе Дизайн интерьера японского дома , который приносит каждому, кто входит в дом в японском стиле, ощущение спокойствия и расслабления. Основа учения дзэн, использующая простую, естественную сущность и сочетающая удобный и функциональный дизайн, заключается в расслабляющей и успокаивающей атмосфере в доме.

Если вы хотите внести мир в дизайн интерьера, вот пошаговое руководство по преобразованию вашего нынешнего дома в Японский дизайн интерьера .

1. Привнесите природу в свой интерьер.

Япония очень уважает и любит природу. Поэтому они стараются поддерживать прочную связь с миром природы. Самые известные способы сделать это — использовать традиционные японские растения, такие как бонсай и бамбук. Также можно использовать пальмы, орхидеи, цветущую вишню и красочные цветочные композиции.Поэтому обязательно добавьте растения в свой интерьер и сделайте его простым и естественным.

Еще один способ привнести природу в ваш интерьер — это использовать большие и широкие окна, которые позволяют наблюдать за природой со всех сторон. Вам потребуются большие окна, большие раздвижные стекла или вы можете использовать традиционные японские раздвижные двери для легкого доступа к природе.

2. Превратите свою ванную комнату в ванну для замачивания

Вода, как часть природы, также важна для японских домов.Считается, что японская ванна под названием Офуро обладает успокаивающим действием, она просто необходима в японском доме. Принятие ванн в небольших и глубоких ваннах с сиденьем — это традиция, которая успокаивает разум и полезна для здоровья. Поэтому убедитесь, что в вашей ванной комнате установлены ванны для замачивания, чтобы создать в вашем доме атмосферу, напоминающую спа.

3. Используйте японские раздвижные двери и ширмы для своего дома.

Японские раздвижные двери в основном созданы для экономии места; это потому, что японский дом имеет тенденцию быть маленьким.Японские двери или ширмы, сделанные из полупрозрачной бумаги внутри деревянной рамы, называются сёдзи. Однако, если вас беспокоит безопасность этой двери, вы можете приобрести современный вариант сёдзи из стеклянных панелей внутри деревянной сетки.

Сёйдзи имеет еще одно предназначение — это временная стена, которую можно открыть как можно шире, чтобы она не загораживала естественный свет и виды на природу. Вы можете заменить вашу текущую дверь на такую дверь; это отличный способ украсить свой дом японским стилем.Это также лучший способ сэкономить место, поскольку ваша дверь не займет много места.

4. Добавление элементов из дерева и бамбука в ваш дом

Еще одна часть природы, которую можно привнести в ваш дом, — это элементы из натурального дерева. Вы можете использовать мебель из натуральных пород дерева, таких как клен, кипарис, болиголов и красная сосна. Вы можете заменить имеющийся пол на деревянный. Или вы можете просто использовать татами, чтобы легко сменить пол.

Чистая линия дерева придаст вашему дому успокаивающий эффект.Поэтому, возможно, вам пора сменить мебель на деревянную.

5. Используйте мебель в японском стиле.

В Японии есть уникальная мебель, большинство из них невысокие и простой формы. Есть низкий столик в паре с подушками. Эта низкая к земле мебель сделает ваш дом более высоким потолком и будет выглядеть просторно и успокаивающе. Это лучший способ почувствовать себя в японском доме. Вы можете попробовать футоны — кровать, которая расстилается на полу.Это сэкономит вам много места.

6. Сделайте свой дом максимально простым

Японский дом в целом чистый и минималистичный, наполненный редкой и функциональной мебелью. Итак, если у вас уже есть несколько типов мебели, убедитесь, что вы расставили их как можно проще и чисто. Мебель в современном стиле с четкими линиями, особенно из натурального дерева, станет хорошим дополнением японского дизайна интерьера.

7. Используйте открытое пространство и естественное освещение

Еще одна особенность японского дизайна интерьера — открытое пространство и естественное освещение, чтобы украсить дом.Поэтому владелец должен держать окна подальше от каких-либо препятствий, или вы можете использовать бамбуковые шторы для более аутентичного вида. Естественное освещение позволит вам соединиться с природой, поэтому вы почувствуете себя спокойным и расслабленным.

8. Используйте естественные цвета в дизайне интерьера

В японском дизайне интерьера используются естественные и нейтральные цвета. Вы можете использовать пол из дерева или серого камня, белые стены и мебель коричневого или черного цвета. Однако не забудьте добавить побольше зелени растения.Сделайте это простым и естественным.

9. Обеспечьте место для медитации и познания японской культуры

В японской культуре есть множество вещей, которые обеспечат безмятежную и спокойную атмосферу для медитации, чаепития или йоги. Возможно, вы захотите переделать свою нынешнюю гостиную в место для медитации или отдыха. Не забудьте добавить элементы из дерева, например, растения и воду. Таким образом, у вас будет место, где вы сможете по-настоящему насладиться японским дизайном интерьера.

10. Добавьте японские аксессуары

Вы можете добавить некоторые аксессуары, такие как японская письменность, японское искусство или просто водяной бамбук.Тем не менее, убедитесь, что вы провели небольшое исследование и поняли, что написано на произведениях искусства.

Это все 10 вещей, которые следует учитывать, если вы хотите применить японский дизайн интерьера в своем доме. Наслаждайтесь ремонтом дома!

Глоссарий UX-дизайна: как использовать средства в пользовательских интерфейсах | by Tubik Studio

Приобретая профессиональные знания и навыки, дизайнеры сталкиваются с множеством специфической терминологии. Мы уже опубликовали сообщения с ключевыми терминами по темам юзабилити и веб-дизайна, бизнес-терминами и сокращениями, элементами навигации и цветовыми терминами. Новая статья продолжает тему психологии в дизайне пользовательского опыта и добавляет новый выпуск в Глоссарий UX-дизайна. Сегодня мы говорим о аффордансах , тонких подсказках, которые помогают пользователям взаимодействовать с интерфейсом e.

Доступность — это свойство или свойство объекта, которое представляет подсказку о том, что можно сделать с этим объектом. Короче говоря, аффордансы — это подсказки, которые подсказывают, как пользователи могут взаимодействовать с чем-либо, будь то физическое или цифровое. Например, когда вы видите дверную ручку, это подсказка, которую вы можете использовать, чтобы открыть дверь. Когда вы видите значок приемника, это дает вам подсказку, по которой вы можете щелкнуть по нему, чтобы позвонить. Финансовые средства облегчают нашу жизнь, поскольку они поддерживают наше успешное взаимодействие с миром физических вещей и виртуальных объектов.

Проверьте экран трекера полива ниже. За доли секунды вы поймете, что нужное действие выполнено — галочка это показывает. Значки на панели вкладок подскажут, что вы можете делать с приложением: проверить свой набор растений (эта вкладка активна, поскольку она окрашена, а другие — нет), добавить новое растение или проверить свой профиль. Это аффордансы в действии.

Отслеживание полива

Термин был впервые введен психологом Джеймсом Гибсоном, который глубоко исследовал зрительное восприятие.Он впервые использовал этот термин в своей книге «Чувства, рассматриваемые как системы восприятия » в 1966 году. В 1979 году он уточняет определение своей терминологии в книге «Экологический подход к визуальному восприятию»: « Возможности окружающей среды являются что он предлагает животному, что дает или снабжает, для хорошего или для плохого. Глагол «позволить себе» можно найти в словаре, а существительное — нет. Я придумал. Я имею в виду то, что относится как к окружающей среде, так и к животным, чего не делает ни один существующий термин.Это подразумевает взаимодополняемость животного и окружающей среды. »Согласно Гибсону, люди склонны изменять свое окружение, стремясь сделать его доступность более подходящей для них и облегчить себе жизнь. Изучение возможностей окружающей среды становится важной частью социализации.

Применительно к дизайну этот термин относится только к тем возможностям физического воздействия, о которых пользователь знает. С этой точки зрения термин получил свое дальнейшее развитие в исследованиях Дональда Нормана в книге 1988 года «Дизайн повседневных вещей ». По словам эксперта, «… термин аффорданс относится к воспринимаемым и действительным свойствам вещи, в первую очередь к тем фундаментальным свойствам, которые определяют, как вещь может быть использована. […] Финансирование дает убедительные подсказки о работе вещей. Тарелки для толкания. Ручки поворотные. Слоты предназначены для вставки вещей. Мячи предназначены для метания или подпрыгивания. Когда используются преимущества, пользователь знает, что делать, просто взглянув: изображение, этикетка или инструкция не нужны. »

С появлением различных пользовательских интерфейсов аффордансы получили новый вектор развития. Мы провели сотни операций с различными действиями, инструментами и вещами. Теперь мы также выполняем множество операций, просто щелкая мышью или касаясь экрана. Это заставляет UX-дизайнеров работать над новыми способами представления аффордансов, которые аккумулируют шаблоны и знания, которые люди получают из реальной жизни в цифровых взаимодействиях. Этот опыт кардинально отличается, поэтому меняются и подходы.

Возможности пользовательского интерфейса можно классифицировать по их производительности и представлению.В любом случае, их главная цель — актуализировать уже имеющиеся у людей знания и опыт, чтобы упростить процесс взаимодействия.

По их производительности мы можем найти явные и скрытые подсказки в пользовательском интерфейсе.

Явные аффордансы основаны на широко известных и типичных подсказках, которые направляют пользователя к определенному действию. Например, когда вы видите кнопку, созданную как элемент, на который можно нажимать, он же визуально похож на кнопки в физическом мире, вы понимаете, что можете щелкнуть или коснуться ее для взаимодействия.Если он поддерживается текстом или значками, аффорданс становится еще более ясным: он информирует вас, какова будет обратная связь от системы.

Веб-страница Веб-сайт для гурманов : Кнопка CTA является кликабельным элементом, а текст говорит о том, что эта кнопка позволяет пользователю делать.

Неявные аффордансы не так очевидны. Они скрыты и могут быть раскрыты только в определенном потоке действий пользователей. Именно в тех случаях, когда мы получаем всплывающие подсказки или пояснения, наведенные на элемент макета.Другими примерами являются разнообразные многослойные элементы навигации, такие как раскрывающиеся меню или раскрывающиеся кнопки, которые не отображаются постоянно или с первых секунд взаимодействия, но открываются после определенной операции. Пожалуй, одним из самых спорных моментов здесь является гамбургер-меню, которое скрывает доступ к функционалу за специальной иконкой.

Кнопка «Гамбургер» в заголовке веб-сайта Slopes скрывает расширенное меню веб-сайта

Графические возможности представлены с визуальными эффектами, применяемыми к интерфейсу и помогающими пользователям сканировать его функциональность.Все виды графики воспринимаются быстрее и запоминаются лучше, чем копии, поэтому их важность невозможно переоценить. Среди них можно отметить следующие.

Фото

Тематические фотографии, фотографии предметов, аватары и заголовки представляют визуальную поддержку на основе информации о том, что обычно пользователи могут делать с приложением или веб-сайтом (покупать, общаться, показывать, смотреть, изучать, писать и т. Д.) специфическим особенностям. Скажем, если приложение позволяет пользователю сохранять рецепты и делиться ими, неплохо установить немедленную связь, используя соответствующие фотографии, как в примере ниже.

Vegan Recipe App

Брендовые знаки

Логотипы, корпоративные знаки и цвета, нанесенные на веб-сайт или приложение, представляют собой немедленный намек на связь пользовательского интерфейса с конкретным брендом, что может быть значительным преимуществом для его постоянных клиентов.

Логотип на экране-заставке и в заголовке Приложение «Ювелирные изделия для электронной коммерции» устанавливает ссылку на бренд

Иллюстрация

Тематические иллюстрации и талисманы могут дать пользователям четкие подсказки.Ниже вы можете увидеть всплывающее окно, информирующее пользователей о наклейках на Хэллоуин в Toonie Alarm с хорошо известной визуальной подсказкой — тыквой на Хэллоуин.

Toonie Alarm

Icon

Значки интерфейса представляют, пожалуй, самую разнообразную группу визуальных возможностей. Эти пиктограммы очень символичны и в основном используют подсказки, взятые из реального мира, чтобы пользователи могли быстро их понять. Более того, после того, как некоторые значки теряют связь с исходными физическими объектами, они по-прежнему представляют полезные возможности, если их запоминает большое количество пользователей: хороший пример — дискета для «сохранения».Сердечко или звезда сразу же свяжут вас с избранным, лупа подскажет, что это поиск, а значок камеры не заставит вас долго понимать, что это для фотосъемки.

Приложение для изучения китайского

Иконки также используются в качестве эффективных подсказок для классификации контента: категории и разделы работают намного быстрее благодаря поддержке правильной графики.

Blog App

Button

Будучи одними из основных интерактивных элементов, кнопки стали хорошо узнаваемыми элементами интерфейсов.До эры GUI он использовался во множестве физических вещей, от простых калькуляторов до сложных информационных панелей. Все мы хорошо знаем, что делать с кнопкой. Дело в том, чтобы сделать его видимым и очевидным как кнопка в пользовательском интерфейсе. Формы, контраст, цвета и копия — все это здесь очень помогает.

Как вырезать дверные петли: 3 простых метода

Одним из наиболее важных шагов при установке новой двери является вырезание дверных петель.

Однако мысль об этом может превратить простой в остальном проект в пугающий и сложный.

К счастью, дверные петли легко вырезать, используя всего несколько простых инструментов и некоторые базовые знания.

Я знаю, что после того, как вы прочитаете это руководство, вы почувствуете себя уверенно, вырезая пазы в новой двери для дверных петель.

Вот как вырезать дверные петли тремя разными интуитивно понятными способами.

Что вам понадобится

Точные инструменты и материалы, необходимые для этого проекта, зависят от выбранного вами метода.

Вот что вам понадобится:

Метод I: Долото

Метод II: Маршрутизатор

Метод III: Сверло

Сверлильный пресс
Долото Форстнера

Вам также понадобится следующий:

Мой любимый метод вырезания дверных петель — долото, поэтому я сосредоточусь на этом методе в первую очередь.

Метод I: Зубило

Для меня долото — лучший способ прорезать паз для дверной петли, потому что он простой и дешевый.

Шаг I. Отметьте и измерьте

Найдите время, чтобы измерить размещение и положение дверных петель.

Затем перенесите эти измерения на саму дверь. Отметьте карандашом, где вы хотите сделать вырез.

Поместите отмеченную дверь на пилу так, чтобы вырезать паз вверх.

Шаг II: Надрезать врезку

Используйте канцелярский нож, чтобы надрезать область врезки.

Проведите ножом по этой области несколько раз, пока не появится твердый контур шарнира.

Контур петли даст вам своего рода шаблон для использования на следующем этапе этого процесса с долотами.

Шаг III: Сделайте пропил

Используйте молоток, чтобы вбить долото в контур петли.

Удалите тонкие стружки с дерева, многократно используя долото и молоток. Следует быстро выкопать небольшую ямку, в которой пойдет петля.

Мне нравится вставлять петли во время работы, чтобы не вынуть слишком много сразу.Вносите небольшие изменения, пока петли не встанут идеально.

Метод II: Маршрутизатор

Шаг I: Измерьте и отметьте

С помощью рулетки и столярного карандаша отмерьте положение дверных петель и отметьте место разреза.

Шаг II: Используйте шаблон для врезки

Для более точного разреза используйте шаблон для прорезания в месте расположения каждой из отмеченных петель, чтобы разрез проходил там, где вы хотите.

Шаг III: Выполните пропил

Установите глубину на фрезере.

Затем погрузите фрезер на желаемую глубину, пока не выкапываете всю площадь паза.

Примерьте петлю и при необходимости отрегулируйте ее. Я обычно делаю эти небольшие корректировки зубилом, а не маршрутизатором.

Метод III: Сверло

Другой способ вырезания дверных петель, согласно This Old House, — это сверло. Перед началом работы обязательно установите сверло Форстнера.

Шаг I. Отметьте и обмерьте

Еще раз, этот метод вырезания дверных петель начинается с выполнения точных измерений.

Используйте рулетку, чтобы измерить положение дверных петель на двери. Перенесите те же размеры на дверной косяк, чтобы убедиться, что они совпадают.

Отметьте место петли на двери и затем подперните дверь на пилорамах так, чтобы контур петли был направлен вверх.

Шаг II: Просверлить паз

Установите глубину паза, чтобы не просверлить глубже, чем вам нужно.

При использовании дрели важно сверлить медленно и равномерно, чтобы контролировать глубину резания и предотвращать любые повреждения.

Начните с краев контура сверла, продвигаясь к центру сверлом. Вы сделаете грубый паз в кратчайшие сроки.

Шаг III: Очистка кромок

Вместо того, чтобы продолжать сверлить прорезь дверной петли, я рекомендую очистить острые кромки зубилом.

Долото дает вам больше контроля над очисткой кромок и имеет меньший риск ошибки, чем сверло.

Время от времени пробуйте дверные петли, пока они не встанут идеально.

Последние мысли

Поначалу может показаться трудным научиться вырезать дверные петли.

Но обещаю, что после прочтения этого гайда проект покажется вам прогулкой по парку.

После того, как вы закончите установку новой двери, почему бы не ознакомиться с некоторыми из моих любимых проектов DIY, чтобы сохранить хорошие времена?

Какой фрезерный станок использовать для дверных петель

Когда я начал работать над дверными петлями, меня также смущало правильное использование фрезы для дверных петель.В то время для меня это было довольно сложно, потому что я еще не разбирался в битах роутера. Поэтому я тщательно исследовал, какую фрезу использовать для дверных петель.

Если вы думаете, что у вас есть коронка с верхним подшипником, и вы выполняете свою работу с этой коронкой, то это будет проблемой для вас, потому что я также пробовал коронку с верхним подшипником с другой длиной фрезы с моей работой и разочарован. Но не волнуйтесь, я здесь, чтобы помочь вам с лучшими фрезами для дверных петель.

В этой статье я расскажу вам об идеальной фресе для дверных петель.Для этой цели используется долото для врезания в петли. Использование фрезы этого типа — отличный способ решить вашу задачу. Врезка — это полое пространство, используемое для запорных механизмов и дверных петель.

Вот ответ на ваш вопрос о том, какую фрезу использовать для дверных петель. Это описание будет полезно для вас при покупке.

1. Йонико 14176q

Yonico 14176q петли для обрезки шаблонов долбежный фрезерный станок имеет диаметр фрезы ¾ дюйма и глубину резания дюйма.Идеальная фреза для фрезерования пазов дверных петель использует шаблон петли. Имеет небольшую глубину реза и центральное лезвие. Вы можете использовать этот бит с маршрутизатором или без него.

Эта фреза имеет идеальное сочетание хвостовика ¼ дюйма и ½ дюйма. Вес изделия 0,64 унции. Фрезу называют плоской, поскольку она должна опираться на вал и не может быть перемещена из положения.

Эту фрезу можно использовать как прямую. Вы можете использовать его для обрезки углов приклеиваемых боковых досок.Длина этой фрезы позволяет сразу выровнять две панели толщиной ¾ дюйма. Вы можете сделать комоды, строительные шкафы, книжные шкафы и т. Д.

Плюсы

Отлично за деньги
Высококачественная фреза
Совместимый
Пожизненная гарантия

Минусы

Нет (Я тоже пользуюсь этим брендом. В изделии нет дефектов)

Рекомендация: если вы новичок и не решаетесь покупать эту фрезу, потому что не знаете об этой марке, поверьте мне, это будет отличный выбор, если вы выберете фрезерную фрезу с шарниром.Я порекомендую вам купить эту замечательную фрезу, которая отлично зарекомендовала себя. Вы останетесь довольны качеством и ценой фрезы. Фантастический бит, который прекрасно работает. Я также использую эту фрезу и буду рекомендовать вас.
Заключение
Фреза для врезных петель, идеальная фреза для дверных петель. Вы можете легко использовать эту фрезу с ручным маршрутизатором и столом маршрутизатора. Если вы хотите завершить свой проект, вам необходимо купить эту фрезу.
Этот фрезерный станок порадовал меня своей безупречной работой, и я надеюсь, что вам понравится этот замечательный инструмент.Я думаю, что приведенное выше описание будет вам полезно. Пришло твое время. Просто купите эту фрезу и упростите себе работу. Если у вас есть какие-либо вопросы или проблемы, связанные с этой темой, задайте их в разделе комментариев. Я здесь, чтобы решить вашу проблему. Удачи!

Статьи по теме
Как использовать фрезу для ламината
Лучшие наборы бит для маршрутизатора | Маршрутизаторные биты MLCS, Freud и Yonico
Как использовать фрезу «ласточкин хвост»?
Как использовать фрезы для дерева | Биты маршрутизатора для начинающих
Как использовать фрезу с выпуклым носиком?
Как использовать фрезу для гребня и паза?
Какой фрезерный бит использовать для создания вывесок?
Какая фреза для обрезки ламината?
5 обзоров лучших приспособлений для дверных петель, которые сделают вас дверным мастером [2021]
Вырезание прямоугольников на двери кажется утомительной и утомительной работой.Но это не так, как кажется! Приспособления для дверных петель — это электроинструмент, который обязательно должен быть в вашем арсенале, независимо от того, новичок ли вы или занимаетесь обработкой дерева в качестве своей профессии. Эти зажимные приспособления не менее волшебны в точном разрезании дверей в соответствии с размером петли для бесшовной фурнитуры; но для этого вам понадобится лучший зажим для дверных петель.
Большинство приспособлений для дверных петель теперь оснащены направляющими, которые позволяют даже новичку отрезать точный размер на ветру. Вы все еще в замешательстве? Не беспокойтесь, так как мы здесь с этим лучшим руководством по обзору дверных петель, которое, несомненно, будет для вас информативным письмом.
Что такое фиксатор дверных петель в «Фактическом»?
У многих из вас может быть плавающее представление о приспособлении для дверных петель, но мало кто знает о преимуществах. Итак, если вы один из тех, кто задается вопросом, что такое джиг? Не смотрите дальше! Это инструмент для резки петель, который направляет маршрутизатор, чтобы умело вырезать петлю (паз). Существует множество умных насадок и периферийных устройств, которые служат в качестве ориентира, без которого точная резка является мечтой для многих.
Один из таких умных атрибутов, который следует искать в лучшем шаблоне дверных петель, — это то, что он должен быть «прочным, прочным и долговечным.«Он должен быть достаточно устойчивым, чтобы не двигаться. Направляющая должна поддерживать различные фрезы и даже долота. Все мои рекомендации ниже соответствуют этим критериям.
У вас нет времени читать это полное руководство? Не стоит беспокоиться! Мы заботимся о вашем времени и инвестициях. Вот наш лучший выбор в этом отношении, чтобы помочь вам заключить выгодную сделку и инвестировать в электроинструмент, который того стоит!
Лучший выбор для приспособлений для дверных петель — быстрый взгляд!
Лучшее соотношение Мортизер
Ryobi A99HT2 Монтажный комплект дверной петли
Ryobi A99HT2 — идеальный выбор, если вам не нужно навешивать несколько дверей.Оснащенный умными атрибутами, которые делают его в 10 раз лучше долота, этот петлевой зажим для дверей поможет вам сэкономить от 30 минут до часа на каждую петлю.
Это не только это, но вы можете правильно и быстро вырезать прорези дверных петель на ветру. Несмотря на то, что он пластиковый, набор шаблонов дверных петель обладает впечатляющей прочностью и подходит для дверей любой стандартной толщины.
Приспособление для фрезерования дверных петель Ryobi в основном продается в США и на канадском рынке с полным расцветом и приобретает известность как никакой инструмент! Эквивалентный лучший шаблон для дверных петель в модели U.K. market — это модель Ryobi A99HT2. Дверная петля — важная составляющая процесса установки двери.
За последнее время мы составили обновленный список из 5 лучших приспособлений для дверных петель, потому что других нет в наличии на Amazon.
Сравнительная таблица лучших приспособлений для дверных петель с рейтингами:
5 лучших приспособлений для дверных петель
1.Ryobi A99HT2 Монтажный комплект для дверных петель
Основные характеристики
Не ищите лучшего приспособления для дверных петель для своего дома D.И.Я. гараж или коммерческая мастерская, так как этот Ryobi A99HT2 привлек внимание. Он оснащен фиксатором, который надежно фиксирует дверь. Вам не нужно использовать шурупы или гвозди. Это идеально подходит для всех стандартных дверей и ворот. Устойчивая пластиковая платформа устройства не будет двигаться во время фрезерования, что делает его самым надежным приспособлением для крепления петель на все времена.
Кроме того, он имеет съемные пластиковые вставки, которые подходят для всех стандартных размеров петель. Этот шаблон дверной петли подходит как для долот, так и для фрезерных станков.В кратчайшие сроки вы получите финишные врезки заводского типа для дверных петель. Кроме того, не беспокойтесь о пазах и поиске правильной биты для этой работы — Ryobi предоставит вам полный комплект для установки, включая все периферийные устройства.
Двусторонние края идеально подходят для квадратных и круглых петель размером 1/4 дюйма и 5/8 дюйма. В целом этот электроинструмент можно считать впечатляющим устройством, которое можно использовать для тяжелых дверей. Если вы плотник и время от времени делаете петли, это устройство отлично подойдет.
Когда у вас появится этот мощный, прочный, но компактный зажим для дверных петель Ryobi, вы больше не сможете вернуться к долоту! Bosch Palm Router — один из самых удобных портативных маршрутизаторов с приспособлением для врезания петель Ryobi. Обратите внимание, что если вы хотите установить дверные замки, вам понадобится монтажный комплект для дверных замков, и Ryobi предоставит вам все необходимое!
Фреза входит в комплект
Станок имеет встроенные возможности регулировки
Встроенные пластиковые зажимы обеспечивают прочность и универсальность
Контроллер организации позволяет защитить бит
Съемная направляющая для точной резки
Пластик имеет низкую прочность.
2.Kreg Tool Company KHI-HINGE Зажим для скрытых петель и насадка
Основные характеристики
С помощью этого зажимного приспособления для скрытых петель вы можете легко установить дверцу кухонного шкафа и многое другое! Сверло 35 мм входит в комплект поставки, что позволяет выполнить работу в кратчайшие сроки. Этот предмет гарантирует, что ваша прихожая может получить идеальную форму петель без особых усилий.
Встроенные измерительные шкалы помогают обеспечить повторяемость результатов. Это устройство включает в себя направляющую для насадок и стопорное кольцо, чтобы вырыть идеальную яму.Сверло высокого качества и с твердосплавным наконечником диаметром 35 мм в стиле Форстнера — чего еще требует ремесленная работа!
Профессиональное приспособление для скрытых петель для дверей шкафов и многого другого для точной и аккуратной резки.
Простота ремонта
Просверлить отверстия идеально из-за качественного сверла.
Повторяемые результаты качества
Excellent Инструкция по эксплуатации
Петли для шкафов — одно дело, особенно когда вы D.И.Я. человек.
3. КАБЕЛЬ ПОРТЕР 59381 Набор шаблонов для стыковых петель
Основные характеристики
Этот набор шаблонов петель изготовлен из алюминия и отличается высокой прочностью. Этот комплект приспособлений для дверных петель также прост в обращении. Вы можете вырезать прорези для петель размером от 3 до 6 дюймов с шагом 1/2 дюйма.
Этот набор шаблонов врезных петель в основном предназначен для профессионалов, которые зарабатывают себе на жизнь навешиванием нескольких дверей. Кроме того, трехшарнирная полная установка может работать для дверей различных размеров и конструкций.Даже машина позволяет управлять высотой прорезания двери от 7 до 8 футов. Это очень точный зажим, который можно прикрепить как к краю двери, так и к косяку.
Кроме того, устройство обеспечивает быстрое, простое и точное управление. Цена выше из-за того, что в комплект входят несколько шаблонов петель для дверей и дверных коробок разной высоты. Бита с твердосплавными напайками и направляющие для шаблонов прилагаются, чтобы помочь вам сделать правильный выбор.
Лучше всего подходит для подвешивания нескольких дверей
Долговечный, в отличие от пластиковых приспособлений, не ржавеет
Простота настройки
Подходит практически ко всем размерам дверных петель
Хорошая конструкция с использованием алюминиевых шаблонов
В комплект входит футляр и твердосплавная коронка высокого качества
Отлично подходит для профессионалов и коммерческого использования
Очень тяжелый и неуклюжий
Не дешево
Связанный: Для обзоров, связанных с гаражными воротами, у нас есть некоторые здесь для открывателей гаражных ворот
4.PORTER-CABLE 59370 Шаблон дверной петли
Основные характеристики
Вы ищете быстрое, эффективное и компактное приспособление для крепления дверных петель? Не беспокойтесь, ведь у нас есть это устройство Porter-Cable 59370, сделанное из прочного стекловолокна и фиксирующих штифтов для обеспечения безопасности и надежности во время резки.
С помощью этого красивого устройства вы можете быстро вырезать прорези для петель. Он оснащен фиксирующими штифтами и двуглавыми гвоздями, чтобы обеспечить уникальную более безопасную среду. Легкость снятия и долговечность позволяют легко обращаться как профессионалам, так и любителям.
Кроме того, врезной маршрут завоевывает популярность среди участников. Таким образом, вы можете найти высокоскоростные врезные фрезы и опорные штифты вместе с продуктом. Прочные гвозди с головкой легко снимаются, что обеспечивает простоту использования и является идеальным выбором для новичков. Инструкция по эксплуатации, которая поставляется вместе с продуктом, проста.
Продукт является O.M.E. авторизованная часть. Он подходит для различных моделей портеровского кабеля. Компания-производитель находится в U.S.A. Компания предоставляет годовую гарантию на продукт. Вес устройства составляет всего 6,4 унции. Размеры устройства — 1 х 7 х 15,9 дюйма. Цена товара мизерная.
Вам будет приятно узнать, что рейтинг петли впечатляет; благодаря простоте использования и стабильной производительности. Пользователи с удовольствием этим пользуются. Не стесняйтесь выбирать этот продукт. Несомненно, это один из лучших наборов шаблонов дверных петель, доступных на рынке, поскольку они имеют направляющие подшипников.Широко применяется в столярных работах.
Двуглавые гвозди легко снимаются и обрабатываются.
Высокоскоростной врезной фрезерный станок обеспечивает универсальность при резке древесины.
Устройство выпускается в 8-ми петлях разного размера.
Быстрая и простая установка.
Дешевая фреза, замедляющая процесс.
5. Milescraft 1213 HingeMate 300
Основные характеристики
Вы ищете безопасность и надежность своего дома с прочной качественной дверью и улучшенным внешним и внутренним обликом? Не беспокойтесь, так как эта фрезерная машина будет соответствовать пазам для петель, ответных планок и многого другого для лучшей совместимости.
Кроме того, простота использования MilesCraft нашла отражение в достижениях в области обрезки деревянных дверных петель. Шаблон с прочным стальным каркасом позволяет профессиональным деревообработчикам отмечать свои практические навыки в этой области.
Кроме того, фреза с карбоновым наконечником оснащена переключателями толщины двери в диапазоне от 1-3 / 4 до 1-3 / 8-дюймовых дверей. Центрированная лента позволяет направляющей скользить по рассматриваемому материалу, что упрощает резку и плавную установку.
Центрирующая лента обеспечивает точную установку дверной фурнитуры.
Прочный карбид вольфрама позволяет фрезеру плавно резать, обрезать и скользить.
На этом электроинструменте нет необходимости использовать направляющие втулки.
Не очень прочный для длительного использования
Как использовать лучшее приспособление для дверных петель — полная демонстрация
Следуйте руководству по эксплуатации
Никогда не начинайте работу с электроинструментом, если вы полностью экипированы инструкцией по эксплуатации и защитным снаряжением.Есть много вариантов для лучших приспособлений для дверных петель, и есть вероятность, что вы попадете в сложные инструкции и сложное оборудование.
В зависимости от марки инструмент для дверных петель может отличаться. Вы найдете подробные инструкции по продукту. Многие комплекты дверных петель имеют различные размеры резки и возможности регулировки, которые необходимо отрегулировать перед началом процесса.
Помимо этого, множество приспособлений для дверных петель можно разделить на отдельные категории, каждая со своими преимуществами.В Abledata вы можете найти разные определения дверных петель.
Шаги для начала работы над лучшими приспособлениями для дверных петель
Чтобы вырезать пазы для петель, необходимо выполнить несколько шагов. Попрактиковавшись несколько раз, вы сможете делать это правильно. Ниже приведены несколько шагов, которые необходимо выполнить, прежде чем начинать какие-либо проекты по обработке, резке и обрезке дерева с помощью этих электроинструментов.
Первый и самый важный шаг — узнать размеры зажимного приспособления и двери, чтобы они соответствовали совместимости.
Затем поместите его на дверь с идеальной формой петли.
Обязательно устанавливайте и то, и другое с особой осторожностью и осторожностью.
Отрегулируйте ползунок, чтобы надежно и точно установить его для достижения идеальных результатов.
Обязательно очертите деревянный объект, прежде чем приступить к резке рассматриваемого предмета.
Определите правильный калибр, и вам нужно проверить глубину настроек вашего маршрутизатора, прежде чем вы начнете резать.
После этого осторожно снимите зажимное приспособление и отрегулируйте его с помощью паза для точной подгонки.
Меры предосторожности при использовании приспособления Best Door Hinge Jig
«Правильная глубина резания» — вот что делает эти дверные петли лучшим выбором для профессионалов! Вы можете проверить точную глубину пропила, удерживая фрезер над приспособлением. Затем вставьте наконечник сверла в калибр, который вы выбрали ранее.
Существует множество способов изменить рабочие характеристики дверной петли. Эти модификации также могут попадать в категорию профилактических мероприятий.Если у вас в мастерской есть фрезерный станок для ламината, всего несколько изменений помогут.
Вам просто нужно удерживать фрезер над гуськом и точно настроить приспособление на направляющей. С другой стороны, если вы работаете с небольшим маршрутизатором, достаточно скользящих регулировок, чтобы удерживать приспособление и фрезу на месте.
После выполнения скользящих регулировок и точной настройки не забудьте очертить рассматриваемый объект, поскольку это поможет вам в точной обрезке и обрезке.Соблюдайте меры предосторожности при обращении с приспособлением для резки и обрезки.
Какое защитное оборудование вам нужно, чтобы использовать лучшие приспособления для дверных петель?
Безопасность превыше всего при обращении с электроинструментом. То же самое и с этими лучшими приспособлениями для дверных петель! Таким образом, предлагая вам множество вариантов регулировки и направляющих, эти машины упрощают работу своих рабочих. Обязательно держите под рукой защитное снаряжение, чтобы избежать неприятностей.
Здесь мы составили список. Существует полное руководство по защите рабочих от опасностей, связанных с деревообработкой.
Шаблон для фрезерного станка дверных петель
Приспособление для дверных петель требует правильной установки при резке или обрезке деревянной двери. Таким образом, при обрезке дверной петли лучше использовать шаблон. Если вы впервые используете петлю, будет большим благословением использовать этот шаблон для изготовления направляющей для резки в соответствии с потребностями.
Как только вы освоите это, вы можете сделать это вручную.Вы можете купить шаблоны по нижней ссылке. Также можно врезать им косяк. Обязательно выберите прочный шаблон, так как он может сломаться при ударе молотка. Вы также можете проверить лучшие приспособления «ласточкин хвост», чтобы все было в счет.
купить в amazon
Шаблон петли для кухонной двери
Приспособления для кухонных петель обычно немного отличаются от обычных. Это потому, что на кухонных полках он должен быть стильным, но в то же время удобным. Тем не менее, еще одним дополнением к списку функций является надежность и долговечность, как того требует кухонный гаджет!
В большинстве случаев люди не используют на кухне сверхпрочные входы или тяжелые двери.Но убедитесь, что у вас есть хороший, потому что вы захотите менять их раз в год. Вы можете найти лучшее приспособление для петель для кухни на Amazon
.
купить в amazon
Пружинная дверная петля
Пружинные петли — это еще один тип, который может испортить сложную установку. Но не волнуйтесь, процесс будет намного проще, если вы выберете правильный. Пружинные дверные петли бывают разных размеров — обычно в упаковке по две, четыре или больше. Сначала вы выбираете то, что вам нужно, а затем заказываете соответственно.Чаще всего они используются в общественных местах.
Итак, убедитесь, что цвет соответствует всему и, конечно же, двери. Это приспособление для дверных петель — это круто.
купить в amazon
Лучший фрезерный станок для дверных петель
Маршрутизатор неизбежен, если вы работаете с петлями. Согласно нашим исследованиям, насадка для матричного маршрутизатора BLACK + DECKER BDCMTR — лучший небольшой маршрутизатор для дверных петель, и тому есть множество причин! Он имеет прочный и прочный внешний вид, а также возможность быстрой регулировки и исключительную способность к обрезке.
В целом, декоративные элементы из дерева и фрезерование петель принесут этой машине широкую известность среди профессионалов.
купить в amazon
Важное различие между приспособлениями и приспособлениями
И приспособления, и приспособления имеют уникальные атрибуты, которые дополнительно оснащены их периферийными устройствами. Некоторые устройства относятся к категории приспособлений или приспособлений, в то время как другие могут использоваться и в том, и в другом.
Приспособления различаются по категориям.Самыми распространенными и широко используемыми являются приспособления для трамбовки, ювелира и сварщика. Преимущества приспособления и особенности увеличивают производительность. Это может устранить дополнительные затраты на позиционирование и повысить эффективность.
Скрытая петля-зажим
Скрытая петля приспособлена для современных дверей гардеробных. Он включает электрическую ручку для плавной работы. Для хорошего обслуживания здесь предусмотрена яма. Чтобы создать эту яму, приспособление должно быть размещено в идеальном положении.Пользователь должен использовать раму для лучшей отделки.
Лучшие на рынке качественные зажимные приспособления для скрытых петель
Неважно, новичок вы или профессионал, кондукторы — обязательная вещь, которую нужно добавить в ваш арсенал для создания лучших изделий из дерева и новых технологий D.I.Y. двери. Итак, вот список лучших приспособлений для дверных петель, которые сделают вас мастером дверей.
Kreg Tool Company KHI-HINGE Зажим для скрытых петель
Этот инструмент является одним из надежных установочных инструментов, рассчитанных на длительную безупречную службу.Kreg Tool превзошел все остальные в списке, оснащенный прочными и прочными периферийными устройствами и интеллектуальными функциями на борту.
Кроме того, вам понравится простая настройка и гибкий процесс использования. Заменить относительно легко, а цена довольно низкая. Очень рекомендую вам рассмотреть этот товар.
Фрезерный станок для скрытых петель Rockler Jig-It
Rockler — это хорошо известный бренд, имеющий значительный рыночный обзор. Это значительно отличается своей сверхпрочностью.Чтобы исправить это, вам понадобится не более пары минут. Детали заменяемые. Одним словом, это идеальная петля скрытого монтажа. Вы можете положиться на него для лучшего обслуживания.
Это один из лучших фрезерных станков для дверных петель. В общем, это предлагает вам гибкое рабочее средство с функцией быстрой настройки.
Kreg Tool Company KHI-PULL Приспособление для крепления к шкафу
Инструмент Kreg Tool — еще одна замечательная модель из серии Kreg. Он имеет несколько дополнительных функций.Это уникальный по конструкции и надежный по качеству. Изделие легко регулируется и его легко установить. Вам также понравится его повторяемая точность и превосходная универсальность.
Я заметил, что это один из лучших на рынке зажимных приспособлений для скрытых петель. Вот почему он очень доверяет конечным пользователям. Вы также можете доверять этому эффективному инструменту. Я настоятельно рекомендую вам владеть им и получать ожидаемые отзывы.
Часто задаваемые вопросы?
Q1. Какая фреза нужна для дверных петель по шаблону?
Фреза называется фрезой для петель.Похоже на другие фрезы с верхним подшипником. Разница между этой фрезой и другими фрезами в том, что глубина резания небольшая. Так что, если вы продеваете фрезер по краю двери, это поможет сохранить маленькое углубление. Если вы используете направляющую втулку, вы можете регулировать глубину самостоятельно.
Q2. Можно ли использовать Dremel для дверных петель?
Да, устройство Dremel невероятно универсально. Насадка для погружного маршрутизатора делает его маршрутизатором на поверхности. Вы должны подготовить Dremel к фрезерованию, открыв его шпиндель и вставив фрезу.Шпиндель необходимо затянуть гаечным ключом Dremel.
После этого можно прикрепить корпус фрезы к устройству. Самое главное — убедиться, что высота фрезы как раз подходит для паза. Есть специальная ручка, которая регулирует высоту фрезы. Многие строители работают с Dremel для металлических и стальных дверей.
Q3. Что такое врезная петля?
Петля врезная — это петля с плоской пластиной, имеющая две створки. Эти плоские пластины необходимо врезать в дверь, лицевую панель шкафа или дверной косяк.Обычно это делается с помощью шаблона для дверных петель. Если это сделано правильно, поверхность двери или косяка совмещается с петлей, обеспечивая гладкую поверхность — чем плотнее выравнивание, тем меньше места для перемещения петли при движении двери. Обычно древесина также помогает двери закрепить петли.
Q4. Надо долбить дверные петли?
Если вы умеете обращаться с долотом и вам нужно повесить только одну дверь, ничего страшного. Но почти каждый раз мы рекомендуем приспособление для дверных петель.Точность может быть ниже, потому что вам нужно сделать серию неглубоких резов. Также сложнее измерить глубину без шаблона для петель.
Q5. С какой стороны петля входит в дверь?
Петли бывают трех типов; левая рука, правая рука, двусторонняя. Вы должны уделять особое внимание тому, чтобы знать, как открывается ваша дверь после установки. Например, если вы хотите, чтобы дверь открывалась внутрь, а дверная ручка находилась с правой стороны двери, тогда необходимо установить левую петлю с левой стороны двери.
Q6. Вам нужно врезать дверные петли?
В большинстве случаев, если у вас пустотелая дверь, лучше не углубляться. Но всегда рекомендуется втачивать петли, потому что зазоры после утепления минимальны и помогают сохранить долгосрочную стабильность двери. Если у вас есть зазоры, вы можете пропускать холодный или горячий воздух через дверь. С точки зрения безопасности проще вставить лом и взломать дверь. Любая дверь из массива дерева должна иметь утопленные дверные петли.
Как сделать прорезь для простой дверной петли (в примере используется Ryobi)
Заключение
Один из распространенных способов отрезать петли самостоятельно — использовать долото и молоток, но этот метод может занять слишком много времени. К счастью, вы также можете использовать приспособление для дверных петель и фрезер, чтобы сделать процесс резки петель более управляемым от начала до конца.
Как видно из представленных здесь опций, это обеспечивает неизменно более высокое качество установки петель с правильной глубиной и углублением в древесине.
Как вырезать паз для дверных петель с помощью долота
Нарезание паза для дверных петель долотом.
Врезка для петли — это неглубокий надрез, сделанный на краю двери и дверном косяке, который отражает размер и толщину дверной петли. Врезка петли позволяет установить петлю заподлицо с косяком и дверью, чтобы дверь закрывалась должным образом.
Пазы для петель на двери часто прорезаются на станке с помощью фрезы и прямого сверла, но вы также можете разрезать пазы вручную, используя молоток и долото.Чтобы правильно вырезать пазы, долото должно быть острым как бритва.
Чтобы вырезать пазы для петель на двери:
Прикрутите петлю к двери или косяку.
Обведите контур петли универсальным ножом.
Снимите петлю с двери или косяк.
Расположите долото на линии с надрезами так, чтобы долото было перпендикулярно двери или косяку, а скошенная сторона долота была обращена к пазу.
Слегка постучите молотком по периметру паза, чтобы углубить надрезанную линию.
Используйте долото, чтобы сделать серию надрезов на расстоянии 1/8 дюйма друг от друга на глубину петли по длине паза.
Держите долото ровно и используйте его для удаления отходов, чтобы паз был такой же глубины, как и петля.
Прикрутите петлю к двери и косяку так, чтобы верх петли был заподлицо с краем двери и косяком.
Посмотрите это видео, чтобы узнать больше.
Дополнительная информация
ВИДЕО ТРАНСКРИПТ
Дэнни Липфорд: Теперь установить дверь в вашем доме довольно просто, но вставить такие петли в углубление — немного сложнее.
Джо Труини: Верно, Дэнни. Большинство пазов вытаскивают, но есть альтернативный метод. Прикрутите петлю прямо к краю двери, а затем наметьте ее контур канцелярским ножом.
Снимите петлю и с помощью стамески обрежьте контур. Только не забывайте, что скошенный конец долота должен быть обращен к месту для отходов, чтобы получилась красивая четкая линия. Затем, удерживая долото в вертикальном положении, сделайте серию надрезов на расстоянии примерно 8 см друг от друга по всей площади отходов.
Затем поверните зубило. . . Держите долото ровно, скосом вверх, и соскребите все древесные отходы. Чтобы закончить, прижмите фаску долота вниз и разгладьте нижнюю часть паза.
Дэнни Липфорд: Итак, это внешняя дверь, поэтому мы будем использовать три петли в этой установке. Но если вы устанавливаете межкомнатную дверь, обычно достаточно двух петель.
Нож для петель Erbauer TCT 35 мм | Свёрла
Есть ли приспособление к ним или они идут с подробными инструкциями?
Автор вопроса: whydoineedanickname1
Привет, почемуdoineedanickname1, С этой или подробными инструкциями не существует приспособления.Спасибо за использование вопросов и ответов
Ответил: SWake
Дата публикации: 2021-05-13
Подойдет ли эта фреза для лиственных пород?
Спросил: Daztherazz
Привет, Daztherazz, Да, это подойдет для лиственных пород. Спасибо за использование вопросов и ответов
Ответил: Cwalm
Дата публикации: 2021-04-14
Насколько глубоко входит центральная точка
Спросил: Dakemi
Привет, Спасибо за ваш запрос.Центральная точка имеет длину около 3,5 мм. Надеюсь, это поможет. Спасибо за использование вопросов и ответов.
Ответил: Screwfix778
Дата публикации: 2021-03-02
Скорость сверления
Впервые использовал долото этого типа. Будет использовать ручную дрель. Рекомендуется использовать более высокую или более медленную скорость сверления. Спасибо
Спросил: ICBrown
Привет ICBrown, Было бы лучше начать с меньшей скорости, чтобы вы могли контролировать глубину бурения.Спасибо за использование вопросов и ответов
Ответил: SWake
Дата публикации: 2021-02-19
Как избежать проскальзывания сверла при использовании в дрели?
Судя по отзывам, я купил эту коронку для использования с дрелью. Хотя он начал довольно легко резать, он начал скользить? Я что-то упускаю?
Спросил: LisaMN
Привет, Спасибо за использование вопросов и ответов.Я бы посоветовал сначала просверлить небольшое пилотное отверстие, за которым последует резак для петель. Надеюсь, это поможет. MH
Ответил: Screwfix778
Дата публикации: 2020-11-19
Как вырезать пазы для дверных петель (простой способ)
Как многие из вас знают, мы ремонтировали наш таунхаус, который мы сдаем в аренду и готовимся продать. Большая часть работы была сделана подрядчиками, но несколько проектов я взял на себя, в том числе тот, которым делюсь с вами сегодня.Я покажу вам, как легко вырезать выемки для дверных петель! Я понятия не имел, как это сделать, но мой подрядчик собирался взять с меня 1400 долларов за установку и покраску 10 дверей, поэтому я решил, что определенно могу придумать, как это сделать сам, и сэкономить немного денег. Итак, сегодня я показываю вам, чему я научился! Надеюсь, некоторые из вас сочтут это полезным, если вам когда-нибудь придется менять или устанавливать двери в своем доме.
Что вам понадобится:
(Партнерские ссылки включены.Как сотрудник Amazon я зарабатываю на соответствующих покупках.)
Поскольку я заменял старые устаревшие двери на новые полые 6-панельные двери, мне нужно было сделать выемки для новых петель. Я купил этот шаблон дверных петель RYOBI в Home Depot, и это сделало его очень простым. Я покажу вам, как это работает.
Перед тем, как я использовал это на настоящих дверях, я потренировался с ним на куске древесины, что я настоятельно рекомендую сделать, чтобы вы могли почувствовать, как это работает.
Прежде всего, вы настраиваете шаблон в соответствии с размером ваших петель. Я устанавливаю петли диаметром 3 1/2 дюйма, поэтому отрегулировал их соответствующим образом.
Вы также настраиваете его в зависимости от того, имеют ли ваши петли изогнутые углы или нет. У меня радиус 5/8 дюйма по углам. Вы можете удалить изогнутые детали из шаблона, если используете петли с квадратными углами. Я отрегулировал ее до нужной длины и убедился, что установлены обе изогнутые детали, поскольку оба угла с одной стороны моих петель изогнуты.
Затем вы отрегулируете глубину фрезерования, используя эту направляющую на боковой стороне шаблона.
Шаблон поставляется со специальной фрезой, которую вы можете использовать с небольшой защитой, чтобы вы не врезались в боковые стороны шаблона.
Затем вставьте фрезу в соответствующий слот. Я использовал тот, что слева, так как мои петли тонкие (другой предназначен для более толстых петель), а затем соответствующим образом отрегулировал глубину моего маршрутизатора.
Кстати, мне очень нравится этот маленький компактный роутер с батарейным питанием от Ridgid.
После того, как я потренировался на древесном ломе, пришло время вырезать выемки в самих дверях. Я использовал наши старые двери, чтобы разметить и измерить места для новых петель. Если у вас нет дверей, которые можно было бы использовать в качестве ориентира, измерьте расстояние от верха дверной коробки и вычтите 1/8 дюйма (в соответствии с инструкциями по шаблону).
После того, как вы установили глубину, вы прикрепляете шаблон к краю двери, убедившись, что изогнутые углы обращены к правильной стороне, и затягиваете его маленькой ручкой сбоку.
Затем вы просто вырезаете внутри шаблона с помощью маршрутизатора. Обязательно выключите маршрутизатор, прежде чем снимать его с шаблона, так как я случайно ударил его стороной пару раз, когда пытался вытащить его, прежде чем он полностью отключился. (Упс!)
Этот шаблон сделал работу до смешного простой. После того, как вы проложили петли, вы просто устанавливаете петлю на место, а затем можете предварительно просверлить отверстия для винтов.Я заказал новые петли, которых еще нет, поэтому я использую старую в демонстрационных целях.
Это не спонсируется, кстати, я просто нашел этот шаблон очень полезным и подумал, что вы тоже можете.
Совсем скоро поделюсь полным ремонтом таунхауса! Это так близко к завершению, и тогда оно будет выставлено на продажу. Вы также можете посмотреть мой видеоурок на YouTube по этому проекту DIY здесь:

Спасибо за посещение!
-Erin
Врезка петли долотом
Если у вас есть целый дом, который нужно оснастить петлями, для быстрого выполнения работы вам понадобится фрезерный станок и шаблон петли.Но эти инструменты дороги и требуют времени на настройку. Если вы устанавливаете только одну или две двери, вы можете так же быстро врезать петли с помощью острого зубила.
В отличие от большинства режущих инструментов, долото по дереву не затачивается полностью на заводе. Для тонких столярных работ задняя часть стамески должна быть идеально ровной, а скошенная сторона должна быть острой как бритва. Доступно множество приспособлений для облегчения процесса заточки (подробнее о заточке см. Fine Homebuilding # 141, стр. 84-87), или вы можете отправить свои долота в местную службу заточки.
Овладение зубилом полезно не только для петель. Среди прочего, показанные здесь методы долбления и резьбы могут использоваться для установки ответных планок дверных ручек и глухих засовов, удаления сломанных половиц или выполнения простого ремонта поврежденной облицовки.
Разметка врезная
Шаг 1: Найдите заднюю часть петли двери. Используя комбинированный угольник — с выступающим лезвием 1⁄4 дюйма — в качестве калибра, разложите карандашом задний край петли.
Шаг 2: Сделайте надрез по концам петли. Легко управлять острым ножом, режущим волокна. Подсчет очков предлагает определенную отправную точку для стамески.
Шаг 3: Измените инструменты, чтобы надрезать на задней части петли. Поскольку он с меньшей вероятностью будет следовать за волокном, чем нож, используйте шило для надрезания волокон.
Шаг 4: Прежде чем убрать шило, используйте его для оценки глубины паза. Пара обрывков петель, склеенных вместе капелькой горячего клея, служат в качестве измерителя глубины.
Режущий инструмент за 10 долларов помогает догадаться
С тремя острыми краями, которые соответствуют размерам типичного стыкового шарнира (3 дюйма, 3 1⁄2 дюйма или 4 дюйма), стыковой маркер (The Stanley Works; www.stanleyworks.com; 860 -225-5111) устанавливает и обрезает контуры паза петли несколькими хорошими ударами молотка.
Шаг 5: Начните с острого долота. Серийное долото, такое как то, что слева, подходит только для обрамления и других черновых работ.Долото справа было вырублено полым на настольном шлифовальном станке, прежде чем оно было заточено на серии масляных камней; плоские поверхности на крайних краях только ускоряют переточку.
Шаг 6: Серия неглубоких надрезов — ключ к точному пазу. Держа 1 1⁄4-дюйм. (или более широкое) долото под углом примерно 45 градусов, прорежьте волокна с шагом примерно 1⁄4 дюйма. Осторожно постучите долотом, пока острие лезвия не достигнет отметки глубины. С практикой вы разовьете ритм, который позволит вам достичь желаемой глубины, не глядя на линию.
Специальная насадка для фиксации петли на защелке
После создания безупречного паза вам не нужно, чтобы куча кривых шурупов торчала под всеми углами. Самоцентрирующаяся насадка на шарнир №8, также называемая битой Vix (Eagle America; 800-872-2511; www.eagle-america.com), обеспечивает центрирование и вертикальное положение всех винтов. Используя петлю в качестве шаблона, вставьте сверло в отверстия для шурупов и просверлите.
Шаг 7: Горизонтальными ломтиками удаляют отходы. Начиная примерно с 1⁄2 дюйма.с одного конца паза вставьте лезвие (скошенной стороной вверх) в надрез шила и аккуратно срежьте отходы (фото слева). Возможно, вам придется начать резку с помощью мягкого молотка, но закончить резку нужно только надавливанием рукой. Убедитесь, что первый разрез ровный и гладкий, затем используйте готовую поверхность в качестве ориентира для последующих разрезов (фото справа).
Шаг 8: Установите регулировочную прокладку, если она слишком низкая. Не волнуйтесь, если паз окажется слишком глубоким. Одна или две картонных прокладки (вырезанные из той же коробки, что и петли) легко компенсируют разницу.
Фото Брайана Понтолило
Получайте советы, предложения и советы экспертов по строительству дома на свой почтовый ящик
× .

Журнал "Дизайнер"
