Схема разводки водопровода доме: схемы, лучшие способы, нюансы работ

Содержание

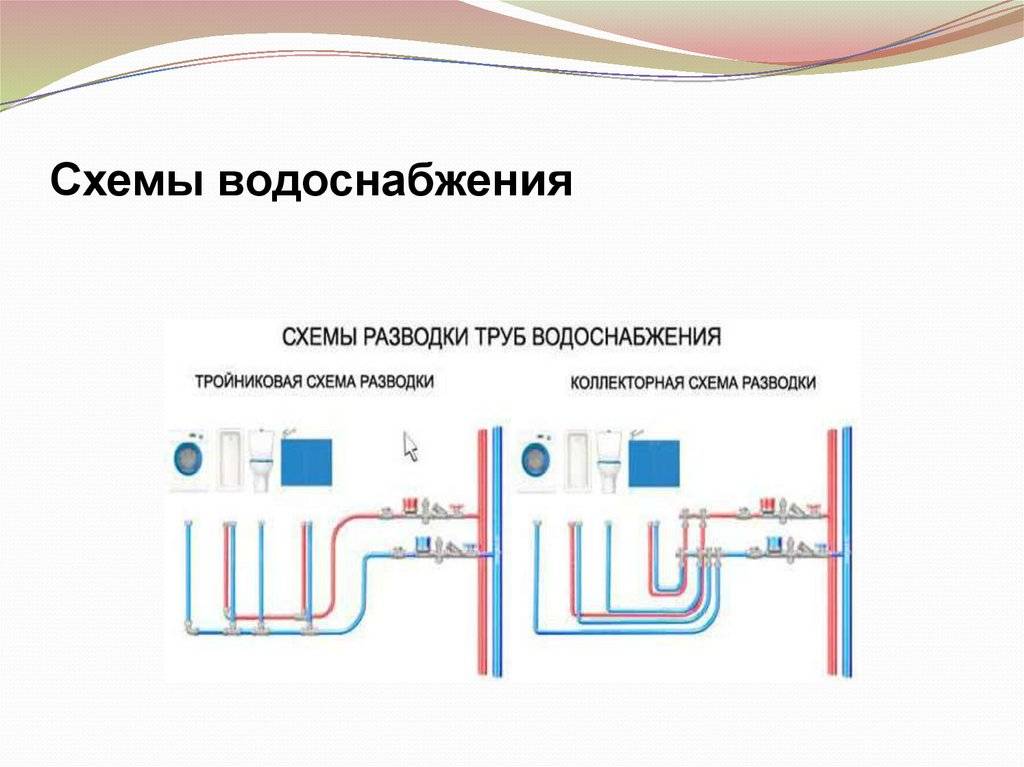

Разводка водопровода в квартире — тройниковая и коллекторная схемы

Начиная ремонт, мы редко ограничиваемся одной комнатой. Обновлённый интерьер начинает диссонировать с остальными помещениями, и как-то сами собой напрашиваются не только новые обои, цвет пола и потолка, но и мебель в других комнатах. А уж если речь зашла о капитальном ремонте, то коснётся он всего и вся: электропроводка, звукоизоляция, система обогрева и кондиционирования воздуха, даже разводка водопровода в квартире. Как известно, водопровод – это система технических устройств (фитинги, запорная арматура, фильтры) и труб для подводки воды в разные точки квартиры. Разводка водопровода может быть выполнена классическим тройниковым способом или современным коллекторным.

Классика жанра – тройниковая схема разводки

Тройниковая схема разводки водопровода в квартире представляет собой последовательное подведение труб от общего стояка к местам потребления воды (краны, душ, унитаз, посудомоечная или стиральная машина).

Сначала отводятся основные трубы с холодной и горячей водой, а после от них с помощью тройников делаются ответвления.

Тройниковая схема — это самый дешёвый вариант. При проектировании разводки сантехник должен рассказать и о ней, и о коллекторной схеме, а также о стоимости обоих вариантов

Преимущества классической схемы:

низкая стоимость;
компактность;
простота монтажа.

Недостатки этой системы разводки:

перепады давления, вызванные одновременным включением двух точек потребления воды;
перекрыть одного потребителя невозможно, придётся отключать воду во всей квартире;
не всегда можно удобно разместить тройники на площади санузла.

В ряде случаев можно избежать полного отключения воды при проведении ремонтных работ. Для этого нужно поставить кран перед сантехникой, который при необходимости можно перекрывать.

Тройниковая схема подойдёт скорее для маленькой квартиры, в которой легко согласовать потребление воды в разных точках. Но такая разводка водопровода в частном доме может вызвать массу неудобств, особенно в больших коттеджах. Для них более удобна коллекторная схема.

Коллекторная схема – идеальный вариант для большого дома

Коллекторная разводка водопровода подразумевает подведение отдельных труб к каждой точке потребления воды. Раковина на кухне, туалет, душевая кабина – каждый кран в доме подаёт воду в нужном объёме независимо от других. Трубы подводятся от коллектора, установленного на вводе водопровода в дом. Он представляет собой устройство, имеющее один ввод и несколько выводов. Их количество подбирается исходя из количества точек потребления воды. При этом учитывать нужно не только краны, но и стиральную и посудомоечную машины, воду на улице и т.д.

Здесь чётко видно, что все точки потребления воды независимы друг от друга. Это очень удобно и при эксплуатации, и при ремонте

Коллектор можно устанавливать только после того, как подсоединены фильтры для очистки воды и редукторы давления.

Вот так выглядит коллектор под раковиной. Согласитесь, не очень удобно для обычной квартиры. Чем-то даже напоминает приборную панель самолёта

Преимуществ у этой схемы много. Во-первых, без ущерба для домочадцев можно отключить воду в душе, при этом оставив возможность использования других санузлов.

Во-вторых, все краны управления системой водоснабжения находятся в одном месте, к ним обеспечен удобный доступ. Как правило, коллектор находится в сантехническом шкафу или отдельном помещении.

В-третьих, стабильное давление в системе. Коллекторная разводка защищает от перепадов, гарантируя тем самым, что в душе Вас не обдаст кипятком, если кто-то включит воду на кухне.

В-четвёртых, минимальный риск поломок и простота ремонта, ведь от крана до коллектора проходит лишь одна цельная труба.

В частном доме при использовании коллекторной схемы водопроводные трубы можно спрятать даже под стяжку: вероятность поломки цельных труб ничтожно мала

В-пятых, температура воды во всех точках потребления воды одинакова, даже если одновременно открыть все краны.

В-шестых, подключение новых кранов или техники, работающей с использованием воды, осуществляется быстро, без ущерба для остальных потребителей. Для этого нужно только установить коллектор с запасом из нескольких выводов.

У всего есть свои недостатки, и коллекторный способ не исключение. Он требует большого количества строительных материалов. Двумя трубами здесь не обойдёшься. А это в свою очередь приводит к существенным материальным затратам. Да и монтаж водопровода по этой схеме занимает много времени.

Помимо этого для размещения коллектора и такого количества труб нужно много места. Место входа водопровода в квартиру за шкафчиком уже не спрячешь, выглядит он не эстетично.

Какие водопроводные трубы выбрать в зависимости от схемы разводки

Если в квартире разводка водопроводных труб будет выполняться по тройниковой схеме, то лучше использовать пластиковые или полипропиленовые трубы.

Соединения пластиковых труб выполняются методом специальной сварки. В полипропиленовые фитинги (детали соединений) смонтированы резьбовые металлические соединения.

Полипропиленовые трубы — самые доступные на рынке. Они лёгкие и прослужат около тридцати лет

В качестве уплотнителей используются сантехнический лён, пасты или ФУМ лента. Последняя представляет собой уплотнительный фторопластовый материал.

Для разводки коллекторным способом необходимо использовать металлопластиковые водопроводные трубы.

Металлопластик легко гнётся и хорошо подходит для коллекторной схемы разводки

Они предназначены для работы под высоким давлением, легко гнутся, а режутся обычными прецизионными ножницами. Для их соединения подходят цанговые фитинги.

Медные трубы не подвержены коррозии, имеют уникальные бактерицидные свойства.

Медные трубы — это элитный вариант. Долговечные, износостойкие, обладающие бактерицидными свойствами. Но рядовых покупателей отталкивают высокой ценой

Служат они гораздо дольше любых других – от пятидесяти до ста лет. Однако их редко выбирают из-за очень высокой стоимости.

Помимо правильного выбора труб и соединений для выполнения разводки водопровода, нужно защитить трубы от внешних факторов. Коррозия, тепловые потери, блуждающие токи, конденсат, абразивное трение и механические повреждения – каждый из них может привести в лучшем случае к ремонту и дополнительным затратам.

Оцените статью: Поделитесь с друзьями!

разводка воды для частного дома своими руками: составление схемы, монтаж

Разводка воды в частном доме.

Чтобы создать автономную систему канализации в доме, следует хорошо разбираться в особенностях монтажа трубопровода. Разводка водопровода в частном доме должна быть выполнена по всем правилам, чтобы не приводить к повышению давления, неполадкам в работе всей системы.

Перед прокладкой труб разрабатывают подробную схему разводки, которая учитывает все нюансы расположения приборов в доме.

Содержание статьи:

Разновидности схем водопроводной разводки

Различают два способа проведения разводки водопровода, в зависимости от подключения приборов:

1.последовательно.

2.параллельно.

Выбирая схему трубопровода для воды, опираются на число постоянно приживающих людей в доме, частоту употребления водопроводом.

Выделяют смешанный метод прокладки труб, когда смесительное устройство подводят к трубам с помощью коллектора, далее вся сантехника подключается последовательно.

Последовательный тип подключения

Данный тип называют тройниковым. Он представляет собой отведение трубопрокатов от сантехники к стояку в порядке очереди. Первым делом прокладывают общие патрубки, далее, применяя тройники, отводят ветки до каждого прибора.

Данный метод считается экономным, при его монтаже требуется меньше труб, дополнительных элементов. Монтаж отличается простотой. Разводка имеет компактный вид, трубы легко убрать под отделку.

Внимание! Применяя данную схему, можно ощутить снижение напора воды при использовании водопровода одновременно несколькими людьми.
Последовательная схема подходит для установки в квартирах, в домах, где проживают временно, либо небольшое количество жильцов.
Вода по трубам распределяется неравномерно, если системой пользуются ни один человек. Давление самой удаленной точки будет низким.

Если придется ремонтировать либо подключать прибор, то надо будет перекрывать воду во всем здании.
В частном доме, где проживает много человек, расход воды высокий, следует устанавливать разводку параллельного вида.

Параллельная разновидность подключения

Данный тип водопровода отличается подведением каждой трубы к основному коллекторному устройству от любой точки водозабора. Под системы с горячей и холодной водой организуются отдельные коллекторы.

Параллельный водопровод отличается большим количеством трубопрокатов, их тяжело замаскировать во время укладки.

Все водозаборные точки равномерно снабжаются водой, не образуя перепады давления при их одновременном включении.

Коллектор представляет собой конструкцию, которая имеет один ввод и много выходов для жидкости. Число отверстий для выхода столько, сколько приборов в доме будет подключено к водопроводной сети.

Коллекторная конструкция, поставляющая холодную воду, устанавливается рядом с вводящим отверстием для трубопроката в здание, горячую воду — около выхода из нагревающего оборудования.

Перед коллекторной конструкцией ставят очищающий фильтр для грубых частиц, редуктор, контролирующий давление.

Внимание! На каждой трубе, идущей от коллектора устанавливается запорный кран, чтобы перекрыть воду при необходимости, не затронув функционирование других точек. Также можно установить отдельные регуляторы, для поддержания рабочего давления для каждой сантехники.

Разновидности по способу подачи жидкости

Монтаж систем водоснабжения любой воды можно проводить различными методами:

1.метод «глухой» разводки. Трубопрокат, подводящий воду к крайнему узлу, упирается в тупик. Проект экономит пространство с деньгами, однако не всегда удобна во время использования. Жидкость к крайнему узлу доходит долго, потому что сначала она достигает заглушки, а потом в кран.

2.метод разводки замкнутой циркуляции. Жидкость внутри сети двигается по кругу, к каждому узлу вода подается одинаковой температуры, быстро поступает в смесительное устройство при его открытии. Данный тип удобно использовать в горячем трубопроводе, чтобы не было перепадов температуры внутри системы.

Лучшим решением для монтажа водопроводной системы в частном доме считается применение комбинированной схемы. Холодную воду обустраивают с помощью глухого вида разводки, горячий водопровод циркуляционным методом.

Разработка схемы своими руками

Для правильно составленной схемы потребуется подробный план жилого помещения, в котором указывают все приборы сантехники.

Схему выполняют, придерживаясь одного масштаба, опираясь на настоящие размеры комнат. Подробный проект позволит верно подсчитать необходимый объем материалов, комплектующих деталей.

На схеме следует указать точное нахождение точек сантехники, длину водопровода, место расположения трубопрокатов, подающих воду, канализационные трубы, потому что обе системы располагаются рядом друг с другом.

В схему включают все фильтры, бойлер, насосы.

Важно! Схема не должна быть сложной, чтобы трубы не пересекались между собой. Канализационные и водопроводные контуры следует прокладывать рядом, чтобы спрятать их за одним коробом. Если трубы располагаются в полом, то тройники следует выводить перпендикулярно вверх.

Во время создания схемы стоит опираться не требования СНиП, действующие в России.

Основные точки системы

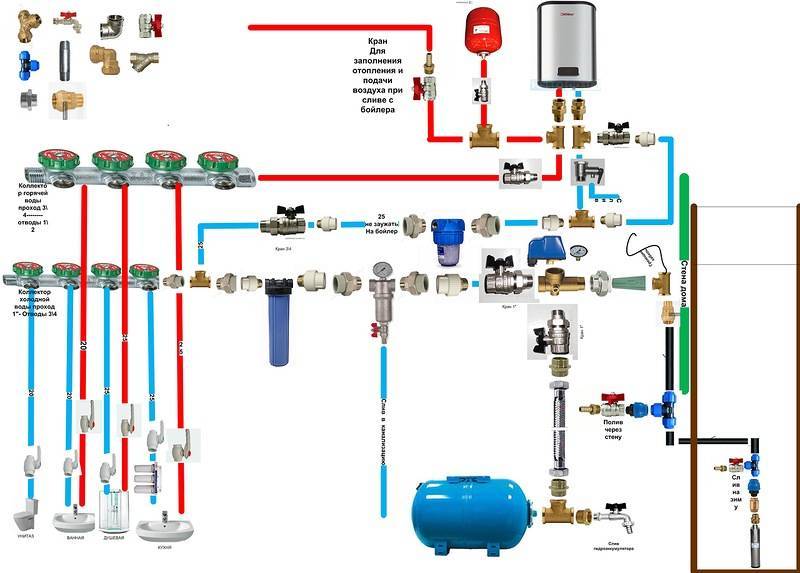

Стандартная схема водопроводной разводки, включающая скважину либо колодец, может прокладываться последовательным способом.

Схема содержит такие точки водопровода, как:
1.насос: погружной для колодца глубиной свыше восьми метров, поверхностный либо насосная станция.
2.переходные ниппели, чтобы соединять части системы, у которых сечение отличается от размера патрубка, выходящего из насоса.
3.клапан обратного действия, чтобы вода не вытекала из трубопровода, когда насос не работает, либо напор воды слабый.
4.трубы устанавливают из стали, полипропиленового материала, металлопластика. Материал зависит от разновидности прокладки труб: снаружи, внутри, скрыто, открыто, стоимости труб, легкости прокладки.

Внимание! Для трубопровода наружного типа требуется теплоизоляция.

5.арматура водоразборного типа соединяет трубы, перекрывает подачу воды, прокладывает их под наклоном. Состоит из фитингов, тройников, специальных розеток.

6.фильтры защищают приборы от грязевых частиц, содержащихся в воде, снижают количество соли, смягчают ее.

7.гидроаккумуляторный бак нужен для обеспечения хорошего напора, исключения постоянного реагирования насосного оборудования.

8.приборы группы безопасности контролируют давление в трубах, продлевают срок службы приборов.

Данные узлы монтируются в систему последовательно.

В загородном доме коллектор располагают в специальном строении, к примеру, котельной, либо в подвале, цокольном этаже.

Если дом в несколько этажей, то требуется установка коллектора на каждый этаж. В небольшом жилище коллектор располагают сзади бачка в санузле либо в шкафчике.

Для экономии средств коллекторную конструкцию устанавливают недалеко от всех приборов, в равной удаленности от каждого.

Как установить коллектор по направлению течения жидкости:

1.в месте стыка трубы, соединяющейся с коллектором, ставят затворный кран, чтобы отключать при авариях.

2.затем идет фильтр грубой очистки.

3.фильтр для мелких взвесей.

4.установка обратного клапана.

К трубе, подающей воду, подводят коллектор, у которого число выходов зависит от числа приборов сантехники.

Если не все выводы задействованы, то можно установить заглушки.

Особенности прокладки скрытой, открытой системы

Различают открытый и скрытый способ монтажа. Выбор полностью зависит от желания хозяина.

Закрытый тип считается эстетичным, экономит пространство до десяти сантиметров.

Все трубы в системе спрятаны от глаз. Полипропиленовые трубы применяют для прокладки данным методом. Контуры убирают в шторы в стене, либо строят гипсокартонную стену, которую отделывают облицовкой.

Если укладывают трубы в монолит, их покрывают кожухом, вставляя одну трубу в другую.

Если потребуется ремонт, то придется снять облицовку, затем заново отделывать – это считается недостатком метода. Протечки не сразу видны, поэтому может затопить весь дом. Скрытым методом укладывают трубы на прямых участках с цельными контурами, все стыки производят открытым методом. Участки с затворной арматурой оснащают дверцами, чтобы выполнять осмотр и ремонт оборудования, мест соединения.

Внимание! Скрытым методом можно укладывать трубы из меди, металлопластика либо полипропилена.
Укладку открытого участка совершают после отделочных работ, так как трубы не надо прятать за конструкциями. Данный метод делает доступным ремонт, обслуживание деталей.

Внимание! В открытом типе разводке сразу видны неполадки, протечки, что дает возможность быстро отремонтировать поломки.

Разводка воды в частном доме – монтаж водоснабжения своими руками

Обустроить систему водоснабжения частного дома своими руками может даже неопытный мастер. Производители современной водопроводной арматуры сделали все возможное для упрощения технологии стыковки элементов водопровода. А мы расскажем вам о порядке монтажа домашнего водопровода – от разметки линий до пуска воды в краны.

Как устроен бытовой водопровод

В большинстве случаев водоснабжение частного дома базируется на автономном источнике питьевого качества. Это может быть колодец или скважина. Поэтому внутренний водовод в доме начинается от насосной станции, а точнее, от первого запорного вентиля, отсекающего напорный узел от разводки.

За этим вентилем расположены ветка холодной воды и линия горячего водоснабжения (ГВС). И в большинстве случаев линия ГВС формируется на основе ответвления от холодного трубопровода, которое заходит в нагревательный прибор, генерирующий горячую воду.

Насосная станция — основа внутреннего водопровода в доме

Источники потребления – краны, смесители, посудомоечные и стиральные машинки, сливные бачки и прочее – подключаются у холодной и горячей веткам с помощью отводов, врезанных в главную горячую или холодную трубу или коллектор. В последнем случае потребитель вынужден купить больше трубопроводной арматуры. Однако использование водяного коллектора убережет вас от скачков давления в сети. Проще говоря: вас не ошпарит кипятком в душе после того, как кто-то использует сливной бачок.

Стыки отводов и центральной линии обыгрываются с помощью тройников. Повороты (угловые сопряжения) оформляют с помощью уголков. В целях облегчения процесса ремонта в отвод к источнику потребления врезают запорный вентиль. Он позволяет не отключать воду во всем доме в случае ремонта одного крана.

Как видите, типовая разводка водопровода в частном доме устроена очень просто. Собрать такую сеть может любой начинающий слесарь. А начинать конструирование подающей воду сети нужно с вычисления метража труб и количества соединительных и запорных фитингов.

Как подсчитать метраж труб и число фитингов

Если водопровод базируется на главной трубе, то разводка воды в частном доме начинается с прокладки центральной линии, опоясывающей строение по периметру. Метраж труб в этом случае равен удвоенной сумме всех дома (двум периметрам).

С коллектором дело обстоит сложнее. В этом случае отдельная линия будет идти к каждому крану. Поэтому метраж в данном случае можно определить только по натурной схеме, нарисовав на стенах линии, вдоль которых будет уложена разводка. После завершения рисунка замерьте длину линий и запишите метраж холодной и горячей ветки.

Перед закупкой труб и фитингов нужно составить схему разводки

Если вы строите водопровод своими руками, натурная схема разводки не помещает в любом случае. Возьмите в руки синий и красный мелки и нарисуйте траекторию укладки холодных и горячих труб на стенах, обозначив произвольными значками положения тройников, уголков и запорных вентилей. Этот рисунок поможет не ошибиться с метражом труб и числом вентилей, а при монтаже его можно использовать в качестве контура для укладки фиксирующих элементов, удерживающих трубы на стене.

Число угловых фитингов определяем по поворотам (угловым сопряжениям). Количество вентилей рассчитывают по источникам потребления (по одному на источник плюс еще один, если речь идет о смесителе). Тройники считают только при обустройстве водопровода на базе центральной линии, определяя их число по количеству вентилей.

После того подсчета и последующей закупки арматуры и фитингов вы можете сделать разводку воды в любом частном доме буквально за сутки. А как это делается, мы расскажем дальше, обговорив отдельно и холодную, и горячую ветвь водопровода.

Как сделать разводку линии холодной воды

Монтаж холодного водопровода в частном доме начинается с установки коллектора. Этот узел ставят в зоне кухни, если она расположена поблизости от туалета и ванной комнаты. В ином случае коллектор ставят ближе к санитарной зоне. Причем эту работу легко выполнить своими руками – для этого нужно сделать следующее:

Покупаем коллектор, число отводов которого равно количеству источников потребления.
Закрепляем его на стене, используя винтовые хомуты с ножкой-саморезом или кронштейны на корпусе распределителя.
Прокладываем от центрального вентиля водопровода до впускного патрубка коллектора металлопластиковую трубу диаметром ¾ дюйма, используя для сопряжения цанговые фитинги.
Применив те же фитинги, обустраиваем отводы диаметром ½ дюйма от коллектора к точкам потребления, укладывая трубы в зоне плинтуса. Причем между трубой и коллектором следуют установить вентиль, запирающий каждый отвод.
Дотянув отвод под раковину (бачок, поддон или ванну), оформляем вертикальный участок, поднимая трубу над полом на 50 см.
Соединяем трубу и кран (смеситель или бачок) сильфонным или армированным шлангом.

В финале мы монтируем кран на раковину, подключаем слив в канализацию. И повторяем эту операцию со всеми точками потребления. На этом монтаж холодной ветки можно считать завершенным.

Как обустроить линию подачи горячей воды

Ветка ГВС делается практически по той же схеме, что и холодный водопровод. Только вместо центрального вентиля отправной точкой для горячей линии является коллектор холодной ветки.

От этого распределителя мы тянем линию диаметром ½ дюйма до нагревательного прибора. Причем в точке подключения нужно врезать обратный клапан, чтобы вода из бойлера или теплообменника колонки не сливалась обратно. Сама установка бойлера описана в отдельном материале.

Коллектор холодной ветки будет отправной точкой для горячей линии

На следующем этапе нужно смонтировать коллектор для горячей воды. Его ставят либо под бойлером, либо в ванной комнате или на кухне. Далее к закрепленному на стене распределителю тянут трубу диаметром ½ дюйма, соединяя коллектор и «горячий» штуцер бойлера/котла.

В финале к каждому смесителю подводят отдельные линии подачи горячей воды, соединяющие краны и распределитель. Причем для облегчения подключения трубопровода к крану можно использовать сильфонный шланг. Армированный вариант в этом случае не рекомендован – он рассчитан под холодную воду.

Если в доме не более 2-3 источников потребления горячей воды, то коллектор можно заменить парой тройников, проложив центральную линию к душу или смесителю в ванной, и обустроив отвод на кухню. Но в этом случае готовьтесь к скачкам напора в случае одновременной эксплуатации смесителей в ванной и на кухне.

Как сэкономить на монтаже водопровода

Монтаж системы водоснабжения в частном доме обойдется намного дешевле, если вы будете придерживаться нескольких советов. Во-первых, откажитесь от использования фитингов-уголков. Металлопластиковую трубу можно согнуть по 25-сантиметровому радиусу, вписав в любой поворот.

Во-вторых, особые коллекторы с запорными узлами на каждом выходе помогут сэкономить на вентилях, монтируемых под каждым входом в кран или смеситель. В-третьих, продумайте месторасположение разветвителя потока. В идеале он должен стоять между кухней и ванной. Но если в ванной комнате больше кранов, то коллектор лучше сместить туда. В этом случае вы потратитесь только на один кухонный отвод.

В-четвертых, если распределитель и потребляющий прибор разделяют 2-2,5 метра, то вместо трубопроводной арматуры вы можете использовать армирующий или сильфонный шланг соответствующей длины. В-пятых, выбирая между металлопластиком и полипропиленом – голосуйте за первый вариант. Полипропиленовые трубы монтируют с использованием особого сварочного аппарата или дорогих электрических муфт. Поэтому к такой работе придется привлечь профессионалов. Кроме того, полипропилен не гнется как металлопластик.

Если вы прислушайтесь к этим советам, то вам удастся сэкономить до 10-15 процентов от стоимости расходных материалов.

Обустройство водоснабжения в частном доме своими руками

Если при проектировании и монтаже водопровода в частном доме работы выполнены правильно, то они смогут обеспечить надежность автономной системы водоснабжения.

Подбор источника водоснабжения

Источник водоснабжения.

Для начала нужно произвести расчеты, исходя из того, сколько людей проживает и для каких потребностей будет расходоваться вода. По нормам в сутки на человека расходуется 30-50 л воды. Но если обустроены ванная комната и канализация, показатель следует увеличить втрое. Если же планируется использовать воду и в целях полива (например, сада, огорода), то норма расхода в таких случаях составляет 5 л на 1 кв.м площади.

Существует 2 варианта — подключение к централизованной системе и автономная, т. е. децентрализованная подача. Последний способ обладает рядом преимуществ даже в тех случаях, когда есть возможность подключения к магистрали.

Источником водоснабжения при децентрализованном типе обустройства является колодец или скважина. И хотя такой вариант потребует дополнительных расходов на проектирование и монтаж водопровода в загородном доме, в дальнейшем владельцу не придется оплачивать коммунальные услуги, как в случае с централизованной подачей.

Стационарная централизованная система

Нужно подключить водопроводную систему, смонтированную внутри дома, к центральной магистрали. Владелец участка должен написать заявление в организацию, которая занимается водоснабжением этого района. Документ рассматривается, затем по нему в индивидуальном порядке принимается решение.

При благоприятном исходе, когда разрешение обязательно оформляется официальным документом, владелец участка получит от компании подробные инструкции для подключения, а также схему, которая покажет, как могут быть подведены трубы.

Децентрализованный способ подачи воды

В дом вода подается из внешних источников. Чтобы она соответствовала всем нормативам, собственник может самостоятельно поставить очистные сооружения и необходимое оборудование, а не полагаться на коммунальные службы. Но тогда и проектированием нужно заниматься самостоятельно и с соблюдением всех норм. Например, источник питьевой воды должен находиться в 20-50 м от септика (показатель зависит от особенностей участка).

Децентрализованная подача воды.

Колодец или скважину рекомендуется делать ближе к дому. Это безопаснее и облегчает обслуживание. Перед тем как проводить работы по подключению дома к выбранному источнику, рекомендуется удостовериться, что его хватит, чтобы обеспечить нормативное водопотребление.

Чаще всего децентрализованная система водоснабжения частного дома предполагает выбор между скважиной и колодцем. Колодец считается подходящим только для сезонного проживания. Если в доме будут жить постоянно, лучше наладить подачу воды из скважины, которую предварительно оснащают насосным оборудованием .

Как устроена типовая водопроводная система

Подобная система всегда предусматривает 2 равноценные части — наружную и внутреннюю. Первая нужна для того, чтобы соединить источник с домом. Стандартно это трубопровод, к которому подключается погружной или поверхностный насос (в зависимости от типа скважины).

Конструкция включает фильтры, автоматическое управление, устройство для раздачи воды (запорный вентиль).

Правила проектирования

Правильно составленная схема облегчает дальнейший монтаж системы. При ее разработке нужно принимать в расчет множество нюансов, связанных с домом и участком. Она обязательно должна учитывать такие вещи, как разводка воды и тип используемых труб, число фильтров, планируемое количество точек водозабора, тип водонагревателя и его объем.

На схеме должно быть указано нахождение каждого элемента. Поэтому предварительно для системы делается чертеж дома и план участка — для внешней части конструкции. При этом масштаб для обеих частей должен быть одинаковым.

Последовательная разводка труб

Предполагается, что имеется общая труба, от нее к каждой точке выполнены отводы. Недостатком является то, что такая конструкция не позволяет обеспечить одинаковое давление у каждой точки потребления. Чем большее их количество, тем меньшим будет напор воды.

Коллекторная схема разведения водопровода

От других видов разводки схема отличается наличием специального распределительного узла. Это и есть коллектор, от которого к каждой точке потребления воды обустраивается трубопровод, что позволяет обеспечить одинаковое давление и напор.

Этапы монтажа водопровода

Если прокладка труб осуществляется самостоятельно, то владельцу нужно предварительно изучить технологию проведения подобных работ.

Подготовка к работе

Для начала специалисты напоминают, что монтаж трубопровода начинается от потребителя к источнику, что намного удобнее.

Сначала, используя переходник резьбового типа, крепят водопроводную трубу. Между ним и соответствующим прибором устанавливается запорный кран шарового типа для быстрого перекрытия подачи воды, например, при ремонте. От потребителя также делают отвод к коллектору.

Этапы монтажа водопровода.

И внешняя, и внутренняя разводка осуществляются с соблюдением правил. Трубы нужно монтировать в 20 мм от стен, чтобы облегчить в дальнейшем их ремонт. Если они огибают внутренний угол, систему нужно организовать в 30-40 мм от стены, а если внешний — в 15 мм.

Для крепления к стенам применяются клипсы. Их установка производится на расстоянии 1,5-2 м друг от друга. Клипсы ставят на всех угловых соединениях.

Перед подключением трубопровода к коллектору обязательно монтируется запорная арматура, чтобы эту ветку легко было отключить при аварии.

Подбор труб

Трубы должны быть прочными и долговечными, сделанными из материала, инертного к температурным перепадам и негативному воздействию окружающей среды. Таким требованиям соответствуют изделия из разных видов полимера — полиэтилена, полипропилена или ПВХ.

Трубы рассчитаны на разные температуры. Для холодной воды материал неважен, для горячего водоснабжения лучше использовать металлопластик.

Выбор диаметра труб во многом зависит от длины линии. Например, если она превышает 30 м, то диаметр должен составлять 32 мм, если линия короткая, меньше 10 м, то подойдет 20 мм.

Подключение насосной станции

Для нормального функционирования системы нужна насосная станция либо напорный бак. Но второй вариант считается менее практичным, и лучше подключить станцию, которая будет подавать воду из колодца (для скважины такое оборудование устанавливают реже).

Существуют несколько вариантов ее подключения. Например, станцию можно ставить в дачном доме, но только не в том помещении, где уже работает котел. Можно найти для нее место в прачечной или специально оборудованном помещении со звукоизоляцией, например, на цокольном этаже коттеджа. Важно, чтобы там было тепло.

Насосная станция — это комплект оборудования. Конструкция включает трубу, 1 конец которой опускается в колодец, а 2 подключается к другому оборудованию станции. Стандартно все делается через фитинг из латуни, на который устанавливается еще дополнительный переходник, а к нему подключается тройник со сливным краном, чтобы можно было отключать подачу воды, если возникнет такая необходимость. Также подключается обратный клапан, чтобы вода не могла вернуться к колодцу.

Подключение насосной станции.

Насосная станция обязательно оснащается фильтром грубой очистки, чтобы в систему не попадал песок и другие крупные загрязняющие частицы.

После монтажа оборудования своими руками проводится его пробный пуск, чтобы можно было выявить допущенные ошибки и исправить их.

Установка гидроаккумулятора

На практике практически всегда осуществляется установка гидроаккумуляторов, поскольку они позволяют поддерживать заданный уровень давления даже при непостоянно работающем насосном оборудовании.

Представляет собой мембранный накопительный бак. Причем мембрана делит устройство на 2 части — первая наполнена воздухом, а вторая содержит запас воды, которая расходуется на бытовые нужды. Когда ее уровень снижается до минимума, автоматически включается насос и восполняет запас, что и обеспечивает стабильное давление.

Установка оборудования для очистки воды

Вода, которую забирают из скважины, часто содержит много механических примесей. Поэтому специалисты считают, что фильтр грубой очистки для этой системы необходим.

Для монтажа дополнительных фильтров нужно сначала сделать анализ жидкости, чтобы понять, какие очистные сооружения подходят. Такие исследования делают специализированные лаборатории. Когда результаты получены, надо выбрать фильтры и подключить их к системе после гидроаккумулятора.

Разводка водопровода в частном доме: правила проектирования и обзор лучших схем | ВодаСовет — водоснабжение дома

Подбор источника водоснабжения

Источник водоснабжения.

Существует 2 варианта – подключение к централизованной системе и автономная, т. е. децентрализованная подача. Последний способ обладает рядом преимуществ даже в тех случаях, когда есть возможность подключения к магистрали.

Стационарная централизованная система

При благоприятном исходе, когда разрешение обязательно оформляется официальным документом, владелец участка получит от компании подробные инструкции для подключения, а также схему, которая покажет, как могут быть подведены трубы.

Децентрализованный способ подачи воды

Децентрализованная подача воды.

Как устроена типовая водопроводная система

Подобная система всегда предусматривает 2 равноценные части – наружную и внутреннюю. Первая нужна для того, чтобы соединить источник с домом. Стандартно это трубопровод, к которому подключается погружной или поверхностный насос (в зависимости от типа скважины).

Конструкция включает фильтры, автоматическое управление, устройство для раздачи воды (запорный вентиль).

Правила проектирования

Варианты водоснабжения в частном доме Водопровод для частного дома Водоснабжение дома из скважины Вариант коллекторной разводки Коллекторная схема водоснабжения Разводка водоснабжения Система водоснабжения Схема водопровода в частном доме Схема водопровода на даче

На схеме должно быть указано нахождение каждого элемента. Поэтому предварительно для системы делается чертеж дома и план участка – для внешней части конструкции. При этом масштаб для обеих частей должен быть одинаковым.

Последовательная разводка труб

Коллекторная схема разведения водопровода

Этапы монтажа водопровода

Подготовка к работе

Сначала, используя переходник резьбового типа, крепят водопроводную трубы. Между ним и соответствующим прибором устанавливается запорный кран шарового типа для быстрого перекрытия подачи воды, например, при ремонте. От потребителя также делают отвод к коллектору.

Этапы монтажа водопровода.

И внешняя, и внутренняя разводка осуществляются с соблюдением правил. Трубы нужно монтировать в 20 мм от стен, чтобы облегчить в дальнейшем их ремонт.Если они огибают внутренний угол, систему нужно организовать в 30-40 мм от стены, а если внешний – в 15 мм.

Подбор труб

Трубы должны быть прочными и долговечными, сделанными из материала, инертного к температурным перепадам и негативному воздействию окружающей среды. Таким требованиям соответствуют изделия из разных видов полимера – полиэтилена, полипропилена или ПВХ.

Выбор диаметра труб во многом зависит от длины линии. Например, если она превышает 30 м, то диаметр должен составлять 32 мм, если линия короткая, меньше 10 м, то подойдет 20 мм.

Подключение насосной станции

Насосная станция – это комплект оборудования. Конструкция включает трубу, 1 конец которой опускается в колодец, а 2 подключается к другому оборудованию станции. Стандартно все делается через фитинг из латуни, на который устанавливается еще дополнительный переходник, а к нему подключается тройник со сливным краном, чтобы можно было отключать подачу воды, если возникнет такая необходимость. Также подключается обратный клапан, чтобы вода не могла вернуться к колодцу.

Подключение насосной станции.

Установка гидроаккумулятора

Представляет собой мембранный накопительный бак. Причем мембрана делит устройство на 2 части– первая наполнена воздухом, а вторая содержит запас воды, которая расходуется на бытовые нужды. Когда ее уровень снижается до минимума, автоматически включается насос и восполняет запас, что и обеспечивает стабильное давление.

Установка оборудования для очистки воды

Источник: https://vodasovet.ru/vodoprovod/vodosnabzhenie-chastnogo-doma

от насосной станции, от скважины, от центрального водопровода, пошаговая инструкция, фото

Автор Schpilleffan На чтение 7 мин Просмотров 285 Обновлено 17. 06.2021

Прокладка труб – дело ответственное и не терпящее пренебрежения. Неправильная разводка воды в частном доме может стать причиной множества проблем – от скачков давления до выведения всей системы из строя. Поэтому так важно учесть все нюансы при составлении схемы, подобрать материал и диаметр труб и произвести монтаж с соблюдением всех требований.

Выбор схемы разводки

Решение вопроса включает в себя несколько аспектов, самые важные из которых – параметры системы и предполагаемая интенсивность водопотребления. На последний фактор влияет, будет ли проживание в доме постоянным или сезонным, а также количество жильцов и бытовых приборов, которые придется обслуживать.

Возможен выбор из двух схем:

Тройниковое соединение. В этом случае все краны на кухне и в ванной, душевая, санузел и т. д. подключаются последовательно. Такой способ позволяет сэкономить на материалах – трубах и соединительных фитингах, но у него существуют определенные недостатки. Так, при падении давления в системе напор воды, особенно в самых удаленных точках, будет снижаться. Тем, кто проживает в домах с подобной схемой разводки, знакома ситуация, когда при включении крана на кухне или спуске воды в бачке падает напор воды в душе.
Параллельное соединение предполагает установку коллектора, от которого тянутся отдельные линии к каждой точке водопотребления. Это позволяет пользоваться одновременно душем, краном на кухне и стиральной машиной, сохраняя стабильное давление в системе. Такая схема более удобна с точки зрения эксплуатации, но гораздо дороже в реализации. Потребуется больше труб, соединительной аппаратуры и коллектор или два, если горячая вода подается отдельной линией.

Способы монтажа внутридомовой линии:

Глухой метод. Заключается в установке заглушки в конце магистрали. Такой метод более экономичен, но эксплуатация водопровода будет связана с некоторыми неудобствами – после открывания крана придется подождать, пока жидкость заполнит систему до тупика, и только после этого она польется из крана.
Замкнутый. В этом случае вода циркулирует по системе непрерывно. Такая схема более удобна, но реализовать ее дороже. Кроме большего количества труб и соединительной арматуры потребуется циркуляционный насос.

Внимание!
В целях снижения расходов специалисты рекомендуют при разводке воды в частных домах комбинировать оба способа. Линию ХВС прокладывать глухой, а на ГВС обустраивать циркуляцию.

Последовательность схемы водоснабжения

Чтобы обустроить разводку своими руками, требуется ясное представление о пролегании коммуникаций по всей длине магистрали.

Схема выглядит таким образом:

Водный узел. Это может быть колодец, скважина или врезка в центральный водопровод. В случае необходимости оснащается погружным или поверхностным насосом.
Магистраль, подводящая воду от источника к дому. Как правило, трубы прокладываются под землей. Глубина укладки зависит от климатической зоны – учитывается степень промерзания почвы в зимнее время.
Точка ввода. Поскольку соединение между защищенной грунтом линией и внутридомовыми коммуникациями находится на поверхности вне помещения, требуется оборудовать точку ввода хорошей теплоизоляцией.
Гидроизолятор. Как правило, его устанавливают в подвальном или цокольном этаже помещения. Он необходим для контроля за перекачивающим оборудованием и призван предотвратить неоправданные включения, ведущие к быстрому износу. Также в этой точке устанавливаются контрольно-измерительные приборы: манометр, реле давления и сухого хода.
Система очистки воды. Может представлять собой комплекс фильтров, обеспечивающих удаление примесей и смягчение воды. В последнее время популярны установки обратного осмоса, позволяющие произвести тонкую очистку.

Фото поможет наглядно представить водоснабжение частного дома. На картинке представлена схема проведения водопровода от скважины:

От точки ввода производится разводка. При использовании параллельного соединения схема выглядит приблизительно так:

Сразу после гидроаккумулятора врезается тройник, разделяющий поток на 2 направления – на бытовые и хозяйственные нужды. Под последними понимают полив, мойку машин и др. Устанавливается запорный кран.
Далее идет короткая магистраль до фильтрующей системы.
От фильтров врезается тройник. Линия делится на 2 основных направления – к коллектору холодной воды и к бойлеру, осуществляющему нагрев и далее – до коллектора горячей воды.
Затем прокладывается трубопровод до каждой точки водопользования.

Примерную схему разводки воды в частном доме можно увидеть на фото:

Внимание!
При прокладке внутридомовых линий рекомендуется каждую точку разбора оборудовать запорными кранами. Это позволит ремонтировать и заменять оборудование, не перекрывая воду во всем здании.

Какие трубы выбрать

Прежде всего ориентируются на протяженность линии – чем она длиннее, тем больший диаметр потребуется. Учет этого параметра, с одной стороны, позволяет сэкономить на монтаже, а с другой, – не создавать шума при прохождении воды по трубам. Выбор осуществляется следующим образом:

для коротких линий протяженностью менее 10 м будет достаточно труб d 20 мм;
если ветка имеет длину до 25 м – d 25 мм;
для трубопроводов более 25 м выбирают d 32 мм.

Также диаметр зависит от интенсивности расхода воды. Этот параметр особенно важен при расчете размера трубы, идущей от коллектора. Если она окажется узкой, это может привести к нарушениям в работе системы. Чтобы высчитать расход, требуется сложить литраж воды со всех точек в доме. Пропускная способность крана в среднем составляет 5 л/мин. Диаметр трубы от коллектора должен быть:

при расходе до 30 л/мин. – 25 мм;
30-50 л/мин. – 32 мм;
больше 50 л/мин. – 38 мм.

В плане материала сегодня существует большой выбор:

Медь – устойчива к коррозии, долговечна, но такие трубы дорого стоят;
Металлопластик – изделия из алюминия с полимерным покрытием не восприимчивы к коррозии и образованию отложений. Но не выдерживают высоких температур. Рекомендовано использовать только для ХВС.
Сталь – обладает хорошими эксплуатационными характеристиками, но сложна в монтаже, так как требуют нарезки резьбы в каждом соединительном элементе. В последнее время стальные трубы используют редко.
Полипропилен – надежный материал, удобный в эксплуатации. Но для прокладки линий потребуется специальное оборудование.

Внимание!
Рекомендуется комбинировать трубы – для внешнего ввода использовать медные, а для оборудования внутридомовой линии — металлопластиковые или полипропиленовые.

Способы разводки труб водоснабжения в частном доме

При оборудовании трубопровода, снабжающего частный дом, большое значение имеет выбор водного узла, от которого будет происходить питание линии. Существует несколько вариантов решения этого вопроса.

От насосной станции

Если источником служит колодец или узкие обводные трубы, потребуется установка дополнительного оборудования в виде поверхностного агрегата. Насосные станции бывают 3 типов:

Со встроенным эжектором. Способны поднимать воду до 40 м за счет использования центробежного насоса. Отличаются высокой надежностью, но в работе такие станции сопровождает сильный шум.
С выносным эжектором. Работают практически бесшумно, способны поднимать струю воды до 40 м. Но в случае попадания в систему воздуха могут отключаться из-за перегрева.
Безэжекторные. Состоят из нескольких резервуаров, каждый из которых оборудован собственным насосом. Могут осуществлять забор воды с глубины до 10 м и использоваться несколькими потребителями. К недостаткам относится сложность в установке и высокая цена.

Выбор насосной станции зависит от условий эксплуатации и индивидуальных предпочтений.

От скважины

При обустройстве такого подключения большое значение имеет выбор насоса, отвечающего за бесперебойную подачу воды в систему. Для глубоких артезианских скважин требуется погружной насос диаметром не менее 3-4 см. Обязательно стоит позаботиться о наличии системы защиты от «сухого хода». Кроме того, потребуется установка кессона – резервуара, с помощью которого подключают насос и в дальнейшем контролируют его работу.

От центрального водопровода

Если недалеко от объекта проходит магистраль, сделать подключение несложно. Потребуется только согласование с районной администрацией и разрешение от регионального управления водоканала. В этом случае организация, обслуживающая водосети, произведет врезку в соответствии со всеми стандартами, а рытье траншей будет производится спецоборудованием. Само подключение в этом случае можно осуществить в течение 1 рабочего дня.

При наличии навыков и умений разводку воды в частном доме можно осуществить самостоятельно. Для выбора схемы используют готовые решения или заказывают индивидуальный проект.

Разводка труб водопровода в ванной и туалете частного дома, квартиры

Один из этапов устройства ХВС и ГВС — разводка труб в ванной и туалете, санузле и кухне. С целью подключения раковины, мойки, унитаза, других сантехнических приборов выполняется разветвление холодной (горячей) воды, поступающей в жилье трубопроводом. Внутренняя трассировка проводится скрытым или открытым методом по тройниковой (последовательной) либо коллекторной (параллельной) схеме.

Варианты разводки труб водоснабжения в квартире, частном доме

Открытая разводка труб водоснабжения в квартире или частном доме предусматривает горизонтальную и вертикальную прокладку коммуникаций наружным методом. При закрытом варианте трубопроводы «зашиваются» в стены либо короба.

Сравнительные плюсы и минусы открытого и закрытого способов:

прокладывать коммуникации снаружи дешевле, проще и быстрее;
в случае протечки открытый участок легче ремонтировать;
внешний вид с трубами, спрятанными в стену, более эстетичный.

При тройниковой схеме все сантехнические приборы подключаются последовательно. Такая разводка менее затратная, но по ходу эксплуатации возникают проблемы с напором. Параллельная схема сравнительно практичней, но из-за использования коллектора — узла с одним подводом и несколькими выпусками — общий метраж труб значительно больший.

Трубопроводы, в соответствии со СНиП 2.01.01, другими нормами и правилами, оснащаются фитингами и запорной арматурой, оборудуются счетчиками, гасителями гидроударов, фильтрами, подключаются к водонагревателям.

Заказать разводку труб в ванной и туалете — недорого

Компания «ИП Ершов» (Екатеринбург) по невысокой стоимости выполняет разводку труб водоснабжения в квартире, приватном доме, коттедже, на даче. Полностью проводит монтаж систем ГВС и ХВС. Закажите звонок или оставьте заявку! Мы, с учетом ваших требований, профессионально выполним проект, произведем гидравлический расчет, подберем качественные материалы. Перед монтажными работами согласуем смету.

Нужна консультация специалиста?

Звоните +7 (343) 271-03-53, +7 (982) 717-03-53
Или оставьте заявку и мы перезвоним Вам в течение 5 минут!

Приблизительная схема водопровода

Приблизительная схема водопровода | Чтобы нарисовать такую схему стояка, вам понадобится мастер-сантехник. НАЖМИТЕ или НАЖМИТЕ ЗДЕСЬ, и я нарисую вашу грубую схему водопровода всего за день или два.

Примерная схема водопровода СОВЕТЫ

Пожалуйста, посмотрите это короткое видео:

УВАЖАЕМЫЙ ТИМ: Мой город позволяет домовладельцам устанавливать свои собственные водопроводы. Но для получения разрешения мне нужно предоставить им грубую схему водопровода.

Что такое сантехническая схема? Могу я просто нарисовать схему сантехники в ванной, поскольку все, что я делаю, это добавляю новую ванную комнату в свой дом? Стоит ли включать схему вентиляции сантехники в ванной при подаче документов для получения разрешения? Дэйв Б., Цинциннати, Огайо

УВАЖАЕМЫЙ ДЕЙВ: Вам следует считать свои благословения тем, что вы живете в сообществе, которое позволяет вам выполнять свою работу. Некоторые районы страны не позволяют владельцам частных домов выполнять свою работу. Помощь в получении разрешения на водоснабжение — моя специальность, потому что я устанавливаю водопровод на протяжении десятилетий.

Я стал мастером-сантехником до 30 лет и выполнял все сантехнические работы на всех своих работах. Мне нравились дренажные и вентиляционные трубы, и особенно тяжелый черный чугун для газопроводов.Я вытащил изрядную долю канализации и выжил, чтобы рассказать об этом!

Я считаю, что некоторые домовладельцы могут работать лучше, чем некоторые из сантехников, которых я видел за годы работы в этой области. Если вы можете правильно установить трубопровод, и он соответствует или превосходит нормы сантехнического оборудования, почему бы вам не разрешить выполнение работы?

НАЖМИТЕ ЗДЕСЬ, чтобы получить БЕСПЛАТНЫЕ И БЫСТРЫЕ СТАВКИ от местных сантехников, которые нарисуют для вас черновик.

2D-чертеж показывает все

Черновая схема водопровода — это простой изометрический чертеж, который показывает, как бы выглядели ваши дренажные и вентиляционные линии, если бы они были установлены, но все остальные строительные материалы в вашем доме были волшебным образом удалены.Вы увидите трубы в трех измерениях и сможете увидеть все соединения, размеры труб, фитинги и вентиляционные трубы.

Я мастер-сантехник, и я нарисовал это примерно за десять минут. На нем показаны светильники в ванной, которая добавляется к существующему дому. Сплошные линии обозначают воду и отходы. Пунктирные линии несут только воздух и некоторое количество конденсата. — © 2017 Тим Картер — мастер-сантехник НАЖМИТЕ ЧЕРТЕЖ, если вы хотите нанять Тима, чтобы он нарисовал грубую схему водопровода.

Рисуя линии, представляющие каждую трубу под определенными углами, можно сделать трехмерный рисунок на плоском листе бумаги.Любой художник скажет вам, что это просто вопрос перспективы. Представьте, что вы смотрите на водопроводную систему вашего дома, паря в воздухе под углом, а не просто смотрите на свой дом через входную дверь. Вот так выглядит грубая сантехническая схема.

Волшебный треугольник

Вы можете создать интересную трехмерную перспективу на двухмерном чертеже, используя простой треугольник 30-60-90.Они очень недороги и отлично демонстрируют наклонные и пересекающиеся тройники, как если бы вы могли видеть настоящую водопроводную систему без всякого деревянного или стального каркаса.

Это печально известный треугольник 30-60-90. Со временем они станут предметами коллекционирования, и все перейдут на компьютерную графику! НАЖМИТЕ ИЗОБРАЖЕНИЕ СЕЙЧАС, ЧТОБЫ КУПИТЬ ОДИН. ОЧЕНЬ ДЕШЕВО

Решайте проблемы пораньше

Сантехническая диаграмма — действительно полезный инструмент, который может сэкономить вам много денег и избавить вас от головной боли.Чертеж сообщает инспектору по сантехнике, что ваша система будет соответствовать минимальным стандартам кодекса. Когда вы подаете заявку на разрешение, инспектор изучает вашу грубую схему водопровода, чтобы убедиться, что размеры труб правильные, и что вы используете правильные фитинги в местах соединения труб друг с другом.

Например, представим, что вы думаете, что можно установить фитинг, соединяющий две дренажные трубы вместе под углом 90 градусов, и эта труба находится в земле под бетонной плитой.Практически во всех известных мне юрисдикциях это незаконное соединение. Вы рисуете это, и инспектор по сантехнике исправляет эту ошибку, прежде чем вы установите трубу, и вам придется вырвать ее, чтобы выполнить правильное соединение, используя два изгиба под 45 градусов, чтобы сделать поворот на 90 градусов.

Вам просто нужно сделать схему водопровода для вашей работы, так как вы делаете ремонт. Было бы неразумно делать чертеж всей вашей водопроводной системы, тем более, что она спрятана за стенами.

Ожидается, что вы покажете, как и где ваши новые водостоки будут подключаться к существующей водопроводной системе. Это очень важно, так как новая ветвь, которую вы устанавливаете, должна подключаться к существующей канализации в нужном месте.

Вентиляционные отверстия — пунктирные линии

Схема обязательно должна включать схему вентиляции сантехники в ванной. Вентиляционные трубы на схемах водопровода изображены пунктирными линиями, а трубы, по которым течет вода, изображены сплошными линиями.

Некоторые трубы, являющиеся линиями сброса, могут одновременно быть линиями вентиляции.Это может сбивать с толку. На рисунке, который я сделал выше, есть пример.

Это часть большой диаграммы выше. Я сделал линии красными здесь, чтобы проиллюстрировать, что эти две трубы являются дренажной и вентиляционной линиями. Прочтите копию столбца для объяснения. — © 2017 Тим Картер

Посмотрите на слегка увеличенное изображение, которое я вырезал из общей схемы вверху страницы. Две линии я сделал красными.

Эта секция трубопровода имеет размер 3 дюйма и начинается на одном конце тройника, где также соединяется сливная труба унитаза.Сливная труба унитаза выходит из тройника и заканчивается Т-образным символом. Буква «T» обозначает фактический фланец унитаза.

Влажная вентиляция

Красная секция трубопровода отводит сточные воды из туалетного столика, расположенного рядом с унитазом. Поскольку дренажная труба имеет диаметр 3 дюйма, есть много места для воды и воздуха, если вы заполните раковину для умывальника водой и вытащите сливную пробку, одновременно смывая унитаз. Стремительный поток туалетной воды не лишит воздухоотражатель тщеславия, потому что он может получить много воздуха в 3-дюймовой трубе.

Некоторые сантехники и инспекторы называют это «влажной вентиляцией». Другими словами, в унитазе есть отверстие для влажной вентиляции, потому что вода из умывальника течет через этот небольшой участок вентиляционной трубы. Есть инспекторы, которые не допускают мокрых отверстий. У меня никогда не было проблем с одним, пока вы поддерживаете размер вентиляционной трубы для вентилируемого прибора. В этом случае размер дренажного канала составляет 3 дюйма, поэтому его влажное отверстие должно быть 3 дюйма.

После того, как отвод жидкости заканчивается тройником 3 x 1 1/2, где соединяется слив умывальника, выпускное отверстие и для унитаза, и для умывальника может иметь размер 1 1/2 дюйма.

Вам нужно будет показать, как и где ваша новая вентиляционная труба соединяется с существующей вентиляционной трубой или выходит с крыши в виде нового отдельного вентиляционного отверстия. Если вы собираетесь пройти через крышу с этой новой вентиляционной трубкой, убедитесь, что она правильного размера, чтобы не забить ее льдом. Это может произойти в вашем климате в периоды сильных холодов, если труба, выходящая из крыши, будет слишком маленького диаметра.

Сантехническое вентиляционное отверстие Видео

Посмотрите это видео, чтобы увидеть некоторые линии водоотвода, но, что более важно, множество линий водоотвода.

Вызов размеров трубы

Обязательно укажите размер каждой трубы, показанной на грубой схеме водопровода. Показать все изменения направления правильно. Если вы собираетесь использовать фитинг, который поворачивается на жесткий угол в 90 градусов, покажите это на своем чертеже. Если вы собираетесь использовать фурнитуру, поворачивающуюся всего на 45 градусов, нарисуйте этот острый угол на бумаге. Составить схему водопровода не так уж и сложно, если вы можете визуализировать трубы в своей голове, прежде чем устанавливать их.

Изучение других чертежей

Если вам сложно составить примерную схему водопровода, первое, что нужно сделать, это спросить у местного инспектора по сантехнике или в отделе сантехники, есть ли у них какие-либо образцы схем водопровода, которые вы можете изучить.Как только вы увидите, как они нарисованы, это станет для вас полным смыслом. Если они не предлагают бесплатный образец, подумайте о покупке копии местного кода сантехники. Часто в кодовых книгах есть отличные примеры грубых изометрических схем сантехники.

Используйте правильные символы

Когда вы увидите примерную грубую схему, вы заметите, что некоторые простые символы используются для обозначения приспособлений, которые вы в конечном итоге подключите к трубам. Обязательно используйте эти символы правильно, чтобы инспектор, просматривающий ваш рисунок, не подумал, что вы будете подключать унитаз к туалетной трубе в ванной!

Чтобы нарисовать рисунок, вы обнаружите, что создание пластикового треугольника 30-60-90 будет бесценным.Сторона треугольника под углом 30 градусов идеально подходит для иллюстрации труб, идущих горизонтально с требуемым уклоном. НАЖМИТЕ СЕЙЧАС, чтобы купить один из этих модных пластиковых треугольников. Некоторые компьютерные программы также позволяют рисовать линии под определенными углами.

Колонка 722

Как вам расположение сантехники в моем доме?

Находятся ли в открытом доступе чертежи домов?

После того, как чертежи были поданы подрядчиком в строительный департамент муниципалитета, эти планы зданий становятся общедоступными и технически доступными для всех, кто желает их просмотреть.… В подобных ситуациях необходимы чертежи исходной конструкции.

Как мне проверить сантехнику в моем доме?

1. Смесители, раковины и унитазы

Включите каждый кран в доме.
Проследите, чтобы вода быстро стекала из каждой раковины.
Проверьте отсутствие утечек под краном, вокруг него и под раковиной.
Промойте каждый унитаз, чтобы убедиться, что слита вся вода.
Осмотрите основание унитаза и водяной камеры на предмет утечки.

Как мне найти первоначальный план моего дома?

Есть несколько человек и мест, к которым вы можете обратиться за помощью в поиске оригинальных чертежей для вашего дома:

Свяжитесь с торговыми агентами в вашем офисе недвижимости.
Посетите соседей с похожими домами.
Проконсультируйтесь с местными инспекторами, оценщиками и другими строительными чиновниками.
Изучите карты страхования от пожара в вашем районе.

Какие водопроводные системы в типичном доме?

Сантехника дома состоит из нескольких различных систем.Пресная вода доставляется в дом по водопроводным трубам от коммунального предприятия или колодца, а затем распределяется по раковинам, туалетам, стиральным машинам, ваннам и связанным с ними приборам. Система дренажа-сброса-сброса уносит использованную воду и сточные воды в канализацию или септики.

Как мне доставить чертежи в свой дом?

Есть несколько основных шагов для создания плана этажа:

Выберите область. Определите область, которую нужно нарисовать. …
Снимите мерки. Если здание существует, измерьте стены, двери и соответствующую мебель, чтобы план этажа был точным.…
Нарисуйте стены. …
Добавьте архитектурные элементы. …
Добавить мебель.

Есть ли на чертежах сантехника?

Включены ли в планы / чертежи водопровод и электричество? … Черновая сантехника включена в планы с указанием символов кухонных и ванных принадлежностей и их расположения. Однако место входа труб в дом зависит от конкретного участка и не входит в планы.

Как узнать, что у меня плохая сантехника?

Вот некоторые из общих симптомов, которые указывают на то, что ваши трубы плохи где-то в глубине вашей водопроводной системы:

Признак №1: Странные звуки из кранов.…
Признак № 2: Низкое давление воды. …
Признак № 3: Из канализации идет неприятный запах. …
Признак № 4: Вялые стоки. …
Знак № 5: пятна или поврежденные стены.

Проверяют ли домашние инспекторы трубы?

Инспектор осмотрит водопроводную систему внутри и снаружи дома. Сюда входят раковины, туалеты, ванны и наружные краны. … Он также будет искать утечки вокруг водопроводных труб и арматуры.Инспектор проверит все установленные в доме системы.

Как узнать, исправна ли моя сантехника?

Важнейшие моменты при проведении осмотра сантехники

Перекройте главный водопровод. Визуально осмотреть запорную арматуру магистрального водопровода на предмет дефектов и повреждений. …
Убедитесь, что водопроводная система водонепроницаема. …
Провести испытание водяного трубопровода под давлением. …
Проверьте канализационные и дренажные линии. …
Осмотрите арматуру, линии подачи и водостоки.

Сколько стоит составление плана дома?

Средняя стоимость черчения и черчения составляет около 50 долларов в час. В зависимости от сложности работы цены могут варьироваться от 48 долларов в час до 60,75 долларов в час.

Старые дома построены лучше?

Старые дома более качественной постройки

Даже стены скорее всего другие. В более старом доме они, вероятно, построены из гипса и токарного станка, что делает их конструктивно более прочными, чем гипсокартонные конструкции современных домов.Эти старые материалы также обеспечивают лучший звуковой барьер и изоляцию.

Каковы основы сантехники?

Основы сантехники: компоненты системы отвода сточных вод

Дренажные трубы. Это наклонные вниз трубы, которые под действием силы тяжести перемещают воду из арматуры в канализацию. …
Дренажные ловушки. Дренажные сифоны, также называемые P-сифонами, представляют собой U-образные трубы, предотвращающие обратный поток в водопроводной системе. …
Сливное отверстие.

Соединены ли трубы кухни и ванной?

Вторник, 9 января 2018 г. Ваша кухонная мойка и ванна имеют отдельные сливные линии, но в конечном итоге все они соединяются с одной линией, ведущей в канализацию. … Важно знать, как работают водостоки и как раковина попадает в ванну, прежде чем возникнет проблема.

Какие бывают сантехнические системы?

Ниже приведены наиболее часто используемые типы сантехнических труб, их назначение и преимущества:

Труба из ПВХ или поливинилхлорида.…
Жесткая медная труба. …
PEX или трубы из сшитого полиэтилена. …
Трубы из нержавеющей стали. …
Трубы водопроводные чугунные.

Основы сантехники: как работает ваша домашняя сантехническая система

Даже в самом маленьком доме домашняя сантехника часто представляет собой сложную и запутанную систему труб. Однако, если вы потратите время на изучение логистики бытовой сантехники, вы увидите, как это работает, и на самом деле это довольно просто.

Система состоит только из двух важных частей: (1) система водоснабжения для поступающей чистой воды и (2) дренажно-сточная система для удаления воды, которая больше не нужна. Эта статья поможет вам сориентироваться в естественной, первоначальной путанице с водопроводной системой вашего дома и поможет решить будущие проблемы, будь то самодельный или профессиональный сантехник. По крайней мере, вы будете знать, какая система является источником ваших проблем.

Мы рассмотрим эти две функции более подробно.Вам должно быть удобнее работать с домашней сантехникой.

Водопровод на забор.

Эта система обеспечивает циркуляцию воды из вашего главного клапана, который, если у вас есть городская вода, вероятно, находится перед вашим домом, закопанным на улице. Имейте в виду, что эта поступающая вода находится под высоким давлением, поэтому она может попасть во все помещения вашего дома. Эта простая картинка объясняет, в какие места ваша система водоснабжения должна подавать чистую пресную воду.

Если у вас есть городская вода, пресная вода поступает через «магистраль», часто огромную трубу, проложенную параллельно вашей улице.И наоборот, если у вас есть колодец, вам, вероятно, понадобится насос, чтобы набрать давление воды, необходимое для работы душа и подачи воды в смесители.

Обычно запорный вентиль находится прямо перед счетчиком воды и сразу после счетчика. Это упрощает отключение поступающей пресной воды, когда вам нужно завершить проект сантехники своими руками.

Проточная вода и унитаз со смывом являются необходимыми повседневными функциями, как и горячий душ, что делает систему водозабора жизненно важным компонентом домашней водопроводной системы.

Для вашей системы также потребуется специальный трубопровод, по которому пресная вода подается в ваш водонагреватель. Бесконтактные водонагреватели, которые когда-то использовались в квартирах и небольших кондоминиумах (без места для традиционных водонагревателей с резервуарами), стали популярными функциями в новом домостроении из-за более низких затрат на электроэнергию.

Основная задача системы водозабора заключается в том, чтобы у вас в доме всегда была чистая вода быстрого приготовления, холодная или горячая, когда она вам нужна. Это включает в себя вашу кухню, ванную (и), ванну, туалет и наружные краны.Напор пресной воды в вашем доме должен быть достаточным для нормального функционирования мытья, душа, смыва туалета и мытья пищевых предметов.

Канализационно-канализационная система.

После того, как вода в вашем доме протекает через дом и вокруг него, она становится сточной водой, которую необходимо удалить из дома. В то время как достаточное давление воды является задачей системы забора воды, гравитация управляет системой дренажа и вентиляции.

Вы заметите, что все трубы, на которые возложена эта ответственность, наклонены вниз, чтобы под действием силы тяжести сточные воды выводились из вашего дома.Вы заметите, что дренажно-канализационная система в вашем доме сложнее, чем водозаборные трубы.

Для этой системы требуется множество вентиляционных отверстий, ловушек и других средств очистки, которые помогают гравитации выполнять свою работу. Если вы посмотрите на свою крышу, вы увидите несколько вентиляционных труб, торчащих над кровельной черепицей. Вы также заметите «ловушку» (в виде боковой буквы P) под каждой раковиной в вашем доме. Это так называемые «ловушки», которые помогут вам в случае, если вы уроните в канализацию что-то твердое, например, кольцо или ухо.

Обратите внимание на вентиляционное отверстие на крыше, указанное на приведенном ниже простом чертеже канализационной системы в вашем доме. Как только сточная труба выходит за пределы вашего дома, сточные воды переносятся в канализацию или септик.

В большинстве систем слива сточных вод есть «заглушка для прочистки». Эти заглушки для чистки разработаны таким образом, чтобы вы или ваш сантехник могли удалить самые стойкие засоры из отходов.

Вы заметите, что дренажно-сливные трубы имеют тенденцию быть «толще», чем ваши водозаборные трубы. Поскольку они предназначены для отвода сточных вод и других отходов, они более эффективны, поскольку они больше.

В старых домах есть минимум запорных клапанов, но эксперты считают, что их должно быть намного больше для каждого приспособления и прибора, чтобы домашние мастера и сантехники могли локализовать проблемы, не отключая магистраль.

Основные сведения о сантехнике и обзор.

Все системы трубопроводов относятся к одной из двух основных категорий (водозабор или отвод сточных вод), независимо от количества кухонь или ванных комнат в доме. Сливы должны быть в непосредственной близости от вентиляционных систем, так как они должны быть близко (в соответствии с местными строительными нормами).При попытках устранить какие-либо проблемы обязательно отключите подачу воды.

Если у вас отключение «на короткое время», как во многих старых домах, отключите подачу воды в магистрали. Таким образом вы избежите неприятного сюрприза, поскольку давление поступающей воды обычно составляет от 50 до 60 фунтов на квадратный дюйм, что намокнет еще до того, как вы начнете ремонтировать водопровод.

Системы забора и отвода воды работают вместе, чтобы ваша домашняя сантехника работала эффективно. Теперь, когда у вас есть обширные базовые знания в области сантехники, даже если вы не «под рукой», вы должны знать, в какой домашней водопроводной системе возникла проблема.

Если вы впервые домовладелец, вы должны знать, как определить, как эти компоненты сочетаются друг с другом, чтобы ваш новый дом работал эффективно, и как определить, в какой системе есть проблемы. Вам нужно, чтобы ваш первый дом работал без сбоев, эта статья поможет вам в достижении вашей цели.

Нажмите здесь, чтобы узнать больше о сантехнических услугах Petro Home

Чертежи сантехники — Строительные нормы и правила

Чертежи сантехнического оборудования

предоставляют всю необходимую информацию о конструкции водопроводной системы для проекта, включая размеры и расположение трубопроводов, расположение арматуры, запорные клапаны, емкости резервуаров для хранения, емкости и расположение водонагревателей, а также места и маршруты слива.Сантехнические системы состоят из двух основных компонентов: водоснабжения и канализации. Вода под давлением подается по трубам к сантехнике. Дренаж работает самотеком: Дренажные трубы должны иметь уклон вниз. Требуются вентиляционные трубы. План этажа сантехники обычно показывает расположение и тип сантехнических приборов, а также трассу труб, которые будут проложены (над головой или сквозь стены) для питьевой воды, канализации, сточных вод и вентиляционных отверстий. Чертежи сантехники обычно нумеруются, начиная с «P», как в P-1, P-2 и т. Д.

Первый компонент, подключенный к приспособлению, — это ловушка. Ловушки расположены на каждом приспособлении. Сифон — это U-образная труба, расположенная под раковиной. Некоторые сифоны являются частью конструкции светильника и не видны, как в унитазе или двойной раковине. Ловушка улавливает и удерживает небольшое количество воды для герметизации. Это уплотнение предотвращает попадание газов из канализации в здание.

Из сифона сточные воды по дренажным трубам в ответвлениях попадают в вертикальную трубу. Почвенный штабель переносит отходы из туалетов.В стеллаже для отходов переносятся другие отходы из раковины, стиральной или посудомоечной машины. Все дренажные трубы должны быть подключены к вентиляционным отверстиям. Вентиляционные отверстия открыты для наружного воздуха. Вентиляционные отверстия позволяют выходить скопившимся сточным газам и выравнивать давление в системе. На рис. 6.19 показана схематическая изометрия водопроводной системы с двумя ванными, а также различные необходимые соединения и розетки.

Чертежи сантехники обычно являются частью набора строительных чертежей. В большинстве случаев они предоставляются вместе со строительными чертежами для заявки на получение разрешения на строительство.Они также являются частью пакета для определения цены проекта для клиента. Их используют для строительства. Все сопутствующие сантехнические линии; сливы, соединения и вентиляционные отверстия должны быть установлены в соответствии с утвержденными чертежами.

Чертежи изготавливает машиностроительное предприятие. Они должны соответствовать Национальному сантехническому кодексу, а также национальным, провинциальным и местным кодексам.

Инженеры создают собственные чертежи. Они основаны на планах, предоставленных дизайнером интерьера или архитектором.Эти планы показывают инженеру расположение сантехнических приборов, таких как туалеты, раковины и водонагреватели в проекте. Для некоторых проектов также требуются трубопроводы для оборудования.

Как правило, инженер рисует план водопровода и схемы подключения. Типовые схемы системы водоснабжения и канализационной трубы. Добавляются легенды, расписания и примечания, относящиеся к проекту. На небольших проектах обычно бывает всего несколько светильников, раковина и унитаз. В этом случае необходимая информация включается в листы механического чертежа.Для больших или сложных проектов план (ы), схемы, примечания и т. Д. Находятся на отдельных листах. Для покрытия всей информации может потребоваться несколько листов. На рис. 6.20 показан план расположения водопровода и оросителя.

На чертежах инженера должна быть указана информация о подключениях к основным водопроводным и канализационным линиям. Расположение всех существующих и новых трубопроводов указано на плане. Необходимо указать размер всех линий водоснабжения, канализации и вентиляции. Подключение к водосчетчику, новому или существующему, покрывается, и указываются тип, размер и расположение водонагревателя.

В комплект чертежей сантехники обычно входят следующие:

План с линиями и символами, представляющими все трубопроводы
Условные обозначения символов, общие примечания и особые ключевые примечания
Спецификация приспособлений с указанием производителя и модели для каждой позиции
Размеры для всех трубопроводов, холодной / горячей воды, канализации, вентиляционных линий и т. Д.
Схемы, такие как стояк и канализационная труба
Информация о водонагревателе

Другая информация может понадобиться, в зависимости от сложности проекта

Подробные чертежи, такие как водонагреватель, подключение водомера или сливы в полу
Схемы или детали, относящиеся к требованиям к специальному оборудованию
Примечания по противопожарной защите
Обозначения и обозначения для системы пожаротушения
Трубопроводы специальные
Трубопроводы природного газа

Изометрическая схема двухванной сантехнической системы.

Изометрические схемы трубопроводов стояков горячей и холодной воды.

Чертежи инженера необходимы для всех коммерческих проектов, связанных с сантехническими работами. Это касается пристроек, обновлений или нового строительства. Перед началом любых работ на объекте требуется разрешение.

Строительные нормы и правила определяют количество туалетов, писсуаров и уборных, необходимых в здании или пространстве, в зависимости от типа использования. Во многих случаях помещения должны быть спроектированы как доступные для инвалидов, как описано в главе 11.Дизайнер, архитектор и инженер должны соблюдать все нормы при создании своих окончательных чертежей.

План этажа с изображением расположения водопровода и спринклерной системы.

Чертежи и разрешения также необходимы для жилых проектов, когда должны проводиться существенные сантехнические работы. Для небольших проектов лицензированный сантехник может предоставить информацию, необходимую для получения разрешения.

Профессиональный инженер также предоставляет необходимые чертежи и отчеты для установки септика.Необходимо получить разрешение на канализацию. Септик устанавливается там, где подключение бытовой канализации к городским очистным сооружениям невозможно.

Концепция и дизайн — это первый этап любого проекта. Когда установлено, следующий этап — строительные чертежи. После того, как план этажа завершен, он передается инженеру-механику для создания чертежей сантехники. Чертежи становятся частью конструкторского набора.

В некоторых жилых и коммерческих зданиях составлен отдельный план водопровода, на котором показаны арматура, линии водоснабжения и удаления отходов, оборудование и другие источники снабжения и удаления отходов.Эти изометрические чертежи намного легче понять, и они неоценимы для тех, кто отвечает за подготовку сметы материалов, а также для мастеров, ответственных за установку водопроводных систем. Механическое разделение набора строительных чертежей будет включать, помимо планов и деталей сантехники, чертежи любых систем отопления, вентиляции и кондиционирования воздуха, которые могут быть в здании. Часто листы чертежей в механическом подразделении обозначаются буквой M в основной надписи.Однако помните, что в порядке чертежей листы, содержащие чертежи систем отопления, вентиляции и кондиционирования воздуха, будут предшествовать листам для сантехники.

Прочтите здесь: Электрические чертежи

Была ли эта статья полезной?

Все, что вам нужно знать

Строится новый дом. Количество строящихся новых домов росло с каждым годом в течение последних 5 лет. За месяц строится примерно на 3 миллиона новых домов больше, чем в марте 2014 года.

С ростом рынка жилья это означает, что будет много людей, желающих установить водопровод в своих новых домах. Установка новой сантехники дает возможность сделать все правильно.

Когда вы ремонтируете дом с нуля, это дает вам возможность воспользоваться преимуществами новейших технологий и методов. Это сэкономит вам огромную сумму денег, поскольку потребители экономят около 16,2 миллиарда долларов каждый год благодаря эффективной сантехнике.

Если вы хотите установить водопровод в своей новой постройке, вот что вам нужно знать о строительстве дома с нуля.

Сантехника Дом с нуля

Сантехника сильно изменилась с начала века. Если раньше трубы и водопроводная арматура изготавливались из металла, то сегодня в производстве сантехники используется уникальное сочетание современных пластмасс и сплавов.

Это лишь один из путей развития сантехники за последние 10 лет. Строительные нормы стали намного строже. Строительные материалы также стали намного дороже, особенно такие металлы, как медь.

Это означает, что ошибка сантехника может стоить гораздо дороже, чем раньше.

Детали водопроводной системы вашего дома

Сантехнические системы имеют множество различных движущихся частей и деталей. Вот общий обзор водопроводной системы вашего нового дома.

Трубы

Чистая вода поступает в систему трубопроводов под давлением 50–60 фунтов на квадратный дюйм от линии подачи воды. Нечистая вода под действием силы тяжести уходит из системы трубопроводов. Воздух, продуваемый через вентиляционные отверстия, сохраняет трубы чистыми и прозрачными.

Это простая и автономная установка, которая должна выдержать испытание временем, если настроена правильно.

Сантехника

Если вы устанавливаете сантехнику в новом строительстве, вам нужно будет установить сантехнику перед отделкой интерьера. Ванны, раковины и душевые гораздо проще установить, если стены и дверные проемы еще не установлены.

После установки сантехники накройте их картоном или пластиком, чтобы они оставались чистыми и свободными от пыли во время оставшейся части строительства.

Септические резервуары и канализационные линии

Септические резервуары и канализационные трубы — одни из самых сложных элементов водопроводной системы дома.Во-первых, вам нужно знать, какой размер септика вам понадобится. Он рассчитывается по количеству спален в вашем новом доме.

Септики отделяют твердые отходы от жидких. Внутри резервуара факультативные и анаэробные микроорганизмы помогают расщеплять твердые отходы. В результате этого процесса образуются побочные газы, которые необходимо отводить надлежащим образом.

Уже сейчас вы видите, что установить дом с нуля не так уж сложно, но вам нужно знать много специфических вещей.Теперь мы собираемся взглянуть на некоторые вещи, которые следует учитывать при работе с водопроводной системой вашего нового дома.

На что следует обратить внимание при установке водопроводной системы

Хотя каждый строительный проект уникален и имеет свои собственные логистические соображения, вот несколько хороших практических правил, которые следует учитывать, когда вы будете готовы установить водопроводную систему.

Решите, где будет находиться главный стек

Главный стек — это труба диаметром примерно 3 или 4 дюйма. Обычно он идет от подвала до крыши.

Нижняя часть основной трубы собирает отходы из туалетов. Средняя часть собирает сточные воды от других сантехнических приборов. Верхняя часть используется для вентиляции.

Когда вы устанавливаете водопровод в своем новом доме, вам нужно будет найти место, где основная труба может работать бесперебойно.

Установка дренажа и вентиляции

Дренажные и вентиляционные трубы обычно имеют диаметр от 1 до 1,5 дюймов. Для правильного дренажа трубы должны иметь наклон дюйма на фут. Изгибы в местах присоединения труб к основной трубе должны быть гладкими, а не под острыми углами.

Под каждым приспособлением должна быть ловушка. Эта ловушка улавливает воду и предотвращает попадание ядовитых газов в жилые помещения.

Также необходимо вентилировать все приспособления. Приспособления в пределах 5 футов от основной трубы могут иметь «влажную вентиляцию». Это означает, что здесь достаточно места для прохождения воды и воздуха.

Нарисуйте схему и получите разрешение

Вам понадобится разрешение на строительство, чтобы установить водопровод. Для этого нужна сантехническая схема.На схеме водопровода показаны все дренажные трубы, вентиляционные отверстия и фитинги на трехмерном чертеже.

На этой диаграмме показаны все размеры труб, сифоны, вентиляционные отверстия и углы подключения.

Строительный инспектор будет использовать диаграмму, чтобы убедиться, что проект приемлем, а предлагаемая конструкция безопасна.

Как видите, об установке сантехнической системы нужно многое знать. Принципы примерно такие же, как и у римлян, но детали стали гораздо более детализированными и детализированными.

Ищете водопроводную систему для вашего нового строительства в Авроре, Колорадо?

Обладая более чем 25-летним опытом монтажа сантехники в районе Авроры, мы не просто устанавливаем трубы и клапаны. Устанавливаем душевное спокойствие.

Мы понимаем, что слесарить дом с нуля — это увлекательное путешествие! Не каждый день удается построить дом своей мечты.

Если вы готовы убедиться, что в доме вашей мечты есть самые современные и лучшие сантехнические устройства, ознакомьтесь с нашими новыми услугами по строительству и ремонту сегодня.

Как правильно вентилировать трубы

Мы участвуем в программе Amazon Services LLC Associates, партнерской рекламной программе, разработанной для того, чтобы мы могли получать вознаграждение за счет ссылок на Amazon.com и связанные с ней сайты.

Если вы готовы заняться ремонтом кухни или ванной комнаты, вы можете испугаться, когда подумаете о водопроводе. Перед тем, как приступить к каким-либо серьезным изменениям, вам следует многое знать. Но, к счастью, выучить основы легко.Наша схема вентиляционных отверстий и простые инструкции для самостоятельной сборки помогут вам выполнить реконструкцию, прежде чем вы об этом узнаете.

Давайте посмотрим, как правильно вентилировать трубы. Тогда вы можете с уверенностью приступить к ремонту кухни или ванной комнаты. Вот что вам нужно знать, чтобы завершить свой проект.

Как правильно вентилировать трубы

Итак, вы готовы переделать свою кухню или ванную комнату и поняли, что новая сантехника в порядке. Если с этой проблемой вы не сталкивались раньше, вам может показаться, что это немного сложнее, чем в большинстве других проектов DIY.Прежде чем паниковать и вызывать сантехника, узнайте, что есть простые способы обеспечить надлежащую вентиляцию ваших труб.

Быстрый поиск в Интернете по запросу «схема вентиляционных отверстий» поможет найти несколько способов решения этой проблемы. Но как узнать, какой из них подойдет для вашего дома? Каковы плюсы и минусы каждой системы? Будь то новая раковина, ванна или унитаз, вот как правильно вентилировать трубы.

Описание вентиляционного отверстия

Визуализация труб внутри вашей стены (с помощью схемы вентиляционных отверстий) станет проще, если вы начнете с того места, где вы можете видеть.Вы открывали шкафы под раковиной, прежде чем увидели P-образную трубку прямо под сливом, верно? Он называется Р-ловушкой, и он запускает процесс очистки сточных вод / вентиляции.

Связанное чтение: Все, что вам нужно знать о водопроводных ловушках

Эти дренажные трубы подключаются к душам, раковинам, ваннам и другим приборам, чтобы отводить воду после того, как вы ее использовали. Оттуда вода попадает в дренажные трубы немного большего размера, по мере того как они продолжают соединяться и попадают в штабель.Почвенные трубы делают то же самое для туалетов.

Стековая труба проходит через крышу и далее под землю в направлении, противоположном основным канализационным линиям. Вода и сточные воды направляются вниз по трубе, а газы выводятся вверх и наружу. Стеклянная труба также пропускает свежий воздух, чтобы вода плавно текла по трубопроводу.

Без стека для правильной вентиляции ваш дом будет вонять и наполняться ядовитыми канализационными газами. Чтобы дымовая труба выполняла свою работу, к приспособлениям часто добавляются вентиляционные трубы.Это позволяет газам свободно выходить из вашего дома, а свежий воздух беспрепятственно перемещает сточные воды.

Большинство домовладельцев не любят об этом думать. Но это важная часть любого домашнего хозяйства. Каждый раз, когда вы ремонтируете, ремонтируете сантехнику или просто добавляете новую арматуру, очень важно убедиться, что эта система функционирует должным образом.

Типы вентс

В трубопроводе используются четыре основных типа вентиляции. Их:

Настоящая вентиляция
Отводная труба
Вентилятор общий
А петля вентиляционная

Настоящая вентиляционная труба выровнена по вертикали и присоединяется к дренажной линии через крышу.Это лучше всего реализовать, если приспособление стоит близко к штабелю и верхнему этажу вашего дома, позволяя штабелю служить вентиляционным отверстием. Истинные вентиляционные отверстия также не пропускают воду. Хотя настоящая вентиляция проста, это не всегда возможное решение, поскольку приспособления редко располагаются так близко к стеку.

Вентиляционные трубы, также известные как вспомогательные вентиляционные отверстия, присоединяются к дренажной линии рядом с вашей арматурой. Они бегут вверх и через главное вентиляционное отверстие. Их можно прикрепить сразу за приспособлением или горизонтально к сливной линии.Это отличные варианты, когда ваша мойка расположена слишком далеко от основной стеллажа.

Если у вас есть другое приспособление на противоположной стороне стены, вы, вероятно, захотите использовать общую вентиляцию. Это позволяет соединить обе дренажные линии в санитарный крест. Обычно вы можете найти их на раковинах, стоящих вплотную друг к другу.

Вентиляционная петля — решение для многих отдельно стоящих раковин. Перед подключением к водосточной трубе он закручивается вверх и по кругу. Это позволяет обеспечить достаточную вентиляцию сразу за осветительным прибором.Есть еще и влажная отдушина. Тем не менее, они в основном предназначены для ванн, которые находятся рядом со стопкой и могут быть запрещены кодексом вашей местности.

В качестве альтернативы вентиляции в целом некоторые нормы допускают использование клапанов для впуска воздуха. Они позволяют воздуху попадать в канализацию, а затем за счет силы тяжести уплотняют, прежде чем газы смогут вернуться в комнату. Они относительно новые, поэтому не забудьте проверить коды своего региона, прежде чем покупать их.

Размещение осветительного прибора

Какую бы вентиляционную систему вы ни выбрали, не менее важно разместить вашу арматуру на определенном расстоянии от вентиляционной трубы.Эта область называется критическим расстоянием и требует некоторых вычислений. Размер ваших труб, тип светильника, который вы устанавливаете, и количество светильников с влажной вентиляцией в вашем доме — все это играет важную роль в определении этого измерения.

На этом этапе настоятельно рекомендуется проконсультироваться с сантехником после измерения длины ваших труб. Они также могут рассказать вам, как правильно вентилировать трубы, указав, какая из систем работает лучше всего и соответствует местным нормам.

Установка вентиляционного отверстия

В отличие от водосточных труб, вентиляционные трубы не должны иметь уклона. Вы можете запускать их на одном уровне, если нет препятствий, которые нужно обойти. Основная цель здесь — обеспечить сухость вентиляционного трубопровода. Вот почему на большинстве диаграмм они изображены вертикально, чтобы вода не попадала обратно в систему.

Рентген — единственное исключение, так как он проходит горизонтально. Тем не менее, он должен быть не менее чем на шесть дюймов выше уровня затопления вашего прибора, чтобы не намокать.На мойке это будет либо ободок, либо переливное отверстие.

Связанное чтение: Сантехнические инструменты, которые домовладелец использовал бы

Примечание о главном сливе

При установке вентиляционных отверстий настоятельно рекомендуется спланировать дренажные линии, чтобы минимизировать риск засорения. И кухня (1-1 / 2 дюйма), и ванная (1-1 / 4 дюйма) намеренно меньше остальной канализационной системы. Они ведут в большие отводные дренажные трубы, ведущие в 4-дюймовую трубу.

Поскольку основная труба вертикальная, засорение этой трубы случается редко. В то время как другие трубы, соединяющие штабель, должны быть горизонтальными, увеличение их размера позволит большому количеству воды свободно проходить через них. Это также хорошее время, чтобы профессионально проверить вашу основную дренажную линию, которая находится под землей, на предмет засорения.

Полезные схемы вентиляционных отверстий

Чтобы помочь вам лучше представить себе, как выглядят эти трубопроводные системы, мы подумали, что может помочь включить диаграмму вентиляционных отверстий.На изображении ниже показана типичная ванная комната с несколькими вентиляционными отверстиями. В комплект даже входит отверстие для влажной вентиляции, которое соединяется с ванной.

Как видите, истинное вентиляционное отверстие совпадает со стеклом сразу за унитазом. Однако раковина ставится подальше. Поэтому был добавлен возвратный клапан, чтобы гарантировать выход канализационных газов.

На следующем изображении показаны различные типы вентиляционных труб за раковиной. Это дает вам более точное представление о том, как они могут выглядеть в вашем собственном проекте.В зависимости от планировки вашего дома один из них, скорее всего, подойдет вам лучше всего.

На этом изображении четко показано, как выглядит петлевое вентиляционное отверстие, которое может потребоваться, если ваша мойка расположена слишком далеко от трубы для сбросной трубы. На нем также показано, как будет выглядеть сантехнический крест, если у вас есть раковина с другой стороны стены. Обе раковины соединяются в одной точке, разделяя общее истинное отверстие в стеке.

С бокового угла становится легче представить, как эти трубы могут выглядеть за стенами вашей ванной комнаты или кухни.Обратите внимание, как основная вентиляционная труба и сливная труба остаются разделенными за раковиной, соединяясь только через прилагаемую отводную трубу. Это обратное отверстие находится как минимум на шесть дюймов выше линии перелива и должным образом соединено с дренажем T.

Дополнительная информация о впускном воздушном клапане

В случае, если в ваших стенах недостаточно места для каких-либо из вышеперечисленных вентиляционных отверстий, местный кодекс может позволить вам выбрать клапан для впуска воздуха (AAV). Этот односторонний клапан предназначен для впуска воздуха в водопровод, когда в результате слива создается отрицательное давление.После впуска воздуха он герметизируется, чтобы не допустить проникновения запахов и газов.

Эти устройства обычно крепятся под раковиной сразу за сифоном, обеспечивая достаточное проникновение воздуха в ваши трубы. Помните об этом методе, если вы прорветесь в стену и обнаружите, что для вентиляционной трубы мало места. Тем не менее, всегда проверяйте местные нормы и правила у сантехника, чтобы убедиться, что вы можете использовать AAV.

Прочтите по теме: Как установить водоотводчик за 7 шагов

Удаление воздуха из труб с помощью вентиляционного отверстия, схема

Ну вот и все.Теперь вы знаете все тонкости правильной вентиляции канализационных труб и готовы заняться этим аспектом вашего проекта ремонта. Не забудьте использовать наилучшую возможную настройку в зависимости от того, где находится ваш прибор, и вернитесь к этим схемам, чтобы убедиться, что вы правильно настраиваете вентиляционные отверстия.

Приходилось ли вам переделывать кухню или ванную комнату с помощью схемы вентиляционных отверстий и своих навыков «сделай сам»? Поделитесь своим опытом в комментариях ниже.

Computational Intelligence — Проблемы для Главы 3 — Вычислительный интеллект

— Проблемы для Главы 3 — 3 Домашняя сантехника
Вернуться к 2 Добавление в электрическую область
Перейти к Наверх
Перейти к 4 Создание видеопрезентаций

Рассмотрим область домашней сантехники, представленную в следующая диаграмма:

Сантехника

В этом примере константы p1 , p2 и p3 обозначают холодную воду. трубы.Константы t1 , t2 и t3 обозначают отводы, а d1 , d2 и d3 обозначают дренажные трубы. Константы душ обозначает душ, ванна обозначает ванну, раковину обозначает раковину и пол обозначает пол. Диаграмма выше предназначен для обозначения для символов. Предположим, у нас есть в качестве предикатных символов:

под давлением , где под давлением (P) верно, если труба P имеет сетевое давление в нем.
на , где на (T) истинно, если кран T включен.
выкл. , где выкл. (T) истинно, если кран T выключен.
влажный , где влажный (B) верно, если B влажный.
поток , где поток (P) истинно, если вода течет через P .
заглушен , где заглушен (S) верно, если S либо сток, либо ванна и есть розетка.
отключено , где отключено (S) верно, если S либо сток, либо ванна и есть розетка.

Файл plumbing.pl содержит аксиоматизацию CILog о том, как вода может стекать в канализацию d1 , если краны t1 и t2 включены, и ванна отключена.

Завершите аксиоматизацию раковины так же, как и аксиоматизация для бани.Протестируйте в CILog.
Аксиоматизируйте, как пол будет влажным, если раковина переливается или ванна переливается. Они переливаются, если вставлена пробка и течет вода дюйма. Вы можете изобретать новые предикаты, если дадите их предполагаемые интерпретация. [Предположим, что краны и заглушки были в одном позиции на один час; вам не нужно аксиоматизировать динамику включение кранов, вставка и извлечение заглушек.] Проверьте это в CILog.
Предположим, что система горячего водоснабжения установлена слева от кран t1 .У этого есть еще один кран в трубе, ведущей в него, и подает горячую воду в душ и раковину (есть отдельные горячие и краны холодной воды для каждого). Добавьте это к своей аксиоматизации. Дать обозначение всех констант и предикатных символов, которые вы изобретать. Протестируйте в CILog.

Вам необходимо предоставить полный список вашей программы, включая предполагаемая интерпретация всех используемых символов и след CILog сеанс, чтобы показать, что он работает.

Журнал "Дизайнер"
