Электрические жалюзи: как установить мотор роллет

Как установить электрические жалюзи? На самом деле очень просто, и всего за несколько шагов — в зависимости от системы. Это экономит не только деньги, но и силы мышц в долгосрочной перспективе.

Рольставни без электропривода часто трудно поднять и закрыть. Это проще с электроприводом, который приводится в действие нажатием кнопки. Это не только приносит больше комфорта, но также может сэкономить энергию и деньги в лучшем случае, используя контроль времени. Существует два различных варианта электропривода: электрический привод ременной намотки или вставной привод. Вы можете получить первый обзор с помощью следующей таблицы:

Привод намоточного устройства	Вставьте диск
Простой поверхностный или скрытый монтаж	Устанавливается в коробку рольставни
Управление с помощью кнопок на устройстве, таймер, радио	Управление переключателем, таймером, радио
Громче, чем подключаемый диск	Очень тихо
	Длительный срок службы
	Высшая защита от взлома

Электрически управляемый намотчик ленты

Механизм намотки ленты с электрическим приводом имеет встроенный двигатель, который скатывает существующий ремень. Только одна кнопка должна быть нажата, чтобы открыть и закрыть рольставни. В зависимости от модели таймер также может быть встроен так, что рольставни открываются и закрываются в определенные моменты времени. Особенно хорошие устройства даже имеют радиоприемник и позволяют управлять с помощью радиоуправления.

Выберите электрически намотанный ремень

Перед тем, как приступить к модернизации, вы должны сначала рассчитать тяговое усилие. Поскольку чем больше и тяжелее рольставни, тем выше сила, с которой должен справляться электрический ременный привод.

Чтобы рассчитать тяговое усилие, просто умножьте размер роллет (ширина х высота) на материал роллет. В основном вы можете ожидать около 5 кг / м² для роллет из пластика. Ориентировочное значение 7 кг / м² относится к алюминиевым ставням и приблизительно 11 кг / м² для деревянных ставней.

Пример расчета: рольставни имеют ширину 2, 80 метра, длину 1, 90 метра и выполнены из пластика.

Таким образом, вы рассчитываете силу растяжения следующим образом: 2, 80 м х 1, 90 м х 5 кг = 26, 6 кг

Таким образом, вам нужен электрический намотчик с силой натяжения не менее 26, 6 кг. Обычно вы можете найти эту информацию в описании поставщика

Подключить электрический ремень

Чтобы подключить устройство для намотки ремня, вы должны убедиться, что поблизости есть розетка. Заранее проверьте, есть ли напряжение 230 В, и убедитесь, что в стене нет кабелей, которые можно случайно просверлить. В общем, желательно, чтобы эту работу выполнял специалист.

Теперь возьмите установочный кабель NYM-J 3 x 1, 5 и уложите его от розетки к намоточному устройству. Совет: этот проект лучше всего подходит для ремонта, потому что тогда вы можете уложить линию подачи под штукатурку, а затем перекрасить стены. В противном случае вы также можете потянуть воздуховод поверхностного монтажа размером 15 х 15 мм.

Очень важно устанавливать соединение только при отключенном питании.

Обратите внимание на следующее:

• Зелено-желтый провод: защитный проводник
• Синий провод: нейтральный проводник
• Черный / коричневый провод: провод под напряжением

Сначала защитный проводник (зелено-желтый) подключается к клемме защитного провода.

Затем синий провод зажат на клемме «N». Наконец, черный / коричневый провод зажат на клемме «L».

Электрический намотчик: установите шаг за шагом

Снять намотчик ремня.

Фото: сомфи

1-й шаг

Опустите рольставни полностью. Затем снимите крышку и снимите намотчик ремня. Осторожно ослабьте пружину рукой и выкрутите ремень из намоточного устройства.

Установите новую намоточную ленту.

Фото: сомфи

2-й шаг

Теперь вы можете установить новый электрический намотчик (здесь Easylift от Somfy). Для этого освободите корпус корпуса, одновременно нажав боковые кнопки вниз.

Закрутите намотчик ремня.

Фото: сомфи

3-й шаг

Теперь вставьте устройство намотки ленты в настенный карман и плотно закрутите его.

Закрепите аккумулятор в корпусе и зарядите его.

Фото: сомфи

4-й шаг

Аккумуляторная батарея крепится к корпусу резиновой лентой. Чтобы зарядить его, вставьте штекер устройства в розетку (230 В) и подождите, пока аккумулятор полностью зарядится.

Наденьте оболочку и укоротите конец ремня.

Фото: сомфи

5-й шаг

Теперь наденьте корпус корпуса.

Укоротить конец ремня.

Фото: сомфи

6-й шаг

Укоротите конец подвесного ремня ровно на полметра над верхним краем намоточного устройства.

Прикрепите лист к поясу и скосите углы.

Фото: сомфи

7-й шаг

Прикрепите лист к поясу и скосите углы.

Теперь отметьте 18, 5 сантиметров от конца ремня.

Фото: сомфи

8-й шаг

Теперь отметьте 18, 5 сантиметров от конца ремня.

Вставьте ремень в корпус до отметки.

Фото: сомфи

Шаг 9

И, наконец, протолкните ремень в корпус до отметки — он затягивается.

Стоимость электрического намоточного устройства

Электрический намотчик с датчиками	Около 70-135 евро
Удлинитель	Около 20-30 евро
Канал 15 х 15 мм	Около 10 евро
Другой материал	Около 30 евро
Рабочее время квалифицированного рабочего (в зависимости от усилия)	Около 100 евро

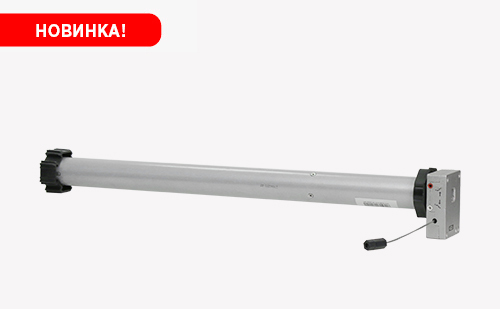

Мотор рулонного затвора в коробке рулонного затвора (вставной привод)

Второй вариант электрической модернизации рольставней — это трубчатый двигатель. Он установлен на валу в коробке с рольставнями. Преимущество двигателей с рольставнями заключается в их долговечности. Они также могут быть оснащены таймерами и даже интегрированы в систему умного дома. Если вы готовы потратить немного больше денег, вы можете даже установить двигатель с функцией обнаружения остановки. Это защищает рольставни от повреждений или препятствий.

В случае сменных приводов необходимо проводить различие между двигателями с электромеханическими и электронными концевыми выключателями.

Полезно знать: концевой выключатель определяет, когда двигатель останавливает рольставни при открытии и закрытии.

Электромеханический концевой выключатель

Двигатели с электромеханическим концевым выключателем имеют особенно длительный срок службы. Вы можете установить конечные точки вручную на головке двигателя. В зависимости от того, насколько изменяются температуры от сезона к сезону, вам придется время от времени корректировать.

Электронный концевой выключатель

При этом типе конечные точки устанавливаются автоматически.

Либо с помощью установочного кабеля или кнопки настройки на головке двигателя. Преимущество: если вы хотите что-то изменить в конечных точках позже, вам не нужно открывать ящик с рольставнями. Также возможно управлять двумя или более приводами, используя переключатель или таймер, когда окна находятся рядом друг с другом.

Выберите мотор жалюзи

Сначала измерьте диаметр вала рольставни, чтобы выбрать правильный трубчатый двигатель.

После этого также важно в этом случае определить силу тяги роллетного затвора. Просто используйте формулу, описанную выше, и выберите трубчатый двигатель, который имеет, по крайней мере, рассчитанное растягивающее усилие.

Установка электрического трубчатого двигателя

Чтобы можно было установить трубчатый двигатель, требуется минимальная ширина коробки рольставней. Эта ширина зависит от пространства, которое должно быть доступно для трубчатого двигателя в валу рольставни.

Головка привода двигателя может быть установлена ​​как слева, так и справа. В этом руководстве мы выбрали правильную сторону.

Соберите подшипник

Подшипники сначала должны быть собраны. Для определения положения привода и упорного подшипника в коробке затвора. Намотать крышку роликового затвора на намоточный вал и измерить диаметр.

Внимание! Если установлена ​​рольставня, она должна проходить вертикально по направляющей во время намотки.

При установке подшипника привода вы должны убедиться, что кнопка настройки легко доступна и кабель двигателя можно прокладывать без перегибов.

Определить длину намоточного вала

Сначала измерьте расстояние между стенкой ведущего подшипника (B) и контрподшипника (C), затем измерьте коробку рольставней (A) и определите необходимую длину волны, добавив B и C, а затем вычтя из A: L = A — (B + С).

Вставить трубчатый двигатель в намоточный вал

Если вы толкаете трубчатый двигатель в намоточный вал, вы должны быть очень осторожны. Сначала вставьте привод в намоточный вал. Затем вы можете полностью надавить намоточный вал на адаптер.

Вставьте ролик капсулы

Вставьте роликовую капсулу в намоточный вал, а затем установите шариковый подшипник на ось оси.

Установка двигателя в подшипниках

На боковой стороне приводного подшипника подвесьте приводную головку на приводном подшипнике и закрепите ее шплинтом. Убедитесь, что кнопка настройки легко доступна.

На стороне упора вставьте другой конец обмотки вала с шарикоподшипником в упорном подшипнике. Затем закрепите подшипник привода вторым шплинтом.

Совет: если размеры неточны, вы можете слегка толкать капсулу валика. Однако он всегда должен составлять не менее двух третей его длины в намоточном валу.

Наконец, закрепите роллерную капсулу винтом.

Сборка рулонной шторки

Теперь вам следует установить шторку рулонного затвора на заводной вал с помощью крепежных пружин. Для этого наденьте крепежные пружины на верхнюю пластину шторки роллетного затвора и вставьте крепежную пружину в прямоугольные отверстия в намоточном валу через каждые 40 сантиметров.

Полезно знать: эти пружины абсолютно необходимы для двигателей с аварийным отключением. В противном случае аварийное отключение может работать неправильно.

Электрическое подключение трубчатого двигателя

Электрическое подключение обязательно должно быть сделано специалистом. Кроме того, работы с электрической системой разрешается выполнять только в обесточенном состоянии.

Цветовая гамма кабеля двигателя

Синий: нейтральный проводник

Черный: направление вращения 1

Серый: направление вращения 2

Коричневый: установить линию

Зеленый / желтый: земля

Стоимость трубчатого мотора

Трубчатый мотор, включая аксессуары	Около 270 евро
Расходы на электрика	Около 150 евро
Установка новой рольставни	Около 250 евро
Общая стоимость	Около 670 евро

Леа Штрауб редакторы haus. de

Инструкция по монтажу роллет

Рекомендуемый набор инструментов и принадлежностей, необходимых для монтажа рольставни.

Развернуть

Наименование инструмента	Количество
Электроперфоратор	2
Электродрель	1
Шуруповерт аккумуляторный	1
Электрическая угловая отрезная машинка	1
Адаптер SDS с быстрозажимным патроном	2
Клёпальный пистолет	2
Уровень строительный брусковый 1,5м	1
Ящик инструментальный	2
Молоток слесарный 400 гр	2
Кувалда	1
Набор ударных инструментов(зубило, шлямбур, пробойник, кернер)	1
Ножовка по металлу	1
Ножницы по металлу	1
Пассатижи	1
Кусачки боковые средние	1
Набор напильников	1
Набор отверток твёрдосплавных	1
Набор гаечных ключей	1
Лестница универсальная 4-х сложений	1
Лестница универсальная 3-х секционная (более 6м)	1
Пистолет силиконовый	1
Прибор-тестер	1
Электропаяльник 60 Вт	1
Электроудлинитель не менее 30 м	1
Отвертка эл. индикаторная	1
Рулетка 5 м	1
Штангенциркуль 125 мм	1
Очки защитные	2
Каска строительная	3
Аптечка универсальная	1
Стандартный набор сверл по металлу	1
Бур по бетону O 6 мм L=160-200 мм	2
Бур по бетону O 8 мм L=200-260 мм	2
Бур по бетону O 10 мм L=550 мм	2
Бур по бетону O 12 мм L=550 мм	2
Бур по бетону O 14 мм L=750 мм	2
Бур по бетону O 16 мм L=950 мм	1
Бур по бетону O 18 мм L=550 мм	1
Бур по бетону O 20 мм L=550 мм	1
Примечание: Рекомендуемая численность монтажной бригады — 3 человека: слесарь-электромонтажник — 1 человек, слесарь-монтажник — 2 человека.

Перед тем как приступить к установке рольставни, необходимо проверить наличие всей комплектации.

В комплект одной роллеты должно входить

• защитный короб в сборе;
• полотно рольставни;
• пара направляющих шин;
• набор комплектации.

Подготовка проема для монтажа рольставни

Поверхность где будут установлены направляющие шины и защитный короб должны быть ровными и гладкими, без трещин и наплывов от штукатурного раствора.

Подготовка роллеты

Подготовка направляющих шин рольставен для накладного монтажа

рис.1 Накладной монтаж.

Для накладного монтажа, необходимо взять направляющие шины и приложить их друг к другу глухими сторонами. Отметить маркером места для крепления, расстояние между креплениями примерно 450-550 мм, верхнее и нижнее крепление должно располагаться на расстоянии 100-150 мм от обрезов шин. Рассверлите отверстия O12 мм для последующей установки заглушек.

Примечание: не рассверливайте шину насквозь!!!

Подготовка направляющих шин рольставен для встроенного монтажа

рис. 2 Встроенный монтаж.

Для встроенного монтажа, положите шины ребром и рассверлите отверстия в ребре жесткости на таком же расстоянии, как и для накладного монтажа, используя тоже расстояние 450-500мм между отверстиями, сверлом O 12мм.

Примечание: не рассверливайте шину насквозь!!!

В зависимости от типа монтажа, просверлить отверстие в обеих боковых крышка короба для дальнейшего крепления к проему.

• Для монтажа на проем отверстия располагаются в задней части бортов боковой крышки (рис.3).
• Если монтаж рольставни производится в проем, сверлить в верхней части бортов обеих крышек (рис.4).
• Для комбинированного типа монтажа конструкции, сверлить  по два отверстия в верхнем и заднем бортах каждой боковой крышки.

рис.3 Накладной монтаж.
рис.4 Встроенный монтаж.

Со стороны расположения приводного механизма, необходимо просверлить отверстие в боковой крышке короба (рис.5), для вывода приводных элементов.

Примечание: действие (рис. 5) для наружного типа монтажа для вывода кардана, ленты, шнура, корда или провода электропривода.

рис.5

Следующим действием необходимо установить  два направляющих устройства в боковые крышки, и вставить направляющие шины в ноги боковых крышек (рис.6).
рис.6

Установка каркаса рольставни на закрываемый проем

Накладной монтаж

Наложить на обрамление проема.

рис.7

Встроенный монтаж

Установить внутри проема.

рис.8

Каркас роллеты должен быть выставлен по уровню. Направляющие шины и защитный короб рольставни должны плотно прилегать к плоскости проема по всей высоте и ширине.

Действие для конструкций с накладным типом монтажа.
рис. 9
После того как выставили конструкцию по уровню, наметьте место расположения отверстия для дальнейшего вывода элементов управления:

• для шнура электропривода — отверстие O 12 мм
• для ленты — отверстие O 16 мм
• для корда, кардана — отверстие O 14 мм.

В просверленное отверстие установить предохранительную пружину для шнура или трубку (рис.10) для корда.
рис. 10

Крепление каркаса рольставни к проему

Накладной монтаж

рис.11

Встроенный монтаж

рис. 12

Снимите защитную пленку с короба рольставни и установить каркас на место монтажа. Сверлить отверстия для установки дюбелей рекомендуется длинным буром, чтобы избежать повреждения элементов роллеты.

Осуществляя крепеж необходимо периодически контролировать правильность установки  при помощи монтажного уровня.

Каркас должен быть надежно закреплен и не представлять потенциальной опасности для здоровья и жизни людей. Для крепежа запрещается использовать силикон, деревянные заглушки или монтажную пену.

При монтаже рольставни с электроприводом необходимо соединить кабель с клеммами выключателя в соответствии с инструкцией по подключению электродвигателя рольставни.

При монтаже механического типа привода рольставни — заправьте ленту, шнур или корд в направляющие.

рис. 13

рис. 14
В просверленное ранее отверстие, в стене (для накладного типа монтажа), заправьте кабель двигателя или ленту. Кордовый трос или шнур необходимо заправить в предохранительную пружину или трубку, и закрепить.

Закрепить приводные механизмы: карданный, кордовый, шнуровой или ленточный.

рис. 15

рис. 16

Крепление приводных механизмов при встроенном монтаже производится на направляющую шину при помощи саморезов или заклепок.

Установка полотна роллеты

Установка полотна нужно заводить за валом со стороны задней части защитного короба в направляющие шины (рис. 17). Чтобы избежать повреждения покрытия полотна обернете вал тряпкой.

рис. 17
При монтаже рольставни с механическими приводами закрепите на шкиве шнур, ленту или корд (рис. 18). Вращая вал произведите намотку тягового элемента на шкив, для дальнейшего управления полотном.
рис. 18
Следующим действием необходимо закрепить полотно рольставни с подвесным механизмом (рис. 19, 20) (ригелями или тяговыми пружинами). Заведите их сбоку в верхнюю ламель полотна.
рис. 19
рис. 20

Крепление ригеля

Приложить блокирующий ригель к валу и зафиксировать его ригельными кольцами, свести кольца до упора. Ригель должен попасть в установочные отверстия колец. В таком положении кольца нужно зафиксировать саморезами. Сверлить вал, для установки самореза не нужно, саморез устанавливается в отверстие ригельного кольца и закручивается до упора в стенку вала.

рис.21
рис. 22

Крепление тяговой пружины

Тяговая пружина крепиться с перфорационные отверстия вала. Нужно сжать окончание тяговой пружины и вставить в вал.

рис. 23
Для ограничение поднятия полотно, нужно установить стопора в нижнюю планку. Просверлить сквозные отверстия в концевой планке на расстоянии 50-100 мм от направляющих шин. В отверстия установить через подкладку стопорный болт и прикрутить к нему стопор.
рис. 24

Финальная настройка и подключение роллеты

Для конструкции с ПИМ (пружинно-инерционным механизмом) после установки полотна в направляющие шины, и установки тяговых пружин, необходимо натянуть пружину установленную в валу, вращая вал от себя (если открытая часть короба смотрит на вас). Придерживая вал, установить тяговые пружины в перфорационные отверстия вала.

Придерживая полотно за стопора проверить работу ПИМ.

При необходимости, добавить или уменьшить количество оборотов пружины.
рис. 25
Руководствуясь инструкцией по подключению электропривода, произвести подключение к сети и настройку концевых положений полотна рольставни.

Установить защитную крышку короба в паз и зафиксировать ее заклепками или саморезами.

рис. 26
Для предотвращения несанкционированного вскрытия (отворачивания) конструкции и получения доступа к элементам управления,  по окончанию монтажа нужно рассверлить шлицы головок саморезов, винтов, шурупов.

Технологические отверстия на направляющих шинах (при накладном монтаже) закрываются при помощи заглушек.

Скачать (PDF 1,2 Mb)

Как правильно отрегулировать рольставни: видео, схема настройки

Если в вашем магазине, офисе или доме установлены роллеты на окнах или дверях, то вас непременно заинтересует вопрос: как правильно отрегулировать рольставни (роллеты) для лучшей работы всей конструкции?

Прежде всего хотим указать, что весь процесс настройки сводится к одному – это правильная и грамотная настройка работы наматывающего механизма конструкции. Такая настройка отличается от типа роллет — механических или электрических систем управления полотна.

Процесс настройки рольставней с механической системой работы сводится к выполнению следующих шагов, которые дают понять, как натянуть пружину на рулонные рольставни:

1. Сначала Вам стоит накрутить пружину на вал приводного механизма несколькими оборотами.
2. Зафиксировать пружину.
3. Надеть и закрепить непосредственно на вал само полотно, а затем снять стопоры.
4. После выполнения всех вышеперечисленных действий Вам всего лишь нужно проконтролировать работу подъема полотна до его упора. Если будут выявлены какие-либо проблемы в этом процессе, то, следовательно, вам необходимо дополнительно либо убрать, либо увеличить количество оборотов.

Увеличить или уменьшить крутилку при воротковом приводе рольставен еще проще, так как в данном случае не придется прилгать особых физических сил. Весь процесс – это намотка самого полотна и увеличение либо уменьшение оборотов вала механизма.

Если и после этого вы не смогли понять, как правильно накрутить пружину для рольставни, то лучше обратиться к профессионалам. Так как при неправильной настройке, вы можете испортить весь механизм конструкции, что приведёт к большим затратам на его починку.

Рисунок 1: конструкция рольставней

Как отрегулировать рольставни с электроприводом

Если у вас электрический привод для работы конструкции, то отрегулировать ворота-рольставни придется по-другому принципу, нежели модели с механической системой управления.

В процессе решения проблемы о том, как отрегулировать рольставни с электроприводом, главное значение имеет время вращения вала. Оно измеряется расположением выключателей на концах конструкции, где происходит размыкания электрических контактов. Весь процесс грамотной настройки рольставен с электрическим приводом сводится к регулирования правильного положения этих выключателей.

До того, как настроить рольставни с электроприводом, вам следует найти отвертку. Помните, что данный процесс монтажа осуществляется только во время движения этого полотна, то есть при включенном электрическом приводе. Именно во время работы полотен рольставен Вы осуществляете настройку винтов выключателей. Для удобства и правильной работы на такой конструкции присутствует маркировка, которая обозрима и представляет из себя пиктограмму.

Как настроить концевики на рольставнях

Многие сталкиваются также с ситуацией, когда после монтажа всей конструкции, полотно рольставней не фиксируется в нужном правильном положении. Такая ситуация имеет место, если у рольставней:

• При открывании полотно не скрывается полностью в коробе.

• При закрывании полотно не до самого конца закрывает поверхность.

Все это приводит к снижению защитных механизмов конструкции, уменьшению срока эксплуатации, износа всего механизма. Именно поэтому многие пытаются найти ответ на вопрос: как настроить рольставни в данной ситуации? Эта проблема решается правильной настройкой концевиков. Вот, что вам нужно сделать:

1. Настроить выключатель, который контролирует положение полотна в самом вверху. Для этого необходимо либо увеличивать обороты вала с помощью плюсового винта, либо уменьшать с помощью минусового винта.
2. Настроить выключатель, который регулирует положения полотна в самом низу по аналогичной вышеописанной системе.

Рисунок 2: настройка концевиков на рольставнях

Правильное положение рольставней вверху – полотно фиксируется на уровне короба, внизу – полотно доходит до самого пола. Если ваши рольставни будут правильно настроены и отрегулированы, то тем самым вы сможет продлить их срок службы, а также повысить качественные характеристики.

И всегда помните, что если в процессе самостоятельной настройки у вас возникнут непреодолимые трудности и проблемы, то лучше прибегнуть к услугам профессионалов.

Видео: как отрегулировать рольставни с электроприводом

Ккак подключить роллетные ворота к эл сети — Сервисное обслуживание — Мариуполь сервис

Монтаж электроприводов на рольставни

Главная Статьи о роллетных системах Монтаж электроприводов на рольставни

Монтаж электроприводов на рольставни.

Установка и техническое обслуживание электропривода рольставни должно осуществляться только при обесточенной автоматике. При монтаже запрещается подключать устройства автоматики к питающей сети до завершения монтажных работ. Допускаются к монтажу и техническому обслуживанию электропривода рольставни только прошедшие специальное обучение специалисты.

В случае если заменяется привод рольставни или изменяется схема подключения рольставни . необходимо до начала работ отключить все устройства автоматики от питающей цепи.

При монтаже электропривода рольставни запрещено применять провода, отличающиеся от тех, которые рекомендует электрическая схема рольставни .

Также правила техники безопасности запрещают монтаж электропривода рольставни в местах с повышенной влажностью.

Если в ходе эксплуатации рольставни обнаруживается неисправность в электроприводе, необходимо обесточить автоматы управления и привод, после чего вызвать специалистов.

Схема подключения рольставни с электрическим приводом.

Рис. 1. Подключение электропривода рольставни. Схема .

Обозначения:

N Нулевой провод питающей сети.

L1 Силовой провод питающей сети.

PE Заземление питающей сети.

Электрическая схема рольставни не предусматривает подключения к одному электрическому двигателю двух и более выключателей или автоматических устройств управления, так как в этом случае возможно параллельное подключение питающего напряжения с двух направлений. В результате этого процесса ток разряда фазосдвигающего конденсатора может достигать 40 А, что приводит к подгоранию концевых выключателей и быстрому выходу электрического привода рольставни из строя.

В случае параллельного подключения к обмоткам одного электрического двигателя механического выключателя и автоматического устройства управления, параллельное включение приведёт к выходу из строя не только электрического двигателя, но и электроники автоматического блока.

Чтобы электрическая схема рольставни с параллельным подключением могла быть реализована, необходимо включить в неё дополнительные устройства контроля: например, электромагнитные реле, которые при работе одного устройства управления будут размыкать цепи питания прочих управляющих органов.

Общие рекомендации по монтажу

Схема подключения рольставни любого типа предусматривает подключение автоматических устройств управления и привода к источнику питающего напряжения проводами, сечение токопроводящей жилы которых составляет не менее 0. 75 кв. мм.

Запрещается использовать провода с полиэтиленовой оболочкой.

Все соединения, которые предусматривает электрическая схема рольставни, должны производиться в специальных распределительных коробках с использованием клемм.

При монтаже автоматических рольставней на объектах с двумя и более приводами, которые управляются одновременно, необходимо при расчёте сечения проводов принимать во внимание суммарную мощность приводов. Для обеспечения бесперебойного и безопасного функционирования таких систем необходимо использовать провода сечением не менее 0.75 кв. мм. Для подключения электрического двигателя к устройству управления, провода сечением не менее 1-1.5 кв. мм для коммутации устройств управления в электрическую сеть переменного тока 220 В провода сечением не менее 2.5 кв. мм для прокладки сетевого кабеля, соединяющего все автоматические устройства управления. При наличии более чем двух электродвигателей, их необходимо разделить на группы по питанию, организовав его отдельным для каждой группы кабелем. При наличии трёхфазной сети возможна разводка групп на различные фазы.

При несоблюдении этих правил, возможно сильное падение напряжения на конечных приводах. Особенно ярко это явление проявляется при наличии большого числа подключённых параллельно электрических приводов. Падение напряжения в этом случае оказывается столь значительным, что не обеспечивает нормальную работу рольставен при одновременном включении.

В чем заключаются преимущества ассортимента профилей роликовой прокатки, предлагаемого «Алютех»?

ГК «Алютех» предлагает партнерам самый широкий ассортимент профилей роликовой прокатки в различных ценовых категориях, позволяющий удовлетворить потребности любых заказчиков.

1. Классические профили – AR/40 (N), ARH/40 (N), AR/55 (N), ARH/55 (N):
2. классическая конфигурация профилей, соответствующая лучшим европейским аналогам
3. лента ведущих европейских поставщиков, с максимально высокой толщиной
4. высокие прочностные характеристики, большие размеры закрываемых проемов
5. большой ассортимент классических комплектующих – направляющих и концевых профилей
6. высокий ценовой сегмент.
7. Экономичные профили – AR/37 (N), AR/41 (N), AR/45 (N), AR/55eco (N).
8. оптимизированная конфигурация профилей
9. лучшие параметры намотки по сравнению с классическими профилями благодаря серповидной геометрии
10. экономичные комплектующие – направляющие и концевые профили
11. лента ведущих европейских поставщиков
12. широкая цветовая гамма
13. средний ценовой сегмент.

ГК «Алютех» благодаря наличию в ассортименте различных ценовых групп профилей роликовой прокатки предоставляет своим партнерам возможность сформировать наилучшие предложения для любого сегмента рынка и ценового диапазона, предлагая роллетные системы для проемов разной ширины различным группам клиентов.

В чем заключаются преимущества универсальных концевых профилей, предлагаемых «Алютех»?

Конструкция универсальных концевых профилей ESU 13 50 и ESU 8 35 обеспечивает высокую надежность профилей «Алютех».

Как подключить дом к электрической сети? Каков порядок подключения?

Как подключить дом к электрической сети? Каков порядок подключения?

Сегодня трудно представить себе жизнь без электрических приборов.

Кроме освещения, это еще и бытовая техника, насос, подающий воду, электропривод гаражных ворот и автоматика котла. Как правильно организовать электроснабжение дома?

Откуда брать электрическую энергию?

Cобственно, у нас, к сожалению, нет выбора. Самостоятельное вырабатывание электрической энергии с помощью индивидуальной ветровой электростанции или с использованием небольшой гидроэлектростанции, является занятием для любителей. Следовательно, остается надеяться на электроснабжающую организацию.

Если существует техническая возможность поставки электроэнергии, они не откажут нам в подсоединении к сети. Выполнение подвода - это только вопрос времени. Проблема возникает в случае, когда наш дом - единственный и находится вдали от существующей сети, то есть для подсоединения сеть должна быть значительно расширена. Строительство такого подвода может затянуться.

Помните! Согласно нормативным документам, электроснабжающая организация обязана подключать новых потребителей, если местными органами власти были разработаны основные положения плана электрообеспечения их участков. Однако для электроснабжающих предприятий достаточно, чтобы статус участка был определен под жилищную застройку.

Как подключить дом к электрической сети?

Нужно построить подвод, то есть участок сети, соединяющий магистральную линию электропередачи с внутридомовой системой. Подключение подвода к внутридомовой системе осуществляется во вводном устройстве, где установлен узел учета потребляемой электроэнергии.

Современный дом на одну семью (коттедж) обычно подключают к трехфазной сети (380 В). Однофазная сеть (220 В), в силу ограничения по мощности (до 8 кВт), не в состоянии обеспечить необходимую потребляемую мощность.

После сооружения подвода, проверки и приемки узла учета заключается договор с электроснабжающей организацией о поставке электроэнергии. После этого в систему начнет подаваться электричество.

Рольставни электрические.

Схема подключения рольставней с электроприводом к кнопке.

короб защитный

капсула подшипниковая

подшипник

суппорт подшипника

устройство направляющее пара

крышка боковая

шина направляющая пара

заглушка

замок боковой

профиль концевой

крепление

внутривальный электропривод

ригель запорный

выключатель

Прикручиваем крепежную пластину к электродвигателю необходимую для крепления вала к боковым крышкам

Крепим электродвигатель к крышке, устанавливаемой со стороны привода, винтами с гайками, предварительно просверлив необходимое количество отверстий в крышке и выполнив зенковку подголовки винтов с наружной стороны боковой крышки.

Установить в капсулу подшипниковую подшипник

установить капсулу в вал до упора рис.

установить электродвигатель в сборе с крышкой в вал.

Капсулу подшипниковую выдвинуть из вала до упора в крышку и зафиксировать при помощи заклепки, предварительно совместно просверлив отверстие под заклепку в валу и капсуле.

Собрать октогональный вал с приводом роллетного полотна.

Как подключить рольставни с электроприводом схема.

Для подключения приводов при изменении управлении рольставни к электросети используется четырехпроводный электрический кабель. Цветовая кодировка назначения каждого провода кабеля:

синий — нейтраль

коричневый – фаза направления вращения первая (в одну сторону)

черный – фаза направления вращения два ( в другую сторону)

желто-зленый – заземление

Типовая схема подключения электропровода к электрической сети, управление в данной схеме рольставней осууществляется при помощи клавишного выключателя с блокировкой фазы.

Выключатель для управления двигателем рольставни. Выключатель должен обладать условием, разрешается использовать только приборы управления (выключатель) с механической или электрической блокировкой фазы от одновременного включения противоположных направлений вращения вала привода.

Если посмотреть на схему другими словами клеммы 2 и 3 не должны пересекаться, так как при использовании выключателя без механической или электрической блокировки приведет к короткому замыканию. Ток короткого замыкания достаточно велик, что обуславливает выход из строя привода рольставни.

Источники: www.rollstavim.ru, www.alutech.od.ua, www.muratordom.com.ua, rol-servis.ru

Видео о моторизации Хантера Дугласа возле округа Ориндж, Калифорния,

Сколько стоит приложение PowerView?

Приложение PowerView от Хантера Дугласа можно загрузить бесплатно. Однако для того, чтобы приложение могло управлять шторами, необходимо приобрести концентратор PowerView.

Какие мобильные платформы и устройства совместимы с приложением PowerView?

Приложение PowerView доступно для мобильных устройств Apple® iOS (под управлением версии 8. 0 и новее) и Android ™ (под управлением версии 4.0, Ice Cream Sandwich и новее).

Есть ли ежемесячная плата за обслуживание, связанная с приложением PowerView?

Hunter Douglas не взимает никаких дополнительных сборов за обновления приложения PowerView или за использование RemoteConnect ™. Для функций, которые используют вашу мобильную беспроводную сеть, уточните у своего оператора, какие тарифы на передачу данных могут взиматься.

Нужно ли мне подключение к Интернету, чтобы настроить приложение PowerView для управления шторами?

Нет, подключение к Интернету не требуется, если вы не используете функцию RemoteConnect ™.

Сколько оттенков я могу контролировать с помощью приложения PowerView?

Вы можете управлять всеми моторизованными окнами Hunter Douglas PowerView в доме из приложения PowerView.

Могу ли я управлять своими шторами вне дома в любой точке мира с помощью приложения PowerView на моем устройстве Apple® или Android ™ ??

Да, вы можете настроить оконные покрытия в соответствии с заранее заданными сценами и сценами для нескольких комнат, когда вас нет дома, с помощью функции RemoteConnect ™. RemoteConnect должен быть включен в вашем концентраторе PowerView и настроен в настройках приложения PowerView при использовании устройства в домашней сети.

Что такое сцена?

Сцена — это комбинация предварительно запрограммированных положений оконного покрытия в любой комнате, настроенных на точное положение, которое вы хотите. Приложение PowerView может создавать сцены и управлять ими для удовлетворения различных потребностей в освещении и конфиденциальности в течение дня. Просто активируйте Сцена одним касанием, и оконные занавески придут в свои идеальные заранее заданные положения.Более того, настройте сцены так, чтобы они автоматически отслеживали ваши повседневные действия, используя функцию планирования в приложении PowerView.

Будут ли графики работать, даже если моего мобильного устройства нет дома?

Да, расписания будут продолжать использовать оконные покрытия для предварительно установленных сцен в запрограммированное время дня, даже если беспроводного устройства нет дома. Все настройки расписания хранятся в PowerView Hub.

Расписания автоматически переходят на летнее время?

Расписания автоматически адаптируются к переходу на летнее время после подключения к PowerView Hub с помощью приложения PowerView.Внутренние часы в PowerView Hub обновятся до текущей даты и времени. Если PowerView Hub подключен к Интернету, переход на летнее время будет обновлен автоматически.

Что такое RemoteConnect ™?

RemoteConnect — это функция в приложении PowerView, которая позволяет пользователям активировать сцены вне дома и везде, где возможно подключение к Интернету.

Моя функция RemoteConnect ™ не работает.

• Убедитесь, что ваш концентратор PowerView подключен к маршрутизатору с доступом в Интернет и что ваше подключение к Интернету работает.
• RemoteConnect должен быть включен в PowerView Hub. Используйте приложение PowerView, чтобы включить RemoteConnect и создать 4-значный PIN-код.
• Находясь дома, выберите и активируйте любую из созданных вами сцен. Это обновит информацию о сцене, хранящуюся на вашем мобильном устройстве. После успешного запуска сцены данные на вашем мобильном устройстве были обновлены, и RemoteConnect должен работать правильно.

Могу ли я управлять своими оконными покрытиями с помощью PowerView Motorization из моей системы домашней автоматизации?

С добавлением PowerView Hub оконные покрытия с PowerView Motorization могут быть интегрированы в систему домашней автоматизации через последовательный вход RS-232 или IP (интернет-протокол) из многих распространенных систем.

Как управлять рольставнями и рольставнями с помощью Ajax

Рулонные двери и ставни могут стать идеальным элементом умного дома. Их можно использовать как для защиты, так и для украшения. Но у роликовых конструкций есть две проблемы:

• открытие / закрытие утомительно, если нет единого центра управления.
• полагаться только на рольставни и двери нецелесообразно — для комплексной защиты нужна система безопасности.

Ajax позволяет управлять рольставнями и роллетами через приложение, а также автоматически по сценарию и расписанию.В случае срабатывания сигнализации роликовые конструкции будут работать как часть системы, полностью защищая от взлома и вторжения. При первых признаках возгорания они откроются, чтобы обеспечить доступ пожарным и облегчить эвакуацию.

Мы расскажем, как организовать комфортное управление рольставнями / рольставнями и с их помощью усилить безопасность вашего объекта.

Рольставни и двери: как они работают и какие бывают виды

Роликовые конструкции имеют разные названия: рулонные двери, рольставни, рулонные ворота / решетки и даже рулонные шторы.Все они работают по одному принципу: либо сворачиваются в рулон, либо перекладываются по рельсам.

Рулонные двери и ставни могут выполнять декоративные и защитные функции.

Декоративный

Защитный

Какой тип управления выбрать

Роликовые конструкции могут открываться / закрываться вручную и (или) автоматически. Ручные рольставни и рольставни можно автоматизировать, подключив электродвигатель. Электрические рольставни и автоматические рольставни оснащены пультом дистанционного управления или кнопкой для открывания и закрывания.

Чтобы подключить к Ajax рольставни и двери, они должны быть оснащены электродвигателем.

Как управлять рольставнями и рольставнями с помощью крана

В приложении или с помощью кнопки
С Ajax вам не нужны отдельные пульты дистанционного управления и кнопки для каждой рольставни и рольставни; есть смартфон с приложением Ajax или кнопкой для управления. Например, приближаясь к гаражу, вам не придется тратить время на ожидание, пока откроются рулонные ворота.Кнопка работает на расстоянии до 1300 метров в зоне прямой видимости.

👉 Как управлять воротами и шлагбаумами с помощью Ajax

Сценарии автоматизации

При смене режима безопасности
При выходе из дома — одним касанием можно поставить систему на охрану смартфоном или брелоком. Роликовые двери и ставни опускаются. Вам не нужно проверять каждое окно отдельно, проверять входы и выходы. При снятии с охраны створки открываются точно так же.

По расписанию
Вы можете настроить расписание открытия / закрытия роликовых дверей и ставен. Например, вы хотите, чтобы ставни в офисе закрывались в 19:00 и открывались в 8:00 автоматически, независимо от режима безопасности.

При включении и выключении ночного режима
Когда вы активируете ночной режим перед сном, жалюзи закрываются или оконные ставни опускаются по сценарию. Ночной режим активирует режим безопасности без ограничения передвижения по периметру.Но если кто-то попытается проникнуть в дом, поднимется тревога.

Сценарии автоматизации

могут быть реализованы путем подключения реле Relay или WallSwitch к рулонным дверям и рольставням.

Как рольставни и рольставни могут повысить безопасность с помощью Ajax

Несколько примеров

На случай попытки вторжения
Офис на первом этаже защищен рольставнями. Детектор открытия оконных ставен обнаруживает попытку кражи со взломом.Камеры наружного видеонаблюдения фиксируют появление злоумышленников. Хаб (ПКП) уже отправил тревогу на ПЦН, патруль уже в пути.

При длительном отсутствии хозяев
При выходе из дачи одним нажатием кнопки опускаются все рольставни и двери, обесточиваются их приводы. Активируется режим безопасности. Наружные детекторы с фотоаппаратом отслеживают территорию и фиксируют движение. При тревоге владелец сможет увидеть изображения из любой точки мира и понять, серьезна ли опасность: взломщики ли взломали ставни или родственники забыли снять систему с охраны.

В случае нападения
Злоумышленники находятся на частной территории, когда хозяева находятся в доме — включены сирены и освещение — ставни на окнах и задняя дверь закрываются. Владелец нажимает кнопку паники и выходит через другую дверь, ожидая в безопасном месте прибытия патруля.

В случае пожара
Пожарные извещатели Ajax распознают дым, угарный газ или скачки температуры. Роликовые двери и ставни открываются автоматически, освобождая пути эвакуации и обеспечивая доступ пожарным.Это может спасти жизни, когда на счету минуты или даже секунды.

Как подключить рольставни и рольставни к системе Ajax

Рекомендуем обратиться к специалисту. Чтобы подключение заняло минимум времени, мы подготовили подробную инструкцию.

👉 Как настроить управление рольставнями и рольставнями с помощью Ajax

Электрические жалюзи, шторы, ставни, занавески

Lafayette Interior Fashions предлагает моторизованные окна, в том числе моторизованные жалюзи, шторы, ставни и драпировки по индивидуальному заказу. Читайте ниже, чтобы узнать больше об обработке окон и условиях автомобилизации и моторизации окон.

Двигатели переменного тока

• Двигатели переменного тока требуют электричества 120 В переменного тока, которое имеется в обычной розетке в доме или офисе. Электродвигатели переменного тока подключаются к розетке со стандартной вилкой переменного тока или требуют подключения квалифицированного электрика.

Электроэнергия переменного тока

• (переменный ток) Распространенный вид электроэнергии от электростанции до дома / офиса.
• Настенная розетка / розетки на 120 В переменного тока.
• Используется для нескольких оконных покрытий с электроприводом.
• Тяжелые условия эксплуатации.

Проводник (провод!)

• Вещество, позволяющее электричеству проходить через него. Хорошими проводниками являются металлы, такие как медь и золото. Проволока — это металлическая нить, по которой проходит электрический ток. Пример: мне нужен четырехжильный провод переменного тока для этого двигателя.

Замыкание контактов

• Замыкание или замыкание двух контактов (точек). Сухой контакт — это то, что вызывает замыкание контакта.Например, замыкание контакта между общим и нижним сигналом указывает микроконтроллеру на элементе управления Somfy отправить двигатель вверх, а замыкание контакта между общим и нижним сигналом указывает микроконтроллеру отправить двигатель вниз.

Двигатели постоянного тока

• Двигатели постоянного тока требуют трансформатора для преобразования 120 В переменного тока из стандартной розетки в 12 В или 24 В постоянного тока для питания двигателя. Трансформатор / блок питания легко подключается к стене и не требует наличия лицензированного электрика. Также постоянное напряжение может подаваться от батарей.

Питание постоянного тока

• (постоянный ток) Электрический ток, который движется в одном направлении и используется в электронных схемах.
• Легкие и тяжелые условия эксплуатации
• Низковольтные приложения (12 В постоянного тока и 24 В постоянного тока)
• Работает от батареи
• Трансформатор / источник питания

Сухой контакт

• Сухой контакт — это механическое соединение между двумя точками, обычно выполняемое замыкание выхода на реле, хотя транзисторы также могут действовать как сухие контакты.«Сухой» означает отсутствие переключения тока или напряжения между релейными выходами. Пример: контроллеры двигателей имеют входы с сухими контактами, которые используются для указания контроллеру двигателя отправить двигатель вверх или вниз.

Групповое управление

• Групповое управление — это когда несколько оконных покрытий с электроприводом реагируют на один и тот же сигнал и реагируют соответственно; это позволяет отправить команду только один раз. Это доступно с продуктами управления RTS, такими как коллекция портативных пультов Telis, таймер Chronis и настенные беспроводные переключатели Decora.

Инфракрасный (ИК) передатчик

• Пульт дистанционного управления, использующий инфракрасный свет для связи с ИК-приемником для управления моторизованным оконным покрытием. Для работы инфракрасного излучения приемник должен быть видимым для связи с пультом дистанционного управления. Он не может быть скрыт с помощью верхней обработки, и, как и ваш пульт от телевизора, интенсивный окружающий свет может «смыть» интенсивность инфракрасного сигнала. Это требует «прямой видимости» от пульта дистанционного управления до глаза приемника. Максимальное расстояние около 25 футов.Более низкая стоимость.

Пределы

• Верхний предел — желаемое положение, в котором закрытие окна остановится при его открытии.
• Нижний предел — желаемое положение, в котором оконное покрытие остановится, когда оно будет закрыто.

Радиочастотный (RF) передатчик

• Пульт дистанционного управления, который использует радиочастоты для связи с радиочастотным приемником для управления моторизованным оконным покрытием. Не требует прямой видимости. Вам не нужно направлять пульт прямо на цель / моторизованное окно, чтобы он заработал, он использует «всенаправленные» радиочастоты.Радиочастота похожа на пульт для открывания двери гаража. Максимальное расстояние 60-90 футов. Более высокая стоимость.

Последовательный интерфейс

• Канал данных, по которому цифровые данные передаются последовательно: один бит за другим по одному проводу или оптоволокну. Последовательный порт на ПК — это интерфейс, который обычно используется для подключения модемов и терминалов сбора данных.

Последовательный порт

• Соединение RS232-A, с помощью которого компьютер (или домашняя автоматизация) может передавать данные на другое устройство, используя порты на ПК.Кроме того, RS485 для 4000 футов провода.

Hardwire

Это термин, который часто сбивает с толку …. Hardwire может означать, что источник питания просто подключен, но связь с двигателем осуществляется через RF, IR или Z-wave. Для людей, занимающихся автоматизацией, наиболее желательно, чтобы источник питания и связь были «зашитыми», поэтому передатчики не используются. Если все напрямую соединено проводом, то помехи нет.

Установка роллет

— Полное руководство, как сделать сам

Откройте это в UX Builder для добавления и редактирования содержимого

Установочный список воспроизведения видео

Откройте это в UX Builder для добавления и редактирования содержимого

Установочный список воспроизведения видео

К сожалению, в настоящее время у нас нет инструкций по установке Brick, установленного в открытии.

Если вы все еще не уверены, позвоните нам, и мы вам поможем!

К сожалению, в настоящее время у нас нет инструкций по установке Brick installed Limited.

Если вы все еще не уверены, позвоните нам, и мы вам поможем!

Откройте это в UX Builder, чтобы добавить и отредактировать контент

Установочный список воспроизведения видео

Откройте это в UX Builder для добавления и редактирования содержимого

Установочный список воспроизведения видео

К сожалению, в настоящее время у нас нет инструкций по установке пеноматериала, установленного в открытии.

Мы рекомендуем ознакомиться с инструкциями как для установки Form с лицевой посадкой, так и для установки в Brick.

Если вы все еще не уверены, позвоните нам, и мы вам поможем!

К сожалению, в настоящее время у нас нет инструкций по установке Foam installed Limited.

Мы рекомендуем ознакомиться с инструкциями как для установки Form с лицевой посадкой, так и для установки в Brick.

Если вы все еще не уверены, позвоните нам, и мы вам поможем!

Откройте это в UX Builder, чтобы добавить и отредактировать контент

Установочный список воспроизведения видео

Откройте это в UX Builder для добавления и редактирования содержимого

Установочный список воспроизведения видео

Извините, в настоящее время у нас нет инструкций по установке Blueboard, установленного в режиме открытия.

Если вы все еще не уверены, позвоните нам, и мы вам поможем!

К сожалению, в настоящее время у нас нет инструкций по установке Blueboard installed Limited.

Мы рекомендуем ознакомиться с инструкциями как для установки Form с лицевой посадкой, так и для установки в Brick.

Если вы все еще не уверены, позвоните нам, и мы вам поможем!

Откройте это в UX Builder для добавления и редактирования содержимого

Установочный список воспроизведения видео

Откройте это в UX Builder для добавления и редактирования содержимого

Установочный список воспроизведения видео

Извините, в настоящее время у нас нет инструкций по установке Weatherboard, установленной в откосе.

Мы рекомендуем ознакомиться с инструкциями как для установленной лицевой панели Weatherboard, так и для открытой установки в Brick.

Если вы все еще не уверены, позвоните нам, и мы вам поможем!

К сожалению, в настоящее время у нас нет инструкций по установке Weatherboard installed Limited.

Мы рекомендуем ознакомиться с инструкциями как для установленной лицевой панели Weatherboard, так и для открытой установки в Brick.

Если вы все еще не уверены, позвоните нам, и мы вам поможем!

Изготовленные на заводе профессиональные водонепроницаемые электрические жалюзи с моторизованным двигателем — Китай Рулонные шторы, электрические жалюзи

Описание продукта

Преимущество продукта:
Благодаря технологии защиты от падения и специальной направляющей ткань будет идти прямо,
Ее можно использовать к вертикальному, горизонтальному и наклонному солнцезащитному козырьку,
Имеет незаменимые функции для теплоизоляции,
Теплоизоляция, энергосбережение (сопротивление ветра будет 8-10 баллов)

Параметры продукта

Применение продукта
-Плавательный бассейн, сад , крыша и другие частные роскошные виллы
-Бар-стрит, звездный отель, коммерческая площадь и другие коммерческие места
-Затенки, наружная отделка, предотвращение парникового эффекта в помещении.
-Он особенно подходит для затенения всех видов стеклянных крыш, таких как горизонтальная, наклонная крыша, дугообразная крыша, куполообразная стеклянная крыша и т. Д.

Сертификаты

Упаковка и доставка

Мы используем очень хороший метод и материал для упаковки:
1. Товары будут обернуты несколькими слоями пенопласта
2. Затем обернутые товары будут помещены в прозрачный пластиковый пакет
3. Наконец, товары с покрытием будут упакованы в картонную коробку
4 .Кроме того, при необходимости картонная упаковка будет усилена деревянной дощатой коробкой.

Инструкции по установке

Профиль компании

Наша компания занимается производством солнцезащитных навесов более 10 лет. Он специализируется на исследованиях и разработках, производстве, продаже, строительстве и послепродажном обслуживании серии электрических солнцезащитных устройств. Благодаря ведущей в отрасли схеме проектирования, он выбирает детали известных брендов в стране и за рубежом, прецизионное обрабатывающее оборудование и профессиональный производственный и строительный персонал. Обеспечивает стабильную производительность и хорошую репутацию продуктов автоматизации.

Продукция в основном включает в себя солнцезащитную ткань и двигатель FTS, трубчатый двигатель, двигатель для штор, коммерческий квадратный электрический подъемный механизм для рекламы, водонепроницаемый двигатель толкателя, солнцезащитную систему за пределами солнечной комнаты, внешнюю солнцезащитную систему для дневного освещения на крыше, систему управления и соответствующие аксессуары для солнцезащитных навесов. , профессиональные продукты, такие как наружный двухмоторный небесный занавес, электрический потолочный занавес Открытый водонепроницаемый складной занавес, ветрозащитный рулонный занавес, электрический рекламный подъемный механизм, электрический наружный жалюзи, электрический сверхширокий рулонный занавес, электрический открывающийся и закрывающий занавес, электрический жалюзи, электрический рулонный занавес , электрические вертикальные занавески, электрические двери и окна, электрические занавески для сцены, электрические вешалки для одежды, электрические открыватели окон и солнцезащитные козырьки на открытом воздухе и т. д.Мы стремимся предоставить вам элегантное и комфортное пространство с превосходными продуктами, изысканными технологиями и модным дизайном, а также творить будущее с изысканным сервисом!

Наши преимущества

1. Продукция Zhibo является надежной, которая реализована с использованием передового оборудования и известных компонентов для достижения хорошей производительности и репутации
2. Мы объединяем передовые технологии и уникальное видение в серию новых уникальных продуктов, которые привлекают все больше и больше. больше внимания людей
3.Мы обеспечиваем комплексное обслуживание и предлагаем нашим клиентам полномасштабные решения от начала до конца, включая проектирование продукта, изготовление оснастки, поиск компонентов, сборку, устранение неисправностей и окончательный контроль качества готового продукта

FAQ

1. Какие основные продукты вы предоставляете?
Мы — профессиональный производитель (OEM и услуги по настройке), специализирующийся на исследованиях и разработках солнцезащитных штор.

2.Это заводская цена?
Да, мы заверяем вас, что все цены являются заводскими в зависимости от вашего количества.

3. Срок оплаты?
T / T, Western Union, Paypal и другие

4.Время доставки?
Обычно это занимает от 7 до 15 дней после получения авансового платежа. Конкретный срок доставки зависит от номенклатуры и количества вашего заказа.

5.Как перевезти?
Для одного образца, транспортировка международной экспресс-почтой или по воздуху, убедитесь, что клиент сможет получить товар в ближайшее время. Более 10 штук, транспортировка морем, стоимость фрахта более конкурентоспособная.

6. Каков срок гарантии?
Гарантия один год, в течение гарантийного срока мы отремонтируем или заменим поврежденную деталь соответственно из-за любого повреждения из-за проблем с качеством

7.Как сделать наш бизнес долгосрочным?
Мы предоставляем профессиональные услуги, сохраняем хорошее качество и конкурентоспособные цены, чтобы гарантировать нашим клиентам выгоду

| COMO-PRO-V4 | Цифровая видеодомофонная система со считывателем брелоков и 4 кнопками | ACO

Индекс	COMO-PRO-V4
Описание	Цифровая видеодомофонная система для системы PRO, со считывателем бесконтактных брелоков и 4 кнопками вызова
Материал	Плоская передняя панель толщиной 2 мм и матовые кнопки из нержавеющей стали
Модули	— Цветная камера высокого разрешения (мин.600 линий) с широкоугольным объективом 2,8 мм. Регулируемое положение направления наблюдения камеры с инфракрасной светодиодной подсветкой: +/- 20 ° в каждом направлении. Отличное качество изображения днем ​​и ночью. — Четыре индивидуально подсвечиваемые кнопки вызова и подсвечиваемые поля описания. — Уникальный считыватель бесконтактных брелоков 125 кГц (ACC), интегрированный в нижнее поле описания
Макс. количество телефонов	4
Крепление	— Скрытый монтаж — Накладной монтаж (требуется дополнительная монтажная коробка PNT2-FAM-PV / PRO NT) — Опция — дополнительный набор для простого монтажа заподлицо в гипсовой стойке / панели (MONT-PPT-FAM)
Размеры (мм)	Панель 286×90 Коробка скрытого монтажа 268x73x32
Тип установки	Цифровая система PRO: кат.5e или 6
Длина линии	Макс. 1000 м
Блок питания	15 В постоянного тока / 400 мА
Энергопотребление в режиме ожидания	~ 2,5 Вт
Выходы	2 x разъединяемые резьбовые соединения: — подключение традиционного электрического дверного замка (макс. 1,5 А) или реверсивного дверного замка (макс. 1,5 А) или релейного модуля CDN-PK (макс.Нагрузка контакта 5А) 5 отсоединяемых винтовых клемм (подключение к системной шине PRO): — подключение аудиосигнала: «ЛИНИЯ». — подключение питания: «+ DC» и «-DC» — подключение видеосигнала: «V +» и «V-» 1 разъем RJ45: — Подключение системной шины PRO
Входы	2 x разъединяемые резьбовые соединения: — НЕТ кнопочного подключения, например Кнопка «звонок» для прямого включения открывателя двери с задержкой макс.25 сек. 2 разъемных резьбовых соединения: — подключение отдельного источника питания для выхода дверного замка
Функции для инвалидов	— акустическая и оптическая индикация функций панели — функция автоматического открытия: автоматическое открытие двери, когда кто-то звонит (функция активируется на приемниках GLASS-PRO-7 / MPRO7 или через дополнительный модуль PRO-I / O, подключенный к системной шине) — открытие двери без ответа на звонок: дополнительной кнопкой или эл.грамм. дистанционное управление (требуется подключение к клеммам панели или к дополнительному модулю PRO-I / O, подключенному к системной шине) — возможность подключения дополнительного акустического или светового устройства для индикации сигнала вызова (необходим дополнительный модуль PRO-I / O, подключенный к системной шине)
Характеристики	— интуитивно понятное и удобное управление и настройка — устойчив к атмосферным воздействиям и вандализму — кнопки вызова с индивидуальной подсветкой и легко заменяемыми описательными полями с подсветкой — контроль доступа — встроенный считыватель бесконтактных брелоков, интегрированный в нижнее поле описания — поддержка 70 бесконтактных брелков (по 10 на каждое помещение + 10 брелков административных). — возможность использовать до 10240 бесконтактных меток, несмотря на меньшее количество физических кнопок вызова (доступных с компьютера) — Акустическая информация об открытии двери в комнате (обход) — только для брелоков, закрепленных за комнатой (относительно Приемники УПРО, МПРО, СТЕКЛО-ПРО-7; возможность отключения функции с уровня компьютера) — поддержка нескольких модулей расширения для увеличения функциональности системы — Домашняя автоматизация: управление внешними устройствами, e.грамм. въездные ворота, шлагбаум, освещение, рольставни (дополнительный модуль PRO-I / O подключен к системной шине). — возможность подключения нескольких абонентов, звонящих одновременно — определение наличия приемника (панель не будет звонить, если приемника нет) — возможность подключения электрозамков разных типов — выход для прямого подключения механизма открывания двери — возможность управления электромагнитной перемычкой — возможность питания выхода для подключения дверной защелки с отдельным источником питания (постоянного или переменного тока) — возможность подключения внешней кнопки открывания — возможность безопасного управления открывателем двери: электрический дверной замок подключается к дополнительному модулю PRO-I / O (контакты реле) и панель переключается на открытие по системной шине — программирование с пульта и компьютера с помощью кабеля CDN-USB — обновление ПО панели по кабелю CDN-USB — бесплатное программное обеспечение доступно в зоне загрузки — возможность подключения к помещению дополнительного акустического или светового устройства для индикации сигнала вызова (опция PRO-I / O необходим модуль, подключенный к системной шине) — совместим со всеми цифровыми устройствами, работающими в системах PRO, PRO-A (FAMILIO / COMO) Новые функции панелей COMO-PRO 3-го поколения: — соединение двух панелей в одной системе: 1 ведущая и 1 ведомая (требуется дополнительный модуль VIDEO-SW2 MINI-60) — добавление и удаление бесконтактных меток с помощью брелока «главный» (для каждого объекта отдельно) и брелока «супермастер» (на все помещения) — Программирование настроек и обновление программного обеспечения на системной шине (требуется компьютерный интерфейс PRO-USB) — совместим с предыдущими поколениями системы PRO — индивидуальный номер каждого устройства: DevID — поиск всех устройств в системе — индивидуальное или групповое управление объектами — возможность управлять устройствами и обновлять их в работающей системе — одно программное обеспечение для всех устройств: PRO 3 Manager

.
