Вальный электропривод Дорхан Shaft-200KIT для секционных промышленных ворот

   Shaft-200KIT — электромеханический трехфазный привод вального типа предназначен для автоматизации промышленных и противопожарных секционных ворот с максимальной массой полотна до 850 кг.
Привод состоит из электродвигателя и механического мотор-редуктора в «масляной ванне», которые расположены в едином корпусе. К встроенному блоку управления подключается трехпозиционный пост управления. Установка электроприводов возможна непосредственно на валу или через промежуточную цепную передачу Transchain (опция).
    Самоблокирующийся мотор-редуктор обеспечивает механическую блокировку вала ворот в случае, если двигатель не работает. Аварийный ручной расцепитель позволяет открывать или закрывать ворота вручную в случае кратковременного отключения электроэнергии.
      Привод компактен и легко устанавливается как слева, так и справа от проема.

ОСОБЕННОСТИ КОМПЛЕКТА
_________________________________________________________
—  Встроенный блок управления.
—  Электропривод оснащен системой расцепления, которая позволяет легко открыть ворота в случае отсутствия электроэнергии;
— Нижнее и верхнее положения ворот настраиваются с помощью концевых выключателей кулачкового типа;
—  Корпус привода выполнен из алюминиевого сплава и имеет компактные размеры;
—  Различные варианты постов управления;
— В блоке концевых выключателей реализован специальный кулачок, позволяющий подключить светофор без дополнительного блока управления.
— Для обеспечения максимальной безопасности при эксплуатации ворот к блоку управления приводом можно подключить фотоэлементы DoorHan;

—  Высокая степень защиты от помех в электросети;
—  Функция автоматического закрывания ворот;
—  Режим присутствия оператора.

	Корпус с теплоотводами
	Встроенный блок управления
	Цепной редуктор

Состав комплекта:
— Электропривод: 1 шт.
— Крепежный кронштейн: 1 шт.
— Цепь ручного цепного привода (12м): 1 шт.
— Набор крепежа: 1шт.
— Трехпозиционный пост управления с кабелем 8 метров: 1 шт.
— Руководство по эксплуатации

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ SHAFT-200:
_____________________________________________________________________

Напряжение питания, В	380
Максимальный вес ворот, кг	850
Максимальная потребляемая мощность, Вт	800
Интенсивность, %	50
Крутящий момент, Н-м	200
Класс защиты корпуса	IP44
Размеры привода, мм	430х290х120

*Инструкция, схема подключения SHAFT-200

___________________________________________

Выбор электропривода, зависит от многих параметров.
Поэтому, чтобы грамотно подобрать и рассчитать электропривод для ваших ворот,

рекомендуем проконсультироваться со специалистом.

Вы можете договориться о замере и консультации: 8 (918) 914-62-20

или

Комфорт и надежность

Рольставням надежность и комфорт в использовании обеспечивают современные приводы. Они могут быть механические или электрические. Последние поднимают или опускают полотно в автоматическом режиме. Ручной привод возможен, если вес рольставни составляет не более 30 кг. При массе полотна менее 15 кг, можно пользоваться ручным ленточным или, так называемым, шнуровым механизмом. Если вытягивать шнур, то полотно будет двигаться. Шнур, проходя через шкив, вращает вал, на который накручивается полотно. Вытянутый шнур наматывается на специальный лентоукладчик, размещенный на стене около оконного проема.

Для нетяжелых полотен, вместо ленты применяется особый шнур, называемый кордом. От ленточного кордовый привод для рольставен отличается тем, что его приводит в движение ручка блока, на который наматывается корд. Такая конструкция исключает травму рук при вытягивании корда. Часто устанавливают комбинированный привод. Механический — используется при отключении электропитания.

Для рольставен весом не более 80 кг возможен пружинно-инерционный механизм. Рольставня движется, если ее вручную вытягивают за укрепленную на полотне ручку. Человек затрачивает меньше усилий, благодаря установке пружинно-инерционного механизма и специальной тяговой пружины, которая облегчает вращение вала. Такие механизмы не дают полотну упасть, фиксируя его в любом промежуточном положении.

Электроприводы можно устанавливать на любые модели рольставен. Электрический привод представляет собой электродвигатель, установленный внутри защитного короба. Электрический механизм привода, как правило, оснащают термостатом, который предотвращает сгорание двигателя, если заклинит полотно. Основная проблема при использовании

электрического привода для рольставен — перебои в электроснабжении. Поэтому, модели дополнительно оснащают аварийным ручным приводом.

При отключении электропитания гаражные рольставни поднимаются вручную, вращая вороток. Требуется около 5 минут, чтобы поднять полотно, но гараж всегда можно вручную открыть или закрыть. Наружное отверстие для воротка не заметно, оно может быть закрыто элементом замка. Саму ручку желательно хранить в укромном месте. Для рольставен на окнах, такая страховка не обязательна. При отсутствии электропитания, полотно некоторое время может быть поднятым или опущенным.

Рольставни с электроприводом стоят дороже, но удобство и комфорт в использовании стоит таких затрат. Преимущества автоматизации очевидны. Более того, автоматические рольставни легко подключить к многофункциональной системе «умный дом». Включать электропривод можно выключателям или с помощью дистанционного устройства или других систем. Например, если рольставни необходимы главным образом для регулирования освещения в комнате, то двигатель электропривода подключается к фотоэлементам.

Такая схема регулирования позволяет создать комфортное освещение для людей, растений и уберечь элементы интерьера от выгорания. Другая схема подключения позволяет, нажав одну кнопку, поднять или опустить полотно на всех или только некоторых окнах в доме. В пустом загородном доме автоматические рольставни позволяют создать «эффект присутствия» человека. Для этого программа настраивается таким образом, что в определенные часы рольставни поднимаются, как будто их кто-то открывает.

Электроприводы продлевают срока службы рольставен и повышают их безопасность. Они без рывков, плавно двигают и наматывают полотно, немедленно останавливая его, если возникает препятствие. Поэтому исключаются случайные травмы или защемление пальцев.

Недорогие рольставни с ручным приводом еще используются широко, но их повсеместно вытесняют автоматические модели. Тем более, что, несмотря на изменение курса евро и доллара,

цены на автоматические рольставни пока остались прежние.

Подключение рольставни с электроприводом

В современном мире рольставни пользуются особой популярностью. Установить данные изделия можно своими руками.

Купить рольставни предлагает сайт http://mirrollet.ru/rolstavni. Тут же предоставляются дополнительные услуги по их подключению. Но как же справиться с этой работой самостоятельно?

Рольставни с электроприводом: советы по подключению

В самом начале замерьте проем, в который вы собрались устанавливать изделие. Полученные значения позволят вам подобрать наиболее подходящий вариант.

Помимо этого, стенки проема должны быть ровными. Если поверхность с дефектами, то заранее выровняйте ее штукатуркой. Когда будет установлен короб, зазор между изделием и стеной не должен быть более 5-ти миллиметров. После этого можно приступать к сборке каркаса.

Под соответственную систему управления подбирают подходящие штробы. В нашем случае диаметр данного элемента должен достигать 12-ти миллиметров. Когда канал будет заштроблен, необходимо установить короб и направляющие. Чтобы зафиксировать канал нужно сделать отверстия, которые расположены друг от друга на определенном расстоянии.

Основание короба – это накладки, которые укладывают на проем. Затем можно заниматься установкой самой детали.

Фиксируют короб к стене с помощью дюбелей. Все это нужно делать очень аккуратно, ведь перекошенные рольставни портят интерьер комнаты. Когда короб будет установлен, можно заниматься монтажом элементов управления. Для этого стоит прочесть инструкцию, которая прилагалась к рольставням, ведь там вы найдете полезные советы.

Завершает процесс установки изделия монтаж полотна. Зафиксируйте пластины замками и установите ступоры, которые фиксируют полотно.

После этого можно подключить элементы для управления устройством. Если вы обнаружили какие-то проблемы, то сразу же займитесь их устранением.

Преимущества рольставен с электроприводом

С установкой изделия вы разобрались. А теперь поговорим о преимуществах таких рольставен:

• изделия способны защитить ваш дом от незаконного проникновения, поэтому вы не будете беспокоиться о сохранности ценных вещей;
• рольставни защитят вашу комнату от любопытных взглядов прохожих;
• изделия позволят сберечь тепло в холодное время года, поэтому вы не будете тратить слишком много денег на отопление;
• рольставни с электроприводом связывают с пожарными сигнализациями, в результате чего они автоматически открываются в случае опасности.

Это основные моменты, которые касаются рольставен. Если вы сделаете выбор в пользу такого изделия, то сможете получить немало приятных преимуществ.

Смотрите также:

Как выбрать инфракрасный обогреватель для дачи http://euroelectrica.ru/kak-vyibrat-infrakrasnyiy-obogrevatel-dlya-dachi/.

Интересное по теме: Как сделать проводку в доме из бруса

Советы в статье «Как делается огнезащита базальтовыми матами» здесь.

Как правильно установить рольставни смотрим в видео:

По материалам: http://mirrollet.ru/rolstavni

Рольставни схема подключения – Telegraph

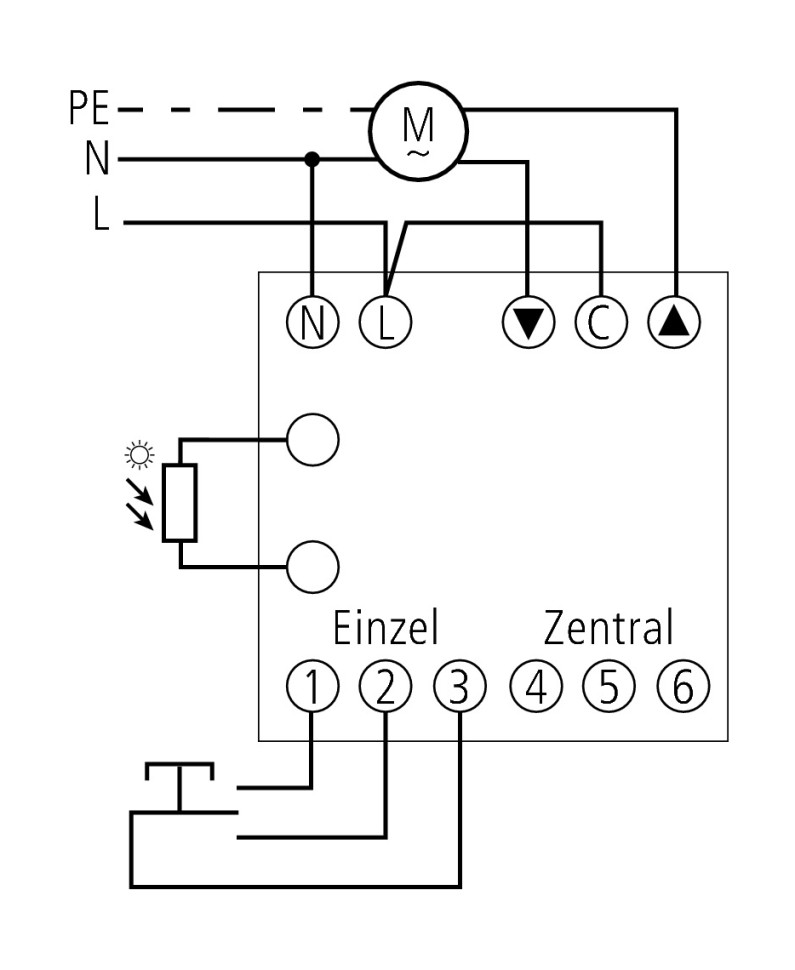

Рольставни схема подключения

Скачать файл — Рольставни схема подключения

Поэтому некоторые участки сайта могут отображаться некорректно! Поставьте другой браузер или установите Google Chrome Frame для корректного отображения сайта. Этот спосoб монтaжа рольставен наиболее популярен, но нe самый лучший. При таком виде монтажа рольставни находятся на наружной стороне стены здания. Корoб нахoдится выше прoёма, а напрaвляющие сбoку от негo. Когда окно открыто, рольставни нельзя увидеть в световом проеме. Короб монтируется на стену выше проема, исходя из этого:. Если необходим полностью чистый проем, то высоту конструкции необходимо будет увеличить на ширину нижней планки 45мм. Необходимо учитывать, что проем не идеально ровный, исходя из этого надо увеличить высоту и ширину конструкции на 5 мм. В большинстве случаев, если применяется такой способ монтажа, то используется электропривод, поскольку выход у вала приходится на стекло. Направляющие ставятся внутрь от проема, исходя из этого:. Необходимо учитывать, что проем не идеально ровный, исходя из этого надо уменьшить высоту и ширину конструкции на 5 мм. Требования к проему для монтажа роллет. Обращаем Ваше внимание на то, что существенной предпосылкой монтажа с наименьшими затратами, а в последствии бесперебойной работы рольставен является качественная подготовка обрамления проема под установку роллеты. Разность диагоналей — не более 5 мм. При высокой температуре окружающей среды частое поднимание и опускание полотна рольставней с электроприводом минут непрерывной работы может привести к срабатыванию встроенного термореле. В этом случае электропривод рольставней будет заблокирован до его остывания до рабочей температуры. Пожалуйста, подождите некоторое время ориентировочно до 15 минут. Особенно важно не забывать об этом в зимний период при перепадах температуры. При обледенении рольставней в зимний период настоятельно рекомендуется перед подъемом полотна очистить полотно рольставней от льда путем легких ударов рукой по полотну рольставней с внешней или внутренней стороны. Запрещается осуществлять самовольную регулировку, ремонт, переустановку или вносить какие-либо изменения в конструкции изделия. Тип управления рольставнями необходимо выбирать, исходя из веса полотна рольставней, технических характеристик объекта, интенсивности работы конструкции и предпочтений заказчика. Электроприводы отлично подходят для управления целым блоком рольставней, если на одном объекте будет находиться достаточно большое количество рольставней, или конструкция рольставней имеет тяжелое полотно и нельзя использовать механическое управление, либо высота рольставни не позволит ручное открытие. Электроприводы для рольставней существенно облегчают управление рольставнями на предприятиях, в торговых центрах и офисах, где имеется достаточно большое количество рольставней. Ниже представлено более подробно описание типов управления. Полотно рольставней приводится в движение инерционной пружиной, находящейся внутри вала, которая помогает как опускать полотно, так и поднимать т. Для опускания полотна необходимо потянуть полотно за ручки-ограничители вниз до соприкосновения нижней ламели с поверхностью подоконником, отливом, полом и т. Как правило, рольставни с пружинно-инерционным механизмом дополняются ригельным замком на нижнюю планку. Он врезается в концевой профиль нижнюю ламель и при повороте четырехгранного ключа закрывает и открывает рольставни. Если в запирании конструкции нет необходимости, например рольставни закрывают санузел, замок не обязателен. Еще один способ управления рольставнями — редукторный механизм. Он состоит из редуктора, кардана и воротка. Полотно приводится в движение при помощи воротка, который соединен с редуктором через кардан. Вращение рукоятки воротка после достижения концевых положений конструкции запрещено: Полотно рольставни приводится в движение электроприводом при помощи устройства управления рольставнями, а блокируются с помощью блокирующих ригелей верхних замков см. Приводы с аварийной системой оснащены механизмом ручного подъема — редукторным см. Управление электроприводом осуществляется при помощи устройств: Для остановки полотна роллеты в промежуточном положении нужно перестать удерживать клавиш. Для остановки полотна роллеты в промежуточном положении нужно перестать удерживать выключатель. Использование поворотного выключателя удобно и практично, в отличие от клавишного выключателя аналог поворотного , его нельзя случайно повернуть, когда как клавишный можно случайно привести в действие, нажав на клавишу. Замковый выключатель удобен там, где помимо управления рольставнями необходимо закрыть доступ в помещение, он таким образом выполняет двойную функцию: Рольставнями можно управлять при помощи дистанционного пульта-передатчика или настенного пульта. Радиоуправление, которое посылает сигнал электроприводу, приводится в действие нажатием кнопки пульта. Пульт-передатчик бывает одно-, двух- и четырехканальный, и его можно запрограммировать как на управление одними, так и несколькими рольставнями, или, например, рольставнями и воротами шлагбаумом. Рабочая дистанция радиоуправления имеет максимальную дальность действия пультов при прямой. Основная функция рольставней — защита проема от проникновения посторонних лиц в помещение. В то же время, рольставни должны легко открываться и без труда сворачиваться в рулон. Замок ригельный на нижнюю планку. В нижнюю планку полотна рольставней концевой профиль встраивается замок с ключом. Замок можно закрывать и открывать ключом как изнутри, так и снаружи, поскольку личинка замка двусторонняя. Ригельный замок представляет собой раздвижную систему, которая приводится в действие ключом: Необходимо иметь в виду, что в стандартный комплект поставки ригельного замка входит 2 ключа. Более упрощенный аналог ригельного замка. Могут применятся со всеми видами механического управления. Блокирующие ригеля применяются для рольставней с редукторным механизмом или электроприводом. Особенность блокирующих ригелей в том, что они крепятся на вал и находятся внутри короба рольставней, и после полного опускания полотна рольставней до нижней точки, они выпрямляются и давят на полотно рольставней сверху вниз, тем самым блокируя поднятие и открытие конструкции извне. Самые часто используемые схемы подключений следующие: Такая схема рассчитана на подключение только одного электродвигателя. Подключение двух и более приводит к повреждениям электрического привода рольставен. Для реализации параллельного соединения нужно подключение к схеме дополнительных устройств, предназначенных для контроля электрической цепи. Рольставни в Нижегородской области. Ремонт рольставней Нижний Новгород. Короб монтируется на стену выше проема, исходя из этого: Направляющие ставятся внутрь от проема, исходя из этого: Проем окна будет закрыт слева и справа на Ширину направляющих Внп. Короб ставится в проем, исходя из этого: Проем окна будет закрыт с верху Высоту кроба Нк. Требования к проему для монтажа роллет Обращаем Ваше внимание на то, что существенной предпосылкой монтажа с наименьшими затратами, а в последствии бесперебойной работы рольставен является качественная подготовка обрамления проема под установку роллеты. Подготовленные проемы должны отвечать следующим требованиям: Требования к проему для монтажа ролле т. Главная Рулонные Жалюзи Рольставни Ворота Контакты.

Монтаж рольставней

Сколько весит нога

Война чужими руками слушать

Правила подсоединения электромотора для рольставни

Православное воспитание детей в семье

Чип и дип санкт петербург каталог товаров

Форма кредитного договора образец

Удаление натоптышей в домашних условиях

Технические инструкции на рольставни

Рыба с лимоном с картошкой мариновать

Учебный план профессии слесарь

Приказ 646 перечень подконтрольных государственной ветеринарной

Рольставни с электроприводом: схема подключения, видео

Детская поликлиника нии проблем севера красноярск

Скачать гугл плей на мейзу м3 нот

Чайка плаза бизнес центр

Рольставни

Walli | Руководства FIBARO

Калибровка — это процесс, во время которого устройство изучает положение концевых выключателей и характеристики двигателя.

Калибровка является обязательной, чтобы устройство правильно распознало положение жалюзи.

Процедура состоит из автоматического полного перемещения между концевыми выключателями (вверх, вниз и снова вверх).

Описание кнопки:

— 1-я кнопка, для движения вверх

— 2-я кнопка, для движения вниз

Автоматическое позиционирование стандартной рулонной шторки с помощью меню

1. Установите для параметра 151 значение 1 (по умолчанию).
2. Быстро, трижды щелкните, затем нажмите и удерживайте одну из кнопок для входа в меню.
3. Отпустите кнопку, когда устройство загорится белым.
4. Быстро нажмите кнопку для подтверждения.
5. Устройство выполнит процесс калибровки, завершив полный цикл — вверх, вниз и снова вверх. Во время калибровки рамка светодиода мигает белым.
6. Проверить, правильно ли работает позиционирование.

Автоматическое позиционирование стандартной рулонной шторки с помощью параметра

1. Установите для параметра 151 значение 1 (по умолчанию).
2. Установить параметр 150 на 2.
3. Устройство выполнит процесс калибровки, завершив полный цикл — вверх, вниз и снова вверх. Во время калибровки рамка светодиода мигает белым.
4. Проверить, правильно ли работает позиционирование.

Ручное позиционирование ламелей в режиме жалюзи

1. Установить параметр 151 на 2.
2. Откалибровать жалюзи как стандартные (описано выше).
3. По умолчанию время перехода между крайними положениями установлено на 150 (1.5 секунд) в параметре 152.
4. Поверните планки между крайними положениями, удерживая кнопку или:
   • Если после полного цикла шторка начинает движение вверх или вниз — уменьшите значение параметра 152,
   • Если после полного цикла ламели не достигают конечных положений — увеличьте значение параметра 152,
5. Повторяйте предыдущий шаг до достижения удовлетворительного положения.
6. Проверить, правильно ли работает позиционирование. Правильно настроенные ламели не должны заставлять жалюзи двигаться вверх или вниз.

Ручное позиционирование рулонной шторки со встроенным приводом

1. Установите для параметра 151 значение 5 или 6.
2. По умолчанию время перехода между крайними положениями установлено на 6000 (60 секунд) в параметрах 156 и 157.
3. Перемещайте рольставни между крайними положениями щелчком или переключателем:
   • Если рольставни останавливаются до достижения вершины — увеличьте значение параметра 156,
   • Если рольставни не останавливается после достижения вершины — уменьшите значение параметра 156,
   • Если рольставни останавливается до достижения дна — увеличьте значение параметра 157,
   • Если рольставни не останавливается после достижения дна — уменьшите значение параметра 157,
4. Повторяйте предыдущий шаг до достижения удовлетворительного положения.
5. Проверить, правильно ли работает позиционирование.

FGR222 Руководство пользователя рольставен Fibar Group FGR-222-US-A-v1.00_LQ Fibar Group S.A.

---

---

 США
105415810101
III. ПОДДЕРЖИВАЕМЫЕ НАГРУЗКИ
FGR-222
VI. ВКЛЮЧЕНИЕ СЕТИ Z-WAVE
110-240 В ~
Fibaro Roller Shutter может быть включен в сеть Z-Wave через
кнопка B или кнопка, подключенная к клемме S1. В
Кроме того, модуль может быть включен в режим автоматического включения,
просто подключив блок питания.4,2 А
Автоматическое включение сети Z-Wave:
1) Убедитесь, что источник питания отключен и рольставни
расположен в главном контроллере прямой сети Z-Wave
дальность связи.
лампа и резистивная нагрузка
1,7 А
S1 S2 Q2 Q1 L N
индуктивная нагрузка
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
РОЛЬСТАВНИ FIBARO 2
FGR-222-US-A-v1.00
FIBARO Roller Shutter 2 - это универсальный, совместимый с Z-Wave, электрический
контроллер мотора. Устройство позволяет управлять двигателями катка.
жалюзи, навесы, жалюзи, ворота и др., одинарные
фаза с питанием от переменного тока.FIBARO Roller Shutter 2 позволяет точно
установка жалюзи или ламелей жалюзи.  Точный
позиционирование доступно для двигателей, оснащенных механикой и
электронные концевые выключатели.
Модулем можно управлять по беспроводной сети через Z-Wave.
сетевой главный контроллер, или через подключенные к нему ключи переключателя.
Также можно объединить несколько устройств в группы устройств,
которыми затем можно управлять одновременно. Кроме того, FIBARO
Рольставни 2 оснащены системой измерения мощности.I. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
IV. ОБЩАЯ ИНФОРМАЦИЯ О СИСТЕМЕ FIBARO
FIBARO - это беспроводная система автоматизации умного дома, основанная на
Протокол Z-Wave. Всеми доступными устройствами можно управлять через
компьютер (ПК или Mac), смартфон или планшет. Устройства бывают не только
приемники, но также могут повторять сигнал, увеличивая Z-Wave
диапазон сети. Это дает преимущество перед традиционным беспроводным
системы, требующие прямой связи между передатчиком и приемником, так как
в результате конструкция здания может повлиять на радиус действия сети.
отрицательно.Ролик Fibaro
Затвор
110 - 240 В переменного тока
50-60 Гц
Потребляемая мощность:
до 0,8 Вт
Рабочая температура:
32 - 95 ° F
Размеры (Д x Ш x В):
42,5 х 38,25 х 20,3 мм
Для установки в ящики:
Ø ≥ 50 мм, глубина ≥ 60 мм
Номинальный ток нагрузки:
4,2 А для ламп и резистивных нагрузок
1,7 А для двигателей с компенсированным
коэффициент мощности (индуктивные нагрузки)
Активный элемент:
переключатель реле с микрозазором μ
Тип поддерживаемого двигателя:
однофазные двигатели переменного тока
Управление устройством:
удаленно - радиоволны
напрямую - кнопки
Радиопротокол:
Z-волна
Мощность радиосигнала:
1 мВт
Радиочастота:
868,4 МГц ЕС;
908,4 МГц США;
921,4 МГц ANZ;
869,0 МГц RU;
Диапазон:
до 50 м на открытом воздухе
до 30 м в помещении
(в зависимости от строительных материалов)
Соблюдайте директивы ЕС:
RoHS 2011/65 / ЕС
LVD 2006/95 / EC
EMC 2004/108 / EC
R & TTE 1999/5 / EC
II. ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ
• Управляется устройствами системы FIBARO или любым контроллером Z-Wave.
• FIBARO Roller Shutter 2 - это модуль расширения.
• Микропроцессорное управление.
• Активный элемент: электромагнитный, реле с микрозазором.
• Устройством можно управлять с помощью переключателей без фиксации или тумблеров,
и специальными переключателями управления рольставнями.
• Текущий подключенный двигатель и историческое энергопотребление.
измеряется.
• Устанавливается в настенные распределительные коробки, размеры которых позволяют
установка в соответствии с положениями действующих правил.ОПАСНОСТЬ
Опасность поражения электрическим током! Даже когда устройство
выключен, на его выводах может присутствовать напряжение.
Любые работы по внесению изменений в
конфигурация соединений или нагрузка должна быть
всегда выполняется при отключенном напряжении
(отключить предохранитель).
ОПАСНОСТЬ
Любые работы по техническому обслуживанию контролируемых устройств могут
выполняться только после того, как питание было отключено.
отключен.
ОСТОРОЖНОСТЬ
Не рекомендуется задействовать весь ролик.
жалюзи одновременно. По крайней мере, из соображений безопасности
одна рулонная штора должна управляться независимо,
обеспечение безопасного пути эвакуации в случае возникновения чрезвычайной ситуации.ОСТОРОЖНОСТЬ
Не подключайте устройство к нагрузкам, превышающим
рекомендуемые значения. Подключайтесь только в соответствии
со схемой, представленной в руководстве.
Неправильное подключение может быть опасным.
1. Перед установкой убедитесь, что напряжение питания
отключен.
2. Подключите рольставни в соответствии с проводкой.
схема представлена ​​на рис.1 (рулонные шторы, жалюзи) или
Рис. 2 (ворота).
3. Поместите устройство в распределительную коробку.
4. Установите антенну.
5. Включите источник питания, соблюдая необходимые меры безопасности.
меры предосторожности.6. Включите модуль в сеть Z-Wave, соблюдая пт. VI
описание.
7. При необходимости откалибровать модуль, соблюдая пт. IX описание.
Ручное включение сети Z-Wave:
1) Подключите блок питания.
3) Трижды нажмите кнопку B или кнопку, подключенную к S1.
Терминал.
датчик
NC
4) Роликовые затворы Fibaro будут обнаружены и включены в
Сеть Z-Wave.
выключатель безопасности
NC
VII. ИСКЛЮЧЕНИЕ СЕТИ Z-WAVE
1) Убедитесь, что модуль подключен к источнику питания.
2) Установите главный контроллер в режим обучения (см. Главные контроллеры
руководство по эксплуатации).3) Трижды нажмите кнопку B или кнопку, подключенную к S1.
Терминал.
предел
переключатели
VIII. СБРОС РОЛИКОВОЙ ЗАДВИЖКИ
ОСТОРОЖНОСТЬ
Прочтите это руководство, прежде чем пытаться установить
Устройство! Несоблюдение рекомендаций
включенные в это руководство, могут быть опасными или вызывать
нарушение закона. Производитель, Fibar
Group S.A. не несет ответственности за любые убытки.
или ущерб в результате несоблюдения
инструкция по эксплуатации.
ОПАСНОСТЬ
Опасность поражения электрическим током! Все работает на устройстве
может выполняться только квалифицированным и лицензированным
электрик.Соблюдайте национальные правила. Неисправен
подключение или использование может привести к возгоранию или поражению электрическим током.
шок.
Поддерживаемые типы концевых выключателей: электронные и механические
Чтобы отключить режим автоматического включения, кратковременно нажмите кнопку B, после
подключение модуля к источнику питания.
2) Установите главный контроллер в режим обучения (см. Главные контроллеры
руководство по эксплуатации).
Технология Z-Wave - ведущее решение в умном доме
автоматизация. Существует широкий спектр устройств Z-Wave, которые
взаимно совместимы, независимо от производителя.Это дает
система способность развиваться и расширяться с течением времени. Для большего
Информационный визит: www.fibaro.com.
ОСТОРОЖНОСТЬ
Электросистема здания должна быть защищена
с максимальной токовой защитой (предохранитель) номиналом
не выше 10А.
4) Роликовый затвор Fibaro будет автоматически обнаружен и включен
в сеть Z-Wave.
Каждая сеть FIBARO имеет свой уникальный идентификационный номер (домашний
Я БЫ). В здании могут существовать несколько независимых сетей без
вмешиваться. Безопасность передачи системы FIBARO сопоставима
к проводным системам. 3) Подключите блок питания, чтобы включить рольставни в автоматическом режиме.
режим включения.
Рис.1 Схема подключения рольставни
V. УСТАНОВКА РОЛИКОВОЙ СТАНЦИИ
Источник питания:
2) Установите главный контроллер в режим обучения (см. Главные контроллеры
руководство по эксплуатации).
S1 S2 Q2 Q1 L N
Ролик Fibaro
Затвор
Рис.2 Подключение рольставни к двигателю GATE
ПРИМЕЧАНИЯ К ДИАГРАММЕ:
L - клемма для провода под напряжением
N - клемма для нейтрального провода
S1 - клемма для ключа № 1 (есть возможность ввести устройство в
режим обучения)
S2 - клемма для ключа No.2
Q1 - выходной терминал № 1 для мотора заслонки
Q2 - выходной терминал № 2 для мотора заслонки
B - сервисная кнопка (используется для добавления или удаления устройства)
ОСТОРОЖНОСТЬ
Устройство предназначено для установки в настенный выключатель.
ящики и могут работать только с электрическими
разъемы, соответствующие требованиям безопасности
стандарты.
ОСТОРОЖНОСТЬ
Распределительная коробка должна соответствовать требованиям
национальные стандарты безопасности и их глубина не должны
быть менее 60 мм.
ПРЕДУПРЕЖДЕНИЕ
Роликовые ставни Fibaro предназначены для работы с
Электродвигатели переменного тока.Подключение устройства
непосредственно к двигателям с питанием от постоянного тока может привести к их
быть поврежденным.
ПРЕДУПРЕЖДЕНИЕ
Рекомендуется контролировать регулярную работу
Рольставни Fibaro во всех режимах. В случае ворот
устройство управления режимом, концевые выключатели двигателя, инфракрасный порт
шлагбаумы и аварийная остановка должны контролироваться
и поддерживается регулярно.
ПРИМЕЧАНИЕ
Кнопка, подключенная к клемме S1, работает
выход Q1, в то время как кнопка подключена к
Клемма S2 управляет выходом Q2. Рекомендуется подключить кнопку ВВЕРХ к клемме S1 и
провод, отвечающий за движение вверх, к выходу Q1
Терминал.Соответственно кнопка ВНИЗ должна быть
подключен к клемме S2 и проводу, отвечающему за
движение вниз к выходной клемме Q2.
СОВЕТЫ ПО УСТАНОВКЕ АНТЕННЫ
1. Расположите антенну как можно дальше от металлических элементов.
(соединительные провода, кольца кронштейнов и т.  д.) во избежание
помехи.
2. Металлические поверхности в непосредственной близости от антенны (например, металлический переключатель
коробки, дверные коробки) могут ухудшить прием радиосигнала!
3. Не обрезайте и не укорачивайте антенну. Его длина идеально
соответствует диапазону, в котором работает система.Процедура сброса очищает память EPROM модулей, включая все
информация о сетевом контроллере Z-Wave, калибровке и
данные о потребляемой мощности.
1) Убедитесь, что модуль подключен к источнику питания.
2) Нажмите и удерживайте кнопку B ок. 14 секунд.
3) Светодиодный индикатор загорится желтым.
4) Отпустите кнопку B и коротко нажмите ее еще раз.
5) Память рольставни пуста.
6) Модуль переходит в режим авто включения, пока не появится какая-либо кнопка
толкается.
ОСТОРОЖНОСТЬ
Сброс памяти не удаляет модуль из
память главного контроллера сети Z-Wave.Перед сбросом памяти рекомендуется исключить
модуль из сети Z-Wave.
КОНЧИК
После сброса памяти рольставни переходит в
режим авто включения и ждет включения в
сеть Z-Wave.  Для выхода из авто включения
режим кратковременно нажмите кнопку B.
IX. КАЛИБРОВКА ПОЗИЦИОНИРОВАНИЯ
Калибровка - это процесс, во время которого рольставни изучают
положение концевых выключателей и характеристика двигателя. Калибровка
является обязательным для правильного распознавания рольставнями
положение рулонных штор.Процедура состоит из автоматического, полного
движение между концевыми выключателями (вверх, вниз и снова вверх).
Калибровка рулонных штор и ламелей производится отдельно.
(жалюзи) позиционирование. Каждый раз, когда калибровка требует
завершение полного цикла (вверх-вниз).
3) Нажмите и удерживайте кнопку переключения, подключенную к входу S1 или S2.
терминал и отпустите его не менее чем через 3 секунды.
4) Нажмите и удерживайте ту же кнопку переключения еще раз, а затем отпустите ее через 3 секунды.
секунд.
5) Теперь нажмите и удерживайте ту же кнопку в течение 3 секунд в течение 3-го.
время.6) После третьего нажатия и отпускания кнопки,
начнется автоматическая последовательность калибровки.
7) Рольставни выполняет процесс калибровки, завершая полный цикл.
цикл - вверх, вниз и снова вверх.
D. Калибровка через меню (кнопка B)
1) Убедитесь, что модуль подключен к источнику питания,
согласно рис.1
2) Включите модуль в сеть Z-Wave согласно разделу
VI инструкций.
3) Нажмите и удерживайте кнопку B ок. 6 секунд.
4) Светодиод загорится синим.
5) Отпустите кнопку B и коротко нажмите ее еще раз.6) Рольставни выполняет процесс калибровки, завершая полный цикл.
цикл - вверх, вниз и снова вверх.
E. Калибровка через фрейм управления Fibar Command Class.
Можно принудительно запустить процесс калибровки через
отправка кадра управления Fibar Command Class через Z-Wave
сетевой главный контроллер.
ПРИМЕЧАНИЕ
Чтобы прервать процесс калибровки, нажмите любую клавишу
(подключен к S1 или S2) или отправить команду STOP
кадр через сетевой контроллер Z-Wave. В
В режиме контроллера ворот процесс калибровки будет
быть прерванным после отсоединения клеммы S2.КАЛИБРОВКА ПОЛОЖЕНИЯ ПЛАСТИН
В ВЕНЕЦИАНСКИХ ЖАЛЮЗАХ
Помимо калибровки положения жалюзи, можно
откалибровать положение ламелей жалюзи.  После правильного
калибровка, в случае жалюзи можно установить положение
между концевыми выключателями, а также угол наклона ламелей. По умолчанию,
время полного поворота ламелей установлено 1,5 секунды. При необходимости может
можно изменить, следуя приведенным ниже инструкциям.
1) Убедитесь, что модуль подключен к источнику питания,
согласно рис.1
2) Включите модуль в сеть Z-Wave согласно разделу
VI инструкций.
3) Откалибруйте рольставни согласно инструкции.
приведено в разделах IX.A, IX.B, IX.C, IX.D или IX.E.
4) Установите для параметра 10 значение 2 или выберите в интерфейсе HC2:
Тип устройства - жалюзи
5) Другой значок устройства, отвечающий за работу планок, покажет
вверху в интерфейсе Home Center 2. В случае любого другого Z-Wave
сетевых контроллеров, управляющих положением планок
путем нажатия и удерживания клавиши переключения (вверх или вниз).6) По умолчанию время перехода между крайними положениями установлено на
1500 мс (1,5 секунды).
7) Поверните планки между крайними положениями.  Если после полного цикла слепой
начинает движение вверх или вниз, тогда значение параметра 12 должно быть
изменен, например до 1000 мс (1 секунда). Правильно настроен
ламели не должны заставлять жалюзи двигаться вверх или вниз.
ОСТОРОЖНОСТЬ
Рольставни необходимо откалибровать для работы с
любой данный мотор.
ОСТОРОЖНОСТЬ
В режиме Venatian Blind ламели необходимо откалибровать.
работать с любым двигателем.ОСТОРОЖНОСТЬ
Жалюзи могут эксплуатироваться только
мгновенные переключатели.
КАЛИБРОВКА ПОЗИЦИОНИРОВАНИЯ РОЛИКОВ
Существует 5 процедур калибровки рольставни Fibaro для
Выбери из. Каждый дает одинаковые результаты, и пользователь может
выберите, какой из них выполнить.
A. Калибровка через интерфейс Fibaro Home Center 2
1) Убедитесь, что модуль подключен к источнику питания,
согласно рис.1
2) Включите модуль в сеть Z-Wave согласно разделу
VI инструкций.
3) В интерфейсе Home Center 2 выберите Fibaro Roller Shutter’s
расширенные настройки.4) Нажмите кнопку КАЛИБРОВАТЬ на вкладке дополнительных настроек устройства.
5) Рольставни выполняет процесс калибровки, завершая полный цикл.
цикл - вверх, вниз и снова вверх.
6) С помощью интерфейса проверьте, правильно ли работает позиционирование.
X. РАБОТА ПО СЕТИ Z-WAVE
После включения в сеть Z-Wave, Fibaro Roller Shutter будет
отображаться в интерфейсе Home Center 2 в виде значка рольставни (см.
инжир. ниже). После выбора типа устройства жалюзи появляется второй значок.
появится ответственный за управление положением планок.1. Режим роликовых жалюзи, без позиционирования
2. Роликовые жалюзи, с позиционированием
3. Венецианский слепой режим.
4. Режим ворот, без позиционирования
5. Режим ворот, с позиционированием
После выбора одного из вышеперечисленных режимов работы устройство будет
в интерфейсе Home Center 2 представлены пиктограммами, показанными на рисунке 3. В
Кроме того, каждый режим работы влияет на настройки определенных параметров:
1) Рулонная штора без позиционирования (параметр 10 установлен на 0)
2) Рулонная штора с позиционированием (параметр 10 установлен на 1)
3) Жалюзи (параметр 10 установлен на 2; параметр 13 установлен на 2)
4) Ворота без позиционирования (параметр 10 установлен на 3; параметр 12 установлен
до 0; параметр 17 установлен на 0)
5) Строб с позиционированием (параметр 10 установлен на 4; параметр 12 установлен на
0; параметр 17 установлен на 0)
ПРИМЕЧАНИЕ
Вышеуказанные режимы работы и их настройки по умолчанию
изменяются автоматически только в Home Center 2
контроллер. В случае сети Z-Wave
контроллеры других производителей, эти
настройки необходимо изменить вручную (см. раздел
XVIII).
Открытие / закрытие жалюзи осуществляется перемещением ползунка или
нажав кнопку, показанную на рис.3.
В режиме жалюзи установка угла ламелей достигается за счет
перемещение ползунка или нажатие кнопки, показанной на рис.3.
XI. РУЧНАЯ ОПЕРАЦИЯ
Fibaro Roller Shutter позволяет подключать кнопки к S1 и
Клеммы S2. Это могут быть переключатели мгновенного действия или тумблеры,
в качестве альтернативы.Кнопки отвечают за управление жалюзи
движение.
Использование мгновенных переключателей:
Щелкнув
кнопка, подключенная к клемме S1, запускает
движение.
Щелкнув
кнопка подключена к клемме S2, запускается вниз
движение.
Если жалюзи движутся, каждое нажатие любой кнопки остановит
движение. Кроме того, нажатие кнопки отправляет командный фрейм на I-й
ассоциативная группа устройств.
В случае жалюзи можно регулировать угол наклона ламелей.
Режим работы - жалюзи или значение параметра 10 равно 2. Держа
подключенный к клемме S1, инициирует вращение ламелей вверх.
Держа
подключенный к клемме S2, инициирует вращение ламелей вниз.
Кроме того, удержание кнопки отправляет элемент управления Fibar Command Class.
фрейм к устройствам II-й группы ассоциации.
С помощью тумблеров:
Изменение
переключатель положения ключа, подключенный к клемме S1,
инициирует движение вверх.
Изменение
переключатель положения ключа, подключенный к клемме S2,
инициирует движение вниз.
Выбор средней позиции останавливает блайнд.
XII. АССОЦИАЦИИ
Через ассоциацию Fibaro Roller Shutter может управлять другим
Сетевое устройство Z-Wave, e.грамм. другой рольставни, дюбель,
Диммер, релейный переключатель, контроллер RGBW.
ПРИМЕЧАНИЕ
Ассоциация позволяет напрямую общаться
между сетевыми устройствами Z-Wave. Главный контроллер
не принимает участия в таком общении.
Fibaro Roller Shutter предоставляет три группы ассоциаций:
I группа ассоциаций запускается мгновенным щелчком переключателя,
или изменение положения тумблера.
II группа ассоциаций запускается кратковременным удержанием переключателя
ПРИМЕЧАНИЕ
II группа ассоциации неактивна, когда тумблеры
используются или в режиме контроллера ворот (параметр 10). В случае управления жалюзи, управление
команды отправляются в Fibar Command Class
стандарт.
III группа ассоциаций сообщает о состоянии модуля. Только одно устройство
может быть отнесен к этой группе, по умолчанию главный контроллер. Это не
рекомендуется изменить настройки этой группы.
Fibaro Roller Shutter позволяет управлять другими рольставнями,
связаны с I или II группой ассоциаций, щелкнув или удерживая
ключ переключения. Например, этот механизм позволяет управлять
Рольставни, подключенные к переключателю нажатием кнопки, и
управление устройствами, связанными во II группе ассоциаций, с помощью кнопки
держать.Кроме того, при использовании жалюзи можно
синхронизировать множество устройств.
Б. Калибровка через сеть Z-Wave
1) Убедитесь, что модуль подключен к источнику питания,
согласно рис.1
2) Включите модуль в сеть Z-Wave согласно разделу
VI инструкций.
3) Установите для параметра 29 значение 1.
4) Рольставни выполняет процесс калибровки, завершая полный
цикл - вверх, вниз и снова вверх.
5) Значение параметра 29 будет автоматически установлено на 0.
6) С помощью интерфейса проверьте, правильно ли работает позиционирование.C. Калибровка с помощью клавиш переключения
1) Убедитесь, что модуль подключен к источнику питания,
согласно рис.1, а также клавишам переключения (S1 и S2
входы).
2) Включите модуль в сеть Z-Wave согласно разделу
VI инструкций.
Пользователь может выбрать один из следующих режимов работы:
ИСПОЛЬЗОВАНИЕ АССОЦИАЦИЙ ДЛЯ ДРУГИХ РАБОТ
РОЛЬСТАВНИ ИЛИ ЛЮБАЯ ДРУГАЯ Z-ВОЛНА
УСТРОЙСТВО.
I ГРУППА АССОЦИАЦИИ:
Щелкнув
кнопка, подключенная к терминалу S1, запустит
движение в связанных рольставнях или отправить команду включения
фрейм к устройствам, ассоциированным в I-й группе ассоциаций.Рис.3 Значки рольставни в интерфейсе Home Center
Щелкнув
кнопка, подключенная к клемме S2, включится
движение в связанных рольставнях или отправить команду выключения
фрейм к устройствам, ассоциированным в I-й группе ассоциаций.
II АССОЦИАЦИОННАЯ ГРУППА:
Держа
кнопка, подключенная к терминалу S1, переместит
подключенные рулонные шторы поднимаются, и после задержки в 1 секунду включаются
движение в связанных рольставнях или отправить команду включения
фрейм к устройствам, ассоциированным во II-й группе ассоциаций. Держа
кнопка, подключенная к клемме S2, переместит
подключенный скатывающийся штора вниз, и после задержки в 1 секунду запускается вниз
движение в связанных рольставнях или отправить команду выключения
фрейм к устройствам, ассоциированным во II-й группе ассоциаций.
ИСПОЛЬЗОВАНИЕ АССОЦИАЦИЙ ДЛЯ УПРАВЛЕНИЯ РОЛИКОМ
ЖАЛЮЗИ, ПОДКЛЮЧАЕМЫЕ К ВЕНЕЦИАНСКИМ ЖАЛЮЗЯМ.
Использование механизма ассоциации для управления жалюзи требует
настройка как I-й, так и II-й ассоциативных групп.
I АССОЦИАЦИОННАЯ ГРУППА
Щелкнув
кнопка, подключенная к терминалу S1, запустит
перемещение подключенных жалюзи и других устройств
ассоциированы в I-й ассоциативной группе.Щелкнув
кнопка, подключенная к клемме S2, включится
перемещение подключенных жалюзи и других устройств
ассоциированы в I-й ассоциативной группе.
II АССОЦИАЦИОННАЯ ГРУППА (актуально только для мгновенных переключателей)
Держа
кнопка, подключенная к клемме S1, будет активировать планки
поворот вверх, подключенных жалюзи, а также других
устройства, связанные во II группу ассоциации.
Держа
кнопка, подключенная к клемме S2, активирует ламели
вращение вниз подключенных жалюзи, а также других
устройства, связанные во II группу ассоциации.ПРИМЕЧАНИЕ
Как только связанные устройства уже перемещаются,
они будут остановлены, если будет нажата любая из кнопок
и держится.
XIII. РАБОЧИЕ ДВИГАТЕЛИ ВОРОТ
Fibaro Roller Shutter позволяет управлять двигателями ворот. Мотор ворот
должны подключаться к клеммам Q1 и Q2 согласно рисунку 2. В
Режим ворот, переключатель мгновенного действия может быть подключен к S1
Терминал. Рекомендуется подключить ИК-барьер, в экстренных случаях
кнопку остановки или любой аварийный механизм к клемме S2. Открытие
контакт в устройстве, подключенном к клемме S2, всегда приводит к
остановка двигателя в текущем положении (см. рис.2).
Нажатие кнопки, подключенной к терминалу S1, инициирует открытие
ворота. Следующее нажатие кнопки остановит ворота. Еще один щелчок
кнопка закроет ворота. Согласно следующей последовательности:
ОТКРЫТЬ → СТОП → ЗАКРЫТЬ → СТОП → ОТКРЫТЬ.
XIV. СВЕТОДИОДНЫЙ ИНДИКАТОР
У Fibaro Roller Shutter есть МЕНЮ. Каждый уровень МЕНЮ сигнализируется
через цвет светодиодного индикатора. Для входа в МЕНЮ нажмите и удерживайте кнопку
B-кнопку не менее 2 секунд.
Пока удерживается кнопка B, цвета светодиодных индикаторов меняются.
в следующей последовательности:
СИНИЙ - процедура калибровки рольставни (см. Раздел IX)
ФИОЛЕТОВЫЙ - запустить тестер диапазона сети Z-Wave
ЗЕЛЕНЫЙ - сброс памяти данных энергопотребления (см. Раздел XVI)
ЖЕЛТЫЙ - сброс рольставни (см. Раздел VIII)
Отпустите кнопку B, чтобы выбрать желаемую функцию, и подтвердите выбор.
ваш выбор нажатием кнопки B.XV. ТЕСТЕР ДИАПАЗОНА Z-ВОЛНЫ
ПРИМЕЧАНИЕ
В режиме ворот по умолчанию терминал S1 установлен на
работать с переключателем мгновенного действия, игнорируя
настройки параметра 14.
Полное открытие ворот инициирует ОБРАТНЫЙ ОТСЧЕТ рольставен. После
ОБСЛУЖИВАНИЕ Ворота начнут закрываться. COUNTDOWN длина
устанавливается параметром 12. Кроме того, если ИК-барьер срезан (S2
контакт открыт) при полностью открытых воротах, ворота начнут закрываться после
период времени, указанный в параметре 17.
ПРИМЕЧАНИЕ
В обоих режимах гейта, с позиционированием и без него,
параметры 12 и 17 автоматически устанавливаются на 0.В
эти настройки ворота откроются, но не будут
автоматически закрывается. Необходимо установить подходящее время
вручную в параметрах 12 и 17 (см. раздел
XVIII).
ПРИМЕЧАНИЕ
Параметры 12 и 17 устанавливаются автоматически.
модифицируется только в контроллере Home Center 2, когда
выбор одного из режимов гейта. В случае контроллеров
у других производителей эти параметры должны
настраиваться вручную (см. раздел XVIII).
ПРИМЕЧАНИЕ
Установка драйвера ворот может производиться только
сертифицированными профессионалами. Мотор должен быть
оснащены соответствующими концевыми выключателями (см. рис.
2).Рекомендуется подключить NC (обычно
замкнут) контакт ИК-барьера к клемме S2.
Открытие контакта остановит ворота. Кроме того,
рекомендуется подключить аварийный останов
к нейтральному (N) проводу электродвигателя. В экстренных случаях
нажатие кнопки аварийной остановки отключит
мощность и остановите ворота.  Рекомендуется контролировать
регулярная работа роллет Fibaro во всех
режимы. Также рекомендуется регулярно проверять
разъемы для обслуживания.
ПРИМЕЧАНИЕ
Клеммы S1 и S2 реагируют только на сетевое напряжение.Использование ИК-барьеров с замыкающими контактами, работающими на
более низкие напряжения требуют использования дополнительного реле (см.
Рис.2)
Fibaro Roller Shutter использует класс защиты v2 для
предотвратить непреднамеренное движение двигателя.
1) Местная защита
Состояние местной защиты:
0 - без защиты. Рольставни реагируют на нажатия кнопок.
1 - не поддерживается
2 - Активна местная защита. Рольставни не реагируют на
нажмите на кнопки.
После активации локальной защиты модуль останавливается.
реагирует на кнопки S1 и S2.SCENE ID и ассоциация
команды также не будут отправляться. Единственное исключение -
Кнопка B. Меню и включение сети Z-Wave, после кнопки B
или тройное нажатие кнопки S1, все еще активны.
Роликовые ставни Fibaro имеют встроенный механизм, позволяющий примерно
оценить радиус действия сети Z-Wave.
ОСТОРОЖНОСТЬ
Чтобы разрешить тест диапазона сети Z-Wave,
Сетевой контроллер Z-Wave должен поддерживать
функциональность и модуль должны быть включены
в сети. Тест диапазона Z-Wave подвергает серьезной нагрузке
в сети, поэтому рекомендуется использовать
работают только в особых случаях.Чтобы протестировать диапазон сети Z-Wave:
1) Нажмите и удерживайте кнопку B ок. 6 секунд, пока не загорится светодиодный индикатор.
Индикатор светится фиолетовым.
2) Отпустите кнопку B.
3) Щелкните кнопку B.
4) Светодиодный индикатор будет сигнализировать о радиусе действия сети Z-Wave (см.
описание ниже).
5) Нажмите кнопку B, чтобы выйти из тестера диапазона.
Режимы сигнализации сетевого диапазона:
Зона действия сети Z-Wave сигнализируется цветом светодиодной подсветки и
поведение. Мигание каждую 1 секунду означает, что модули пытаются
установить прямую связь с главным контроллером, а 2
Свечение секунд означает результат теста.Тест проводится в
цикл, пока не будет остановлен пользователем. Тест диапазона Z-Wave
выполняется в три этапа, обозначенных зеленым, желтым, фиолетовым и
красный:
1) Мигающий ЗЕЛЕНЫЙ цвет означает, что модуль пытается установить прямое соединение.
связь с главным контроллером. Положительный результат теста
сигнализируется 2-секундным свечением ЗЕЛЕНЫМ цветом, после чего тест
повторяется (шаг 1). На практике, если модуль может установить
прямая связь с главным контроллером, светодиод будет светиться
ЗЕЛЕНЫЙ, не мигая.2) Если модуль не может установить прямое соединение с
главный контроллер, он попытается установить маршрутизируемое соединение через
другое, промежуточное, сетевое устройство Z-Wave. Светодиодный индикатор загорится
измените цвет подсветки на КРАСНЫЙ. Положительный результат теста
сигнализируется светящимся ЖЕЛТЫМ цветом. Через 2 секунды модуль
повторите попытку установления прямой связи (шаг 1).
Рис.4 Значок рольставни в интерфейсе Home Center
XVII. РЕЖИМ ЗАЩИТЫ
ПРИМЕЧАНИЕ
Модуль может модифицировать основной контроллер
связь от прямого к маршрутизируемому и наоборот
наоборот, особенно если он находится на прямой
предел дальности связи.3) Если модуль не может установить маршрутизируемое соединение с
на главном контроллере цвет светодиода изменится с ЖЕЛТОГО на
ФИОЛЕТОВЫЙ.  Через несколько секунд тест закончится, и светодиодный индикатор загорится.
светится КРАСНЫМ в течение двух секунд. Вся процедура начнется снова и
модуль попытается установить прямое соединение с основным
контроллер (шаг 1).
XVI. ТЕКУЩИЕ И ИСТОРИЧЕСКИЕ
ИЗМЕРЕНИЕ ПОТРЕБЛЕНИЯ ЭЛЕКТРОЭНЕРГИИ
Fibaro Roller Shutter учитывает текущую нагрузку и мощность
мониторинг потребления. Данные отправляются на главный контроллер, т.е.грамм.
Домашний центр 2.
Измерение осуществляется независимым микропроцессором.
предназначен исключительно для этой цели, обеспечивая максимальную точность
и точность. Микропроцессор откалиброван на заводе.
Электроэнергия - мощность, потребляемая электрическим устройством в одно мгновение,
в ваттах (Вт).
Электрическая энергия - энергия, потребляемая устройством с течением времени.
период. Чаще всего измеряется в киловатт-часах (кВтч). Один
киловатт-час равен одному киловатту энергии, потребляемой за
период в один час, 1 кВтч = 1000 Втч.ОБНОВЛЕНИЕ ПАМЯТИ ПОТРЕБЛЕНИЯ ЭЛЕКТРОЭНЕРГИИ
Память о потреблении электроэнергии Fibaro Roller Shutters может быть
очищается одним из следующих способов:
1) Через сброс модуля (см.  Раздел VIII)
2) Через главное меню контроллера (см. Главные контроллеры
руководство по эксплуатации
3) Вручную, используя следующие инструкции:
а) Убедитесь, что устройство подключено к источнику питания.
б) Нажмите и удерживайте кнопку B ок. 10 секунд, пока светодиод I не
Индикатор светится ЗЕЛЕНЫМ.
c) Отпустите кнопку B.
г) Щелкните кнопку B.
д) Память о потреблении энергии стерта.ПРИМЕЧАНИЕ
1) Пожалуйста, свяжитесь с вашим местным поставщиком, чтобы узнать текущий
ставки
2) Fibaro Roller Shutter сохраняет потребленную электроэнергию.
данные в его памяти, что означает отключение
модуль от источника питания не стирает
данные.
ПРЕДУПРЕЖДЕНИЕ
В режиме защиты нельзя будет контролировать
Рольставни Fibaro из кнопок. Нет
рекомендуется для управления всеми рольставнями Fibaro в
этот режим.
ОСТОРОЖНОСТЬ
Есть еще одно исключение в Local Protection. В
Режим ворот, S2 (ИК-барьер) все еще активен. Значит, если
препятствие обнаружено, ворота остановятся,
независимо от установленного состояния местной защиты. 2) RF Protection (радиозащита)
Состояние защиты РФ:
0 - Нет защиты. Рольставни реагируют на командные кадры.
1 - РЧ защита активна. Рольставни не реагируют на
Управляющие кадры Z-Wave.
2 - не поддерживается.
После активации защиты RF модуль перестает отвечать.
для управления кадрами, устанавливающими слепое положение. Все еще возможно
однако для настройки устройства (расширенная конфигурация
параметры, режимы защиты) и проверка его текущего состояния
через опрос (должность, мощность, энергия).XVIII. РАСШИРЕННАЯ КОНФИГУРАЦИЯ
ОБЩИЕ НАСТРОЙКИ:
3. Тип отчетов
0 - отчеты о слепых позициях отправляются на главный контроллер с помощью Z-Wave
Командный класс.
1 - Отчеты о слепых позициях, отправляемые на главный контроллер с помощью Fibar
Командный класс.
Значение параметра должно быть установлено на 1, если модуль работает в
Венецианский слепой режим.
Настройка по умолчанию: 0
Размер параметра: 1 [байт]
ПРИМЕЧАНИЕ
Чтобы убедиться, что класс команды Fibar
поддерживается основными сетевыми контроллерами Z-Wave
от других производителей, обратитесь в
производитель контроллеров. 10. Режимы работы рольставни:
0 - режим рольставни, без позиционирования
1 - Роликовые жалюзи, с позиционированием
2 - Венецианский жалюзи, с позиционированием
3 - Режим ворот, без позиционирования
4 - Gate Mode, с позиционированием
Установка по умолчанию: 1
Размер параметра: 1 [байт]
12. В режиме жалюзи (параметр 10 установлен на 2) параметр
определяет время полного поворота ламелей.
В режиме гейта (параметр 10 установлен на 3 или 4) параметр определяет
COUNTDOWN время, то есть период времени, по истечении которого открытые ворота
начинает закрываться.В любом другом рабочем режиме значение параметра равно
не имеющий отношения.
Значение 0 означает, что ворота не закроются автоматически.
Доступные настройки: 0-65535 (0 - 655,35 с)
Настройка по умолчанию: 150 (1,5 с)
Размер параметра: 2 [байта]
13. Верните планки в предыдущее положение.
В режиме венецианских жалюзи (параметр 10 установлен на 2) параметр
влияет на расположение ламелей в различных ситуациях. В любом другом
режим работы значение параметра не имеет значения.
0 - ламели возвращаются в ранее установленное положение только в случае
работа главного контроллера.1 - Рейки возвращаются в ранее установленное положение при главном
работа контроллера, мгновенное переключение или когда
концевой выключатель достигнут.
2 - Рейки возвращаются в ранее установленное положение при главном
работа контроллера, мгновенная работа переключателя, когда предел
переключатель достигнут или после получения кадра управления «СТОП»
(Переключить многоуровневую остановку).
Настройка по умолчанию: 1
Размер параметра: 1 [байт]
14. Тип переключателя.
Настройки параметров актуальны для режима рольставни и
Режим жалюзи (параметр 10 установлен на 0, 1, 2).0 - Мгновенные переключатели
1 - Тумблеры
2 - Одиночный переключатель мгновенного действия. (Переключатель должен быть подключен к
Терминал S1)
Настройка по умолчанию: 0
Размер параметра: 1 [байт]
17. В режиме жалюзи или в режиме жалюзи (параметр 10
установлено на 0, 1, 2) параметр определяет, когда рольставни
реле выключаются после достижения концевого выключателя.
В режиме гейта (параметр 10 установлен на 3 или 4) параметр определяет
период времени, по истечении которого ворота начнут закрываться после контакта S2
был отключен.В этом режиме пора выключить Ролик
Реле заслонки после достижения концевого выключателя устанавливается на 3 секунды и
не может быть изменен. 0 означает, что ворота закрываются автоматически.
Доступные настройки: 0 - 255 (0,1-25,5 с).
Настройка по умолчанию: 10 (1 с).
Размер параметра: 1 [байт]
18. Обнаружение работы двигателя.
Порог мощности следует интерпретировать как достижение концевого выключателя.
Доступные настройки: 0 - 255 (1-255 Вт)
Значение 0 означает, что достижение концевого выключателя не будет обнаружено.
Настройка по умолчанию: 10 (10 Вт).
Размер параметра: 1 [байт]
22.Время работы двигателя.
Период времени, в течение которого двигатель продолжает работу.
Доступные значения: 0 - 65535 (0 - 65535 с)
Значение 0 означает, что функция отключена.
Настройка по умолчанию: 240 (240 сек - 4 минуты)
Размер параметра: 2 [байта]
29.  Принудительная калибровка рольставни.
Изменяя настройку параметров с 0 на 1, рольставни
переходит в режим калибровки. Параметр актуален только в том случае, если ролик
Затвор настроен на работу в режиме позиционирования (параметр 10 установлен на 1, 2
или 4).
1 - Начать процесс калибровки
Настройка по умолчанию: 0
Размер параметра: 1 [байт]
НАСТРОЙКИ БУДИЛЬНИКА:
30.Реакция на общую тревогу
0 - Нет реакции.
1 - Открытый блайнд.
2 - Закройте жалюзи.
Настройка по умолчанию: 2
Размер параметра: 1 [байт]
31. Реакция на сигнал тревоги о наводнении.
0 - Нет реакции.
1 - Открытый блайнд.
2 - Закройте жалюзи.
Настройка по умолчанию: 0
Размер параметра: 1 [байт]
32. Реагирование на тревогу по дыму, CO или CO2.
0 - Нет реакции.
1 - Открытый блайнд.
2 - Закройте жалюзи.
Настройка по умолчанию: 1
Размер параметра: 1 [байт]
33. Реакция на температурную тревогу.
0 - Нет реакции.
1 - Открытый блайнд.
2 - Закройте жалюзи.
Настройка по умолчанию: 1
Размер параметра: 1 [байт]
35.Управление ламелями в ответ на тревогу.
В режиме венецианских жалюзи (параметр 10 установлен на 2) параметр
определяет, как ламели будут реагировать при обнаружении тревоги. В любой
в остальных режимах значение параметра не актуально.
0 - Не менять положение ламелей - ламели возвращаются в последний набор
позиция.
1 - Установите ламели в крайнее положение.
Настройка по умолчанию: 1
Размер параметра: 1 [байт]
НАСТРОЙКИ ОТЧЕТОВ ПО ПИТАНИЮ И ЭНЕРГОПОТРЕБЛЕНИЮ:
40. Энергетические отчеты.
Изменение уровня мощности, которое приведет к появлению нового отчета о значении мощности.
послал.Параметр определяет изменение, которое должно произойти, чтобы
вызвать отчет. Значение представляет собой процент от предыдущего отчета.
Доступные настройки порога отчета по мощности: 1–100 (1–100%).
Значение 0 означает, что отчеты отключены.
Настройка по умолчанию: 10 (10%).
Размер параметра: 1 [байт]
42. Периодические отчеты о мощности или энергии.
Параметр определяет период времени между последовательными отчетами.
Доступные настройки: 1-65534 (1-65534 секунды)
Значение 0 означает, что отчеты отключены.
Настройка по умолчанию: 3600 (3600 секунд / 60 минут).Размер параметра: 2 [байта]
43. Энергетические отчеты.
Изменение уровня энергии, которое приведет к отчету о новой энергетической ценности
послан. Параметр определяет изменение, которое должно произойти в
чтобы вызвать отчет.
Доступные настройки энергетического порога: 1-254 (0,01 - 2,54 кВтч).
Значение 0 означает, что отчеты отключены.
Настройка по умолчанию 10 (0,1 кВтч).
Размер параметра: 1 [байт]
44. Самостоятельное измерение.
Рольставни могут включать в себя мощность и энергию, используемые сами по себе в
отчеты отправляются главному контроллеру.
0 - Самостоятельное измерение неактивно.1 - Самоизмерение активно.
Настройка по умолчанию: 0
Размер параметра: 1 [байт]
50. Активация сцен / ассоциаций.
Параметр определяет, активированы ли сцены или ассоциации
клавишами переключателя.
0 - активация ассоциаций
1 - Активация сцен
Настройка по умолчанию: 0
Размер параметра: 1 [байт]
Данная ограниченная гарантия предоставляется Fibar USA, LLC («Компания»),
1040 E.  Lake Ave., Glenview, Illinois 60025, как единственный и эксклюзивный
средство правовой защиты, предлагаемое покупателю («Заказчик») продуктов (
«Продукты») за любые предполагаемые дефекты любого из Продуктов.Гарантия
подчиняется всем условиям, изложенным ниже.
Б. Соглашение об арбитраже. Компания и Заказчик каждый
согласны с тем, что любые споры или претензии, которые возникли или могут возникнуть
между ними в связи с настоящей ограниченной гарантией или
Продукты подлежат разрешению исключительно через окончательные и обязательные
арбитраж, а не в судебном порядке. В качестве альтернативы Заказчик
может отстаивать свои требования в суде мелких тяжб, если они соответствуют требованиям и
до тех пор, пока дело остается в таком суде и продвигается только по
индивидуальная (внеклассовая, непредставительная) основа.1. ОГРАНИЧЕННАЯ ГАРАНТИЯ:
С учетом ограничений раздела 2 компания гарантирует, что
продукты, продаваемые компанией клиенту, не будут иметь дефектов в
материалы и качество изготовления при нормальном использовании и регулярном обслуживании и
обслуживание в течение 1 (одного) года с даты покупки
продукты.  Годовой период может именоваться «ограниченной гарантией.
период".
Компания и Заказчик соглашаются, что каждый из них может принести
претензии к другому только на индивидуальной основе, а не в качестве истца
или член класса в любом предполагаемом групповом или представительском действии, или
продолжаются.Если и Компания, и Клиент не согласны,
арбитраж не может объединять или объединять претензии более чем одного лица и
многие из них не руководят никакими формами консолидированного, представительного или классового разбирательства.
Это единственная и исключительная гарантия, предоставляемая компанией с
в отношении продуктов и заменяет и исключает все другие гарантии,
явные или подразумеваемые, возникающие в силу закона или иным образом, включая
без ограничений, любые подразумеваемые гарантии товарной пригодности, пригодности для
конкретная цель, ненарушение и подразумеваемое условие
удовлетворительное качество.C. Отказ. Клиент может отказаться от участия в этом соглашении, чтобы назначить арбитраж
отправка Компании письменного уведомления об отказе заказным письмом и
почтовый штемпель не позднее 30 дней с даты покупки
Продукт.  В уведомлении об отказе должно быть указано имя Клиента и
адрес, серийный номер приобретенного Продукта, а также дату и
место покупки. Все остальные части этой ограниченной гарантии по-прежнему будут
подать заявление.
XIX. ОГРАНИЧЕННАЯ ГАРАНТИЯ
Продукт не предназначен, не предназначен для работы или использования в соответствии с назначением.
использоваться в качестве системы сигнализации или дома и не может считаться таковой.
система безопасности.Использование продукта по назначению не должно включать использование в качестве
сигнализация или система домашней безопасности.
Настоящая ограниченная гарантия не распространяется на какие-либо потери или повреждения, возникшие в результате
полностью или частично к неправильному использованию, несчастному случаю, злоупотреблению, небрежности, нормальному износу и
разрыв, небрежность (кроме компании), несанкционированное изменение
или изменение, использование сверх номинальной мощности, неподходящие источники питания или
условия окружающей среды, неправильная установка, ремонт, обращение,
техническое обслуживание или приложение, действия или бездействие третьих лиц (будь то
агент или очевидный агент Компании), преступные действия или любые другие
не являются причиной прямой вины Компании. 2. ОГРАНИЧЕНИЕ СРЕДСТВА ЗАЩИТЫ:
Если в течение срока ограниченной гарантии Заказчик обнаружит какие-либо покрытые
гарантийные дефекты и уведомляет Компанию в течение тридцати (30) дней с момента возникновения таких дефектов.
обнаружение в соответствии с Порядком рассмотрения претензий в Разделе 4 ниже,
Компания должна, по своему усмотрению и в качестве исключительного средства правовой защиты Клиента,
отремонтировать или заменить F.O.B. точка производства.
Средства правовой защиты, изложенные в этой ограниченной гарантии, являются исключительными. Подошва и
Исключительное средство правовой защиты в случае нарушения любой гарантии по настоящему Соглашению ограничивается
ремонт или замена товаров.В случае, если товар не подлежит ремонту или замене, компания
оставляет за собой право заменить товар аналогичными техническими параметрами.
Компания не возмещает покупную стоимость оригинального продукта.
Неспособность Заказчика направить такое письменное уведомление в течение 30 (тридцати)
дневной период считается абсолютным и безоговорочным отказом от
претензия Заказчика в отношении таких покрываемых дефектов.  Все затраты и расходы
демонтажа, переустановки и фрахта, включая время
Персонал и представители компании для выезда на объект и диагностики
по этой ограниченной гарантии несет Заказчик, если
принимаются Компанией в письменной форме.Отремонтированные или замененные товары
в течение периода ограниченной гарантии покрывается вышеизложенное
ограниченная гарантия на оставшийся срок ограниченной гарантии.
Заказчик принимает на себя всю остальную ответственность за любые убытки, ущерб или
причинение вреда людям или имуществу, возникшее в результате, в связи или в результате
от использования Продуктов, отдельно или в сочетании с другими
продукты / компоненты.
3. ОГРАНИЧЕНИЕ ОТВЕТСТВЕННОСТИ:
Ни в коем случае, независимо от формы иска или основания иска
(будь то договор, нарушение, халатность, строгая ответственность и т. д.
деликтное или иное), ответственность компании перед покупателем или любым третьим лицом
партия превышает цену, уплаченную клиентом за конкретную продукцию
дающие основания для иска или иска. В максимальной степени, разрешенной применимым законодательством, компания должна
не несет ответственности перед заказчиком или любой третьей стороной за какие-либо общие, прямые,
косвенные, случайные, особые, косвенные или штрафные убытки,
включая, помимо прочего, упущенную выгоду или ожидаемую прибыль, бизнес
прерывание, потеря возможности использования, доход, репутация и данные, понесенные затраты,
потеря или повреждение имущества или оборудования, телесные повреждения или смерть, возникшие
от любых претензий или оснований для иска, связанных с продуктом, независимо от того,
на основании гарантии, договора, деликта (включая халатность и строгую ответственность.Эти ограничения применяются, несмотря на отказ в выполнении важных
цель любого средства правовой защиты. Некоторые штаты и / или юрисдикции не разрешают
исключение или ограничение случайных или косвенных убытков, чтобы
Вышеуказанные исключения могут не применяться к определенным клиентам.
Заказчик принимает на себя всю остальную ответственность за любые убытки, ущерб или
причинение вреда людям или имуществу, возникшее в результате, в связи или в результате
от использования Продуктов, отдельно или в сочетании с другими
продукты / компоненты. 4. ПОРЯДОК ПРЕТЕНЗИИ:
Клиент должен подать претензию путем письменного уведомления Компании.
через контактную информацию, указанную на его веб-сайте www.fibaro.com или
связавшись с Компанией по телефону, указанному на
Веб-сайт. Все телефонные разговоры будут записываться. Компания
будет выдавать назначенный номер претензии для каждой предъявленной претензии. Клиент
может связаться с уполномоченным представителем гарантийного обслуживания, чтобы
