Горизонтальное отопление в многоквартирном доме: Горизонтальная разводка системы отопления в многоквартирном доме

Содержание

Вертикальная разводка системы отопления — преимущества, недостатки, необходимые радиаторы и комплектующие

Вертикальная система отопления представляет собой сеть обогрева, у которой подключение радиаторов осуществляется к вертикальным стоякам. В зависимости от особенностей конструкции она может использоваться и в частных домах высотой в 2-3 этажа, и в многоквартирных зданиях. Благодаря расположению магистральных труб вертикальная система отличается минимальными потерями тепла.

Особенности вертикальной системы обогрева

Вертикальная разводка системы отопления применяется как в автономных, так и в централизованных сетях обогрева. По способу транспортировки рабочей среды по трубопроводу она может быть с естественной или принудительной циркуляцией. В первом случае перемещение теплоносителя осуществляется за счет разницы в плотности. В малоэтажных домах с автономной сетью обогрева с принудительной циркуляцией движение рабочей среды происходит благодаря насосу, а при наличии централизованных коммуникаций — из-за перепадов давления.

По варианту подачи теплоносителя различают следующие вертикальные системы отопления:

  • с верхней разводкой. Прокладка трубопровода для таких сетей осуществляется на чердаке или под потолком;
  • с нижней разводкой. Монтаж магистралей для транспортировки рабочей среды выполняется через подвал или в стяжке пола.

По сравнению с горизонтальной системой отопления вертикальная сеть обогрева не склонна к образованию воздушных пробок и позволяет контролировать температурный режим батарей. ТМ Ogint предлагает большой выбор термостатических клапанов и термостатических элементов, с помощью которых можно установить и поддерживать в помещении комфортный микроклимат.

В зависимости от нюансов конструкции вертикальная сеть обогрева бывает однотрубной или двухтрубной. При выборе определенного типа системы учитывают количество этажей здания и необходимость установки индивидуальных приборов учета тепла.

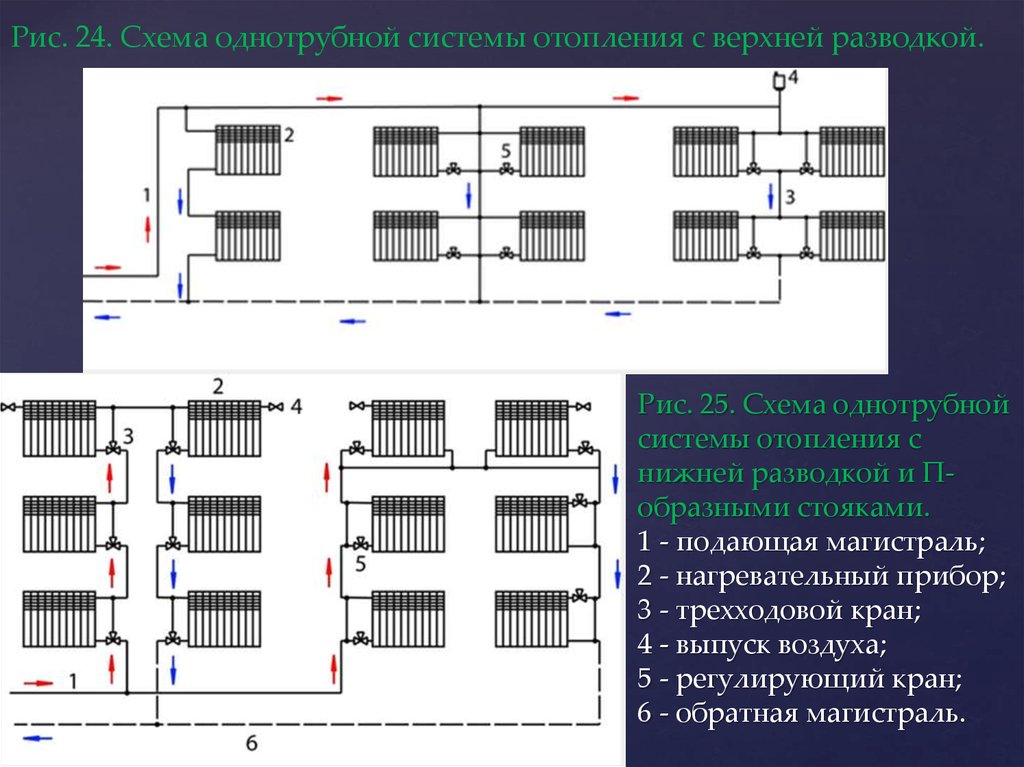

Однотрубная вертикальная система

Для однотрубной вертикальной системы характерна циркуляция теплоносителя по замкнутому контуру. Радиаторы при монтаже такой сети отопления подключаются последовательно, поэтому между степенью нагрева первой и последней батарей наблюдается существенная разница.

Однако этот недостаток можно компенсировать за счет небольшой протяженности магистралей.

Для дополнительной регулировки отопительные приборы однотрубных систем комплектуются различными видами трубопроводной арматуры. В ассортименте ТМ Ogint она представлена следующими устройствами:

Чтобы обеспечить эффективное функционирование однотрубной схемы с естественной циркуляцией, целесообразно установить на батареи отопления кран Маевского с колпачком под отвертку или другой тип воздухоотводчика.

К преимуществам вертикальной однотрубной сети относятся:

  • минимальный расход материалов;
  • оптимальное количество теплоносителя, объем которого можно регулировать за счет подбора диаметра труб;
  • возможность монтажа системы без использования циркуляционного насоса.

Однако она эффективна для небольших помещений, а для обогрева комнат площадью от 40 м2 и более придется устанавливать несколько стояков, иначе сложно достичь комфортной температуры. Поэтому монтаж однотрубной вертикальной системы целесообразен в многоквартирных домах высотой не менее 5 этажей. Кроме того, необходимо наличие хорошей изоляции и комнат небольшой площади.

Двухтрубная вертикальная система

Вертикальная двухтрубная система обогрева предполагает монтаж двух магистралей для транспортировки теплоносителя. По одной из них поступает нагретая рабочая среда, а вторая выполняет функцию отвода после остывания. Поскольку радиаторы подключаются параллельно, то необходимо обеспечить прокладку трубопроводов рядом друг с другом.

Дополнительная магистраль способствует увеличению расходов на материалы и объема теплоносителя, для передвижения которого недостаточно естественной циркуляции, поскольку повышается гидродинамическое сопротивление. Для эффективного функционирования автономные инженерные системы отопления в частных коттеджах комплектуются мощными циркуляционными насосами.

По способу подачи теплоносителя двухтрубные сети обычно бывают с верхней разводкой.

Такой вариант организации отопления более эффективен и требует меньше усилий при монтаже. Система с нижней разводкой отличается трудоемкостью монтажа и сложностью эксплуатации оборудования.

Использование вертикальной двухтрубной схемы в многоквартирных зданиях обеспечивает следующие преимущества:

  • возможность подачи теплоносителя одинаковой степени нагрева на все отопительные приборы, независимо от этажа;
  • простоту промывки и проведения профилактических работ при подготовке трубопровода к эксплуатации.

Сеть отопления такой конструкции почти не склонна к образованию воздушных пробок. Чтобы полностью исключить вероятность их появления, можно установить один из вариантов воздухоотводчиков, предлагаемых ТМ Ogint. Для радиаторов достаточно крана Маевского, а для всей системы потребуется автоматическое устройство.

В условиях роста тарифов на обогрев жилья в многоквартирных зданиях актуальна возможность не только регулировать температуру, но и контролировать расход тепла. Двухтрубная вертикальная система отопления позволяет устанавливать внутридомовые приборы учета потребления тепловой энергии. Использование индивидуальных счетчиков расхода тепла в каждой квартире затруднено особенностями законодательства и необходимостью монтажа устройства на каждом стояке.

Ассортимент отопительного оборудования ТМ Ogint позволяет подобрать комплектующие детали для прокладки вертикальных систем разных типов. Большой выбор термостатических и запорных клапанов, а также других видов трубопроводной арматуры дает возможность создать эффективную сеть обогрева с минимальными затратами. Высокое качество продукции обеспечивает функционирование систем отопления в течение длительного времени.

За что я плачу?

Я живу в новостройке, у нас сделали современную систему отопления (горизонтальное отопление). В квартире стоят счетчики. Но почему-то в платежках на коммунальные услуги сумма за отопление считается по старинке, по среднему. Несмотря на то что летом нет отопления, мы платим и летом.

Суммы немаленькие получаются, около 1700 в месяц, зависит от квадратуры. Обращались в бухгалтерию по квартплате, там ссылаются на постановление от января 2015 года. Объясните, пожалуйста, правомочны ли эти платежи. И должны ли нам сделать перерасчет за не потребляемое отопление, и в какой срок по закону должны делать этот перерасчет. В УК мне ничего толком не объяснили, ссылаются на это постановление, а в нем ничего не поймешь. Спасибо.

Надежда, житель Иркутска

От редакции

Уважаемая Надежда!

На Ваши вопросы отвечает юрисконсульт Госюрбюро по Иркутской области Алена Анатольевна Романова.

Согласно пункту 54 Постановления Правительства РФ от 6 мая 2011 г. № 354 «О предоставлении коммунальных услуг собственникам и пользователям помещений в многоквартирных домах и жилых домов», при определении размера платы потребителя за коммунальную услугу по отоплению (при отсутствии централизованного теплоснабжения) объем использованного при производстве коммунального ресурса распределяется между всеми жилыми и нежилыми помещениями в многоквартирном доме пропорционально размеру общей площади принадлежащего (находящегося в пользовании) каждому потребителю жилого или нежилого помещения в многоквартирном доме в соответствии с формулой 18 приложения № 2 к настоящим Правилам.

Продолжается действие Постановления Правительства Иркутской области от 14.12.2012 № 495/1-пп «Об особенностях применения Правил предоставления коммунальных услуг собственникам и пользователям помещений в многоквартирных домах и жилых домов» и распространяется на правоотношения до 30 06.2016 г.

Начисление платы за коммунальную услугу по отоплению по нормативам потребления коммунальной услуги по отоплению (при отсутствии общедомовых приборов учета) будет осуществляться из расчета 12 месяцев и при этом применяются нормативы потребления коммунальной услуги по отоплению, действовавшие по состоянию на 30.06.2012 г. в муниципальном образовании город Иркутск — 0,027 Гкал/кв. м общей площади помещения.



Как в Украине уменьшить счета за отопление и не платить за соседа

У многих в Украине возникает вопрос, каждый раз когда мы получаем квитанции с космическими цифрами за отопление, можно ли уменьшить счета или вообще не платить за тепло?

Как отключиться от отопления

Сейчас популярна шутка, что самый простой способ экономить на отоплении — это на всю зиму уехать в теплые страны.

Смех смехом, но у некоторых возникает желание отключить квартиру от отопления и установить в ней буржуйку или вообще уехать в село, где есть печка на дровах. Можно ли отключить квартиру от тепла и не платить за отопление?

Энергетики говорят, что самостоятельно отключиться от тепла невозможно. Дело в том, что, согласно постановлению Кабинета министров, которое регулирует этот вопрос, от центрального отопления может отключиться только весь дом, а не отдельная квартира или отдельное помещение дома. Объясняют это тем, что внутренние стены домов не теплоизолированы, и холодное помещение будут греть свои теплом соседи.

Другими словами, от центрального отопления можно отказаться только всем домом, а для этого нужно положительное решение всех владельцев квартир.

Можно ли поменять вертикальную систему отопления на горизонтальную

Сейчас во многих многоквартирных домах устанавливают счетчики тепла. Правда, общедомовой счетчик не всегда позволяет экономить. Ведь он считает теплопотребление всего многоквартирного дома. А жильцы есть разные — одни утеплили свои квартиры, заменили окна на энергосберегающие, следят за тем, чтобы дверь в подъезд была закрыта, а другие, наоборот, открывают окна настежь и уезжают в отпуск.

Однако подавляющее большинство старых многоквартирных домов оборудованы так называемой вертикальной разводкой отопления, когда теплоноситель подается последовательно в квартиры одного стояка. В этом случае, как говорят энергетики, сложно посчитать количество тепла, отданного одной батареей, плюс нужно было бы ставить счетчик на каждую батарею, то есть для трехкомнатной квартиры нужно минимум четыре счетчика. Но это в теории. На практике облэнерго отказываются ставить приборы учета в домах с вертикальной разводкой. А требуют, чтобы отопление в доме было переоборудовано с вертикальной разводки на систему с горизонтальной разводкой. А это мало того что обходится в довольно существенную сумму (около 50-100 тысяч грн. на подъезд), но и требует согласия всех жильцов.

Как установить индивидуальный счетчик

Если вам повезло и у вас в доме система отопления горизонтальная, то вы можете установить индивидуальные счетчики тепла.

Как рассказали нам в «Киевэнерго«, для начала нужно согласовать с ЖЭКом место установки квартирного узла учета. Потом обратиться к лицензированной проектной или проектно-монтажной организации для разработки проекта оборудования квартирного узла учета. Затем идти в центр обслуживания поставщика энергии, которые в течение недели будут рассматривать проект, потом пришлют специалиста и проведут обследование места установки счетчика.

Так эта процедура выглядит на бумаге, на самом же деле в большинстве новых домов в подъездах висят объявления «Теплосчетчик под ключ!». Компании готовы установить вам счетчик и взять все необходимые согласования на себя.

Правда, не думайте, что после установки квартирного счетчика можно будет закрыть батареи и совсем не платить за тепло. Отопление мест общего пользования — коридоров, холлов, чердаков, технических помещений и лифтовых шахт разбрасывается на всех жителей дома. И если в подъезде будет выбито стекло, то за теплопотери заплатят все жители дома.

Подробнее смотри по ссылке: http://hyser.com.ua/

Кому принадлежат батареи отопления в нашей квартире | Вещь

Казалось бы, стоят радиаторы отопления в нашей квартире. Ну кому они принадлежат? Конечно, нам, собственникам квартиры. Ведь это наша собственность. Мы эту квартиру купили или приватизировали, и батареи в ней были. Но не тут-то было!

Батареи отопления в многоквартирном доле — часть общедомового имущества. Фото

Батареи отопления в многоквартирном доле — часть общедомового имущества. Фото

Оказывается, радиаторы отопления — это часть общедомового имущества, так же как площадь подъезда, другие инженерные сети, чердаки и подвалы.

Недавно Мосжилинспекция рассказала, как они обязали управляющую компанию в поселке Акулово поменять жильцу потекший чугунный радиатор. Когда собственник обратился к коммунальщикам, те отказали. Мол, покупайте радиатор сами и оплачивайте его замену. Тогда жилец пожаловался в Мосжилинспекцию, и его специалисты указали управляющей компании на закон.

В состав общего имущества включается внутридомовая система отопления, состоящая из стояков, обогревающих элементов, регулирующей и запорной арматуры, коллективных (общедомовых) приборов учета тепловой энергии, а также другого оборудования, расположенного на этих сетях.
Правила содержания общего имущества в многоквартирном доме.

В итоге управляющая компания поменяла жильцу батарею без всяких расходов с его стороны.

Все самовольные трансформации с отоплением в квартире — к примеру вынос батарей на балкон или другие помещения будут являться незаконной перепланировкой. Фото pxfuel.com

Все самовольные трансформации с отоплением в квартире — к примеру вынос батарей на балкон или другие помещения будут являться незаконной перепланировкой. Фото pxfuel.com

Кстати, все перепланировки в многоквартирном доме, в которых задействовано отопление, к примеру, устройство водяных полов, вынос батарей на балкон, перенос в другие помещения, к примеру, ванную комнату, будут незаконным. А замена батарей по собственной инициативе, к примеру, на биметаллические, не запрещается. Но необходимо обязательно согласовывать с обслуживающей организацией, чтобы замена на более эффективные приборы не вызвала разбалансировку отопительной системы дома.

Важно! В комментариях обратили внимание и я соглашусь, важный момент: если на радиаторе есть запорная арматура, тогда он будет собственностью владельцев той квартиры, где находится. В таком случае кран перекрывает батарею, но не всю отопительную систему вертикального стояка. То есть теплоноситель по-прежнему будет поступать в обогревательные элементы других квартир.

Так же во многих новостройках сейчас появляется горизонтальная разводка отопления, которая так же имеет возможность перекрыть одну квартиру без ущерба для остальных.

ступенек. Входная группа. Материалы. Двери. Замки. Дизайн

Схема горизонтальной разводки отопления многоквартирного дома. Горизонтальная и вертикальная разводка отопления в мкд. Особенности поквартирного учета тепловой энергии при различных схемах разводки труб системы отопления

Как правильно подобрать оптимальную схему отопления? Одним из определяющих параметров является минимальная длина трубопроводов. Во многих случаях для этого делается горизонтальная разводка.Однако существуют нестандартные планировки дома или квартиры, для которых лучше всего подходит вертикальная система отопления: проводка, радиаторы, батареи должны проектироваться и подбираться по особым условиям.

Особенности вертикальной схемы подключения

Чем отличается вертикальная однотрубная система отопления от аналогичной горизонтальной? В первую очередь — минимальные потери тепла. Это обеспечивается расположением питающих линий. В отличие от горизонтальной трубы, в вертикальной системе они выполняют функцию стояков тепла.

На самом деле вертикальное распределение обогрева в оригинальной версии встречается очень редко. Это связано с особенностью монтажа и распределения теплоносителя по системе. Подобная схема была популярна при проектировании хрущевок. Из-за небольших площадей квартир установка горизонтального трубопровода была нецелесообразна. Поэтому мы разработали вертикальную схему горячего водоснабжения. Он имеет следующие особенности:

  • Несколько тепловых стояков, к которым подключаются батареи.В большинстве случаев это была однотрубная система отопления;
  • Возможность регулирования температурного режима радиатора. Это следствие особенностей системы;
  • Подача теплоносителя в помещения осуществлялась по отдельным контурам.

Как видно из вышеизложенного, вертикальная разводка системы отопления имеет ряд существенных недостатков. Именно поэтому его практически не используют для частных домов, а также в современном многоэтажном жилом строительстве.

В некоторых случаях применима комбинированная схема, когда распределительный стояк делают горизонтальным, от него уже расходятся отдельные линии для подключения радиаторов к системе. Поэтому нужно выяснить, целесообразно ли использовать вертикальную разводку отопления для частного дома.

Актуальность для автономного отопления

Первые проблемы могут возникнуть еще на этапе подключения аккумуляторов. Это связано с расположением патрубков и самой конструкцией нагревателя.Почти все модели предназначены для установки в горизонтальную систему. Поэтому специалисты рекомендуют устанавливать специальные вертикальные настенные радиаторы отопления.

Однако необходимо учитывать особенности их функционирования. Чем ниже расположен аккумулятор, тем эффективнее он будет работать. Холодный воздух имеет большую массу, чем теплый, поэтому он концентрируется у пола. Задача батареи — нагреть его. Поэтому он должен располагаться как можно ниже.Узкие вертикальные радиаторы отопления конструктивно не могут в полной мере выполнить эту задачу.

Но это не единственный недостаток, характерный для вертикальной разводки системы отопления. Ее можно решить, немного увеличив длину подводящих патрубков радиатора. Если придерживаться канонов схемы, возникнет другая проблема. Он заключается в привязке вертикальных трубчатых радиаторов отопления к месту расположения тепловых стояков. Для помещений с небольшой квадратурой это не принципиально. Однако, если помещение имеет площадь от 40 м2 и более и при этом 2 наружные стены, потребуется установка нескольких стояков тепла.

Подводя итоги, можно отметить следующие условия, при которых установка вертикальной однотрубной системы отопления имеет смысл:

  • Относительно большое количество этажей. Обычно от 5 и более;
  • Помещения относительно небольшой площади;
  • Хорошая теплоизоляция и равномерное распределение тепла по помещению.

Увы, эти характеристики не характерны для большинства частных коттеджей. Именно поэтому они предпочитают устанавливать горизонтальную систему отопления как один из лучших способов поддержания комфортной температуры.

В старых многоквартирных домах с двухтрубной вертикальной системой отопления с нижней разводкой для учета тепла необходимо установить счетчик на каждый стояк. Их может быть от 2 до 5.

Однотрубная или двухтрубная система

Важно определиться, для какой схемы водяные вертикальные радиаторы подойдут лучше всего. На первый взгляд кажется, что традиционная двухтрубная система отопления с ее преимуществами лучше всего подходит для вертикальной разводки. Это можно выяснить только после анализа эксплуатационных и технических характеристик каждой схемы.

Однотрубная система отопления

В нем теплоноситель циркулирует по замкнутому контуру, а радиаторы соединены последовательно, т.е. степень нагрева воды в последней батарее будет значительно ниже, чем в первой. Для горизонтальной системы это было бы очень важно. Но так как длина теплового контура невелика, то уровень температуры теплоносителя в вертикальных водонагревателях будет относительно одинаковым. В качестве дополнительной регулировочной меры можно установить байпасы между входным и выходным патрубком каждого радиатора.

Другие особенности однотрубной вертикальной разводки системы отопления следующие:

  • Минимальное количество Материалы для монтажа трубопровода;
  • Возможность сделать самотечную систему без установки циркуляционного насоса;
  • Оптимальный объем охлаждающей жидкости. Этот параметр можно регулировать, подбирая трубы большего или меньшего диаметра.

Учитывая эти факторы, для многоэтажных домов постройки 60-80-х годов была выбрана вертикальная однотрубная система отопления как оптимальная.прошлый век.

Двухтрубная система отопления

Эта система требует установки двух главных цепей. В один из них поступает горячий теплоноситель, а второй служит обратным трубопроводом.

При этом они должны располагаться рядом друг с другом, так как подключение вертикальных стальных радиаторов отопления происходит параллельно. В результате значительно увеличивается объем требуемой воды, что влияет на гидродинамическое сопротивление системы.Часто двухтрубная разводка для вертикального отопления делается с принудительной подачей теплоносителя. Для этого устанавливаются мощные циркуляционные насосы, а также средства управления – расширительные мембранные баки, воздухоотводчики.

На практике двухтрубная вертикальная система отопления с нижней разводкой встречается крайне редко. Это связано со сложностью монтажа, специфическими эксплуатационными характеристиками. Специалисты выделяют одно существенное преимущество такой схемы – малая вероятность возникновения воздушных пробок.

Комбинированная разводка отопления с горизонтальной подачей теплоносителя по вертикальным стоякам будет оптимальной для 2-х или 3-х этажного дома большой площади.Таким образом можно свести к минимуму воздушные карманы в системе.

Выбор радиатора для вертикальной разводки

Для рассмотренных выше систем сложно найти вертикальные батареи водяного отопления. Это связано с ограниченностью способов их подключения к цепи. Наибольшая теплоотдача радиатора будет при одностороннем верхнем и нижнем расположении патрубков.

В большинстве случаев для вертикальных трубчатых радиаторов отопления характерно расположение сборочных единиц с одной стороны.С точки зрения распределения горячей воды по всему строению детальная схема считается наиболее эффективной.

Аккуро Корле

В настоящее время это один из самых известных производителей вертикальных радиаторов. тип стены. Особенностью его моделей является преобладание стиля Hi-Tech. Ярким примером такого дизайнерского решения является модельный ряд радиаторов Caftan. Они могут выполнять не только функции отопительного прибора, но и полотенцесушителя.В настоящее время средняя стоимость Кафтана составляет от 30 до 43 тысяч рублей.

Модель Escape представляет собой типичную трубчатую водяную вертикальную батарею отопления. Строгая классическая форма позволит вписать радиатор практически в любой интерьер ванной комнаты или прихожей. Стоимость его несколько ниже, чем у Кафтана – от 23 до 34 тысяч рублей. с такими же характеристиками.

Помимо известного производителя есть несколько надежных поставщиков таких радиаторов — Caftan (Турция), Kermi (Германия), Jaga (Бельгия).Увы, эконом-сегмента рынка вертикальных аккумуляторов как такового не существует. Единственный выход – изготовить подобную конструкцию самостоятельно. Но ее технические характеристики будут значительно ниже, чем у заводских моделей. Это еще один фактор непопулярности вертикальной проводки. система обогрева.

Стоит ли отдавать предпочтение вертикальной системе отопления? Проводка, радиаторы, батареи для него будут стоить немало, а установка имеет ряд существенных недостатков. Главное, выяснить для себя целесообразность его установки.Можно использовать для малоквартирного дома с автономным отоплением. Но сначала нужно сделать все требуемые расчеты.

На видео показан пример вертикальной двухтрубной системы отопления в офисном здании:

В многоквартирных домах можно встретить разные типы систем отопления, каждая из которых имеет свои плюсы и минусы. Теплоснабжение многоквартирного дома и его эффективность зависят от типа выбранной системы.

Что такое разводка отопления

Схема системы отопления – это схема, по которой располагаются отопительные приборы и соединительные трубы между ними.От типа проводки зависит эффективность всей системы, а также эстетичность и экономичность. Наиболее популярны горизонтальная и вертикальная разводка схемы, так как трубопровод может занимать как строго горизонтальное, так и строго вертикальное положение.

Важно! Вертикальная разводка имеет основной лежак, который проходит в подвале здания. От этого стояка отходят стояки меньшего диаметра, к каждому из которых подключаются радиаторы и трубы в квартирах. Этот тип выбирают довольно часто из-за его дешевизны.Большое значение имеет простота монтажа и дальнейшего использования.

Горизонтальная проводка отличается особыми хорошими эстетическими, техническими и эксплуатационными характеристиками. Такая коммуникация может быть как двухтрубной, так и однотрубной системы. Второй вариант не используется для отопления многоквартирных домов и имеет достаточно узкую специализацию. В отоплении многоквартирных домов используется двухтрубная система отопления.

Горизонтальная система разводки

Горизонтальная двухтрубная система разводки имеет свои плюсы и минусы.Его не обязательно отключать полностью, если в нем неисправность — достаточно отключить один конкретный узел. Устанавливаются компенсаторы, которые будут контролировать перепады давления и не допустят поломок из-за перепадов давления в трубах. Данная разводка предполагает, что основных стояков всегда будет два, расположенных в специальном техническом общедоме или подъезде, подачи и обратки.

Важно! Первый отвечает за подачу горячей воды постоянной температуры, а второй – за отток охлажденной воды, прошедшей через весь дом.На каждом этаже есть коллектор, который разветвляется на два крана на квартиру. От этих кранов проложены трубы, которые спрятаны в стяжке пола и питают теплом все радиаторы. Выглядят они гораздо эстетичнее и аккуратнее, чем советские модели отопления.


Положительные стороны его использования вполне очевидны:

  • Упрощен контроль за расходом тепла, так как чаще всего устанавливается дистанционное и автоматическое управление;
  • Имеется возможность регулирования, осуществляемого автономно для каждой квартиры исходя из назначения помещения;
  • Чаще всего монтаж осуществляется при ремонте, чтобы не портить внешний вид Дома;
  • Низкие затраты на установку и простота сборки;
  • Внутридомовые материалы Инженерные коммуникации изготавливаются износостойкими, поэтому их средний срок службы составляет от 50 лет.

Двухтрубная система превосходит своего предшественника. В данном случае имеется два стояка – один подает горячую воду в трубы, а второй возвращает обратно остывшую воду. При этом охлаждающая жидкость имеет возможность поступать в каждый радиатор независимо. В этом случае появляется возможность отключить и заменить отдельные радиаторы и не тратить тепло там, где оно не требуется. Система отопления в этом случае регулируемая. Но установка квартирных счетчиков по-прежнему невозможна.Длина труб сильно увеличивается, что делает такое устройство значительно дороже вертикального однотрубного.

Чтобы отапливать дом или другое здание, нужно установить хороший котел или другой источник тепла. Но лучшим среди традиционных вариантов оказывается оборудование, использующее циркуляцию теплоносителя (воды). Поэтому стоит обратить внимание на тонкости организации этого обращения.

Особенности

Распределение тепла напрямую связано как с удобством пользования домом, так и с величиной затрат на отопление.Важнейшей его особенностью должно быть обеспечение оптимального отбора, перемещения и распределения тепловой энергии.

Водяное отопление встречается в жилых домах гораздо чаще, чем паровое, и поэтому разводка необходима для максимально полной реализации его преимуществ:

  • минимизация шума;
  • равномерная температура воздуха по всему объему;
  • длительная эксплуатация;
  • минимальная вероятность колебаний нагрева (из-за значительной тепловой инерции).

Обязательные нормы температуры воздуха и наружных цепей электропроводки, ее внутренних поверхностей регламентируются санитарно-гигиеническими правилами. Другим важным фактором является оперативность, то есть минимально возможные затраты ресурсов на организацию и установку. Экономическая эффективность связана, безусловно, с оптимальным расходом теплоносителя и вытесняемого им тепла. Планировка тщательно продумана с учетом архитектурных и конструктивных особенностей помещения.И всегда обращают внимание на то, чтобы все узлы и детали работали надежно, чтобы между ними не было лишних стыков и поворотов.

Типы и их устройство

Горизонтальная схема обвязки становится все более востребованной, ведь именно она идеально подходит для качественного учета затрат тепловых ресурсов. Такая система была бы особенно привлекательна для современных домов высотой в несколько этажей, и при ее эксплуатации обнаруживается много положительных моментов. Жильцы отдельной квартиры лишены возможности самовольно увеличивать электропотребление, ущемляя тем самым интересы других собственников жилья.

Даже повышенная стоимость такого исполнения не омрачает его перспектив:

  • в случае какой-либо неисправности можно выборочно отключить квартиру;
  • это также можно сделать для замены отдельных устройств, всей схемы в целом;
  • в случае длительного отсутствия появляется возможность снизить температуру прогрева и сэкономить изрядное количество энергии.

Поскольку конфигурация создается автономно от других частей дома, есть возможность создать проект индивидуально, с учетом личных вкусов и предпочтений. Благодаря закрытой протяжке и исключению из системы стеллажей внешний вид помещения улучшится. В углах освободится дополнительное пространство. Уложенная замаскированная в гофрированную оболочку труба отопления меняется без демонтажа конструкции.Немаловажно и то, что такая система служит в два раза дольше, чем общая по дому, это достигается за счет использования современных материалов.

Что касается двухтрубной и однотрубной схемы, то у обеих есть недостатки и явные преимущества. Итак, двухтрубный вариант позволяет подключать радиаторы на прямую и на обратку, а также монтировать батареи одинакового размера, и гибко регулировать подачу теплой жидкости. Причем есть решения, позволяющие задавать режим притока как по команде автоматики, так и вручную.Слабость любой двухтрубной разводки – сложная эксплуатация. Если система не настроена тщательно, она может вообще не работать (или работать неэффективно).

Какой бы шаг ни предприняли жильцы или приглашенные установщики, без предельно тщательной подготовки, он просто разрушит баланс в системе. Даже когда речь идет «лишь» о замене батарей, термостатов или добавлении нового радиатора. Стояк не дает возможности организовать учет потребленного тепла.Теоретически еще допустимо каждую батарею поставить по счетчику, но как именно воздействовать на тех, кто задолжал по теплоснабжению, будет непонятно. Кроме того, существует проблема определения плательщиков за отопление мест, куда еще никто не заселился или откуда выселены все жильцы.

Если дом очень большой, то придется разбивать композицию на блоки по 13 или 17 этажей. Соединение радиаторных блоков по контуру с одной трубой, идущей горизонтально, осуществляется последовательно через ряд отопительных приборов одного уровня.Это значит, что теплоноситель будет поступать в конечный блок, уже едва удерживая немного тепла. Но общие затраты на формирование системы будут меньше, чем в других случаях. Однотрубный горизонтальный ход также означает, что придется монтировать радиаторы разных размеров (такое требование связано с обеспечением равномерной теплоотдачи).

Несмотря на техническую обоснованность такой практики, с точки зрения конструкции она не очень удобна и рациональна.Есть вариант, позволяющий решить все вышеперечисленные трудности – система с двумя горизонтальными тупиковыми трубами. К нагревательному аппарату подходят два трубопровода, при этом на всех параллельных участках выдерживается одинаковый диаметр с фасонными частями. В результате установка предельно проста, а поступающая вода имеет абсолютно одинаковую температуру, на какой бы прибор она не подавалась. Судя по отзывам специалистов, такие конструкции оптимальны в многоквартирном доме, офисе, общественном здании, больнице.

Сложность использования тупикового подтипа двухтрубного горизонтального варианта отопления связана с тем, что длина ответвлений строго ограничена. Точнее его реализация возможна, но точная балансировка длинных магистралей затруднена.

Важно: горизонтальную проводку рекомендуется монтировать незаметно, маскируя ее слоем штукатурки или бетонной стяжкой пола. Тогда получается исключить нарушение архитектурно-дизайнерских норм.Поскольку стальные трубы со скрытой прокладкой быстро изнашиваются и не подлежат ремонту, придется выбирать полимерные конструкции.

Двухтрубные горизонтальные трассы на подходах к батареям неизбежно образуют пересечение. И именно такие пересечения представляют наибольшую сложность для скрытого монтажа. Сквозь стяжку или штукатурку хорошо видны трубопроводы, а потому основная эстетическая проблема полностью не решается. Снизить вероятность такого развития событий позволяют кресты, продающиеся некоторыми производителями отопительного оборудования.За счет таких деталей происходит обход основных частей трубопровода, предотвращается выход за монтажные плоскости.

Еще один важный момент: как именно будет вводиться охлаждающая жидкость в радиатор. Это достигается с помощью схем подключения сверху и снизу. В верхнем течении труба, по которой вода поступает в радиаторы, проходит через чердак или под самый потолок. От него ответвляются стояки, позволяющие подавать жидкость к батареям по дополнительным отводимым трубам.А вот возврат теплоносителя, уже отдавшего всю отданную энергию, идет по участку магистрали по поверхности пола или в подвальное помещение (межэтажное пространство).

Описанное решение привлекательно уже тем, что не требует использования циркуляционного насоса. Но необходимо помнить, что верхняя разводка обязывает к установке расширительного бака и воздухоотводчика. Только при этом условии никакие скачки давления и напора воды не будут страшны для системы отопления.Нисходящая разводка используется, когда требуется подача воды к стойкам изолированно.

Передняя часть контура организована параллельно обратному ходу:

  • на этажах первых этажей;
  • на полы цокольных этажей;
  • над цокольными потолками.

Вертикальный тип внутридомовых инженерных коммуникаций также имеет свои плюсы и минусы. Так, он позволяет резко снизить потери тепла, не достигающего воздуха в квартирах.Трубы одновременно являются и стояками. А вот классическая оригинальная форма вертикальной разводки считается устаревшим решением. Когда-то его применяли в домах «хрущевок», где небольшое внутреннее пространство не позволяло монтировать трубы горизонтально.

Практически всегда в таких многоквартирных домах применялась однотрубная конструкция. Сейчас иногда предпочтение отдается комбинированному варианту. Для этого ставят горизонтальный стояк, распределяющий теплоноситель, и от него отходят отдельные магистрали, позволяющие включать радиаторы.

Важно: комбинированная разводка предполагает выбор вертикальных радиаторов для настенного монтажа. Даже их высокая цена не может свести на нет их идеальную пригодность для таких комбинаций.

Вертикальная система с одной трубой оправдана, если:

  • дом имеет не менее 5 этажей;
  • комнаты сравнительно маленькие; теплоизоляция
  • выполнена на достойном уровне;
  • тепло распределяется по помещению более-менее равномерно.

Перечисленные параметры не являются исчерпывающими.Итак, горизонтальная проводка дополнительно подразделяется на периметральную и балочную разновидности. Движение по периметру означает, что теплоноситель будет постепенно поступать во все радиаторы, расположенные по внешнему периметру квартиры или даже на весь этаж. Помимо сложностей с ремонтом одиночных приборов (требующих отключения всего стояка), затруднен даже слив воды с одного периметра, так как уровень разводки везде одинаков. Разводка по периметру позволяет установить как одну, так и две трубы.

Балочный блок также предполагает подключение к общему стояку. Но трубы, в отличие от предыдущего подхода, тянутся не по периметру, а лучами, к отдельным приборам или даже к каждой комнате отдельно. Они сходятся в гребни вблизи генеральной линии. Это решение позволяет выборочно ремонтировать или обслуживать каждую ветку, в то время как все остальные продолжают работать эффективно.

К сожалению, слить воду пока сложно. Лучевую проводку в большинстве своем организуют в квартирах и в новых частных домах.Поскольку трубы укладываются под стяжку, устранение последствий порыва затруднено. Это значительно поднимает планку требований к самим трубам и к качеству их монтажа. Дополнительно следует понимать специфику встречных и попутных конфигураций.

Проходной тип — двухтрубный комплекс, в котором движение жидкости на подачу и возврат происходит в одном направлении. Особенность в том, что ход подачи неизменно осуществляется по периметру, а соединение с ним производится последовательно.В результате можно гарантировать одинаковую продолжительность подачи и возврата теплоснабжения ко всем концентраторам тепла. Электропроводка идеальна для создания отопительного контура на большой площади.

Даже незначительное снижение нагрева воды в трубке, отдающей тепло, не очень существенно. Более актуальны такие недостатки, как повышенная трудоемкость укладки и повышенный расход конструкций и блоков по сравнению с тупиковой проводкой. Высокая стоимость связана с тем, что на магистраль приходится ставить трубы увеличенного диаметра.Встречный строй в целом уже описан — это такой же тупиковый путь. Характеризуется разницей в длине колец, по которым течет вода.

И поэтому по мере удаления от источника тепла приходится устанавливать более длинную линию. Сокращается использование металлопроката (пластика) и арматуры, появляется возможность использовать в доме обширный комплекс. Гидротехнические расчеты сводятся к определению потерь в одиночном контуре. На всех остальных ответвлениях они будут одинаковыми, так как давления уравновешены.Исключение делается для случая, когда в систему включены радиаторы разной мощности или разного размера; далее производится такой же расчет, как и для встречной цепи, то есть для каждого кольца в отдельности.

Как выбрать?

Вопрос, какая разводка отопления правильная, и как это лучше сделать, отнюдь не праздный – это знает каждый, кто сталкивался с проблемами.

Система отопления является одной из важнейших инженерных систем, и перед ней стоит важная задача.Данная система обеспечивает обогрев жилого или производственного помещения в холодное время года, тем самым обеспечивая комфортные условия для проживания или работы. Система отопления проектируется под конкретные задачи, а ее мощность рассчитывается исходя из определенной площади помещения. Также подбираются виды систем отопления, которые будут наиболее эффективны в тех или иных условиях эксплуатации. Также существует несколько видов разводки системы отопления, и у каждого из них есть свои плюсы и минусы. Условно их можно разделить на горизонтальные и вертикальные системы.Расскажем о каждом виде подробнее.

Этот тип широко используется для отопления частных одноэтажных домов и квартир, оборудованных автономной системой отопления. Горизонтальная проводка проста в монтаже и обслуживании. Эта схема в основном используется в двухтрубных и балочных системах отопления, что делает ее наиболее популярной. Горизонтальная схема позволяет подключать ТЭНы в различных вариациях, что значительно увеличивает теплоотдачу системы отопления — в целом.

Горизонтальная разводка отопления имеет три разновидности:

Однотрубный

Система отопления, построенная по ней, широко применяется в квартирах многоэтажных домов. Нагретый теплоноситель в такой системе отопления сначала поднимается на самый последний этаж, а затем опускается по нисходящей линии отопительного контура. Именно к этой линии подключаются все отопительные приборы. Однотрубная разводка имеет небольшой недостаток. Все дело в том, что верхние этажи многоэтажки получают наибольшее количество тепла, а до самых первых этажей теплоноситель доходит уже после того, как немного остынет. Следовательно, на верхних этажах будет избыточное отопление, а на первых – недостаточное.

Однотрубная разводка горизонтальной системы отопления применяется и в частных коттеджах, имеющих 2-3 этажа. В этом случае наиболее правильно будет работать однотрубная схема, так как теплоноситель не будет остывать, проходя через эти три этажа, а температура на всех этажах будет примерно одинаковой. Также однотрубная проводка имеет более высокое гидродинамическое сопротивление, чем двухтрубная проводка, и в однотрубной проводке наблюдаются более высокие тепловые потери.

Однотрубная горизонтальная разводка отопления также имеет некоторые преимущества.Такую схему легко разработать. Также однотрубная схема значительно проще в монтаже, и при монтаже такой схемы используется гораздо меньше материалов. В однотрубной разводке наблюдается наилучшая циркуляция теплоносителя, и в таких системах, особенно в частных домах, в качестве теплоносителя часто используется антифриз.

Двухтрубная разводка

Горизонтальная разводка двухтрубного типа все чаще применяется в многоэтажных домах. С помощью такой разводки появляется возможность установки приборов учета тепла, что позволяет сэкономить на оплате отопления.Пользователь получает возможность оплатить то количество тепла, которое он получил. Горизонтальная проводка в многоквартирных домах также позволяет:

  • Отключить одну отдельную квартиру от системы отопления, что удобно при проведении ремонтных работ;
  • Снизить потребление тепла в случае длительного отсутствия жильцов квартиры;
  • Проектирование системы отопления однокомнатной квартиры по индивидуальному проекту;
  • Повышение ремонтопригодности.

Также система отопления с горизонтальной разводкой двухтрубного типа, которая установлена ​​в многоэтажном доме, позволяет организовать в квартире систему «теплый пол». В многоэтажном доме горизонтальная система отопления распределяется на зоны – по несколько этажей на каждую зону.

В двухтрубном горизонтальном контуре отопления вода или антифриз циркулируют от котла к отопительным приборам. После того, как теплоноситель отдал тепло, по обратке (обратке) он снова возвращается в отопительный котел.Таким образом, в двухтрубной схеме отопления есть две магистрали – подача и обратка. Системы отопления, которые строятся по 2-трубному принципу, делятся на два вида:

Уровень теплоснабжения напрямую зависит от типа разводки системы отопления в квартире или доме. Наиболее распространенными схемами являются однотрубная и двухтрубная горизонтальные системы отопления.

Типы проводки

Устройство системы отопления

В любой квартире все элементы системы отопления подключены по той или иной схеме. Трубопровод может быть как вертикальным, так и горизонтальным.

В первом случае основной солярий находится в подвале. От него отходят стояки меньшего диаметра, к которым подключаются трубы и батареи отопления в квартире. Основным преимуществом вертикальной разводки является ее дешевизна и простота.

Вертикальная разводка

Однотрубная вертикальная система может быть с верхним или нижним монтажом. Оба типа имеют свои технические особенности. При монтаже однотрубной вертикальной системы с верхней разводкой подающий трубопровод прокладывается на чердаке или на техническом этаже.Из лежака теплоноситель по последовательно соединенным стоякам подается в квартиры.

Такая система является статической. Масштабировать его, меняя количество радиаторов и устанавливая регуляторы, не получится. Он способен сэкономить трубы при монтаже, но требует установки большого количества отопительных приборов. Однотрубные вертикальные системы хорошо подходят для проектов, требующих естественной циркуляции теплоносителя.

Двухтрубная система с нижней разводкой имеет подающий трубопровод и обратный трубопровод.Их укладывают на поверхность пола или в пол, например, в стяжку. При реализации такой системы теплоноситель поступает в каждую батарею самостоятельно. Такая схема не лишена нюансов. Каждый радиатор должен иметь клапан, через который можно стравливать воздух.

В отличие от однотрубных систем, двухтрубные являются регулируемыми контурами. Коммуникации, построенные таким образом, позволяют в режиме онлайн отключить любой отопительный прибор. Перерасход радиаторов для них не характерен, но общая длина трубопровода будет намного больше по сравнению с однотрубной схемой.В многоквартирных домах двухтрубная система имеет еще один нюанс. Здесь практически невозможно установить индивидуальный счетчик тепла. А использование общедомовых счетчиков тепла выгодно в основном жителям первых этажей.

Горизонтальная проводка

Основой горизонтальной разводки является подающий стояк, проходящий через все этажи. К стояку подключены шезлонги, подводящие тепло к отдельным квартирам. Использование горизонтальной разводки требует тщательного утепления стояка, так как здесь происходят значительные потери тепла.Чтобы максимально снизить потери тепла, стояки часто устанавливают в специально оборудованных шахтах.

Однотрубные схемы имеют узкую область применения – обогрев больших площадей. Поэтому в жилых домах их практически не монтируют. Горизонтальная двухтрубная система хорошо подходит для обеспечения теплом многоквартирных домов.

Монтаж двухтрубной системы отопления в общих чертах выглядит следующим образом:

  • От основного подающего стояка на каждый этаж прокладывается подающая труба и обратка, а также подключаются радиаторы.
  • На всех без исключения радиаторах монтируется запорная арматура.

Важным преимуществом схемы является возможность подключения/отключения тепла поэтажно. Шезлонги можно укладывать в стяжку пола. Данная схема позволяет использовать радиаторы с нижним подключением. Все это хорошо сказывается не только на теплоснабжении, но и на эстетической привлекательности квартир. Не говоря уже об еще одном немаловажном факте – о возможности установки индивидуальных теплосчетчиков.

При всех своих неоспоримых достоинствах система не идеальна. Сложность заключается в необходимости установки компенсаторов при значительной длине магистрали. Усложняется и эксплуатация системы в целом, так как требуется установка запорной арматуры и воздушных клапанов на каждый без исключения радиатор.

Электропроводка коллектора

Схема разводки отопления в частном доме

Отдельно стоит рассказать еще об одной популярной схеме подключения – это двухтрубная коллекторная напольная система.Его особенность заключается в установке подающего и обратного коллекторов на каждом этаже. Как и в случае с уже описанным вариантом, сердцем системы является общий стояк подачи. При большом количестве потребителей в доме допускается установка нескольких стояков. На каждом этаже монтируются два коллектора – подающий и обратный, а от них идут трубопроводы, подающие теплоноситель к радиаторам.

В отличие от традиционных вариантов, коллекторная напольная схема имеет значительную длину трубопровода.Учитывая, что для монтажа контура используются металлопластиковые трубы, реализация такого проекта обходится дороже обычных вариантов.

Важно! Несмотря на этот недостаток, коллекторные схемы с точки зрения эксплуатационных особенностей намного эффективнее и проще других вариантов. Это делает их все более популярными не только в многоэтажном, но и в индивидуальном строительстве.

Двухтрубная коллекторная система гарантирует равномерную подачу тепла во все помещения.Для сравнения стоит вспомнить принцип работы однотрубных схем. В них подвод и отвод тепла осуществляется по одной трубе, а радиаторы подключаются параллельно. По мере движения по трубопроводу теплоноситель охлаждается. В результате, чем дальше расположены радиаторы от подающей трубы, тем холоднее в них вода, и, как следствие, ниже температура воздуха в помещении. Установка регуляторов в такие схемы подключения невозможна.Поэтому даже в пределах одной квартиры невозможно добиться равномерного тепла.

Двухтрубные схемы позволяют минимизировать этот недостаток. Охлажденный теплоноситель удаляется из системы обраткой. Вода не остывает при переходе от батареи к батарее, а значит, во всех комнатах будет примерно одинаковая температура. Такие теплотехнические характеристики обеспечивают максимально комфортный микроклимат в квартире. Нельзя забывать, что в такие системы можно устанавливать терморегуляторы.А это дает не только комфорт, но и экономию и эффективное расходование средств. В целом установка дорогостоящей коллекторной схемы окупается за 2-3 отопительных сезона.

Особенности коллекторной схемы

Монтаж систем отопления

Важные отличия двухтрубных балочных (коллекторных) систем:

  • Гибкость и масштабируемость схемы.
  • Возможность установки термостатов на каждый радиатор.
  • Необходимость обеспечения принудительной циркуляции теплоносителя с помощью циркуляционных насосов.
  • Каждый контур представляет собой отдельную систему с дополнительным оборудованием и автоматикой.
  • Вентиляционные отверстия радиатора не требуются.
  • Высокая надежность системы, снижение количества аварий и утечек.
  • Высокая устойчивость к гидравлическим ударам.
  1. Эстетика

Об экономических и эксплуатационных преимуществах горизонтальных двухтрубных коллекторных систем можно говорить очень долго, но нельзя обойти вниманием еще одно преимущество – эстетику.Современный человек ценит комфорт. Даже недорогой ремонт делается если не с привлечением дизайнера, то хотя бы с использованием последних тенденций дизайна. Наличие стояков по всей квартире плохо сочетается с современным дизайном. В старых домах вопрос стояков усугубляется еще одной немалой проблемой – постоянными подтёками, протечками, способными убить любой, даже самый лучший и дорогой ремонт.

Монтаж систем отопления

В двухтрубных коллекторных схемах все трубопроводы укладываются в стяжку пола. Они не только не портят квартиру — они абсолютно незаметны. Укладка труб в стяжку возможна благодаря использованию современных материалов – пластика и металлопластика. Они не подвержены коррозии, не боятся низких температур и даже замерзания теплоносителя.

Схемы с горизонтальными балками также позволяют обеспечить действительно высокий комфорт в каждом помещении за счет возможности установки терморегуляторов. Температура дома регулируется в зависимости от погоды на улице.Результатом является высокая энергоэффективность системы.

Заключение

Среди всех существующих схем монтажа тепловых сетей оптимальным вариантом остается горизонтальная балочная двухтрубная система. Несмотря на более высокую стоимость монтажа, он становится все более популярным не только в многоэтажных домах, но и в частном домостроении. Такая популярность коллекторных схем объясняется уникальным сочетанием отличных технических, эксплуатационных, экономических и эстетических показателей.

Горизонтальная разводка системы отопления в многоквартирном доме.

Вертикальное и горизонтальное распределение системы отопления. Система горячего водоснабжения с горизонтальной поквартирной разводкой

Электропроводка – это разводка отопительных приборов и соединяющих их труб. От него (проводки) во многом зависит работоспособность системы отопления, ее экономичность и эстетичность. Выбор разводки отопления зависит от площади дома и его конструктивных особенностей, а также от типа системы отопления.

Типы схем подключения отопления

Несмотря на кажущееся разнообразие, электрические схемы условно разделены на несколько групп.

При этом конкретная система отопления должна иметь одну из двух характеристик из всех трех групп характеристик. Например, разводка может быть однотрубной, горизонтальной с тупиковым движением теплоносителя, а может быть двухтрубной, горизонтальной, с встречным движением теплоносителя и т. д.

Схема расположения отопительных приборов выбирается на этапе проектирования. При этом важно понимать, что нет плохой или хорошей проводки, а есть неправильно выполненные схемы, неправильно рассчитанные и не учитывающие конкретные условия эксплуатации.

Но если все схемы исправны, то как подбирается раскладка?

Главным для проектировщиков является вопрос выбора между однотрубной и двухтрубной схемами разводки, каждая из которых имеет множество сторонников и противников. Аргументы, чаще всего используемые в споре, это экономичность и простота монтажа, экономичность и получаемый в результате уровень комфорта.

Действительно, однотрубная система подразумевает использование меньшего количества труб, почти вдвое меньше, чем при монтаже двухтрубной системы отопления. На лицо значительная экономия денег, особенно если речь идет о дорогих, медных трубах или материалоемких стальных трубопроводах.

Однотрубная система проще в монтаже: вода из котла проходит последовательно через все отопительные приборы, а затем возвращается в него. Все это несомненные достоинства однотрубной системы отопления, но есть и недостатки, главный из которых – неравномерный прогрев системы отопления.

Действительно, при прохождении охлаждающей жидкости через радиатор температура воды снижается. Это значит, что каждый последующий отопительный прибор в однотрубной системе всегда холоднее предыдущего. Для более равномерного распределения тепла в удаленных от котла помещениях устанавливают более мощные отопительные приборы, а радиаторы монтируют с байпасной линией и регулирующей арматурой. Но даже с регулирующей арматурой иногда сложно добиться равномерного обогрева всех помещений и создать в доме комфортные условия.Кроме того, при однотрубной системе отопления, в которой не предусмотрен байпас, невозможно полностью отключить радиатор, что создает серьезные препятствия для оптимизации работы системы отопления и ее ремонта в случае возникновения аварийных ситуаций.

Двухтрубная система отопления лишена этого недостатка.

Двухтрубная система распределения тепла

В двухтрубной системе отопления к каждому радиатору подходят одновременно две трубки: горячая вода идет от котла по одной (подача), а остывший теплоноситель возвращается в котел по второй (обратка).

Двухтрубная система отопления легко балансируется и обеспечивает подачу на все отопительные приборы одинаковой температуры, что является гарантией равномерного распределения тепла в доме.

В зависимости от движения теплоносителя разводка может быть с нижней или верхней подачей. При верхней подаче горячая вода от котла сначала подается по вертикальному стояку в самый верх системы отопления, а затем по стоякам спускается вниз и направляется обратно в котел.

При нижней подаче вода поступает в отопительные приборы снизу, проходит (продавливается) через них, в высшей точке отопительной системы собирается в обратке, по которой поступает в котел.

Оба типа подачи могут использоваться как в однотрубных, так и в двухтрубных системах отопления. Однако практический опыт показывает, что для двухтрубной системы более приемлем верхний подвод, тогда как для однотрубной системы отопления это не имеет значения.

Тупиковой разводкой называют разводку, в которой теплоноситель входит и выходит из отопительного прибора с одной и той же стороны. При этом поток воды как бы попадает в тупик, меняет свое движение и затем выходит из отопительного прибора.

При попутной разводке поток теплоносителя входит в отопительный прибор с одной стороны, а выходит с противоположной, то есть движется по пути с общим расходом воды от котла к обратному трубопроводу.

Считается, что проходная маршрутизация более эффективна. Ведь именно при его использовании в отопительном приборе наименее вероятно образование застойных зон, в которых интенсивность теплоотдачи минимальна.При тупиковой разводке, наоборот, неизбежно образование зон в отопительном приборе, в которых скорость движения воды минимальна, а значит, минимален и процесс теплоотдачи.

Здесь все просто: при горизонтальной разводке трубопровод отходит от питающей линии горизонтально, а при вертикальной разводке — вертикально.

Для частных домов с одним потребителем тепла вертикальная и горизонтальная разводка равнозначны.

Многоквартирные дома — другое дело. Горизонтальная разводка, при которой все отопительные приборы в одной квартире расположены «на одной трубе», позволяет устанавливать и успешно эксплуатировать теплосчетчики, а значит, вы можете использовать тепло по своему усмотрению и платить за его потребление в соответствии с вашими собственные учетные данные.

При вертикальной разводке одна квартира может иметь несколько стояков, каждый из которых объединяет отопительные приборы, расположенные на всех этажах многоэтажного дома. При такой планировке учитывать потребление тепла можно только по стояку, что владельцам квартир просто ни к чему.

Подводя итоги — Система отопления может быть однотрубной или двухтрубной, с верхней или нижней подачей, горизонтальной или вертикальной, тупиковой или присоединенной.

Имеется две системы трубопроводов, по которым подается теплоноситель для обогрева квартир многоквартирного дома. Система вертикальной разводки и горизонтальная. Чем они отличаются друг от друга, будет написано в этой статье. Вот так они выглядят:

Вертикальная компоновка однотрубная:

Вертикальная двухтрубная разводка:


Каждый радиатор на этих рисунках символизирует отдельную комнату в квартире.Такие системы трубопроводов устанавливались во времена СССР в основном из-за того, что они позволяют значительно сэкономить на трубах. Сейчас мы не будем говорить о других достоинствах и недостатках таких систем, а скажем о главном.

К сожалению, установить тепловой квартирный счетчик в однотрубную систему вертикальной разводки будет затруднительно. В двухтрубной вертикальной системе отопления установка теплосчетчика иногда возможна, хотя сделать это будет вдвойне сложно. Здесь теплосчетчик должен быть в каждой из ваших комнат.Сколько комнат — столько и счетчиков. Возможные места установки теплосчетчиков показаны на рисунке выше.

Сложность в установке будет заключаться еще и в том, что вы встретите очень сильное сопротивление со стороны УК. Они будут категорически против установки теплосчетчиков. Если у вас есть силы и терпение сопротивляться им, боритесь. Бой того стоит.

Кстати, многие задают странный вопрос — есть ли в квартире или частном доме теплый пол, иными словами есть ли подключение теплого пола к системе отопления частного дома или многоквартирного дома , как это повлияет на показания теплосчетчика? Ответ очень простой.Теплый пол – это фактически обычные радиаторы отопления, которые уже есть в доме или квартире. Расход тепла, который будет происходить через этот теплый пол, будет суммироваться с расходом тепла, который происходит через радиаторы отопления. Это все.

Горизонтальная проводка по периметру:

Горизонтальное радиальное фрезерование:


В последнее время горизонтальная разводка в системах отопления проводится во многих новых многоквартирных домах.Если у вас есть какой-либо тип горизонтальной разводки, вы точно можете поставить в своей квартире индивидуальный теплосчетчик. Оппозиций из УК станет меньше, но они все равно будут. Будьте готовы к этому.

Теплосчетчик должен быть установлен на прямом или обратном трубопроводе квартиры. Правильное место установки – сразу там, где трубы подающего (прямого) и обратного трубопроводов квартиры врезаны в основные стояки дома.

Text © Ingraficon

Все реже в новостройках встречаются трубы стояков отопления, которые можно спрятать только за тяжелой завесой.А ведь так весело было постучаться к опоздавшим соседям…

Горизонтальная разводка труб отопления и водоснабжения в новых домах почти норма. Никаких труб вокруг окон, никаких стояков на кухне и в ванной. Все проще: на каждую квартиру один ввод для воды и ввод/вывод теплоносителя системы отопления. Кран в подъезде, а трубы под полом.

Название говорит само за себя — разводка по квартире выполнена в горизонтальной плоскости и находится внутри стяжки пола.Из-под пола к радиатору подается теплоноситель, и именно из-под пола выходят белые пластиковые трубы горячей и холодной воды в кухню, туалет и ванную комнату.

Формально водоснабжение осуществляется по одному общему стояку, который располагается в технологической нише на входе или в специальном техническом помещении. На каждом этаже есть коллектор, от которого проложена проводка в каждую квартиру. Также имеются счетчики воды и тепла, если они предусмотрены проектом.

Преимущества горизонтальной линии с точки зрения жильцов:

  • Экономия полезного пространства в квартире. Возле окон отсутствуют стояки, уродующие вид помещения и мешающие установке мебели. Эстетичность и возможность реализации любых дизайнерских решений по оформлению окон и прилегающих помещений.
  • Наличие одного «входа» воды в квартиру значительно удешевляет и упрощает монтаж системы фильтрации воды.
  • Наличие одного ввода теплоносителя системы отопления значительно снижает затраты на установку теплосчетчиков, если они не установлены застройщиком. При вертикальной разводке, например, владельцам, выступающим за сохранение тепла, необходимо установить счетчик на каждый радиатор.
  • В случае аварийной ситуации квартиру легко отключить от водопровода или системы отопления без вызова сантехника. Отключать весь стояк, как это было раньше, не требуется.При этом отключение одной квартиры никак не влияет на температуру теплоносителя или водоснабжение соседних квартир.
  • Вы можете установить термостаты на радиаторы отопления и «настроить» микроклимат своей квартиры. В домах с вертикальной разводкой этого сделать было нельзя, так как ограничение доступа теплоносителя к радиатору одной квартиры стояка автоматически снижало температуру батарей во всех квартирах этого стояка. Поэтому раньше всем приходилось вместе переносить «сентябрьскую жару», когда только «давали пар», так как не было возможности понизить температуру.При этом мы не сбрасываем со счетов вопрос экономии: при наличии в квартире термостатов хозяин не переплачивает за «лишнее» тепло, а просто ограничивает его подачу в квартиру.

Есть преимущества и для управляющих компаний. Во-первых, счетчики расположены вне квартир, поэтому сбор показаний легко организовать без участия жильцов. Во-вторых, простой способ борьбы со злонамеренными неплательщиками. Управляющая компания может просто отключить квартиру неплательщика от коллектора на этаже.Соседи продолжат пользоваться водой и отоплением, а те, кто не платит, будут вынуждены жить вообще без воды или обращаться в УК для повторного подключения квартиры к водопроводу.

Из недостатков можно назвать пожалуй только один: при протечке придется вскрывать пол. Но, по словам строителей, вероятность аварийной ситуации крайне мала, так как пластиковые трубы, соединенные по специальной технологии, перед заливкой пола проверяются под высоким давлением.Перед заливкой стяжки пола водоносные «артерии» укладывают в прочную пластиковую гофру, надежно защищающую от механических повреждений.
Наиболее частой причиной протечек является невнимательность владельца, который при выполнении монтажных работ (установке шкафа-купе или детского спортивного уголка) перфоратором или дрелью попадает прямо в трубу. Во избежание подобных ситуаций каждому новичку выдается схема электропроводки, где указан «путь» труб холодной/горячей воды и отопления по всей квартире.

Если протечка все-таки произошла, кран на входе в квартиру перекрывают, а затем управляющая компания будет разбираться: если причина протечки в действиях собственника, то устранение будет за его счет, если это строительный дефект, то его исправят бесплатно, так как каждая новостройка от 3 до 5 лет находится на гарантии.

Вертикальная разводка системы отопления применяется как в автономных, так и в централизованных тепловых сетях. По способу транспортировки рабочей среды по трубопроводу он может быть с естественной или принудительной циркуляцией.В первом случае движение теплоносителя осуществляется за счет разности плотностей. В малоэтажных домах с автономной тепловой сетью с принудительной циркуляцией перемещение рабочей среды происходит за счет насоса, а при наличии централизованных коммуникаций — за счет перепадов давления.

По варианту подвода теплоносителя различают следующие вертикальные системы отопления:

  • с верхней проводкой. Прокладка трубопровода для таких сетей осуществляется на чердаке или под потолком;
  • с нижней проводкой. Монтаж магистралей для транспортировки рабочей среды осуществляется через подвал или в стяжку пола.

По сравнению с горизонтальной системой отопления, вертикальная сеть отопления не склонна к образованию воздушных пробок и позволяет контролировать температурный режим батарей. ТМ Ogint предлагает большой выбор термостатических клапанов и термостатических элементов, с помощью которых можно создать и поддерживать комфортный микроклимат в помещении.

В зависимости от нюансов конструкции вертикальная теплосеть может быть однотрубной или двухтрубной.При выборе определенного типа системы учитывается этажность здания и необходимость установки индивидуальных теплосчетчиков.

Однотрубная вертикальная система

Однотрубная вертикальная система характеризуется циркуляцией теплоносителя по замкнутому контуру. При монтаже такой отопительной сети радиаторы подключаются последовательно, поэтому существует существенная разница между степенью нагрева первой и последней батарей. Однако этот недостаток можно компенсировать небольшой протяженностью автомобильных дорог.

Для дополнительной регулировки отопительные приборы однотрубных систем оснащаются трубопроводной арматурой различного типа. В ассортименте ТМ Огинт представлен следующими приборами:

  • комплекты термостатов;
  • запорная арматура
  • , позволяющая проводить автономный ремонт без отключения всей сети.

Для обеспечения эффективного функционирования однотрубного контура с естественной циркуляцией на батареях отопления целесообразно установить клапан Маевского с заглушкой-отверткой или воздухоотводчик другого типа.

К преимуществам вертикальной однотрубной сети относятся:

  • минимальный расход материалов;
  • оптимальное количество теплоносителя, объем которого можно регулировать подбором диаметра патрубков;
  • возможность установки системы без использования циркуляционного насоса.

Однако он эффективен для небольших помещений, а для обогрева помещений площадью от 40 м 2 и более придется устанавливать несколько стояков, иначе трудно добиться комфортной температуры. Поэтому установка однотрубной вертикальной системы целесообразна в многоквартирных домах высотой не менее 5 этажей. Кроме того, требуется хорошая изоляция и небольшие помещения.

Двухтрубная вертикальная система

Вертикальная двухтрубная система отопления предполагает монтаж двух трубопроводов для транспортировки теплоносителя. Через один из них поступает нагретое рабочее тело, а второй после охлаждения выполняет функцию стока. Поскольку радиаторы подключены параллельно, необходимо следить за тем, чтобы трубы были проложены рядом друг с другом.

Дополнительная линия увеличивает стоимость материалов и объем теплоносителя, для движения которого недостаточно естественной циркуляции, так как увеличивается гидродинамическое сопротивление. Для эффективной работы автономные инженерные системы отопления в частных коттеджах оснащаются мощными циркуляционными насосами.

По способу подвода теплоносителя двухтрубные сети обычно с верхней разводкой. Такой вариант организации отопления более эффективен и требует меньше усилий при монтаже. Система с нижней разводкой отличается трудоемкостью монтажа и сложностью эксплуатации оборудования.

Применение вертикальной двухтрубной схемы в многоквартирных домах дает следующие преимущества:

  • возможность подачи теплоносителя с одинаковой степенью нагрева ко всем отопительным приборам независимо от пола;
  • простота промывки и профилактики при подготовке трубопровода к эксплуатации.

Тепловая сеть данной конструкции практически не склонна к образованию воздушных пробок.Чтобы полностью исключить вероятность их возникновения, вы можете установить один из вариантов форточек, предлагаемых ТМ Огинт. Для радиаторов достаточно крана Маевского, а для всей системы требуется автомат.

В условиях роста тарифов на отопление жилья в многоквартирных домах важно не только регулировать температуру, но и контролировать расход тепла. Двухтрубная вертикальная система отопления позволяет устанавливать внутриквартирные счетчики расхода тепловой энергии. Использование индивидуальных приборов учета расхода тепла в каждой квартире осложнено особенностями законодательства и необходимостью установки прибора на каждом стояке.

Ассортимент отопительного оборудования ТМ Огинт позволяет подобрать комплектующие для прокладки вертикальных систем разных типов. Широкий ассортимент термостатической и запорной арматуры, а также других видов трубопроводной арматуры позволяет создать эффективную тепловую сеть с минимальными затратами. Качественная продукция обеспечивает долгую работу отопительных систем.

Южный вид многоквартирного дома (сверху) и горизонтальный разрез с…

Контекст 1

… имитационное исследование было проведено с виртуальным многоквартирным домом, состоящим из шести квартир и неотапливаемого подвала (рис. 1). ). Здание было смоделировано в подробной многозонной модели здания Тип 56 в TRNSYS [16]. Каждая квартира имеет полезную площадь 91 м 2 и четыре отапливаемые зоны. Назначение каждой зоны с соответствующим использованием показано справа на рис. 1. Отдельные зоны нагреваются и контролируются отдельно. Подъезд расположен…

Контекст 2

… выполнен с виртуальным многоквартирным домом, состоящим из шести квартир и неотапливаемого подвала (рис. 1). Здание было смоделировано в подробной многозонной модели здания Тип 56 в TRNSYS [16]. Каждая квартира имеет полезную площадь 91 м 2 и четыре отапливаемые зоны. Назначение каждой зоны с соответствующим использованием показано справа на рис. 1. Отдельные зоны нагреваются и контролируются отдельно.Лестница находится внутри теплоизоляционной оболочки и не отапливается напрямую. Балконы/террасы находятся за пределами теплоизолированной оболочки здания и, как предполагается, не имеют теплового …

Контекст 3

… охлаждение осуществляется через тот же контур обогрева помещения, опять же подаваемый от TES SH . Во избежание образования конденсата мы исходили из того, что мониторинг точки росы проводился в каждой квартире, а температура подачи ограничивалась текущей максимальной температурой точки росы во всех квартирах, при минимальной температуре подачи 16 • C. Зона 4 здания (рис. 1), в которую входит санузел, не была …

Контекст 4

… эффект снижения прямого электрического отопления можно увидеть на рис. 10, где сравниваются ежемесячные энергетические балансы с DES и без него для климата Инсбрука. На этом рисунке также показаны месячные коэффициенты производительности HP (MPF HP) и системы в целом (MPF sys), оба из которых увеличиваются при использовании DES. Для этих же вариантов на рис. 11 приведены среднечасовые значения тепловой мощности ТН и …

Контекст 5

… эффект снижения прямого электрического нагрева можно увидеть на рис. 10, на котором сравниваются месячные энергетические балансы с DES и без него для климата Инсбрука. На этом рисунке также показаны месячные коэффициенты производительности HP (MPF HP) и системы в целом (MPF sys), оба из которых увеличиваются при использовании DES. Для этих же вариантов на рис. 11 приведены среднечасовые значения тепловой мощности и КПД ТН в различных режимах работы в зависимости от температуры окружающей среды. На рисунке показана зависимость КПД ТН от температуры окружающей среды и то, как увеличивается теплоснабжение электронагревателем («Эл. обогреватель») при низких температурах окружающей среды, что более выражено в …

Контекст 6

… результаты, показанные до сих пор, были получены с помощью стратификатора для загрузки ТЭС ГВС и выбора опции Ctr max для управления температурой на выходе ДЭС. На рис. 12 представлены результаты по экономии электроэнергии для всех смоделированных вариантов интеграции гидравлической ДЭС (со стратификатором и без него) и регулирования (Ctr req и Ctr max ).Экономия может быть достигнута в отношении резервного электрического нагревателя (ΔW el,Heater ) и ТН (ΔW el,HP ). Экономия по общему потреблению электроэнергии в системе (ΔW …

Контекст 7

… использование стратификатора дает лучшие результаты для всех рассмотренных вариантов, особенно с ГВС60. С ГВС50 (рис. 12, справа ), разница с интегрированием ДЭС без стратификатора значительно менее выражена. Этот результат можно объяснить тем, что требуемая температура на выходе ДЭС выше с DHW60 и чаще не может быть достигнута, когда температура нагнетания компрессора низкая.Здесь заправка со стратификатором позволяет избежать смешивания …

Контекст 8

… средняя температура испарения выше. Таким образом, температура нагнетания компрессора в среднем ниже (см. рис. 5 о влиянии температуры окружающей среды на температуру нагнетания компрессора). В отличие от результатов для режима SH & DHW, более высокие температуры достигаются в Мадриде с режимом SC & DHW, чем в Инсбруке. Хотя на рис. 13 показаны результаты для DHW60, результаты ясно показывают, что DES может легче достичь требуемых 55 • C для DHW50.Это основная причина, по которой трубка стратификатора оказывает гораздо меньшее влияние на ГВС50, чем на …

Контекст 9

… регулирование температуры на выходе ДЭС, результаты на рис. 12 показывают, что влияние по возможной экономии электроэнергии гораздо меньше, чем у стратификатора. С DHW60 управление Ctr max приводит к более высокой экономии электроэнергии в системе, чем Ctr req во всех вариантах, в основном из-за большей экономии W el,heater из-за более высоких температур, обеспечиваемых DES.Тем не менее, различия в W …

Лучшая система HVAC для высотных многоквартирных домов

При проектировании многоквартирного жилого или гостиничного высотного здания существует несколько различных вариантов системы кондиционирования воздуха. При выборе системы необходимо учитывать, как решение повлияет на все заинтересованные стороны в течение срока службы здания, включая застройщика, подрядчиков, управление зданием, владельца и/или владельца жилого помещения в случае кондоминиума.В конечном счете, все эти группы имеют общие цели, но то, как они определяют приоритеты этих целей, может различаться. Застройщика волнует окупаемость инвестиций, подрядчика интересует простота установки и сокращение числа обращений, руководство здания хочет сократить расходы на техническое обслуживание, а владелец хочет надежного и удобного помещения.

Простым выбором для удовлетворения всех этих потребностей является система водяного теплового насоса (WSHP). Эта система обеспечивает систему отопления/охлаждения на основе хладагента в каждом блоке, который обслуживается водяным контуром на уровне здания.По сути, тепловой насос на базе жилого помещения отводит/забирает тепло из водяного контура здания, в котором также имеется система подвода или отвода тепла. Система здания включает в себя градирню (отвод тепла), котел (добавку тепла) и трубопровод для транспортировки воды. Система установки включает в себя компрессор, реверсивный клапан, смесительный клапан, змеевик, теплообменник и вентилятор.

Системы WSHP в интересах всех заинтересованных сторон

С точки зрения разработчика, система WSHP обеспечивает более низкие первоначальные затраты, чем традиционная система охлажденной воды.Для системы охлажденной воды потребуется чиллер (возможно, градирня), бойлер, 4-трубная изолированная система и системы фанкойлов. Система WSHP исключает один комплект труб и не требует изоляции. Кроме того, градирня дешевле, проще и проще в обслуживании, чем чиллер с воздушным охлаждением. WSHP устраняет необходимость во внешнем оборудовании на базе жилой единицы, как это необходимо для системы теплового насоса с воздушным охлаждением, уменьшая шумовое загрязнение и повышая эстетику внешнего вида здания.Эти преимущества повышают окупаемость инвестиций в здание.

Для подрядчика система WSHP является менее сложной и простой в установке. Без необходимости в изолированных трубах можно не беспокоиться о конденсате, вызывающем проблемы и обратные вызовы. В случае тепловых насосов Nailor Serenity с вертикальным расположением блоков сборка является модульной. Это позволяет доставлять и устанавливать шкафы отдельно от шасси охлаждения и компрессора. Это снижает риск повреждения во время работы.

Менее сложная система также приносит пользу управлению зданием за счет снижения затрат на техническое обслуживание и беспокойства. Модульная конструкция вертикальных многоярусных WSHP Serenity упрощает обслуживание, при обслуживании здания можно легко заменить шасси во время обслуживания. Это сокращает время простоя системы кондиционирования воздуха в помещении. Сосредоточение большей части работы по охлаждению и потребляемой электроэнергии в блоке позволяет индивидуально контролировать затраты на кондиционирование.В кондоминиумах это упрощает ответственность каждой квартиры за эти расходы, что непросто для централизованной системы охлажденной воды.

Наконец, для жильца или владельца жилой единицы высокоэффективная, надежная и бесшумная система снижает их расходы, обеспечивая при этом комфортное пространство. Исследование, опубликованное в 2011 году, показало, что система WSHP снижает общее потребление энергии зданием на 8% по сравнению с системой чиллера с воздушным охлаждением и на 20% по сравнению с системой чиллера с водяным охлаждением.Индивидуальные владельцы, понимающие последствия этого, будут привлечены к зданию, оказывающему минимальное воздействие на окружающую среду.

Сравнение альтернативных систем

При выборе общей конструкции системы для высотной жилой застройки есть принципиально две альтернативы системе WSHP: фанкойлы с охлажденной водой и тепловые насосы с воздушным охлаждением. Каждая из этих конструкций имеет свои преимущества и недостатки по сравнению с системой WSHP.

Традиционная система

Наиболее «традиционная» система HVAC, выбранная для больших зданий, — это система охлажденной воды. В этой конструкции чиллер охлаждает воду, которая подается в отдельные блоки здания для охлаждения воздуха в помещении. Для этого требуются насосы, изолированные подающие трубопроводы и изолированные возвратные трубопроводы для подключения чиллера к отдельным агрегатам. Каждый блок будет иметь фанкойл, который будет передавать тепло из помещения воде из чиллера.Также будет котельная система, которая подает нагретую воду к отдельным блокам для передачи тепла воздуху в каждом помещении. Для этого потребуется дополнительный комплект насосов и изолированные трубопроводы.

В отдельном жилище будет один или несколько фанкойлов. Охлажденная и горячая вода будет подаваться на эти фанкойлы для кондиционирования помещения. Фанкойлы состоят из нагревательных/охлаждающих змеевиков с клапанным блоком, вентилятором и элементами управления. По сравнению с системой водяного теплового насоса, фанкойлы будут работать тише, потому что в них нет компрессора, генерирующего звук.

Проблемы с системой охлажденной воды в основном связаны со сложностью системы. С многотрубными системами, насосами и чиллером это система, которая потребует более квалифицированной программы обслуживания. Трубы с охлажденной водой могут создавать проблему конденсации, если они не изолированы должным образом по всему зданию. В централизованной системе отопления/охлаждения техническое обслуживание может затрагивать все здание и может потребовать некоторой избыточности, встроенной в систему, что еще больше увеличивает стоимость и сложность.

Во время охлаждения чиллер обеспечивает некоторое повышение эффективности по сравнению с системой водяного теплового насоса при работе с полной нагрузкой, однако это случается редко. Для отопления котельная система имеет КПД всего 80-90%, что намного меньше, чем 500% КПД систем тепловых насосов. Во многих подробных энергетических исследованиях было доказано, что система WSHP обеспечивает более высокую энергоэффективность, чем традиционная система охлажденной воды.

С точки зрения управления зданием наличие централизованной системы требует измерения и выставления счетов за отопление/охлаждение, используемое на уровне блока.Это может быть проблемой, потому что владельцы квартир не привыкли получать счета за эти расходы.

Тепловые насосы с воздушным охлаждением

Другой вариант – установить системы тепловых насосов с воздушным охлаждением в каждом доме. Самым большим преимуществом этого выбора является то, что все расходы на охлаждение/обогрев можно контролировать для каждого блока, и все системы на уровне здания будут устранены. Поскольку кондиционирование воздуха распределяется по блокам, конструкция с воздушным охлаждением.

Проблема с этим выбором в основном эстетическая.Для каждого блока потребуется внешний конденсаторный блок. В малоэтажных многоквартирных домах они могут быть расположены на крыше, чтобы меньше нарушать внешний вид здания. Это позволит централизовать весь шум, создаваемый этими конденсаторами, и может быть громким для жителей верхнего этажа. Если блок конденсации расположен на балконе частного дома, это может повлиять на внешний вид здания и вызвать шум в доме. Это было бы намного громче, чем компрессор, связанный с системой WSHP.

Выбор механической системы для высотного жилого дома является крупным капиталовложением в будущую эксплуатацию здания. Понимание того, как это решение может повлиять на тех, кто касается здания на протяжении всего его жизненного цикла, поможет сделать лучший выбор. Это первая статья в серии статей о системах водяных тепловых насосов, их применении, соображениях и оборудовании. Если вы хотите узнать больше или у вас есть какие-либо вопросы, пожалуйста, свяжитесь с нами.

Система отопления трех многоквартирных жилых домов в Кишиневе будет модернизирована при поддержке ПРООН

В этом году будет модернизирована система отопления трех многоквартирных жилых домов в Кишиневе. Таким образом, вертикальное распределение тепловой энергии переключится на более эффективное горизонтальное. Пилотный проект поддерживается ПРООН в Молдове и Глобальным экологическим фондом (ГЭФ) и реализуется Green City Lab Moldova и АО «Термоэлектрика».

Благодаря новой системе распределения владельцы квартир будут иметь возможность круглогодично подключать, отключать и регулировать отопление в соответствии со своими потребностями. У них будет трехсторонний договор с ЖЭУ и коммунальщиком, а также собственный счетчик для контроля потребления. Новая система будет использоваться для централизованного распределения горячей воды. Реализованные меры могут обеспечить экономию на счетах до 30%.

Большинство многоквартирных жилых домов Кишинева, подключенных к системе отопления, имеют вертикальную разводку со сроком эксплуатации более 40 лет.Он спроектирован еще в советское время и не соответствует стандартам энергоэффективности. Вертикальная система не позволяет владельцам квартир регулировать свое потребление тепла, а счета выставляются на основании общего потребления, регистрируемого тепловым соединителем здания. Оплата осуществляется через ЖЭУ, которое делит общую сумму между отдельными потребителями по нескольким критериям, в том числе по площади квартиры.

Несколько жителей трех многоквартирных жилых домов, отобранных для пилотного проекта, отключились от централизованного горячего водоснабжения.Они готовят горячую воду с помощью электрических бойлеров, что является гораздо более дорогим и не энергоэффективным вариантом.

Теперь они получат качественное централизованное горячее водоснабжение от централизованной системы отопления, что дешевле, чем использование электростанций или бойлеров. Каждая квартира будет иметь отдельные счетчики тепла и горячей воды, а счета будут выставляться по фактическому индивидуальному потреблению.

Многоквартирные жилые дома в Кишиневе, в которых будет реализован пилотный проект, были выбраны с учетом ряда технических и правовых критериев, в том числе более 50% согласия жильцов на подключение к новой системе.Всего в выбранных домах 178 квартир. Два здания расположены на улице Милеску-Спатару, а одно – на улице Каля Ешилор.

АО «Термоэлектрика», крупнейший поставщик тепловой энергии в Молдове, обеспечит проектирование и установку индивидуальных тепловых пунктов для каждого дома, а также распределительной инфраструктуры. Жильцы, которые подключатся к новой системе распределения тепла, будут иметь право на получение финансовой поддержки в рамках контрактов с гарантированными энергопоказателями.Это позволит потребителям погасить свои инвестиции за счет экономии на своих счетах в течение следующих шести лет.

Запланированные взносы для этого пилотного проекта составляют около 90 000 долларов США от ПРООН в Молдове и ГЭФ и около 200 000 долларов США от АО «Темоэлектрика». Новая система заработает со следующего отопительного сезона. Пилотный проект, запущенный в трех жилых домах, будет повторен.

Система горизонтального распределения может быть применена не менее чем к 80% жилого фонда Молдовы, подключенного к системе центрального отопления.Более 70% многоэтажных многоквартирных домов Кишинева имеют неудовлетворительные энергетические показатели, а потери энергии составляют до 50% потребления тепла.

Контактное лицо для СМИ: Георге Ричиу, специалист по коммуникациям и СМИ, проект «Устойчивые зеленые города Молдовы», ПРООН в Молдове, 069753015, [email protected]

%PDF-1.7 % 4 0 объект > поток приложение/pdf

  • ILOVEPDF.COM
  • 2015-06-24T13:24:44+02:002015-06-24T13:24:44+02:002015-06-24T13:24:44+02:00ILOVEPDF.COMILOVEPDF.COM конечный поток эндообъект 3 0 объект

    Лучший способ охладить помещение

    ЦЕНТРАЛЬНЫЙ ВОЗДУХ Центральное кондиционирование воздуха — самый популярный тип системы охлаждения в Соединенных Штатах. Согласно последним данным Управления энергетической информации США, более 75 процентов домохозяйств с системой охлаждения используют систему кондиционирования.

    Но Нью-Йорк — один из самых больших аутсайдеров. Причина: по оценкам Департамента строительства, его фонд зданий старше, чем в большинстве крупных американских городов, причем около трех четвертей зданий были построены до 1960 года, другими словами, до того, как стало популярным центральное кондиционирование воздуха. Оснащение старых квартир системой кондиционирования означает установку конденсатора снаружи дома, системы вентиляторов и змеевиков внутри и воздуховодов для распределения охлажденного воздуха.Это недешево и требует места, которого не хватает во многих квартирах Нью-Йорка.

    «Очень сложно переоборудовать здание, которое было построено без кондиционирования воздуха», — сказал Эндрю Герринджер, управляющий директор по развитию нового бизнеса в Marketing Directors, нью-йоркской девелоперской, арендной и маркетинговой компании. «Здания, которые установили его», — в том числе, как он отметил, некоторые квартиры на Риверсайд Драйв, 190 и Манхэттен Хаус на 200 Ист 66-й улице, — «сделали это за счет больших затрат и усугубления ситуации.

    Даже если вы готовы отказаться от чулана для установки системы кондиционирования в вашей довоенной квартире, ваше здание может не позволить вам поставить конденсатор на крышу. А модернизация квартиры, построенной без воздуховодов, может быть чрезмерно дорогой. В лучшем случае, когда вам не нужно прокладывать трубу через потолок кухни соседа, чтобы добраться до вашего компрессора, установка или замена системы для всего дома может стоить в среднем от 2650 до 15 000 долларов. по данным Fixr.com, сайт, который отслеживает расходы на благоустройство дома.

    Еще одно соображение: в большинстве систем кондиционирования отсутствует покомнатное управление, поэтому, если вы хотите охлаждать спальню во время сна, вам придется охлаждать и остальную часть дома. Тем не менее, поскольку воздуховоды и механические компоненты встроены и эффективно скрыты в стенах, полу или на чердаке, система кондиционирования является наиболее незаметным вариантом.

    Вам может понравится

    Добавить комментарий

    Ваш адрес email не будет опубликован.
